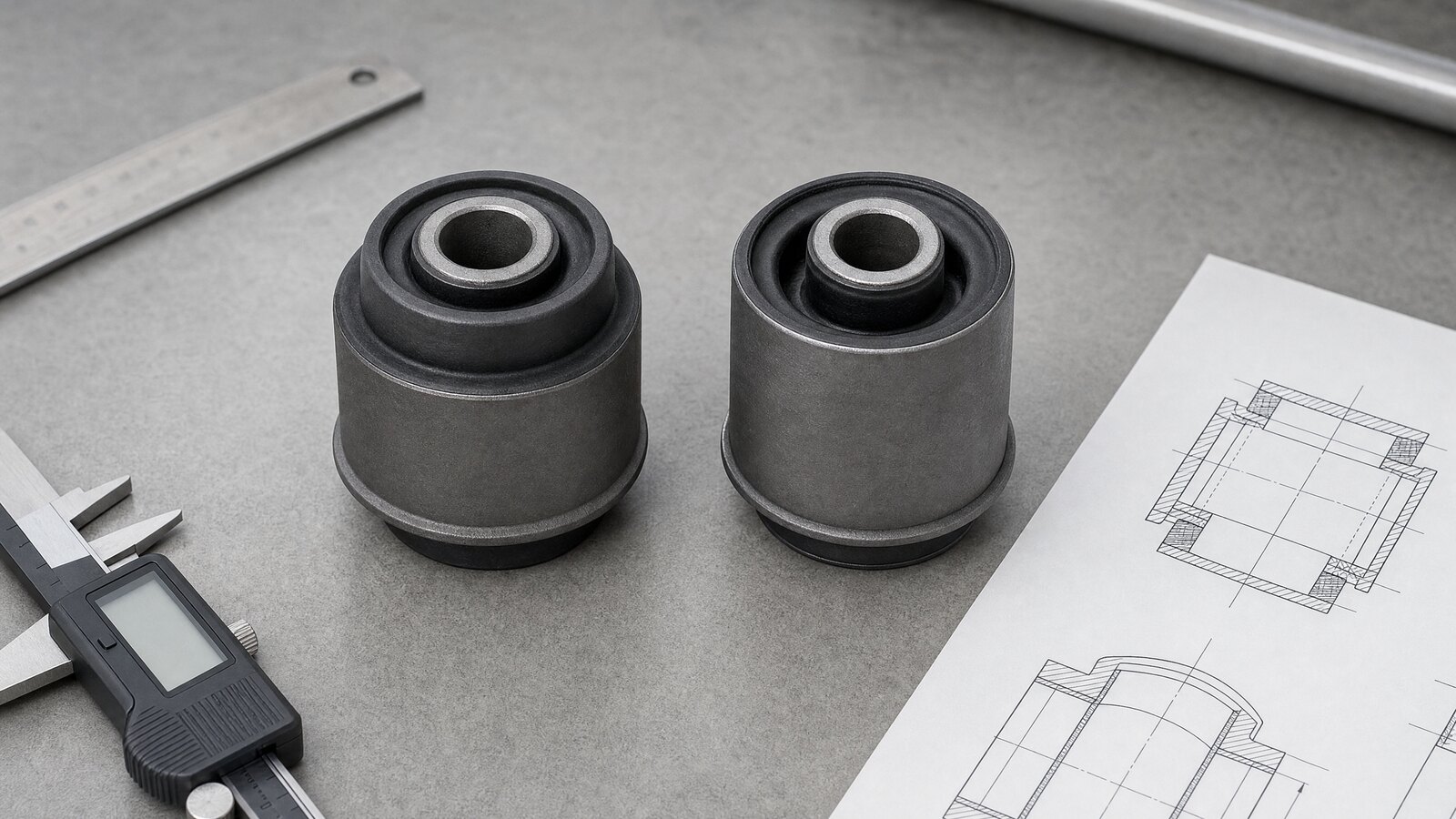

Открываете коробку, а новая опора двигателя или сайлентблок заметно отличается от снятой детали. Другой цвет металла, иные рёбра или окна в резине ещё не говорят об ошибке. Производитель мог пересмотреть конструкцию, заменить каталожный номер или использовать другую оснастку. Но выбирать такую деталь только по похожему контуру тоже нельзя.
До установки нужно подтвердить три вещи: связь старого и нового номеров в каталоге, применимость к конкретному автомобилю и совпадение всех рабочих посадок. Если отличаются отверстия, втулки, резьба, высота или смещение, а официальная замена номера этого не объясняет, устанавливать деталь нельзя.
Почему новая деталь может выглядеть иначе
Ревизия конструкции появляется, когда производитель дорабатывает узел по ходу выпуска модели. Может измениться форма рёбер, состав резины, покрытие, технологические выемки или способ изготовления кронштейна. При этом крепления, рабочее положение и характеристики должны подходить автомобилям, указанным в каталоге. Свежая дата на коробке сама по себе ревизию не подтверждает. Нужна запись в каталоге или технической документации.
Бывает и официальная замена каталожного номера: новый артикул приходит на смену старому. Номер A сменяется номером B, а позднее номером C. Проверять нужно всю цепочку вместе с ограничениями по дате выпуска, рынку, двигателю, коробке и приводу. Причём совместимость бывает односторонней: новая версия заменяет старую, но старая уже не подходит машинам позднего выпуска.
OEM-номер и кросс решают разные задачи
OEM-номер берут из каталога производителя автомобиля или производителя оригинального узла. Последние буквы и цифры могут обозначать ревизию, рынок или конкретную модификацию, поэтому отбрасывать суффикс опасно. Маркировка на снятой детали тоже полезна, но её всё равно сверяют с каталогом. Узел могли заменить раньше, а старый номер на резине мог стереться или читаться неправильно.
Кросс-номер связывает деталь стороннего производителя с одним или несколькими исходными номерами. По нему удобно искать аналоги, но одного кросса недостаточно. В одну таблицу порой попадают детали для близких версий автомобиля, которые отличаются высотой, жёсткостью или кронштейном. Надёжная проверка складывается из точного артикула новой детали, подтверждённого OEM-кросса, применимости по VIN и совпадающей геометрии.
Что можно узнать по VIN
VIN помогает отфильтровать модельный год, период выпуска, двигатель, трансмиссию, привод и другие параметры комплектации. Электронный каталог может показать номер именно для этой машины и цепочку его официальных замен. Это точнее, чем поиск по марке, модели и объёму двигателя.
Но даже после проверки VIN нужно читать примечания. Иногда каталог просит код подвески, номер шасси до или после определённой границы, обозначение коробки или код опции с заводской наклейки. Если после всех фильтров остаются два варианта, сравните маркировку снятого узла и запросите уточнение. Догадка мастера или продавца подтверждением не считается.
Что сравнить до установки
Проверку проводят до запрессовки, затяжки и любых монтажных следов. Очистите старую деталь настолько, чтобы увидеть маркировку и измерительные поверхности, затем положите обе детали одинаковой стороной. Сверьте:
- расстояния между крепёжными отверстиями и их диаметр;
- внутренний диаметр, длину и выступание металлических втулок;
- диаметр, шаг и длину шпилек или резьбовых отверстий;
- монтажную высоту, вылет и смещение центра шарнира относительно кронштейна;
- угол кронштейна, сторону установки и положение направляющих штифтов;
- стрелки и метки верха, низа, направления движения, правой или левой стороны;
- ограничители хода, теплозащитный экран, вакуумный штуцер, разъём и другие элементы, предусмотренные конструкцией.
У сайлентблока важен не только наружный диаметр. Положение внутренней втулки и пустот в резине задаёт, в каком направлении шарнир мягче гасит колебания, а в каком жёстче держит нагрузку. Если повернуть такой сайлентблок относительно меток, подвеска будет работать иначе, даже если деталь без труда вошла в посадочное место.
Что проверить на детали и коробке
Найдите полный артикул с суффиксом, обозначение стороны, номер партии и дату изготовления. Сведения на этикетке, самой детали и в документах продавца не должны спорить друг с другом. Дополнительный внутренний код производителя допустим, если рядом есть понятная связь с основным артикулом и его кроссом.
Остановитесь, если этикетка переклеена без объяснения, маркировка стёрта, номера на коробке и детали не совпадают, отсутствует обязательная метка ориентации или заметны следы установки. Фирменный вид упаковки ничего не доказывает.
Какие различия точно не косметические
Несовпадающие отверстия нельзя стягивать крепежом. Не рассверливайте кронштейн, не стачивайте втулку, не подрезайте резину и не заменяйте штатную шпильку случайным болтом. Гидравлическую опору нельзя считать прямой заменой цельнорезиновой, если такого перехода нет в каталоге. То же относится к отсутствующему разъёму активной опоры, иному ограничителю хода и контакту узла с кузовом, приводом или выхлопом.
Даже несколько миллиметров могут иметь значение. Другая высота опоры меняет положение двигателя или стойки, иной вылет создаёт постоянное напряжение, а неподходящая резьба портит крепление. Если размеры расходятся, пробная установка «посмотреть, встанет ли» не будет безопасной проверкой.
Что делать, если сомнения остались
- Не запрессовывайте деталь и не оставляйте на ней следов монтажа.
- Запишите VIN, дату выпуска, двигатель, коробку передач и тип привода.
- Сфотографируйте обе детали с одинаковых ракурсов, отдельно снимите маркировку и спорные посадки.
- Измерьте критические размеры штангенциркулем и запишите цифры. Оценки на глаз здесь недостаточно.
- Попросите продавца подтвердить цепочку OEM-номеров, кросс и ограничения применимости.
- Если расхождение не удалось подтвердить по каталогу, оформите обмен или возврат и не дорабатывайте деталь.
Когда совместимость подтверждена, соблюдайте метки ориентации, порядок сборки и момент затяжки из ремонтной документации. После установки проверьте зазоры и убедитесь, что деталь ничего не задевает. Только затем можно провести короткий контрольный заезд в безопасном режиме.
