Если на светофоре кузов стал заметно дрожать, а при запуске двигатель дёргается, подозрение часто падает на опоры. Внешне две детали могут быть почти одинаковыми, хотя одна гасит колебания за счёт эластомера, а другая — ещё и за счёт жидкости. При выборе важно не название конструкции, а её применяемость для конкретного двигателя, коробки и места установки.
Зачем двигателю несколько опор
Двигатель и коробка передач образуют тяжёлый узел. Он качается при запуске, разгоне, торможении двигателем и переключении передач. Опоры удерживают его на кузове или подрамнике, ограничивают перемещения и не дают лишней вибрации уходить в салон.
Обычно опор несколько, и работа у них разная. Одна принимает основную массу двигателя, другая поддерживает коробку, третья сдерживает поворот агрегата под нагрузкой. Поэтому жёсткость и конструкцию рассчитывают отдельно для каждого места установки.
Что внутри резинометаллической опоры
Такая опора состоит из металлических частей и эластомера между ними. Вставка не обязательно сплошная: в ней могут быть полости, перемычки и участки разной толщины. Эта геометрия определяет, насколько легко опора сжимается и растягивается в каждом направлении.
Конструкция сравнительно простая и хорошо удерживает двигатель от лишних перемещений. Со временем эластомер может растрескаться, просесть, затвердеть или отойти от металла. Износ ускоряют перегрев, масло и другие технические жидкости, а также постоянная перегрузка.
Как работает гидравлическая опора
В гидроопоре тоже есть эластичный корпус, но внутри расположены камеры с жидкостью. Между ними проходит калиброванный канал. При колебаниях двигателя жидкость перетекает из одной камеры в другую: мелкая дрожь меньше передаётся на кузов, а более сильную раскачку опора сдерживает.
Гидроопора может быть пассивной или управляться вакуумом либо электрическим элементом. Разъём, штуцер и схема управления так же важны для совместимости, как форма креплений. Жидкость в такую деталь не доливают: если она вытекла из корпуса, опора повреждена.

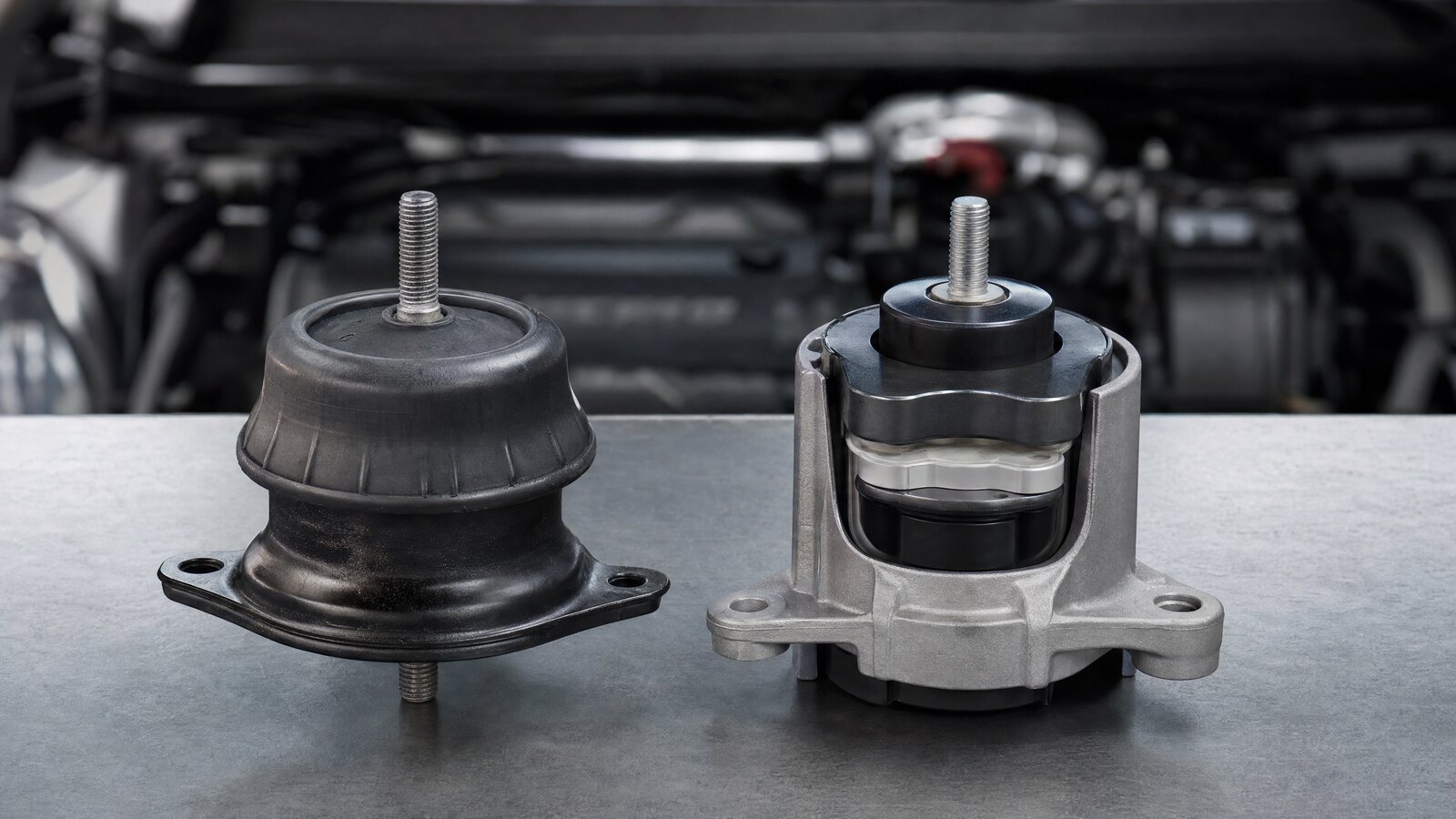

Чем конструкции отличаются на практике
| Критерий | Резинометаллическая опора | Гидравлическая опора |
|---|---|---|
| Что гасит колебания | Эластомер заданной формы и жёсткости | Эластомер, камеры и жидкость |
| Как работает | За счёт деформации эластомера | За счёт деформации эластомера и движения жидкости |
| Типичные повреждения | Трещины, просадка, отрыв эластомера от металла | Те же повреждения, утечка жидкости, а у управляемых версий — неисправность управления |
| Что учитывать при подборе | Применяемость и каталожный номер | Применяемость, номер, тип конструкции и способ управления |
Гидравлическая опора не всегда лучше резинометаллической, а простая конструкция не означает заведомо дешёвую или грубую. Производитель подбирает характеристики под массу двигателя, его рабочие колебания, коробку передач и кузов. Правильный вариант — тот, который предусмотрен для этой модификации автомобиля.
Можно ли поставить обычную опору вместо гидравлической
Одинаковых отверстий и подходящих габаритов мало. Слишком жёсткая опора может передавать в салон дрожь на холостом ходу. Слишком мягкая позволит двигателю сильнее раскачиваться: могут появиться стук, касание выпуска о кузов, натяжение шлангов или толчки при переключении.
Менять один тип на другой можно только в том случае, если это исполнение указано в каталоге для данной комплектации или подтверждено как корректная замена исходного номера. Заглушка вместо разъёма, отключённая вакуумная линия и внешнее сходство деталей совместимость не подтверждают.
Как понять, какая опора стоит на машине
- Найдите маркировку на корпусе и проверьте её по каталогу с учётом заменённых номеров.
- Посмотрите, есть ли электрический разъём или вакуумный штуцер. Если их нет, опора всё равно может быть гидравлической, но пассивной.
- Уточните место установки. Правая, левая, передняя и задняя опоры, а также опора коробки на одной машине могут быть устроены по-разному.
- Сверьте VIN, код двигателя, тип коробки и дату выпуска. После рестайлинга или смены силового агрегата набор опор у одной модели нередко меняется.
Когда нужна диагностика
Поводом для проверки служат усилившаяся вибрация на холостом ходу, толчок при запуске или остановке двигателя, глухой удар при включении режима коробки и заметная раскачка агрегата. При осмотре можно увидеть разрыв эластомера или жидкость на корпусе гидроопоры. Но даже явный симптом ещё не показывает, какая именно деталь виновата.
Похожую дрожь дают пропуски воспламенения, касание выхлопной системы, неисправность маховика и люфты в трансмиссии. Масло также может натечь на исправную опору сверху. Поэтому сначала находят источник жидкости, затем осматривают все опоры в покое и под контролируемой нагрузкой.
Что подготовить для точного подбора
- Данные автомобиля: VIN, модель, рынок, дата выпуска и тип кузова.
- Силовой агрегат: точный код и объём двигателя, коробка передач и привод.
- Место установки: сторона и роль опоры в системе крепления.
- Исходный номер: маркировка снятой детали и её актуальные каталожные замены.
- Тип опоры: резинометаллическая, пассивная гидравлическая, вакуумная или электрически управляемая.
- Детали исполнения: кронштейны, шпильки, защитные экраны, разъёмы и штуцеры.
Доступные варианты собраны в разделе деталей двигателя. Для наглядности сравните правую опору двигателя для Cefiro A32 и правую опору для X-Trail T30. Они похожи внешне, но рассчитаны на разные автомобили. О симптомах подробнее рассказано в статье как проверить подушку двигателя.
На что обратить внимание при установке
Перед снятием опоры двигатель и коробку надёжно поддерживают подходящим оборудованием. Крепёж затягивают в нужной последовательности и с моментом из ремонтной документации. Если окончательная затяжка должна проходить в рабочем положении, нельзя фиксировать опору с перекосом или лишним преднатягом.
Заодно устраняют найденную течь, осматривают кронштейны, шланги, проводку и остальные опоры. После сборки проверяют запуск и остановку двигателя, холостой ход, режимы коробки и поведение машины в короткой поездке. Вибрация осталась — значит, диагностику нужно продолжить, а не покупать следующую опору наугад.
Выбирайте по конструкции, а не по внешнему виду
Резинометаллическая опора работает за счёт формы и свойств эластомера. В гидравлической к ним добавляются камеры с жидкостью, а иногда вакуумное или электрическое управление. Выбирайте не между «простой» и «дорогой» опорой, а по заводской применяемости конкретной детали. Чтобы проверить артикул и комплектацию, отправьте VIN и данные автомобиля через запрос цены.
