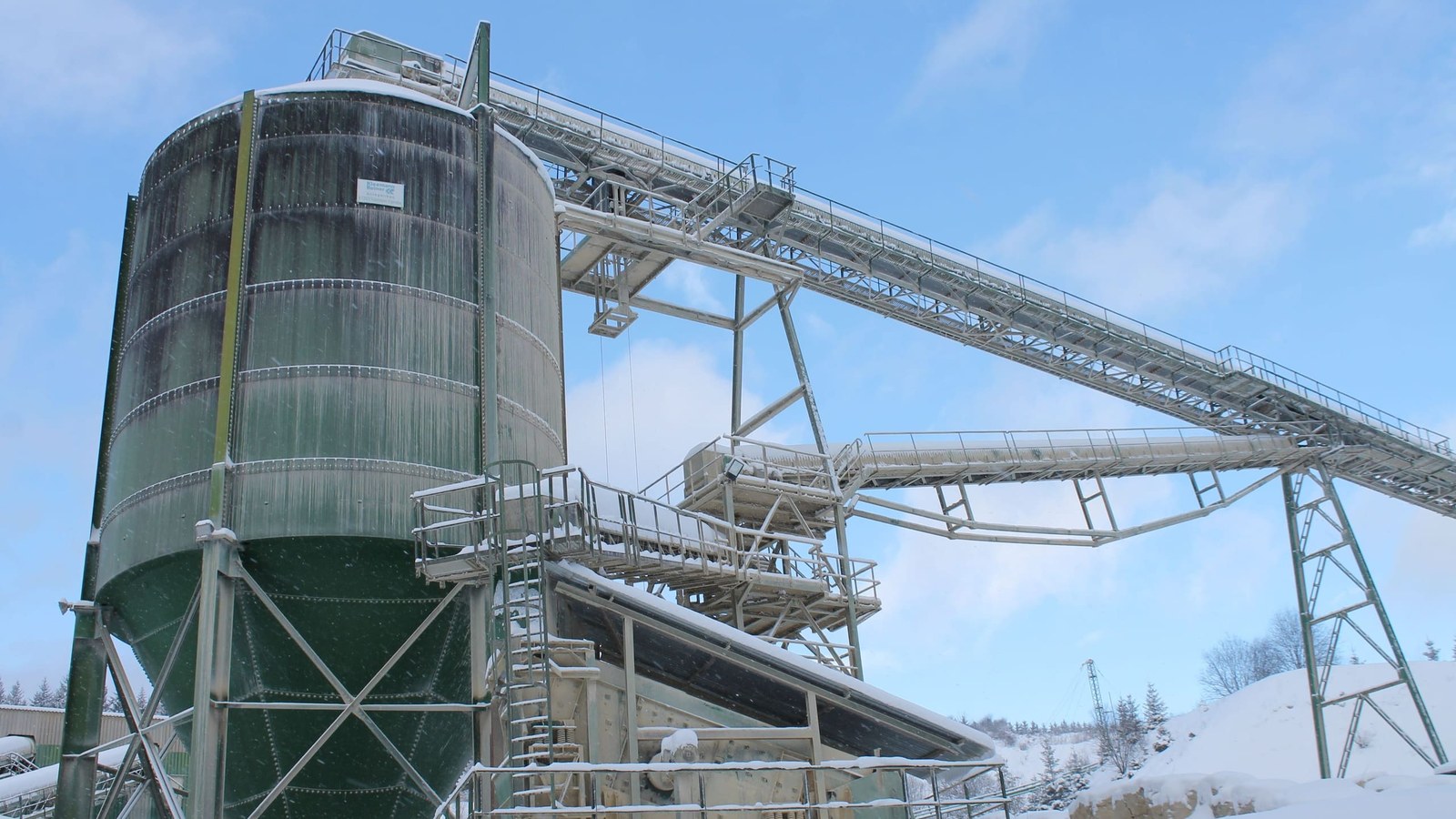

Два поставщика присылают предложение на ленту одной ширины и вроде бы одного назначения. Через год первая лента всё ещё возит щебень с погрузочного узла карьера, вторая уже снята со станины: обкладка (верхний резиновый слой) стёрта до ткани, кромка расползлась, на стыке пошла отслойка. Разница была не в бренде, а в четырёх параметрах заявки: каркас (силовая основа ленты), число прокладок (слоёв ткани в ней), класс обкладки (марка резины верхнего и нижнего слоя) и её толщина. Разберём по порядку — что писать в спецификации, чтобы через год не повторять историю.
Из чего сделана лента и что в ней действительно тянет груз
Резинотканевая лента — сэндвич из трёх слоёв. Тканевый каркас несёт продольную нагрузку. Верхняя обкладка принимает удар и истирание от груза. Нижняя ходит по роликоопорам (опорам с роликами) обратной ветви (нижней части ленты, идущей обратно) и защищает каркас со стороны барабанов. Кромка и стык — самые уязвимые места: там ткань каркаса ближе к внешним воздействиям.
Ошибка в каркасе — лента тянется, пока натяжной барабан не выберет весь ход. Ошибка в обкладке — лента протирается за сезон. Если оба слоя выбраны верно, лента чаще выходит из строя по посторонней причине: заклинивший ролик, перекошенная течка (загрузочный жёлоб, по которому груз падает на ленту), стык, который не держал нагрузку. Дальше — по порядку про каждый параметр.
Почему на одном карьере ставят EP, а на соседнем — NN
В тканевом каркасе два направления нити: основа идёт вдоль ленты и несёт растяжение, уток — поперёк и держит форму, не даёт порезу разойтись по ширине. Буквы в маркировке обозначают материал каждого направления.
EP — полиэфир по основе, полиамид по утку. Полиэфир почти не тянется: лента держит длину и предсказуемо ведёт себя на натяжном барабане — то, что нужно на протяжённых трассах с ограниченным ходом натяжного устройства. Полиамидный уток добавляет гибкости на барабанах и стойкости к разрыву поперёк полотна. Это самый массовый каркас в отрасли.
NN — нейлон и по основе, и по утку. Нейлон тянется заметно больше полиэфира, зато лучше гасит удар: под падающим куском породы нить работает как амортизатор, а не сопротивляется жёстко. Поэтому NN ставят на короткие конвейеры с тяжёлой ударной загрузкой — например, под дробилкой, куда крупный кусок падает с высоты.
Разница в растяжении — не теория, а метры хода натяжного барабана. На конвейере длиной 400 м лента EP при растяжении около полутора процентов потребует порядка шести метров хода, у NN при двух и более процентах — уже восемь-девять метров. Если устройство рассчитано под EP, а поставили NN, хода может не хватить: лента ослабнет, начнётся проскальзывание на приводном барабане.
Если удар на загрузке сильный, а остальная трасса подходит под EP, необязательно менять каркас целиком: под обкладкой в зоне загрузки можно поставить слой плотной технической ткани — он гасит удар, не давая порезу дойти до каркаса. Когда натяжение уходит далеко за пределы, которые каркас держит разумным числом прокладок, на смену приходит стальной тросовый каркас — но это отдельный разговор.
Что на самом деле означает число после EP
Когда тип ткани пишут без дроби — EP200, EP315, — число означает прочность одной прокладки в ньютонах на миллиметр ширины. Прочность ленты получают, умножив его на количество прокладок: EP200 в три прокладки держит 200 × 3 = 600 Н/мм, а в четыре — уже 800 Н/мм, на треть больше при той же ткани и обкладке. Заявка «нужна лента EP200» без числа прокладок — не спецификация, а её половина.
Стандартный ряд закрывает почти любую задачу: EP100 — лёгкие короткие конвейеры, 2–3 прокладки; EP160–EP200 — рабочая лошадка карьеров и цементных линий, 3–5 прокладок; EP315 — протяжённые трассы, где четырёх прокладок EP200 уже не хватает по запасу; EP400–EP500 — тяжёлые высоконапряжённые (с большим натяжением ленты) линии, 4–6 прокладок, с усиленной обкладкой и барабаном большего диаметра.
Прочность иногда записывают иначе: сначала класс всей ленты, потом число прокладок через дробь — например, 630/4. Здесь 630 — ньютон на миллиметр по всей ширине, а 4 — число прокладок. Чтобы понять, какая нужна ткань, число делят на прокладки: 630 / 4 = 157,5 Н/мм. Такой прокладки не бывает, поэтому берут ближайший больший класс — EP160 — и получают 4 × 160 = 640 Н/мм с небольшим запасом. Стоит уточнять у поставщика, какая ткань стоит за классом: более слабый EP150 даст прочность на несколько процентов ниже заявленной.
Классы обкладки: чем отличаются Y, X и W
Обкладка защищает каркас, и на неё чаще всего показывают пальцем, когда лента изнашивается раньше срока. По системе DIN 22102 обкладки размечают буквами — чаще всего Y, X и W. Буквы — не шкала «от простого к лучшему», а разные наборы свойств: одна лучше держит истирание, другая — порез и удар. Прежде чем выбирать класс, стоит понять, что съедает старую ленту: ровный износ — истирание, глубокие порезы и вырванные куски — порез и удар.
| Класс DIN | Прочность на разрыв, не менее | Удлинение при разрыве, не менее | Истираемость, не более | Где применяют |
|---|---|---|---|---|
| W | 18 МПа | 400 % | 90 мм³ | Самая высокая стойкость к истиранию — абразивный щебень, зерно |
| X | 25 МПа | 450 % | 120 мм³ | Повышенная прочность и удлинение — острый крупнокусковой материал, удар на загрузке |
| Y | 20 МПа | 400 % | 150 мм³ | Общего назначения — большинство сыпучих грузов без резких перегрузок |
Истираемость не выстраивается в простую лестницу от W к Y — это не единая шкала, а разные компромиссы состава резины. У W самая низкая истираемость, зато у X выше прочность на разрыв и удлинение — больше запас на порез и удар. X точнее для острого крупнокускового материала и жёсткой загрузки, а W — там, где кусок небольшой, а истирание постоянное.
В североамериканских спецификациях вместо DIN встречается маркировка RMA: Grade I — премиальный класс с повышенной стойкостью к порезу и разрыву, Grade II — общего назначения. Формально это не то же самое, что DIN X и Y — методы испытаний различаются, но по смыслу классы близки. Если в заявке стоит «RMA Grade I», разумно запросить протокол испытаний, а не только название класса.
Толщина обкладки: где не стоит экономить на миллиметрах
Класс обкладки задаёт свойства резины, а толщина — сколько материала в запасе, прежде чем каркас окажется голым. Ориентир — размер куска и высота падения на загрузке, а не толщина «по умолчанию»:
- мелкий груз без крупных включений — верхняя обкладка 3–4 мм, нижняя 1,5–2 мм: цемент, зерно, удобрения;
- кусок до 100 мм, щебень и уголь — верхняя 4–5 мм, нижняя 2 мм;
- кусок 100–200 мм, после вторичного дробления — верхняя 6 мм, нижняя 2–3 мм;
- кусок от 200–400 мм, загрузка под первичной дробилкой — верхняя от 8 мм, нижняя 3–4 мм, обычно с ударными роликоопорами.
Нижнюю обкладку нередко недооценивают: она не встречается с грузом напрямую. Но на обратной ветви с плохой центровкой, где много обратных роликоопор в сырых условиях, нижняя сторона стирается не медленнее верхней. Сделать её слишком тонкой — значит открыть каркас: через открытую ткань пойдёт влага и начнётся расслоение.
Ширина под барабан: два размера, которые проверяют до заказа
Ширину ленты определяет не только производительность конвейера, но и кусок материала: для несортированного — ширина минимум втрое больше самого крупного куска, для просеянного — вдвое. Кусок 900 мм на ленте 1200 мм возить надёжно не получится, каким бы прочным ни был каркас: груз скатывается к краю, забивает борт и рвёт кромку. Если ширину увеличить нельзя, ответ — не более прочная лента, а грохот (машина, которая отсеивает крупные куски) или приёмный бункер перед загрузкой.
Стандартный ряд ширины — 400–2200 мм, со ступенями 500, 650, 800, 1000, 1200, 1400, 1600 и 1800 мм. Более широкая и медленная лента при той же производительности обычно менее агрессивна к кромке, чем узкая и быстрая: энергия удара растёт пропорционально квадрату скорости.
Второй размер, который часто забывают проверить, — диаметр барабана под число прокладок. Чем их больше, тем жёстче лента на изгиб и тем крупнее нужен барабан: ориентир — 100–125 мм диаметра на каждую прокладку, у четырёхпрокладочной ленты приводной барабан обычно в пределах 400–500 мм. Барабан мельче нормы — ткань на каждом обороте перегибается туже расчётного, нить основы устаёт изнутри, и лента рвётся на ровном участке без видимой причины. Диаметры стоит сверять с картой производителя каркаса до заказа барабанов, а не после.
Спецификация ленты — связка из четырёх решений, которые проверяют вместе. Каркас — под расстояние, натяжение и удар на загрузке. Число прокладок — под расчётную нагрузку, а не привычку заказывать «как в прошлый раз». Класс обкладки — под то, что реально изнашивает старую ленту: истирание, порез или оба сразу. Толщина и ширина — под кусок материала, который лента возит каждый день. Если старая лента отходила меньше расчётного срока, разумнее понять, какой параметр подвёл, а не менять всё сразу на «более прочное».
Итоговая комбинация каркаса, класса и толщины обкладки всегда упирается в конкретный конвейер — материал, высоту падения, ход натяжного устройства, диаметр барабанов, — и её разумно сверять по факту, а не по памяти о прошлой поставке. Подберём резинотканевую ленту под вашу задачу — каталог резинотканевых лент EP и NN с прямой поставкой с завода-изготовителя.
