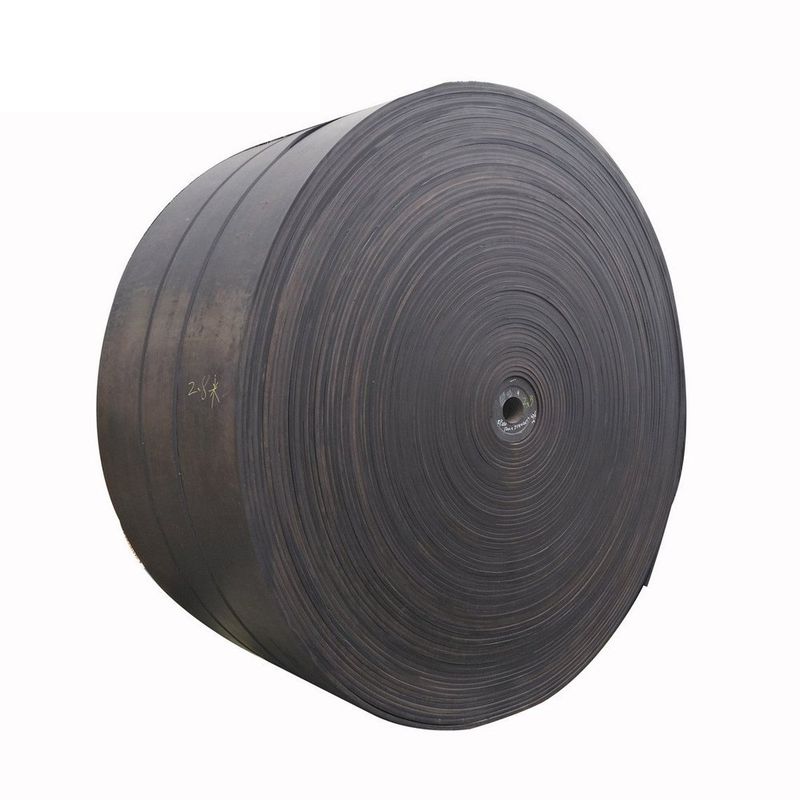

Резинотканевая лента с каркасом EP или NN — основа большинства конвейеров, от пищевых линий до горной добычи. Тип обкладки, число прокладок и ширину выбирают под задачу: от стандартной абразивостойкой до термо-, масло- и огнестойкой, с рифлёным или шевронным профилем.

EP лента стандартная

EP100–EP500, 3–6 прокладок, абразивостойкая обкладка (DIN Y/X/W или аналог), ширина 300–2400 мм

NN лента стандартная

NN100–NN400, 3–6 прокладок, абразивостойкая/ударостойкая обкладка, ширина 300–2200 мм

Термостойкая

каркас EP или NN, класс T1 (до +120 °C), T2 (до +150 °C), T3 (до +200 °C), ширина 400–2000 мм

Огне- и антистатическая

каркас EP или NN, класс FR/FRAS по ISO 284 / ISO 340, ширина 400–1800 мм

Маслостойкая

каркас EP или NN, обкладка MOR/SOR (NBR), ширина 300–1800 мм

С рифлением или планками

каркас EP или NN, профиль T-rib, C-rib, шеврон, планка-перегородка, ширина 300–2000 мм

С гофробортом

каркас EP или NN, обкладка стандартная или по согласованию, ширина базовой ленты 300–2000 мм

Резинотканевая лента с многопрокладочным каркасом EP: полиэфир по основе, полиамид по утку — самый распространённый тип каркаса в промышленных конвейерах. Даёт малое удлинение, низкое влагопоглощение и хорошо ложится в желоб на роликоопорах, поэтому подходит от пищевых линий до горной добычи.

EP100

≥ 100 Н/мм на прокладку — зерно, мука, пищевые производства, лёгкая упаковка

EP200

≥ 200 Н/мм на прокладку — цемент, удобрения, щебень, общая горная добыча

EP250

≥ 250 Н/мм на прокладку — карьерный камень, уголь, портовая погрузка, металлургическое сырьё

EP315

≥ 315 Н/мм на прокладку — тяжёлая добыча твёрдой породы, железная руда, протяжённые и крутонаклонные конвейеры

EP400 / EP500

≥ 400 / 500 Н/мм на прокладку — сверхтяжёлые высоконатяжные конвейеры, глубокие подземные и наземные трассы

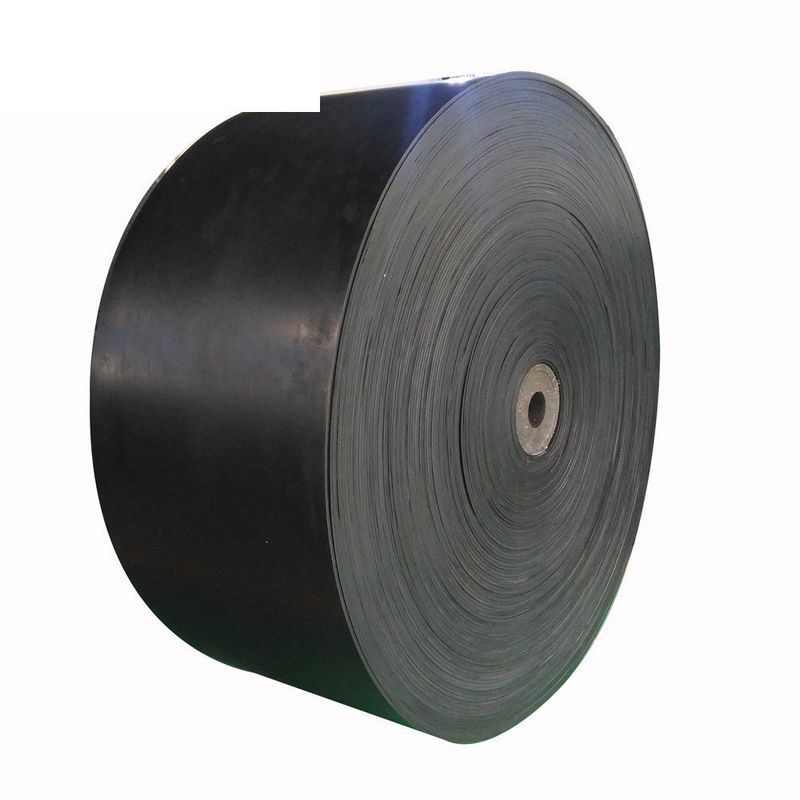

Резинотканевая лента с полиамидным каркасом NN (полиамид по основе и по утку) — для карьеров и дробильных установок с сильными ударными нагрузками. Полиамидная нить в обеих системах нитей даёт больше гибкости на барабанах малого диаметра и лучшую межслойную склейку, чем у ленты EP.

Каркас

NN — полиамид по основе и по утку, многослойный

Назначение

карьеры, дробильные установки, подземная добыча с сильными ударными нагрузками

Ударостойкость

выше, чем у ленты EP, за счёт полиамидного каркаса

Гибкость

подходит для барабанов малого диаметра

Межслойная прочность

усиленное сцепление слоёв каркаса

Резиновая несущая лента, обкладка которой классифицирована по стойкости к истиранию согласно ARPM (бывший RMA, американский отраслевой стандарт). Классы — от лёгкого до тяжёлого — задают минимальную прочность обкладки на разрыв и допустимый износ, что удобно при сравнении лент разных производителей.

Класс 1 — тяжёлый

≥ 18,96 МПа (2750 psi), низкий износ — твёрдая порода, руда, острый щебень, разгрузка карьера

Класс 2 — средний

≥ 13,79 МПа (2000 psi), умеренный износ — уголь, зерно, щебень, цемент, горная добыча общего профиля

Класс 3 — лёгкий

≥ 10,34 МПа (1500 psi), повышенный износ допустим — приёмка зерна, упаковка, лёгкое производство

Стандарт

ARPM (бывший RMA) — классификация обкладки по стойкости к истиранию

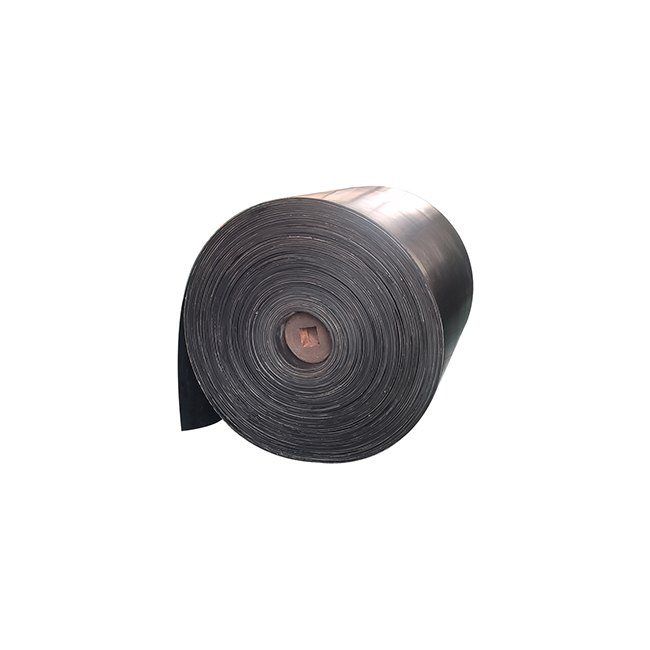

Резинотканевая лента с каркасом EP для тяжёлых промышленных конвейеров: горная добыча, обрабатывающая промышленность, сельское хозяйство, логистика. Прокладность, класс обкладки, ширину и способ стыковки подбирают под конкретный конвейер и материал, а при необходимости лента может соответствовать DIN 22102, AS 1132, RMA, SANS 1173 или BS 490.

Каркас

EP — полиэфир по основе, полиамид по утку; число прокладок по чертежу заказчика

Применение

горная добыча, промышленное производство, сельское хозяйство, логистика

Стандарты

DIN 22102, AS 1132, RMA, SANS 1173, BS 490 — документы по запросу

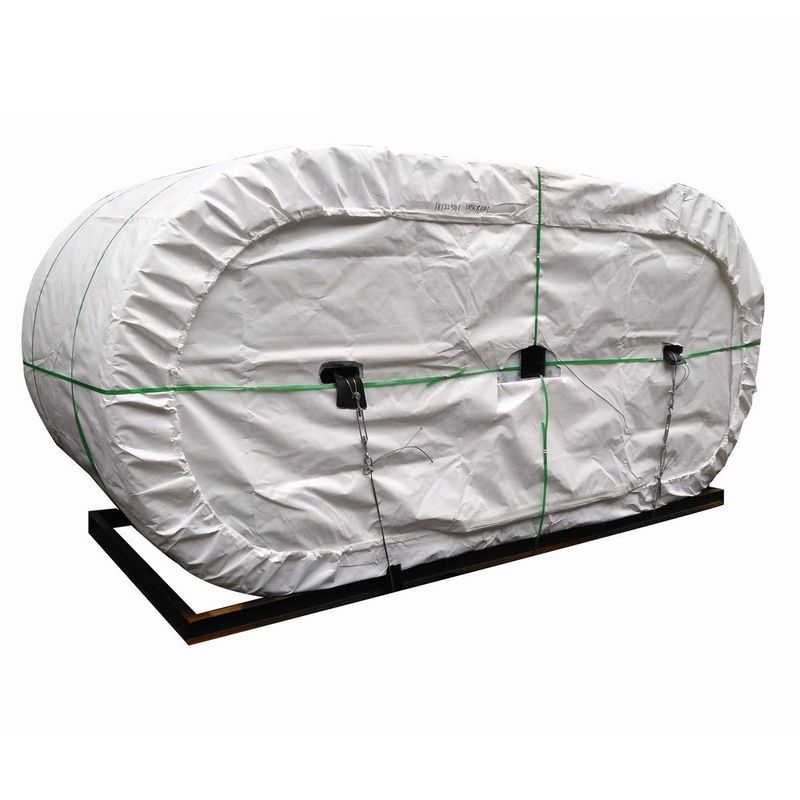

Резинотканевая лента с каркасом EP (полиэфир по основе, полиамид по утку) для дробильных установок, промывки и грохочения песка, угольных разрезов и шахт. Многослойный каркас держит высокую прочность на разрыв на каждой прокладке и хорошо переносит удар в точке загрузки и истирание абразивным материалом.

Каркас

EP — полиэфир по основе, полиамид по утку, многослойный

Применение

дробильные установки, промывка и грохочение песка, угольные разрезы и шахты

Опция для угольных шахт

антистатическое и огнестойкое исполнение обкладки

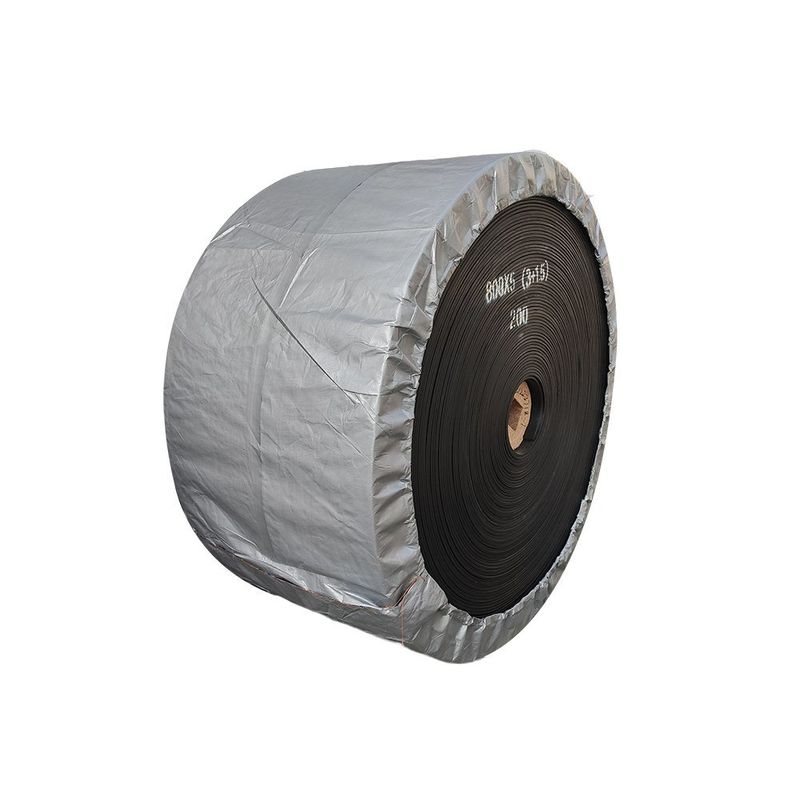

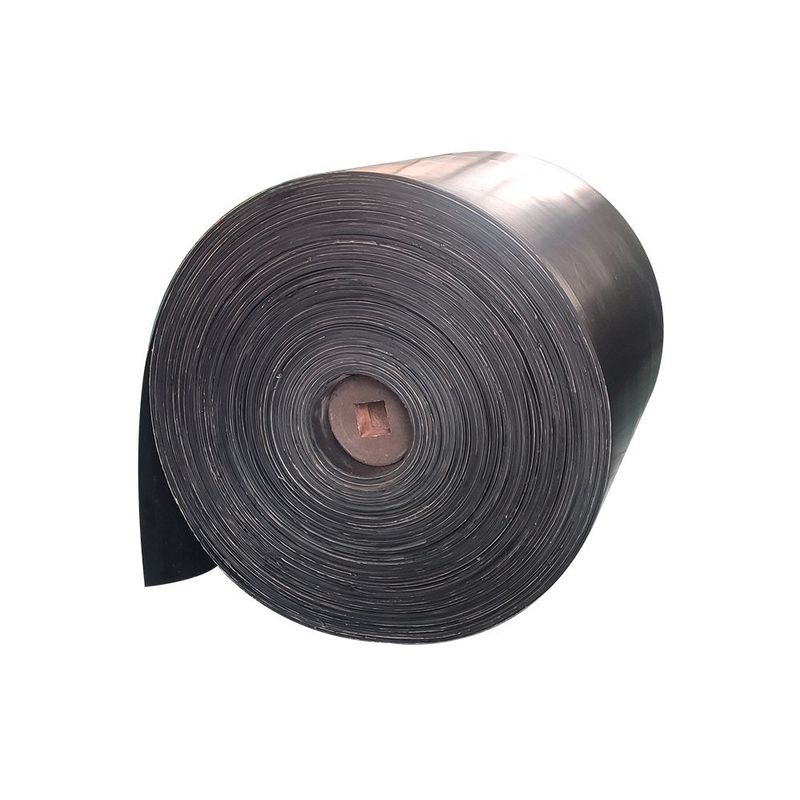

Резинотканевая лента с каркасом EP для карьеров: щебень, скальная порода, песок и руда — на загрузке и по всей несущей ветви. Высокая прочность на разрыв и стойкость к удару и усталости на изгибе выдерживают ударные нагрузки на загрузке и высокое натяжение на наклонных трассах.

Каркас

EP — полиэфир по основе, полиамид по утку, многослойный

Применение

карьеры — щебень, скальная порода, песок, руда

Обкладка

абразивостойкая (аналог DIN Y / SANS 1173 M24)

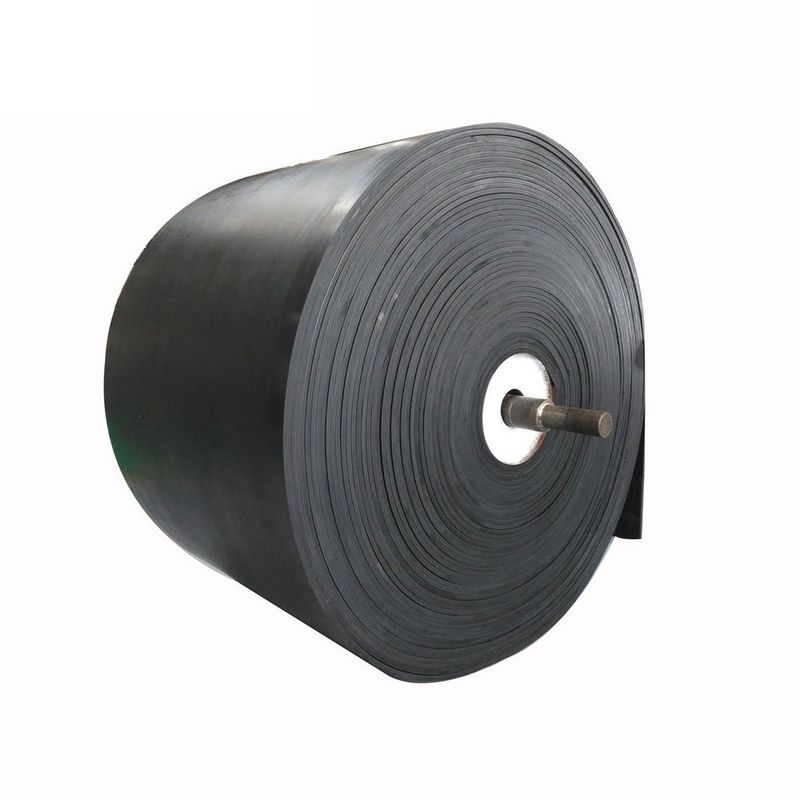

Резинотканевая лента EP1000 для карьеров, дробильных установок и тяжёлой перевалки сыпучих грузов: щебень, руда, зерно и другие материалы. Конструкция — верхняя и нижняя обкладка, каркас EP, резиновая прослойка между прокладками, кромка формованная или обрезная.

Обкладка

резина 8, 10, 12, 15, 18, 20, 24 и 26 МПа

Ширина

500–2500 мм

Прочность каркаса

EP315/3–EP1200/6 (и в PIW)

Толщина

3–25 мм

Длина

10–500 м, в бухте или на отрезки

Кромка

формованная (закрытая) или обрезная

Резинотканевая лента EP200 для цементных производств: клинкер, известняк, щебень, цементная пыль под непрерывной нагрузкой. Каркас — полиэфир по основе, полиамид по утку — держит не менее 200 Н/мм прочности на прокладку и слабо тянется при рабочем натяжении.

Каркас

EP — полиэфир по основе, полиамид по утку

Прочность

≥ 200 Н/мм на прокладку (EP200)

Применение

цементное производство — клинкер, известняк, щебень, цементная пыль

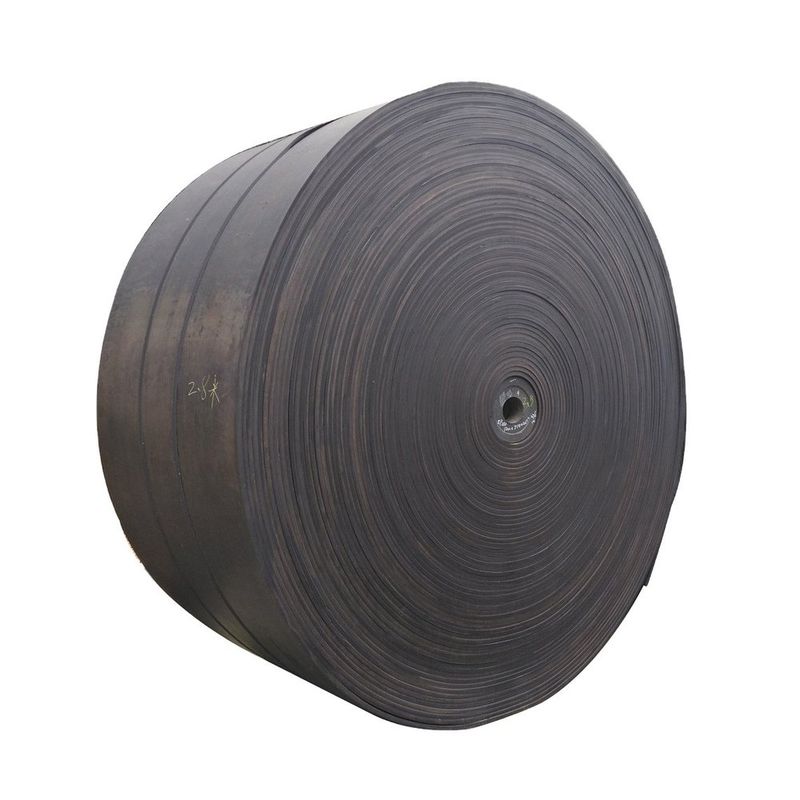

Резиновая конвейерная лента шириной 1200 мм, 5 прокладок — для перевозки глины, влажного грунта и картофеля. Тип каркаса, обкладку и толщину лента получает под конкретные условия работы: материал, нагрузку, диаметр барабанов и скорость.

Ширина

1200 мм

Число прокладок

5

Назначение

транспортировка глины, влажного грунта, картофеля

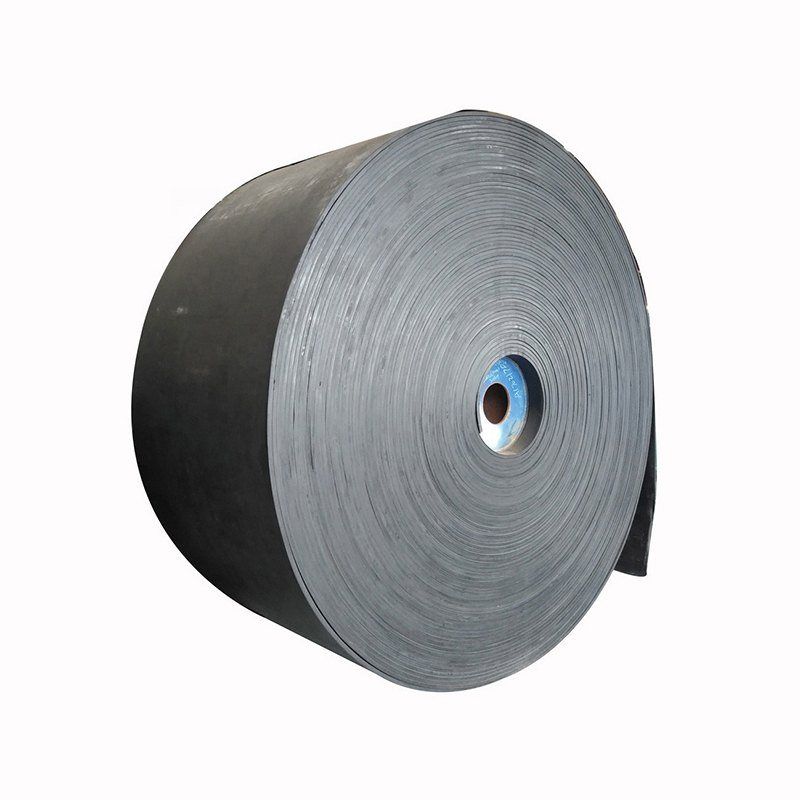

Резиновая лента для уборки помёта в клеточных батареях и напольных птичниках — работает при высокой влажности и в контакте с аммиаком. Поверхность и кромка подобраны так, чтобы материал не разъедал резину, а скребок хорошо очищал полотно.

Назначение

уборка помёта — клеточные батареи несушек, напольные бройлерные птичники

Поверхность

коррозиестойкая, легко очищается скребком

Кромка

герметичная — снижает протекание жидкости под ленту

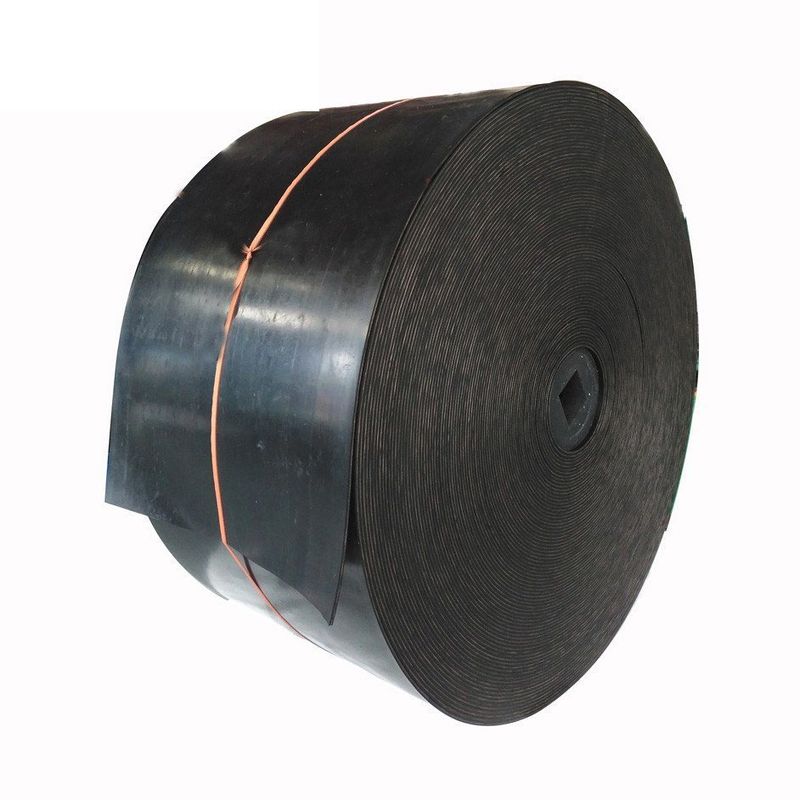

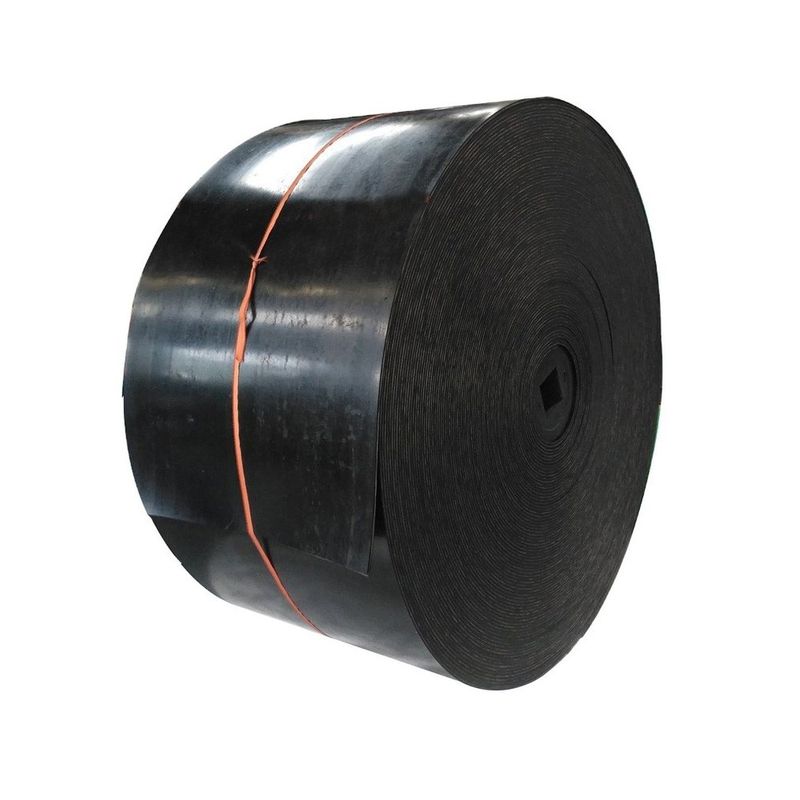

Передвижной ленточный конвейер на колёсной или полозовой раме — переставляют по территории лесопилки вслед за раскроем: от пилорамы до сортировочного стола и штабеля. Заменяет ручную переноску досок, горбыля и обрезков и легко меняет положение под новую схему участка.

Рама

колёсная или полозовая, переставляется по площадке

Применение

лесопилки — доски, горбыль, обрезки, короткий кругляк

Поверхность ленты

гладкая или рифлёная резина — под материал и наклон

Привод

электродвигатель, однофазный или трёхфазный — под имеющееся питание

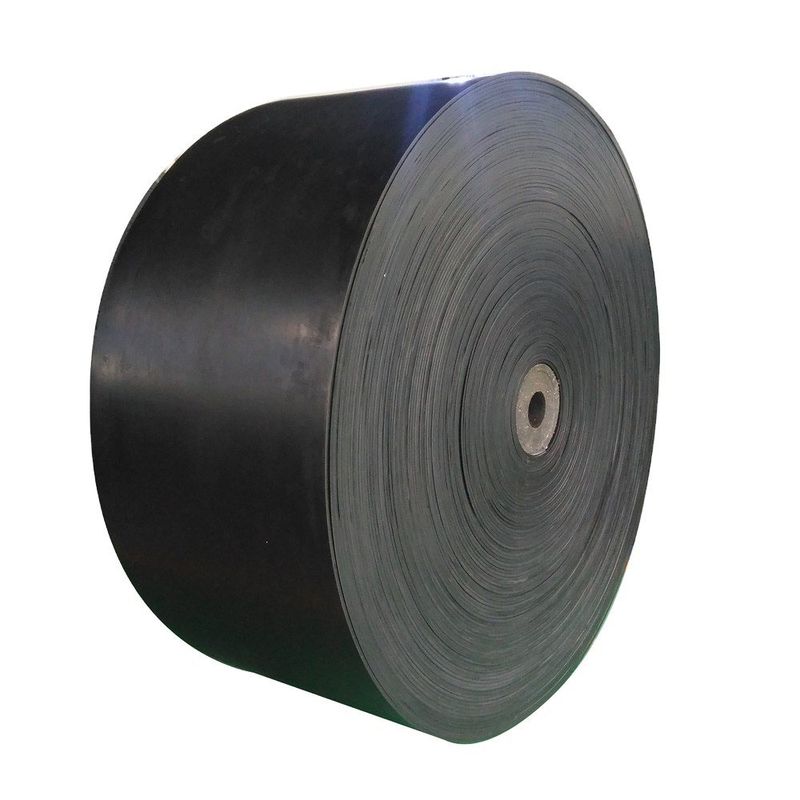

Резиновая обкладка ленты подбирается под конкретную опасность: огнестойкая и антистатическая (FR/FRAS) — для угольных шахт и запылённых помещений; термостойкая (T1/T2) — для горячего клинкера и агломерата; холодостойкая — для мороза и холодильных складов; маслостойкая (MOR/SOR) — для семян, комбикорма и замасленных материалов. Под конкретный конвейер обычно берут один класс обкладки — тот, что нужен именно для его условий работы, а не все сразу.

FR / FRAS — огнестойкая

не распространяет пламя, снимает статику — угольные шахты, тоннели, запылённые помещения

T1 термостойкая

до ≈+120 °C постоянно — тёплый клинкер, кокс, литейный песок, горячий щебень

T2 термостойкая

до ≈+150 °C постоянно (тяжёлый режим) — горячий клинкер, агломерат, горячая зола, металлургические отходы

C — холодостойкая

работает при низкой температуре среды, до -40 °C в зависимости от класса — арктические наружные конвейеры, холодильные склады, заморозка

MOR / SOR — маслостойкая

контакт с нефтепродуктами и маслами — переработка масличных, комбикорм, отходы боен, топливный уголь, замасленный щебень

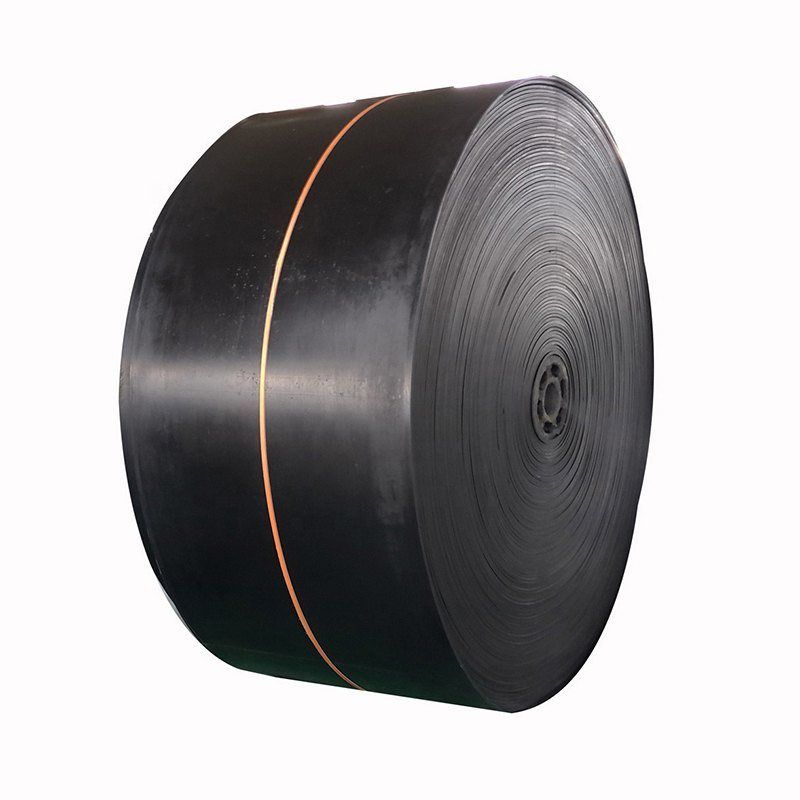

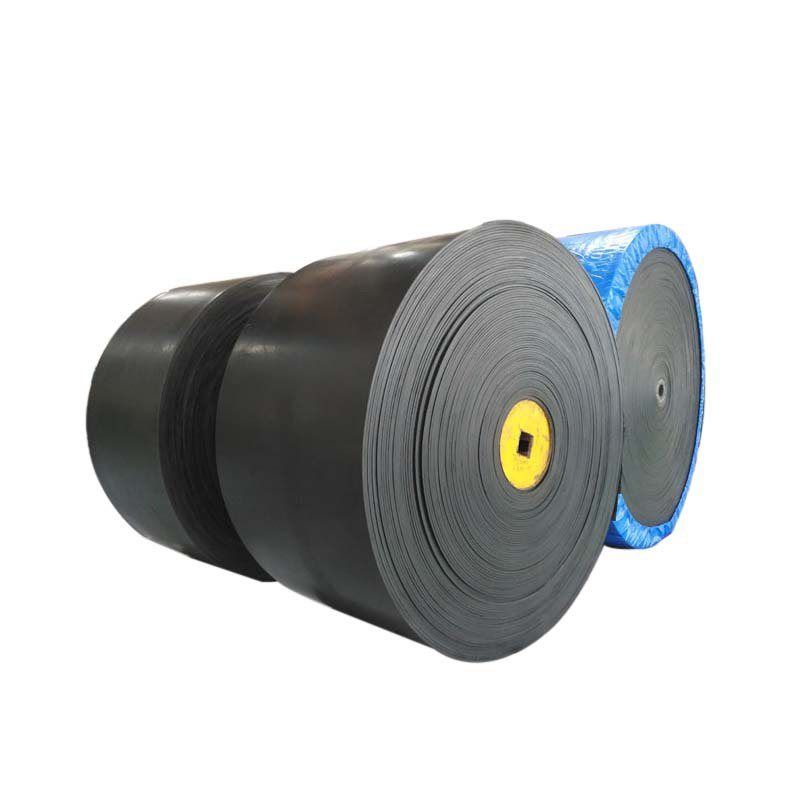

Резинотканевая лента с термостойкой обкладкой EP для цементных заводов и дробильных установок: клинкер после охладителя — самый горячий участок, сырьё на входе в печь — тёплое, щебень на выходе дробилки — обычно холодный, но истирающий. Класс обкладки подбирают под температуру конкретного участка: T1 до +120 °C, T2 до +150 °C или стандартная абразивостойкая.

Клинкер после охладителя

80–150 °C — T1 (до +120 °C) или T2 (до +150 °C)

Сырьевая мельница, питание печи

до ≈+60 °C — стандартная абразивостойкая обкладка

Финишный помол, силос

до ≈+80 °C — стандартная или T1

Первичное дробление

щебень, гранит, базальт — усиленная абразивостойкая обкладка

Вторичное и третичное дробление

дроблёный щебень, песок — стандартная абразивостойкая обкладка

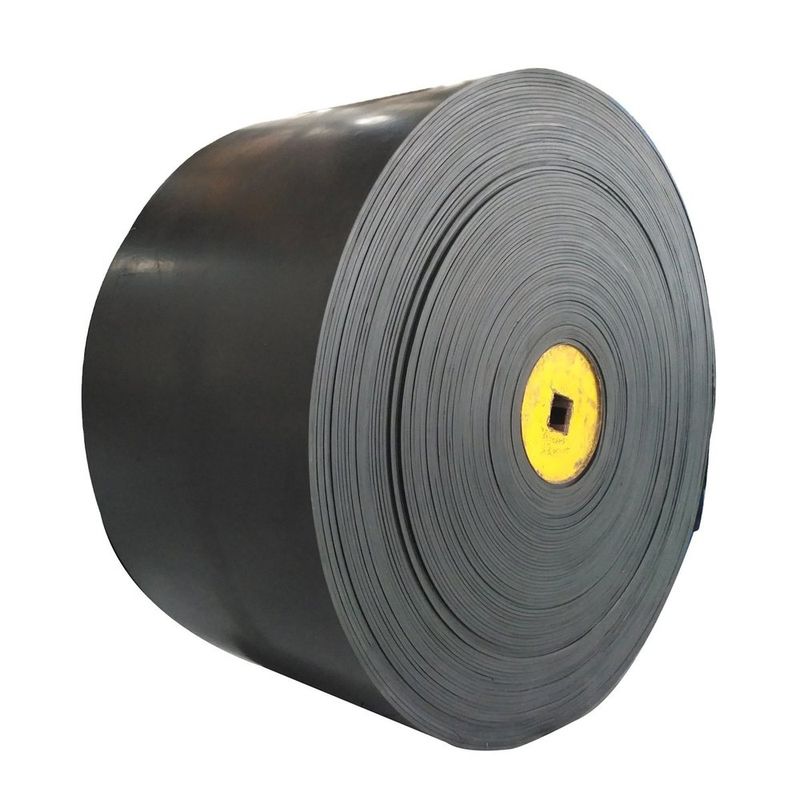

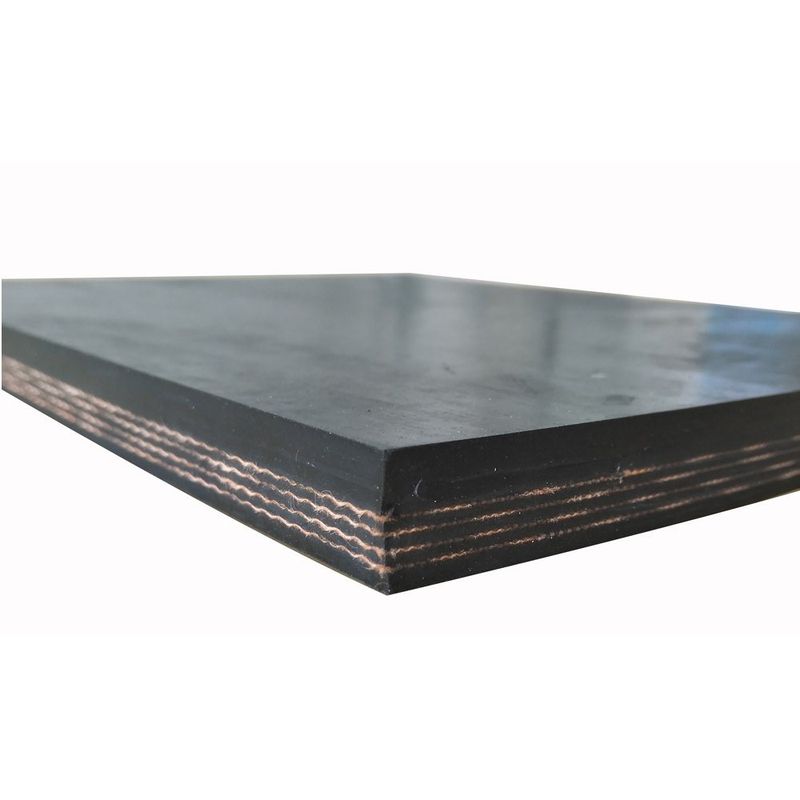

Резинотканевая лента с термостойкой обкладкой EP для горячего материала в горной добыче: клинкер, агломерат, горячая зола и другие металлургические остатки. Класс обкладки — от стандартного до T3 — подбирают по фактической температуре материала и продолжительности контакта с лентой.

Стандартная (без ТС)

до +60 °C постоянно, пик 80 °C — обычная горная добыча, щебень, холодный материал

T1 термостойкая

до +120 °C постоянно, кратковременно до 150 °C — остывший клинкер, тёплый кокс, горячий песок, литейное производство

T2 термостойкая

до +150 °C постоянно, кратковременно до 180 °C — горячий клинкер, агломерат, горячая зола, металлургические отходы

T3 / супер-ТС

от +200 °C — экстремальные условия, класс подбирают под измеренную температуру материала

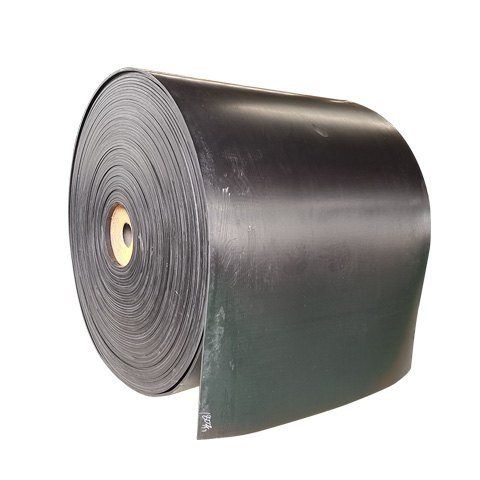

Резиновая конвейерная лента с обкладкой, устойчивой к кислотам и щелочам, — для горной добычи, химических производств и отдельных пищевых линий. Единой стойкости «на все кислоты и щёлочи» не существует: химикат, концентрацию и температуру среды указывают при заказе, чтобы подобрать подходящий состав резины.

Класс стойкости

кислото- и щёлочестойкая обкладка

Применение

горная добыча, химические производства, пищевые линии (с отдельной санитарной проверкой)

Подбор состава

по конкретному химикату, концентрации и температуре — универсальной стойкости «на всё» не бывает

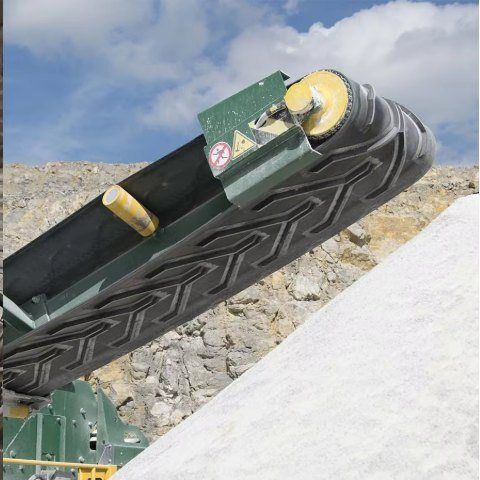

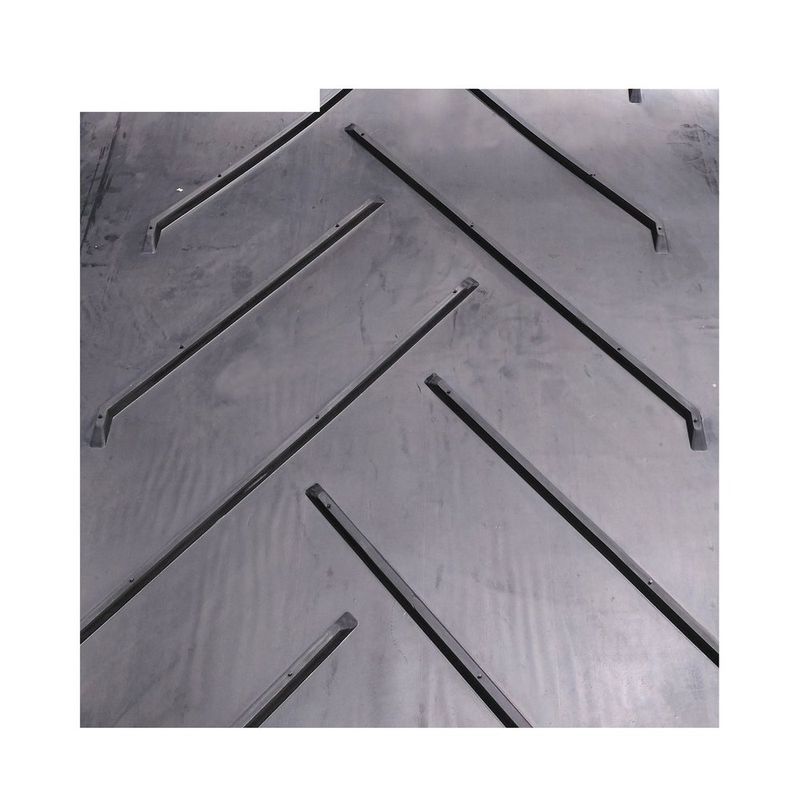

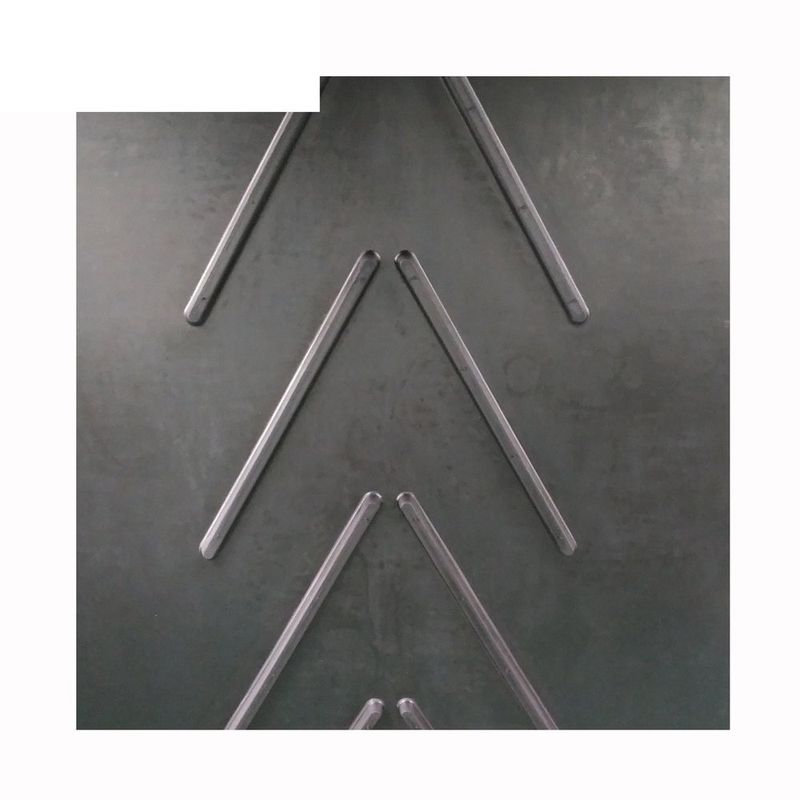

Резиновая лента с шевронным (ёлочкой) рисунком накладок — для наклонных конвейеров, где сыпучий груз норовит сползти обратно вниз. Профиль, ширину и класс обкладки подбирают под угол наклона, материал и условия работы: горная добыча, карьеры, цемент, сельское хозяйство.

Профиль

шевронные (ёлочкой) накладки, вулканизированные на полотно

Направление

наклонные конвейеры — предотвращает сползание сыпучего груза

Применение

горная добыча, карьеры, цемент, сельское хозяйство, сыпучие грузы

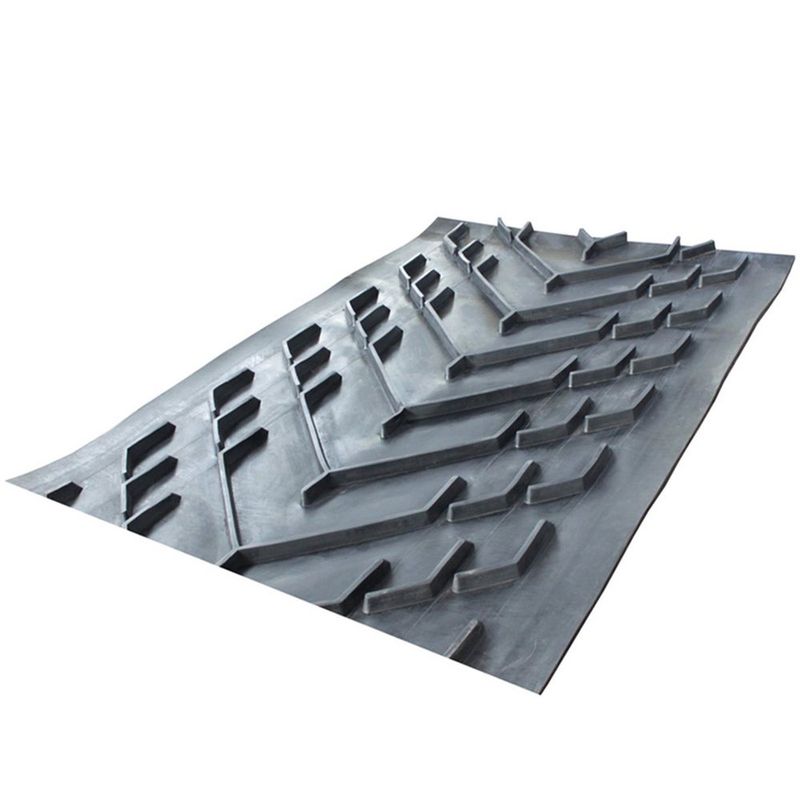

Резинотканевая лента шириной 1600 мм с шевронным профилем и термостойкой обкладкой EP — для наклонной подачи горячего сыпучего материала. Формованный рисунок удерживает груз от сползания, а класс обкладки — от стандартной до T3 — подбирают под фактическую температуру материала.

Ширина

1600 мм

Стандартная (без ТС)

до ≈+60 °C постоянно, пик 80 °C

T1 термостойкая

до ≈+120 °C постоянно, кратковременно до 150 °C — остывший клинкер, тёплый кокс, горячий песок

T2 термостойкая

до ≈+150 °C постоянно, кратковременно до 180 °C — горячий клинкер, агломерат, горячая зола

T3 / супер-ТС

от +200 °C, по согласованию — экстремальные температуры

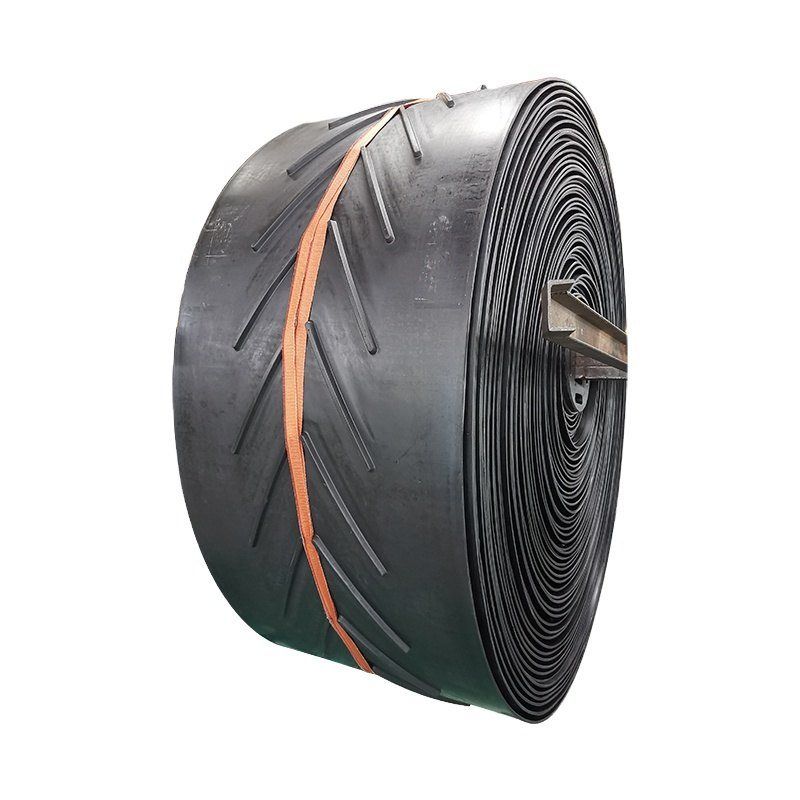

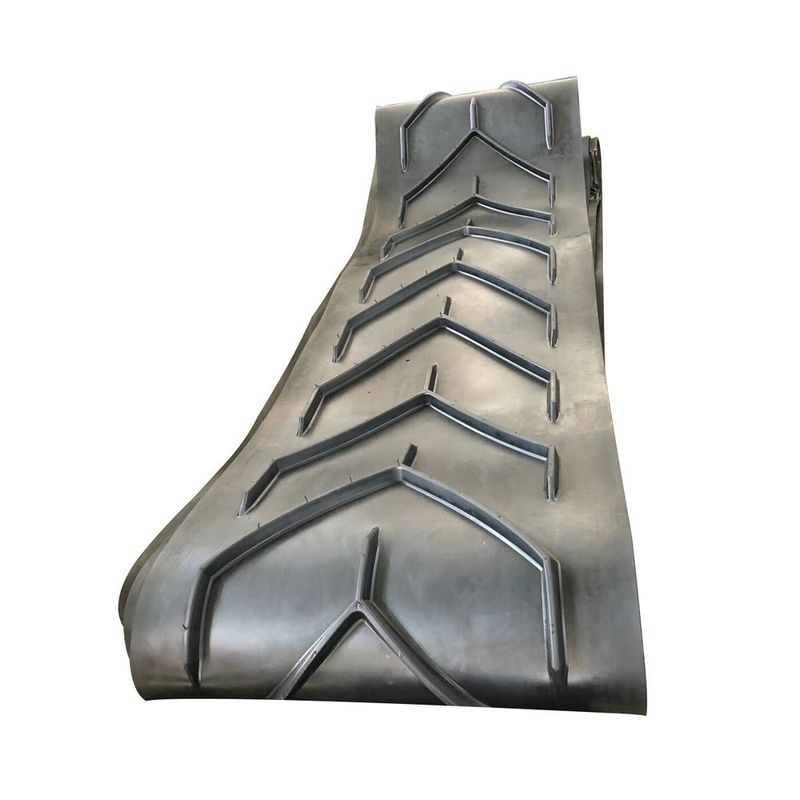

Резинотканевая лента EP с рифлёным (ребристым) профилем: формованные резиновые накладки поверх рёбер увеличивают сцепление и удерживают груз на наклонных конвейерах. Прокладность, ширину, размер накладок и толщину обкладки подбирают под материал и угол наклона.

Каркас

EP, многослойный — класс под задачу

Профиль

рифлёный (ребристый) с формованными шевронными накладками

Направление

наклонная подача сыпучих материалов

Резинотканевая лента EP150 с приподнятым ромбовидным (алмазным) рисунком поверхности — повышает сцепление и снижает проскальзывание груза на наклонных конвейерах. Ширину, толщину обкладки и размер рисунка подбирают под материал и угол наклона.

Каркас

EP150

Профиль

приподнятый ромбовидный (алмазный) рисунок

Направление

наклонная подача сыпучих материалов

Резинотканевая лента EP с шевронными накладками и огнестойкой обкладкой — для наклонной подачи угля и другого сыпучего груза, где важна огнестойкость. Формованный рисунок удерживает материал от сползания, а класс обкладки и ширину подбирают под конкретный объект.

Каркас

EP, класс под задачу

Обкладка

огнестойкая резина

Применение

уголь и другие сыпучие грузы на наклонных конвейерах

Резинотканевая лента EP с шевронным профилем и термостойкой обкладкой — для наклонной подачи горячего сыпучего материала. Класс термостойкости подбирают по измеренной температуре груза, углу наклона и режиму работы конвейера.

Каркас

EP, класс под задачу

Обкладка

термостойкая резина — класс по измеренной температуре материала

Направление

наклонная подача горячего сыпучего материала

Резиновая лента с поперечными планками — вулканизированными, не накладными, — которые перегораживают полотно и удерживают щебень, гравий и другой сыпучий груз на крутом подъёме. Профиль планки, шаг и высоту подбирают под угол наклона и материал.

Профиль T (T-rib)

T-образная планка на всю ширину, угол до ≈35° — песок, гравий, мелкий щебень, уголь

Профиль C (C-rib)

дугообразная планка на всю ширину, угол до ≈40° — щебень, руда, удобрения

Шевронный (V-профиль)

планки уголком, угол до ≈30° — влажные и липкие материалы: грязь, глина, мокрый гравий

Гофроборт + планка

борт по кромке плюс поперечная планка, угол до 90° (вертикальный подъём) — крутой подъём, компактная трасса

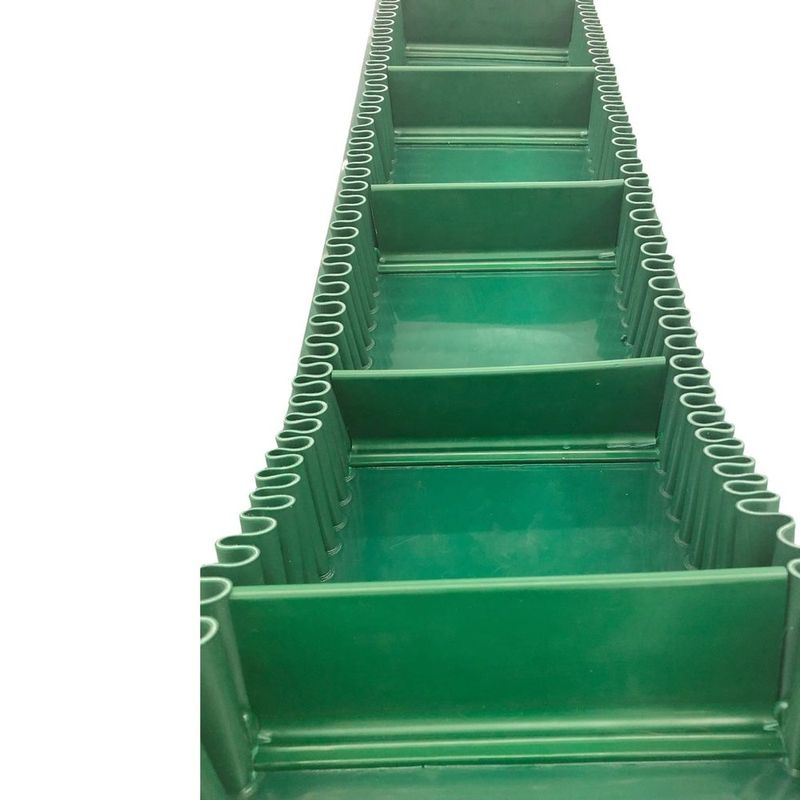

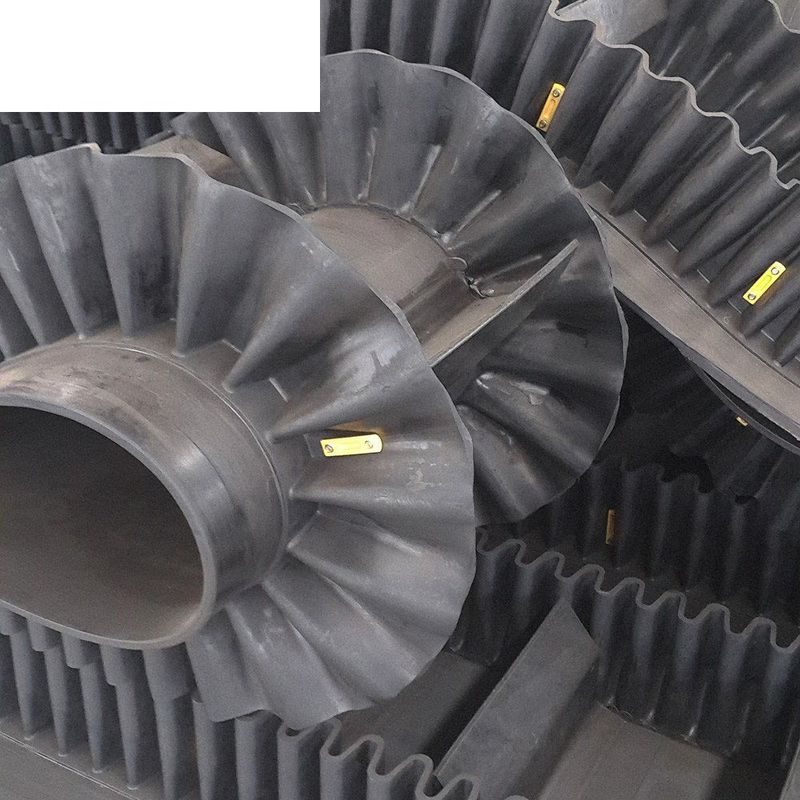

Лента с гофрированным резиновым бортом и поперечными планками по всей несущей поверхности поднимает сыпучий груз почти вертикально там, где обычная лента просто ссыпала бы его назад. Заменяет ковшовый элеватор компактной прямой трассой от загрузки до разгрузки: меньше места, нет ковшей, которые нужно наполнять и опустошать.

Ширина базовой ленты

300–2000 мм (рабочая ширина между бортами = ширина минус 2 × ширина основания борта)

Высота борта

40–400 мм — выше борт держит больше груза за проход, должна превышать размер максимального куска

Высота планки

40–200 мм — обычно чуть ниже борта

Шаг планок

300–1200 мм — короче шаг = больше секций = выше производительность

Угол установки

30–90° (30–45° — крутой наклон, 45–90° — почти вертикальный и вертикальный подъём)

Каркас базовой ленты

EP или NN, многослойный — гибкость для огибания концевого и приводного барабанов

Резиновая лента с гибким гофрированным бортом и съёмными поперечными планками — для крутого подъёма сыпучих материалов там, где места под ковшовый элеватор нет. Борт и планки образуют секции, которые удерживают больше груза за один проход и повышают производительность подъёма.

Конструкция

базовая лента + гибкий гофроборт + съёмные поперечные планки (опция)

Применение

крутой подъём в стеснённом пространстве — вместо ковшового элеватора

Лента 300 мм

борт 40 / 60 / 80 · планка 35 / 55 / 75 · основание борта 25 / 50 / 50 · длина планки 180 / 120 / 120 · свободный край 35 / 40 / 40 мм

Лента 400 мм

борт 60 / 80 / 100 · планка 55 / 75 / 90 · основание борта 50 · длина планки 180 · свободный край 60 мм

Лента 500 мм

борт 80 / 100 / 120 · планка 75 / 90 / 110 · основание борта 50 · длина планки 250 · свободный край 75 мм

Лента 650 мм

борт 100 / 120 / 160 · планка 90 / 110 / 140 · основание борта 50 / 50 / 75 · длина планки 350 / 350 / 300 · свободный край 100 мм

Лента 800 мм

борт 120 / 160 / 200 · планка 110 / 140 / 180 · основание борта 50 / 75 / 75 · длина планки 460 / 410 / 410 · свободный край 120 мм

Лента 1000 мм

борт 160 / 200 / 240 · планка 140 / 180 / 220 · основание борта 75 · длина планки 550 · свободный край 150 мм

Лента 1200 мм

борт 160 / 200 / 240 / 300 · планка 140 / 180 / 220 / 260 · основание борта 75 / 75 / 75 / 100 · длина планки 690 / 690 / 690 / 640 · свободный край 180 мм

Лента 1400 мм

борт 200 / 240 / 300 / 400 · планка 180 / 220 / 260 / 360 · основание борта 75 / 75 / 100 / 100 · длина планки 830 / 830 / 780 / 780 · свободный край 210 мм

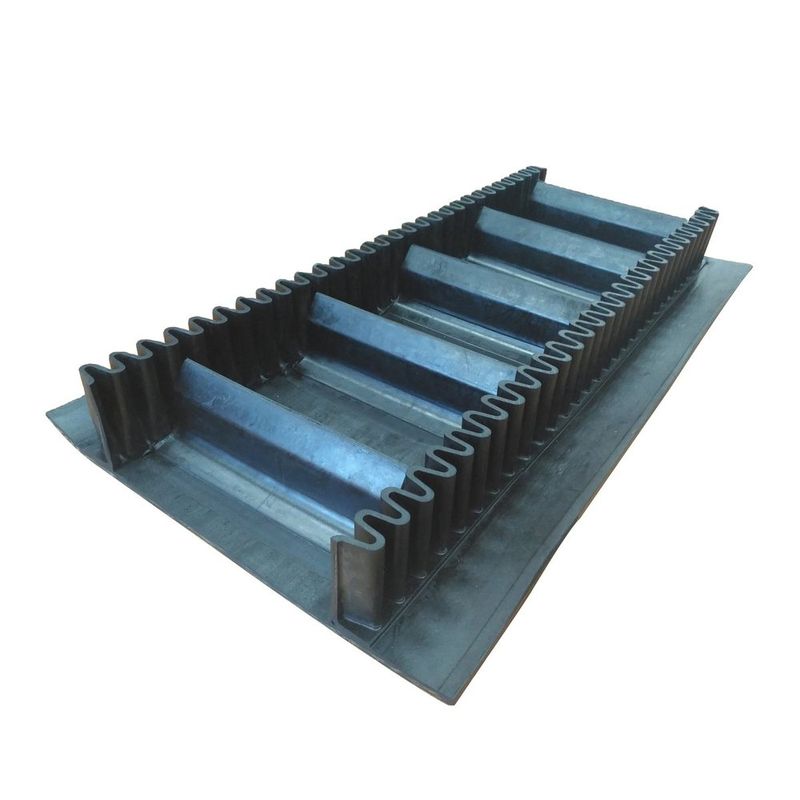

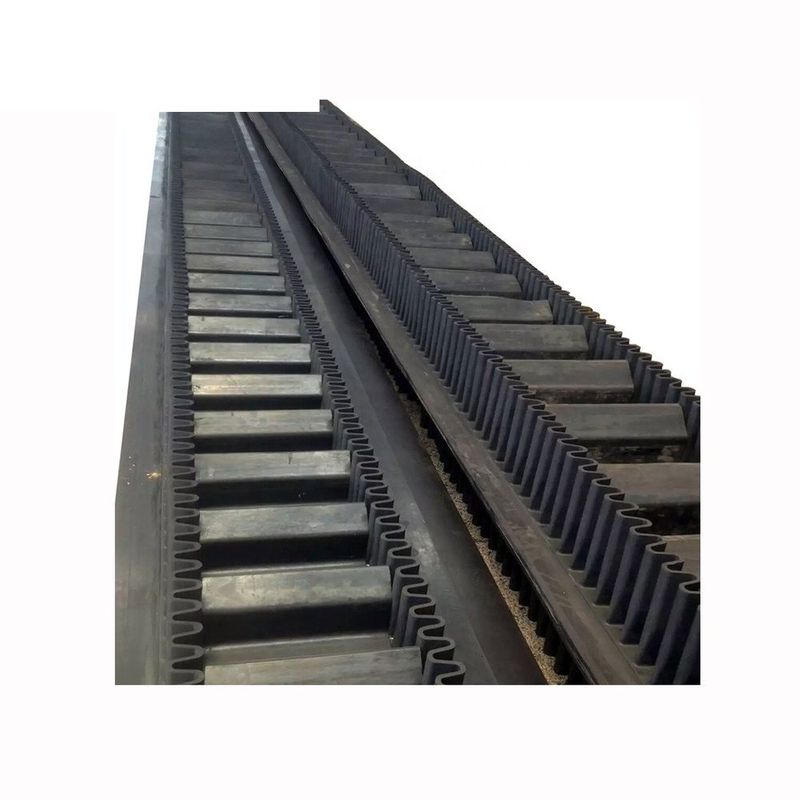

Резиновая лента с гофрированным бортом и поперечными планками — для угольных питателей и крутого подъёма сыпучих материалов. Планки исполнения TC или TCS перегораживают полотно и не дают углю просыпаться на подъёме.

Планки

исполнение TC или TCS

Применение

угольные питатели, крутой подъём сыпучих материалов

Лента 300 мм

борт 40 / 60 / 80 · планка 35 / 55 / 75 · основание борта 25 / 50 / 50 · длина планки 180 / 120 / 120 · свободный край 35 / 40 / 40 мм

Лента 400 мм

борт 60 / 80 / 100 · планка 55 / 75 / 90 · основание борта 50 · длина планки 180 · свободный край 60 мм

Лента 500 мм

борт 80 / 100 / 120 · планка 75 / 90 / 110 · основание борта 50 · длина планки 250 · свободный край 75 мм

Лента 650 мм

борт 100 / 120 / 160 · планка 90 / 110 / 140 · основание борта 50 / 50 / 75 · длина планки 350 / 350 / 300 · свободный край 100 мм

Лента 800 мм

борт 120 / 160 / 200 · планка 110 / 140 / 180 · основание борта 50 / 75 / 75 · длина планки 460 / 410 / 410 · свободный край 120 мм

Лента 1000 мм

борт 160 / 200 / 240 · планка 140 / 180 / 220 · основание борта 75 · длина планки 550 · свободный край 150 мм

Лента 1200 мм

борт 160 / 200 / 240 / 300 · планка 140 / 180 / 220 / 260 · основание борта 75 / 75 / 75 / 100 · длина планки 690 / 690 / 690 / 640 · свободный край 180 мм

Лента 1400 мм

борт 200 / 240 / 300 / 400 · планка 180 / 220 / 260 / 360 · основание борта 75 / 75 / 100 / 100 · длина планки 830 / 830 / 780 / 780 · свободный край 210 мм

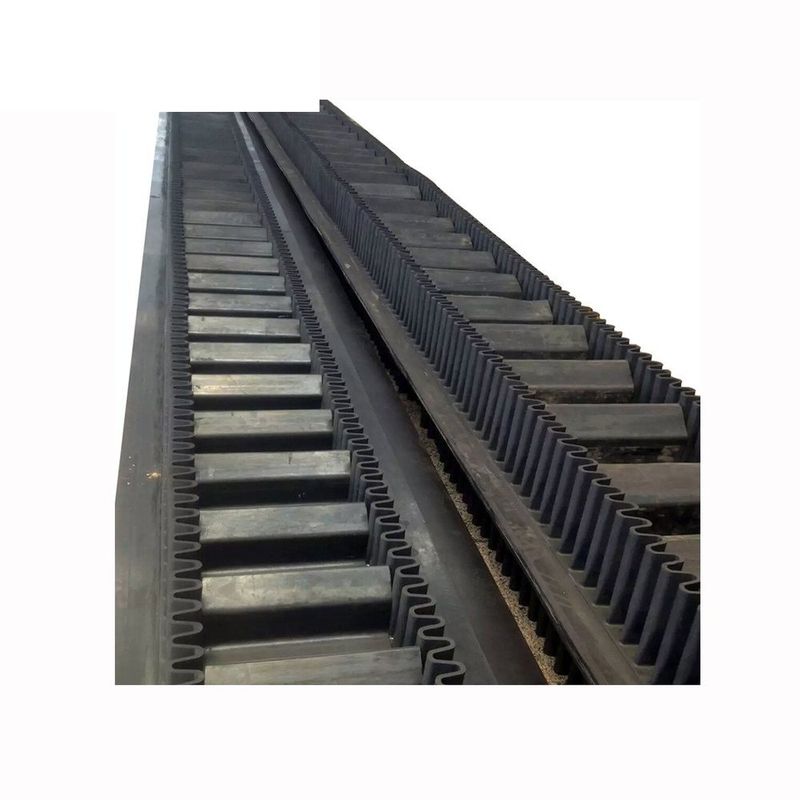

Резиновая лента с гофрированным бортом и планками — для весовых питателей угля, где важна точная непрерывная подача без потерь материала. Планки исполнения TC или TCS удерживают уголь в секциях по всей длине питателя.

Функция

весовое дозирование — контролируемая непрерывная подача угля

Планки

исполнение TC или TCS

Лента 300 мм

борт 40 / 60 / 80 · планка 35 / 55 / 75 · основание борта 25 / 50 / 50 · длина планки 180 / 120 / 120 · свободный край 35 / 40 / 40 мм

Лента 400 мм

борт 60 / 80 / 100 · планка 55 / 75 / 90 · основание борта 50 · длина планки 180 · свободный край 60 мм

Лента 500 мм

борт 80 / 100 / 120 · планка 75 / 90 / 110 · основание борта 50 · длина планки 250 · свободный край 75 мм

Лента 650 мм

борт 100 / 120 / 160 · планка 90 / 110 / 140 · основание борта 50 / 50 / 75 · длина планки 350 / 350 / 300 · свободный край 100 мм

Лента 800 мм

борт 120 / 160 / 200 · планка 110 / 140 / 180 · основание борта 50 / 75 / 75 · длина планки 460 / 410 / 410 · свободный край 120 мм

Лента 1000 мм

борт 160 / 200 / 240 · планка 140 / 180 / 220 · основание борта 75 · длина планки 550 · свободный край 150 мм

Лента 1200 мм

борт 160 / 200 / 240 / 300 · планка 140 / 180 / 220 / 260 · основание борта 75 / 75 / 75 / 100 · длина планки 690 / 690 / 690 / 640 · свободный край 180 мм

Лента 1400 мм

борт 200 / 240 / 300 / 400 · планка 180 / 220 / 260 / 360 · основание борта 75 / 75 / 100 / 100 · длина планки 830 / 830 / 780 / 780 · свободный край 210 мм

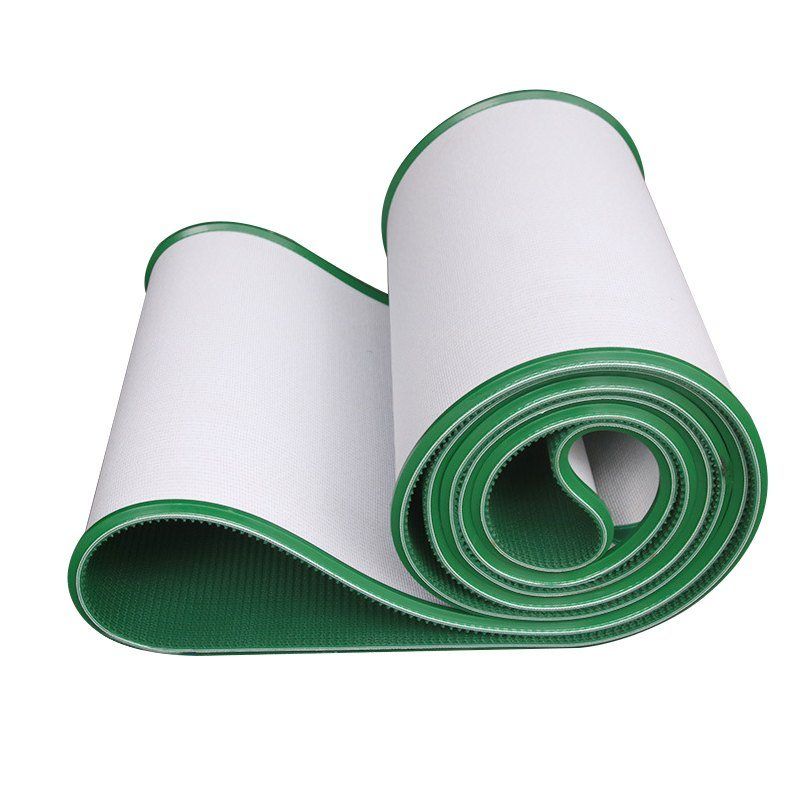

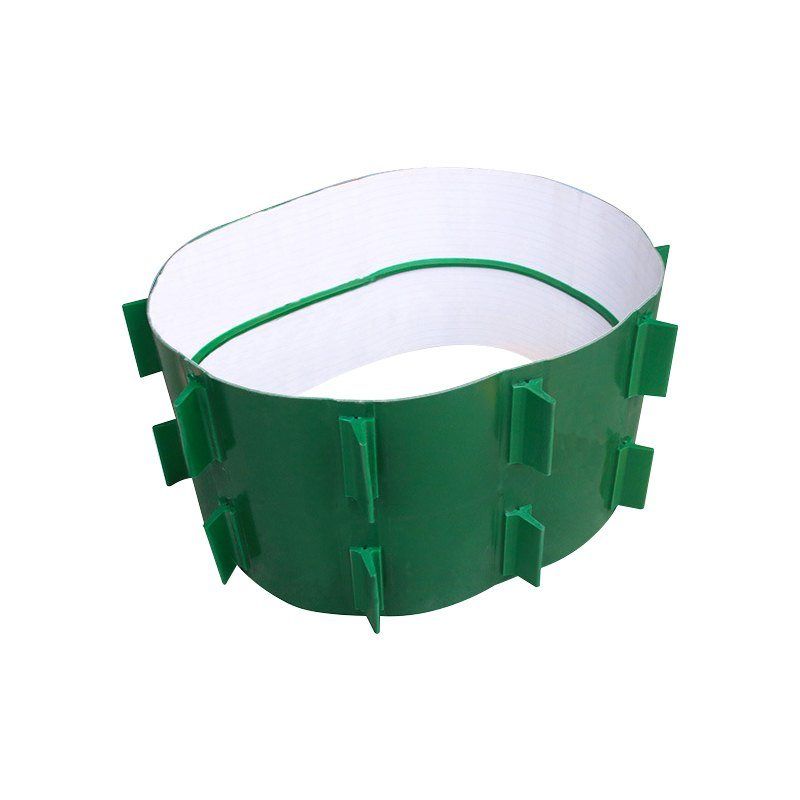

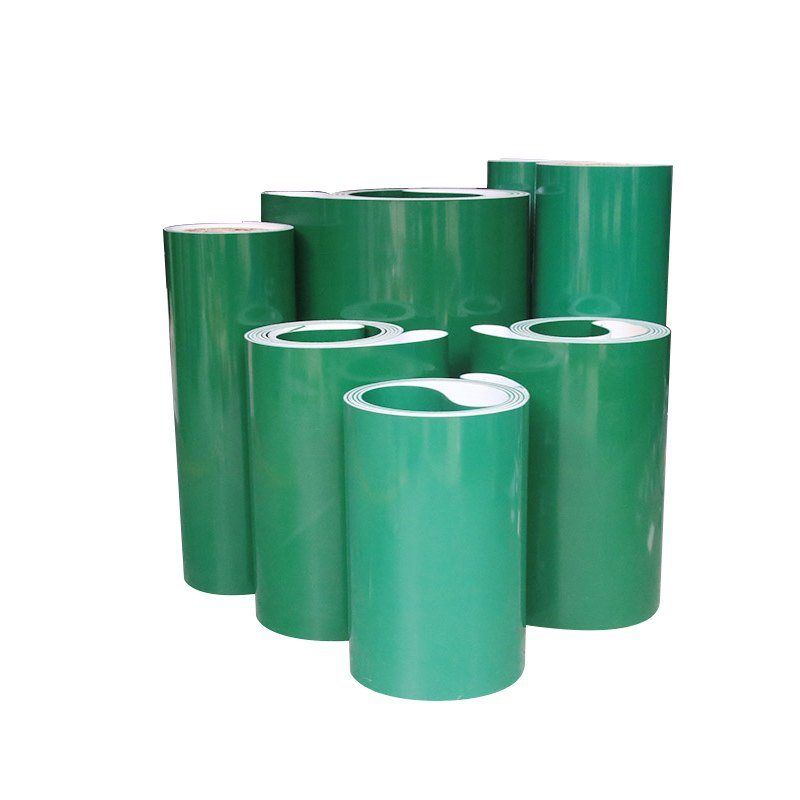

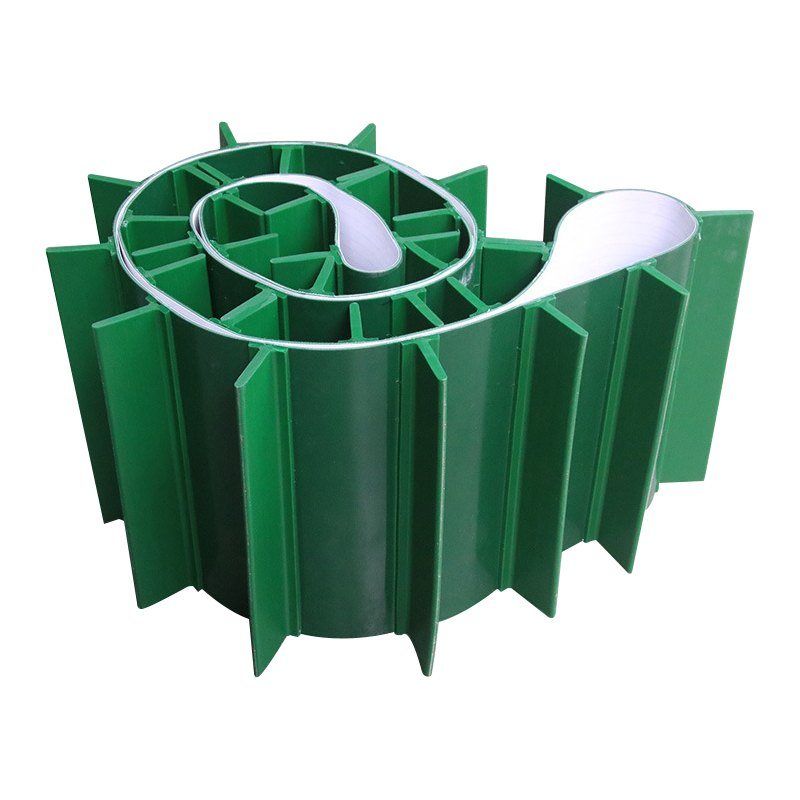

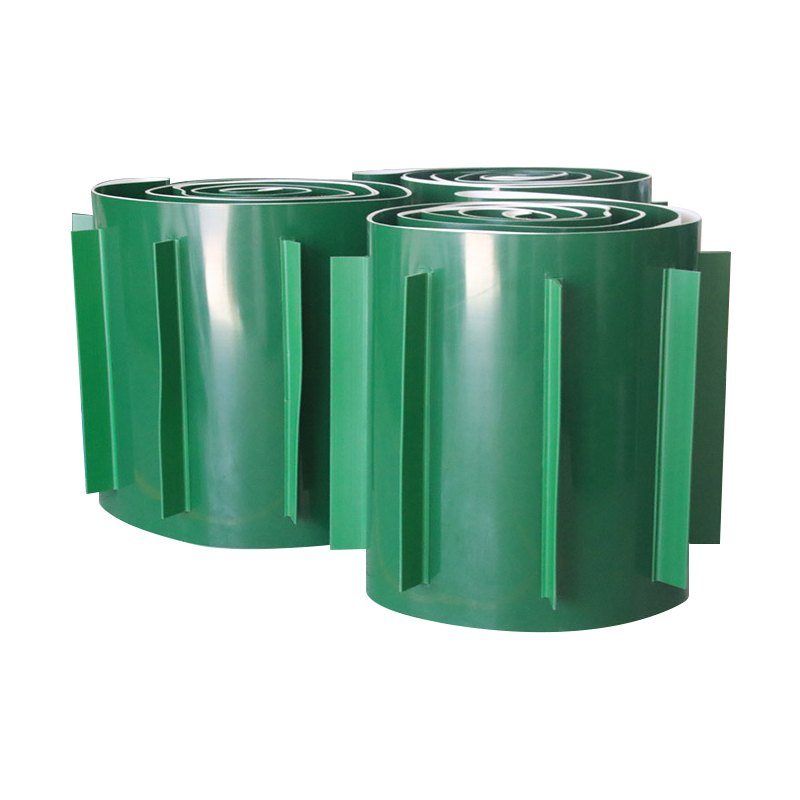

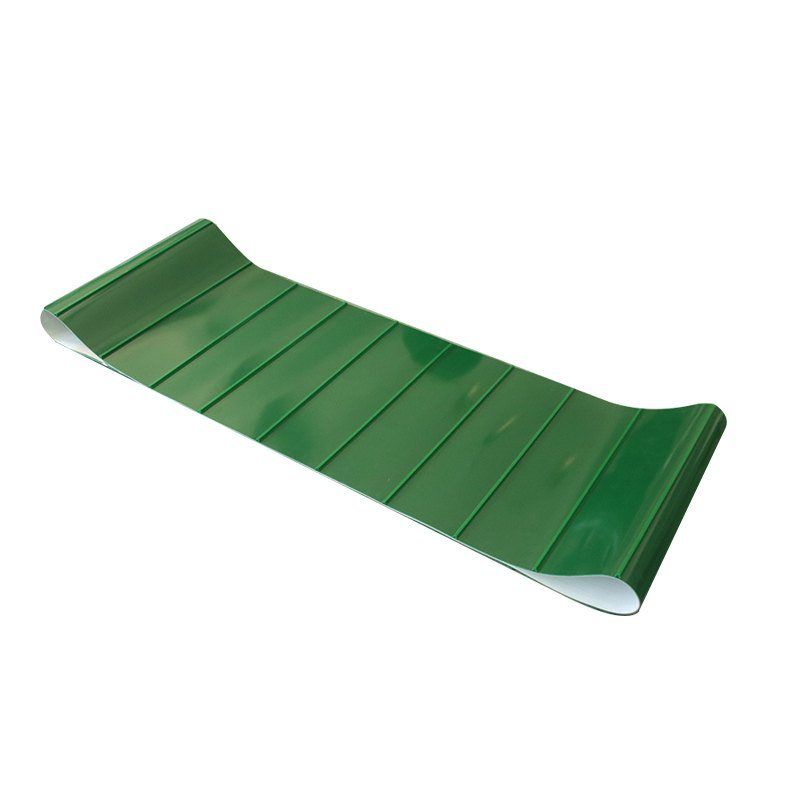

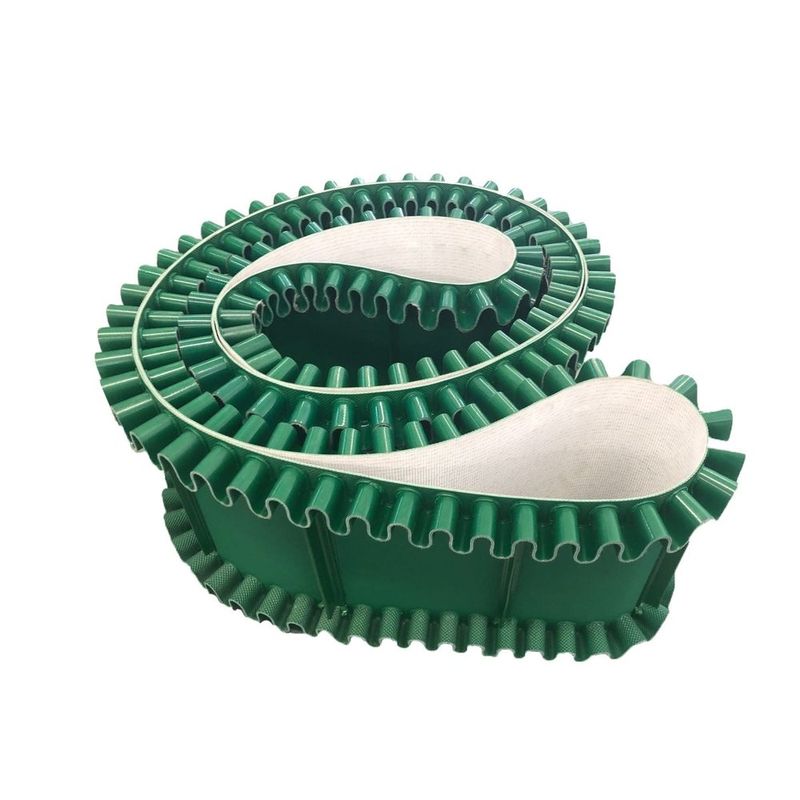

Зелёная ПВХ-лента общего назначения для конвейеров промышленных линий и складов. Подходит как замена изношенной ленты — по фото или чертежу подбирают ширину, толщину и длину.

Материал

ПВХ (поливинилхлорид)

Цвет

зелёный

Применение

конвейеры промышленных линий и складов

Индивидуальные размеры

ширина, толщина и длина — по чертежу или образцу

Упаковка

деревянный ящик, паллета, картон

Зелёная ПВХ-лента усиленного исполнения для линий с повышенной нагрузкой. Прочность на разрыв и допустимую нагрузку подбирают по чертежу или техническому заданию.

Материал

ПВХ (поливинилхлорид)

Цвет

зелёный

Прочность

повышенная, точное значение — по чертежу или ТЗ

Применение

линии с повышенной нагрузкой

Упаковка

деревянный ящик, паллета, картон

Зелёная ПВХ-лента для оптовых закупок и поставок дистрибьюторам. Ширину, толщину, длину и упаковку партии согласовывают под заказ покупателя.

Материал

ПВХ (поливинилхлорид)

Цвет

зелёный

Поставка

оптовые партии, дистрибьюторские заказы

Индивидуальные размеры

ширина, толщина и длина — по чертежу или образцу

Упаковка

деревянный ящик, паллета, картон

Зелёная ПВХ-лента с гладкой рабочей поверхностью для дистрибьюторских поставок. Поверхность и конструкцию подбирают под контактирующую продукцию и условия эксплуатации.

Материал

ПВХ (поливинилхлорид)

Цвет

зелёный

Поверхность

гладкая рабочая сторона

Поставка

дистрибьюторские и реселлерские заказы

Упаковка

деревянный ящик, паллета, картон

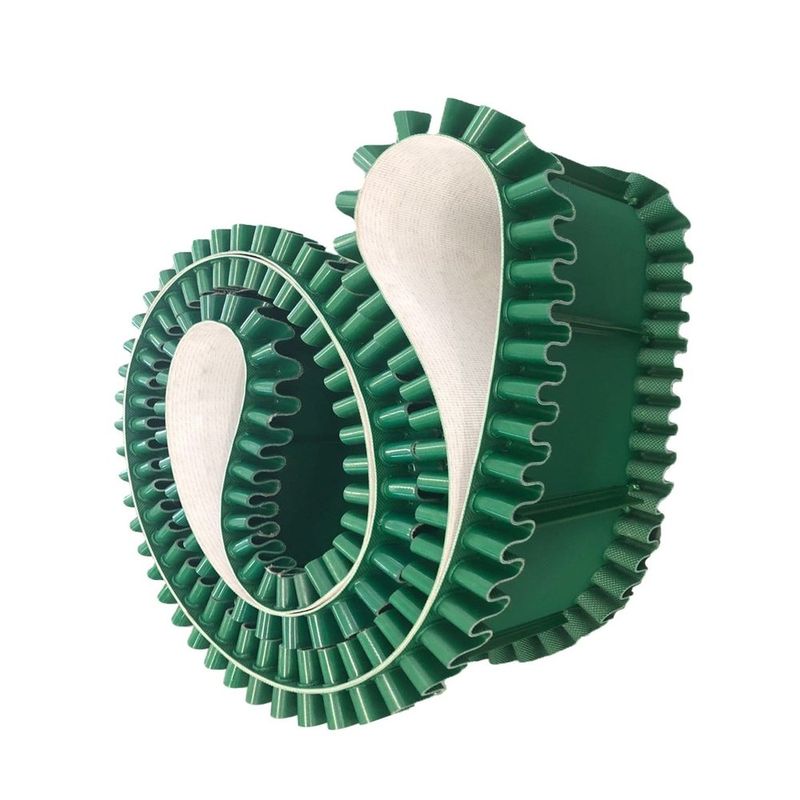

Зелёная ПВХ-лента с рифлёной поверхностью толщиной 2,0 мм — для конвейеров, где нужно дополнительное сцепление. Ширину и длину подбирают под конвейер.

Материал

ПВХ (поливинилхлорид)

Толщина

2,0 мм

Цвет

зелёный

Поверхность

рифлёная, для повышенного сцепления

Применение

конвейеры промышленных линий

Упаковка

деревянный ящик, паллета, картон

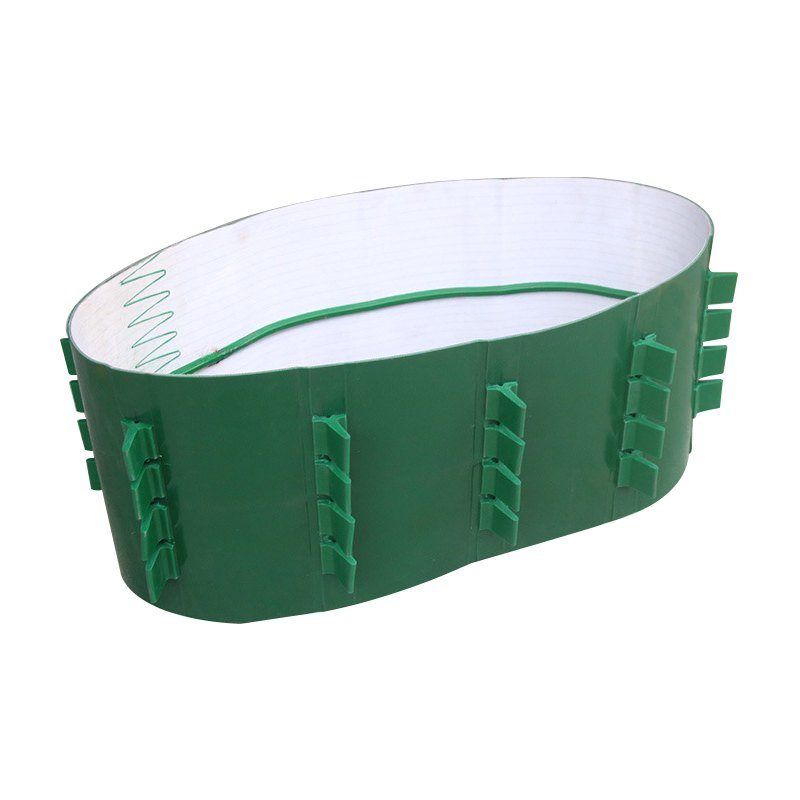

Зелёная ПВХ-лента с рифлёной поверхностью толщиной 6,0 мм — для более тяжёлых грузов, чем у 2,0-мм варианта. Ширину и длину подбирают под конвейер.

Материал

ПВХ (поливинилхлорид)

Толщина

6,0 мм

Цвет

зелёный

Поверхность

рифлёная, для повышенного сцепления

Применение

конвейеры с повышенной нагрузкой

Упаковка

деревянный ящик, паллета, картон

Зелёная ПВХ-лента с рифлёной поверхностью для линий упаковочных производств. Рисунок рифления и сцепление подбирают под тип упаковки и угол наклона конвейера.

Материал

ПВХ (поливинилхлорид)

Цвет

зелёный

Поверхность

рифлёная

Применение

линии упаковочных производств

Упаковка

деревянный ящик, паллета, картон

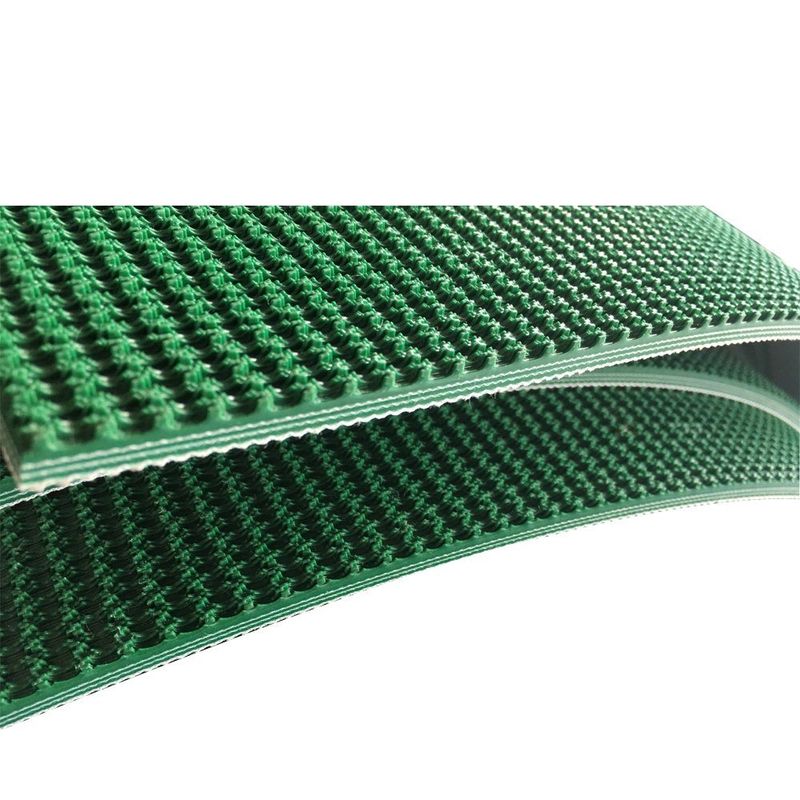

Зелёная ПВХ-лента для конвейеров на линиях сборки электроники. Антистатическое исполнение и ленту для чистых помещений заказывают отдельно.

Материал

ПВХ (поливинилхлорид)

Цвет

зелёный

Применение

линии сборки и обработки электроники

Индивидуальные размеры

ширина, толщина и длина — по чертежу или образцу

Упаковка

деревянный ящик, паллета, картон

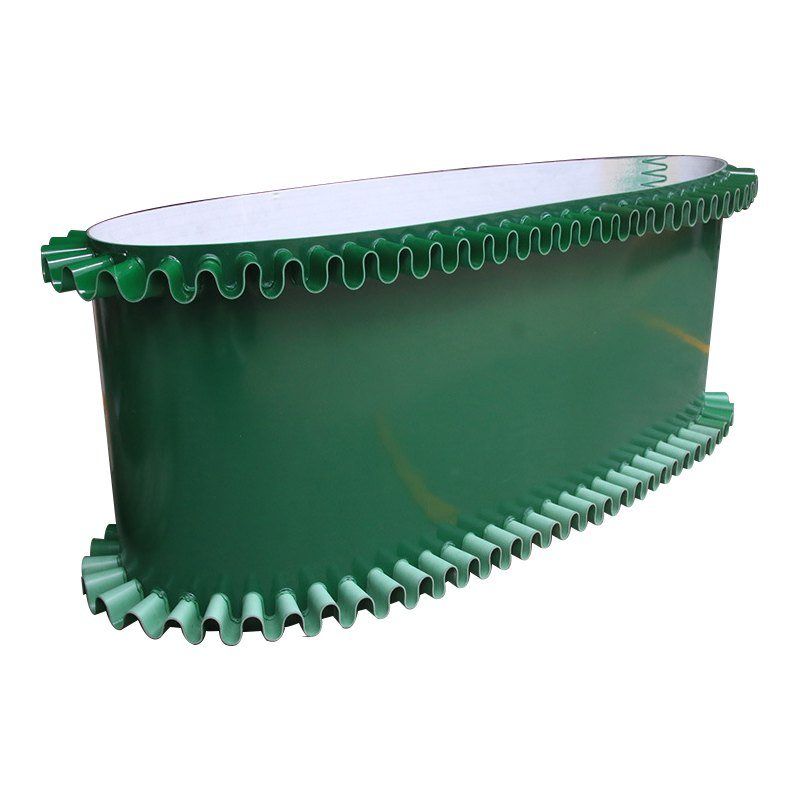

Зелёная ПВХ-лента для конвейеров пищевых производств. Исполнение для прямого контакта с продуктом и документы к нему оговаривают в заявке отдельно.

Материал

ПВХ (поливинилхлорид)

Цвет

зелёный

Применение

конвейеры пищевых производств

Пищевой допуск

не входит в стандартную поставку, оформляется отдельно

Упаковка

деревянный ящик, паллета, картон

Зелёная ПВХ-лента для конвейеров упаковочных цехов и фасовочных линий. Ширину, толщину и тип стыка подбирают под тип упаковки и компоновку линии.

Материал

ПВХ (поливинилхлорид)

Цвет

зелёный

Применение

конвейеры упаковочных цехов и фасовочных линий

Индивидуальные размеры

ширина, толщина и длина — по типу упаковки и линии

Упаковка

деревянный ящик, паллета, картон

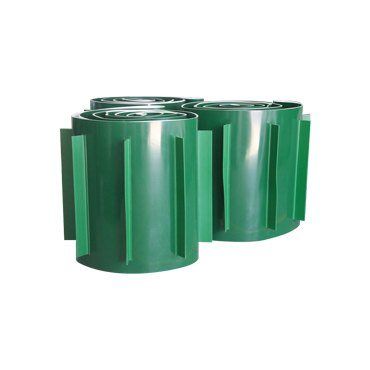

ПВХ-лента с поперечными планками для наклонных конвейеров: планки перегораживают полотно и удерживают груз на подъёме. Геометрию и шаг планок, ширину ленты и способ стыка делают по чертежу заказчика; стандарты DIN-22102 и AS-1132 упомянуты как возможный ориентир, соответствие подтверждают отдельно по документам.

Тип ленты

ПВХ с поперечными планками

Геометрия планок

высота, ширина, шаг, ориентация и способ крепления — по чертежу

Размеры ленты

ширина, толщина и длина — по чертежу

Конвейер

угол наклона, длина, диаметр барабанов, стык — под проект

Стандарты

DIN-22102 и AS-1132 — как ориентир, без подтверждения соответствия

Чёрная полиуретановая лента B-PU500-190 (500 × 190 мм по типоразмеру модели) для лёгких конвейеров. Толщину и способ стыка подбирают под заказ.

Модель

B-PU500-190

Длина

500 мм (по типоразмеру модели)

Ширина

190 мм (по типоразмеру модели)

Цвет

чёрный

Логотип

нанесение по согласованию перед серией

Упаковка

деревянный ящик, паллета, картон

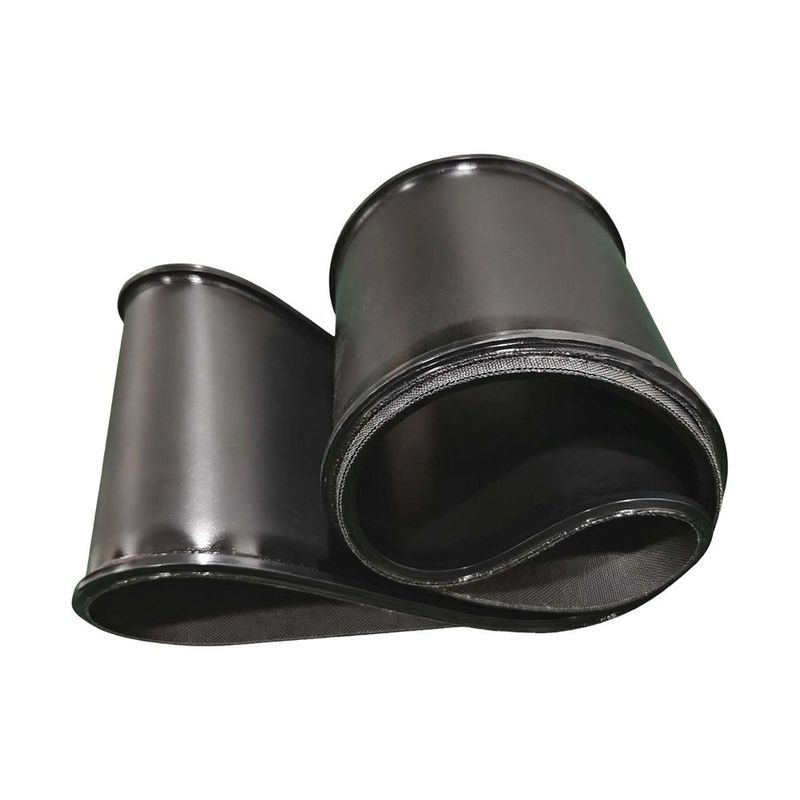

Чёрная полиуретановая лента B-PU700-190 (700 × 190 × 1,5 мм) с тканевой подложкой снизу для стабильного хода по барабанам. Подходит для пищевого оборудования, фасовки и сортировки; полотно делают открытым или сваривают в кольцо под конкретный конвейер.

Модель

B-PU700-190

Размер

700 × 190 × 1,5 мм

Поверхность

гладкая, чёрная

Основа

тканевая подложка снизу — для стабильного хода по барабанам

Применение

пищевое оборудование, фасовка, сортировка, лёгкие грузы

Исполнение

открытое полотно или сваренное в кольцо — под заказ

Упаковка

деревянный ящик, паллета или картон

Чёрная полиуретановая лента B-PU800-190 (800 × 190 × 1,5 мм) с тканевой подложкой снизу для стабильного хода по барабанам. Применяется на упаковочных и сортировочных линиях; ширину, длину и способ стыка подбирают под конвейер.

Модель

B-PU800-190

Размер

800 × 190 × 1,5 мм

Поверхность

гладкая, чёрная

Основа

тканевая подложка снизу — для стабильного хода по барабанам

Применение

пищевое оборудование, фасовка, сортировка, лёгкие грузы

Исполнение

открытое полотно или сваренное в кольцо — под заказ

Упаковка

деревянный ящик, паллета или картон

Чёрная полиуретановая лента B-PU1000-190 (1000 × 190 × 1,5 мм) с тканевой подложкой снизу — для лёгких пищевых и упаковочных конвейеров. Полотно делают открытым или сваривают в кольцо под нужную длину.

Модель

B-PU1000-190

Размер

1000 × 190 × 1,5 мм

Поверхность

гладкая, чёрная

Основа

тканевая подложка снизу — для стабильного хода по барабанам

Применение

пищевое оборудование, фасовка, сортировка, лёгкие грузы

Исполнение

открытое полотно или сваренное в кольцо — под заказ

Упаковка

деревянный ящик, паллета или картон

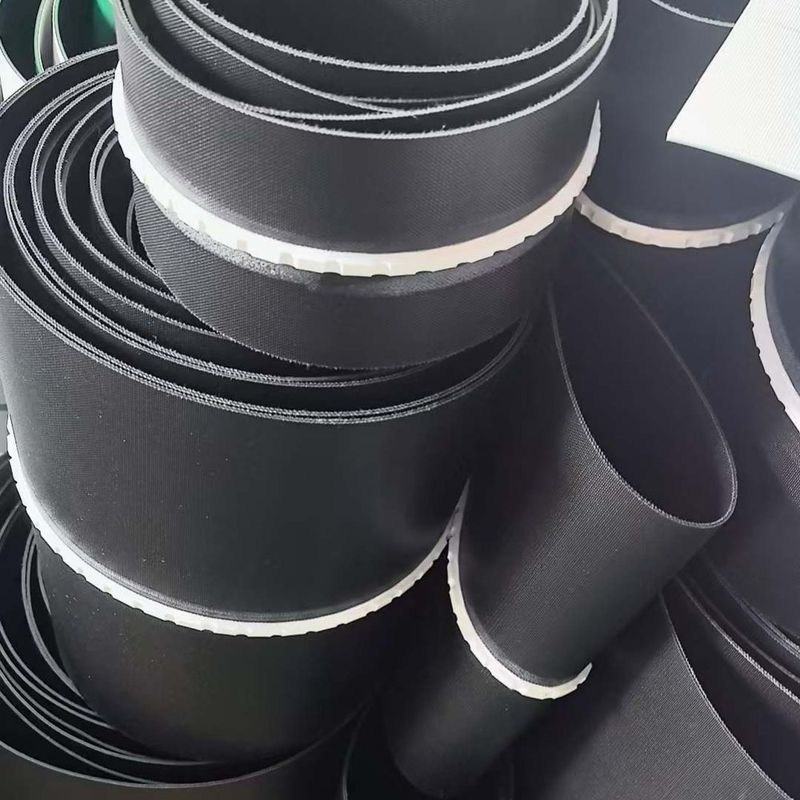

Чёрная полиуретановая лента B-PU1200-190 (1200 × 190 мм по типоразмеру модели) для лёгких конвейеров. Толщину и способ стыка подбирают под заказ.

Модель

B-PU1200-190

Длина

1200 мм (по типоразмеру модели)

Ширина

190 мм (по типоразмеру модели)

Цвет

чёрный

Логотип

нанесение по согласованию перед серией

Упаковка

деревянный ящик, паллета, картон

Чёрная полиуретановая лента B-PU1500-190 (1500 × 190 × 1,5 мм) с тканевой подложкой снизу — для фасовочных и сортировочных линий с увеличенной длиной хода. Ширину, толщину и стык подбирают под конкретный конвейер.

Модель

B-PU1500-190

Размер

1500 × 190 × 1,5 мм

Поверхность

гладкая, чёрная

Основа

тканевая подложка снизу — для стабильного хода по барабанам

Применение

пищевое оборудование, фасовка, сортировка, лёгкие грузы

Исполнение

открытое полотно или сваренное в кольцо — под заказ

Упаковка

деревянный ящик, паллета или картон

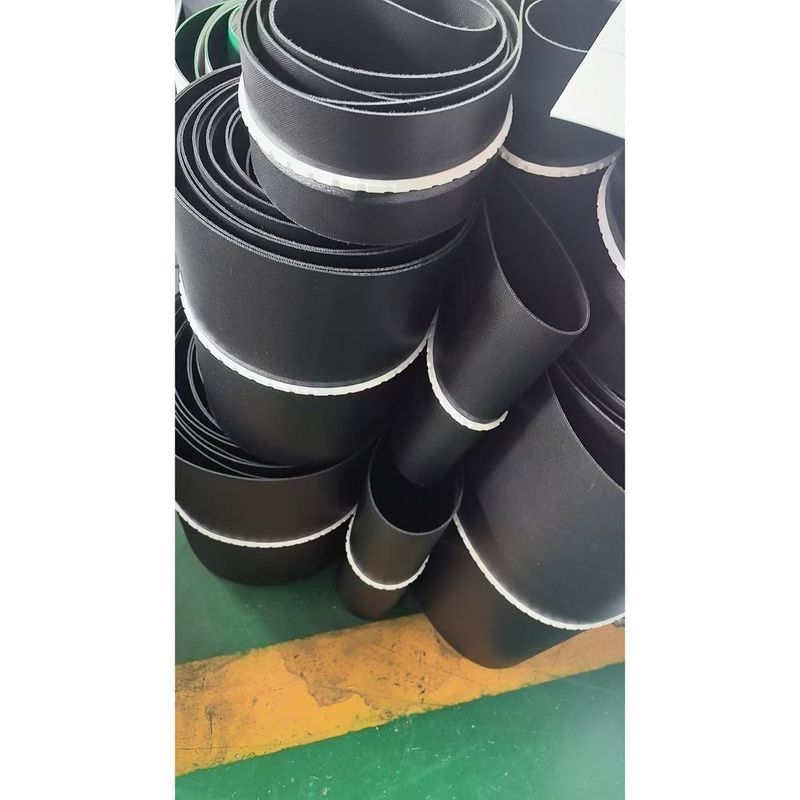

Чёрная полиуретановая лента B-PU2000-190 (2000 × 190 × 1,5 мм) с тканевой подложкой снизу — самая длинная в этой линейке. Подходит для протяжённых конвейеров пищевого и упаковочного назначения, стык — по заказу (открытый или сваренный).

Модель

B-PU2000-190

Размер

2000 × 190 × 1,5 мм

Поверхность

гладкая, чёрная

Основа

тканевая подложка снизу — для стабильного хода по барабанам

Применение

пищевое оборудование, фасовка, сортировка, лёгкие грузы

Исполнение

открытое полотно или сваренное в кольцо — под заказ

Упаковка

деревянный ящик, паллета или картон

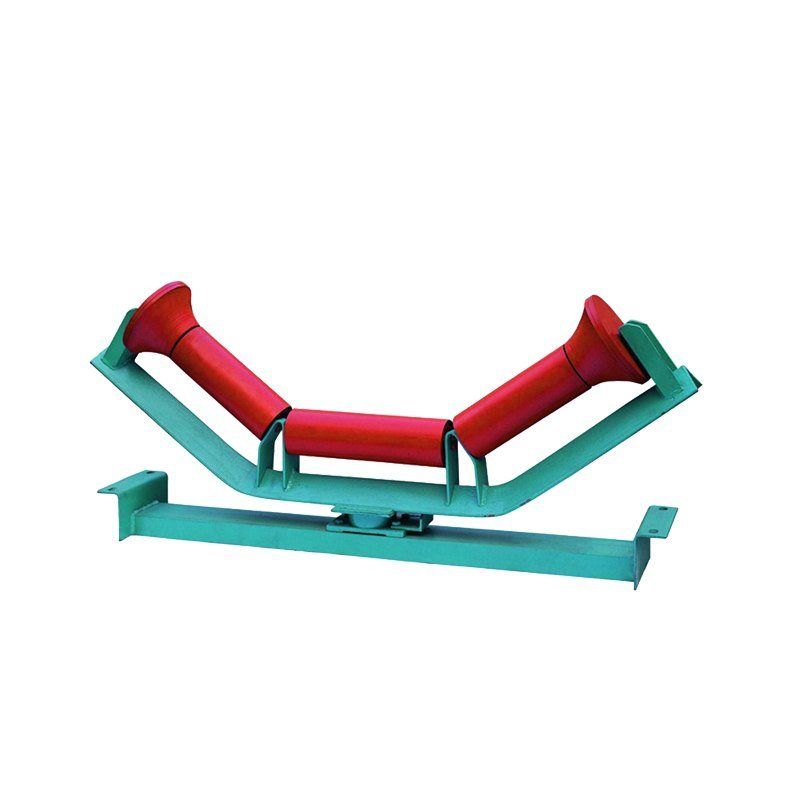

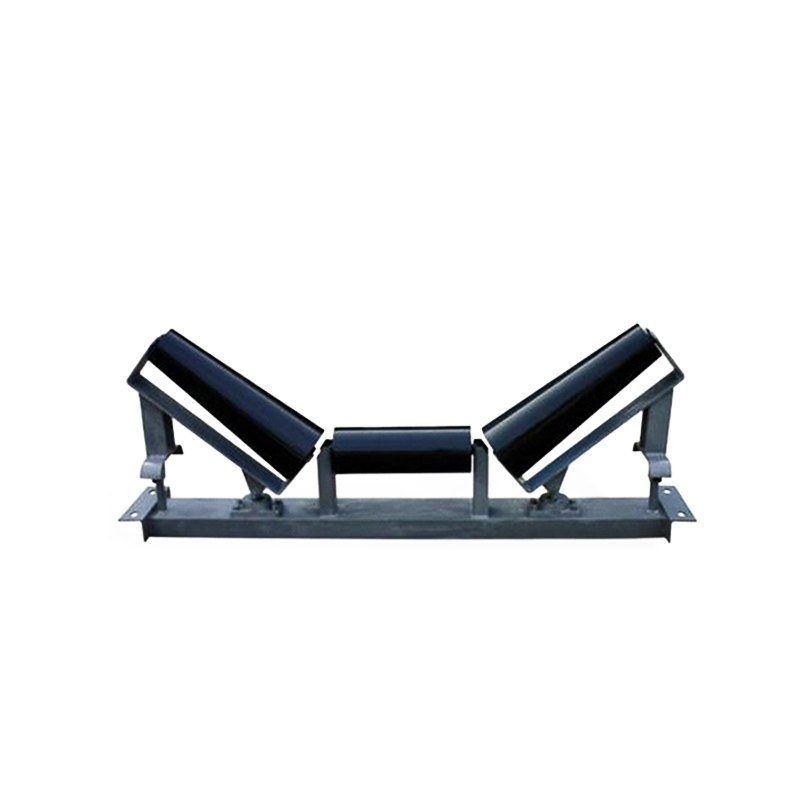

Трёхроликовая желобчатая роликоопора с приварной рамой держит гружёную ветвь ленты шириной 500–2200 мм на угле желоба 20–45°. Труба и вал — из стали, подшипники 6204–6310 с многоступенчатым лабиринтным уплотнением от пыли и влаги; рама — с порошковой окраской или горячим цинкованием под заказ.

Комплект

3-роликовая желобчатая роликоопора с кронштейном

Ширина ленты

500–2200 мм

Угол желоба

20°, 30°, 35°, 45°

Диаметр ролика

Ø76, 89, 102, 108, 127, 133, 159, 194 мм

Материал трубы

углеродистая бесшовная сталь Q235/S235JR

Вал

холоднотянутая круглая сталь Ø20, 25, 30, 35, 40 мм

Подшипники

6204, 6205, 6305, 6306, 6307, 6308, 6310 (2RS/ZZ)

Уплотнение

многоступенчатый лабиринт + пылезащитный колпак

Стандарты

CEMA, ISO 1537, DIN 22107, JIS, AS 1332

Подшипники по запросу

SKF, FAG, NSK — премиум-бренды под заказ

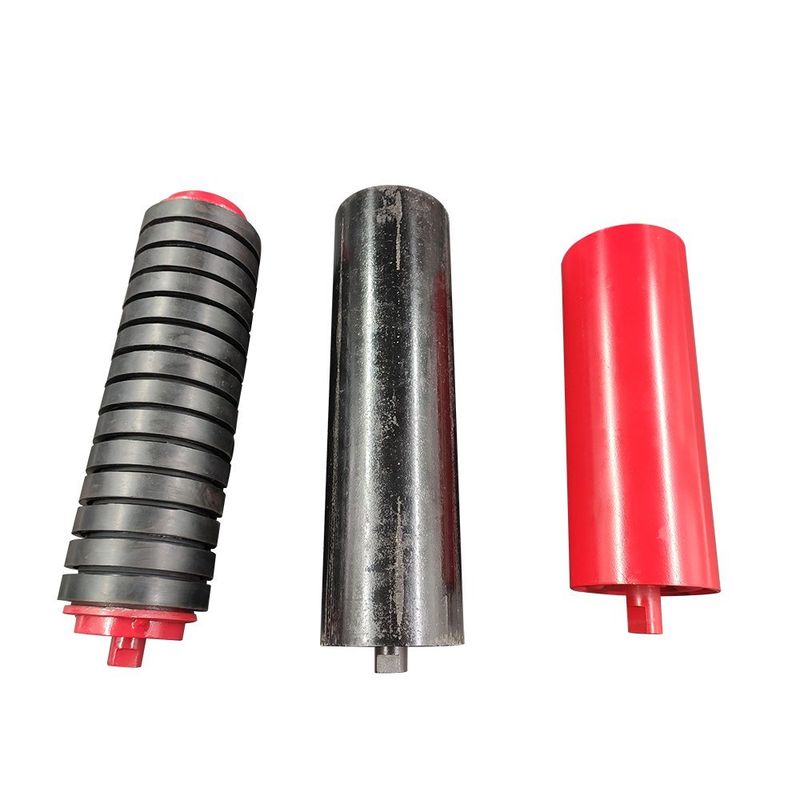

Стальной конвейерный ролик рядового исполнения с одним уплотнённым подшипником — для рудных, зерновых и отдельных химических грузопотоков. Диаметр и длина подбираются по типоразмерному ряду Ø89–217 мм при длине 180–3350 мм, подшипники серии 204–310.

Тип

рядовой ролик, один уплотнённый подшипник

Ø89 мм

длина 180–1150 мм, подшипник 204

Ø108 мм

длина 190–1600 мм, подшипники 204, 205, 305, 306

Ø133 мм

длина 305–2200 мм, подшипники 205, 305, 306

Ø159 мм

длина 375–3150 мм, подшипники 305, 306, 308

Ø193,7 мм

длина 2200–3350 мм, подшипники 308, 310

Ø217 мм

длина 600–3350 мм, подшипники 308, 310

Применение

рудный, зерновой и отдельные химические грузопотоки

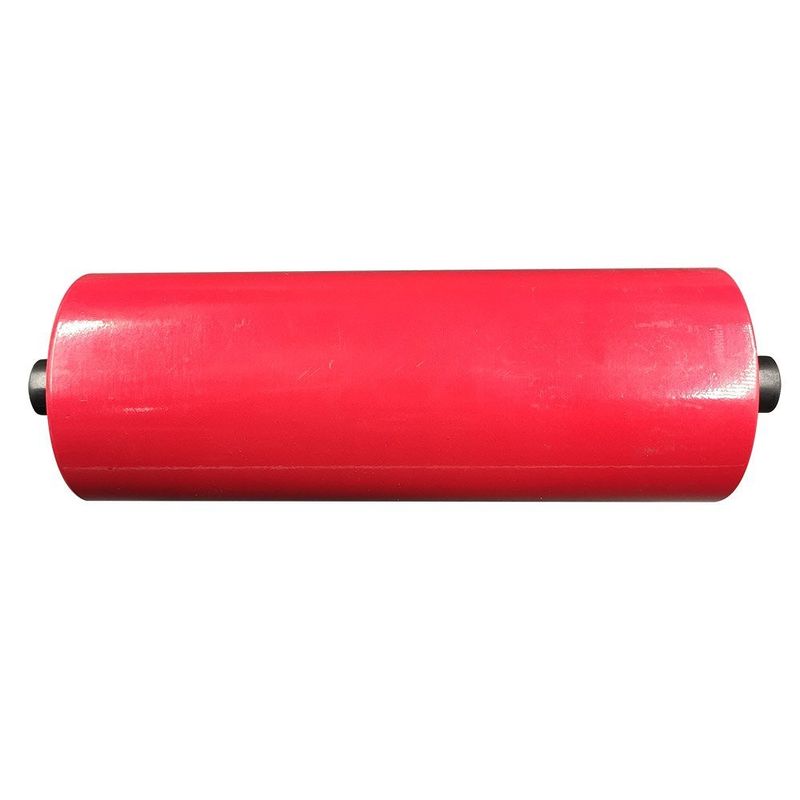

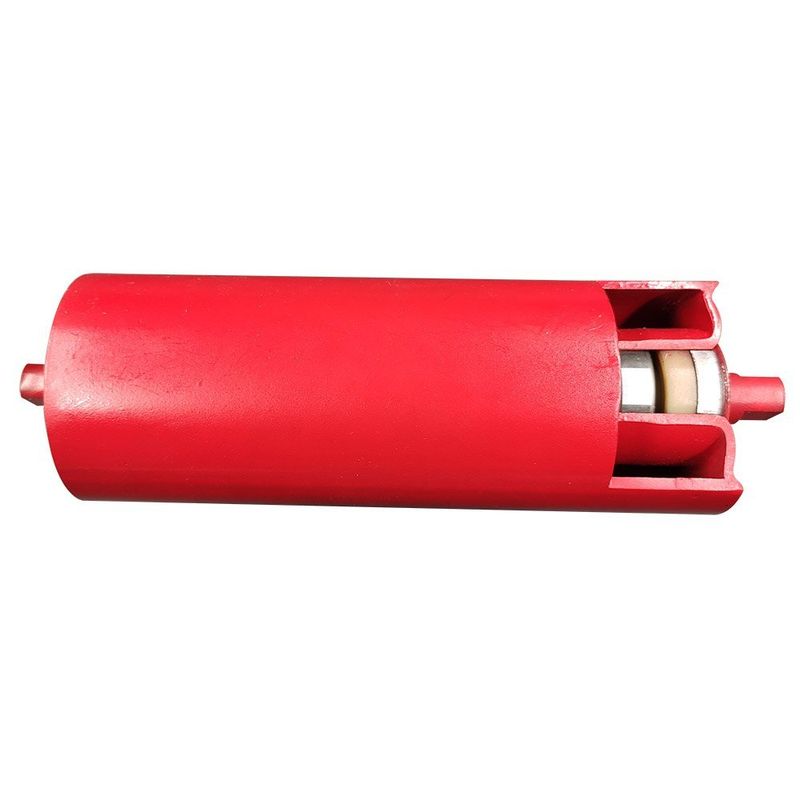

Бюджетный вариант конвейерного ролика для щебня, карьерных и сыпучих грузов — та же линейка диаметров и длин, что и у рядового ролика, но с упором на цену. Диаметр Ø89–217 мм, длина 180–3350 мм, подшипники серии 204–310.

Тип

бюджетный ролик для щебня и сыпучих грузов

Ø89 мм

длина 180–1150 мм, подшипник 204

Ø108 мм

длина 190–1600 мм, подшипники 204, 205, 305, 306

Ø133 мм

длина 305–2200 мм, подшипники 205, 305, 306

Ø159 мм

длина 375–3150 мм, подшипники 305, 306, 308

Ø193,7 мм

длина 2200–3350 мм, подшипники 308, 310

Ø217 мм

длина 600–3350 мм, подшипники 308, 310

Применение

щебень, карьерные и прочие сыпучие грузы

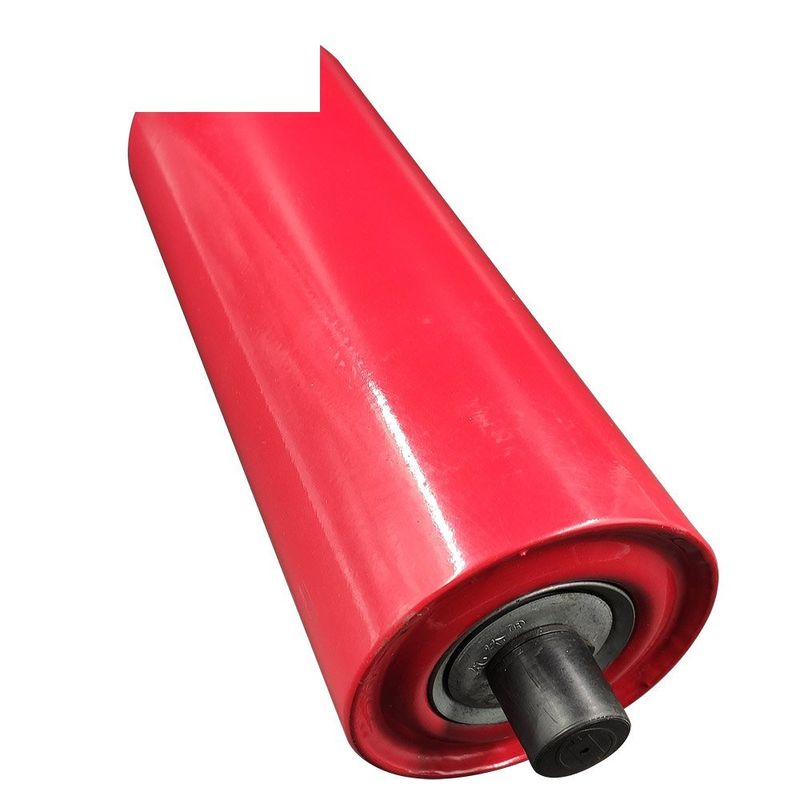

Усиленный стальной ролик ударного исполнения — для точек загрузки рудных, зерновых и химических сыпучих грузов, где на ленту падают куски материала. Диаметр и длина — по тому же типоразмерному ряду Ø89–217 мм / 180–3350 мм, подшипники серии 204–310.

Тип

усиленный ролик ударного исполнения

Ø89 мм

длина 180–1150 мм, подшипник 204

Ø108 мм

длина 190–1600 мм, подшипники 204, 205, 305, 306

Ø133 мм

длина 305–2200 мм, подшипники 205, 305, 306

Ø159 мм

длина 375–3150 мм, подшипники 305, 306, 308

Ø193,7 мм

длина 2200–3350 мм, подшипники 308, 310

Ø217 мм

длина 600–3350 мм, подшипники 308, 310

Применение

точки загрузки: руда, зерно, химические сыпучие грузы

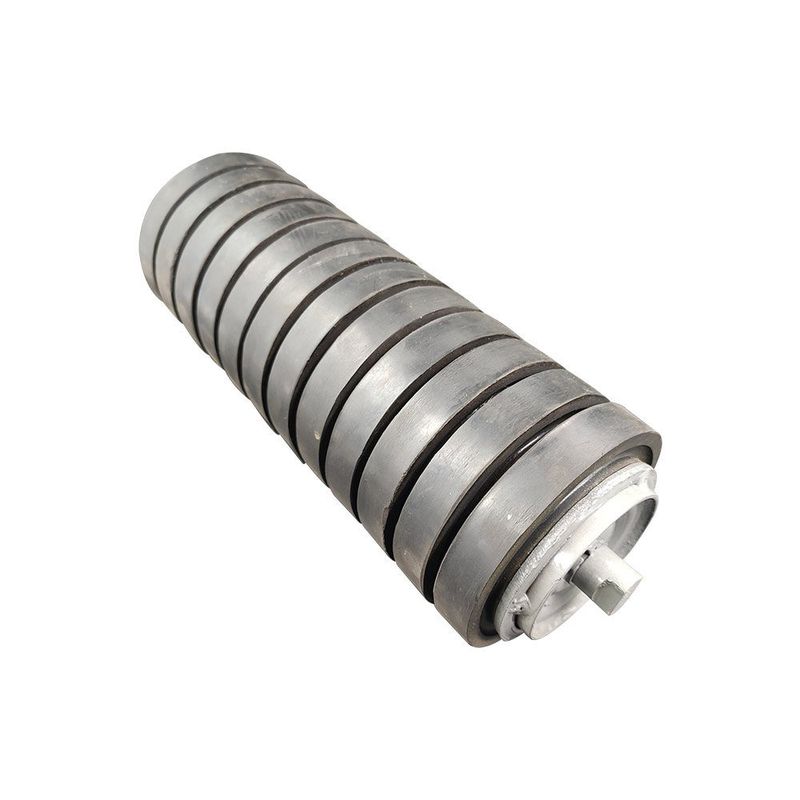

Ударный ролик с резиновыми кольцами гасит удар падающих кусков руды, известняка, угля или камня в местах загрузки и на перегрузочных жёлобах — защищает полотно ленты от прокола и подшипники от поломки. Наружный диаметр по резине Ø89–219 мм, длина ролика 190–3000 мм под ленту шириной 400–2400 мм; кольца — резина или полиуретан, есть огнестойкое антистатическое исполнение под заказ.

Тип

ударный ролик с резиновыми кольцами (буферный)

Наружный диаметр

Ø89, 102, 108, 114, 127, 133, 159, 194, 219 мм

Труба (основа)

углеродистая сталь, стенка 3,5–6,0 мм

Длина ролика

190–3000 мм под ленту 400–2400 мм

Материал колец

натуральный каучук, синтетический каучук или полиуретан

Вал

Ø20, 25, 30, 35, 40, 45 мм

Подшипники

6204, 6205, 6305, 6306, 6307, 6308, 6310 (2RS/ZZ)

Уплотнение

многоступенчатый лабиринт + пылезащитный дефлектор

Исполнение

огнестойкое антистатическое — под заказ

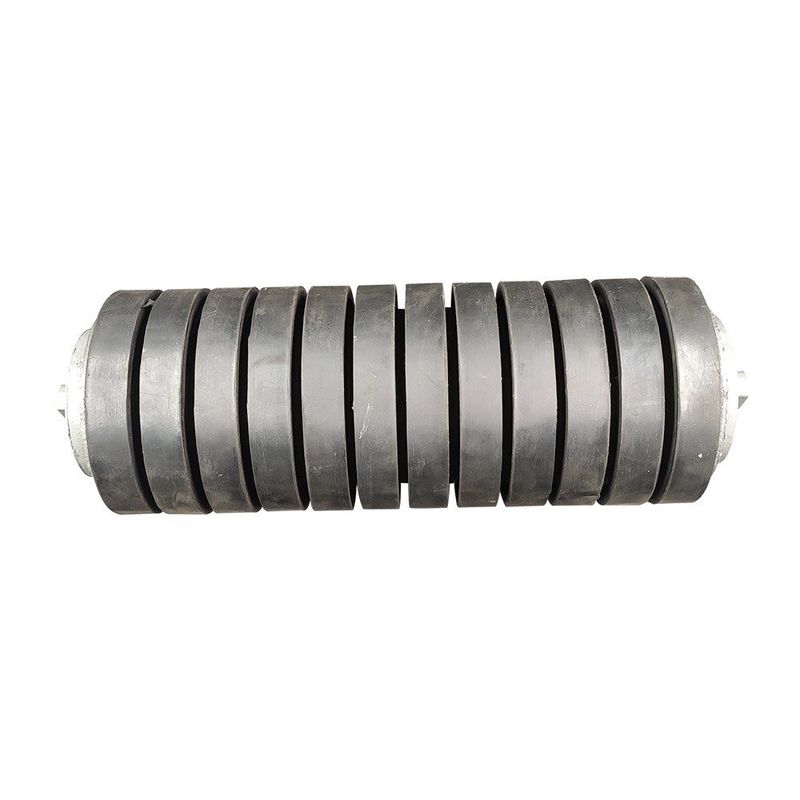

Ролик с резиновыми дисками ставится на нижней (холостой) ветви ленты и счищает налипший груз — руду, уголь, песок и другие липкие и абразивные материалы, снижая износ полотна и уводы ленты. Наружный диаметр Ø108–219 мм, длина 200–3000 мм под ленту 500–2400 мм, диски — натуральный каучук, нитрильная резина или полиуретан.

Тип

ролик очистной с резиновыми дисками (гребенчатый)

Наружный диаметр

Ø108, 127, 133, 159, 194, 219 мм

Труба (основа)

Ø76, 89, 108, 133 мм, углеродистая сталь

Длина ролика

200–3000 мм под ленту 500–2400 мм

Материал дисков

натуральный каучук, нитрильная резина или полиуретан

Вал

Ø20, 25, 30, 35, 40 мм, холоднотянутая сталь

Подшипники

6204, 6205, 6305, 6306, 6307, 6308, 6310 (2RS/ZZ)

Уплотнение

бесконтактный многоступенчатый лабиринт + защитный колпак

Стандарты

CEMA, DIN 22107, ISO 1537, AS 1332, JIS

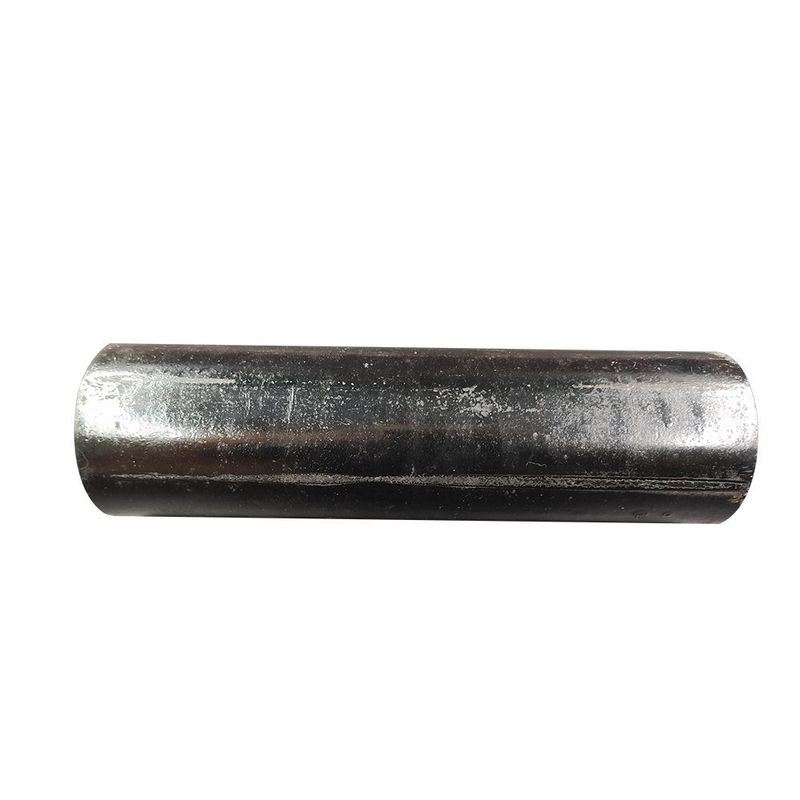

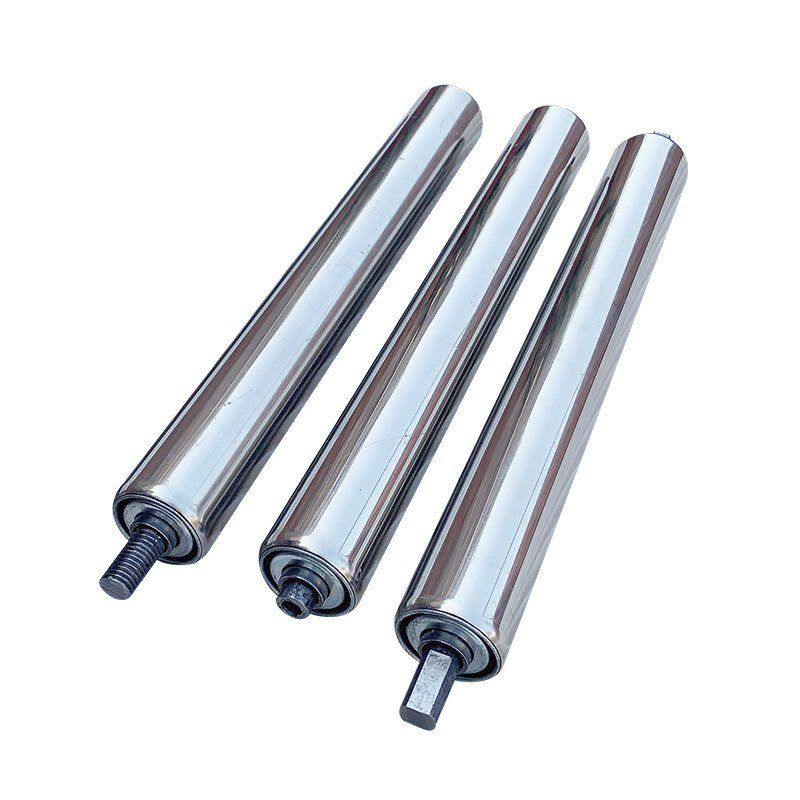

Неприводной ролик рольганга для гравитационных секций, сборочных столов, сортировочных и приводных линий — оцинкованная, нержавеющая или углеродистая сталь, вал под резьбу, лыску или подпружиненный монтаж. Диаметр Ø25–89 мм, длина 100–2500 мм, толщина стенки трубы 1,2–4,0 мм; нагрузка на ролик — 30–350 кг в зависимости от диаметра, стенки и длины.

Тип

неприводной ролик рольганга (свободный)

Диаметр

Ø25, 38, 50, 60, 76, 89 мм

Толщина стенки

1,2; 1,5; 2,0; 3,0; 4,0 мм

Длина

100–2500 мм

Материал трубы

оцинкованная сталь, нержавейка (марки 304/201) или углеродистая сталь

Вал

Ø8, 10, 12, 15, 17, 20 мм

Подшипники

прецизионные шариковые, серии 6000, 6200

Нагрузка на ролик

30–350 кг — зависит от диаметра, стенки и длины

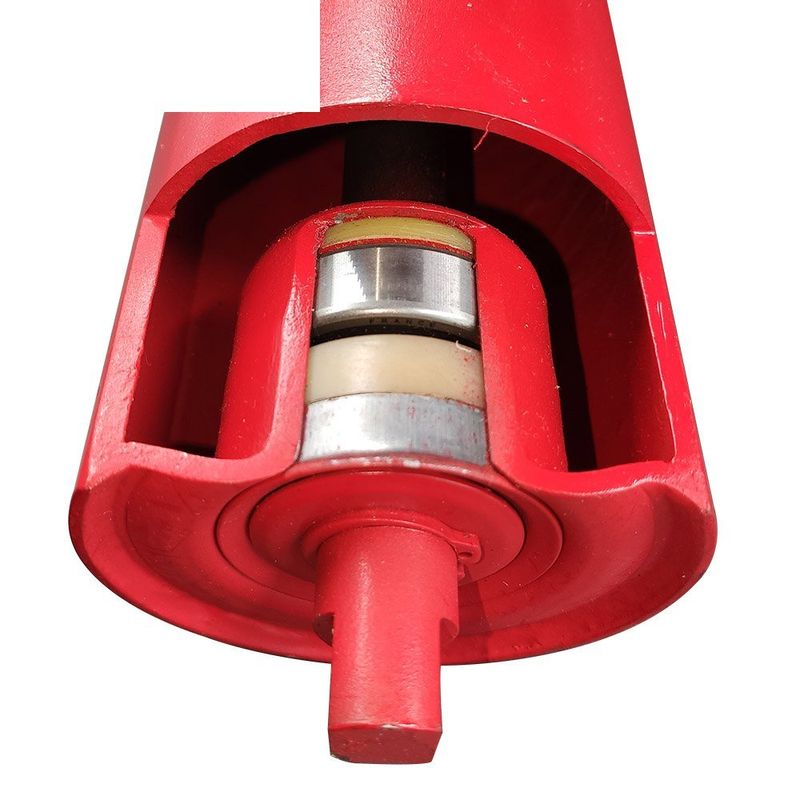

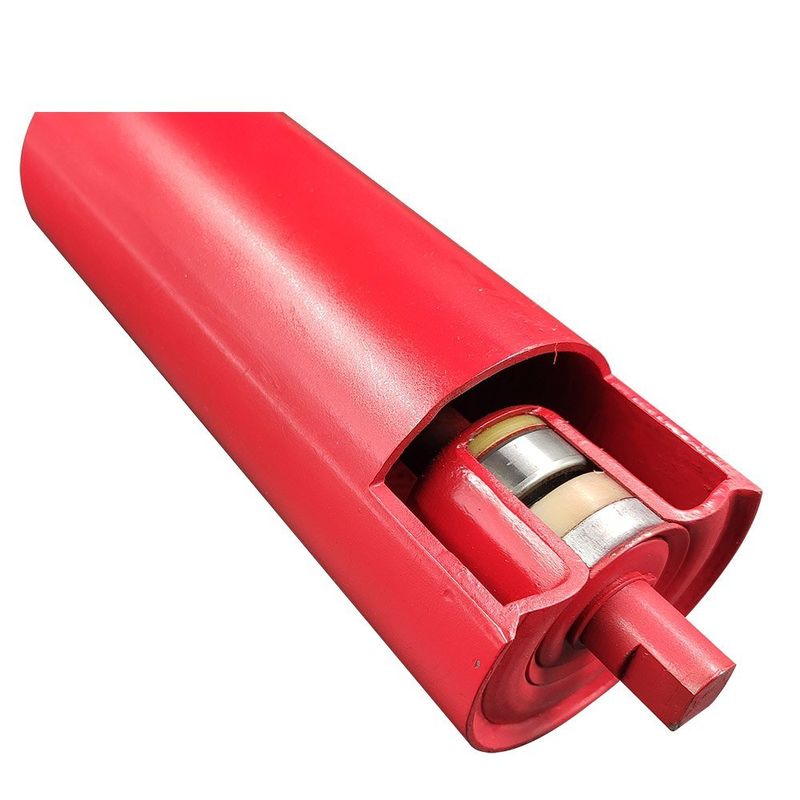

Стальной конвейерный ролик с красным покрытием и валом шестигранного профиля, в сборе с подшипником — для конвейеров на заводах, складах и в логистике. Диаметр, длина, размеры вала, модель подшипника и способ крепления — по чертежу заказчика.

Тип

стальной ролик конвейера

Вал

шестигранного профиля, точные размеры — по чертежу

Покрытие

красное (цвет/окраска ролика)

Применение

заводские, складские и логистические конвейерные линии

Подбор

диаметр, длина, подшипник и крепление — по чертежу заказчика

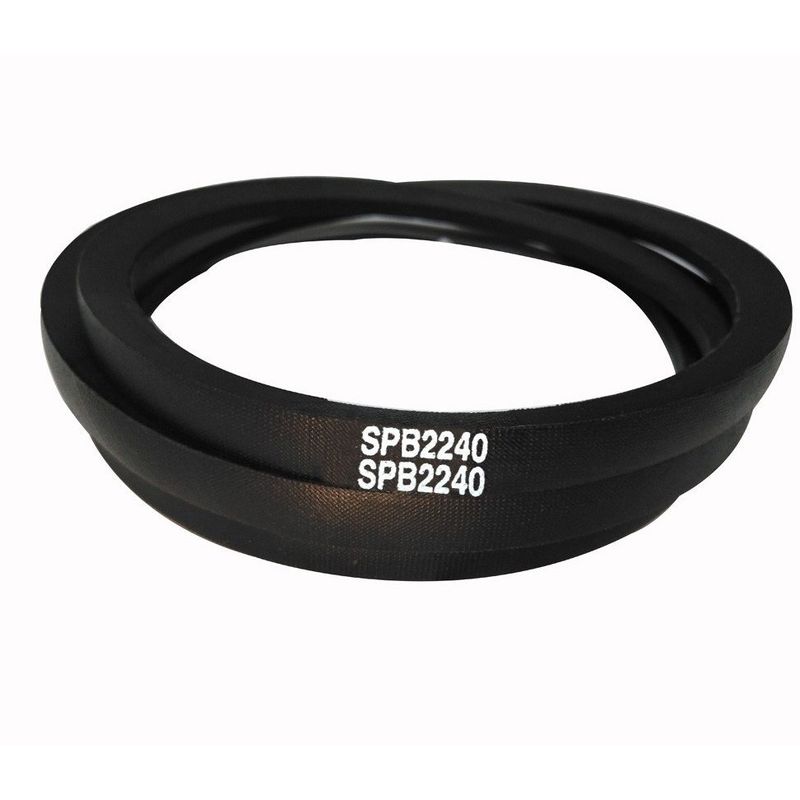

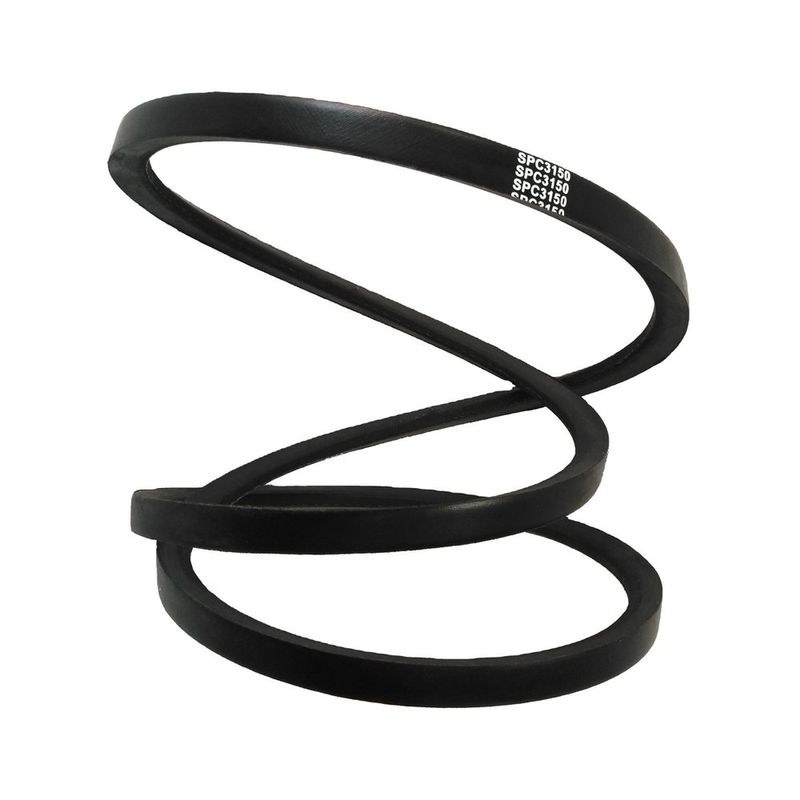

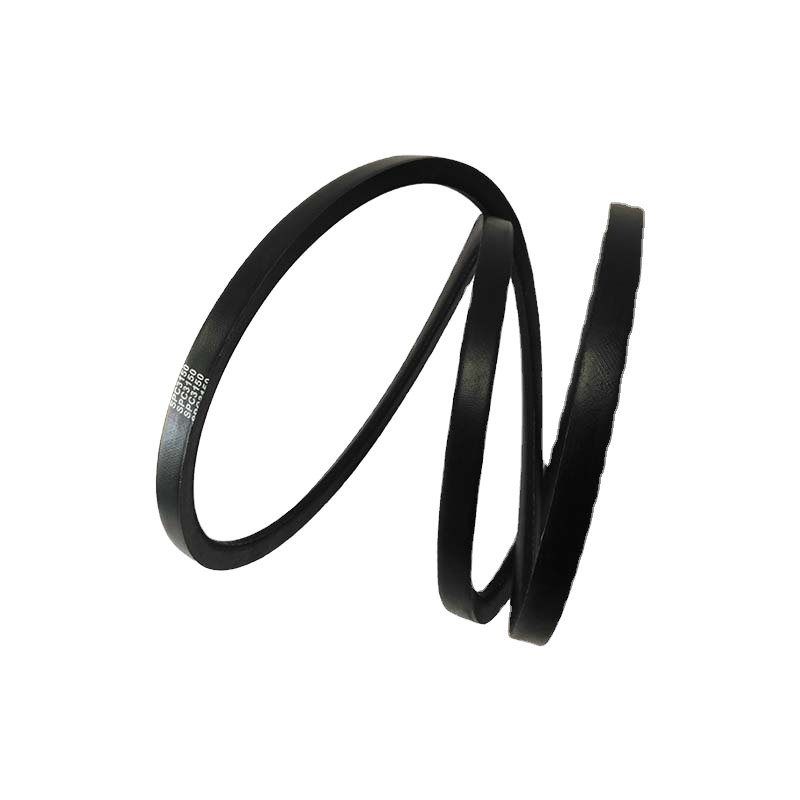

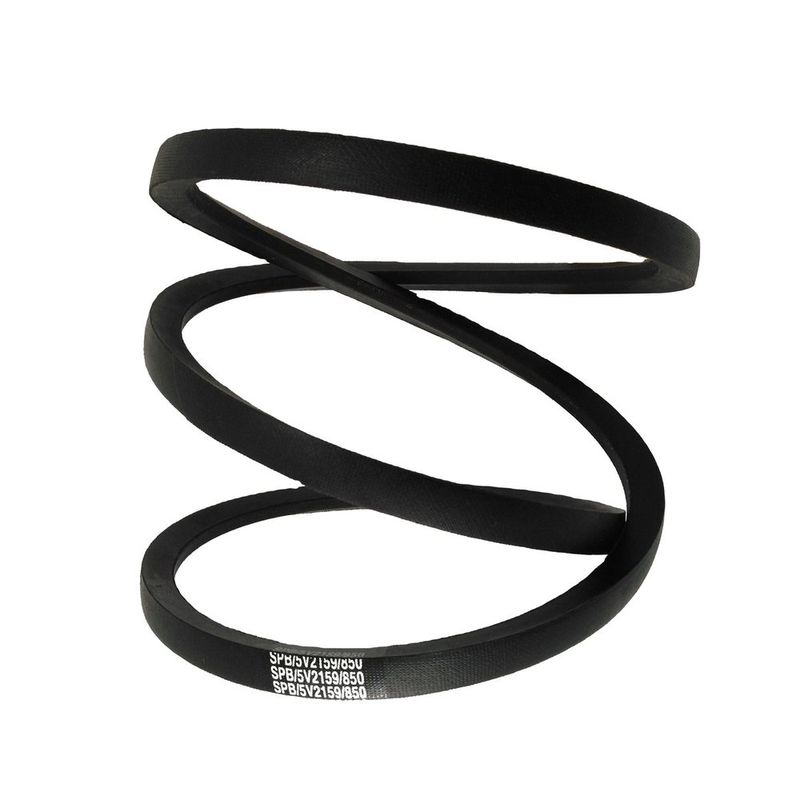

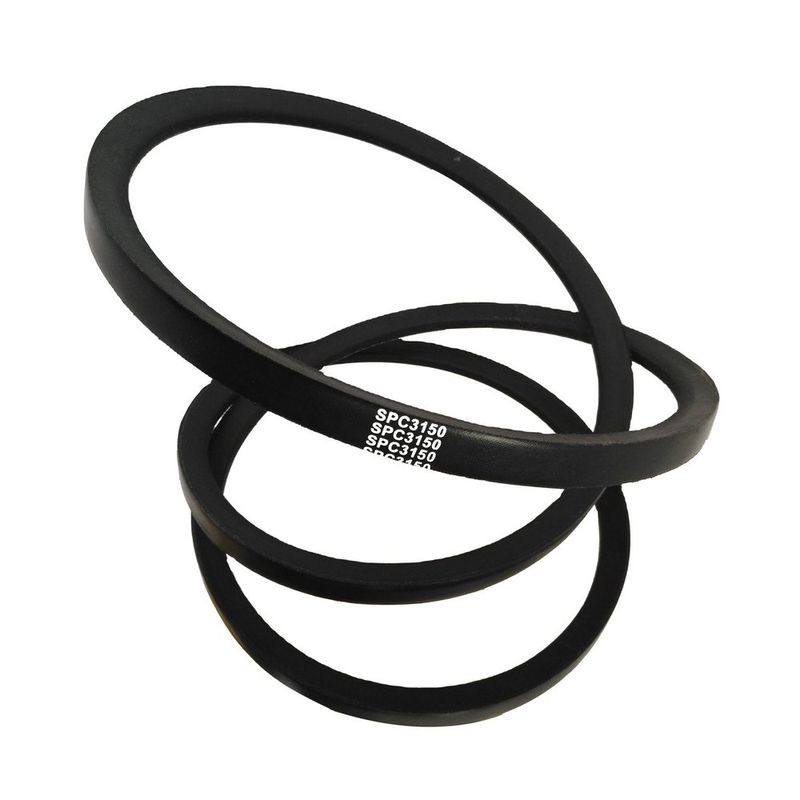

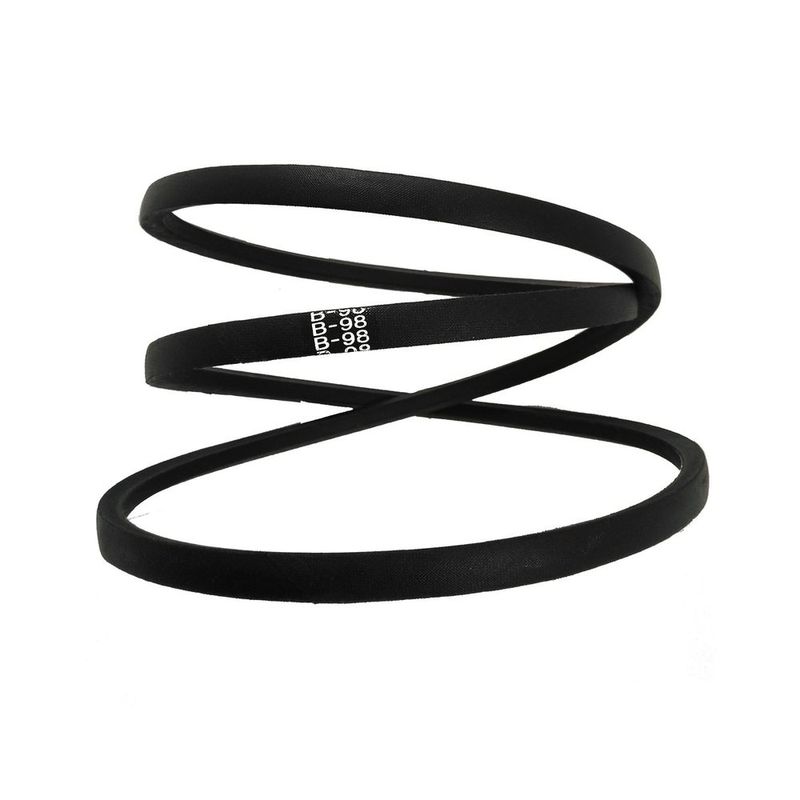

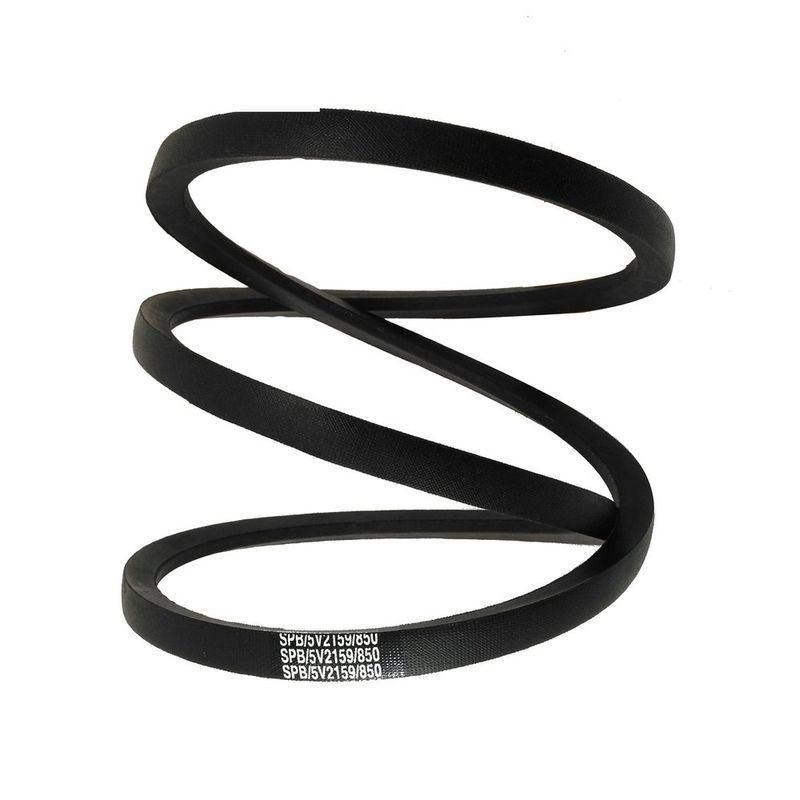

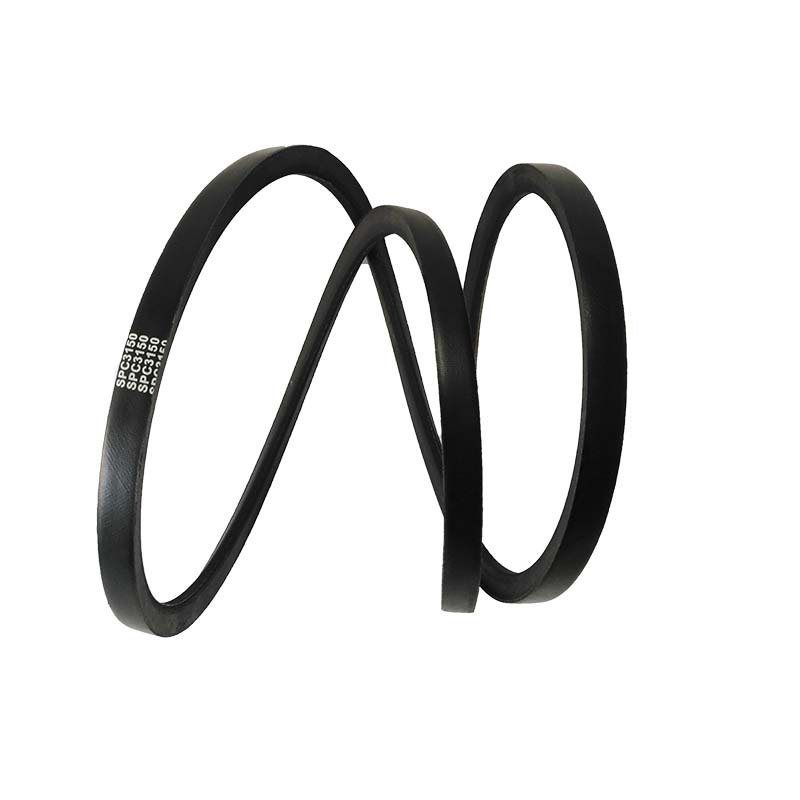

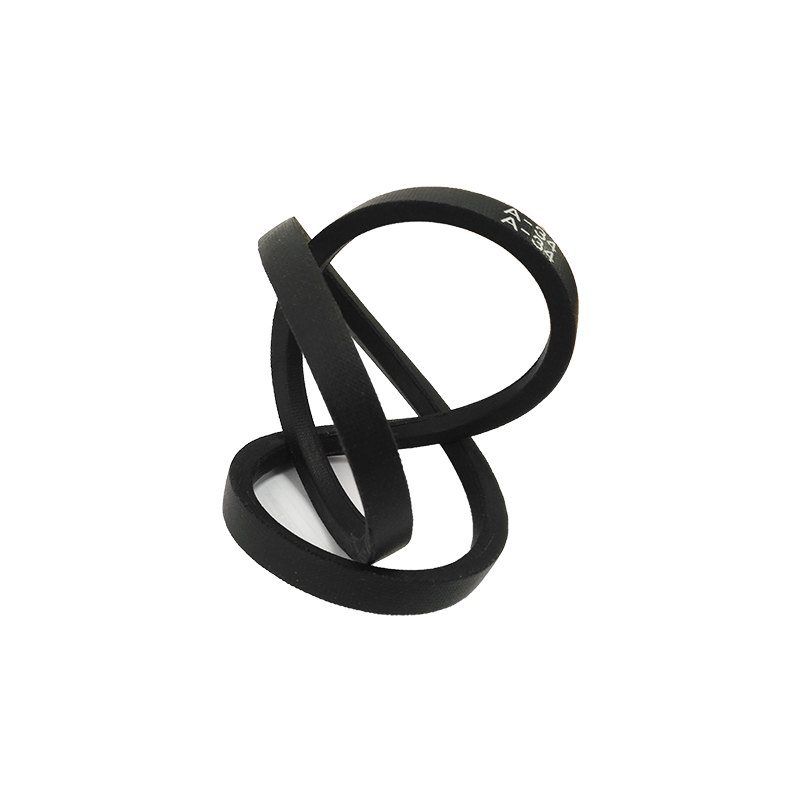

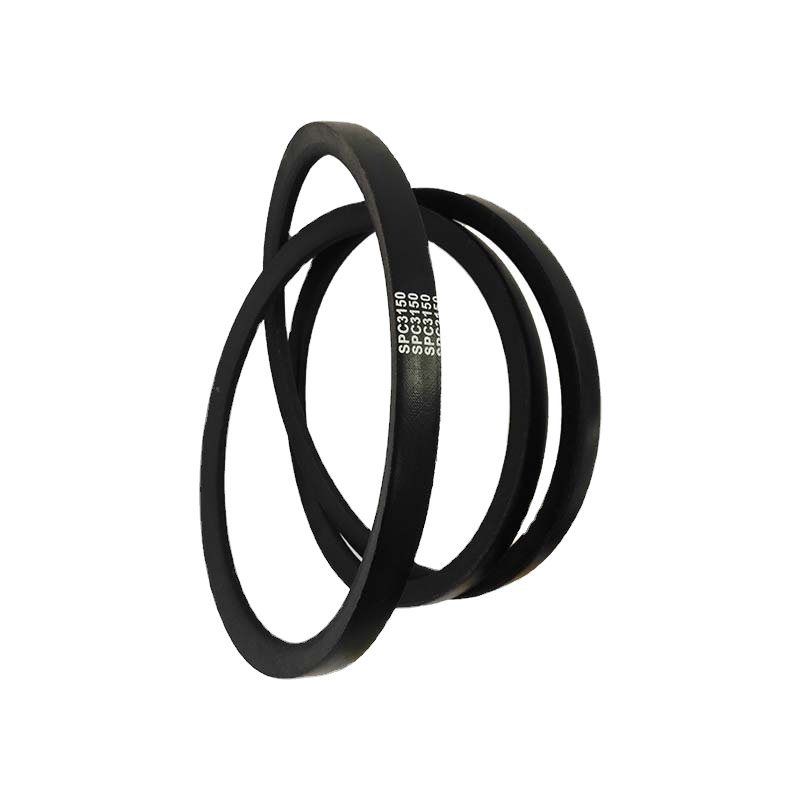

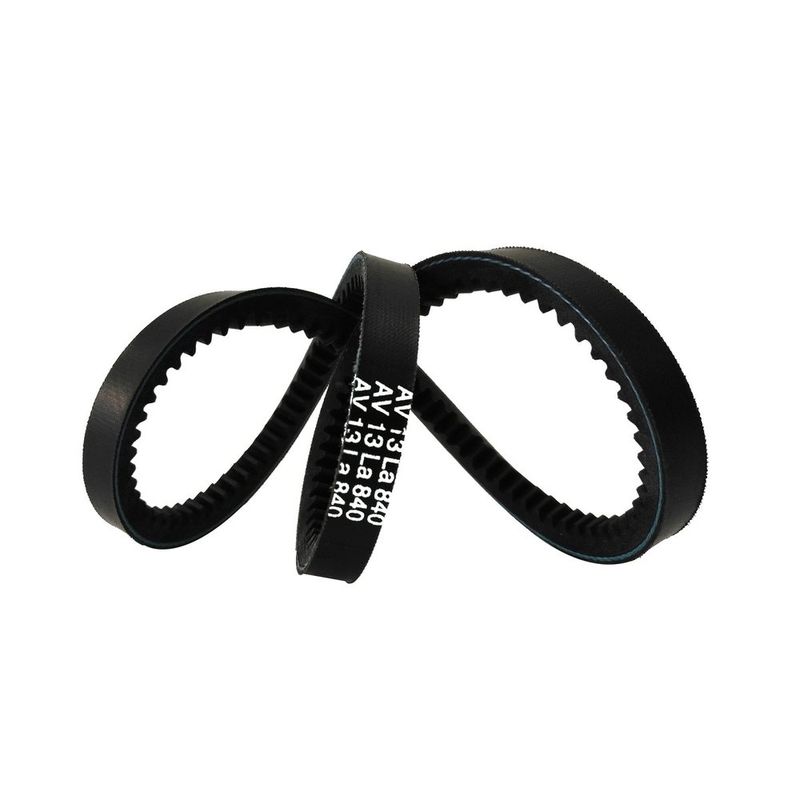

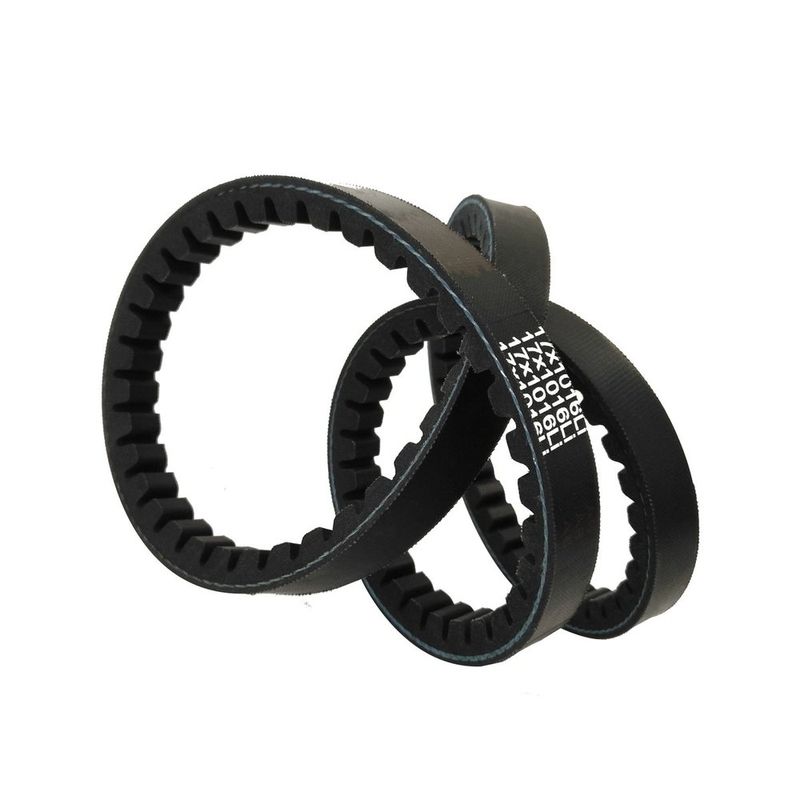

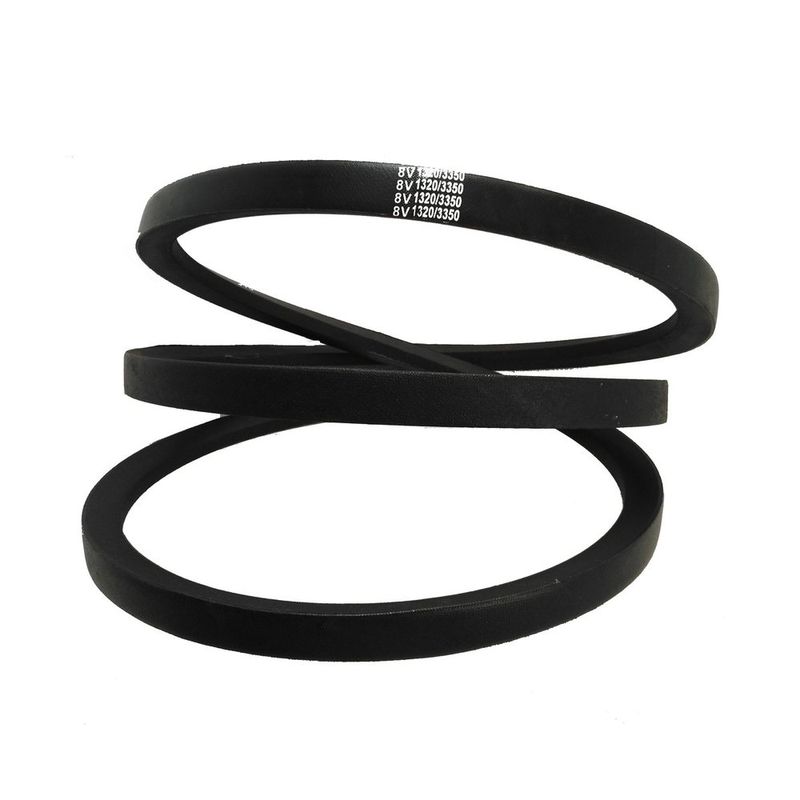

Базовый клиновой ремень в оболочке: резиновый корпус с полиэфирным кордом и хлопко-полиэфирной обёрткой держит паз шкива трением. Подходит как замена на смесителях, дробилках, компрессорах, вентиляционных установках и газонокосилках — берите по маркировке снятого ремня и профилю шкива.

Классические профили

Z/O, A, B, C, D, E — 10×6–38×23 мм, длина 280–17 000 мм, угол 40°

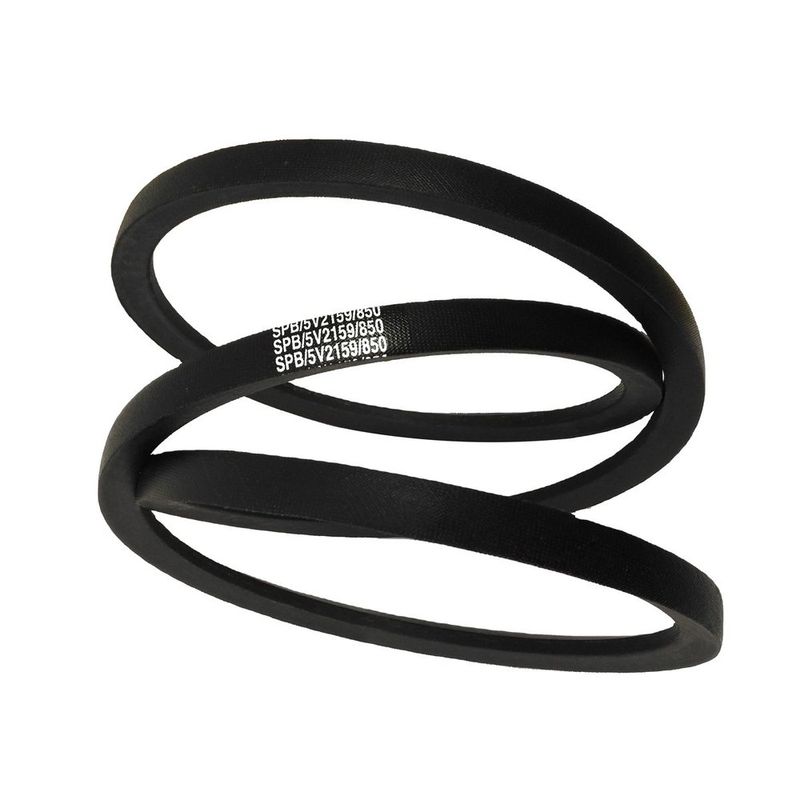

Узкие профили

SPZ, SPA, SPB, SPC (аналоги УО, УА, УБ, УВ) и 3V/5V/8V — длина 375–17 000 мм

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Применение

смесители, дробилки, компрессоры, вентиляция, газонокосилки

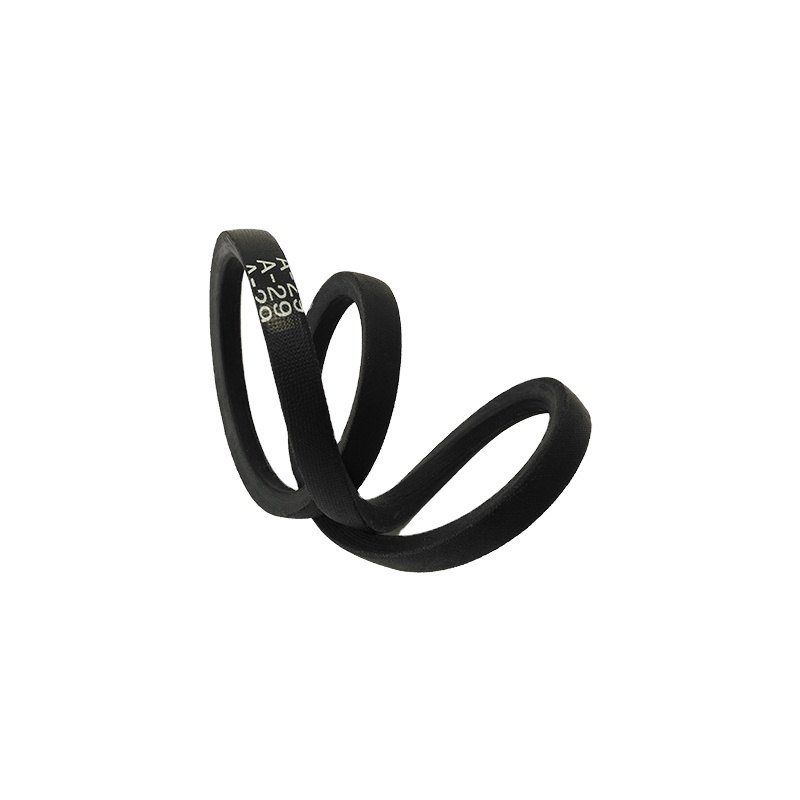

Расширенная линейка классических сечений — от самого узкого K до самого крупного F, длина указана по маркировке Li, как на снятом ремне. Берите по совпадению сечения и длины Li, а не только по ширине шкива.

Сечения

K, Z, A, AB, B, BC, C, CD, D, CE, CL, E, F — 13 профилей

K

8 × 6 мм, длина 356–1041 мм

Z (аналог O)

10 × 6 мм, длина 408–3556 мм

A, AB, B (аналог Б)

13 × 8 мм / 15 × 9 мм / 17 × 11 мм, длина 408–14 910 мм

BC, C (аналог В), CD

20 × 12,5 мм / 22 × 14 мм / 25 × 16 мм, длина 1016–20 955 мм

D (аналог Г), CE, CL

32 × 19 мм / 38 × 14 мм / 45 × 14 мм, длина 1500–21 000 мм

E (аналог Д), F

38 × 23 мм / 50 × 30 мм, длина 2997–21 000 мм

Длина

маркировка Li — сверяйте со снятым ремнём

Угол клина

40°

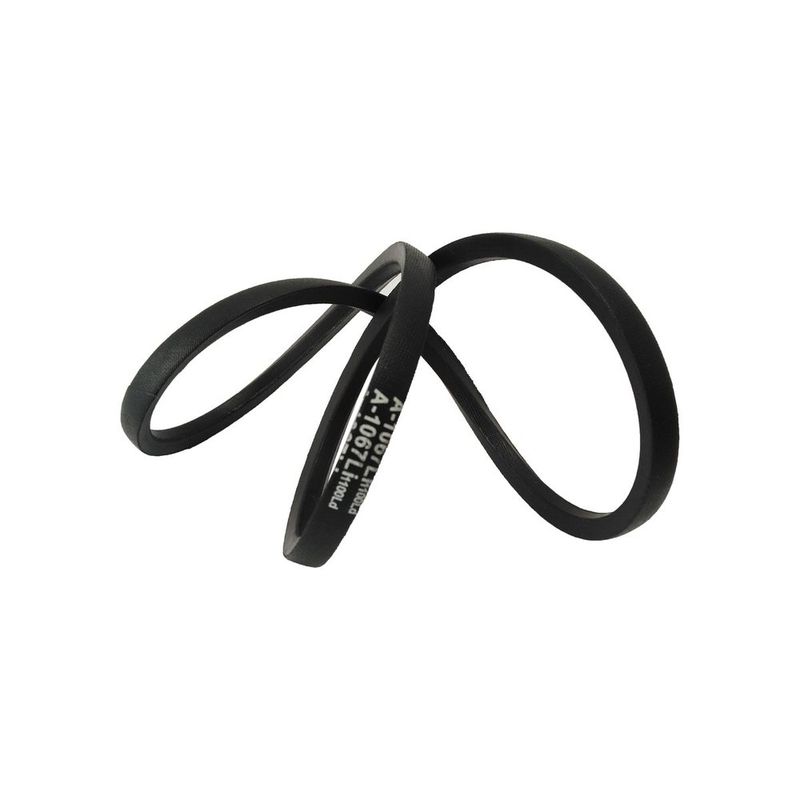

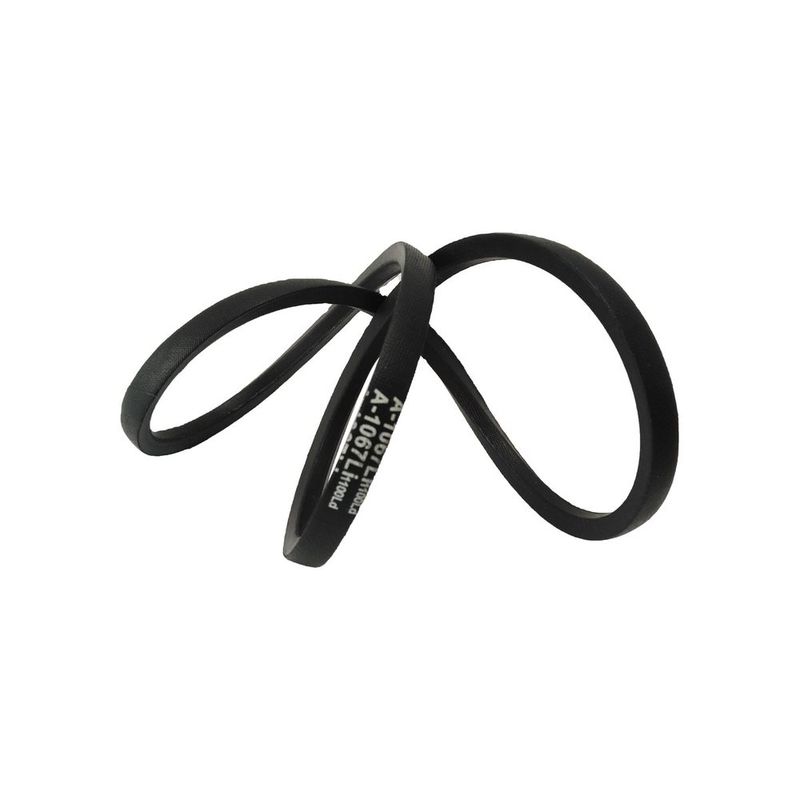

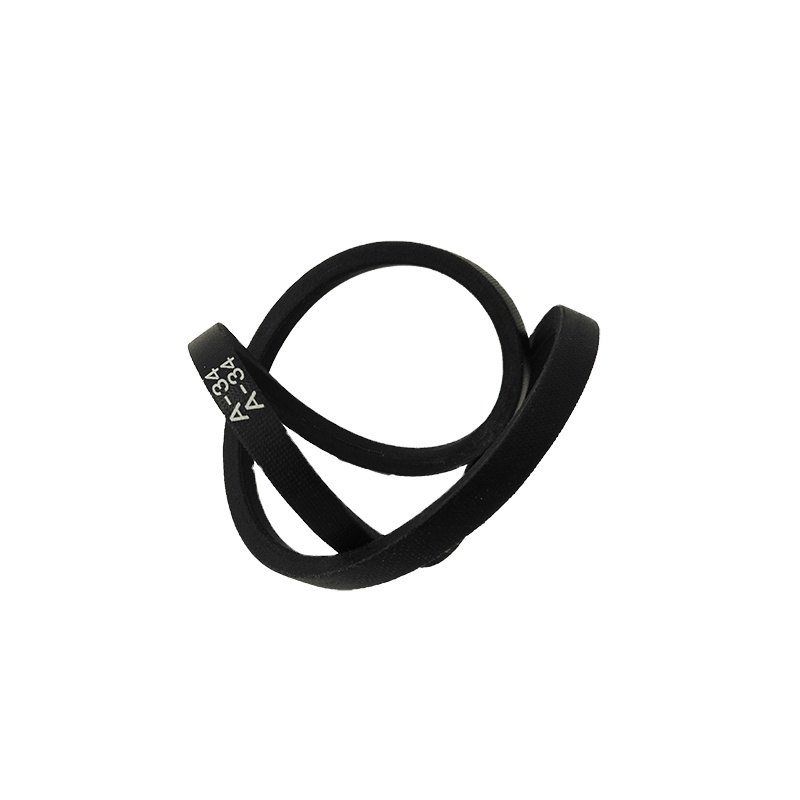

Базовая позиция A-профиля без привязки к конкретной длине — сечение 13 × 8 мм, работает в паре с остальным A-рядом. Длину и марку смотрят по снятому ремню, сечение проверяют по пазу шкива.

Сечение A

13 × 8 мм (аналог А по ГОСТ 1284.1), угол 40°

Длина

330–8000 мм по A-ряду

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Применение

смесители, дробилки, компрессоры, вентиляция, газонокосилки, скарификаторы

Ряд коротких A-профилей фиксированной длины — A15, A16, A17, A18, A19, A20, A21 и A28, каждый со своим готовым размером под паз шкива. Обычно ставят на компрессоры, дробилки, вентиляционные установки и садовую технику — сверяйте маркировку на снятом ремне.

Типоразмеры

A15, A16, A17, A18, A19, A20, A21, A28

Сечение A

13 × 8 мм (аналог А по ГОСТ 1284.1), угол 40°

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Применение

смесители, дробилки, компрессоры, вентиляция, газонокосилки, скарификаторы

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Одна позиция A-профиля фиксированной длины — A27, стандартная замена на приводах со шкивом под сечение A. Работает в паре с остальным A-рядом при подборе по маркировке снятого ремня.

Обозначение

A27

Сечение A

13 × 8 мм (аналог А по ГОСТ 1284.1), угол 40°

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Ещё один типоразмер A-профиля — A32, для шкивов промышленного оборудования на сечение A. Перед заказом сверяют маркировку снятого ремня, диаметр шкивов и межосевое расстояние.

Обозначение

A32

Сечение A

13 × 8 мм (аналог А по ГОСТ 1284.1), угол 40°

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Типоразмер A34 сечения A — для приводов, где длина уже известна по снятому ремню. Подходит для тех же задач, что и весь A-ряд: от вентиляции до дробильного оборудования.

Обозначение

A34

Сечение A

13 × 8 мм (аналог А по ГОСТ 1284.1), угол 40°

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Полтора десятка длин A-профиля одним рядом: A64, A66, A67, A68, A74, A76, A78 и A81–A89. Подбирают по точной маркировке снятого ремня — на этом сечении от позиции к позиции меняется число, а не буква.

Типоразмеры

A64, A66, A67, A68, A74, A76, A78, A81–A89

Сечение A

13 × 8 мм (аналог А по ГОСТ 1284.1), угол 40°

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Длинноразмерный ряд A-профиля — A100, A101, A104, A106, A110, A115, A119, A120, A122, A124, A128, A134, A140. Ставят там, где межосевое расстояние больше, чем у обычных A-ремней, а сечение то же.

Типоразмеры

A100, A101, A104, A106, A110, A115, A119, A120, A122, A124, A128, A134, A140

Сечение A

13 × 8 мм (аналог А по ГОСТ 1284.1), угол 40°

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Три средних и крупных сечения одним рядом — B, C и D, для более тяжёлых приводов, чем стандартный A. Профиль подбирают по пазу шкива, длину — по маркировке снятого ремня.

B (аналог Б)

17 × 11 мм, длина 457–17 000 мм

C (аналог В)

22 × 14 мм, длина 700–17 000 мм

D (аналог Г)

32 × 19 мм, длина 1100–17 000 мм

Угол клина

40°

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Узкие профили SPA, SPB и SPC — компактнее классического ряда при сравнимой передаваемой мощности, экономят место в приводе. Сечения различаются высотой: от 10 мм у SPA до 18 мм у SPC.

SPA (аналог УА)

13 × 10 мм, длина 475–7200 мм

SPB (аналог УБ)

17 × 14 мм, длина 750–17 000 мм

SPC (аналог УВ)

22 × 18 мм, длина 1350–17 000 мм

Угол клина

40°

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Узкий профиль SPC в одном конкретном типоразмере — 7500, для приводов с уже известной длиной ремня. Сечение то же, что у всего SPC-ряда: 22 мм по верху, 18 мм в высоту.

Обозначение

SPC 7500

Сечение SPC (аналог УВ)

22 × 18 мм, угол 40°

Длина

по ряду SPC — 1350–17 000 мм

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Расширенный ряд клиновых ремней под сельскохозяйственный и промышленный привод: классические Z–E, узкие SPZ–SPC и 3V/5V/8V, плюс регулируемые SA/SB/SC. Берут там, где под рукой нужен весь диапазон сечений сразу, а не одна позиция.

Классические профили

Z/O, A, B, C, D, E — 10×6–38×23 мм, длина 280–17 000 мм, угол 40°

Узкие профили

SPZ, SPA, SPB, SPC (аналоги УО, УА, УБ, УВ) и 3V/5V/8V — длина 375–17 000 мм

Прочие сечения

3L 9,8 × 5,6 мм, 4L 12,7 × 8 мм, 5L 16,8 × 10,5 мм, 8,5×8 — 10,5 × 8 мм

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Применение

сельхозтехника и промышленный привод

Клиновой ремень под сборную маркировку «A42 B D O SPC AC Fan V-Belt 3V1000 A30» — так её пишут в заявках на ремни вентиляторов. Профиль и длину сверяют по снятому ремню и пазу шкива.

Маркировка

A42 · B · D · O · SPC · 3V1000 · A30 — сверяется по снятому ремню

Классические профили

Z/O, A, B, C, D, E — 10×6–38×23 мм, длина 280–17 000 мм, угол 40°

Узкие профили

SPZ, SPA, SPB, SPC (аналоги УО, УА, УБ, УВ) и 3V/5V/8V — длина 375–17 000 мм

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Резиновый корпус из двух слоёв — рабочего и буферного — рассчитан на неравномерную нагрузку. Профили стандартные: классические Z–E и узкие SPZ–SPC; длину и сечение сверяют по снятому ремню.

Классические профили

Z/O, A, B, C, D, E — 10×6–38×23 мм, длина 280–17 000 мм, угол 40°

Узкие профили

SPZ, SPA, SPB, SPC (аналоги УО, УА, УБ, УВ) и 3V/5V/8V — длина 375–17 000 мм

Резина

двухслойная NR/SBR — верхний и буферный слои, корд полиэфирный

Обёртка

хлопко-полиэфирная канва

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Корд с пониженным удлинением: натяжение держится стабильнее на приводах, где важна точная синхронизация. Профили стандартные: классические Z–E и узкие SPZ–SPC.

Классические профили

Z/O, A, B, C, D, E — 10×6–38×23 мм, длина 280–17 000 мм, угол 40°

Узкие профили

SPZ, SPA, SPB, SPC (аналоги УО, УА, УБ, УВ) и 3V/5V/8V — длина 375–17 000 мм

Корд

полиэфирный, с пониженным удлинением

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Ходовой типоразмерный ряд без специальных модификаций — классические Z–E, узкие SPZ–SPC и многоручьевые исполнения. Длины и количество согласуем в заявке.

Классические профили

Z/O, A, B, C, D, E — 10×6–38×23 мм, длина 280–17 000 мм, угол 40°

Узкие профили

SPZ, SPA, SPB, SPC (аналоги УО, УА, УБ, УВ) и 3V/5V/8V — длина 375–17 000 мм

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Исполнение

одинарное или многопрядное (банд) — число прядей по заявке

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Позиция под привод бетоносмесителя и похожего строительного оборудования — цементная пыль, вибрация и частые пуски требуют обычного крепкого клинового ремня, а не специального состава. Сечение и длину подбирают по снятому ремню и пазу шкива.

Классические профили

Z/O, A, B, C, D, E — 10×6–38×23 мм, длина 280–17 000 мм, угол 40°

Узкие профили

SPZ, SPA, SPB, SPC (аналоги УО, УА, УБ, УВ) и 3V/5V/8V — длина 375–17 000 мм

Условия эксплуатации

цементная пыль, вибрация, частые пуски-остановы

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Тот же ряд Z–E и узких профилей, что и в промышленном приводе, — для малой техники и мотор-редукторов. Типоразмер сверяют по маркировке снятого ремня.

Классические профили

Z/O, A, B, C, D, E — 10×6–38×23 мм, длина 280–17 000 мм, угол 40°

Узкие профили

SPZ, SPA, SPB, SPC (аналоги УО, УА, УБ, УВ) и 3V/5V/8V — длина 375–17 000 мм

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Применение

малые приводы и промышленное оборудование — по маркировке

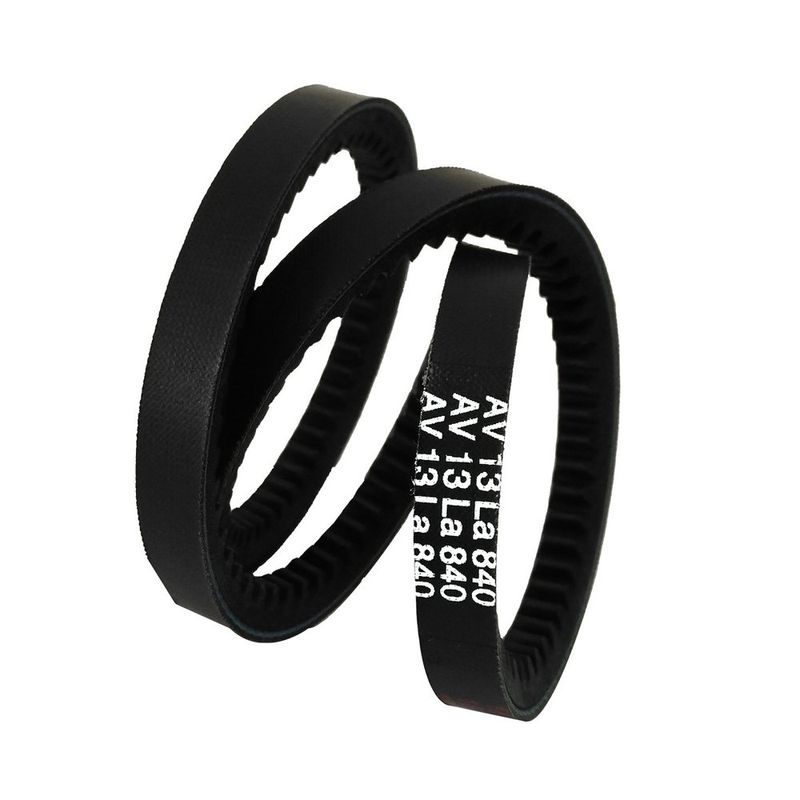

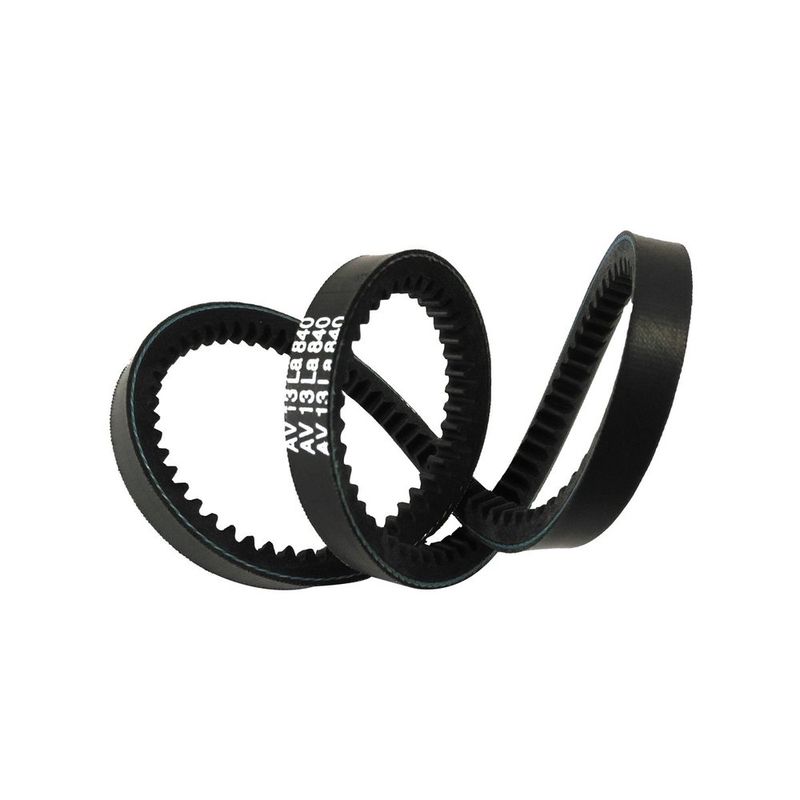

Зубчатый клиновой ремень AX — вариант классического клинового ремня с насечками на внутренней стороне, которые снижают напряжение изгиба на малых шкивах. Резина NR/SBR, полиэфирный корд и полиэфирно-хлопковая обёртка выдерживают от −55 до +70 °C.

Резина

NR/SBR — верхний, буферный и нижний слои

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −55 до +70 °C

Стандарт

статическая проводимость по ISO 1813

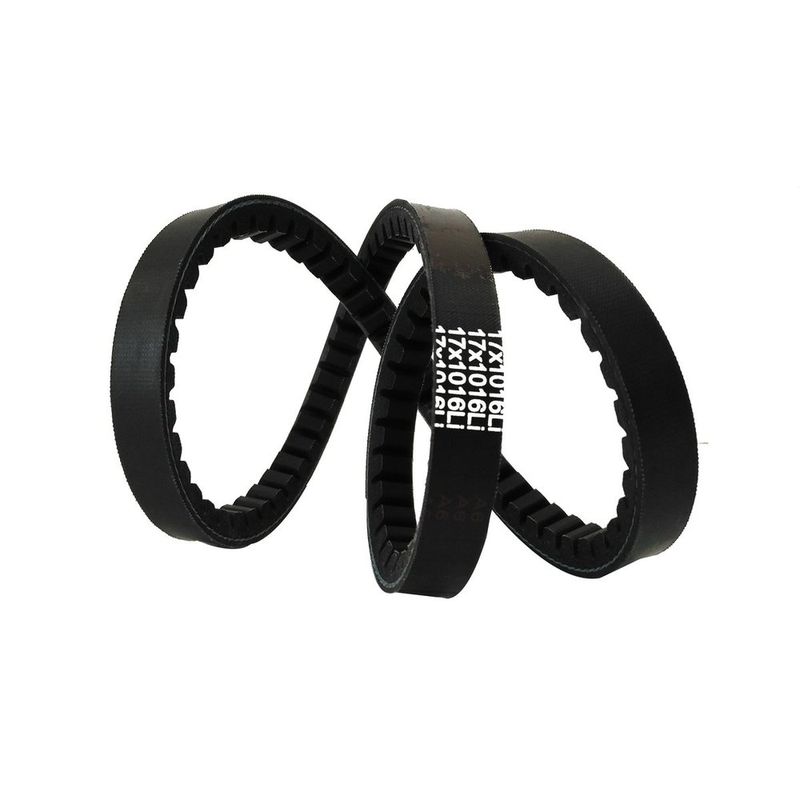

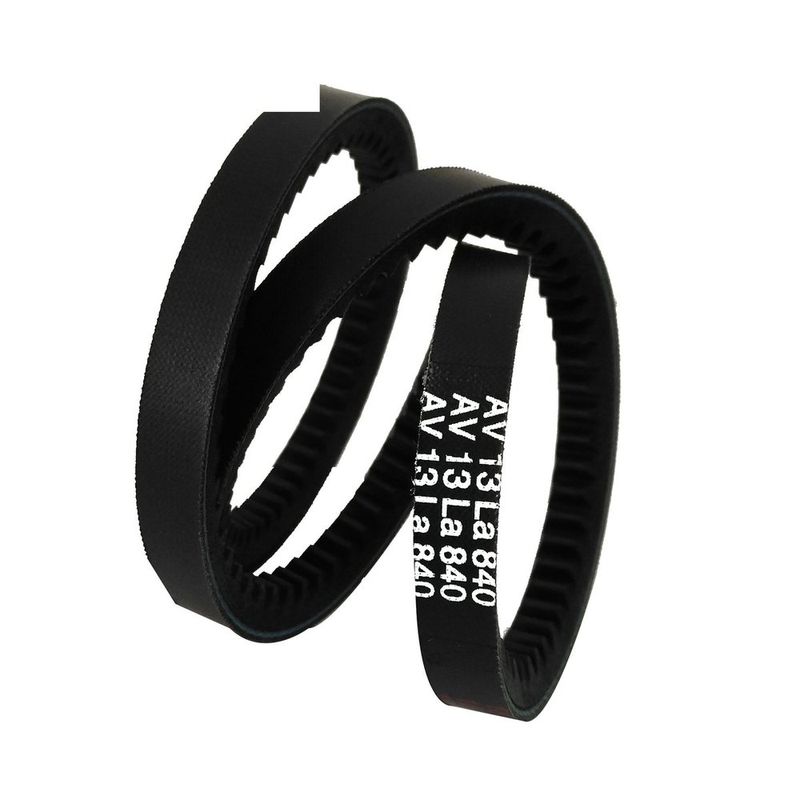

Зубчатый клиновой ремень AX77 — типоразмер линейки AX для приводов дробилок, компрессоров и вентиляционных систем. Резина NR/SBR с полиэфирным кордом и полиэфирно-хлопковой обёрткой выдерживает от −55 до +70 °C.

Резина

NR/SBR — верхний, буферный и нижний слои

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −55 до +70 °C

Стандарт

статическая проводимость по ISO 1813

Зубчатый клиновой ремень BX используют на приводах насосов, вентиляторов, дробилок и буровых установок взамен изношенного оригинала. Резина CR с полиэфирным кордом и полиэфирно-хлопковой обёрткой выдерживает от −50 до +120 °C.

Резина

CR (хлоропреновый каучук)

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −50 до +120 °C

Стандарт

статическая проводимость по ISO 1813

Зубчатый клиновой ремень BX79 применяют на приводах дробилок, компрессоров и вентиляционных установок взамен изношенного оригинала. Резина NR/SBR, полиэфирный корд и полиэфирно-хлопковая обёртка выдерживают от −55 до +70 °C; точные размеры сверяют по маркировке или чертежу снятого ремня.

Резина

NR/SBR — верхний, буферный и нижний слои

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −55 до +70 °C

Стандарт

статическая проводимость по ISO 1813

Зубчатый клиновой ремень CX — более широкий профиль той же линейки, что и BX, для насосов, вентиляторов, дробилок и буровых установок. Резина CR с полиэфирным кордом и полиэфирно-хлопковой обёрткой выдерживает от −50 до +120 °C.

Резина

CR (хлоропреновый каучук)

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −50 до +120 °C

Стандарт

статическая проводимость по ISO 1813

Узкий зубчатый клиновой ремень XPZ сечением 10 × 8 мм ставят на компактные приводы насосов, вентиляторов и компрессоров. Резина CR с полиэфирным кордом и полиэфирно-хлопковой обёрткой выдерживает от −50 до +120 °C.

Профиль

XPZ, 10 × 8 мм, угол 40°

Резина

CR (хлоропреновый каучук)

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −50 до +120 °C

Узкий зубчатый клиновой ремень XPA сечением 13 × 10 мм — на ступень шире XPZ, для тех же приводов насосов, вентиляторов и компрессоров. Резина CR, полиэфирный корд и полиэфирно-хлопковая обёртка выдерживают от −50 до +120 °C.

Профиль

XPA, 13 × 10 мм, угол 40°

Резина

CR (хлоропреновый каучук)

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −50 до +120 °C

Узкий зубчатый клиновой ремень XPB сечением 17 × 14 мм подходит для более нагруженных приводов насосов и компрессоров, чем XPZ и XPA. Резина CR, полиэфирный корд и полиэфирно-хлопковая обёртка выдерживают от −50 до +120 °C.

Профиль

XPB, 17 × 14 мм, угол 40°

Резина

CR (хлоропреновый каучук)

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −50 до +120 °C

Зубчатый клиновой ремень XPC сечением 22 × 18 мм — самый широкий из узких профилей линейки, для тяжелонагруженных приводов насосов, компрессоров и буровых установок. Резина CR, полиэфирный корд и полиэфирно-хлопковая обёртка выдерживают от −50 до +120 °C.

Профиль

XPC, 22 × 18 мм, угол 40°

Резина

CR (хлоропреновый каучук)

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −50 до +120 °C

Зубчатый клиновой ремень 3VX сечением 9,5 × 8 мм выпускают длиной от 375 до 3353 мм — самый ходовой узкий профиль для приводов насосов и вентиляторов. Резина CR, полиэфирный корд и полиэфирно-хлопковая обёртка выдерживают от −50 до +120 °C.

Профиль

3VX, 9,5 × 8 мм, угол 40°

Длина

375–3353 мм

Резина

CR (хлоропреновый каучук)

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −50 до +120 °C

Зубчатый клиновой ремень 9.5X сечением 10 × 8 мм ставят на приводы насосов, вентиляторов и компрессоров — там же, где используют узкие профили ряда XPZ–3VX. Резина CR, полиэфирный корд и полиэфирно-хлопковая обёртка выдерживают от −50 до +120 °C.

Профиль

9.5X, 10 × 8 мм, угол 40°

Резина

CR (хлоропреновый каучук)

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −50 до +120 °C

Зубчатый клиновой ремень 5VX сечением 16 × 13,5 мм выпускают длиной от 795 до 17000 мм — профиль для более тяжёлых приводов, чем 3VX. Резина CR, полиэфирный корд и полиэфирно-хлопковая обёртка выдерживают от −50 до +120 °C.

Профиль

5VX, 16 × 13,5 мм, угол 40°

Длина

795–17000 мм

Резина

CR (хлоропреновый каучук)

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −50 до +120 °C

Зубчатый клиновой ремень 8VX сечением 25,4 × 23 мм — самый широкий в узкой серии, для самых нагруженных приводов промышленного оборудования. Резина CR, полиэфирный корд и полиэфирно-хлопковая обёртка выдерживают от −50 до +120 °C.

Профиль

8VX, 25,4 × 23 мм, угол 40°

Резина

CR (хлоропреновый каучук)

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −50 до +120 °C

Зубчатый клиновой ремень серии A/B/C ставят на приводы сельхозмашин, а также насосов, вентиляторов и дробилок — там же, где и остальные ремни этого ряда. Резина CR, полиэфирный корд и полиэфирно-хлопковая обёртка выдерживают от −50 до +120 °C; профиль и длину подтверждают по маркировке снятого ремня.

Резина

CR (хлоропреновый каучук)

Корд

полиэфирный

Обёртка

полиэфирно-хлопковая ткань

Температура

от −50 до +120 °C

Стандарт

статическая проводимость по ISO 1813

Применение

приводы сельхозмашин и промышленного оборудования

Клиновой ремень с открытыми боковинами и зубчатым профилем выпускают в размерном ряду от XPZ до 8VX для приводов вентиляторов, насосов и компрессоров. Резина CR, полиэфирный корд и полиэфирно-хлопковая обёртка выдерживают от −50 до +120 °C.

Профиль XPZ

10 × 8 мм, угол 40°

Профиль XPA

13 × 10 мм, угол 40°

Профиль XPB

17 × 14 мм, угол 40°

Профиль XPC

22 × 18 мм, угол 40°

Профиль 3VX

9,5 × 8 мм, угол 40°

Профиль 5VX

16 × 13,5 мм, угол 40°

Профиль 8VX

25,4 × 23 мм, угол 40°

Резина

CR, полиэфирный корд, полиэфирно-хлопковая обёртка

Температура

от −50 до +120 °C

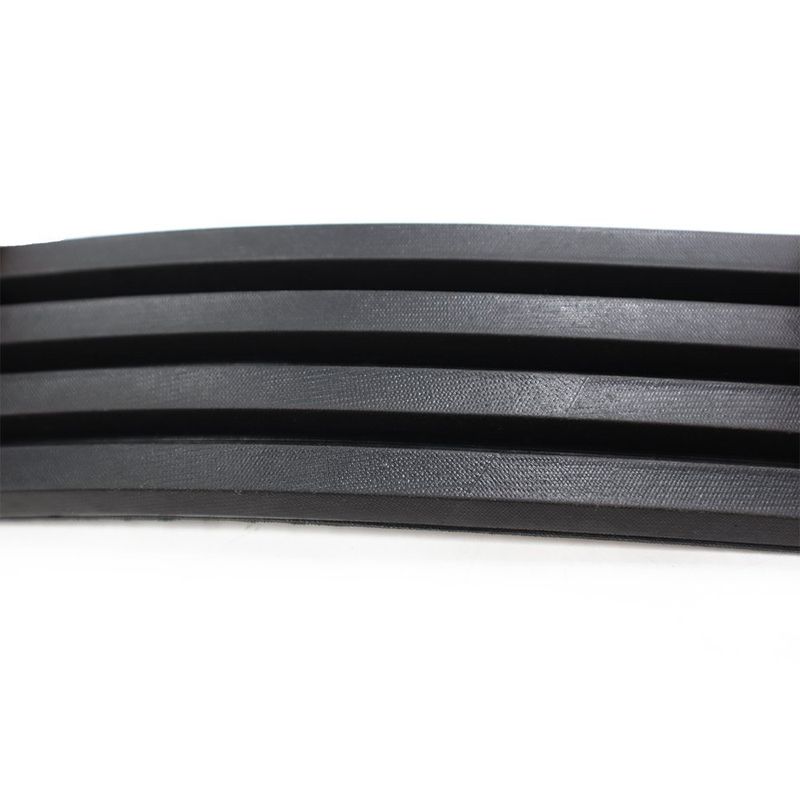

Несколько прядей одного сечения работают вместе и держат нагрузку жатки или комбайна равномернее, чем один ремень. Число прядей, сечение и длину подбирают по снятому комплекту и пазу шкива.

Исполнение

многопрядный (банд) — число прядей по заявке

Классические профили

Z/O, A, B, C, D, E — 10×6–38×23 мм, длина 280–17 000 мм, угол 40°

Узкие профили

SPZ, SPA, SPB, SPC (аналоги УО, УА, УБ, УВ) и 3V/5V/8V — длина 375–17 000 мм

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Условия эксплуатации

растительные остатки, пыль, частые пуски-остановы

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

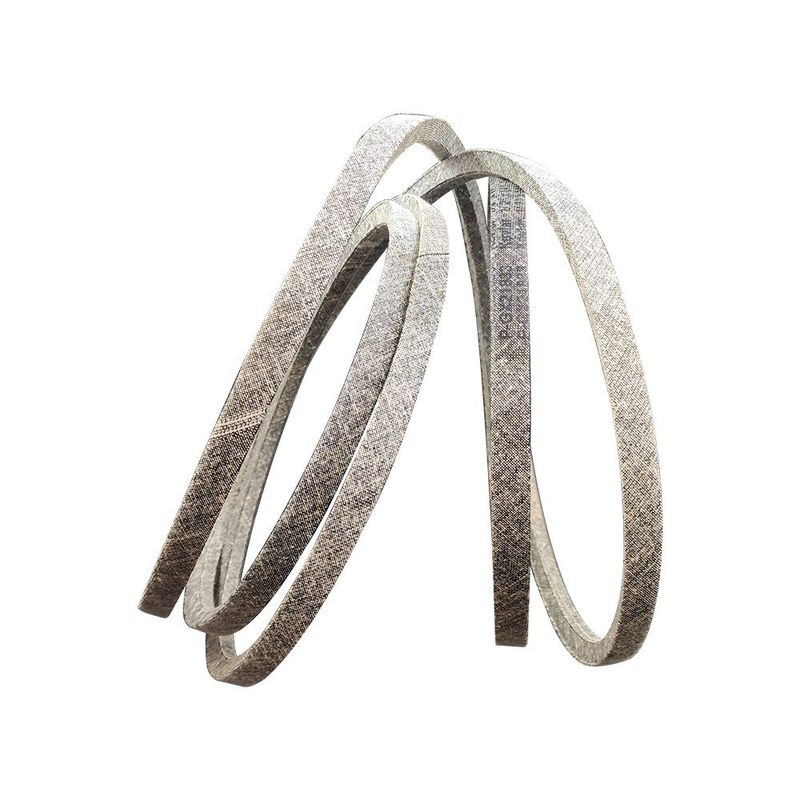

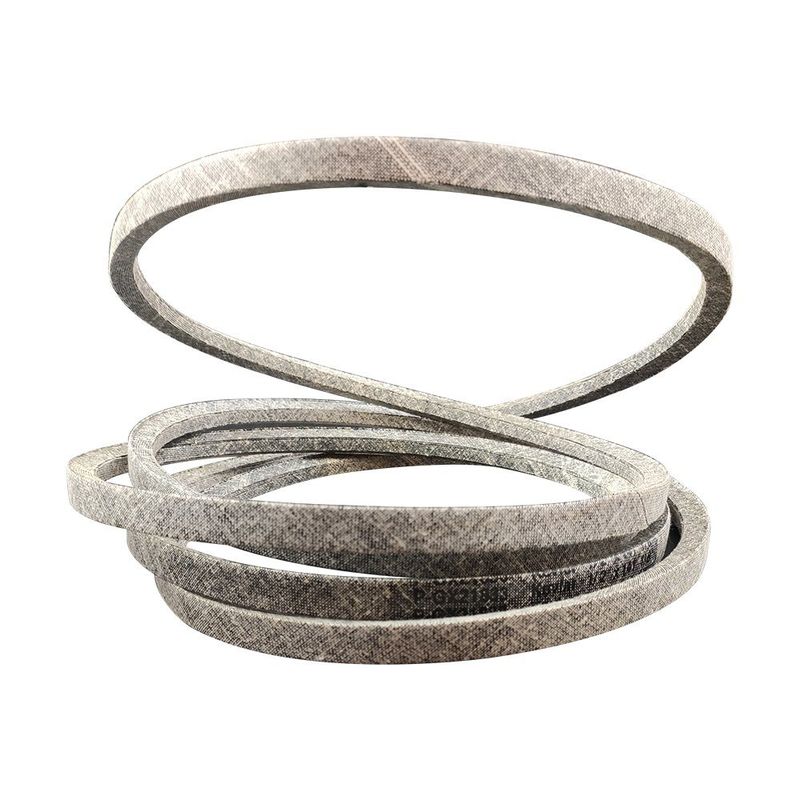

Кевларовый корд вместо полиэфирного и однослойное прорезинивание вместо двустороннего: при работе меньше сыплется резиновая пыль. Ставят на газонокосилки, садовые тракторы и похожую технику вместо обычного клинового ремня.

Корд

кевларовый (у обычного клинового ремня — полиэфирный)

Резина

CR вместо NR + CR

Ткань обёртки

синяя/белая, прорезинена с одной стороны

Осыпание пыли

меньше резиновой пыли, чем у обычного ремня

Профили

классические Z/O–E, узкие 3V/5V/8V/SPZ–SPC, специальные 3L/4L/5L/8,5×8

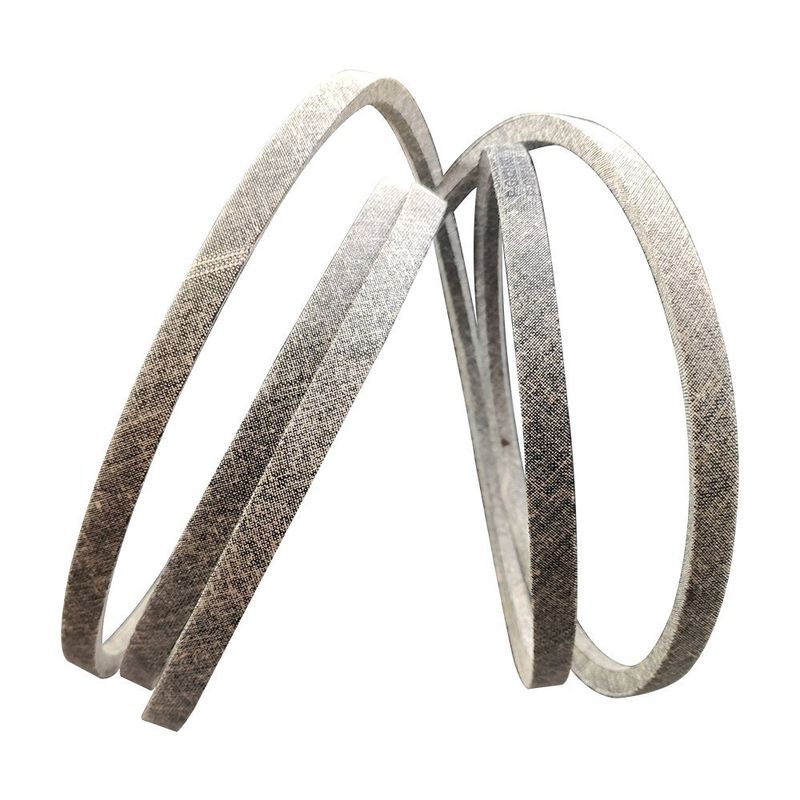

Та же кевларовая конструкция, что и в садовой линейке, с расчётом на больший ресурс, чем у классического клинового ремня. Подходит для газонокосилок и другой техники с приводом от клинового ремня.

Корд

кевларовый (у обычного клинового ремня — полиэфирный)

Резина

CR вместо NR + CR

Ткань обёртки

синяя/белая, прорезинена с одной стороны

Профили

классические Z/O–E, узкие 3V/5V/8V/SPZ–SPC, специальные 3L/4L/5L/8,5×8

Та же кевларовая замена классическому ремню, но список техники шире: газонокосилки, снегоуборщики и садовые тракторы. Подбирают по маркировке снятого ремня — профиль и длина у кевларовой и обычной версии совпадают.

Корд

кевларовый (у обычного клинового ремня — полиэфирный)

Резина

CR вместо NR + CR

Ткань обёртки

синяя/белая, прорезинена с одной стороны

Техника

газонокосилки, снегоуборщики, садовые тракторы

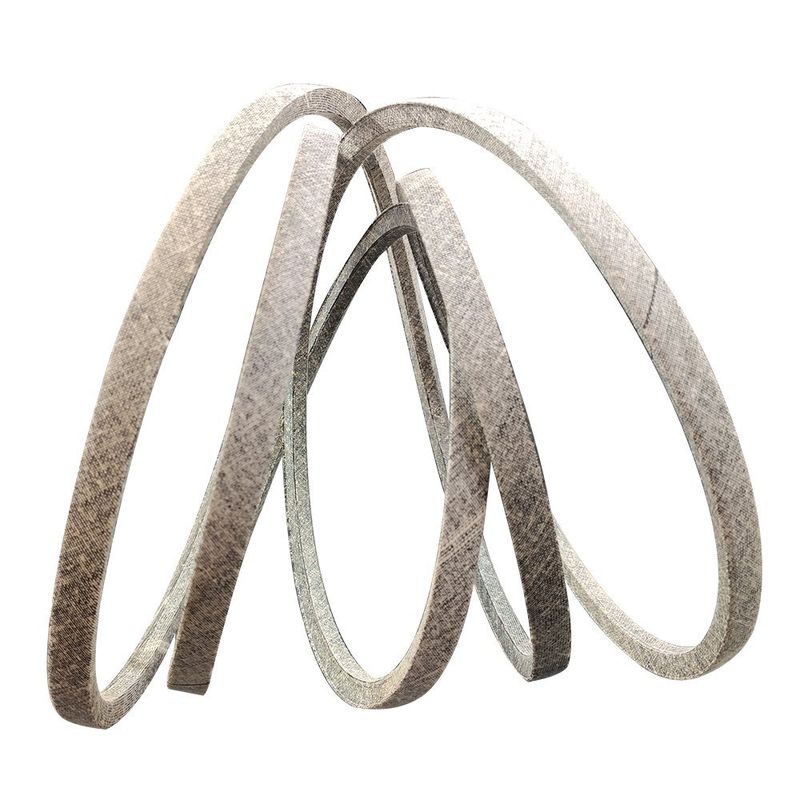

Обычный, не кевларовый клиновой ремень для косилок и садовой техники — тот же резинокордный ряд Z–E, что и в промышленном приводе. Берут, когда важен не облегчённый корд, а точное совпадение сечения и длины со снятым ремнём.

Классические профили

Z/O, A, B, C, D, E — 10×6–38×23 мм, длина 280–17 000 мм, угол 40°

Узкие профили

SPZ, SPA, SPB, SPC (аналоги УО, УА, УБ, УВ) и 3V/5V/8V — длина 375–17 000 мм

Конструкция

резина NR/SBR, корд полиэфирный, обёртка хлопко-полиэфирная

Применение

газонокосилки, садовые тракторы и другое оборудование с приводом от клинового шкива

Температура

от −55 до +70 °C

Электростатика

антистатическое исполнение по ISO 1813

Многоручьевой (поликлиновой) ремень серии PJ/PK/PL передаёт крутящий момент через рёбра профиля, входящие в канавки шкива. Профиль, число рёбер и рабочую длину подбирают по маркировке снятого ремня или образцу.

Тип

поликлиновой (многоручьевой) ремень, профили PJ, PK, PL

Передача

через контакт рёбер профиля с канавками шкива

Подбор

по маркировке снятого ремня, числу рёбер и рабочей длине

Применение

приводы промышленного оборудования

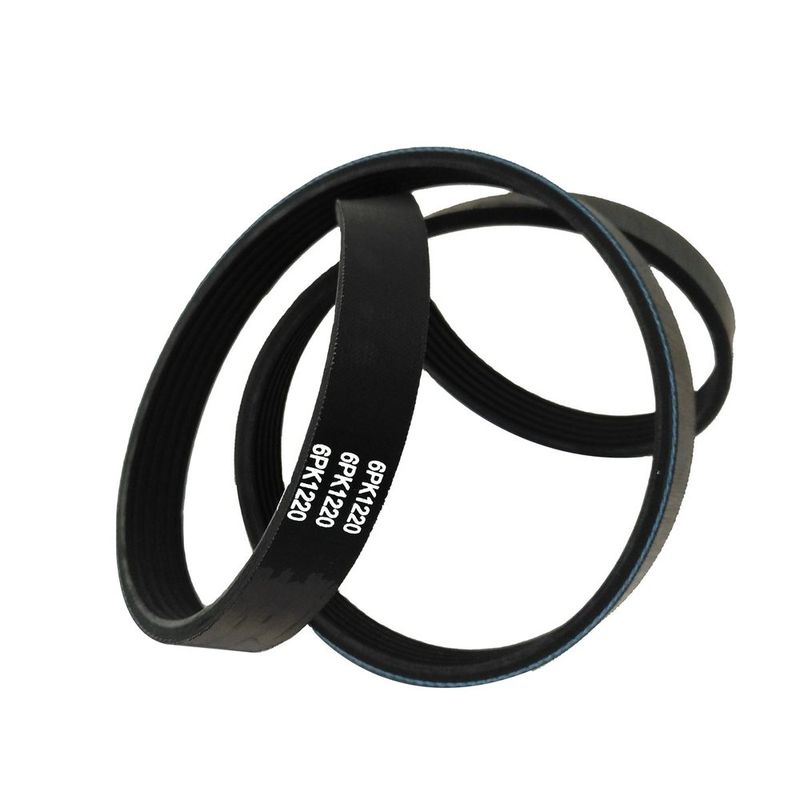

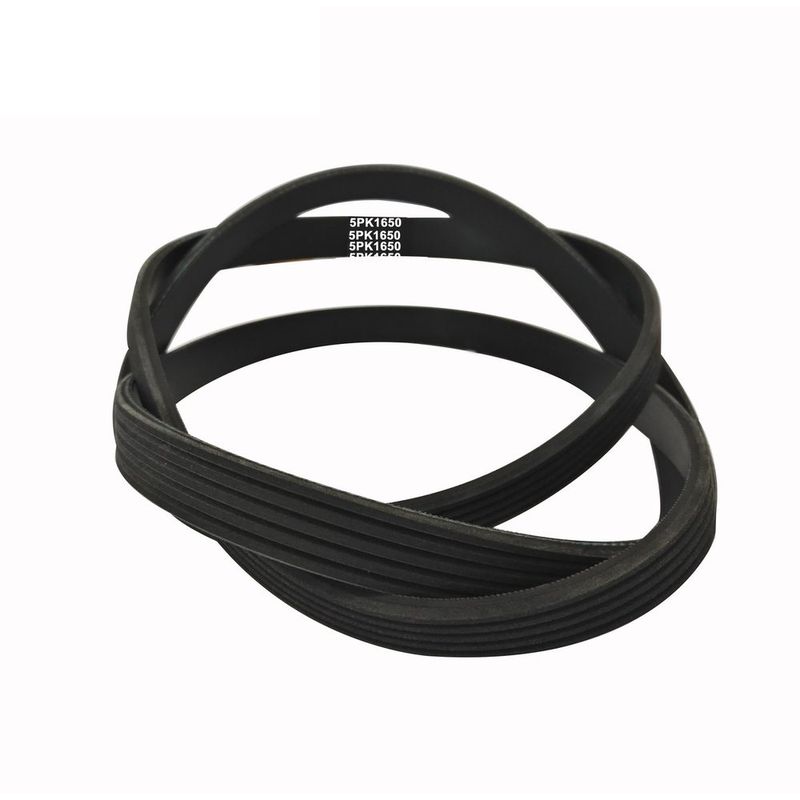

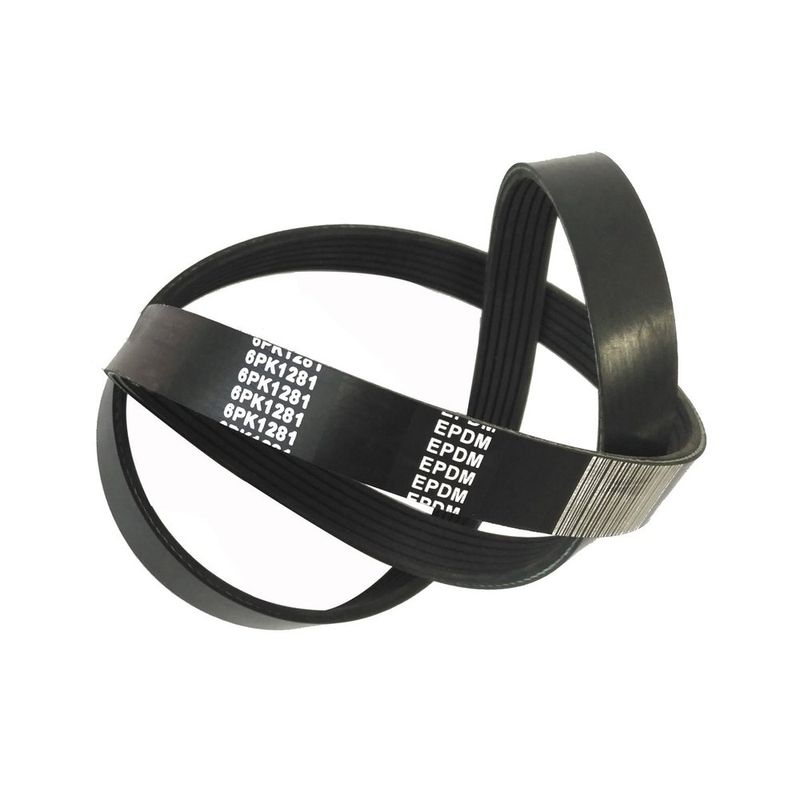

Ремень PK (поликлиновой) обозначают по схеме «число рёбер + профиль + длина в миллиметрах», маркировка нанесена на сам ремень. Точное число рёбер и длину подтверждают по маркировке снятого ремня.

Тип

поликлиновой ремень PK (Poly-V)

Обозначение

число рёбер + профиль + длина, мм (маркировка на ремне)

Передача

через контакт рёбер профиля с канавками шкива

Подбор

по маркировке снятого ремня или образцу

Поликлиновой ремень PK на основе резины HNBR/CR — вариант с повышенной стойкостью к маслу, теплу и озону для приводов промышленного оборудования. Профиль, число рёбер, длину и состав резины подтверждают по маркировке снятого ремня.

Резина

HNBR/CR (состав и рецептура — под конкретный ремень)

Профили

H, J, K, L, M

Передача

через рёбра профиля и канавки шкива

Подбор

по маркировке, профилю, числу рёбер, длине и составу резины

Поликлиновой ремень охватывает весь стандартный ряд профилей от PH до PM — от лёгких приводов до тяжелонагруженных. Крутящий момент передаётся через контакт рёбер профиля со шкивом, резина работает от −50 до +120 °C.

Профиль PH

1,6 × 3 мм, угол 40°

Профиль PJ

2,34 × 4 мм, угол 40°

Профиль PK

3,56 × 6 мм, угол 40°

Профиль PL

4,7 × 10 мм, угол 40°

Профиль PM

9,2 × 17 мм, угол 40°

Температура

от −50 до +120 °C

Передача

через рёбра профиля и канавки шкива

Поликлиновой ремень профиля PK для приводов вентиляторов — ходовые обозначения 4PK, 12PK1880 и 10PK1025: число рёбер, профиль K и длина в миллиметрах. Точный код сверяют по маркировке снятого ремня.

Обозначения

4PK, 12PK1880, 10PK1025 (рёбра + профиль K + длина, мм)

Тип

поликлиновой (Poly-V) ремень, профиль K

Передача

через рёбра профиля и канавки шкива

Подбор

по маркировке, профилю, числу рёбер и длине снятого ремня

Зубчатый синхронный ремень выпускают в шаге 3, 5 и 8 мм — от лёгких приводов до более нагруженных. Тело ремня — резина с кордом, зуб защищён износостойкой нейлоновой тканью; ширину, длину и профиль подбирают под шкив.

Профили

3M, 5M, 8M (шаг зуба 3 / 5 / 8 мм)

Тело ремня

резина, армирование кордом

Зуб

износостойкая нейлоновая эластичная ткань

Передача

зубчатое зацепление со шкивом (синхронная передача)

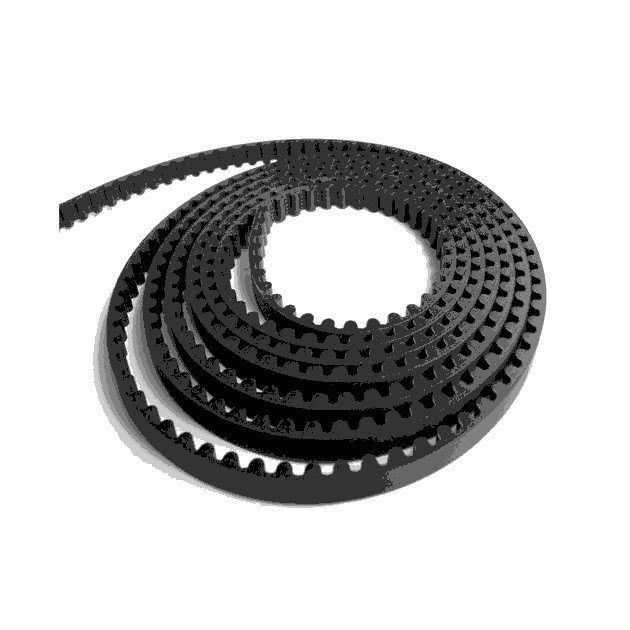

Зубчатый ремень HTD 5M длиной 1250 мм держит точное соотношение скоростей в приводах точного позиционирования и автоматики. Профиль зуба криволинейный (HTD), шаг 5 мм; исполнение — открытое, с интегральным рукавом или двустороннее, под задачу.

Обозначение

1250-5M

Профиль

HTD-5M, криволинейный зуб

Параметры профиля

P 5 мм, P1 2,86 мм, ht 2,06 мм, hs 3,3 мм

Исполнения

открытое, с интегральным рукавом или двустороннее

Применение

точное позиционирование, автоматизация, синхронные приводы

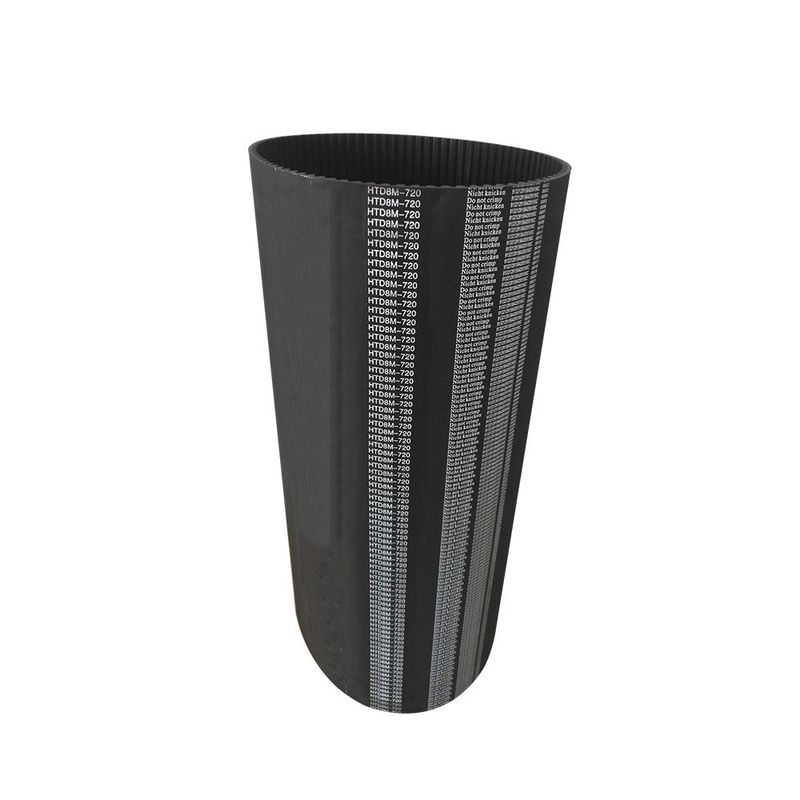

Зубчатый ремень HTD 8M поставляют длиной 1056, 1136 и 1160 мм для промышленных синхронных приводов. Профиль зуба криволинейный, шаг 8 мм; ширину и исполнение подбирают под шкив и центровое расстояние.

Обозначения

1056-8M, 1136-8M, 1160-8M

Профиль

HTD-8M, криволинейный зуб, шаг 8 мм

Тело ремня

резина, корд стекловолокно, износостойкая нейлоновая зубчатая ткань

Передача

зубчатое зацепление со шкивом (синхронная передача)

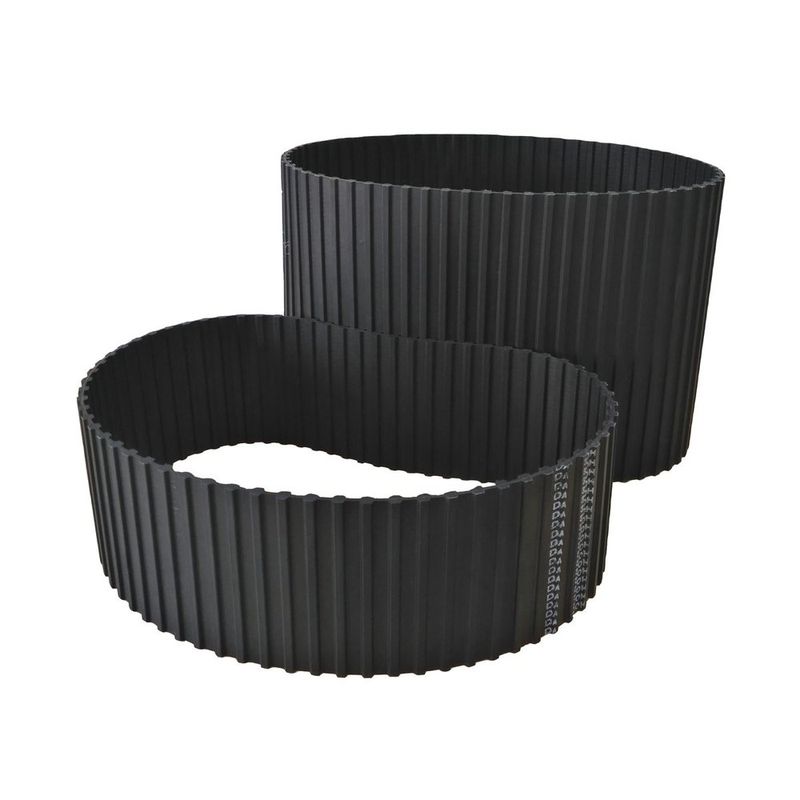

Зубчатый синхронный ремень S3M шириной 100 мм держит стабильную передачу с низким проскальзыванием на промышленных приводах. Резина CR, корд стекловолокно и износостойкая нейлоновая зубчатая ткань; доступны открытое, двустороннее (DA — зубья соосно, DB — вразбежку) или рукавное исполнение высотой рукава 450 мм.

Обозначение

5000-S3M-100

Профиль

S3M

Ширина

100 мм (по обозначению)

Тело ремня

резина CR, корд стекловолокно, износостойкая нейлоновая зубчатая ткань

Исполнения

открытое, двустороннее (DA/DB) или с интегральным рукавом высотой 450 мм

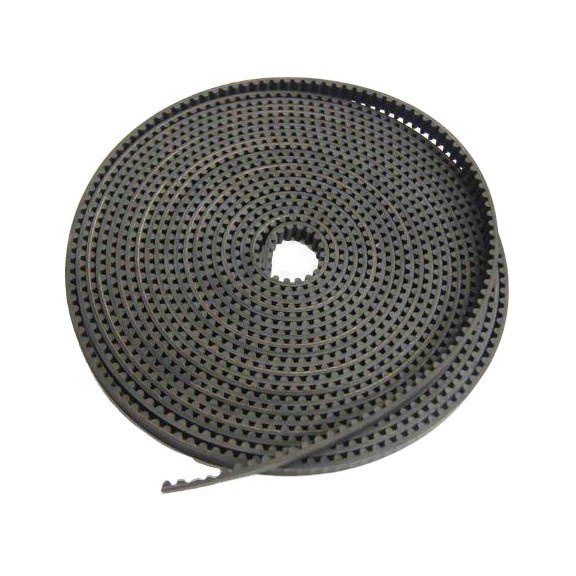

Открытый (незамкнутый) зубчатый ремень 2GT шириной 10 мм ставят на линейные приводы принтеров и позиционирующего оборудования, где нужна повторяемость хода. Резина армирована кордом с износостойкой зубчатой тканью, длину под конкретный ход подбирают при заказе.

Профиль

2GT (шаг 2 мм)

Ширина

10 мм

Исполнение

открытое (незамкнутое)

Тело ремня

резина, армирование кордом, износостойкая зубчатая ткань

Применение

линейные приводы принтеров и позиционирующего оборудования

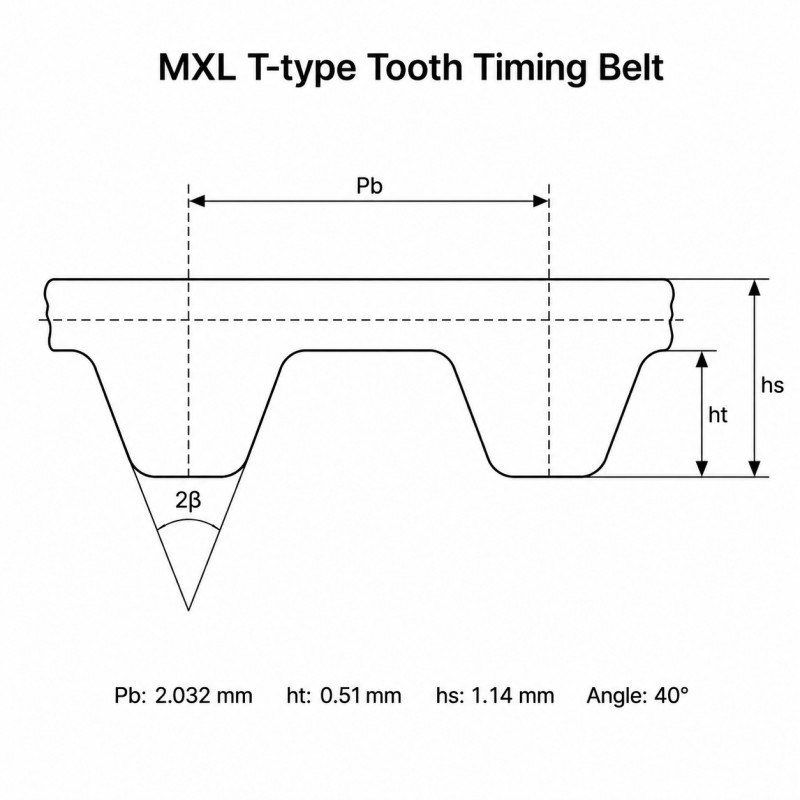

Мелкий зубчатый профиль MXL с шагом 2,032 мм держит точное позиционирование в компактных механизмах — измерительных приборах, индексирующих узлах и малогабаритных синхронных приводах. Резина CR с кордом из стекловолокна и зубчатой тканью из нейлона выдерживает многократный изгиб без проскальзывания.

Профиль

MXL, шаг 2,032 мм

Угол зуба

40°

Ширина зуба у основания

1,14 мм

Высота зуба

0,51 мм

Толщина ремня

1,14 мм

Число зубьев

43–2044

Материал

резина CR, корд стекловолокно, зубчатая ткань — износостойкий нейлон

Профиль XXL с шагом 3,175 мм — следующий типоразмер после MXL, для миниатюрных станков и индексирующих приводов. Резина CR, корд стекловолокно и нейлоновая зубчатая ткань обеспечивают стабильную синхронную передачу без проскальзывания.

Профиль

XXL, шаг 3,175 мм

Угол зуба

50°

Ширина зуба у основания

1,73 мм

Высота зуба

0,76 мм

Толщина ремня

1,52 мм

Число зубьев

46–124

Материал

резина CR, корд стекловолокно, зубчатая ткань — износостойкий нейлон

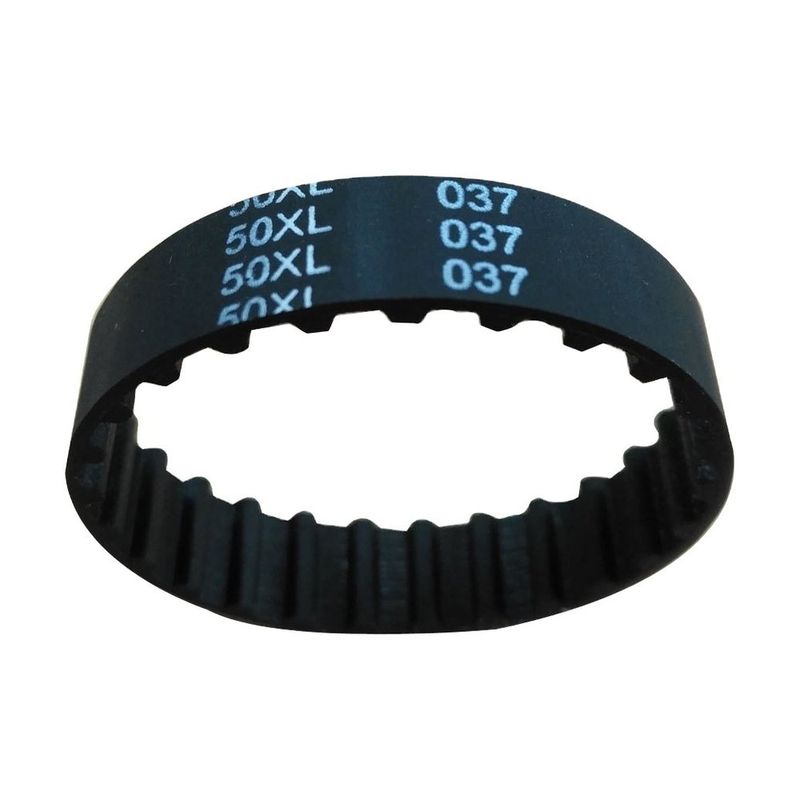

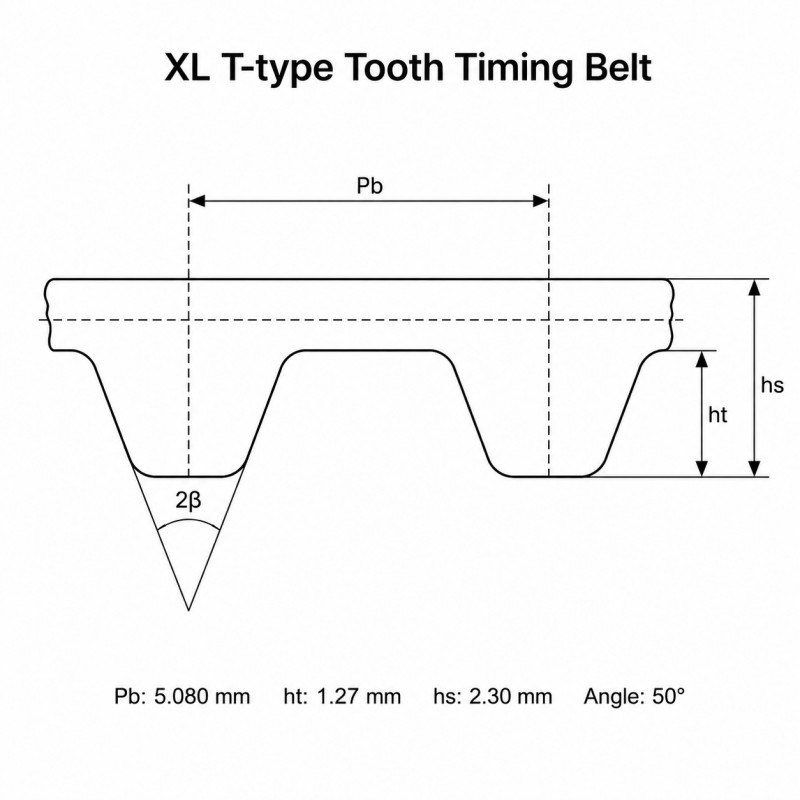

Профиль XL с шагом 5,08 мм используют в оргтехнике, полиграфии и лёгком машиностроении при умеренных нагрузках. Резина CR с кордом из стекловолокна и износостойкой нейлоновой зубчатой тканью держит стабильное передаточное отношение.

Профиль

XL, шаг 5,08 мм

Угол зуба

50°

Ширина зуба у основания

2,57 мм

Высота зуба

1,27 мм

Толщина ремня

2,3 мм

Число зубьев

22–510

Материал

резина CR, корд стекловолокно, зубчатая ткань — износостойкий нейлон

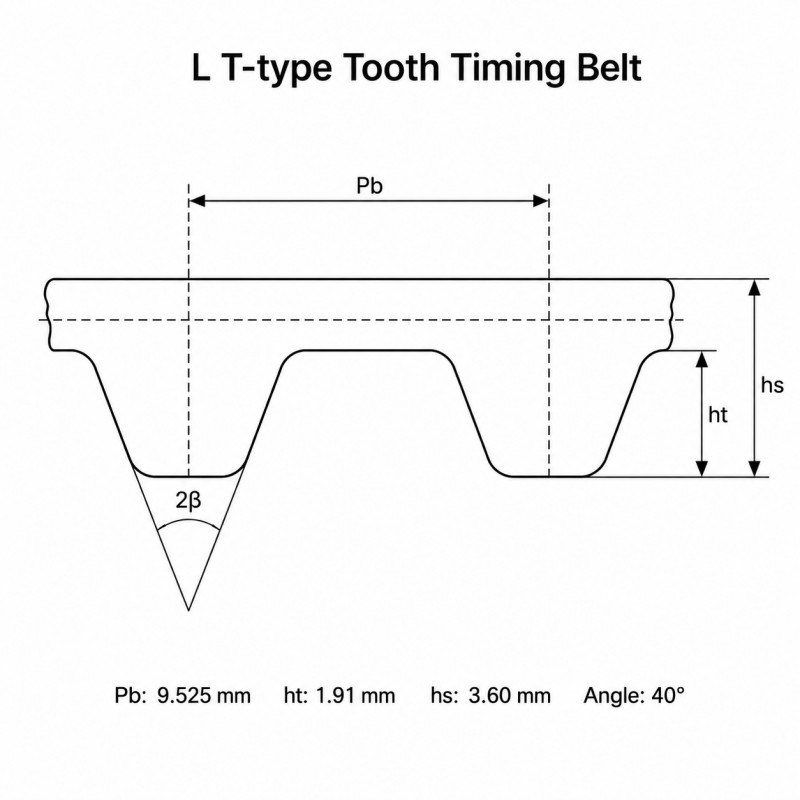

Профиль L с шагом 9,525 мм применяют в позиционировании упаковочного и печатного оборудования, где важна повторяемость хода. Резина CR, корд стекловолокно и нейлоновая зубчатая ткань обеспечивают стабильное зацепление со шкивом.

Профиль

L, шаг 9,525 мм

Угол зуба

40°

Ширина зуба у основания

4,65 мм

Высота зуба

1,91 мм

Толщина ремня

3,6 мм

Число зубьев

23–530

Материал

резина CR, корд стекловолокно, зубчатая ткань — износостойкий нейлон

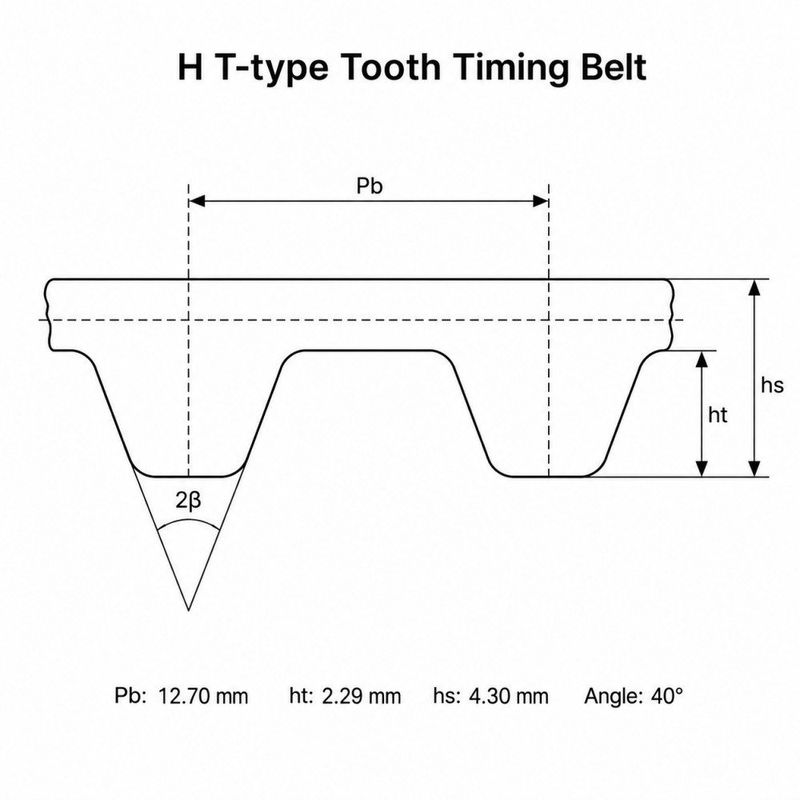

Профиль H с шагом 12,7 мм — рабочая лошадка для промышленных синхронных приводов общего назначения. Резина CR с кордом из стекловолокна и нейлоновой зубчатой тканью держит стабильное зацепление под нагрузкой.

Профиль

H, шаг 12,7 мм

Угол зуба

40°

Ширина зуба у основания

6,12 мм

Высота зуба

2,29 мм

Толщина ремня

4,3 мм

Число зубьев

29–440

Материал

резина CR, корд стекловолокно, зубчатая ткань — износостойкий нейлон

Крупный шаг 22,225 мм и толщина 11,2 мм делают профиль XH выбором для тяжелонагруженного технологического оборудования. Резина CR, корд стекловолокно и нейлоновая зубчатая ткань держат передачу при высоких крутящих моментах.

Профиль

XH, шаг 22,225 мм

Угол зуба

40°

Ширина зуба у основания

12,57 мм

Высота зуба

6,35 мм

Толщина ремня

11,2 мм

Число зубьев

53–220

Материал

резина CR, корд стекловолокно, зубчатая ткань — износостойкий нейлон

Профиль XXH с шагом 31,75 мм — самый крупный в линейке, для передачи больших крутящих моментов. Резина CR, корд стекловолокно и нейлоновая зубчатая ткань выдерживают многократный изгиб под нагрузкой.

Профиль

XXH, шаг 31,75 мм

Угол зуба

40°

Ширина зуба у основания

19,05 мм

Высота зуба

9,53 мм

Толщина ремня

15,7 мм

Число зубьев

56–144

Материал

резина CR, корд стекловолокно, зубчатая ткань — износостойкий нейлон

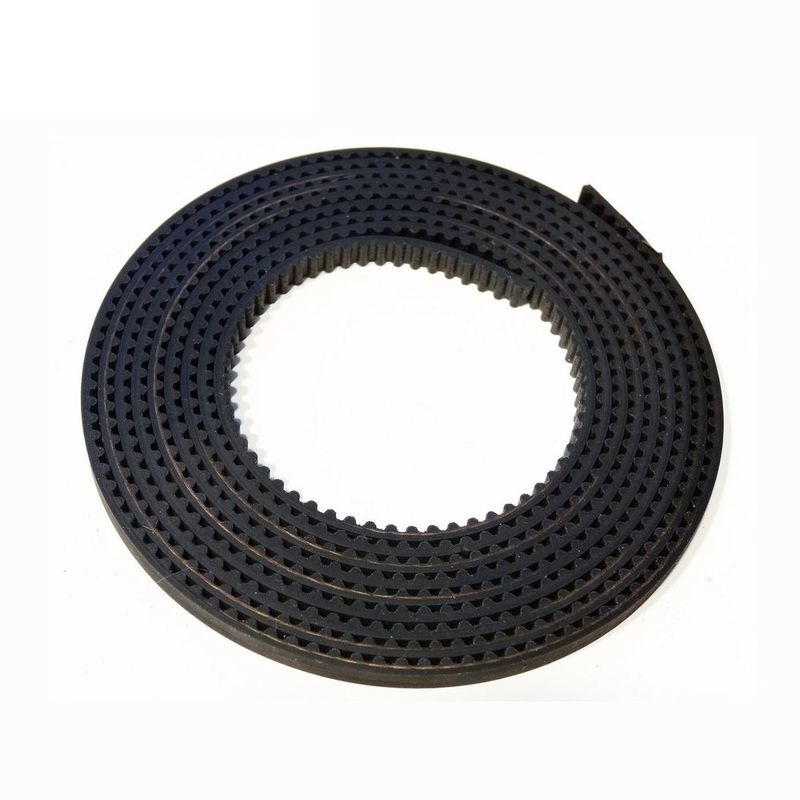

Базовый зубчатый ремень для приводов промышленного оборудования и шкивов, где профиль зуба, ширину и длину подбирают под конкретную машину. Основа — резина с тяговым кордом и износостойкой зубчатой тканью; маркировка снятого ремня или чертёж ускоряют подбор.

Тип

зубчатый ремень общего назначения (профиль под подбор)

Тело ремня

резина с тяговым кордом

Зуб

износостойкая защитная ткань

Подбор

по маркировке снятого ремня, профилю шкива и рабочим условиям

Зубчатый ремень B-60 — для приводов робототехники, конвейеров и промышленного оборудования, где важна точная синхронизация без проскальзывания. Для ориентира по размеру: HTD 665-5M, HTD 630-5M и HTD 633-3M; шаг, длину и ширину B-60 сверяют по маркировке снятого ремня.

Обозначение

B-60

Тело ремня

синтетическая резина, армирование прочным кордом

Типоразмеры для сверки

HTD 665-5M, HTD 630-5M, HTD 633-3M

Применение

робототехника, конвейеры, промышленное оборудование

Полиуретановый зубчатый ремень PU работает в синхронных приводах станков, автоматических линий и сельхозтехники: зубья входят в канавки шкива, и привод не проскальзывает. Марку полиуретана, шаг, число зубьев, ширину и длину подбирают по чертежу или образцу заказчика.

Материал

полиуретан (марка — по чертежу)

Профиль

зубчатый, шаг и число зубьев — по чертежу или образцу

Исполнение

цвет и конфигурация — зелёный, чёрный, белый и другие

Применение

станки, автоматические линии, сельхозтехника
