Ролик с обечайкой (наружной трубой ролика) 152,4 мм на 250 об/мин, если заклинивает, за час разгоняет корпус подшипника выше 130 °C, поджаривает обкладку (верхний резиновый слой) ленты над собой и уводит ленту с центра на 40 м в обе стороны от отказа — а до этого привод выглядел исправным. Обечайка почти всегда остаётся целой: подводит не металл, а уплотнение внутри, которое отказало на несколько месяцев раньше, чем кто-то это заметил. Самая простая деталь на конвейере — свободно вращающийся ролик — чаще всего и останавливает линию.
Ролик — не шкив: у него нет привода
Путаница начинается с названий. Ролик — свободно вращающийся цилиндр, который держит вес ленты: без привода, без футеровки (облицовки, которая даёт сцепление с лентой), без передачи момента. Барабан конвейера приводит ленту в движение или разворачивает её на конце трассы; он несёт на себе всё натяжение ленты, поэтому строится как машина — с точёным корпусом, тяжёлым валом и сваркой под нагрузку от обхвата. Когда в заявке пишут «головной ролик», почти всегда имеют в виду барабан — а получают партию роликов и остановленный конвейер.
Ролики — расходный материал, их берут партиями по полсотне, двести или две тысячи штук, и класс уплотнения иногда незаметно проседает между пробной партией, которую проверяли, и производственной, которую фактически поставили: снаружи ролики выглядят одинаково.

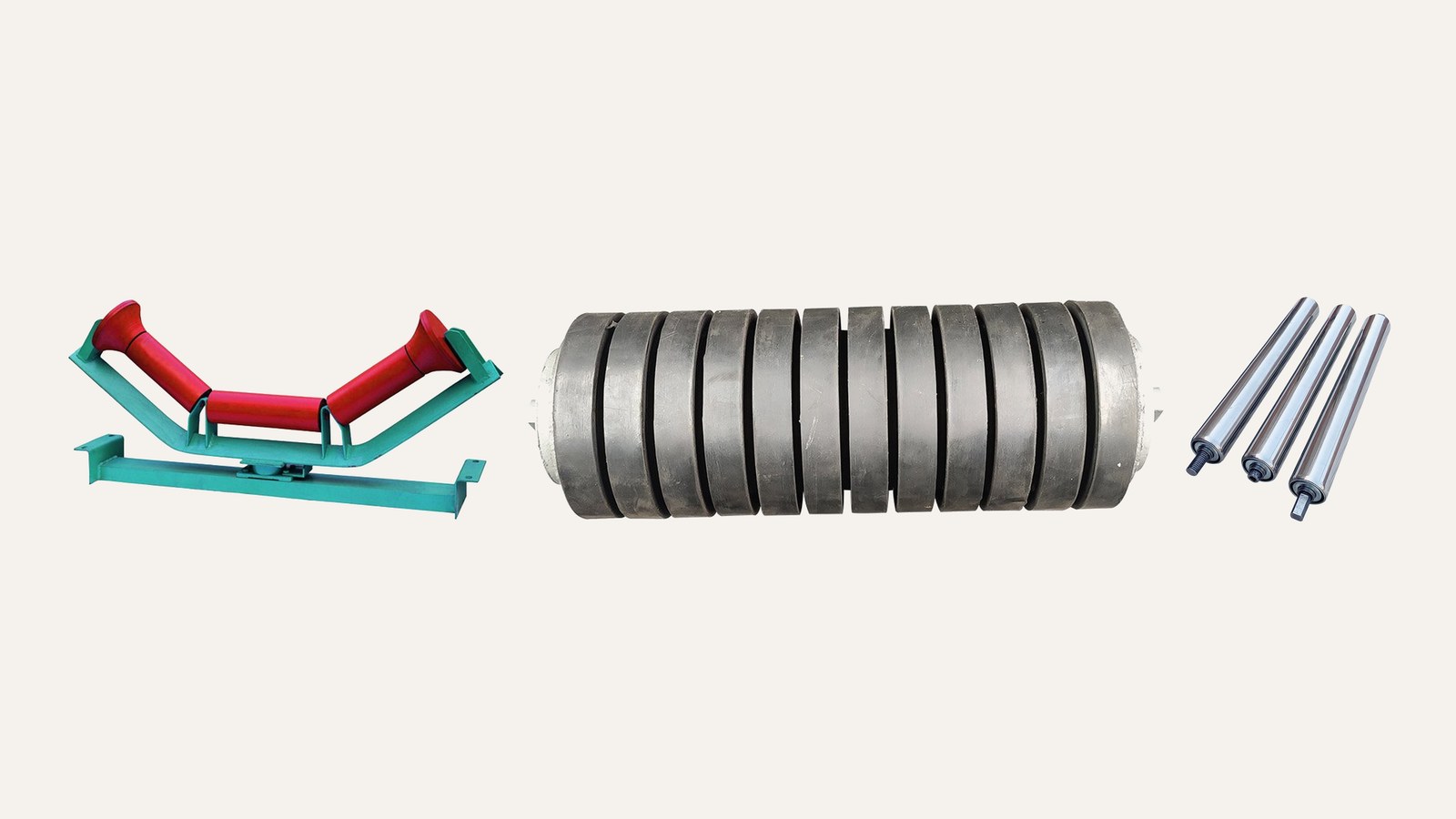

Пять типов роликов на одной ленте
Ролики делят по месту в контуре ленты, и этот список короткий и исчерпывающий для любого конвейера — от узкого карьерного питателя до широкого портового погрузчика.
| Тип | Где стоит | Обечайка и шаг | Что решает срок службы |
|---|---|---|---|
| Желобчатые (грузовые) | под гружёной веткой (верхней частью ленты, по которой едет груз), по 2, 3 или 5 в опоре под общим углом жёлоба | 102–178 мм, чаще 127 и 152 мм; шаг 1,0–1,2 м под плотную руду, 1,2–1,5 м под зерно | подшипник и число ступеней уплотнения у самого нагруженного ролика в опоре |
| Нижние (холостые) | под порожней веткой, несут только вес самой ленты | на один типоразмер меньше грузовых, стенка тоньше на 0,5–1,0 мм; шаг 2,4–3,6 м | налипание с обратной стороны ленты — истирает обечайку быстрее, чем груз на рабочей ветке |
| Ударные (амортизирующие) | под загрузочной воронкой, на первых 2 м ленты после падения материала | 152–194 мм, резиновые кольца или облицованный вал от 30 мм; шаг 300–500 мм | твёрдость резиновых колец и жёсткость вала под удар куска |
| Очистные | на холостой ветке сразу за приводным барабаном, дочищают то, что пропустил скребок (устройство, которое счищает налипший материал с ленты) | резиновые диски 15–20 мм с шагом 30–50 мм по валу | шаг дисков: реже — материал проходит между ними, чаще — диски забиваются и перестают чистить |
Кроме этих четырёх через 30–50 м ставят самоцентрирующиеся ролики на поворотной каретке: рама разворачивается на пивоте (оси поворота) и подправляет сбег ленты (уход в сторону). Все перечисленные ролики объединяет одно — ни один из них не приводной, крутящий момент через ролик не передаётся никогда, и это держит узел простым и ремонтопригодным.
Как выбрать диаметр обечайки
Частота вращения ролика зависит только от скорости ленты и диаметра обечайки: чем крупнее обечайка, тем медленнее она крутится при той же скорости, и тем меньше работы достаётся подшипнику за тот же час. При скорости 2 м/с ролик диаметром 127 мм делает около 301 оборота в минуту, а ролик 152,4 мм на том же конвейере — около 250. При 4 м/с разница заметнее: 601 и 501 оборот. Лента к этому безразлична, а уплотнению и смазке тяжело: на быстрых конвейерах ролик мельче 133 мм крутится быстрее 570 об/мин, и на этой частоте однокромочное уплотнение греется, а смазку сбрасывает с сепаратора (обоймы, которая держит шарики) центробежной силой.
Крупная обечайка не бесплатна: она тяжелее, растут рама и кронштейны под неё, — но на длинной трассе часть разницы возвращается: лента меньше изгибается на крупном ролике и тратит меньше энергии привода. Диаметр вала подбирают вместе с обечайкой: 20 мм — под обечайки до 102 мм, 25 мм — под 127–152 мм, 30 мм — под 178 мм, 40 мм — под тяжёлую серию 194–219 мм в загрузочной зоне. Плотная посадка в кронштейне важна не меньше диаметра: ролик, который шатается в разношенном гнезде, разбивает собственный подшипник быстрее любого перегруза.
Подшипник и уплотнение: где экономят на невидимом
Шариковый подшипник закрытого типа — стандарт вплоть до обечайки около 178 мм: держит радиальную нагрузку, допускает небольшой осевой люфт, который ролику и нужен. Роликовый конический подшипник ставят на обечайки 194–219 мм в зонах с ударной нагрузкой — под первичным дробителем, на перегрузочных узлах; он держит больше при том же посадочном диаметре, но требует точно выставленного осевого зазора, и сборка «на глаз» разбивает его изнутри за считаные месяцы.
Уплотнение решает судьбу ролика больше, чем сам подшипник. Пыль не убивает подшипник одним попаданием — она перетирает смазку в абразивную пасту, плёнка смазки рвётся при 60–90 °C, и дорожка качения (канавка, по которой катятся шарики) начинает выкрашиваться. Простое однокромочное уплотнение контактного типа на запылённом узле (например, на подаче цементной мельницы) сдаётся за 6 000–9 000 часов; четырёх-пятиступенчатый лабиринт (несколько вложенных колец с узким зазором) с грязеуловителем в наружной камере на том же месте проходит 30 000–45 000 часов. Разница снаружи не видна — обе обечайки одного диаметра, оба вала одного размера. Смотреть нужно внутрь: минимум три сцепленных металлических кольца, зазор без контакта 0,2–0,5 мм вместо трущейся кромки, смазка, набитая в наружную камеру как ловушка для пыли. Для холодных складов и морозных площадок смазку берут низкотемпературную — на обычной литиевой смазке ниже −25 °C пусковое сопротивление ролика удваивается, и это можно принять за проскальзывание на приводном барабане. Для клинкера (полуфабриката цемента), спека и горячего литейного песка — наоборот, высокотемпературную смазку и фторкаучуковое уплотнение вместо нитрилового: нитрил дубеет и трескается выше 120 °C.
Почему ролик клинит
Из всех отказов на первом месте с большим отрывом — отказ уплотнения, а заклинивание подшипника почти всегда лишь его следствие. Пыль превращает смазку в наждачную пасту; дорожка качения выкрашивается, зазор растёт, и ролик перестаёт свободно вращаться под нагрузкой ленты. Дальше счёт идёт на часы: корпус греется, лента тащит неподвижный ролик волоком, и обкладка над ним темнеет и оплавляется.
Проверка на ходу занимает меньше минуты. Раскрутите ролик резким толчком рукой: исправный сделает 8–10 оборотов, забитый пылью — остановится через 2–3. Наведите пирометр (бесконтактный термометр) на обечайку: исправный ролик держит 8–20 °C сверх температуры воздуха, начинающий клинить — 40 °C и больше. На возвратной ветке отдельная причина перегрева — налипший материал под лентой: он держит обечайку горячей постоянно, и здесь часто помогает не замена ролика, а перенос скребка ближе к барабану, чтобы обратная сторона ленты приходила на ролики уже чистой.
Почему ролик режет ленту
Изношенная до канавки обечайка — самая прямая причина порезов: на дне жёлоба появляется выработка или острая кромка, и она режет обкладку при каждом обороте. Порог простой: толщина стенки упала ниже 60% от номинала — ролик под замену, ждать полного протира не нужно.
Второй источник порезов — биение самого ролика. Ролик, который вращается не точно по кругу, на каждом обороте бьёт по ленте в одной точке; радиальное биение (отклонение от идеального круга при вращении) до 0,5 мм в пределах нормы, а от 1 мм над роликом открываются трещины обкладки прямо по линии контакта. Третья причина не в ролике, а в раме: перекос опоры на 0,5° даёт смещение около 8 мм на ширине 1 метр — этого достаточно, чтобы лента пошла в сторону и тёрлась кромкой о стойки и борта. Отдельно проверяют центрирующие каретки: если поворотный узел кто-то намертво зашплинтовал, чтобы не гремел, каретка перестаёт разворачиваться и работает как обычный неподвижный ролик — а лента продолжает уходить в сторону как ни в чём не бывало.
Что проверить на плановом обходе
- Раскрутить ролик рукой — 8–10 оборотов исправно, 2–3 оборота — под замену
- Пирометром по обечайке — не больше 20 °C сверх температуры воздуха
- Осмотреть жёлоб на обечайке — видимая канавка или кромка сигналит об износе стенки
- Индикатором проверить радиальное биение — от 1 мм ролик снимают
- Проверить свободный ход поворотных кареток на самоцентрирующихся роликах
Диаметр обечайки, класс подшипника и число ступеней уплотнения решают срок службы ролика раньше, чем марка стали или толщина стенки на бумаге. Пять минут с рукой и пирометром на плановом обходе находят почти все ролики, которые вот-вот заклинят или уже режут ленту.
