Спросите на одной площадке трёх разных людей, нужен ли шевронный профиль (рёбра на поверхности ленты в виде буквы V, которые не дают грузу скатываться) на подъёме в 20°, и получите три уверенных ответа. Механик покажет на гладкую ленту, которая скользит с начала сезона дождей. Проектировщик достанет чертёж с пометкой «гладкая лента EP». Технолог спросит, почему в одном предложении шеврон 15 мм, а в другом — 25 мм. Никто не врёт: решает всё один вопрос — под каким углом порода в самом мокром виде держится сама на себе.
Ответ ищут не в каталоге, а на раме конвейера и в горсти материала. Дальше — как считают эту границу, какой рисунок и высота шеврона нужны под разные углы, и где ребро рвётся чаще всего.
Какой угол лента держит на самом деле
Номинальный угол на чертеже — намерение проектировщика, угол на раме — факт: фундамент осел, головную часть переставили на капремонте, хвостовую сдвинули на полтора метра. Разница в 2° между чертежом и реальностью — обычное дело, а на пограничном подъёме это и есть вся разница между лентой, которая держит груз, и лентой, которая скользит.
Дальше в расчёт идёт не средний, а худший день в году: насыщение после ливня, мелочь из штабеля, глинистая межпластовая порода, мёрзлые комья в феврале. Если на объекте бывает такой день, именно он задаёт предельный угол.
Пример из практики: дроблёный известняк, лента 1000 мм, 185 т/ч, фракция минус 40 мм (куски до 40 мм) с 12% мелочи, паспортный угол 16° — на бумаге в пределах для гладкой ленты. В реальности бригада еженедельно счищала 2–3 тонны скатившейся породы, а ленту за четыре года меняли дважды. Замер показал угол рамы 17,6° после осадки фундамента — запаса не было даже без дождя. Угол откоса (угол, под которым груз держится в куче): 38° сухой, 29° влажной с глиной, а с поправкой на удар в точке загрузки предел здесь — около 17°. Рифлёное покрытие продержалось один сезон и не пережило второй. Встал шеврон с рёбрами 15 мм.
Что решает трение, а не лента
Гладкая лента не слабая сама по себе. Резинотканевая лента в правильном жёлобе держит 16–18° на дроблёном камне. Предел задаёт не лента, а граница трения между обкладкой (резиновым верхним слоем ленты) и материалом — и у этой границы несколько переменных весомее конструкции ленты.
Первая переменная — внутреннее трение материала. Крупная угловатая порода держит крутой откос за счёт того, что зёрна цепляются гранями. Окатанный однородный мелкий материал скатывается раньше при том же угле откоса — его измеряют на неподвижной кучке, а лента остаётся подвижной поверхностью.
Вторая, и самая внезапная, — влажность. Плёнка воды снижает кажущийся угол трения на 8–15°: вода заполняет промежутки между частицами и работает как смазка. Глинистая мелочь ведёт себя как густая паста между обкладкой и грузом. В сезон дождей предельный угол на угольных и рудных линиях иногда падает вдвое.
Точка загрузки — третья переменная. Падение груза с высоты двух метров вбивает слой в обкладку, разрыхляет его и забрасывает куски вперёд по ленте. Слой приходит на подъём рыхлым и потревоженным — именно в этом состоянии он скользит охотнее. Меры старые: снизить высоту падения лотком, направить жёлоб по ходу ленты, держать борт не короче двух метров.
Скорость ленты и шаг роликоопор (опор с роликами, на которых лежит лента) — четвёртая переменная. Более быстрая лента держит более пологий угол, как быстрый ручей несёт больше наносов. Выше примерно 2,5 м/с слой начинает сползать, даже если угол не менялся, а увеличенный шаг роликоопор усиливает эффект: материал перетекает в каждый провис между роликами.
Где чем работать: от гладкой ленты до гофроборта (ленты с высокими бортами по краям)
Когда худший угол и поведение материала известны, выбор сводится к нескольким диапазонам. В таблице — худший угол на раме, не паспортное число.
| Угол | Тип поверхности | Высота и шаг | На что смотреть |
|---|---|---|---|
| 0–10° | Гладкая лента | — | Чистящие устройства |
| 10–18° | Гладкая высокофрикционная (с повышенным сцеплением) или рифлёная (1,5–3 мм) | — | Проскальзывание после дождя |
| 18–25° | Неглубокий шеврон | 6–10 мм, шаг 150–300 мм | Износ носика, конфликт со скребком |
| 25–30° | Шеврон C15 | 15 мм, шаг 250–400 мм | Диаметр барабана, стыковка |
| 30–35° | Шеврон C25 | 25 мм, шаг 300–500 мм | Только вулканизированный стык (склеенный горячим прессом, без металла) |
| 35–90° | Лента с гофробортом | борт 40–400 мм | Геометрия загрузки |
Диапазоны — ориентир для отбора, а не готовый ответ: их проверяют по образцу материала и замеру на месте. Таблица предполагает ленту в исправном жёлобе с устоявшимся слоем — иначе профиль эти проблемы не компенсирует.
Рисунок шеврона: открытый, закрытый, соты
Профиль — это не только высота и шаг, но и рисунок: именно он определяет поведение на мокром материале.

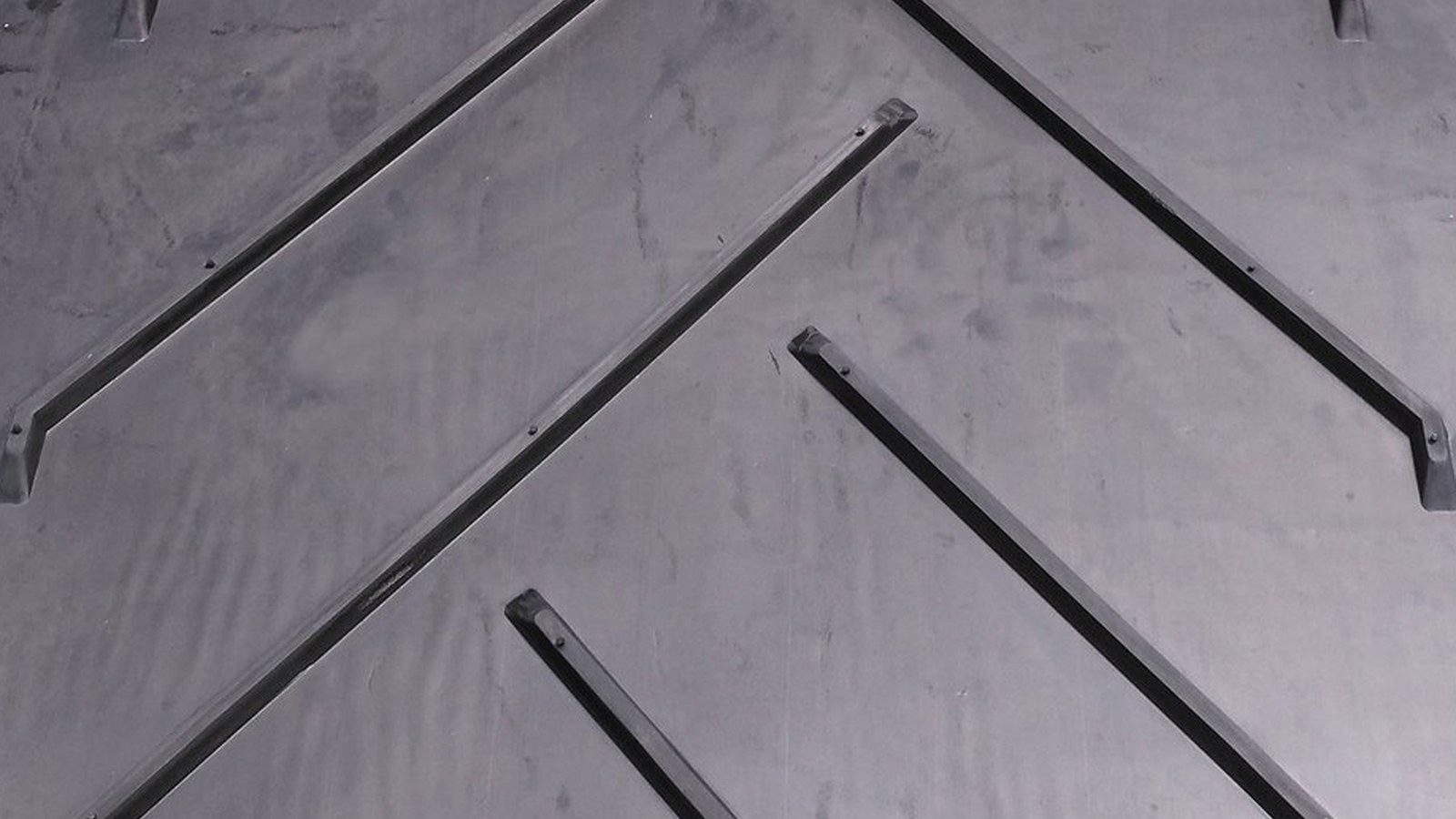

Открытый шеврон — рёбра разорваны посередине ленты, ступенчато. Независимые рёбра отводят воду и не так охотно забиваются липким материалом, поэтому он преобладает на песке, гравии и щебне, где материал то мокрый, то сухой. Закрытый шеврон — сплошная V-линия через всю ленту — держит круче на сухом материале, но запирает влагу и мелочь в кармане и способен нести воду вверх плёнкой. U-образный и полнопрофильный рисунок дают более глубокую чашу и приближаются к гофроборту, только без борта.
У каждого рисунка свой почерк износа. Открытый шеврон стирается по плечу ребра равномерно, а подводит его скатывание груза в дождь. Закрытый обычно ловит воду и мелочь в кармане, и первой стирается вершина ребра, а не плечо. Открытый рисунок вместо закрытого на мокром материале ощутимо проигрывает уже за 20°.
Почему ребро отрывается у корня
Это самый частый и самый неприятный отказ шевронной ленты. Само ребро почти всегда остаётся целым — рвётся галтель (скруглённый переход от ребра к основе), которой оно приварено к обкладке, а дальше ребро держится на трении, пока скребок или кромка лотка не сорвут его на ходу.
Первая трещина почти всегда начинается на набегающей стороне ребра, там, где резина закругляется в обкладку. Раскрытая трещина в 2–4 мм видна только на изгибе ленты на барабане: на прямом участке она прячется. Проверяют щупом прямо на барабане, с натянутой лентой.
За разрывом у корня обычно стоит одна из трёх причин. Первая — диаметр барабана: рёбра высотой 20 мм на изгибе ведут себя как более толстая лента, и барабан под гладкую ленту перегибает корень ребра на каждом обороте. Вторая — натяжное у предела хода: провисающая холостая ветвь (нижняя часть ленты, которая идёт обратно пустой) заставляет ленту хлопать, а рёбра — бить по роликам. Третья — скорость выше примерно 3 м/с: лента расшвыривает материал, и удар кусков приходится прямо в корень ребра. Рабочий диапазон скорости — 1,0–3,5 м/с.
Трещина короче 5 мм — повод пометить место и последить. От 5 до 25 мм чинят горячей вулканизацией (склейкой нагретым прессом) на месте. Больше 25 мм или три и более ребра на одном метре — перегрузка зоны: вырезают участок и ищут источник нагрузки. Трещина до тканевых прокладок (слоёв ткани внутри ленты) — повод планировать полную замену.
Шеврон стёрся или лента тянет вбок
Постепенный износ — отказ, о котором никто не докладывает: ничего не ломается, лента просто перестаёт справляться. Мелочь, которая раньше спокойно шла по подъёму 18°, скатывается назад, на хвостовой части появляется второй человек с лопатой, и линия работает на 60% от паспортной производительности — хотя с мостков лента выглядит нормально. Правило простое: ребро теряет больше 30% исходной высоты — карман становится слишком мелким, и способность держать откос падает резко. После потери половины высоты ленту считают выработавшей ресурс.
Износ идёт неравномерно: плечо ребра теряет 2–3 мм на каждый миллиметр, потерянный на вершине, — этот угол встречает материал первым. Стёрлись плечи, а вершины острые — нормальная абразия, вопрос в подборе обкладки. Изнашивается одна сторона по всей длине — это уже перекос, и резина не поможет.
У перекоса на профилированной ленте есть причина, которой нет у гладкой: рёбра меняют сечение по ширине, и асимметрия профиля тянет ленту вбок. Стык с отклонением от прямого угла на 3 мм за недели сострогает наружную кромку каждого ребра, будто карандаш в точилке. Проверяется просто — рукой в перчатке по кромке: видно, где обкладка залощена.
Показательный случай: на угольном складе собирались менять ленту, которая «сама себя режет» справа. Вымерили полосу износа — она обрывалась на 62 м и начиналась на 84 м, ровно на длину моста, приваренного при ремонте. Косынка крепления стояла на 8 мм внутрь линии хода ленты и дважды за оборот цепляла плечи рёбер. Ремонт занял утро с болгаркой; новую ленту поставили девятью месяцами позже.
У расслоения ребра своя примета. Ребро отходит с глянцевым, запылённым следом по всей длине ленты — заводской дефект склейки. Отслоение только в горячей зоне у разгрузки печи, резина вокруг твёрдая и потрескавшаяся — старение от нагрева, а не брак изготовления.
Угол выбирает не каталог, а замер на раме и образец материала в его худшем состоянии. Гладкая лента работает там, где положено, шеврон — там, где трения уже не хватает, а гофроборт — там, где решает не трение, а вместимость кармана. В паспорте шеврона важны высота ребра, рисунок, шаг и корень ребра на каждом обороте барабана.
