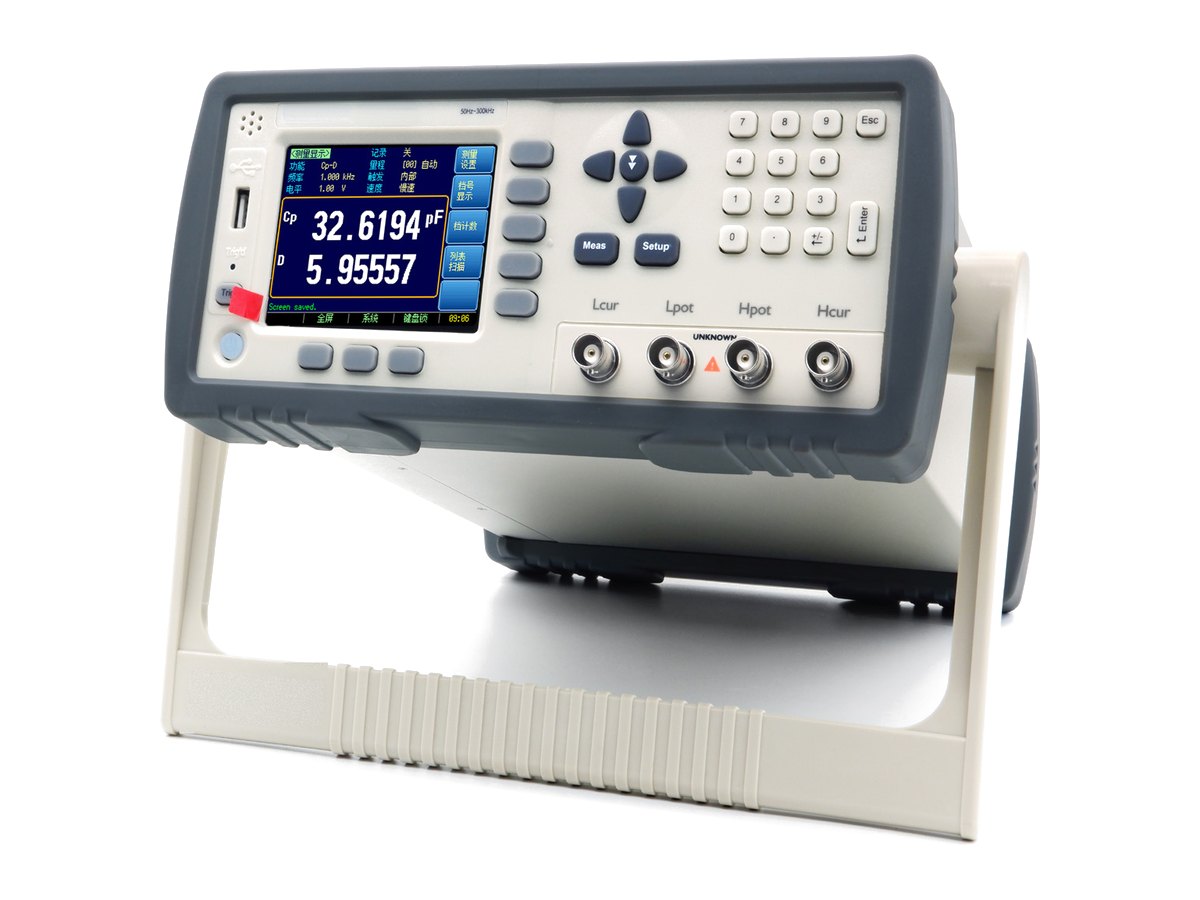

Прецизионный настольный мост для лаборатории и входного контроля: частота выбирается плавно от 10 Гц до 300 кГц, есть режим DCR и память на 999 экранов. Нужен там, где один прибор должен закрыть весь диапазон компонентов.

Ключевые параметры

частота 10 Гц–300 кГц непрерывно, 9 диапазонов, точность 0,05 %, 264×107×350 мм, ~4 кг

Исполнения

исполнение A, B

Измеряемые параметры

L, C, R, Z, X, B, G, D, Q, угол фазы θ; сопротивление постоянному току DCR (исполнение A)

Основная погрешность

0,05 % ±5 ед. на медленной и средней скорости, 0,1 % на быстрой

Частота

10 Гц–300 кГц, непрерывно, шаг 0,001 Гц

Диапазоны

9; автоматический, ручной и номинальный выбор

Диапазон индикации

L 0,00001 мкГн–9999,99 Гн; C 0,00001 пФ–9999,99 мФ; R, X, Z 0,00001 Ом–99,9999 МОм; D 0,00001–9,99999; Q 0,00001–99999,9

Уровень сигнала

0,01–2,00 В, шаг 10 мВ; автоподстройка уровня (ALC) в исполнении A

Скорость

40, 10 и 3 измерения в секунду, на медленной с усреднением

Смещение

программируемое постоянное, от −2,5 до +2,5 В

Компаратор

14 групп сортировки: 10 годных, 1 негодная, 1 вспомогательная, 2 по основному параметру

Интерфейсы

RS232C, Handler, USB-накопитель (до 10 000 записей)

Питание

90–260 В, 50–60 Гц, 30 ВА

Габариты

264 × 107 × 350 мм, около 4 кг

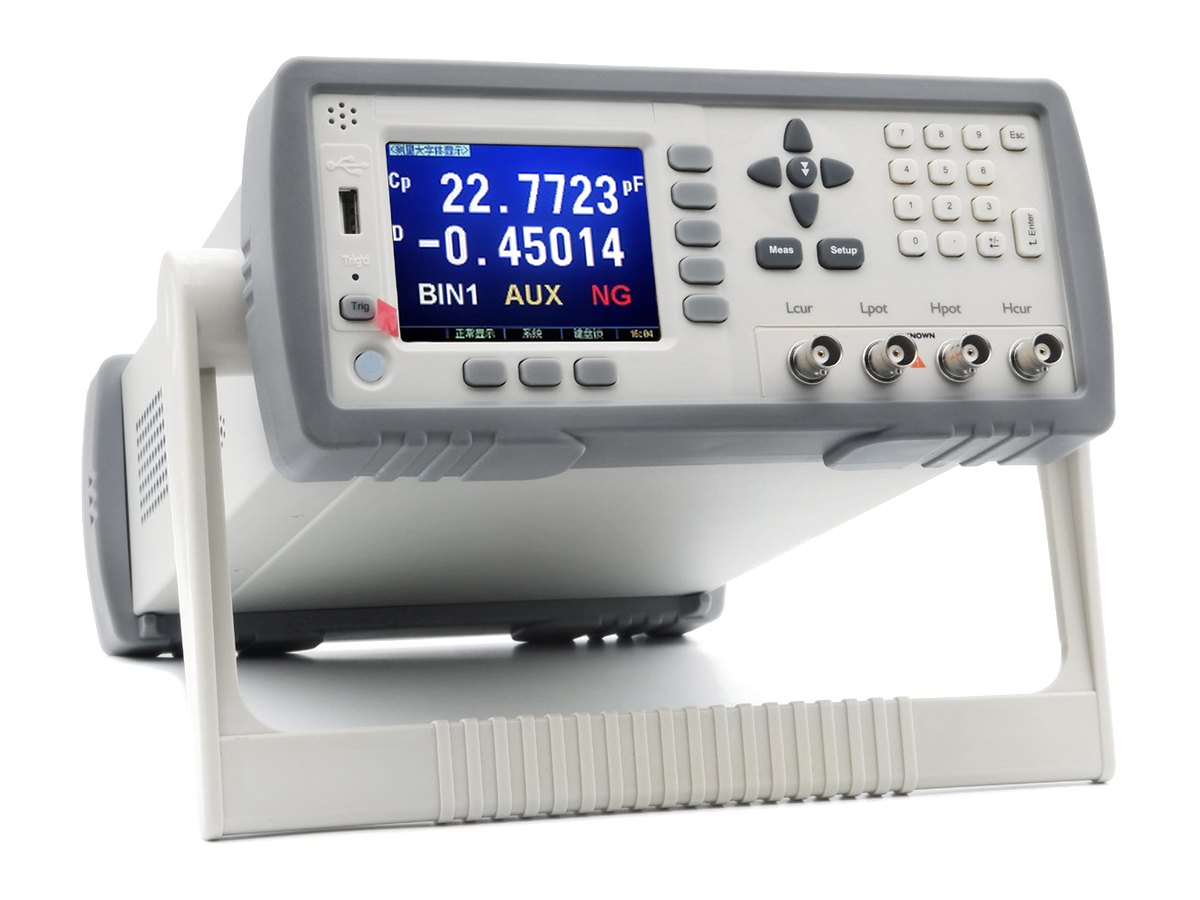

Настольный мост с частотой до 200 кГц. Для цеха и лаборатории, где компоненты проверяют на средних частотах и важна скорость.

Ключевые параметры

частота 10 Гц–200 кГц, 264×107×350 мм, ~4 кг

Исполнения

исполнение A, B, C, D

Измеряемые параметры

L, C, R, Z, X, B, G, D, угол фазы θ, Q

Основная погрешность

0,05 % ±5 ед.

Частота

50 Гц–200 кГц, 37 точек

Диапазоны

9; автоматический, ручной и номинальный выбор

Диапазон индикации

Δ% −999999…+999999 %; θ ±179,999°; сопротивление постоянному току 0,00001 Ом–99,9999 МОм (только в моделях с DCR)

Уровень сигнала

0,01–2,00 В, шаг 10 мВ; автоподстройка уровня (ALC)

Скорость

40, 10 и 3 измерения в секунду, на медленной с усреднением

Компаратор

14 групп сортировки: 10 годных, 1 негодная, 1 вспомогательная, 2 по основному параметру

Калибровка

обнуление по разомкнутой и короткозамкнутой цепи со сканированием частоты, три частотные точки

Интерфейсы

RS232C, Handler, USB-накопитель (до 10 000 записей)

Габариты

264 × 107 × 350 мм, около 4 кг

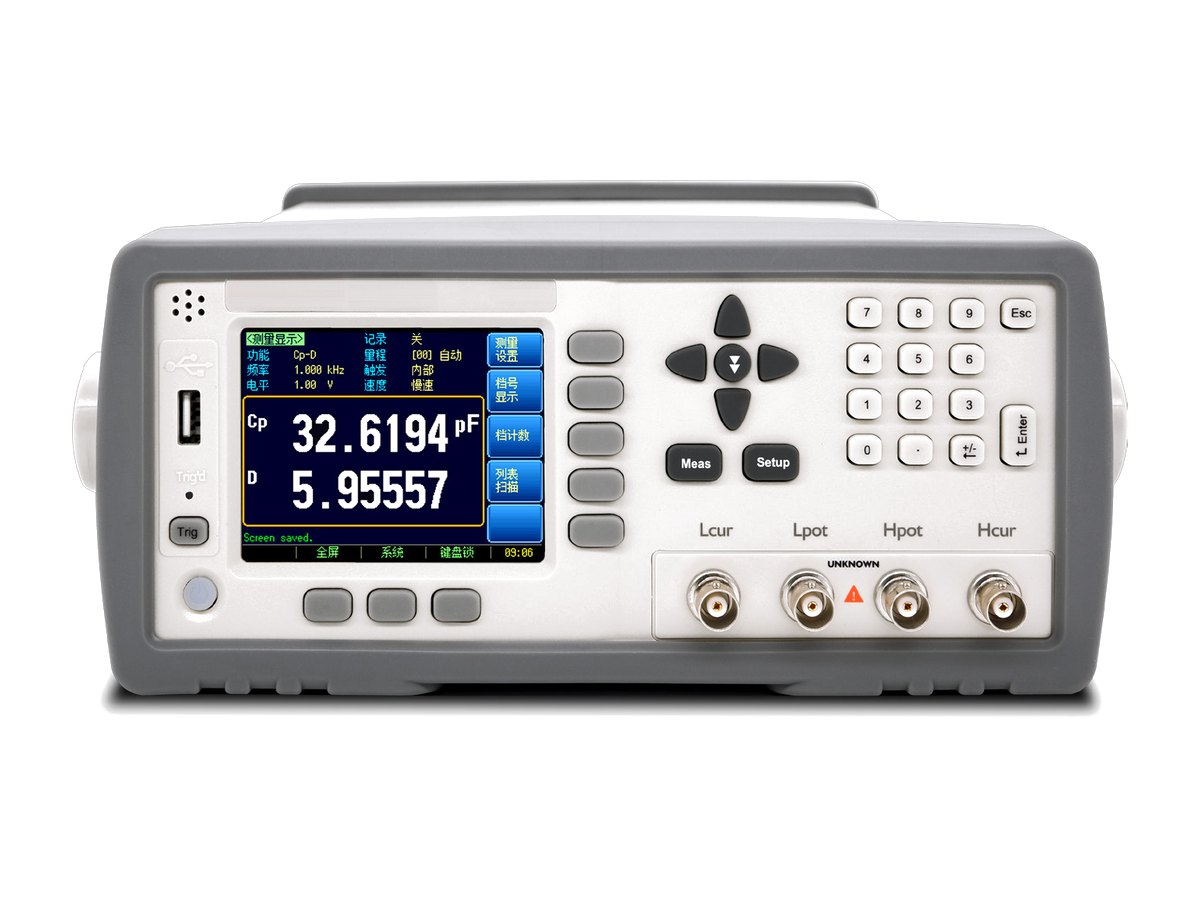

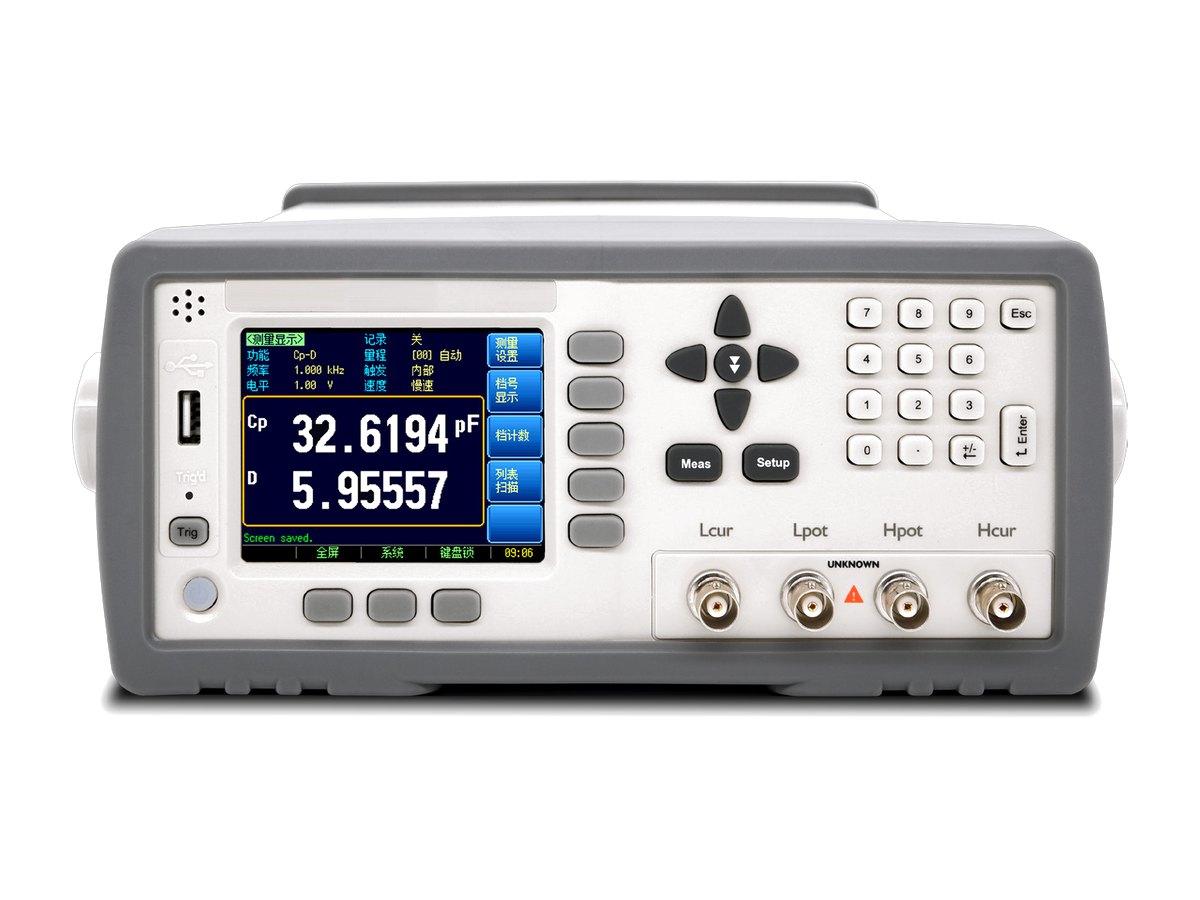

Мост на частоты до 100 кГц с разъёмом Handler для сортировочной автоматики. Подойдёт для линии проверки конденсаторов и катушек.

Ключевые параметры

частота 10 Гц–100 кГц, интерфейс Handler, 264×107×350 мм, ~4 кг

Измеряемые параметры

L, C, R, Z, X, B, G, D, угол фазы θ, Q

Основная погрешность

0,05 % ±5 ед.

Частота

10 Гц–100 кГц, непрерывно, шаг 0,001 Гц

Диапазоны

9; автоматический, ручной и номинальный выбор

Диапазон индикации

D 0,00001–9,99999

Уровень сигнала

0,01–2,00 В, шаг 10 мВ; автоподстройка уровня (ALC)

Скорость

40, 10 и 3 измерения в секунду, усреднение от 1 до 256 раз

Компаратор

14 групп сортировки: 10 годных, 1 негодная, 1 вспомогательная, 2 по основному параметру

Интерфейсы

RS232C, Handler, USB-накопитель; RS-485 по выбору

Прочее

автоопределение типа элемента, команды SCPI и протокол Modbus, 999 экранных снимков, задержка запуска

Габариты

264 × 107 × 350 мм, около 4 кг

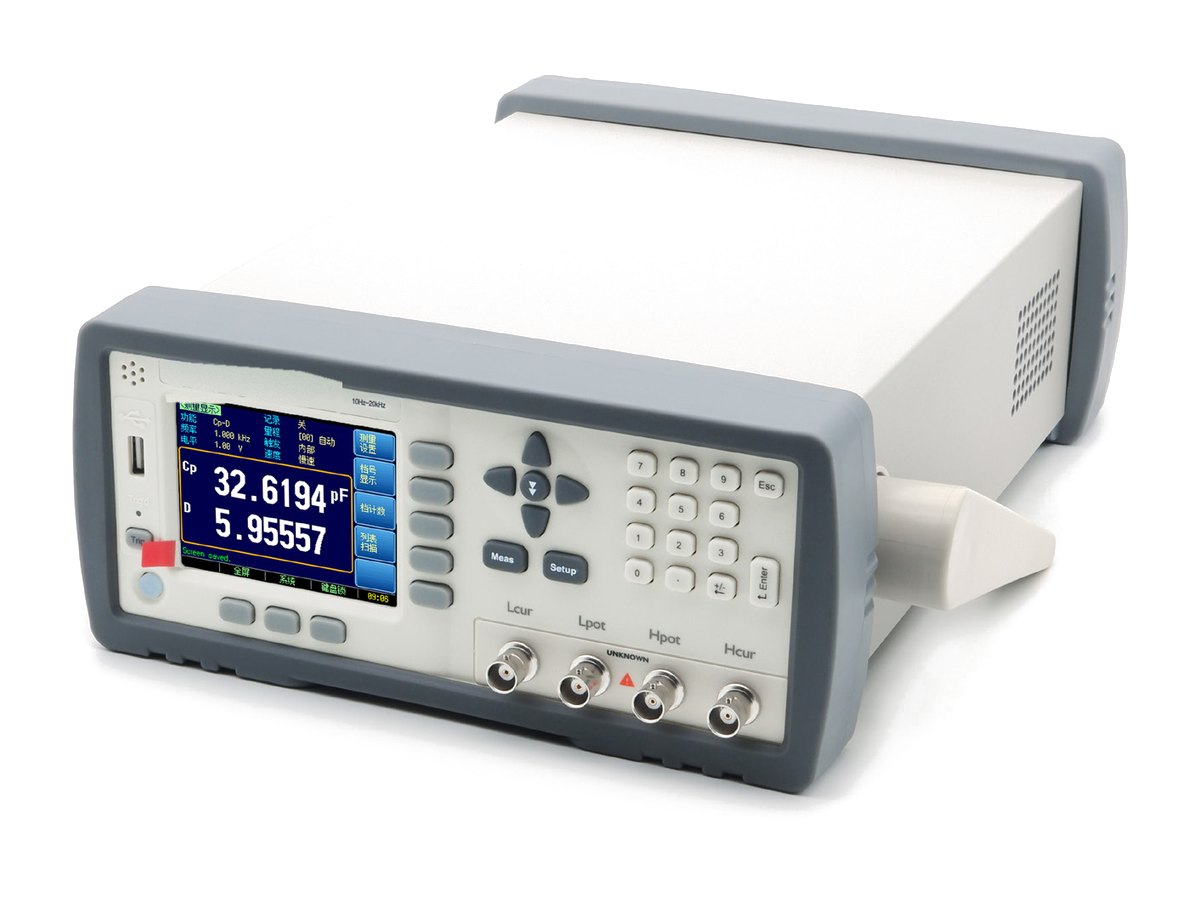

Мост до 20 кГц в двух исполнениях: одно измеряет ещё и сопротивление постоянному току (DCR), второе только LCR. Для проверки дросселей, трансформаторов и конденсаторов на низких частотах.

Ключевые параметры

частота 10 Гц–20 кГц, версия с DCR, 264×107×350 мм, ~4 кг

Исполнения

исполнение A, B

Основная погрешность

0,05 % ±5 ед.

Частота

10 Гц–20 кГц, непрерывно, шаг 0,001 Гц

Диапазоны

9; автоматический, ручной и номинальный выбор

Диапазон индикации

Q 0,00001–99999,9

Уровень сигнала

0,01–2,00 В, шаг 10 мВ; автоподстройка уровня (ALC)

Скорость

40, 10 и 3 измерения в секунду, на медленной с усреднением

Компаратор

14 групп сортировки: 10 годных, 1 негодная, 1 вспомогательная, 2 по основному параметру

Интерфейсы

RS232C, расширенный Handler, USB-накопитель (до 10 000 записей)

Прочее

автоопределение типа элемента, блокировка клавиатуры, команды SCPI

Габариты

264 × 107 × 350 мм, около 4 кг

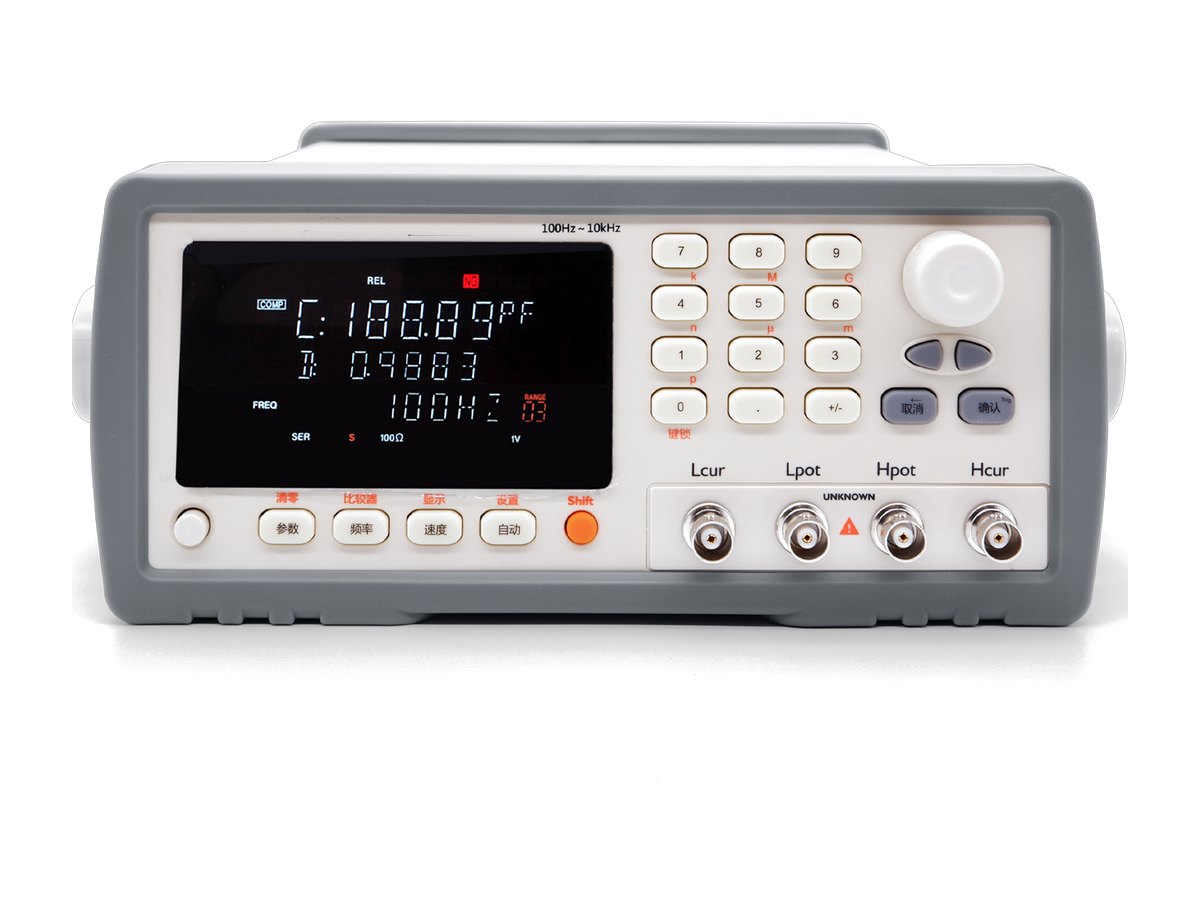

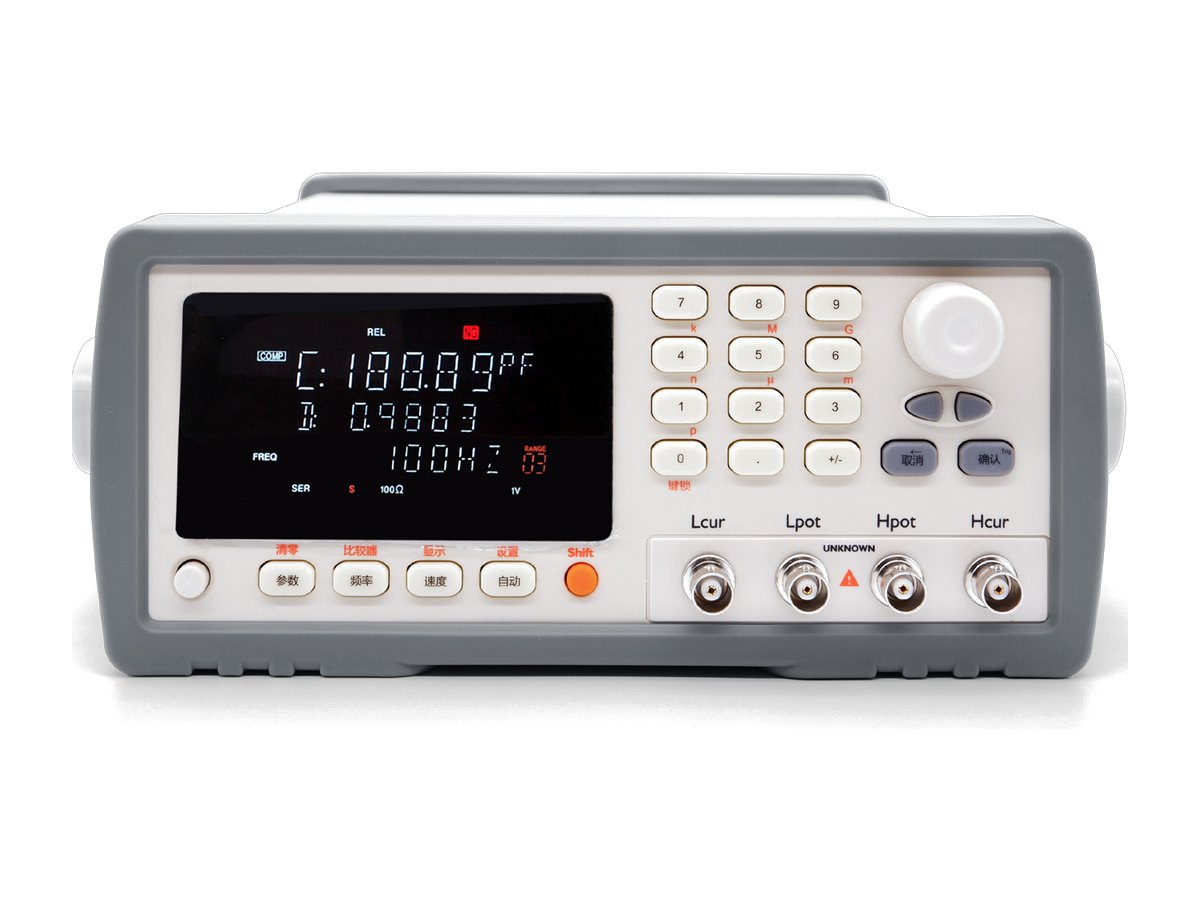

Мост с яркой вакуумной индикацией и четырьмя частотами: 100 Гц, 120 Гц, 1 кГц и 10 кГц. Читается в цехе при любом освещении.

Ключевые параметры

100 Гц, 120 Гц, 1 кГц, 10 кГц, четырёхцветный VFD, 264×107×350 мм

Исполнения

исполнение A, B

Измеряемые параметры

L, C, R, |Z|, D, Q, угол фазы θ (в градусах и радианах)

Основная погрешность

0,1 %

Частота

100 Гц, 120 Гц, 1 кГц, 10 кГц

Диапазоны

6; автоматический и ручной выбор

Диапазон индикации

D 0,0001–9,9999

Уровень сигнала

0,1, 0,3 и 1 В (эффективное)

Скорость

15, 5 и 3 измерения в секунду

Максимальное показание

основной и дополнительный параметр: 99999

Компаратор

5 групп сортировки, 20 групп записи, звуковая индикация

Интерфейсы

RS-232C (команды SCPI), Handler

Дисплей

вакуумный люминесцентный (VFD), блокировка клавиатуры, удержание данных

Габариты

264 × 107 × 350 мм, около 4 кг

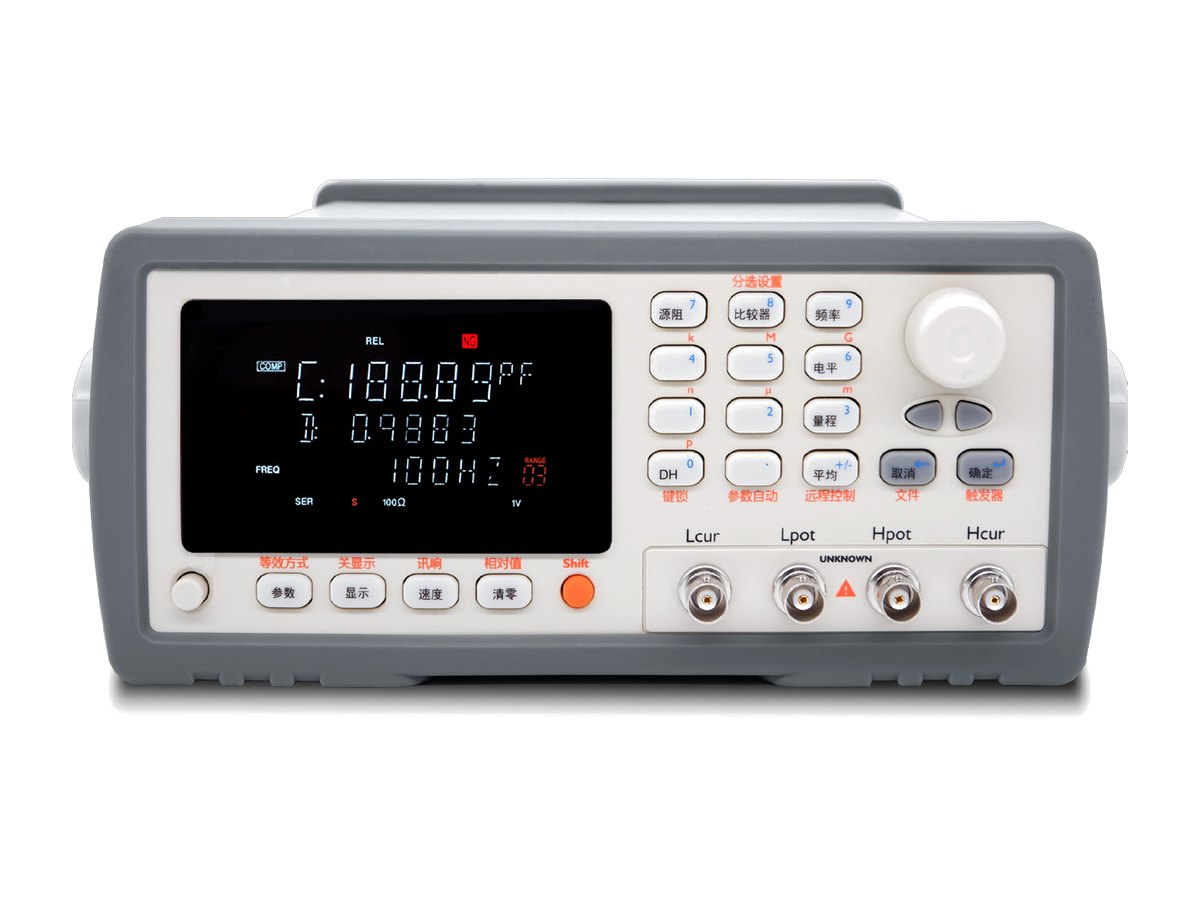

Мост на десять частот от 50 Гц до 100 кГц, до 20 измерений в секунду. Для сортировки компонентов на линии.

Ключевые параметры

10 точек частоты 50 Гц–100 кГц, VFD, до 20 измерений в секунду

Основная погрешность

0,1 %

Частота

50, 60, 100 и 120 Гц; 1, 10, 20, 40, 50 и 100 кГц (10 точек)

Диапазоны

9; автоматический, ручной и номинальный выбор

Уровень сигнала

0,1, 0,3 и 1 В (эффективное)

Скорость

3, 8 и 20 измерений в секунду

Максимальное показание

основной параметр: 99999

Компаратор

5 групп сортировки, 1 файл записи

Калибровка

обнуление по разомкнутой и короткозамкнутой цепи со сканированием частоты, три частотные точки

Интерфейсы

без внешних интерфейсов

Габариты

264 × 107 × 350 мм, около 4 кг

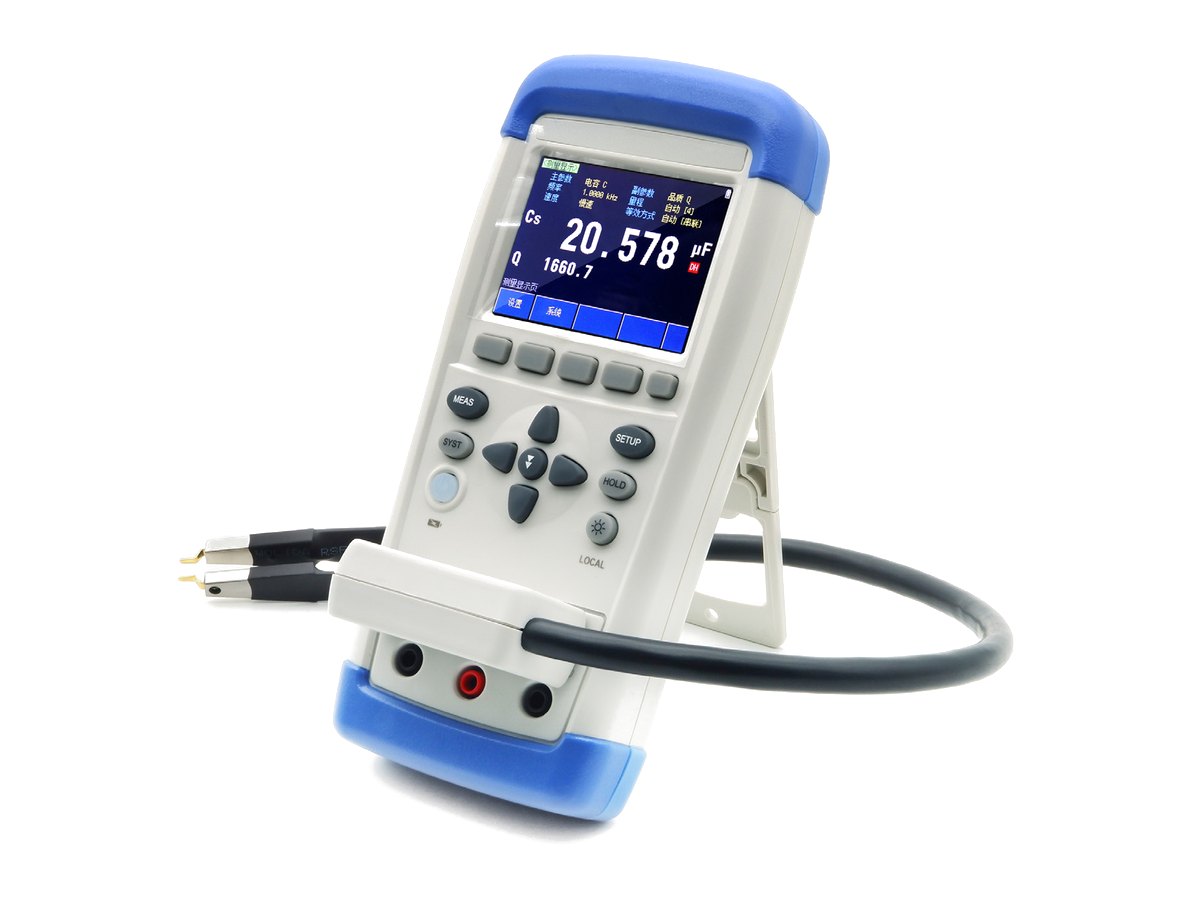

Портативный мост размером с телефон, сенсорный экран и кнопки, питание от литиевой батареи. Для наладчика, который идёт к изделию, а не несёт изделие на стол.

Ключевые параметры

100 Гц–100 кГц, 90×190×31 мм, ~400 г, сенсорный экран и кнопки

Исполнения

исполнение A, B

Основная погрешность

0,2 %

Частота

100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц

Диапазоны

автоматический и ручной выбор

Диапазон индикации

L 0,01 мкГн–9999 Гн; C 0,01 пФ–9999 мкФ; R, Z 0,0001 Ом–99,99 МОм; D 0,0001–9,999

Уровень сигнала

0,6 В (эффективное), погрешность ±10 %

Скорость

быстро 4, медленно 1,5 измерения в секунду

Максимальное показание

основной параметр: 49999

Питание

литиевый аккумулятор 8,4 В, 1400 мА·ч

Дисплей

цветной сенсорный TFT-экран 2,8 дюйма, 4 уровня подсветки, автовыключение

Интерфейсы

USB (класс HID), порт зарядки

Габариты

90 × 190 × 31 мм, около 400 г

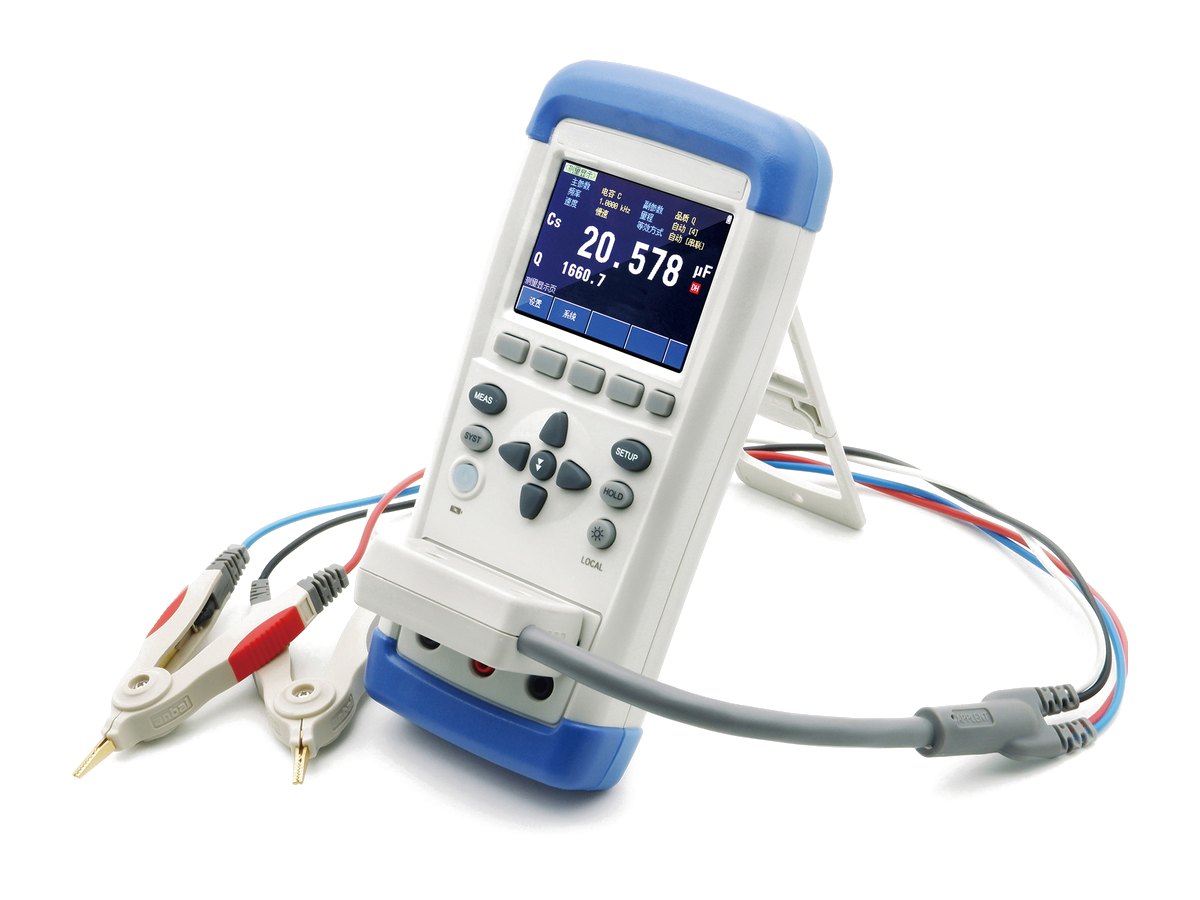

Портативный мост на частоты от 50 Гц до 100 кГц с измерением DCR. Подходит для проверки батарей и катушек на месте.

Ключевые параметры

50 Гц–100 кГц, измерение DCR, 90×190×31 мм, ~400 г

Исполнения

исполнение A, B

Основная погрешность

0,2 %

Диапазоны

8; автоматический выбор или фиксация

Уровень сигнала

0,3, 0,7 и 1,0 В (эффективное), погрешность 10 %

Скорость

быстро 10, медленно 2,5 измерения в секунду

Максимальное показание

основной параметр: 49999

Калибровка

обнуление по разомкнутой и короткозамкнутой цепи

Питание

литиевый аккумулятор 8,4 В, 1400 мА·ч

Дисплей

цветной сенсорный TFT-экран 2,8 дюйма, 4 уровня подсветки, автовыключение

Интерфейсы

USB (класс HID), USB Type-C; совместим с командами SCPI

Габариты

90 × 190 × 31 мм, около 400 г

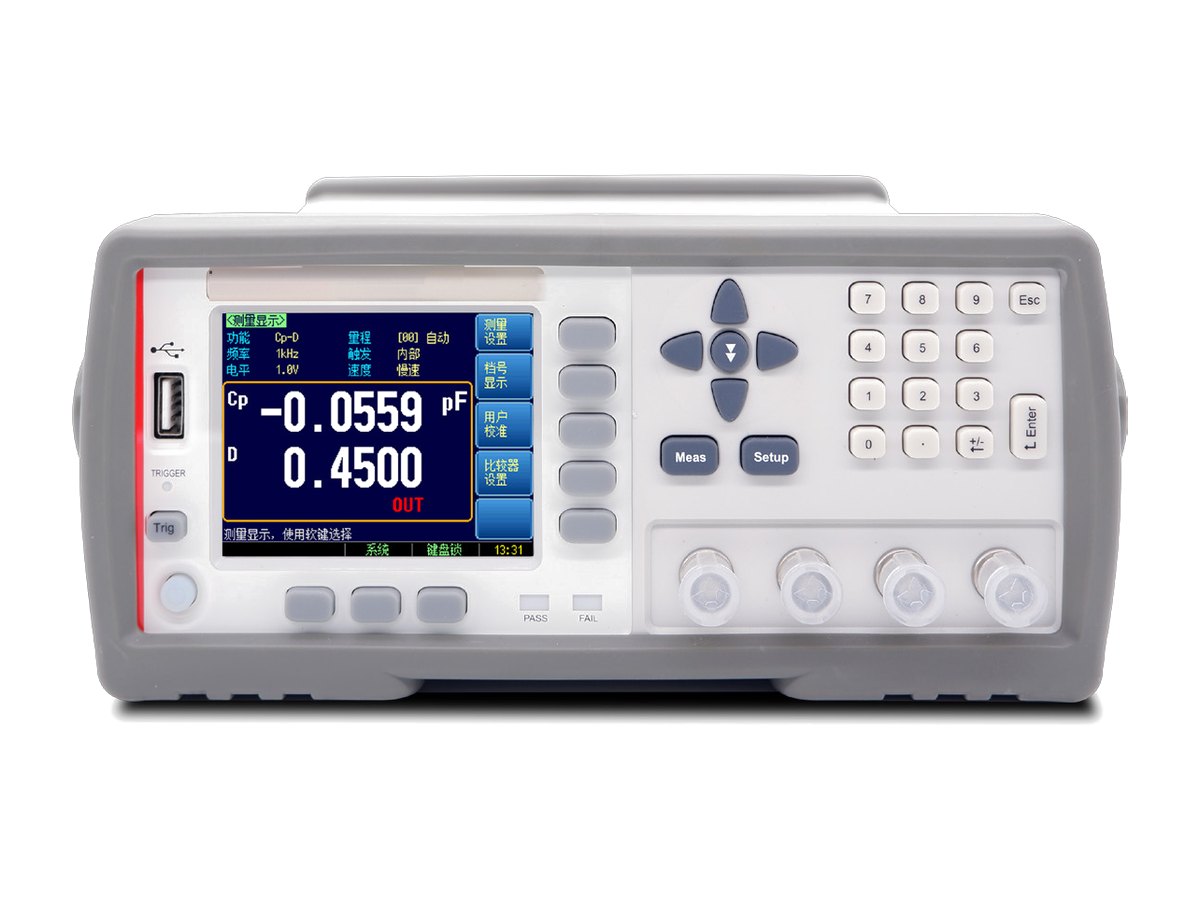

Мост, настроенный на конденсаторы, в трёх исполнениях. Частоты от 100 Гц до 100 кГц, удобен для приёмки и выборочной проверки.

Ключевые параметры

100 Гц–100 кГц, 264×107×350 мм, ~3 кг

Исполнения

исполнение A, B, C

Измеряемые параметры

C, R, Z, D, Q

Основная погрешность

0,1 %

Частота

100 Гц, 120 Гц, 1 кГц, 10 кГц; в старших исполнениях ещё 100 и 200 кГц; точность частоты 0,01 %

Диапазоны

9; автоматический, фиксированный и номинальный выбор

Диапазон индикации

C 0,0001 пФ–9,9999 мФ; R, Z 0,0001 Ом–99,999 МОм; D 0,0001–9,9999; Q 0,0001–9999,9

Уровень сигнала

0,1, 0,3, 0,5 и 1,0 В (эффективное), погрешность 10 %

Скорость

3, 10 и 30 измерений в секунду

Максимальное показание

5 разрядов: 99999

Запуск

внутренний, ручной, внешний и дистанционный

Интерфейсы

Handler, RS232, RS485; GPIB по выбору

Данные

запись до 9999 файлов (CSV), 10 файлов во внутренней памяти и 10 на USB

Габариты

264 × 107 × 350 мм, около 3 кг

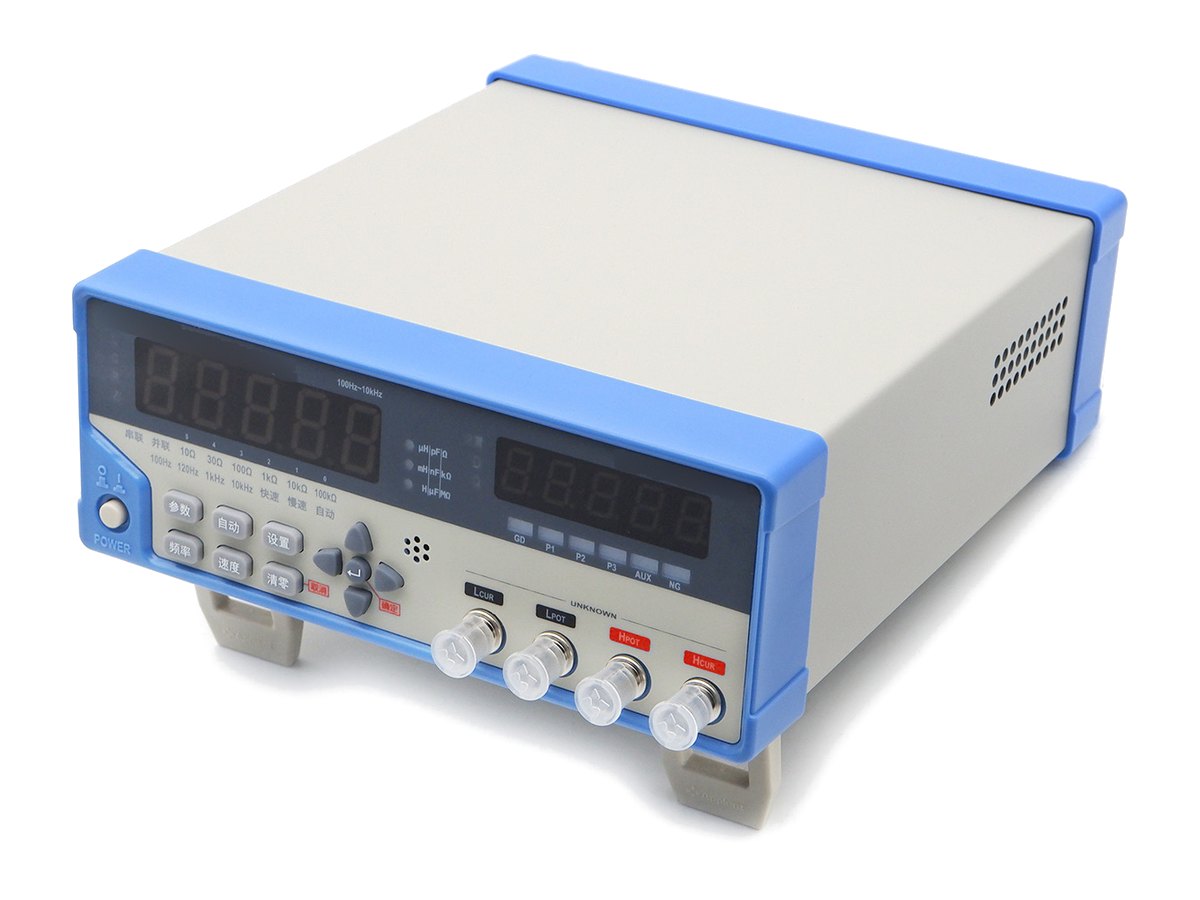

Экономичный мост с яркими цифровыми индикаторами и четырьмя частотами. Для задач, где не нужна высокая точность и широкий диапазон.

Ключевые параметры

4 частоты 100 Гц–10 кГц, светодиодный индикатор, 220×85×259 мм, ~2 кг

Основная погрешность

0,25 %

Частота

100 Гц, 120 Гц, 1 кГц, 10 кГц

Диапазоны

6; автоматический и ручной выбор

Диапазон индикации

L 0,01 мкГн–9999 Гн; C 0,01 пФ–9999 мкФ; R, Z 0,0001 Ом–99,99 МОм; D 0,0001–9,999; Q 0,0001–999,9

Уровень сигнала

0,1, 0,3 и 1 В (эффективное)

Скорость

медленно 3, быстро 10 измерений в секунду

Максимальное показание

основной параметр: 99999

Компаратор

5 групп сортировки

Калибровка

обнуление по короткозамкнутой и разомкнутой цепи во всех диапазонах

Дисплей

яркий светодиодный, 0,8 дюйма

Габариты

220 × 85 × 259 мм, около 2 кг

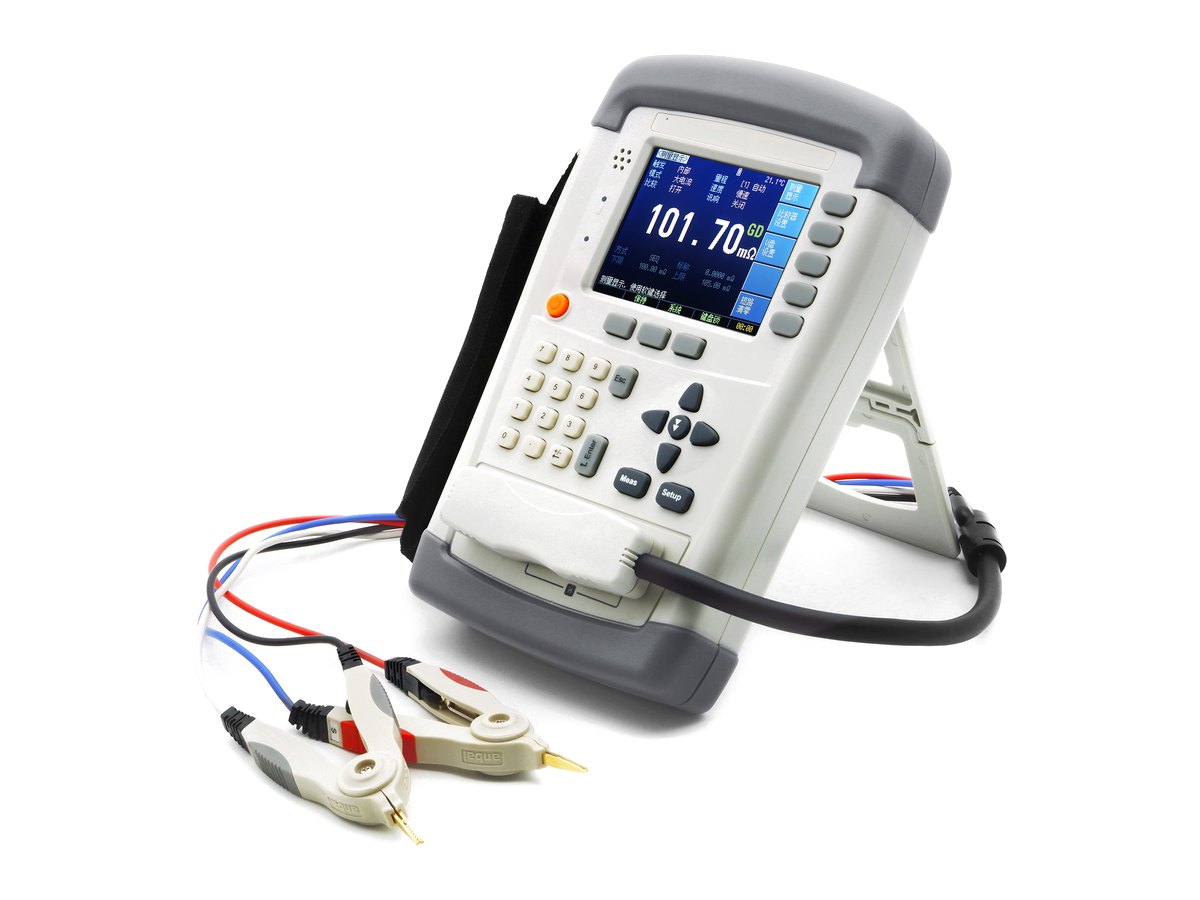

Портативный микроомметр от 10 мкОм до 20 МОм с разъёмом для датчика температуры. Нужен монтажникам и наладчикам, которые проверяют обмотки и контакты на месте.

Ключевые параметры

10 мкОм–20 МОм, датчик температуры в комплекте, 3,5-дюймовый экран

Исполнения

исполнение A, B

Измеряемый параметр

сопротивление постоянному току

Основная погрешность

0,05 %

Диапазон измерения

10 мкОм–20 МОм

Ток измерения

до 1 А; режимы большого и малого тока (малый ток есть не во всех исполнениях)

Диапазоны

10; автоматический, ручной и номинальный выбор

Скорость

быстро 30, средне 15, медленно 3 измерения в секунду

Максимальное показание

20000

Температурная компенсация

точность 0,2 °C, диапазон 0–80 °C

Подключение

четырёхпроводное, экранированное

Питание

литиевый аккумулятор 8,4 В, 2200 мА·ч

Интерфейсы

Mini-USB (виртуальный COM-порт), порт зарядки

Габариты

130 × 210 × 38 мм, около 650 г

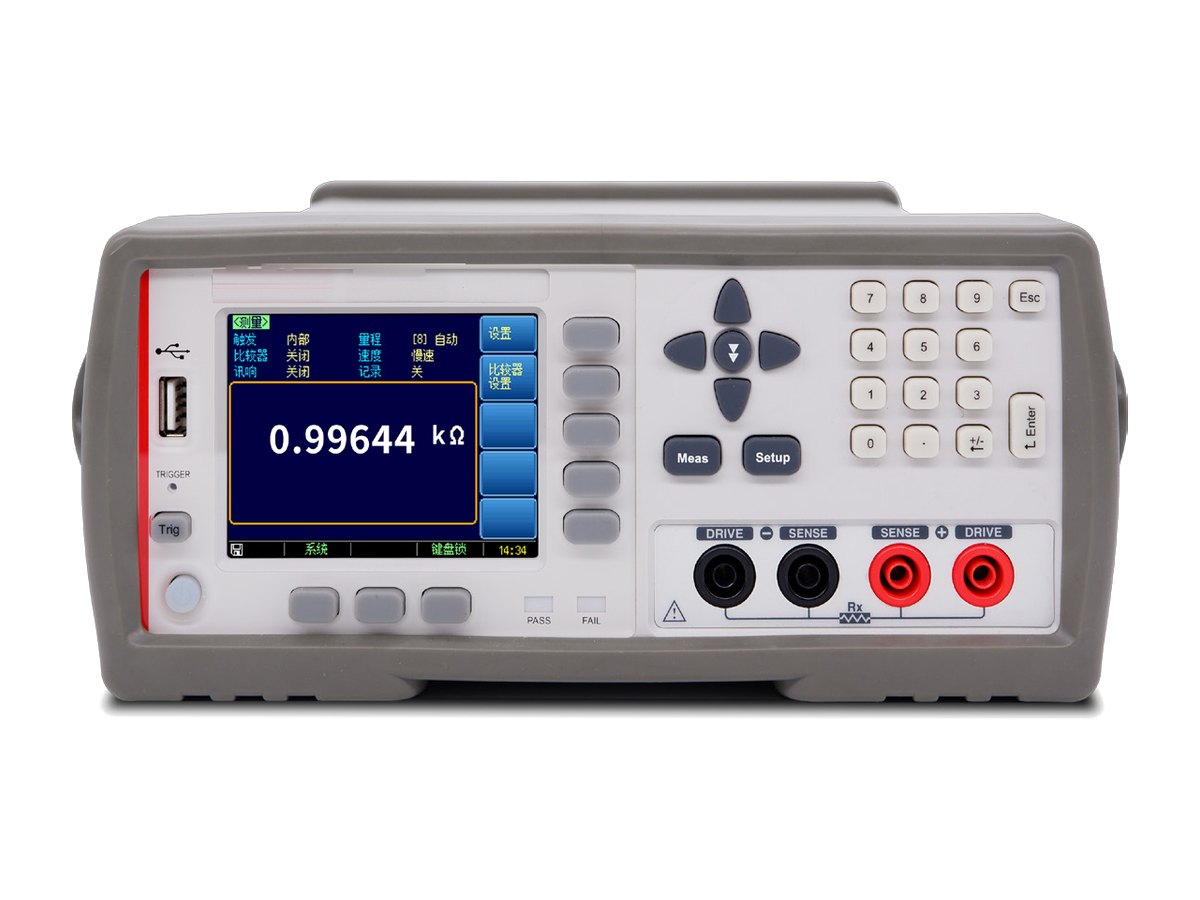

Настольный омметр на 0,001 мОм–2,2 МОм с 200 000 отсчётов и компенсацией смещения. Для проверки контактов и сопротивления проводников с высоким разрешением.

Ключевые параметры

0,001 мОм–2,2 МОм, 200 000 отсчётов, компенсация смещения, 264×107×307 мм, ~5 кг

Измеряемый параметр

сопротивление постоянному току

Основная погрешность

0,05 %

Диапазон измерения

0,001 мОм–2,2 МОм

Ток измерения

до 1 А

Диапазоны

9; автоматический, ручной и номинальный выбор

Скорость

медленно 3, средне 18, быстро 60 измерений в секунду

Максимальное показание

200 000

Компаратор

6 групп сортировки

Подключение

четырёхпроводное, экранированное

Температурная компенсация

точность 0,2 °C, диапазон 0–80 °C

Интерфейсы

Handler, RS232, USB, RS485, вход датчика температуры

Дисплей

цветной TFT 3,5 дюйма; расчёт удельного сопротивления, контроль обрыва измерительных проводов

Габариты

264 × 107 × 307 мм, около 5 кг

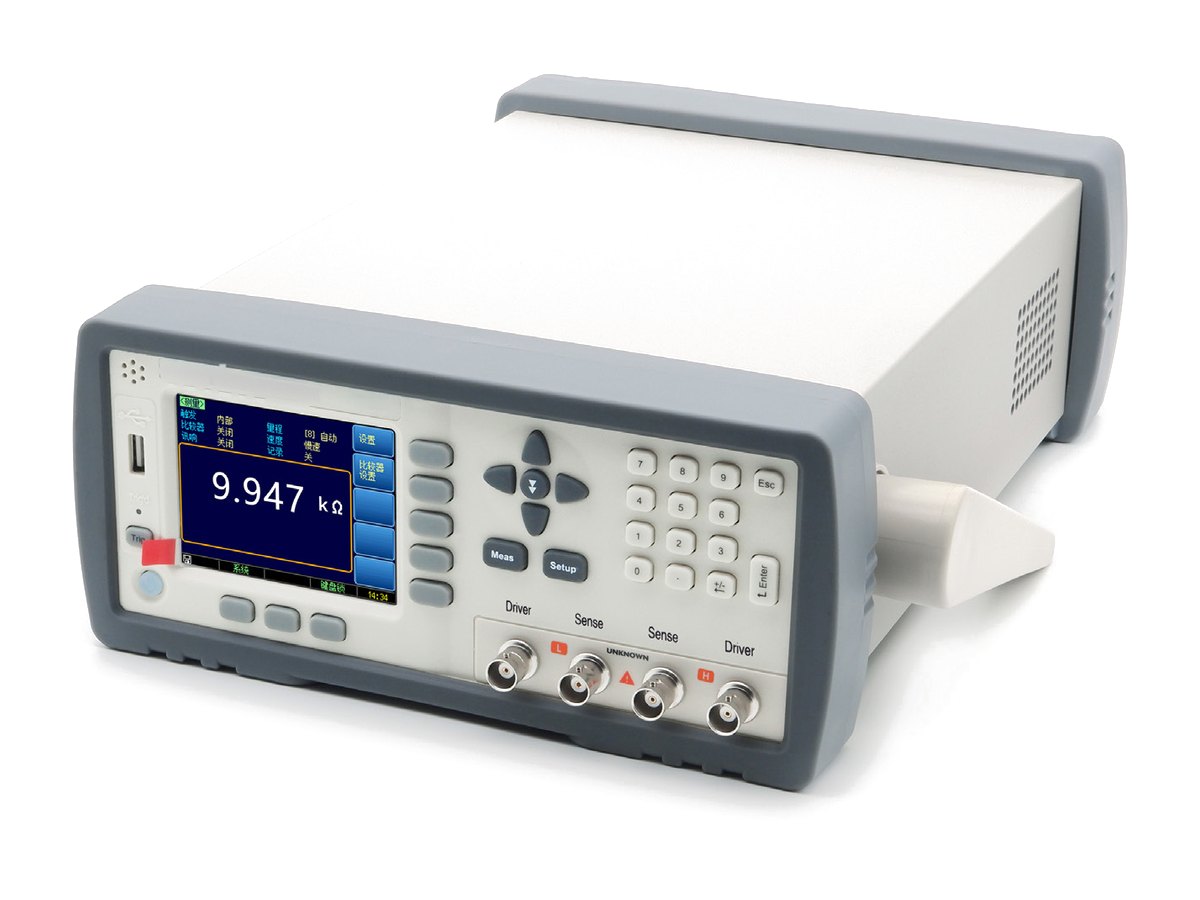

Омметр с выборкой за 7 мс: проверка проходит очень быстро. Для линий, где сопротивление проверяют у каждого изделия.

Ключевые параметры

1 мкОм–20 МОм, 7 мс на отсчёт, 14 пределов компаратора, ~4 кг

Исполнения

исполнение A, B

Измеряемый параметр

сопротивление постоянному току

Основная погрешность

0,05 %

Диапазон измерения

1 мкОм–20 МОм

Ток измерения

до 1 А

Диапазоны

10; автоматический и ручной выбор

Скорость

средне 12, медленно 2 измерения в секунду

Максимальное показание

30000 на медленной и средней скорости

Компаратор

1 группа, звуковой сигнал

Запуск

внутренний, ручной, дистанционный, внешний и по уровню

Интерфейсы

RS232C, USB, Handler (для автоматики)

Дисплей

цветной TFT 3,5 дюйма, удержание данных

Габариты

264 × 107 × 350 мм, около 4 кг

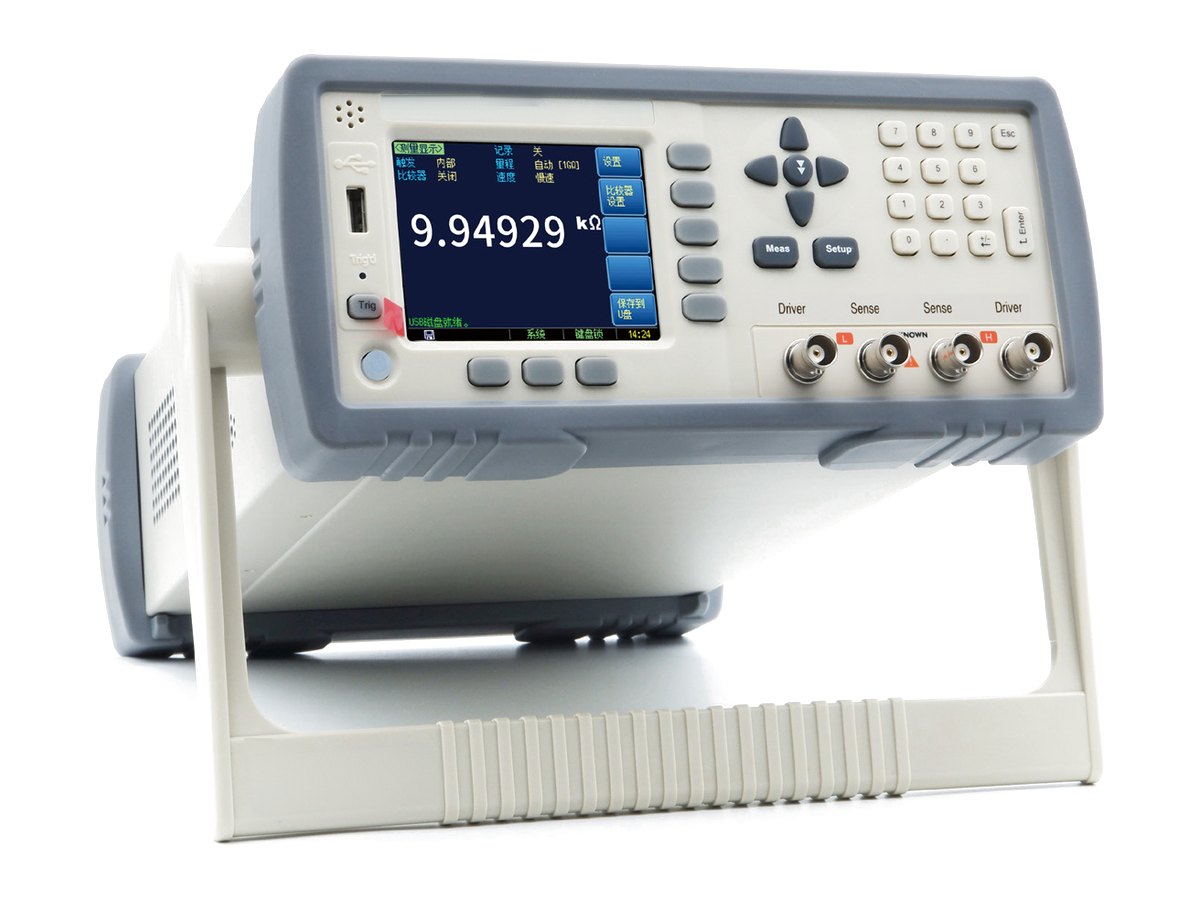

Прецизионный омметр на 6,5 разряда с компенсацией температуры. Нужен лабораториям и службам качества, которым важна повторяемость.

Ключевые параметры

0,1 мкОм–1,2 ГОм, компенсация температуры, 14 пределов компаратора

Измеряемый параметр

сопротивление постоянному току

Основная погрешность

0,02 %

Диапазон измерения

0,1 мкОм–1,2 ГОм

Ток измерения

от 1 нА до 1 А

Диапазоны

12; автоматический, ручной и номинальный выбор

Максимальное показание

1 200 000

Компаратор

30 групп записи, индикация NG-LO, OK-IN, NG-HI, регулируемая громкость сигнала

Запуск

внутренний, ручной, внешний, дистанционный

Температурная компенсация

точность 0,2 °C, диапазон 0–80 °C

Программирование

SCPI, Modbus

Дисплей

цветной TFT 3,5 дюйма, удержание данных

Габариты

264 × 107 × 350 мм, около 4 кг

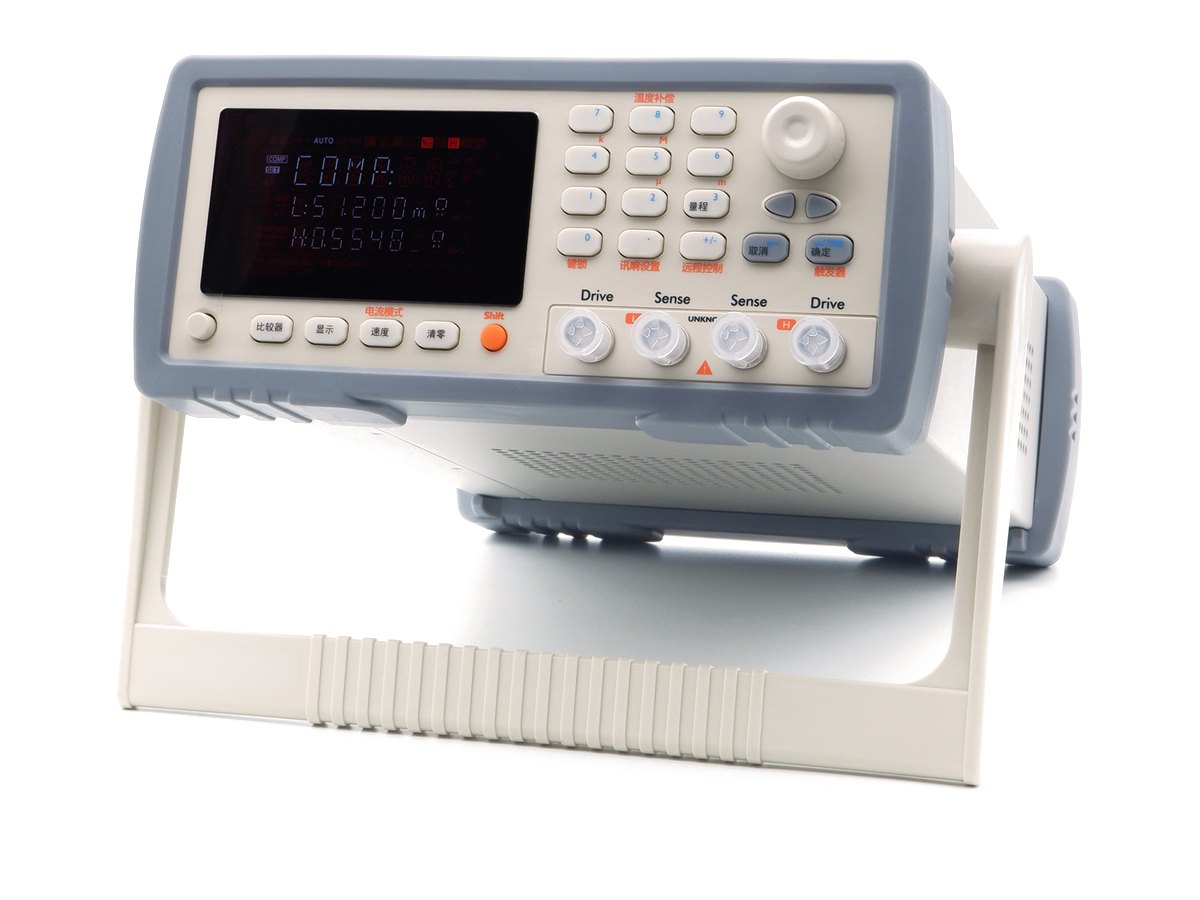

Прецизионный омметр с вакуумной индикацией и компенсацией температуры, диапазон от 0,1 мкОм до 110 МОм.

Ключевые параметры

0,1 мкОм–110 МОм, VFD, компенсация температуры

Измеряемый параметр

сопротивление постоянному току

Основная погрешность

0,02 %

Диапазон измерения

0,1 мкОм–110 МОм

Ток измерения

от 1 мкА до 1 А

Диапазоны

11; автоматический и ручной выбор

Скорость

167, 30, 10 и 2 измерения в секунду

Максимальное показание

105000

Компаратор

30 групп записи, индикация NG-LO, GD-IN, NG-HI

Интерфейсы

RS232C, Handler (для автоматики)

Дисплей

четырёхцветный вакуумный люминесцентный (VFD), блокировка клавиатуры

Габариты

264 × 107 × 350 мм, около 4 кг

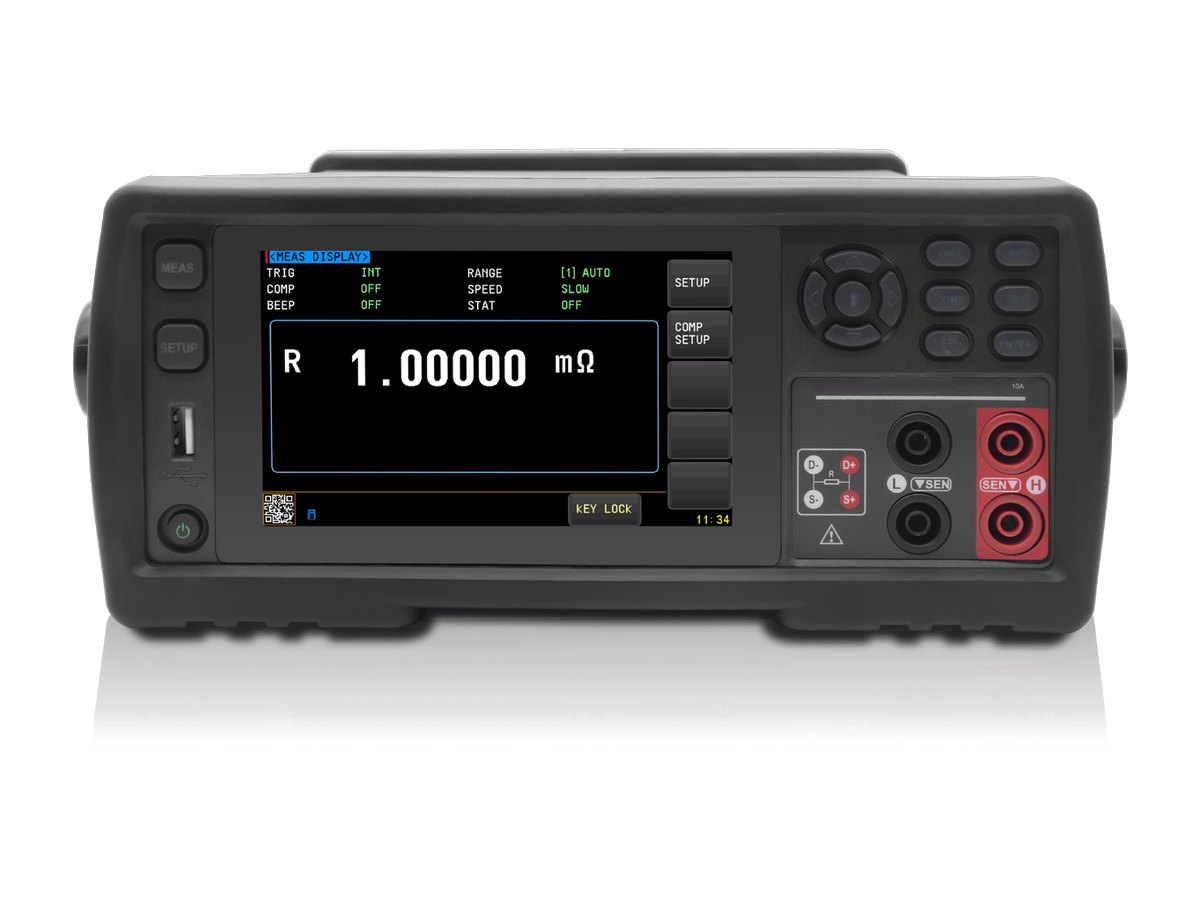

Омметр с током измерения до 10 А и автоматической сменой полярности. Вариант «С» рассчитан на обмотки двигателей.

Ключевые параметры

0,01 мкОм–300 Ом, ток до 10 А, вариант «С» для обмоток двигателей, ~2,5 кг

Исполнения

исполнение A, B, C

Измеряемый параметр

сопротивление постоянному току

Основная погрешность

0,02 % ±3 ед.

Диапазон измерения

0,01 мкОм–300 Ом

Ток измерения

до 10 А, импульсный и в обоих направлениях

Диапазоны

6; ручной и автоматический выбор

Скорость

быстро 10, медленно 1 измерение в секунду

Максимальное показание

300000

Температурная компенсация

точность 0,2 °C, диапазон 0–80 °C

Интерфейсы

RS232, RS485, LAN, USB-накопитель

Дисплей

сенсорный экран 5 дюймов, блокировка клавиатуры

Габариты

264 × 105 × 350 мм, около 2,5 кг

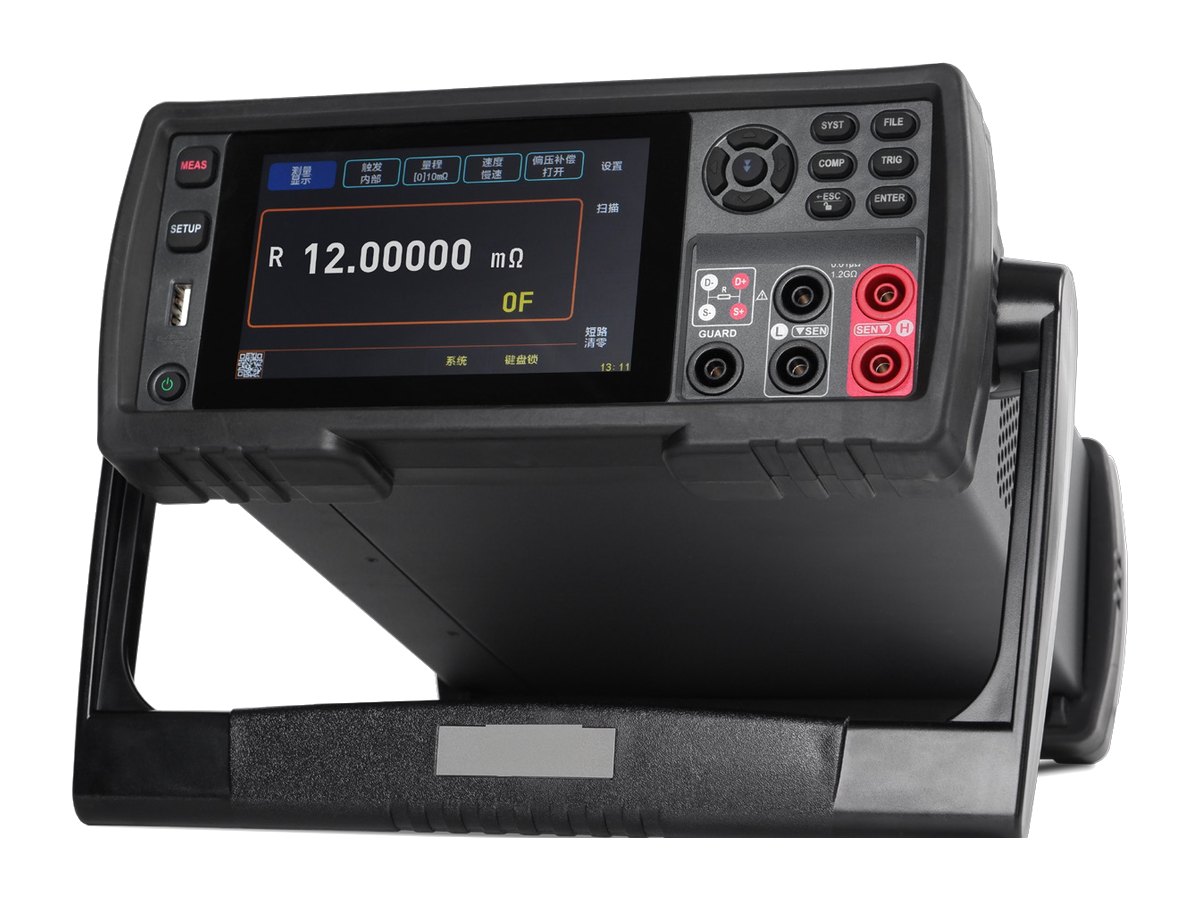

Сверхнизкоомный омметр: от 0,00001 мОм. Исполнение на 12 каналов проверяет несколько контактов за один цикл.

Ключевые параметры

0,00001 мОм–1,2 ГОм, 12 диапазонов, ~3,5 кг

Исполнения

исполнение A, B

Измеряемый параметр

сопротивление постоянному току

Основная погрешность

0,02 %

Каналы

1 или 12 в зависимости от исполнения

Диапазон измерения

0,01 мкОм–1,2 ГОм

Диапазоны

12; автоматический, ручной и номинальный выбор

Скорость

медленно 4, средне 8, быстро 40, высокая 100 измерений в секунду (до 2,5 мс на одно измерение)

Максимальное показание

1 200 000

Запуск

внутренний и внешний (ручной и дистанционный)

Компаратор

10 групп (одноканальная модель); в многоканальной одна группа с произвольной настройкой каждого канала

Интерфейсы

Handler, RS232, RS485, LAN, вход температурной компенсации; SCPI и Modbus (RTU)

Дисплей

сенсорный экран 5 дюймов

Габариты

264 × 105 × 327 мм, около 3,5 кг

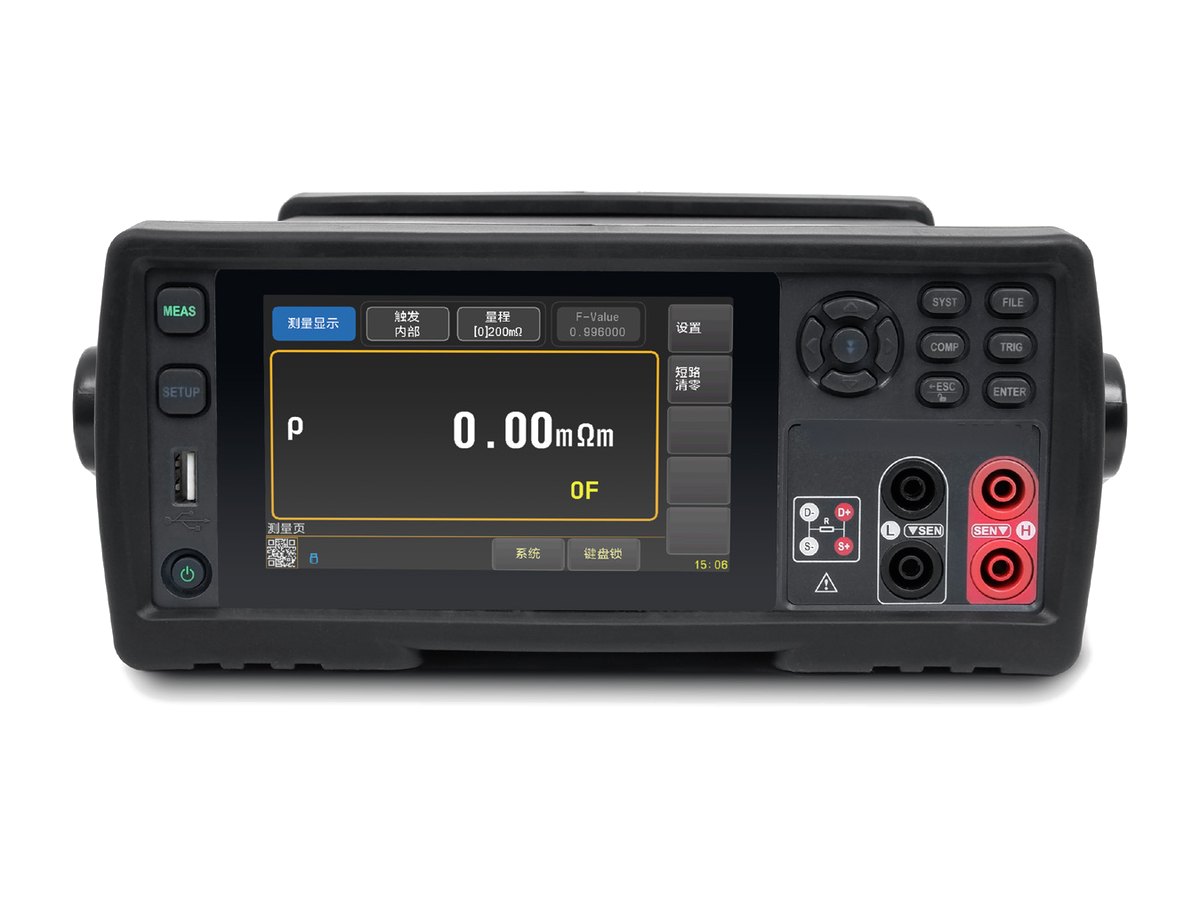

Четырёхзондовый измеритель сопротивления проводящих плёнок и покрытий. Для лабораторий, которые работают с тонкими плёнками.

Ключевые параметры

200 мОм–200 кОм, удельное сопротивление проводящих плёнок, ~4,5 кг

Измеряемые параметры

сопротивление, удельное сопротивление, поверхностное сопротивление; проводимость по заказу

Каналы

1; многоканальная версия по заказу

Диапазон измерения

200 мОм–200 кОм

Диапазоны

7 и ручной выбор

Скорость

одно измерение за 2 секунды

Подключение

четырёхпроводное

Запуск

внутренний и внешний

Компаратор

верхний и нижний пределы, абсолютные или процентные

Интерфейсы

Handler, RS232, LAN, RS485, Type-C

Дисплей

цветной TFT 5 дюймов с ёмкостным сенсором, блокировка клавиатуры

Габариты

264 × 107 × 350 мм, около 4,5 кг

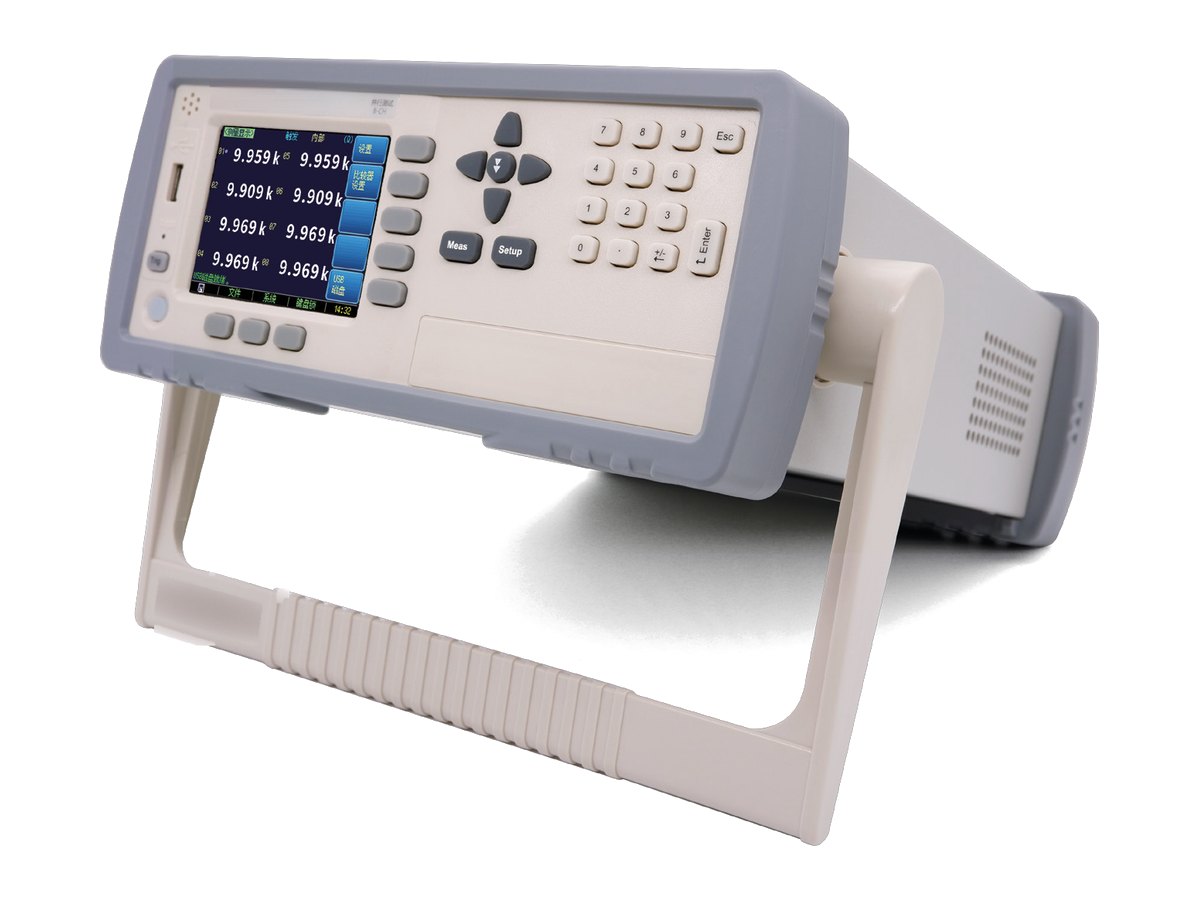

Многоканальный омметр на 4–30 каналов: проверяет жгуты, разъёмы и платы за один цикл. Пять исполнений отличаются числом каналов.

Ключевые параметры

1 мкОм–300 кОм, до 30 каналов, ~4 кг

Исполнения

исполнение A, B, C, D, E

Измеряемый параметр

сопротивление постоянному току

Основная погрешность

0,05 %

Каналы

4 (сканирование)

Диапазон измерения

1 мкОм–300 кОм

Диапазоны

автоматический, ручной и номинальный выбор

Скорость

30 мс на канал при ручном диапазоне; сканирование 10 каналов: медленно 3,4 с, быстро 350 мс

Максимальное показание

30 000 на медленной и средней скорости, 3000 на быстрой и высокой

Запуск

внутренний, ручной, по уровню, внешний, дистанционный

Компаратор

независимая настройка каждого канала, абсолютный и процентный допуск

Интерфейсы

RS-232C (команды SCPI), USB, Handler, вход температурной компенсации

Дисплей

цветной TFT, температурная компенсация

Габариты

264 × 107 × 350 мм, около 4 кг

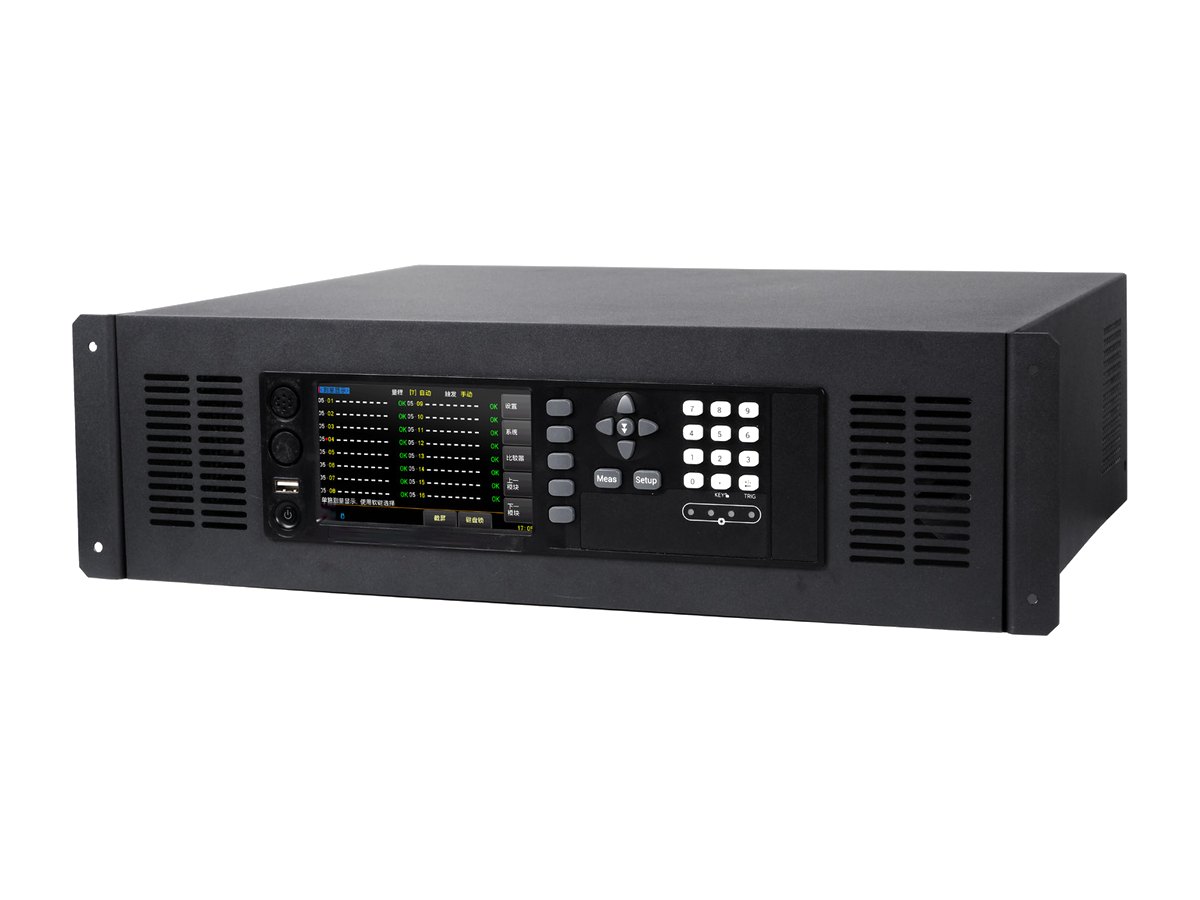

Омметр на 160 каналов с параллельным сканированием. Для проверки больших жгутов и плат, где прозванивать по одной цепи слишком долго.

Ключевые параметры

1 мкОм–2 МОм, параллельное сканирование 160 каналов, 485×129×371 мм, ~5 кг

Измеряемый параметр

сопротивление постоянному току

Основная погрешность

0,05 %

Каналы

до 160: параллельное сканирование 10×16, наращивание блоками по 16 каналов

Диапазон измерения

1 мкОм–200 кОм (до 2 МОм по заказу)

Диапазоны

ручной и номинальный выбор

Скорость

60 мс на канал; опрос 160 каналов: медленно 3,5 с, средне 1,9 с, быстро 1,1 с

Максимальное показание

22 000

Запуск

внутренний и внешний

Компаратор

независимая настройка каждого канала, абсолютный и процентный допуск

Интерфейсы

RS-232C и RS-485 (команды SCPI, Modbus), LAN

Дисплей

цветной TFT 5 дюймов

Габариты

485 × 129 × 371 мм, около 5 кг

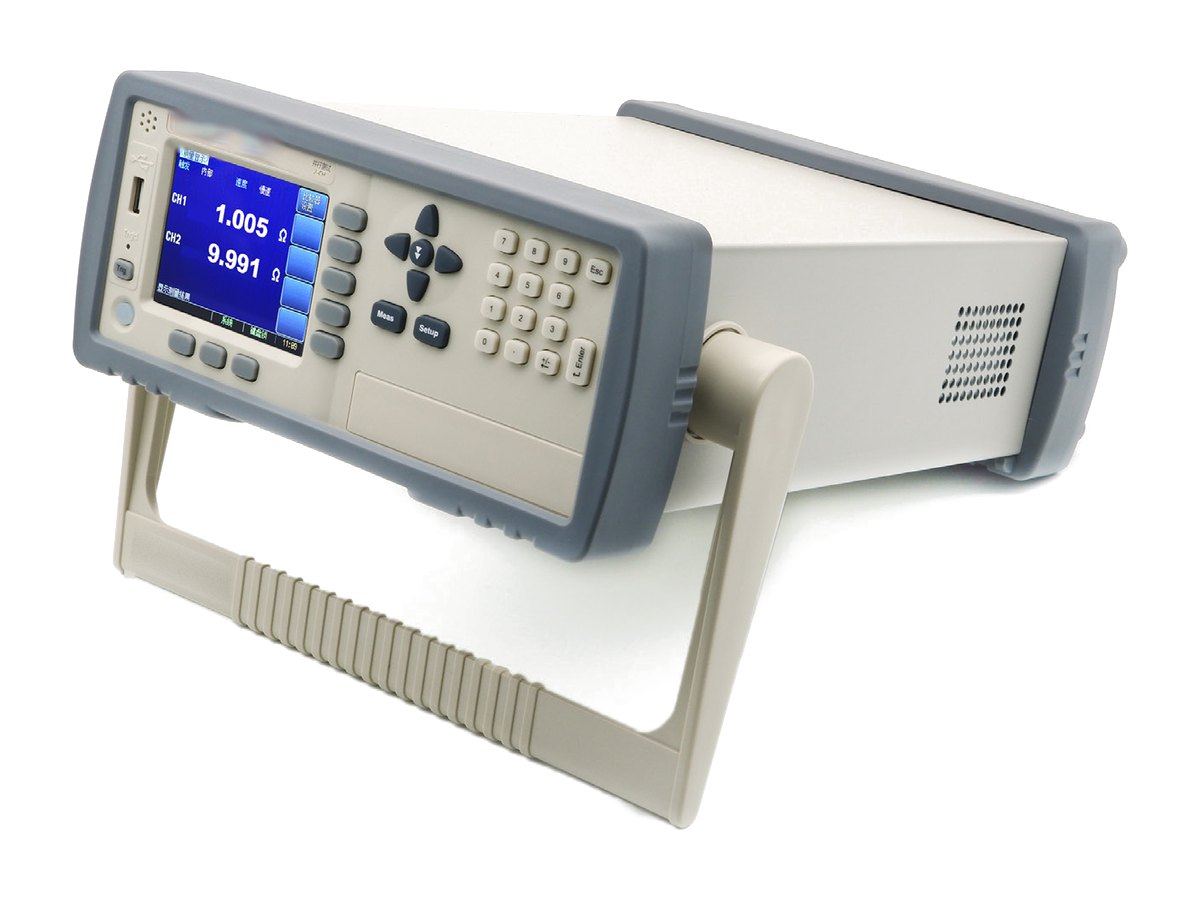

Многоканальный омметр с параллельным быстрым измерением: каналы измеряются одновременно и показываются на экране вместе. Два исполнения.

Ключевые параметры

1 мкОм–30 кОм, одновременная индикация каналов, ~5 кг

Исполнения

исполнение A, B

Измеряемый параметр

сопротивление постоянному току

Основная погрешность

0,05 %

Каналы

8, параллельное измерение

Диапазон измерения

10 мкОм–30 кОм

Ток измерения

до 1 А

Скорость

медленно 330 мс, средне 90 мс на все 8 каналов

Максимальное показание

30 000

Запуск

внутренний, внешний, ручной и дистанционный

Компаратор

независимая настройка и выходы по каждому каналу

Температурная компенсация

по выбору

Интерфейсы

RS-232C (команды SCPI), USB, Handler (для автоматики)

Дисплей

цветной TFT, блокировка клавиатуры

Габариты

264 × 107 × 350 мм, около 5 кг

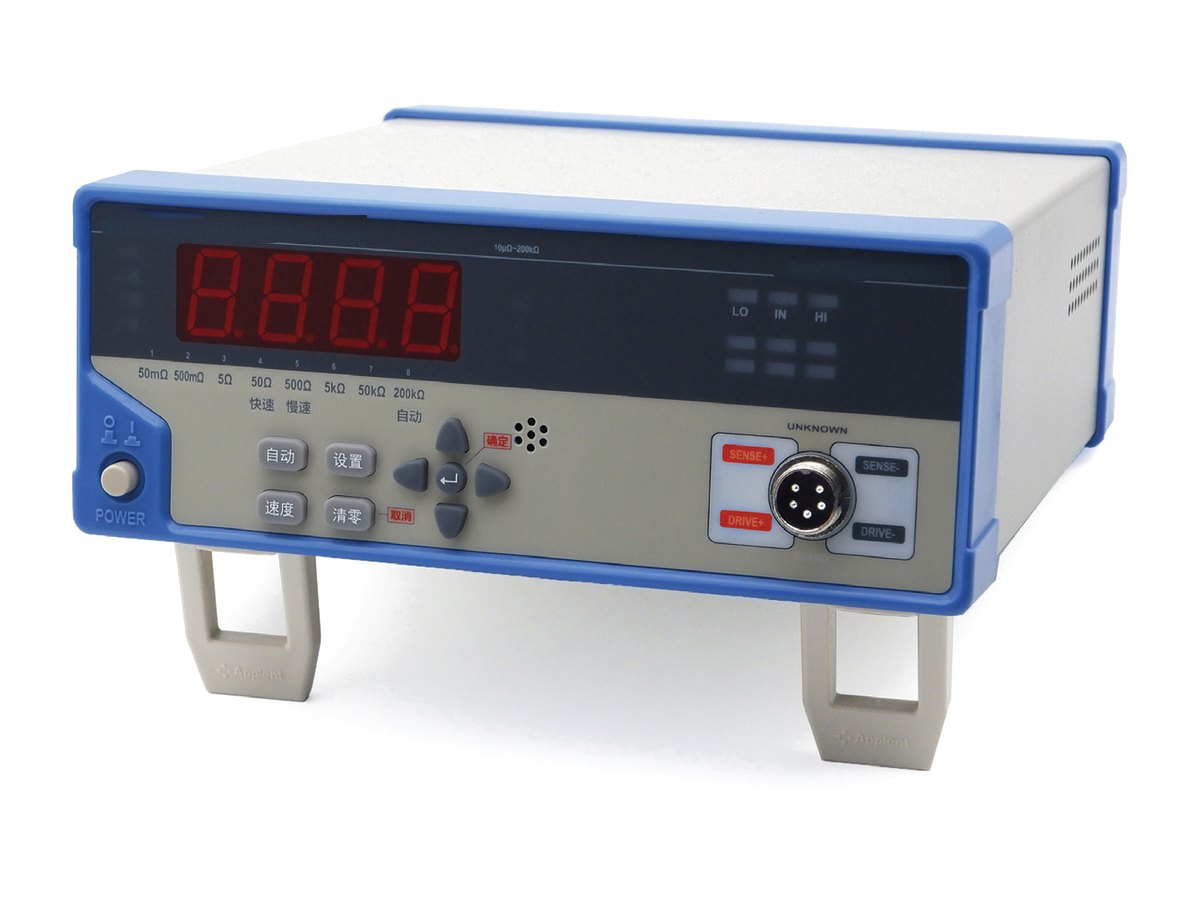

Экономичный омметр от 10 мкОм до 200 кОм с яркими цифровыми индикаторами. Для цехов с базовыми задачами.

Ключевые параметры

10 мкОм–200 кОм, светодиодный индикатор, 220×85×259 мм, ~2 кг

Измеряемый параметр

сопротивление постоянному току

Основная погрешность

0,2 %

Диапазон измерения

10 мкОм–200 кОм

Ток измерения

до 100 мА

Диапазоны

8; автоматический и ручной выбор

Скорость

медленно 3, быстро 10 измерений в секунду

Максимальное показание

5000

Компаратор

выключен / годен / выше / ниже; звуковой сигнал

Подключение

четырёхпроводное

Дисплей

яркий светодиодный

Питание

198–252 В, 48,5–52,5 Гц, 15 ВА

Габариты

220 × 85 × 259 мм, около 2 кг

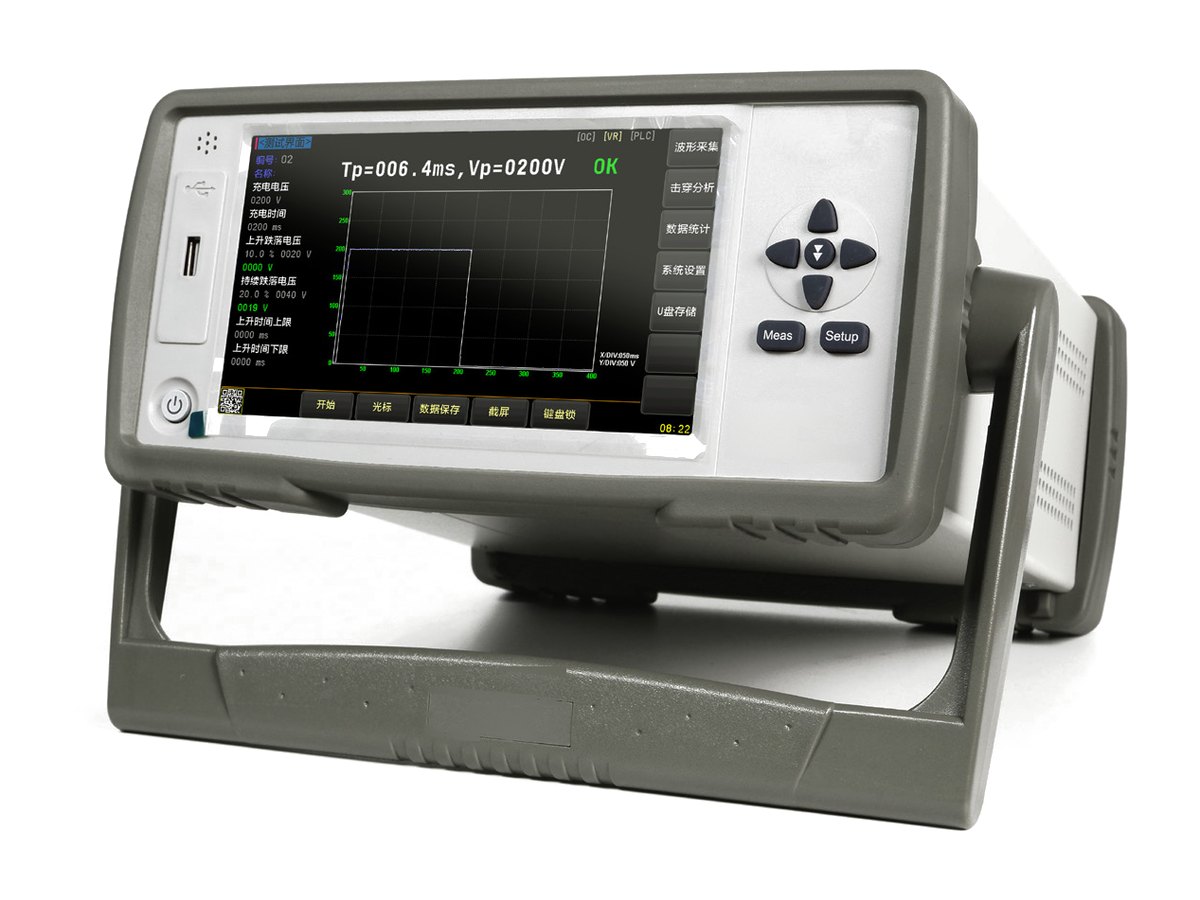

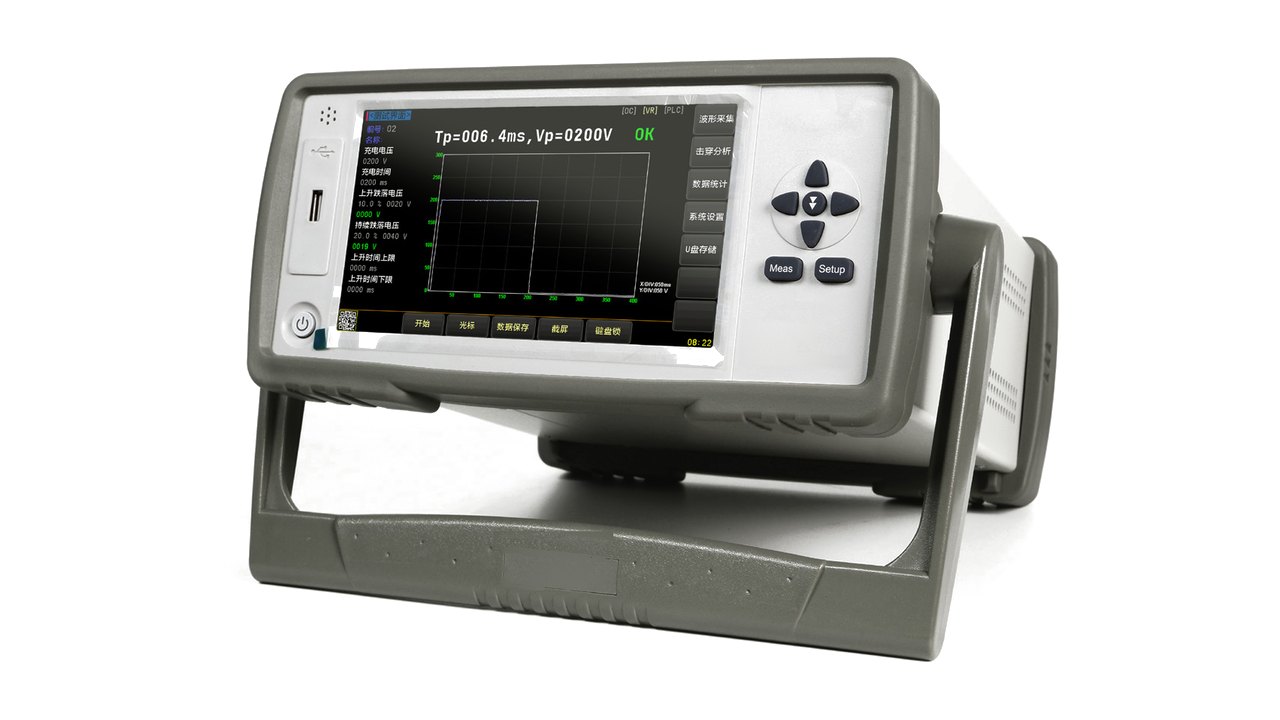

Тестер короткого замыкания литиевых ячеек: импульс напряжения регулируется от 50 до 2000 В. Для выявления скрытого брака ячеек до сборки блока.

Ключевые параметры

импульс 50–2000 В регулируется, 294×130×316 мм, ~4 кг

Измеряемый параметр

короткое замыкание внутри элемента (импульсный тест)

Выходное напряжение

50–2000 В постоянного тока, программируемый источник

Погрешность

±(1 % установленного значения + 2 В)

Время измерения

10–1000 мс, погрешность ±(2 % + 2 мс)

Ёмкость элемента

20–600 нФ

Память

100 наборов данных и эталонных кривых

Критерии оценки

удерживаемое напряжение и спад напряжения, метод ΔT/ΔV

Результат

годен / негоден с классификацией типа неисправности

Дисплей

TFT 7 дюймов, две кривые: измеренная и эталонная; запись на USB-накопитель

Интерфейсы

RS-232C, RS-485, USB, LAN, Handler

Питание

220 В, 50 Гц, 20 ВА

Габариты

294 × 130 × 316 мм, около 4 кг

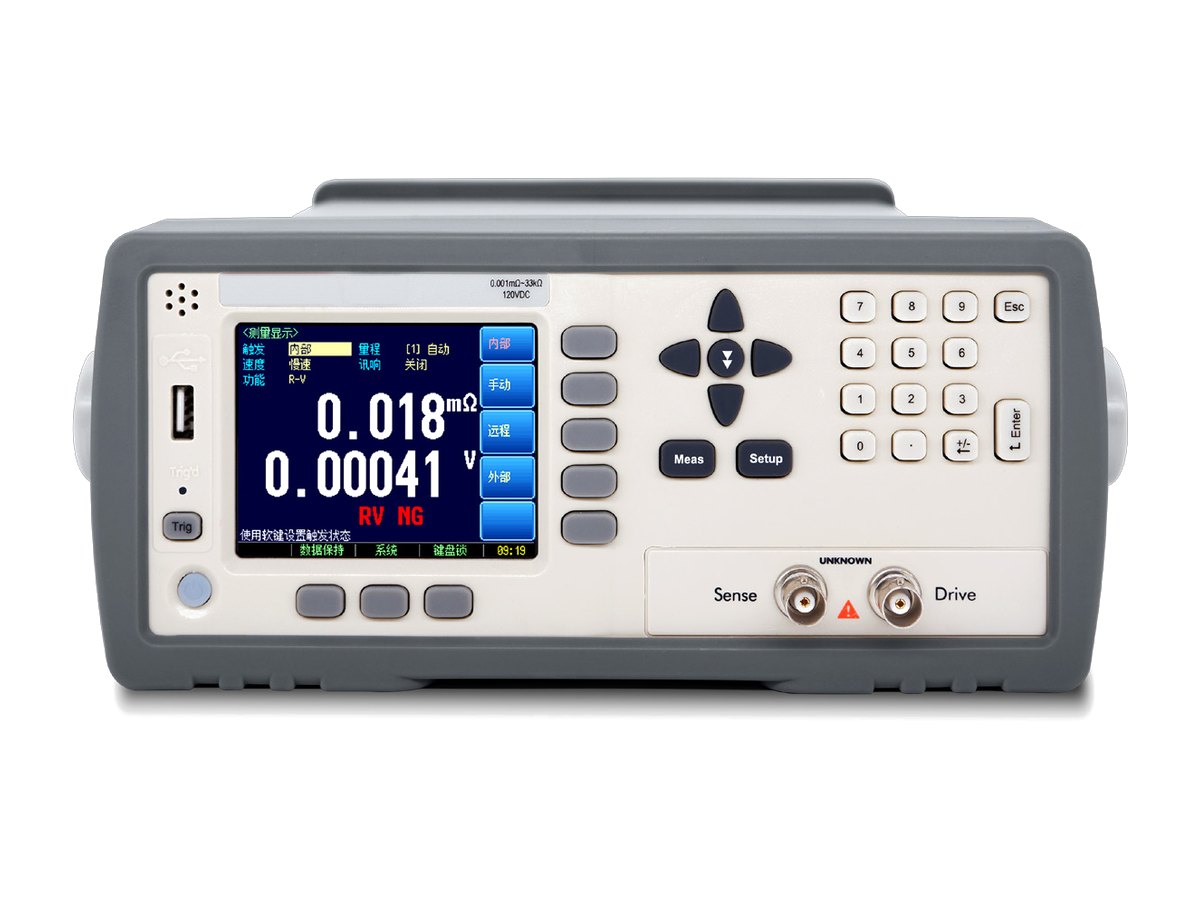

Измеритель переменного сопротивления и напряжения для топливных элементов. Шесть исполнений рассчитаны на разные диапазоны.

Ключевые параметры

переменное сопротивление и напряжение, 264×107×350 мм, ~4 кг

Исполнения

исполнение A, B, C, D, E, F

Измеряемые параметры

сопротивление переменному току, напряжение постоянного тока

Основная погрешность

сопротивление 0,5 %; напряжение 0,05 % (0,02 % в старших исполнениях)

Диапазон измерения сопротивления

0,001 мОм–33 Ом; в старших исполнениях до 33 кОм

Измерительный сигнал

переменный, 1 кГц

Диапазоны

4; автоматический и ручной выбор

Скорость

быстро 27,4, средне 10,2, медленно 3,8 измерения в секунду

Компаратор

выходы по сопротивлению и по напряжению, абсолютный и процентный допуск, сортировка по порядку

Калибровка

обнуление по короткозамкнутой цепи во всех диапазонах

Интерфейсы

RS-232C, RS-485, USB, Handler (для автоматики)

Дисплей

цветной TFT, запись данных на USB-накопитель, блокировка клавиатуры

Габариты

264 × 107 × 350 мм, около 4 кг

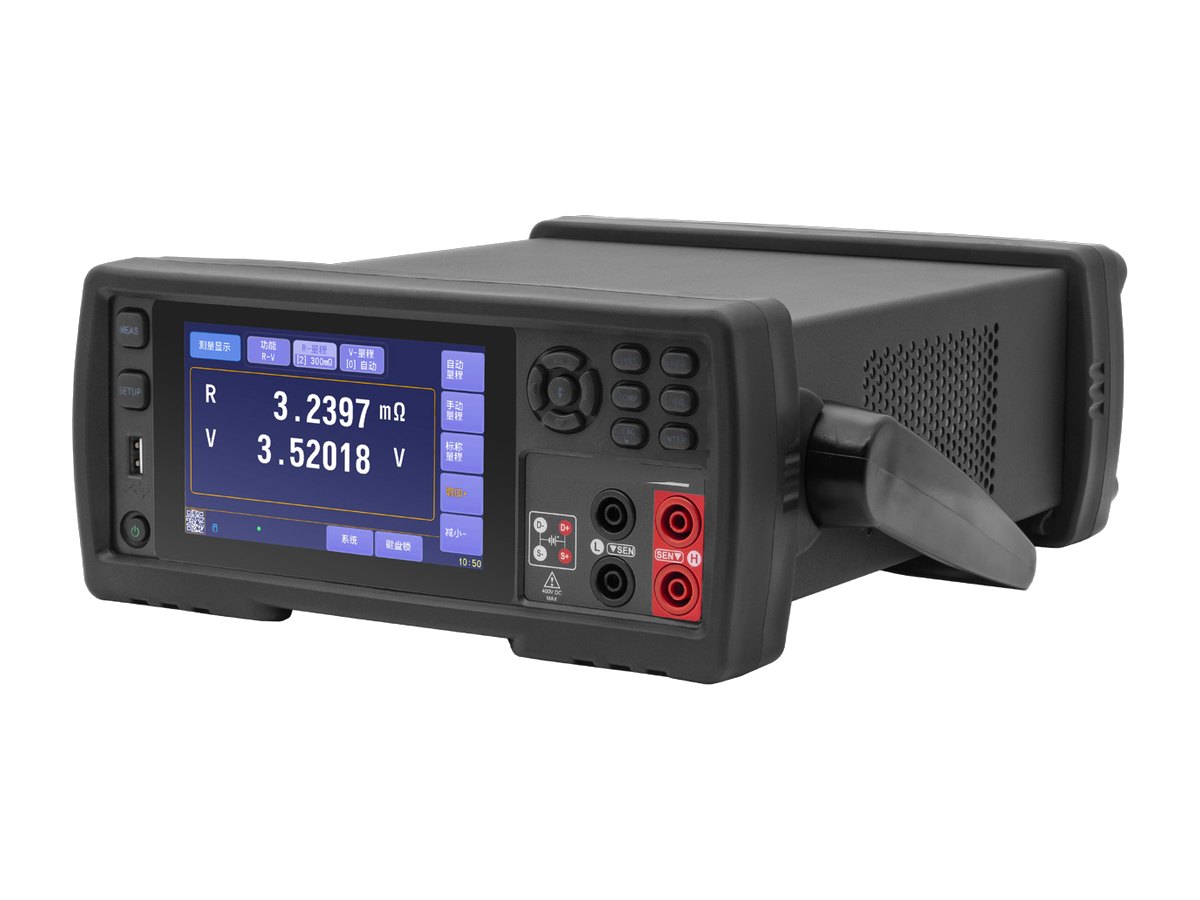

Настольный тестер батарей с пятидюймовым экраном: внутреннее сопротивление и напряжение до 2000 В. Семь исполнений под разные типы батарей.

Ключевые параметры

напряжение 0,00001–2000 В, внутреннее сопротивление, 264×107×350 мм, ~3 кг

Исполнения

исполнение A, B, C, D, E, F, G

Измеряемые параметры

сопротивление переменному току, напряжение постоянного тока

Измерительный сигнал

переменный, 1 кГц

Диапазоны

7; автоматический, ручной и номинальный выбор (прибор сам подбирает лучший диапазон по номиналу)

Скорость

медленно около 4, средне 8, быстро 20, сверхбыстро 55 измерений в секунду

Максимальное показание

сопротивление 31 000; напряжение 200 000

Компаратор

выходы по сопротивлению, по напряжению и общий результат годен / негоден

Калибровка

обнуление по короткозамкнутой цепи во всех диапазонах

Интерфейсы

RS-232, RS-485, USB, Handler (для автоматики), LAN

Дисплей

сенсорный экран 5 дюймов, контроль параметров в реальном времени

Габариты

264 × 107 × 350 мм, около 3 кг

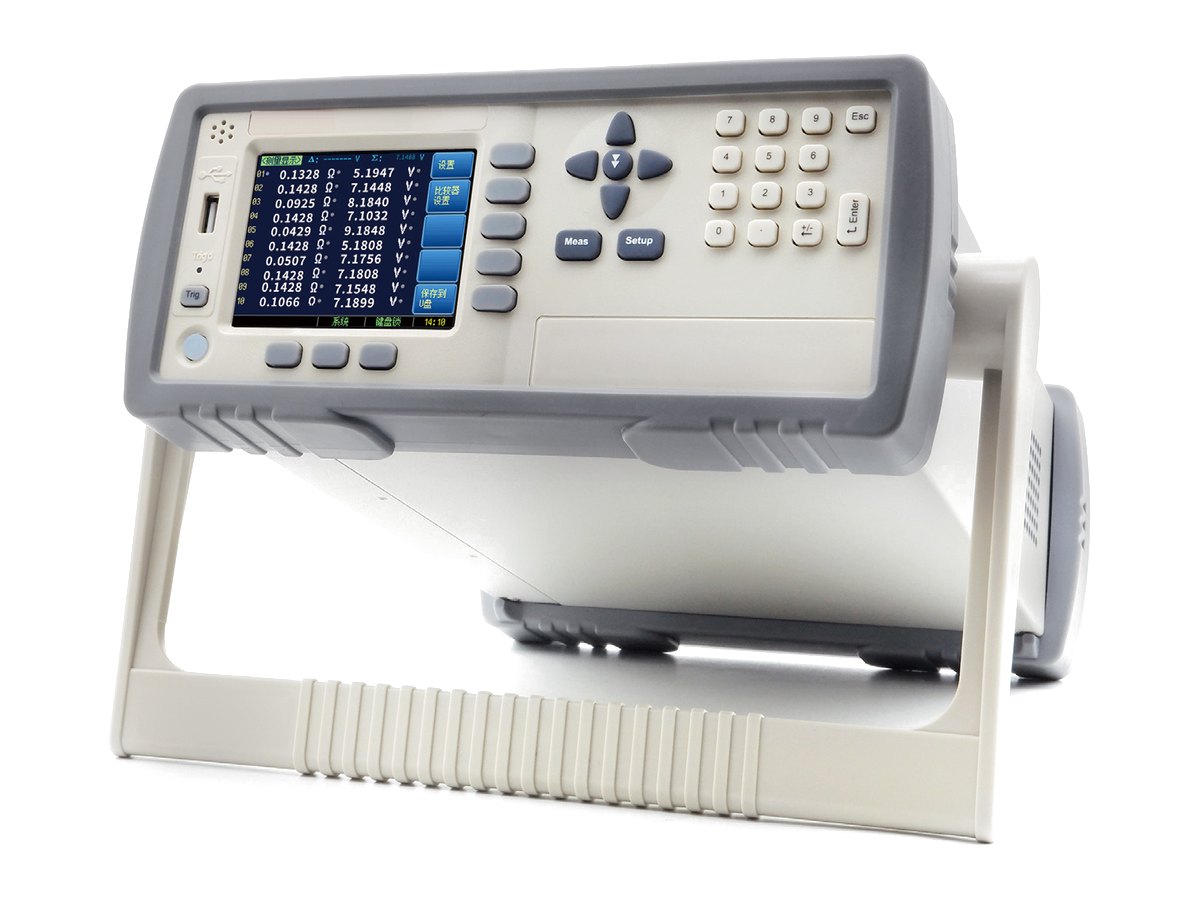

Тестер батарей на 10 или 20 каналов с последовательным сканированием. Для линии сортировки ячеек и блоков.

Ключевые параметры

сканирование 10/20 каналов, ~4 кг

Исполнения

исполнение A, B

Измеряемые параметры

10 каналов сопротивления переменному току и 10 каналов напряжения постоянного тока

Основная погрешность

сопротивление 0,5 %

Диапазон измерения

сопротивление 0,01 мОм–3,3 кОм

Измерительный сигнал

переменный, 1 кГц, ток измерения менее 150 мА

Диапазоны

3; автоматический и ручной выбор

Скорость

быстро 2 с, средне 3 с, медленно 4,5 с на 10 каналов

Максимальное показание

сопротивление 33000; напряжение 60000

Интерфейсы

RS-232C, Handler (для автоматики)

Дисплей

цветной TFT, запись данных на USB-накопитель, блокировка клавиатуры

Габариты

264 × 107 × 350 мм, около 4 кг

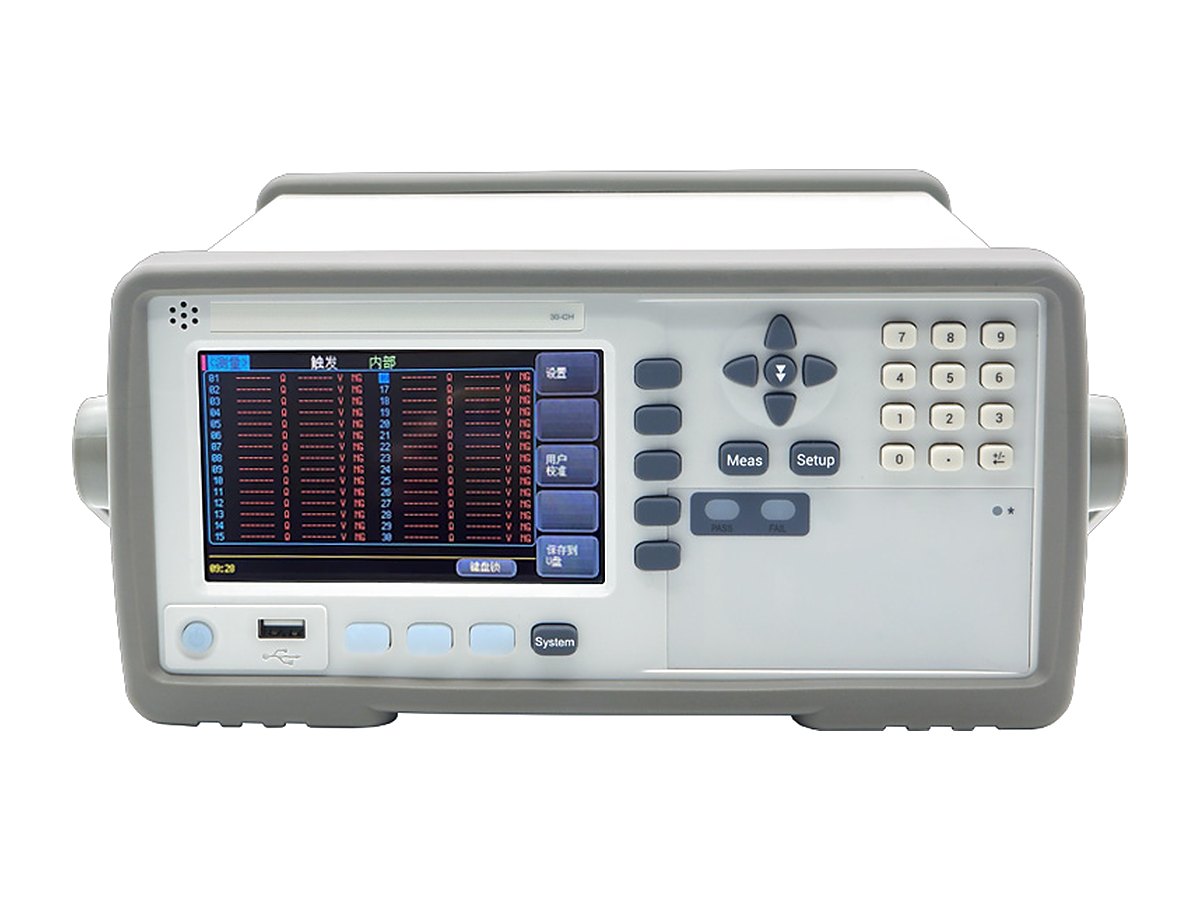

Многоканальный тестер батарей с сенсорным экраном и интерфейсами RS232, USB, LAN и Handler. Три исполнения по числу каналов.

Ключевые параметры

интерфейсы RS232, USB, LAN, Handler, 264×130×300 мм, ~5 кг

Исполнения

исполнение A, B, C

Основная погрешность

сопротивление 0,5 %

Диапазон измерения

сопротивление 0,001 мОм–3,3 кОм

Измерительный сигнал

переменный, 1 кГц, ток измерения менее 150 мА

Диапазоны

6; автоматический и ручной выбор

Скорость

быстро 2 с, средне 3 с, медленно 4 с на 30 каналов

Максимальное показание

сопротивление 30000

Компаратор

выходы по сопротивлению и по напряжению, абсолютный и процентный допуск

Интерфейсы

RS-232C, USB, RS485, Handler (для автоматики)

Дисплей

цветной ЖК 5 дюймов, запись данных на USB-накопитель, блокировка клавиатуры

Габариты

264 × 130 × 300 мм, около 5 кг

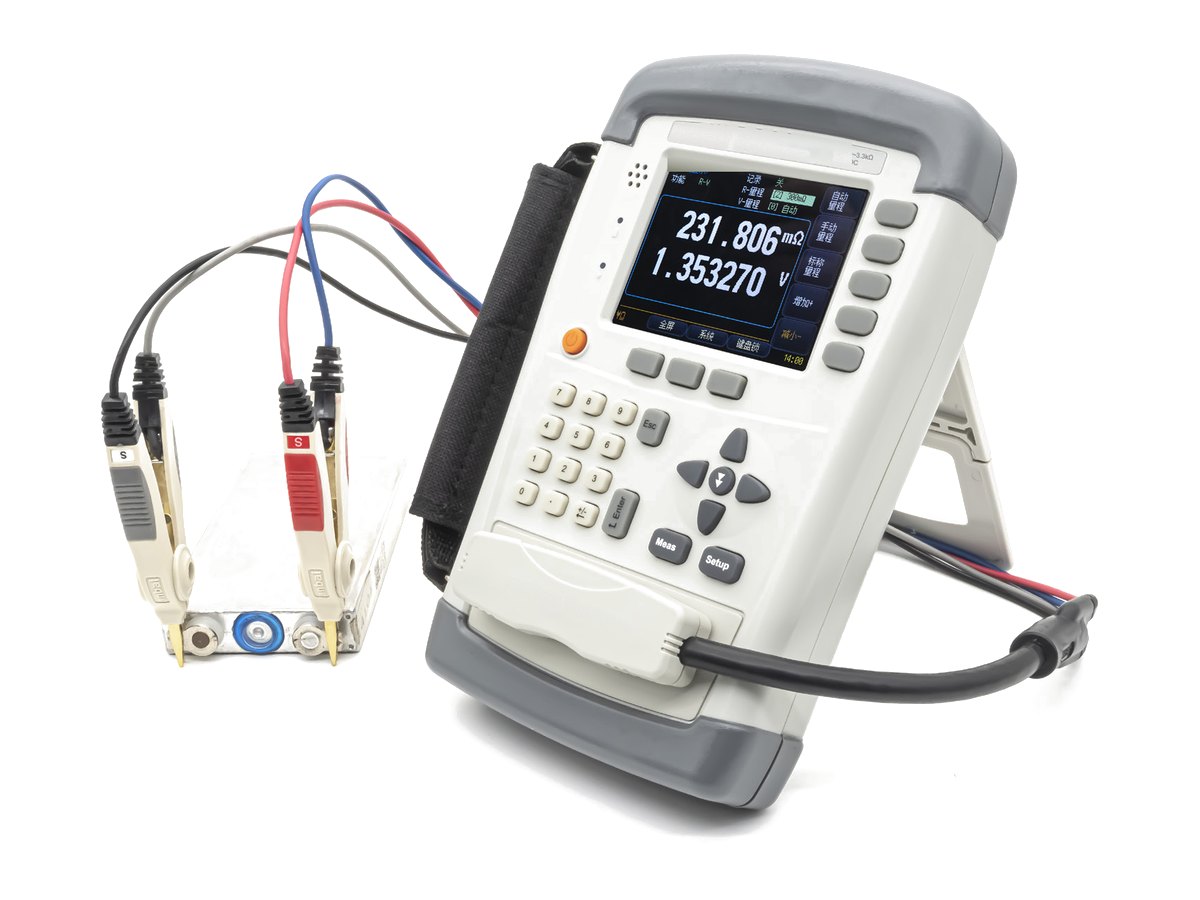

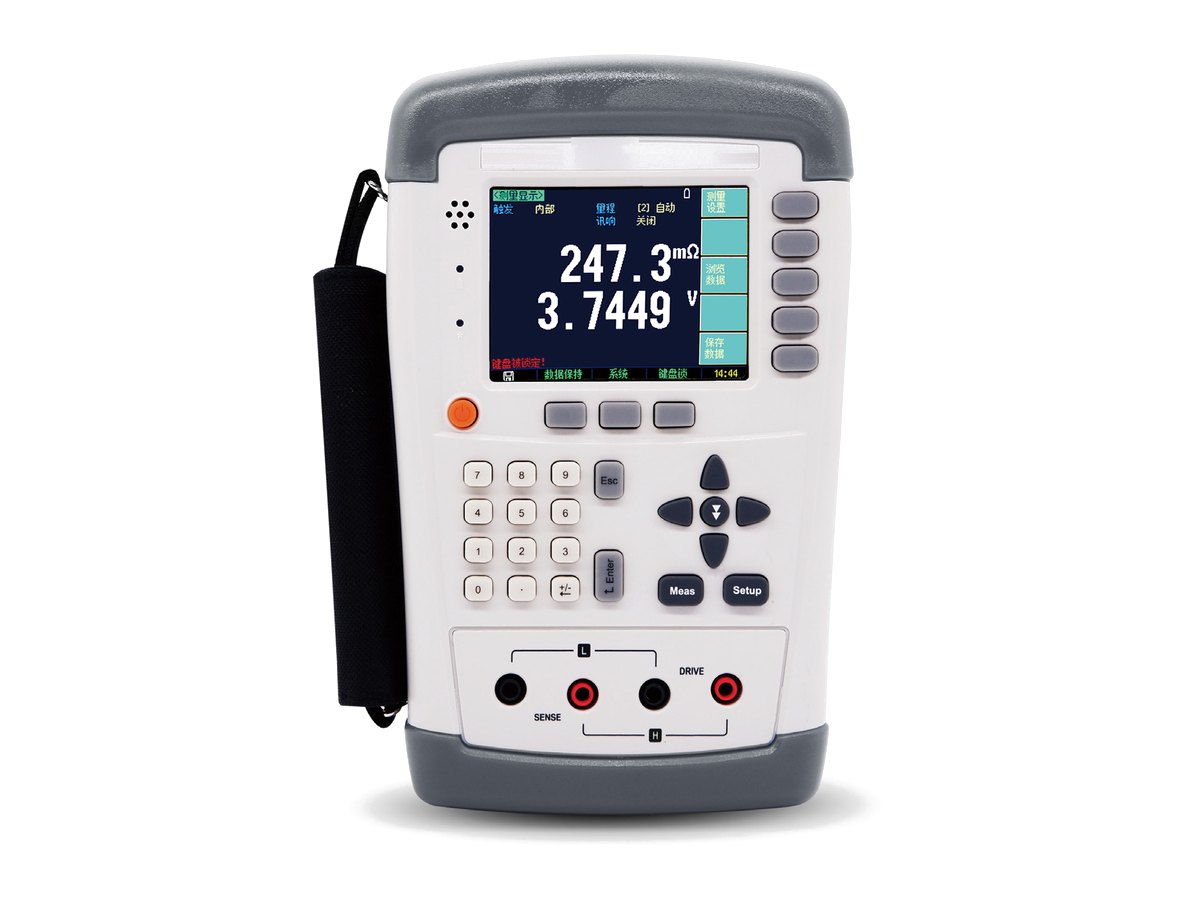

Портативный тестер батарей для источников бесперебойного питания: измеряет сопротивление и напряжение, умеет работать в «онлайн». Весит около 650 граммов.

Ключевые параметры

онлайн-измерение батарей ИБП, 130×210×38 мм, ~650 г

Исполнения

исполнение A, B

Измеряемые параметры

сопротивление переменному току, напряжение постоянного тока

Основная погрешность

сопротивление 0,5 % ±5 ед.

Диапазон измерения

сопротивление 0,001 мОм–3300 Ом; напряжение 0,0001–200 В (в другом исполнении до 60 В)

Измерительный сигнал

переменный, 1 кГц; напряжение разомкнутой цепи менее 30 мВ (щадит проверяемую батарею), ток измерения менее 15 мА

Диапазоны

4; автоматический, ручной и номинальный выбор

Скорость

1 измерение в секунду

Компаратор

по напряжению, по сопротивлению и комбинированный; индикация годен / негоден, звуковой сигнал

Питание

литиевый аккумулятор 8,4 В, 2200 мА·ч

Интерфейсы

Mini-USB (виртуальный COM-порт), порт зарядки, USB

Габариты

130 × 210 × 38 мм, около 650 г

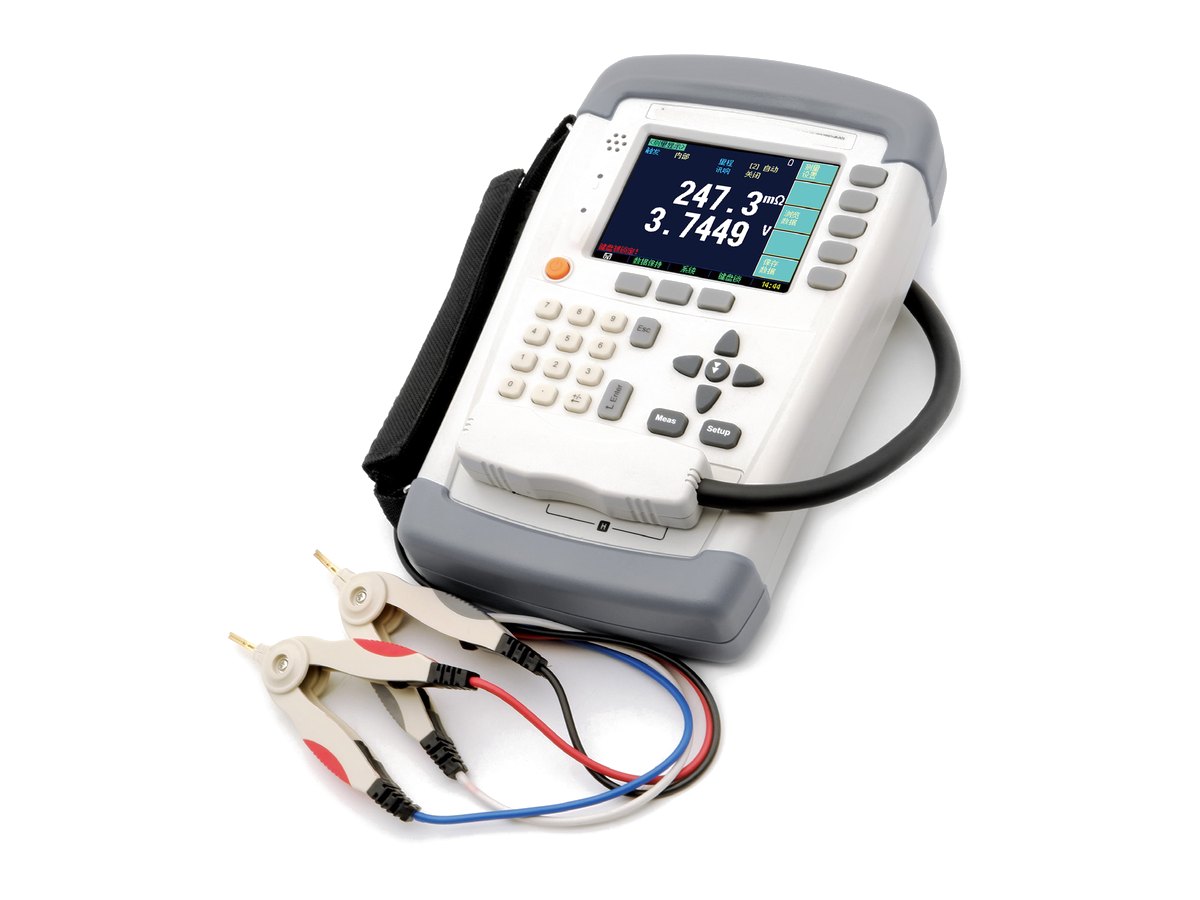

Портативный тестер: сохраняет 500 групп измерений одной кнопкой и подходит для батарей разных типов.

Ключевые параметры

сохранение 500 групп, 130×210×38 мм, ~650 г

Исполнения

исполнение A, B

Измеряемые параметры

сопротивление переменному току, напряжение постоянного тока

Основная погрешность

сопротивление 0,5 % ±5 ед.; напряжение 0,1 % ±5 ед.

Диапазон измерения

напряжение 0,0001–60 В; сопротивление 0,01 мОм–2,2 кОм (в младшем исполнении напряжение 0,001–60 В, сопротивление до 200 Ом)

Измерительный сигнал

переменный, 1 кГц; напряжение разомкнутой цепи менее 30 мВ (щадит проверяемую батарею), ток измерения менее 15 мА

Диапазоны

6; автоматический, ручной и номинальный выбор (в младшем исполнении 4)

Скорость

1 измерение в секунду

Максимальное показание

сопротивление 2200; напряжение 60000

Компаратор

по напряжению, по сопротивлению и комбинированный; индикация годен / негоден, звуковой сигнал

Питание

литиевый аккумулятор 8,4 В, 2200 мА·ч, работа не менее 8 часов

Интерфейсы

Mini-USB (виртуальный COM-порт), порт зарядки, USB

Габариты

130 × 210 × 38 мм, около 650 г

Портативный тестер для батарей с высоким напряжением: показывает напряжение с шестью с половиной разрядами. Четыре исполнения.

Ключевые параметры

6,5 разряда по напряжению, 130×210×38 мм, ~1 кг

Исполнения

исполнение A, B, C, D

Измеряемые параметры

сопротивление переменному току, напряжение постоянного тока

Основная погрешность

сопротивление 0,5 %; напряжение 0,01 %

Диапазон измерения

сопротивление 0,0001 мОм–3300 Ом; напряжение до 200, 400, 800 или 1000 В в зависимости от исполнения

Измерительный сигнал

1 кГц, стабильность частоты 20 ppm

Диапазоны

7; автоматический, ручной и номинальный выбор

Скорость

1 измерение в секунду

Максимальное показание

сопротивление 330000; напряжение от 200000 до 1000000 в зависимости от исполнения

Компаратор

по сопротивлению и по напряжению отдельно или вместе: абсолютный, процентный и порядковый допуск

Питание

литиевый аккумулятор 8,4 В, 2200 мА·ч, работа не менее 4 часов

Интерфейсы

Mini-USB (виртуальный COM-порт), порт зарядки, USB

Дисплей

цветной TFT 3,5 дюйма, обнаружение обрыва проводов

Габариты

130 × 210 × 38 мм, около 1 кг

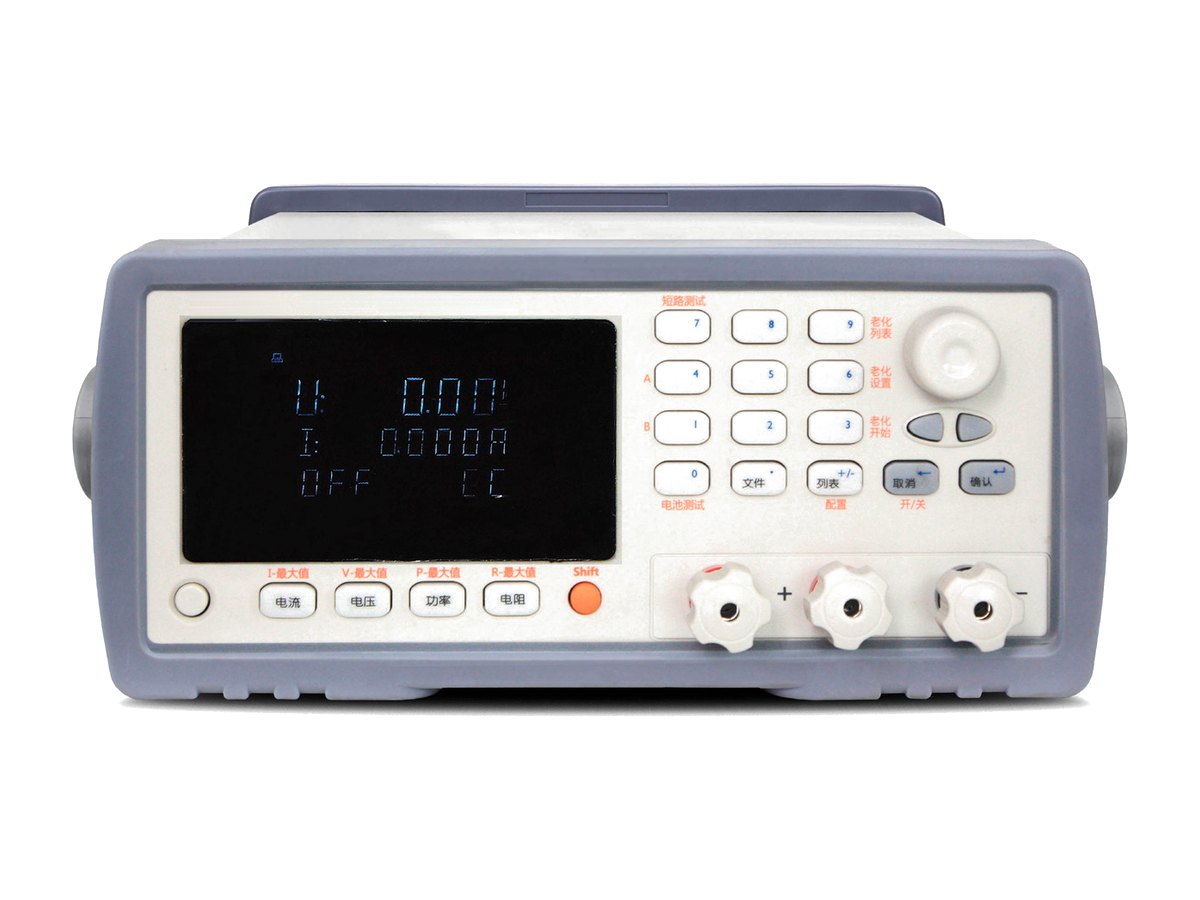

Тестер ёмкости и срока службы батареи с четырьмя режимами нагрузки. Полный разряд батареи под контролем прибора.

Ключевые параметры

четыре режима нагрузки, VFD, 264×107×350 мм, ~7 кг

Номинальный вход

300 Вт, 120 В, 30 А

Режимы нагрузки

постоянный ток, постоянное напряжение, постоянная мощность, постоянное сопротивление

Постоянный ток

0–3 А, шаг 0,0001 А, точность 0,05 %; 0–30 А, шаг 0,001 А, точность 0,1 %

Постоянное напряжение

0–18 В, шаг 0,001 В; 0–120 В, шаг 0,01 В; точность 0,05 %

Постоянная мощность

0–100 Вт, шаг 0,001 Вт; свыше 100 Вт, шаг 0,01 Вт; точность 1 %

Постоянное сопротивление

0,1–99 Ом, шаг 0,01 Ом; 100–4000 Ом, шаг 0,1 Ом; точность 1 %

Цикловой ресурс

до 999 циклов заряда и разряда, таймер заряда 9999 мин (166 часов)

Измерение

ёмкость 0–999 А·ч; время заряда 0–1000 часов; число циклов 0–10000

Защита

от перенапряжения, перегрузки по току и мощности, переполюсовки, перегрева

Интерфейсы

RS232, Handler

Питание

198–252 В, 47,5–52,5 Гц, 15 ВА

Габариты

264 × 107 × 350 мм, около 7 кг

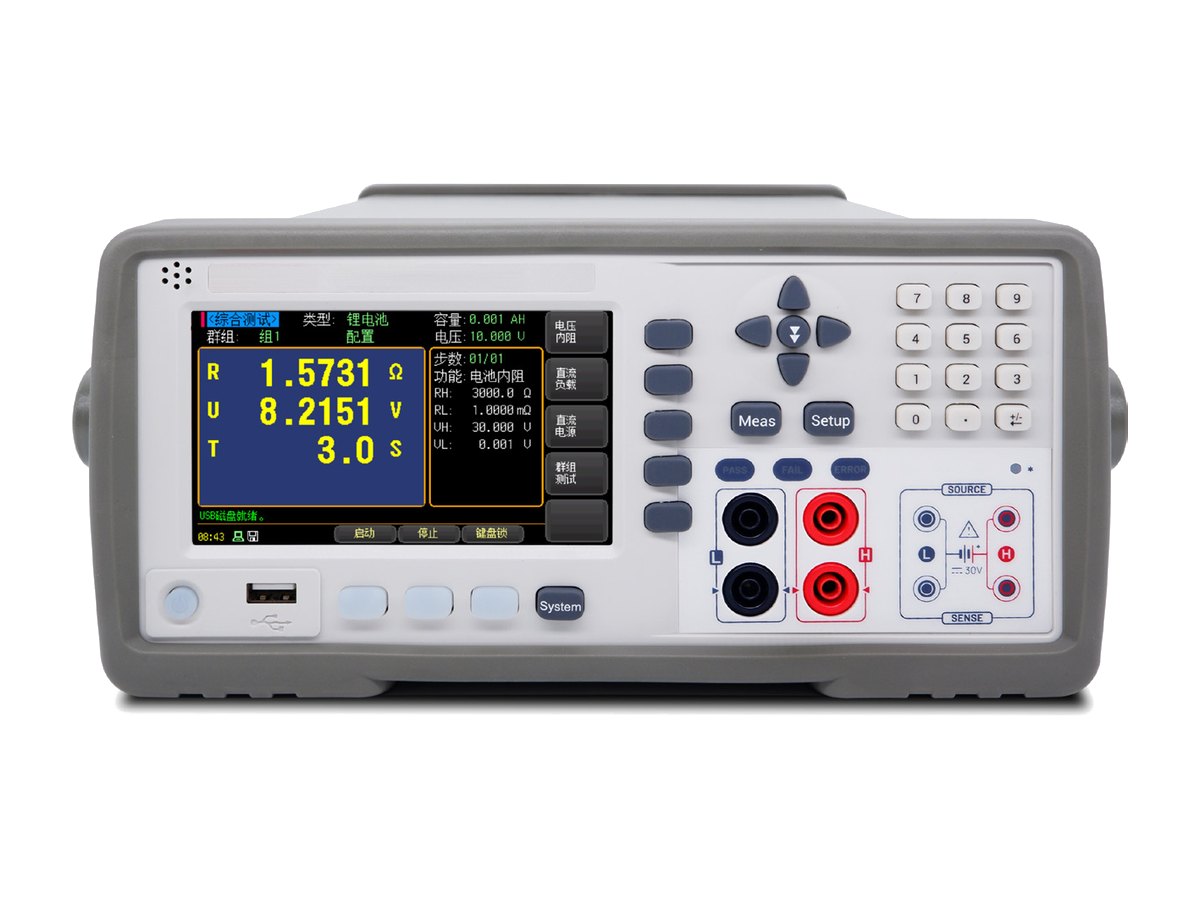

Комплексный тестер батарей на пять функций: сопротивление и напряжение, источник, нагрузка, ёмкость и цикл испытаний. Для сборщиков и лабораторий.

Ключевые параметры

пять функций: напряжение и сопротивление, источник, нагрузка, ёмкость, комплексный цикл, 300×130×420 мм

Функции

напряжение и сопротивление переменному току; программируемый источник; электронная нагрузка; ёмкость; комплексное испытание

Сопротивление

0,0001 мОм–300 Ом (±0,5 %), частота 1 кГц

Напряжение

0,00001–80 В (±0,01 %)

Внутренний источник

до 30 В (±0,05 % ±6 ед.) и 5 А (0,3 % ±6 ед.); пульсации напряжения менее 5 мВ (эфф.)

Внутренняя нагрузка

0–30 В (±0,05 %); 0–3 А (±0,1 %); 0–15 А (±0,2 %); максимальная мощность 100 Вт

Ёмкость

0,001–9999,9 А·ч

Сопротивление постоянному току

0–1000 мОм

Интерфейсы

Handler, RS232 (до 115200 бит/с, команды SCPI и протокол Modbus)

Дисплей

сенсорный цветной TFT 5 дюймов, кнопки

Питание

200–240 В, 47,5–52,5 Гц, 120 ВА

Габариты

300 × 130 × 420 мм, около 5 кг

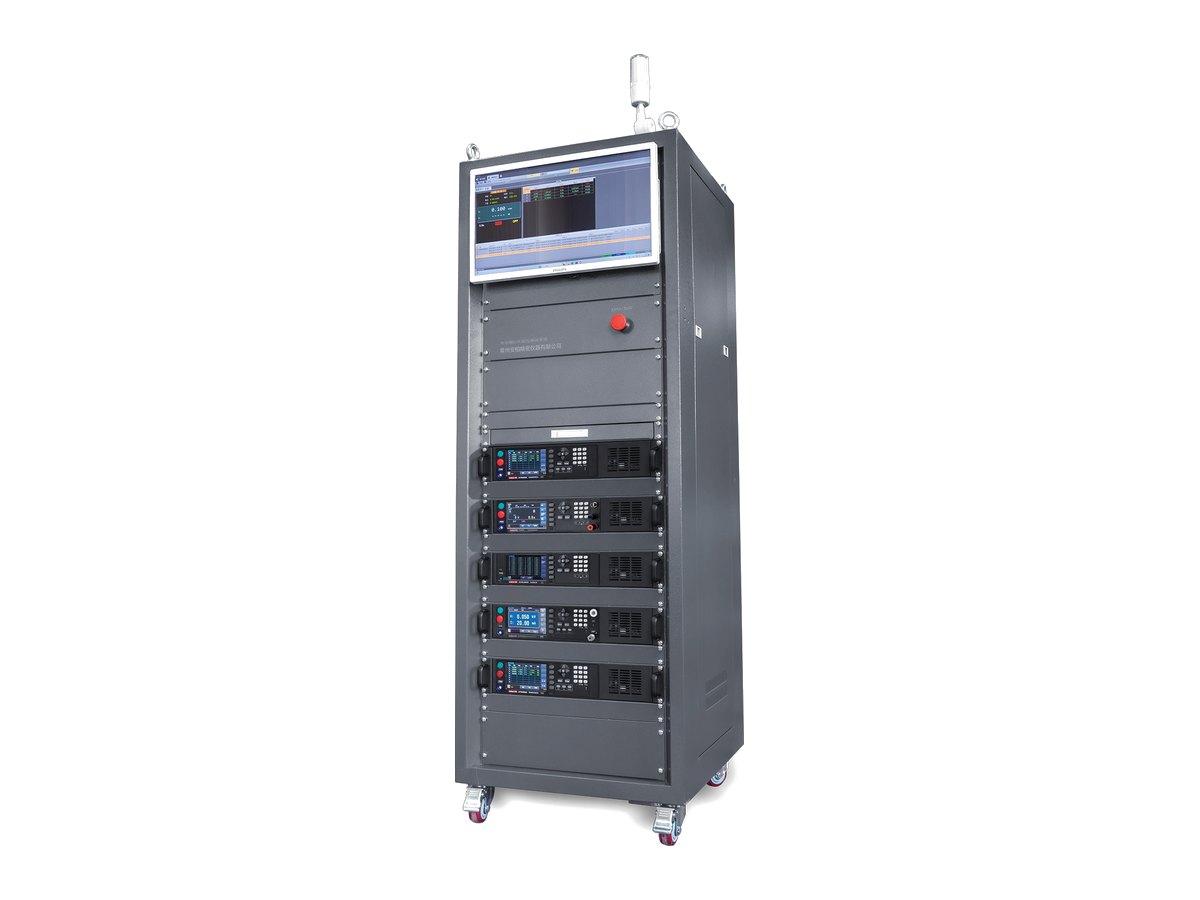

Шкаф конечного контроля для модулей и блоков аккумуляторов: циклы заряда и разряда, сопротивление, изоляция. Рассчитан на блоки для легковых машин, автобусов, ИБП и домашних накопителей.

Ключевые параметры

модули и PACK, тестовый шкаф 80×60×170 см, ~150 кг

Измеряемые параметры

сопротивление переменному току, напряжение постоянного тока

Основная погрешность

сопротивление 0,5 %; напряжение 0,01 %

Диапазон измерения

напряжение 8–1000 В (справочно, под заказ другое); сопротивление 30 мОм–30 Ом

Измерительный сигнал

переменный, 1 кГц

Испытание постоянным напряжением

6 кВ / 10 мА, напряжение 0,05–6 кВ, шаг 1 В, погрешность ±(2 % + 5 ед.)

Испытание переменным напряжением

5 кВ / 20 мА, напряжение 0,05–5 кВ, шаг 1 В, погрешность ±(2 % + 5 ед.)

Сопротивление изоляции

1 кВ / 10 ГОм, 0,02 МОм–10 ГОм

Время испытания

0,1–999,9 с; обнаружение дуги: 9 уровней

Интерфейсы

Handler (для автоматики), RS232C, LAN, USB

Питание

220 В, 50 Гц

Габариты

80 × 60 × 170 см, около 150 кг

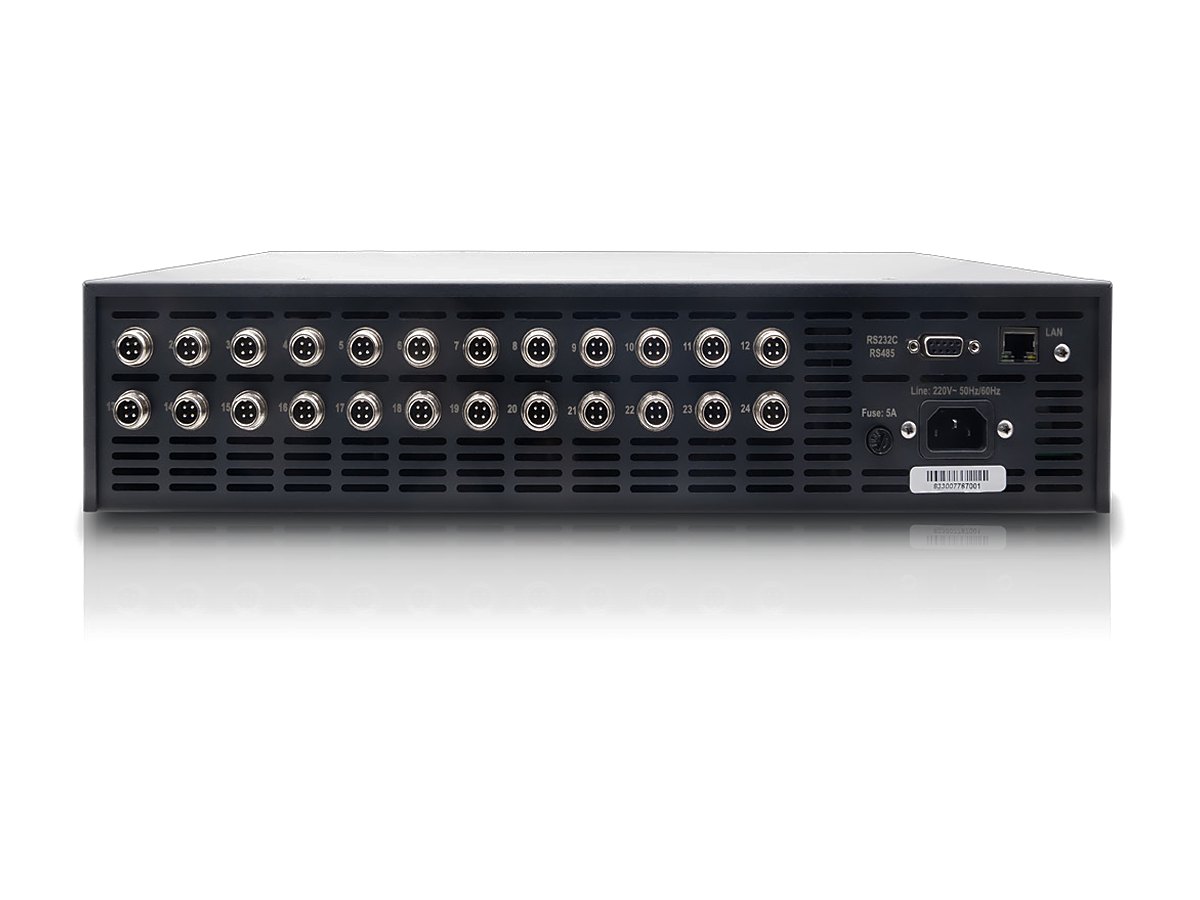

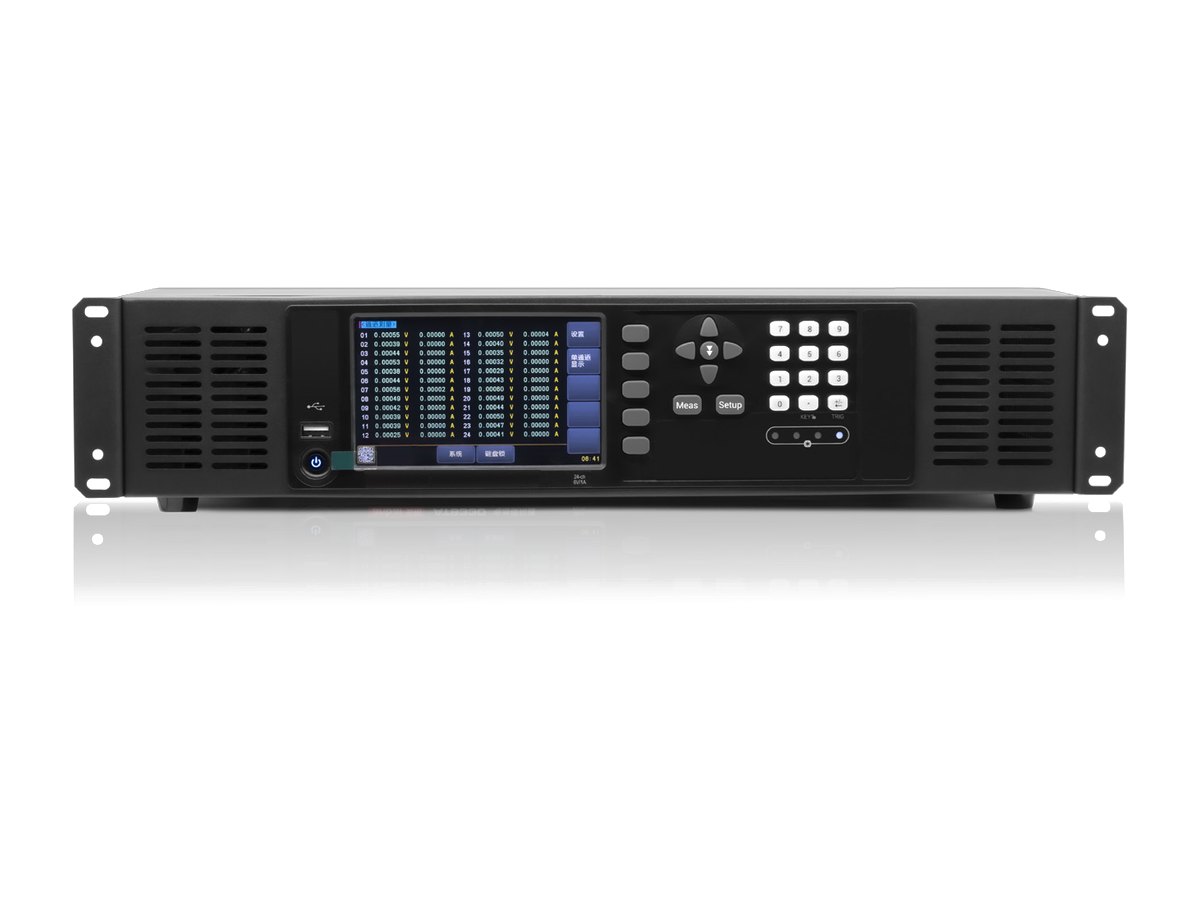

Эмулятор одиночных ячеек на 24 канала с гальванической развязкой: точность напряжения до 0,01 %, ток измеряется на уровне наноампер. Для проверки электроники, которая питается от батареи.

Ключевые параметры

24 канала с гальванической развязкой, последовательное включение каналов, 428×89×508 мм

Исполнения

исполнение A, B, C

Каналы

24, изолированные друг от друга

Выходное напряжение

5 или 6 В на канал в зависимости от исполнения

Выходной ток

1 или 3 А на канал в зависимости от исполнения

Выходная мощность

6 или 15 Вт на канал

Разрешение установки напряжения

0,01 мВ или 0,1 мВ

Точность напряжения

±0,01 % + 0,1…0,6 мВ

Точность тока

±0,05 % + 0,1…0,5 мА

Пульсации

напряжения менее 2 мВ (эфф.), тока менее 2 мА (эфф.)

Время нарастания и спада напряжения

менее 100 мкс

Электрическая прочность

1000 В постоянного тока (выход–земля и выход–выход)

Интерфейсы

LAN, RS232, RS485, USB

Питание

200–240 В, 50/60 Гц

Габариты

428 × 89 × 508 мм, около 15 кг

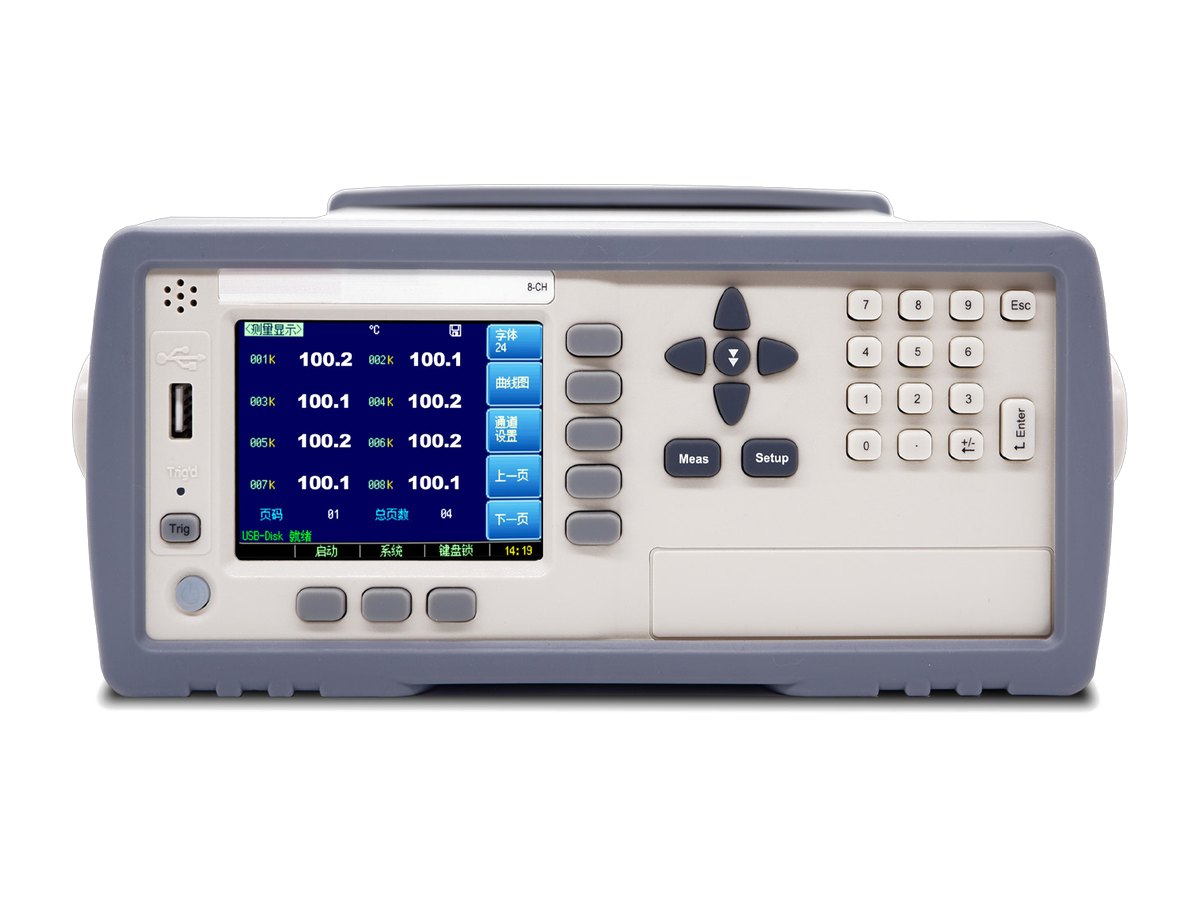

Настольный термометр на 8 или 16 каналов для термопар K, T и J в диапазоне от −200 до 1800 °C с точностью ±0,2 %.

Ключевые параметры

термопары K/T/J, −200…1800 °C, ±0,2 %

Исполнения

исполнение A, B

Датчики

термопары J, K, T

Основная погрешность

±0,2 % (без учёта термопары)

Диапазон измерения

−200…+1800 °C, зависит от типа датчика

Разрешение

0,1 °C

Каналы

8

Компенсация холодного спая

точность 0,5 °C

Изоляция каналов

по постоянному току 350 В, по переменному 230 В

Компаратор

сигнал выхода за верхний и нижний пределы, пороги задаются для каждого канала отдельно

Интерфейсы

RS232C, USB

Дисплей

цветной TFT, обнаружение обрыва термопары

Габариты

264 × 107 × 350 мм, около 3 кг

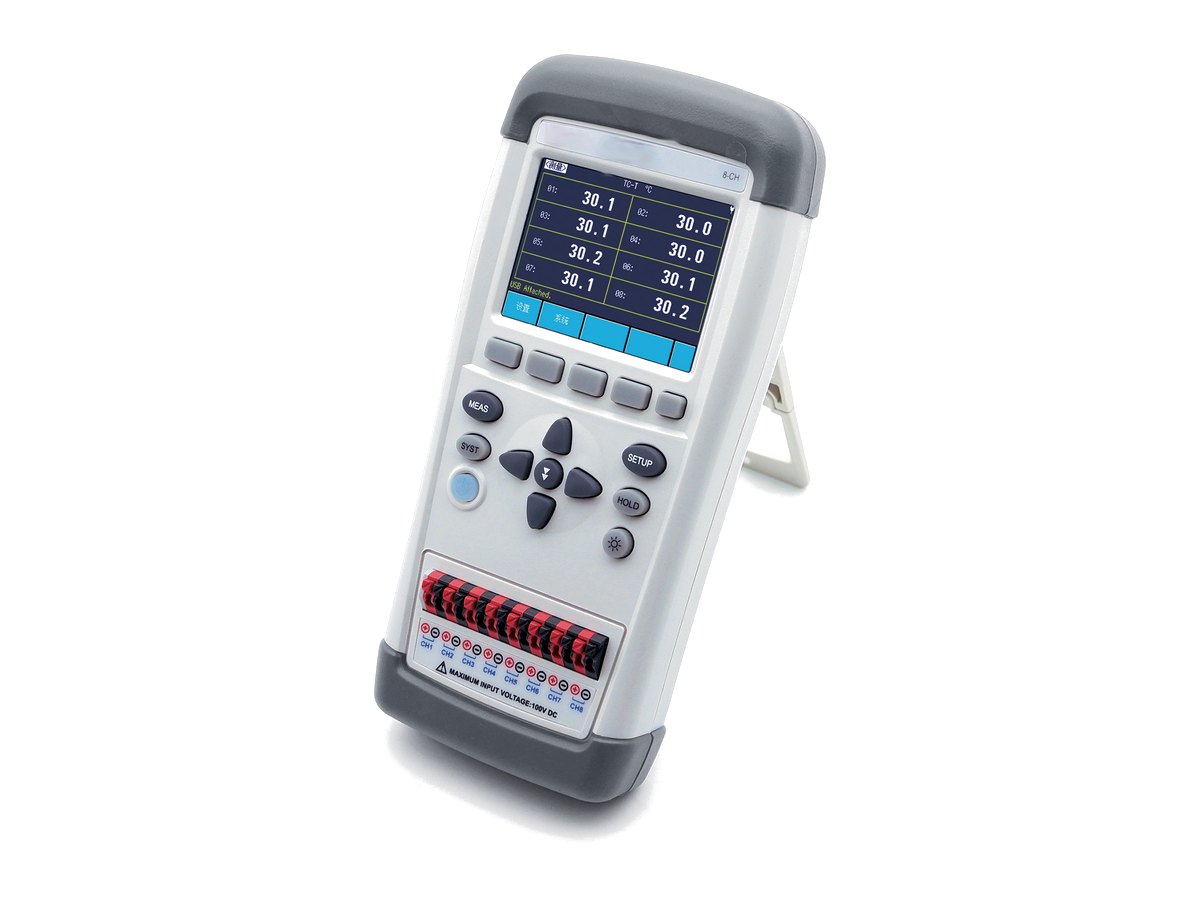

Портативный термометр на 2, 4 или 8 каналов с сенсорным экраном и записью на флэшку. Для обходов и испытаний в поле.

Ключевые параметры

сенсорный экран, запись на флэшку, ±0,2 %

Исполнения

исполнение A, B, C

Датчики

термопары J, K, T, E, S, N, B, R

Основная погрешность

±0,2 % (без учёта термопары)

Диапазон измерения

−200…+1800 °C, зависит от типа датчика

Разрешение

0,1 °C

Каналы

2

Компенсация холодного спая

точность 0,5 °C

Изоляция каналов

напряжение между каналами не более 100 В

Компаратор

сигнал выхода за верхний и нижний пределы, пороги задаются для каждого канала отдельно

Интерфейсы

Mini-USB, порт зарядки, USB

Дисплей

цветной TFT, обнаружение обрыва термопары

Питание

литиевый аккумулятор 8,4 В, 1400 мА·ч

Габариты

90 × 190 × 31 мм, около 400 г

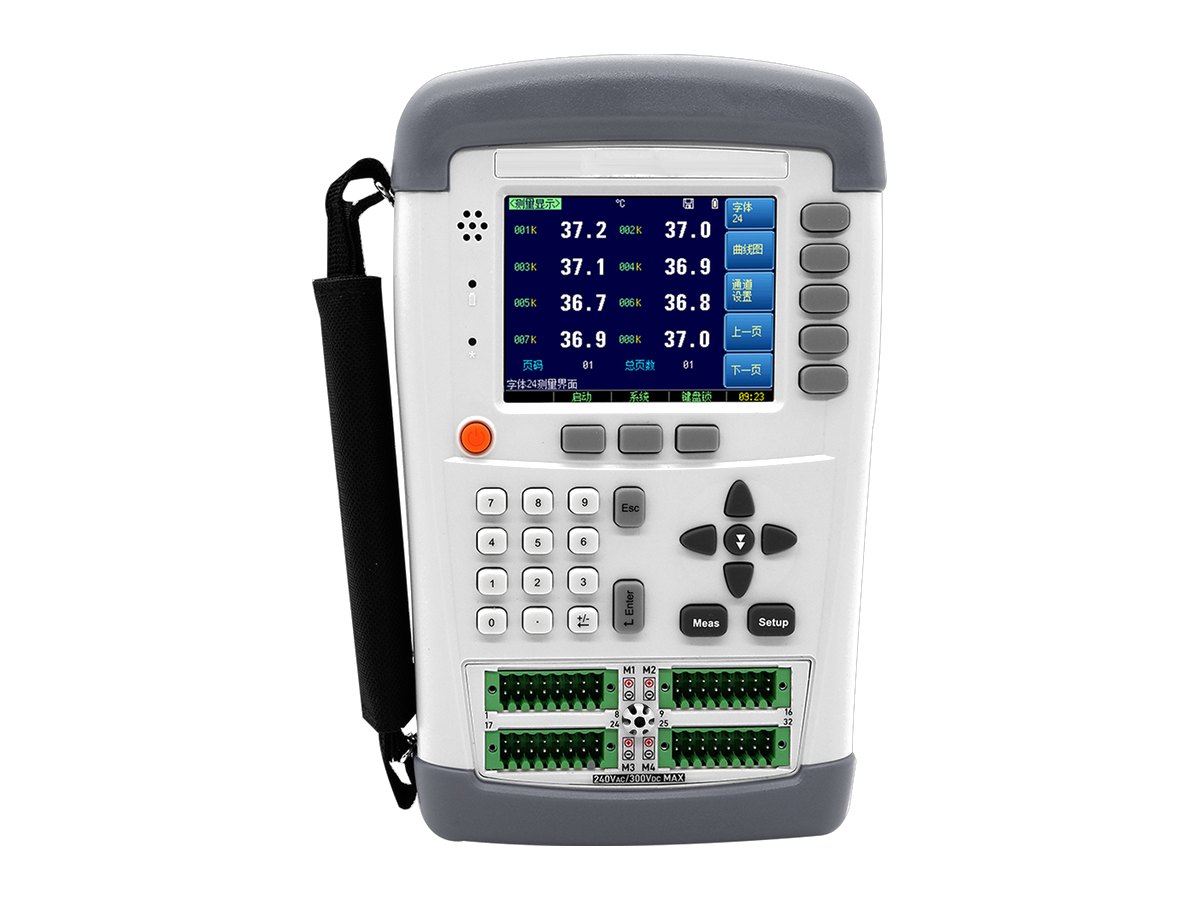

Портативный регистратор на 8–32 канала: кривые на экране, запись на флэшку и связь с ПК.

Ключевые параметры

кривые на экране, USB-накопитель, связь с ПК

Исполнения

исполнение A, B, C, D

Датчики

термопары J, K, T, E, S, N, B, R

Основная погрешность

±0,2 % (без учёта термопары)

Диапазон измерения

−200…+1800 °C, зависит от типа датчика

Разрешение

0,1 °C

Каналы

8

Компенсация холодного спая

точность 0,5 °C

Изоляция каналов

по постоянному току 350 В, по переменному 230 В

Компаратор

сигнал выхода за верхний и нижний пределы, пороги задаются для каждого канала отдельно

Интерфейсы

USB, Mini-USB (виртуальный COM-порт)

Дисплей

цветной TFT, обнаружение обрыва термопары

Питание

литиевый аккумулятор 8,4 В, 2200 мА·ч

Габариты

130 × 210 × 38 мм, около 650 г

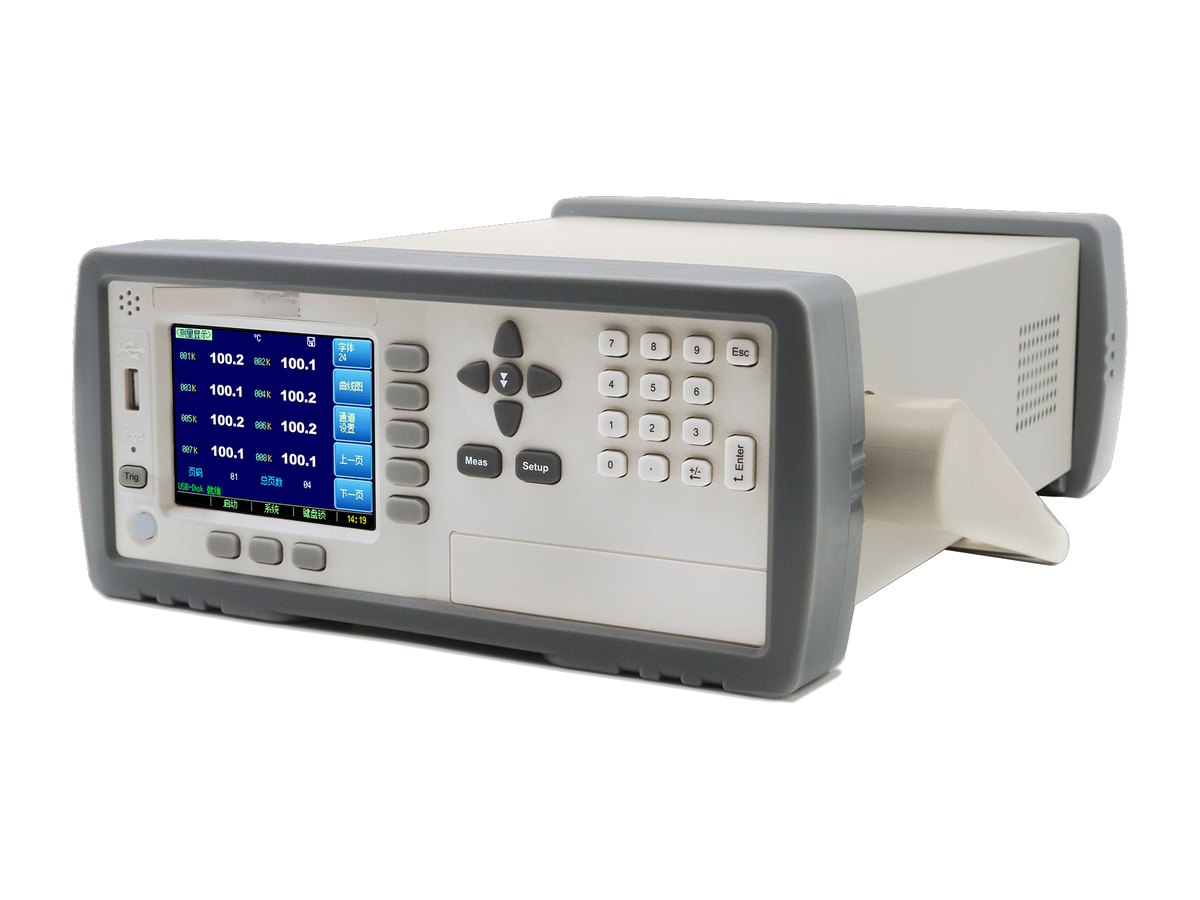

Настольный термометр на 8–32 канала, понимает термопары J, K, T, E, S, N, B, R и пишет на флэшку.

Ключевые параметры

термопары J/K/T/E/S/N/B/R, USB-накопитель, 264×107×350 мм

Исполнения

исполнение A, B, C, D

Датчики

термопары J, K, T, E, S, N, B, R

Основная погрешность

±0,2 % (без учёта термопары)

Диапазон измерения

−200…+1800 °C, зависит от типа датчика

Разрешение

0,1 °C

Каналы

8, 16, 24 или 32, расширение до 128

Компенсация холодного спая

точность 0,5 °C

Изоляция каналов

по постоянному току 350 В, по переменному 230 В

Компаратор

сигнал выхода за верхний и нижний пределы, пороги задаются для каждого канала отдельно

Интерфейсы

RS232C, USB

Дисплей

цветной TFT, обнаружение обрыва термопары

Скорость опроса

быстро 500 мс, медленно 1 с

Питание

90–260 В, 47,5–52,5 Гц, 10 ВА

Габариты

264 × 107 × 350 мм, около 3 кг

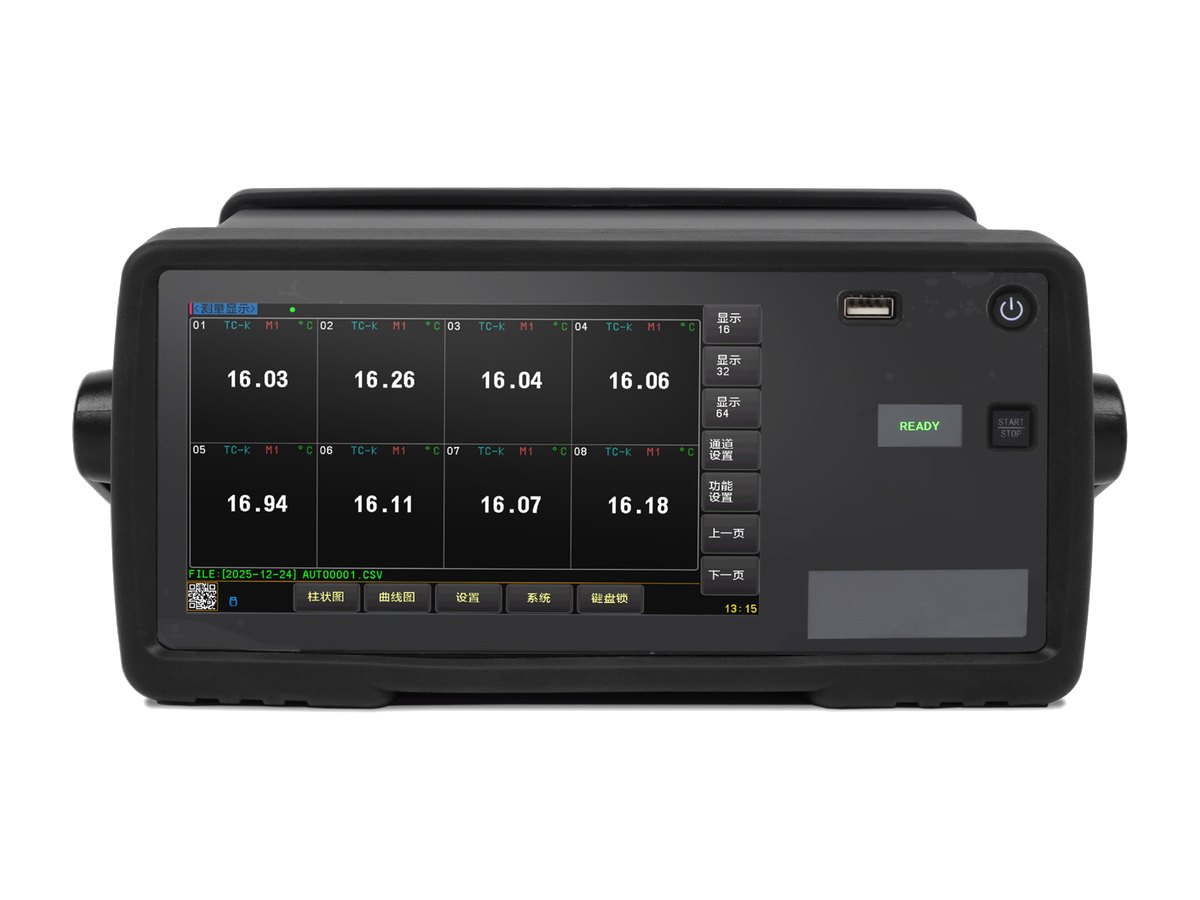

Многоканальный термометр на 8–64 канала с сенсорным экраном: разрешение 0,01 °C и память 64 ГБ. Для длительных испытаний.

Ключевые параметры

разрешение 0,01 °C, память 64 ГБ, 294×130×316 мм

Исполнения

исполнение A, B, C, D, E, F, G, H

Датчики

термопары J, K, T, E, S, N, B, R

Основная погрешность

±0,2 % (без учёта термопары)

Диапазон измерения

−200…+1800 °C, зависит от типа датчика

Разрешение

0,01 °C

Каналы

8

Компенсация холодного спая

точность 0,5 °C

Изоляция каналов

по постоянному току 350 В, по переменному 230 В

Компаратор

сигнал выхода за верхний и нижний пределы, пороги задаются для каждого канала отдельно

Интерфейсы

LAN, USB (на передней панели), RS232, USB-232, виртуальный COM-порт

Дисплей

цветной TFT, обнаружение обрыва термопары

Габариты

294 × 130 × 316 мм, около 3 кг

Версия с гальванической развязкой 2000 В DC: для измерений там, где термопары находятся под напряжением, например на батареях.

Ключевые параметры

развязка 2000 В DC, графики и гистограммы

Исполнения

исполнение A, B, C, D

Датчики

термопары J, K, T, E, S, N, B, R

Основная погрешность

±0,2 % (без учёта термопары)

Диапазон измерения

−200…+1800 °C, зависит от типа датчика

Разрешение

0,01 °C

Каналы

8

Компенсация холодного спая

точность 0,5 °C

Изоляция каналов

по постоянному току 2000 В, по переменному 1000 В

Компаратор

сигнал выхода за верхний и нижний пределы, пороги задаются для каждого канала отдельно

Интерфейсы

LAN, USB (на передней панели), RS232, USB-232, виртуальный COM-порт

Дисплей

цветной TFT, обнаружение обрыва термопары

Габариты

294 × 130 × 316 мм, около 3 кг

Многосигнальный регистратор на 8–64 канала: кроме температуры пишет другие сигналы. Экран 7 дюймов.

Ключевые параметры

многосигнальная запись, память 64 ГБ, 7-дюймовый экран

Исполнения

исполнение A, B, C, D, E, F, G, H

Датчики

термопары J, K, T, E, S, N, B, R; термосопротивления Pt100, Cu50, напряжение постоянного тока; Pt1000 по выбору

Основная погрешность

термопары ±0,2 % ±2 ед. (без учёта термопары); термосопротивления ±0,6 °C

Диапазон измерения

−200…+1800 °C, зависит от типа датчика

Разрешение

0,01 °C

Каналы

8

Компенсация холодного спая

точность 0,5 °C

Изоляция каналов

по постоянному току 350 В, по переменному 230 В

Компаратор

сигнал выхода за верхний и нижний пределы, пороги задаются для каждого канала отдельно

Интерфейсы

LAN, USB (на передней панели), RS232, USB-232, виртуальный COM-порт

Габариты

294 × 130 × 316 мм, около 3 кг

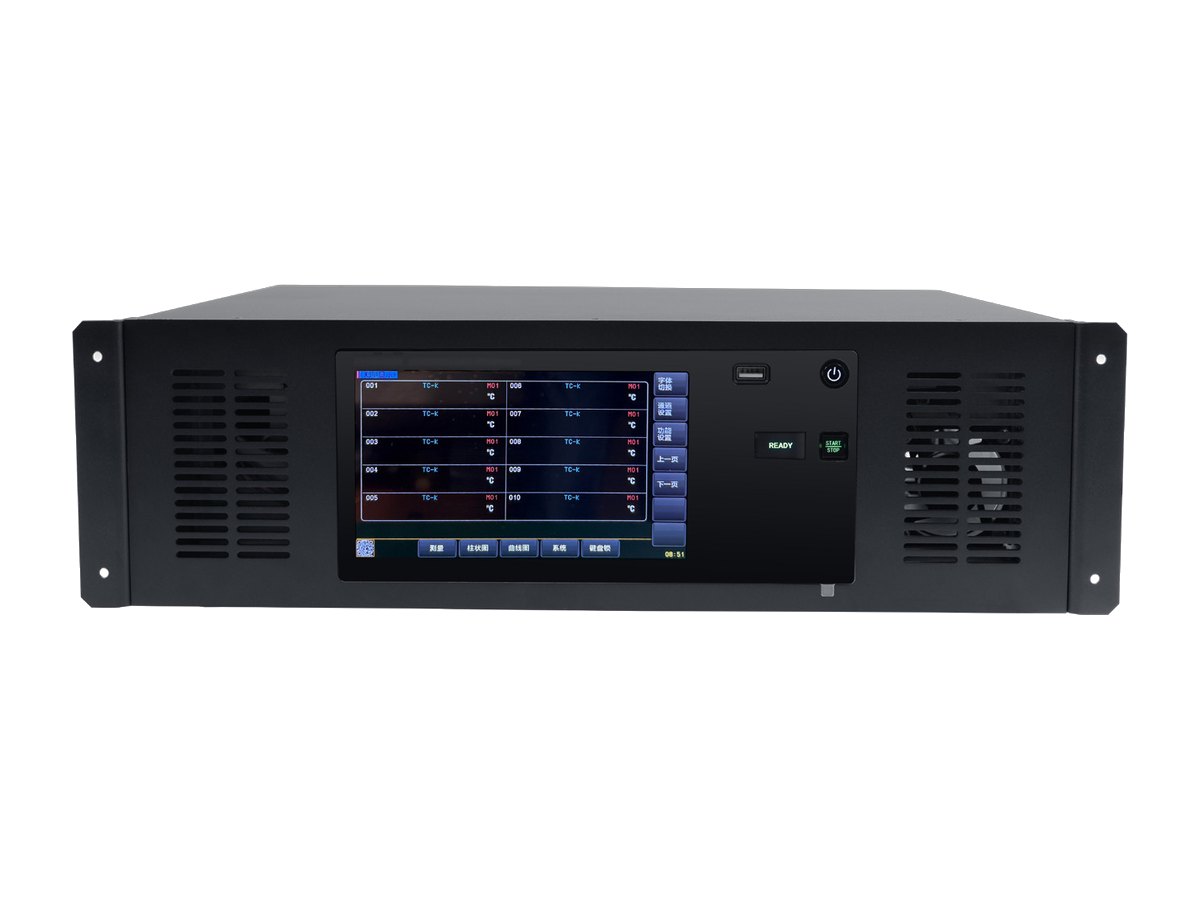

Система для больших массивов точек: до 200 каналов, несколько приборов объединяются вместе. Для испытаний крупных изделий и стендов.

Ключевые параметры

до 200 каналов, объединение приборов, 485×129×371 мм, ~5 кг

Исполнения

исполнение A, B

Датчики

термопары J, K, T, E, S, N, B, R; Pt100 и Pt1000 по выбору; в одном из исполнений также напряжение, малые сопротивления и ток

Каналы

в первом исполнении 20–200 (модули по 20 каналов, до 10 модулей); во втором температура, напряжение и малые сопротивления до 100 каналов, ток до 50

Основная погрешность

±0,2 % (без учёта термопары)

Диапазон измерения

температура −200…+1800 °C, зависит от типа датчика

Разрешение

0,01 °C

Скорость опроса

быстро 500 мс, медленно 1 с

Изоляция каналов

по постоянному току 350 В, по переменному 230 В (только при измерении температуры)

Компаратор

сигнал выхода за верхний и нижний пределы, пороги задаются для каждого канала отдельно

Интерфейсы

LAN, Type-C, RS232, USB; RS485 по выбору

Память

встроенная, 64 ГБ

Питание

100–240 В, 47,5–52,5 Гц, 10 ВА

Габариты

485 × 129 × 371 мм, около 5 кг

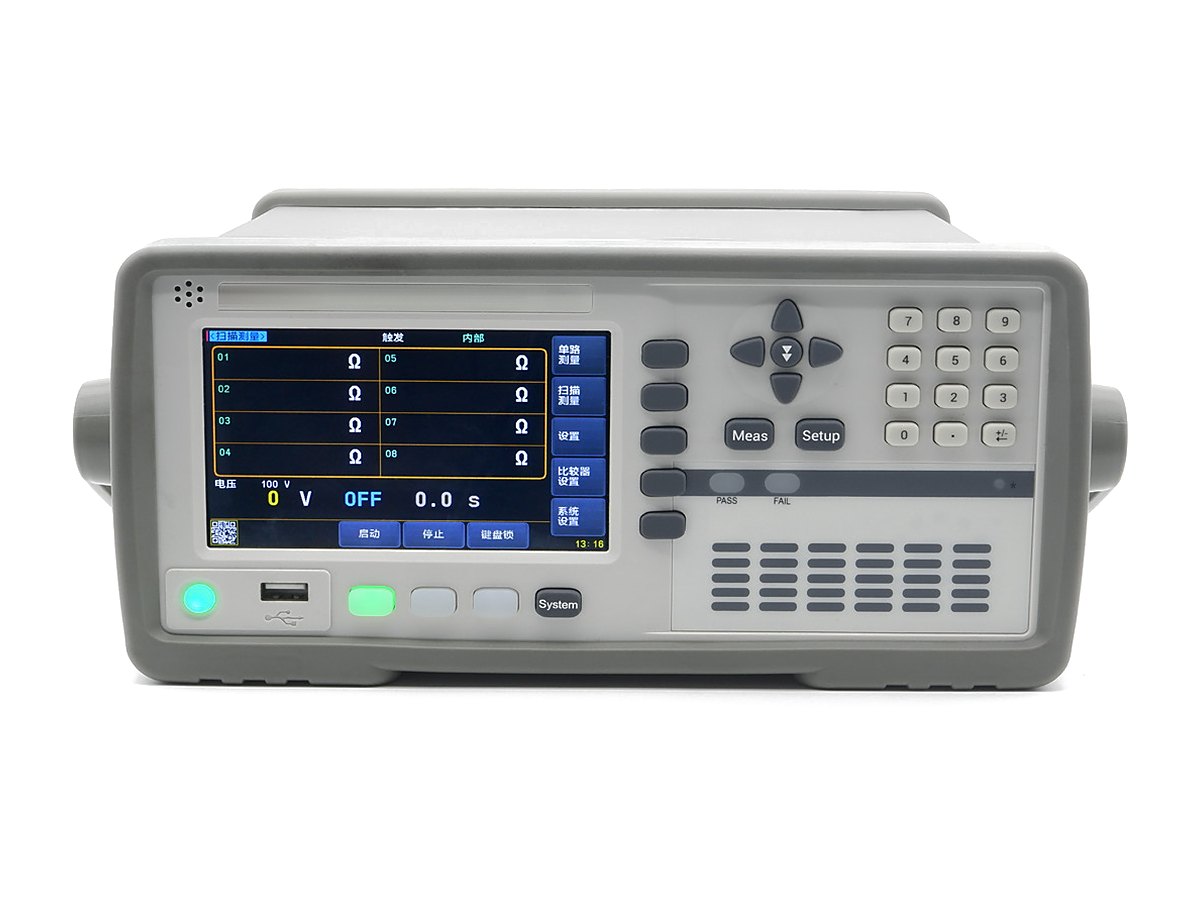

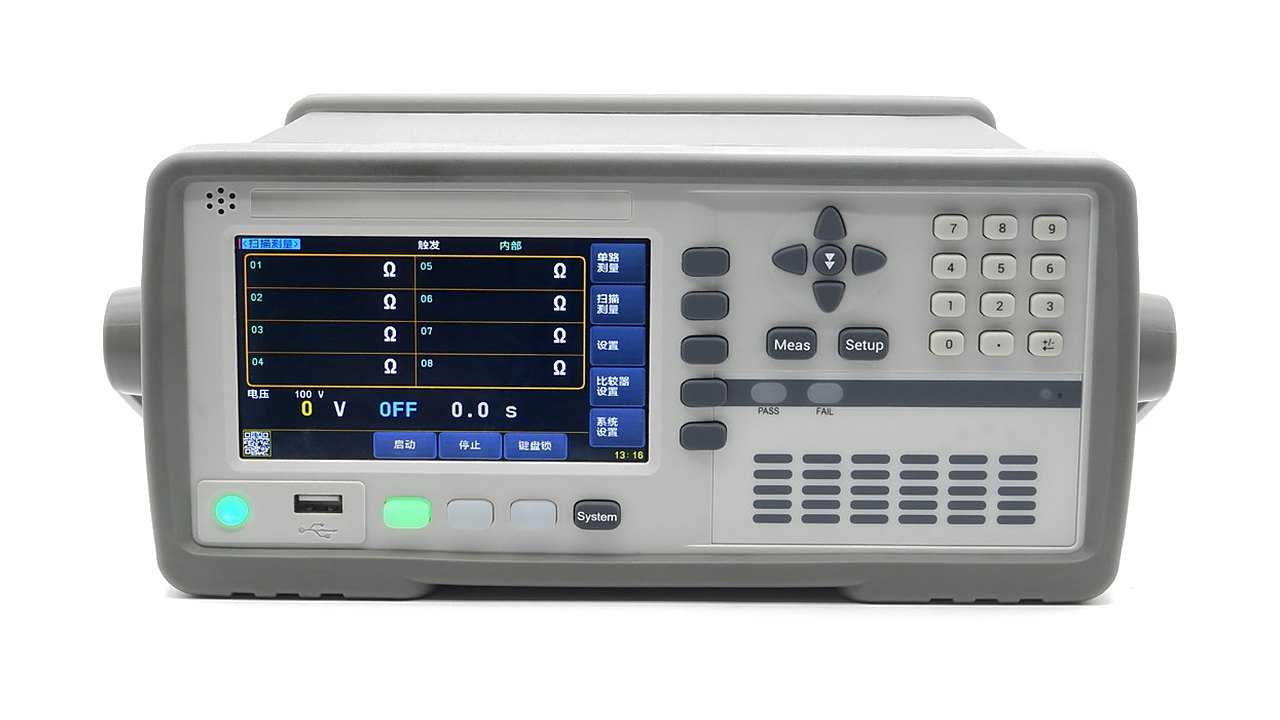

Многоканальный мегаомметр на 8, 16, 24 или 32 канала, до 19,99 ГОм. Для проверки изоляции множества точек за один цикл.

Ключевые параметры

0,000 МОм–19,99 ГОм, 294×130×316 мм, ~5 кг

Исполнения

исполнение A, B, C, D

Измеряемый параметр

сопротивление изоляции, много каналов

Каналы

8, 16, 24 или 32 в зависимости от исполнения

Диапазон измерения

0,000 МОм–19,99 ГОм

Основная погрешность

2 %

Выходное напряжение

встроенный источник 1–1000 В, шаг 1 В, любое программируемое значение

Диапазоны

4; автоматический, ручной и номинальный выбор

Скорость

одиночное измерение: медленно 2, средне 13, быстро 18 измерений в секунду; сканирование: от 80 мс на канал

Список сканирования

5 групп; время разряда 10 мс–10 с, время заряда и измерения 100 мс–99 с

Компаратор

порог 0–10 ГОм; индикация годен / ниже / выше; звуковой сигнал

Интерфейсы

Handler, RS232, USB, RS485; протоколы SCPI и Modbus (RTU)

Питание

110–240 В, 50 Гц, 20 ВА

Габариты

294 × 130 × 316 мм, около 5 кг

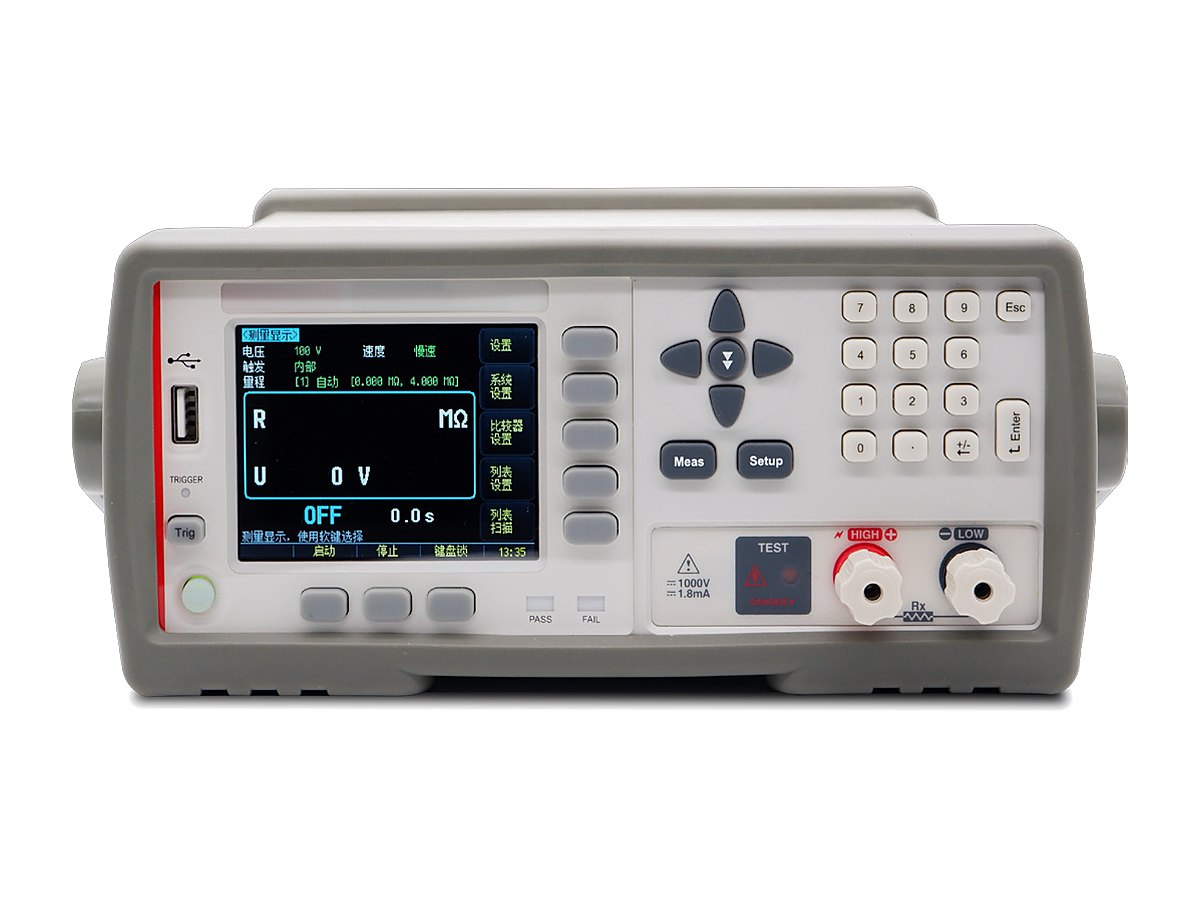

Мегаомметр с программируемым напряжением от 10 до 1000 В и проверкой контакта. Для проверки изоляции аккумуляторов и конденсаторов.

Ключевые параметры

10–1000 В DC, проверка контакта и короткого замыкания, ~4 кг

Измеряемый параметр

сопротивление изоляции

Выходное напряжение

10–1000 В постоянного тока, цифровая установка

Основная погрешность

2 %

Диапазон измерения

0,000 МОм–1 ТОм (при 500 В и ниже до 400 ГОм, выше 500 В до 1 ТОм)

Максимальное показание

9999

Диапазоны

автоматический, ручной и номинальный выбор

Скорость

автодиапазон: медленно 2, средне 13, быстро 18 измерений в секунду

Контроль цепи

проверка контакта и проверка короткого замыкания

Список сканирования

5 групп; разряд 10 мс–10 с

Компаратор

порог 0–10 ГОм; индикация годен / ниже / выше

Интерфейсы

Handler, RS232, USB, RS485

Питание

100–240 В, 50–60 Гц, 20 ВА

Габариты

264 × 107 × 307 мм, около 4 кг

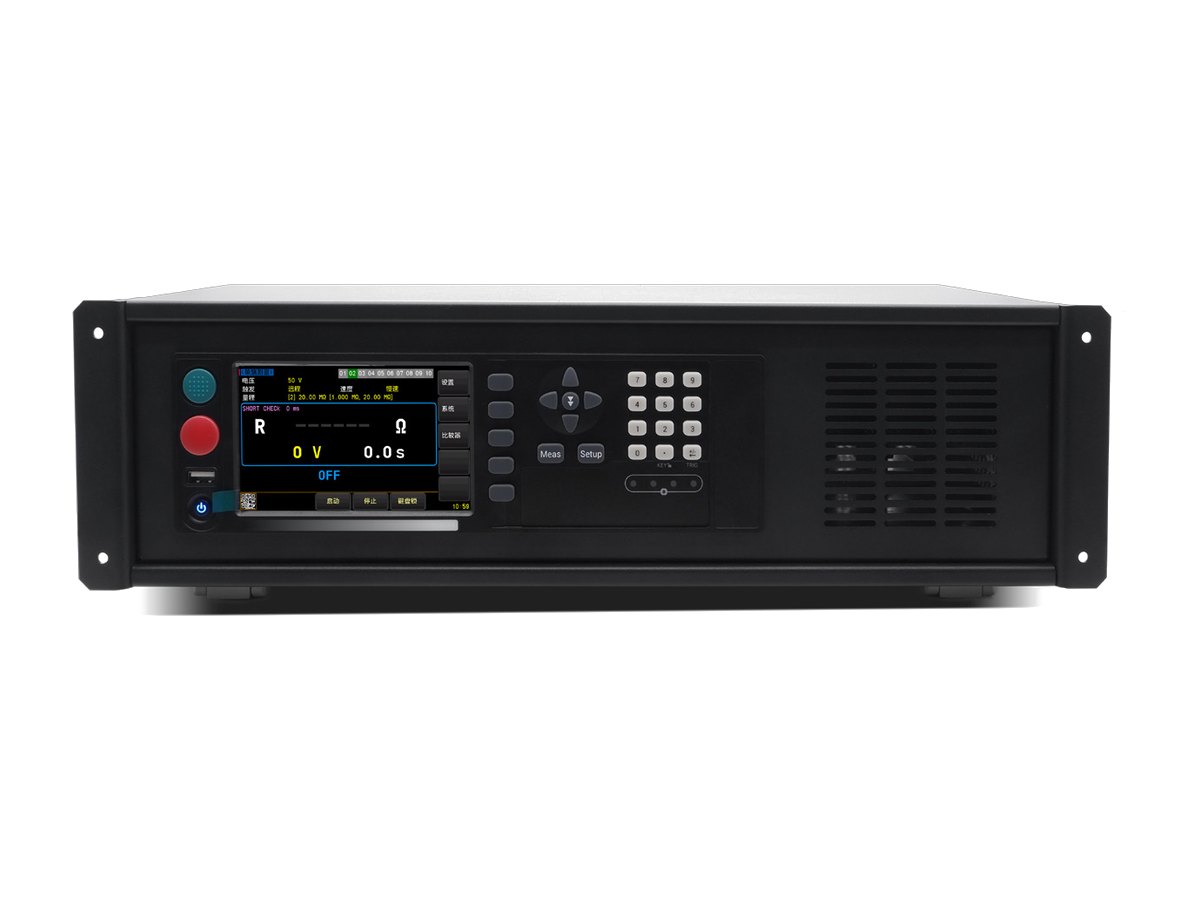

Десять каналов работают одновременно, у каждого свой диапазон и напряжение. Для проверки изоляции партий, где время цикла решает.

Ключевые параметры

0,000 МОм–20 ГОм, 10 каналов одновременно, 485×129×371 мм, ~5 кг

Измеряемый параметр

сопротивление изоляции, 10 каналов параллельно

Диапазон измерения

0,000 МОм–20 ГОм

Основная погрешность

2 %

Выходное напряжение

10–1000 В, шаг 1 В, для каждого канала своё

Диапазоны

автоматический, ручной и номинальный выбор; диапазон задаётся на каждом канале

Скорость

автодиапазон без контроля контакта: медленно 3, средне 7, быстро 19 измерений в секунду

Контроль цепи

проверка контакта, проверка короткого замыкания

Запуск

ручной и дистанционный

Компаратор

порог 0–20 ГОм; индикация годен / ниже / выше

Интерфейсы

RS232, LAN, RS485; протоколы SCPI и Modbus (RTU)

Питание

100–240 В, 50/60 Гц, 20 ВА

Габариты

485 × 129 × 371 мм, около 5 кг

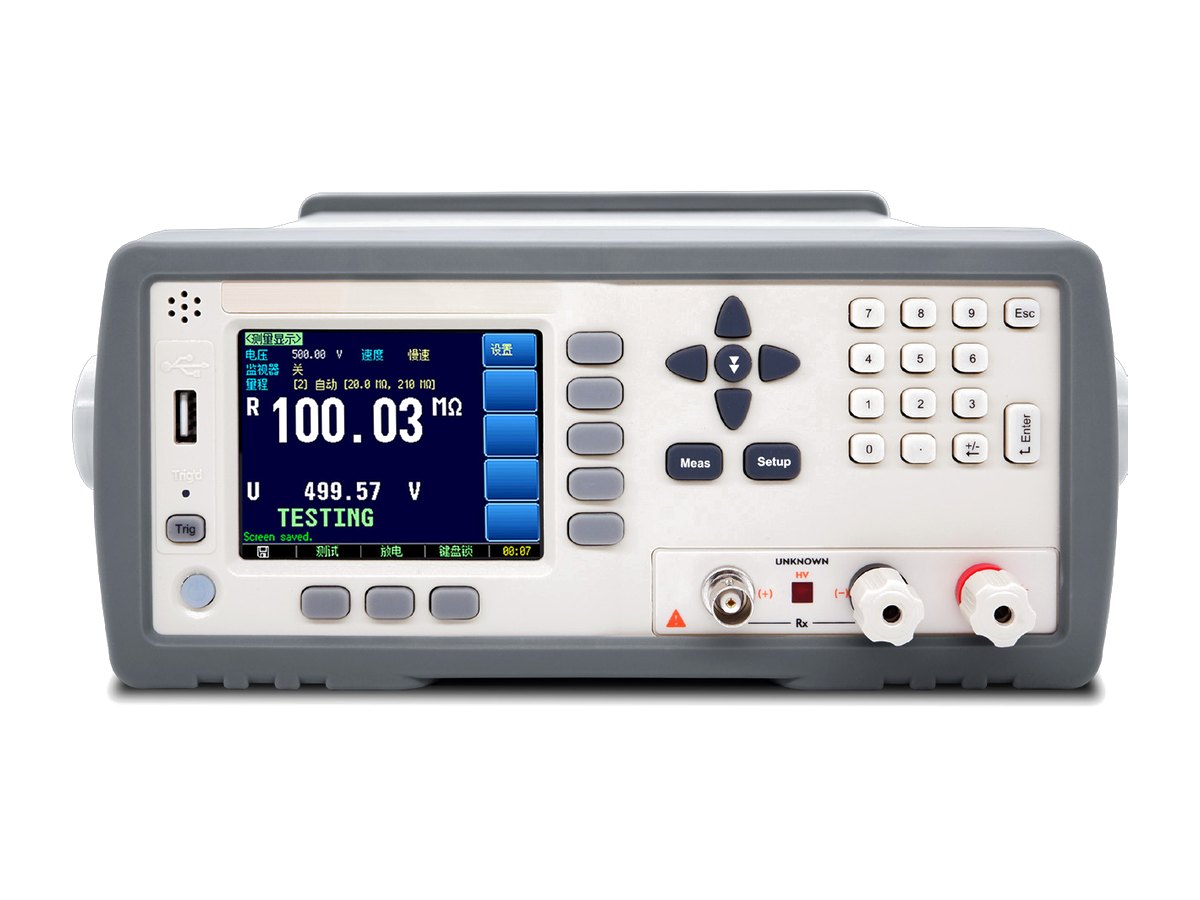

Мегаомметр от 100 кОм до 10 ТОм с отдельным измерением тока утечки. Для проверки изоляции с высоким сопротивлением.

Ключевые параметры

сопротивление и ток утечки, 264×107×350 мм, ~5 кг

Измеряемые параметры

ток утечки и сопротивление изоляции

Выходное напряжение

1–1000 В постоянного тока, цифровая установка

Основная погрешность

до 10 ГОм — 3 %; от 10 ГОм — 5 %; от 100 ГОм — 10 %

Диапазон измерения

100 кОм–10 ТОм

Диапазоны

автоматический, ручной и номинальный выбор

Скорость

быстро 55, средне 25, медленно 3 измерения в секунду

Результаты

напряжение, ток, сопротивление и результат сортировки

Запуск

внутренний, внешний, ручной и дистанционный

Интерфейсы

RS-232C, Handler, USB

Дисплей

жидкокристаллический, таймер с прямым и обратным отсчётом

Габариты

264 × 107 × 350 мм, около 5 кг

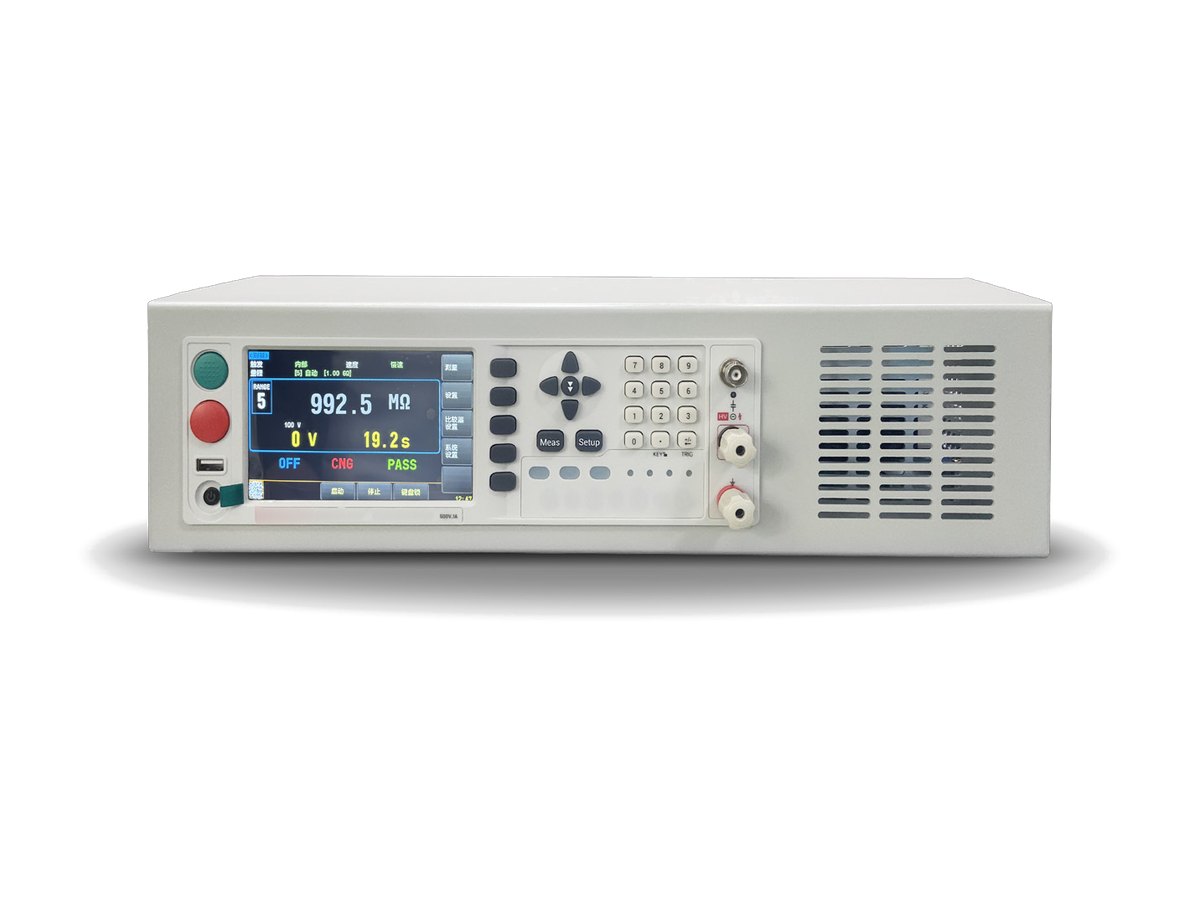

Мегаомметр для сортировки конденсаторов с зарядным током до 1 А. Для линий, где проверяют ёмкостные изделия.

Ключевые параметры

зарядный ток до 1 А, 5-дюймовый экран, 485×129×350 мм, ~8 кг

Исполнения

исполнение A, B, C

Диапазон измерения

сопротивление 25 кОм–1 ТОм

Максимальное показание

9999 на медленной скорости, 1999 на средней и быстрой

Скорость

быстро 30, средне 15, медленно 3 измерения в секунду

Диапазоны

6; автоматический и ручной выбор

Калибровка

обнуление по разомкнутой цепи во всех диапазонах

Компаратор

выходы годен / негоден

Интерфейсы

Handler, RS232, RS485, Type-C, LAN, USB

Программирование

SCPI

Габариты

485 × 129 × 350 мм, около 8 кг

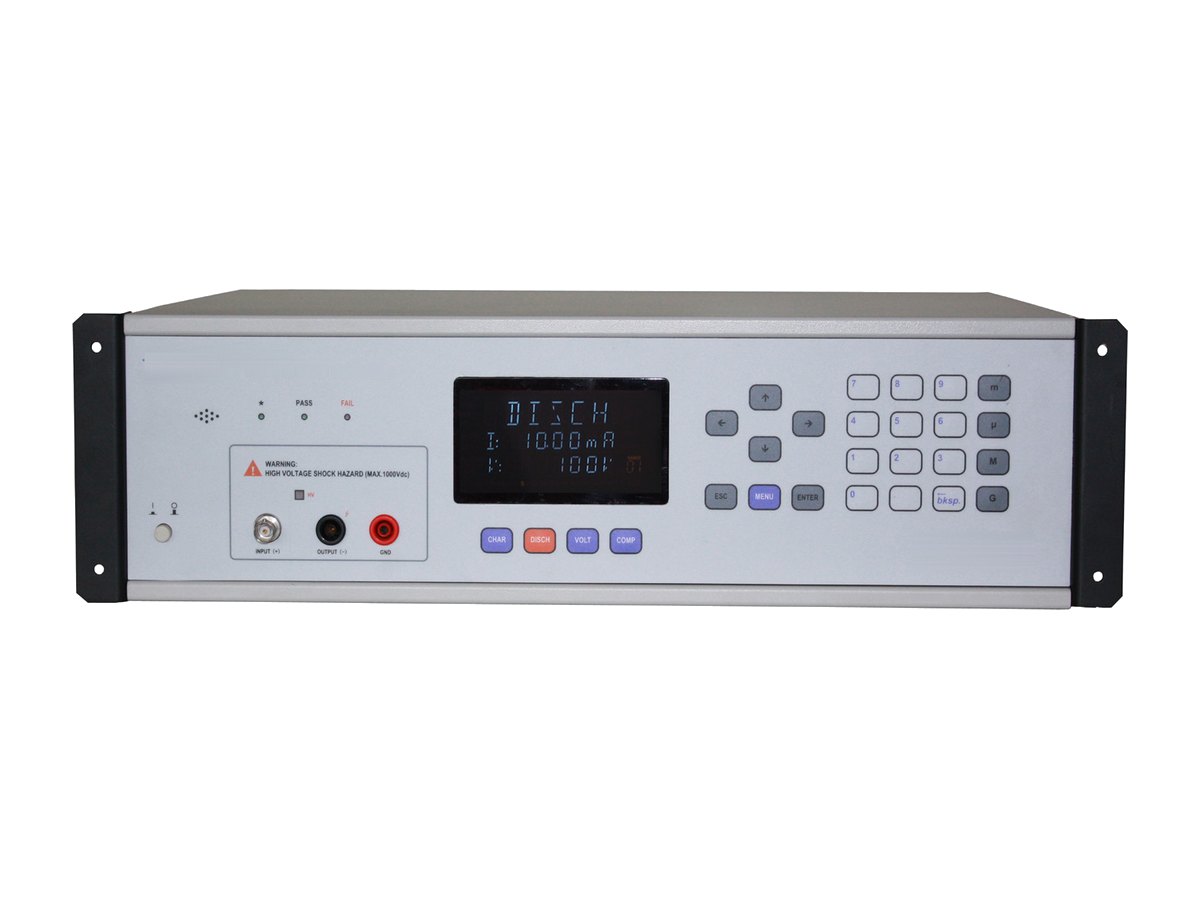

Мегаомметр до 1 ТОм со стандартным интерфейсом для автоматики. Для автоматических линий проверки изоляции.

Ключевые параметры

до 1 ТОм, VFD, 445×129×351 мм, ~8 кг

Исполнения

исполнение A, B

Измеряемый параметр

сопротивление изоляции

Выходное напряжение

50, 100, 250, 400 и 500 В

Основная погрешность

на медленной скорости: ниже 1 МОм ±5 %

Диапазоны

автоматический и ручной выбор

Максимальное показание

9999 на медленной скорости, 1999 на средней и быстрой

Скорость

быстро 55, средне 15, медленно 3 измерения в секунду

Калибровка

обнуление по разомкнутой цепи во всех диапазонах

Компаратор

1 группа записи, верхний и нижний пределы, звуковой сигнал при браке

Дисплей

вакуумный люминесцентный (VFD), блокировка клавиатуры, удержание данных

Габариты

445 × 129 × 351 мм, около 8 кг

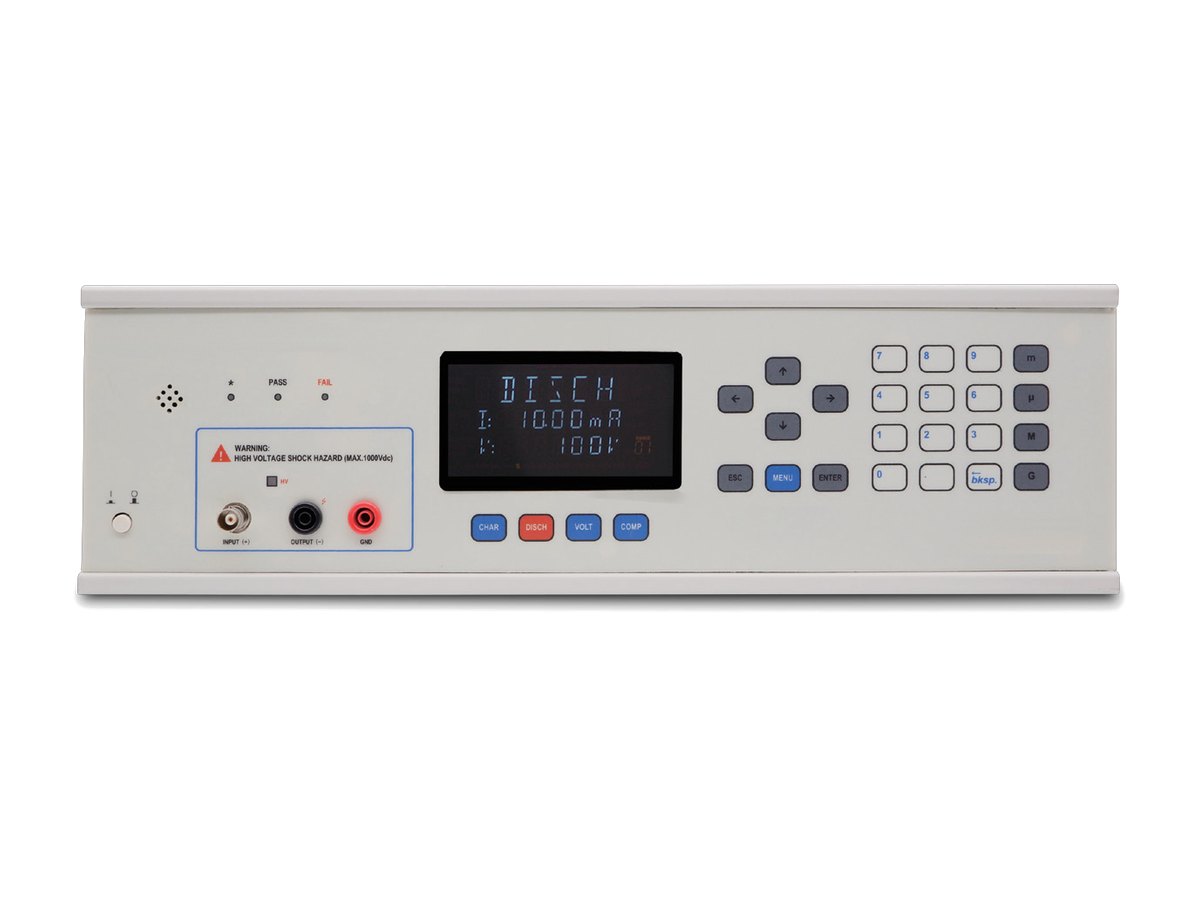

Мегаомметр на 25–1000 В с током 1 А. Для проверки изоляции изделий большой ёмкости.

Ключевые параметры

25–1000 В DC, ток 1 А ±50 мА, 485×129×350 мм, ~5 кг

Диапазон индикации

сопротивление 10 кОм–1 ТОм

Основная погрешность

на медленной скорости: ниже 1 ГОм ±1 %; от 1 ГОм ±3 %; от 10 ГОм ±5 %; от 1 ТОм ±10 %

Максимальное показание

9999 на медленной скорости, 1999 на средней и быстрой

Скорость

быстро 55, средне 25, медленно 3 измерения в секунду

Диапазоны

6; автоматический и ручной выбор

Калибровка

обнуление по разомкнутой цепи во всех диапазонах

Компаратор

выходы годен / негоден

Интерфейсы

Handler, RS232

Программирование

SCPI

Габариты

485 × 129 × 350 мм, около 5 кг

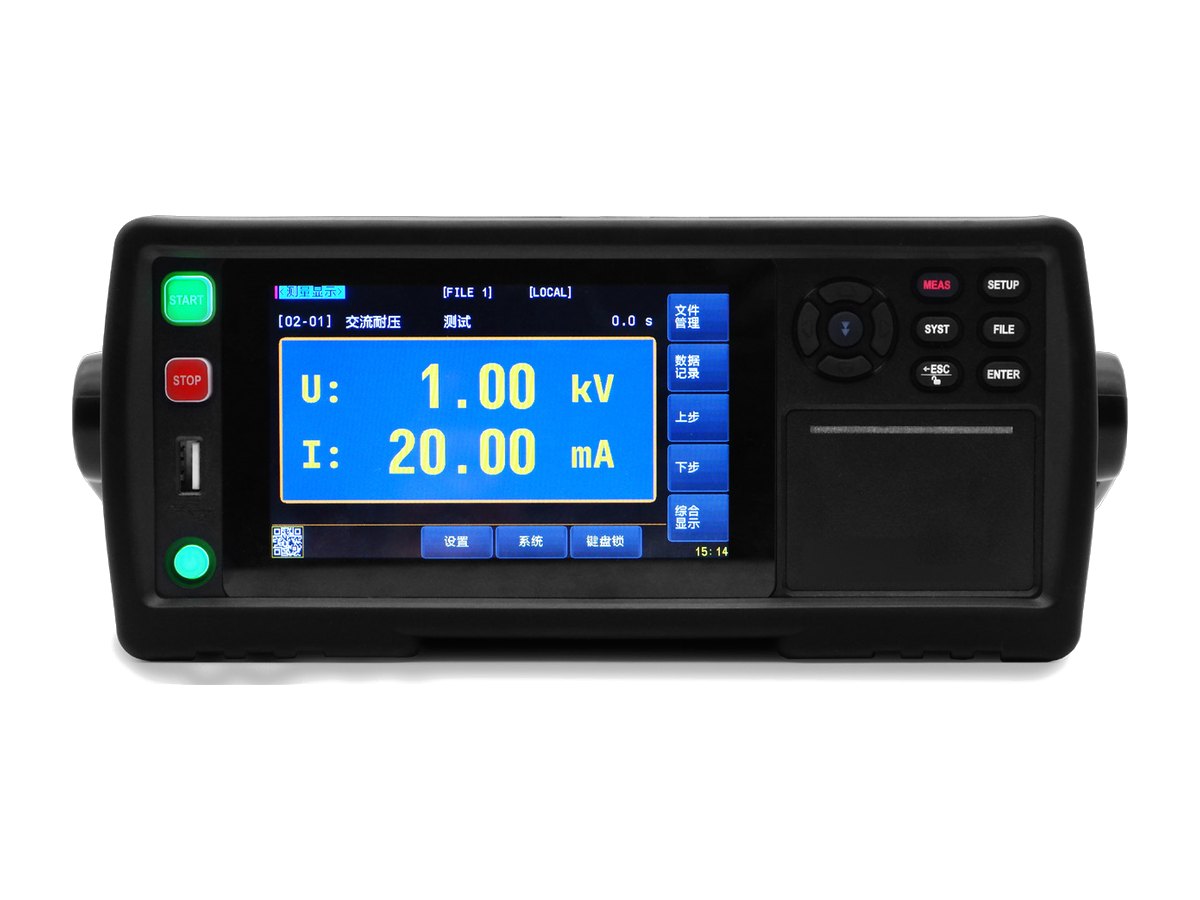

Высоковольтный мегаомметр на напряжение до 5 кВ и сопротивление до 50 ГОм. Для кабелей, двигателей и высоковольтных узлов.

Ключевые параметры

до 5 кВ, 50 ГОм, сенсорный экран, 215×88×400 мм, ~8 кг

Исполнения

исполнение A, B

Испытание переменным напряжением

5 кВ / 10 мА; напряжение 0,05–2,5 кВ (исполнение A) или 0,05–5 кВ (исполнение B), шаг 1 В, погрешность ±(2 % + 5 ед.)

Испытание постоянным напряжением

6 кВ / 5 мА; напряжение 0,05–6 кВ, шаг 1 В, погрешность ±(2 % + 5 ед.)

Сопротивление изоляции

исполнение A — 2,5 кВ / 10 ГОм, диапазон 0,02 МОм–10 ГОм; исполнение B — 5 кВ / 100 ГОм, диапазон 1–100 ГОм

Форма переменного напряжения

синусоида, искажения менее 3 % при активной нагрузке

Частота

50 или 60 Гц, ±0,1 %

Стабильность напряжения

±(2 % отсчёта + 5 В), от холостого хода до полной нагрузки

Время нарастания, испытания и спада

0,1–999,9 с

Обнаружение дуги

1–9 уровней (переменный и постоянный ток)

Интерфейсы

Handler (для автоматики), RS232C, USB

Питание

85–250 В, 50–400 Гц, 300 ВА

Габариты

215 × 88 × 400 мм, около 8 кг

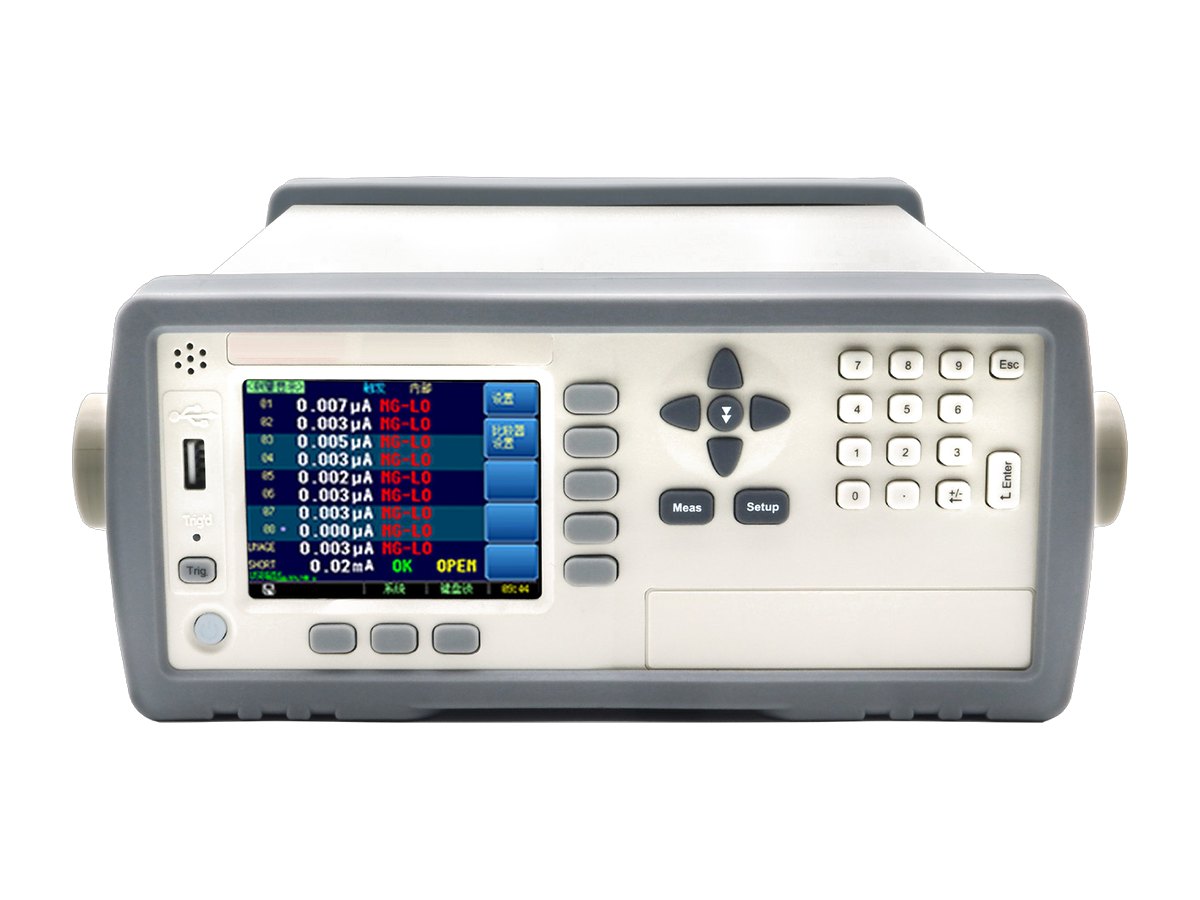

Многоканальный тестер токов утечки от 1 нА до 20 мА с автоматическим циклом заряда. Для проверки конденсаторов партиями.

Ключевые параметры

ток утечки 1 нА–20 мА, автоматический цикл заряда, ~5 кг

Измеряемый параметр

ток

Диапазон измерения

1 нА–20 мА

Основная погрешность

0,5 %

Источник напряжения

внутри прибора нет

Диапазоны

на каналах 1–9 пять диапазонов, измерение от 0,001 мкА до 20 мА

Максимальное показание

20000

Калибровка

обнуление по разомкнутой цепи во всех диапазонах

Запуск

внутренний, внешний, ручной и дистанционный

Компаратор

10 пороговых групп с независимыми выходами

Интерфейсы

RS-232, Handler

Габариты

264 × 107 × 350 мм, около 5 кг

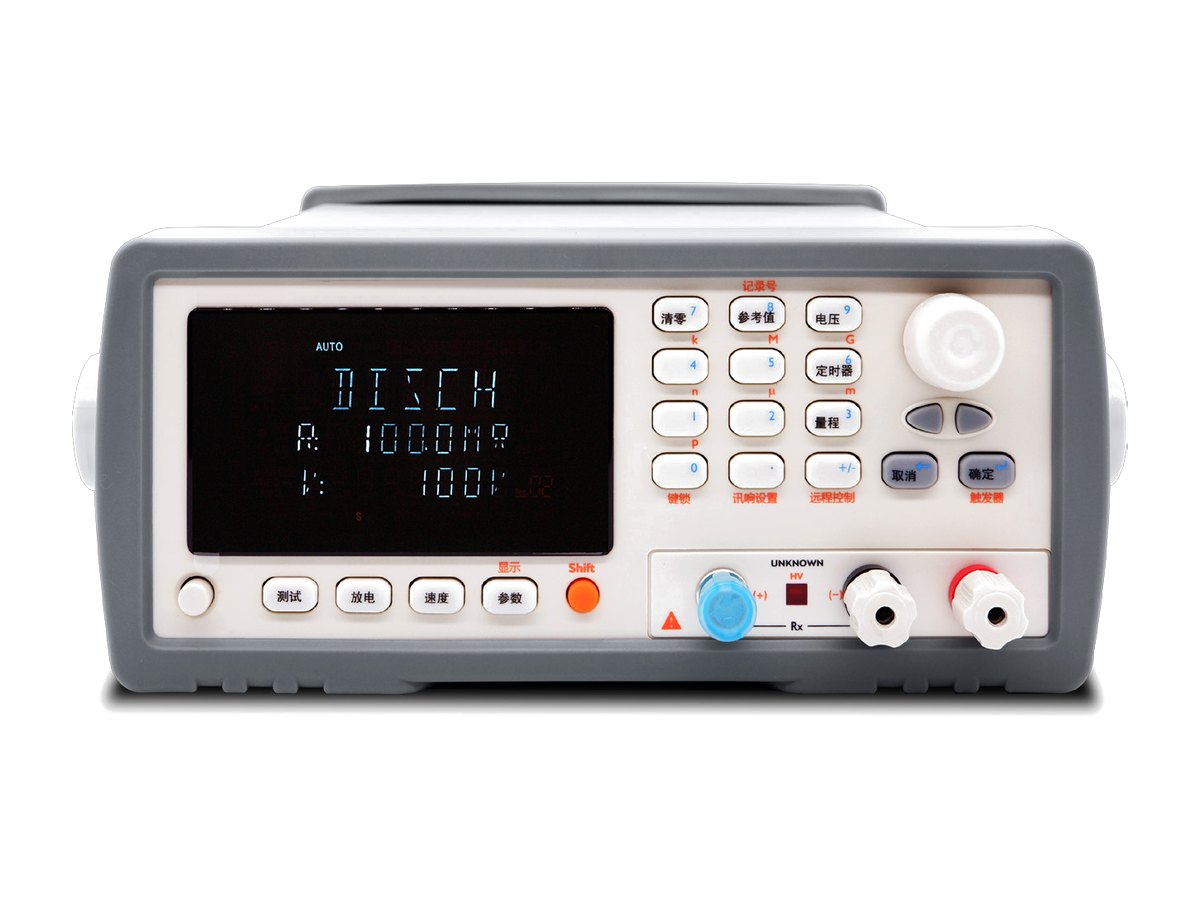

Мегаомметр от 100 кОм до 10 ТОм с двумя индикаторами: сопротивление и ток утечки видны одновременно. Два исполнения.

Ключевые параметры

100 кОм–10 ТОм, двойной дисплей, VFD, ~5 кг

Исполнения

исполнение A, B

Измеряемые параметры

ток утечки и сопротивление изоляции

Выходное напряжение

1–1000 В постоянного тока, цифровая установка

Диапазоны

6; автоматический и ручной выбор

Скорость

быстро 55, средне 25, медленно 3 измерения в секунду

Запуск

внутренний, внешний, ручной и дистанционный

Результаты

напряжение, ток, сопротивление, пиковое значение и результат сортировки

Компаратор

30 групп записи; годен / негоден, звуковой сигнал по выбору

Интерфейсы

RS-232C, Handler

Дисплей

вакуумный люминесцентный (VFD) высокой чёткости, блокировка клавиатуры, удержание данных

Габариты

264 × 107 × 350 мм, около 5 кг

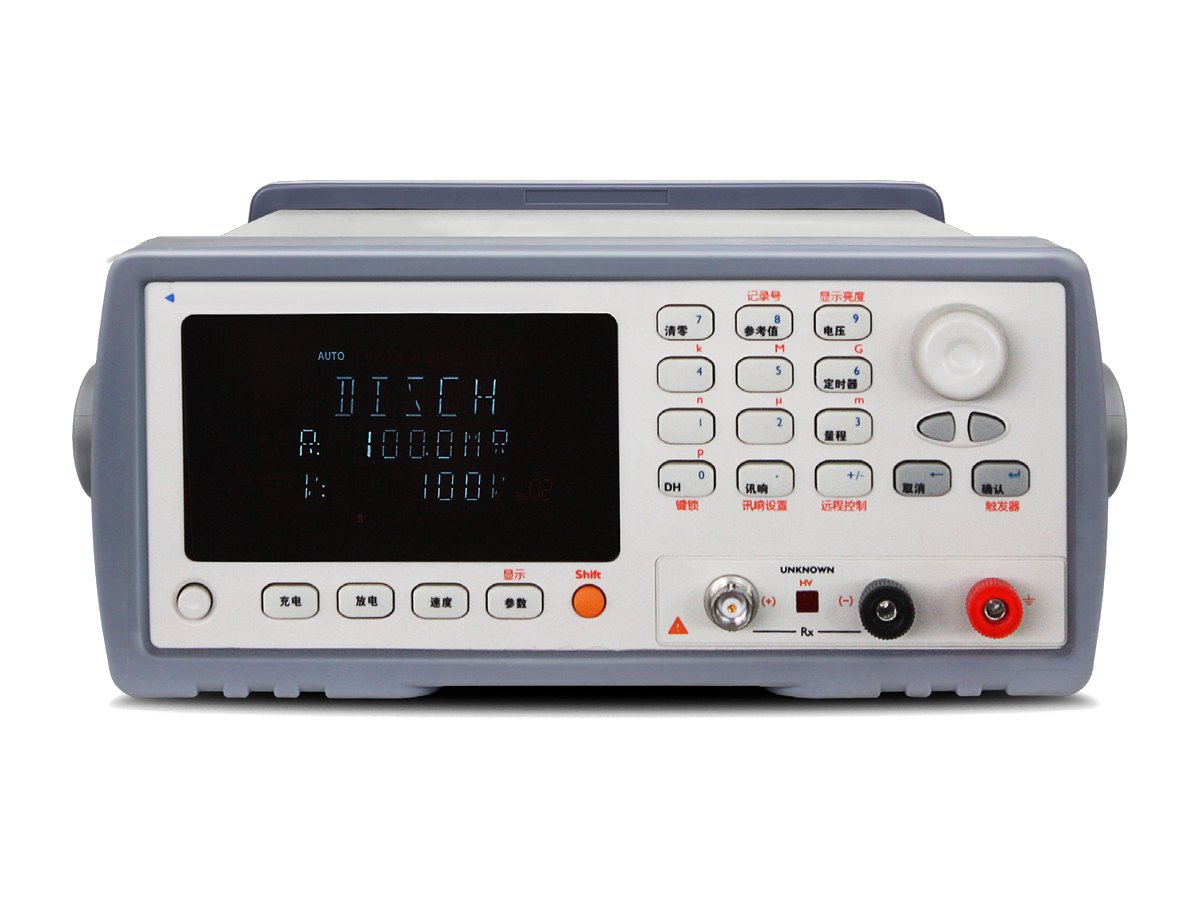

Прибор с программируемым напряжением до 650 В для проверки токов утечки и сопротивления изоляции.

Ключевые параметры

напряжение программируется до 650 В, ток утечки и сопротивление, ~5 кг

Выходное напряжение

1–650 В постоянного тока, цифровая установка

Основная погрешность

1 %

Диапазоны

автоматический и ручной выбор

Скорость

быстро 60, средне 25, медленно 3 измерения в секунду

Результаты

напряжение, ток, сопротивление, пиковое значение и результат сортировки

Калибровка

обнуление по разомкнутой цепи

Максимальное показание

9999 на медленной скорости, 1999 на средней и быстрой

Запуск

внутренний, внешний, ручной и дистанционный

Компаратор

30 групп записи; годен / негоден

Габариты

264 × 107 × 350 мм, около 5 кг

Тестер токов утечки конденсаторов: напряжение 10–170 В, ток от 0,1 нА до 20 мА.

Ключевые параметры

10–170 В DC, ток утечки 0,1 нА–20 мА, 445×129×351 мм, ~8 кг

Измеряемый параметр

ток утечки

Основная погрешность

1 %

Испытательное напряжение

10–170 В постоянного тока

Диапазон измерения

ток 0,1 нА–20 мА

Диапазоны

автоматический и ручной выбор

Скорость

быстро 55, средне 25, медленно 3 измерения в секунду

Запуск

внутренний, внешний, ручной и дистанционный

Компаратор

1 группа; годен / негоден

Интерфейсы

Handler, RS232

Габариты

445 × 129 × 351 мм, около 8 кг

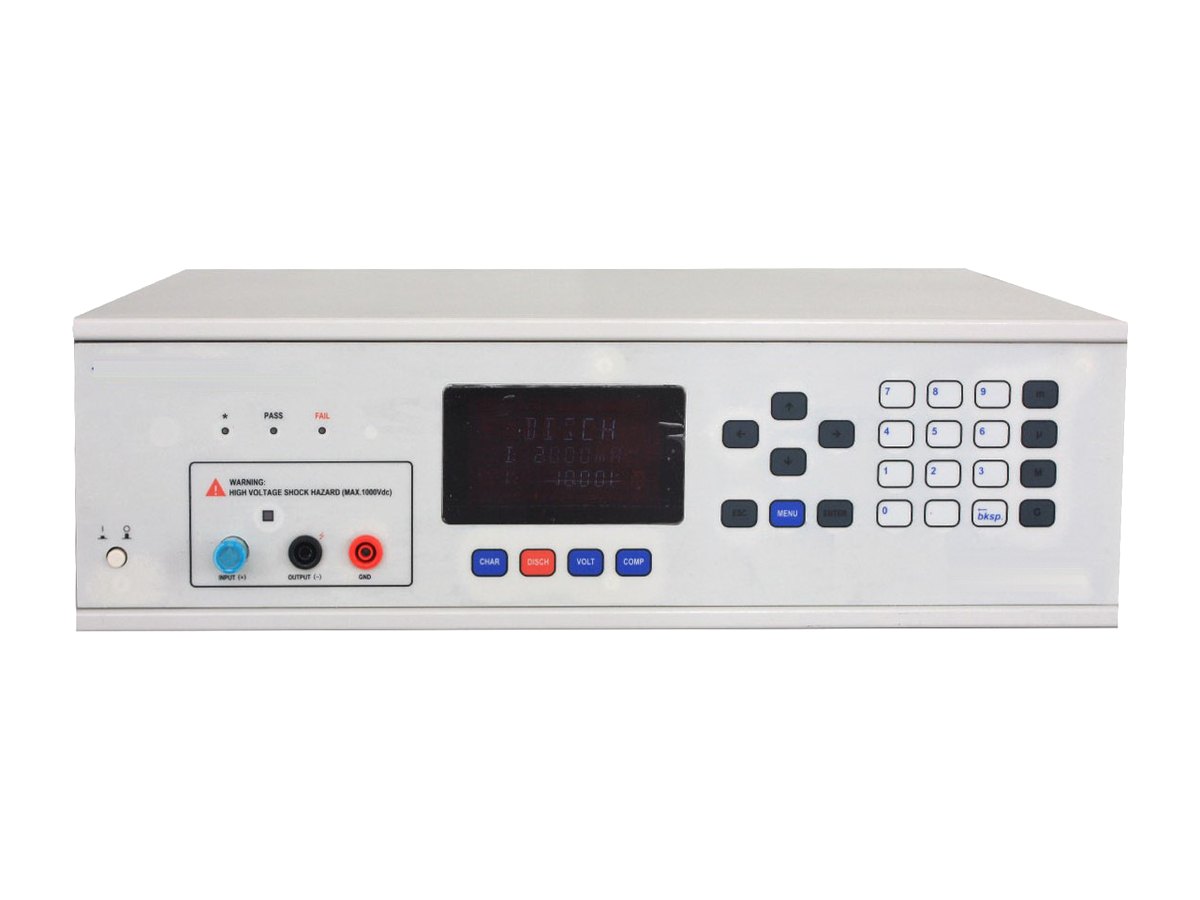

Тестер токов утечки суперконденсаторов: от 1 нА до 200 мА. Для изготовителей и приёмки ионисторов.

Ключевые параметры

ток утечки 1 нА–200 мА, 445×129×351 мм, ~8 кг

Измеряемый параметр

ток утечки

Основная погрешность

1 %

Выходное напряжение

0,001–10 В постоянного тока, цифровая установка

Диапазон измерения

ток 0,001 мкА–200 мА

Диапазоны

автоматический и ручной выбор

Скорость

быстро 55, средне 25, медленно 3 измерения в секунду

Максимальное показание

9999 на медленной скорости, 1999 на средней и быстрой

Запуск

внутренний, внешний, ручной и дистанционный

Компаратор

встроенный, сигнал годен / негоден

Интерфейсы

RS-232, Handler (по выбору)

Габариты

445 × 129 × 351 мм, около 8 кг

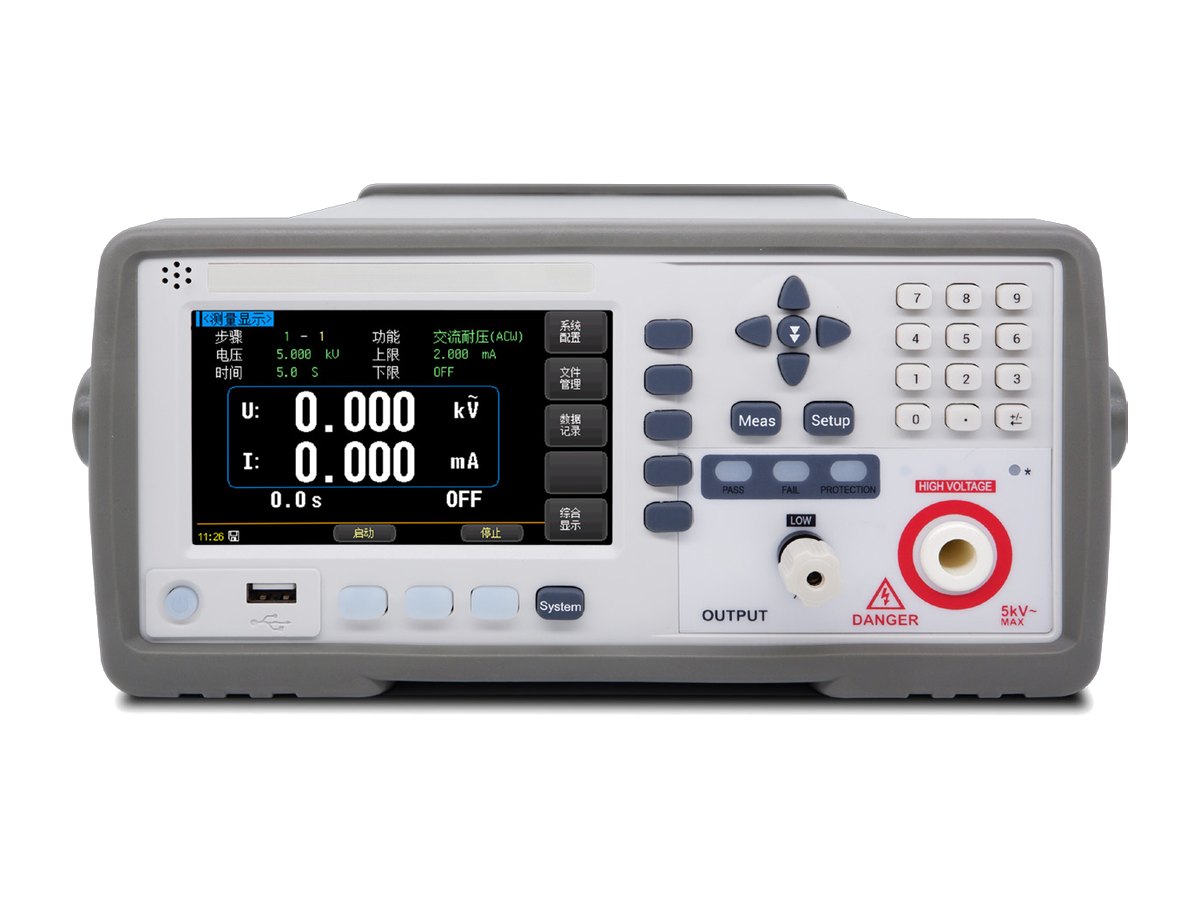

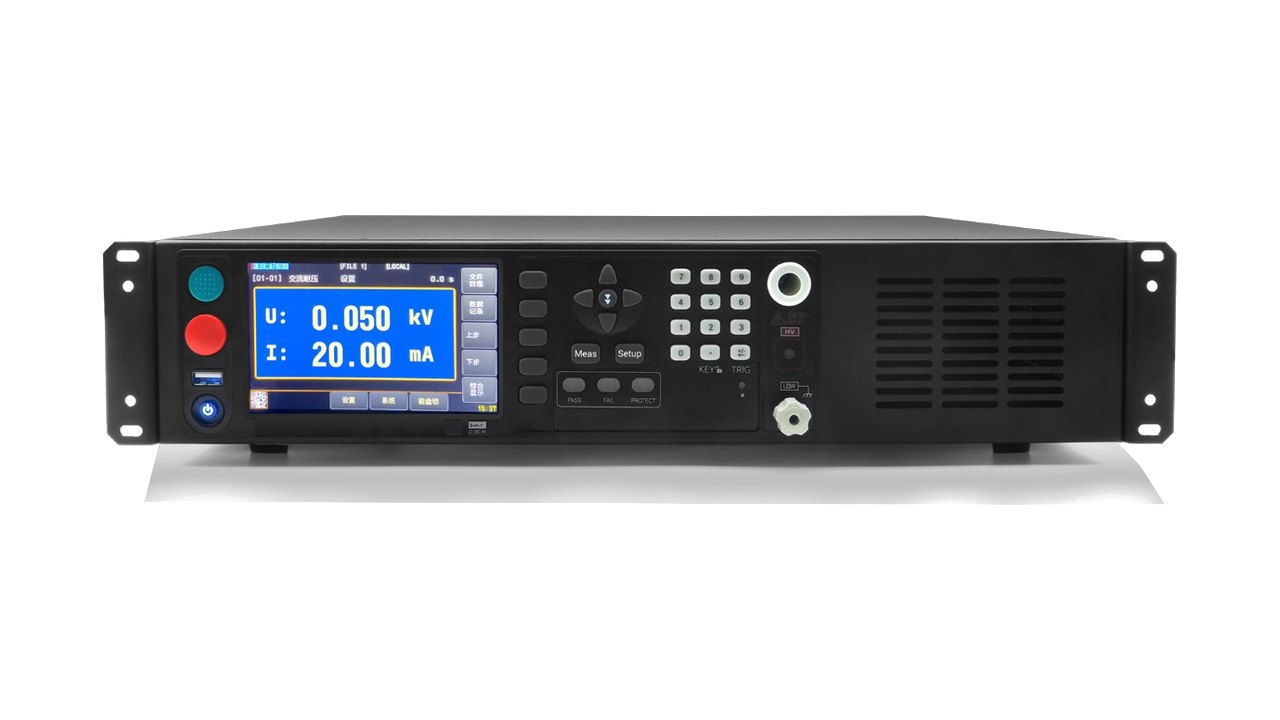

Установка проверки изоляции на AC 5 кВ и DC 6 кВ с сенсорным экраном. Для готовых изделий: двигателей, трансформаторов, зарядных станций. Два исполнения.

Ключевые параметры

AC 5 кВ/20 мА, DC 6 кВ/10 мА, сенсорный экран, 428×89×470 мм, ~14 кг

Исполнения

исполнение A, B

Каналы

1

Функции

испытание переменным и постоянным напряжением, сопротивление изоляции

Испытание переменным напряжением

0,05–5 кВ, шаг 1 В; ток до 10 мА (исполнение A) или 20 мА (исполнение B); частота 50 или 60 Гц

Испытание постоянным напряжением

0,05–6 кВ, шаг 1 В; ток до 5 мА (исполнение A) или 10 мА (исполнение B)

Погрешность напряжения

2 % отсчёта + 5 ед.

Сопротивление изоляции

1 кВ / 10 ГОм, диапазон 0,1 МОм–10 ГОм

Время испытания

0,2–999,9 с

Обнаружение дуги

9 уровней (переменный и постоянный ток)

Интерфейсы

RS232, Handler, LAN, USB

Питание

198–242 В, 50–60 Гц, 400 ВА

Габариты

428 × 89 × 470 мм, около 14 кг

Установка с теми же напряжениями, что и обычная, но на восемь каналов. Проверяет несколько изделий или точек за один цикл. Два исполнения.

Ключевые параметры

AC 5 кВ/20 мА, DC 6 кВ/10 мА, 8 каналов

Исполнения

исполнение A, B

Каналы

8, матричное сканирование

Функции

испытание переменным и постоянным напряжением, сопротивление изоляции

Испытание переменным напряжением

0,05–5 кВ, шаг 1 В; ток до 10 мА (исполнение A) или 20 мА (исполнение B); частота 50 или 60 Гц

Испытание постоянным напряжением

0,05–6 кВ, шаг 1 В; ток до 5 мА (исполнение A) или 10 мА (исполнение B)

Погрешность напряжения

2 % отсчёта + 5 ед.

Сопротивление изоляции

1 кВ / 10 ГОм, диапазон 0,1 МОм–10 ГОм

Время испытания

0,2–999,9 с

Обнаружение дуги

9 уровней (переменный и постоянный ток)

Интерфейсы

RS232, Handler, LAN, USB

Питание

198–242 В, 50–60 Гц, 400 ВА

Габариты

428 × 89 × 470 мм, около 14 кг

Установка проверки изоляции с широким диапазоном напряжения: AC 0,05–5 кВ и DC 0,05–6 кВ. Четыре исполнения.

Ключевые параметры

AC 0,05–5 кВ, DC 0,05–6 кВ, 270×130×450 мм

Исполнения

исполнение A, B, C, D

Испытание переменным напряжением

0,05–5 кВ, шаг 1 В, погрешность ±(2 % + 5 ед.); ток до 10 мА (исполнения A, B) или 20 мА (исполнения C, D)

Испытание постоянным напряжением

0,05–6 кВ, шаг 1 В, погрешность ±(2 % + 5 ед.); ток до 5 мА (исполнения A, B) или 10 мА (исполнения C, D)

Стабильность напряжения

±(2 % отсчёта + 5 В), от холостого хода до полной нагрузки

Форма переменного напряжения

синусоида, искажения менее 3 %, 50 или 60 Гц

Сопротивление изоляции

1 кВ / 10 ГОм, диапазон 0,02 МОм–10 ГОм (только исполнения A и C)

Время нарастания, испытания и спада

0,1–999,9 с

Обнаружение дуги

1–9 уровней, по умолчанию 5

Интерфейсы

Handler (для автоматики), RS232C, USB

Питание

110–220 В, 47–63 Гц, до 300 ВА

Габариты

270 × 130 × 450 мм, около 8 кг

Компактная установка проверки изоляции переменным напряжением до 5 кВ с быстрым разрядом. Два исполнения.

Ключевые параметры

AC 5 кВ/20 мА, быстрый разряд, 250×120×320 мм, ~8 кг

Исполнения

исполнение A, B

Испытание переменным напряжением

5 кВ; ток до 10 мА (исполнение A) или 20 мА (исполнение B)

Выходное напряжение

0,05–5 кВ, шаг 1 В, погрешность ±(2 % + 5 ед.)

Измерение тока

0,001–10 мА (исполнение A) или 0,001–20 мА (исполнение B), шаг 0,001 / 0,01 мА

Частота

50 или 60 Гц, ±0,1 %

Форма напряжения

синусоида, искажения менее 3 % при активной нагрузке

Стабильность напряжения

±(2 % отсчёта + 5 В), от холостого хода до полной нагрузки

Время нарастания, испытания и спада

0,1–999,9 с; обнаружение дуги 1–9 уровней

Интерфейсы

Handler (для автоматики), RS232C, USB

Питание

110–220 В, 50–60 Гц, 300 ВА

Габариты

250 × 120 × 320 мм, около 8 кг

Установка для высоковольтных изделий: AC 10 кВ и DC 12 кВ. Для кабелей и трансформаторов.

Ключевые параметры

AC 10 кВ/20 мА, DC 12 кВ/10 мА, 479×133×391 мм

Испытание переменным напряжением

0,05–10 кВ, шаг 1 В, погрешность ±(2 % + 5 ед.); ток до 20 мА

Испытание постоянным напряжением

0,05–12 кВ; ток до 10 мА

Сопротивление изоляции

2500 В / 50 ГОм, измерение 1 МОм–50 ГОм, шаг 1 МОм

Частота и форма

50 или 60 Гц, синусоида, искажения менее 3 %

Стабильность напряжения

±(2 % отсчёта + 5 В), от холостого хода до полной нагрузки

Максимальная ёмкостная нагрузка

1 мкФ до 1 кВ, 0,75 мкФ до 2 кВ, 0,5 мкФ до 3 кВ, 0,08 мкФ до 4 кВ, 0,04 мкФ до 6 кВ

Время нарастания

0,4–999,9 с; время испытания 0,5–999,9 с

Интерфейсы

Handler (для автоматики), RS232C, USB

Питание

110–220 В, 47–63 Гц, 300 ВА

Габариты

479 × 133 × 391 мм, около 15 кг

Установка проверки изоляции с защитой от перегрузки по току: AC 5 кВ и DC 6 кВ. Два исполнения.

Ключевые параметры

AC 5 кВ/20 мА, DC 6 кВ/10 мА, 215×88×400 мм

Исполнения

исполнение A, B

Испытание переменным напряжением

0,05–5 кВ, шаг 10 В; ток 20 мА (исполнение B) или 10 мА (исполнение A)

Испытание постоянным напряжением

0,05–6 кВ, шаг 10 В; ток 10 мА (исполнение B) или 5 мА (исполнение A)

Погрешность напряжения

2 % отсчёта + 5 ед.

Сопротивление изоляции

1000 В / 50 ГОм (выше — по заказу), диапазон 1–49999 МОм

Максимальная ёмкостная нагрузка

1 мкФ до 1 кВ, 0,75 мкФ до 2 кВ, 0,5 мкФ до 3 кВ, 0,08 мкФ до 4 кВ, 0,04 мкФ до 6 кВ

Время нарастания

0,4–999,9 с; время испытания 0,5–999,9 с

Защита

от поражения током, обнаружение дуги, защита от короткого замыкания

Интерфейсы

LAN, RS232, RS485, Handler

Питание

220 В, 50/60 Гц, 550 ВА

Габариты

215 × 88 × 400 мм, около 8 кг

Комплексный анализатор электробезопасности: AC 5 кВ / 100 мА, DC 6 кВ / 50 мА и сопротивление изоляции. Для изделий с высокой ёмкостью.

Ключевые параметры

AC 5 кВ/100 мА, DC 6 кВ/50 мА, сопротивление изоляции 2,5 кВ/9999 МОм, 246×112×536 мм, ~20 кг

Испытание переменным напряжением

5 кВ / 100 мА, мощность 500 ВА; напряжение 0,1–5 кВ, шаг 1 В, погрешность ±(2 % + 5 В)

Испытание постоянным напряжением

6 кВ / 50 мА, мощность 300 ВА; напряжение 0,1–6 кВ, шаг 1 В, погрешность ±(2 % + 5 В)

Сопротивление изоляции

2,5 кВ / 9999 МОм, измерение 1–9999 МОм, шаг 1 МОм

Частота

50 или 60 Гц, ±0,1 Гц

Обнаружение дуги

1–9 уровней (9 — наиболее чувствительный)

Скорость

три испытания не более чем за 4 с

Защита

автоматическая от перенапряжения и перегрузки по току; быстрый разряд постоянного тока

Интерфейсы

USB-хост, RS232 / RS485, Handler, выход сигнальной лампы, дистанционное управление

Дисплей

цветной ЖК 5 дюймов, запись данных на USB-накопитель

Питание

220 В, 50/60 Гц, 550 ВА

Габариты

246 × 112 × 536 мм, около 20 кг

Анализатор на семь видов испытаний, в том числе проверку изоляции, заземления и утечки. Для комплексной приёмки электроприборов.

Ключевые параметры

7 видов испытаний, 470×133×491 мм, ~30 кг

Функции

семь: переменное и постоянное высокое напряжение, изоляция, заземление, утечка, мощность, пуск (одновременно до пяти из шести)

Переменное напряжение

100–5000 В, шаг 1 В, погрешность ±(1,5 % + 3 В); ток 0,002–100 мА

Постоянное напряжение

100–6000 В, шаг 1 В, погрешность ±(1,5 % + 3 В); ток 0,005–10 мА

Сопротивление изоляции

напряжение 100–1000 В; измерение 1 МОм–16 ГОм

Сопротивление заземления

ток 2–40 А, 50/60 Гц; измерение 10–600 мОм, погрешность 2 % отсчёта + 3 мОм

Ток утечки

0–20 мА, шаг 0,001 / 0,01 мА; динамическая и статическая утечка

Мощность

0–6000 Вт, напряжение 60–300 В, ток 0–30 А, погрешность 0,25 %

Время испытания

1–999 с, шаг 1 с; быстродействие от 0,5 с

Интерфейсы

RS232, Handler; RS485 по выбору

Дисплей

сенсорный TFT 10 дюймов

Питание

220–240 В, 47,5–52,5 Гц, 300 ВА

Габариты

470 × 133 × 491 мм, около 30 кг

Измеритель сопротивления заземления током до 40 А на сопротивлении до 600 мОм. Два исполнения.

Ключевые параметры

AC 6 В, ток 40 А, 600 мОм, сенсорный экран, 250×120×320 мм, ~10 кг

Исполнения

исполнение A, B

Метод измерения

переменным током, четырёхпроводный

Установка тока

5–40 А переменного, погрешность ±(2 % отсчёта + 5 ед.), шаг 0,1 А

Частота

50 или 60 Гц, синусоида

Диапазон измерения

сопротивление 0–600 мОм, погрешность ±(2 % + 5 ед.), шаг 0,1 мОм

Напряжение измерения

0–6 В переменного

Выходная мощность

до 160 ВА; напряжение разомкнутой цепи менее 6 В

Таймер

0–999,9 с с обратным отсчётом или без ограничения времени

Компаратор

звуковая и световая сигнализация выхода за пределы

Контроль обрыва цепи

есть в исполнении B

Интерфейсы

RS-232 (команды SCPI и Modbus), Handler (для автоматики)

Дисплей

цветной TFT 5 дюймов, кнопки

Питание

198–242 В, 50/60 Гц, 300 ВА

Габариты

250 × 120 × 320 мм, около 10 кг

Цифровой ваттметр: переменное напряжение 1–400 В и постоянное 1–600 В. Для измерения мощности и потребления изделий.

Ключевые параметры

AC 1–400 В, DC 1–600 В, 264×107×350 мм, ~3 кг

Вход

однофазный, двухпроводной

Режимы измерения

AC, DC, AC+DC

Входное напряжение

переменное 1,0–400 В, постоянное 1,0–600 В

Входной ток

10 мА–20 А

Измеряемые величины

напряжение, ток, активная мощность, коэффициент мощности, частота

Диапазоны

напряжение 35 / 75 / 150 / 300 В; ток 0,5 / 2 / 8 / 20 А; автоматический и ручной выбор

Погрешность

напряжение, ток, мощность ±(0,4 % отсчёта + 0,1 % диапазона + 1 ед.); частота ±(0,1 % + 1 ед.)

Частота сигнала

45–130 Гц, полоса 5 кГц

Пределы

верхний и нижний по току и мощности с сигнализацией

Интерфейсы

RS-232, USB-232; запись данных на USB-накопитель

Дисплей

цветной TFT 3,5 дюйма, три значения одновременно

Питание

198–252 В, 48,5–52,5 Гц, 30 ВА

Габариты

264 × 107 × 350 мм, около 3 кг

Линейный программируемый источник на 30 В и 5 А (150 Вт) с высокой стабильностью. Два исполнения.

Ключевые параметры

30 В, 5 А, 150 Вт, 263×107×384 мм

Исполнения

исполнение A, B

Выходное напряжение

0–32 В (исполнение A) или 0–30 В (исполнение B), любое значение

Выходной ток

0–3 А (исполнение A) или 0–5 А (исполнение B), любое значение

Мощность

96 Вт (исполнение A) или 150 Вт (исполнение B)

Стабильность по нагрузке

напряжение ≤0,01 % + 2 мВ; ток ≤0,05 % + 0,1 мА

Разрешение установки

напряжение 1 мВ; ток 0,1 мА

Точность установки

напряжение ≤±0,03 % + 3 мВ; ток ≤±0,05 % + 2 мА

Пульсации и шум

напряжение ≤1 мВ (эфф.), ≤3 мВ (размах); ток ≤3 мА (эфф.)

Защита

от перенапряжения (OVP) и перегрева (OTP)

Режим списка

программирование изменения напряжения и тока во времени

Интерфейсы

RS232, RS485, LAN, Type-C; команды SCPI и Modbus (RTU)

Дисплей

цветной TFT 5 дюймов, сенсорный

Питание

переключаемое 220 или 110 В, 47–63 Гц

Габариты

263 × 107 × 384 мм, около 10 кг

Компактный программируемый источник на 60 В и 5 А с разрешением 1 мВ и 0,1 мА. Для настольных испытаний.

Ключевые параметры

0–60 В, разрешение 1 мВ / 0,1 мА, 88×174×279 мм, ~2 кг

Выходное напряжение

0–60 В, любое значение

Выходной ток

0–5 А, любое значение

Максимальная мощность

100 Вт

Разрешение установки и считывания

напряжение 1 мВ; ток 0,1 мА

Точность установки и считывания

напряжение ±0,05 % ±6 ед.; ток ±0,1 % ±10 ед.

Пульсации

напряжение менее 5 мВ (эфф.); ток менее 5 мА (эфф.)

Стабильность по нагрузке и по сети

напряжение менее 0,01 % + 3 мВ; ток менее 0,01 % + 3 мА

Защита

от перенапряжения, перегрузки по току, перегрева, обратного напряжения и сбоя сети

Интерфейсы

RS232, RS485, USB (Type-C на приборе); команды SCPI и Modbus (RTU)

Питание

100–120 или 200–240 В, 50/60 Гц, 300 ВА

Габариты

88 × 174 × 279 мм, около 2 кг

Мощный программируемый источник на 80 В и 20 А с компенсацией на нагрузке. Для стендов и испытательных линий.

Ключевые параметры

0–80 В, 0–20 А, компенсация на нагрузке, 483×89×553 мм

Выходное напряжение

0–1500 В, любое значение

Выходной ток

0–1 А, любое значение

Выходная мощность

1500 Вт

КПД

87 %

Режим постоянного напряжения

нестабильность по сети 0,01 % + 2 мВ; по нагрузке 0,02 % + 2 мВ; пульсации 100 мВ (эфф.), шум 400 мВ (размах)

Режим постоянного тока

нестабильность по сети 0,01 % + 2 мА; по нагрузке 0,02 % + 5 мА; пульсации 6 мА (эфф.)

Запуск

внутренний и внешний

Интерфейсы

Handler, Type-C, RS232, RS485, LAN; команды SCPI и Modbus (RTU)

Дисплей

цветной TFT 5 дюймов, сенсорный

Питание

100–220 В, 50/60 Гц

Габариты

483 × 89 × 553 мм, около 15 кг

Прецизионный источник с разрешением 1 мВ и 1 мА. Для чувствительных схем и калибровки.

Ключевые параметры

высокое разрешение, ~6 кг, 263×107×384 мм

Выходное напряжение

0–80 В, любое значение

Выходной ток

0–20 А, любое значение

Выходная мощность

400 Вт

Стабильность по нагрузке

напряжение ≤0,01 % + 5 мВ; ток ≤0,1 % + 5 мА

Разрешение установки и считывания

напряжение 1 мВ; ток 1 мА

Точность установки

напряжение ≤0,01 % + 10 мВ; ток ≤0,1 % + 10 мА

Пульсации

напряжение ≤50 мВ (размах); ток ≤15 мА (эфф.)

Время нарастания

без нагрузки ≤300 мс, с полной нагрузкой ≤1 с

Время спада

без нагрузки ≤500 мс, с полной нагрузкой ≤300 мс

Режим списка

программирование изменения напряжения и тока

Интерфейсы

RS232, RS485, LAN, Type-C; команды SCPI и Modbus (RTU)

Питание

100–240 В, 50/60 Гц, 500 ВА

Габариты

263 × 107 × 384 мм, около 6 кг

Драйвер биполярных шаговых двигателей: питание и управление мотором на испытательных стендах.

Ключевые параметры

355×137×296 мм

Каналы

1

Выходное напряжение

0–50 В, любое значение

Выходной ток

0–1,5 А, любое значение

Частота импульсов

30–5000 Гц

Точность измерения

напряжение и ток 0,5 % ±1 ед.; частота менее 1 %

Режимы работы

одиночный шаг, непрерывный, заданное число импульсов, счёт, прямой и обратный ход

Последовательность тактов

три режима: 1-1, 1-2, 2-2

Интерфейсы

RS232, RS485, LAN, USB; команды SCPI и Modbus (RTU)

Дисплей

цветной TFT 5 дюймов, блокировка клавиатуры, снимок экрана

Питание

220 В ±10 %, 50 Гц

Габариты

355 × 137 × 296 мм, около 5 кг

Многоканальный драйвер шаговых двигателей: питает и управляет несколькими двигателями одновременно. Два исполнения.

Ключевые параметры

несколько двигателей одновременно, 355×125×286 мм, ~6 кг

Исполнения

исполнение A, B

Каналы

5 (по заказу другое число) или 2 в зависимости от исполнения

Выходное напряжение

0–60 В, любое значение

Выходной ток

0–5 А, любое значение

Точность измерения

напряжение и ток 0,5 % ±1 ед.; частота менее 1 %

Режимы работы

одиночный шаг, непрерывный, заданное число импульсов, счёт, прямой и обратный ход

Последовательность тактов

три режима: 1-1, 1-2, 2-2

Защита

от перегрузки

Интерфейсы

RS232, RS485, LAN, USB; команды SCPI и Modbus (RTU)

Дисплей

цветной TFT 5 дюймов, блокировка клавиатуры, снимок экрана

Питание

220 В ±10 %, 50 Гц

Габариты

355 × 125 × 286 мм, около 6 кг

Электронная нагрузка на 300 В, 30 А и 300 Вт. Для испытаний источников питания, аккумуляторов и зарядных устройств. Два исполнения.

Ключевые параметры

до 300 В, 30 А, 300 Вт, 264×107×350 мм, ~5 кг

Исполнения

исполнение A, B

Номинальный вход

150 Вт / 150 В / 30 А (исполнение A) или 300 Вт / 300 В / 30 А (исполнение B)

Режимы

постоянный ток, постоянное напряжение, постоянная мощность, постоянное сопротивление

Постоянный ток

0–3 А, шаг 0,0001 А, точность 0,1 %; 0–30 А, шаг 0,001 А, точность 0,2 %

Постоянное напряжение

0–18 В, шаг 0,001 В; верхний диапазон, шаг 0,01 В; точность 0,05 %

Постоянная мощность

0–100 Вт, шаг 0,001 Вт; свыше 100 Вт, шаг 0,01 Вт; точность 1 %

Постоянное сопротивление

0,1–99 Ом, шаг 0,01 Ом; 100–4000 Ом, шаг 0,1 Ом; точность 1 %

Динамический режим

0,1 Гц–1 кГц; списки: 10 файлов по 100 шагов

Измерение

ток 0,1 %, напряжение 0,05 %

Испытание батареи

до 1000 часов, ёмкость до 999,99 А·ч

Защита

пять уровней

Интерфейсы

вход удалённого измерения, вход внешнего запуска, RS232; RS485 по выбору

Питание

198–252 В, 48,5–52,5 Гц, 15 ВА

Габариты

264 × 107 × 350 мм, около 5 кг

Многоканальный измеритель напряжения на 50–200 каналов с разрешением 0,01 мВ. Для проверки блоков батарей по ячейкам.

Ключевые параметры

±5 В, разрешение 0,01 мВ, точность 0,05 %, интерфейсы USB, LAN, RS232, RS485

Каналы

50–200, параллельное измерение напряжения

Диапазон измерения

от −5 до +5 В (другие диапазоны по заказу)

Основная погрешность

0,05 % на медленной, средней и быстрой скорости; 0,1 % на высокой

Разрешение

0,01 мВ

Запуск

внутренний, дистанционный

Интерфейсы

USB 2,0 (виртуальный COM-порт), LAN 100 Мбит/с, RS232, RS485

Блок сканирования на 22 канала (11 при четырёхпроводном подключении) к тестеру батарей: один прибор проверяет много ячеек.

Ключевые параметры

22 канала (2-проводные) или 11 (4-проводные), 60 В, 30 Вт

Применение

коммутатор каналов для многоканальных омметров серии 2527

Каналы

22 при двухпроводном подключении или 11 при четырёхпроводном

Максимальное напряжение канала

60 В

Максимальная мощность канала

30 Вт

Измерительный разъём

DB62, «папа–папа»

Влияние на измерение

3 мОм — ±0,1 %; 30 мОм — ±0,05 %; от 300 мОм — ±0,03 %

Влияние на напряжение

±10 мкВ во всех диапазонах после стабилизации температуры

Восьмиканальный высоковольтный коммутатор для установок проверки изоляции: расширяет число точек подключения.

Ключевые параметры

8 каналов, RS232 и Handler, питание AC 110/220 В; в комплекте высоковольтная линия и кабель связи

Применение

многоканальный сканирующий блок высокого напряжения для приборов электробезопасности

Каналы

8

Интерфейсы

RS232, Handler

Питание

110 / 220 В ±10 %, 50–60 Гц

Комплект

высоковольтные соединительные провода, кабель связи

Четыре программы для ПК: терминал связи с приборами по последовательному порту, сбор и запись температур с выгрузкой в таблицы, а также программы для тестера батарей и для шкафа конечного контроля.

Ключевые параметры

терминал последовательного порта; запись температур с экспортом в Excel и ACCESS; программа для тестера батарей; программа для системы конечного контроля

Исполнения

исполнение A, B, C, D

Назначение

программы для связи с приборами и сбора данных

Исполнения

универсальная программа для приборов с последовательным портом; программа для температурных приборов; программа для многоканальных омметров; программа для комплексных систем испытания батарей

Сбор данных

в реальном времени, с выводом графиков

Хранение

база данных Access

Экспорт

таблицы Excel, печать графиков и отчётов

Обмен

автоматическая отправка по таймеру, вывод в шестнадцатеричном виде, настройка вида команд

Два щупа и два штекера в одном комплекте: для малых сопротивлений, когда провода не должны вносить погрешность.

Пара щупов на общем кабеле с разъёмами под входы прибора, для быстрых проверок на столе.

Зажим-пинцет для чип-резисторов, конденсаторов и катушек без выводов.

Зажим для компонентов с тремя выводами и для измерений с экраном.

Тонкие щупы для контактных площадок и плотного монтажа.

Щупы с раздельными токовой и потенциальной цепями.

Четырёхпроводные зажимы для выводных компонентов и тонких проводников.

Зажимы для шин, клемм и выводов большего сечения.

Оснастка для замера сопротивления провода и кабеля на единицу длины.

Комплект зажимов к LCR-метрам и миллиомметрам.

Вариант с другим захватом под иной размер выводов.

Коробка-адаптер для проверки компонентов без зажимов, установкой в гнёзда.

Одиночный зажим для четырёхпроводной схемы.

Зажим для массивных выводов и шин.

Пинцет для мелких типоразмеров чип-компонентов.

Зажимы со штекерами для LCR-метров, позолоченный контакт для стабильных показаний.

Щуп для точечных измерений и переходные штекеры к входам прибора.

Щуп с изолированной ручкой и зажимом для пробойных и изоляционных испытаний.

Крупные изолированные зажимы для подключения к объекту при проверке изоляции.

Клещевой захват для шин и толстых проводников.

Зажим с усиленным контактом для тестеров батарей и измерений на силовых цепях.

Гибкий провод для частого подключения и отключения.

Простой зажим для двухпроводных измерений.

Пинцет для крупных типоразмеров чип-компонентов.

Выносной цифровой датчик для температурной компенсации измерений.

Приспособление для фиксации образца при измерении.

Сетевое зарядное к портативным приборам.

Сетевое зарядное к портативным приборам с ускоренной зарядкой.

Сменный аккумулятор для портативных приборов.

Кабель для подключения прибора к ПК.

Коробка для подключения термопар к регистратору температуры.

Кабель для подключения портативных приборов к ПК.

Разъём с проводами для подключения термопар к регистратору на 8 каналов.

Модуль расширения для подключения восьми термопар.

Кабель связи прибора с ПК.

Приспособление для проверки чип-компонентов с прижимом.

Розеточный блок для питания приборов на рабочем месте.

Розеточный блок другой компоновки.

Разъёмы с проводами для многоканальных регистраторов температуры.

Приспособление для фиксации образца, вариант.

Разъёмные колодки для быстрого подключения восьми термопар.

Пластина для обнуления и проверки оснастки перед измерениями.

Приспособление для выводных компонентов.

Оснастка для замера сопротивления провода и кабеля четырёхпроводным методом.

Переходная коробка для подключения прибора к USB-порту ПК.
