Стеновые и кровельные сэндвич-панели на минеральной вате и жёсткой пене PIR, кровля со стоячим фальцем, панели для холодильных камер и чистых помещений, профнастил и настил для перекрытий. В каталоге 39 позиций с толщиной, шириной, наполнителем и покрытием. Назовите объект и площадь, и мы подберём состав, посчитаем поставку и привезём партию с документами.

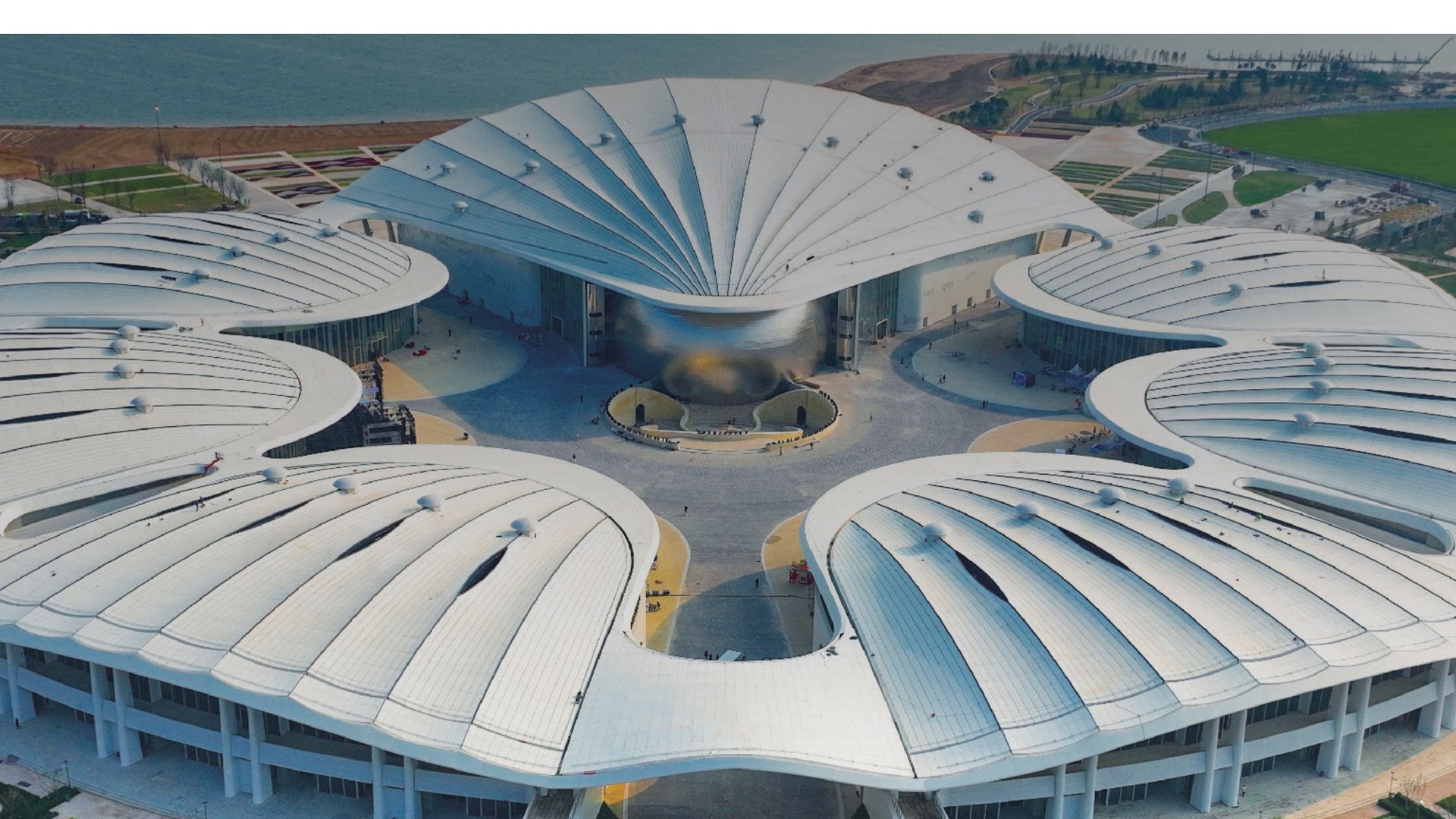

Где это ставят
Несколько терминов, которые встретятся в группах
Каждый термин объясняем один раз, здесь.
Сэндвич-панель
Два стальных листа с утеплителем внутри. Один элемент заменяет стену или кровлю, утепление и внутреннюю отделку.
PIR
Полиизоцианурат — жёсткая пена. Легче минеральной ваты и теплее при той же толщине, но по огню ведёт себя иначе: по данным производителя, класс реакции B-s2,d0.
Скрытое и открытое крепление
При скрытом креплении саморезов на фасаде не видно: панель держится замком и невидимым крепежом. При открытом панель крепят через лицевой лист.
Стоячий фальц
Соединение кровельных листов, при котором кромки загибаются вверх и закатываются. Сквозных отверстий нет, поэтому вода не затекает в шов.
Покрытие PVDF, HDP, SRP, PE
Типы защитной краски на стали: фторполимерное (PVDF), высокодолговечный полиэстер (HDP), кремнийполиэстер (SRP) и обычный полиэстер (PE).
Момент инерции
Показатель жёсткости профиля, который дан для профнастила: чем он больше, тем больший пролёт без прогиба держит лист.
Пять групп каталога
Группы идут от стен к кровле, спецпанелям, профнастилу и настилу для перекрытий. Нажмите на карточку, и группа раскроется в каталоге со всеми характеристиками.

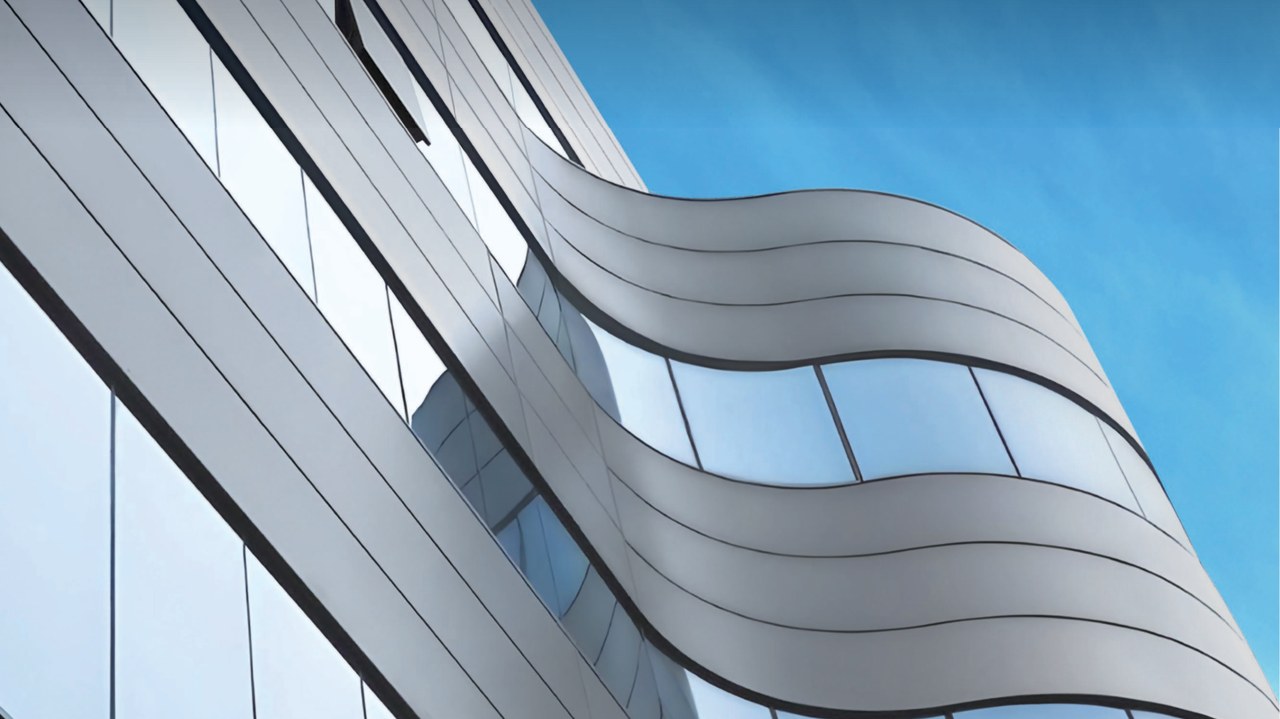

Стеновые сэндвич-панели
Шесть исполнений: скрытое и открытое крепление, минвата, стекловата или PIR, толщина от 30 до 300 мм.
Открыть в каталоге

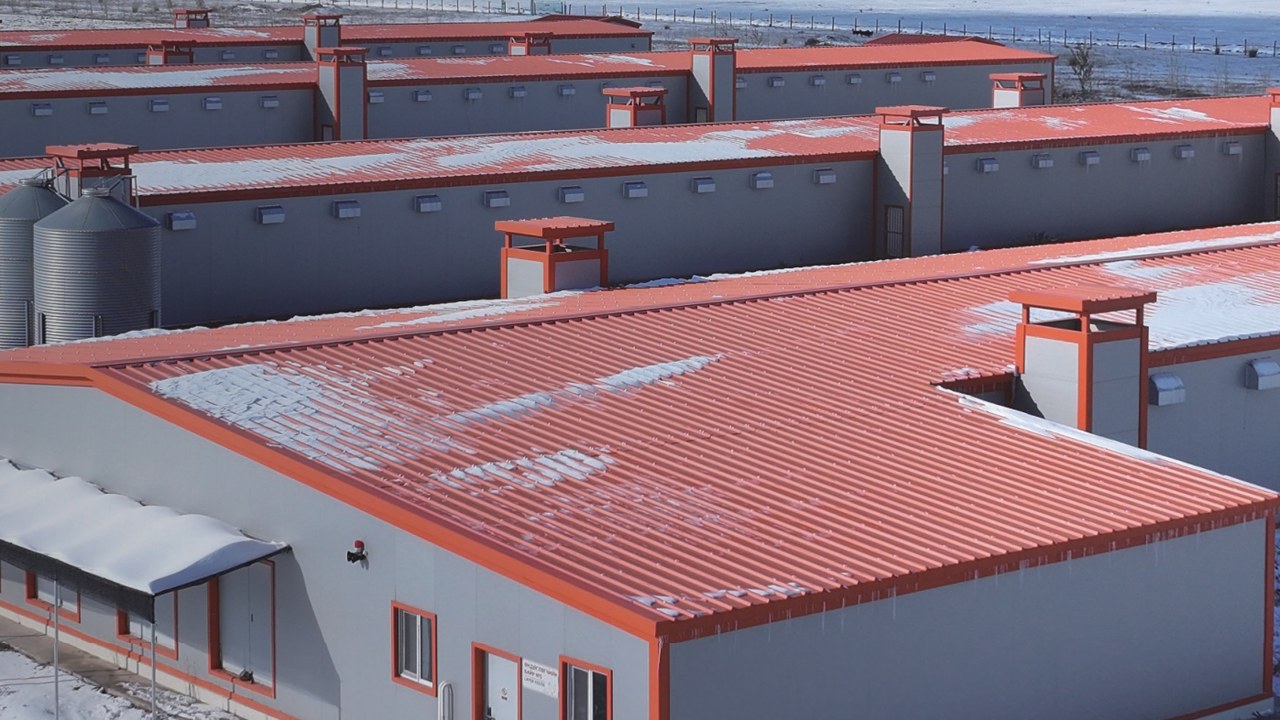

Кровельные панели и системы
Две сэндвич-панели и две фальцевые системы, сталь и алюминий.
Открыть в каталоге

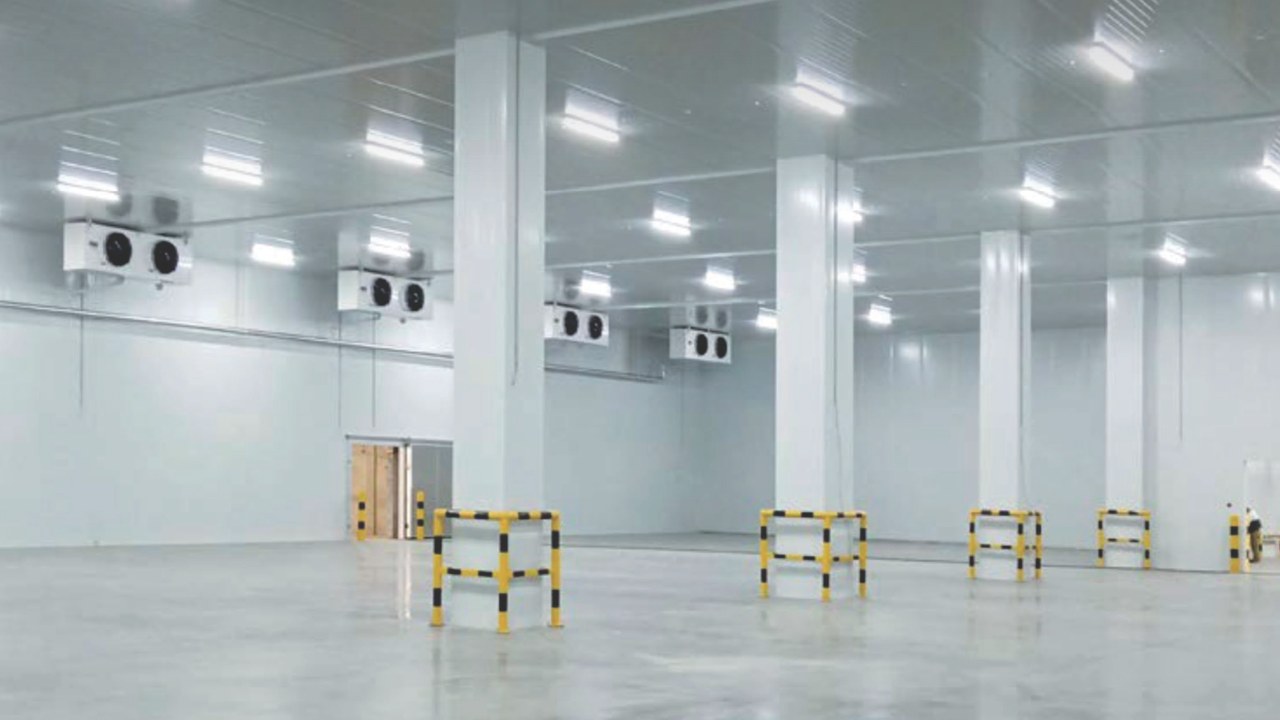

Холодильные, чистые и звукоизоляционные панели
Холодильные камеры, чистые помещения и шумоподавление.
Открыть в каталоге

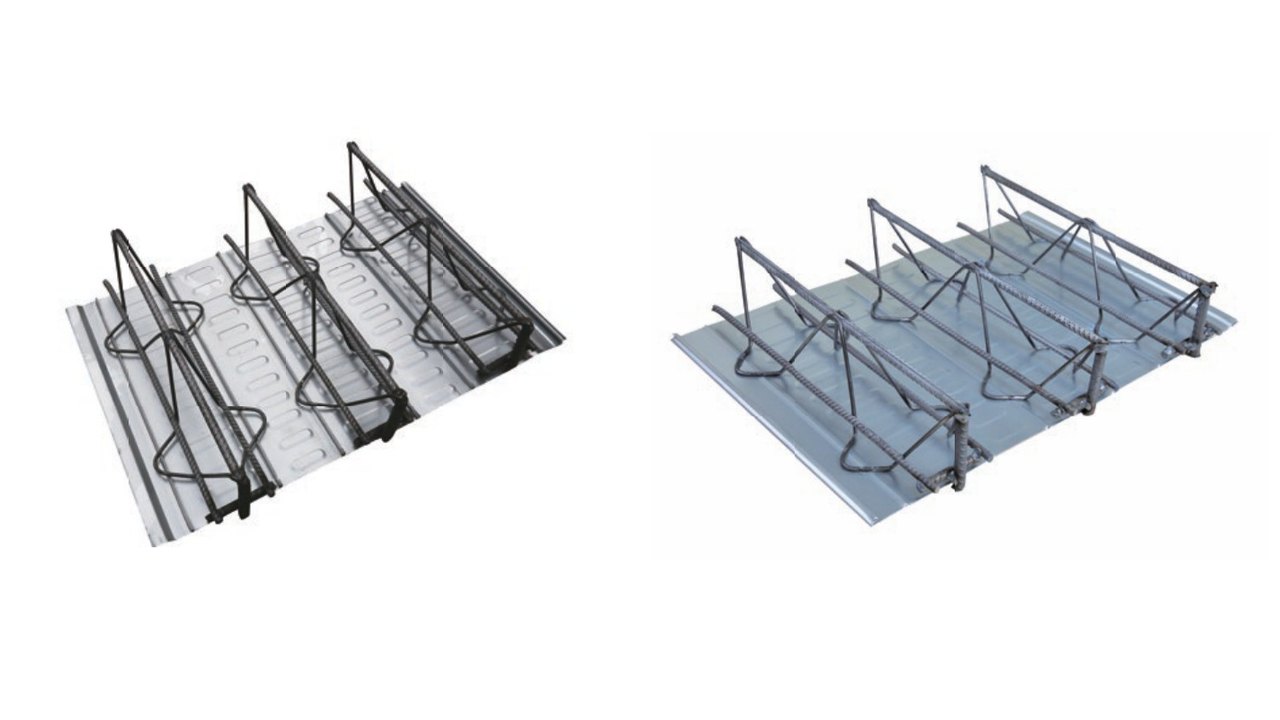

Настил для перекрытий
Три профилированных настила и две системы с арматурными фермами.
Открыть в каталогеКаталог: 39 позиций
У каждой позиции — толщина, рабочая ширина, наполнитель, листы и покрытие из каталога производителя и кадр. Если параметр в материалах не указан, мы так и пишем и запрашиваем его. Нажмите «Запросить», и позиция уйдёт в заявку со ссылкой.
стенаСтеновые сэндвич-панелишесть исполнений: скрытое и открытое крепление, минвата и PIR6 позицийСвернутьСмотреть позиции
6 позиций: стеновые панели толщиной от 30 до 300 мм с наполнением из минеральной ваты, стекловаты или PIR. Различаются способом крепления (скрытое — саморезов на фасаде не видно, открытое — панель крепят через лицевой лист), наполнителем и допустимой толщиной. У всех рабочая ширина 1000 мм и двойное пазогребневое соединение. Профиль листа выбирают из гладкого, микрорифлёного, «квадратной волны», рельефного и V8.

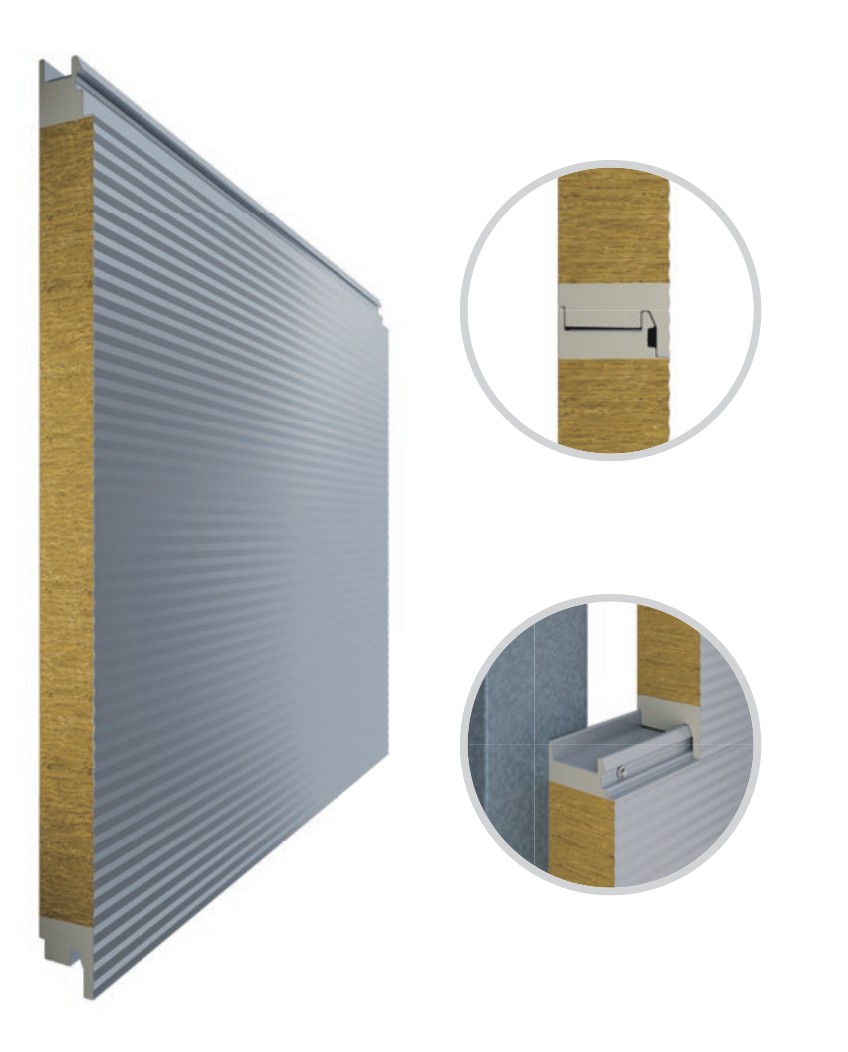

ST-01Стеновая панель со скрытым креплением, минвата или стекловата, 50–200 мм
Базовая стеновая панель для фасадов, где саморезов быть не должно. Наполнитель из минеральной ваты или стекловаты, толщина от 50 до 200 мм, лицевой лист из стали или алюминия. Шов между панелями 0 или 20 мм, поэтому фасад можно сделать и ровным, и с рисунком из полос.
- Крепление
- скрытое, тип I
- Наполнитель
- минеральная вата ≥100 кг/м³ или стекловата ≥64 кг/м³
- Толщина панели
- 50–200 мм
- Рабочая ширина
- 1000 мм
- Замок
- двойное пазогребневое соединение
- Профиль листа
- гладкий, микрорифление, «квадратная волна», рельефный, V8
- Декоративный шов
- 0 или 20 мм
- Сталь, лист
- наружный 0,5–0,8 мм, внутренний 0,5–0,7 мм
- Алюминий, лист
- наружный 0,7–1,0 мм, внутренний 0,5–0,9 мм
- Покрытие
- фторполимерное (PVDF), высокодолговечный полиэстер (HDP), кремнийполиэстер (SRP), полиэстер (PE)

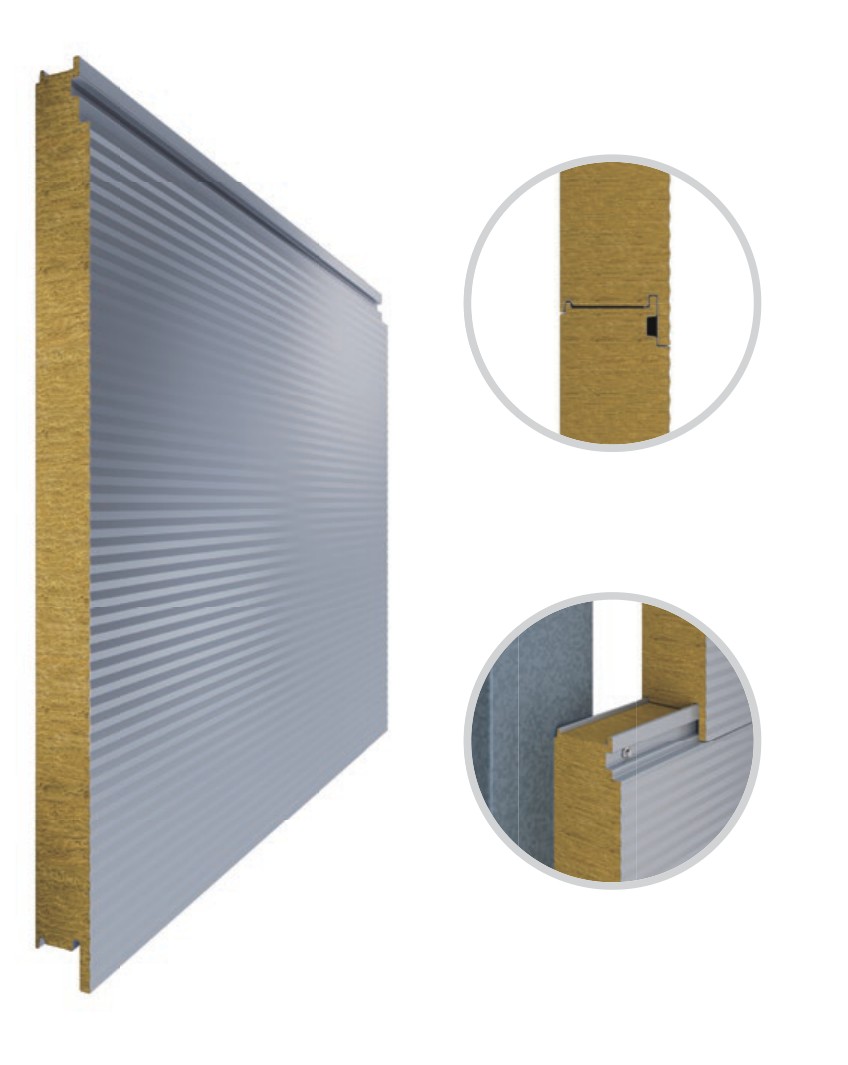

ST-02Стеновая панель со скрытым креплением, усиленная минвата, 50–300 мм
Вариант скрытого крепления с более плотной ватой: не ниже 120 кг/м³, толщина доходит до 300 мм. По таблице производителя прочность на сжатие у такой ваты 105 кПа, на сдвиг 80 кПа, а у ваты 100 кг/м³ — 85 и 60 кПа.
- Крепление
- скрытое, тип II
- Наполнитель
- минеральная вата ≥120 кг/м³
- Толщина панели
- 50–300 мм
- Рабочая ширина
- 1000 мм
- Замок
- двойное пазогребневое соединение
- Профиль листа
- гладкий, микрорифление, «квадратная волна», рельефный, V8
- Декоративный шов
- 0 или 20 мм
- Сталь, лист
- наружный 0,5–0,8 мм, внутренний 0,5–0,7 мм
- Покрытие
- фторполимерное (PVDF), высокодолговечный полиэстер (HDP), кремнийполиэстер (SRP), полиэстер (PE)

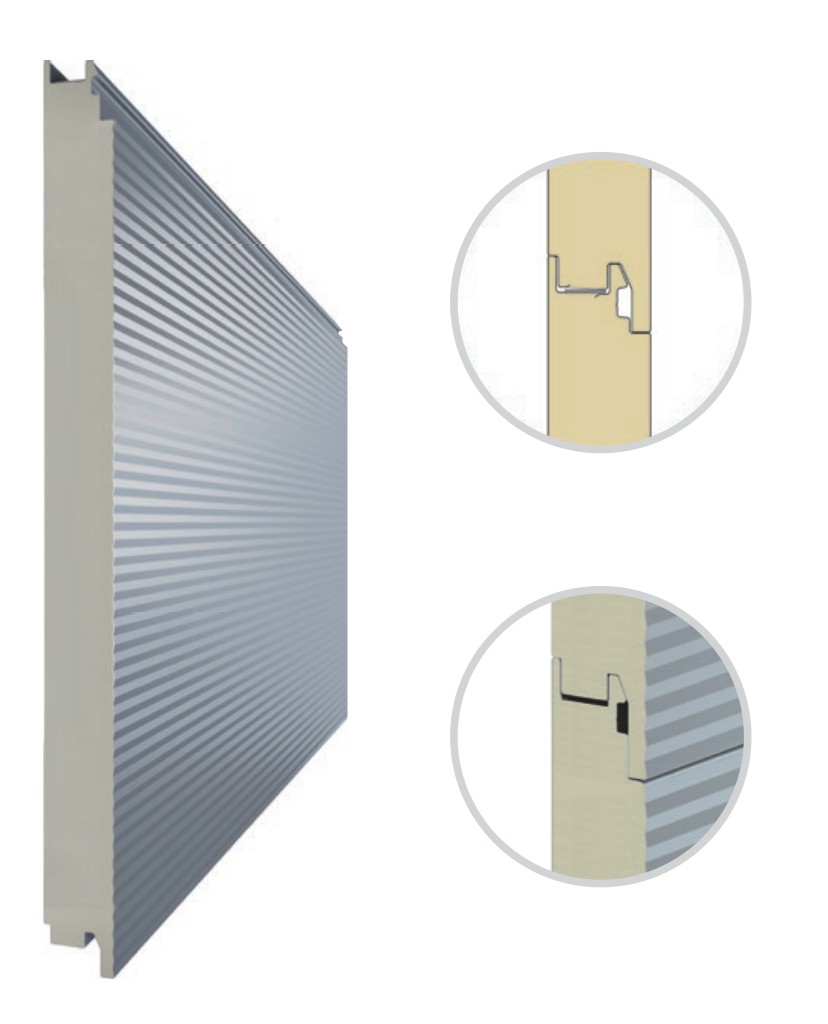

ST-03Стеновая панель со скрытым креплением, PIR, 50–150 мм
Лёгкая тёплая панель на жёсткой пене PIR: теплопроводность 0,023 Вт/(м·К) при плотности не ниже 38 кг/м³, у минеральной ваты 0,033–0,040. Для того же утепления нужна более тонкая панель, и стена легче.
- Крепление
- скрытое, тип I
- Наполнитель
- PIR ≥38 кг/м³
- Толщина панели
- 50–150 мм
- Рабочая ширина
- 1000 мм
- Замок
- двойное пазогребневое соединение
- Профиль листа
- гладкий, микрорифление, «квадратная волна», рельефный, V8
- Декоративный шов
- 0 или 20 мм
- Сталь, лист
- наружный 0,5–0,8 мм, внутренний 0,5–0,7 мм
- Покрытие
- фторполимерное (PVDF), высокодолговечный полиэстер (HDP), кремнийполиэстер (SRP), полиэстер (PE)

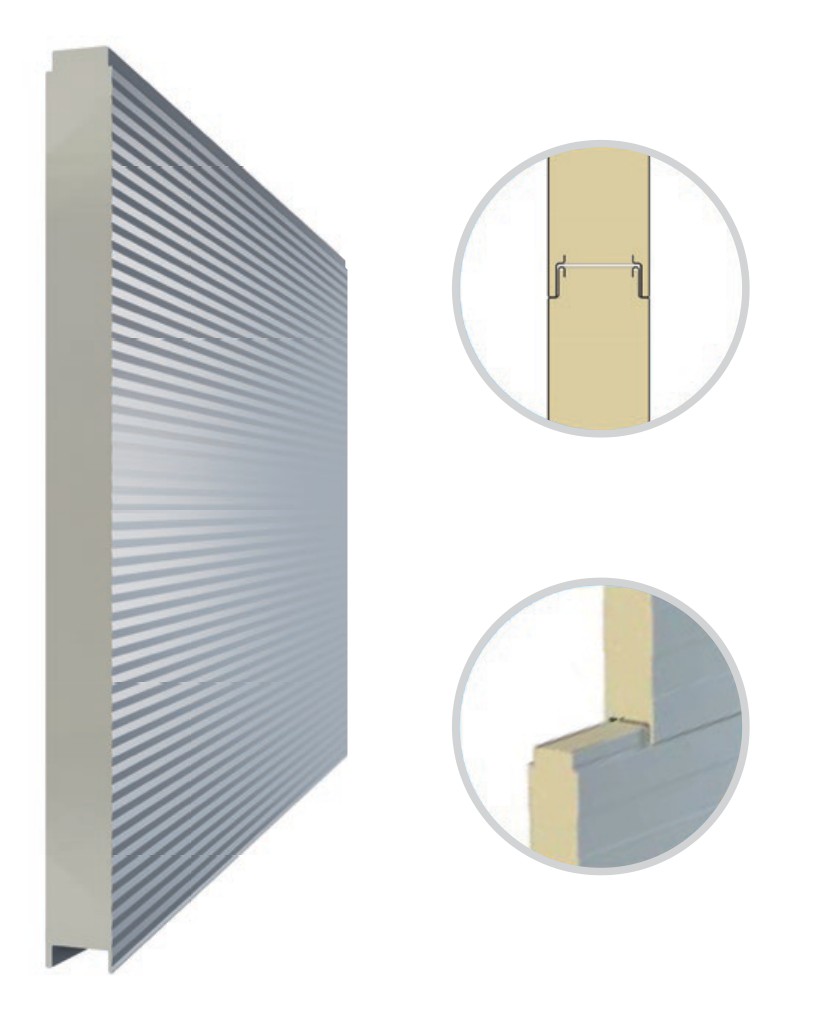

ST-04Стеновая панель с открытым креплением, PIR, 30–170 мм
Самая тонкая панель каталога: от 30 мм. При открытом креплении панель прикручивают саморезами через лицевой лист, поэтому шва между панелями нет. Такой вариант выбирают для складов, цехов и зданий, где фасад не главное.
- Крепление
- открытое, тип I
- Наполнитель
- PIR ≥38 кг/м³
- Толщина панели
- 30–170 мм
- Рабочая ширина
- 1000 мм
- Замок
- двойное пазогребневое соединение
- Профиль листа
- гладкий, микрорифление, «квадратная волна»
- Декоративный шов
- без шва
- Сталь, лист
- наружный 0,5–0,8 мм, внутренний 0,5–0,7 мм
- Алюминий, лист
- наружный 0,6–0,8 мм, внутренний 0,6–0,8 мм
- Покрытие
- фторполимерное (PVDF), высокодолговечный полиэстер (HDP), кремнийполиэстер (SRP), полиэстер (PE)

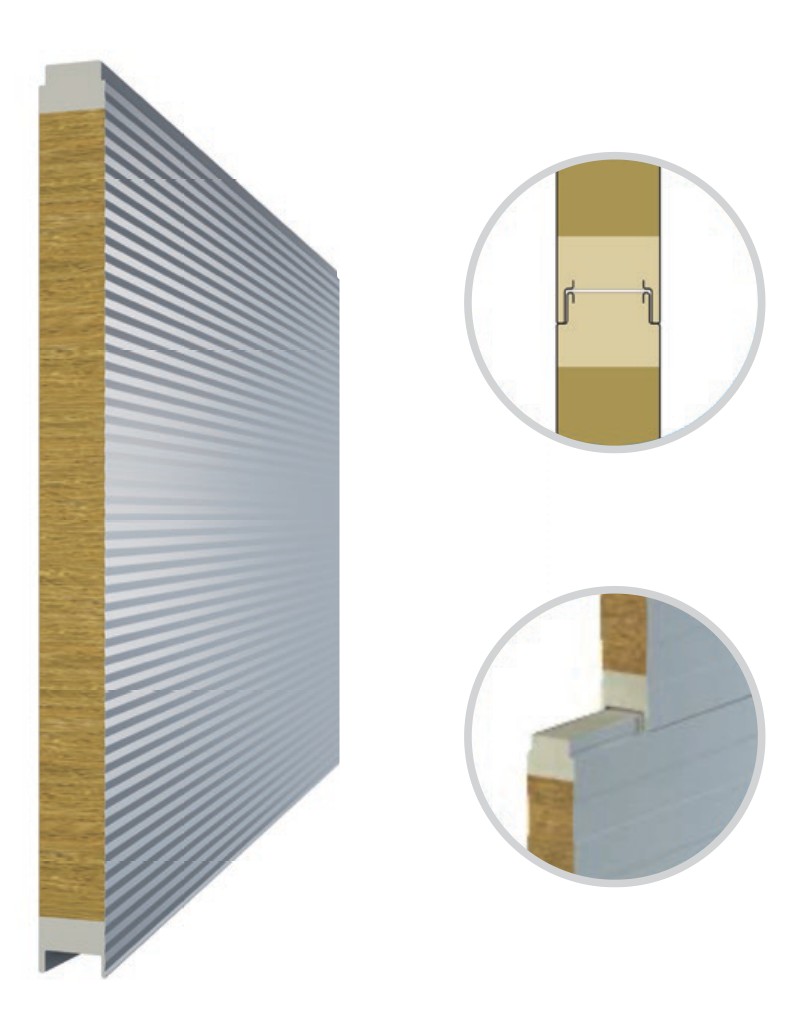

ST-05Стеновая панель с открытым креплением, минвата или стекловата, 50–170 мм
Стеновая панель на минеральной вате или стекловате с открытым креплением. По данным производителя, панели на минеральной вате относятся к негорючим (группа НГ). Для промышленных зданий, где нужна огнестойкость и не нужен декоративный шов.
- Крепление
- открытое, тип I
- Наполнитель
- минеральная вата ≥100 кг/м³ или стекловата ≥64 кг/м³
- Толщина панели
- 50–170 мм
- Рабочая ширина
- 1000 мм
- Замок
- двойное пазогребневое соединение
- Профиль листа
- гладкий, микрорифление, «квадратная волна»
- Декоративный шов
- без шва
- Сталь, лист
- наружный 0,5–0,8 мм, внутренний 0,5–0,7 мм
- Алюминий, лист
- наружный 0,6–0,8 мм, внутренний 0,6–0,8 мм
- Покрытие
- фторполимерное (PVDF), высокодолговечный полиэстер (HDP), кремнийполиэстер (SRP), полиэстер (PE)

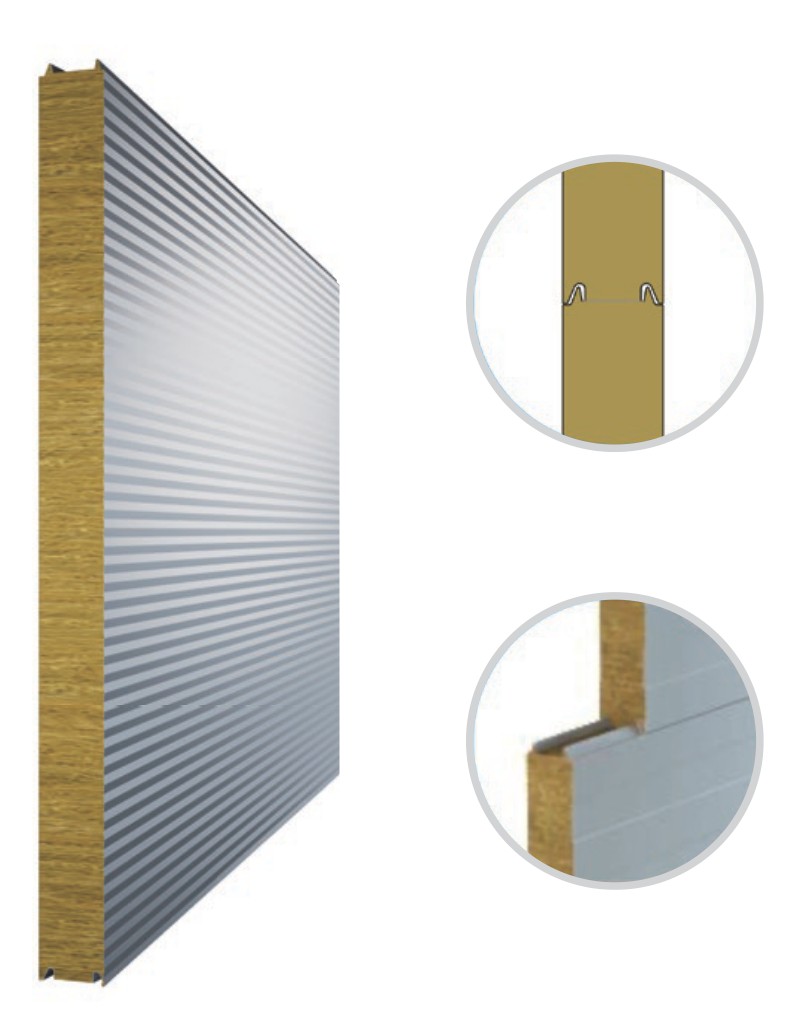

ST-06Стеновая панель с открытым креплением, минвата или стекловата, 50–250 мм
Вариант открытого крепления с толщиной до 250 мм и наполнителем из минеральной ваты или стекловаты. Предел огнестойкости растёт с толщиной: по данным производителя, EI120 при 100 мм, EI180 при 150 мм и EI240 при 200 мм.
- Крепление
- открытое, тип II
- Наполнитель
- минеральная вата ≥100 кг/м³ или стекловата ≥64 кг/м³
- Толщина панели
- 50–250 мм
- Рабочая ширина
- 1000 мм
- Замок
- двойное пазогребневое соединение
- Профиль листа
- гладкий, микрорифление, «квадратная волна»
- Декоративный шов
- без шва
- Сталь, лист
- наружный 0,5–0,8 мм, внутренний 0,5–0,7 мм
- Покрытие
- фторполимерное (PVDF), высокодолговечный полиэстер (HDP), кремнийполиэстер (SRP), полиэстер (PE)
кровляКровельные панели и системысэндвич-панели и кровли со стоячим фальцем4 позицииСвернутьСмотреть позиции
4 позиции: две кровельные сэндвич-панели (на минвате и стекловате и на PIR), стальная система со стоячим фальцем и алюминиевая система для изогнутых кровель. Сэндвич-панель сразу даёт и кровлю, и утепление, а фальцевые системы собирают из длинных листов, которые прокатывают на объекте.

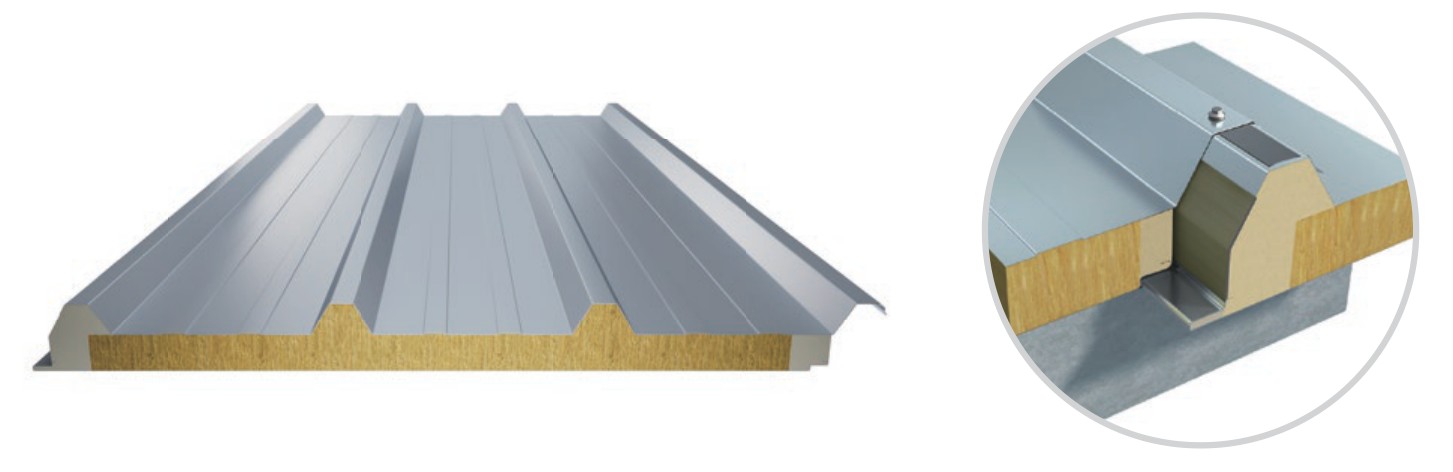

KR-01Кровельная сэндвич-панель, минвата или стекловата, 50–250 мм
Кровля и утепление в одном изделии: ребристый профиль, герметизированные боковые грани и водоотводящий паз. Наполнитель из минеральной ваты или стекловата. Герметизация граней огнестойким PIR не даёт воде просачиваться в стык и убирает мостики холода.
- Наполнитель
- минеральная вата ≥100 кг/м³ или стекловата ≥64 кг/м³
- Толщина панели
- 50–250 мм
- Рабочая ширина
- 1000 мм
- Высота ребра
- 42 мм
- Сталь, лист
- наружный 0,5–0,8 мм, внутренний 0,5–0,7 мм
- Покрытие
- фторполимерное (PVDF), высокодолговечный полиэстер (HDP), кремнийполиэстер (SRP), полиэстер (PE)

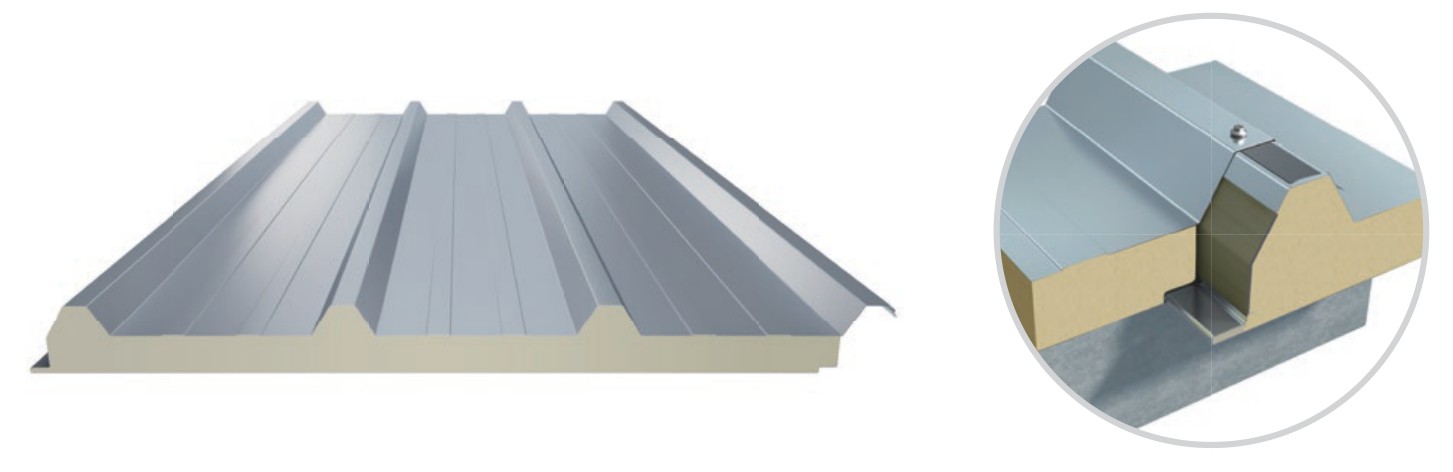

KR-02Кровельная сэндвич-панель, PIR, 50–250 мм
Лёгкая кровельная панель на жёсткой пене PIR. Крепится саморезами с плотным нахлёстом, водоотводящий паз закрывает капиллярное просачивание. По данным производителя, наименьший уклон кровли — 5 %.
- Наполнитель
- PIR ≥38 кг/м³
- Толщина панели
- 50–250 мм
- Рабочая ширина
- 1000 мм
- Высота ребра
- 42 мм
- Сталь, лист
- наружный 0,5–0,8 мм, внутренний 0,5–0,7 мм
- Покрытие
- фторполимерное (PVDF), высокодолговечный полиэстер (HDP), кремнийполиэстер (SRP), полиэстер (PE)
- Минимальный уклон кровли
- 5 %

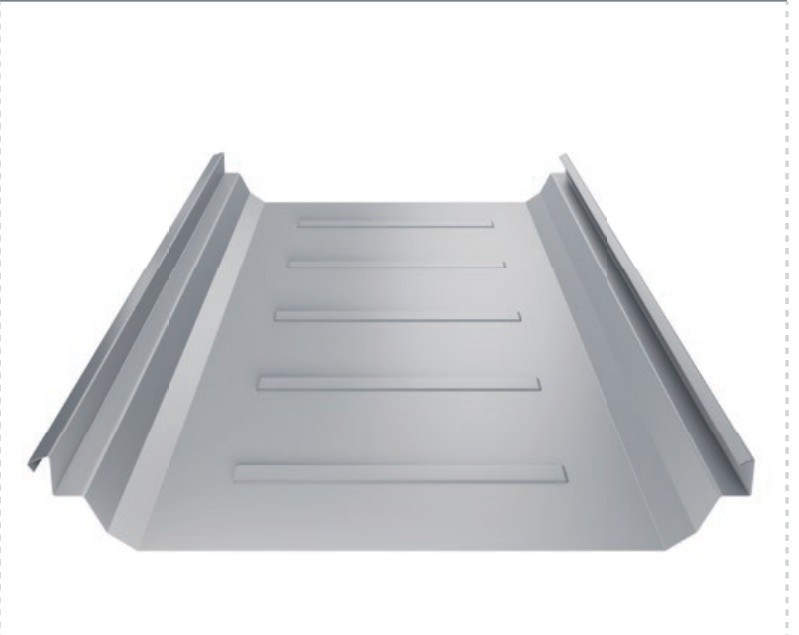

KR-03Стальная кровля со стоячим фальцем, рабочая ширина 470 мм
Кровельная система из длинных стальных или алюминиевых листов, которые соединяются стоячим фальцем 360° с заранее нанесённым бутиловым герметиком. Листы прокатывают на объекте, поэтому поперечных стыков нет и длина не зависит от транспорта. Скользящие опоры гасят тепловое расширение.
- Рабочая ширина
- 470 мм
- Высота ребра
- 70 мм
- Лист
- сталь 0,6 мм или алюминиевый сплав 0,9 мм
- Стоячий фальц
- 360°, герметик нанесён на женское ребро
- Покрытие
- PE, PVDF
- По данным производителя
- водонепроницаемость 1-го уровня, ветровая нагрузка до 17 баллов по шкале Бофорта

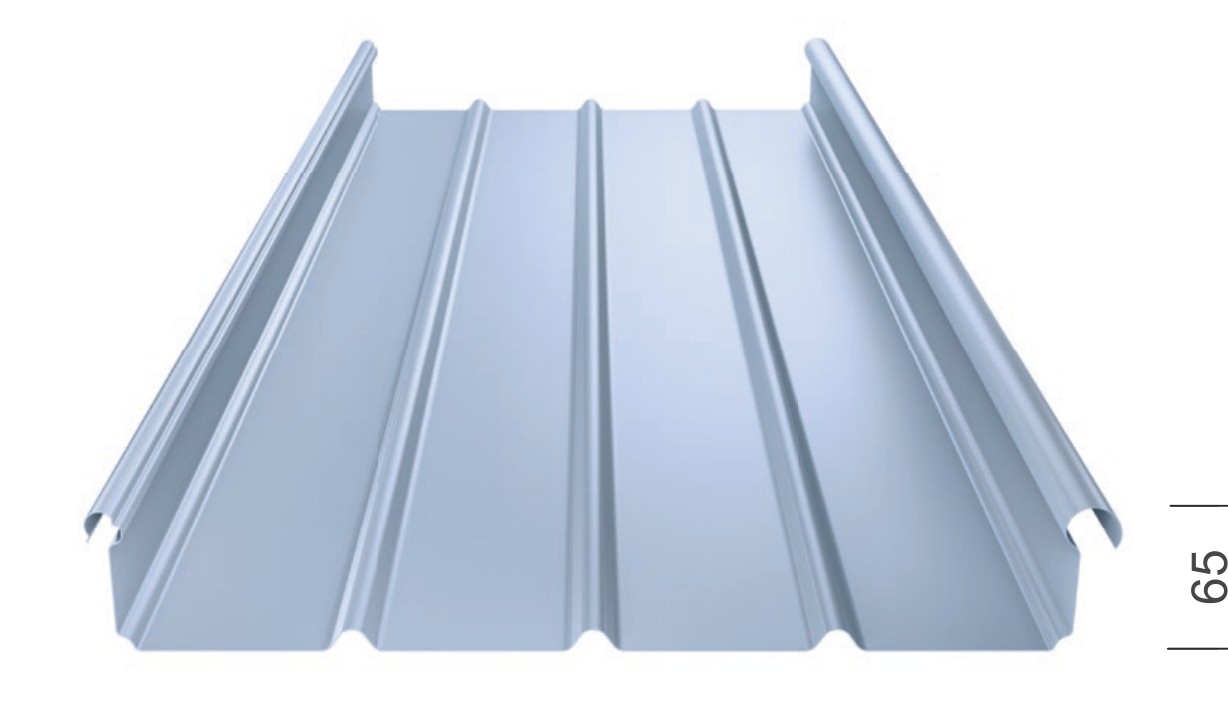

KR-04Алюминиевая кровля со стоячим фальцем 270°, ширина 300, 400 или 425 мм
Алюминиевая система для изогнутых и сложных кровель общественных зданий: плоские, конические, выпуклые и вогнутые панели. Листы можно прокатывать прямо на площадке. Ребро 65 мм и стоячий фальц без сквозных саморезов защищают от протечек дождя и талого снега.
- Рабочая ширина
- 300, 400 или 425 мм
- Высота ребра
- 65 мм
- Лист
- алюминиевый сплав 0,9–1,2 мм (H24, 3004)
- Стоячий фальц
- 270°
- Покрытие
- PE, PVDF
- Формы панелей
- плоская, коническая, выпуклая прямая, вогнутая прямая, выпуклая коническая, вогнутая коническая
- Назначение
- изогнутая кровля общественных зданий
спец.Холодильные, чистые и звукоизоляционные панелидля камер, чистых помещений и шумных зон5 позицийСвернутьСмотреть позиции
5 позиций: две панели для холодильных камер (PIR, толщина 100–200 мм), две для чистых помещений (на минеральной вате, сотах и стекломагниевых плитах) и звукоизоляционная панель с перфорацией. Для холодильных камер в карточках дана таблица: какую толщину брать на какую температуру.

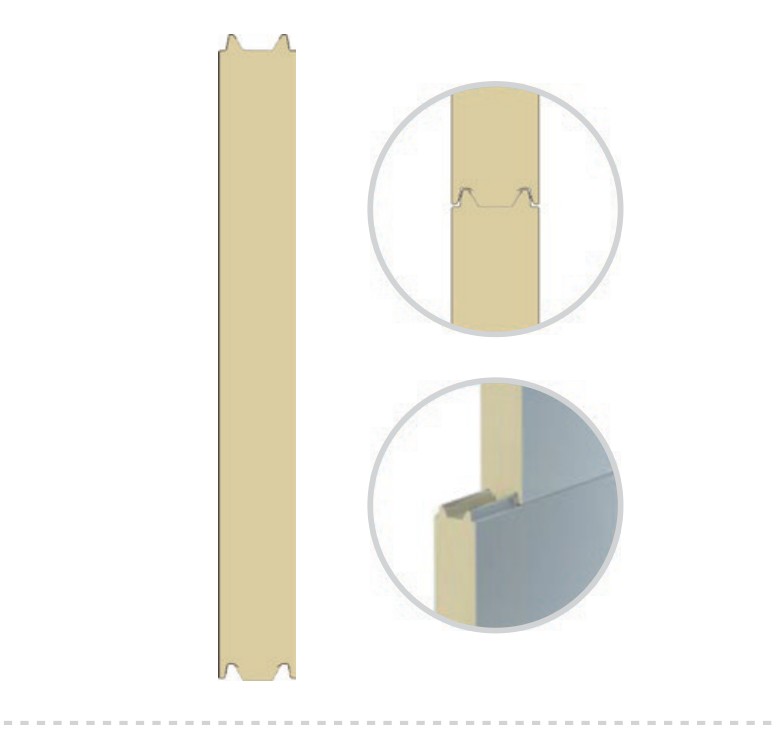

SP-01Панель для холодильных камер, тип I, PIR, 100–200 мм
Панель для камер заморозки и холодного хранения: пищевые склады, цеха, хранение препаратов, холодильные отсеки транспорта. Лицевой лист гладкий или с микрорифлением, внутренний — «квадратная волна».
- Наполнитель
- PIR ≥38 кг/м³
- Толщина панели
- 100–200 мм
- Рабочая ширина
- 1000 мм
- Профиль листа
- гладкий или микрорифление снаружи, «квадратная волна»
- Сталь, лист
- наружный 0,5–0,8 мм, внутренний 0,5–0,8 мм

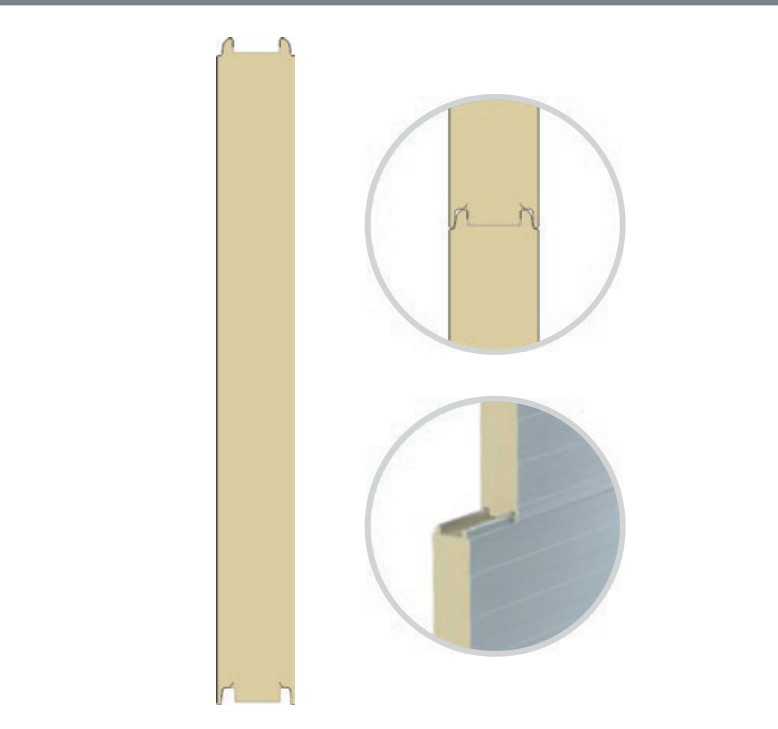

SP-02Панель для холодильных камер, тип II, PIR, 100–200 мм
Та же панель для холодных камер с другим набором профилей листа: гладкий или «квадратная волна». Выбирают по тому, как должен выглядеть лист снаружи камеры.
- Наполнитель
- PIR ≥38 кг/м³
- Толщина панели
- 100–200 мм
- Рабочая ширина
- 1000 мм
- Профиль листа
- гладкий, «квадратная волна»
- Сталь, лист
- наружный 0,5–0,8 мм, внутренний 0,5–0,8 мм

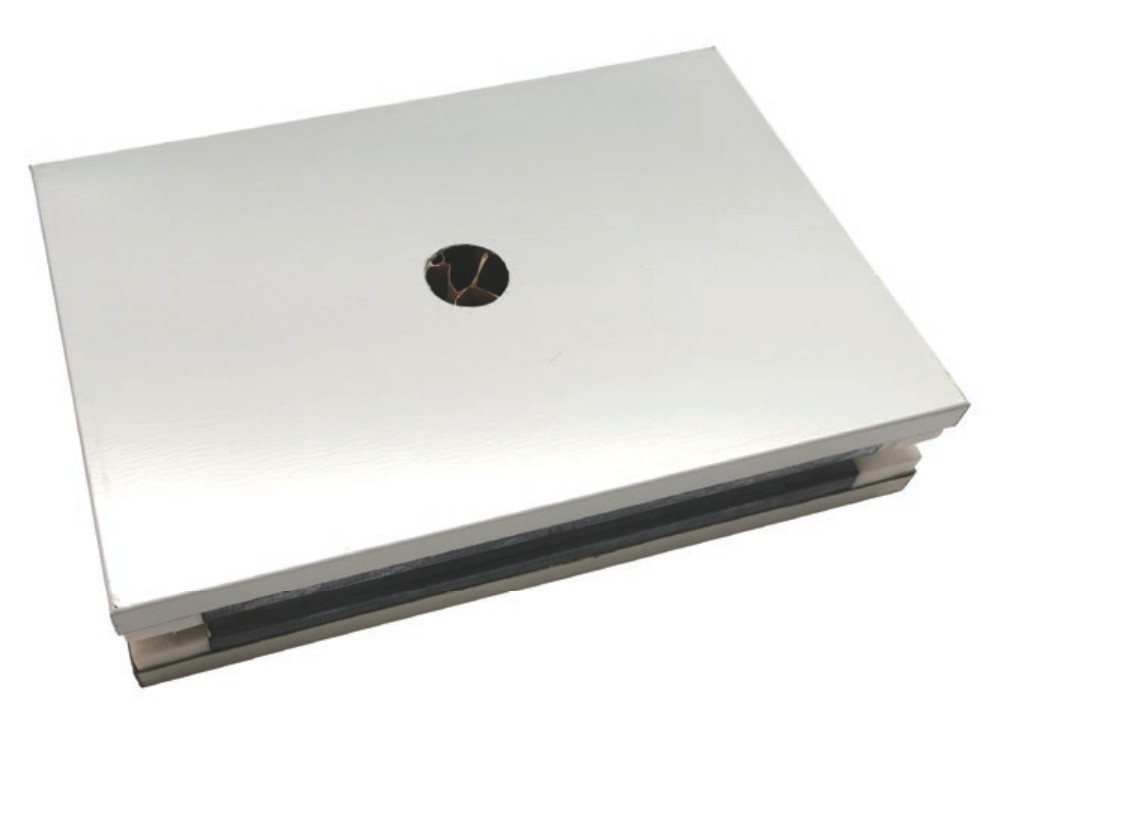

SP-03Панель для чистых помещений с сердечником из минваты, бумажной или алюминиевой соты
Стальной лист, сердечник и стальной лист, боковые грани усилены алюминиевым или стальным каркасом на клею под давлением. Для электроники, фармацевтики, операционных и пищевых производств: гладкая поверхность, на которой почти не копится пыль.
- Сердечник
- минеральная вата, бумажная или алюминиевая сота
- Толщина панели
- 50, 75 или 100 мм
- Ширина
- 980 или 1180 мм, другую делают по заказу
- Длина
- по заказу, стандарт до 6000 мм
- Кромки
- усилены алюминиевым или стальным каркасом

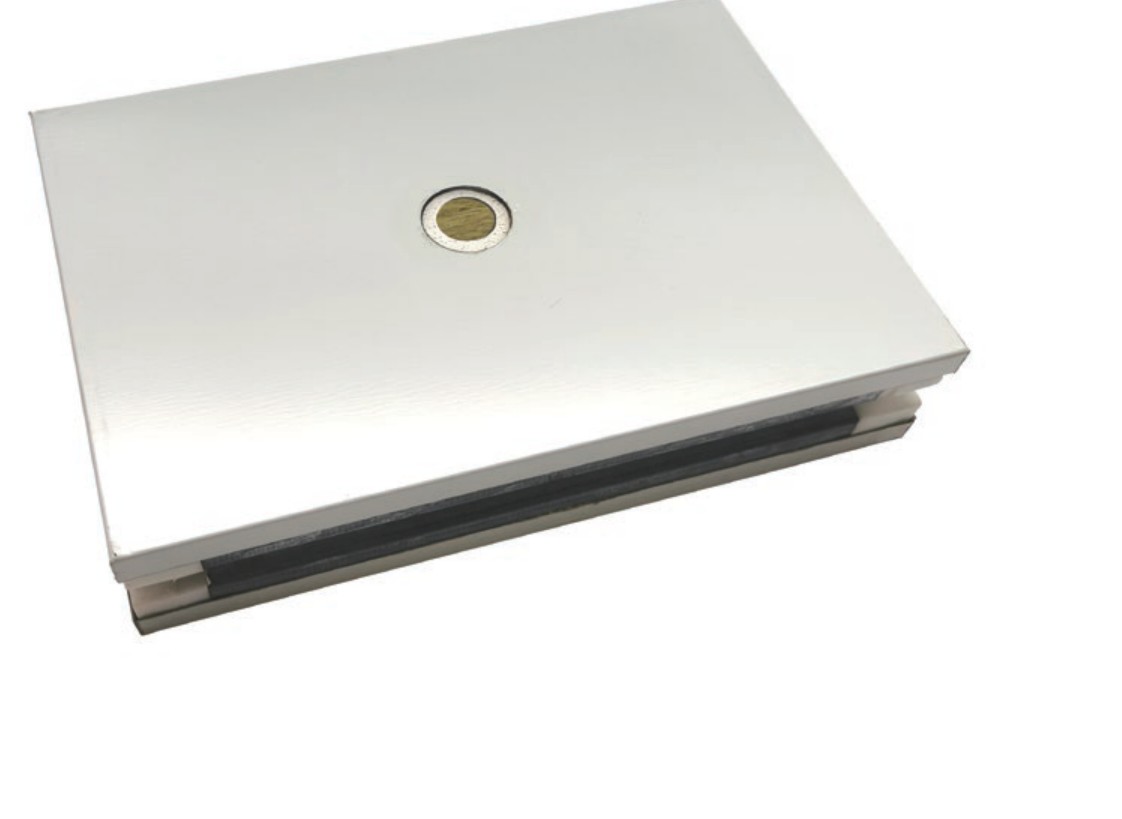

SP-04Двусторонняя стекломагниевая панель для чистых помещений с минеральной ватой
Слои панели: стальной лист, стекломагниевая плита, минеральная вата, стекломагниевая плита и стальной лист. По данным производителя, она не выделяет формальдегида и тяжёлых металлов, не деформируется от влаги и выдерживает кислоты и щёлочи.
- Слои
- сталь, стекломагниевая плита, минеральная вата, стекломагниевая плита, сталь
- Толщина панели
- 50, 75 или 100 мм
- Ширина
- 980 или 1180 мм, другую делают по заказу
- Длина
- по заказу, стандарт до 6000 мм

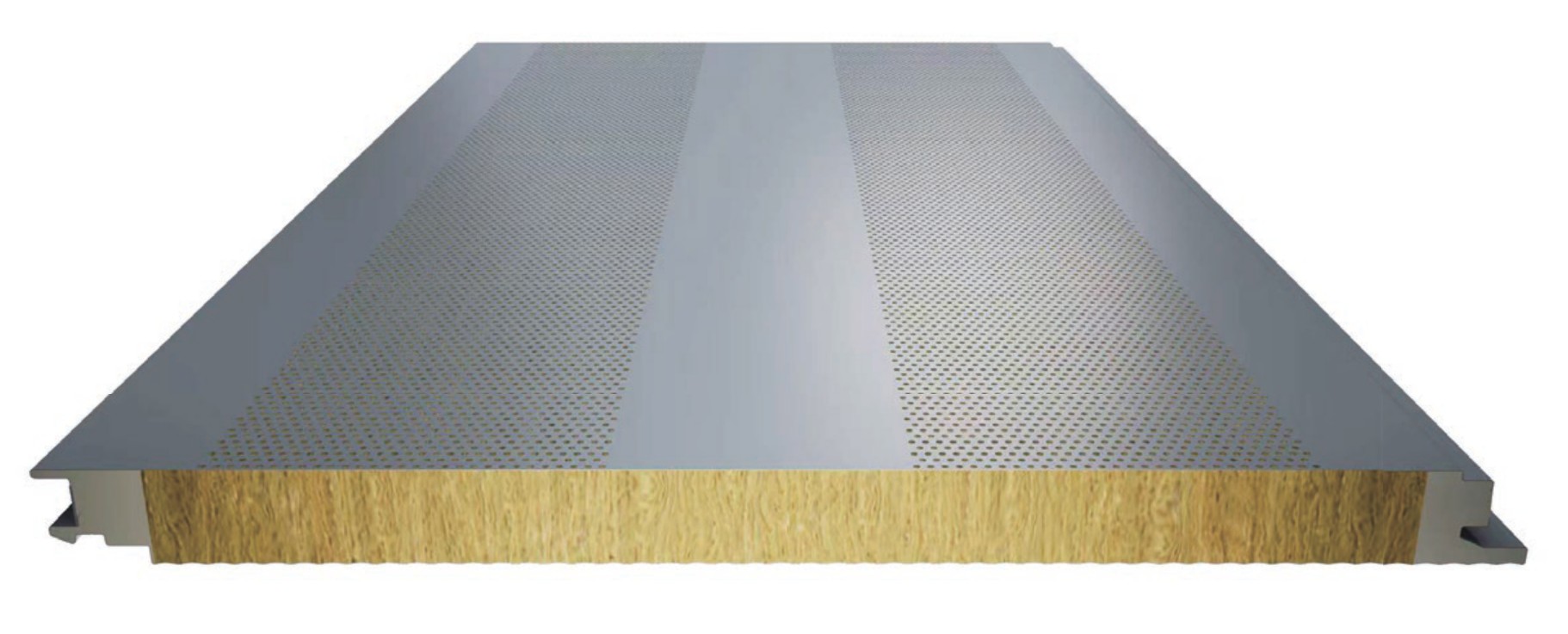

SP-05Звукоизоляционная панель с перфорацией, минвата или стекловата
Панель с круглой перфорацией листа: звук проходит в отверстия и гасится в минеральной вате. Ставят в залах, серверных, шумных цехах, на вокзалах и в аэропортах. Значения даны для панели 100 мм с минватой 120 кг/м³ и перфорацией 48 %.
- Сердечник
- минеральная вата ≥120 кг/м³ или стекловата ≥64 кг/м³
- Перфорация
- круглые отверстия 3 мм, шаг 6 мм, степень 48 %
- Воздушная звукоизоляция
- 36 дБ
- Коэффициент шумопоглощения
- 0,41
- Сталь, лист
- 0,6 мм (в испытанной панели)

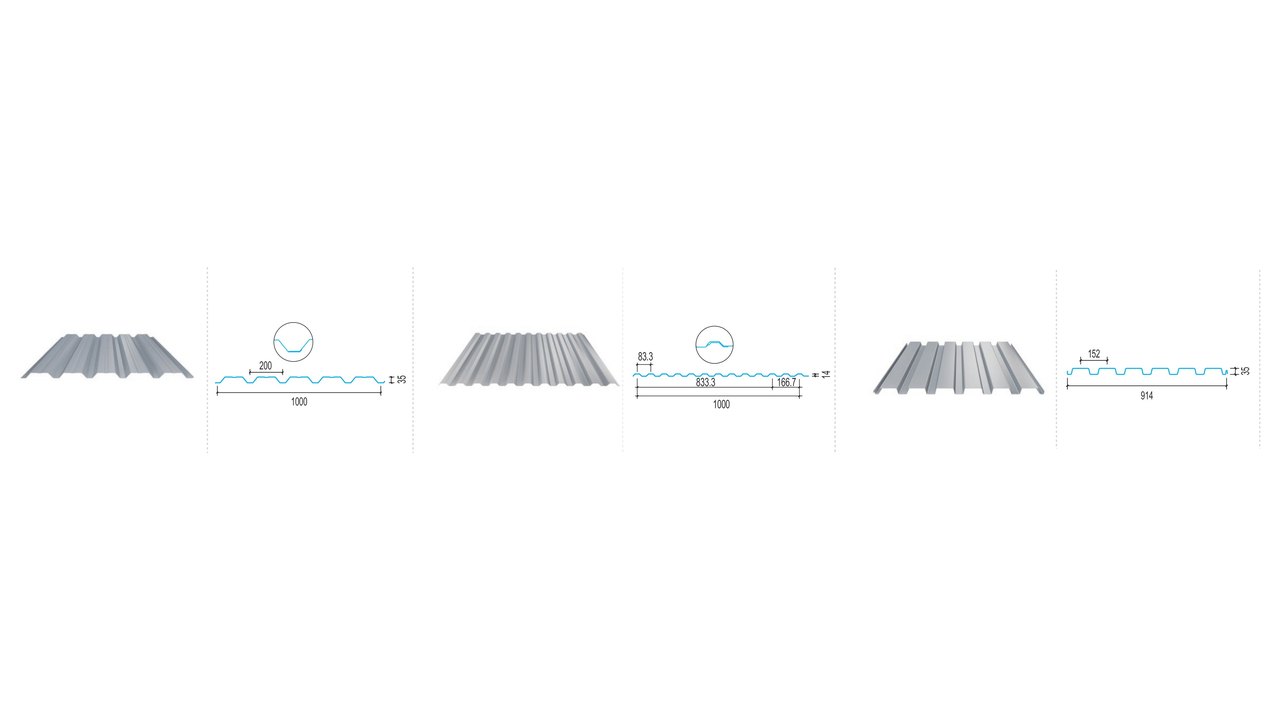

профнастилПрофнастилстеновой, кровельный и для подкладки, 19 марок19 позицийСвернутьСмотреть позиции
19 позиций: профилированный лист в 19 исполнениях. У каждого указаны рабочая и развёрнутая ширина, толщина стали, момент инерции и назначение: для стен вертикальной или горизонтальной раскладки, для стен и кровли, для подкладки и как нижний лист кровли. В кадре фото профиля и его сечение с размерами.

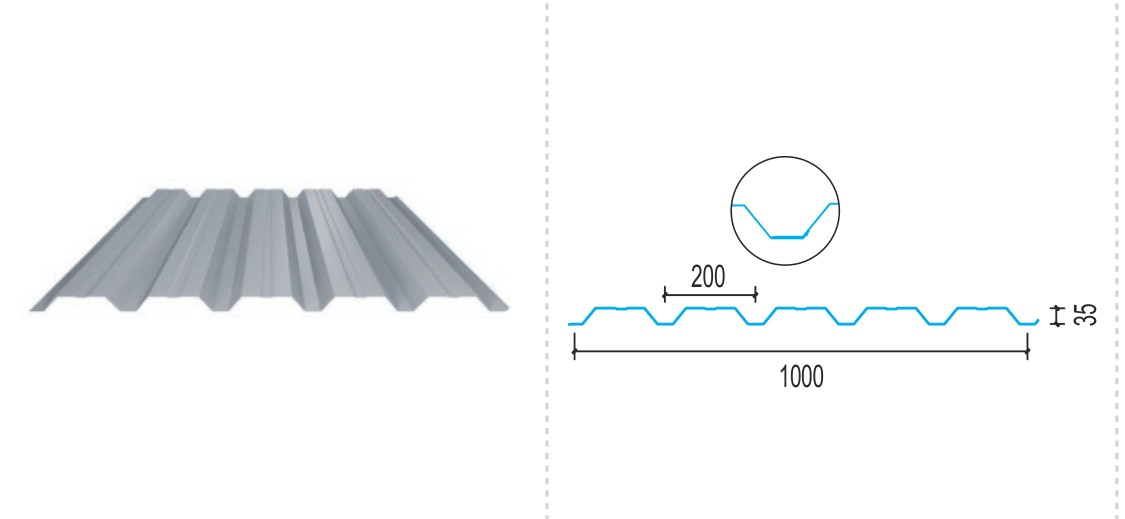

PN-01Профнастил, рабочая ширина 1000 мм, высота профиля 35 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 1000 мм
- Развёрнутая ширина
- 1200 мм
- Высота профиля
- 35 мм
- Толщина стали
- 0,5, 0,6 мм
- Момент инерции
- 12,37, 14,87 см⁴/м
- Применение
- стена, вертикальная раскладка

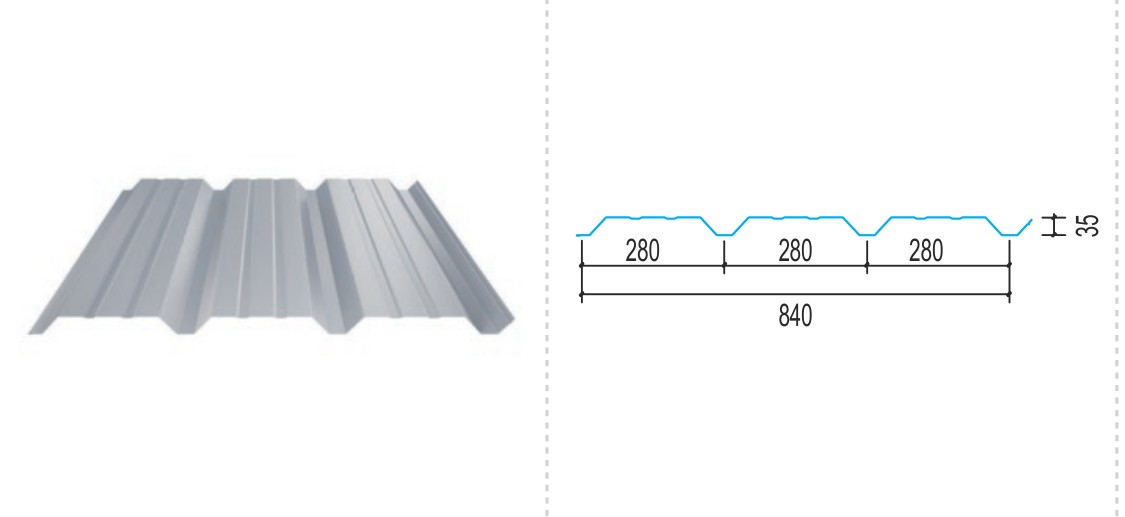

PN-02Профнастил, рабочая ширина 840 мм, высота профиля 35 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 840 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 35 мм
- Толщина стали
- 0,5, 0,6 мм
- Момент инерции
- 10,68, 12,82 см⁴/м
- Применение
- стена, вертикальная раскладка
PN-03Профнастил, рабочая ширина 840 мм, высота профиля 25 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 840 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 25 мм
- Толщина стали
- 0,5, 0,6 мм
- Момент инерции
- 4,63, 5,57 см⁴/м
- Применение
- стены, кровля и навесы

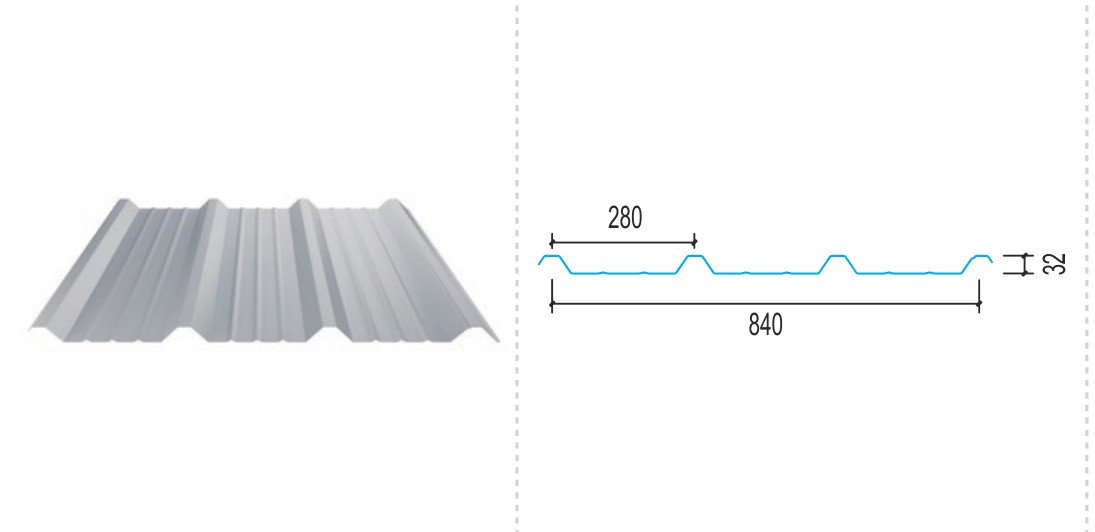

PN-04Профнастил, рабочая ширина 840 мм, высота профиля 32 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 840 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 32 мм
- Толщина стали
- 0,5, 0,6 мм
- Момент инерции
- 8,43, 10,12 см⁴/м
- Применение
- стены, кровля и навесы

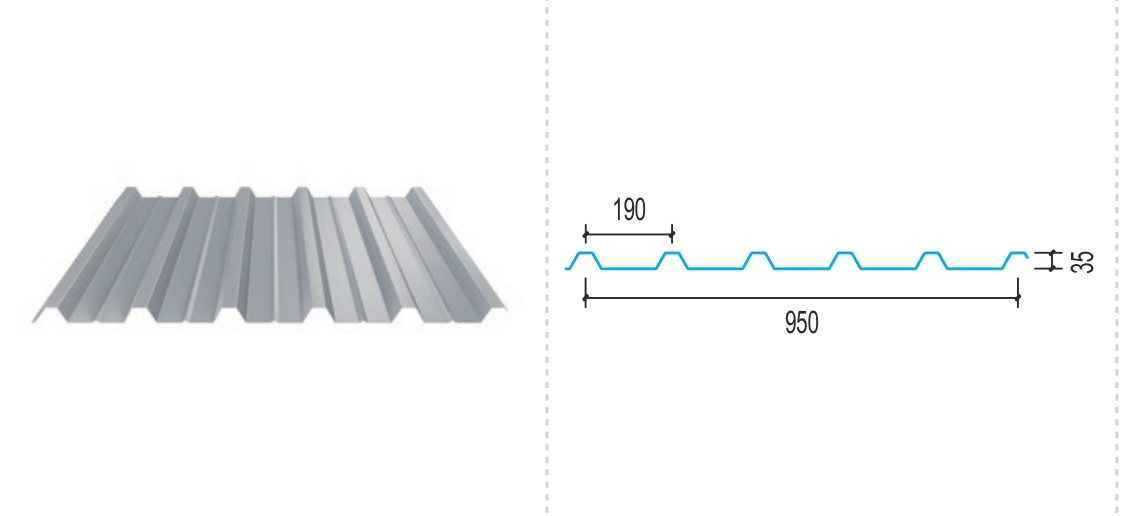

PN-05Профнастил, рабочая ширина 950 мм, высота профиля 35 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 950 мм
- Развёрнутая ширина
- 1200 мм
- Высота профиля
- 35 мм
- Толщина стали
- 0,5, 0,6 мм
- Момент инерции
- 12,64, 15,16 см⁴/м
- Применение
- стены, кровля и навесы

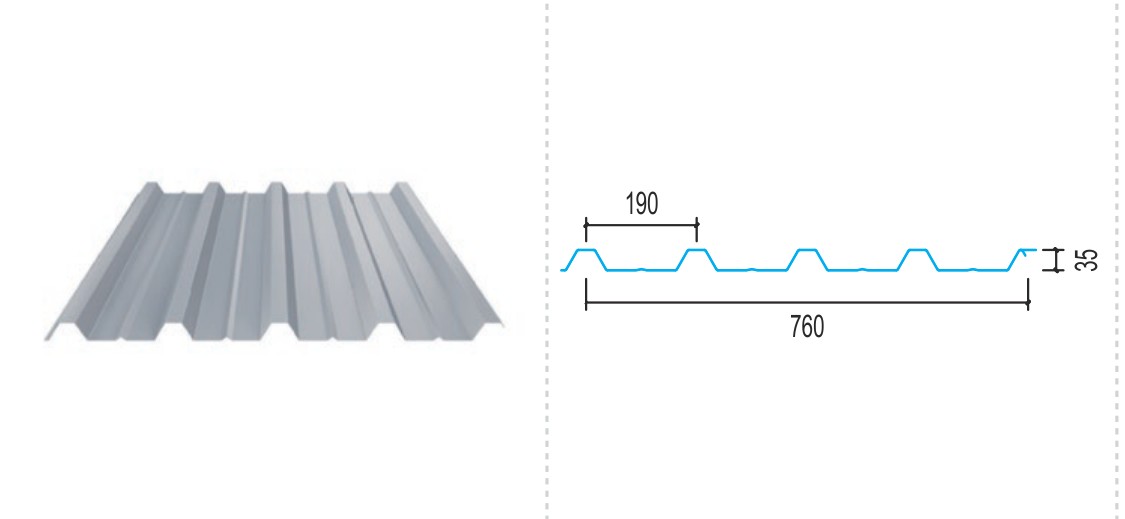

PN-06Профнастил, рабочая ширина 760 мм, высота профиля 35 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 760 мм
- Развёрнутая ширина
- 980 мм
- Высота профиля
- 35 мм
- Толщина стали
- 0,5, 0,6 мм
- Момент инерции
- 12,99, 15,59 см⁴/м
- Применение
- стены, кровля и навесы

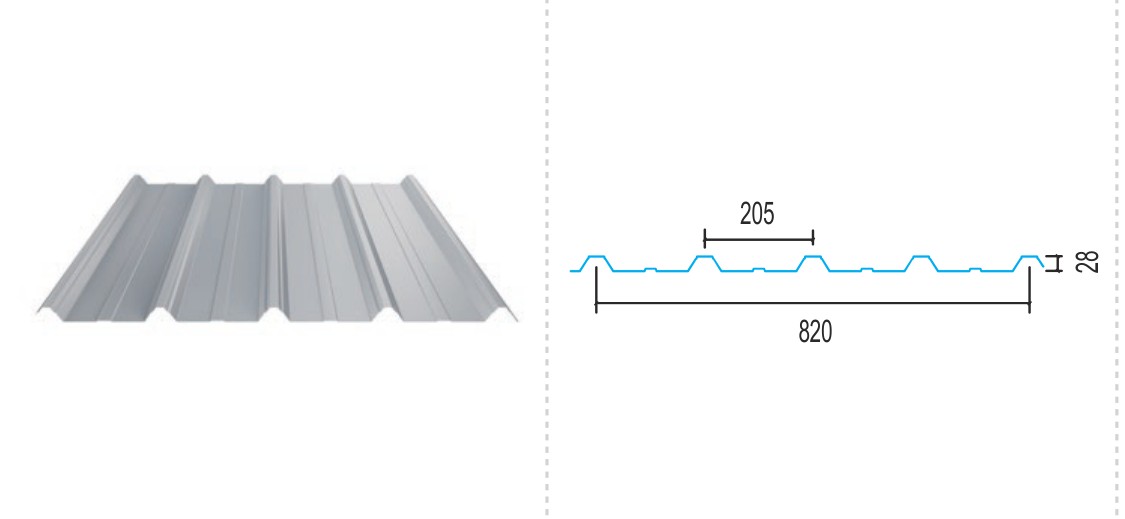

PN-07Профнастил, рабочая ширина 820 мм, высота профиля 28 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 820 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 28 мм
- Толщина стали
- 0,5, 0,6 мм
- Момент инерции
- 6,20, 7,44 см⁴/м
- Применение
- стены, кровля и навесы, криволинейные формы

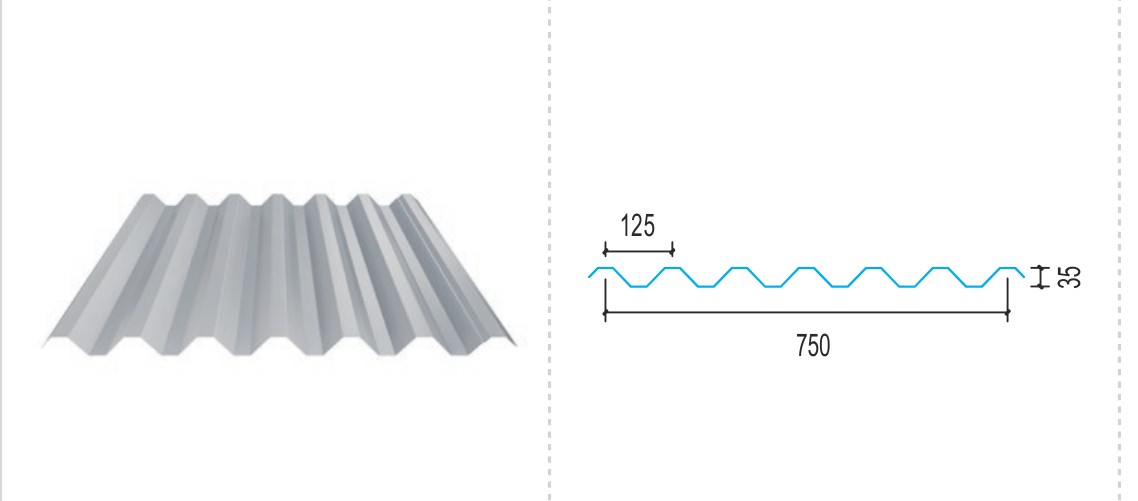

PN-08Профнастил, рабочая ширина 750 мм, высота профиля 35 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 750 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 35 мм
- Толщина стали
- 0,5, 0,6 мм
- Момент инерции
- 11,52, 13,84 см⁴/м
- Применение
- стены и кровля

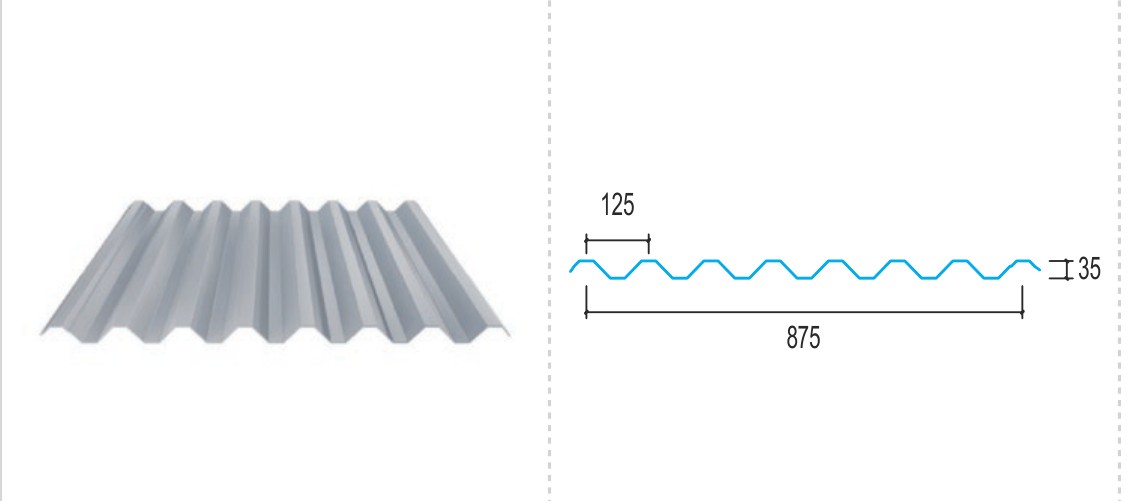

PN-09Профнастил, рабочая ширина 875 мм, высота профиля 35 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 875 мм
- Развёрнутая ширина
- 1150 мм
- Высота профиля
- 35 мм
- Толщина стали
- 0,5, 0,6 мм
- Момент инерции
- 13,32, 14,65 см⁴/м
- Применение
- стены и кровля

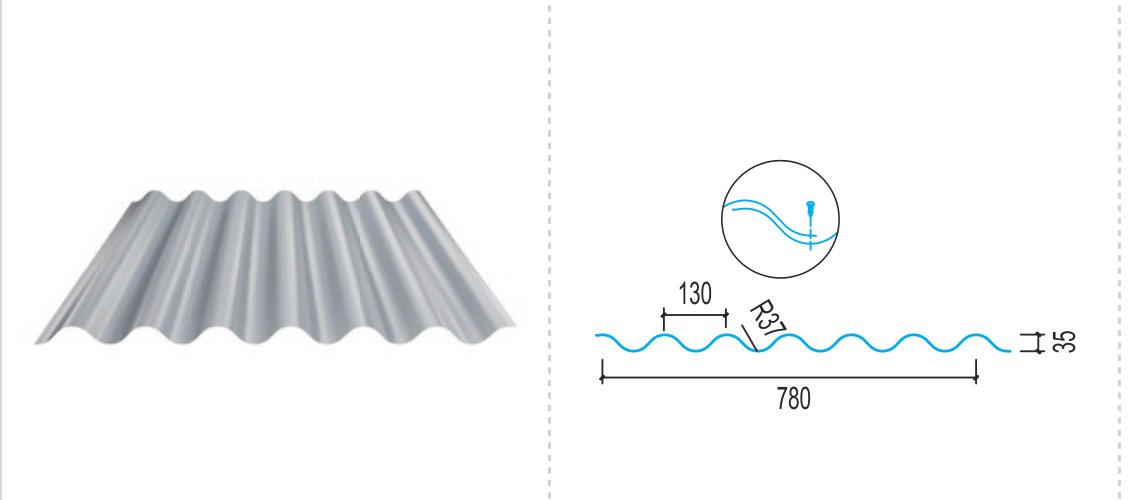

PN-10Профнастил, рабочая ширина 780 мм, высота профиля 35 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 780 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 35 мм
- Толщина стали
- 0,5, 0,6 мм
- Момент инерции
- 10,35, 12,42 см⁴/м
- Применение
- стена, горизонтальная раскладка

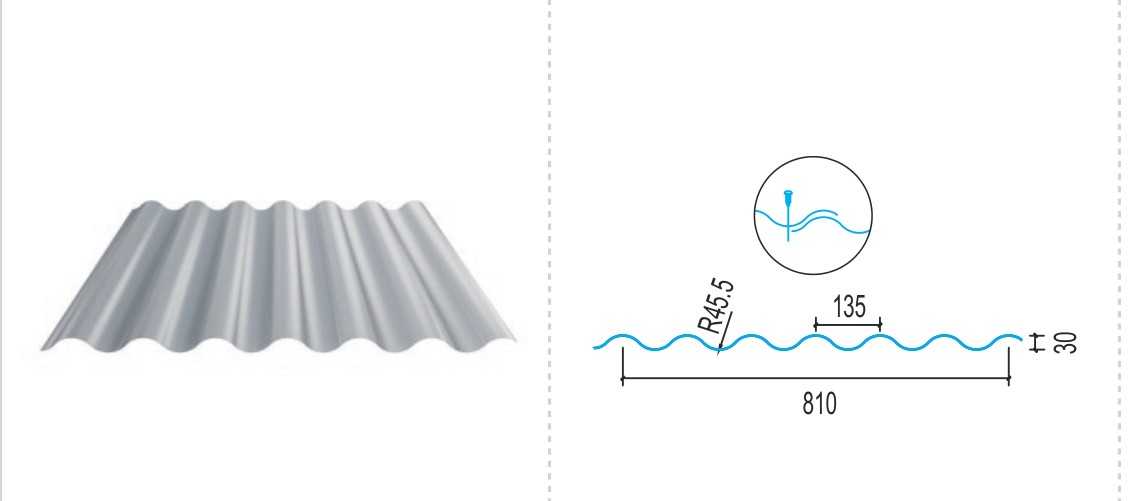

PN-11Профнастил, рабочая ширина 810 мм, высота профиля 30 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 810 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 30 мм
- Толщина стали
- 0,5, 0,6 мм
- Момент инерции
- 7,36, 8,79 см⁴/м
- Применение
- стена, горизонтальная раскладка

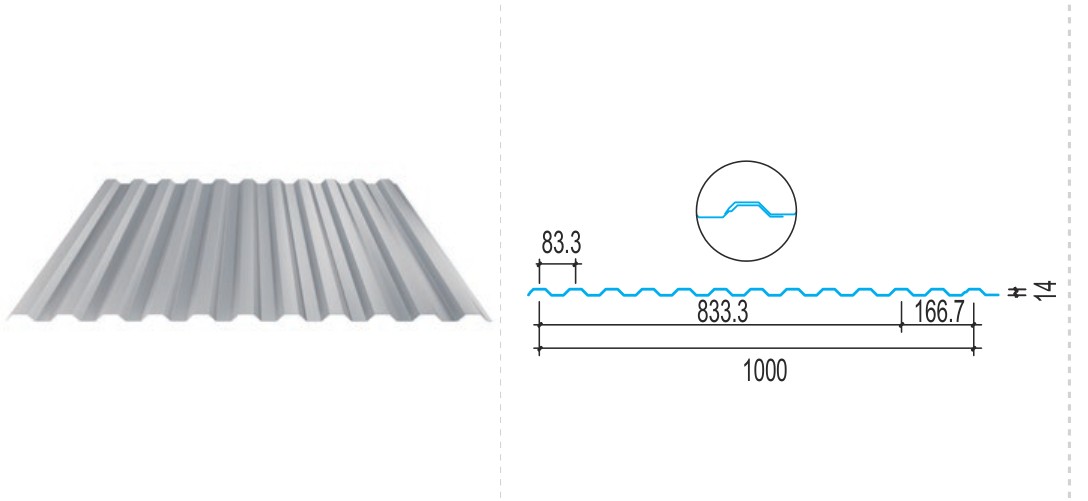

PN-12Профнастил для подкладки, рабочая ширина 833 мм, высота профиля 14 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 833 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 14 мм
- Толщина стали
- 0,5 мм
- Момент инерции
- 2,16 см⁴/м
- Применение
- подкладка
PN-13Профнастил для подкладки, рабочая ширина 1000 мм, высота профиля 14 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 1000 мм
- Развёрнутая ширина
- 1200 мм
- Высота профиля
- 14 мм
- Толщина стали
- 0,5 мм
- Момент инерции
- 2,11 см⁴/м
- Применение
- подкладка

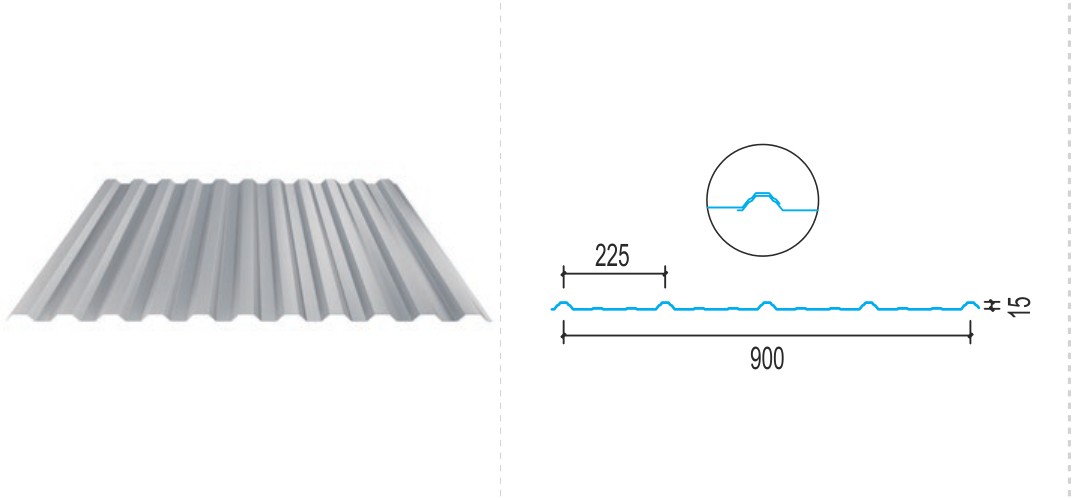

PN-14Профнастил для подкладки, рабочая ширина 900 мм, высота профиля 15 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 900 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 15 мм
- Толщина стали
- 0,5 мм
- Момент инерции
- 1,91 см⁴/м
- Применение
- подкладка

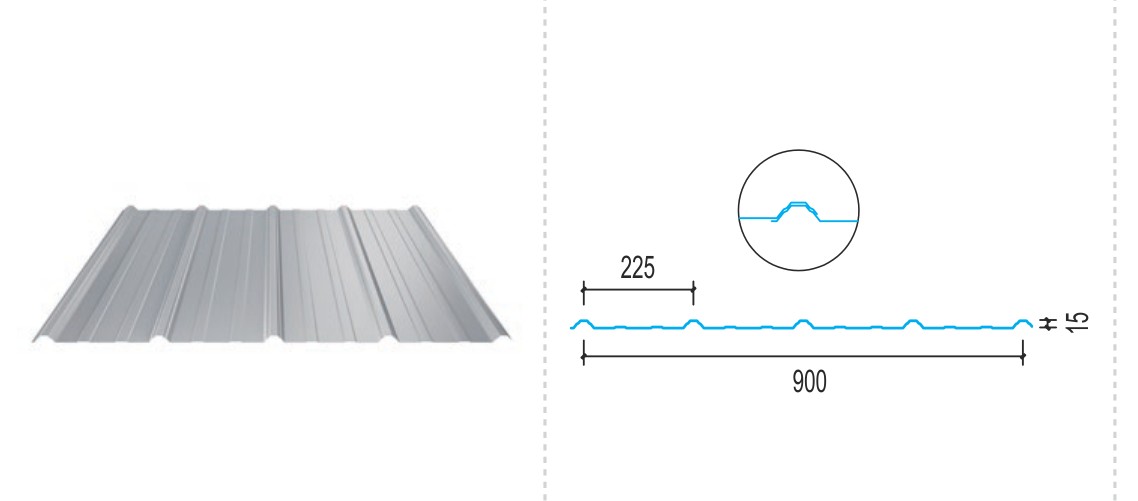

PN-15Профнастил для подкладки, рабочая ширина 900 мм, высота профиля 15 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 900 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 15 мм
- Толщина стали
- 0,5 мм
- Момент инерции
- 1,32 см⁴/м
- Применение
- подкладка

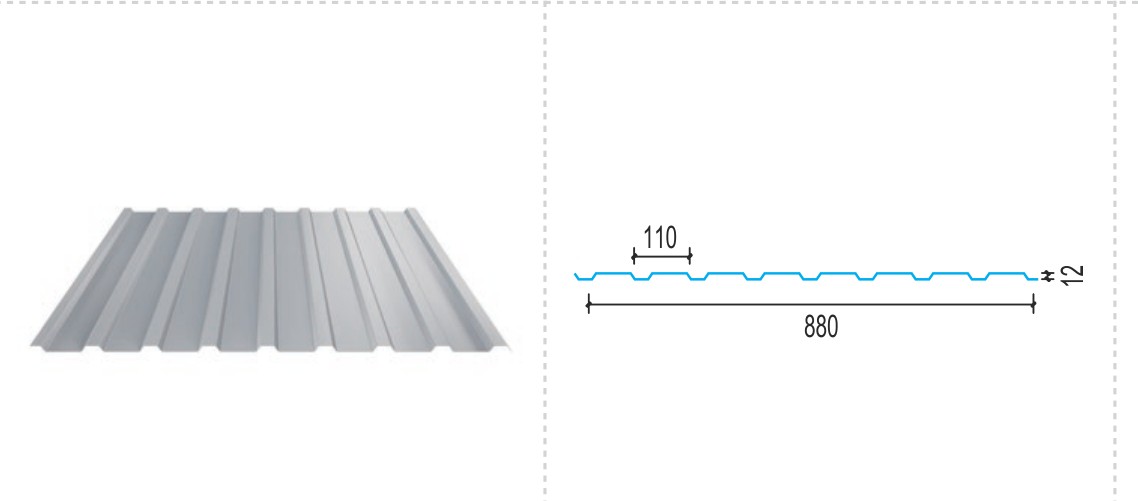

PN-16Профнастил для подкладки, рабочая ширина 880 мм, высота профиля 12 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 880 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 12 мм
- Толщина стали
- 0,5 мм
- Момент инерции
- 1,55 см⁴/м
- Применение
- подкладка

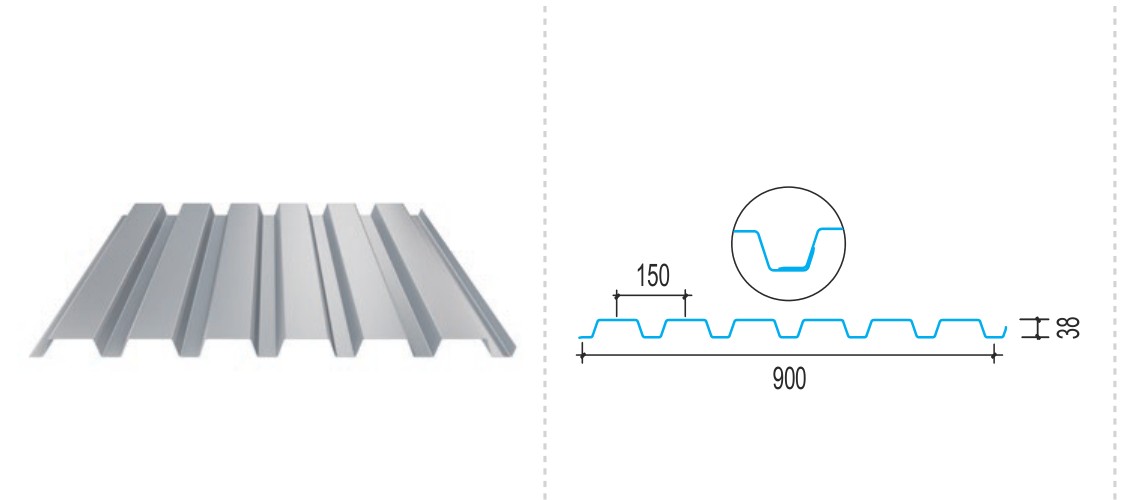

PN-17Нижний лист кровли, рабочая ширина 900 мм, высота профиля 38 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 900 мм
- Развёрнутая ширина
- 1250 мм
- Высота профиля
- 38 мм
- Толщина стали
- 0,75, 0,9, 1,2, 1,5 мм
- Момент инерции
- 25,88, 31,22, 41,37, 51,7 см⁴/м
- Применение
- нижний лист кровли

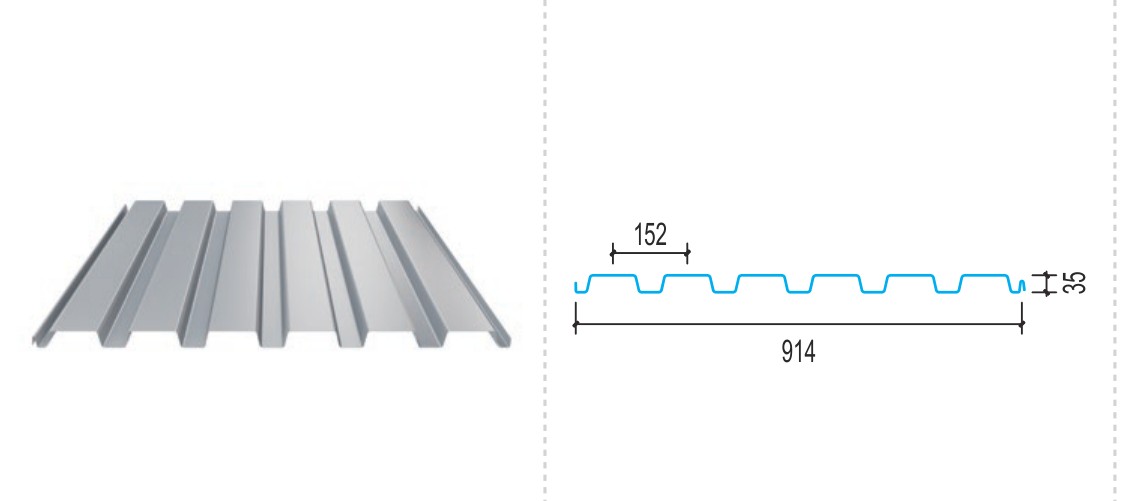

PN-18Нижний лист кровли, рабочая ширина 914 мм, высота профиля 35 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 914 мм
- Развёрнутая ширина
- 1250 мм
- Высота профиля
- 35 мм
- Толщина стали
- 0,8, 0,9, 1,0, 1,2 мм
- Момент инерции
- 22,58, 25,46, 28,23, 33,82 см⁴/м
- Применение
- нижний лист кровли

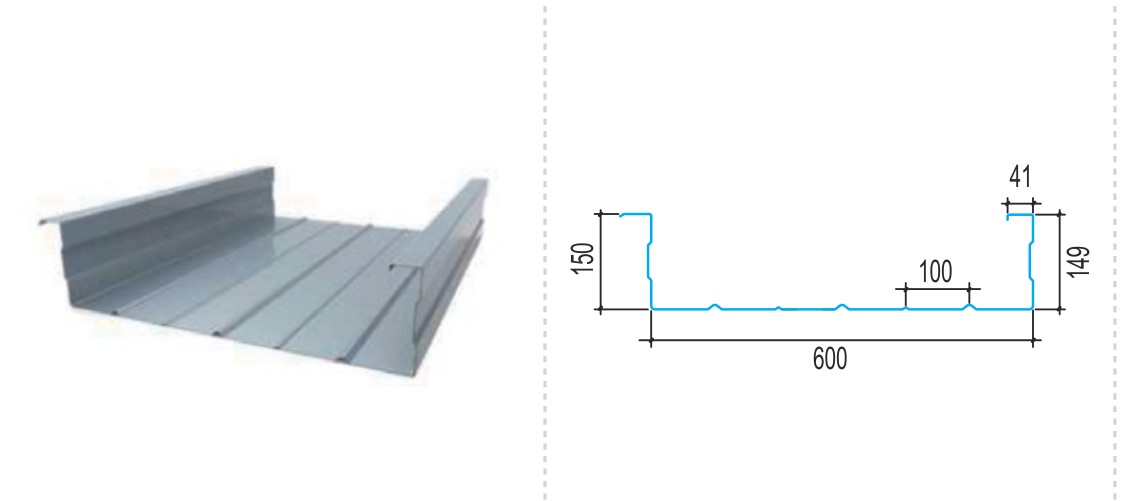

PN-19Нижний лист кровли, рабочая ширина 600 мм, высота профиля 150 мм
Профилированный лист. Значения момента инерции даны по толщинам стали по порядку: чем толще лист и чем выше профиль, тем больший пролёт он держит. В кадре фото профиля и сечение с размерами.
- Рабочая ширина
- 600 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 150 мм
- Толщина стали
- 0,8, 0,9, 1,0, 1,2 мм
- Момент инерции
- 386,28, 439,52, 481,88, 577,1 см⁴/м
- Применение
- нижний лист кровли
перекрытияНастил для перекрытийстальной профнастил и настил с арматурными фермами5 позицийСвернутьСмотреть позиции
5 позиций: три профилированных настила под монолитное перекрытие и два настила с арматурными фермами, которые работают как несъёмная опалубка вместе с арматурой. Параметры ферм и профилей даны в карточках.

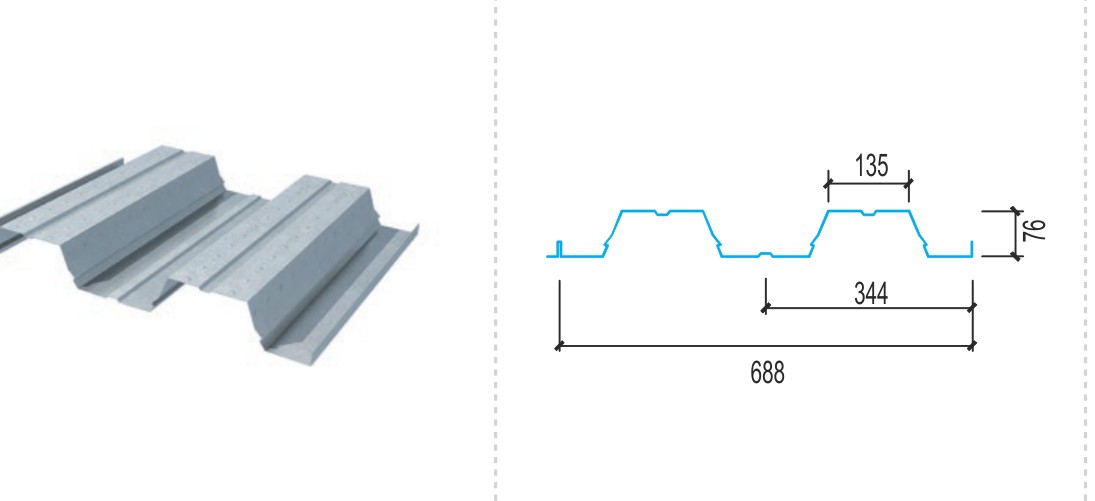

PK-01Настил для перекрытий, рабочая ширина 688 мм, высота 76 мм
Профилированный оцинкованный лист под монолитную плиту перекрытия: работает как несъёмная опалубка и воспринимает нагрузку от бетона. В кадре сечение с размерами.
- Рабочая ширина
- 688 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 76 мм
- Толщина стали
- 0,75, 0,9, 1,0 или 1,2 мм
- Применение
- для перекрытий

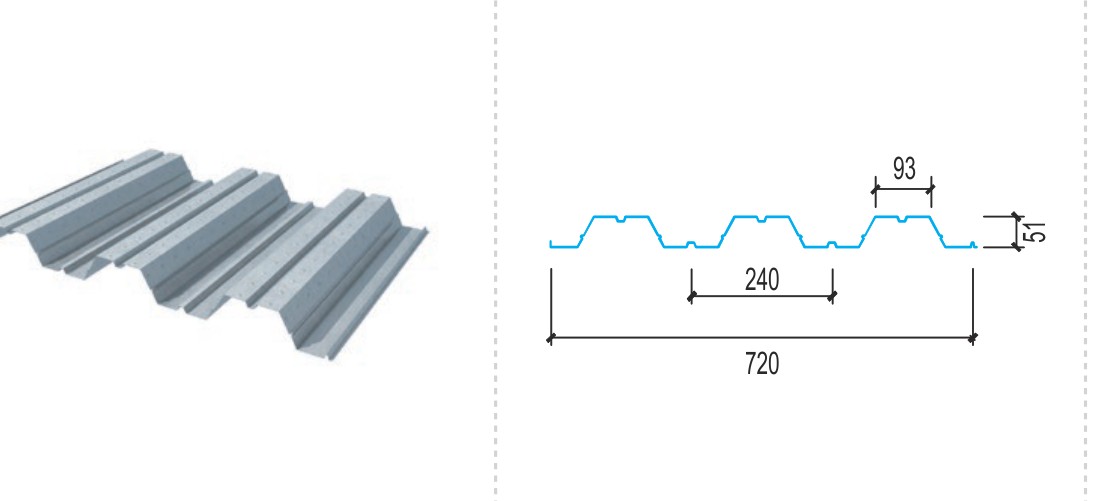

PK-02Настил для перекрытий, рабочая ширина 720 мм, высота 51 мм
Профилированный настил высотой 51 мм, ниже двух соседних. Рабочая ширина 720 мм. В кадре сечение с размерами.
- Рабочая ширина
- 720 мм
- Развёрнутая ширина
- 1000 мм
- Высота профиля
- 51 мм
- Толщина стали
- 0,75, 0,9, 1,0 или 1,2 мм
- Применение
- для перекрытий

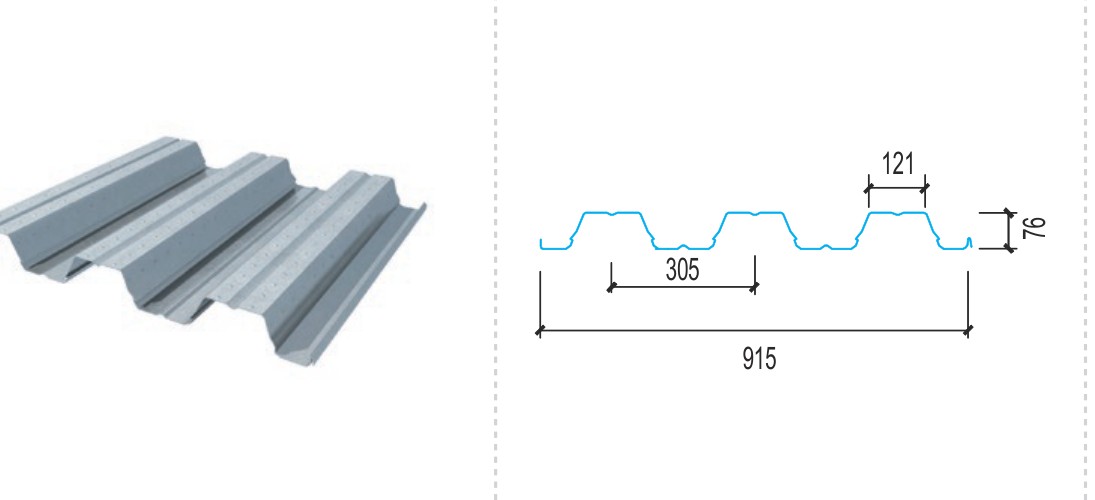

PK-03Настил для перекрытий, рабочая ширина 915 мм, высота 76 мм
Профилированный настил с самой широкой рабочей шириной в этой группе: меньше листов на площадь перекрытия. В кадре сечение с размерами.
- Рабочая ширина
- 915 мм
- Развёрнутая ширина
- 1250 мм
- Высота профиля
- 76 мм
- Толщина стали
- 0,75, 0,9, 1,0 или 1,2 мм
- Применение
- для перекрытий

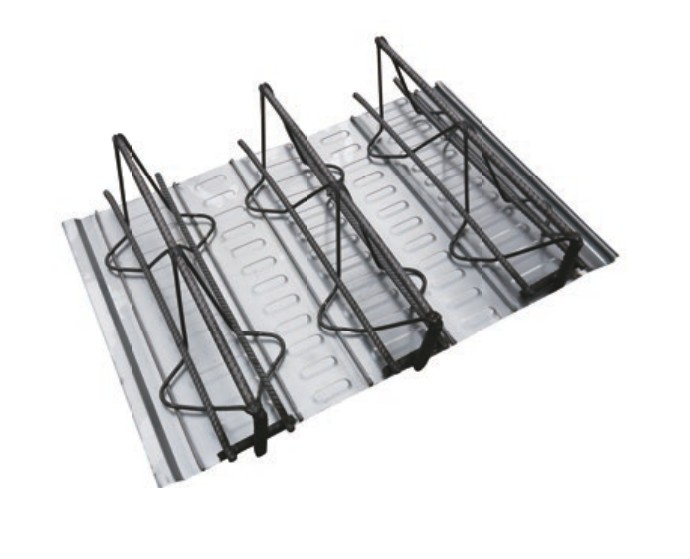

PK-04Настил с арматурными фермами для перекрытий, М-образный профиль
Настил, в который заводом уже вварены арматурные фермы: верхний и нижний пояса, диагональные и опорные стержни. Служит опалубкой и частью арматуры перекрытия, поэтому сокращает монтаж арматуры на объекте. Профиль с рёбрами, форма «М».
- Толщина листа
- 0,4–0,7 мм
- Ширина листа
- 590 мм
- Верхний и нижний пояс
- арматура 6–14 мм (диагональная 4–7 мм), горячекатаная класса III HRB400 или холоднокатаная рифлёная CRB550
- Высота фермы
- 70–270 мм
- Опорная арматура
- горизонтальная 10 мм (при высоте до 100 мм) или 12 мм (выше), вертикальная 12 или 14 мм
- Оцинковка листа
- двустороннее покрытие не менее Z120
- Защитный слой бетона
- 15, 20, 25 или 30 мм
- Длина настила
- 1,0–12 м

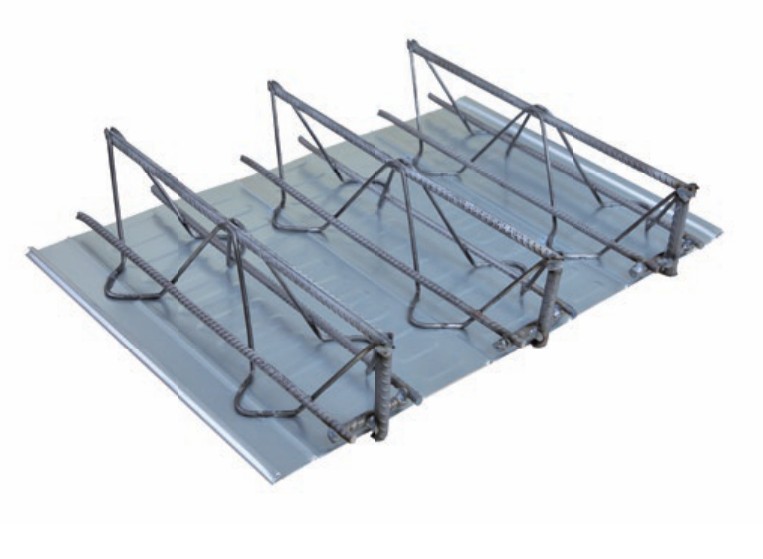

PK-05Настил с арматурными фермами для перекрытий, V-образный профиль
Вариант настила с арматурными фермами на V-образном профиле: допускает сталь до 1,0 мм и ширину листа 576, 590 или 600 мм. Назначение то же: опалубка и часть арматуры перекрытия.
- Толщина листа
- 0,4–1,0 мм
- Ширина листа
- 576, 590 или 600 мм
- Верхний и нижний пояс
- арматура 6–14 мм (диагональная 4–7 мм), горячекатаная класса III HRB400 или холоднокатаная рифлёная CRB550
- Высота фермы
- 70–270 мм
- Опорная арматура
- горизонтальная 10 мм (при высоте до 100 мм) или 12 мм (выше), вертикальная 12 или 14 мм
- Оцинковка листа
- двустороннее покрытие не менее Z120
- Защитный слой бетона
- 15, 20, 25 или 30 мм
- Длина настила
- 1,0–12 м
Как идёт заказ
От выбора позиций до партии на вашей площадке. Сроки и условия называем после расчёта.
Вы выбираете позиции
Нажмите «Запросить» у нужных позиций или опишите объект: что строите, площадь стен и кровли, регион.
Проверяем состав
Подбираем толщину панели и наполнитель под климат и нагрузку, сверяем с таблицами пролётов и температуры.
Согласуем образцы
Цвет, покрытие и профиль листа утверждаем по образцам до запуска партии.
Производство и контроль
Завод собирает партию, мы проверяем образцы, упаковку и маркировку до отправки.
Доставка и таможня
Везём железной дорогой или морем, оформляем документы. Какие российские документы нужны на материал, определяем при оформлении.
Таблицы: пролёты, холод и огонь
Допустимые пролёты рассчитаны для внешнего и внутреннего листа 0,6 мм при однопролётной схеме, плотности ваты 120 кг/м³ и PIR 38 кг/м³. Это данные производителя: под конкретный объект нагрузку и пролёт считает проектировщик.
Кровельные панели на минеральной вате (прогиб не более L/240), допустимый пролёт, м
| Нагрузка, кН/м² | 50 мм | 75 мм | 100 мм | 150 мм | 200 мм |
|---|---|---|---|---|---|
| 0,5 | 4,0 | 5,2 | 5,9 | 7,2 | 8,3 |
| 1,0 | 2,8 | 3,8 | 4,7 | 5,7 | 6,6 |
| 1,5 | 2,1 | 2,9 | 3,7 | 4,9 | 5,7 |
| 2,0 | 1,7 | 2,4 | 3,1 | 4,3 | 5,1 |
| 2,5 | 1,4 | 2,1 | 2,6 | 3,7 | 4,6 |
| 3,0 | 1,2 | 1,8 | 2,3 | 3,2 | 4,1 |
| 3,5 | 1,1 | 1,6 | 2,0 | 2,8 | 3,7 |
| 4,0 | 0,9 | 1,4 | 1,8 | 2,6 | 3,3 |
Стеновые панели на минеральной вате (прогиб не более L/200), допустимый пролёт, м
| Нагрузка, кН/м² | 50 мм | 75 мм | 100 мм | 150 мм | 200 мм |
|---|---|---|---|---|---|
| 0,5 | 4,0 | 5,0 | 5,8 | 7,1 | 8,2 |
| 1,0 | 2,8 | 3,9 | 4,6 | 5,6 | 6,5 |
| 1,5 | 2,2 | 3,1 | 4,0 | 4,9 | 5,6 |
| 2,0 | 1,8 | 2,6 | 3,3 | 4,4 | 5,1 |
| 2,5 | 1,5 | 2,2 | 2,8 | 3,9 | 4,6 |
| 3,0 | 1,3 | 1,9 | 2,5 | 3,6 | 4,3 |
| 3,5 | 1,2 | 1,7 | 2,2 | 3,2 | 4,1 |
| 4,0 | 1,0 | 1,5 | 2,0 | 2,9 | 3,8 |
Кровельные панели на PIR (прогиб не более L/240), допустимый пролёт, м
| Нагрузка, кН/м² | 50 мм | 75 мм | 100 мм | 150 мм | 200 мм |
|---|---|---|---|---|---|
| 0,5 | 3,9 | 5,0 | 5,8 | 7,0 | 8,1 |
| 1,0 | 2,5 | 3,5 | 4,4 | 5,5 | 6,3 |
| 1,5 | 1,9 | 2,7 | 3,4 | 4,7 | 5,5 |
| 2,0 | 1,5 | 2,1 | 2,8 | 3,9 | 4,9 |
| 2,5 | 1,3 | 1,8 | 2,3 | 3,3 | 4,3 |
| 3,0 | 1,1 | 1,6 | 2,0 | 2,9 | 3,8 |
| 3,5 | 0,9 | 1,4 | 1,8 | 2,6 | 3,3 |
| 4,0 | 0,8 | 1,2 | 1,6 | 2,3 | 3,0 |
Стеновые панели на PIR (прогиб не более L/200), допустимый пролёт, м
| Нагрузка, кН/м² | 50 мм | 75 мм | 100 мм | 150 мм | 200 мм |
|---|---|---|---|---|---|
| 0,5 | 3,9 | 4,9 | 5,6 | 6,9 | 7,9 |
| 1,0 | 2,7 | 3,7 | 4,4 | 5,4 | 6,3 |
| 1,5 | 2,0 | 2,9 | 3,7 | 4,7 | 5,4 |
| 2,0 | 1,6 | 2,4 | 3,0 | 4,2 | 4,8 |
| 2,5 | 1,3 | 2,0 | 2,6 | 3,7 | 4,4 |
| 3,0 | 1,1 | 1,7 | 2,2 | 3,2 | 4,1 |
| 3,5 | 1,0 | 1,5 | 2,0 | 2,9 | 3,7 |
| 4,0 | 0,8 | 1,3 | 1,8 | 2,6 | 3,4 |
Панели для холодильных камер: какую толщину брать
| Толщина, мм | Перепад температур, °C | Макс. высота стены, м | Макс. длина кровельной панели, м | Рабочая температура камеры, °C |
|---|---|---|---|---|
| 100 | 30 | 5 | 4,45 | −15 |
| 125 | 35 | 5,5 | 5,2 | −20 |
| 150 | 50 | 6 | 5,85 | −25 |
| 175 | 65 | 6,5 | 6,3 | −30 |
| 200 | 75 | 7 | 6,8 | −40 |
Свойства панелей на минеральной вате по данным производителя
| Показатель (минеральная вата) | плотность ≥100 кг/м³ | плотность ≥120 кг/м³ |
|---|---|---|
| Прочность на сжатие | 85 кПа | 105 кПа |
| Прочность на сдвиг | 60 кПа | 80 кПа |
| Прочность на растяжение | 170 кПа | 220 кПа |
| Теплопроводность | 0,033–0,040 Вт/(м·К) при плотности 100–140 кг/м³ | то же |
| Реакция на огонь | негорючий материал, группа НГ | то же |
| Предел огнестойкости | EI120 при 100 мм, EI180 при 150 мм, EI240 при 200 мм | то же |
Свойства панелей на PIR по данным производителя
| Показатель (PIR) | Значение |
|---|---|
| Плотность | 40 ± 2 кг/м³ |
| Теплопроводность | 0,023 Вт/(м·К) при 25 °C |
| Реакция на огонь | B-s2,d0 по EN 13501-1 |
От подбора состава до партии на вашей площадке
Полные характеристики
Толщина, ширина, наполнитель, листы, покрытие и сечение профиля даны по каждой позиции, а не одной таблицей на всю линейку.
Данные производителя без догадок
Если параметр в материалах не указан, мы так и пишем и запрашиваем его. Огнестойкость и сертификаты называем «по данным производителя».
Образцы и упаковка
Образцы покрытия и профиля смотрим до запуска партии, упаковку и маркировку проверяем до отправки.
Документы под поставку
Таможенные документы оформляем под партию. Российские документы заранее не обещаем: какие нужны, зависит от назначения здания.
Один поставщик на состав
Панели, профнастил, кровельные системы и перекрытия идут через одного поставщика, и объект не собирается из нескольких партий.
Подбор под климат
Толщину панели и наполнитель подскажем по таблицам производителя: пролёты, температура камеры, огнестойкость.
Вопросы до заявки
Не нашли свой вопрос? Напишите его в заявке, ответим по делу.
Чем минеральная вата отличается от PIR в сэндвич-панели?
Какой толщины панель нужна для холодильной камеры?
Можно ли заказать панель длиннее стандартной?
Какое покрытие выбрать?
Есть ли сертификаты?
Что такое момент инерции в таблицах профнастила?
Почему на странице нет цен?
Опишите объект — подберём панели и посчитаем поставку
Напишите, что строите, площадь стен и кровли, регион и температурный режим. Если уже выбрали позиции, нажмите «Запросить» в каталоге. Вернёмся с подбором и расчётом поставки.
Сэндвич-панели и профнастил из Китая: что важно знать
Сэндвич-панель покупают за скорость: стена, утепление и отделка ставятся одним элементом. Поэтому в каталоге рядом стоят панели для стен, кровли, холодных камер и чистых помещений, а вместе с ними профнастил и настил для перекрытий.
В каталоге 39 позиций в пяти группах. У панелей указаны наполнитель, толщина, рабочая ширина и профиль листа, у профнастила — рабочая и развёрнутая ширина, высота профиля, толщина стали и момент инерции, у настила — размеры и параметры арматурных ферм.
Допустимые пролёты, температуру холодных камер и огнестойкость мы берём из таблиц производителя и показываем на странице. Под конкретный объект расчёт делает проектировщик. Если вам нужно здание целиком, посмотрите модульные здания, там есть стальной каркас и панели для небольших объектов.
