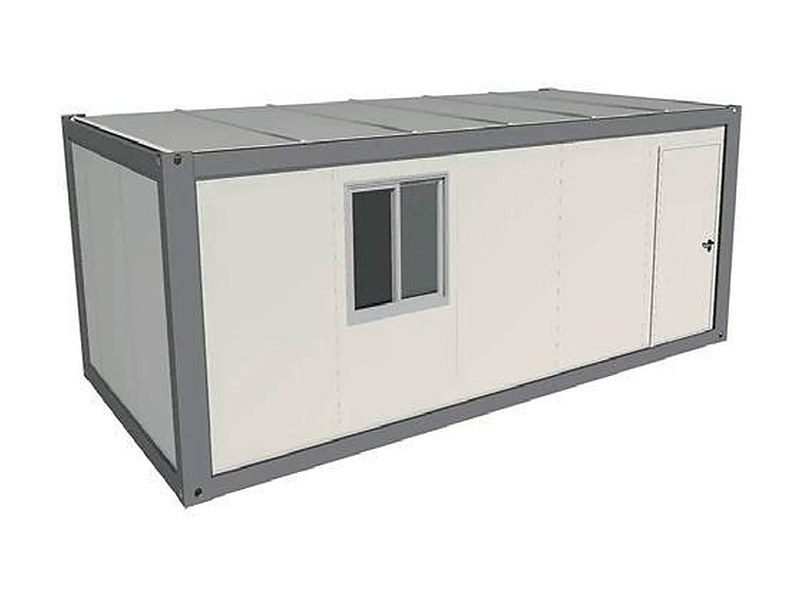

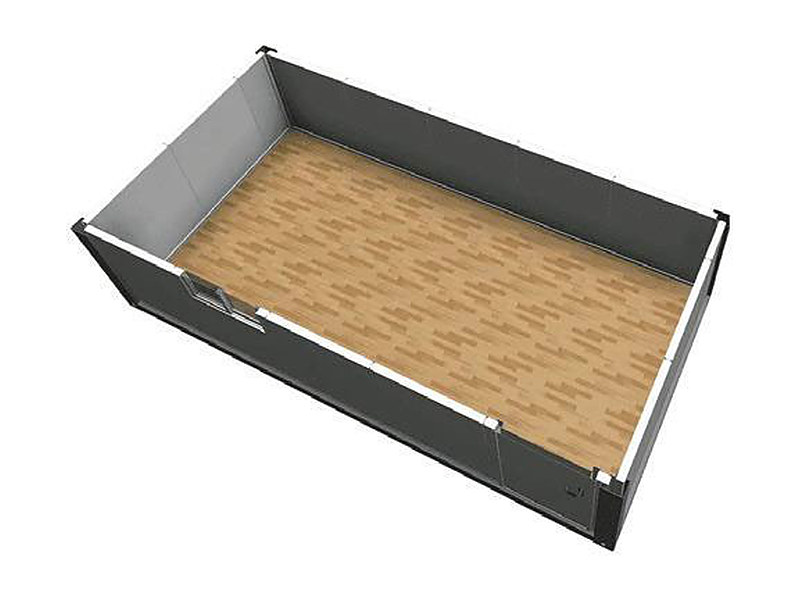

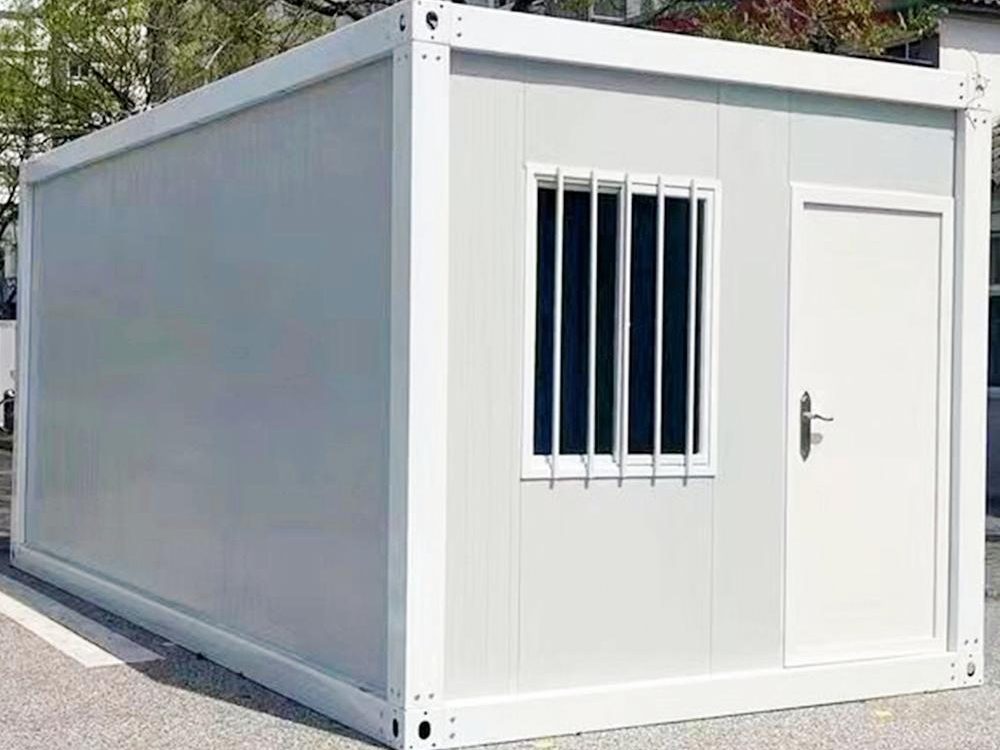

Базовый модуль 6 × 3 м: одно помещение, окно и дверь на длинной стороне. Берут под прорабскую, раздевалку, кладовую инструмента или комнату на одного-двух человек. В комплекте утеплённые стены и потолок, стальная дверь и готовая электрика. Модуль привозят деталями и собирают на месте, перевозить готовую коробку не нужно.

Размер

6 000 × 3 000 мм, высота 2 591, 2 791 или 2 991 мм на выбор

Планировка

одно помещение, окно и дверь на длинной стороне

Каркас

оцинкованная сталь: верхняя и нижняя рамы из квадратной трубы, стойки, угловые фитинги 7 мм; порошковая окраска

Стены

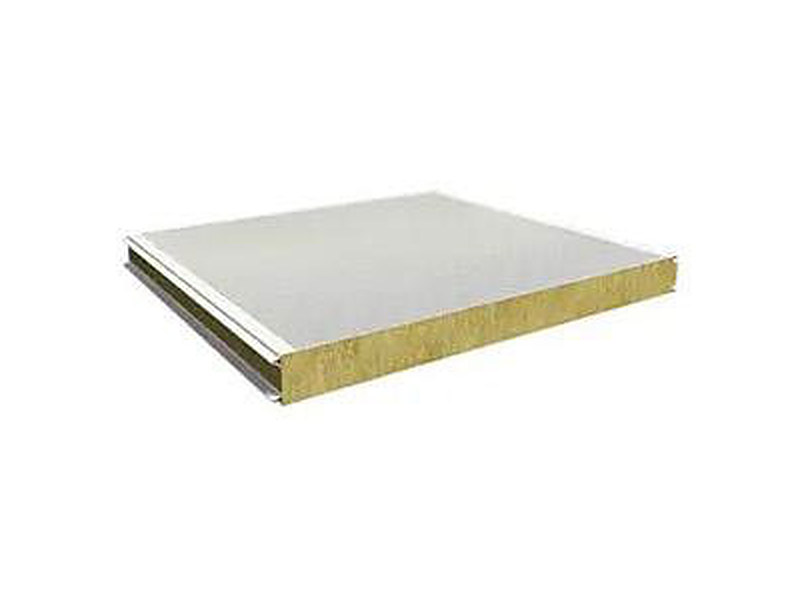

сэндвич-панель 50 мм: минеральная вата 50 кг/м³, сталь 0,25 мм с двух сторон, фактура «апельсиновая корка»

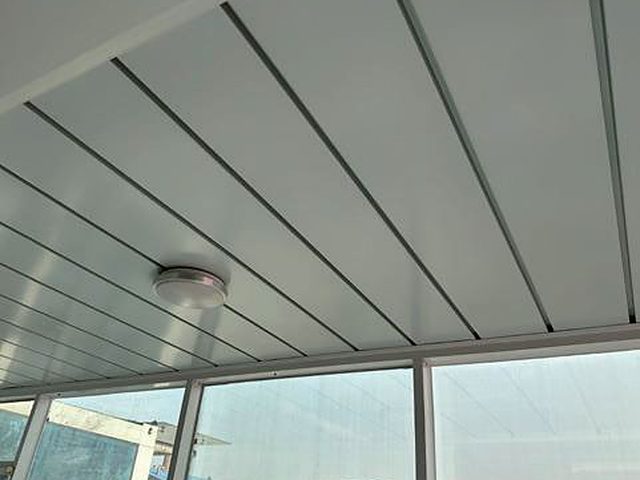

Кровля и потолок

стальной лист 0,4 мм; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита (18 мм по данным завода)

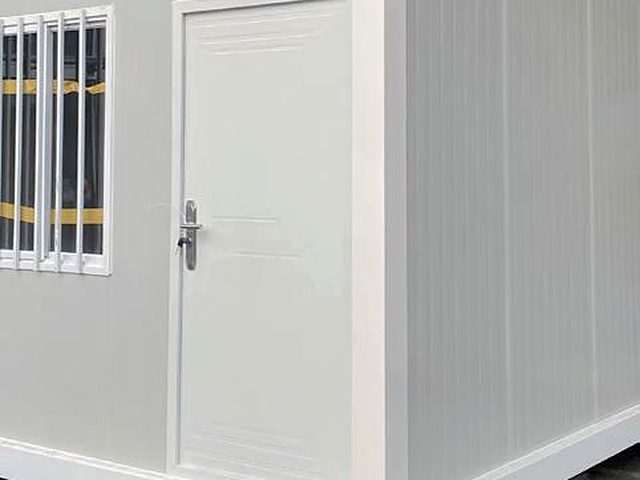

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм, стекло одинарное (по данным завода)

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 4, кондиционер 4, розетки 2,5, свет 1,5 мм²

Поставка

разобранным, по частям; собранный габарит 3 000 × 5 990 × 2 890 мм

Вес

около 1,5 т (по данным завода)

Что указать в заказе

высоту, цвет панелей, количество окон, число модулей

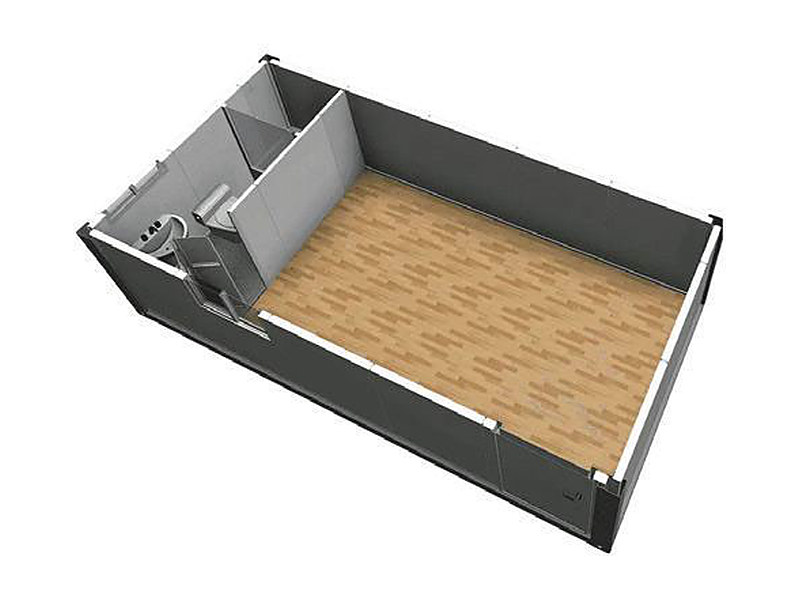

Тот же модуль 6 × 3 м, но у торца отгорожен санузел: на схеме каталога видны унитаз и раковина. Остальная часть свободна под комнату, кабинет или бытовое помещение небольшой бригады. В базовой комплектации модуля сантехника не перечислена, поэтому состав санузла и места подвода воды и стока фиксируем в заказе; сети подводят на месте.

Размер

6 000 × 3 000 мм, высота 2 591, 2 791 или 2 991 мм на выбор

Планировка

санузел за перегородкой у торца, остальное — свободное помещение

Каркас

оцинкованная сталь: верхняя и нижняя рамы из квадратной трубы, стойки, угловые фитинги 7 мм; порошковая окраска

Стены

сэндвич-панель 50 мм: минеральная вата 50 кг/м³, сталь 0,25 мм с двух сторон, фактура «апельсиновая корка»

Кровля и потолок

стальной лист 0,4 мм; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита (18 мм по данным завода)

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм, стекло одинарное (по данным завода)

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 4, кондиционер 4, розетки 2,5, свет 1,5 мм²

Поставка

разобранным, по частям; собранный габарит 3 000 × 5 990 × 2 890 мм

Вес

около 1,5 т (по данным завода)

Что указать в заказе

состав сантехники, места подвода воды и стока, высоту, цвет панелей

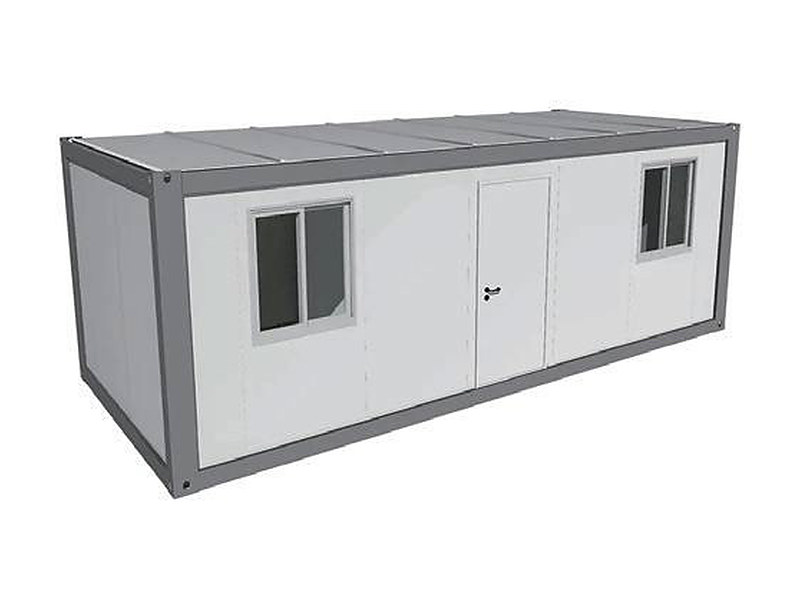

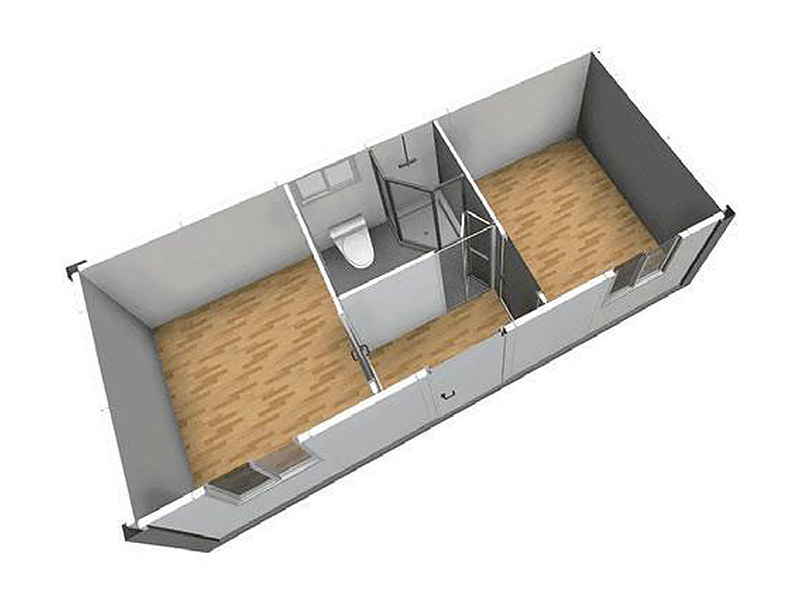

Вариант под небольшую вахтовую комнату или пост с отдыхом: две комнаты по краям, между ними санузел с душевой кабиной, вход посередине длинной стороны, окна смотрят в каждую комнату. В каталоге размер указан 6 968 × 6 000 мм, а на схеме показан один шестиметровый модуль, поэтому габарит и состав подтверждаем в расчёте.

Размер по каталогу

6 968 × 6 000 мм, высота 2 591, 2 791 или 2 991 мм (состав уточняем в расчёте)

Планировка

две комнаты, между ними санузел с душем, дверь по центру длинной стороны

Каркас

оцинкованная сталь: верхняя и нижняя рамы из квадратной трубы, стойки, угловые фитинги 7 мм; порошковая окраска

Стены

сэндвич-панель 50 мм: минеральная вата 50 кг/м³, сталь 0,25 мм с двух сторон, фактура «апельсиновая корка»

Кровля и потолок

стальной лист 0,4 мм; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита (18 мм по данным завода)

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм, стекло одинарное (по данным завода)

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 4, кондиционер 4, розетки 2,5, свет 1,5 мм²

Поставка

разобранным, по частям; собранный габарит 3 000 × 5 990 × 2 890 мм

Вес

около 1,5 т (по данным завода)

Что указать в заказе

состав сантехники, высоту, цвет панелей, число модулей

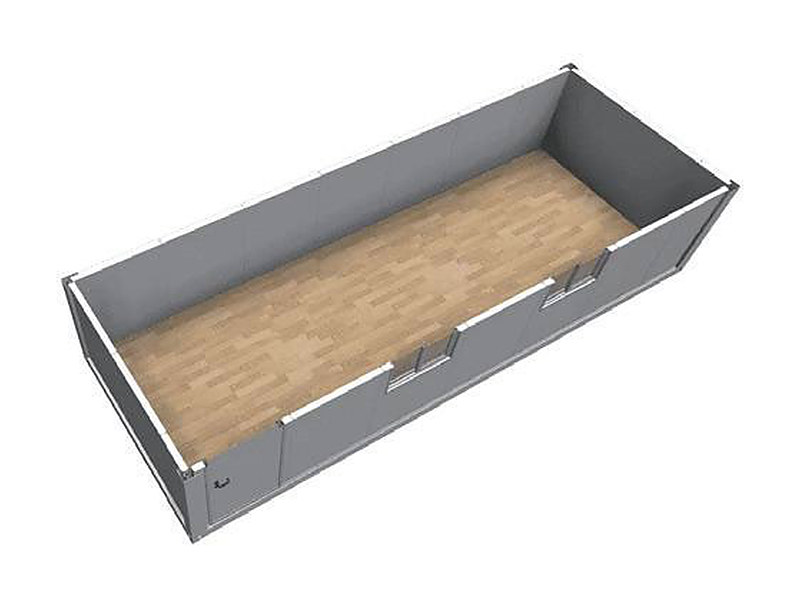

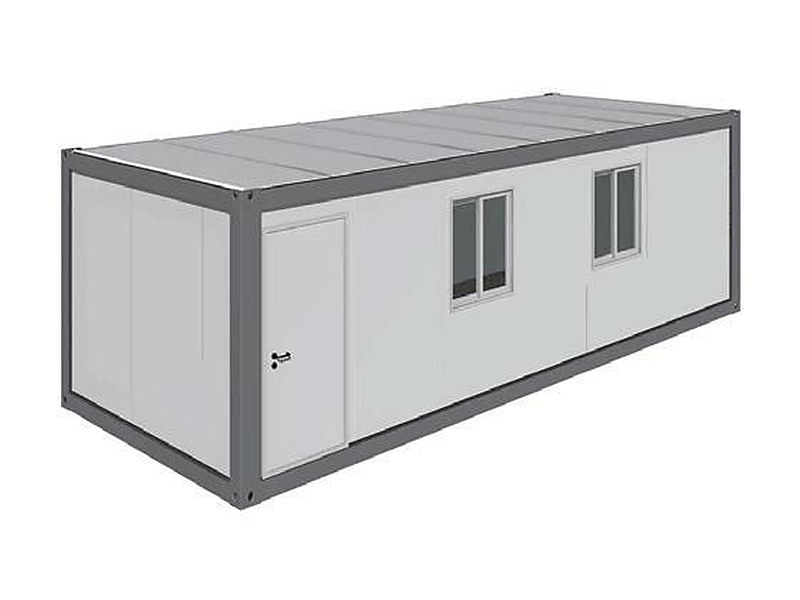

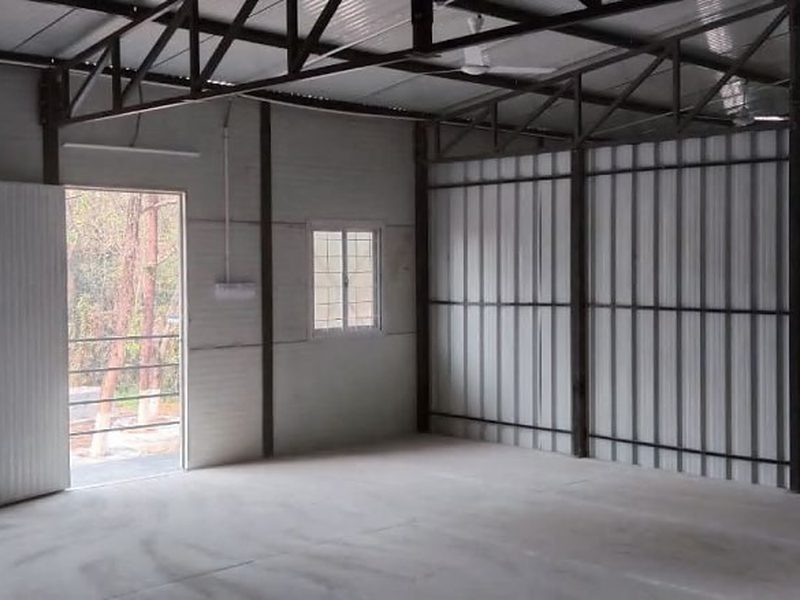

Помещение без перегородок: дверь на торце, два окна на длинной стороне. Годится под класс, столовую, склад или как основа для своей планировки: перегородки и санузел обсуждаем при подборе. В каталоге размер указан 7 938 × 6 000 мм; как и у типа 3, габарит и состав подтверждаем в расчёте.

Размер по каталогу

7 938 × 6 000 мм, высота 2 591, 2 791 или 2 991 мм (состав уточняем в расчёте)

Планировка

свободное помещение, дверь на торце, два окна на длинной стороне

Каркас

оцинкованная сталь: верхняя и нижняя рамы из квадратной трубы, стойки, угловые фитинги 7 мм; порошковая окраска

Стены

сэндвич-панель 50 мм: минеральная вата 50 кг/м³, сталь 0,25 мм с двух сторон, фактура «апельсиновая корка»

Кровля и потолок

стальной лист 0,4 мм; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита (18 мм по данным завода)

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм, стекло одинарное (по данным завода)

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 4, кондиционер 4, розетки 2,5, свет 1,5 мм²

Поставка

разобранным, по частям; собранный габарит 3 000 × 5 990 × 2 890 мм

Вес

около 1,5 т (по данным завода)

Что указать в заказе

нужные перегородки, высоту, цвет панелей, число модулей

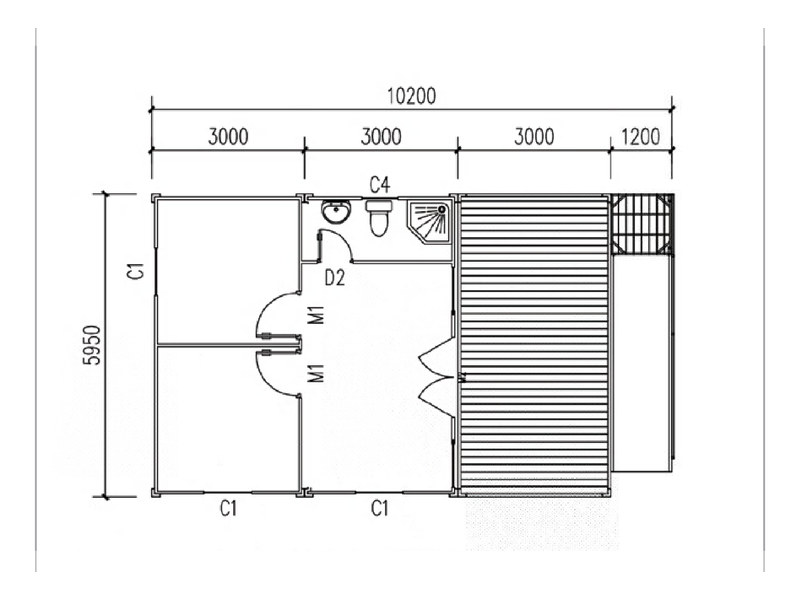

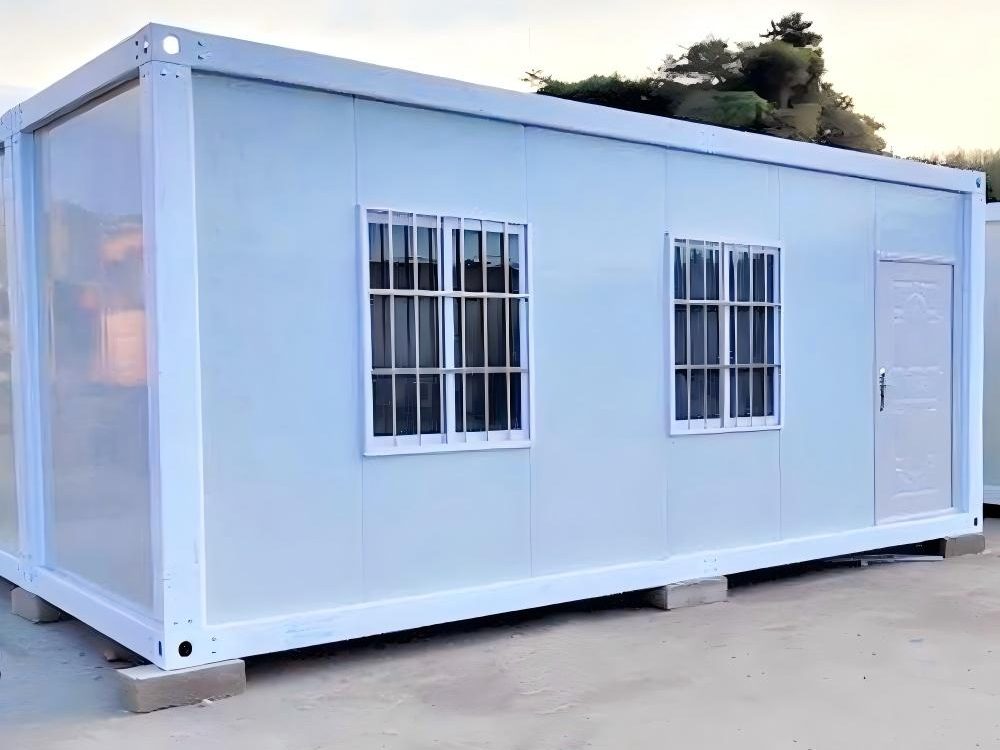

Планировка из каталога на модулях шириной 3 000 мм: две жилые комнаты с общим входом, холл, санузел с душем, раковиной и унитазом, а третий модуль остаётся открытой террасой со ступенями. Габарит 10 200 × 5 950 мм. Берут под жильё небольшой бригады или офис с зоной отдыха.

Габарит

10 200 × 5 950 мм: три модуля шириной 3 000 мм и ступени 1 200 мм

Состав

две комнаты, холл, санузел с душем, открытая терраса

Каркас

оцинкованная сталь: верхняя и нижняя рамы из квадратной трубы, стойки, угловые фитинги 7 мм; порошковая окраска

Стены

сэндвич-панель 50 мм: минеральная вата 50 кг/м³, сталь 0,25 мм с двух сторон, фактура «апельсиновая корка»

Кровля и потолок

стальной лист 0,4 мм; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита (18 мм по данным завода)

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм, стекло одинарное (по данным завода)

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 4, кондиционер 4, розетки 2,5, свет 1,5 мм²

Поставка

разобранным, по частям; собранный габарит 3 000 × 5 990 × 2 890 мм

Вес

около 1,5 т (по данным завода)

Что указать в заказе

число комнат, состав санузла, цвет и высоту модулей

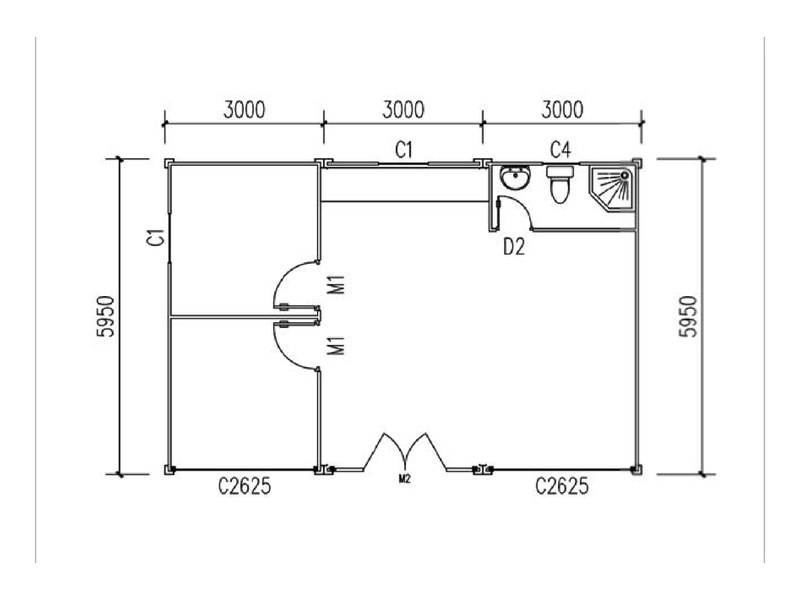

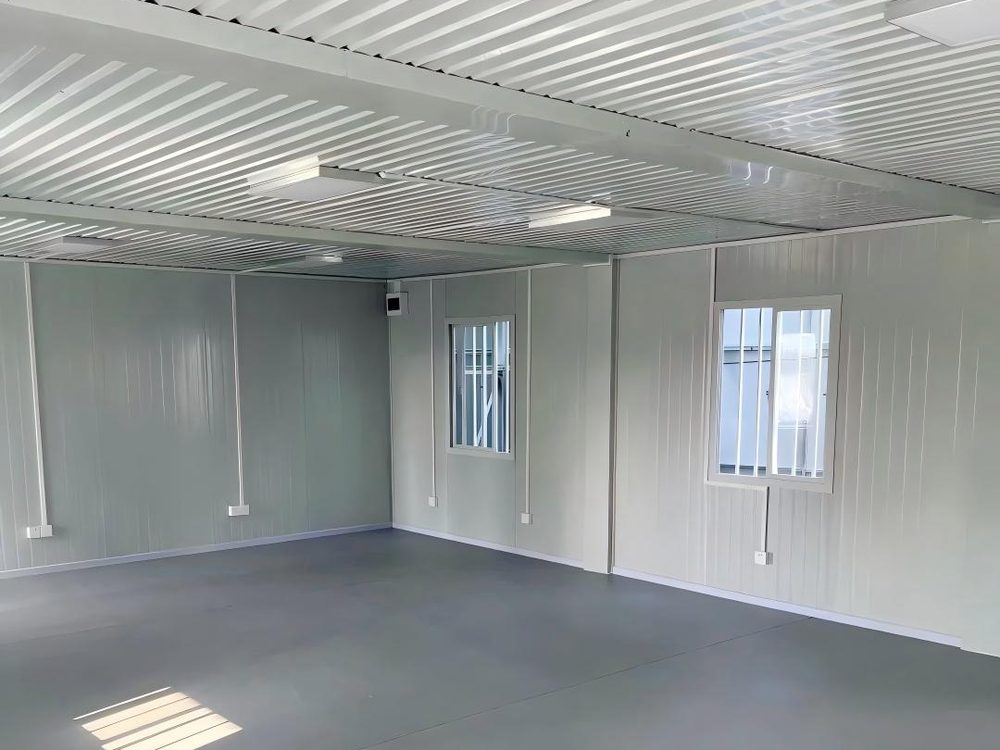

Три модуля в ряд: слева две небольшие комнаты, справа большой зал с санузлом в углу и двустворчатым входом. Подходит под офис, класс, столовую с подсобкой или штаб на стройке. Габарит 9 000 × 5 950 мм; расположение стен и проёмов под ваш проект обсуждаем при подборе.

Габарит

9 000 × 5 950 мм: три модуля шириной 3 000 мм

Состав

две комнаты, зал, санузел, двустворчатый вход

Каркас

оцинкованная сталь: верхняя и нижняя рамы из квадратной трубы, стойки, угловые фитинги 7 мм; порошковая окраска

Стены

сэндвич-панель 50 мм: минеральная вата 50 кг/м³, сталь 0,25 мм с двух сторон, фактура «апельсиновая корка»

Кровля и потолок

стальной лист 0,4 мм; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита (18 мм по данным завода)

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм, стекло одинарное (по данным завода)

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 4, кондиционер 4, розетки 2,5, свет 1,5 мм²

Поставка

разобранным, по частям; собранный габарит 3 000 × 5 990 × 2 890 мм

Вес

около 1,5 т (по данным завода)

Что указать в заказе

расположение перегородок и проёмов, состав санузла, высоту модулей

План второго этажа блока из каталога: две спальни слева, гостиная с лестницей в центре, санузел 1 600 × 1 450 мм и открытая терраса справа. Ширина по плану 9 020 мм. Такой блок ставят под гостиницу, общежитие или офис с жильём; второй этаж монтируют краном, а основание и этажность проверяем расчётом.

Габарит

ширина 9 020 мм, модули шириной 3 000 мм

Состав второго этажа

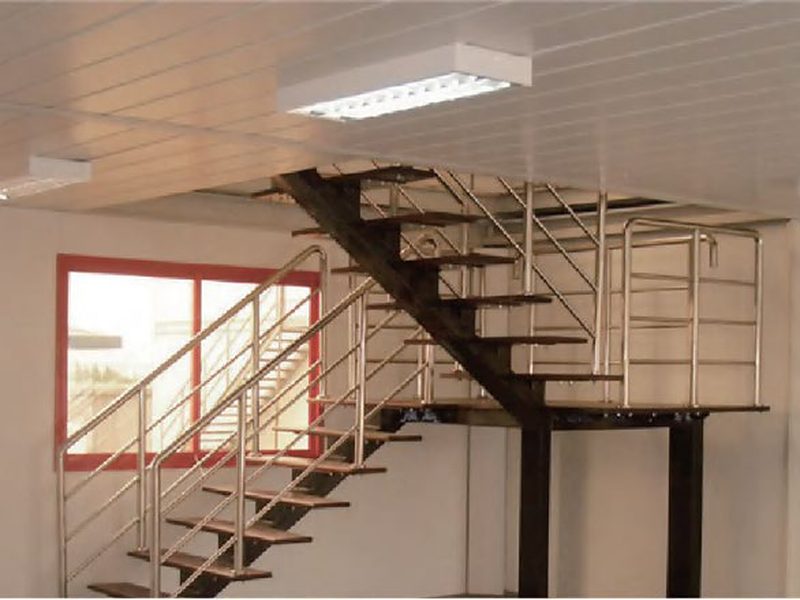

две спальни, гостиная, санузел 1 600 × 1 450 мм, лестница, терраса

Каркас

оцинкованная сталь: верхняя и нижняя рамы из квадратной трубы, стойки, угловые фитинги 7 мм; порошковая окраска

Стены

сэндвич-панель 50 мм: минеральная вата 50 кг/м³, сталь 0,25 мм с двух сторон, фактура «апельсиновая корка»

Кровля и потолок

стальной лист 0,4 мм; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита (18 мм по данным завода)

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм, стекло одинарное (по данным завода)

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 4, кондиционер 4, розетки 2,5, свет 1,5 мм²

Поставка

разобранным, по частям; собранный габарит 3 000 × 5 990 × 2 890 мм

Вес

около 1,5 т (по данным завода)

Что указать в заказе

число этажей, назначение комнат, снеговой район объекта

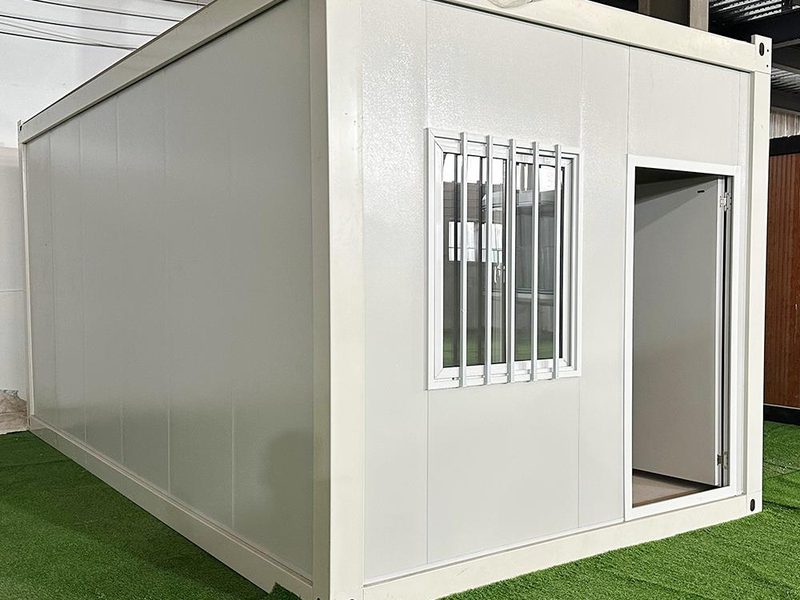

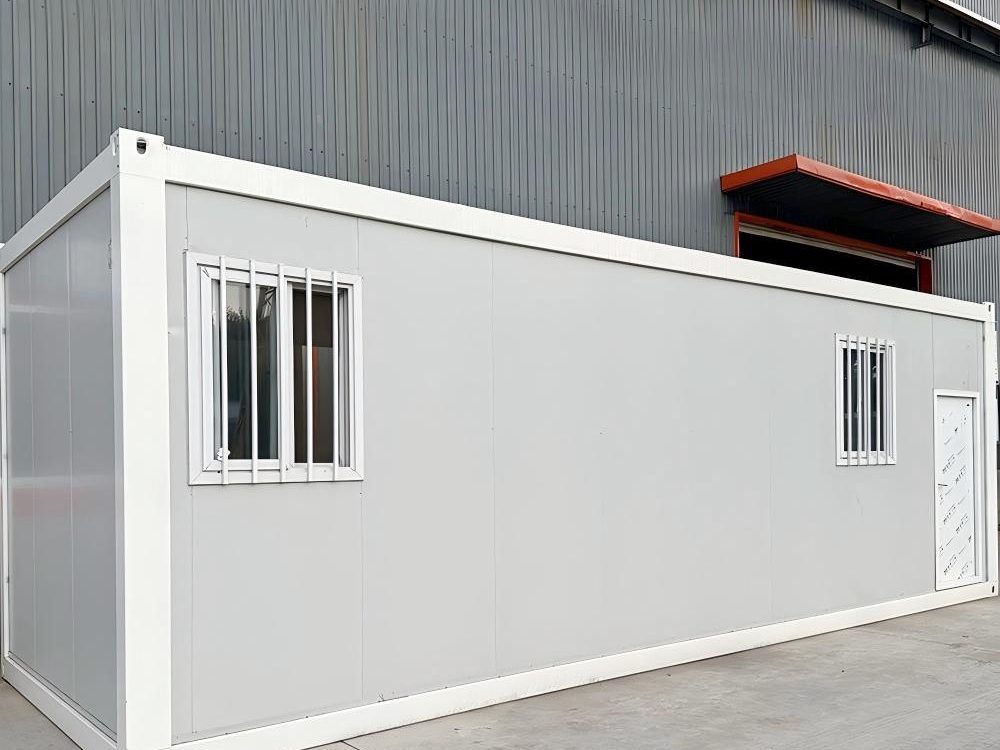

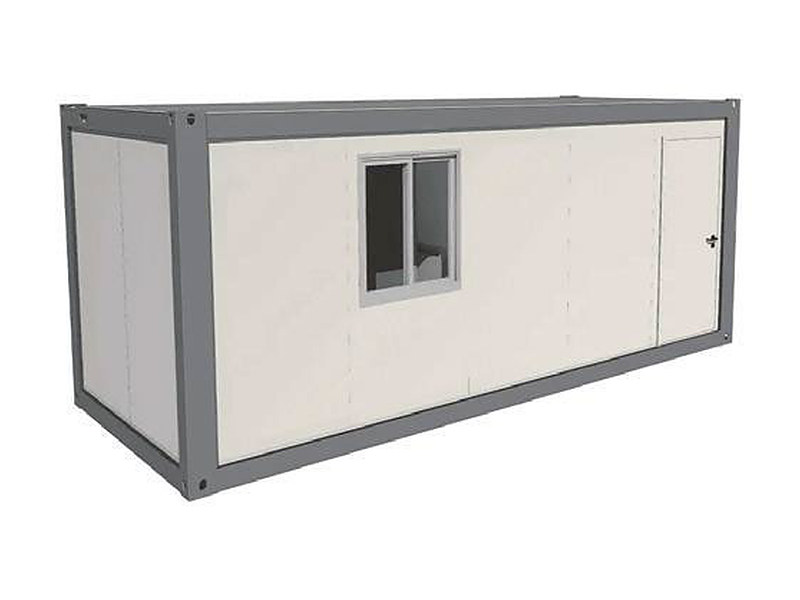

Модуль 6 × 2,4 м: одно помещение, окно и дверь на одной длинной стороне. Основа для прорабской, бытового городка или склада. В упаковке это пакет высотой 520 мм (с панелью 50 мм) или 620 мм (с панелью 75 мм), в собранном виде — 5 800 × 2 438 × 2 896 мм. Ширина 2 438 мм — габарит морского контейнера, поэтому пакеты едут в контейнере и на обычной платформе без негабарита.

Размер модуля

длина 6 000 или 6 058 мм, ширина 2 438 мм, высота 2 591, 2 791 или 2 991 мм

Планировка

одно помещение, окно и дверь на одной длинной стороне

Каркас

оцинкованная сталь: рамы, стойки, угловые фитинги 7 мм; порошковая окраска; оцинкованные болты

Стены

сэндвич-панель 50 или 75 мм: в таблице комплектации минвата 50 кг/м³ и сталь 0,25 мм, на схеме каталога — EPS; утеплитель фиксируем в заказе

Кровля и потолок

стальной лист 0,4 мм с замком 360°; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита, сверху ПВХ-покрытие 1,0 мм

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм; тип стекла каталог не указывает (у разборного модуля одинарное), уточняем в заказе

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 4, кондиционер 4, розетки 2,5, свет 1,5 мм²

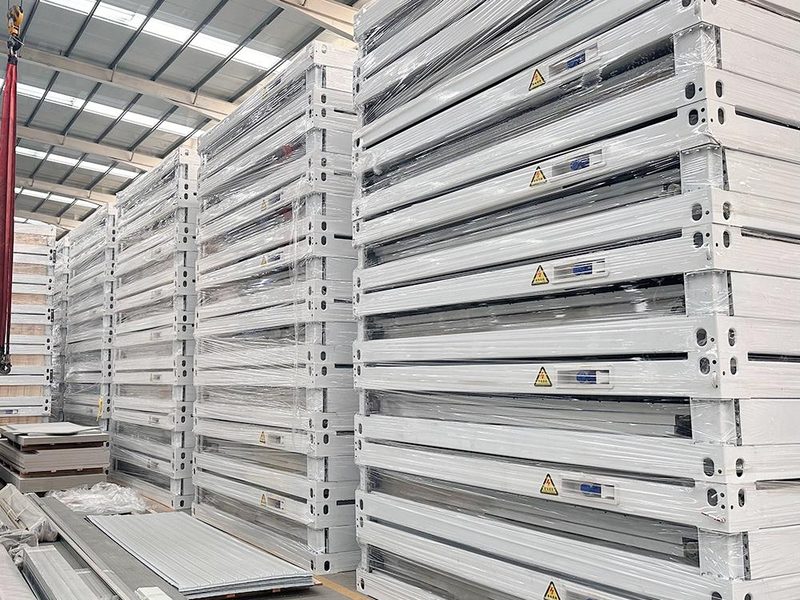

В упаковке

5 800 × 2 438 × 520 мм (панель 50 мм) или × 620 мм (панель 75 мм)

Собранный габарит

5 800 × 2 438 × 2 896 мм

Погрузка

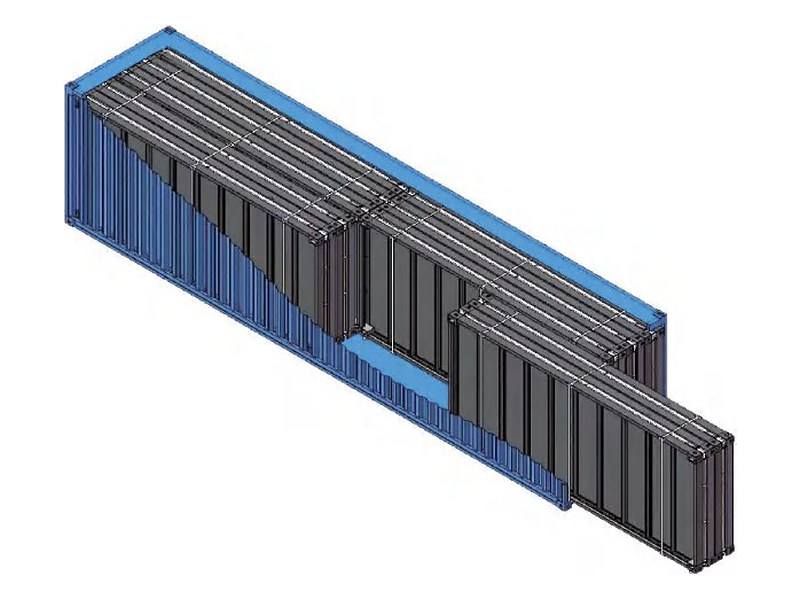

8 модулей плашмя в 40-футовый высокий контейнер, 6 — в сборе россыпью, 4 — в 20-футовый контейнер SOC

Срок службы

свыше 20 лет по заявлению завода

Что указать в заказе

высоту, панель 50 или 75 мм, утеплитель, остекление, число модулей

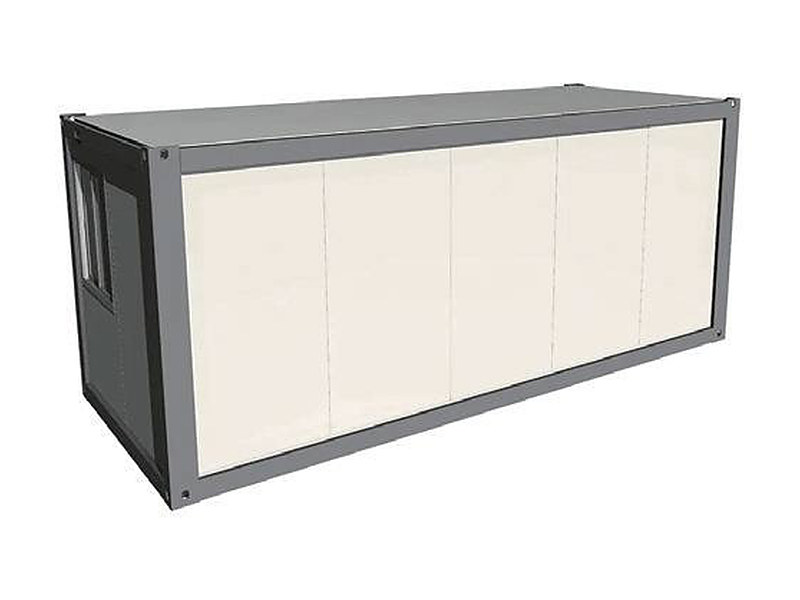

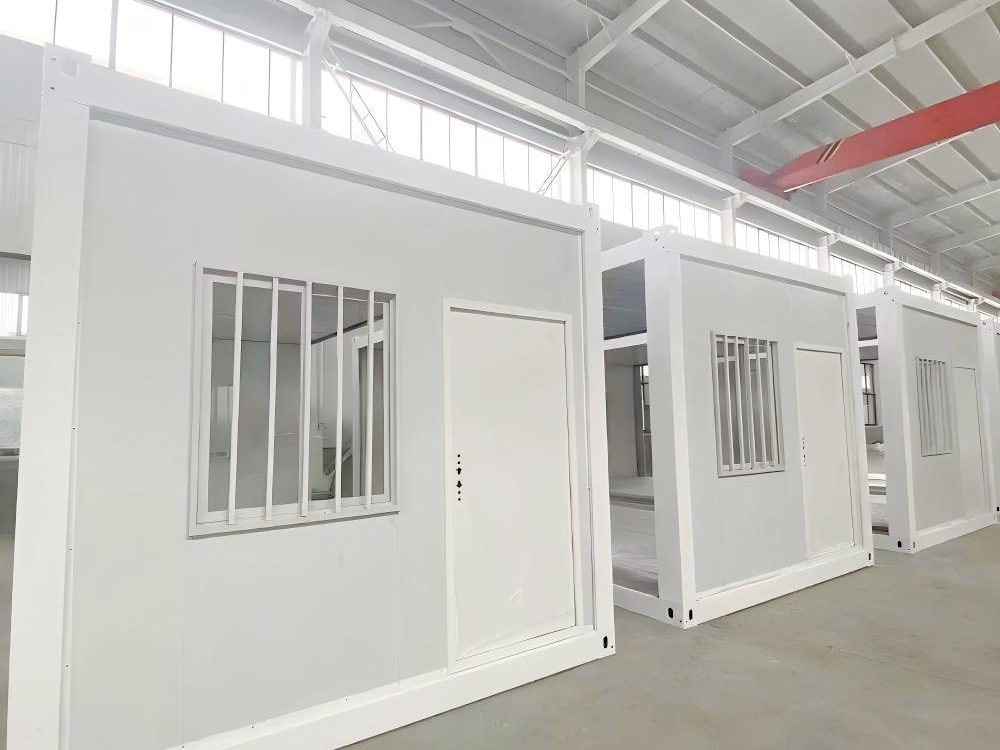

Тот же модуль, у которого лицевая длинная стена глухая, из пяти панелей; окно стоит на торце, а дверь и окно — на обратной длинной стене. Удобно, когда модули ставят в длинный ряд лицевой стеной наружу: общежитие, склад, ряд кладовых. В упаковке тот же пакет 5 800 × 2 438 мм, высотой 520 или 620 мм; в 40-футовый контейнер входит до восьми штук.

Размер модуля

длина 6 000 или 6 058 мм, ширина 2 438 мм, высота 2 591, 2 791 или 2 991 мм

Планировка

лицевая длинная стена глухая, окно на торце, дверь и окно на обратной стене

Каркас

оцинкованная сталь: рамы, стойки, угловые фитинги 7 мм; порошковая окраска; оцинкованные болты

Стены

сэндвич-панель 50 или 75 мм: в таблице комплектации минвата 50 кг/м³ и сталь 0,25 мм, на схеме каталога — EPS; утеплитель фиксируем в заказе

Кровля и потолок

стальной лист 0,4 мм с замком 360°; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита, сверху ПВХ-покрытие 1,0 мм

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм; тип стекла каталог не указывает (у разборного модуля одинарное), уточняем в заказе

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 4, кондиционер 4, розетки 2,5, свет 1,5 мм²

В упаковке

5 800 × 2 438 × 520 мм (панель 50 мм) или × 620 мм (панель 75 мм)

Собранный габарит

5 800 × 2 438 × 2 896 мм

Погрузка

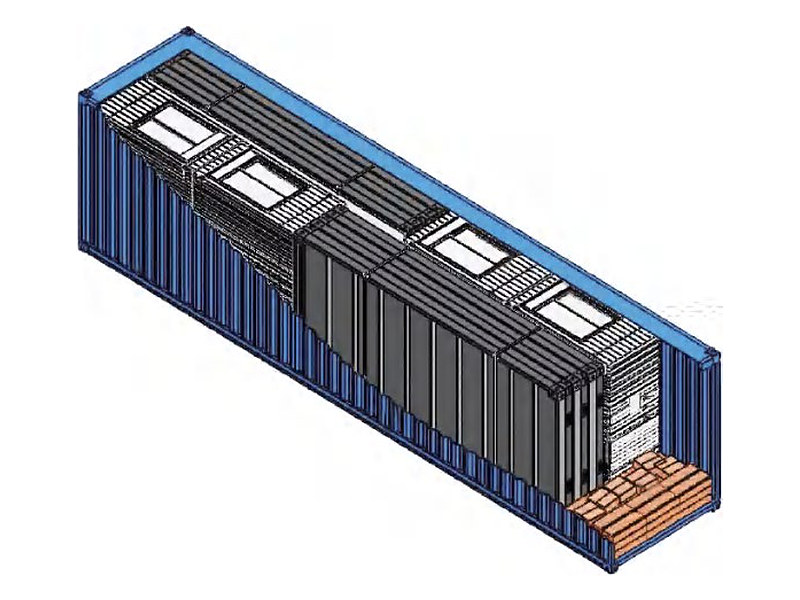

8 модулей плашмя в 40-футовый высокий контейнер, 6 — в сборе россыпью, 4 — в 20-футовый контейнер SOC

Срок службы

свыше 20 лет по заявлению завода

Что указать в заказе

высоту, панель 50 или 75 мм, расположение проёмов, число модулей

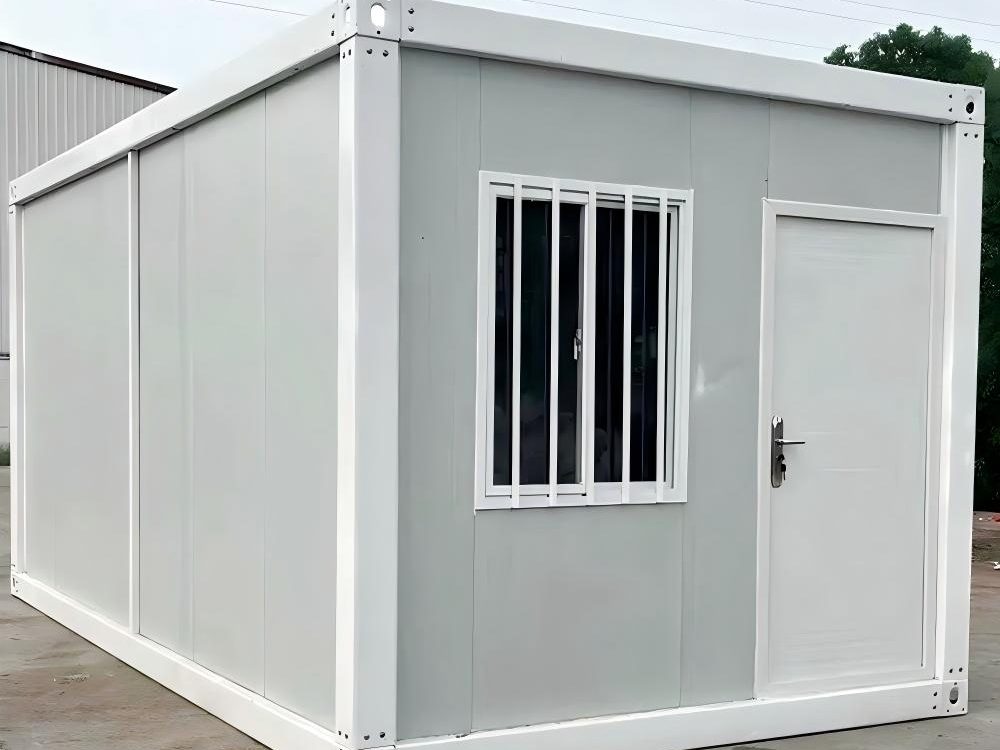

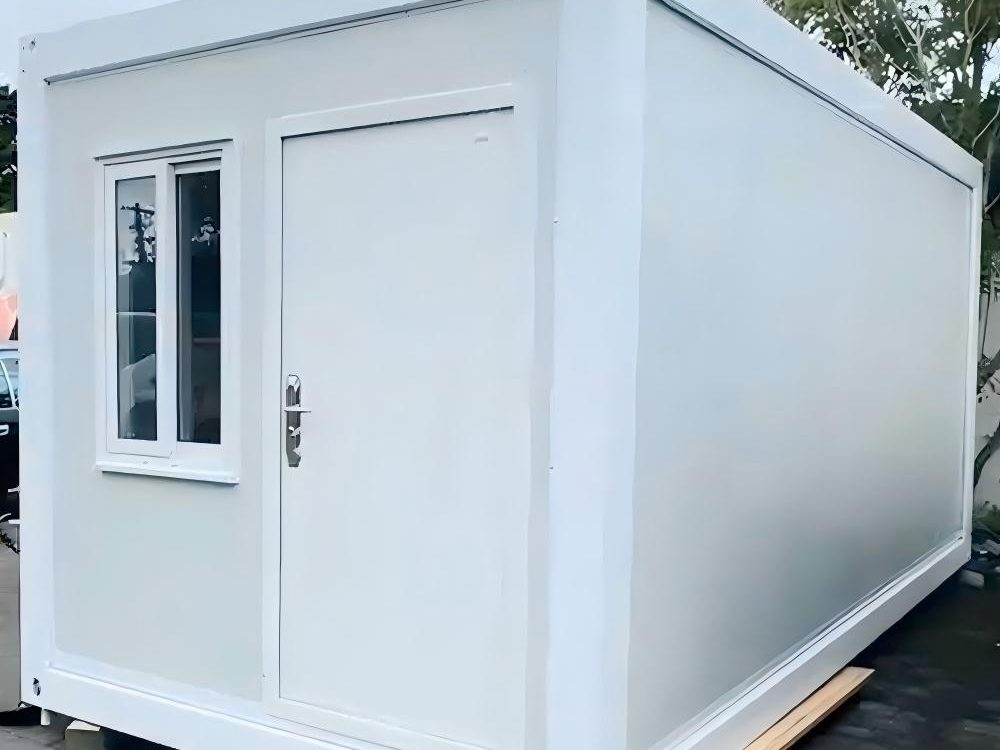

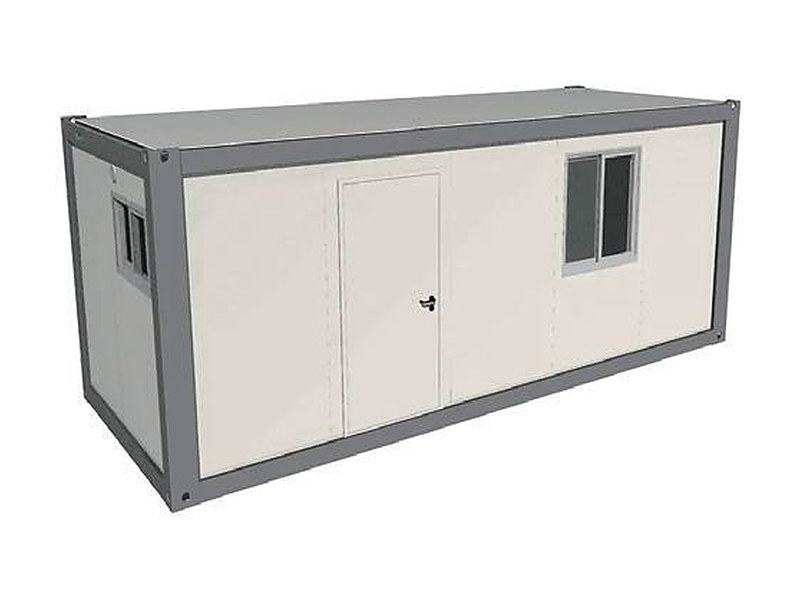

Модуль с санузлом в углу за перегородкой: на схеме каталога унитаз и раковина, дверь и окно — на длинной стороне, ещё одно окно на торце. Берут как автономную бытовую единицу: вахтовая комната с санузлом, медпункт, пост с отдыхом. Воду и канализацию подводят на месте; тип стекла каталог не указывает (у разборного модуля оно одинарное), поэтому для зимы двойной стеклопакет просите сразу.

Размер модуля

длина 6 000 или 6 058 мм, ширина 2 438 мм, высота 2 591, 2 791 или 2 991 мм

Планировка

санузел в углу за перегородкой, дверь и окно на длинной стороне, окно на торце

Каркас

оцинкованная сталь: рамы, стойки, угловые фитинги 7 мм; порошковая окраска; оцинкованные болты

Стены

сэндвич-панель 50 или 75 мм: в таблице комплектации минвата 50 кг/м³ и сталь 0,25 мм, на схеме каталога — EPS; утеплитель фиксируем в заказе

Кровля и потолок

стальной лист 0,4 мм с замком 360°; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита, сверху ПВХ-покрытие 1,0 мм

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм; тип стекла каталог не указывает (у разборного модуля одинарное), уточняем в заказе

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 4, кондиционер 4, розетки 2,5, свет 1,5 мм²

В упаковке

5 800 × 2 438 × 520 мм (панель 50 мм) или × 620 мм (панель 75 мм)

Собранный габарит

5 800 × 2 438 × 2 896 мм

Погрузка

8 модулей плашмя в 40-футовый высокий контейнер, 6 — в сборе россыпью, 4 — в 20-футовый контейнер SOC

Срок службы

свыше 20 лет по заявлению завода

Что указать в заказе

состав сантехники, высоту, панель 50 или 75 мм, остекление, число модулей

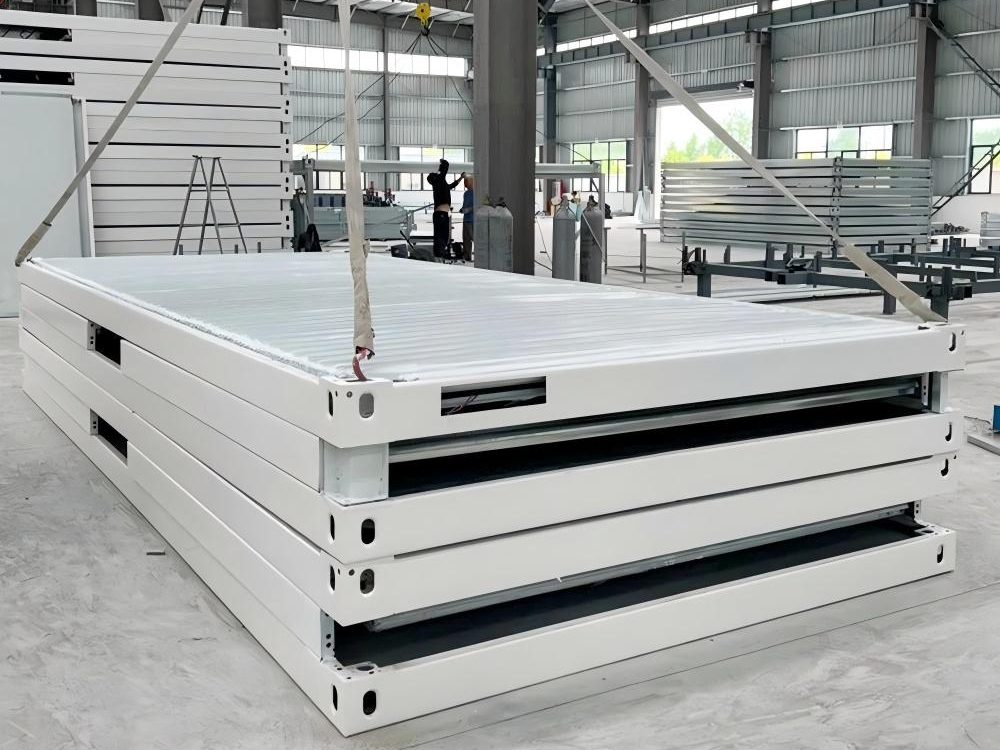

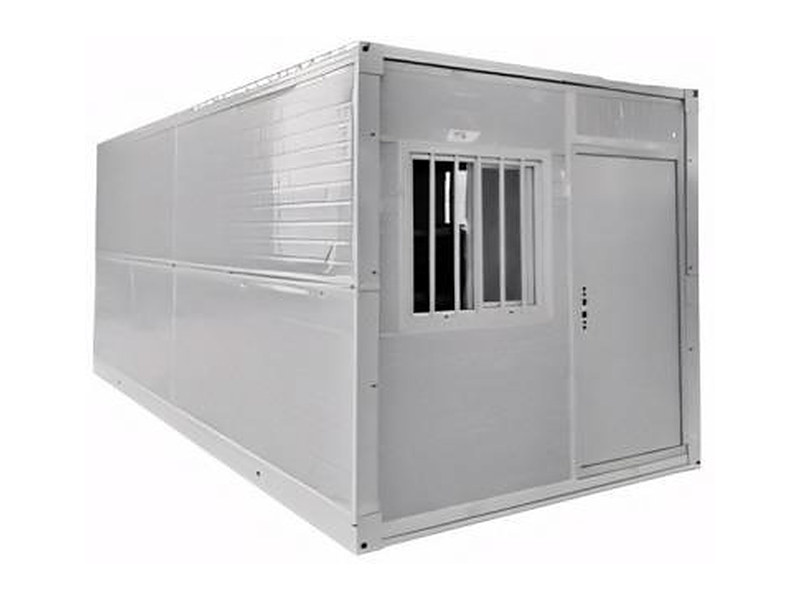

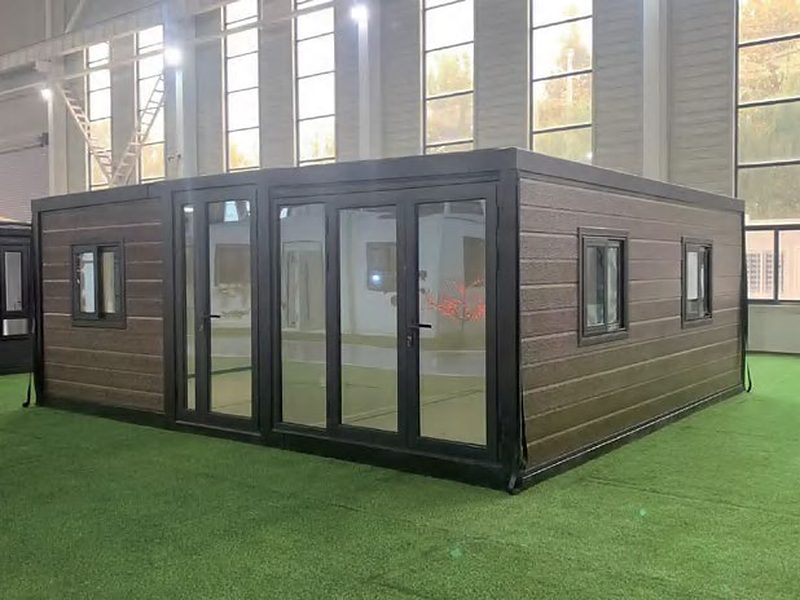

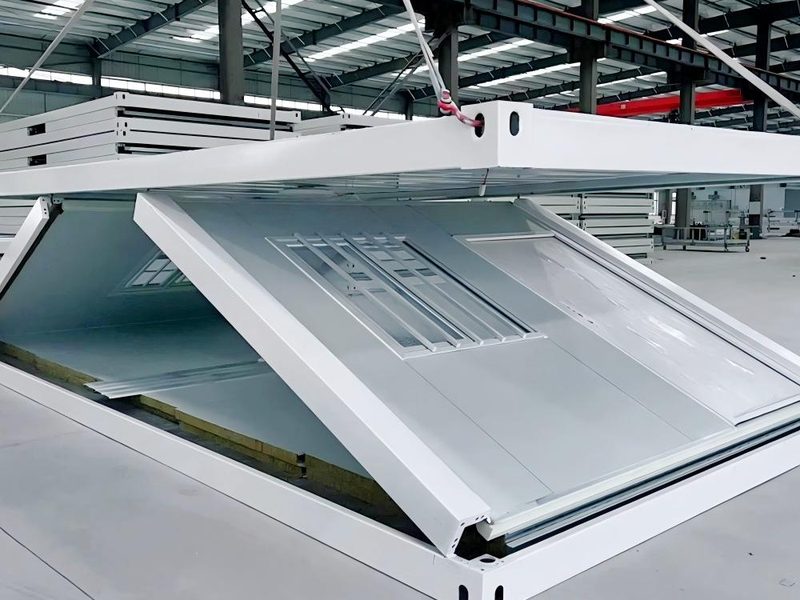

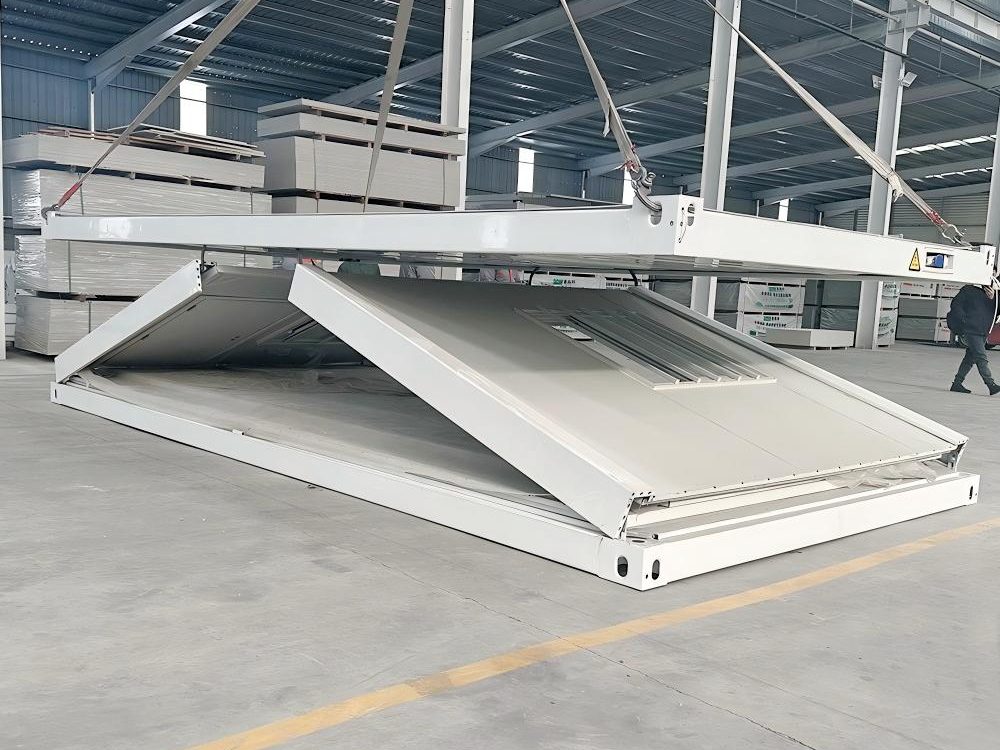

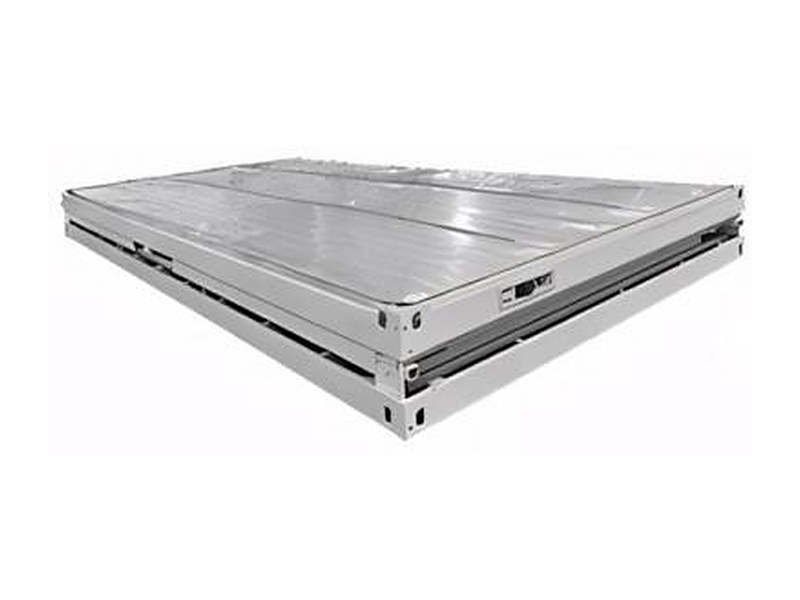

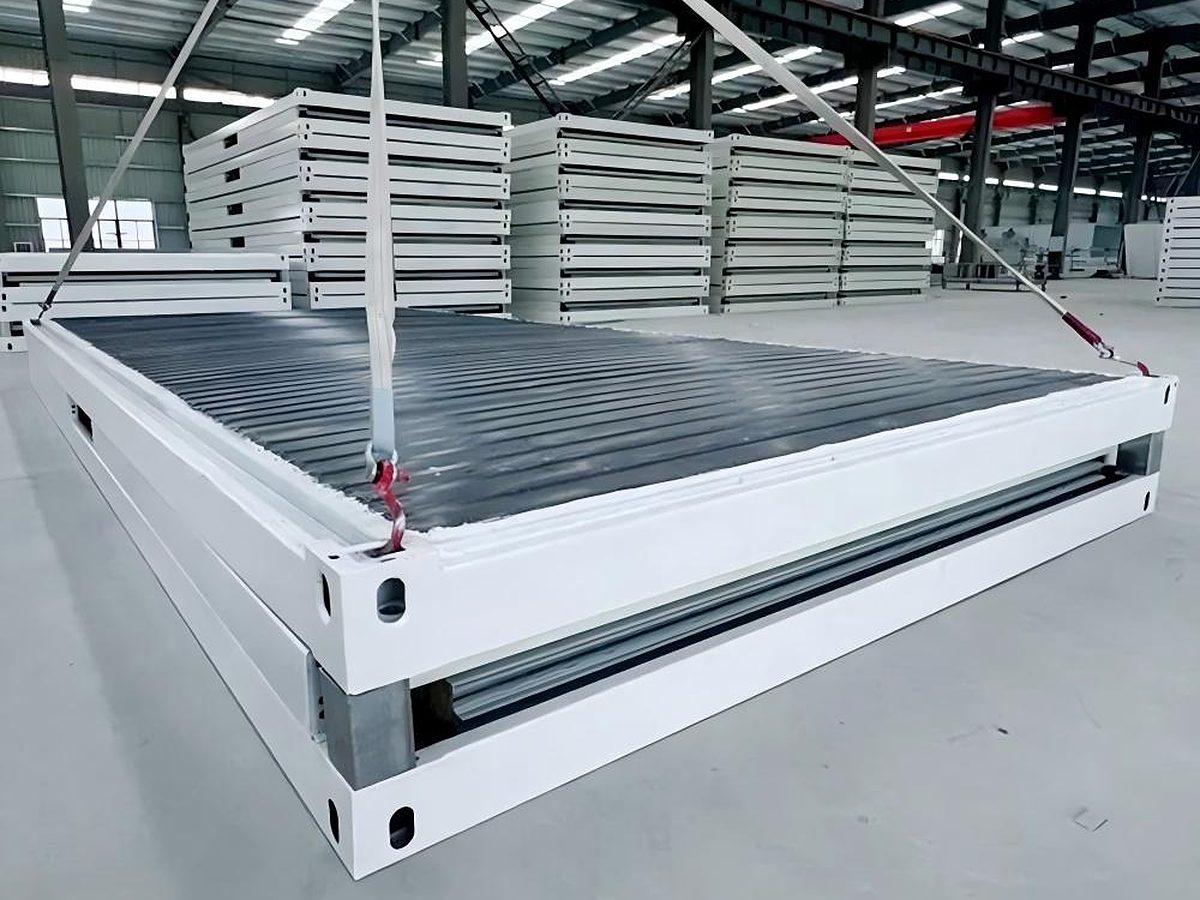

Складывается на роликовых шарнирах в плоский пакет: десять минут на складывание, высота пакета 565 мм при панели 50 мм и 640 мм при 75 мм. Ширина 2 438 мм, как у контейнера, поэтому пакеты едут стопкой на обычной платформе. Подходит бригадам, которые меняют площадку каждый сезон: модуль не разбирают на детали, его складывают целиком.

Тип складывания

роликовые шарниры, скользящие

Время складывания

10 минут по данным каталога

Каркас

оцинкованная сталь: рамы, стойки, угловые фитинги 7 мм, усиленные шарниры; порошковая окраска

Стены

сэндвич-панель 50 или 75 мм: минвата 80 кг/м³, сталь 0,3 мм с двух сторон, «апельсиновая корка»

Кровля и потолок

стальной лист 0,4 мм с замком 360°; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита, сверху ПВХ-покрытие 1,6 мм

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм; тип стекла каталог не указывает (у разборного модуля одинарное), уточняем в заказе

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 6, кондиционер 4, розетки 2,5, свет 1,5 мм²

Сложенный

5 800 × 2 438 × 565 мм (панель 50 мм) или × 640 мм (панель 75 мм)

Раскрытый

5 800 × 2 438 × 2 530 мм

Ресурс

не менее 100 складываний, штабель до трёх ярусов, срок службы 15 лет по каталогу

Что указать в заказе

панель 50 или 75 мм, утеплитель, остекление, число модулей

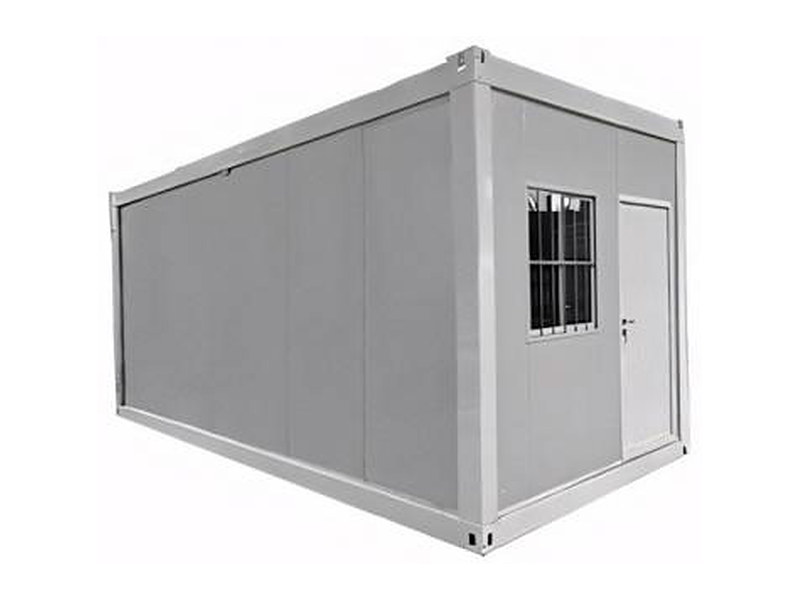

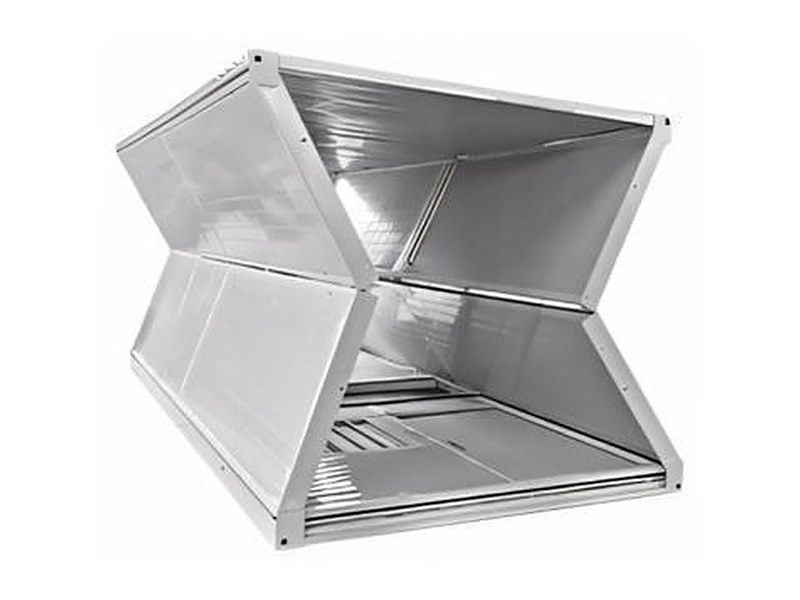

Здесь складываются стены: пятнадцать минут на складывание, тот же пакет высотой 565 или 640 мм и тот же габарит 5 800 × 2 438 мм. Главная разница с типом Z — в механике складывания. Подробная таблица комплектации в каталоге дана для типа Z, поэтому утеплитель, отделку и электрику X-модуля фиксируем с заводом в заказе.

Тип складывания

складываются стены

Время складывания

15 минут по данным каталога

Каркас

оцинкованная сталь: рамы, стойки, угловые фитинги 7 мм, усиленные шарниры; порошковая окраска

Стены

сэндвич-панель 50 или 75 мм: минвата 80 кг/м³, сталь 0,3 мм с двух сторон, «апельсиновая корка»

Кровля и потолок

стальной лист 0,4 мм с замком 360°; стекловата 75 мм (14 кг/м³); плёнка PE 1,0 мм; потолок — стальная панель

Пол

цементно-волокнистая плита, сверху ПВХ-покрытие 1,6 мм

Дверь и окно

стальная дверь; окно ПВХ 925 × 1 130 мм; тип стекла каталог не указывает (у разборного модуля одинарное), уточняем в заказе

Электрика

щиток, УЗО и автомат 32 А, промышленная розетка 32 А, три розетки, выключатель, два светильника; сечения проводов: ввод 6, кондиционер 4, розетки 2,5, свет 1,5 мм²

Сложенный

5 800 × 2 438 × 565 мм (панель 50 мм) или × 640 мм (панель 75 мм)

Раскрытый

5 800 × 2 438 × 2 530 мм

Ресурс

не менее 100 складываний, штабель до трёх ярусов, срок службы 15 лет по каталогу

Что указать в заказе

панель 50 или 75 мм, утеплитель, остекление, число модулей

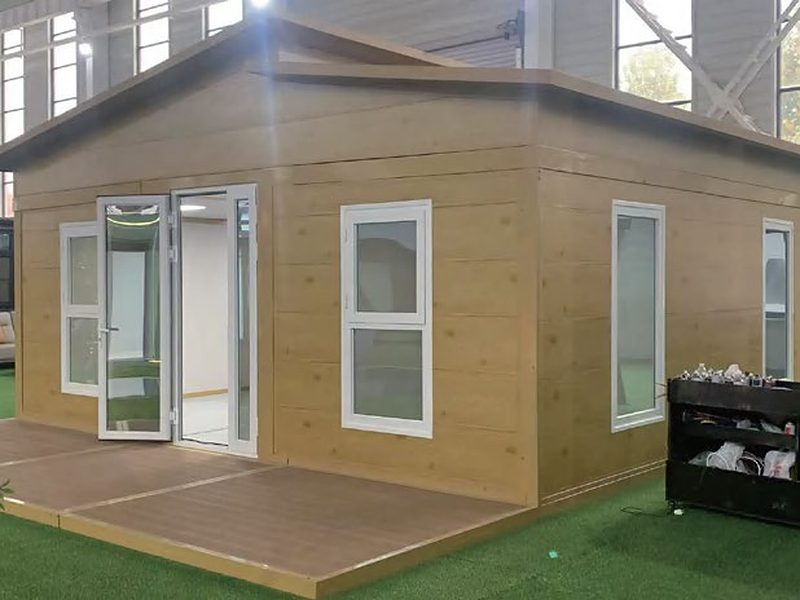

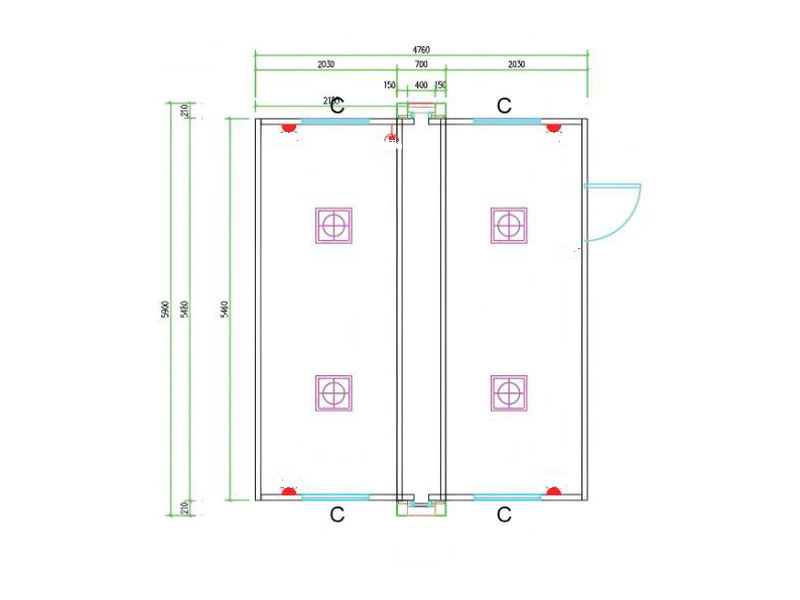

Самый компактный раскладной дом: в дороге узкий ящик шириной 700 мм, на площадке зал около 28 м² (5,9 × 4,76 м). Планировка из каталога — одна гостиная. Берут под офис на площадке, павильон, пункт выдачи или дачную комнату. Крылья раскрывают на месте по заводской схеме из четырёх шагов.

В дороге

5 900 × 700 × 2 480 мм

Раскрытый

5 900 × 4 760 × 2 480 мм, около 28 м²

Планировка

одно помещение — гостиная

Окна, свет, дверь

четыре окна 930 × 900 мм, шесть светильников LED, одна стальная дверь

Каркас

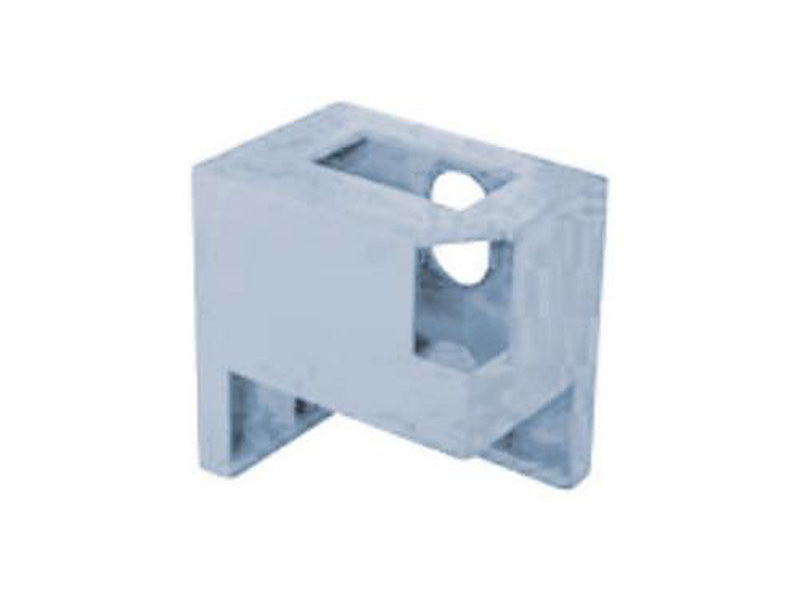

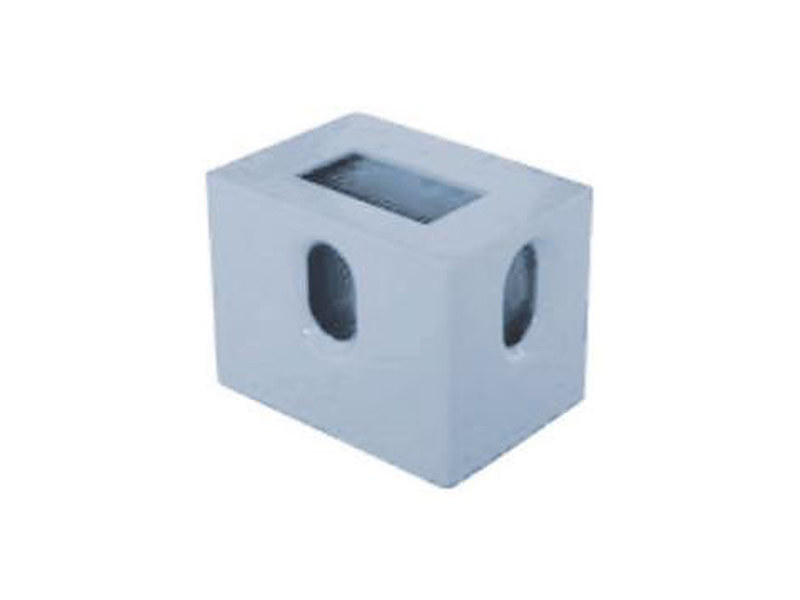

оцинкованная сталь: нижняя и верхняя рамы с угловыми фитингами 5 мм, стойки, усиленные шарниры

Стены

сэндвич-панель 75 мм (минвата 80 кг/м³, EPS или полиуретан на выбор; стандарт — EPS 10 кг/м³), перегородки 50 мм

Кровля

сэндвич-панель 75 мм, тот же утеплитель, что у стен

Пол

в центре цементно-волокнистая плита 18 мм, на крыльях бамбуковая фанера 18 мм, сверху пластик 2,0 мм

Электрика

автоматы с УЗО 2P63A, 2P32A и 2P16A, светильники LED; сечения проводов: ввод 6, кондиционер 4, розетки 2,5, свет 1,5 мм²; тип розеток — по стандарту заказчика

Окна и дверь

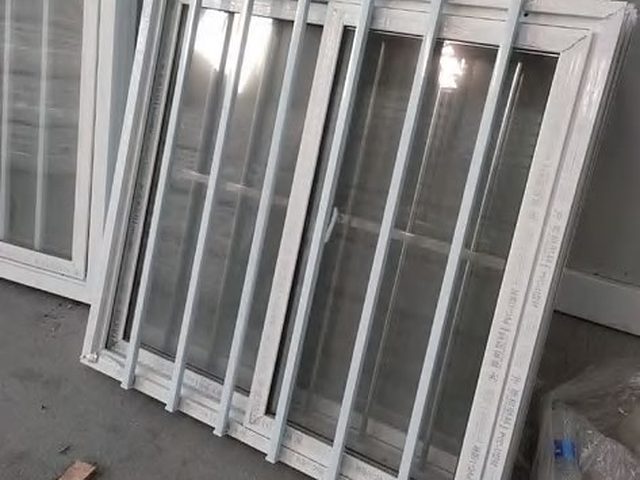

окна ПВХ с двойным стеклопакетом (можно алюминиевые с терморазрывом); дверь стальная

Основание

простое: бетонные блоки (по данным завода, 12 штук)

Сборка

по заводской схеме из четырёх шагов: плоская упаковка, раскрытие крыши, установка стен, готовый дом; по данным завода — около 2 часов на комплект

Вес

около 3,2 т (по данным завода, зависит от размера и отделки)

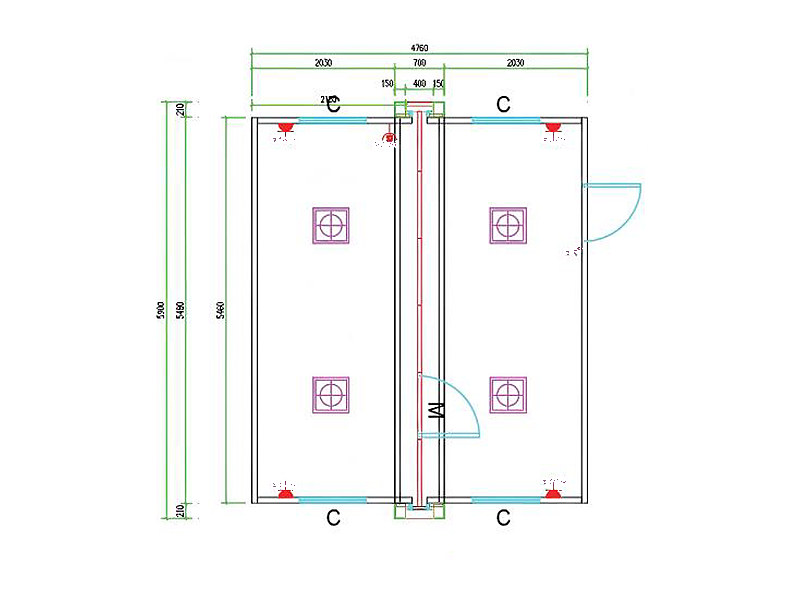

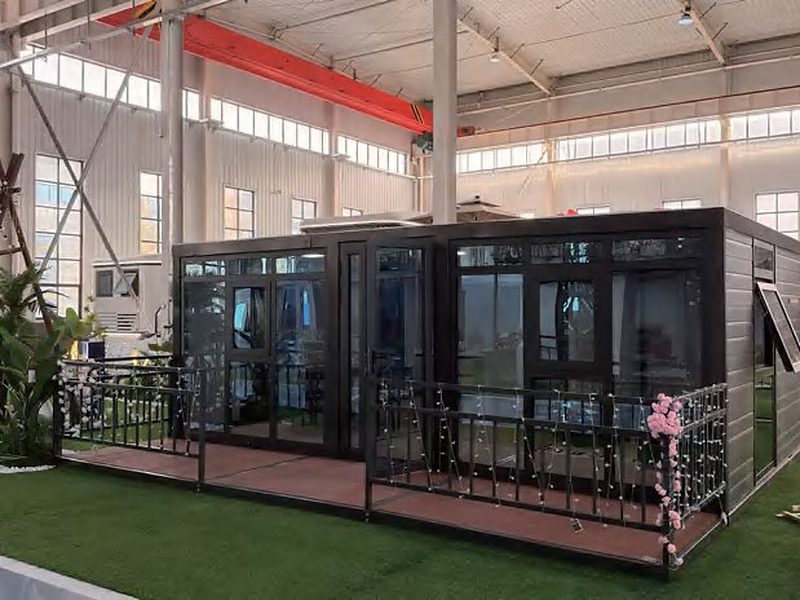

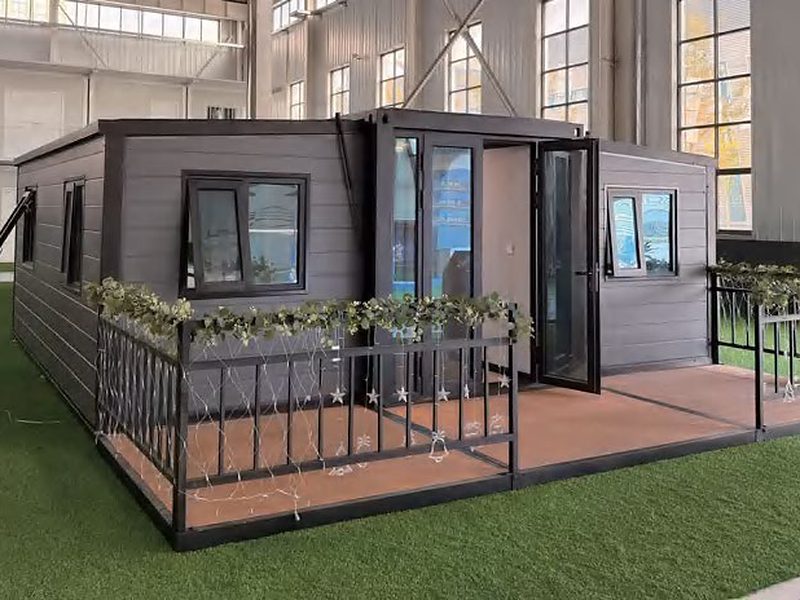

Тот же дом серии 700, но часть площади отведена под спальню. В дороге узкий ящик 700 мм, раскрытый габарит 5 900 × 4 760 мм. Подходит под дачу, домик на базе отдыха или комнату отдыха на объекте; санузла в этой планировке каталога нет.

В дороге

5 900 × 700 × 2 480 мм

Раскрытый

5 900 × 4 760 × 2 480 мм, около 28 м²

Планировка

спальня и гостиная

Окна, свет, дверь

четыре окна 930 × 900 мм, шесть светильников LED, одна стальная дверь

Каркас

оцинкованная сталь: нижняя и верхняя рамы с угловыми фитингами 5 мм, стойки, усиленные шарниры

Стены

сэндвич-панель 75 мм (минвата 80 кг/м³, EPS или полиуретан на выбор; стандарт — EPS 10 кг/м³), перегородки 50 мм

Кровля

сэндвич-панель 75 мм, тот же утеплитель, что у стен

Пол

в центре цементно-волокнистая плита 18 мм, на крыльях бамбуковая фанера 18 мм, сверху пластик 2,0 мм

Электрика

автоматы с УЗО 2P63A, 2P32A и 2P16A, светильники LED; сечения проводов: ввод 6, кондиционер 4, розетки 2,5, свет 1,5 мм²; тип розеток — по стандарту заказчика

Окна и дверь

окна ПВХ с двойным стеклопакетом (можно алюминиевые с терморазрывом); дверь стальная

Основание

простое: бетонные блоки (по данным завода, 12 штук)

Сборка

по заводской схеме из четырёх шагов: плоская упаковка, раскрытие крыши, установка стен, готовый дом; по данным завода — около 2 часов на комплект

Вес

около 3,2 т (по данным завода, зависит от размера и отделки)

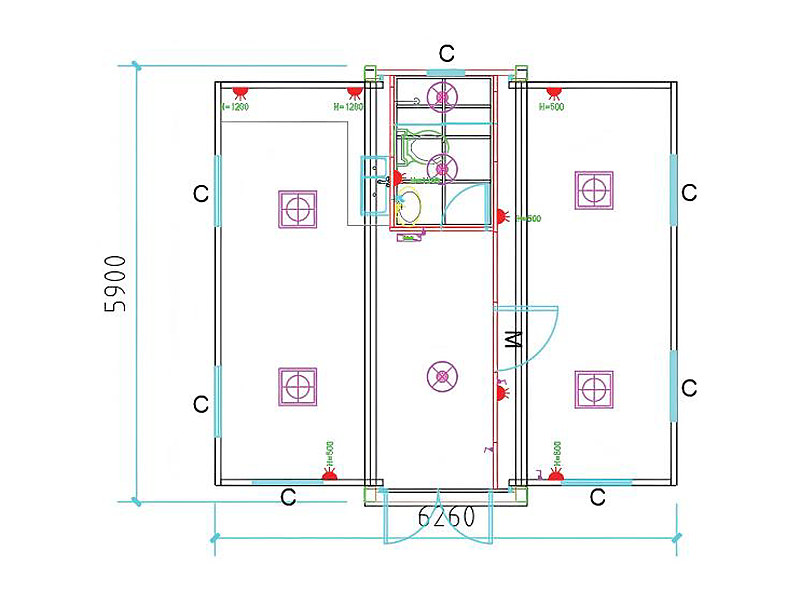

Дом на 37 м² из ящика размером с 20-футовый контейнер: спальня, гостиная, кухня и санузел. Хорош для вахтового жилья на двоих, дачи или гостевого дома на базе отдыха. Двустворчатая стальная дверь и шесть окон идут в базе; остекление в каталоге двойное.

В дороге

5 900 × 2 200 × 2 480 мм

Раскрытый

5 900 × 6 260 × 2 480 мм, около 37 м²

Планировка

спальня, гостиная, кухня, санузел

Окна, свет, дверь

шесть окон 930 × 900 мм и одно 500 × 500 мм, девять светильников LED, двустворчатая стальная дверь

Каркас

оцинкованная сталь: нижняя и верхняя рамы с угловыми фитингами 5 мм, стойки, усиленные шарниры

Стены

сэндвич-панель 75 мм (минвата 80 кг/м³, EPS или полиуретан на выбор; стандарт — EPS 10 кг/м³), перегородки 50 мм

Кровля

сэндвич-панель 75 мм, тот же утеплитель, что у стен

Пол

в центре цементно-волокнистая плита 18 мм, на крыльях бамбуковая фанера 18 мм, сверху пластик 2,0 мм

Электрика

автоматы с УЗО 2P63A, 2P32A и 2P16A, светильники LED; сечения проводов: ввод 6, кондиционер 4, розетки 2,5, свет 1,5 мм²; тип розеток — по стандарту заказчика

Окна и дверь

окна ПВХ с двойным стеклопакетом (можно алюминиевые с терморазрывом); дверь стальная

Основание

простое: бетонные блоки (по данным завода, 12 штук)

Сборка

по заводской схеме из четырёх шагов: плоская упаковка, раскрытие крыши, установка стен, готовый дом; по данным завода — около 2 часов на комплект

Вес

около 3,2 т (по данным завода, зависит от размера и отделки)

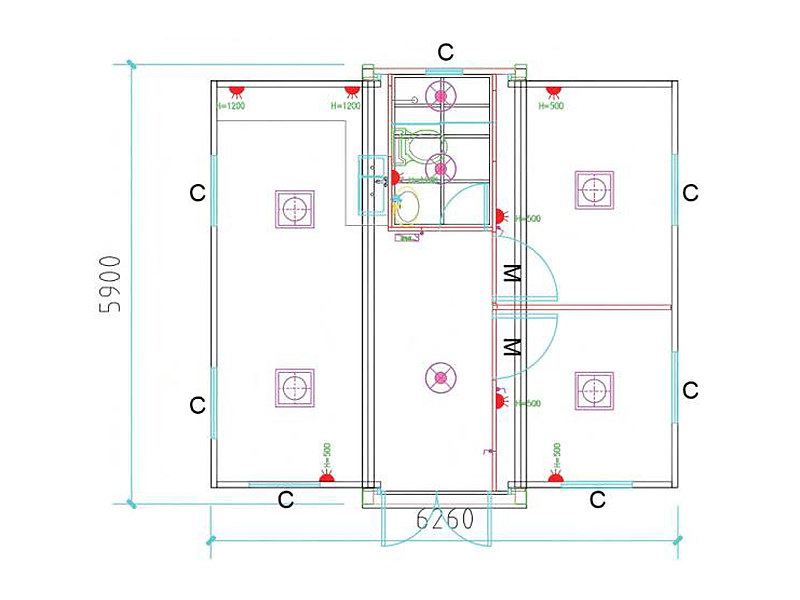

Те же 37 м², но две спальни: гостиная, кухня и санузел остаются. Подходит под жильё для небольшой семьи, а для вахты — под комнату на четырёх человек. Приезжает в габарите 5 900 × 2 200 мм; по данным завода, комплект раскрывается около двух часов на простом основании из бетонных блоков.

В дороге

5 900 × 2 200 × 2 480 мм

Раскрытый

5 900 × 6 260 × 2 480 мм, около 37 м²

Планировка

две спальни, гостиная, кухня, санузел

Окна, свет, дверь

шесть окон 930 × 900 мм и одно 500 × 500 мм, девять светильников LED, двустворчатая стальная дверь

Каркас

оцинкованная сталь: нижняя и верхняя рамы с угловыми фитингами 5 мм, стойки, усиленные шарниры

Стены

сэндвич-панель 75 мм (минвата 80 кг/м³, EPS или полиуретан на выбор; стандарт — EPS 10 кг/м³), перегородки 50 мм

Кровля

сэндвич-панель 75 мм, тот же утеплитель, что у стен

Пол

в центре цементно-волокнистая плита 18 мм, на крыльях бамбуковая фанера 18 мм, сверху пластик 2,0 мм

Электрика

автоматы с УЗО 2P63A, 2P32A и 2P16A, светильники LED; сечения проводов: ввод 6, кондиционер 4, розетки 2,5, свет 1,5 мм²; тип розеток — по стандарту заказчика

Окна и дверь

окна ПВХ с двойным стеклопакетом (можно алюминиевые с терморазрывом); дверь стальная

Основание

простое: бетонные блоки (по данным завода, 12 штук)

Сборка

по заводской схеме из четырёх шагов: плоская упаковка, раскрытие крыши, установка стен, готовый дом; по данным завода — около 2 часов на комплект

Вес

около 3,2 т (по данным завода, зависит от размера и отделки)

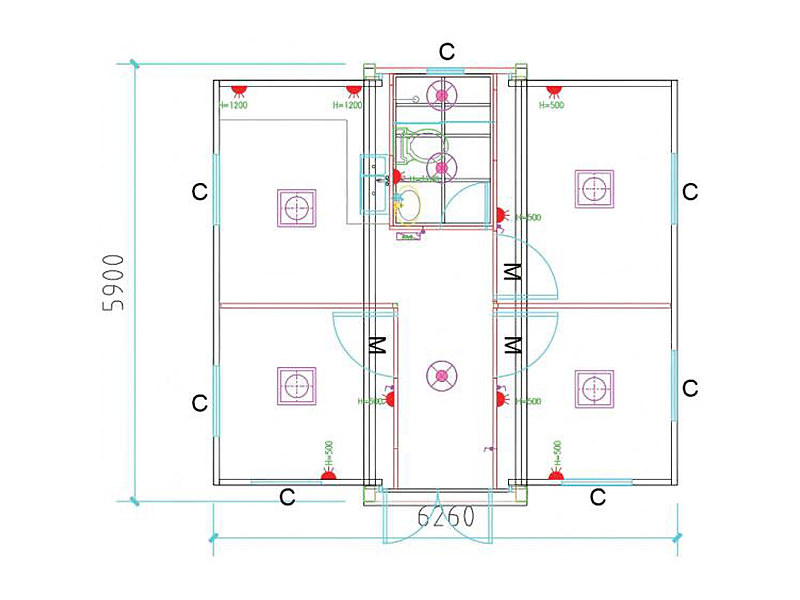

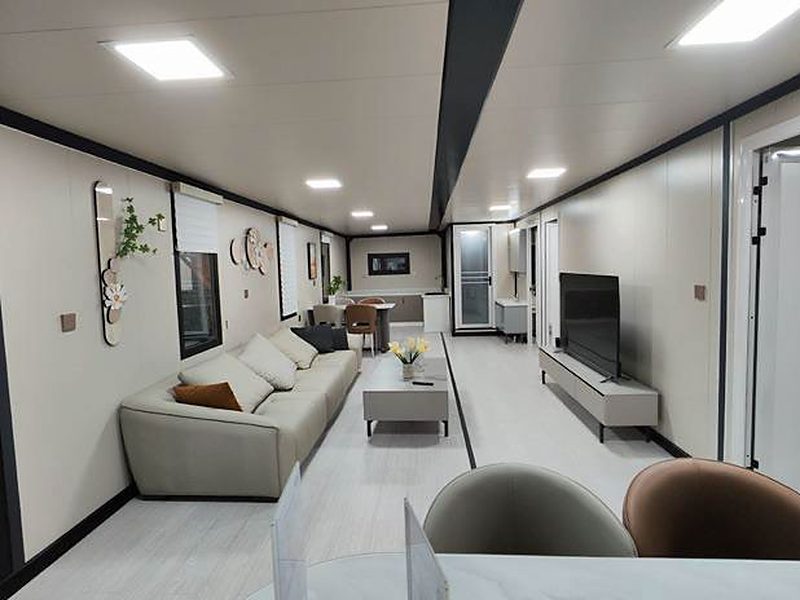

Самая плотная планировка на 37 м²: три спальни, гостиная, кухня и санузел. Под такое берут общежитие на малое число мест и жильё на базе отдыха, где важнее число кроватей, чем простор. Размеры комнат смотрите на плане: они небольшие.

В дороге

5 900 × 2 200 × 2 480 мм

Раскрытый

5 900 × 6 260 × 2 480 мм, около 37 м²

Планировка

три спальни, гостиная, кухня, санузел

Окна, свет, дверь

шесть окон 930 × 900 мм и одно 500 × 500 мм, девять светильников LED, двустворчатая стальная дверь

Каркас

оцинкованная сталь: нижняя и верхняя рамы с угловыми фитингами 5 мм, стойки, усиленные шарниры

Стены

сэндвич-панель 75 мм (минвата 80 кг/м³, EPS или полиуретан на выбор; стандарт — EPS 10 кг/м³), перегородки 50 мм

Кровля

сэндвич-панель 75 мм, тот же утеплитель, что у стен

Пол

в центре цементно-волокнистая плита 18 мм, на крыльях бамбуковая фанера 18 мм, сверху пластик 2,0 мм

Электрика

автоматы с УЗО 2P63A, 2P32A и 2P16A, светильники LED; сечения проводов: ввод 6, кондиционер 4, розетки 2,5, свет 1,5 мм²; тип розеток — по стандарту заказчика

Окна и дверь

окна ПВХ с двойным стеклопакетом (можно алюминиевые с терморазрывом); дверь стальная

Основание

простое: бетонные блоки (по данным завода, 12 штук)

Сборка

по заводской схеме из четырёх шагов: плоская упаковка, раскрытие крыши, установка стен, готовый дом; по данным завода — около 2 часов на комплект

Вес

около 3,2 т (по данным завода, зависит от размера и отделки)

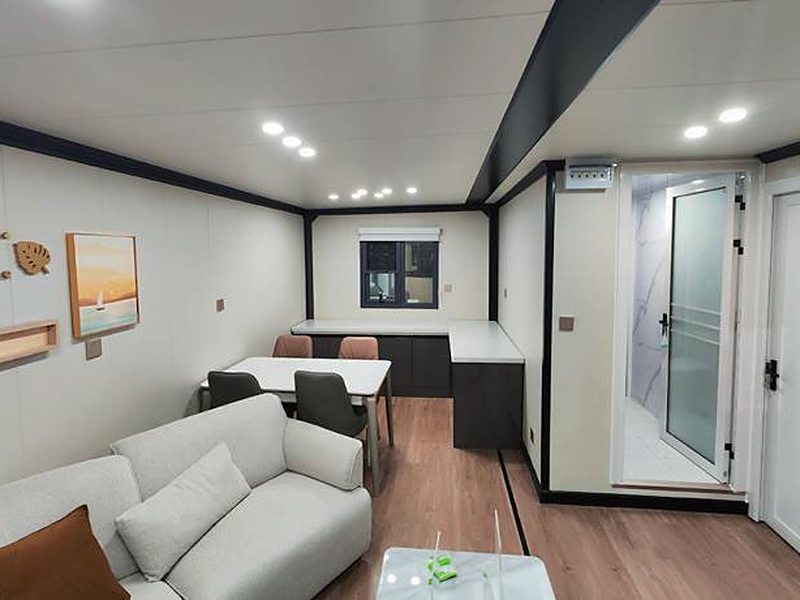

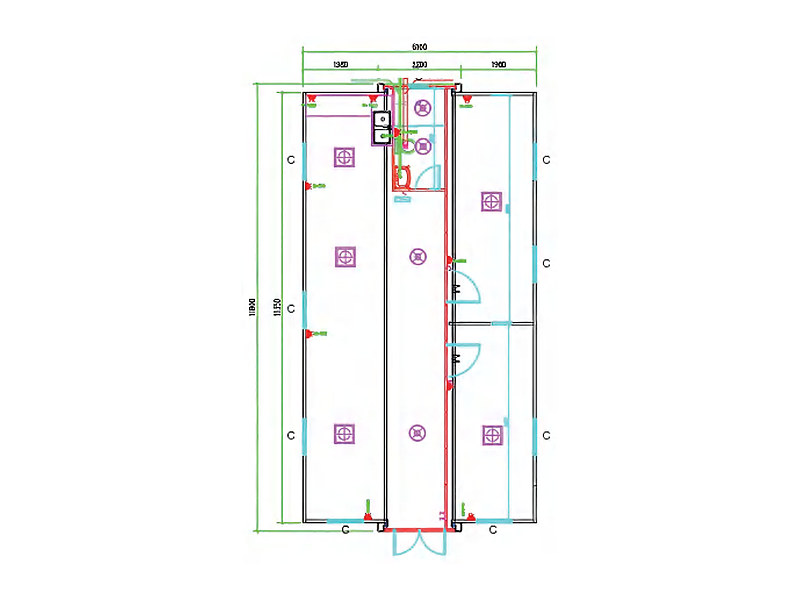

Дом на 73 м² из ящика размером с 40-футовый контейнер: две спальни, просторная гостиная, кухня и санузел. Под небольшой гостевой дом, офис с комнатой отдыха или жильё для руководителя на объекте. В дороге это ящик длиной 11,8 м, поэтому вес и способ разгрузки считают заранее.

В дороге

11 800 × 2 200 × 2 480 мм

Раскрытый

11 800 × 6 160 × 2 480 мм, около 73 м²

Планировка

две спальни, гостиная, кухня, санузел

Окна, свет, дверь

восемь окон 930 × 900 мм и одно 500 × 500 мм, девять светильников LED, двустворчатая стальная дверь

Каркас

оцинкованная сталь: нижняя и верхняя рамы с угловыми фитингами 5 мм, стойки, усиленные шарниры

Стены

сэндвич-панель 75 мм (минвата 80 кг/м³, EPS или полиуретан на выбор; стандарт — EPS 10 кг/м³), перегородки 50 мм

Кровля

сэндвич-панель 75 мм, тот же утеплитель, что у стен

Пол

в центре цементно-волокнистая плита 18 мм, на крыльях бамбуковая фанера 18 мм, сверху пластик 2,0 мм

Электрика

автоматы с УЗО 2P63A, 2P32A и 2P16A, светильники LED; сечения проводов: ввод 6, кондиционер 4, розетки 2,5, свет 1,5 мм²; тип розеток — по стандарту заказчика

Окна и дверь

окна ПВХ с двойным стеклопакетом (можно алюминиевые с терморазрывом); дверь стальная

Основание

простое: бетонные блоки (по данным завода, 12 штук)

Сборка

по заводской схеме из четырёх шагов: плоская упаковка, раскрытие крыши, установка стен, готовый дом; по данным завода — около 2 часов на комплект

Вес

около 3,2 т (по данным завода, зависит от размера и отделки)

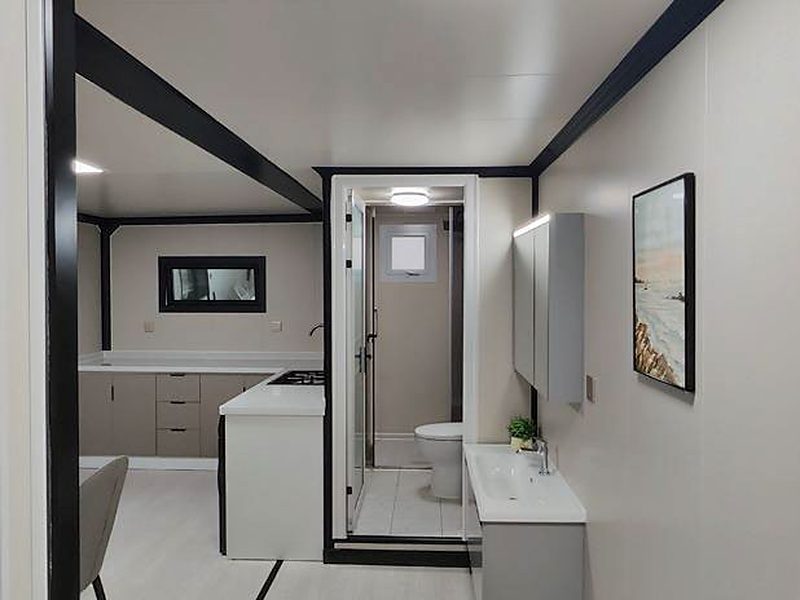

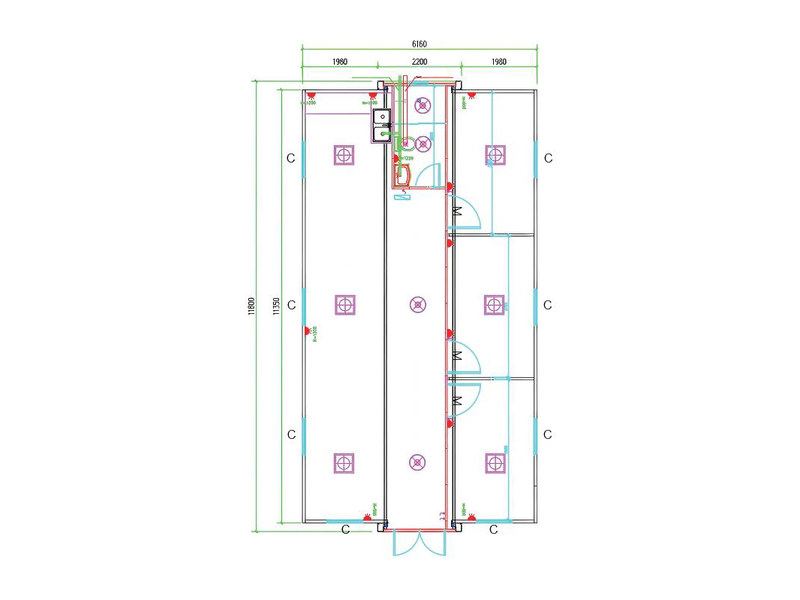

Три спальни на 73 м²: просторное жильё на семью или гостевой дом на базе отдыха; гостиная, кухня и санузел на плане отдельные. Дом большой, поэтому заранее продумайте площадку: ровное основание, подъезд для крана и свободное место под раскрытые крылья.

В дороге

11 800 × 2 200 × 2 480 мм

Раскрытый

11 800 × 6 160 × 2 480 мм, около 73 м²

Планировка

три спальни, гостиная, кухня, санузел

Окна, свет, дверь

восемь окон 930 × 900 мм и одно 500 × 500 мм, девять светильников LED, двустворчатая стальная дверь

Каркас

оцинкованная сталь: нижняя и верхняя рамы с угловыми фитингами 5 мм, стойки, усиленные шарниры

Стены

сэндвич-панель 75 мм (минвата 80 кг/м³, EPS или полиуретан на выбор; стандарт — EPS 10 кг/м³), перегородки 50 мм

Кровля

сэндвич-панель 75 мм, тот же утеплитель, что у стен

Пол

в центре цементно-волокнистая плита 18 мм, на крыльях бамбуковая фанера 18 мм, сверху пластик 2,0 мм

Электрика

автоматы с УЗО 2P63A, 2P32A и 2P16A, светильники LED; сечения проводов: ввод 6, кондиционер 4, розетки 2,5, свет 1,5 мм²; тип розеток — по стандарту заказчика

Окна и дверь

окна ПВХ с двойным стеклопакетом (можно алюминиевые с терморазрывом); дверь стальная

Основание

простое: бетонные блоки (по данным завода, 12 штук)

Сборка

по заводской схеме из четырёх шагов: плоская упаковка, раскрытие крыши, установка стен, готовый дом; по данным завода — около 2 часов на комплект

Вес

около 3,2 т (по данным завода, зависит от размера и отделки)

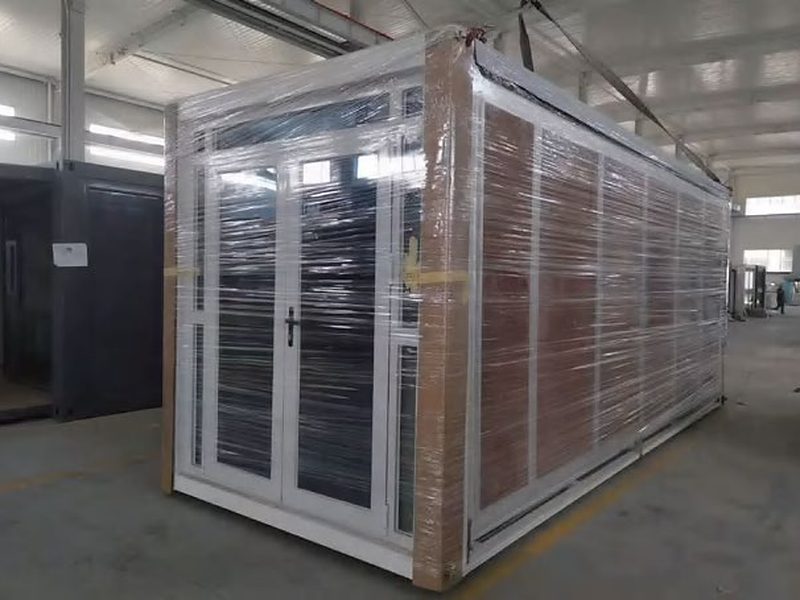

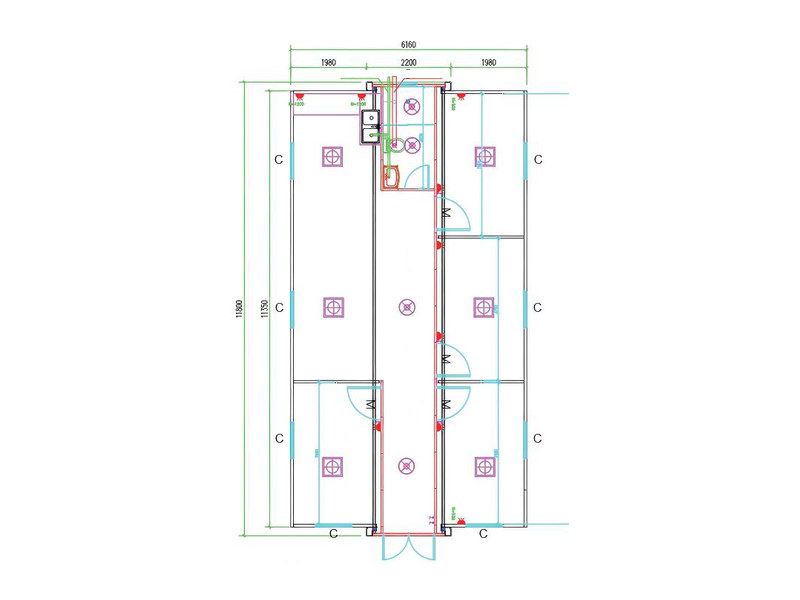

Самый вместительный раскладной дом каталога: четыре спальни, гостиная, кухня и санузел на 73 м². Под общежитие для небольшой бригады или гостевой дом с несколькими номерами. На четыре спальни один санузел — если нужен второй, обсуждаем при подборе.

В дороге

11 800 × 2 200 × 2 480 мм

Раскрытый

11 800 × 6 160 × 2 480 мм, около 73 м²

Планировка

четыре спальни, гостиная, кухня, санузел

Окна, свет, дверь

восемь окон 930 × 900 мм и одно 500 × 500 мм, девять светильников LED, двустворчатая стальная дверь

Каркас

оцинкованная сталь: нижняя и верхняя рамы с угловыми фитингами 5 мм, стойки, усиленные шарниры

Стены

сэндвич-панель 75 мм (минвата 80 кг/м³, EPS или полиуретан на выбор; стандарт — EPS 10 кг/м³), перегородки 50 мм

Кровля

сэндвич-панель 75 мм, тот же утеплитель, что у стен

Пол

в центре цементно-волокнистая плита 18 мм, на крыльях бамбуковая фанера 18 мм, сверху пластик 2,0 мм

Электрика

автоматы с УЗО 2P63A, 2P32A и 2P16A, светильники LED; сечения проводов: ввод 6, кондиционер 4, розетки 2,5, свет 1,5 мм²; тип розеток — по стандарту заказчика

Окна и дверь

окна ПВХ с двойным стеклопакетом (можно алюминиевые с терморазрывом); дверь стальная

Основание

простое: бетонные блоки (по данным завода, 12 штук)

Сборка

по заводской схеме из четырёх шагов: плоская упаковка, раскрытие крыши, установка стен, готовый дом; по данным завода — около 2 часов на комплект

Вес

около 3,2 т (по данным завода, зависит от размера и отделки)

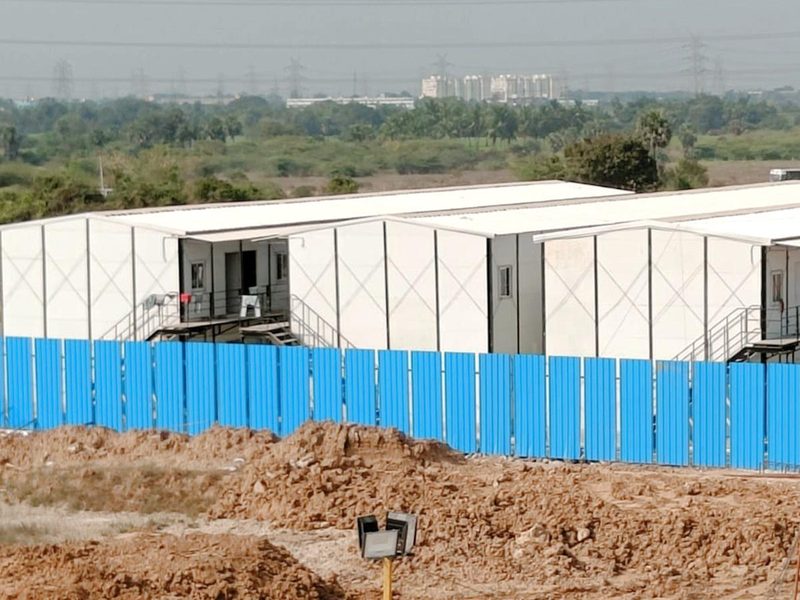

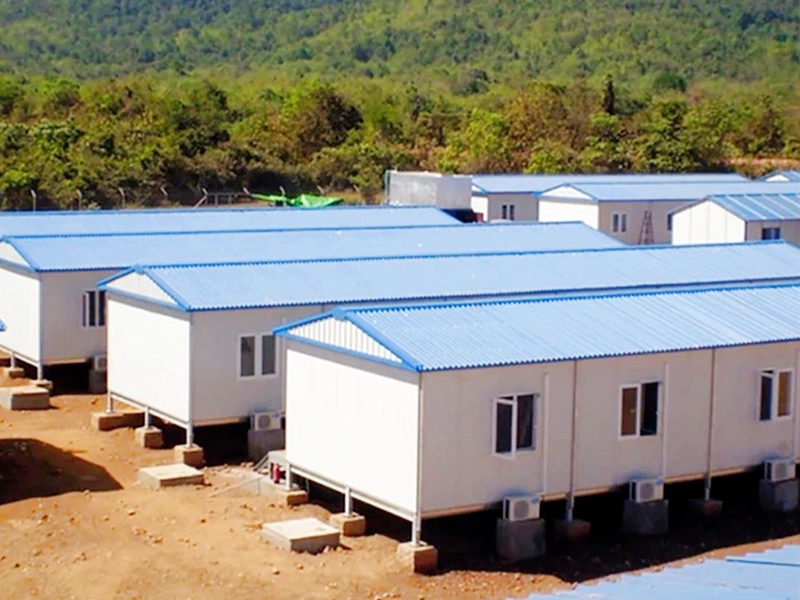

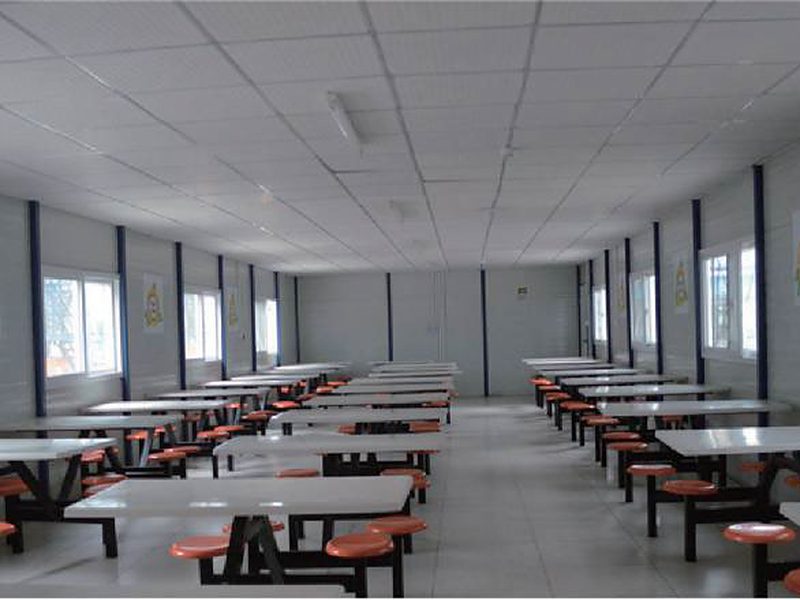

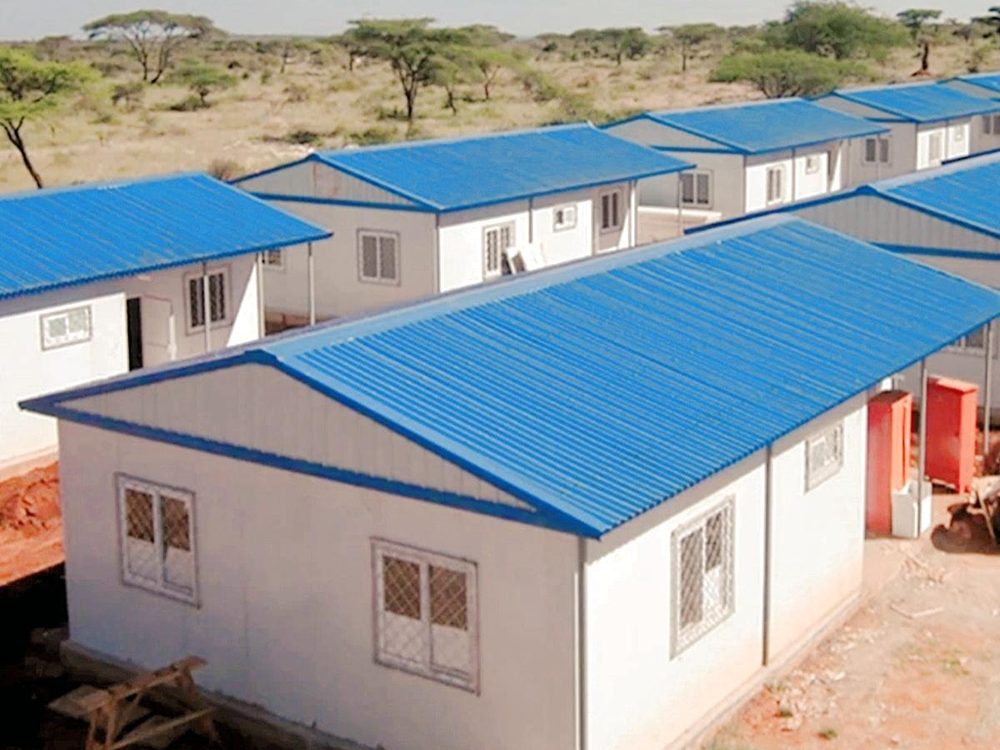

Одноэтажный дом на лёгком стальном каркасе с двускатной крышей: ряды таких домов стоят в вахтовых городках и лагерях строителей. Подходит под общежитие, столовую, медпункт, офис. Размеры здания завод подгоняет под проект: ширина, длина и шаг рамы указываются в заявке. Дом разбирают и переставляют на новое место.

Конструкция

лёгкий стальной каркас, двускатная кровля, одноэтажный блок

Размеры

под проект: ширина, длина и высота указываются в заявке

Каркас

лёгкая оцинкованная сталь; кольцевая балка и балки пола — швеллер № 8, прогоны кровли — уголок L40, фермы

Стены и кровля

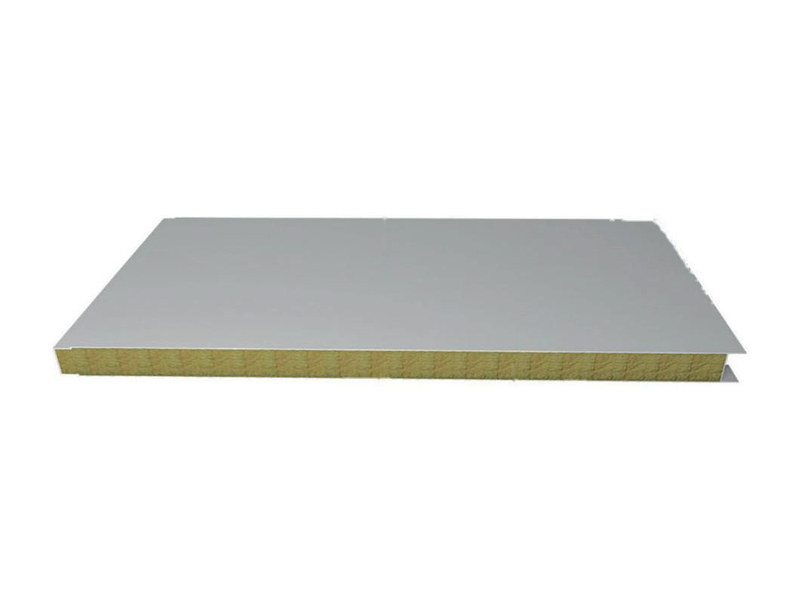

сэндвич-панель 50, 75 или 100 мм: в каталоге показаны панели со стекловатой, в описании завода указан EPS; утеплитель фиксируем в заказе

Пол

плита MGO 15 мм; пол галереи — рифлёный стальной лист 3 мм

Двери и окна

стальная дверь, алюминиевые окна

Нагрузки по данным завода

ветер до 10 баллов (89–102 км/ч), землетрясение до 7 баллов, кровля 50 кг/м², пол 160 кг/м²

Огнестойкость

завод называет класс A1; для панелей с EPS просим протокол испытаний, с минватой вопрос проще

Срок службы

свыше 10 лет по каталогу

Что указать в заказе

размеры, назначение комнат, панель 50, 75 или 100 мм, снеговой район

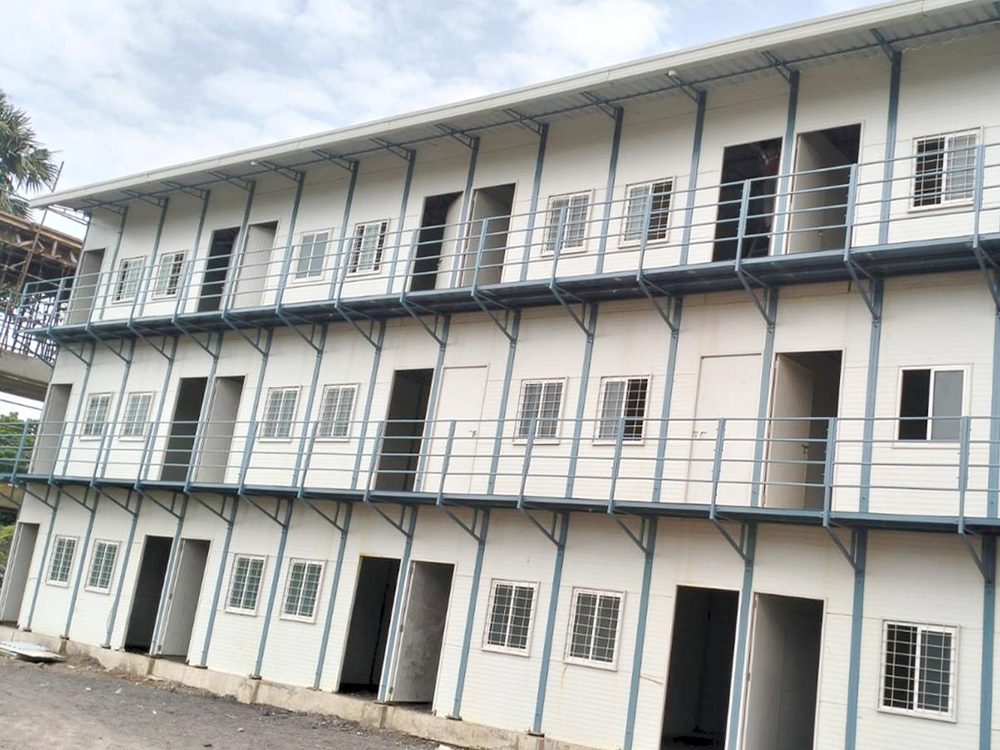

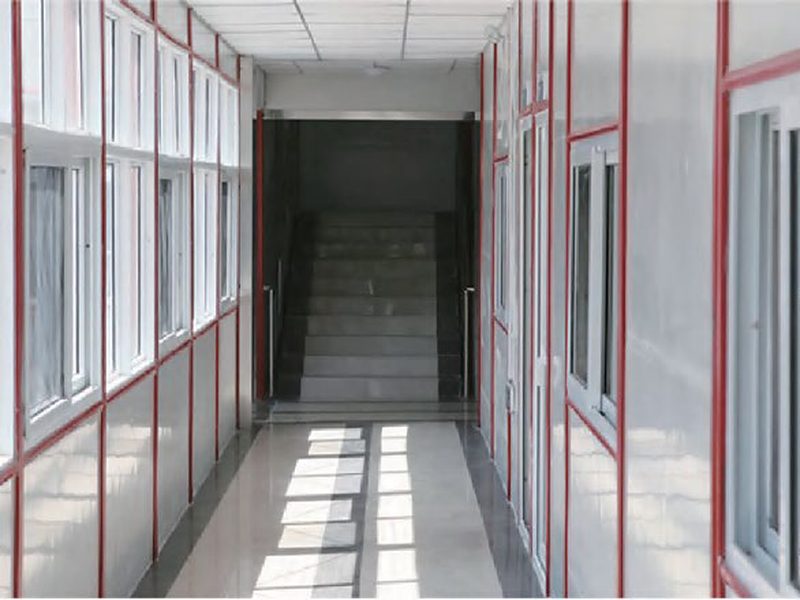

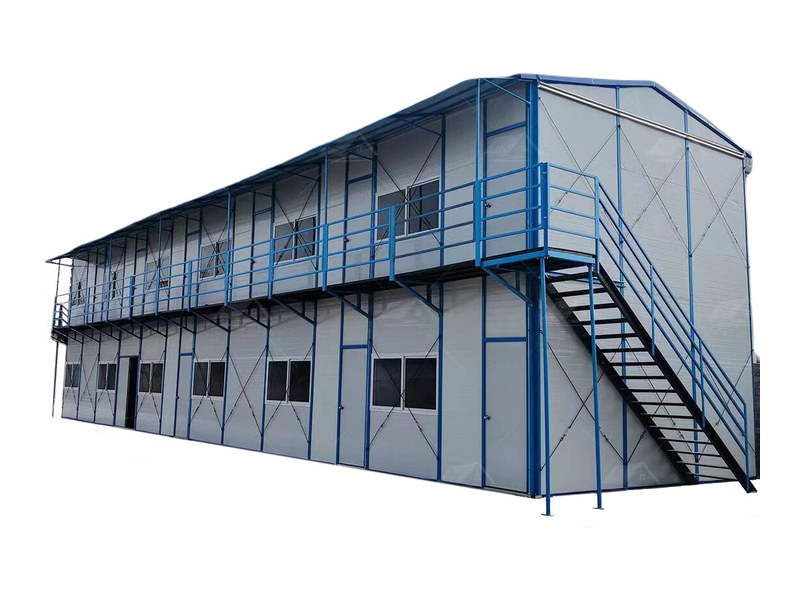

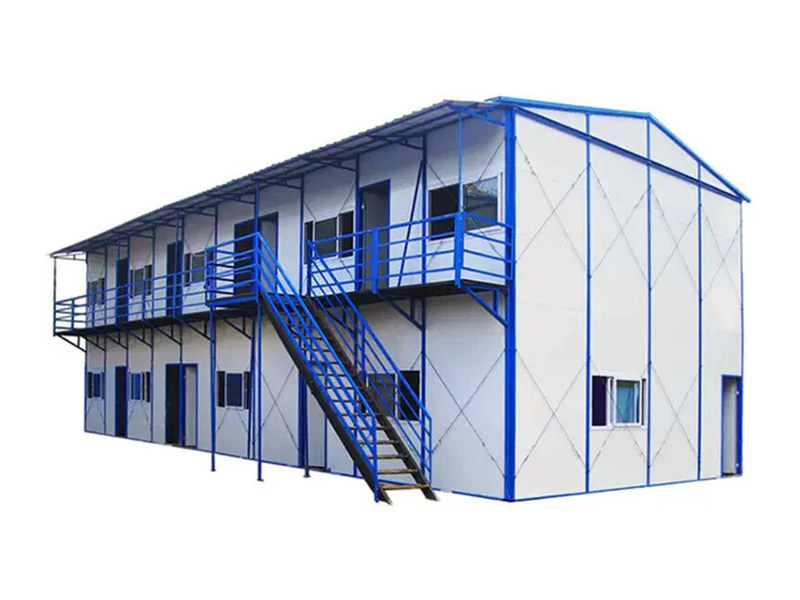

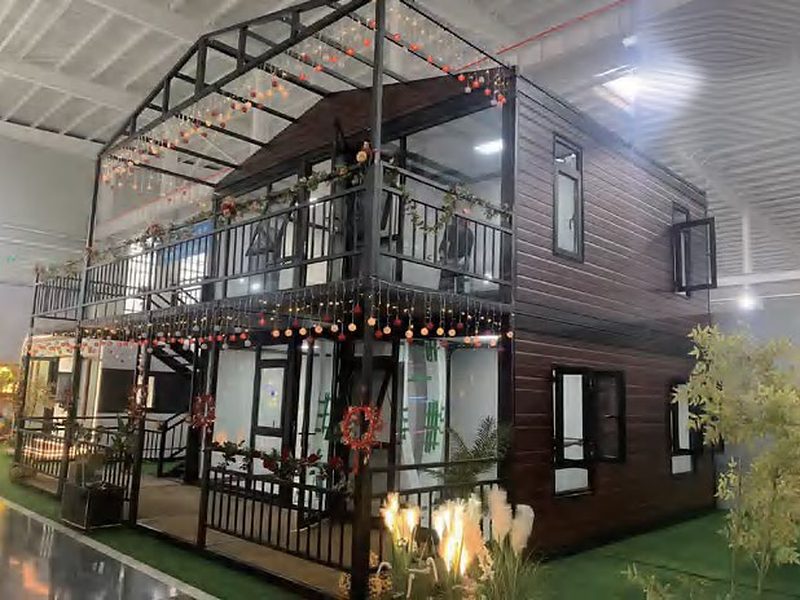

Двухэтажный блок с наружной галереей и лестницей: на втором этаже коридор идёт вдоль фасада, вход в каждую комнату снаружи. Так строят общежития и офисные корпуса для вахтовых городков. На схеме каталога показаны 24 узла: кровельная рама, прогоны, кольцевая балка, стойки, лестница, поручни, настил галереи.

Конструкция

лёгкий стальной каркас, два этажа, наружная галерея и лестница

Размеры

под проект: ширина, длина и число секций указываются в заявке

Каркас

лёгкая оцинкованная сталь; кольцевая балка и балки пола — швеллер № 8, прогоны кровли — уголок L40, фермы

Стены и кровля

сэндвич-панель 50, 75 или 100 мм: в каталоге показаны панели со стекловатой, в описании завода указан EPS; утеплитель фиксируем в заказе

Пол

плита MGO 15 мм; пол галереи — рифлёный стальной лист 3 мм

Двери и окна

стальная дверь, алюминиевые окна

Нагрузки по данным завода

ветер до 10 баллов (89–102 км/ч), землетрясение до 7 баллов, кровля 50 кг/м², пол 160 кг/м²

Огнестойкость

завод называет класс A1; для панелей с EPS просим протокол испытаний, с минватой вопрос проще

Срок службы

свыше 10 лет по каталогу

Что указать в заказе

число секций, назначение комнат, панель 50, 75 или 100 мм, снеговой район

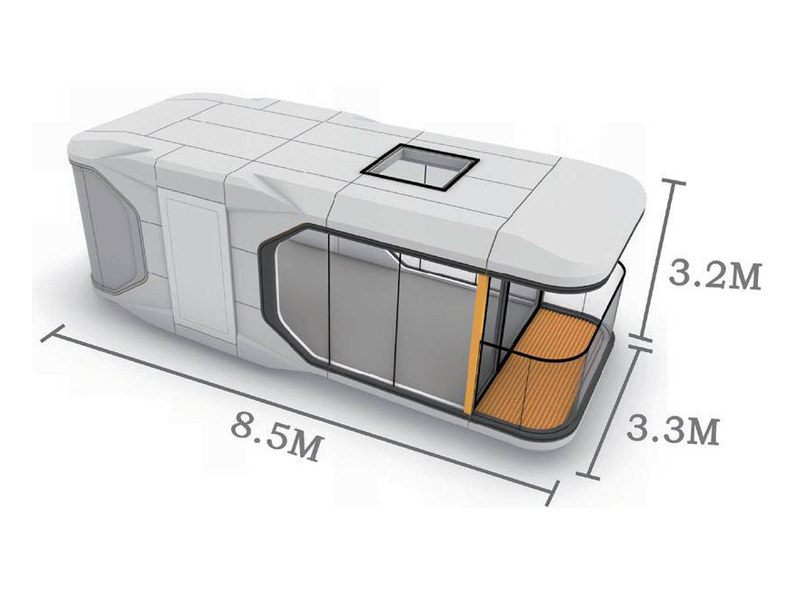

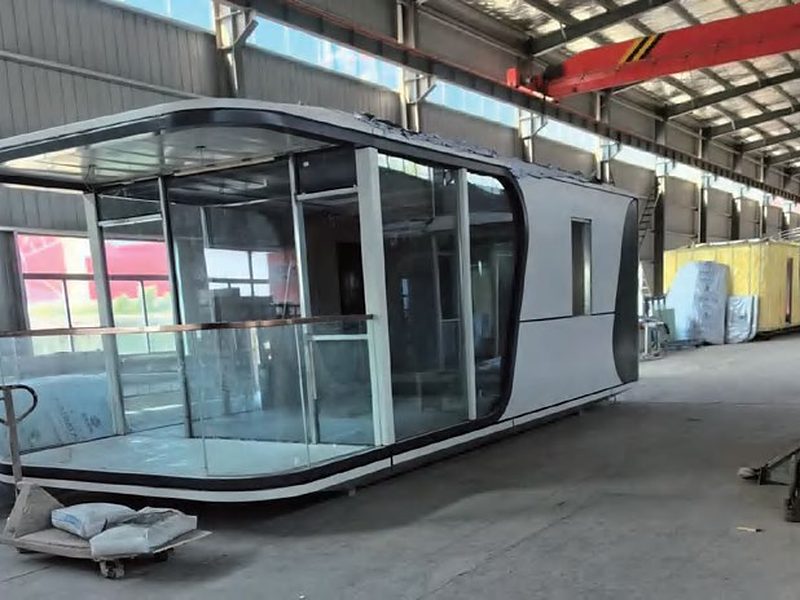

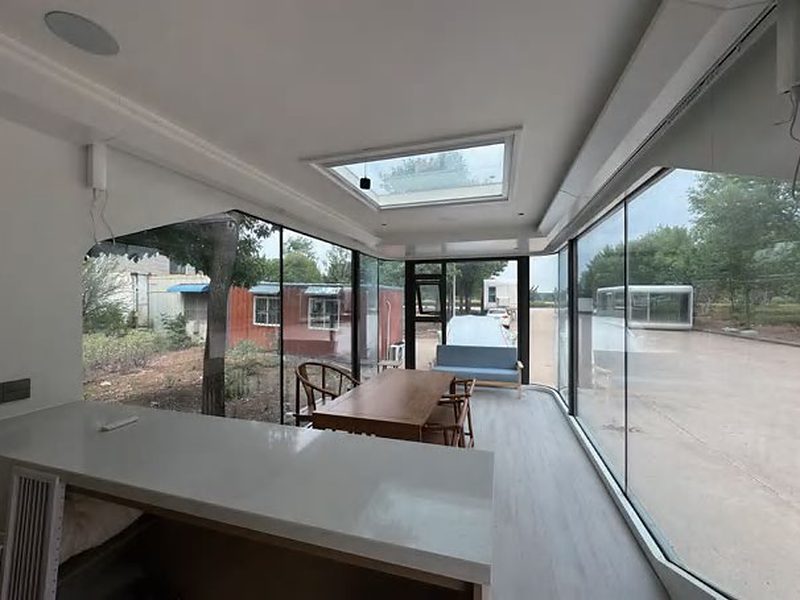

Капсульный дом длиной 8,5 м: панорамное окно на длинной стороне и световой люк в крыше. Гладкая алюминиевая оболочка и двойные стеклопакеты. Ставят на базах отдыха и в глэмпингах как номер, офис или торговую точку. Ширина 3,3 м и высота 3,2 м больше дорожного габарита, поэтому перевозку по России согласуем по маршруту заранее.

Размер

8,5 × 3,3 × 3,2 м (длина × ширина × высота по каталогу)

Особенности

световой люк в крыше, панорамное окно на длинной стороне

Каркас и корпус

оцинкованная стальная рама, алюминиевая оболочка, алюминиевый потолок

Остекление

центральное окно из закалённого стекла, двойные стеклопакеты, алюминиевые рамы; окно в крыше на моделях со световым люком

Утепление

гидро- и пароизоляционная плёнка PVC и слой утеплителя в стенах и крыше

Пол

водостойкая плита, сверху микрокристаллический камень или пластик

Электроника

система «умный дом»

Температура

от −30 до +50 °C по каталогу

Что указать в заказе

планировку внутри, отделку, цвет, способ доставки

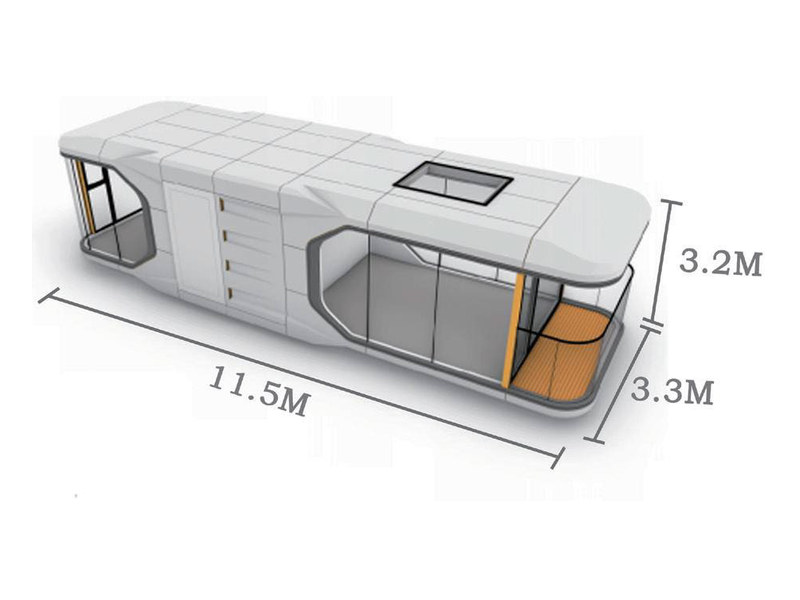

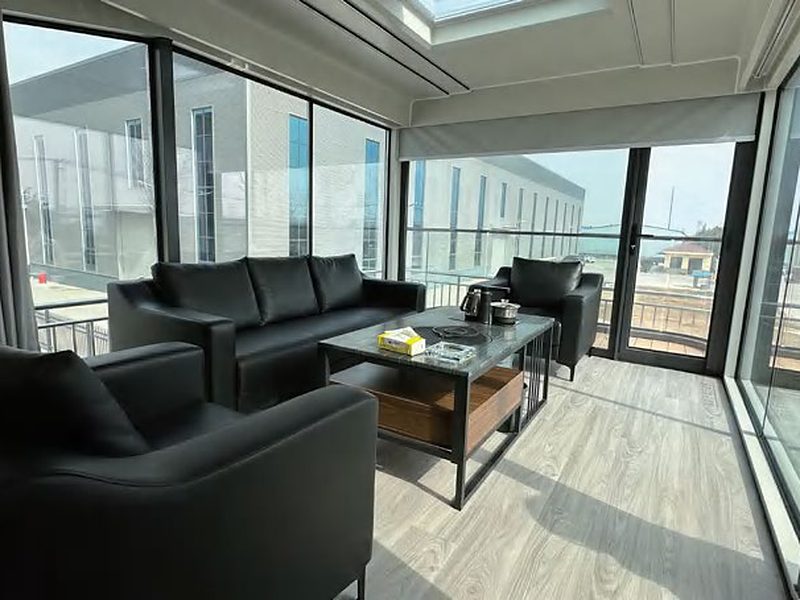

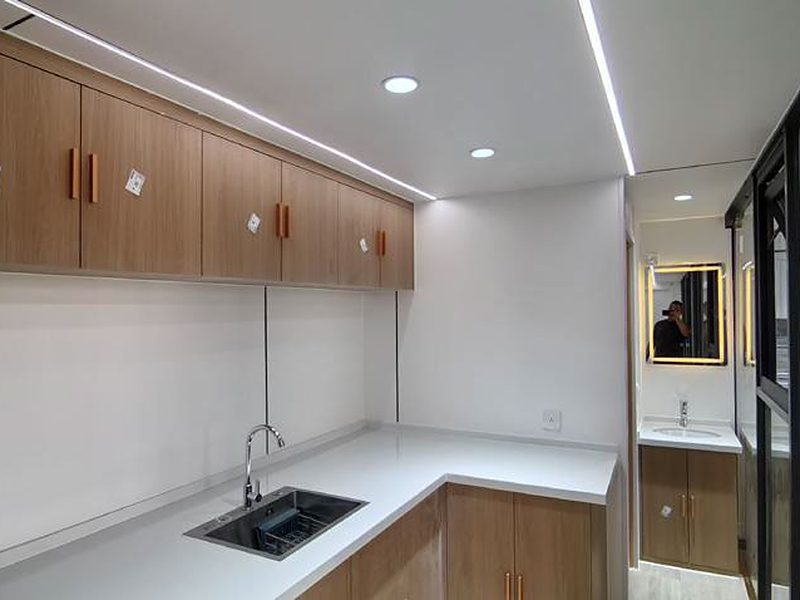

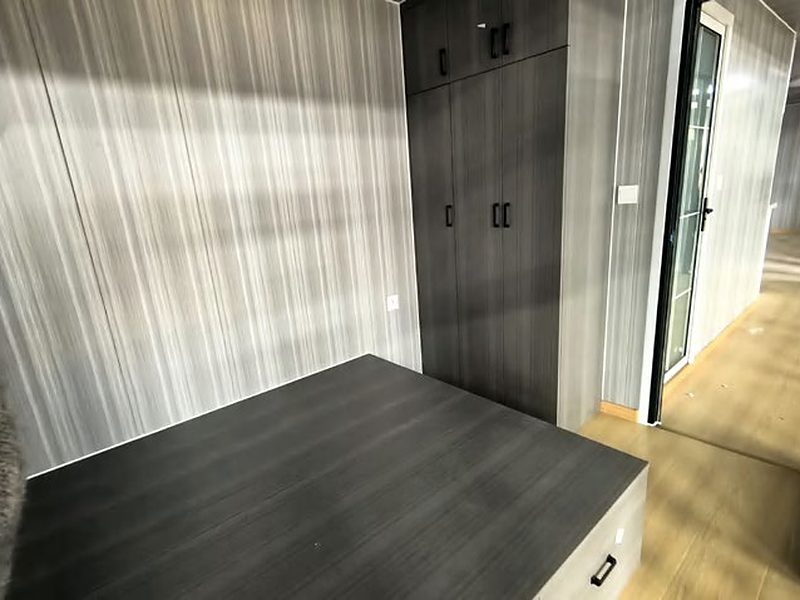

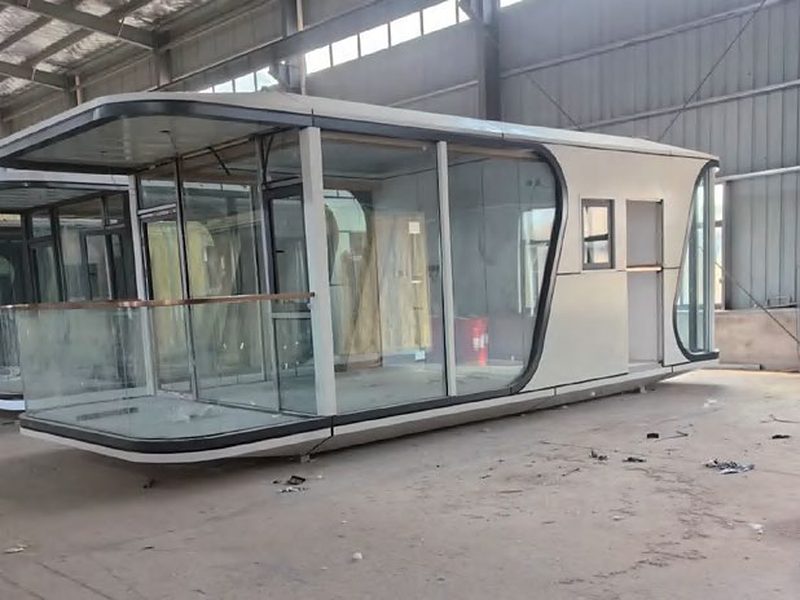

Самая длинная капсула каталога, 11,5 м: больше места под спальню с гостиной и санузел, тот же световой люк и панорамное окно. Подходит под номер с гостиной или торговую точку побольше. Груз шириной 3,3 м и длиной 11,5 м перевозят по разрешению, срок согласования маршрута учитываем в расчёте.

Размер

11,5 × 3,3 × 3,2 м (длина × ширина × высота по каталогу)

Особенности

световой люк в крыше, панорамное окно

Каркас и корпус

оцинкованная стальная рама, алюминиевая оболочка, алюминиевый потолок

Остекление

центральное окно из закалённого стекла, двойные стеклопакеты, алюминиевые рамы; окно в крыше на моделях со световым люком

Утепление

гидро- и пароизоляционная плёнка PVC и слой утеплителя в стенах и крыше

Пол

водостойкая плита, сверху микрокристаллический камень или пластик

Электроника

система «умный дом»

Температура

от −30 до +50 °C по каталогу

Что указать в заказе

планировку внутри, отделку, цвет, способ доставки

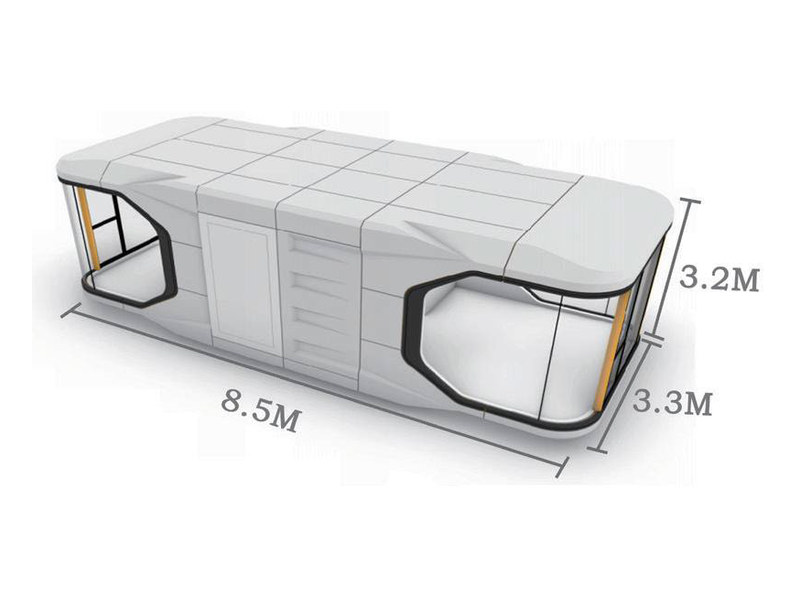

Та же длина 8,5 м, но без светового люка: глухая плоская крыша и большое окно с одной стороны. Без люка меньше мест для потерь тепла, поэтому такой вариант удобнее для зимы. Берут под жилой модуль на базе отдыха или офис.

Размер

8,5 × 3,3 × 3,2 м (длина × ширина × высота по каталогу)

Особенности

плоская крыша без светового люка, большое окно с одной стороны

Каркас и корпус

оцинкованная стальная рама, алюминиевая оболочка, алюминиевый потолок

Остекление

центральное окно из закалённого стекла, двойные стеклопакеты, алюминиевые рамы; окно в крыше на моделях со световым люком

Утепление

гидро- и пароизоляционная плёнка PVC и слой утеплителя в стенах и крыше

Пол

водостойкая плита, сверху микрокристаллический камень или пластик

Электроника

система «умный дом»

Температура

от −30 до +50 °C по каталогу

Что указать в заказе

планировку внутри, отделку, цвет, способ доставки

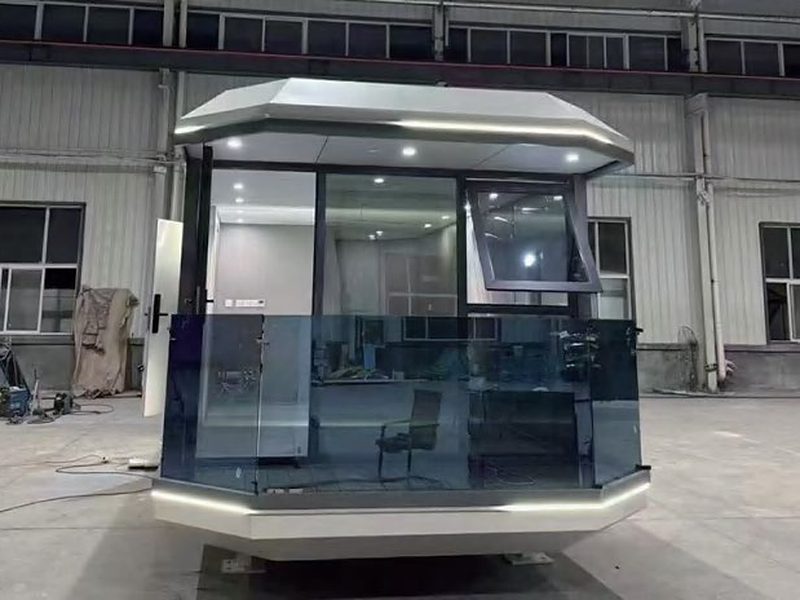

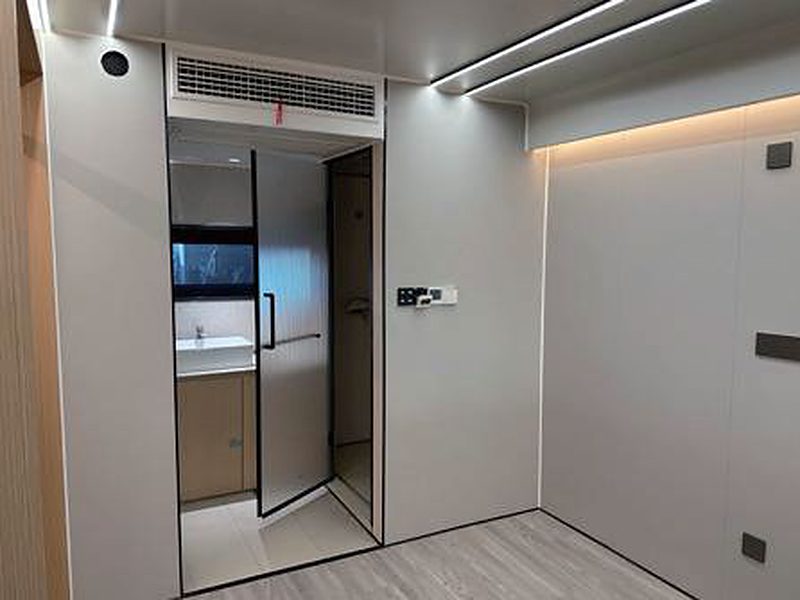

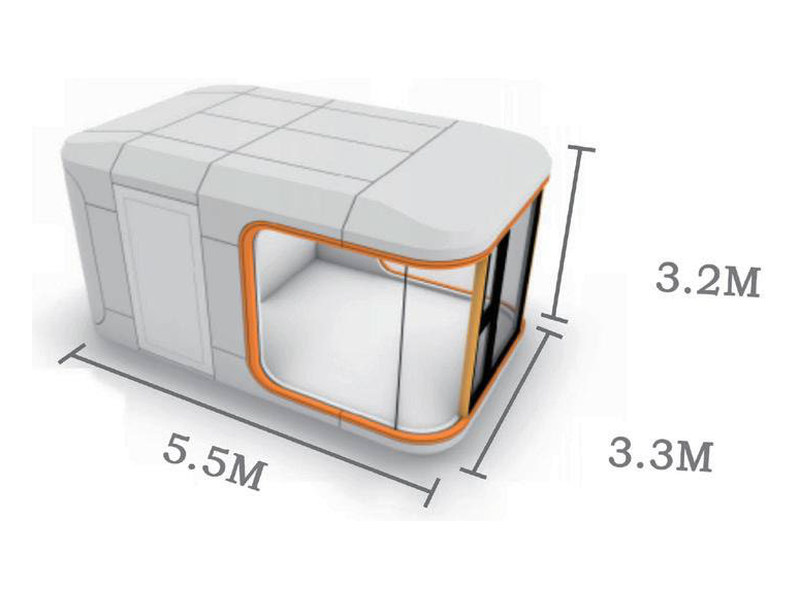

Малая капсула 5,5 м: одно помещение с большим угловым окном. Под пункт выдачи, кассу, пост или номер на двоих. Меньшая длина проще для перевозки и монтажа, но ширина 3,3 м и высота 3,2 м остаются: маршрут согласуем заранее.

Размер

5,5 × 3,3 × 3,2 м (длина × ширина × высота по каталогу)

Особенности

одно помещение, большое угловое окно

Каркас и корпус

оцинкованная стальная рама, алюминиевая оболочка, алюминиевый потолок

Остекление

центральное окно из закалённого стекла, двойные стеклопакеты, алюминиевые рамы; окно в крыше на моделях со световым люком

Утепление

гидро- и пароизоляционная плёнка PVC и слой утеплителя в стенах и крыше

Пол

водостойкая плита, сверху микрокристаллический камень или пластик

Электроника

система «умный дом»

Температура

от −30 до +50 °C по каталогу

Что указать в заказе

планировку внутри, отделку, цвет, способ доставки

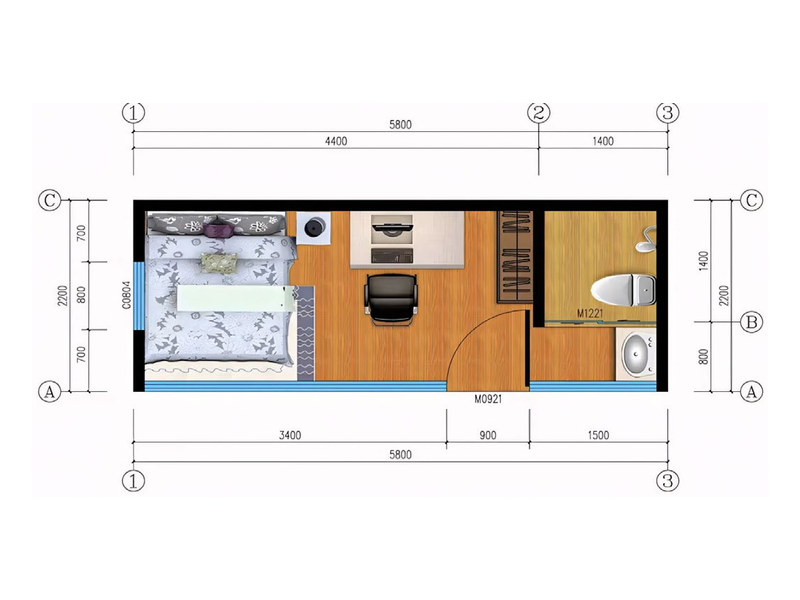

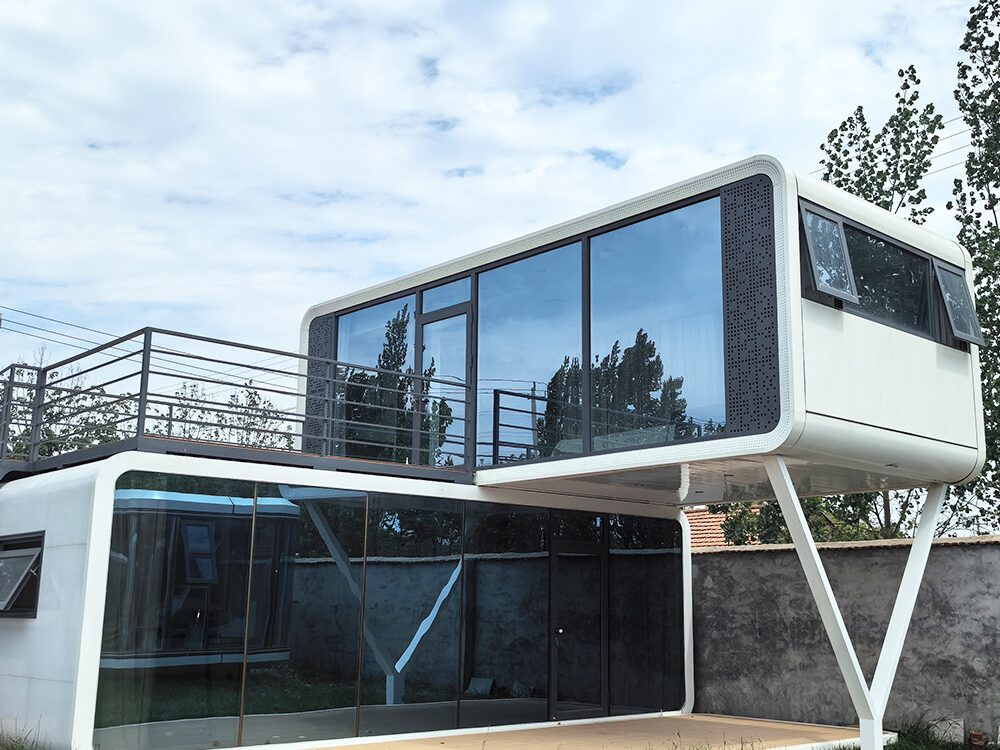

Компактный модуль с округлой оболочкой: спальня с рабочим местом и санузел на 5,8 × 2,2 м по плану. В санузле унитаз, умывальник с зеркалом, душ и водонагреватель. На фото каталога такие модули стоят в два яруса с наружной лестницей.

Размер по плану

5 800 × 2 200 мм

Планировка

спальня с рабочим местом и санузел

Каркас

стальная рама: основа — труба 100 × 100 × 2,5 мм, стены и пол — 40 × 60 × 1,2 мм, верх — 40 × 80 × 1,5 мм; эпоксидная цинконаполненная грунтовка и эмаль

Стены

снаружи алюмопластиковая панель 4 мм (белая), внутри бамбуковая плита 8 мм

Кровля

профлист 0,8 мм на сварке, внутри бамбуковая плита 8 мм

Утепление

минеральная вата 50 мм в рулоне с фольгой

Пол

подложка — цементная плита 18 мм, сверху композитная доска 10 мм

Двери и окна

входная дверь 2 200 × 1 000 мм и окно 800 × 1 000 мм утеплённые алюминиевые, дверь санузла 2 000 × 600 мм; стеклопакет 5+12+5 мм

Электрика

ввод 6 мм², розетка 16 А, три розетки, потолочные LED-светильники, автомат с отключением

Санузел

унитаз, умывальник с зеркалом, душевой набор, водонагреватель

Детали по фото каталога

на кадрах деталей: алюминиевая облицовка, плита утеплителя из полиуретана, медный кабель, вилка авиационного типа, графеновая нагревательная плёнка и углеродное волокно; в таблице утеплитель — минвата, поэтому утеплитель и обогрев фиксируем в заказе

Что указать в заказе

отделку, цвет, расположение окон, число ярусов

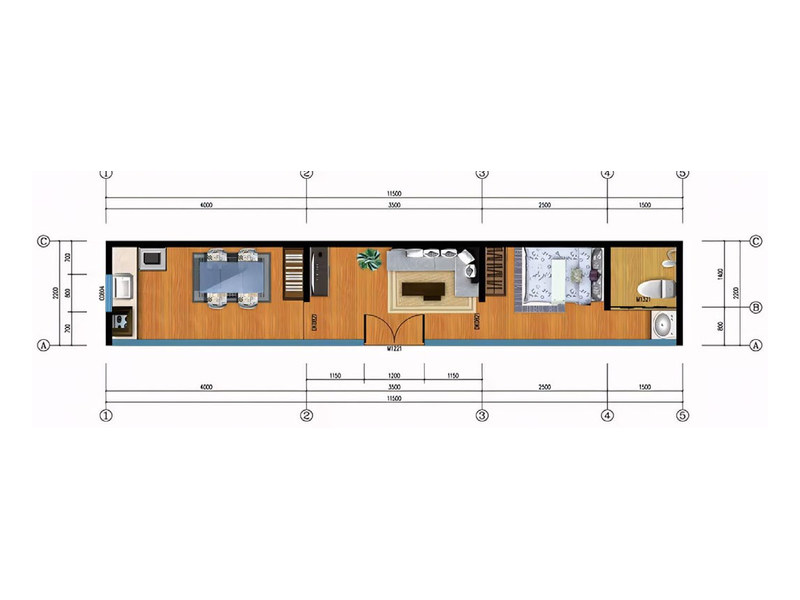

Длинный вариант на 11,5 × 2,2 м: кухня с обеденной зоной, гостиная, спальня и санузел в одном модуле. Это уже небольшая квартира: хватит для гостевого дома на базе отдыха или служебного жилья на объекте.

Размер по плану

11 500 × 2 200 мм

Планировка

кухня с обеденной зоной, гостиная, спальня, санузел

Каркас

стальная рама: основа — труба 100 × 100 × 2,5 мм, стены и пол — 40 × 60 × 1,2 мм, верх — 40 × 80 × 1,5 мм; эпоксидная цинконаполненная грунтовка и эмаль

Стены

снаружи алюмопластиковая панель 4 мм (белая), внутри бамбуковая плита 8 мм

Кровля

профлист 0,8 мм на сварке, внутри бамбуковая плита 8 мм

Утепление

минеральная вата 50 мм в рулоне с фольгой

Пол

подложка — цементная плита 18 мм, сверху композитная доска 10 мм

Двери и окна

входная дверь 2 200 × 1 000 мм и окно 800 × 1 000 мм утеплённые алюминиевые, дверь санузла 2 000 × 600 мм; стеклопакет 5+12+5 мм

Электрика

ввод 6 мм², розетка 16 А, три розетки, потолочные LED-светильники, автомат с отключением

Санузел

унитаз, умывальник с зеркалом, душевой набор, водонагреватель

Детали по фото каталога

на кадрах деталей: алюминиевая облицовка, плита утеплителя из полиуретана, медный кабель, вилка авиационного типа, графеновая нагревательная плёнка и углеродное волокно; в таблице утеплитель — минвата, поэтому утеплитель и обогрев фиксируем в заказе

Что указать в заказе

отделку, цвет, расположение окон, число ярусов

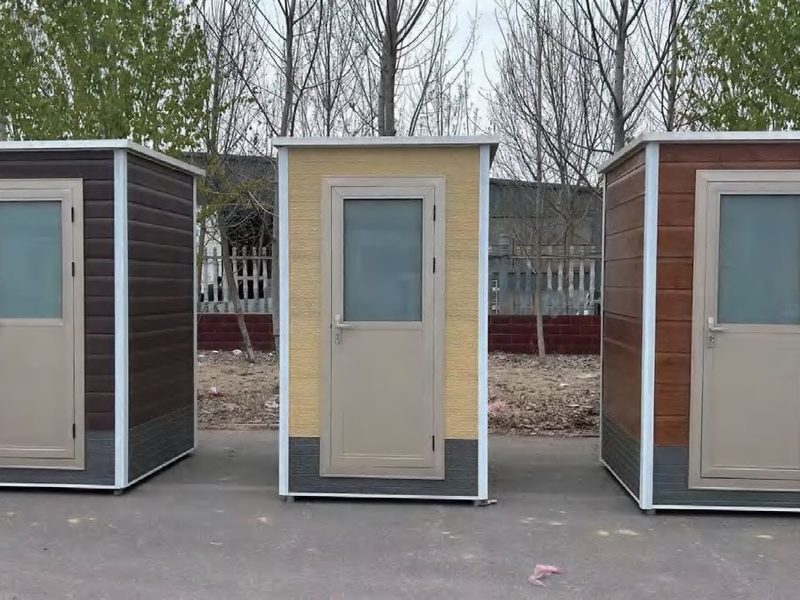

Одиночные кабины из цветных панелей: на кадре тёмно-коричневая, бежевая и красно-коричневая, у каждой дверь с окном. Класс «средний» по классификации завода. Для парка, пляжа, рынка или стройки; бак, подключение к канализации и вентиляцию уточняем в расчёте.

Класс

средний по классификации каталога

Размеры и комплектация

в каталоге показан класс кабины; размеры, бак, вентиляцию и отделку называем в расчёте под заказ

Что указать в заказе

число кабин, цвет, наличие бака и умывальника

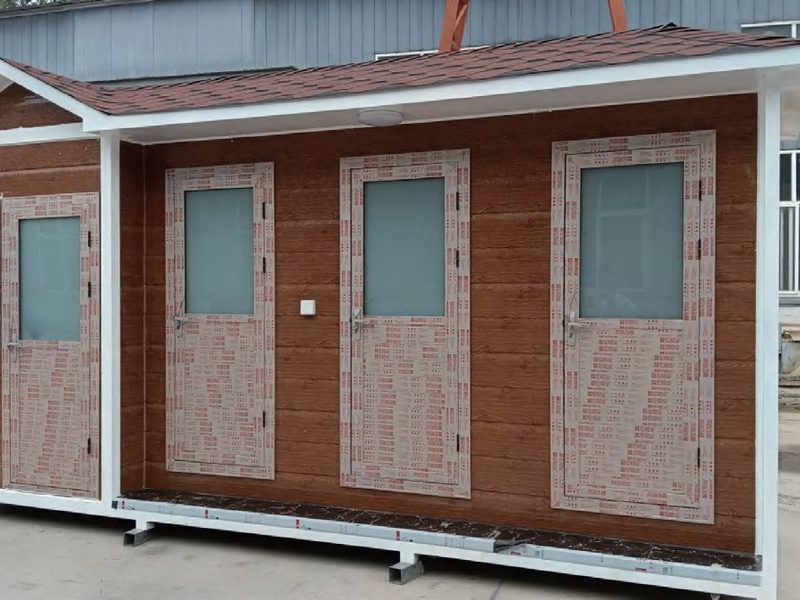

Длинный блок на три двери под скатной крышей с мягкой черепицей, отделка под дерево с кирпичным рисунком на дверях. Так выглядит санитарный блок для парка, базы отдыха или входа на мероприятие, который не портит вид места. Класс «высокий» по классификации завода.

Класс

высокий по классификации каталога

Размеры и комплектация

в каталоге показан класс кабины; размеры, бак, вентиляцию и отделку называем в расчёте под заказ

Что указать в заказе

число дверей, цвет, подключение к сетям, умывальники

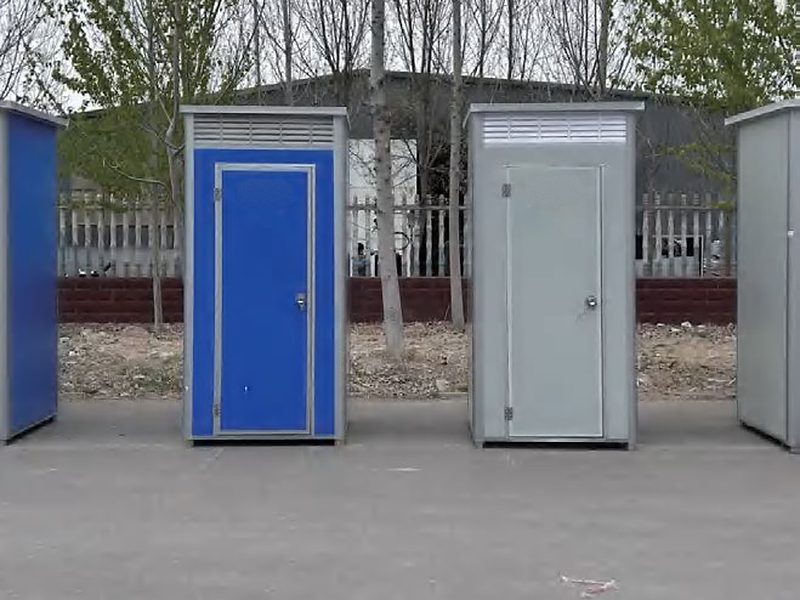

Кабина из стальных окрашенных панелей, как у модулей: синяя и серая на кадре. Стальной корпус жёстче пластикового, подходит под стройку и лагерь. По каталогу у мобильных туалетов есть карманы под вилы погрузчика и усиленные углы, так что кабины переставляют без разборки.

Материал

цветная сталь с полимерным покрытием

Размеры и комплектация

в каталоге показан класс кабины; размеры, бак, вентиляцию и отделку называем в расчёте под заказ

Что указать в заказе

число кабин, цвет, наличие бака и умывальника

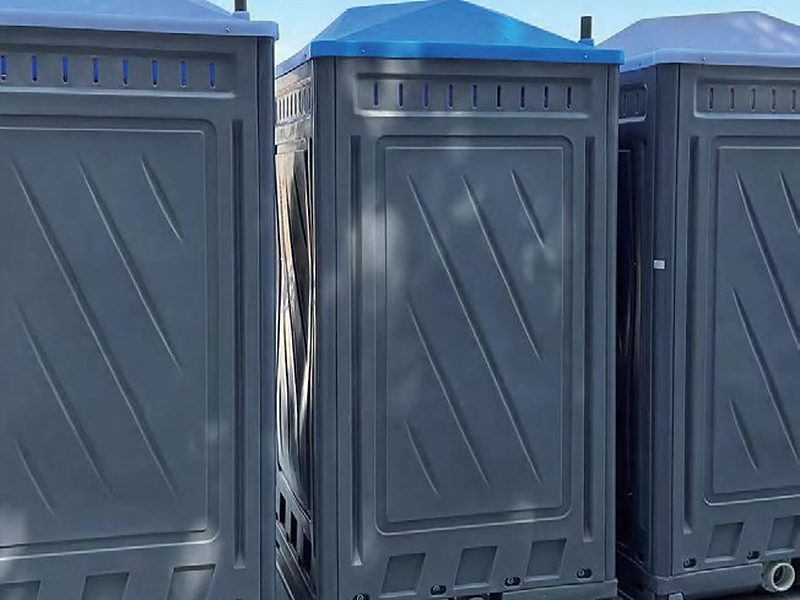

Пластиковые кабины из полиэтилена высокой плотности: лёгкие, не ржавеют, легко перевозятся. Серый корпус с синей крышей на кадре. Берут для мероприятий, пляжей и временных площадок. По каталогу стены утеплённые и стойкие к солнцу, но для холодных районов исполнение уточняем отдельно.

Материал

полиэтилен высокой плотности

Размеры и комплектация

в каталоге показан класс кабины; размеры, бак, вентиляцию и отделку называем в расчёте под заказ

Что указать в заказе

число кабин, цвет, вентиляцию, умывальник

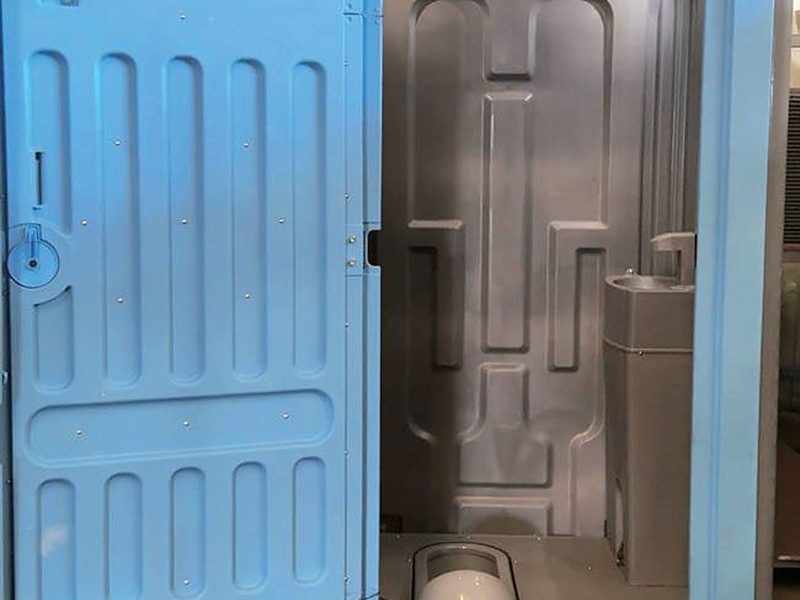

Новая модель пластиковой кабины: светло-голубой корпус, дверь с запором, внутри напольная чаша с подножками и бак. Подходит для строек, дач и мероприятий. Объём бака и систему смыва уточняем в расчёте.

Материал

полиэтилен высокой плотности

Размеры и комплектация

в каталоге показан класс кабины; размеры, бак, вентиляцию и отделку называем в расчёте под заказ

Что указать в заказе

число кабин, цвет, тип смыва, бак

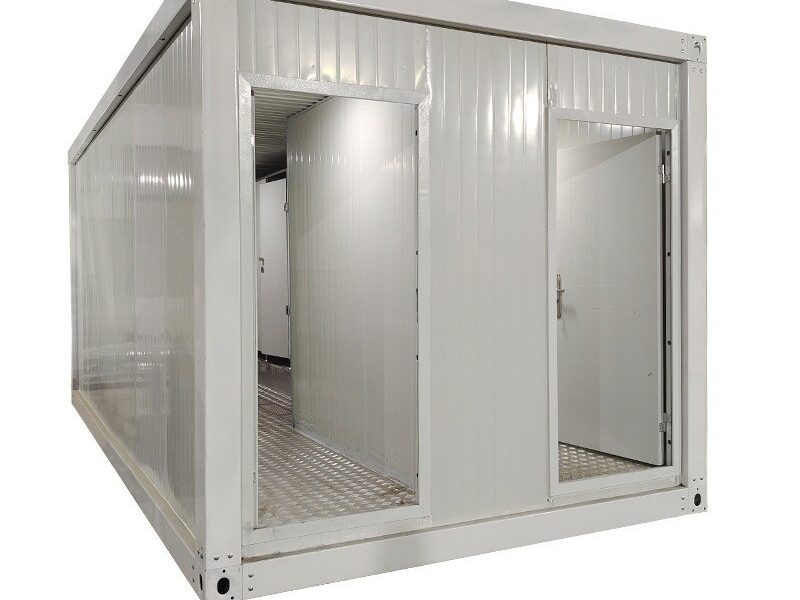

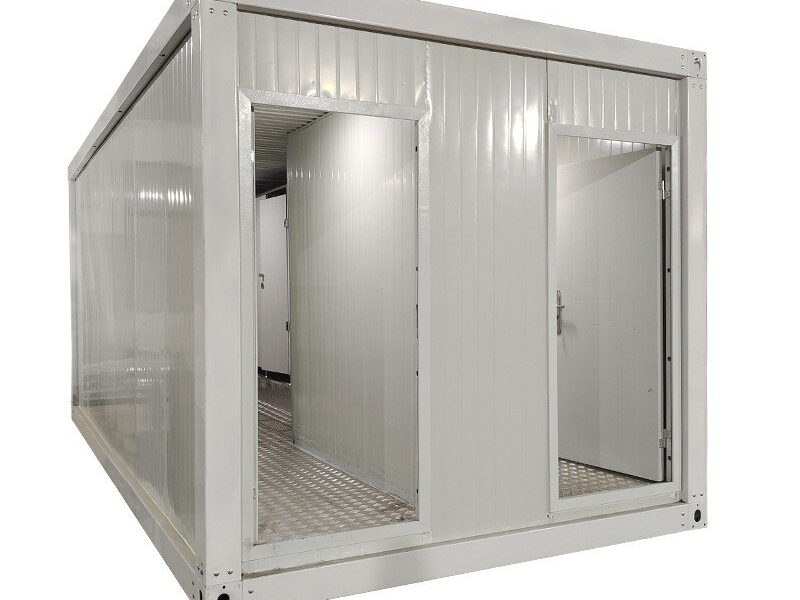

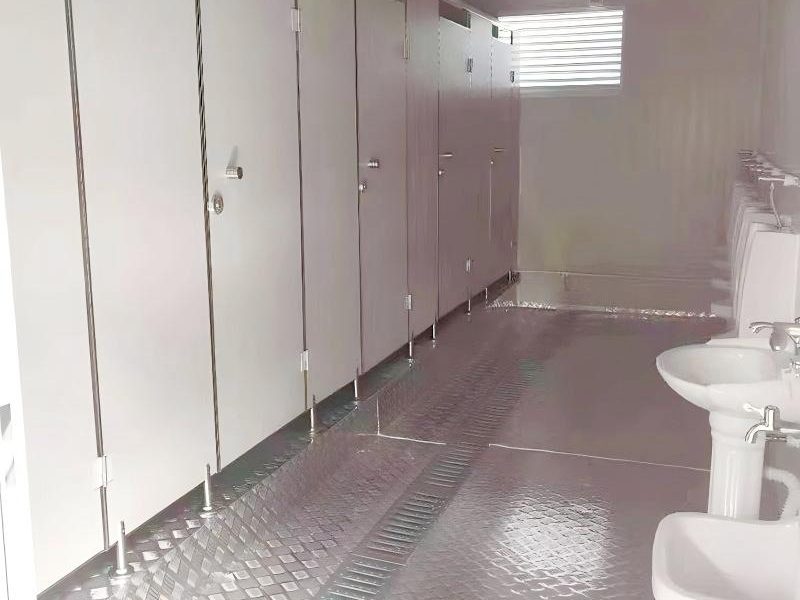

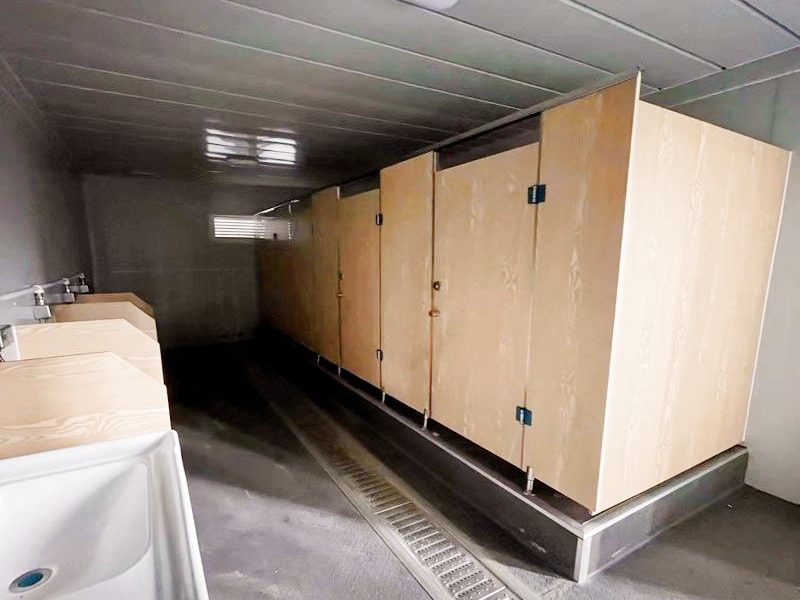

Блок в габарите контейнера: ряд кабин с перегородками, умывальники, рифлёный стальной пол с трапом, окно под потолком и вытяжная решётка. В каталоге показаны варианты с писсуарами, напольными чашами, душевыми кабинами и унитазом с угловой раковиной. Ставят на стройплощадке и в лагере; воду, канализацию и электричество подводят на месте.

Состав

ряд кабин, умывальники, рифлёный пол с трапом, окно и вытяжная решётка

Размеры и комплектация

в каталоге показан класс кабины; размеры, бак, вентиляцию и отделку называем в расчёте под заказ

Что указать в заказе

число кабин, писсуары и душ, тип унитазов, нужен ли подогрев воды

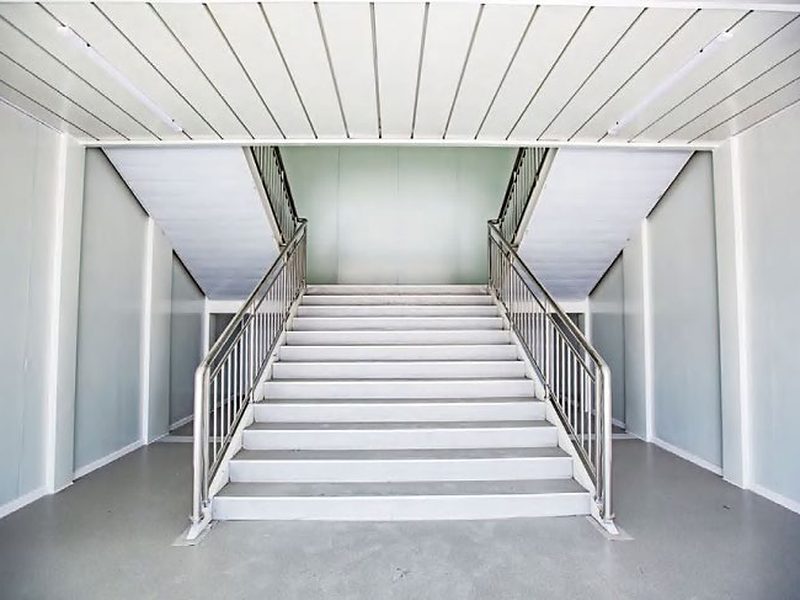

Широкая лестница с площадкой и поручнями из нержавеющей стали: нижний марш один, выше он расходится на два. Так она стоит в здании из модулей на фото каталога. Нужна, когда модули поставлены в два яруса: общежитие, офисный или гостиничный блок. Размеры каталог не приводит, поэтому считаем под высоту вашего этажа.

Назначение

подъём на второй этаж здания из модулей

По фото каталога

широкие ступени, площадка, поручни из нержавеющей стали с вертикальными стойками

Что указать в заказе

высоту этажа, ширину марша, число маршей, материал ступеней и поручней

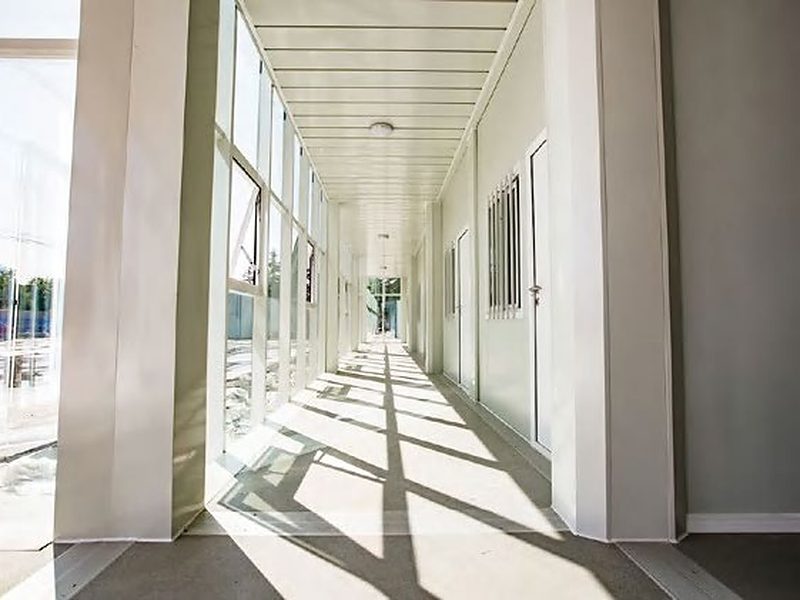

Длинный светлый коридор: вдоль одной стены окна с открывающимися створками, вдоль другой двери комнат с окнами-решётками. Соединяет модули или блоки в одно здание, чтобы между комнатами и санузлами можно было ходить под крышей. Длину, ширину и число дверей каталог не называет, поэтому они задаются в заказе.

Назначение

общий коридор общежития или переход между блоками

По фото каталога

остекление вдоль одной стены, двери комнат вдоль другой

Что указать в заказе

длину и ширину, число дверей, остекление и открывающиеся створки, отопление

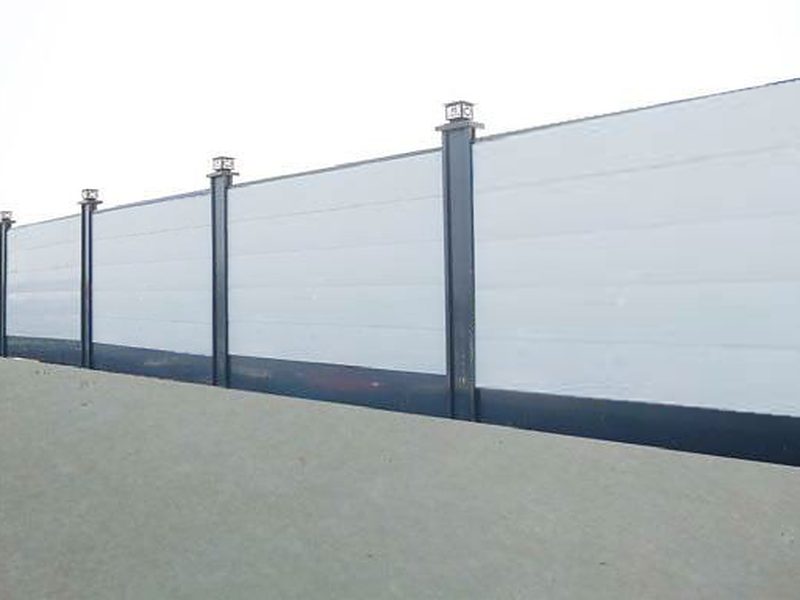

Сплошное ограждение из панелей на стальных стойках с навершиями: закрывает стройплощадку, вахтовый городок или склад. На фото каталога панели закрыты печатью рекламных баннеров; на нашем кадре баннеры убраны, панели показаны чистыми. Высота, длина секции и покрытие каталогом не названы, поэтому ограждение считаем под периметр вашей площадки.

Назначение

ограждение стройплощадки, лагеря, склада

По фото каталога

сплошные панели на стальных стойках с навершиями

Что указать в заказе

периметр, высоту, цвет панелей, нужны ли ворота и калитка

Угловая деталь верхней рамы модуля. В таблице комплектации завода угловые детали рамы указаны толщиной 7 мм. Верхние углы служат точками подъёма: на фото складных модулей выше стропы идут именно к ним. Заказывают как запасную деталь к модулям. Размер и покрытие каталог не приводит.

Назначение

верхний угол рамы, точка подъёма модуля

По таблице комплектации

угловые детали 7 мм

Что указать в заказе

для какого модуля, сколько штук, нужна ли окраска

Угловая деталь нижней рамы модуля, отдельный кадр в списке частых комплектующих завода. Размеры и толщину металла каталог не называет. Заказывают для ремонта и доукомплектации модулей.

Назначение

нижний угол рамы модуля

Что указать в заказе

для какого модуля, сколько штук, нужна ли окраска

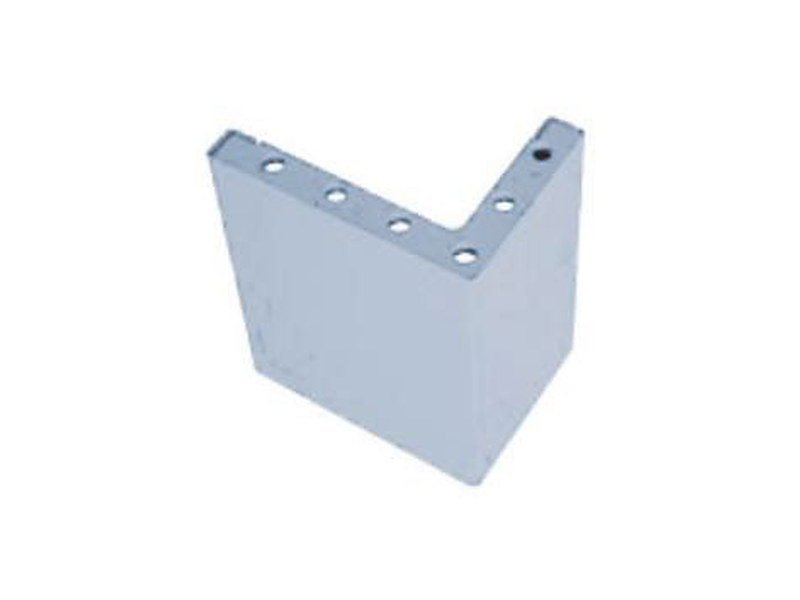

Угловая стойка с рядом отверстий под болты: так она показана в списке частых комплектующих. В таблице комплектации завода стойки оцинкованные, с соединителем и L-образными рёбрами жёсткости. Длину стойки каталог не приводит, она зависит от высоты модуля (2 591, 2 791 или 2 991 мм).

Назначение

стойка каркаса модуля

По таблице комплектации

оцинкованная, с соединителем и L-образными рёбрами жёсткости

Что указать в заказе

высоту модуля, сколько штук, нужна ли окраска

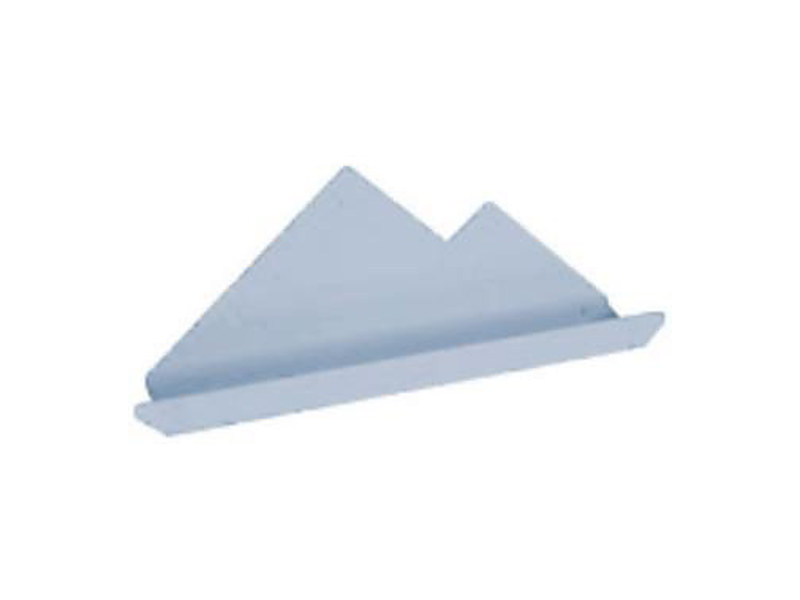

Соединительная деталь W-образной формы. В схеме разборного модуля она записана как «W-соединение», отдельного описания и размеров у каталога нет. Заказывают как комплектующую к разборным модулям; чертёж и материал уточняем у завода под вашу партию.

Назначение

соединение элементов каркаса разборного модуля

Что указать в заказе

для какого модуля, сколько штук, нужен ли чертёж

Дверь для модуля: стальная, с замком, на фото каталога рядом окно с решёткой. В таблице комплектации завода указана стальная дверь под стеновую панель типа 950. Берут запасной или добавочной, когда в модуле нужен ещё один вход. Размер проёма, замок и цвет называем в расчёте.

Назначение

вход в модуль, запасная или добавочная дверь

По таблице комплектации

стальная дверь под стеновую панель типа 950

Что указать в заказе

размер проёма, сторону открывания, замок, цвет

Потолок из стальных панелей-реек с встроенным светильником: так он выглядит изнутри на фото каталога. В таблице комплектации завода указана потолочная панель из цветной стали типа 831. Берут для замены или для отделки дополнительных помещений.

Назначение

потолок внутри модуля

По таблице комплектации

потолочная панель из цветной стали типа 831

Что указать в заказе

размер помещения, цвет, нужны ли светильники

Окно с раздвижными створками в белой пластиковой раме (в каталоге оно называется «пластиковая сталь»): на фото каталога окна стоят стопкой. Для модулей в таблице комплектации указано окно 925 × 1 130 мм (у разборного модуля стекло одинарное), для раскладных домов двойной стеклопакет. Окно с двойным остеклением просите сразу.

Назначение

окно модуля, запасное или для ремонта

По таблице комплектации

ПВХ-окно 925 × 1 130 мм, у раскладных домов с двойным стеклопакетом

Что указать в заказе

размер, число створок, одинарное или двойное остекление, цвет рамы

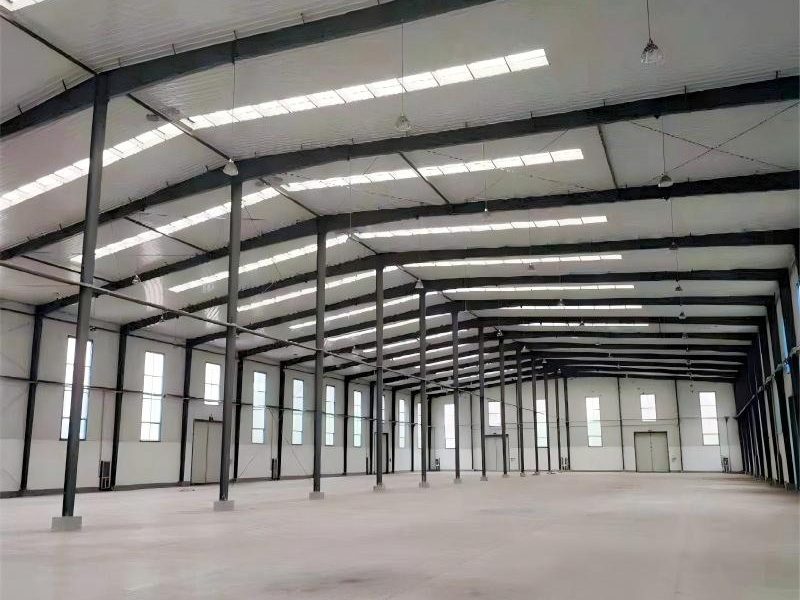

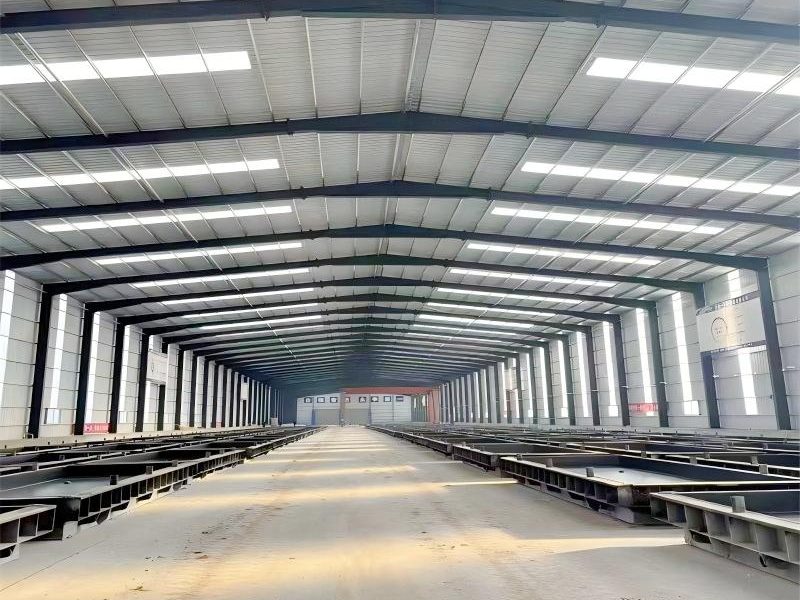

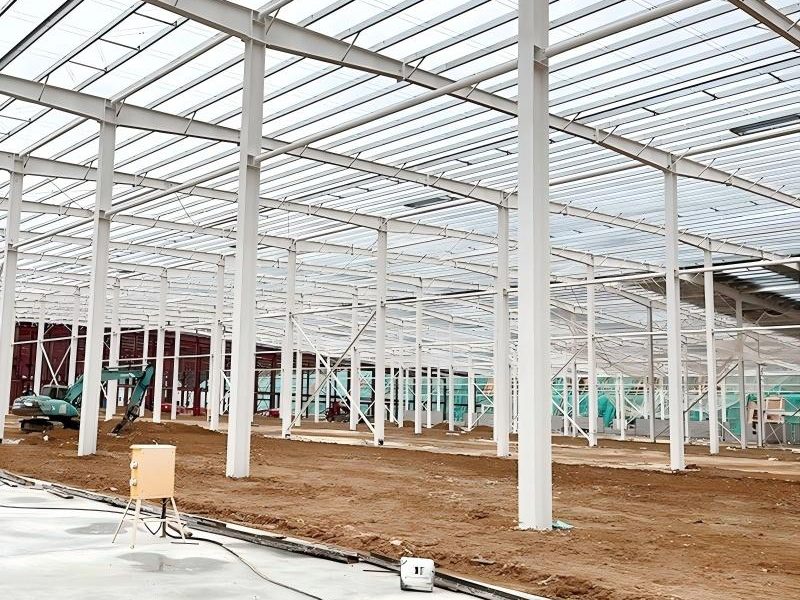

Рамы, колонны, прогоны, стены и кровля из сэндвич-панелей, ворота, окна и лестницы: завод проектирует и поставляет каркас здания под нагрузки объекта. В каталоге разобрано 35 узлов от кровельного фонаря и мостового крана до водосточного жёлоба. Проект ведут в профессиональных программах для расчёта и черчения стальных конструкций.

Назначение

склады, цеха, ангары, торговые залы и офисы с большим пролётом

Проект

расчёт и чертежи по вашим нагрузкам: снег, ветер, мостовой кран

Сталь

Q235 или Q355 по данным завода (ближайшие европейские аналоги S235JR и S355JR)

Что указать в заказе

пролёт и длину, высоту до карниза, снеговой район, мостовой кран, ворота и окна

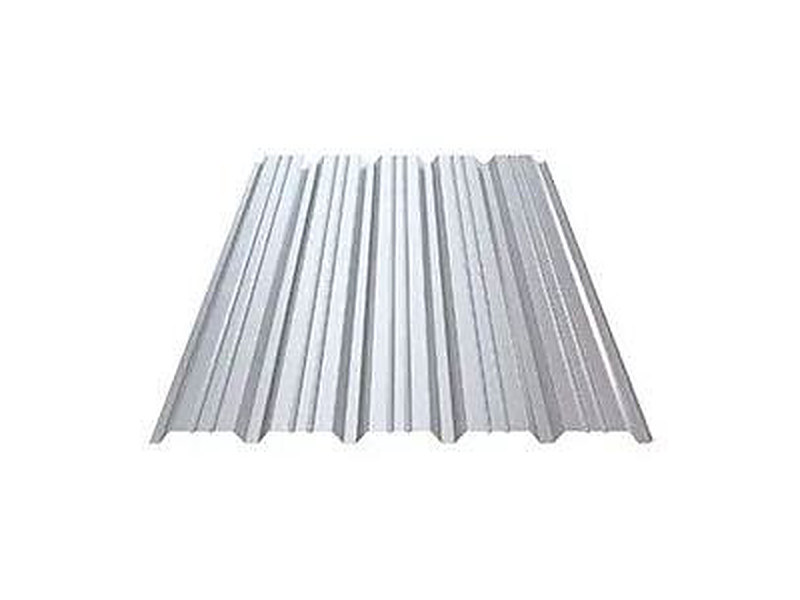

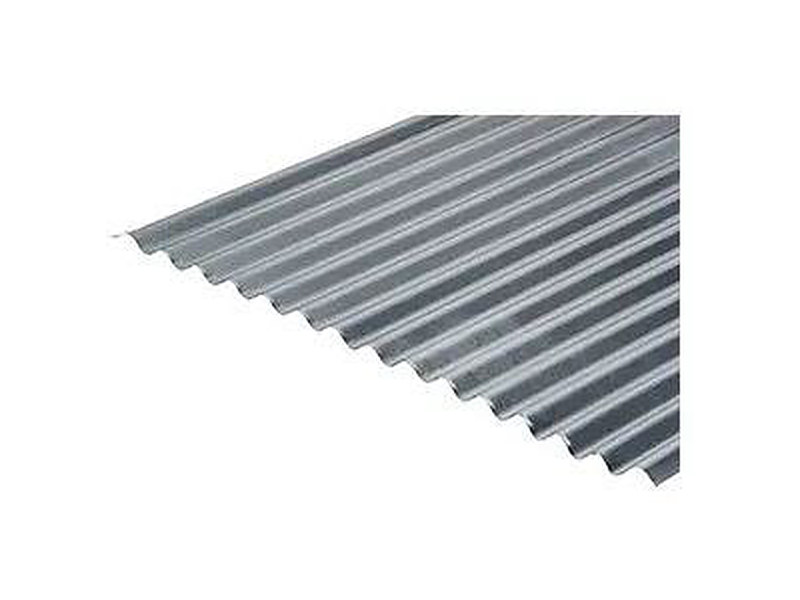

Лист с полимерным покрытием без утеплителя: кровля и стены складов, навесов, хозблоков, ограждения. Профиль, толщину и цвет указывают в заказе.

Назначение

кровля и стены без утепления, навесы, ограждения

Облицовка

цветная сталь с полимерным покрытием, толщину листа указываем в заказе

Толщина панели

50, 75 или 100 мм для стен, 50–70 мм для кровли (по данным завода)

Что указать в заказе

профиль, толщину листа, цвет, длину листов и общую площадь

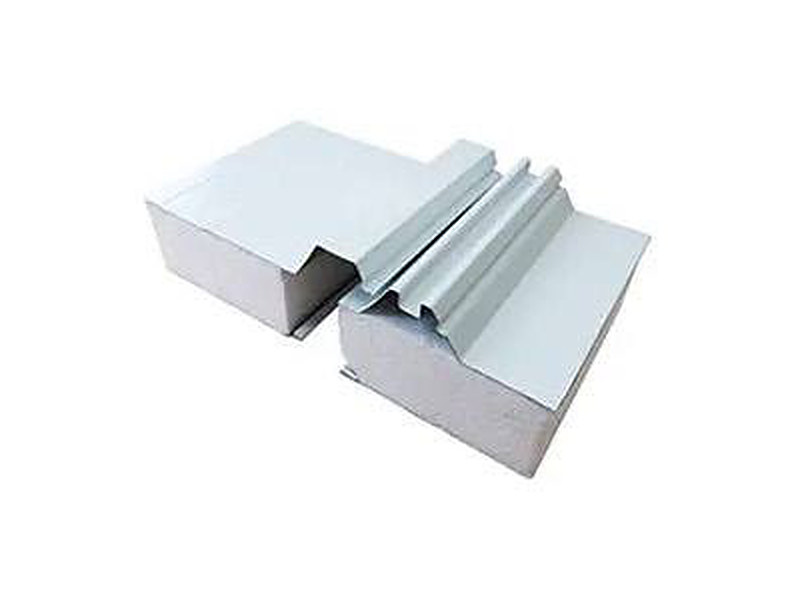

Лёгкая панель со вспененным пенополистиролом: в каталоге стандартная плотность 10 кг/м³. Пенополистирол горит, поэтому для общежитий и вахтового жилья обычно берут минеральную вату, а EPS — под склады, навесы и подсобки.

Утеплитель

пенополистирол (EPS), стандартная плотность 10 кг/м³

Облицовка

цветная сталь с полимерным покрытием, толщину листа указываем в заказе

Толщина панели

50, 75 или 100 мм для стен, 50–70 мм для кровли (по данным завода)

Что указать в заказе

толщину панели, цвет, длину, назначение здания

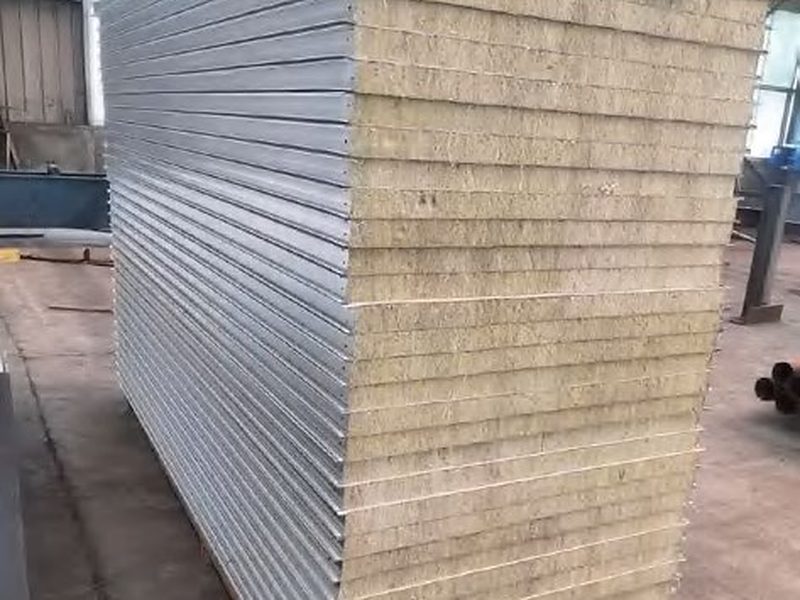

Панель с минеральной ватой: плотность 50 или 80 кг/м³ по каталогу. Минвата не горит, поэтому её выбирают для жилья, столовых и вахтовых посёлков. Стены модулей обычно собирают именно из таких панелей толщиной 50 или 75 мм.

Утеплитель

минеральная вата 50–80 кг/м³ по каталогу

Облицовка

цветная сталь с полимерным покрытием, толщину листа указываем в заказе

Толщина панели

50, 75 или 100 мм для стен, 50–70 мм для кровли (по данным завода)

Что указать в заказе

толщину панели, плотность ваты, цвет, длину, назначение здания

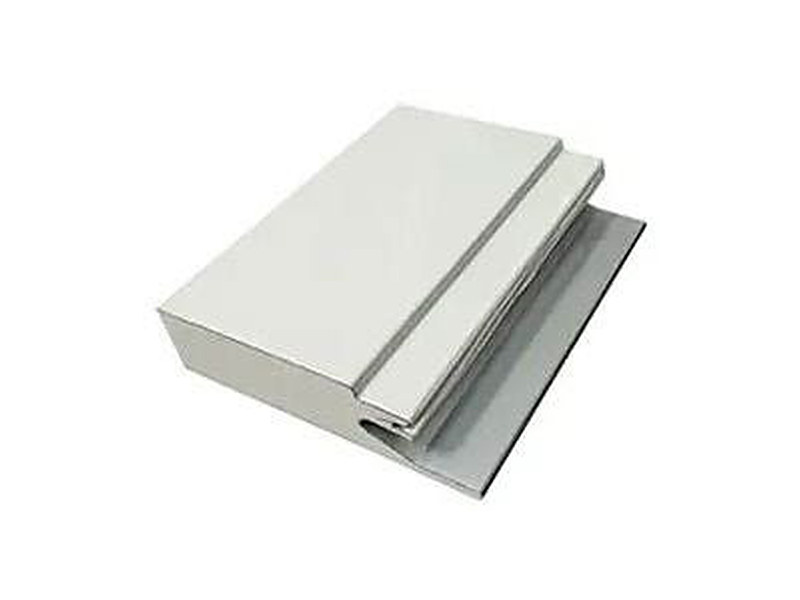

Панель с жёстким полиуретановым утеплителем: при той же толщине держит тепло лучше пенополистирола и минеральной ваты, поэтому её берут для холодных складов и районов Севера. Пожарные характеристики запрашиваем у завода под назначение здания.

Утеплитель

жёсткий пенополиуретан (ППУ)

Облицовка

цветная сталь с полимерным покрытием, толщину листа указываем в заказе

Толщина панели

50, 75 или 100 мм для стен, 50–70 мм для кровли (по данным завода)

Что указать в заказе

толщину панели, цвет, длину, назначение здания, пожарные требования

Гладкая стеновая панель: цветная сталь с двух сторон и слой стекловаты внутри (схема каталога: лист, лист, утеплитель). Из таких панелей собирают стены сборных домов и вставки в стальной каркас.

Утеплитель

стекловата

Облицовка

цветная сталь с полимерным покрытием, толщину листа указываем в заказе

Толщина панели

50, 75 или 100 мм для стен, 50–70 мм для кровли (по данным завода)

Что указать в заказе

толщину панели, цвет, длину, рабочую ширину

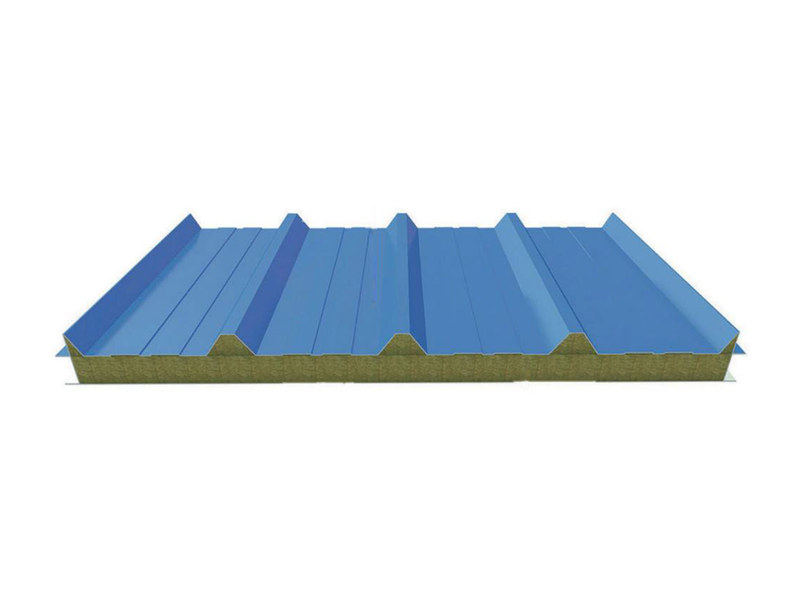

Кровельная панель с трапециевидным профилем сверху (синий цвет на схеме): стекловата внутри, цветная сталь снаружи и изнутри. Для кровли сборных домов, навесов и складов; подбираем под снеговую нагрузку района.

Утеплитель

стекловата

Облицовка

цветная сталь с полимерным покрытием, толщину листа указываем в заказе

Толщина панели

50, 75 или 100 мм для стен, 50–70 мм для кровли (по данным завода)

Что указать в заказе

толщину панели, цвет, длину, снеговую нагрузку района

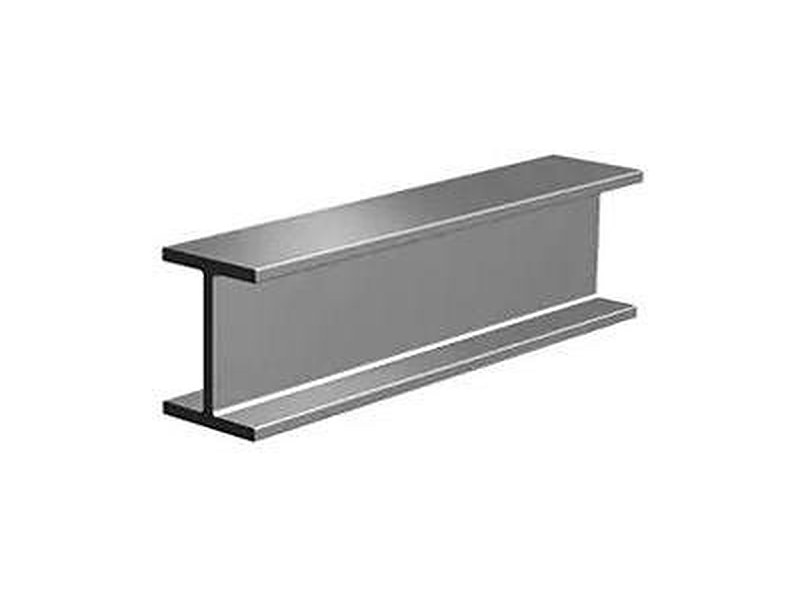

Основной несущий элемент рам и колонн стального каркаса. Сечение и сталь (Q235 или Q355) подбирают расчётом под нагрузку, пролёт и снеговой район.

Назначение

колонны и ригели рамы, подкрановые балки

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

сечение, длину, марку стали, покрытие

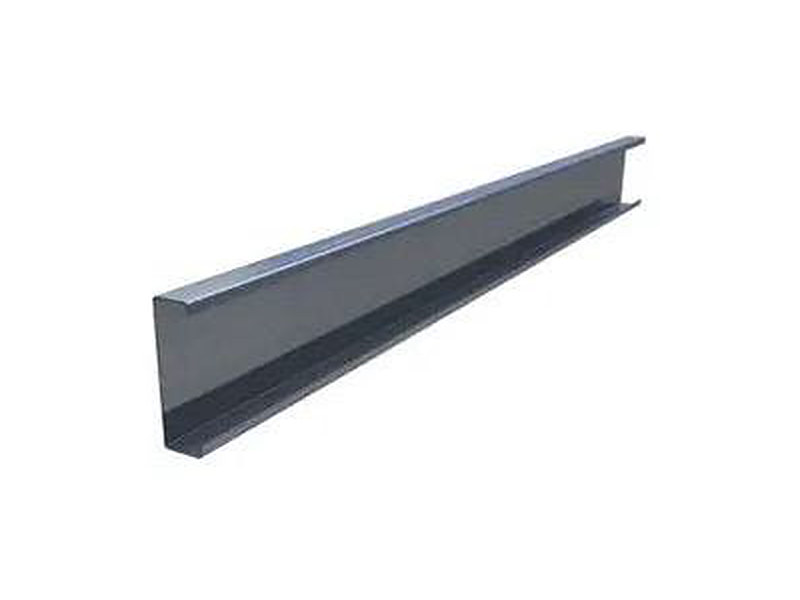

Холодногнутый профиль для прогонов кровли и ригелей стен: на него крепят сэндвич-панели и профлист. По данным завода, серия C80–C320.

Назначение

прогоны кровли, ригели стен

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

размер профиля, толщину металла, шаг и длину

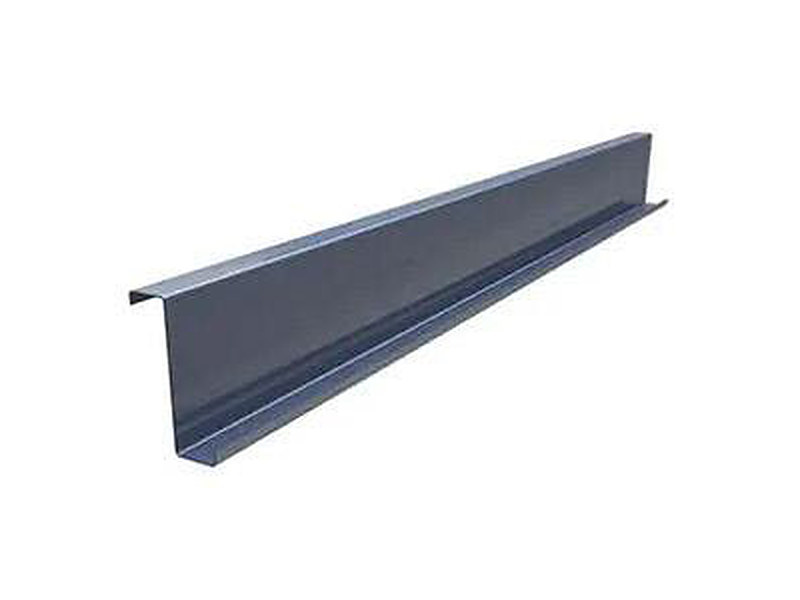

Профиль для неразрезных прогонов: Z-образные элементы укладывают внахлёст, и пролёт работает как цельный. По данным завода, серия Z120–Z300.

Назначение

прогоны кровли и стен при больших пролётах

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

размер профиля, толщину металла, шаг и длину

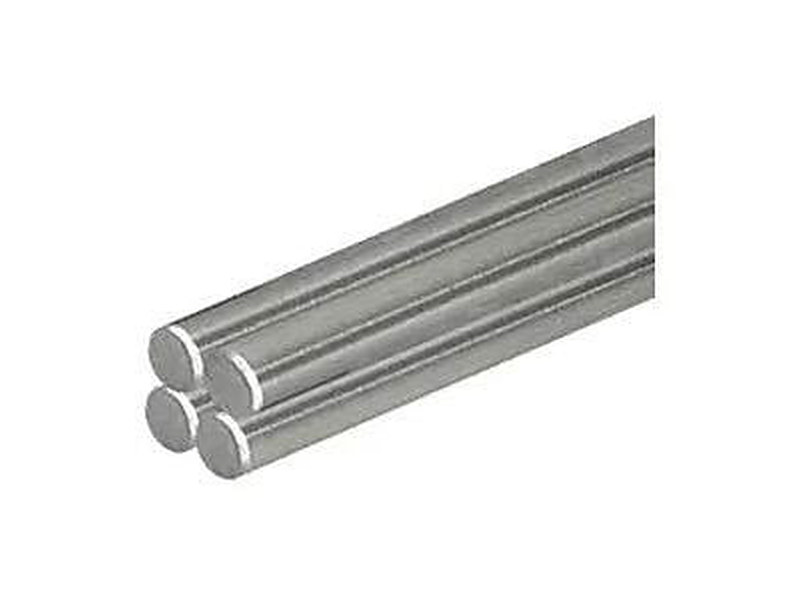

Гладкий круглый стальной пруток: растяжки, тяжи, связи жёсткости и подвески в стальном каркасе.

Назначение

связи жёсткости, растяжки, подвески

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

диаметр, длину, марку стали, покрытие

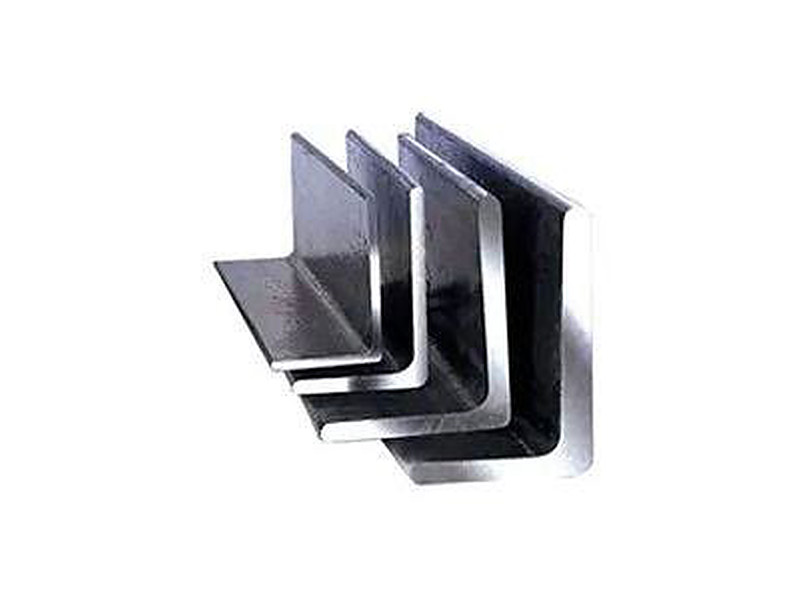

Равнополочный уголок для связей, обрамления проёмов, опор и закладных элементов. Сечение и длину называют под проект.

Назначение

связи, обрамление проёмов, опоры

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

размер полки и толщину, длину, марку стали, покрытие

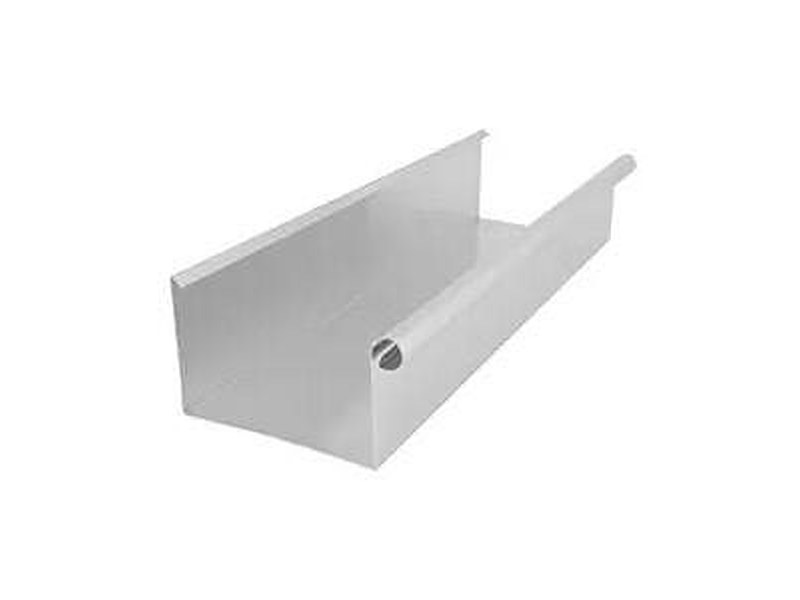

Жёлоб для сбора воды с кровли склада или модульного здания; к нему подключают водосточную трубу. Профиль и цвет подбирают под кровлю.

Назначение

сбор воды с кровли

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

сечение жёлоба, длину, цвет, число соединений

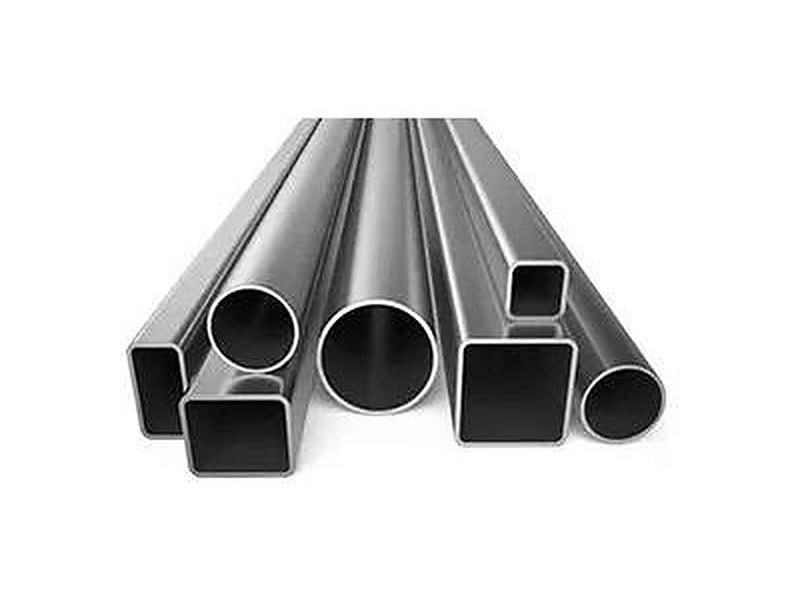

Профильные и круглые трубы для лёгкого каркаса, ограждений, косоуров лестниц и прогонов. Наружный размер, стенку и покрытие указывают в заказе.

Назначение

лёгкий каркас, ограждения, лестницы

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

сечение и стенку, длину, марку стали, оцинковку

Настил с трапециевидным профилем: несущее основание перекрытия и кровли. Высота гофра, толщина металла и оцинковка определяют несущую способность, поэтому называем их под нагрузку.

Назначение

основание перекрытий и кровли

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

высоту профиля, толщину, покрытие, длину, нагрузку

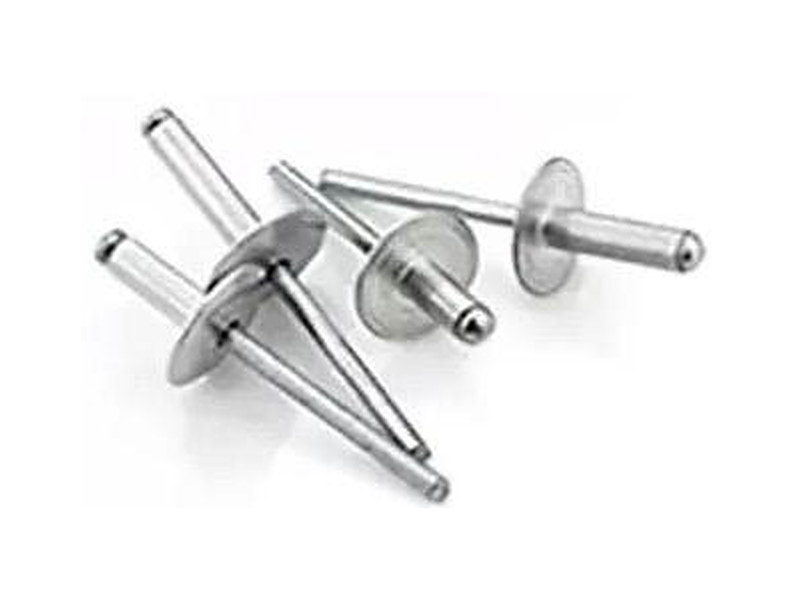

Заклёпка с широкой головкой для соединения листов, доборных элементов и панелей кровли и стен. Материал, диаметр и длину указывают в заказе.

Назначение

крепление листов и доборных элементов

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

материал, диаметр, длину, количество

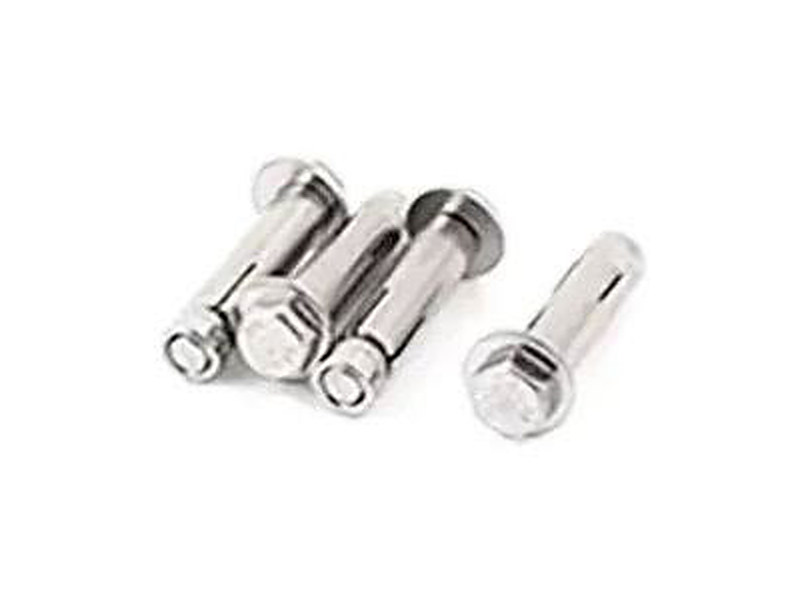

Анкер, который при затяжке распирается в бетонном основании: закрепляет опоры, башмаки и закладные детали без закладки в бетон заранее.

Назначение

крепление опор и закладных к готовому бетону

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

диаметр, длину, материал, количество

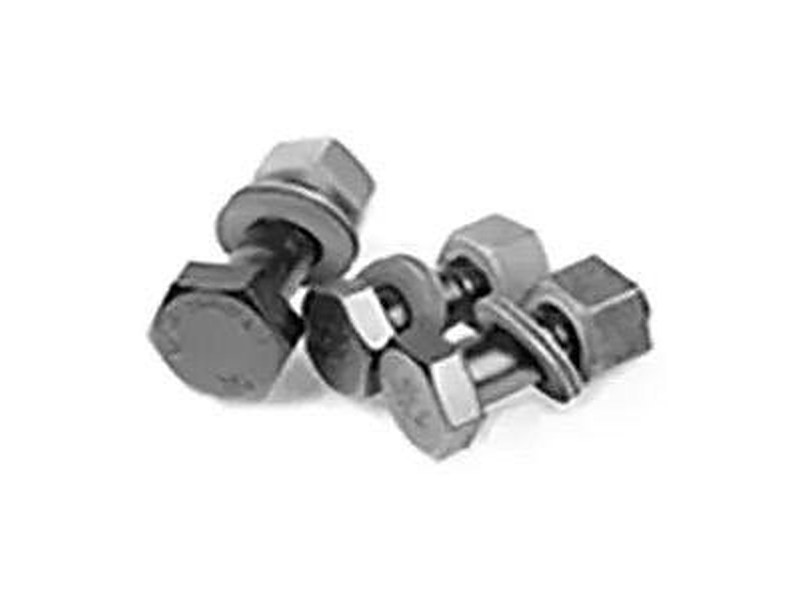

Болт с гайкой и шайбой для узлов стальных рам и колонн. Класс прочности, диаметр и длину указывают в заказе вместе с чертежом узла.

Назначение

узлы стальных рам, колонн и балок

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

диаметр, длину, класс прочности, количество комплектов

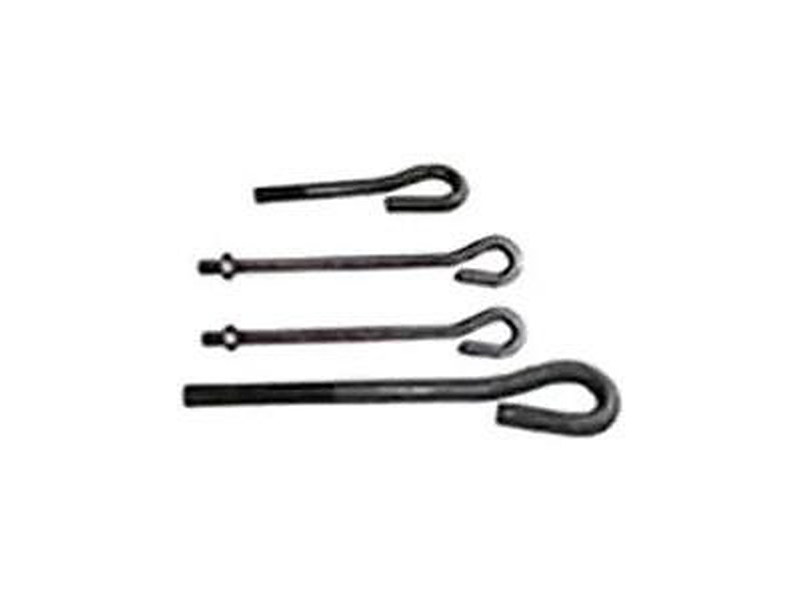

Изогнутый анкерный болт с петлёй: закладывают в бетон фундамента, на него садится колонна каркаса. Положение и длину анкеров завод привязывает к схеме колонн.

Назначение

крепление колонн к бетонному фундаменту

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

диаметр, длину, количество, схему расположения

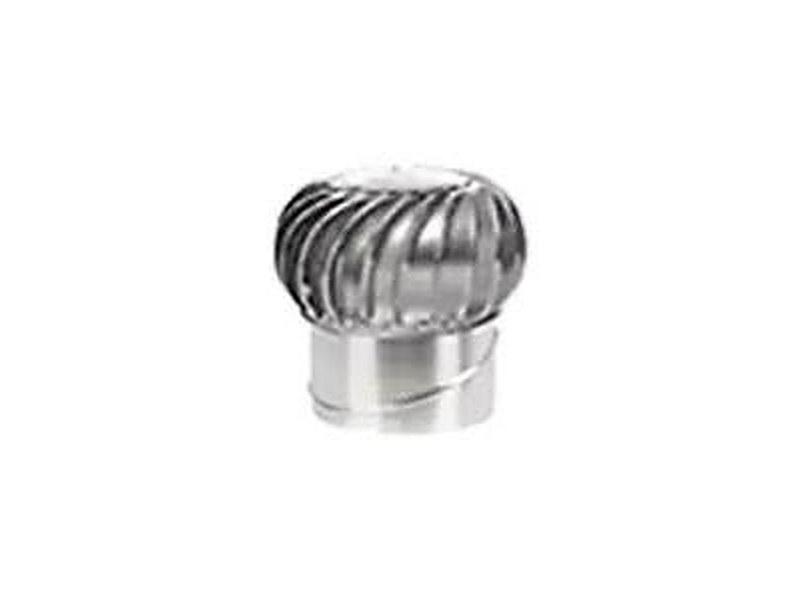

Вентиляционная турбина без электропривода: вращается от ветра и вытягивает тёплый воздух из-под кровли склада или цеха. Ставится на конёк.

Назначение

вытяжка из-под кровли склада и цеха

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

диаметр патрубка, материал, количество

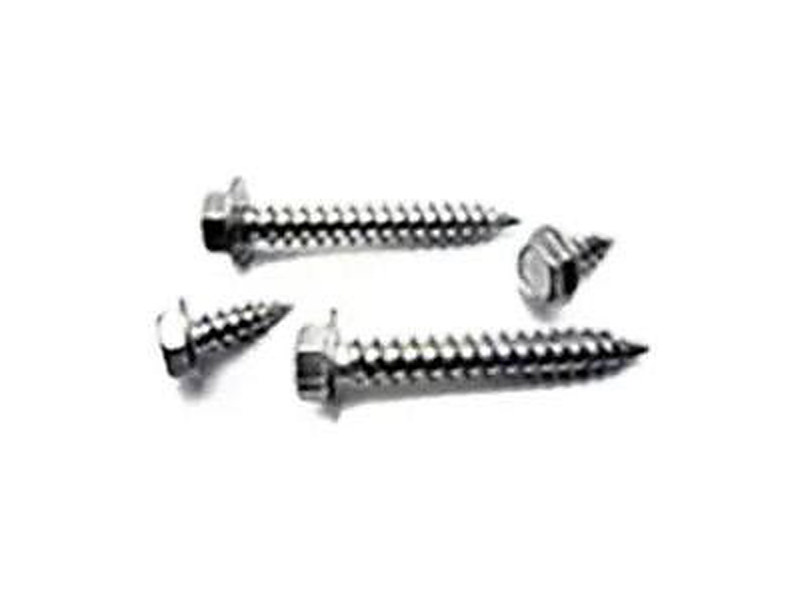

Саморез с шестигранной головкой для крепления панелей и профлиста к прогонам. Длину и покрытие подбирают под толщину панели.

Назначение

крепление панелей и профлиста к прогонам

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

размер, длину, покрытие, шайбу, количество

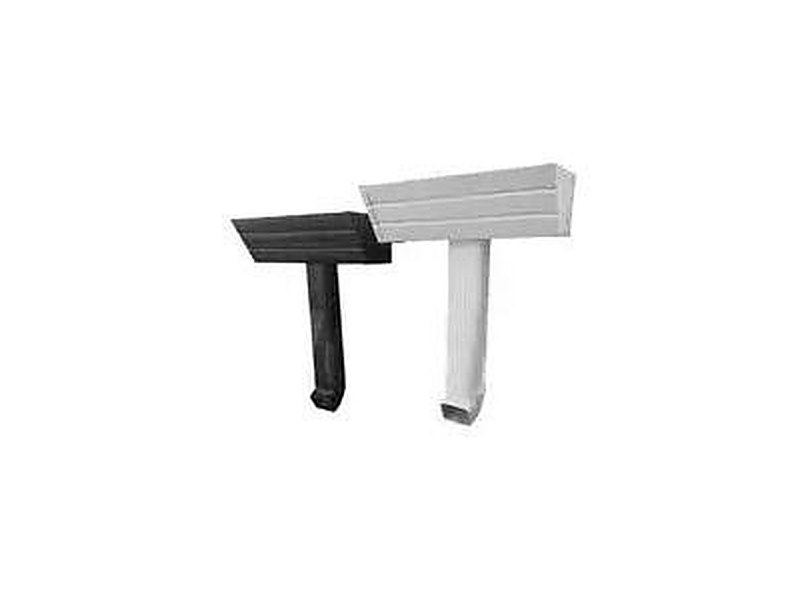

Труба водостока из ПВХ с коленом и креплением: отводит воду от жёлоба. Лёгкая и не ржавеет; диаметр, длину и цвет называем в расчёте.

Назначение

отвод воды с кровли

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

диаметр, длину, цвет, число колен и креплений

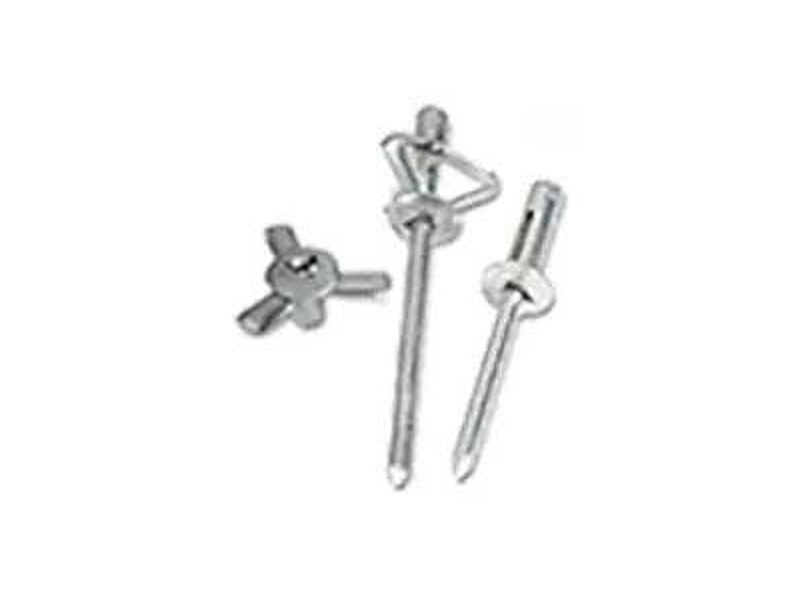

Второй вариант вытяжной заклёпки из каталога: удлинённый стержень, на кадре рядом гайка-«барашек». Берут для кровельного листа и тонких панелей; материал и длину указывают в заказе.

Назначение

крепление тонкого листа и панелей

Размеры и марка

каталог завода их не приводит: называем под проект, указав в заявке сечение, длину, марку стали и покрытие

Что указать в заказе

материал, диаметр, длину, количество
