Солнечные электростанции
Солнечные
электростанции
Модули, инверторы, накопители и крепёж — напрямую с заводов, одним контейнером и одним договором. Сетевая, автономная или гибридная схема: считаем под ваш объект, привозим во Владивосток и растамаживаем.
Семь сценариев под объект
Три схемы — три разные задачи
Станции отличаются не мощностью, а тем, что они делают с сетью. От этого зависит и состав оборудования, и цена. Выберите свою — под неё считаем комплект.

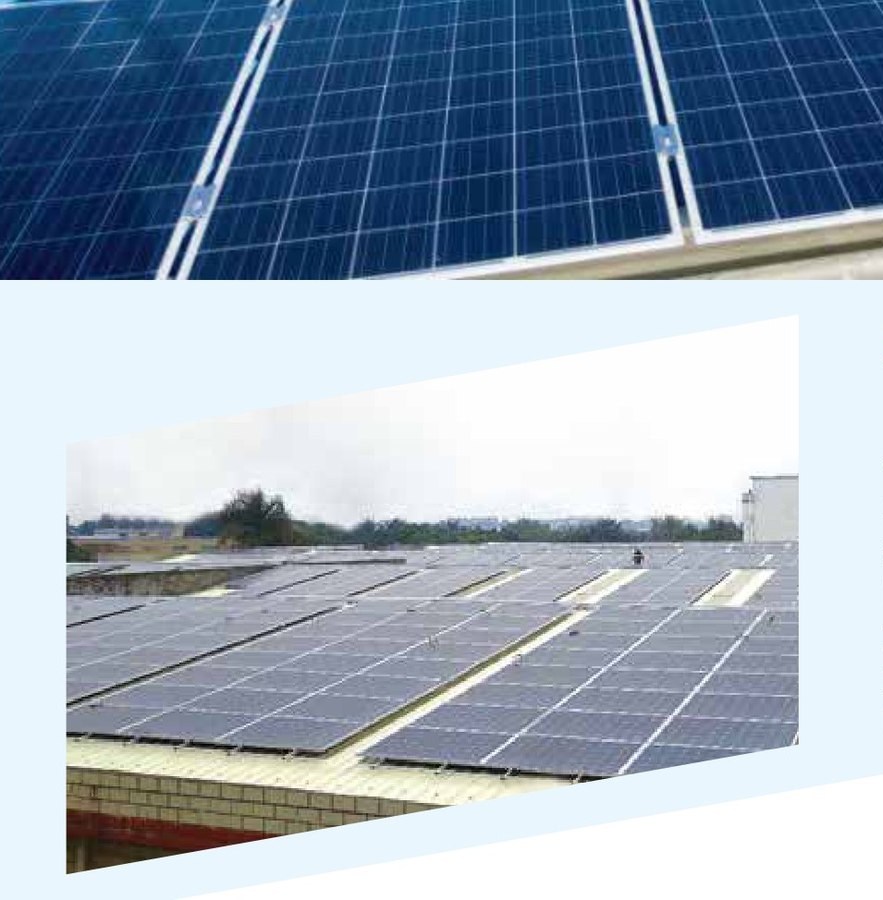

Сетевая станция — снять нагрузку с сети
Сеть есть и она надёжна, задача — платить за неё меньше. Днём объект питается от солнца, ночью и в пик — от сети. Аккумулятор не нужен, поэтому это самая дешёвая схема на киловатт. При отключении сети станция тоже гаснет: инвертор обязан отключиться, чтобы не подать напряжение на линию, где работают люди.
Кому: цех, склад, торговый центр, ферма — там, где основное потребление приходится на светлое время суток.

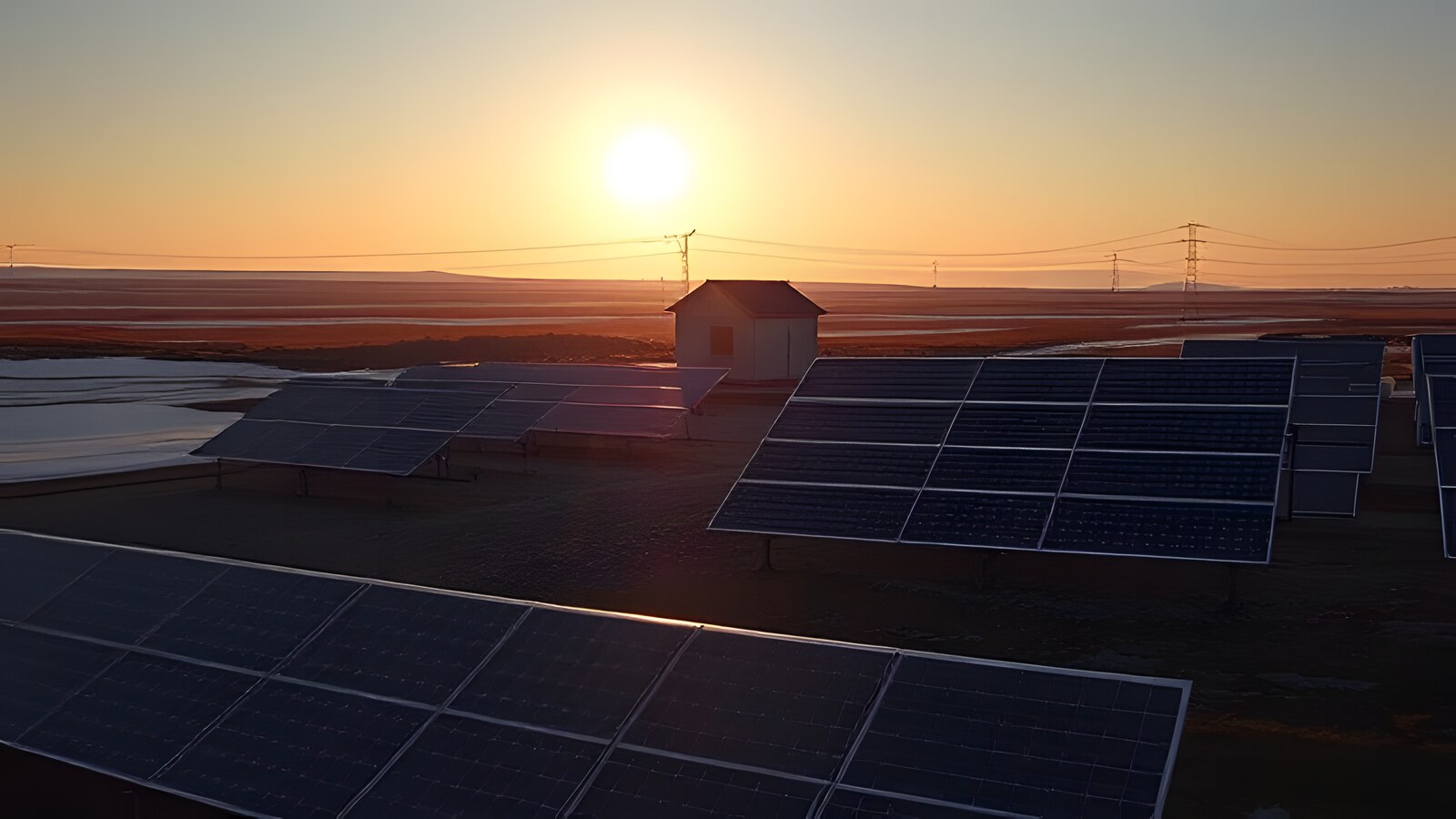

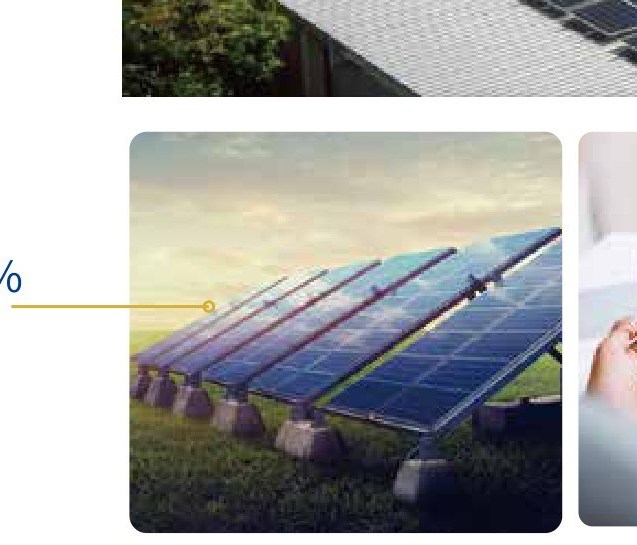

Автономная станция — сети нет вообще
Объект живёт только на солнце и батарее. Массив считается не по площади кровли, а по суточному потреблению плюс запас на непогоду. Дизель остаётся как резерв — инвертор запускает его сам и заодно заряжает от него батарею.
Кому: база, вахта, карьер, ретранслятор, метеопост, турбаза — всё, куда тянуть линию дороже, чем поставить станцию.

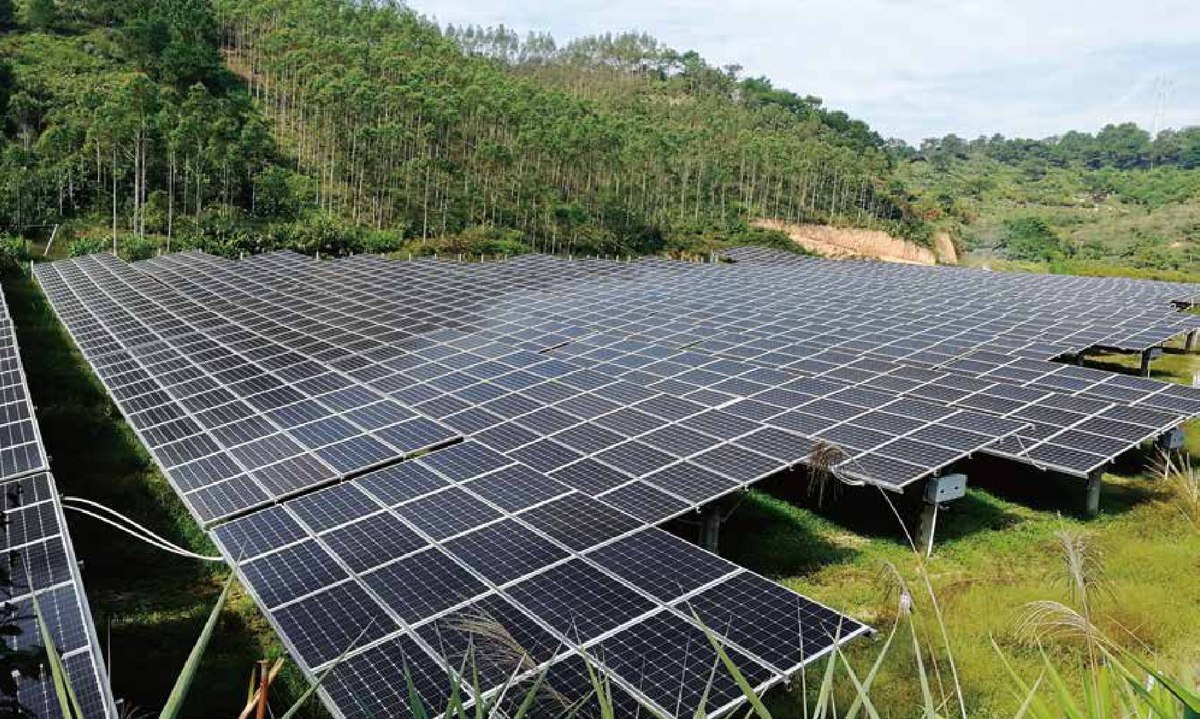

Гибридная станция — сеть есть, но ей нельзя верить
Самая живучая схема. Инвертор держит солнце, батарею и сеть одновременно и сам решает, откуда брать — порядок приоритета задаёте вы. Сеть пропала — нагрузка переходит на батарею за 10 мс, техника этого не замечает. CT-датчик следит, чтобы ток не уходил в сеть, если отдача не оформлена.

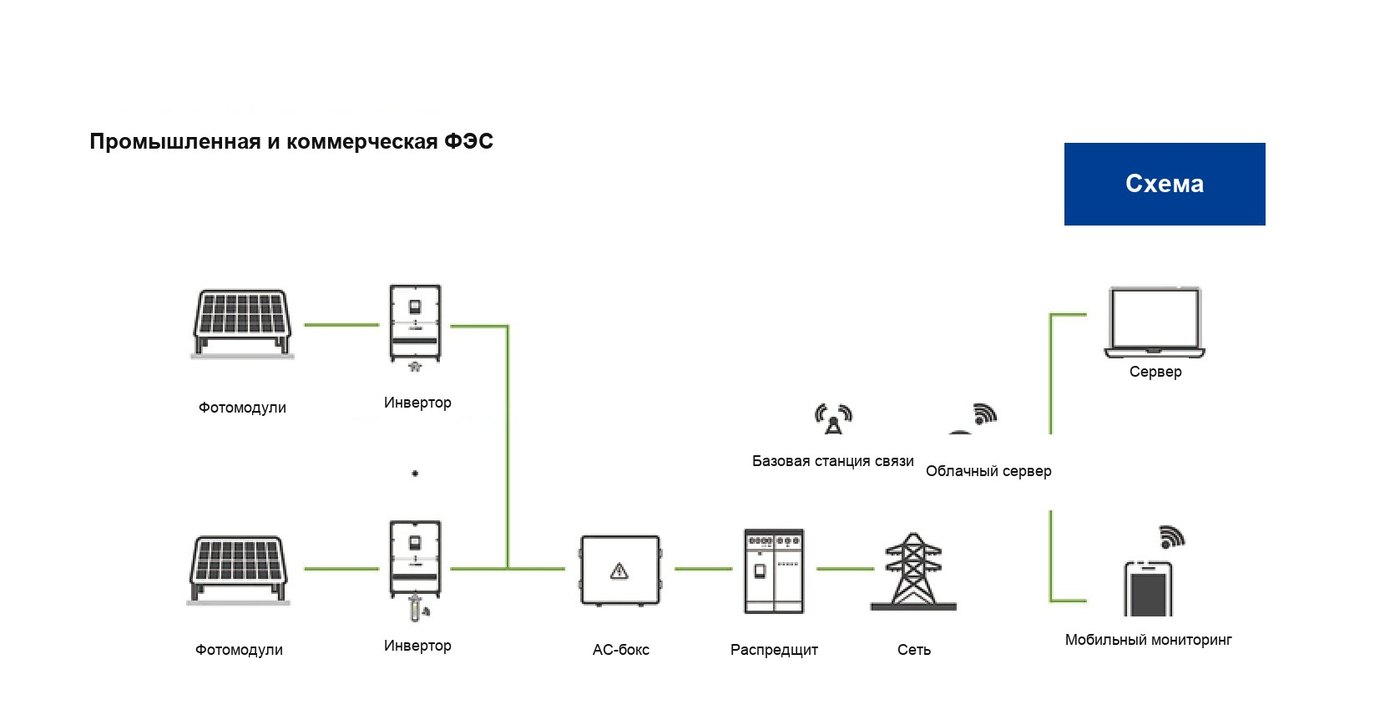

Промышленная станция целиком — как это собрано на заводе
Заводская принципиальная схема: массив разбит на стринги, у каждой группы свой инвертор, выходы инверторов сводятся в АС-бокс, оттуда — в распределительный щит и на ввод объекта. Параллельно инверторы отдают телеметрию: через базовую станцию связи в облако, а оттуда в веб-кабинет и приложение.

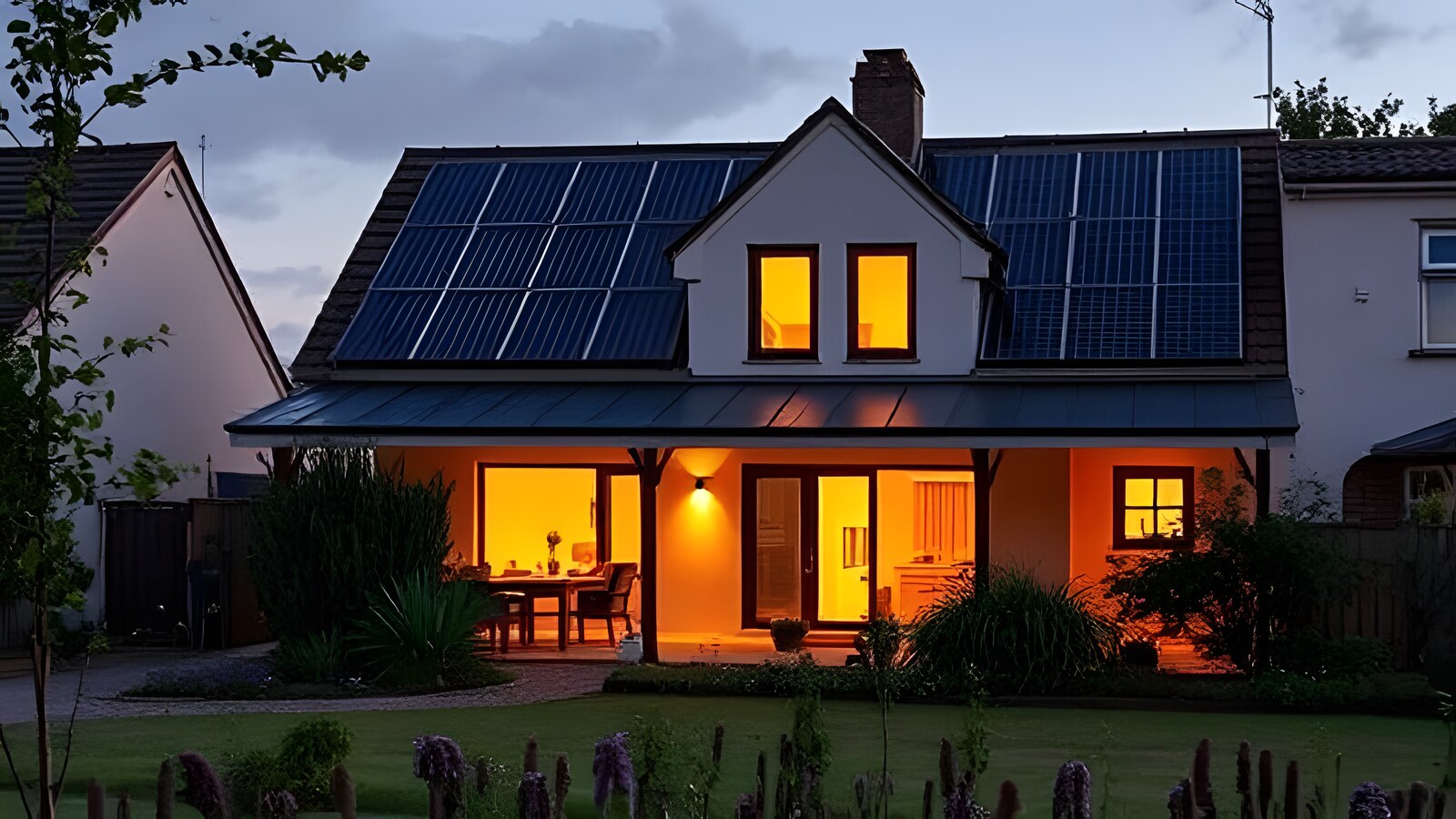

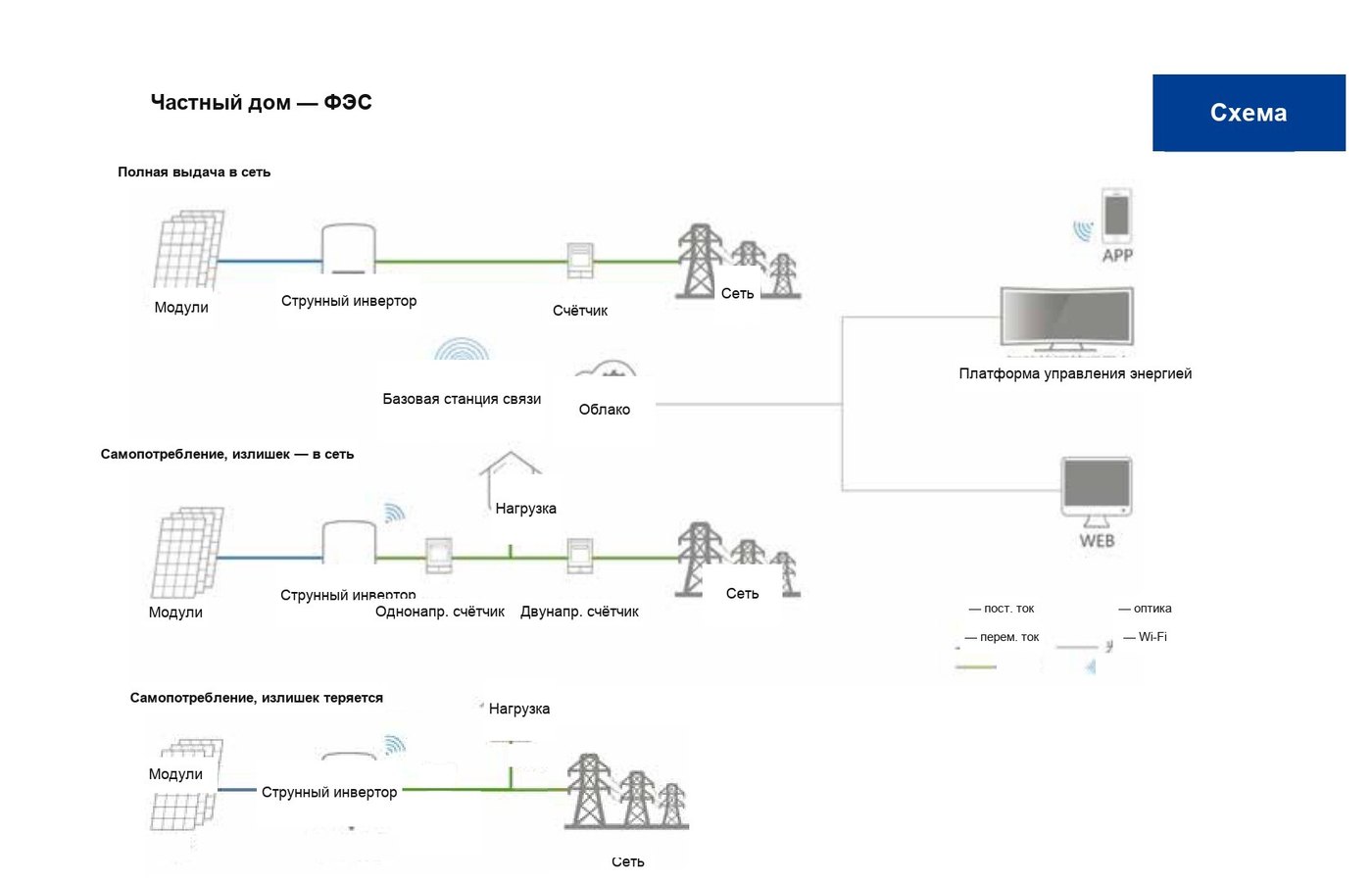

Три режима работы частного дома
Заводские схемы для жилого объекта. Отличаются они не оборудованием, а тем, куда уходит выработка и сколько счётчиков стоит на вводе. В России рабочим чаще всего оказывается третий.
Полная выдача в сеть
Вся выработка уходит в сеть и учитывается счётчиком, а дом продолжает питаться от сети как обычно. Схема живёт там, где отдача оформлена и за неё платят.
Самопотребление, излишек в сеть
Выработка сначала кроет собственное потребление дома, остаток уходит в сеть. Появляется второй счётчик: однонаправленный считает выработку, двунаправленный — и отдачу, и потребление.
Самопотребление без отдачи
Излишек в сеть не отдаётся — он просто не вырабатывается. Второго счётчика не нужно, зато мощность массива подбирают под реальное потребление, иначе часть станции будет простаивать. Для России это самый частый рабочий вариант.
Конструктив опорных систем
Шесть систем из заводского каталога — послойно, снизу вверх, с названиями узлов. Это то, что реально приезжает в контейнере и собирается на объекте.

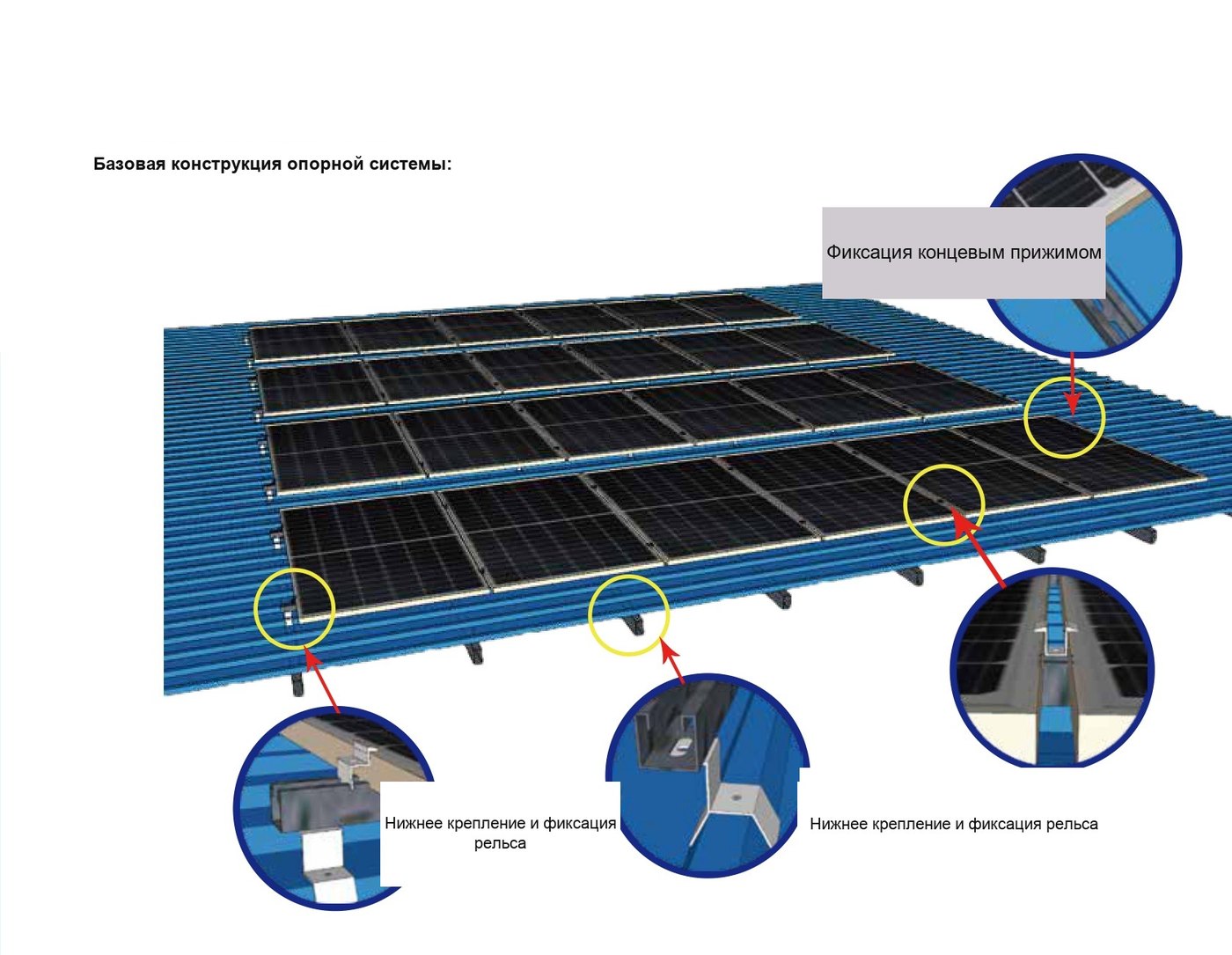

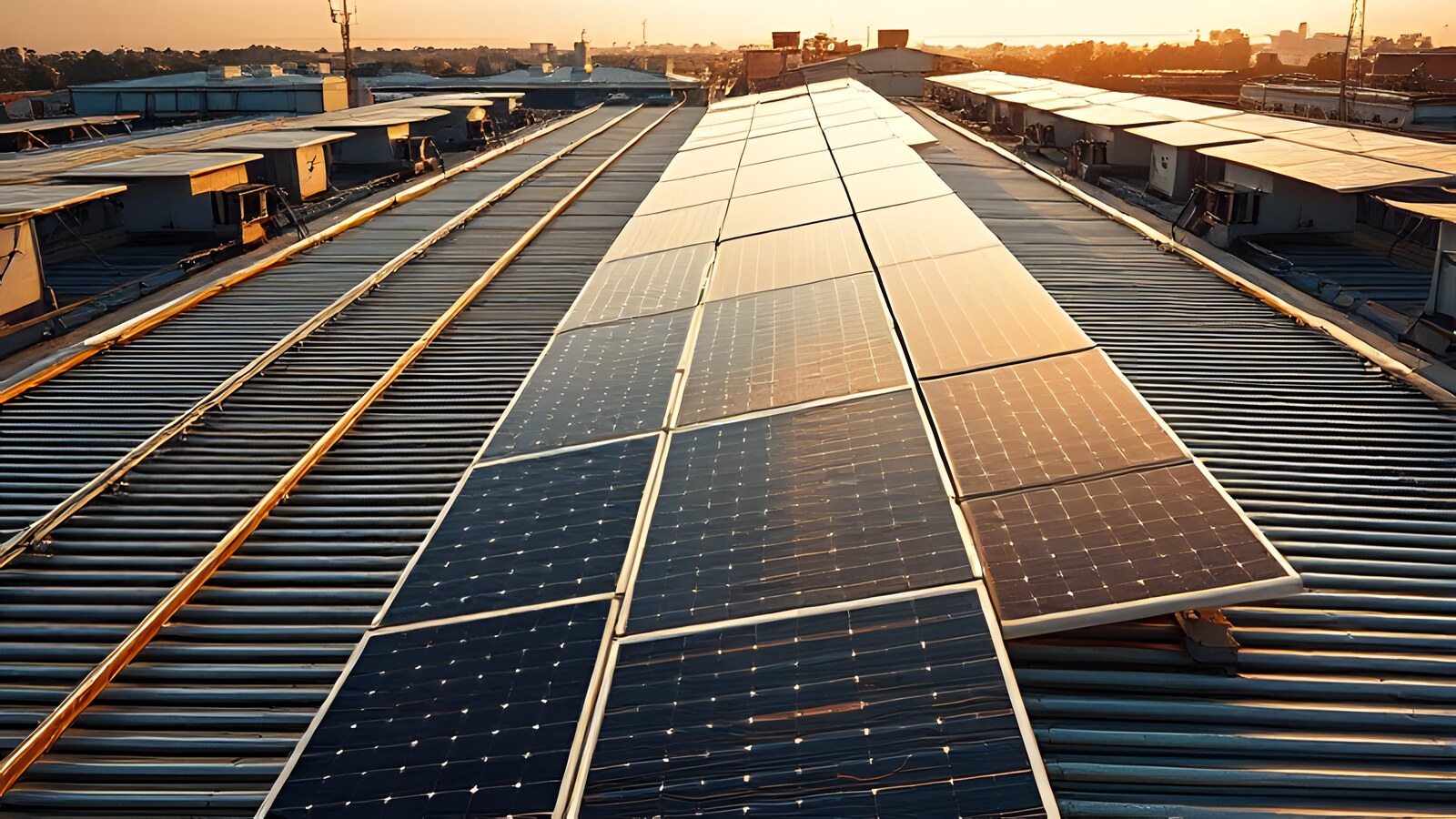

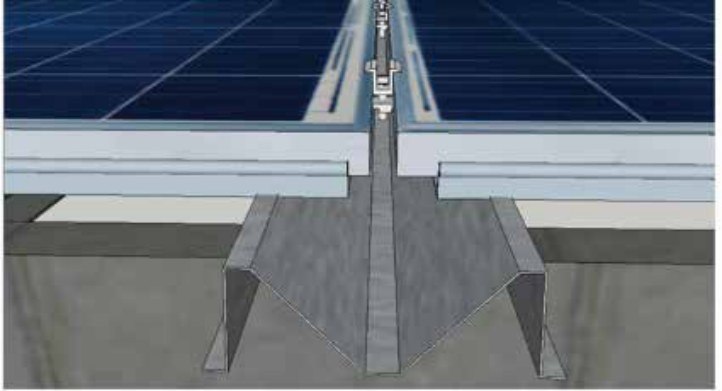

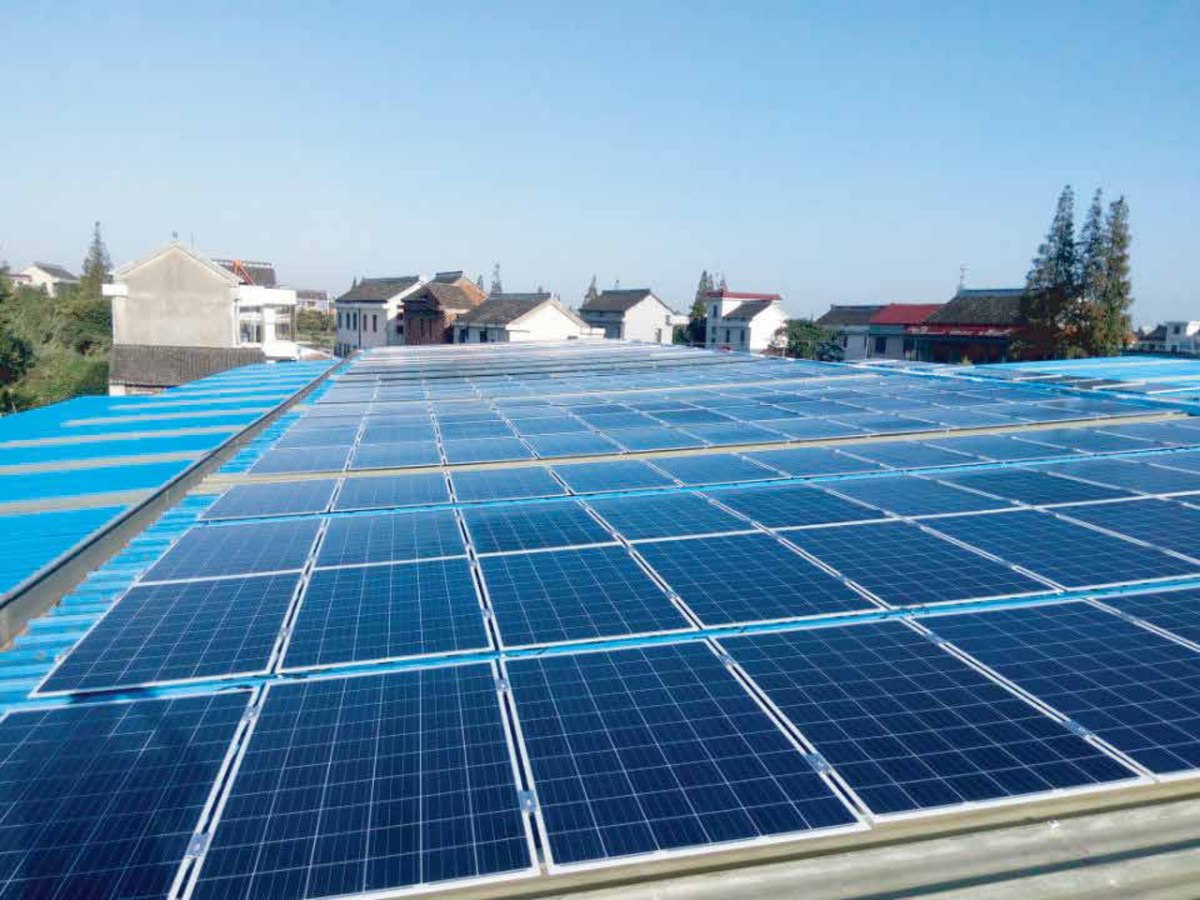

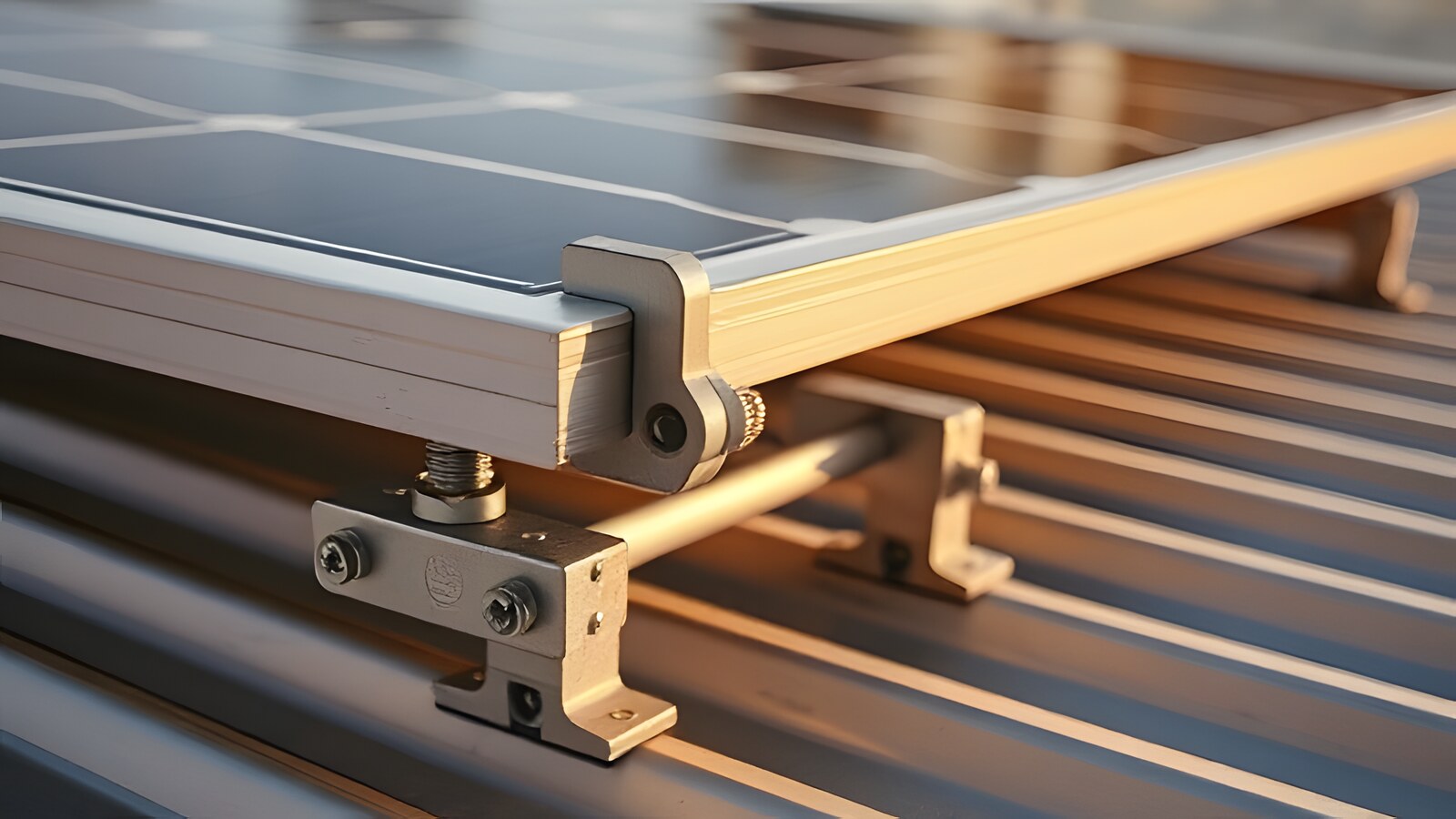

Профлист · скатная кровля цеха
Кровля не вскрывается: опора садится на фальц.
Узлы вживую

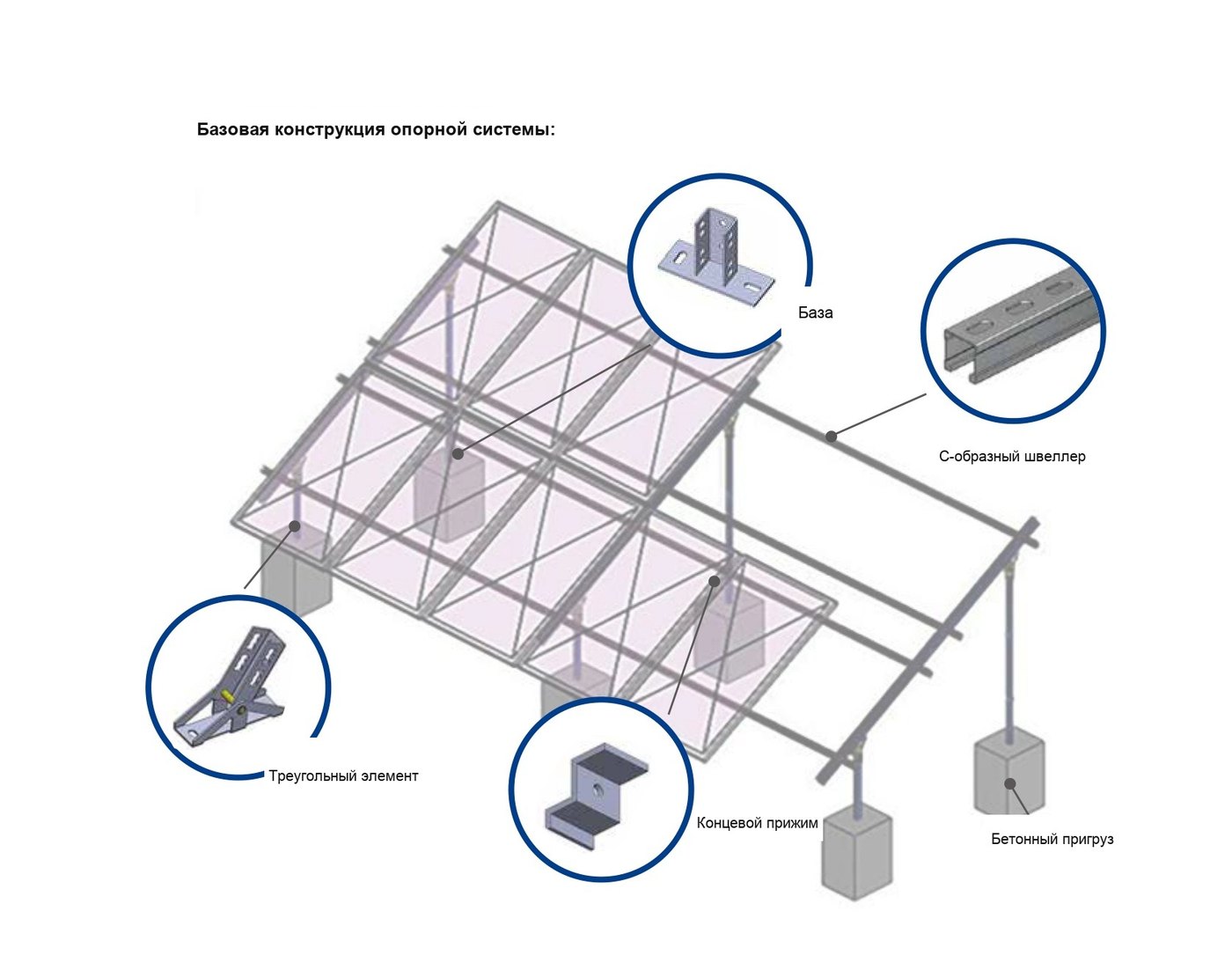

С-профиль · плоская кровля
Балласт вместо анкеров — кровля не пробивается.
Узлы вживую

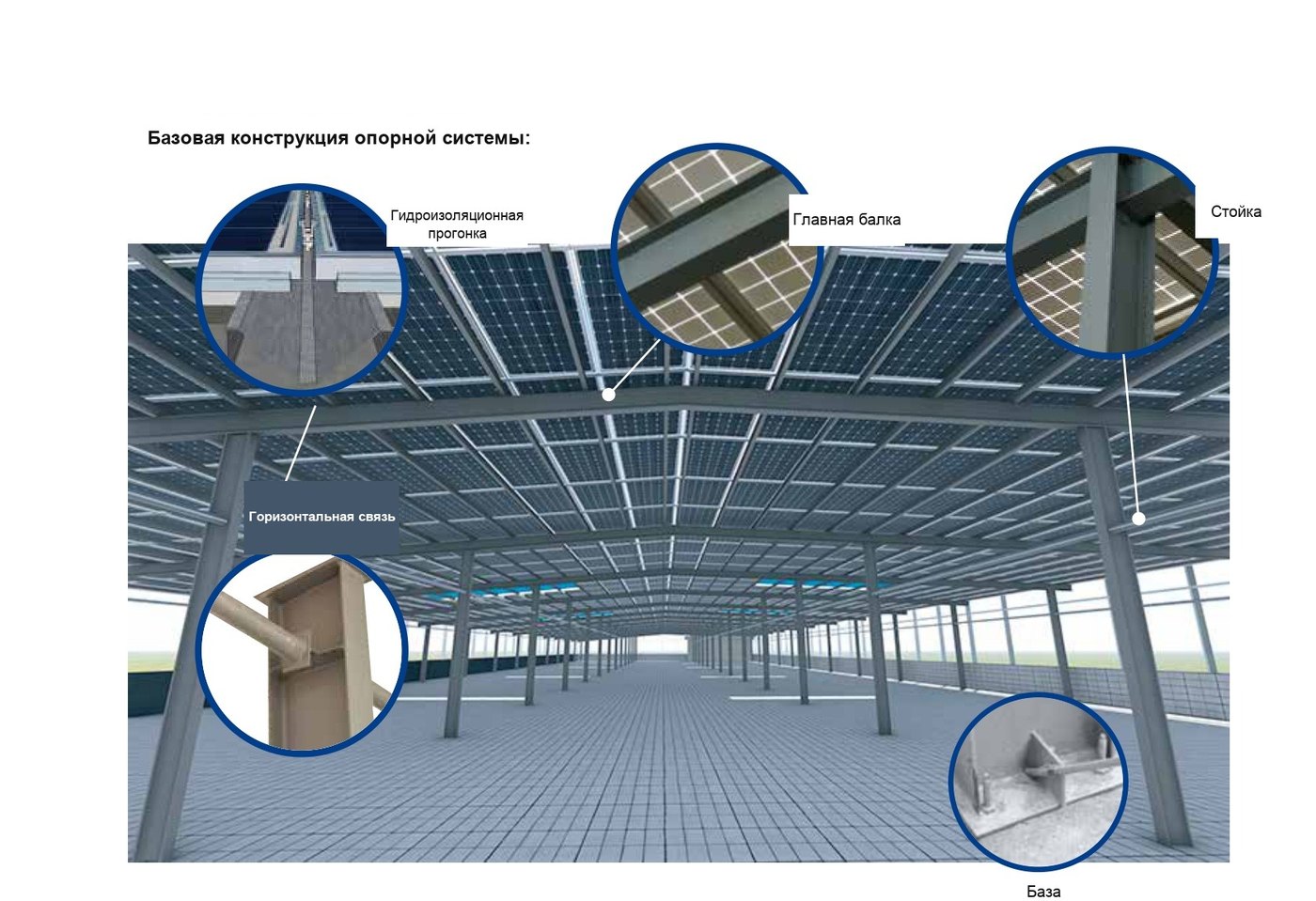

Стальной каркас · плоская кровля
H-балка: дешевле в узлах и держит большие пролёты.
Узлы вживую

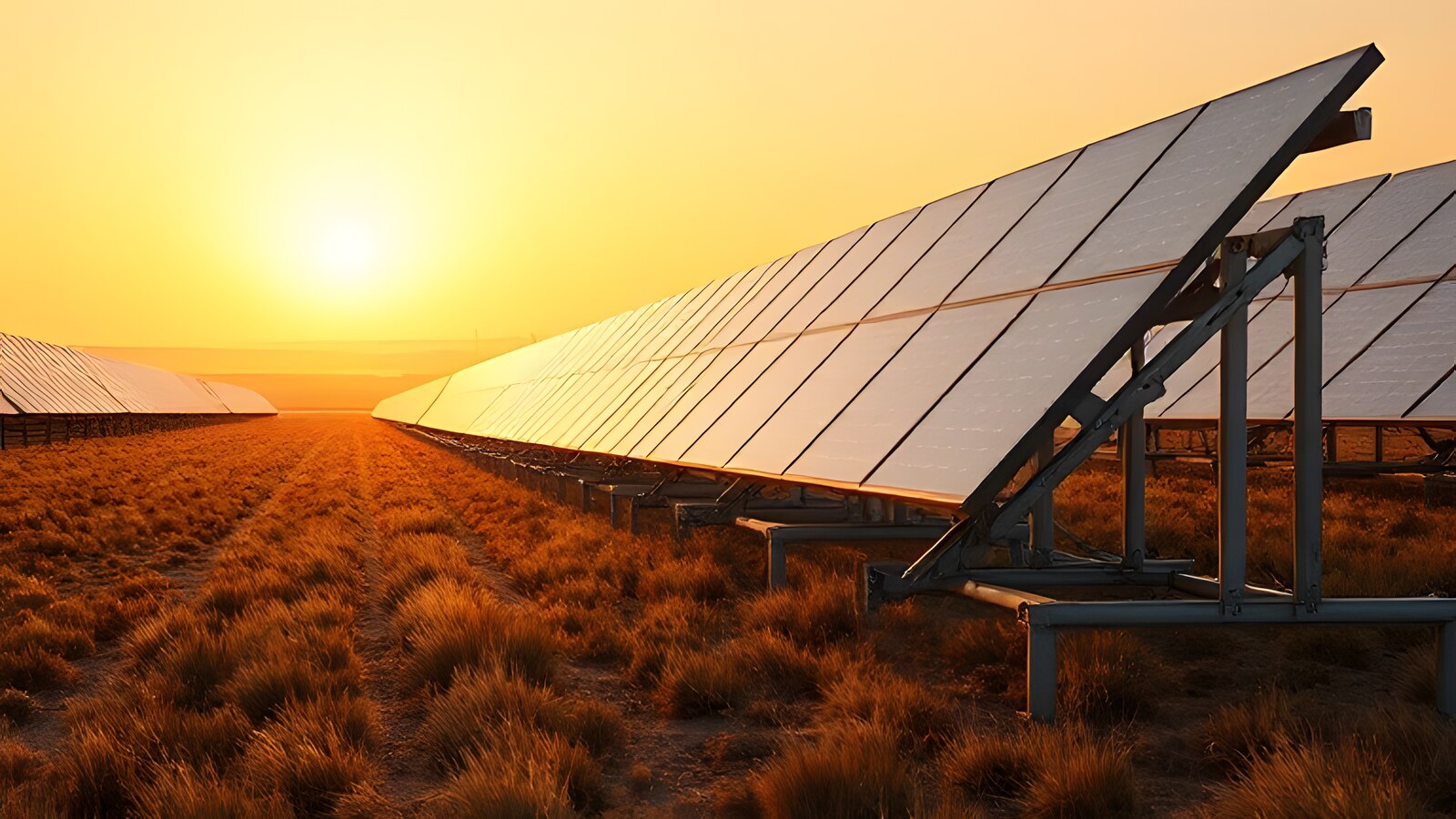

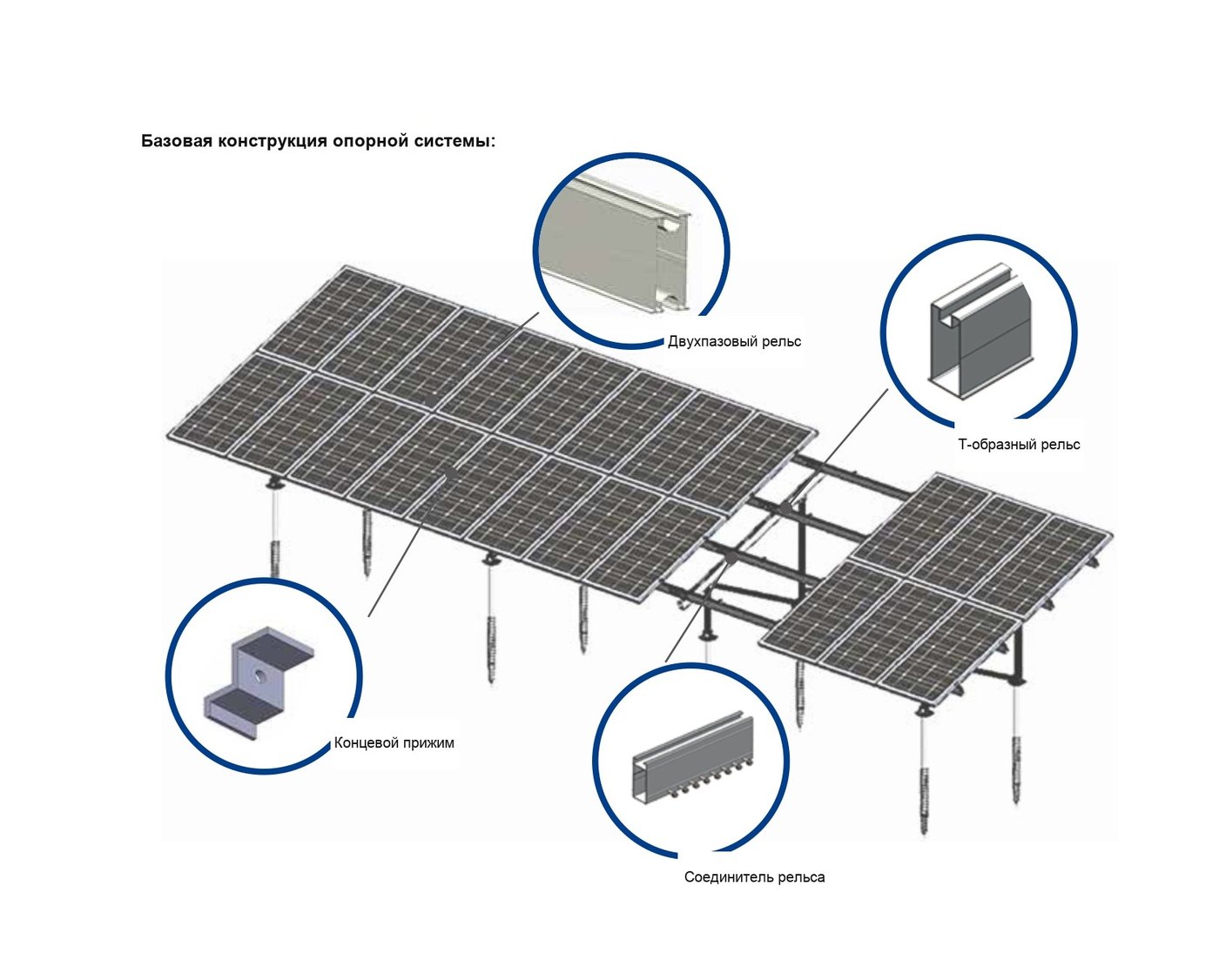

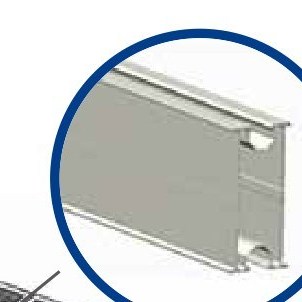

Свайное основание · грунт
Железобетонная или винтовая свая, 100 % горячий цинк.
Узлы вживую

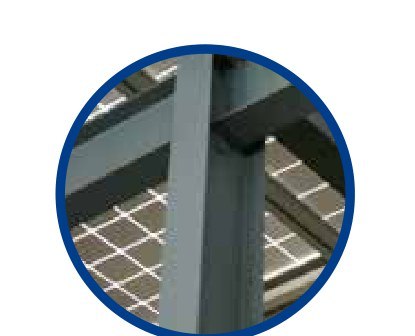

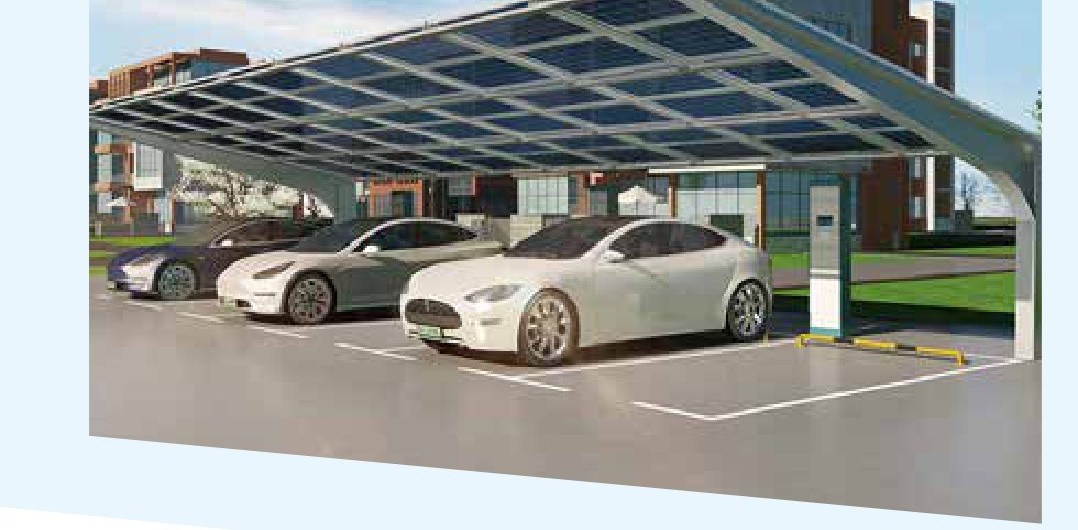

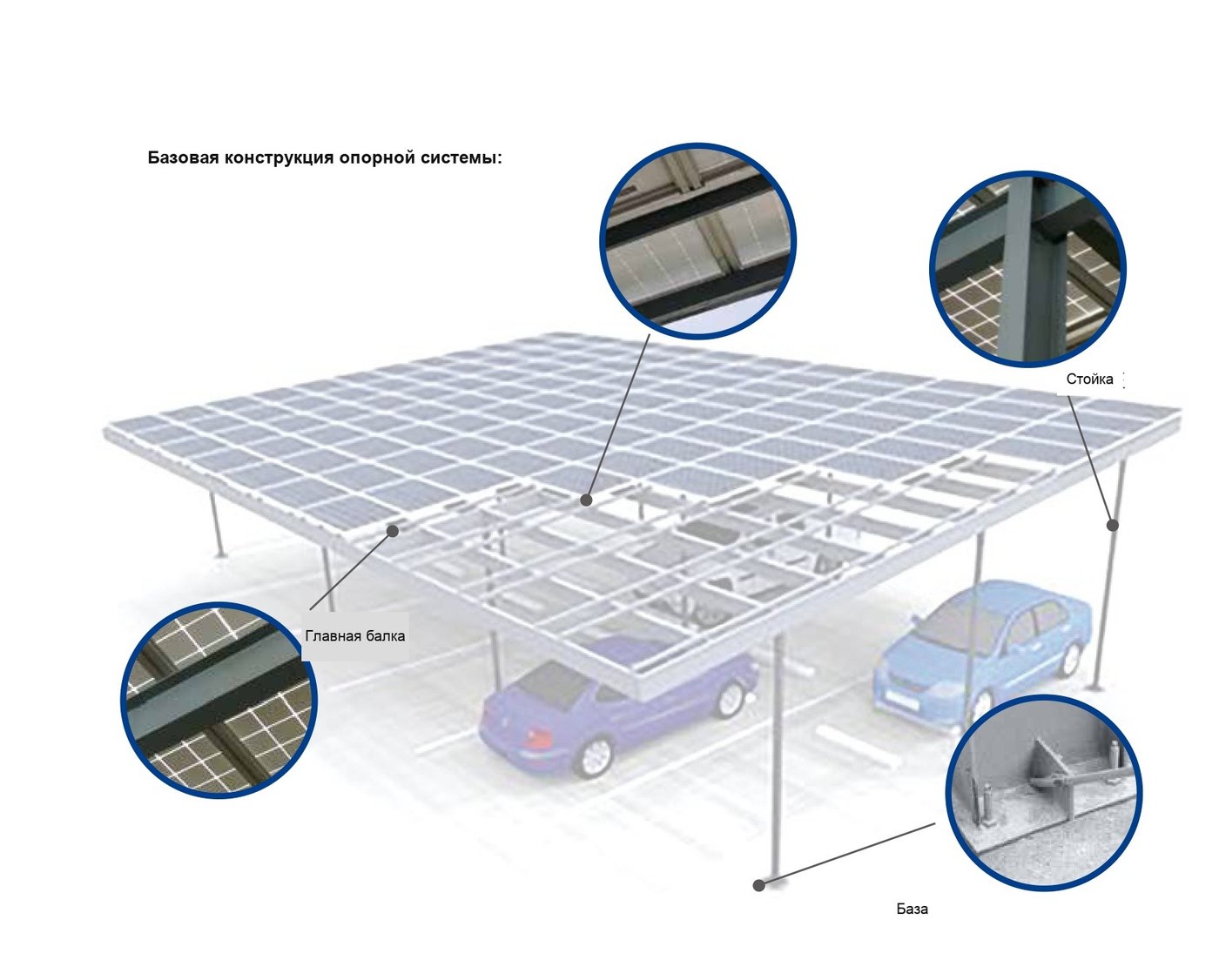

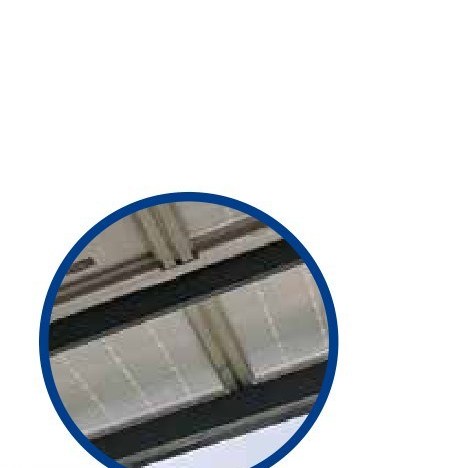

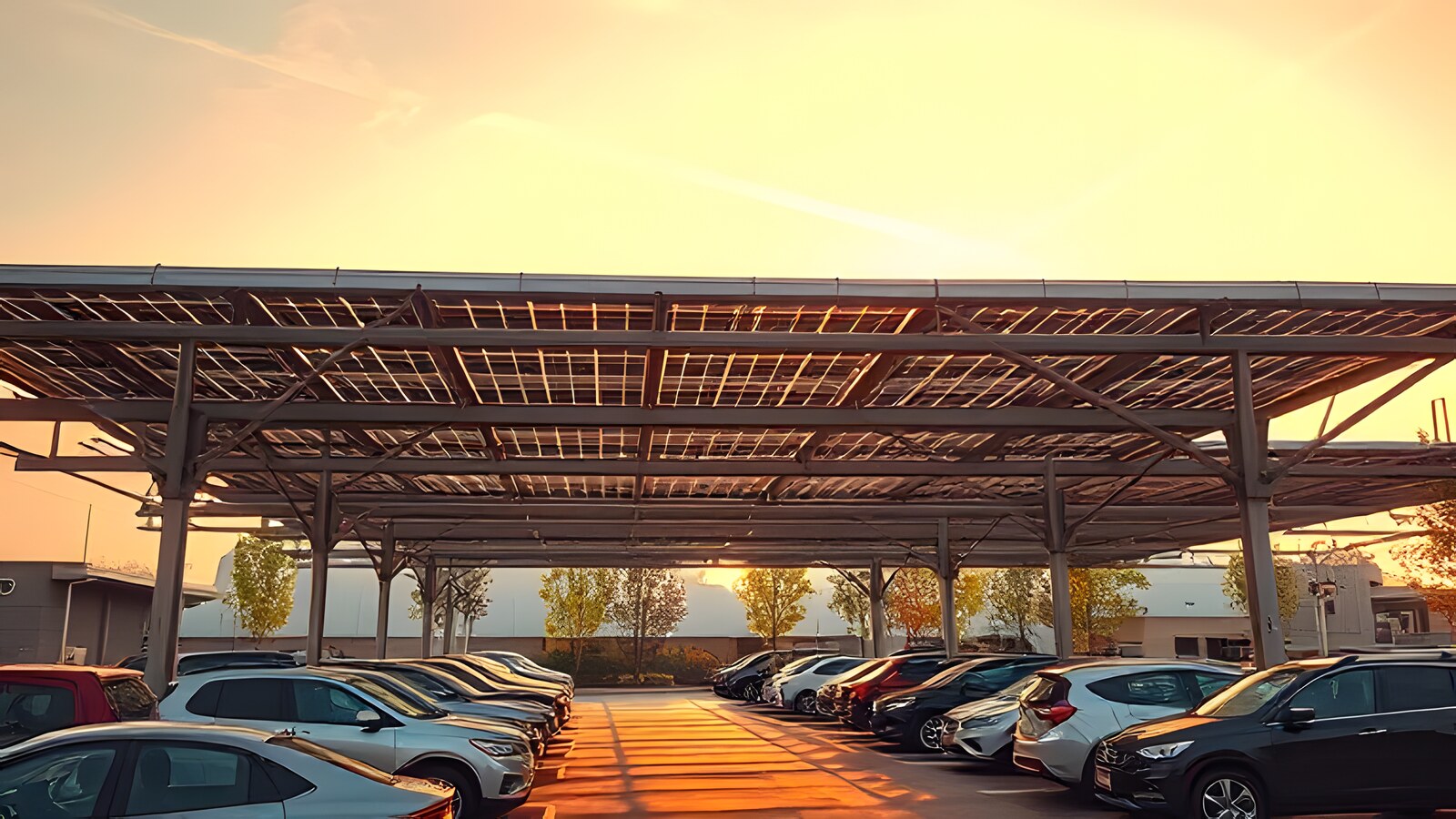

Навес-паркинг
Тень и генерация одновременно, свой водоотвод.
Узлы вживую

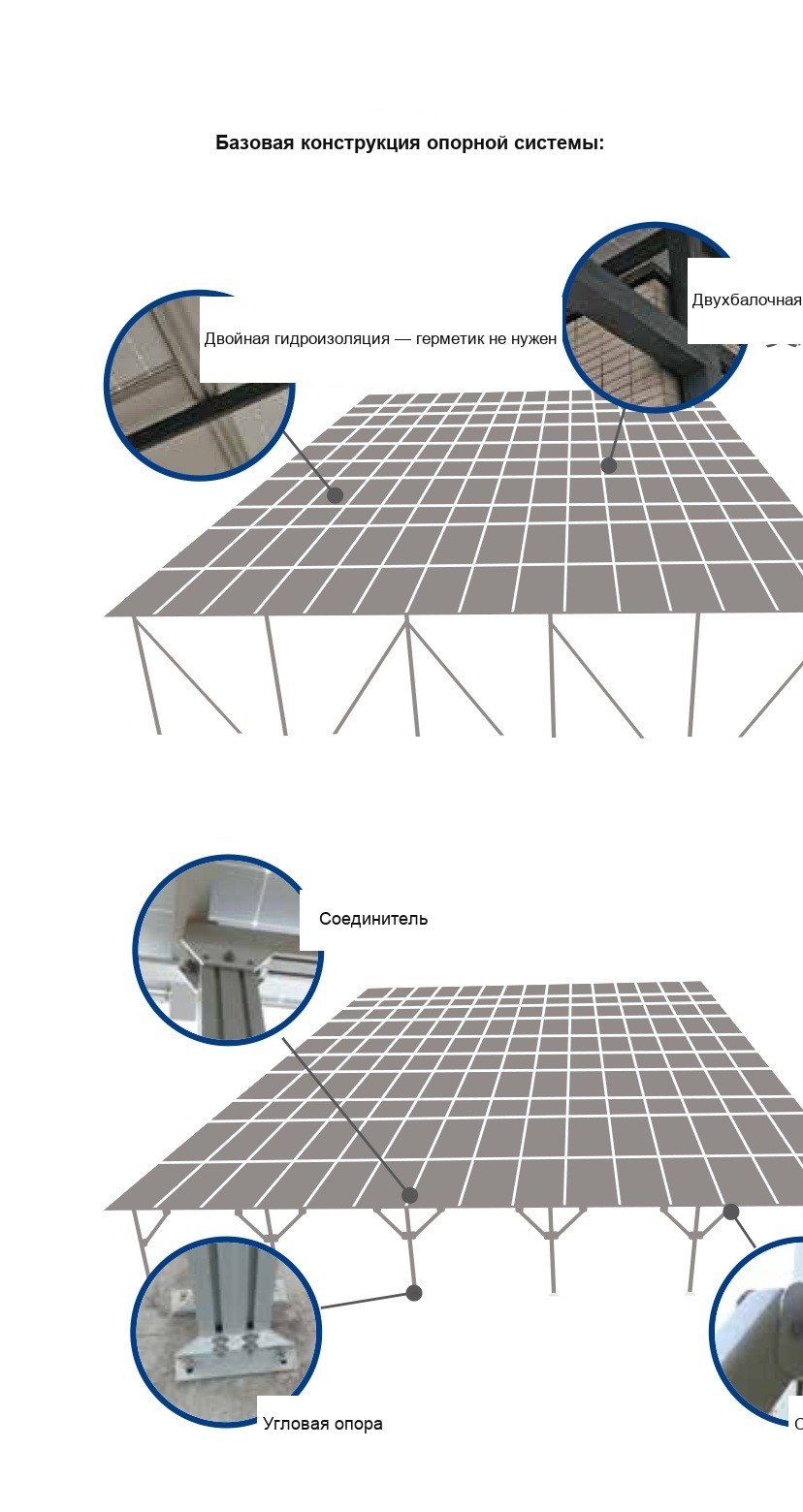

Черепица · коттедж и веранда
Двойной контур гидроизоляции — герметик не нужен.
Узлы вживую
Оборудование станции
Восемь групп закрывают станцию целиком — от модуля до крепежа. Отметьте нужное кнопкой «В заявку»: вернём комплект и цену под ваш объект.

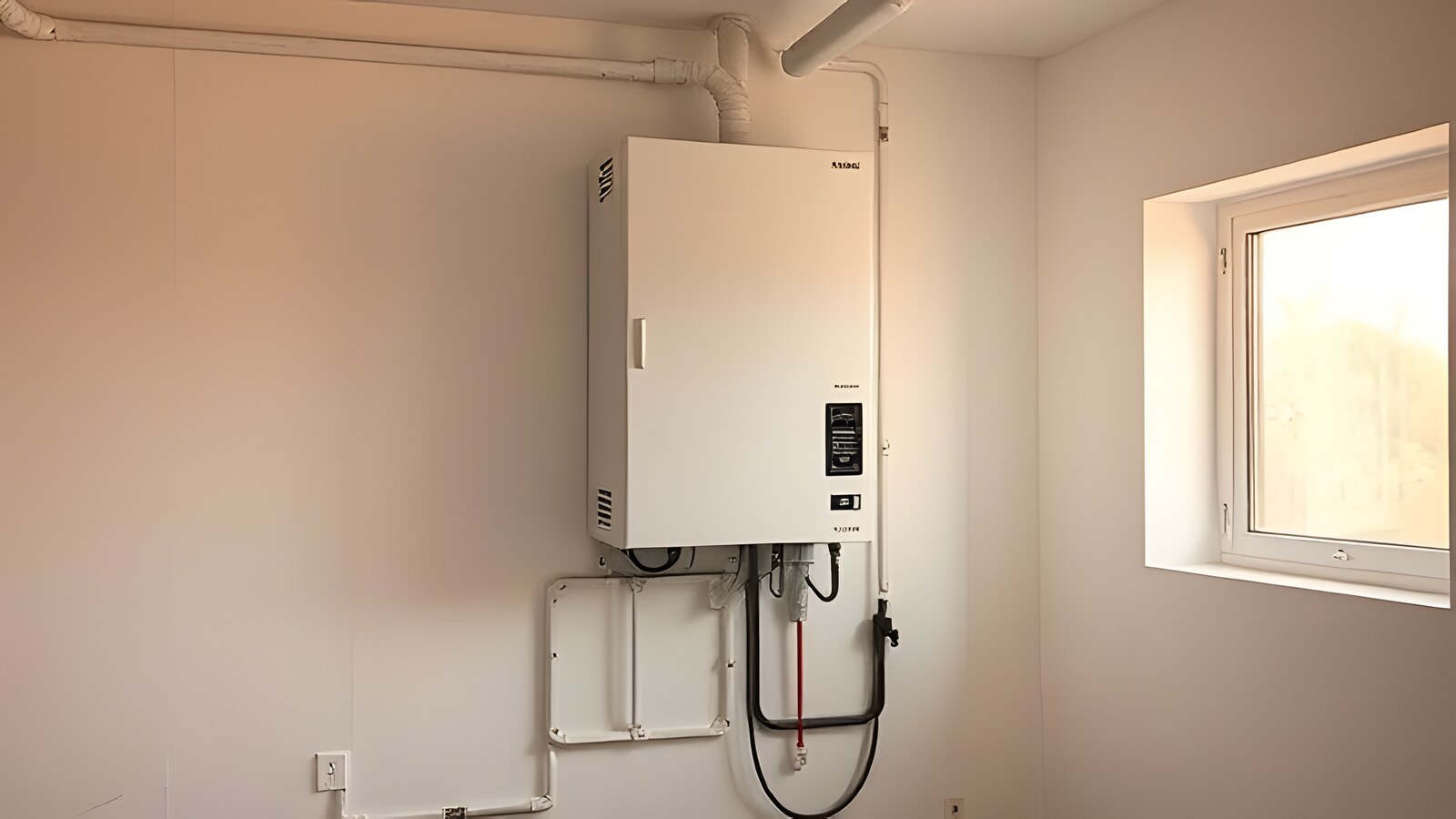

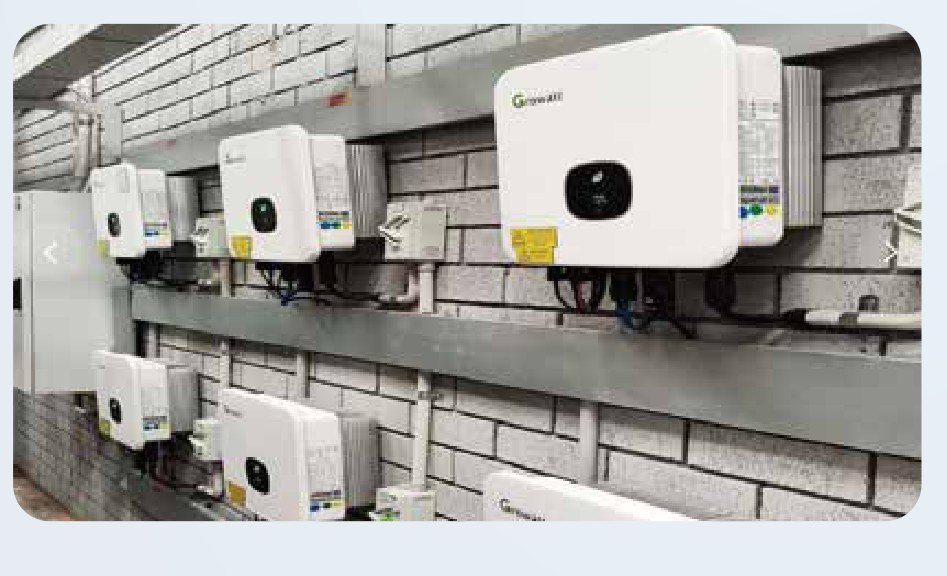

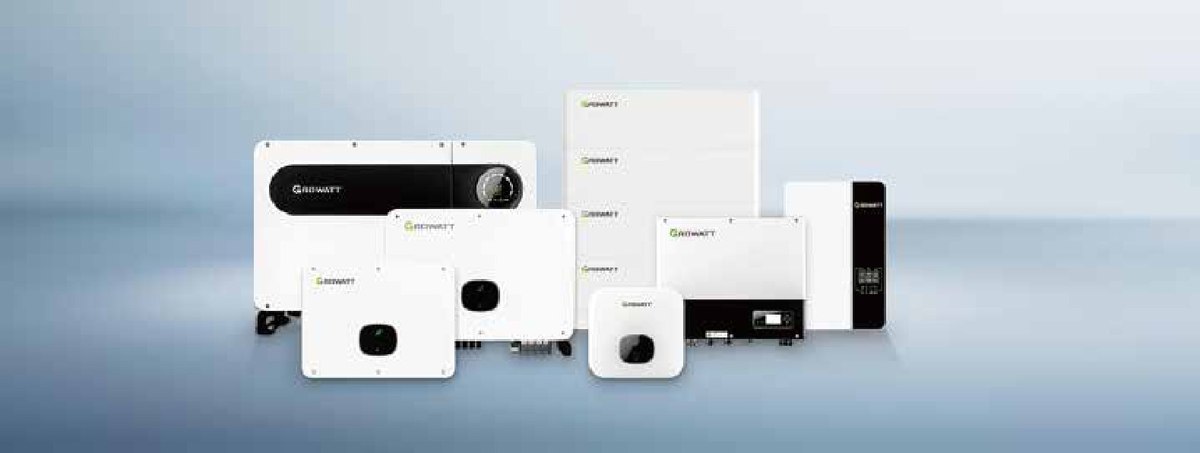

Инверторы: серии и характеристики
Сердце станции. Нажмите серию — раскроются модели, область применения, преимущества и заводская таблица параметров: мощность, пик, диапазоны MPPT, токи заряда, условия эксплуатации. У каждой серии своя кнопка запроса — заявка придёт с её названием.

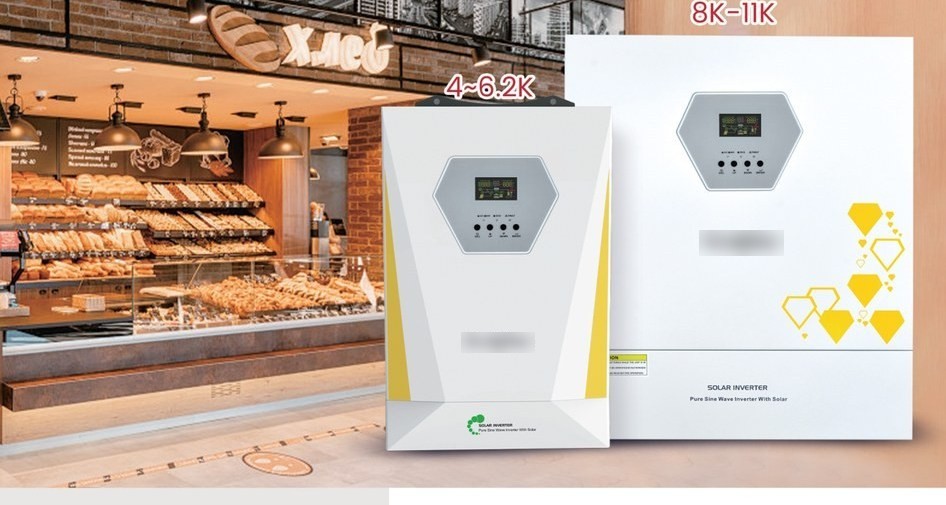

GD ProGD Pro · гибридные 4–11 кВтбатарея 24 / 48 В · параллель до 9 шт4 модели · GD4024SMH, GD6248SMH, GD8648SMH, GD11048SMHСвернутьСмотреть серию
GD Proгибридные 4–11 кВт
Рабочая лошадка линейки: гибридный инвертор с MPPT-контроллером внутри. Держит и сеть, и батарею, умеет распределять питание между солнцем, сетью и аккумулятором. Ставится в кафе, магазины, мастерские и частные дома — везде, где сеть есть, но её мало или она нестабильна.
- Номинальная мощность
- 4000 / 6200 / 8600 / 11000 Вт
- Мощность PV-инвертора
- 4500 / 6500 / 11000 / 12000 Вт
- Пиковая мощность
- 8000 / 12400 / 17200 / 22000 ВА
- Вход сети
- 220 / 230 / 240 В, 90–280 В (норма), 170–280 В (режим ИБП)
- Выход
- 220 / 230 / 240 В ±5%, 50/60 Гц, чистая синусоида
- Время переключения
- ≤ 10 мс (ИБП) / ≤ 20 мс (инвертор)
- Перегрузка
- 1 с при 105–150%, 2 с при 150–200%, 400 мс свыше 200%
- Работа с сетью
- 100–280 В, 47–53 / 57–62 Гц, ток 17,4 / 26,9 / 37,4 / 47,8 А
- КПД
- до 98%, коэффициент мощности > 0,99
- Батарея
- 24 В (4 кВт) или 48 В; заряд 28,2 / 56,4 В, поддержание 27 / 54 В
- Вход PV
- MPPT / двойной MPPT, максимум 6500 / 8500 / 2 × 6500 / 2 × 7500 Вт
- Диапазон MPPT
- 60–500 В (у старших 90–500 В), оптимум 300–430 В
- Максимум по PV
- 500 В, ток 27 А (у старших 27 + 27 А)
- Ток заряда
- от PV до 120 / 150 А, от сети до 100 / 150 А
- Интерфейсы
- ЖК-дисплей, RS232, слот под карту BMS / Wi-Fi
- Параллельная работа
- до 9 устройств
- Условия эксплуатации
- −10…+50 °C, влажность 20–90%, шум ≤ 50 дБ
Что в серии
- GD4024SMH
- 4 кВт · батарея 24 В
- GD6248SMH
- 6,2 кВт · батарея 48 В
- GD8648SMH
- 8,6 кВт · батарея 48 В
- GD11048SMH
- 11 кВт · батарея 48 В
Почему берут
- Автозапуск литиевой батареи — корректный старт заряда без ручного вмешательства
- Умное распределение питания: солнце / сеть / батарея по приоритету
- Настраиваемые напряжения заряда от сети и от PV — под любой тип батареи
- Защита от переполюсовки батареи через предохранитель
- PF 1.0, КПД 98% — меньше потерь на преобразовании
- Работа без батареи: систему можно запустить и без накопителя
- Параллельная работа до 9 шт — мощность наращивается модулями

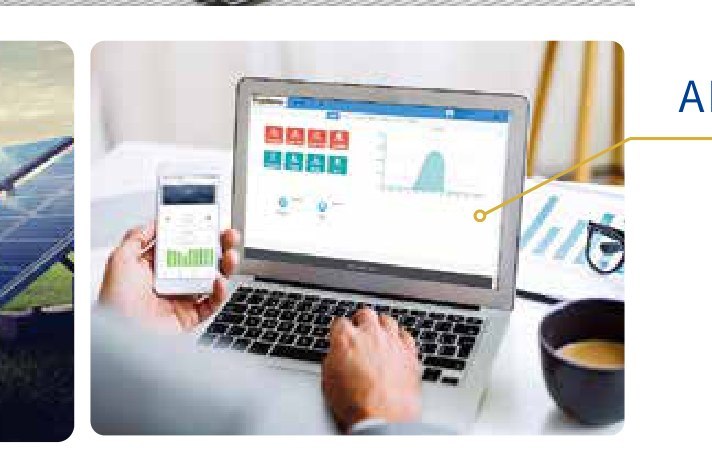

- Wi-Fi-модуль опцией: мониторинг в реальном времени
- Протокол BMS для литиевых батарей
TCTC · защищённые 4–11 кВтIP54 · соль и пыль · до 12 шт параллельно3 модели · TC4024SMH, TC6248SMH, TC11048MHСвернутьСмотреть серию

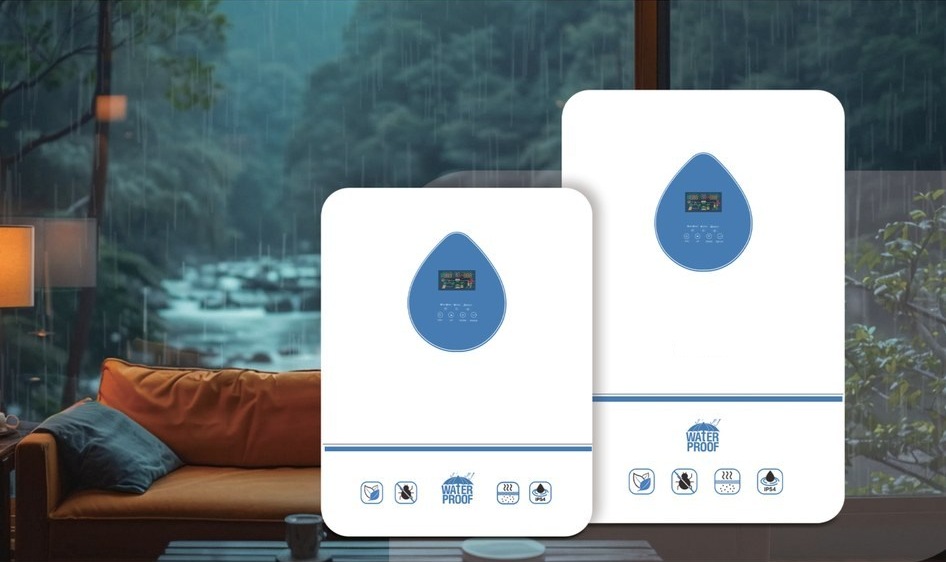

TCзащищённые 4–11 кВт
Та же гибридная схема, но в защищённом корпусе IP54: пыль, брызги, солевой туман и коррозия. Ставится там, где щитовой нет — на побережье, в фермерских постройках, на объектах без отдельного техпомещения.
- Номинальная мощность
- 4000 / 6200 / 11000 Вт
- Мощность PV-инвертора
- 4500 / 6500 / 12000 Вт
- Пиковая мощность
- 8000 / 12400 / 22000 ВА
- Вход сети
- L + N + PE, 220 / 230 / 240 В, 90–280 В (норма), 170–280 В (ИБП)
- Выход
- 220 / 230 / 240 В ±5%, 50/60 Гц ±0,1%, чистая синусоида
- Время переключения
- 10 мс для компьютерной техники, 20 мс для бытовой
- Работа с сетью
- 180–280 В, 47–53 / 57–62 Гц, ток 17,4 / 26,9 / 47,8 А
- КПД
- до 98%, коэффициент мощности > 0,99
- Батарея
- 24 / 48 В; заряд 28,2 / 56,4 В, поддержание 27 / 54 В
- Вход PV
- MPPT (у старшей — два), максимум 6500 / 8500 / 2 × 7500 Вт
- Диапазон MPPT
- 60–500 В (старшая 90–500 В), оптимум 300–430 В
- Ток заряда
- от PV до 120 / 150 А, от сети до 100 / 150 А
- Параллельная работа
- нет у младшей, да у 6,2 и 11 кВт
- Габарит и корпус
- 660 × 508 × 234 мм и 790 × 525 × 262 мм, IP54
- Условия эксплуатации
- −10…+50 °C, хранение −15…+60 °C, до 1000 м без дерейтинга
- Сертификаты
- EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1
Что в серии
- TC4024SMH
- 4 кВт · батарея 24 В
- TC6248SMH
- 6,2 кВт · батарея 48 В
- TC11048MH
- 11 кВт · батарея 48 В
Почему берут
- Класс защиты IP54: пыль, влага, солевой туман, коррозия
- Гарантия 3 года
- Сертификация CE, соответствие нормам ЕС
- Параллельная работа до 12 устройств
- Wi-Fi: выработка и статус сети видны удалённо
- CT-защита от обратного потока — самопотребление без отдачи в сеть
- Двойной режим: работа с сетью и автономно, отдача в сеть по разрешению
- ЖК-дисплей: шесть ключевых параметров в реальном времени

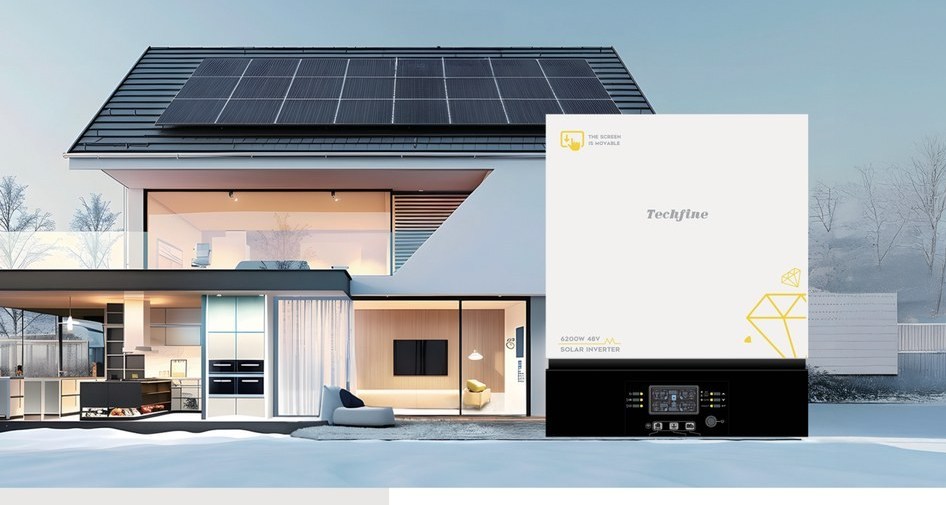

YDYD · со съёмным экраном, 6,2 кВтвынос дисплея · CT-защита от обратного потока1 модель · YD6248SMHСвернутьСмотреть серию
YDсо съёмным экраном, 6,2 кВт
Гибрид на 6,2 кВт с отделяемым дисплеем: экран снимается и выносится туда, где его удобно смотреть — в помещение, к щиту, к оператору. Модель под объекты, где инвертор стоит в подсобке, а следить за выработкой нужно из зала.
- Номинальная мощность
- 6200 Вт, PV-инвертор 6200 Вт
- Пиковая мощность
- 12400 ВА
- Вход сети
- L + N + PE, 220 / 230 / 240 В, 90–280 В (норма), 170–280 В (ИБП)
- Выход
- 220 / 230 / 240 В ±5%, 50/60 Гц ±0,1%, чистая синусоида
- Работа с сетью
- 100–280 В, 47–53 / 57–62 Гц, ток 26,9 А
- КПД
- до 98%
- Батарея
- 48 В; заряд 56,4 В, поддержание 54 В
- Вход PV
- MPPT, максимум 8500 Вт, 60–500 В, оптимум 360–430 В
- Ток заряда
- от PV до 120 А, от сети до 100 А
- Интерфейсы
- RS232, слот BMS / Wi-Fi; параллельная работа не поддерживается
- Условия эксплуатации
- −10…+50 °C, влажность 20–95%, шум ≤ 50 дБ
Что в серии
- YD6248SMH
- 6,2 кВт · батарея 48 В
Почему берут
- Экран снимается и выносится на расстояние
- Автозапуск литиевой батареи
- CT-защита от обратного потока: излишки не уходят в сеть без разрешения
- PF 1.0, высокий КПД, низкие потери
- Разрешённая отдача в сеть — экономия на счетах
- Протокол BMS для литиевых батарей

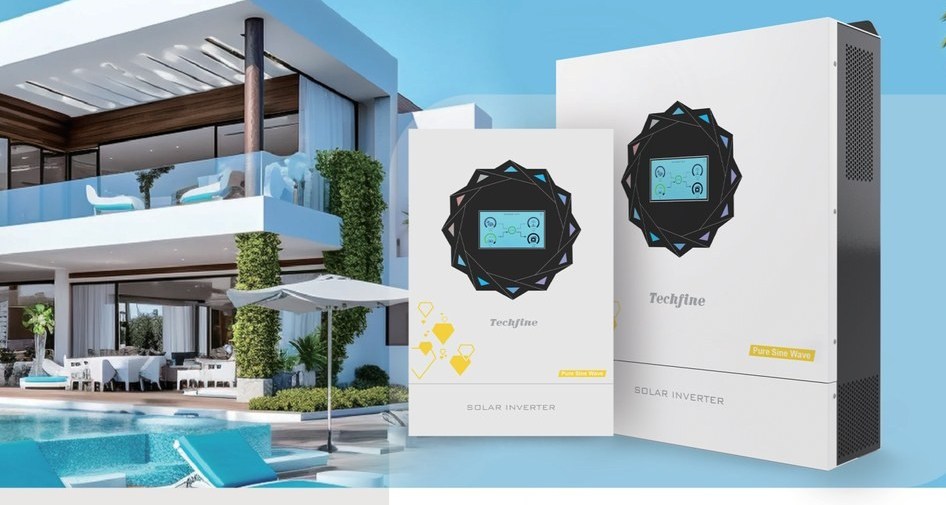

BJBJ Ultra · 4–11 кВтусиленная линейка под тяжёлую нагрузку4 модели · BJ-4K, BJ-6K2, BJ-8K6, BJ-11KСвернутьСмотреть серию
BJ4–11 кВт
Усиленная версия гибридной линейки под объекты с тяжёлым пуском: насосы, компрессоры, холодильное оборудование. Диапазон тот же — 4–11 кВт, запас по пусковым токам больше.
- Диапазон мощности
- 4000–11000 Вт
- Тип
- гибридный инвертор с MPPT
- Батарея
- 24 / 48 В в зависимости от модели
- Назначение
- объекты с тяжёлым пуском: насосы, компрессоры, холод
- Полная таблица параметров
- высылаем под конкретную модель
Что в серии
- BJ-4K
- 4 кВт
- BJ-6K2
- 6,2 кВт
- BJ-8K6
- 8,6 кВт
- BJ-11K
- 11 кВт
Почему берут
- Запас по пусковой мощности под двигатели и компрессоры
- Гибрид: сеть, солнце и батарея в одном корпусе
- MPPT-контроллер встроен
- Параллельная работа для наращивания мощности
- Мониторинг по Wi-Fi опцией

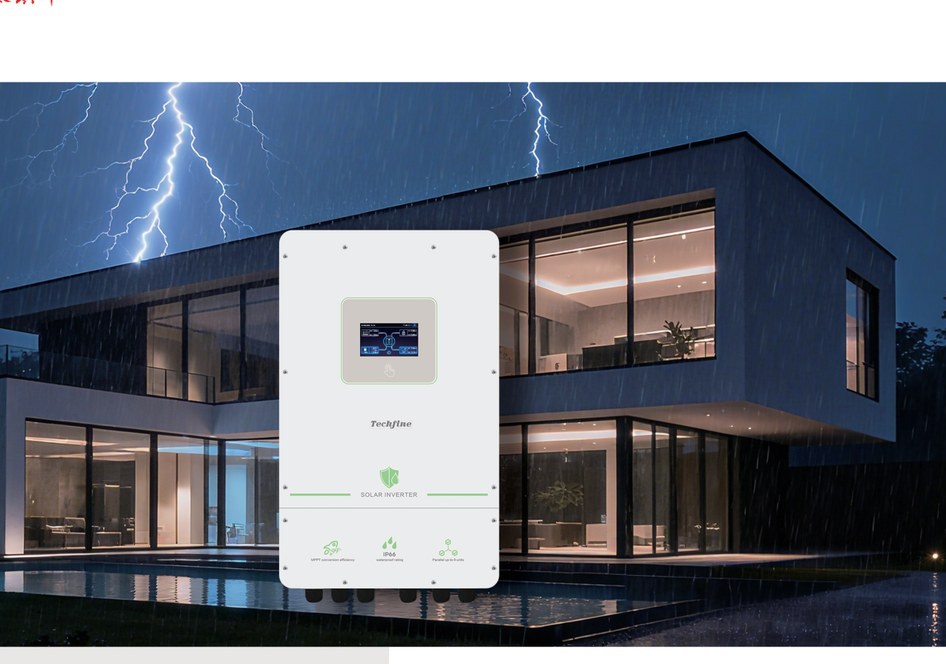

XDXD · 1,6–10,6 кВткомпактная линейка под дом и малый объект5 моделей · XD-1K6, XD-3K, XD-5K, XD-8KСвернутьСмотреть серию
XD1,6–10,6 кВт
Компактная линейка от 1,6 кВт: дачный дом, пост охраны, бытовка, небольшой магазин. Там, где полноценная станция не нужна, а свет и холодильник должны работать всегда.
- Диапазон мощности
- 1600–10600 Вт
- Тип
- гибридный инвертор с MPPT
- Назначение
- дом, дача, пост охраны, небольшой магазин
- Полная таблица параметров
- высылаем под конкретную модель
Что в серии
- XD-1K6
- 1,6 кВт
- XD-3K
- 3 кВт
- XD-5K
- 5 кВт
- XD-8K
- 8 кВт
- XD-10K6
- 10,6 кВт
Почему берут
- Диапазон от 1,6 кВт — можно начать с малого
- Встроенный MPPT-контроллер
- Работа с сетью и автономно
- Тихая работа, настенный монтаж

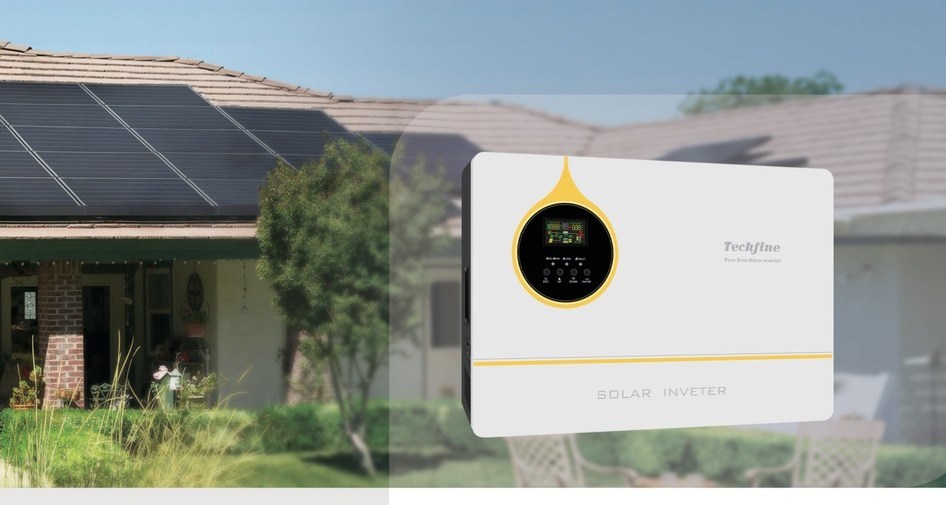

JUJU · 3–8 кВтбазовая линейка для жилого сектора4 модели · JU-3K, JU-5K, JU-6K2, JU-8KСвернутьСмотреть серию
JU3–8 кВт

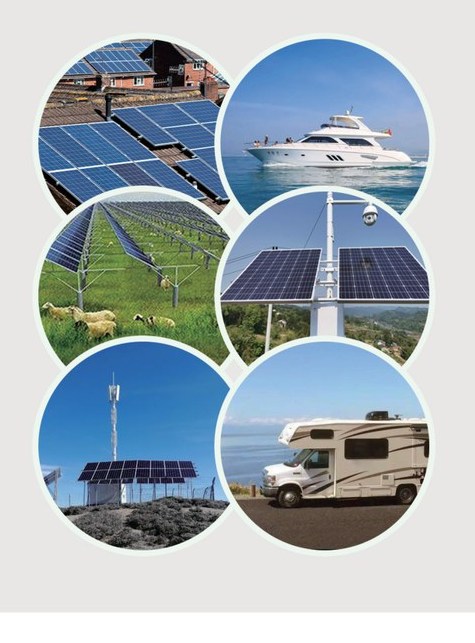

Базовая гибридная линейка под жилой сектор: частный дом, гостевой дом, небольшая база отдыха. Простая настройка, понятный дисплей, минимум обслуживания.
- Диапазон мощности
- 3000–8000 Вт
- Тип
- гибридный инвертор с MPPT
- Назначение
- частный дом, гостевой дом, база отдыха
- Полная таблица параметров
- высылаем под конкретную модель
Что в серии
- JU-3K
- 3 кВт
- JU-5K
- 5 кВт
- JU-6K2
- 6,2 кВт
- JU-8K
- 8 кВт
Почему берут
- Простая настройка без специалиста
- Гибридная схема: солнце, сеть, батарея
- Встроенный MPPT
- Настенный монтаж, компактный корпус
Крепления и опоры: каталог
Станция держится на кровле или на земле не сама по себе. Ряд панелей лежит на рельсах, то есть на длинных алюминиевых или стальных профилях, рельсы стоят на опорах, панели прижаты к рельсу зажимами, а вся конструкция стянута болтами. Способ крепления зависит от основания. Профнастил — гофрированный металлический лист, фальц — шов, которым соединены листы металлической кровли, балласт — груз из бетонных блоков, которым прижимают опоры на плоской кровле. Здесь собраны все детали и готовые системы в перечне систем: у каждой позиции свой код, размеры и материал. Выберите основание, откройте нужную группу и нажмите «Запросить» у позиции: заявка уйдёт с её кодом.
С чего начать
- Профнастил
- ОпорыМини-рельсы
- Фальцевая кровля
- Зажимы на фальцКронштейны
- Черепица
- Крюки
- Плоская кровля
- Балластные системыРегулируемые опоры
- Земля
- Наземные системыСталь для кровли и землиВинтовые сваи
- Навес, вода
- НавесыПлавучие системы
- Одна панель, балкон
- Одна панельБалкон
- Отдельные детали
- РельсыПрижимыГайкиМетизыЗаземление
KO-BLБалластные системы для плоской кровли4 позиции · F1, F2, F3 и безрельсоваяKO-BL01 … KO-BL04СвернутьСмотреть позиции
Балластная система стоит на плоской кровле на собственном весе: опоры прижаты бетонными блоками или плитами. Кровлю при этом не сверлят, и гидроизоляция остаётся целой. Зато балласт добавляет нагрузку, и несущую способность кровли проверяют до заказа. Ветровые щиты закрывают пространство под панелью, чтобы ветер не отрывал ряд. В каталоге три рельсовые системы (F1, F2, F3) и одна безрельсовая.
KO-BL01Балластная система F1: рельсовая, юг или восток-запад
Быстрая в монтаже система: все детали с готовыми отверстиями и заранее собраны. Монтажник совмещает переднюю и заднюю ноги и фиксирует их поворотом Т-образного болта. Есть рельсы разной длины и два способа балластировки, поэтому систему можно подогнать под размер кровли.
- Основание
- плоская кровля
- Угол наклона панели
- 10–15° или по заказу
- Ширина панели, мм
- 992–1150
- Толщина рамки панели, мм
- 30–45
- Ориентация
- на юг или восток-запад
- Основной материал
- алюминий AL6005-T5
Состав комплекта
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
каучук EPDM
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
KO-BL02Балластная система F2: стальные базы, юг
Стальная система под небольшим углом наклона, 5–15°. Состав: две стальные базы, поддон под балласт, ветровой щит, концевые и средние прижимы.
- Основание
- плоская кровля
- Угол наклона панели
- 5–15° или по заказу
- Длина панели, мм
- до 1800
- Толщина рамки панели, мм
- 30–45
- Ориентация
- на юг
- Основной материал
- сталь S350GD
Состав комплекта
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
KO-BL03Балластная система F3: вертикальная раскладка
Система для панелей, поставленных вертикально, портретом: помогает плотнее заполнить кровлю. Два варианта сборки: восток-запад и юг. Опоры — одинарные и двойные треугольные кронштейны.
- Основание
- плоская кровля
- Угол наклона панели
- 10–15° или по заказу
- Ширина панели
- без ограничений
- Толщина рамки панели, мм
- 30–45
- Ориентация
- восток-запад или юг
- Основной материал
- алюминий AL6005-T5
Состав комплекта
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL5052
KO-BL04Безрельсовая балластная система Z
Рельсов нет: панели лежат на Z-образных держателях и прижимаются прижимами. Деталей мало, поэтому систему легко подогнать под разную раскладку панелей.
- Основание
- плоская кровля
- Угол наклона панели
- 5–15° или по заказу
- Ширина панели, мм
- 992–1150
- Толщина рамки панели, мм
- 30–45
- Ориентация
- на юг
- Материал
- сталь Q235B с горячим цинкованием
Состав комплекта
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
сталь Q235B, горячее цинкование
сталь S350GD, покрытие ZM275
KO-RGРегулируемые опоры для плоской и профильной кровли4 позиции · угол 10–60°KO-RG01 … KO-RG04СвернутьСмотреть позиции
Регулируемые опоры ставят панели под наклоном. Переднюю и заднюю ноги закрепляют на кровле, на них кладут рельсы, а на рельсы панели. Задняя нога регулируется по высоте, поэтому угол можно менять. Три диапазона: 10–15°, 15–30° и 30–60°. Подходит для плоской кровли, профнастила, крыши фургона или лодки.
KO-RG01Регулируемая задняя нога, угол 10–15°
Телескопическая задняя нога. Ставится вместе с передней опорой.
- Материал
- алюминий, серебристый
- Угол наклона панели, °
- 10–15
KO-RG02Регулируемая задняя нога, угол 15–30°
Телескопическая задняя нога для среднего угла. Ставится вместе с передней опорой.
- Материал
- алюминий, серебристый
- Угол наклона панели, °
- 15–30
KO-RG03Регулируемая задняя нога, угол 30–60°
Телескопическая задняя нога для крутого угла. Ставится вместе с передней опорой.
- Материал
- алюминий, серебристый
- Угол наклона панели, °
- 30–60
KO-RG04Передняя опора регулируемой системы
Передняя опора с шарниром под рельс.
- Материал
- алюминий, серебристый
KO-PNОпоры для профнастила8 позиций · L-опоры 80–155 мм и переходные пластиныKO-PN01 … KO-PN08СвернутьСмотреть позиции
L-опору ставят на гребень ребра профнастила и крепят саморезом к прогону под листом. Из такого листа делают кровлю цехов и складов. Вертикальный паз опоры позволяет подогнать высоту рельса, а насечка по бокам не даёт рельсу сползать. Высота опоры от 80 до 155 мм: выбирают по нужному зазору до кровли.
KO-PN01L-опора для профнастила, 80 мм, с рёбрами
Высота 80 мм, у основания рёбра жёсткости, в стойке несколько отверстий.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 80
- Ширина основания, мм
- 40
- Толщина стойки, мм
- 8,5
- Длина, мм
- 40
KO-PN02L-опора для профнастила, 80 мм, гладкая
Высота 80 мм, гладкая сплошная опора без рёбер.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 80
- Ширина основания, мм
- 40
- Толщина стойки, мм
- 6–7
- Длина, мм
- 40
KO-PN03L-опора для профнастила, 80 мм, с насечкой
Высота 80 мм, насечка по вертикальной стойке: в паз можно поставить болт на нужной высоте.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 80
- Ширина основания, мм
- 40
- Толщина стойки, мм
- 6
- Длина, мм
- 40
KO-PN04L-опора для профнастила, высота 120 мм
Высота 120 мм: для кровель, где рельс нужно поднять выше.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 120
- Ширина основания, мм
- 40
- Толщина стойки, мм
- 7,5
- Длина, мм
- 40
KO-PN05L-опора для профнастила, высота 155 мм
Самая высокая опора каталога: 155 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 155
- Ширина основания, мм
- 40
- Толщина стойки, мм
- 7
- Длина, мм
- 40
KO-PN06L-опора для профнастила, высота 85 мм
Нержавеющий вариант высотой 85 мм.
- Материал
- нержавеющая сталь SUS304
- Покрытие
- не требуется
- Высота, мм
- 85
- Ширина основания, мм
- 40
- Толщина стойки, мм
- 4
- Длина, мм
- 40
KO-PN07Переходная пластина 82 × 30 мм, алюминий
Пластина соединяет шпильку-саморез (стержень с резьбой по дереву или металлу на одном конце и метрической на другом) с рельсом: круглое отверстие 11 мм под шпильку и продолговатый паз 11 × 40 мм под болт рельса. Положение рельса можно сдвинуть вдоль паза.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Длина × ширина × толщина, мм
- 82 × 30 × 5
KO-PN08Переходная пластина 82 × 30 мм, нержавейка
Такая же пластина из нержавеющей стали с дробеструйной обработкой.
- Материал
- нержавеющая сталь SUS304
- Покрытие
- дробеструйная обработка
- Длина × ширина × толщина, мм
- 82 × 30 × 5
KO-MRМини-рельсы для профнастила7 позиций · высота 22–70 мм, длина 120–380 ммKO-MR01 … KO-MR07СвернутьСмотреть позиции
Мини-рельс — короткий профиль, который крепят прямо на ребро профнастила. Панели зажимают на нём, и сплошной рельс по всей длине не нужен. Высота определяет просвет под панелью. Длина мини-рельса должна быть больше расстояния между рёбрами кровли.
KO-MR01Мини-рельс, высота 22 мм, длина 380 мм
Самый низкий мини-рельс каталога, 22 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 22
- Длина, мм
- 380
KO-MR02Мини-рельс, высота 35 мм, длина 380 мм
Высота 35 мм, длина 380 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 35
- Длина, мм
- 380
KO-MR03Мини-рельс, высота 45 мм, длина 380 мм
Высота 45 мм, внутри замкнутая полость.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 45
- Длина, мм
- 380
KO-MR04Мини-рельс, высота 70 мм, длина 380 мм
Самый высокий, 70 мм: даёт большой просвет под панелью.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 70
- Длина, мм
- 380
KO-MR05Мини-рельс, высота 30 мм, длина 120 мм
Короткий мини-рельс 120 мм с желобом, высота 30 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 30
- Длина, мм
- 120
KO-MR06Мини-рельс, высота 60 мм, длина 120 мм
Короткий мини-рельс 120 мм, высота 60 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 60
- Длина, мм
- 120
KO-MR07Мини-рельс, высота 50 мм, длина 200 мм
П-образный мини-рельс 200 мм, высота 50 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Высота, мм
- 50
- Длина, мм
- 200
KO-FZЗажимы на фальцевую кровлю18 позиций · длина 40–110 ммKO-FZ01 … KO-FZ18СвернутьСмотреть позиции
Зажим схватывает фальц, и лист остаётся без отверстий, поэтому герметичность кровли не нарушается. Профили фальца у разных производителей кровли отличаются, зажим подбирают под конкретный: пришлите фото или чертёж шва. Зажимы из анодированного алюминия, один из нержавеющей стали.
KO-FZ01Зажим на фальц 50 мм, полка с пазом
Длина 50 мм. Верхняя полка с продольным пазом под болт, два болта сбоку.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 50
KO-FZ02Зажим на фальц 50 мм, широкое основание
Длина 50 мм. Широкое основание с отбортовкой, полка с пазом.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 50
KO-FZ03Зажим на фальц 50 мм, гнутый захват
Длина 50 мм. Гнутая форма захвата, полка с пазом.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 50
KO-FZ04Зажим на фальц 50 мм, с винтом сверху
Длина 50 мм. Над зажимом стоит винт с внутренним шестигранником: на нём крепят прижим или рельс.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 50
KO-FZ05Зажим на фальц 50 мм, с винтом, вариант 2
Длина 50 мм. Винт сверху, как у KO-FZ04, форма захвата снизу другая.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 50
KO-FZ06Зажим на фальц 50 мм, с винтом и округлым основанием
Длина 50 мм. Винт сверху, захват с округлым основанием.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 50
KO-FZ07Зажим на фальц 50 мм, узкий вертикальный
Длина 50 мм. Узкий вертикальный зажим с ребристой стойкой.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 50
KO-FZ08Зажим на фальц 100 мм, с гребнем
Длина 100 мм. Длинный зажим с гребнем сверху.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 100
KO-FZ09Зажим на фальц 80 мм, коробчатый
Длина 80 мм. Коробчатый зажим с полкой под рельс.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 80
KO-FZ10Зажим на фальц 80 мм, с двойным гребнем
Длина 80 мм. Двойной гребень сверху и два болта.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 80
KO-FZ11Зажим на фальц 100 мм, с узким верхом
Длина 100 мм. Длинный зажим с узким верхом.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 100
KO-FZ12Зажим на фальц 100 мм, с опорной плитой
Длина 100 мм. Широкая опорная плита с отверстиями: на неё ставят рельс или мини-рельс.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 100
KO-FZ13Зажим на фальц 50 мм, полка с пазом, вариант 2
Длина 50 мм. Полка с пазом под болт рельса.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 50
KO-FZ14Зажим на фальц 50 мм, округлый захват
Длина 50 мм. Захват округлой формы, полка с пазом.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 50
KO-FZ15Зажим на фальц из нержавейки, 110 мм
Длина 110 мм. Стальной зажим: полка с пазом и два болта.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
- Длина, мм
- 110
KO-FZ16Коробчатый зажим на фальц, 40 мм
Коробчатый зажим длиной 40 мм с отверстием сверху и двумя болтами сбоку.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 40
KO-FZ17Коробчатый зажим на фальц, 40 мм, вариант B
Коробчатый зажим 40 мм: другое расположение болтов.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 40
KO-FZ18Коробчатый зажим на фальц, 40 мм, вариант C
Коробчатый зажим 40 мм с уширенной стойкой.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 40
KO-KHКронштейны для листовой кровли5 позиций · нержавейка 100 мм и алюминий 120 ммKO-KH01 … KO-KH05СвернутьСмотреть позиции
Эти кронштейны в каталоге идут рядом с зажимами на фальц. У каждого основание с отверстиями под саморезы и вертикальная часть с пазом, в паз ставят рельс. Четыре из пяти сделаны из нержавеющей стали с дробеструйной обработкой, пятый из анодированного алюминия.
KO-KH01Кронштейн с двумя лапами, нержавейка 100 мм
Две опорные лапы, паз сверху.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
- Длина, мм
- 100
KO-KH02Кронштейн с загнутыми лапами, нержавейка 100 мм
Загнутые лапы и паз, чуть выше предыдущего.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
- Длина, мм
- 100
KO-KH03Кронштейн с откидной головкой, нержавейка 100 мм
С откидной головкой на шарнире.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
- Длина, мм
- 100
KO-KH04Узкий кронштейн с шарниром, нержавейка 100 мм
Узкий кронштейн с шарниром и длинной лапой.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
- Длина, мм
- 100
KO-KH05Алюминиевый уголок-кронштейн, 120 мм
Г-образный уголок с тремя отверстиями в основании и пазом в вертикальной стенке.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 120
KO-CHКрюки для черепичной кровли15 позиций · нержавейка SUS304KO-CH01 … KO-CH15СвернутьСмотреть позиции
Крюк заводят под черепицу и привинчивают к стропиле или обрешётке, поэтому саму черепицу сверлить не нужно; сверху на крюк ставят рельс. Все крюки из нержавеющей стали SUS304 с дробеструйной обработкой. По данным производителя, верхняя лапа крюка 5 мм толщиной и 30 мм шириной, нижняя пластина 4 мм; бывают исполнения с фиксированной и регулируемой высотой, для плоской и волнистой черепицы.
KO-CH01Крюк для черепицы с широкой пластиной
Z-образный крюк с широкой нижней пластиной с отверстиями. Высота фиксированная.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH02Крюк для черепицы с регулировкой высоты
То же исполнение, но с регулируемой по высоте верхней частью.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH03Крюк для черепицы с боковой полкой
Крюк с боковой полкой на основании: крепится к стропиле сбоку.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH04Крюк для черепицы с вырезами в плите
Широкая плита с вырезами, рука крюка посередине.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH05Крюк для черепицы с перекрученной рукой
Крюк с перекрученной рукой, регулируется по высоте.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH06Крюк для черепицы с регулировочным болтом
Широкая нижняя плита и рука с регулировочным болтом.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH07Крюк для черепицы с пазом в руке
Узкая рука с пазом на длинной пластине.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH08Крюк для черепицы с широким загибом
Рука с широким загибом на большой пластине.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH09Плоский крюк для черепицы, один изгиб
Плоская полоса с одним изгибом.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH10Плоский крюк для черепицы, два изгиба
Плоская полоса с двумя изгибами.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH11Крюк для черепицы с подвижным основанием
Крюк с регулируемым основанием: рука смещается по пазу.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH12Двойной регулируемый крюк для плоской черепицы
Двойной регулируемый крюк: высота и вынос настраиваются отдельно. Для плоской черепицы, сверлить черепицу не нужно.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH13Длинный прямой крюк для черепицы
Прямая длинная полоса с отверстием.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH14Длинный крюк для черепицы с загнутым носком
Длинная полоса с загнутым носком.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-CH15Длинный крюк для черепицы с регулировочным болтом
Длинная полоса с регулировочным болтом на загнутом конце.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Покрытие
- дробеструйная обработка
KO-OPКомплекты на одну панель9 позиций · угол 10–60°KO-OP01 … KO-OP09СвернутьСмотреть позиции
Готовый набор для одной панели: треугольные кронштейны и крепёж. Подходит там, где большой рельсовый каркас не нужен: на крыше гаража или фургона, на стене. Угол регулируется, размер кронштейна подбирают по ширине панели.
KO-OP01Регулируемая задняя нога комплекта, угол 10–15°
Телескопическая задняя нога комплекта на одну панель.
- Материал
- алюминий, серебристый
- Угол наклона панели, °
- 10–15
KO-OP02Регулируемая задняя нога комплекта, угол 15–30°
Телескопическая задняя нога комплекта на одну панель, средний угол.
- Материал
- алюминий, серебристый
- Угол наклона панели, °
- 15–30
KO-OP03Регулируемая задняя нога комплекта, угол 30–60°
Телескопическая задняя нога комплекта на одну панель, крутой угол.
- Материал
- алюминий, серебристый
- Угол наклона панели, °
- 30–60
KO-OP04Передняя опора комплекта
Передняя опора комплекта на одну панель, с шарниром.
- Материал
- алюминий, серебристый
KO-OP05Треугольный регулируемый кронштейн 556 × 556 × 290 мм
Складной треугольный кронштейн для небольших панелей в рамке (по данным производителя, до 100 Вт). Ширина панели до 570 мм.
- Материал
- алюминий AL6005-T5 или сталь S305GD
- Размер, мм
- 556 × 556 × 290
- Ширина панели, мм
- до 570
- Толщина рамки, мм
- 30–45
- Ориентация панели
- альбомная
KO-OP06Треугольный регулируемый кронштейн 712 × 712 × 375 мм
Складной треугольный кронштейн. Ширина панели до 715 мм.
- Материал
- алюминий AL6005-T5 или сталь S305GD
- Размер, мм
- 712 × 712 × 375
- Ширина панели, мм
- до 715
- Толщина рамки, мм
- 30–45
- Ориентация панели
- альбомная
KO-OP07Треугольный регулируемый кронштейн 1040 × 1040 × 545 мм
Складной треугольный кронштейн, размер между ATT-28 и ATT-45 серии.
- Материал
- алюминий AL6005-T5 или сталь S305GD
- Размер, мм
- 1040 × 1040 × 545
- Толщина рамки, мм
- 30–45
- Ориентация панели
- альбомная
KO-OP08Треугольный регулируемый кронштейн 1148 × 1148 × 575 мм
Складной треугольный кронштейн самого большого размера. Ширина панели до 1160 мм.
- Материал
- алюминий AL6005-T5 или сталь S305GD
- Размер, мм
- 1148 × 1148 × 575
- Ширина панели, мм
- до 1160
- Толщина рамки, мм
- 30–45
- Ориентация панели
- альбомная
KO-OP09Складной треугольный кронштейн, угол 30–60°
Регулировка наклона от 30° до 60°. В каталоге позиция без собственного кода: размер уточняем при заявке.
- Материал
- алюминий AL6005-T5 или сталь S350GD
- Угол наклона, °
- 30–60
- Ширина панели
- без ограничений
- Толщина рамки, мм
- 30–45
- Ориентация панели
- альбомная
KO-BKБалконные комплекты2 позиции · угол 10–60°KO-BK01 … KO-BK02СвернутьСмотреть позиции
Панель вешают на перила балкона или ставят у стены, а угол выставляют по солнцу. Комплект рассчитан на одну панель, весь крепёж в наборе; по данным производителя, монтаж под силу одному-двум людям.
KO-BK01Балконный комплект с регулировкой 20–50°
Крепится на перила: панель висит почти вертикально, угол меняется.
- Материал
- алюминий AL6005-T5 или сталь S350GD
- Угол наклона, °
- 20–50 или по заказу
- Ширина панели, мм
- до 1150
- Толщина рамки, мм
- 30–45
- Ориентация панели
- альбомная
KO-BK02Балконный комплект с регулировкой 10–60°
Широкий диапазон углов: от почти горизонтального до крутого. Подходит и для перил, и для стены.
- Материал
- алюминий AL6005-T5 или сталь S350GD
- Угол наклона, °
- 10–60 или по заказу
- Ширина панели
- без ограничений
- Толщина рамки, мм
- 30–45
- Ориентация панели
- альбомная
KO-NZНаземные системы6 позиций · алюминий и сталь, угол 5–40°KO-NZ01 … KO-NZ06СвернутьСмотреть позиции
Наземная система стоит в поле или на участке, а не на крыше. Опорой служат сваи, то есть стальные трубы, вкрученные или забитые в землю, или бетонные блоки. Угол наклона панелей выбирают от 5 до 40°. По данным производителя, конструкция рассчитана на ветер до 60 м/с и снег 1,4 кН/м²; под ваш район проверяем отдельно. Сборка в четыре шага: сваи, готовые балки, рельсы на балки, панели на рельсы.
KO-NZ01Алюминиевая наземная система
Весь каркас из алюминия AL6005-T5, поэтому система лёгкая. Балки приходят собранными: на объекте остаётся поставить сваи, закрепить балки и уложить рельсы.
- Основание
- открытый участок
- Угол наклона панели
- 5–40°
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал
- алюминий AL6005-T5
- Фундамент
- винтовая свая или бетонный блок
Состав комплекта
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
сталь Q235B/Q355B, горячее цинкование
KO-NZ02Предсобранная балка N-типа
Готовая балка в форме буквы N, приходит собранной.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Тип
- N
KO-NZ03Предсобранная балка W-типа
Балка в форме буквы W: опор больше, чем у N-образной. Приходит собранной.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Тип
- W
KO-NZ04Стальная наземная система W: на сваях или блоках
Стальной каркас с W-образными стойками на винтовых сваях или бетонных блоках. На кадре каталога показана быстрая установка: прижимы заранее собраны на рельсе.
- Основание
- открытый участок
- Угол наклона панели
- 5–40°
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал каркаса
- сталь S350GD, покрытие ZM275
- Фундамент
- винтовая свая или бетонный блок
Состав комплекта
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
сталь Q235B, горячее цинкование
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
сталь Q235B, горячее цинкование
сталь Q235B/Q355B, горячее цинкование
KO-NZ05Стальная наземная система H: на забивных сваях
Каркас на забивных сваях. На выбор три формы стойки: H, A и W.
- Основание
- открытый участок
- Угол наклона панели
- 5–40°
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал
- сталь S350GD
- Фундамент
- забивная свая
KO-NZ06Стальная наземная система Y
Каркас Y-образной формы: к свае добавлены наклонные стойки. Состав: рельс, балка, соединитель, прижимы, наклонная опора.
- Основание
- открытый участок
- Материал каркаса
- сталь S350GD, покрытие ZM275
- Фундамент
- свая
Состав комплекта
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
сталь Q235B, горячее цинкование
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
KO-SGСтальная система для кровли и земли7 позиций · система и 6 деталейKO-SG01 … KO-SG07СвернутьСмотреть позиции
Универсальная стальная система: ставится и на плоскую кровлю, и на грунт. Три формы стоек — A, H и W. Рельсы и соединители те же, что в группе стальных рельсов. Ниже сама система и её отдельные детали.
KO-SG01Стальная система для кровли и земли
Универсальная система из высокопрочной стали: на бетонных блоках на плоской кровле или на грунте. Состав: рельс, соединители, передняя и задняя ноги, основание, прижимы, комплект болтов.
- Основание
- плоская кровля или грунт
- Формы стоек
- A, H, W
- Материал
- сталь S350GD / Q235B с горячим цинкованием или покрытием ZM275
KO-SG02Соединитель рельсов 50 × 40/50/60 мм, 200 мм
Накладка стягивает два стальных рельса четырьмя болтами.
- Материал
- сталь S350GD / Q235B
- Покрытие
- ZM275 или HDG
- Сечение, мм
- 50 × 40 / 50 / 60
- Длина, мм
- 200
KO-SG03Соединитель рельсов 48 × 63 мм, треугольная накладка
Соединитель рельсов в форме треугольной накладки.
- Материал
- сталь S350GD / Q235B
- Покрытие
- ZM275 или HDG
- Сечение, мм
- 48 × 63
- Длина, мм
- 150
KO-SG04Соединитель рельсов 48 × 63 мм, коробчатый
Соединитель рельсов в форме коробки.
- Материал
- сталь S350GD / Q235B
- Покрытие
- ZM275 или HDG
- Сечение, мм
- 48 × 63
- Длина, мм
- 150
KO-SG05Передняя нога
Передняя нога: ниже задней.
- Материал
- сталь Q235B
- Покрытие
- горячее цинкование
- Опорная плита, мм
- 160 × 60 × 6
- Высота
- по заказу
KO-SG06Задняя нога
Задняя нога: выше передней, задаёт угол наклона.
- Материал
- сталь Q235B
- Покрытие
- горячее цинкование
- Опорная плита, мм
- 160 × 60 × 6
- Высота
- по заказу
KO-SG07Основание под стойку
Основание, на которое садятся стойки.
- Материал
- сталь Q235B
- Покрытие
- горячее цинкование
- Опорная плита, мм
- 160 × 60 × 6
- Высота
- по заказу
KO-SVВинтовые сваи13 позиций · Ø48–89 мм, длина 600–4000 ммKO-SV01 … KO-SV13СвернутьСмотреть позиции
Винтовая свая — оцинкованная стальная труба с резьбой-лопастью. Её вкручивают в землю техникой или вручную, бетон не нужен. Сваи годятся не только под солнечные панели, но и под заборы, навесы и вывески. Сталь Q235 с горячим цинкованием, длина серий 600–4000 мм, диаметр ствола 48–89 мм. Обозначение читается так: серия, тип фланца, диаметр ствола, длина. Серии: GS — резьбовая лопасть, AS — регулируемая, DS — две большие лопасти, FS — четыре, WS — волновая. Фланец: F — обычный, N — три приваренные гайки, U — U-образный.
KO-SV01Винтовая свая Ø76 × 1600 мм, резьбовая лопасть, фланец
Базовая свая с фланцем и резьбовой лопастью.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола, мм
- 76
- Длина, мм
- 1600
KO-SV02Винтовая свая Ø76 × 1600 мм, регулируемая резьбовая лопасть, фланец
Свая с регулируемой лопастью и фланцем.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола, мм
- 76
- Длина, мм
- 1600
KO-SV03Винтовая свая Ø76 × 1600 мм, регулируемая лопасть, три гайки
Вместо фланца к стволу приварены три гайки.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола, мм
- 76
- Длина, мм
- 1600
KO-SV04Винтовая свая Ø76 × 1600 мм, резьбовая лопасть, U-образный фланец
Верх с U-образным фланцем под стойку или балку.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола, мм
- 76
- Длина, мм
- 1600
KO-SV05Винтовая свая Ø76 × 1600 мм, две большие лопасти, фланец
Две большие лопасти и фланец.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола, мм
- 76
- Длина, мм
- 1600
KO-SV06Винтовая свая Ø76 × 1600 мм, четыре большие лопасти, фланец
Четыре большие лопасти и фланец.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола, мм
- 76
- Длина, мм
- 1600
KO-SV07Винтовая свая Ø76 × 1600 мм, волновая лопасть, фланец
Волновая лопасть и фланец.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола, мм
- 76
- Длина, мм
- 1600
KO-SV08Винтовая свая с U-образной головкой, длина 550 мм, ширина 71 мм
Свая с приваренной U-образной головкой под брус. Длина ствола 550 мм, ширина посадочного места 71 мм.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола D, мм
- 60
- Длина L1, мм
- 550
- Высота головки L2, мм
- 130
- Ширина головки W, мм
- 71
KO-SV09Винтовая свая с U-образной головкой, длина 550 мм, ширина 91 мм
Свая с приваренной U-образной головкой под брус. Длина ствола 550 мм, ширина посадочного места 91 мм.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола D, мм
- 60
- Длина L1, мм
- 550
- Высота головки L2, мм
- 130
- Ширина головки W, мм
- 91
KO-SV10Винтовая свая с U-образной головкой, длина 730 мм, ширина 71 мм
Свая с приваренной U-образной головкой под брус. Длина ствола 730 мм, ширина посадочного места 71 мм.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола D, мм
- 60
- Длина L1, мм
- 730
- Высота головки L2, мм
- 130
- Ширина головки W, мм
- 71
KO-SV11Винтовая свая с U-образной головкой, длина 730 мм, ширина 91 мм
Свая с приваренной U-образной головкой под брус. Длина ствола 730 мм, ширина посадочного места 91 мм.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола D, мм
- 60
- Длина L1, мм
- 730
- Высота головки L2, мм
- 130
- Ширина головки W, мм
- 91
KO-SV12Винтовая свая с U-образной головкой, длина 865 мм, ширина 71 мм
Свая с приваренной U-образной головкой под брус. Длина ствола 865 мм, ширина посадочного места 71 мм.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола D, мм
- 60
- Длина L1, мм
- 865
- Высота головки L2, мм
- 130
- Ширина головки W, мм
- 71
KO-SV13Винтовая свая с U-образной головкой, длина 865 мм, ширина 91 мм
Свая с приваренной U-образной головкой под брус. Длина ствола 865 мм, ширина посадочного места 91 мм.
- Материал
- сталь Q235
- Покрытие
- горячее цинкование
- Диаметр ствола D, мм
- 60
- Длина L1, мм
- 865
- Высота головки L2, мм
- 130
- Ширина головки W, мм
- 91
KO-NVНавесы-парковки1 позиция · сталь, бетонные блокиKO-NV01СвернутьСмотреть позиции
Навес над парковкой даёт тень машинам и одновременно держит панели. Здесь стальной навес на одном ряду колонн с желобами, которые собирают воду с панелей.
KO-NV01Коммерческий стальной навес-парковка на одной колонне
Колонны стоят в один ряд сзади, поэтому машины заезжают спереди и сбоку. Сталь с окрашенной поверхностью, встроенный желоб для воды. Монтаж в четыре шага: колонны и балки, рельсы, желоба, панели.
- Основание
- открытый участок
- Угол наклона панели
- 5–15°
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 2 кН/м²
- Материал
- сталь Q235B / Q355B / S350GD
- Фундамент
- бетонные блоки
Состав комплекта
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
сталь S350GD, покрытие ZM275
сталь Q235B, горячее цинкование
сталь Q235B, горячее цинкование
KO-PLПлавучие системы1 позиция · поплавки из HDPEKO-PL01СвернутьСмотреть позиции
Плавучая система стоит на воде, на озере или водохранилище. Земля под станцию не нужна, а вода охлаждает панели: по данным производителя, выработка вырастает на 10–15 %. Конструкция модульная: поплавки из полиэтилена высокой плотности (HDPE) соединяют друг с другом, а к берегу или дну крепят якорями.
KO-PL01Плавучая система для солнечных панелей
Поплавки из HDPE, алюминиевые прижимы и опоры, стальной рельс и якорные соединители. Подходит для панелей в рамке и безрамных, в альбомной ориентации.
- Основание
- озеро или водохранилище
- Угол наклона панели
- 10° или 15°
- Тип панелей
- в рамке или безрамные
- Ориентация
- альбомная
- Материал поплавков
- HDPE
Состав комплекта
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
алюминий AL6005-T5, анодирование
полиэтилен HDPE
полиэтилен HDPE
полиэтилен HDPE
полиэтилен HDPE
сталь S350GD, покрытие ZM275
сталь Q235B, горячее цинкование
KO-DRПроходы для обслуживания на кровле4 позиции · настил и крепёжKO-DR01 … KO-DR04СвернутьСмотреть позиции
Панели нужно мыть и осматривать, а ходить по самим панелям нельзя. Настил для прохода кладут вдоль рядов, и по нему удобно пройти, не повредив кровлю. Настил из стали с цинк-алюминий-магниевым покрытием, толщина 0,8 мм. Его крепят к кровле двумя способами: с зажимами и без.
KO-DR01Стальной настил для прохода, ширина 400 мм
Профилированный стальной лист для прохода. Длина по заказу.
- Материал
- сталь S350GD с покрытием ZM275
- Толщина, мм
- 0,8
- Ширина, мм
- 400
- Длина
- по заказу
KO-DR02Стальной настил для прохода, ширина 500 мм
Тот же настил шириной 500 мм.
- Материал
- сталь S350GD с покрытием ZM275
- Толщина, мм
- 0,8
- Ширина, мм
- 500
- Длина
- по заказу
KO-DR03Алюминиевый профиль крепления настила, 450 или 600 мм
Профиль для крепления настила к кровле, исполнение 1: плоская планка с отверстиями под саморезы.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 450 или 600
KO-DR04Алюминиевый профиль-направляющая, 450 или 600 мм
Профиль для крепления настила к кровле, исполнение 2: прямоугольный профиль с пазом.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование
- Длина, мм
- 450 или 600
KO-RLАлюминиевые рельсы16 позиций · сечения от 25 × 45 до 63 × 23 ммKO-RL01 … KO-RL16СвернутьСмотреть позиции
Рельс — длинный профиль, на который кладут ряд панелей и к которому их прижимают. Все рельсы здесь из алюминиевого сплава AL6005-T5 с анодированием: так называют оксидную плёнку на поверхности, она не облезает, как краска. Некоторые сечения выпускаются в двух-трёх толщинах стенки, и каждая толщина идёт отдельной позицией. Чем толще стенка, тем реже можно ставить опоры. Шаг опор и толщину рельса мы считаем под снег и ветер вашего региона.
KO-RL01Алюминиевый рельс 27 × 55 мм, стенка 1,2 мм
Лёгкий вариант сечения 27 × 55 мм: стенка 1,2 мм. Те же размеры есть со стенкой 1,3 и 1,5 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 27 × 55
- Толщина стенки, мм
- 1,2
KO-RL02Алюминиевый рельс 27 × 55 мм, стенка 1,3 мм
Среднее по толщине исполнение сечения 27 × 55 мм: стенка 1,3 мм. Рядом в каталоге стенки 1,2 и 1,5 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 27 × 55
- Толщина стенки, мм
- 1,3
KO-RL03Алюминиевый рельс 27 × 55 мм, стенка 1,5 мм
Самое прочное исполнение сечения 27 × 55 мм: стенка 1,5 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 27 × 55
- Толщина стенки, мм
- 1,5
KO-RL04Алюминиевый рельс 25,1 × 50 мм, стенка 1,2 мм
Сечение 25,1 × 50 мм выпускают в двух толщинах стенки, 1,0 и 1,2 мм. Здесь более толстая.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 25,1 × 50
- Толщина стенки, мм
- 1,2
KO-RL05Алюминиевый рельс 25,1 × 50 мм, стенка 1,0 мм
Сечение 25,1 × 50 мм выпускают в двух толщинах стенки, 1,0 и 1,2 мм. Здесь более тонкая и лёгкая.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 25,1 × 50
- Толщина стенки, мм
- 1,0
KO-RL06Алюминиевый рельс 27 × 45 мм, стенка 1,3 мм
Сечение 27 × 45 мм выпускают в двух толщинах, 1,3 и 1,5 мм. Здесь более тонкая.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 27 × 45
- Толщина стенки, мм
- 1,3
KO-RL07Алюминиевый рельс 27 × 45 мм, стенка 1,5 мм
Сечение 27 × 45 мм выпускают в двух толщинах, 1,3 и 1,5 мм. Здесь более толстая.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 27 × 45
- Толщина стенки, мм
- 1,5
KO-RL08Алюминиевый рельс 25,1 × 45 мм, стенка 1,0–1,1 мм
Невысокий профиль, 45 мм, с тонкой стенкой. Подойдёт там, где нагрузки небольшие и важен вес.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 25,1 × 45
- Толщина стенки, мм
- 1,0–1,1
KO-RL09Алюминиевый рельс 29 × 52 мм, стенка 1,2 мм
Сечение почти такое же, как у соседнего рельса KO-RL10: отличается на полмиллиметра по высоте и стенкой.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 29 × 52
- Толщина стенки, мм
- 1,2
KO-RL10Алюминиевый рельс 29 × 52,5 мм, стенка 1,1 мм
Сечение почти такое же, как у соседнего рельса KO-RL09, но стенка тоньше: 1,1 мм вместо 1,2.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 29 × 52,5
- Толщина стенки, мм
- 1,1
KO-RL11Алюминиевый рельс 40 × 40 мм, стенка 1,3 мм
Квадратный профиль 40 × 40 мм. Второй профиль с тем же габаритом есть в каталоге (KO-RL12), у него другая форма внутренних пазов.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 40 × 40
- Толщина стенки, мм
- 1,3
KO-RL12Алюминиевый рельс 40 × 40 мм, стенка 1,3 мм
Квадратный профиль 40 × 40 мм. Габарит тот же, что у рельса KO-RL11, а внутренние пазы другой формы.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 40 × 40
- Толщина стенки, мм
- 1,3
KO-RL13Алюминиевый рельс 26,3 × 50 мм, стенка 1,2 мм
Среднее по высоте сечение: 50 мм при ширине основания 26,3 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 26,3 × 50
- Толщина стенки, мм
- 1,2
KO-RL14Алюминиевый рельс 30,6 × 40 мм, стенка 1,2 мм
Низкий профиль в 40 мм при ширине основания 30,6 мм: даёт небольшой зазор между кровлей и панелью.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 30,6 × 40
- Толщина стенки, мм
- 1,2
KO-RL15Алюминиевый рельс 39,7 × 37 мм, стенка 2,2 мм
Самая толстая стенка среди рельсов каталога, 2,2 мм, при высоте 37 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 39,7 × 37
- Толщина стенки, мм
- 2,2
KO-RL16Алюминиевый рельс 63 × 23 мм, стенка 2,0 мм
Плоский профиль: основание шириной 63 мм при высоте 23 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Сечение (ширина × высота), мм
- 63 × 23
- Толщина стенки, мм
- 2,0
KO-SPСоединители алюминиевых рельсов4 позиции · длина 120–200 ммKO-SP01 … KO-SP04СвернутьСмотреть позиции
Рельсы везут отрезками, а ряд панелей бывает длиннее, поэтому отрезки стыкуют. Соединитель скрепляет два рельса в одну прямую линию. У каждой позиции ниже указан парный рельс; точный подбор под ваш профиль проверяем при заявке.
KO-SP01Соединитель рельсов, длина 200 мм
Самый длинный соединитель каталога, 200 мм. Под рельс сечением 27 × 55 мм; в комплекте два болта.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Длина, мм
- 200
- Парный рельс
- KO-RL02 (подбор по сечению)
KO-SP02Соединитель рельсов, длина 150 мм
Другое исполнение соединителя под сечение 27 × 55 мм: короче, 150 мм, с накладкой и двумя болтами.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Длина, мм
- 150
- Парный рельс
- KO-RL02 (подбор по сечению)
KO-SP03Соединитель рельсов, длина 120 мм
Соединитель 120 мм под квадратный рельс 40 × 40 мм: алюминиевый корпус и стальной болт.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Длина, мм
- 120
- Парный рельс
- KO-RL11 (подбор по сечению)
KO-SP04Соединитель рельсов, длина 120 мм
Соединитель 120 мм под рельс 30,6 × 40 мм, два болта.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Длина, мм
- 120
- Парный рельс
- KO-RL14 (подбор по сечению)
KO-STСтальные рельсы и стыки5 позиций · C-профиль 41 ммKO-ST01 … KO-ST05СвернутьСмотреть позиции
Стальной рельс — C-образный профиль из оцинкованной стали. Он тяжелее алюминиевого, зато жёстче, поэтому его берут для наземных станций и тяжёлых кровельных систем, где опоры стоят редко. Покрытие на выбор: горячее цинкование (HDG) или цинк с алюминием и магнием (ZM275), которое обычно служит дольше простого цинка. Стенка бывает 1,5; 2,0 и 2,5 мм, высота профиля — 21, 41, 52 или 62 мм.
KO-ST01Стальной рельс 41 × 21 мм
Самый низкий стальной рельс каталога: 21 мм по высоте при ширине 41,3 мм.
- Материал
- сталь S350GD или Q235B
- Покрытие
- ZM275 или горячее цинкование (HDG)
- Сечение (ширина × высота), мм
- 41 × 21
- Толщина стенки, мм
- 1,5 / 2,0 / 2,5
KO-ST02Стальной рельс 41 × 41 мм
Квадратное сечение 41 × 41 мм. Тот же рельс используется в стальной системе для кровли и земли (KO-SG01).
- Материал
- сталь S350GD или Q235B
- Покрытие
- ZM275 или горячее цинкование (HDG)
- Сечение (ширина × высота), мм
- 41 × 41
- Толщина стенки, мм
- 1,5 / 2,0 / 2,5
KO-ST03Стальной рельс 41 × 52 мм
Сечение 41 × 52 мм: выше базового на 11 мм.
- Материал
- сталь S350GD или Q235B
- Покрытие
- ZM275 или горячее цинкование (HDG)
- Сечение (ширина × высота), мм
- 41 × 52
- Толщина стенки, мм
- 1,5 / 2,0 / 2,5
KO-ST04Стальной рельс 41 × 62 мм
Самый высокий стальной рельс: 41 × 62 мм.
- Материал
- сталь S350GD или Q235B
- Покрытие
- ZM275 или горячее цинкование (HDG)
- Сечение (ширина × высота), мм
- 41 × 62
- Толщина стенки, мм
- 1,5 / 2,0 / 2,5
KO-ST05Стык стальных рельсов с четырьмя болтами
Накладка стягивает два стальных рельса в одну линию четырьмя болтами. Толщина накладки 2,5 или 3,0 мм.
- Материал
- сталь S350GD или Q235B
- Покрытие
- ZM275 или горячее цинкование (HDG)
- Толщина, мм
- 2,5 / 3,0
KO-PKКонцевые прижимы для панелей в рамке7 позиций · рамка 30–45 ммKO-PK01 … KO-PK07СвернутьСмотреть позиции
Прижим — зажим, которым панель закрепляют на рельсе. Концевой ставят с краю ряда: он держит последнюю панель. Подбирают прижим по толщине рамки панели; в этом каталоге она от 30 до 45 мм. Все прижимы из анодированного алюминия, серебристые или чёрные, длина 40 мм, если не указано другое.
KO-PK01Концевой прижим базовый, рамка 30–45 мм
Базовый Г-образный концевой прижим под четыре толщины рамки.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35, 40, 45
- Длина прижима, мм
- 40
KO-PK02Концевой прижим с зубчатой стенкой, рамка 30–45 мм
Концевой прижим с зубчатой внутренней стенкой, под четыре толщины рамки.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35, 40, 45
- Длина прижима, мм
- 40
KO-PK03Концевой прижим, рамка 30 или 35 мм
Узкая версия под рамку 30 или 35 мм. Если толщина рамки известна заранее, берут такой.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35
- Длина прижима, мм
- 40
KO-PK04Концевой прижим, рамка 35 или 40 мм
Версия под рамку 35 или 40 мм: это самые ходовые толщины современных панелей.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 35, 40
- Длина прижима, мм
- 40
KO-PK05Концевой прижим 50 мм, рамка 30–35 мм
Широкий концевой прижим длиной 50 мм: больше площадь опоры, под рамку 30–35 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30–35
- Длина прижима, мм
- 50
KO-PK06Концевой прижим 70 мм, рамка 30–45 мм
Длинный, 70 мм, концевой прижим под четыре толщины рамки: ложится на раму шире.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35, 40, 45
- Длина прижима, мм
- 70
KO-PK07Концевой прижим с гайкой-вставкой, рамка 30–45 мм
Концевой прижим с гайкой-вставкой в паз рельса. Под четыре толщины рамки.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35, 40, 45
- Длина прижима, мм
- 40
KO-PSСредние прижимы для панелей в рамке10 позиций · рамка 30–45 ммKO-PS01 … KO-PS10СвернутьСмотреть позиции
Средний прижим ставят между двумя соседними панелями: он держит обе сразу и задаёт зазор между ними. Выбирают по толщине рамки и по длине прижима. Всё из анодированного алюминия, серебристое или чёрное.
KO-PS01Средний прижим Т-образный, рамка 30–45 мм
Т-образный средний прижим под четыре толщины рамки: классическая форма.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35, 40, 45
- Длина прижима, мм
- 40
KO-PS02Средний прижим с зубчатой головкой, рамка 30–45 мм
Средний прижим с зубчатой головкой, под четыре толщины рамки.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35, 40, 45
- Длина прижима, мм
- 40
KO-PS03Средний прижим с пазом под ключ, рамка 30–45 мм
Средний прижим под четыре толщины рамки. На втором кадре его вариант с пружиной под гайкой.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35, 40, 45
- Длина прижима, мм
- 40
KO-PS04Средний прижим с шаровой головкой, рамка 30–40 мм
Средний прижим с шаровой головкой на винте и пружиной. Рамка 30–40 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30–40
- Длина прижима, мм
- 40
KO-PS05Средний прижим с квадратной плитой, рамка 30–45 мм
Средний прижим с квадратной верхней плитой и зубчатой внутренней стенкой. Рамка 30–45 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30–45
- Длина прижима, мм
- 40
KO-PS06Средний прижим U-образный, рамка 30–45 мм
Средний прижим, четыре толщины рамки.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35, 40, 45
- Длина прижима, мм
- 40
KO-PS07Средний прижим U-образный широкий, рамка 30–45 мм
Средний прижим, четыре толщины рамки; шире соседнего KO-PS06.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35, 40, 45
- Длина прижима, мм
- 40
KO-PS08Средний прижим 50 мм, рамка 30–35 мм
Широкий средний прижим длиной 50 мм под рамку 30–35 мм.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30–35
- Длина прижима, мм
- 50
KO-PS09Средний прижим 70 мм, рамка 30–45 мм
Длинный, 70 мм, средний прижим: большая площадь захвата, четыре толщины рамки.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35, 40, 45
- Длина прижима, мм
- 70
KO-PS10Средний прижим с гайкой-вставкой, рамка 30–45 мм
Средний прижим с гайкой-вставкой в паз рельса и длинным винтом. Четыре толщины рамки.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина рамки панели, мм
- 30, 35, 40, 45
- Длина прижима, мм
- 40
KO-PBПрижимы для безрамных панелей2 позиции · толщина 4,5–9 ммKO-PB01 … KO-PB02СвернутьСмотреть позиции
У тонкоплёночных и двухстекольных панелей нет алюминиевой рамки, и обычный прижим для них не годится. Эти берут панель по торцу стекла толщиной 4,5–9 мм. Бывают концевой и средний, длина 80 или 150 мм; по сведениям производителя, есть и 100 мм.
KO-PB01Концевой прижим для безрамной панели
Концевой прижим для безрамной панели, с чёрными вставками по краю захвата.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина панели, мм
- 4,5–9
- Длина прижима, мм
- 80 или 150
KO-PB02Средний прижим для безрамной панели
Средний прижим для безрамных панелей: два захвата, держит две панели рядом.
- Материал
- алюминий AL6005-T5
- Покрытие
- анодирование, серебристое или чёрное
- Толщина панели, мм
- 4,5–9
- Длина прижима, мм
- 80 или 150
KO-GKГайки в паз рельса и болтовые комплекты6 позиций · резьба M8KO-GK01 … KO-GK06СвернутьСмотреть позиции
Прижим держится на болте, а болт — на гайке, которая заходит в паз рельса и не проворачивается. Здесь четыре типа гаек и два готовых болтовых комплекта, резьба везде M8.
KO-GK01Гайка M8 алюминиевая в паз
Лёгкая алюминиевая гайка: заходит в паз рельса и фиксируется поворотом.
- Материал
- алюминий
- Резьба
- M8
KO-GK02Шаровая гайка M8
Гайка с закруглённым корпусом: легче встаёт в паз.
- Материал
- по каталогу не указан
- Резьба
- M8
KO-GK03Гайка M8 из нержавейки, пластина 27 × 13 мм
Плоская пластинчатая гайка из нержавеющей стали.
- Материал
- нержавеющая сталь
- Резьба
- M8
- Размер пластины, мм
- 27 × 13
KO-GK04Гайка M8 из углеродистой стали с пластиковой направляющей
Стальная гайка с синей пластиковой направляющей, которая ведёт её в паз рельса при сборке.
- Материал
- углеродистая сталь
- Резьба
- M8
KO-GK05Болтовой комплект M8: болт, шайбы и гайка в паз
Болт с шайбами и алюминиевой гайкой: всё, что нужно, чтобы поставить прижим на рельс. Длина болта задаётся под выбранный прижим.
- Материал
- нержавеющая сталь SUS304 и алюминий AL6005-T5
- Покрытие
- анодирование
- Резьба
- M8
KO-GK06Болтовой комплект M8 с пластиковой направляющей
Болт с шайбами и стальной гайкой на синей пластиковой направляющей: гайка сама встаёт в паз рельса.
- Материал
- нержавеющая сталь SUS304 и сталь Q235B
- Покрытие
- цинк-ламельное
- Резьба
- M8
KO-KRБолты, гайки и саморезы12 позиций · M6,3–M10KO-KR01 … KO-KR12СвернутьСмотреть позиции
Метизы заказывают отдельно от рельсов и прижимов: длина и тип зависят от основания. Нижний конец шпильки-самореза вкручивают в балку или прогон, на верхний ставят опору. Позиции из нержавеющей и оцинкованной стали.
KO-KR01Винт M8 с внутренним шестигранником (DIN 912)
Для прижимов и соединителей рельсов. Длина подбирается под прижим: от 20 до 50 мм.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Стандарт
- DIN 912
- Длина, мм
- 20–50
KO-KR02Болт M10 с шестигранной головкой (DIN 933)
Болт с резьбой по всей длине для опор и соединений на стальных конструкциях.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Стандарт
- DIN 933
- Длина, мм
- 20–50
KO-KR03T-образный болт M10
Болт с плоской прямоугольной головкой 23 × 14 × 4 мм: головка заходит в паз рельса и не проворачивается.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер головки, мм
- 23 × 14 × 4
- Длина, мм
- 20–50
KO-KR04Гайка M8 (DIN 557)
Квадратная гайка: не проворачивается в пазу.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Резьба
- M8
- Стандарт
- DIN 557
KO-KR05Гайка M10 шестигранная (DIN 934)
Обычная шестигранная гайка под болты M10.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Резьба
- M10
- Стандарт
- DIN 934
KO-KR06Гайка M10 с фланцем (DIN 6923)
Гайка с широким зубчатым фланцем: не нужна шайба, зубцы удерживают её от откручивания.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Резьба
- M10
- Стандарт
- DIN 6923
KO-KR07Саморез M6,3 по дереву с уплотнительной шайбой
Крепит опору или кровельный крюк к деревянной стропильной ноге. Под шляпкой уплотнительная шайба, чтобы в отверстие не затекала вода.
- Материал
- сталь Q235B с цинк-ламельным покрытием
- Длина, мм
- 38 или 80
KO-KR08Саморез M6,3 со сверлом по металлу
Для крепления опор к стальной кровле и прогонам: сверло на конце, отдельное отверстие не нужно.
- Материал
- нержавеющая сталь SUS410
- Длина, мм
- 38 или 80
KO-KR09Кровельный саморез M5,5 с шайбой
Саморез для кровельного листа: нержавеющий корпус с наконечником из легированной стали. Короткий, 20 или 25 мм.
- Материал
- SUS304 с наконечником из стали SCM435
- Длина, мм
- 20 или 25
KO-KR10Шпилька-саморез M10 для деревянного прогона
Нижняя часть с резьбой по дереву, верхняя метрическая M10, посередине резиновое уплотнение. Длина 200, 250 или 300 мм.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Длина, мм
- 200 / 250 / 300
- Шаг резьбы по дереву, мм
- 3 / 4,5
KO-KR11Шпилька-саморез M10 для стального прогона, со сверлом
Кончик-сверло: шпилька сама проходит стальной прогон. Покрыта цинк-никелем, длина 200 мм.
- Материал
- сталь 1022A
- Покрытие
- цинк-никелевое
- Длина, мм
- 200
KO-KR12Шпилька-саморез M10 с канавочной резьбой для стального прогона
Особая канавочная резьба на нижнем конце: входит в заранее просверленный стальной прогон. Длина 200, 250 или 300 мм.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Длина, мм
- 200 / 250 / 300
KO-ZMЗаземление12 позиций · пластины, шайбы, перемычки, проводKO-ZM01 … KO-ZM12СвернутьСмотреть позиции
Заземление соединяет все металлические части станции в одну цепь и уводит ток в землю при пробое. Пластины и шайбы ставят между рамой панели и рельсом: зубцы прорезают анодированную плёнку алюминия и дают электрический контакт. Перемычки и провод связывают секции между собой и выводят цепь на заземлитель.
KO-ZM01Заземляющая пластина 30 × 32 мм
Пластина с U-образным вырезом и отогнутыми зубцами. Ложится между рамой панели и рельсом под прижим.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- 30 × 32
KO-ZM02Заземляющая пластина 50 × 42 мм
Прямоугольная пластина с овальным вырезом и зубцами. Крупнее соседней, подходит под широкий прижим.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- 50 × 42
KO-ZM03Заземляющая пластина 70 × 40 × 15 мм
Гнутая пластина с загнутыми краями.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- 70 × 40 × 15
KO-ZM04Заземляющая шайба Ø34 мм
Круглая шайба с рядом выдавленных зубцов по окружности. Ставится под гайку или головку болта.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- Ø34
KO-ZM05Заземляющий диск Ø44 мм, толщина 0,3 мм
Тонкий диск с прорезью под болт и отверстиями по окружности.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- Ø44, толщина 0,3
KO-ZM06Заземляющая пластина 40 × 26 × 5 мм
Небольшая уголковая пластина с двумя штифтами, которые прорезают покрытие.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- 40 × 26 × 5
KO-ZM07Алюминиевая клемма заземления
Лёгкая клемма с нержавеющим болтом: при затяжке зубцы входят в анодированный алюминий и дают электрический контакт. К ней подключают провод.
- Материал
- алюминий AL6005-T5, крепёж из нержавеющей стали
- Длина, мм
- 20
KO-ZM08Медная перемычка заземления, 200 мм
Гибкая плетёная медная перемычка: соединяет соседние рельсы или секции, чтобы цепь заземления не рвалась на стыках.
- Материал
- медь
- Длина, мм
- 200
KO-ZM09Медный провод заземления 25 мм²
Медный провод в бухте для магистрали заземления вдоль рядов панелей.
- Материал
- медь
- Сечение, мм²
- 25
KO-ZM10Заземляющие перемычки 4 мм²
Готовые перемычки из жёлто-зелёного провода с наконечниками, на кадре пять штук. Соединяют рамы панелей между собой.
- Материал
- медь
- Сечение, мм²
- 4
KO-ZM11Алюминиевая шина 40 × 3 мм
Плоская алюминиевая шина.
- Материал
- алюминий AL6005-T5
- Сечение, мм
- 40 × 3
KO-ZM12Стальной заземлитель 700 мм
Стержень, который забивают в грунт и подключают к цепи заземления станции. Верх с Т-образной головкой.
- Материал
- сталь Q235B
- Длина × диаметр, мм
- 700 × 14
KO-KLКабельные клипсы и водоотводы10 позиций · 1–4 кабеля, рамка 30 и 35 ммKO-KL01 … KO-KL10СвернутьСмотреть позиции
Кабели от панелей нужно убрать с кровли и закрепить, чтобы они не лежали в воде и не болтались на ветру. Клипсы пружинные: цепляются за раму панели, отверстий не нужно. Водоотводные клипсы отводят воду с края рамки, чтобы она не застаивалась на нижней кромке панели и не оставляла потёков.
KO-KL01Кабельная клипса на раму, 10 × 19 мм, для 1–2 кабелей
Малая клипса 10 × 19 мм на один-два кабеля. Пружинная, из нержавеющей стали: цепляется за рамку панели без хомутов и сверления.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- 10 × 19
- Число кабелей
- 1–2
KO-KL02Кабельная клипса на раму, 10 × 23 мм, для 1–2 кабелей
Клипса 10 × 23 мм на один-два кабеля: чуть выше предыдущей. Пружинная, цепляется за рамку без сверления.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- 10 × 23
- Число кабелей
- 1–2
KO-KL03Кабельная клипса на раму, 18 × 21 мм, для 1–2 кабелей
Клипса 18 × 21 мм на один-два кабеля на рамку. Пружинная, из нержавеющей стали.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- 18 × 21
- Число кабелей
- 1–2
KO-KL04Кабельная клипса на раму, 18 × 32 мм, для 1–4 кабелей
Самая вместительная клипса: 18 × 32 мм, держит от одного до четырёх кабелей. Пружинная, из нержавеющей стали.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- 18 × 32
- Число кабелей
- 1–4
KO-KL05Кабельная клипса на раму, 12,5 × 25 мм, для 1–2 кабелей
Клипса 12,5 × 25 мм на один-два кабеля. Пружинная, из нержавеющей стали.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- 12,5 × 25
- Число кабелей
- 1–2
KO-KL06Кабельная клипса на раму, 12 × 20 мм, для 1–2 кабелей
Клипса 12 × 20 мм на один-два кабеля. Пружинная, из нержавеющей стали.
- Материал
- нержавеющая сталь SUS304 (A2-70)
- Размер, мм
- 12 × 20
- Число кабелей
- 1–2
KO-KL07Водоотвод для рамки 30 мм, алюминий
Водоотводная клипса из алюминия под рамку толщиной 30 мм.
- Материал
- алюминий AL5052
- Под рамку панели, мм
- 30
KO-KL08Водоотвод для рамки 35 мм, алюминий
Водоотводная клипса из алюминия под рамку толщиной 35 мм.
- Материал
- алюминий AL5052
- Под рамку панели, мм
- 35
KO-KL09Водоотвод для рамки 30 мм, пластик
Водоотводная клипса из чёрного пластика (поликарбонат) под рамку толщиной 30 мм.
- Материал
- поликарбонат (PC)
- Под рамку панели, мм
- 30
KO-KL10Водоотвод для рамки 35 мм, пластик
Водоотводная клипса из чёрного пластика (поликарбонат) под рамку толщиной 35 мм.
- Материал
- поликарбонат (PC)
- Под рамку панели, мм
- 35
KO-AKМонтажные принадлежности12 позиций · уголки, Z-кронштейны, кабельKO-AK01 … KO-AK12СвернутьСмотреть позиции
Мелкие детали, без которых станция не соберётся: пластиковые уголки для небольших панелей на крышах прицепов и лодок, кровельные фартуки, Z-кронштейны, соединители и кабель.
KO-AK01Набор пластиковых уголков для панели, 4 детали
Четыре угловые детали из ABS-пластика для небольшой панели на крыше фургона, лодки или сарая. Чёрные или белые.
- Материал
- ABS-пластик
- Цвет
- чёрный или белый
KO-AK02Набор пластиковых уголков для панели, 5 деталей
Четыре угловые детали и центральный блок из ABS-пластика. Чёрные или белые.
- Материал
- ABS-пластик
- Цвет
- чёрный или белый
KO-AK03Набор пластиковых уголков для панели, 7 деталей
Семь деталей из ABS-пластика: четыре угловые и три промежуточные. Чёрные или белые.
- Материал
- ABS-пластик
- Цвет
- чёрный или белый
KO-AK04Монтажная планка из ABS 550 мм
Пластиковая планка длиной 550 мм с чёрной накладкой по краю.
- Материал
- ABS-пластик
- Цвет
- чёрный или белый
- Длина, мм
- 550
KO-AK05Монтажная планка из ABS 680 мм
То же исполнение, что у планки 550 мм, но длиннее: 680 мм.
- Материал
- ABS-пластик
- Цвет
- чёрный или белый
- Длина, мм
- 680
KO-AK06Кровельный фартук 305 × 205 мм
Алюминиевая плита под опору на кровле из мягкой черепицы или рубероида: перекрывает место крепления, чтобы вода не попадала под покрытие. Чёрная или серебристая.
- Материал
- алюминий AL5052
- Размер, мм
- 305 × 205
- Цвет
- чёрный или серебристый
KO-AK07Z-кронштейн 50,5 × 62 × 30 мм
Простой Z-образный кронштейн из алюминия. Крепит небольшую панель на крышу прицепа, лодки или сарая, между панелью и крышей остаётся зазор.
- Материал
- алюминий AL5052
- Покрытие
- анодирование
- Размер, мм
- 50,5 × 62 × 30
KO-AK08Z-кронштейн 100 × 65 × 42 мм
Z-кронштейн с двумя полками и стенкой жёсткости. Для небольших панелей на крыше прицепа, лодки или сарая.
- Материал
- алюминий AL5052
- Покрытие
- анодирование
- Размер, мм
- 100 × 65 × 42
KO-AK09Z-кронштейн 100 × 62 × 29 мм
Низкий Z-кронштейн с прорезью. Для небольших панелей на крыше прицепа, лодки или сарая.
- Материал
- алюминий AL5052
- Покрытие
- анодирование
- Размер, мм
- 100 × 62 × 29
KO-AK10Солнечный штекерный разъём для кабеля 2,5–6 мм²
Пара «вилка и розетка» для соединения панелей и кабелей, с обжимными контактами. Рассчитана на напряжение до 1000 В. Фото уточняем у производителя.
- Материал корпуса
- PPO
- Сечение кабеля, мм²
- 2,5–6
- Номинальное напряжение, В
- 1000
KO-AK11Солнечный кабель 4 мм², чёрный и красный
Две бухты разных цветов: плюс и минус разводятся по цвету.
- Материал жилы
- медь луженая
- Сечение, мм²
- 4
- Цвет
- чёрный и красный
KO-AK12Солнечный кабель 6 мм², чёрный и красный
Тот же кабель сечением 6 мм²: для длинных линий и больших токов.
- Материал жилы
- медь луженая
- Сечение, мм²
- 6
- Цвет
- чёрный и красный
KO-WBДополнительные системы и детали24 позиции · кровля, земля, навесы, прижимыKO-WB01 … KO-WB24СвернутьСмотреть позиции
В этой группе собраны системы для разных видов кровли, наземные конструкции, навесы-парковки и несколько прижимов. Характеристики приведены для подбора. У части систем нет подходящего кадра: фото и схему пришлём по запросу.
KO-WB01Двухскатная система восток-запад для плоской кровли
Панели смотрят не на юг, а на восток и на запад, в двухскатной раскладке. Между рядами не нужна широкая свободная полоса, поэтому на ту же кровлю входит больше панелей. Треногие кронштейны приходят в связке заранее собранными: на объекте остаётся затянуть один болтовой комплект.
- Основание
- плоская бетонная кровля
- Угол наклона панели
- 5–20°
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал
- алюминий AL6005-T5, крепёж из нержавеющей стали SUS304
- Состав
- предсобранный кронштейн-тренога, алюминиевый рельс, соединитель, крепление рельса, средний и концевой прижимы
- Гарантия, по данным производителя
- 10 лет; расчётный срок службы 25 лет
KO-WB02Алюминиевая балластная система для плоской кровли, юг
Лёгкая алюминиевая система без отверстий в кровле: опоры прижаты бетонными блоками. Подходит для панелей в рамке и без неё.
- Основание
- плоская бетонная кровля
- Угол наклона панели
- 10–15°
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал
- алюминий AL6005-T5, крепёж SUS304
- Фундамент
- балласт (бетонные блоки)
- Гарантия, по данным производителя
- 10 лет; расчётный срок службы 25 лет
KO-WB03Алюминиевая балластная система для плоской кровли, восток-запад
Та же алюминиевая система в двухскатной раскладке: панели смотрят на восток и на запад, балласт кладут между рядами.
- Основание
- плоская бетонная кровля
- Угол наклона панели
- 10–15°
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал
- алюминий AL6005-T5, крепёж SUS304
- Фундамент
- балласт (бетонные блоки)
- Гарантия, по данным производителя
- 10 лет; расчётный срок службы 25 лет
KO-WB04Стальная балластная система с углом 10–30°
Стальная система для плоской кровли с широким выбором угла: от 10 до 30° с шагом 5°. Кровля не сверлится, опоры прижаты бетонными блоками. Расчётный ветер ниже, чем у алюминиевых систем: до 40 м/с.
- Основание
- плоская бетонная кровля
- Угол наклона панели
- 10° / 15° / 20° / 25° / 30°
- Максимальный ветер
- до 40 м/с
- Снеговая нагрузка
- по расчёту
- Материал
- сталь с цинк-алюминий-магниевым покрытием, крепёж SUS304
- Фундамент
- балласт (бетонные блоки)
KO-WB05Система на черепичную кровлю: рельс, крюки, прижимы
Рельсовая система для скатной кровли из черепицы. Нужны рельс, крюк для черепицы, прижимы и немного мелкого крепежа. Монтаж в три шага: снять черепицу и закрепить крюк на балке саморезом M6,3 × 80 мм, уложить рельс на крюк и затянуть болтовым комплектом M8 × 25 мм, уложить панель и прижать.
- Основание
- скатная черепичная кровля
- Угол наклона
- по уклону кровли
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Максимальная высота здания
- до 20 м
- Материал
- алюминий AL6005-T5 и нержавеющая сталь SUS304
- Гарантия, по данным производителя
- 10 лет; расчётный срок службы 25 лет
KO-WB06Система на профнастил: L-опора и рельс
Рельсовая система для скатной кровли из профнастила. Монтаж в три шага: L-опора на кровлю, рельс на опору и затяжка болтовым комплектом, панель прижимается прижимами.
- Основание
- профнастил (трапециевидная кровля)
- Угол наклона
- по уклону кровли
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Максимальная высота здания
- до 20 м
- Материал
- алюминий AL6005-T5
- Гарантия, по данным производителя
- 10 лет; расчётный срок службы 25 лет
KO-WB07Регулируемая система на плоскую поверхность или профнастил
Передняя и задняя регулируемые ноги ставят панели под наклоном 10–15°, 15–30° или 30–60°. Подходит для плоской кровли, профнастила и других ровных поверхностей. Есть два исполнения: с алюминиевым рельсом и без рельса, только на регулируемых ногах.
- Основание
- плоская поверхность или профнастил
- Угол наклона панели
- 10–15° / 15–30° / 30–60°
- Максимальный ветер
- 60 м/с
- Материал
- алюминий AL6005-T5
- Состав
- передняя и задняя регулируемые ноги, рельс, соединитель, средний и концевой прижимы
KO-WB08Система на плоскую бетонную кровлю: фиксированная или регулируемая
Алюминиевая система из экструдированного профиля. Кронштейны-треноги ставят на бетонные блоки или на плоскую кровлю, на них укладывают рельсы и панели. Угол наклона задаётся при заказе: фиксированный или регулируемый.
- Основание
- плоская бетонная кровля
- Угол наклона панели
- по заказу
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Максимальная высота здания
- до 20 м
- Материал
- алюминий AL6005-T5, крепёж SUS304
- Гарантия, по данным производителя
- 10 лет; расчётный срок службы 25 лет
KO-WB09Балластная система с треногой и поддоном под блоки
Кровлю не вскрывают: треножник ставят на плоскую кровлю, в поддон укладывают бетонные блоки, на треножник монтируют рельс и панель. Состав: балластная тренога, поддон, алюминиевый рельс, крепление рельса, средний и концевой прижимы.
- Основание
- плоская бетонная кровля
- Угол наклона панели
- по заказу
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Максимальная высота здания
- до 20 м
- Материал
- алюминий AL6005-T5, крепёж SUS304
- Гарантия, по данным производителя
- 10 лет; расчётный срок службы 25 лет
KO-WB10Балластная система без отверстий в кровле: две ноги и балластная полоса
Система стоит на плоской кровле на весе бетонных блоков, поэтому кровля остаётся целой. Блоки удерживают ряд от отрыва ветром. Состав: передняя и задняя ноги, нижняя балка, средний и концевой прижимы, балластная полоса. Угол наклона выбирают из ряда 5°, 10°, 15°, 20° или по заказу.
- Основание
- плоская бетонная кровля
- Угол наклона панели
- 5° / 10° / 15° / 20° или по заказу
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал
- алюминий AL6005 и AL5052, крепёж SUS304
- Фундамент
- балласт (бетонные блоки)
- Гарантия, по данным производителя
- 10 лет
KO-WB11Безрельсовая система на фальц и профнастил
Рельсов нет: зажимы-крюки крепят на кровле по чертежу, а панель садится прямо на них. Для стоячего фальца, трапециевидного профнастила и сэндвич-панелей. Монтаж в два-четыре шага, кровля остаётся целой. Для профнастила гребень должен иметь плоскую верхнюю часть шириной не менее 20 мм.
- Основание
- стоячий фальц, профнастил, сэндвич-панель
- Ориентация панели
- вертикальная или горизонтальная
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал
- алюминий AL6005-T5
- Гарантия, по данным производителя
- 10 лет; расчётный срок службы 25 лет
KO-WB12Наземная стальная система на сваях
Стальные стойки забивают или вкручивают в землю, на них монтируют балки и рельсы. Расчёт ведётся под вашу снеговую и ветровую нагрузку. Монтаж в четыре шага: опоры, балка и наклонная стойка, рельсы на балки, панели.
- Основание
- открытый участок
- Угол наклона панели
- 5–40°
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал
- сталь Q235, горячее цинкование
- Фундамент
- винтовая свая или бетонный блок
KO-WB13Алюминиевая наземная система для участка с уклоном
N-образная алюминиевая система для участков с уклоном. Узлы заранее собраны, поэтому монтаж быстрее. Состав: рельс, балка, средний и концевой прижимы, соединители и основания.
- Основание
- открытый участок, уклон
- Угол наклона панели
- 5–40°
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- до 1,4 кН/м²
- Материал
- алюминий AL6005-T5
- Фундамент
- винтовая свая или бетонный блок
- Гарантия, по данным производителя
- 10 лет; расчётный срок службы 25 лет
KO-WB14Наземная стальная система для районов с сильным снегом
Стальная система на стойках для крупных наземных станций, где нужен запас по снегу: нагрузки считаем по вашим данным. Материал: горячеоцинкованная сталь или алюминий.
- Основание
- открытый участок
- Угол наклона панели
- 5–40°
- Максимальный ветер
- по расчёту
- Снеговая нагрузка
- по расчёту
- Материал
- горячеоцинкованная сталь Q235 или алюминий
- Фундамент
- винтовая свая или бетонный блок
KO-WB15Алюминиевый навес-парковка
Весь каркас из экструдированного алюминия, крепёж из нержавейки. Навес на одно, два, три, четыре и больше мест. Монтаж в четыре шага: бетонные блоки и опоры, предсобранные балки, рельсы, панели.
- Основание
- открытый участок
- Угол наклона панели
- 5–20°
- Просвет под навесом
- 2–2,5 м
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал
- алюминий AL6005-T5, крепёж SUS304
- Фундамент
- бетонные блоки
- Гарантия, по данным производителя
- 10 лет; расчётный срок службы 25 лет
KO-WB16Стальной навес-парковка для частного дома, исполнение 2
Оцинкованный стальной навес на одну-две машины между двумя колоннами; можно ставить несколько подряд. Монтаж в четыре шага: нижняя опора на бетонный блок, верхняя на нижнюю болтами, рельсы, панели.
- Основание
- открытый участок
- Угол наклона панели
- 5–20°
- Просвет под навесом
- 2–2,5 м
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал
- сталь Q235 горячее цинкование, крепёж SUS304
- Фундамент
- бетонные блоки
KO-WB17Стальной навес-парковка для частного дома, исполнение 3
Такой же оцинкованный стальной навес на одно-четыре места, исполнение 3. Колонны ставятся на бетон, сверху укладываются рельсы и панели.
- Основание
- открытый участок
- Угол наклона панели
- 5–20°
- Просвет под навесом
- 2–2,5 м
- Максимальный ветер
- 60 м/с
- Снеговая нагрузка
- 1,4 кН/м²
- Материал
- сталь Q235 горячее цинкование, крепёж SUS304
- Фундамент
- бетонные блоки
KO-WB18Солнечный «подсолнух» 1 кВт для дома
Зонтичная опора, на которой панели-лепестки собраны веером. Наклон выставляют на 0°, 25°, 40° или 55°. Алюминий с анодированием.
- Мощность
- 1 кВт
- Угол наклона
- 0° / 25° / 40° / 55°
- Материал
- алюминий, анодирование
- Основание
- опора на участке
KO-WB19Стеклопластиковый настил для прохода по кровле
Решётчатый настил из стеклопластика (FRP): лёгкий, не ржавеет, не проводит ток, не скользит под ногами. Кладётся вдоль рядов панелей для обслуживания. Два типа кромки: зубчатая и ровная.
- Материал
- стеклопластик (FRP)
- Ячейка
- 38 × 38 мм
- Цвет
- жёлтый, зелёный или по заказу
- Длина
- по заказу
- Кромка
- зубчатая или ровная
KO-WB20Средний прижим с зазором 17 мм, Т-образный
Универсальный средний прижим для панелей с рамкой 35–50 мм. Т-образная головка даёт между панелями зазор 17 мм. На кадре весь комплект: прижим, шайба, болт и гайка в паз рельса.
- Материал
- алюминий AL6005, крепёж SUS304
- Покрытие
- анодирование
- Толщина рамки панели, мм
- 35–50
- Зазор между панелями, мм
- 17
KO-WB21Средний прижим U-образный с зазором 20 мм
Универсальный средний прижим для панелей с рамкой 35–50 мм. U-образный, зазор между панелями 20 мм, подходит для вертикальной и горизонтальной раскладки и для кровель с уклоном до 60°.
- Материал
- алюминий AL6005, крепёж SUS304
- Покрытие
- анодирование
- Толщина рамки панели, мм
- 35–50
- Зазор между панелями, мм
- 20
- Уклон кровли
- до 60°
KO-WB22Средний прижим U-образный с зазором 28 мм
Универсальный средний прижим для панелей с рамкой 35–50 мм, зазор между панелями 28 мм. На кадре прижим стоит на рельсе, затянут болтом.
- Материал
- алюминий AL6005, крепёж SUS304
- Покрытие
- анодирование
- Толщина рамки панели, мм
- 35–50
- Зазор между панелями, мм
- 28
KO-WB23Z-кронштейн, вариант 02
Z-образный кронштейн из алюминия для небольших панелей на крышах фургонов, лодок, сараев. Крепёж идёт в комплекте. Размеры варианта 02 уточняем при заказе.
- Материал
- алюминий
- Покрытие
- анодирование
KO-WB24Винтовая свая Ø48 × 650 мм под столбы и заборы
Короткая оцинкованная свая для столбов забора, вывесок, лёгких навесов: вкручивается без бетона. Подходит для песчаных и глинистых грунтов; в твёрдом каменистом грунте нужен электроинструмент.
- Материал
- сталь, горячее цинкование
- Диаметр трубы, мм
- 48 или 60
- Толщина стенки, мм
- 2
- Длина, мм
- 650 или по заказу
Сколько даст ваша площадь
Заводские таблицы завод модулей и опор: площадь основания → установленная мощность → выработка. Цифры посчитаны для инсоляции 3,69 часа пикового солнца в сутки — это юг Китая. Для вашего региона пересчитываем по местной инсоляции, поэтому таблица ниже — про порядок величин и соотношения, а не про ваш итог.
Профлист, скатная кровля цеха
восток-запад, 5°тяните →| Площадь, м² | Мощность, кВт | Выработка, тыс. кВт·ч/год | За 25 лет, тыс. кВт·ч |
|---|---|---|---|
| 500 | 90 | 9,05 | 204,8 |
| 1 000 | 180 | 18,1 | 409,5 |
| 2 000 | 360 | 36,2 | 819 |
| 5 000 | 900 | 90,5 | 2047 |
| 10 000 | 1800 | 181 | 4095 |
| 20 000 | 3600 | 362 | 8190 |
Плоская кровля, C-профиль
юг, 15–23°тяните →| Площадь, м² | Мощность, кВт | Выработка, тыс. кВт·ч/год | За 25 лет, тыс. кВт·ч |
|---|---|---|---|
| 500 | 80 | 8,04 | 182 |
| 1 000 | 160 | 16,1 | 364 |
| 2 000 | 320 | 32,2 | 728 |
| 5 000 | 800 | 80,4 | 1820 |
| 10 000 | 1600 | 161 | 3640 |
| 20 000 | 3200 | 322 | 7280 |
Плоская кровля, стальной каркас
восток-запад, 5°тяните →| Площадь, м² | Мощность, кВт | Выработка, тыс. кВт·ч/год | За 25 лет, тыс. кВт·ч |
|---|---|---|---|
| 500 | 100 | 10,05 | 227,5 |
| 1 000 | 200 | 20,1 | 455 |
| 2 000 | 400 | 40,2 | 910 |
| 5 000 | 1000 | 101 | 2275 |
| 10 000 | 2000 | 201 | 4550 |
| 20 000 | 4000 | 402 | 9100 |
Грунт, свайное основание
юг, 15–23°тяните →| Площадь, м² | Мощность, кВт | Выработка, тыс. кВт·ч/год | За 25 лет, тыс. кВт·ч |
|---|---|---|---|
| 500 | 80 | 8,04 | 182 |
| 1 000 | 160 | 16,1 | 364 |
| 2 000 | 320 | 32,2 | 728 |
| 5 000 | 800 | 80,4 | 1820 |
| 10 000 | 1600 | 161 | 3640 |
| 20 000 | 3200 | 322 | 7280 |
Навес-паркинг
юг, 15–23°тяните →| Площадь, м² | Мощность, кВт | Выработка, тыс. кВт·ч/год | За 25 лет, тыс. кВт·ч |
|---|---|---|---|
| 80 | 16 | 1,61 | 36,4 |
| 100 | 20 | 2,01 | 45,5 |
| 200 | 40 | 4,02 | 91 |
| 300 | 60 | 6,03 | 136,5 |
Коттедж, веранда
юг, 15–23°тяните →| Площадь, м² | Мощность, кВт | Выработка, тыс. кВт·ч/год | За 25 лет, тыс. кВт·ч |
|---|---|---|---|
| 100 | 16 | 1,61 | 36,4 |
| 200 | 32 | 3,22 | 72,8 |
| 300 | 48 | 4,83 | 109,2 |
| 500 | 80 | 8,04 | 182 |
Во всех расчётах деградация модулей за 25 лет — не ниже 80 % исходной мощности. Фактическая мощность и выработка определяются проектом после обследования объекта: тень от соседних зданий, несущая способность кровли и её уклон меняют результат сильнее, чем марка модуля.
Заводские схемы и конструктив
Оригинальные схемы завода с переведёнными подписями: принципиальные схемы станций и трёхмерные узлы всех шести опорных систем.
Схема промышленной станции
Модули → инверторы → АС-бокс → распредщит → сеть; мониторинг через базовую станцию и облако.
Три режима частного дома
Полная выдача в сеть, самопотребление с отдачей излишка и самопотребление без отдачи.
Опора: профлистовая кровля
Крепление на фальц без сверления полотна — нижний узел и фиксация рельса прижимами.
Опора: плоская кровля, С-профиль
База, С-образный швеллер, треугольный элемент, концевой прижим и бетонный пригруз.
Опора: стальной каркас
Главная балка, стойка, горизонтальная связь и гидроизоляционная прогонка.
Опора: грунт, свайное основание
Двухпазовый и Т-образный рельс, соединитель рельса, концевой прижим.
Опора: навес-паркинг
База, стойка и главная балка: генерация плюс тень для машин.
Опора: черепичная кровля коттеджа
Двойная гидроизоляция без герметика, сварная двухбалочная рама.
Полные ТТХ линейки
23 серий и 108 позиций — всё, что есть в заводских каталогах, без сокращений. Цен здесь нет намеренно: они зависят от объёма и курса, поэтому считаются под заявку.
XD-KP1 · Сетевые однофазные
3–10 кВтСтринговый инвертор для объекта с надёжной сетью. Аккумулятора нет — самая дешёвая схема на киловатт. При отключении сети отключается вместе с ней.
| Модель | Номинал, Вт | Макс. AC, ВА | Макс. PV, Вт | Макс. DC, В | MPPT | Ток PV, А | Окно MPPT, В | КПД макс./евро, % | Ток выхода, А | Габарит, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XD-3KP1 | 3000 | 3300 | 6000 | 550 | 1 | 20 | 40–550 | 98,0 / 97,0 | 15 | 295×210×120 | 5,5 |
| XD-4KP1 | 4000 | 4400 | 8000 | 550 | 1 | 20 | 40–550 | 98,0 / 97,0 | 19,2 | 295×210×120 | 5,5 |
| XD-5KP1 | 5000 | 5500 | 7500 | 600 | 1 | 20 | 40–600 | 98,1 / 97,5 | 25 | 347×368×167 | 9 |
| XD-6KP1 | 6000 | 6600 | 9000 | 600 | 1 | 20 | 40–600 | 98,1 / 97,5 | 27,3 | 347×368×167 | 9 |
| XD-8KP1 | 8000 | 8800 | 12000 | 550 | 2 | 20 / 26 | 80–550 | 98,1 / 97,5 | 36,4 | 347×368×190 | 11 |
| XD-10KP1 | 10000 | 11000 | 15000 | 550 | 2 | 20 / 30 | 80–550 | 98,1 / 97,6 | 45,5 | 347×368×190 | 11 |
Общее по серии: сеть 220/230/240 В (рабочий диапазон 90–290 В), THD <3 % (у 8 и 10 кВт <2 %), коэффициент мощности >0,99 с регулировкой 0,8 ёмк.–0,8 инд., постоянная составляющая <0,5 %, охлаждение естественное, −25…+60 °C, ночное потребление <1 Вт, высота до 4000 м, IP66, связь RS485 / GPRS / Wi-Fi (опция). Защиты: обратная полярность DC, КЗ, перегрузка по току и напряжению, контроль сопротивления изоляции и тока утечки, УЗИП, контроль сети, антиостровная, тепловая. Сертификация: NB/T32004-2018, IEC62109, IEC61000, IS16169 и IS16221 (BIS), CQC, TUV, SAA, CE.
XD-KP3 · Сетевые трёхфазные
8–125 кВтВосемнадцать типоразмеров под промышленную кровлю и наземную станцию. От 50 кВт — поддержка LVRT/HVRT и управление реактивной мощностью.
| Модель | Номинал, кВт | Макс. AC, кВА | Макс. PV, Вт | MPPT | Ток выхода, А | КПД макс., % | Габарит, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| XD-8KP3 | 8 | 8,8 | 10 400 | 1 | 13,3 | 98,3 | 427×429×209 | 12 |
| XD-10KP3 | 10 | 11 | 13 000 | 1 | 16,7 | 98,3 | 427×429×209 | 12 |
| XD-12KP3 | 12 | 13,2 | 18 000 | 2 | 20 | 98,7 | 427×450×204 | 15 |
| XD-15KP3 | 15 | 16,5 | 22 500 | 2 | 24 | 98,7 | 427×450×204 | 15 |
| XD-17KP3 | 17 | 18,7 | 25 500 | 2 | 28,3 | 98,7 | 427×450×204 | 15 |
| XD-20KP3 | 20 | 22 | 30 000 | 2 | 32 | 98,8 | 427×450×204 | 18 |
| XD-25KP3 | 25 | 27,5 | 37 500 | 2 | 41 | 98,8 | 427×450×204 | 18 |
| XD-30KP3 | 30 | 33 | 45 000 | 2 | 48 | 98,8 | 427×450×204 | 18 |
| XD-33KP3 | 33 | 36,3 | 49 500 | 3 | 53 | 98,6 | 460×476×228,5 | 23 |
| XD-36KP3 | 36 | 39,6 | 54 000 | 3 | 56 | 98,6 | 460×476×228,5 | 23 |
| XD-40KP3 | 40 | 44 | 60 000 | 3 | 66 | 98,7 | 460×476×228,5 | 23 |
| XD-50KP3 | 50 | 55 | 65 000 | 3 | 80 | 98,7 | 282×681×660 | 47 |
| XD-60KP3 | 60 | 66 | 78 000 | 3 | 96 | 98,9 | 282×681×660 | 47 |
| XD-70KP3 | 70 | 77 | 105 000 | 4 | 113 | 98,7 | 733×586×262 | 50 |
| XD-80KP3 | 80 | 88 | 120 000 | 4 | 127 | 99,7 | 733×586×262 | 50 |
| XD-100KP3 | 100 | 110 | 150 000 | 8 | 160 | 98,7 | 1160×611×286 | 92 |
| XD-110KP3 | 110 | 121 | 165 000 | 8 | 176 | 98,7 | 1160×611×286 | 92 |
| XD-125KP3 | 125 | 137,5 | 187 500 | 8 | 196 | 98,7 | 1160×611×286 | 92 |
Общее по серии: сеть 400 В (310–480 В), 45–55 / 55–65 Гц, THD <2 %, коэффициент мощности >0,99, постоянная составляющая <0,5 %, до 1100 В по DC, трёхуровневая ШИМ по пространственному вектору (SVPWM) и цифровое DSP-управление, охлаждение интеллектуальным вентилятором с регулировкой оборотов, −25…+60 °C, ночное потребление <1 Вт, высота 4000 м (у 70 и 80 кВт — 5000 м), IP66, встроенный DC-выключатель, RS485 / GPRS / Wi-Fi. У моделей от 50 кВт — LVRT/HVRT.
XDAEP · Гибридные однофазные
3–8 кВтДержит сеть, солнце и батарею одновременно, цветной сенсорный экран, работа с дизель-генератором. Перегрузка по фотомодулям — до 200 %.
| Модель | Выход, Вт | Макс. AC, ВА | Макс. PV, Вт | MPPT | Ток PV, А | Заряд / разряд, А | КПД макс., % | Габарит, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| XDAEP-3KS48P1-PRO | 3000 | 3300 | 6000 | 1 | 20 | 75 / 75 | 97,6 | 338×480×205 | 13 |
| XDAEP-3.6KS | 3600 | 3960 | 8000 | 2 | 20 / 20 | 90 / 90 | 97,6 | 338×480×205 | 13 |
| XDAEP-5KS | 5000 | 5500 | 10 000 | 2 | 20 / 20 | 120 / 120 | 97,6 | 338×480×205 | 13 |
| XDAEP-6KS | 6000 | 6600 | 12 000 | 2 | 20 / 20 | 135 / 135 | 97,6 | 338×480×205 | 13 |
| XDAEP-8KS48P | 8000 | 8800 | 16 000 | 2 | 30 / 18 | ≤60 / 190 | 98,0 | 198×427×554 | 21,5 |
Общее по серии: аккумулятор литиевый или свинцовый 40–60 В, окно MPPT 150–450 В, пусковое напряжение 125 В, максимум 500 В по DC, пиковая мощность >200 % в течение 15 с, европейский КПД 97–97,5 %, слежение за точкой максимальной мощности >99 %, IP66, −40…+60 °C со снижением мощности от +45 °C, хранение −30…+65 °C, влажность 0–100 %, высота до 4000 м, интеллектуальное воздушное охлаждение, шум <50 дБ. Защиты: обратная полярность DC, перегрузка по току и перенапряжение AC-выхода, тепловая, интегрированная защита от КЗ, контроль постоянной составляющей, дуговая AFCI (опция), антиостровная, DC-выключатель, контроль сопротивления изоляции и тока утечки, УЗИП тип I (DC) и тип II (AC). Связь RS485 / CAN, мониторинг GPRS / Wi-Fi / Bluetooth / 4G / LAN. Сертификация: IEC62109, IEC61000, IS16169 и IS16221 (BIS), IEC61727, EN50549-1, VDE-4105, NRS-097-2-1, OVE-Richtlinie R25, UNE217001/2, IEC61683, IEC62116, EN50530, IEC60068.
XDAEP · Гибридные трёхфазные
8–15 кВтТрёхфазный гибрид с приёмом низковольтной сборки 48 В — безопаснее высоковольтных батарей. Допускает 100 % перекос нагрузки по фазам.
| Модель | Выход в сеть, ВА | Автономный выход, Вт | Макс. PV, кВт | MPPT | Ток PV, А | Разряд АКБ, А | Габарит, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| XDAEP-8KS48P3 | 8800 | 8000 | 16 | 2 | 18 / 18 | 190 | 475×683×256 | 38 |
| XDAEP-10KS48P | 11 000 | 10 000 | 20 | 2 | 36 / 18 | 210 | 475×683×256 | 38 |
| XDAEP-12KS48P | 13 200 | 12 000 | 24 | 2 | 36 / 18 | 250 | 475×683×256 | 38 |
| XDAEP-15KS48P | 16 500 | 15 000 | 30 | 2 | 36 / 20 | 280 | 475×750×256 | 43 |
Общее по серии: выход 380/400 В, до 1000 В по DC, окно MPPT 200–800 В, КПД по фотомодулям 98 %, по батарее 94,5 %, европейский 97,5 %, пик 200 % в течение 15 с, параллельная работа нескольких батарейных сборок, совместимость с сильноточными модулями до 18 А, −25…+60 °C со снижением мощности от +45 °C.
QD · Гибрид off/on-grid
2–12 кВтБазовая рабочая лошадь завод накопителей: работает и автономно, и параллельно с сетью.
| Модель | АКБ, В | От АКБ, Вт | От PV, Вт | Пик, ВА | Макс. PV, Вт | MPPT | Окно MPPT, В | Заряд от PV / сети, А |
|---|---|---|---|---|---|---|---|---|
| QD2012MH | 12 | 1600 | 2000 | 3200 | 3000 | 1 | 60–500 | 100 / 80 |
| QD3624MH | 24 | 3600 | 3600 | 7200 | 5000 | 1 | 60–500 | 120 / 100 |
| QD6248MH | 48 | 6200 | 6200 | 12 400 | 8500 | 1 | 60–500 | 120 / 100 |
| QD12048MH | 48 | 11 000 | 12 000 | 24 000 | 2×8500 | 2 | 90–500 | 150 / 150 |
Оптимальный рабочий диапазон напряжения массива 300–430 В, ток фотомодулей 15–27 А на канал, ток в сеть 8,7 / 15,7 / 26,9 / 52,2 А соответственно.
ED · Низкочастотная серия
1,6–11 кВтПотери холостого хода вдвое ниже, чем у высокочастотных той же мощности — важно там, где инвертор стоит под нагрузкой круглые сутки.
| Модель | АКБ, В | Мощность, Вт | От PV, Вт | Пик, ВА | Макс. PV, Вт | Окно MPPT, В |
|---|---|---|---|---|---|---|
| ED2012EMH | 12 | 1600 | 1600 | 3200 | 2000 | 30–500 |
| ED3024EMH | 24 | 3000 | 3000 | 6000 | 3000 | 30–500 |
| ED4024EMH | 24 | 4000 | 4500 | 8000 | 4500 | 60–500 |
| ED6248EMH | 48 | 6200 | 6200 | 12 400 | 6200 | 60–500 |
| ED8648EMH | 48 | 8600 | 11 000 | 17 200 | 2×5500 | 90–500 |
| ED11048EMH | 48 | 11 000 | 12 000 | 22 000 | 2×5500 | 90–500 |
MPPT-контроллер опционален, корпус тонкий, высокая точность выходного напряжения. Ток в сеть у старших моделей 17,4 / 26,9 / 37,4 / 47,8 А.
GD Pro · Параллельная серия
4–11 кВтДо девяти машин в параллель — мощность объекта наращивается без замены инвертора.
| Модель | АКБ, В | Мощность, Вт | От PV, Вт | Пик, ВА | Вход PV, Вт | Заряд, А |
|---|---|---|---|---|---|---|
| GD4024SMH | 24 | 4000 | 4500 | 8000 | 6500 | 120 |
| GD6248SMH | 48 | 6200 | 6500 | 12 400 | 8500 | 120 |
| GD8648SMH | 48 | 8600 | 11 000 | 17 200 | 2×6500 | 150 |
| GD11048SMH | 48 | 11 000 | 12 000 | 22 000 | 2×7500 | 150 |
| GD5548YMH (Pro s) | 48 | 5500 | — | 11 000 | 2×8500 (двойной MPPT) | — |
GD Pro s — исполнение под сеть 110/120 В, 60 Гц (Латинская Америка), ток в сеть 50 А, стандартный двойной AC-выход.
YD · С защитой от обратного перетока
6,2 кВтСъёмный и выносной экран плюс CT-датчик: следит за сетью и не даёт току уходить в неё, если отдача не оформлена.
| Модель | АКБ, В | Мощность, Вт | Пик, ВА | Макс. PV, Вт | Заряд от PV / сети, А |
|---|---|---|---|---|---|
| YD6248SMH | 48 | 6200 | 12 400 | 8500 | 120 / 100 |
Отдача фотомодулей в сеть разрешена настройкой, режим off/on-grid двойной.
TC · Всепогодная IP54
4–11 кВтВлага, пыль, солевой туман и коррозия — под морской климат и агрессивную среду. Гарантия три года, до двенадцати машин в параллель.
| Модель | АКБ, В | Мощность, Вт | Габарит, мм | Защита | Параллель |
|---|---|---|---|---|---|
| TC4024SMH | 24 | 4000 | 660×508×234 | IP54 | до 12 |
| TC6248SMH | 48 | 6200 | 660×508×234 | IP54 | до 12 |
| TC11048MH | 48 | 11 000 | 790×525×262 | IP54 | до 12 |
Wi-Fi, CT-защита от обратного перетока, двойной режим off/on-grid, дисплей выводит шесть ключевых параметров в реальном времени. Высота до 1000 м без снижения мощности, далее со снижением, максимум 4000 м. Стандарты EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1.
BJ Ultra · С сенсорным экраном
4–11 кВтСенсорный экран 4,3 дюйма, компактный корпус.
| Модель | АКБ, В | Мощность, Вт | Габарит, мм |
|---|---|---|---|
| BJ4024SMH | 24 | 4000 | 483×313×143 |
| BJ6248SMH | 48 | 6200 | 483×313×143 |
| BJ8648SMH | 48 | 8600 | 570×471×146 |
| BJ11048SMH | 48 | 11 000 | 570×471×146 |
Отдача в сеть 195–253 В, рабочий диапазон сети 170–265 В, 49–51 / 59–61 Гц.
IU · С усиленной защитой
4–11 кВтБезопасные вводные и выводные рубильники, увеличенный ток фотомодулей, EMI-фильтр, грозозащита и защита от повышенного напряжения.
| Модель | АКБ, В | Мощность, Вт | Параллель |
|---|---|---|---|
| IU4024SMH | 24 | 4000 | — |
| IU6248SMH | 48 | 6200 | — |
| IU11048SMH | 48 | 11 000 | до 9 |
Усиленная мощность инвертирования от фотомодулей относительно базовых серий.
XD · Два входа AC, IP66
6,6–16 кВтДва независимых входа переменного тока — сеть и генератор — с автопереключением. Приоритет источников программируется: солнце, батарея или сеть.
| Модель | Номинал, ВА | Макс. PV, Вт | Ток выхода, А | КПД, % | MPPT | Ток PV, А | Заряд, А |
|---|---|---|---|---|---|---|---|
| XD6648 | 6600 | 12 000 | 28,7 | 95 | 2 | 21 | 135 |
| XD8648 | 8600 | 16 000 | 37,4 | 96 | 2 | 27 | 190 |
| XD16048 | 10 600 | 18 000 | 46,1 | 96 | 2 | 27 | 210 |
Окно MPPT 120–450 В, двойной MPPT, связь с BMS батареи по RS485, до девяти машин в параллель, поддержка дизель-генератора, корпус IP66.
UD / UD Pro / UD Pro+
0,4–10 кВтМассовая линейка от 400 Вт: пост охраны, вагончик, дача, небольшой цех. Pro+ работает в параллель до девяти машин и совместим с трёхфазной сборкой.
| Серия | Мощность, Вт | АКБ, В | Тип контроллера | Окно, В | Макс. массив, Вт | Заряд от солнца, А |
|---|---|---|---|---|---|---|
| UD | 400 / 640 / 800 / 1200 / 1600 | 12 / 24 | PWM | 15–50 (12 В), 30–105 (24 В) | 800 (12 В) / 1600 (24 В) | до 60 |
| UD Pro | 1200 / 2400 / 3040 / 4000 / 5000 / 6400 / 8000 / 10 000 | 12 / 24 / 48 | MPPT | 15–150 | 6400 (48 В) | до 120 |
| UD Pro+ | 5000 / 10 000 | 48 | MPPT | 60–150 (под заказ 200) | 3200 / 6400 | 120 |
UD Pro+ (UD6348AMB, UD12548AMB): свои печатные платы и система охлаждения, режим энергосбережения, до девяти машин в параллель, габариты 527×330×149 и 545×400×200 мм, КПД MPPT до 98 %, пик нагрузки 3:1, автозапуск генератора и Wi-Fi/GPRS — опция. AC-заряд у UD Pro до 104 А.
JU · Со встроенным MPPT 245 В
3–8 кВтВстроенный контроллер до 245 В и 100 А — длинные стринги без отдельного контроллера. Низкие потери холостого хода.
| Модель | Мощность, Вт | АКБ, В | Макс. массив, Вт | Окно MPPT, В | Ток AC-заряда, А |
|---|---|---|---|---|---|
| JU3824AM8V | 3000 | 24 | 2700 | 30–245 | 63 |
| JU5048AM8V | 4000 | 48 | 5400 | 60–245 | 41 |
| JU6348AM8V | 5000 | 48 | 5400 | 60–245 | 52 |
| JU10048AM8V | 8000 | 48 | 5400 | 60–245 | 83 |
Максимальное напряжение холостого хода массива 245 В, ток заряда от солнца до 100 А, стандартный интерфейс RS232, защита выхода от короткого замыкания.
HB · Инвертор-стабилизатор
0,4–8 кВтБашенный корпус с ручкой, раздельные каналы вентиляции: силовая часть отделена от платы управления. Рубильник сети на панели полностью снимает потребление.
| Модель | Мощность, Вт | АКБ, В | Заряд от сети, А | Дежурное потребление, Вт | Габарит, мм | Масса, кг |
|---|---|---|---|---|---|---|
| HB0512 | 400 | 12 | 8 | 6 | 300×144×213 | 7,5 |
| HB0812 | 640 | 12 | 13 | 8 | 300×144×213 | 7,9 |
| HB1012 | 800 | 12 | 18 | 9 | 300×144×213 | 7,8 |
| HB1512 | 1200 | 12 | 30 | 11 | 300×144×213 | 9,1 |
| HB1524 | 1200 | 24 | 15 | 12 | 300×144×213 | 9,1 |
| HB2024 | 1600 | 24 | 20 | 15 | 385×190×382 | 15,4 |
| HB3024 | 2400 | 24 | 30 | 16 | 385×190×382 | 17,9 |
| HB3048 | 2400 | 48 | 15 | 16 | 385×190×382 | 17,9 |
| HB5048 | 4000 | 48 | 22 | 23 | 385×190×382 | 22 |
| HB10048 | 8000 | 48 | 56 | 32 | 552×190×382 | 36,1 |
Время переключения ≤10 мс, пик нагрузки 3:1, диапазон заряда от сети 150–280 В, рабочая температура 0–40 °C, шум <45 дБ.
KD · Трёхфазный высокочастотный
18–33 кВтПромышленный трёхфазный накопительный инвертор с большим сенсорным экраном и шестью независимыми каналами MPPT у старшей модели.
| Модель | Выход, Вт | Пик, Вт | Ток в сеть, А | MPPT | Макс. PV, Вт | Заряд PV / AC, А |
|---|---|---|---|---|---|---|
| KD18048SS | 18 000 | 36 000 | 3×26,9 | 3 | 3×7500 | 360 / 300 |
| KD33048SS | 33 000 | 66 000 | 3×47,8 | 6 | 6×5500 | 450 / 450 |
Вход 3×380/400 В (3L+N), 155–483 В в режиме инвертора и 295–483 В в режиме ИБП, выход 380 В ±5 %, КПД 98 %, батарея 48 В, окно MPPT 60–500 В (у старшей 90–500 В), оптимальный Vmp 300–400 В, максимум 500 В по фотомодулям, отдача в сеть, RS232 / RS485 / сухой контакт, совместимость с большинством протоколов литиевых батарей, −10…+50 °C, высота до 1000 м без снижения (до 4000 м со снижением), шум ≤50 дБ. Стандарты EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1.
HG · Гибрид без аккумулятора
6,2 кВтЧистый фотомодульный инвертор: накопитель не нужен вовсе. Мощность сама подстраивается под выработку и нагрузку.
| Модель | Мощность, Вт | Пик, Вт | КПД, % | Макс. PV, Вт | Окно, В | Ток PV / в сеть, А |
|---|---|---|---|---|---|---|
| HG6200 | 6200 | 13 000 | 95 | 9000 | 70–500 | 27 / 30 |
CT-защита от обратного перетока, безграничная нагрузка, внешний модуль Wi-Fi.
LD · Моноблок «инвертор + батарея»
5,5–11 кВтГотовая станция в одном корпусе: инвертор, MPPT и литий-железо-фосфатная батарея. Ёмкость наращивается модулями — новый проект не нужен.
| Модель | Номинал, ВА | Пик, ВА | Ёмкость АКБ, Вт·ч | Макс. PV, Вт | Заряд PV / AC, А | Разряд длит. / пик, А | Габарит, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| LD5548SMHG | 5500 | 11 000 | 5120 | 5500 | 100 / 60 | 100 / 120 (1 мин) | 610×170×490 | 55 |
| LD11048SMHG | 11 000 | 22 000 | 11 776 | 2×5500 | 150 / 150 | 200 / 230 (1 мин) | 630×250×525 | 110 |
Батарея LiFePO4 51,2 В, до 10 000 циклов при 25 °C, полный заряд 56 В, полный разряд 42 В, рекомендованный ток заряда 0,5C. Вход 230 В (170–280 В в режиме ИБП, 90–280 В в режиме инвертора), выход 230 В ±5 %, КПД до 98 %, потери холостого хода <55 и <80 Вт, окно MPPT 90–500 В, переключение 10 мс для компьютерной техники и 30 мс для бытовой. Приоритет источника — солнце, сеть или батарея на выбор; отдача в сеть опциональна. Защита BMS плюс реле.
LR · Стоечная система 1U
4–6,2 кВтСтавится и в серверную стойку, и отдельно. До двенадцати машин в параллель.
| Модель | Мощность, Вт | Пик, ВА | Ёмкость АКБ, Вт·ч | Напряжение АКБ, В | Макс. PV, Вт | Разряд, А | Ресурс, циклов |
|---|---|---|---|---|---|---|---|
| LR4024SMH | 4000 | 8000 | 5888 | 25,6 | 6500 | до 200 | ≥6000 |
| LR6248SMH | 6200 | 12 400 | 11 776 | 51,2 | 8500 | до 200 | ≥6000 |
Встроенный MPPT до 120 А и 500 В, глубина разряда ≥95 %, дисплей LCD, связь RS232 / RS485 / CAN.
SP · Портативная станция
1–2 кВтМоноблок на колёсах: инвертор, контроллер и батарея 100 А·ч в одном корпусе. Полевая бригада, вахта, выставка, резерв на объекте.
| Модель | Мощность, Вт | АКБ | Контроллер | Макс. массив, Вт | Макс. PV, В | Ток заряда, А | Габарит, мм |
|---|---|---|---|---|---|---|---|
| SP1012-100P | 1000 | свинец 100 А·ч / 12 В | PWM 30 А (опц. 60) | 360 (720) | ≤50 | 12 (10–20) | 423×260×453 |
| SP1524-100M | 1500 | свинец 100 А·ч / 12 В ×2 | PWM 30 А (опц. 60) | 360 (720) | ≤50 | 12 (10–18) | 423×260×453 |
| SP2024-100M | 2000 | свинец 100 А·ч / 12 В ×2 | PWM 30 А (опц. 60) | 360 (720) | ≤50 | 20 (15–30) | 423×260×453 |
| SP1012-100LP | 1000 | литий 100 А·ч / 12,8 В | MPPT 30 А (опц. 60) | 800 (1600) | ≤145 | 20 | 430×380×534 |
| SP1524-100LM | 1500 | литий 100 А·ч / 12,8 В ×2 | MPPT 30 А (опц. 60) | 800 (1600) | ≤145 | 18 | 430×380×534 |
| SP2024-100LM | 2000 | литий 100 А·ч / 12,8 В ×2 | MPPT 30 А (опц. 60) | 800 (1600) | ≤145 | 30 | 430×380×534 |
Выход 220 В ±10 % (исполнение 110 В под заказ), 50/60 Гц, чистый синус. Два порта USB 5 В (максимум 2 А) и два порта 12 В DC (максимум 5 А). Вентилятор стартует от +45 °C, рабочая температура 0–40 °C, хранение −25…+55 °C, влажность 0–90 % без конденсата.
MG · MPPT-контроллер
40–60 ААвтоопределение напряжения системы, три режима управления нагрузкой, опциональный Wi-Fi.
| Модель | Система, В | Ток, А | Мощность заряда, Вт | Макс. VOC, В | Окно MPPT, В | BMS | Габарит, мм |
|---|---|---|---|---|---|---|---|
| MG40210 | 12 / 24 (авто) | 40 | 400 (12 В) · 800 (24 В) | 100 | 18–72 (12 В) · 36–72 (24 В) | нет | 220×215×83 |
| MG60415 | 12 / 24 / 48 (авто) | 60 | 800 / 1600 / 2400 / 3200 | 150 | 18–110 … 64–110 | есть | 310×215×83 |
Слежение за точкой максимальной мощности ≥99,9 %, КПД преобразования 85–98 %, собственное потребление 0,7–1,2 Вт, выход постоянного тока 20 А, USB 5 В / 2 А, термокомпенсация −3 мВ/°C/2 В, связь RS485 / RS232, IP32, дисплей LCD, −20…+50 °C, сечение кабеля 11AWG/4 мм² и 7AWG/10 мм².
ML · MPPT-контроллер
40–120 АВосемь типоразмеров, включая исполнение на 96 В — под крупные автономные массивы.
| Модель | Система, В | Ток, А | Макс. VOC, В | Мощность заряда (48 В), Вт | Х. ход, Вт | Масса, кг | Кабель |
|---|---|---|---|---|---|---|---|
| ML40415 | 12 / 24 / 36 / 48 | 40 | 150 | 2160 | ≤4 | 2,8 | 10AWG / 6 мм² |
| ML60415 | 12 / 24 / 36 / 48 | 60 | 150 | 3200 | ≤4 | 4,6 | 7AWG / 10 мм² |
| ML80415 | 12 / 24 / 36 / 48 | 80 | 150 | 4160 | ≤8 | 5,2 | 5AWG / 16 мм² |
| ML100415 | 12 / 24 / 36 / 48 | 100 | 150 | 5200 | ≤8 | 5,2 | 3AWG / 25 мм² |
| ML120425 | 12 / 24 / 36 / 48 | 120 | 150 | 6240 | ≤8 | 5,2 | 3AWG / 25 мм² |
| ML60825 | 96 | 60 | 250 | 6240 (96 В) | ≤4 | 2,8 | 7AWG / 10 мм² |
| ML80825 | 96 | 80 | 250 | 8320 (96 В) | ≤8 | 4,6 | 5AWG / 16 мм² |
| ML100825 | 96 | 100 | 250 | 10 400 (96 В) | ≤8 | 5,2 | 3AWG / 25 мм² |
Трёхступенчатый заряд: постоянный ток, постоянное напряжение, поддерживающий. Слежение ≥99,5 %, КПД ≥98 %, запуск ≤10 с, динамический отклик ≤500 мкс, рабочее окно системы 10–64 В (72–128 В у 96-вольтовых), точка максимальной мощности 20–150 В в зависимости от напряжения системы (128–250 В у 96 В), ток нагрузки 40 А, защита от переразряда 10,5 В×N с настройкой, воздушное охлаждение, LCD с подсветкой, −20…+50 °C, влажность 0–90 %, высота до 3000 м, шум ≤50 дБ.
Опорные конструкции завод модулей и опор
6 системПод каждый тип основания — своя система. Считается на снеговую и ветровую нагрузку и на сейсмику вашего района.
| Система | Основание | Материал | Ключевое свойство |
|---|---|---|---|
| Профлист | Скатная кровля цеха или склада | Алюминиевые опоры и рельс | Спецопора крепится на фальц — кровля не вскрывается. Типы фальца: стоячий, угловой, скрытый замок, на крепеже |
| С-профиль | Плоская кровля | Алюминий, бетонные пригрузы | Под любые типоразмеры модулей и любую раскладку, взаимозаменяемость элементов, максимум предсборки на заводе |
| Стальной каркас | Плоская кровля, большие пролёты | H-балка | Дешевле других профилей, удобна и в сварке, и на заклёпках; пятое поколение BIPV-гидрожёлоба с покрытием алюмоцинк-магний |
| Свайное основание | Грунт | 100 % горячеоцинкованный С-профиль | Железобетонная или винтовая свая; двухпазовый и T-образный рельс, соединители, концевые прижимы |
| Навес-паркинг | Бетон или анкер в грунт | Нержавейка, горячий цинк, двутавр, алюминий | Своя система водоотвода, без обслуживания, высокая ветровая стойкость, любой угол под задачу, нарезка на месте не нужна |
| Черепица | Скатная кровля коттеджа, веранда | Алюминий или нержавейка / горячий цинк | Двойной контур гидроизоляции без герметика, двухбалочная бесшовная сварка; кровля холоднее до 6 °C |
Общее: конструкция рассчитывается на несущую способность основания, ветер, снег и сейсмику; узлы имеют регулировку, компенсирующую погрешность монтажа. Электрическую часть монтирует только аттестованный персонал. Завод держит лицензию III класса на монтаж, ремонт и испытания электроустановок.
Кто это производит
Работаем напрямую с заводами, а не через посредников. Ниже — данные заводов из каталогов: производство, штат, география и полный список сертификации.
завод модулей и опорных конструкций
Модули, крепёж, EPCПровинция Гуандун · с 2008 года
завод сетевых и гибридных инверторов
Сетевые и гибридные инверторыПровинция Гуандун · с 2006 года
завод автономных инверторов и накопителей
Автономные инверторы, накопители, контроллерыПровинция Гуандун · с 2000 года
Ячейка в модуле
Завод собирает модули и на своей линии, и на ячейке первого эшелона — под бюджет и требования проекта.
КПД сетевых инверторов
КПД по заводскому каталогу. Корпус IP65; рекомендуется навес от дождя и монтаж в тени на продуве.
Заводской цикл EPC
Так завод ведёт объект «под ключ» у себя в стране. Мы берём на себя оборудование и его путь до площадки, а этапы монтажа и приёмки на объекте идут по этой же логике.
Консультация по проекту
Завод оценивает площадку и задачу до проектирования
Проектирование
Схема, мощность, конструктив под основание и климат
Договор
Состав комплекта и сроки фиксируем письменно. Условия поставки: минимальная партия — ориентир один контейнер; если объёма не хватает, груз можно дополнить выбранными позициями или отправить сборным контейнером. Срок производства и отгрузки согласуем под проект. Логистика: контейнер из Китая доставим во Владивосток с таможенным оформлением, маршрут до Москвы уточним под заказ. Документы: сертификаты указаны у части серий, инвойс и упаковочный лист подтвердим для выбранных позиций. Гарантия: для инверторов TC указано 3 года, для остальных моделей условия уточним под заказ.
Монтаж
Конструкции и модули ставит бригада, электрику — аттестованный персонал
Приёмка и подключение
Пусконаладка и ввод станции в работу
Эксплуатация и обслуживание
Мониторинг выработки, регламентные работы
Модернизация
Наращивание мощности и замена узлов по мере износа
25 лет производства
Хроника завода накопителей и инверторов — от первой аккумуляторной линии до четвёртой производственной базы.
- 2000База по производству аккумуляторов в районе Байюнь, Гуанчжоу
- 2001Первый собственный резервный источник бесперебойного питания
- 2004Первый интерактивный ИБП
- 2006База в Фошане, официальное учреждение компании
- 2007Первый высокочастотный онлайн-ИБП
- 2011Низкочастотные трёхфазные ИБП, выход в промышленную аварийную энергетику
- 2013Сеть продаж: Шэньчжэнь, Гуанчжоу, Чэнду, Шэньян, Синьцзян
- 2016Патенты и статус высокотехнологичного предприятия провинции Гуандун
- 2017Низкочастотный солнечный инвертор и специальная АКБ — вход в новую энергетику
- 2019MPPT-контроллер и глубокоцикличная солнечная батарея
- 2020Листинг на бирже, код
- 2022Собственный высокочастотный инвертор и бытовая литиевая накопительная система
- 2023Инвертор 11 кВт и решение промышленного накопления
- 2024Вторая и третья производственные базы
- 2025Расширение четвёртой базы
Что стоит за цифрами
Ниже — реальные параметры линейки по заводам-поставщикам. Это то, по чему станцию сравнивают на этапе выбора, и то, что мы уточняем до расчёта.
От 400 Вт до 125 кВт
Сетевые однофазные 3–10 кВт и трёхфазные 8–125 кВт с КПД до 98,8 % и MPPT от одного до восьми каналов. Гибридные 3–15 кВт держат перегрузку 200 % пятнадцать секунд и допускают 100 % перекос по фазам. Автономные — двенадцать серий от 400 Вт до 33 кВт, в том числе трёхфазные с шестью независимыми MPPT.
LiFePO4, 5,1–11,8 кВт·ч в блоке
Литий-железо-фосфат: до 10 000 циклов при 25 °C, глубина разряда ≥95 %, длительный разряд до 200 А. Есть стоечное исполнение 1U под серверную и моноблок «инвертор + батарея» на 5,5 и 11 кВт. Ёмкость набирается модулями — расширение не требует нового проекта.
IP66, −40…+60 °C
Гибридная серия работает от −40 °C и до +60 °C со снижением мощности от +45 °C, корпус IP66. В линейке есть отдельная серия IP54 под солевой туман и коррозию — под морской климат. Высота до 4000 м с понижением мощности выше 1000–2000 м.
Шесть систем под шесть оснований
Профлист, плоская кровля на С-профиле, стальной каркас, грунт на свае, навес-паркинг, черепица. Алюминий и горячее цинкование, максимум предсборки на заводе. Конструктив считается на снеговую и ветровую нагрузку и на сейсмику вашего района, а не берётся типовым.
RS485, Wi-Fi, 4G, приложение
Выработка, состояние батареи и режим работы видны в приложении в реальном времени. Связь по RS485 и CAN, опционально GPRS, Wi-Fi, Bluetooth, 4G и LAN. Для гибридных серий доступна связь с BMS батареи по протоколу — заряд и разряд ведёт сама батарея.
Пять входных данных
Регион и площадка, суточное потребление и его профиль по часам, тип и состояние основания, есть ли сеть и насколько она надёжна, нужен ли резерв при её отключении. Без этих пяти пунктов любая цифра по цене станции — фантазия.
Как это происходит
Присылаете вводные
Регион, объект, площадь основания и суточное потребление. Подойдёт даже счёт за электричество за последний год — по нему видно профиль.
Считаем станцию
Подбираем схему, мощность массива, инвертор и накопитель, считаем выработку по инсоляции вашего региона. Возвращаем комплект и цену с доставкой и растаможкой.
Проект и конструктив
Крепёж считается под снег, ветер и сейсмику площадки. На этом же шаге проверяем несущую способность кровли — иногда она и определяет мощность станции.
Контейнер и монтаж
Собираем контейнер, везём во Владивосток, растамаживаем и отдаём на площадку. Электрическую часть подключает бригада с допуском, дальше — мониторинг с телефона.
Как это выглядит на объектах
Частые вопросы
Сколько стоит солнечная электростанция?
Станция работает зимой и в мороз?
Что будет, когда сеть отключат?
Можно продавать излишки в сеть?
Кровля выдержит?
Сколько живёт станция и что менять первым?
Какой минимальный объём заказа?
Кто производители?
Как выбрать крепление под мою кровлю?
Можно ли поставить панели на плоскую кровлю, не сверля её?
Заводы прямые, логистика своя
Заводы напрямую, один договор
Модули и крепёж, сетевые инверторы, автономные и накопители делают разные заводы. Собирать их по отдельности значит несколько контрактов, несколько сроков и споры о том, кто виноват на стыке. Мы отдаём станцию одним комплектом.
Своя доставка и таможня
Контейнер во Владивосток, растаможка и выдача на склад — наши же направления. Один исполнитель отвечает и за товар, и за его путь до площадки.
Свой импорт из Азии 11 лет
КорОпт возит товар для собственного склада с 2014 года. Мы знаем, где реально встают партии и сколько занимает приход — поэтому сроки называем по факту, а не по идеалу.
Считаем до того, как вы платите
Схему, мощность и выработку по вашей инсоляции считаем до заказа. Если по цифрам станция вам не окупается — скажем прямо: продать оборудование один раз дешевле, чем потерять клиента на всех остальных направлениях.
Рассчитаем станцию под ваш объект
Напишите регион, объект и суточное потребление — вернём схему, комплект, выработку по вашей инсоляции и цену с доставкой и растаможкой.
Солнечные электростанции и оборудование оптом из Китая
КорОпт B2B поставляет оборудование для солнечных электростанций напрямую с заводов: фотомодули мощностью от 0,1 до 720 Вт, сетевые инверторы 3–125 кВт, гибридные накопительные инверторы 3–15 кВт, автономные инверторы 0,4–33 кВт, накопители на литий-железо-фосфате, MPPT-контроллеры заряда 40–120 А и опорные конструкции под шесть типов основания.
Станция собирается по одной из трёх схем. Сетевая работает параллельно с сетью и снижает счёт за электричество — она дешевле всего, потому что не требует аккумулятора. Автономная ставится там, где сети нет: массив считается по суточному потреблению, а дизель-генератор остаётся резервом. Гибридная держит солнце, батарею и сеть одновременно и переводит объект на батарею за 10 мс при отключении — её берут туда, где простой дороже оборудования.
Крепёж подбирается под основание: профлистовая кровля цеха, плоская кровля на С-профиле или стальном каркасе, грунт на свайном основании, навес-паркинг, черепичная кровля коттеджа. Конструктив считается на снеговую и ветровую нагрузку и сейсмику вашего района. Выработку считаем по инсоляции конкретного региона, а не по каталожной таблице завода, и вместе с расчётом даём срок окупаемости.
Доставка контейнером во Владивосток и таможенное оформление — наши собственные направления, поэтому за оборудование и за его путь до площадки отвечает один исполнитель. По объектам на Дальнем Востоке, в Сибири и в Арктике оборудование подбирается с запасом по холоду: рабочий диапазон линейки — от −40 °C.
