Планетарные смесители, трёхвалковые мельницы и гомогенизаторы
Планетарные смесители, трёхвалковые мельницы и гомогенизаторы
Машины для паст, клеев, красок, косметики и лекарств. Смесители без лопастей работают с навеской от 3 мл, а роботизированная ячейка готовит 100 кг за 20 минут. Валки мельниц бывают от 50 до 400 мм, гомогенизаторы держат до 1500 бар. Подберём машину под ваш материал и привезём с документами.
Кому и под какую задачу
Десять групп: машины, стаканы и запчасти
Группы повторяют разделы каталога производителя. Здесь смесители, мельницы трёх размеров, гомогенизаторы, машины для шприцев, линии, стаканы и запчасти. Нажмите на карточку, и группа откроется в каталоге.

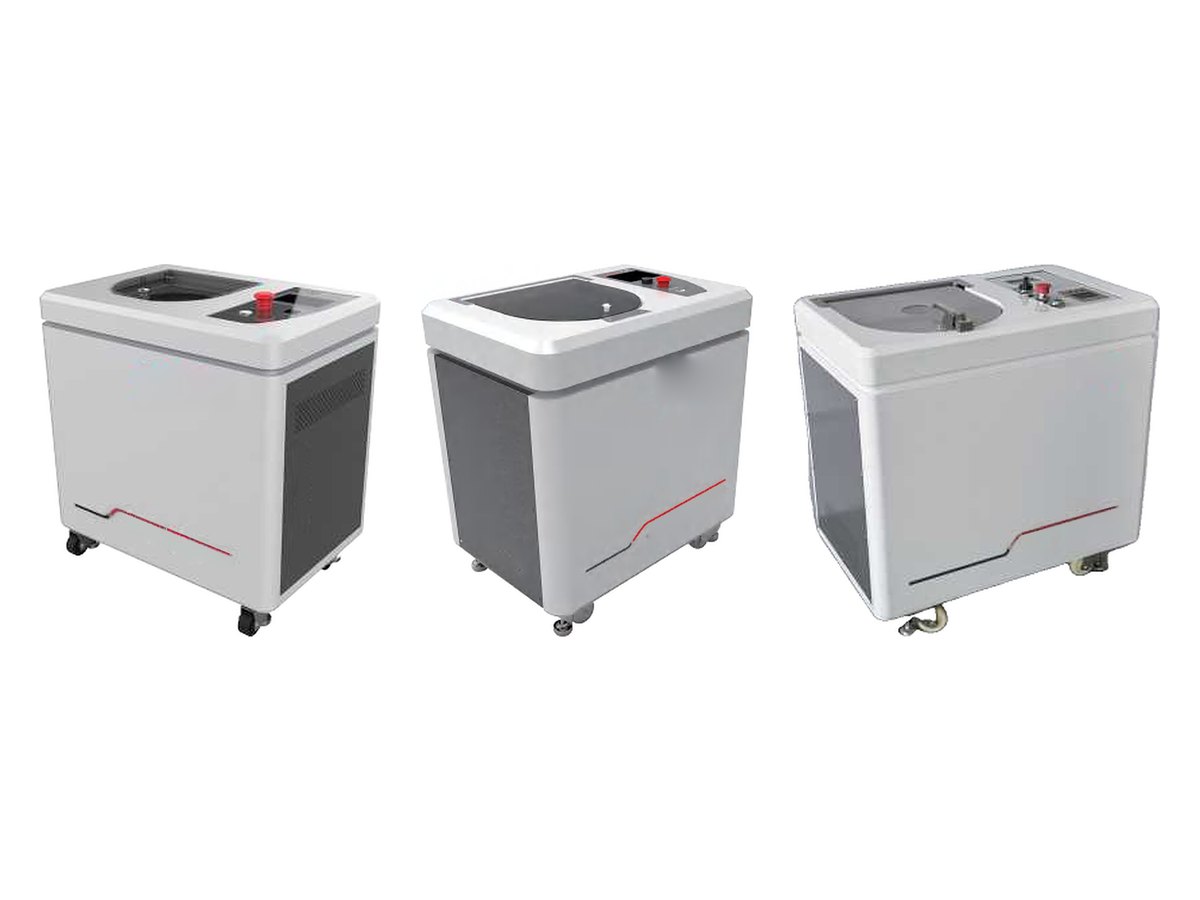

Планетарные смесители для лаборатории и малых партий
Подходят для лабораторных навесок от 3 мл. Разгоняются до 3600 об/мин, есть модели с вакуумом и на два стакана.
Открыть в каталоге
Планетарные смесители для производства
Смешивают от 2 × 2 до 2 × 50 кг за цикл под вакуумом до −100 кПа. У старших моделей крышка открывается сама, а загружает их манипулятор.
Открыть в каталоге

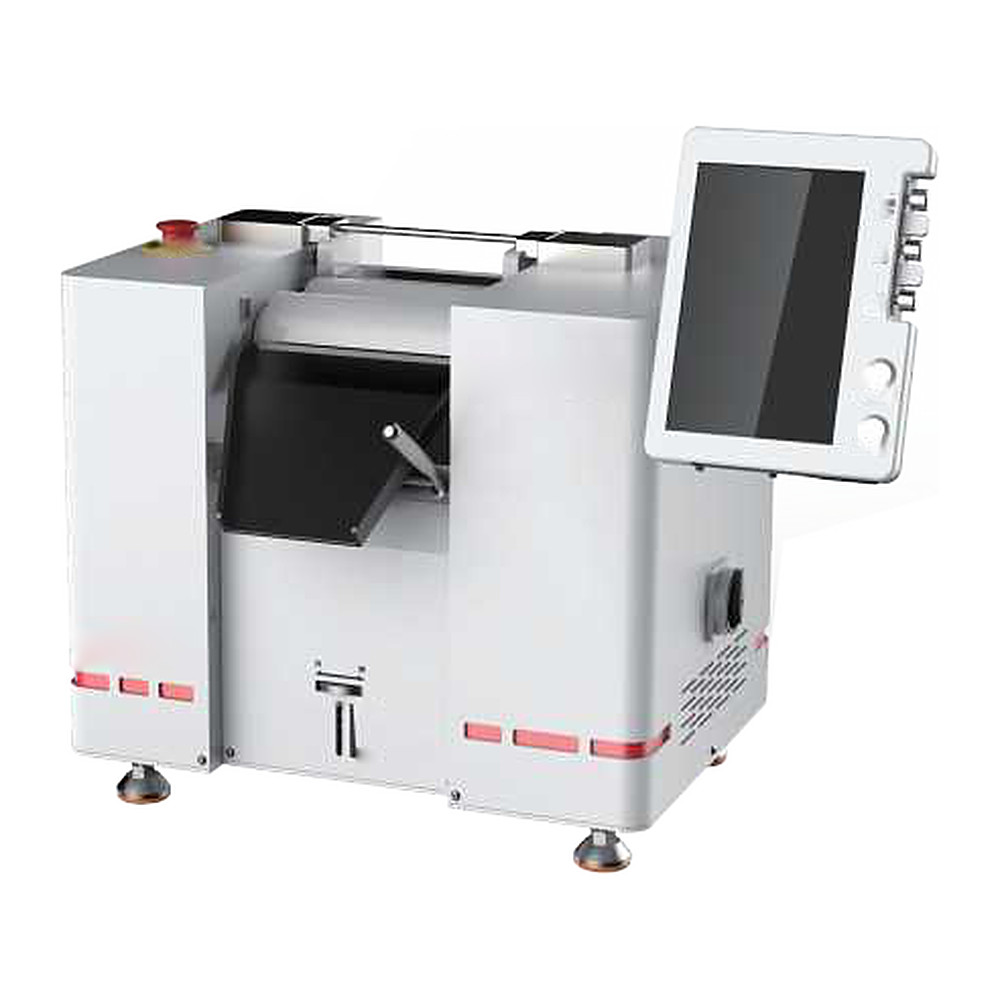

Трёхвалковые мельницы: настольные, валки 50–80 мм
Перетирают от 0,02 л/ч, валки выверены до 2 мкм. Старшие модели держат зазор с шагом 1 мкм и умеют работать по давлению.
Открыть в каталоге

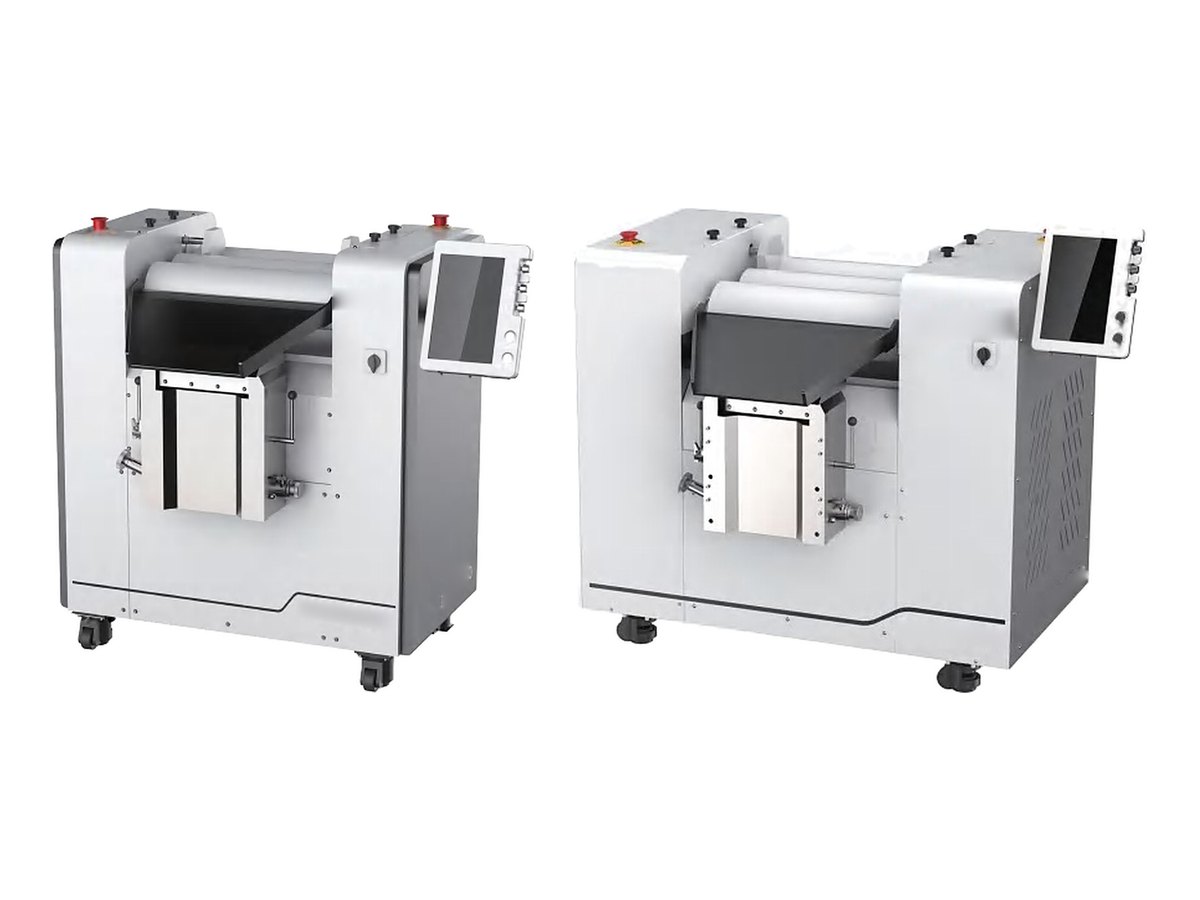

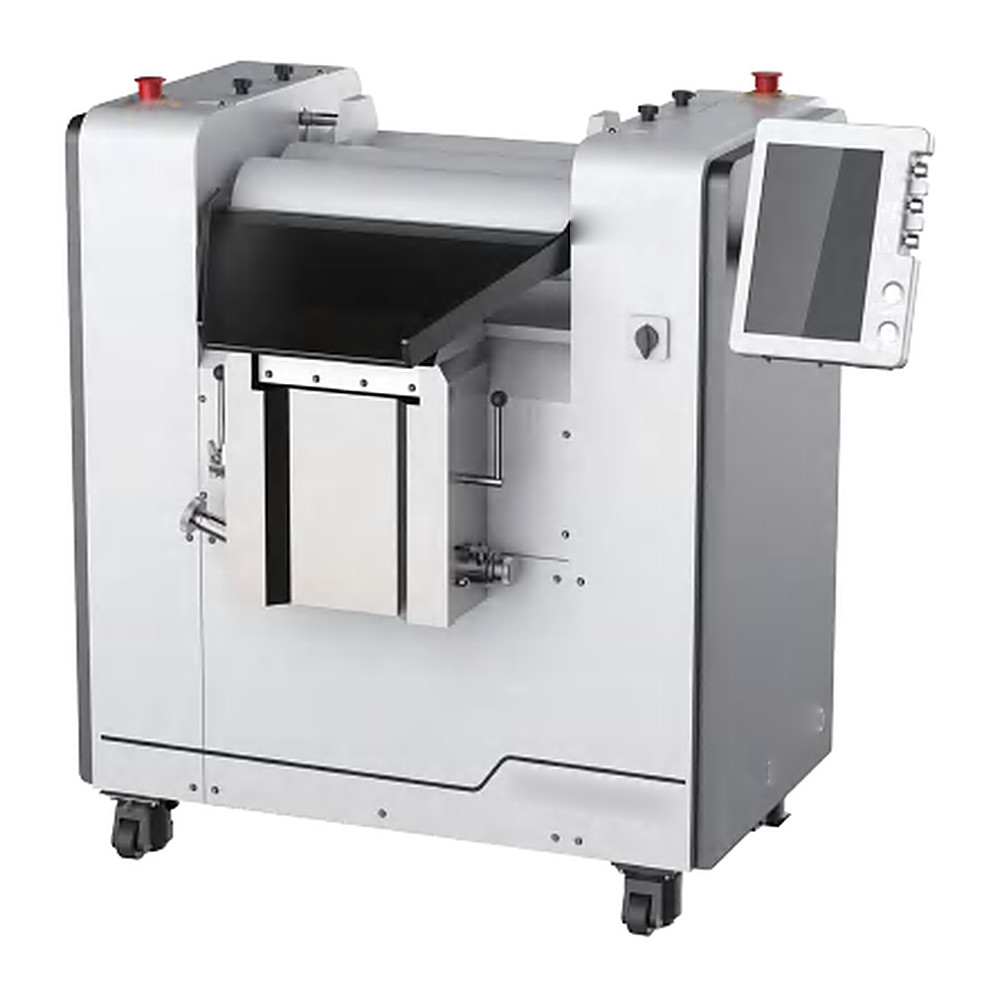

Трёхвалковые мельницы: валки 120–150 мм
Перетирают до 75 л/ч. По заказу валки греют до 120 °C, добавляют автоподачу пасты или взрывозащиту.
Открыть в каталоге

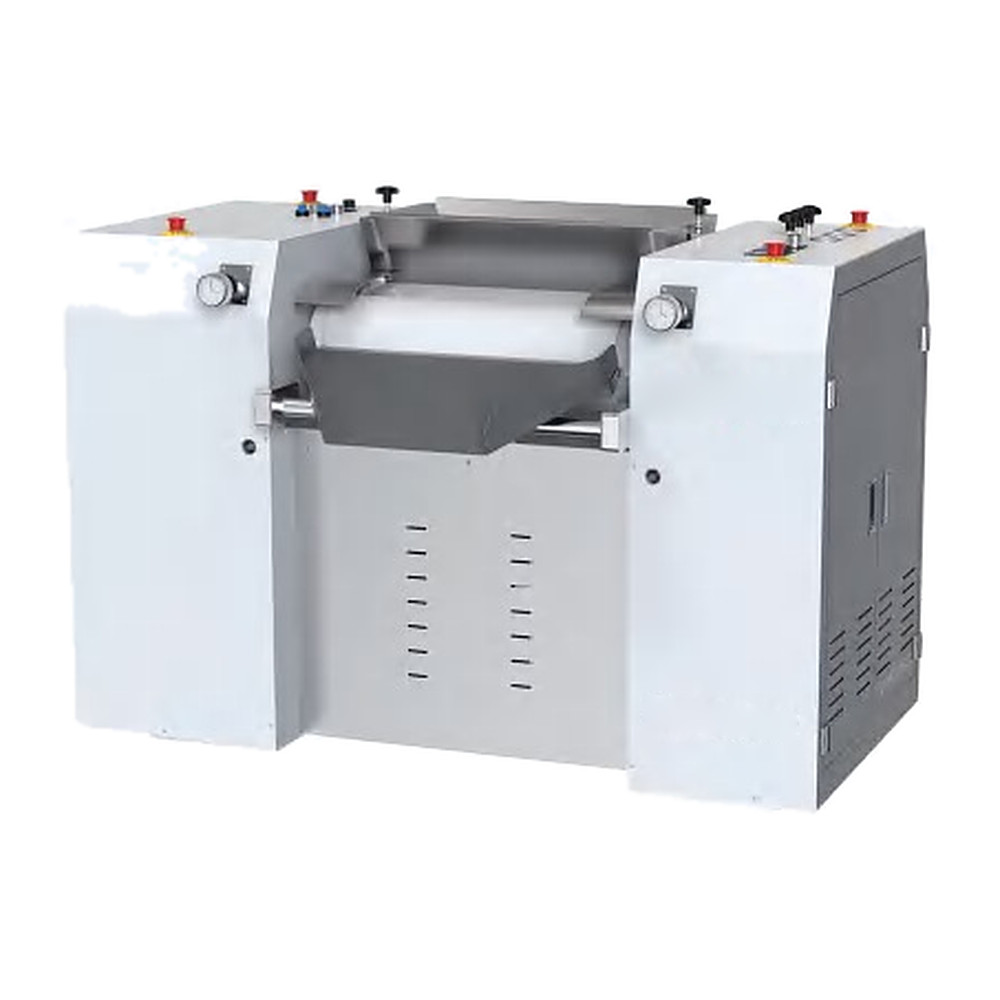

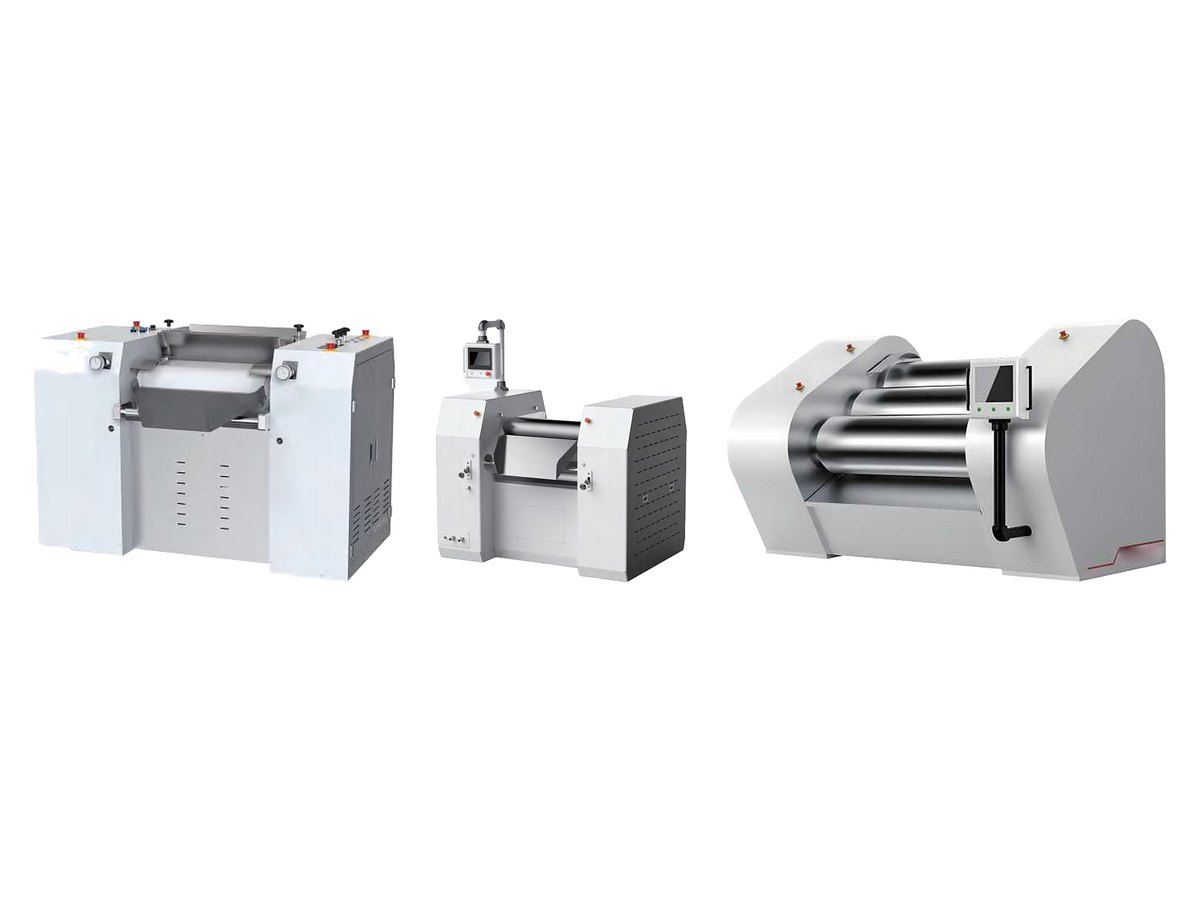

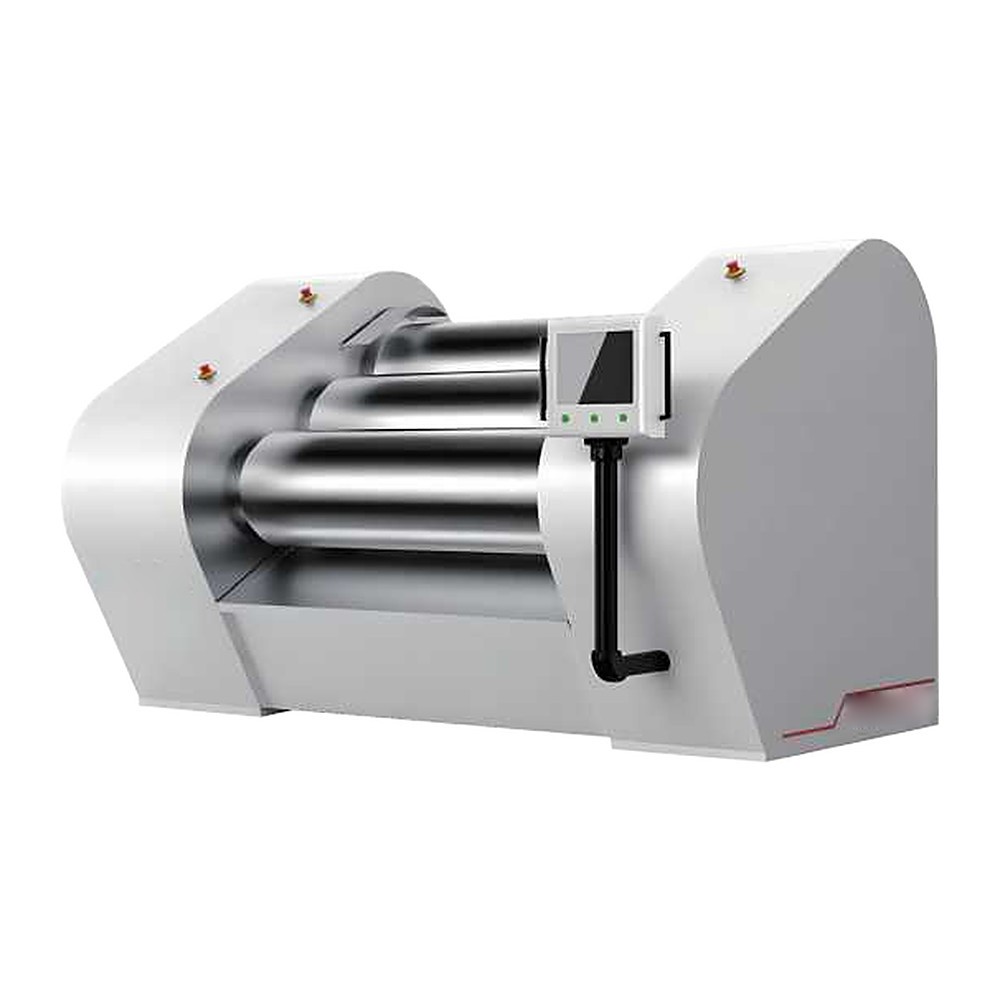

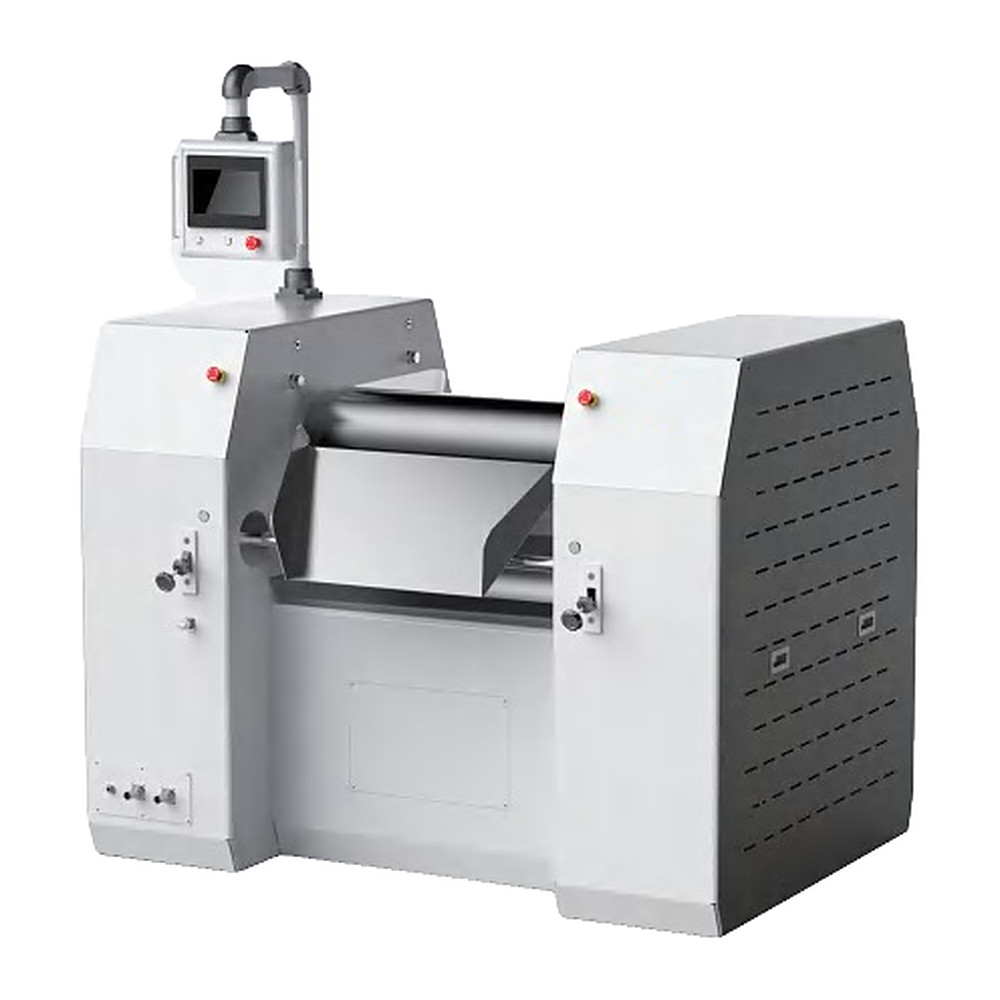

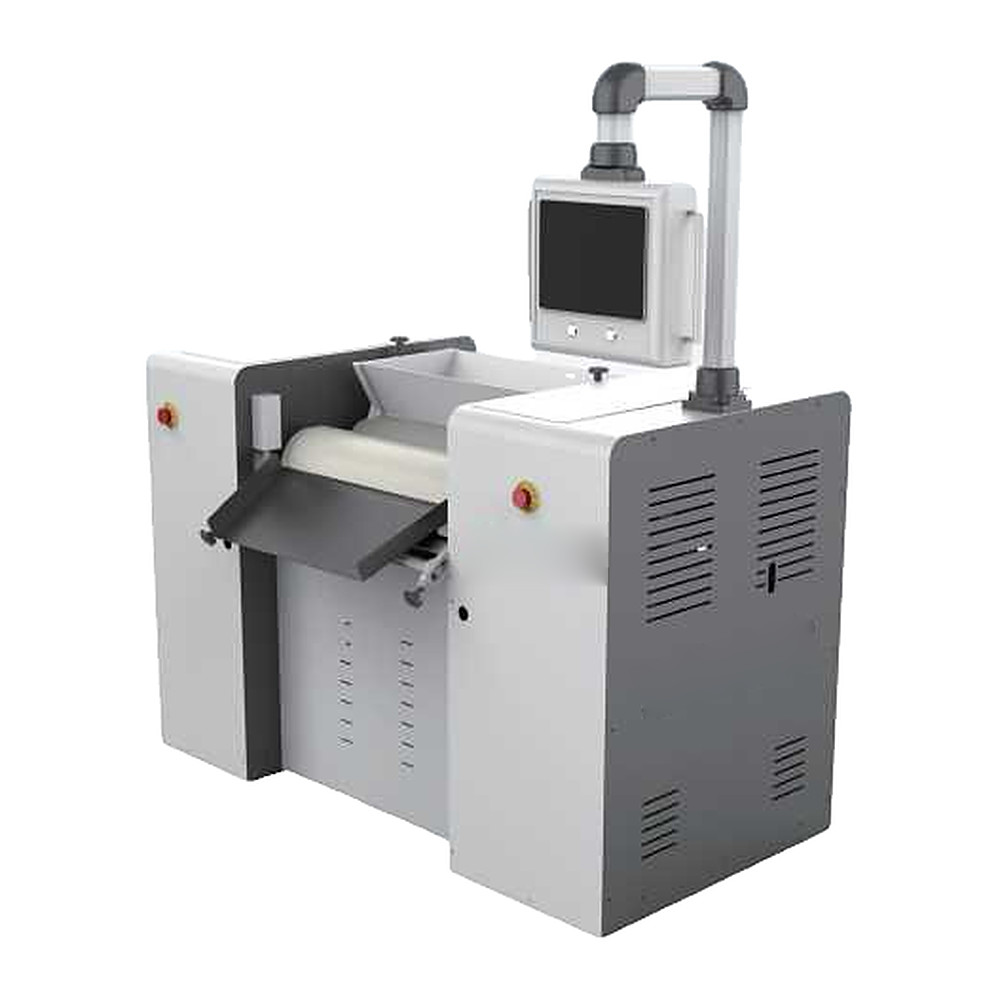

Гидравлические трёхвалковые мельницы: валки 200–400 мм
Валки до 400 × 1300 мм прижимает гидравлика. Давление задают штурвалом или с пульта ЧПУ, валки литые или керамические.
Открыть в каталоге

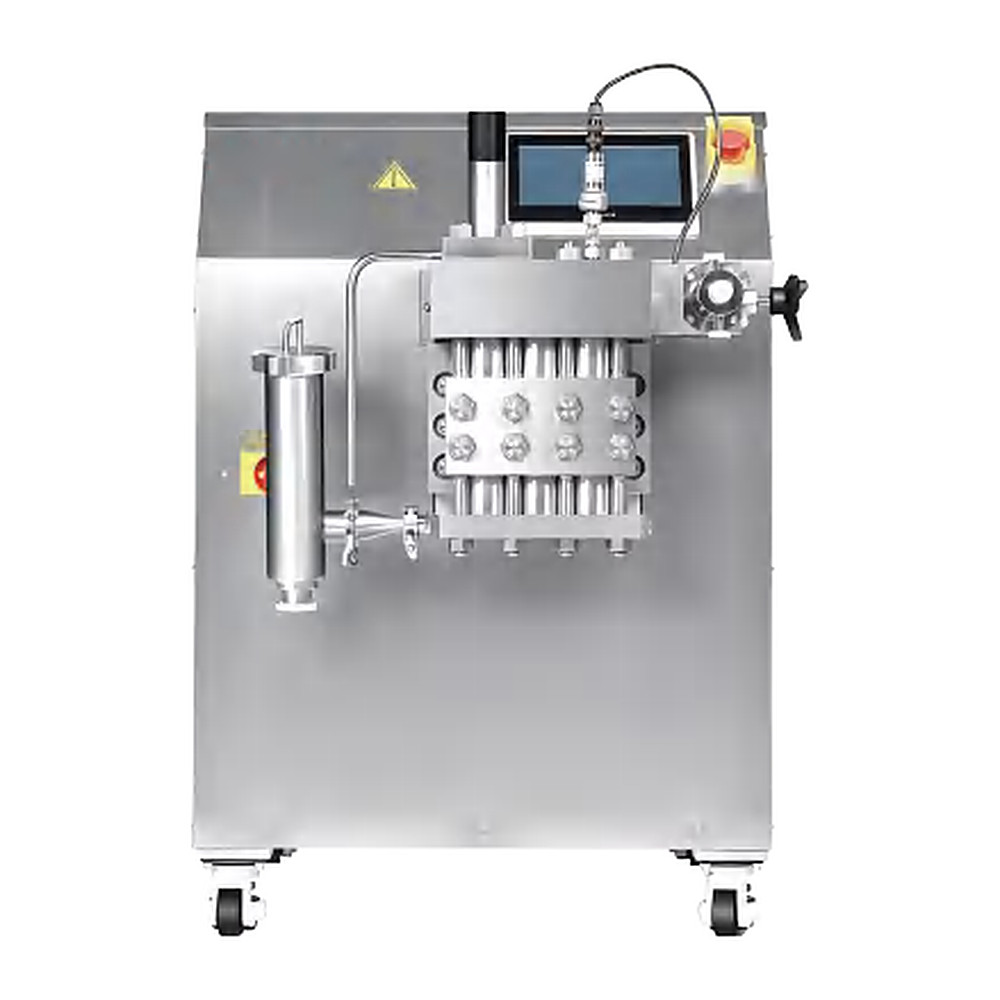

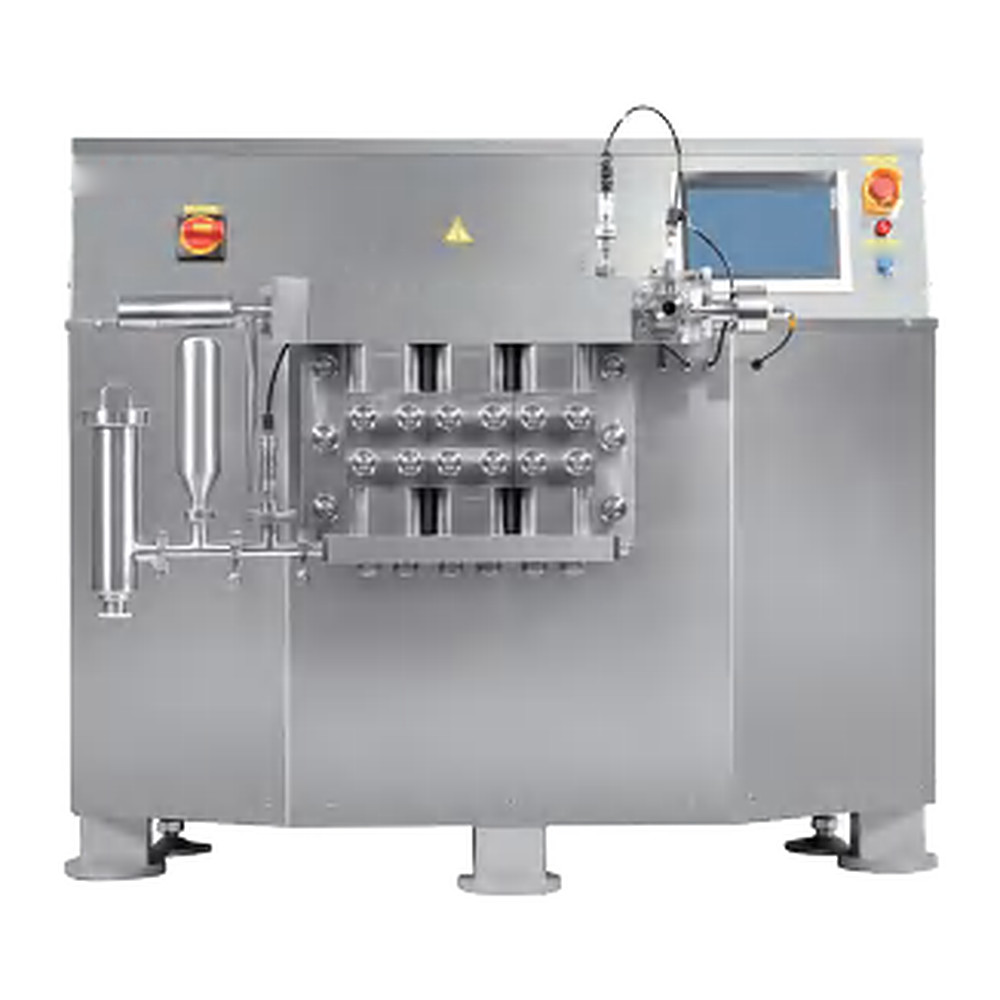

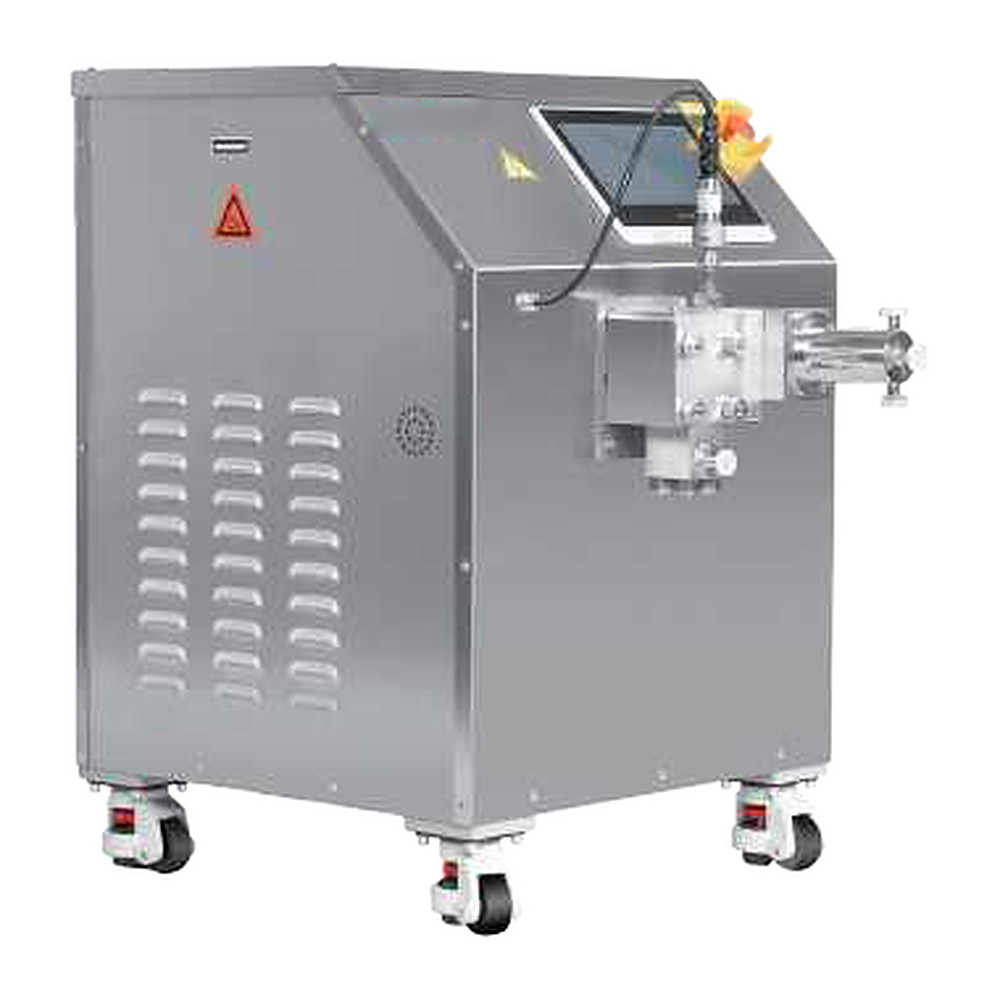

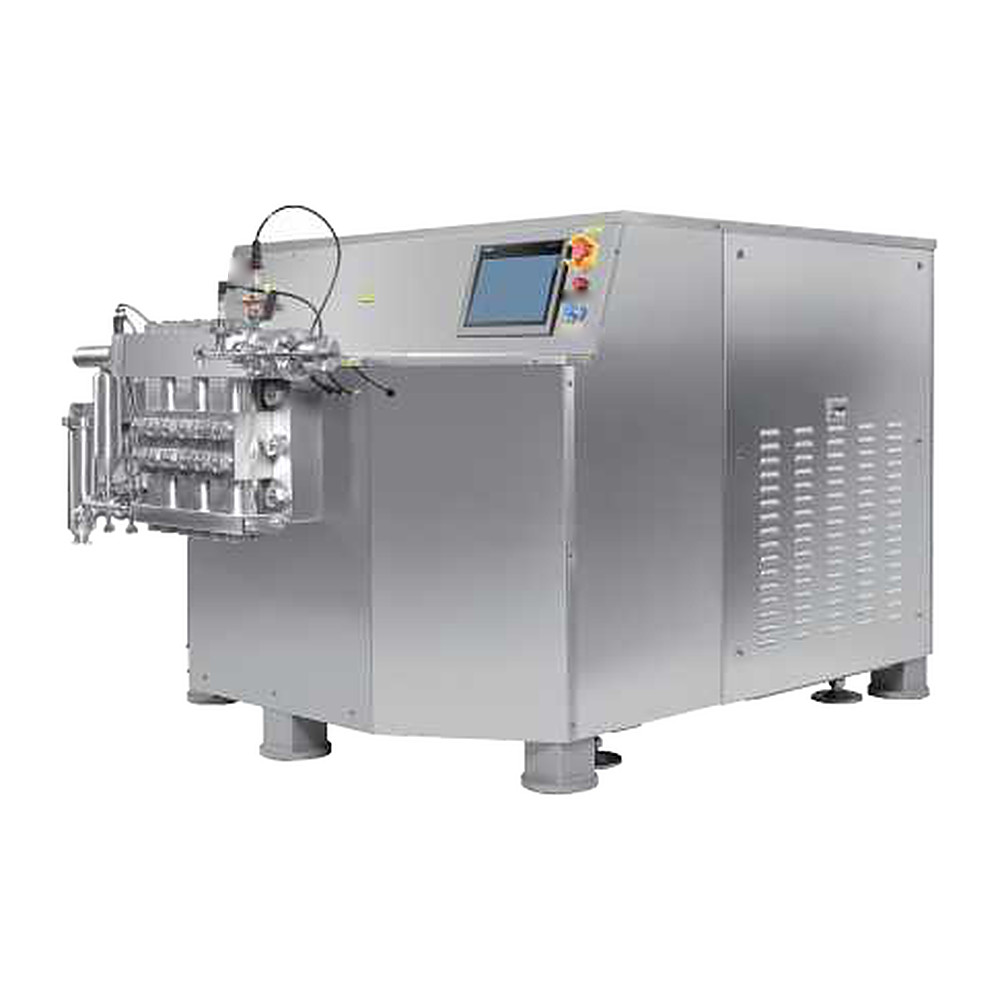

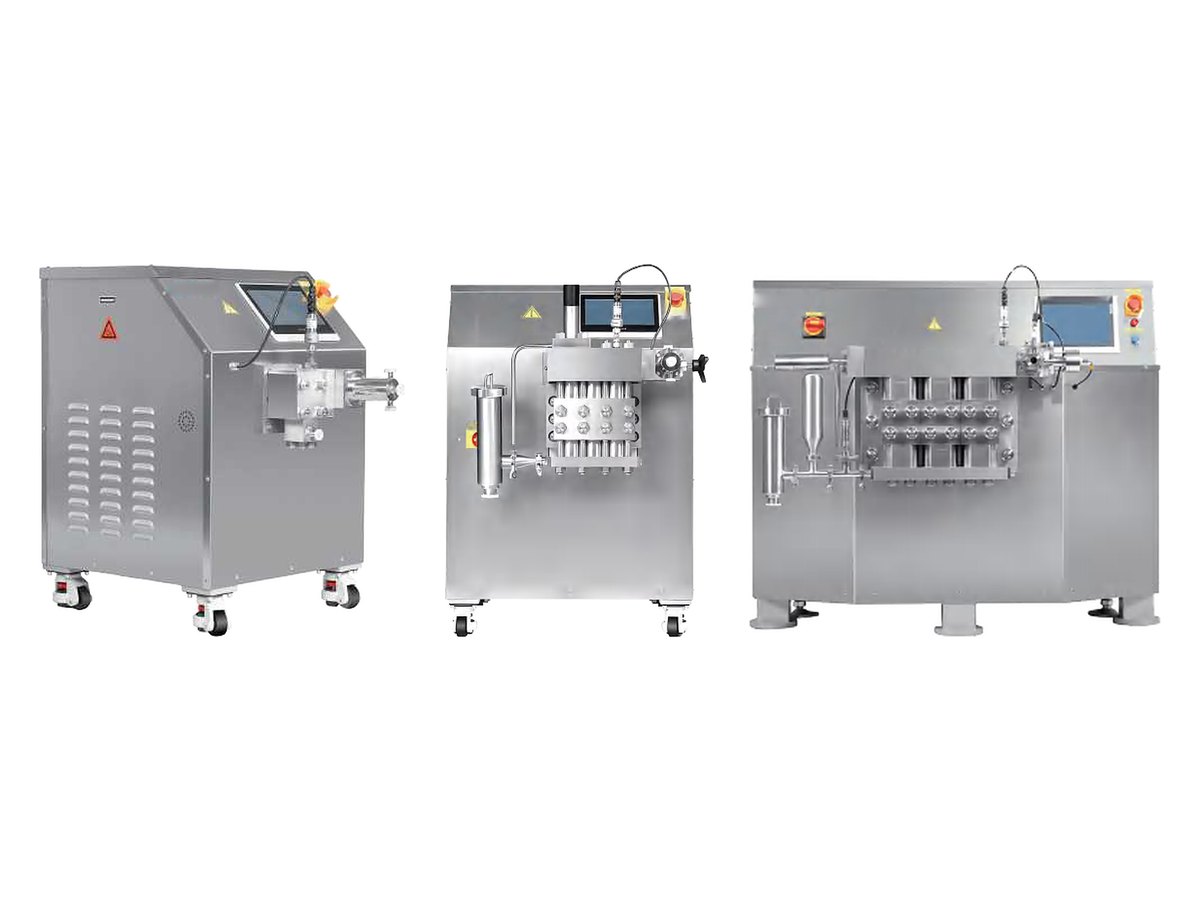

Гомогенизаторы высокого давления
Готовят эмульсии и дисперсии, разрушают клетки. Держат до 1500 бар и прокачивают от 20 до 2000 л/ч.
Открыть в каталоге

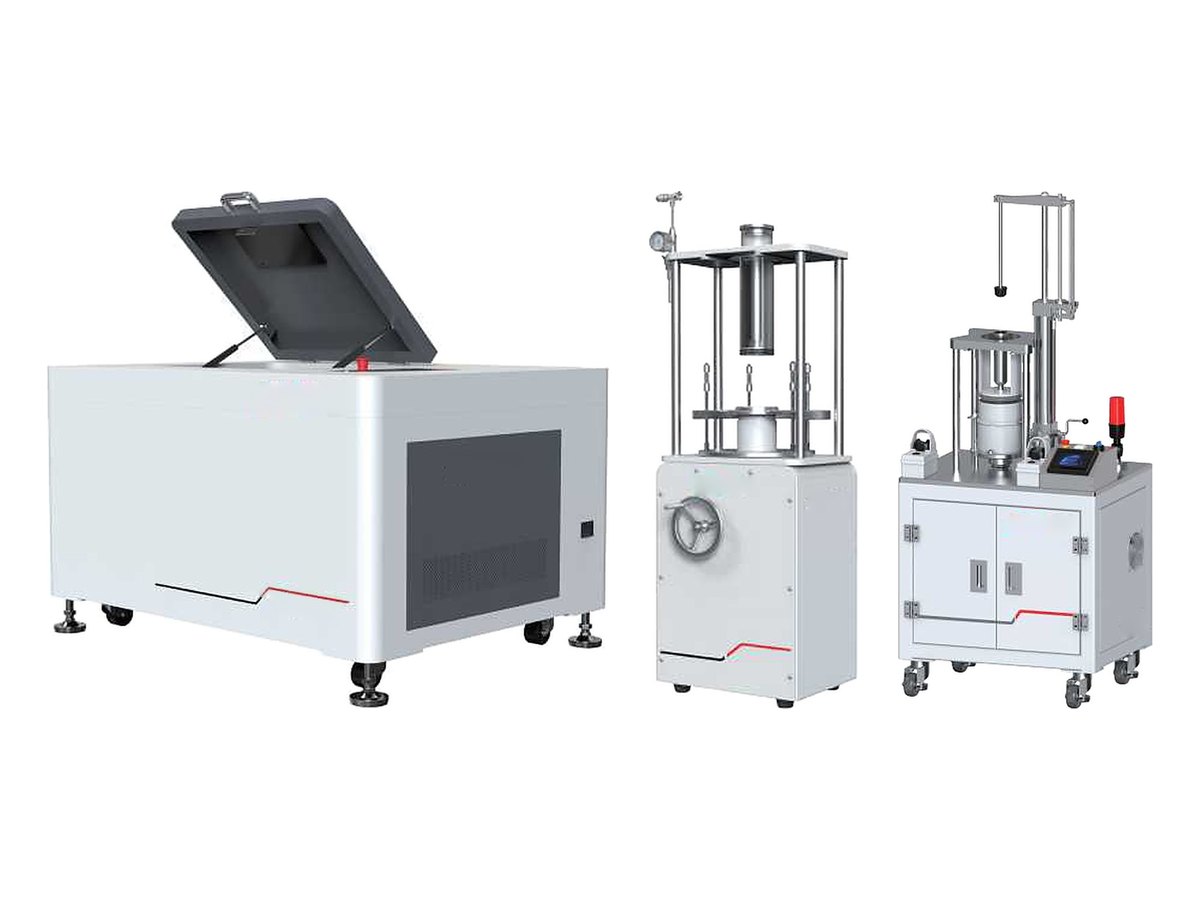

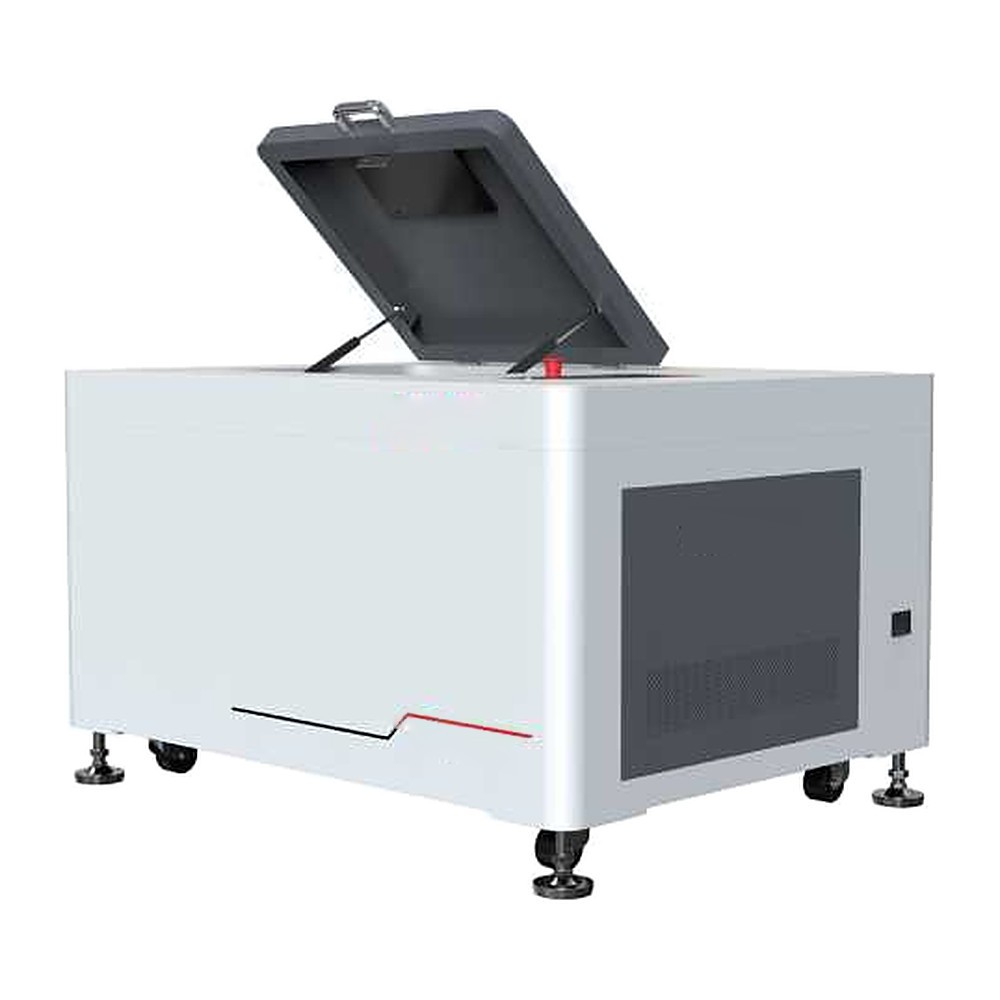

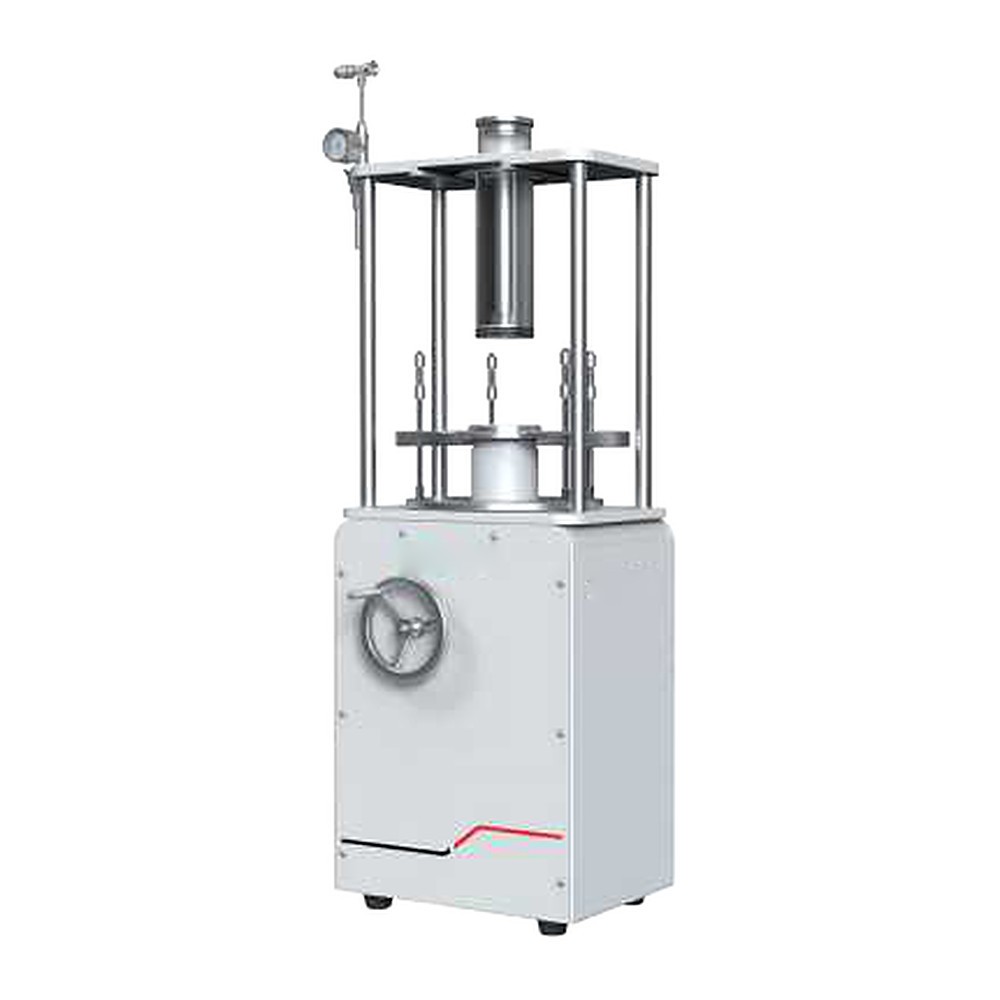

Центрифуга и заправка шприцев

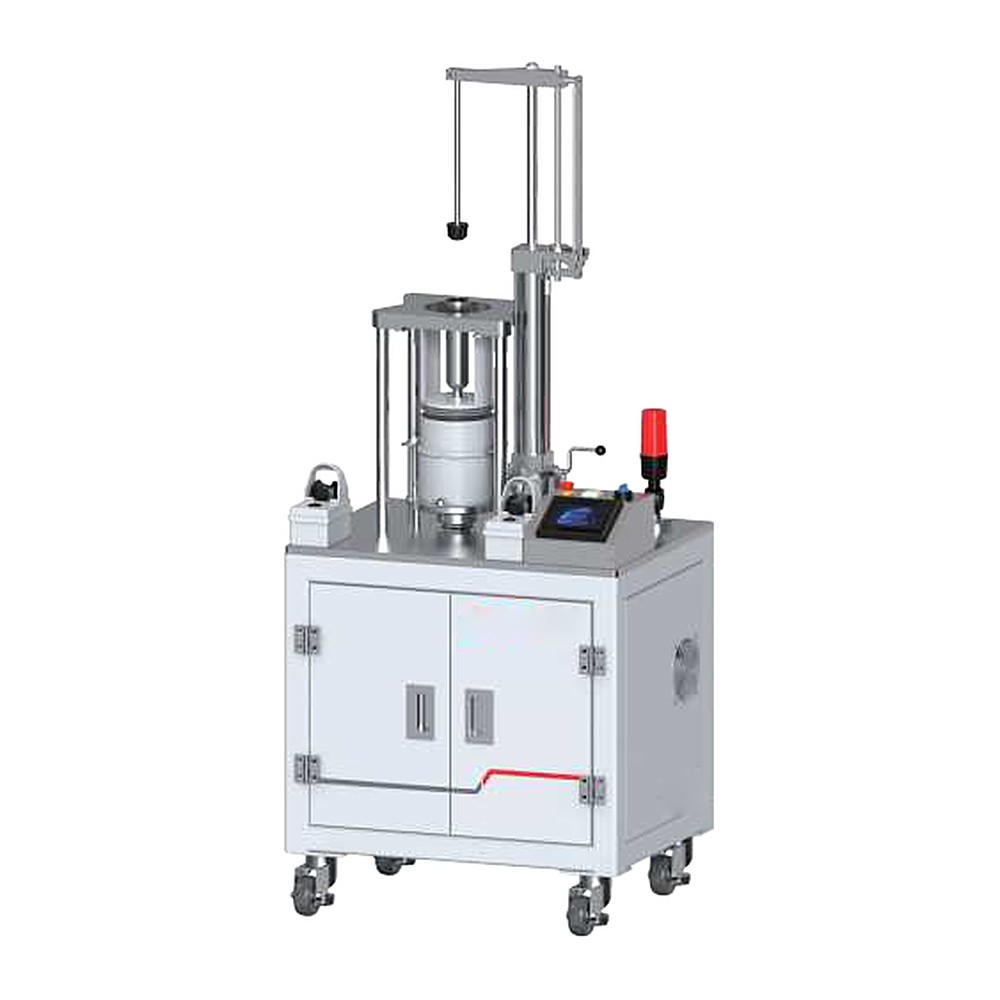

Центрифуга дегазирует до 48 шприцев за цикл, заправщики наполняют шприцы без пузырей.
Открыть в каталоге

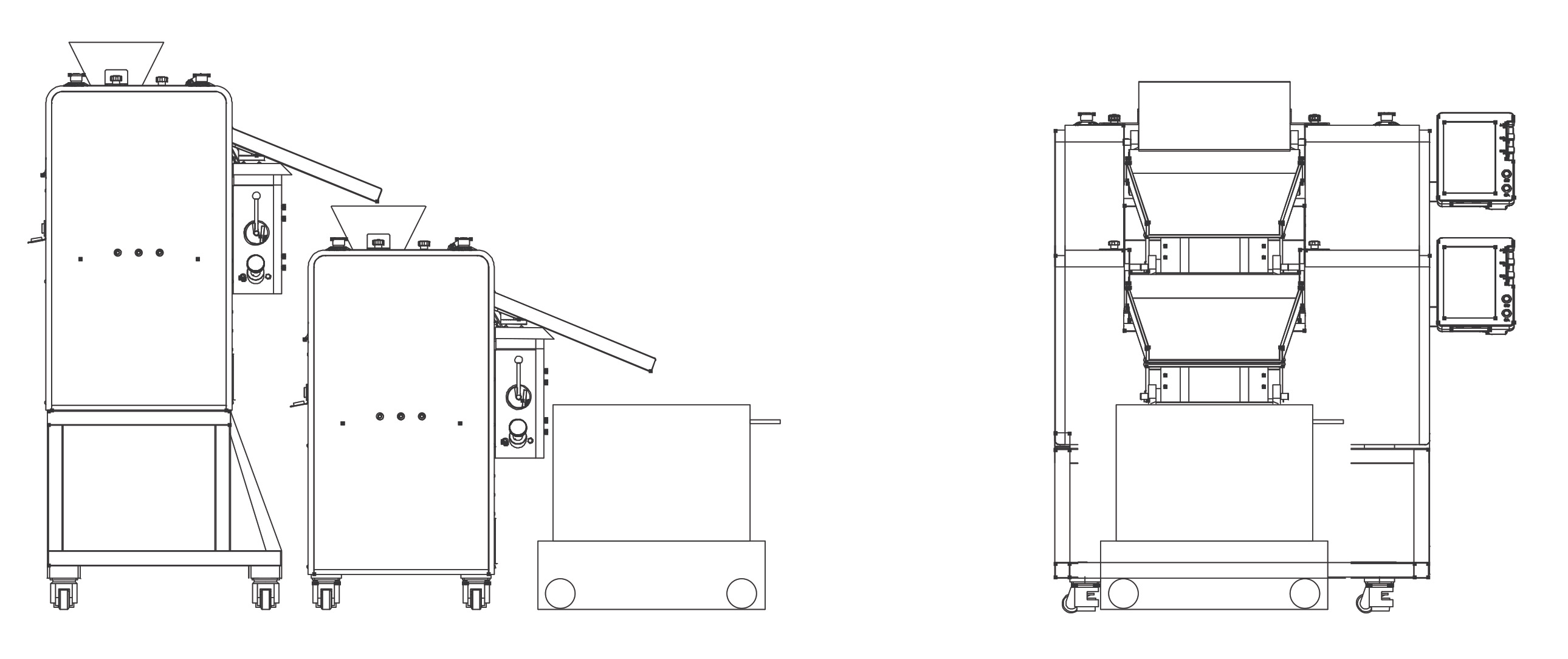

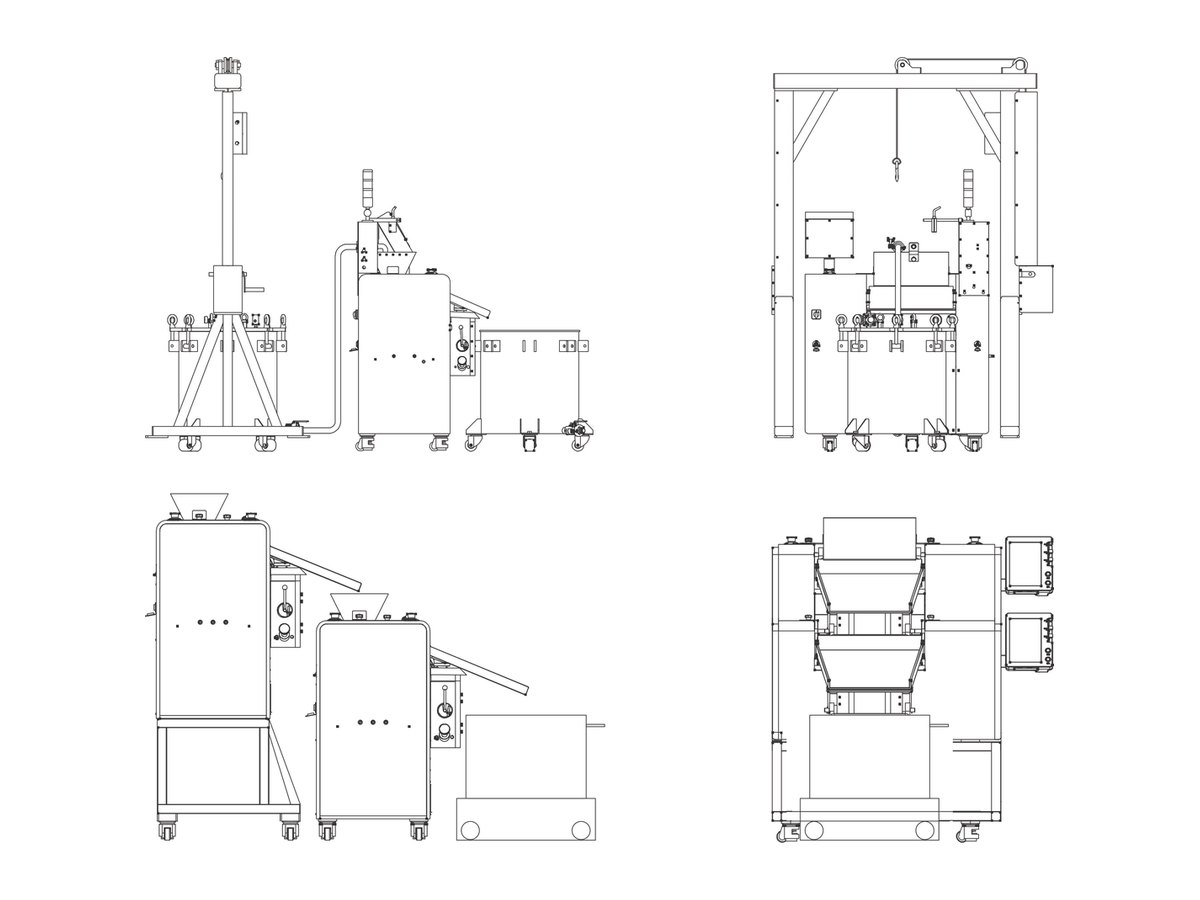

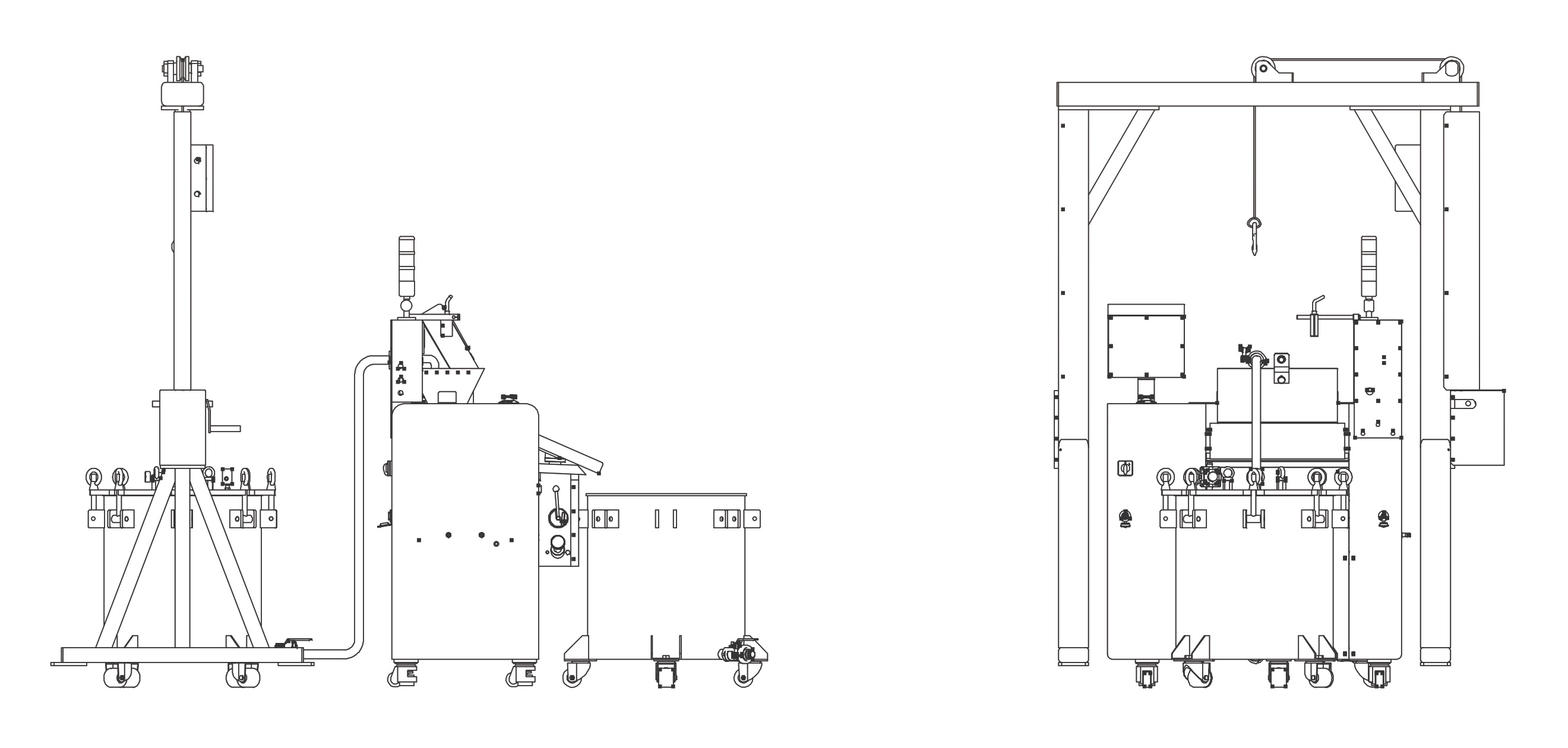

Линии под ключ на трёхвалковых мельницах
Паста сама идёт в мельницу из ёмкости, а второй проход делает вторая мельница, без ручной перекладки.
Открыть в каталоге

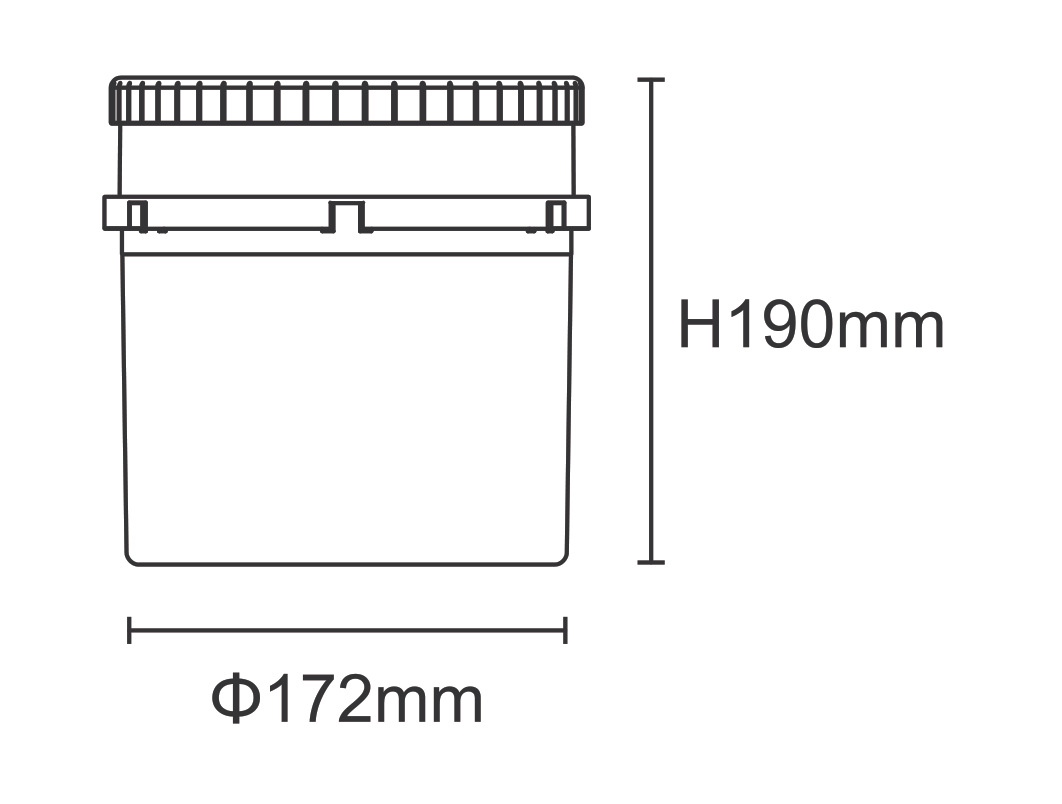

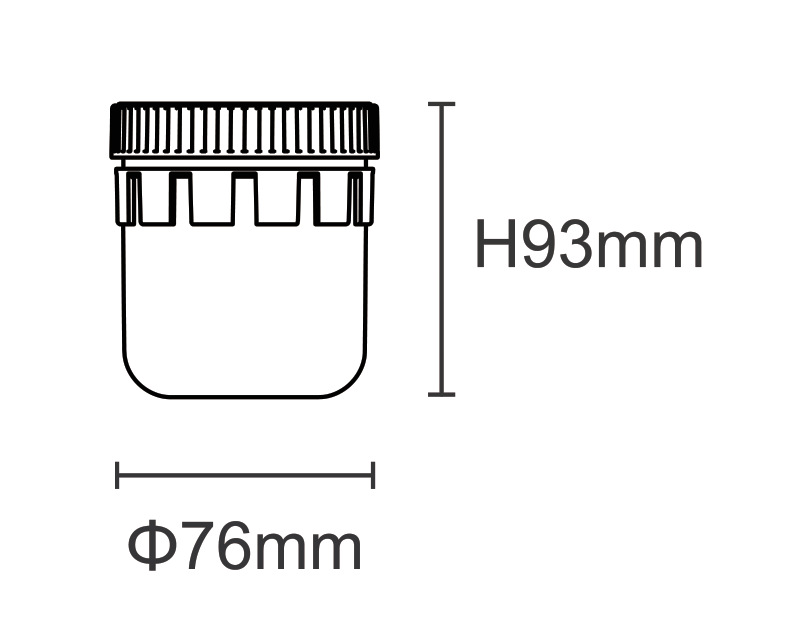

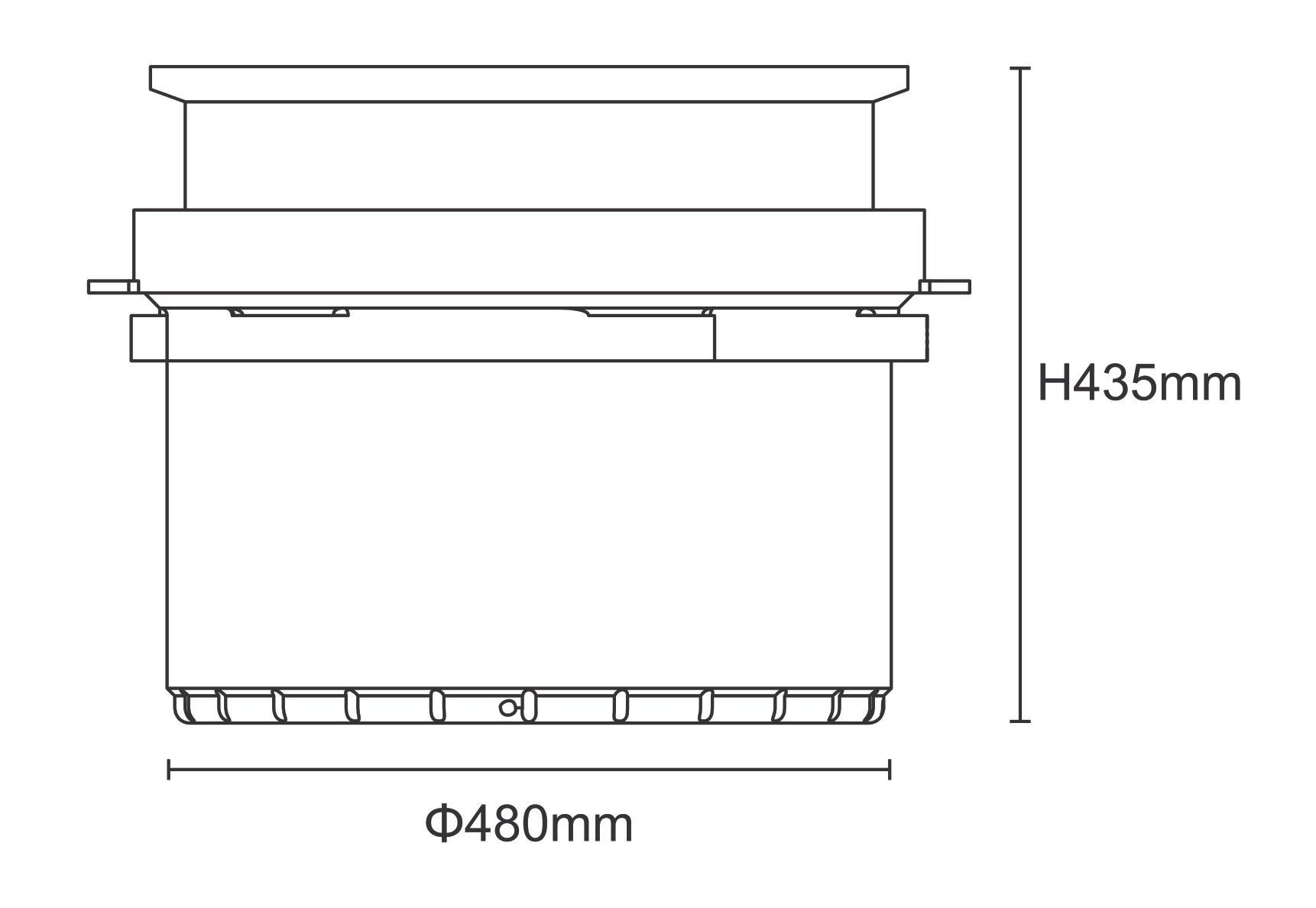

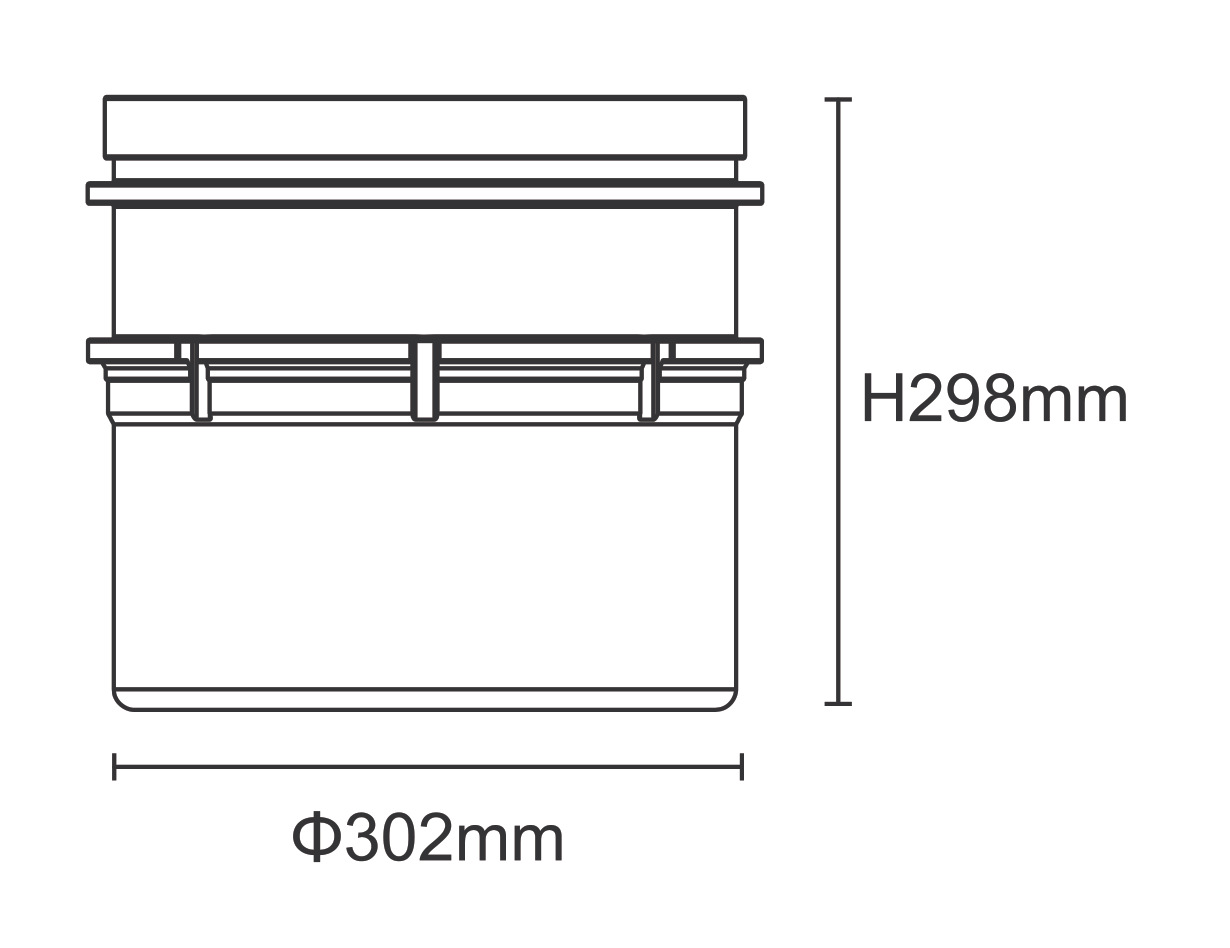

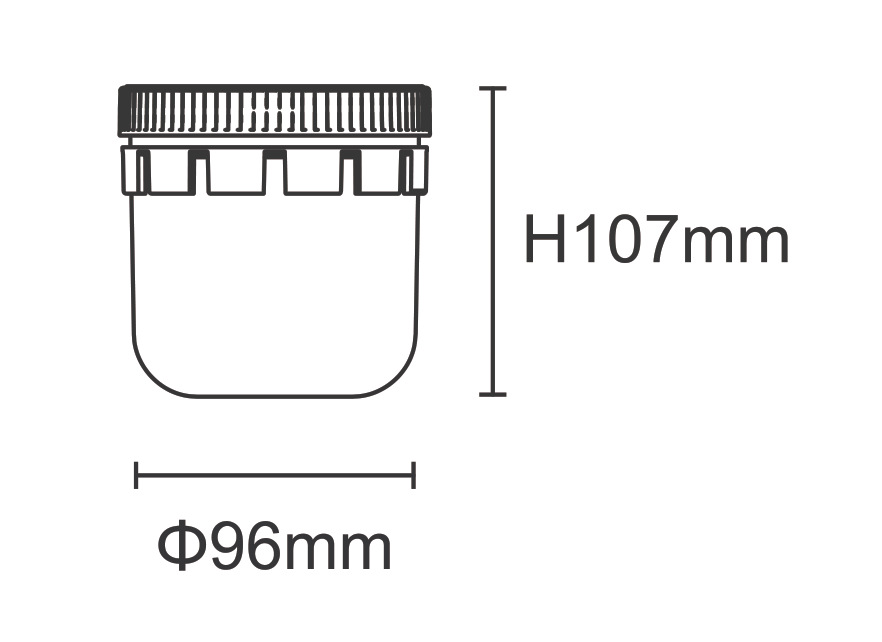

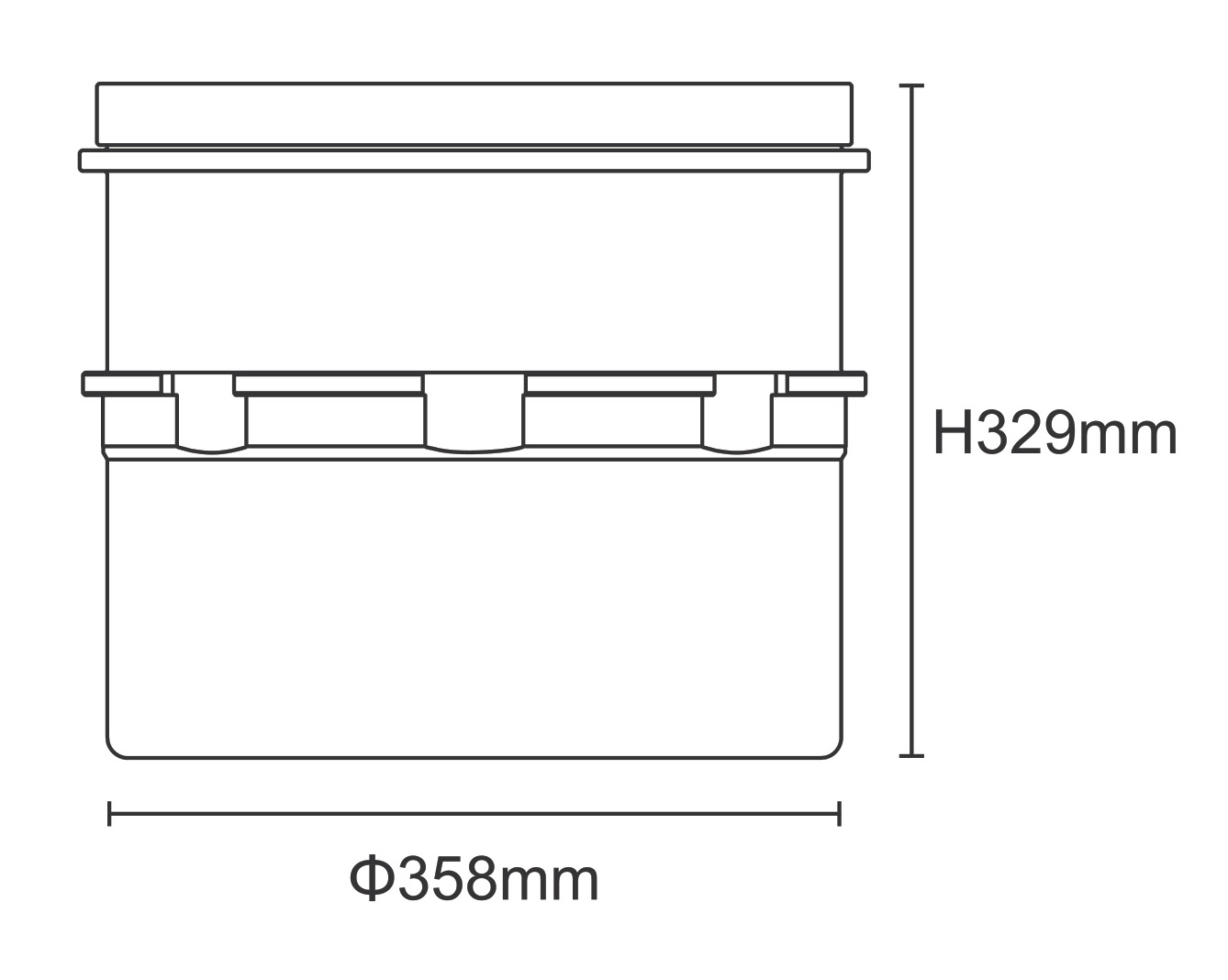

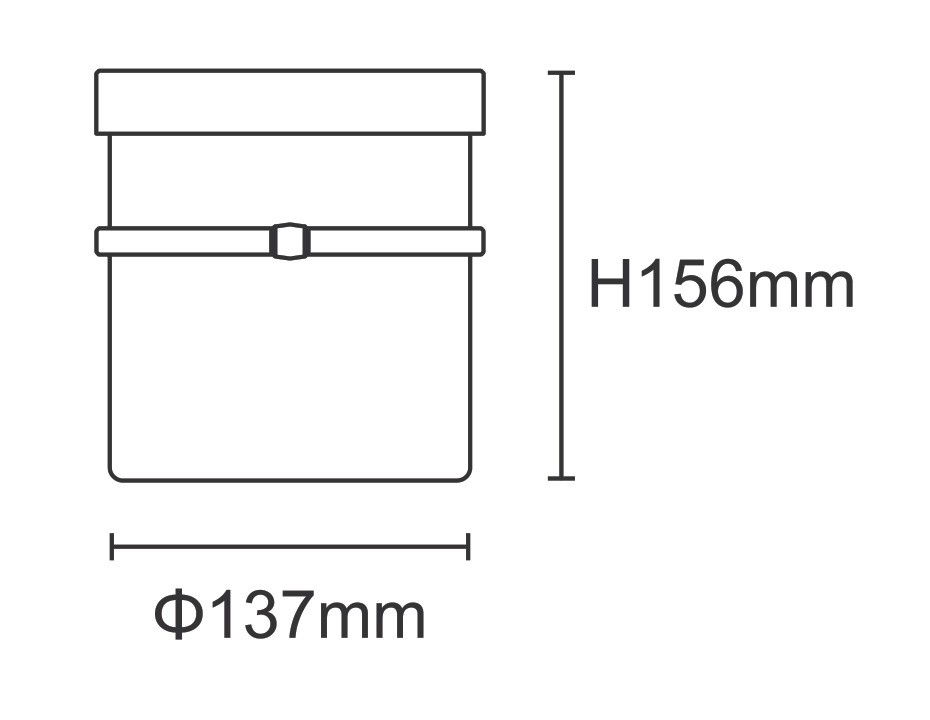

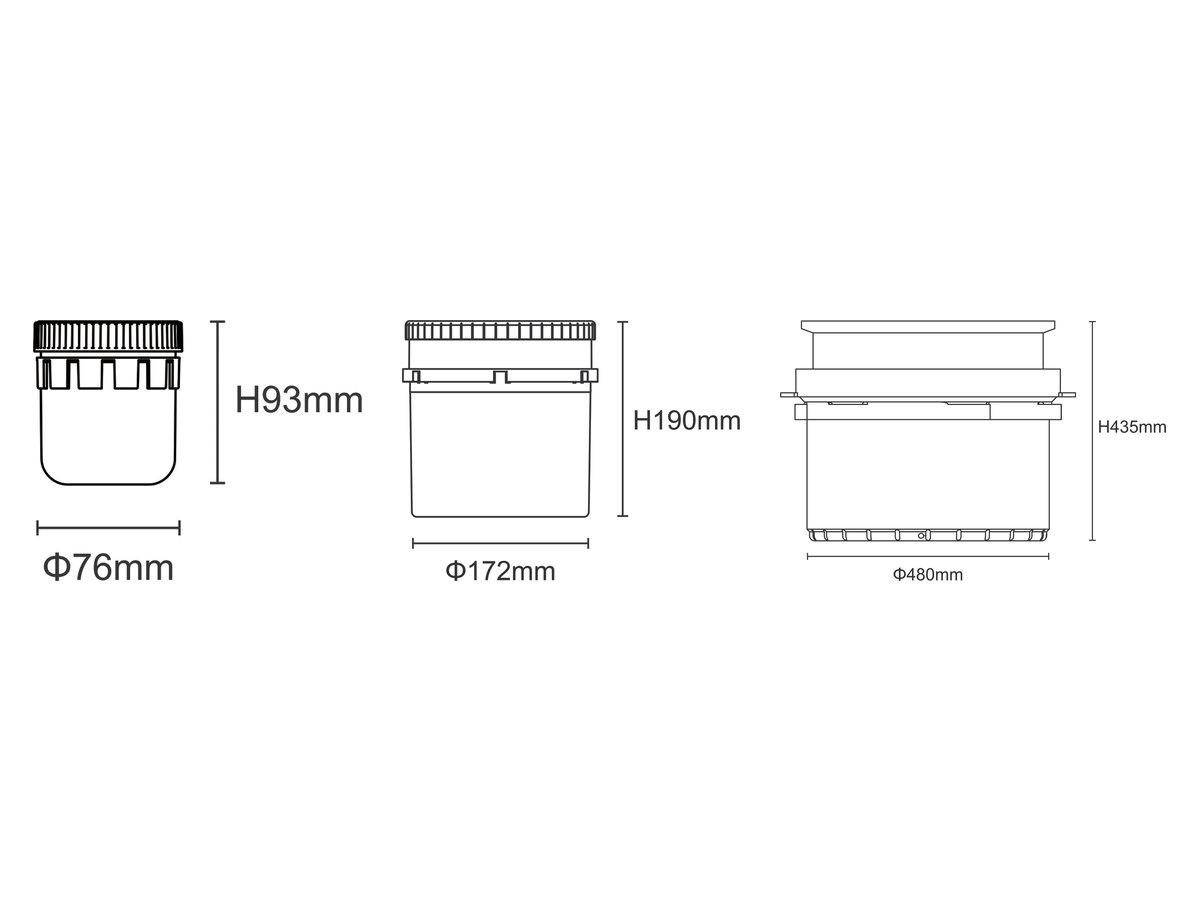

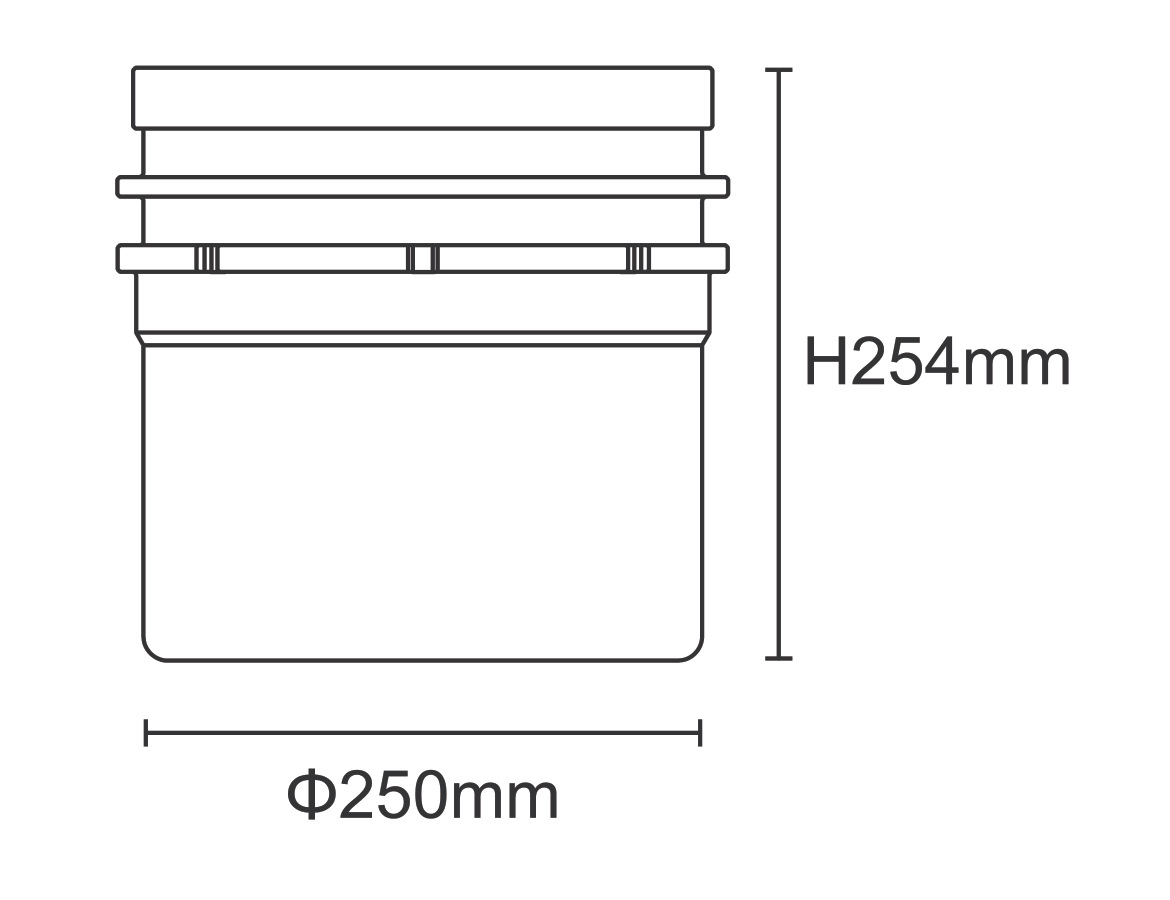

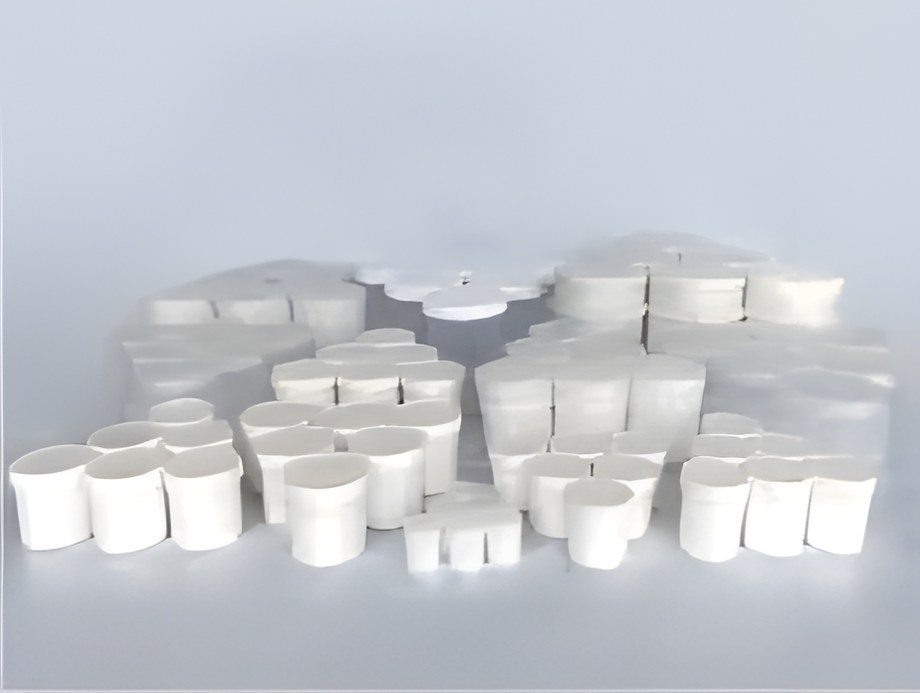

Стандартные стаканы для смесителей
Девять размеров, от 350 мл до 65 л. Запасной стакан нужен, чтобы готовить следующую загрузку, пока идёт цикл.
Открыть в каталоге

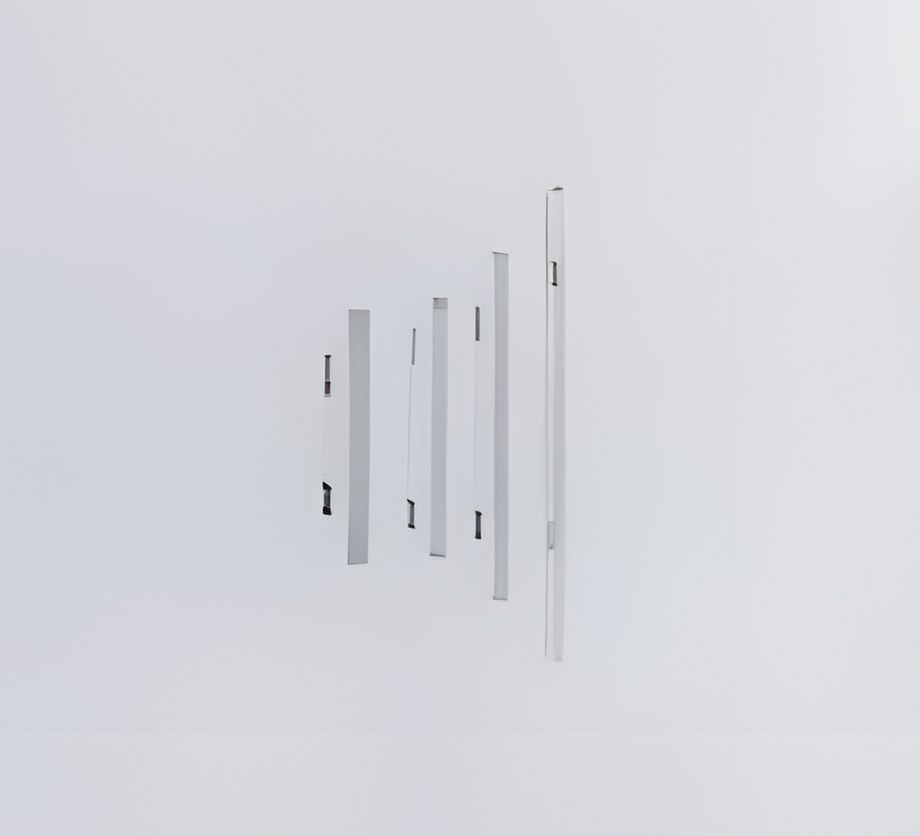

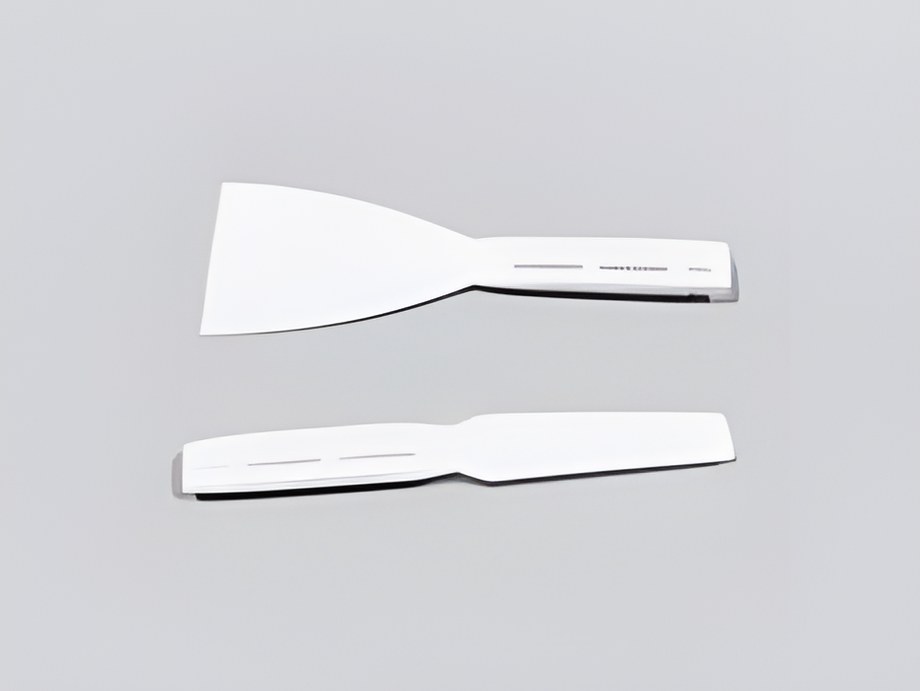

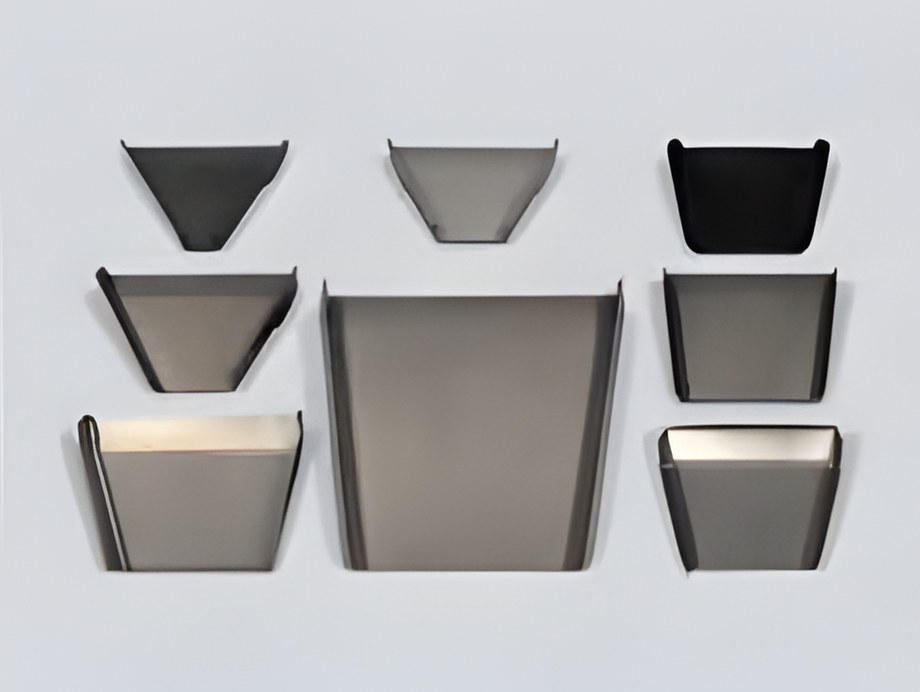

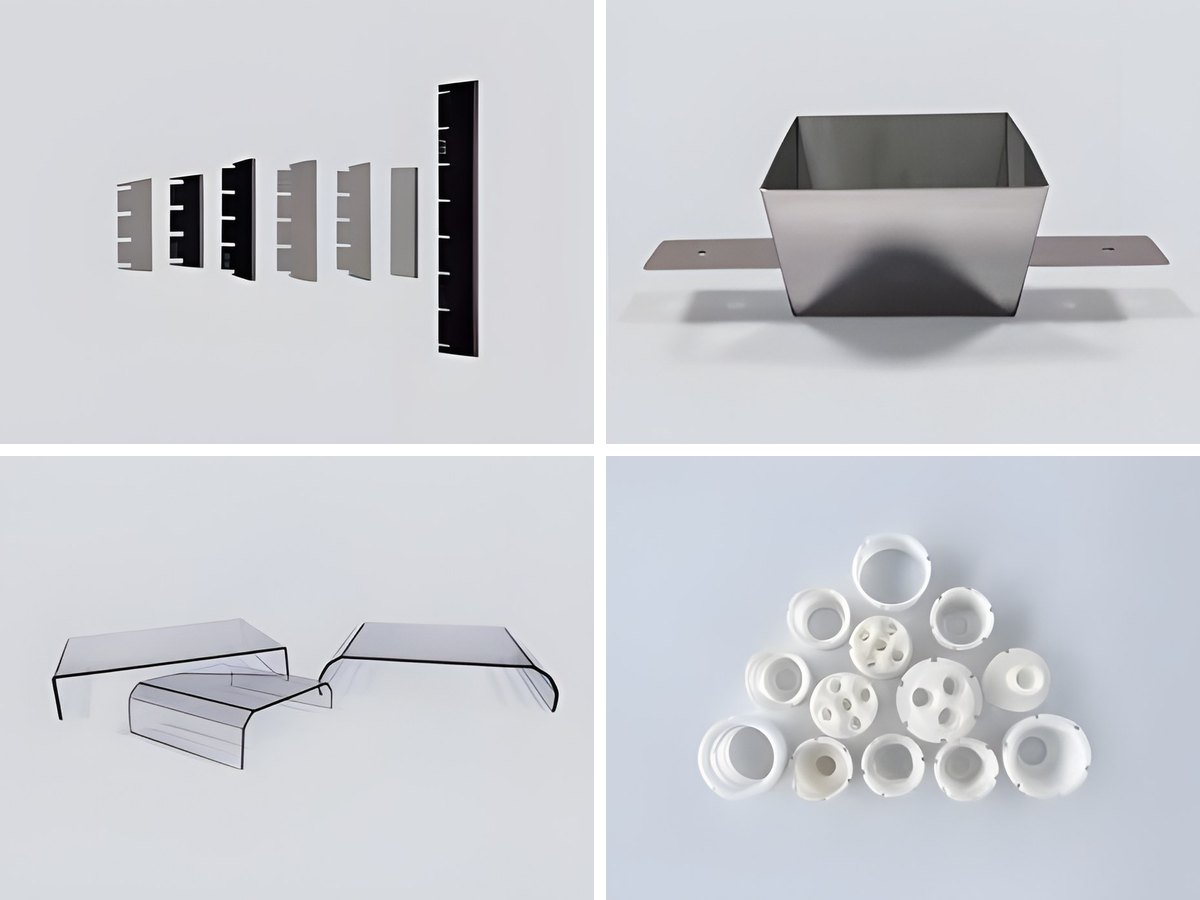

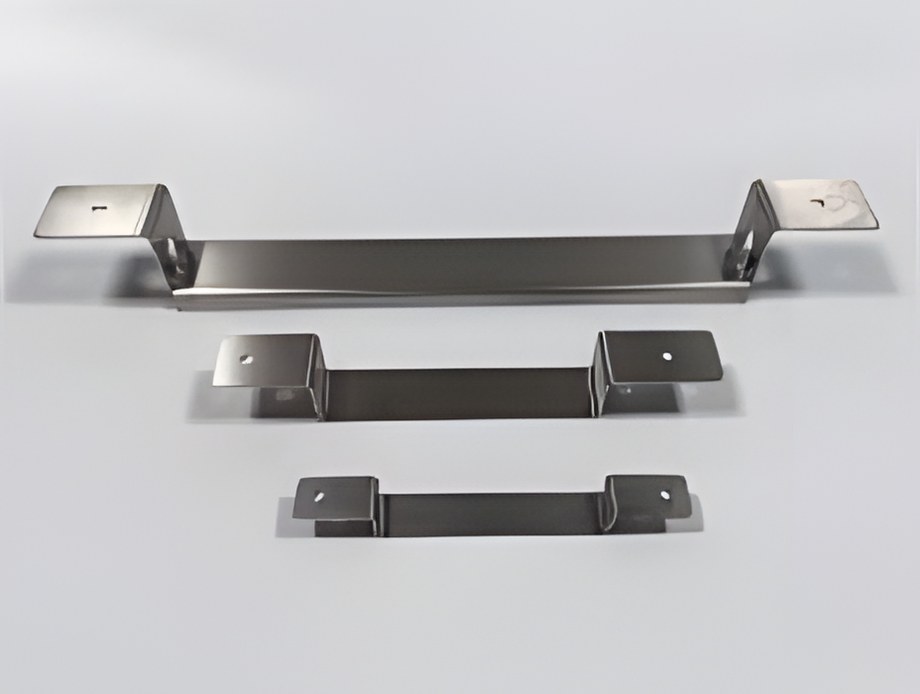

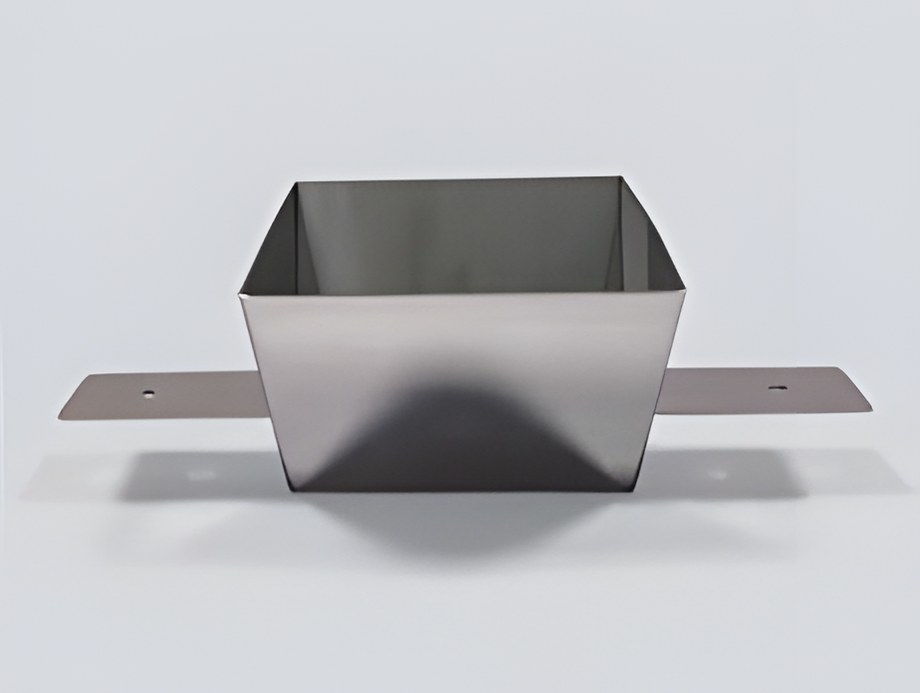

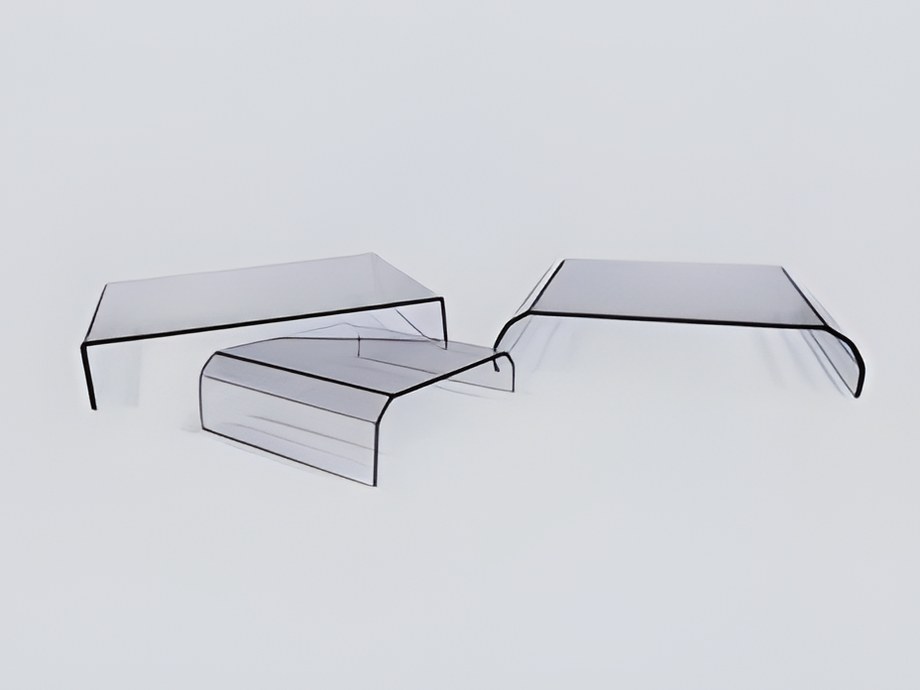

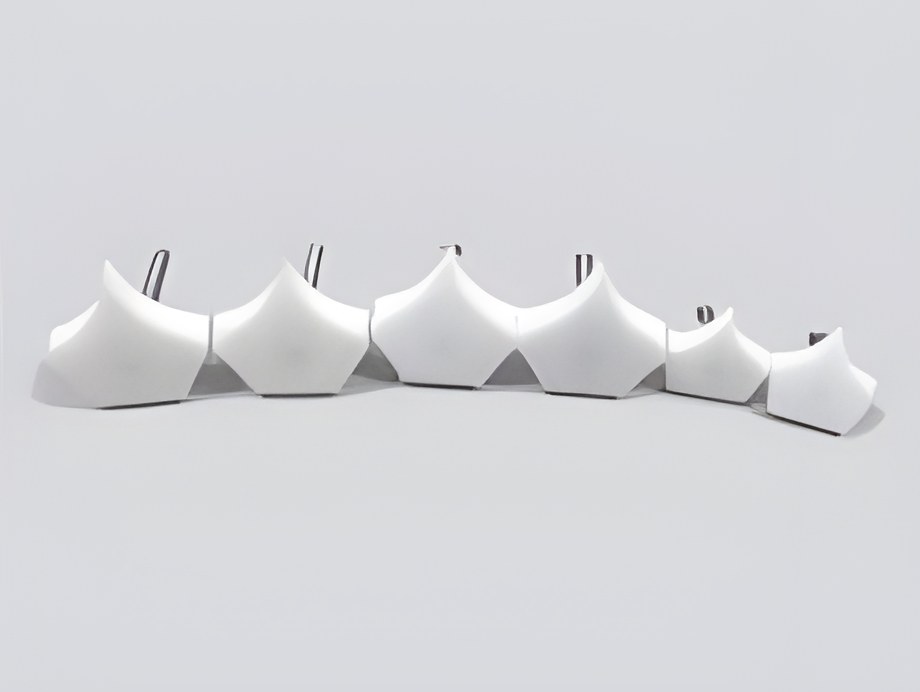

Запчасти и оснастка

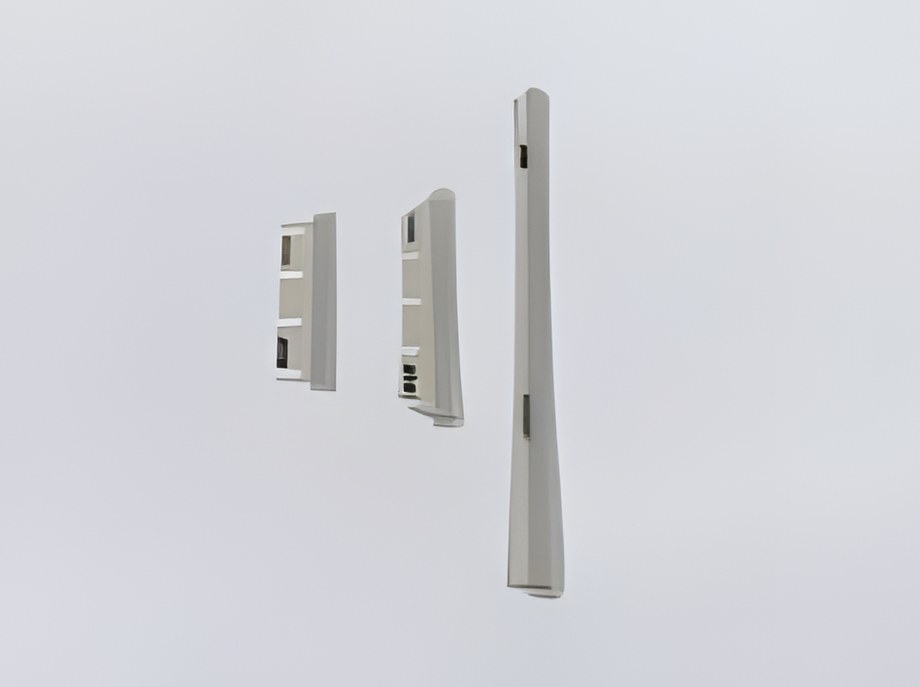

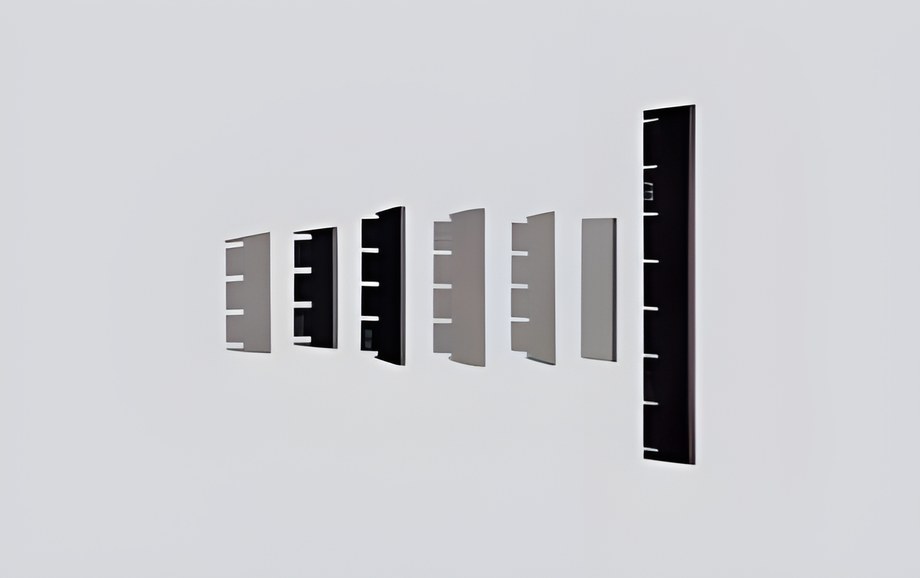

Ножи для мельниц бывают стальные, керамические и пластиковые. Есть держатели, бункеры, крышки и запасные стаканы, их можно заказать вместе с машиной или отдельно.
Открыть в каталогеКаталог: 61 позиция
Каждая машина, стакан и деталь стоит здесь отдельной позицией, с фото из каталога производителя и таблицей характеристик. Нажмите «Запросить», и позиция уйдёт в заявку вместе со ссылкой на неё. Исполнение, опции и комплектацию уточним под вашу задачу.
до 3600Планетарные смесители для лаборатории и малых партийнавеска от 3 мл, стаканы до 2 × 700 мл6 позиций · PM-180HV · PM-580HV · PM-200V и другиеСвернутьСмотреть позиции
Шесть машин для навесок, опытных составов и малых серий. Лопастей у них нет: стакан крутится вокруг своей оси и одновременно ходит по кругу внутри камеры, и паста перемешивается сама. Пузыри при этом поднимаются наверх, а с вакуумом уходят совсем. Младшая модель берёт от 3 мл и разгоняется до 3600 об/мин. У двухстаканных вращение стакана крутит отдельный двигатель. Для составов на растворителях есть взрывозащищённое исполнение.

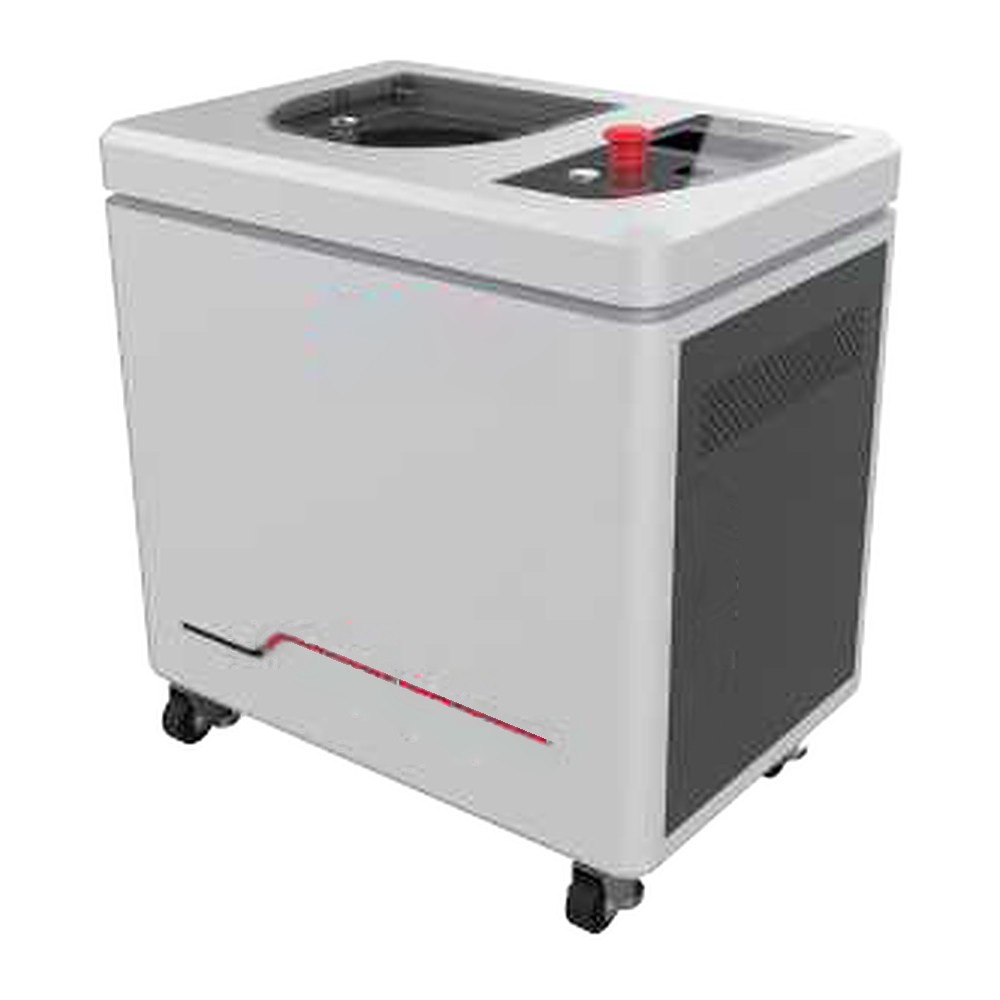

PM-180HVСкоростной смеситель на 350 мл
Самый быстрый смеситель линейки, до 3600 об/мин. Минимальная загрузка 3 мл, так что дорогую пасту не придётся замешивать с запасом. Противовес под каждую загрузку подбирать не нужно: машина балансируется сама. По данным производителя, она справляется даже с пастами вязкостью в миллионы сантипуаз.
- Стакан
- 350 мл × 1
- Загрузка за цикл
- от 3 мл до 150 мл / 150 г
- Частота вращения по орбите
- 130–3600 об/мин
- Вращение стакана вокруг оси
- жёстко связано с орбитой
- Вакуум (по заказу)
- 7,2 м³/ч, около −99 кПа
- Программы
- 20 программ, в каждой 10 шагов
- Управление
- сенсорный экран
- Защита
- останавливается при открытой крышке, вибрации, перегрузке и потере вакуума; есть аварийная кнопка
- Мощность и питание
- 1,5 кВт, 220 В, однофазная сеть 50 Гц
- Габариты (Д × Ш × В)
- 585 × 405 × 600 мм
- Масса
- 80 кг

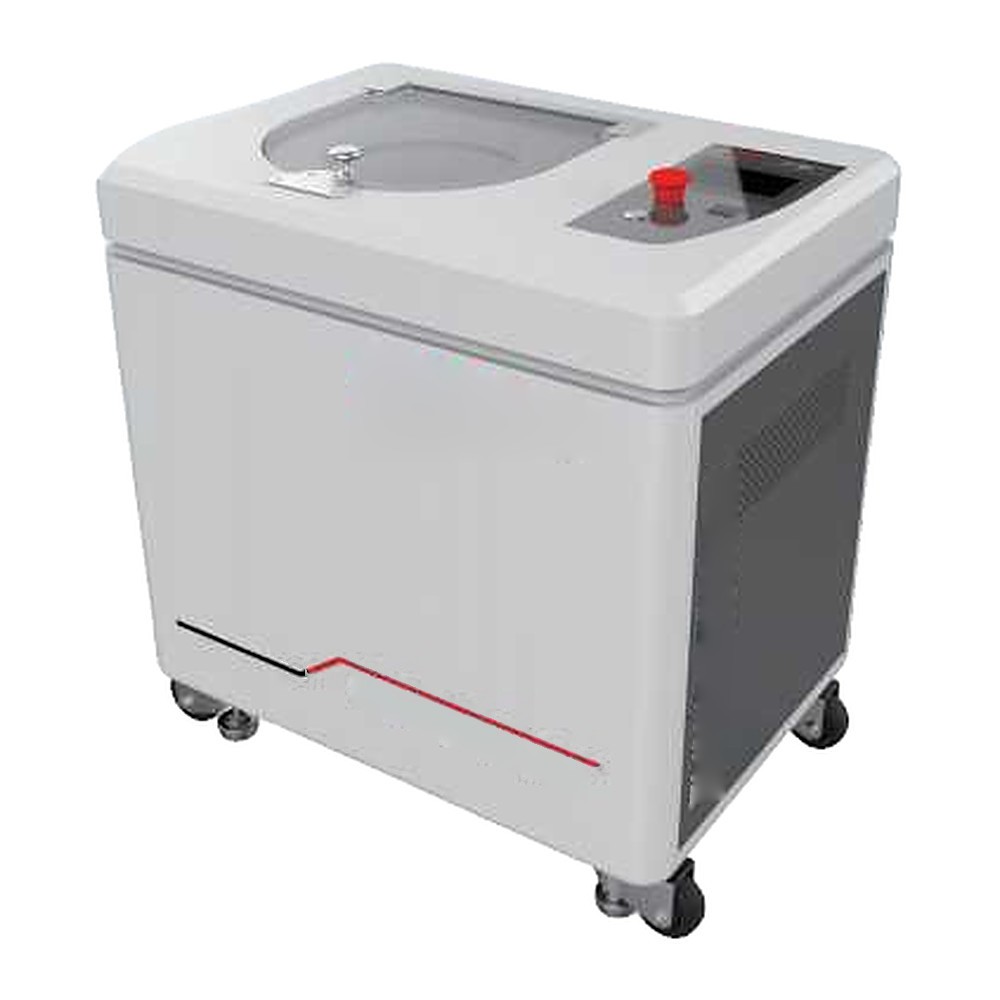

PM-580HVСкоростной смеситель на 1 л
Старшая модель в паре с PM-180HV: стакан на литр и до 500 г пасты за цикл. Программы, защита и самобалансировка те же. Его берут, когда лабораторная рецептура переходит в опытные партии.
- Стакан
- 1000 мл × 1
- Загрузка за цикл
- до 500 мл / 500 г
- Частота вращения по орбите
- 130–2700 об/мин
- Вращение стакана вокруг оси
- жёстко связано с орбитой
- Вакуум (по заказу)
- 20 м³/ч, около −100 кПа
- Программы
- 20 программ, в каждой 10 шагов
- Управление
- сенсорный экран
- Защита
- останавливается при открытой крышке, вибрации, перегрузке и потере вакуума; есть аварийная кнопка
- Мощность и питание
- 2,3 кВт, 220 В, однофазная сеть 50 Гц
- Габариты (Д × Ш × В)
- 700 × 500 × 770 мм
- Масса
- 115 кг

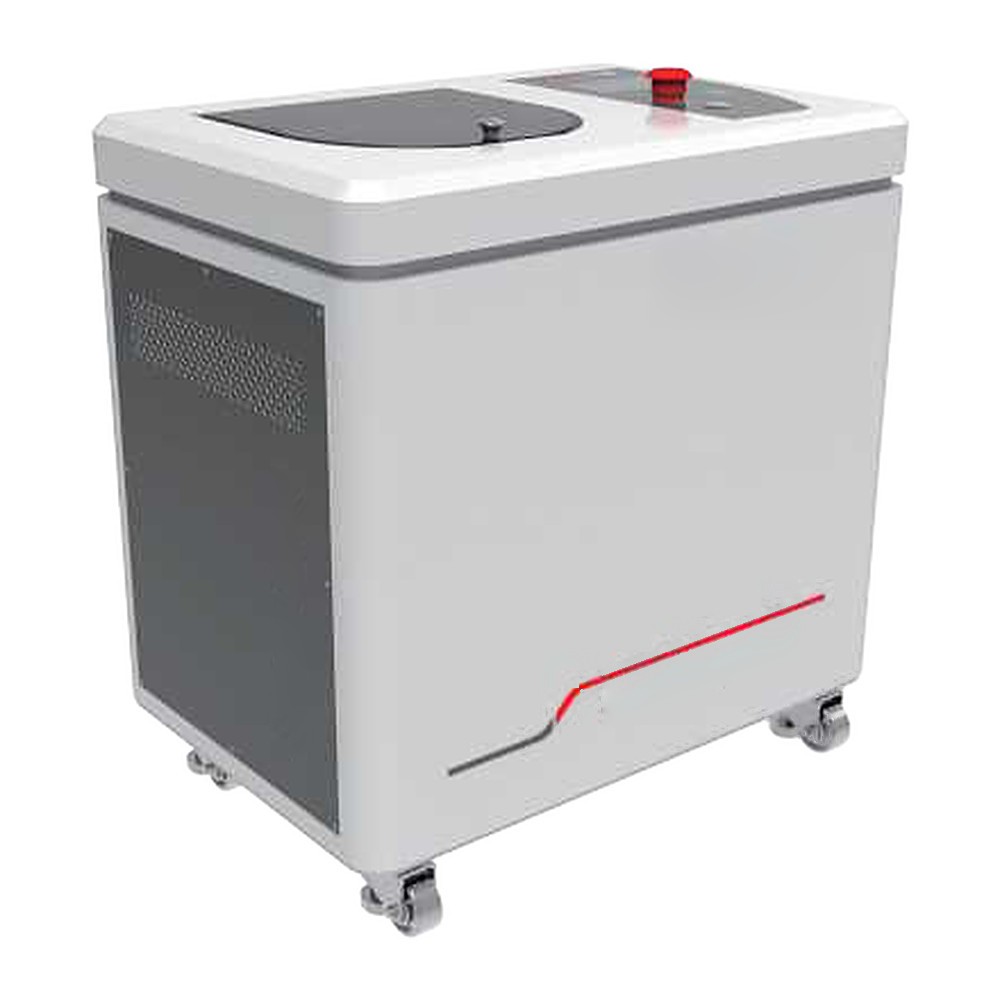

PM-200VСмеситель на 350 мл со встроенным вакуумом
Камера подвешена, поэтому машина работает тихо. Вакуумный насос встроен в корпус. В держатель можно поставить шприцы до 55 мл и дегазировать пасту прямо в них.
- Стакан
- 350 мл × 1
- Загрузка за цикл
- до 175 мл / 200 г
- Частота вращения по орбите
- 130–2500 об/мин
- Вращение стакана вокруг оси
- жёстко связано с орбитой
- Вакуум
- 7,2 м³/ч, около −99 кПа; встроен, хотя в таблице производителя отмечен как опция
- Дегазация в шприцах
- шприцы до 55 мл
- Программы
- 20 программ, в каждой 10 шагов
- Управление
- сенсорный экран
- Защита
- останавливается при открытой крышке, вибрации, перегрузке и потере вакуума; есть аварийная кнопка
- Мощность и питание
- 1,5 кВт, 220 В, однофазная сеть 50 Гц
- Габариты (Д × Ш × В)
- 585 × 405 × 650 мм
- Масса
- 80 кг

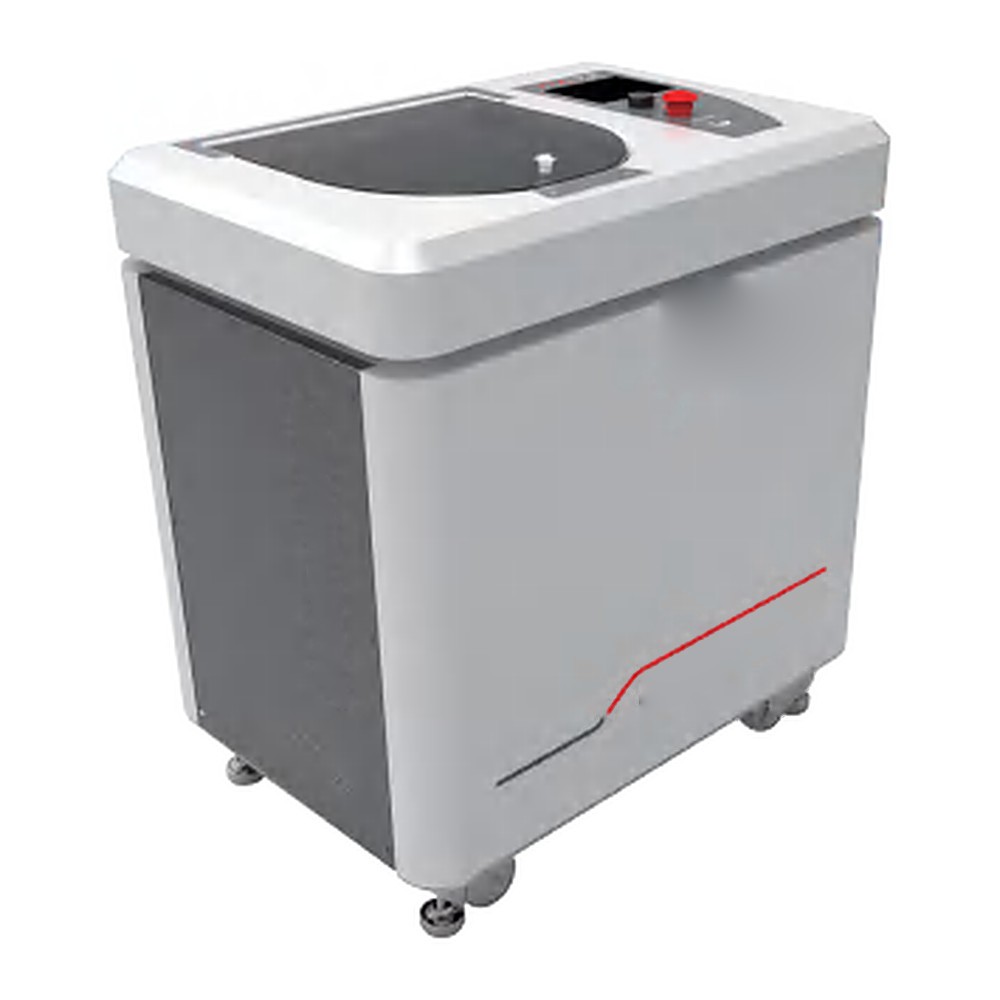

PM-350VSСмеситель на два стакана по 350 мл
Вращение стакана здесь крутит отдельный двигатель, поэтому соотношение двух движений меняется плавно. Так подбирают режим для паст с наночастицами, где важно, насколько сильно сдвигать массу и насколько она нагреется. По данным производителя, по заказу есть взрывозащищённое исполнение и воздушное охлаждение.
- Стаканы
- 350 мл × 2
- Загрузка за цикл
- 175 мл × 2 / 350 г × 2
- Частота вращения по орбите
- 130–3000 об/мин
- Вращение стакана вокруг оси
- регулируется, у стакана свой двигатель
- Вакуум (по заказу)
- 20 м³/ч, около −100 кПа
- Программы
- 20 программ, в каждой 10 шагов
- Управление
- сенсорный экран
- Защита
- останавливается при открытой крышке, вибрации, перегрузке и потере вакуума; есть аварийная кнопка
- Мощность и питание
- 1,75 кВт, 220 В, однофазная сеть 50 Гц
- Габариты (Д × Ш × В)
- 730 × 510 × 790 мм
- Масса
- 125 кг

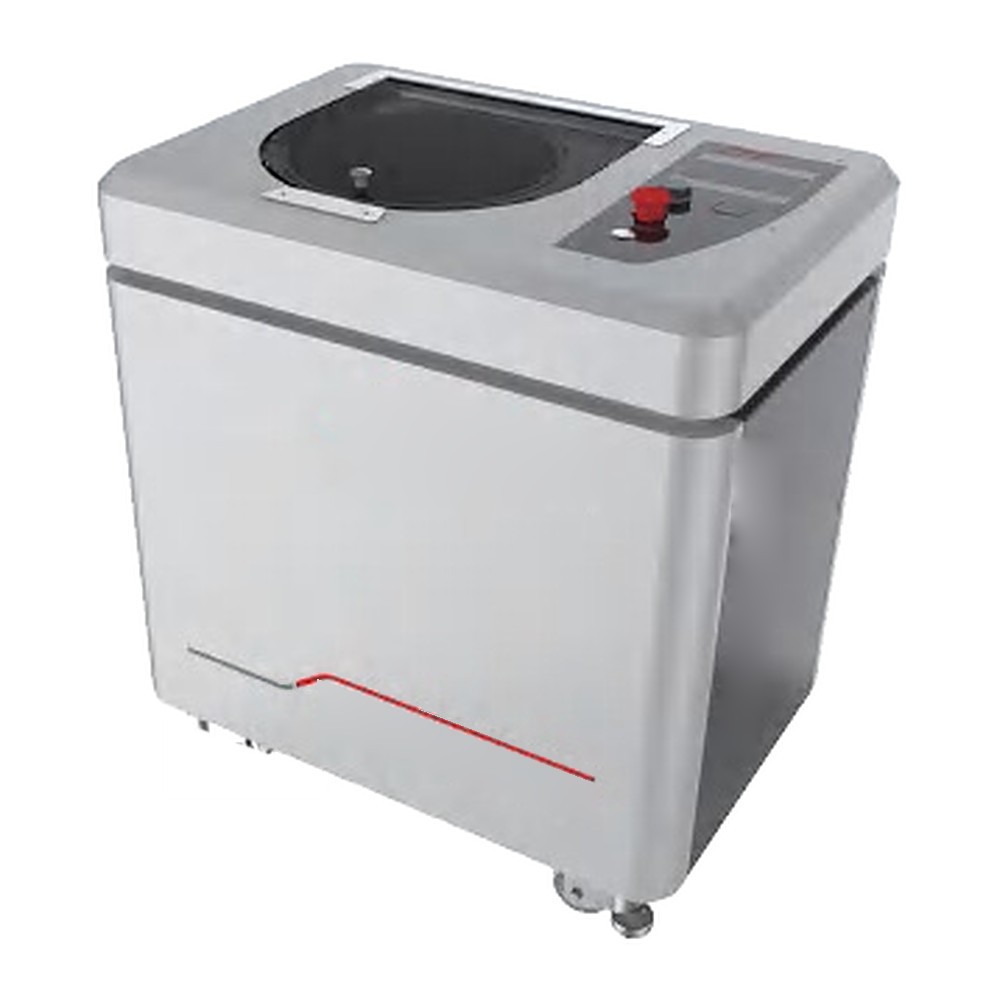

PM-700VSСмеситель на два стакана по 700 мл
Корпус и привод как у PM-350VS, но стаканы вдвое больше: в каждый входит до 700 г пасты. Вращение стакана регулируется отдельно. По данным производителя, по заказу есть взрывозащищённое исполнение и воздушное охлаждение.
- Стаканы
- 700 мл × 2
- Загрузка за цикл
- 350 мл × 2 / 700 г × 2
- Частота вращения по орбите
- 130–3000 об/мин
- Вращение стакана вокруг оси
- регулируется, у стакана свой двигатель
- Вакуум (по заказу)
- 20 м³/ч, около −100 кПа
- Программы
- 20 программ, в каждой 10 шагов
- Управление
- сенсорный экран
- Защита
- останавливается при открытой крышке, вибрации, перегрузке и потере вакуума; есть аварийная кнопка
- Мощность и питание
- 2 кВт, 220 В, однофазная сеть 50 Гц
- Габариты (Д × Ш × В)
- 730 × 510 × 790 мм
- Масса
- 130 кг

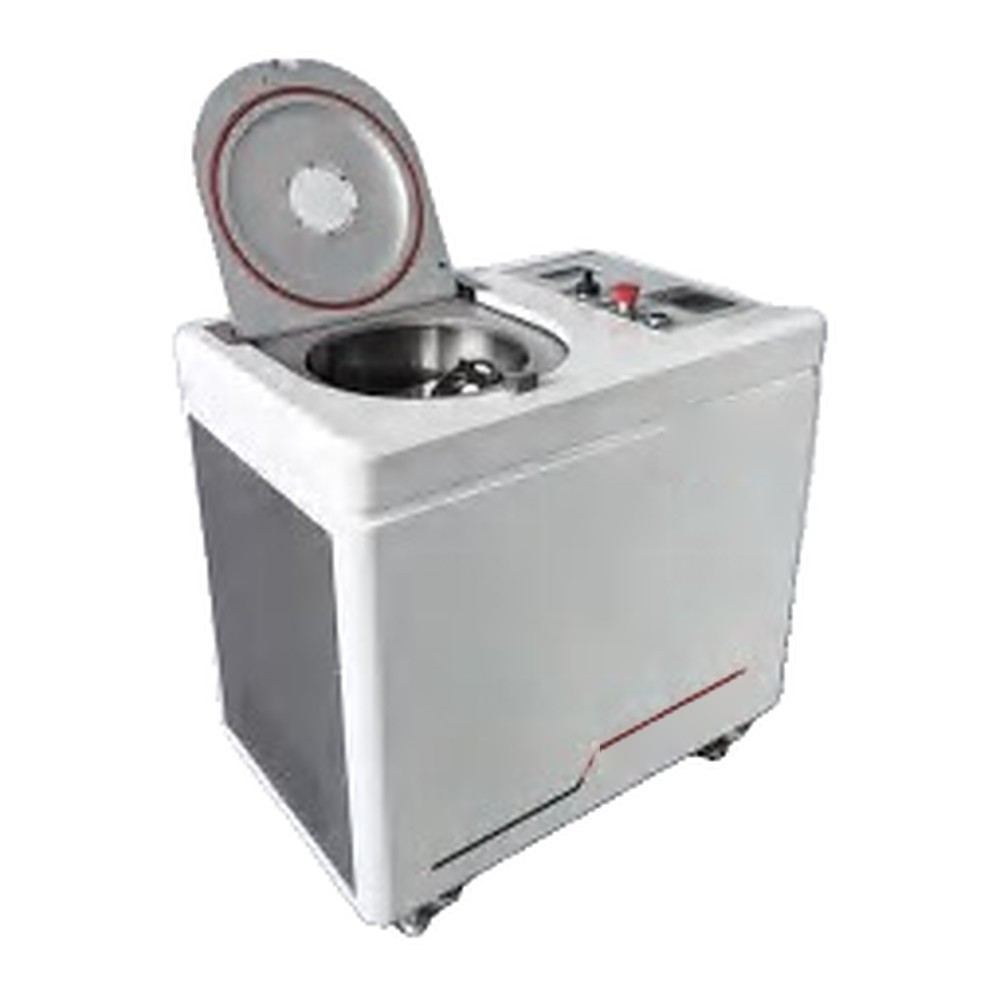

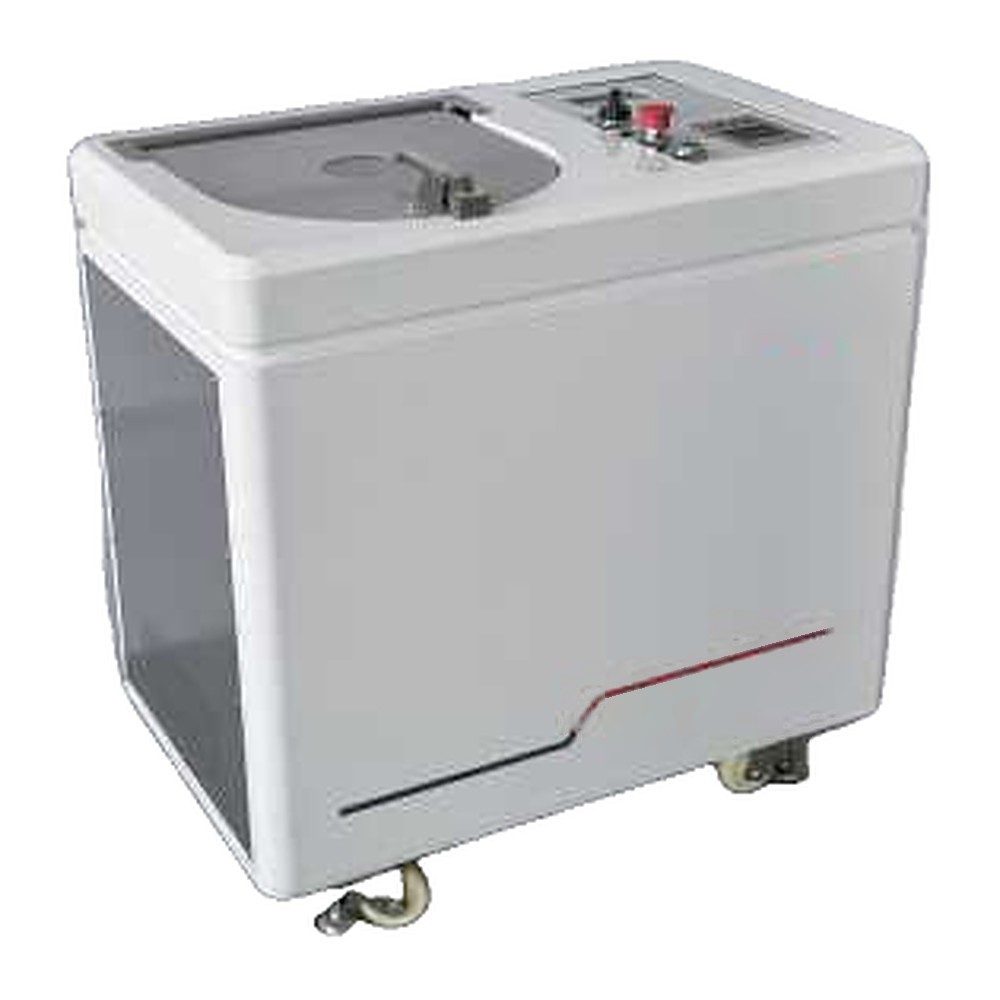

PM-EXВзрывозащищённый смеситель
Для составов на горючих растворителях. По данным производителя, камера герметична и заполняется инертным газом, при росте давления срабатывает сброс, при перегреве машина отключается. Взрывозащита сертифицирована по китайским нормам. Российской маркировки Ex и сертификата по ТР ТС 012/2011 в документах производителя нет. Если машина пойдёт во взрывоопасную зону, возможность сертификации проверим до заказа.
- Исполнение
- камера герметичная, заполняется инертным газом
- Защита
- сброс избыточного давления, отключение при перегреве
- Дегазация
- вакуум −0,1 МПа, цикл 2–5 минут
- Документы
- китайский сертификат взрывозащиты — по данным производителя
- Объём и мощность
- в каталоге не указаны, подбираем под задачу

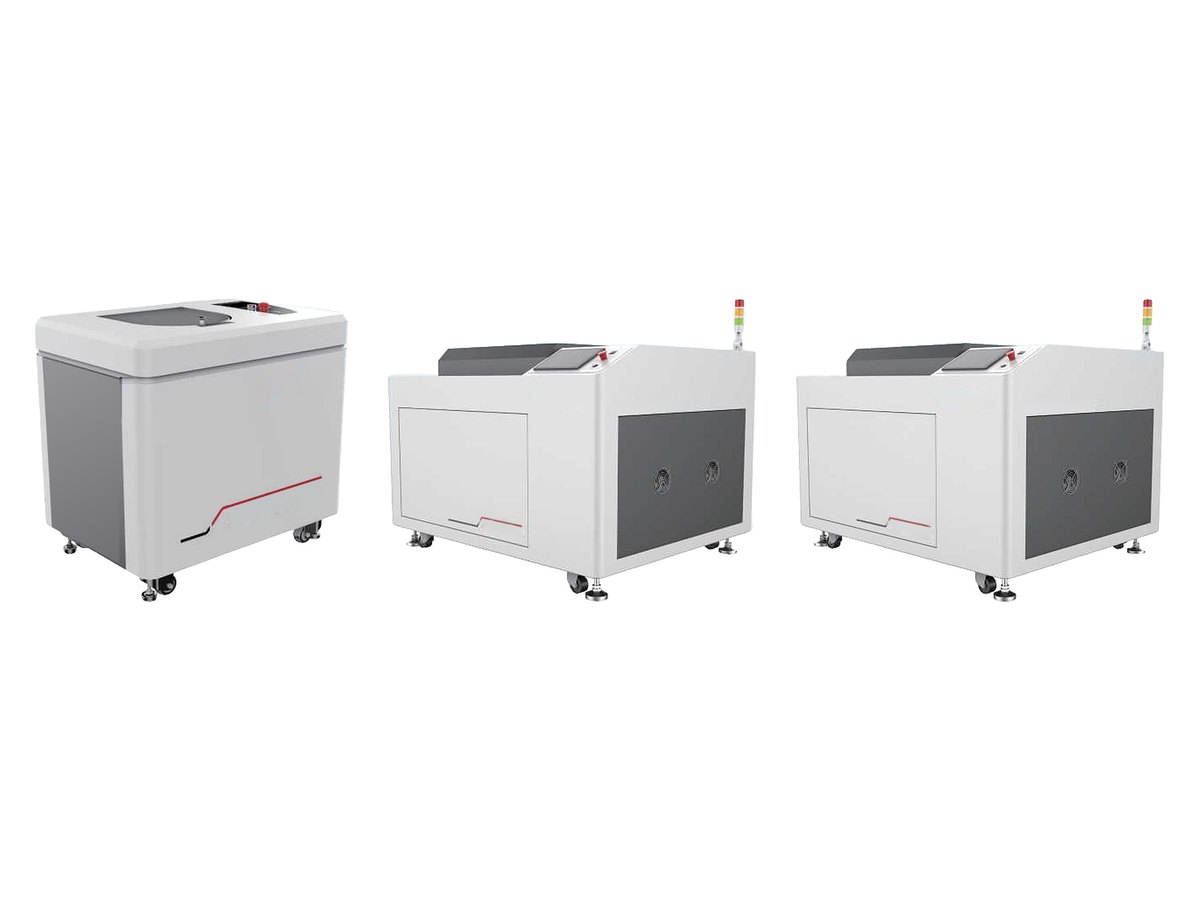

до 50 кгПланетарные смесители для производстваот 2 × 2 до 2 × 50 кг за цикл6 позиций · PM-4000VS · PM-7000VS · PM-20000VS и другиеСвернутьСмотреть позиции
Шесть машин для серийного выпуска. Младшая смешивает по 2 кг в двух стаканах, старшая — роботизированная ячейка, которая за 20 минут готовит 100 кг пасты. У всех вакуум до −100 кПа и 20 программ по 10 шагов. Машина остановится сама, если открыть крышку, если появится вибрация, перегрузка или упадёт вакуум. У старших моделей вакуумный насос стоит отдельно, есть охлаждение, а крышка открывается автоматически, чтобы стаканы мог ставить манипулятор.

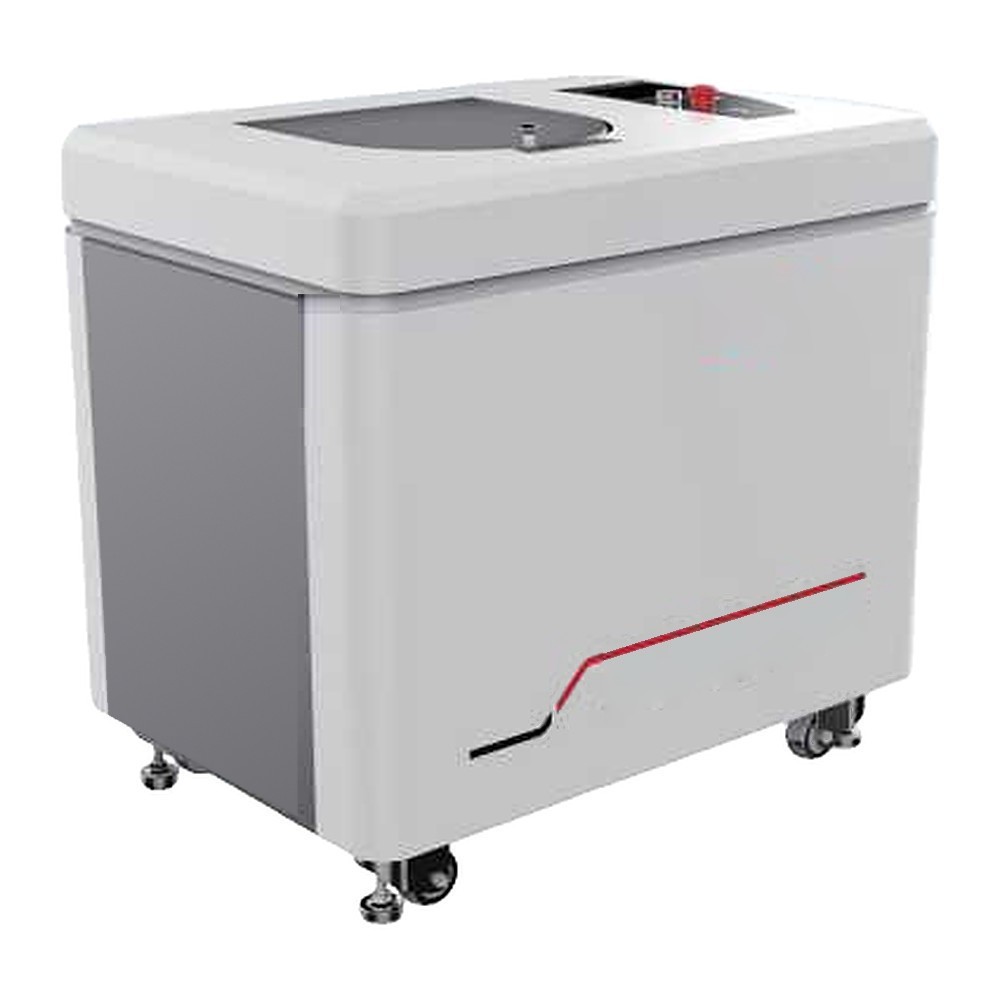

PM-4000VSПроизводственный смеситель на 2 × 2 кг
С него начинают переход от лаборатории к производству: два стакана, в каждом до 2 кг пасты. Вращение стакана регулируется отдельно. Шприцы до 300 мл можно поставить в держатели и дегазировать прямо в них.
- Стаканы
- 1500 мл × 2
- Загрузка за цикл
- 750 мл × 2 / 2000 г × 2
- Частота вращения по орбите
- 150–1440 об/мин
- Вращение стакана вокруг оси
- регулируется, у стакана свой двигатель
- Вакуум (по заказу)
- 28 м³/ч, около −100 кПа
- Дегазация в шприцах
- шприцы до 300 мл
- Программы
- 20 программ, в каждой 10 шагов
- Управление
- сенсорный экран
- Защита
- останавливается при открытой крышке, вибрации, перегрузке и потере вакуума; есть аварийная кнопка
- Мощность и питание
- 4 кВт, 380 В, трёхфазная сеть 50 Гц
- Габариты (Д × Ш × В)
- 880 × 625 × 820 мм
- Масса
- 210 кг

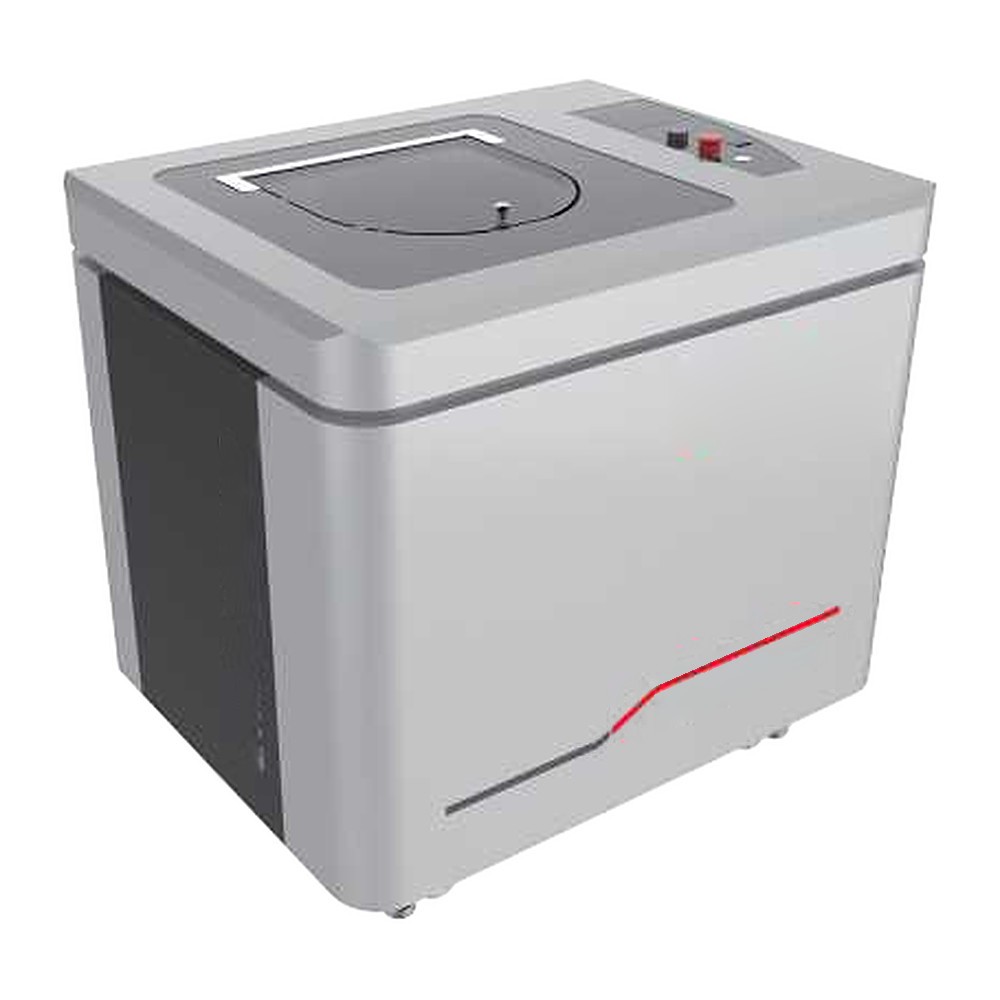

PM-7000VSПроизводственный смеситель на 2 × 4 кг
Два стакана по 4 кг. Шприцы и картриджи до 600 мл (12 унций) дегазирует прямо в держателях. Вакуумный насос стоит отдельно от машины. По данным производителя, по заказу есть взрывозащищённое исполнение и воздушное охлаждение.
- Стаканы
- 4000 мл × 2
- Загрузка за цикл
- 2000 мл × 2 / 4000 г × 2
- Частота вращения по орбите
- 150–1440 об/мин
- Вращение стакана вокруг оси
- регулируется, у стакана свой двигатель
- Вакуум (по заказу)
- 40 м³/ч, около −100 кПа
- Дегазация в шприцах
- шприцы и картриджи до 600 мл (12 унций)
- Программы
- 20 программ, в каждой 10 шагов
- Управление
- сенсорный экран
- Защита
- останавливается при открытой крышке, вибрации, перегрузке и потере вакуума; есть аварийная кнопка
- Мощность и питание
- 7,5 кВт, 380 В, трёхфазная сеть 50 Гц
- Габариты (Д × Ш × В)
- 1000 × 800 × 930 мм; вакуумный насос 690 × 370 × 450 мм
- Масса
- 300 кг; вакуумный насос 65 кг

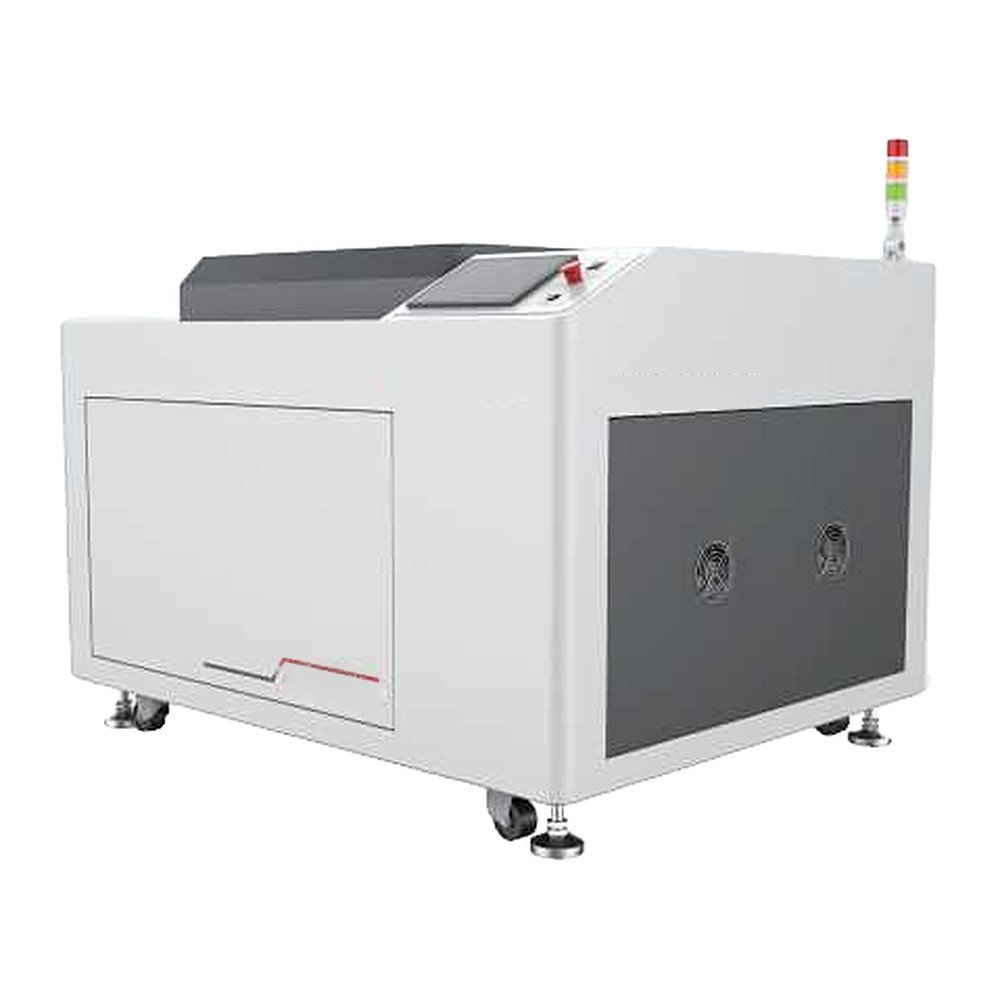

PM-20000VSПромышленный смеситель на 2 × 10 кг
Промышленная машина на два стакана по 10 кг, вакуумный насос вынесен отдельно. В держатели встают крупные шприцы до 2600 мл. По данным производителя, по заказу её делают взрывозащищённой, с воздушным или водяным охлаждением, а также в медицинском исполнении.
- Стаканы
- 11 л × 2
- Загрузка за цикл
- 5,5 л × 2 / 10 кг × 2
- Частота вращения по орбите
- 100–800 об/мин
- Вращение стакана вокруг оси
- жёстко связано с орбитой или регулируется — на выбор
- Вакуум (по заказу)
- 65 м³/ч, около −100 кПа
- Дегазация в шприцах
- шприцы до 2600 мл
- Программы
- 20 программ, в каждой 10 шагов
- Управление
- сенсорный экран
- Защита
- останавливается при открытой крышке, вибрации, перегрузке и потере вакуума; есть аварийная кнопка
- Мощность и питание
- 17 кВт на два двигателя, 380 В, трёхфазная пятипроводная сеть 50 Гц
- Габариты (Д × Ш × В)
- 1430 × 1200 × 1130 мм; вакуумный насос 690 × 370 × 520 мм
- Масса
- 880 кг; вакуумный насос 65 кг
PM-30000VSПромышленный смеситель на 2 × 15 кг
Старшая модель в паре с PM-20000VS. Стаканы по 18 л, в каждый входит до 15 кг пасты, привод на 40 кВт. Опции те же: взрывозащита, воздушное или водяное охлаждение и медицинское исполнение, всё по данным производителя.
- Стаканы
- 18 л × 2
- Загрузка за цикл
- 9 л × 2 / 15 кг × 2
- Частота вращения по орбите
- 100–800 об/мин
- Вращение стакана вокруг оси
- жёстко связано с орбитой или регулируется — на выбор
- Вакуум (по заказу)
- 65 м³/ч, около −100 кПа
- Дегазация в шприцах
- шприцы до 2600 мл
- Программы
- 20 программ, в каждой 10 шагов
- Управление
- сенсорный экран
- Защита
- останавливается при открытой крышке, вибрации, перегрузке и потере вакуума; есть аварийная кнопка
- Мощность и питание
- 40 кВт на два двигателя, 380 В, трёхфазная пятипроводная сеть 50 Гц
- Габариты (Д × Ш × В)
- 1660 × 1300 × 1140 мм; вакуумный насос 690 × 370 × 520 мм
- Масса
- 1050 кг; вакуумный насос 65 кг
PM-40000VSПромышленный смеситель на 2 × 20 кг
Самый крупный смеситель в отдельном корпусе: 2 × 20 кг за цикл. Крышка открывается сама, поэтому загрузку можно доверить манипулятору. По данным производителя, по заказу есть взрывозащищённое исполнение, воздушное или водяное охлаждение и медицинское исполнение.
- Стаканы
- 30 л × 2
- Загрузка за цикл
- 15 л × 2 / 20 кг × 2
- Частота вращения по орбите
- 100–700 об/мин
- Вращение стакана вокруг оси
- жёстко связано с орбитой или регулируется — на выбор
- Вакуум (по заказу)
- 65 м³/ч, около −100 кПа
- Крышка
- открывается сама, можно загружать манипулятором
- Программы
- 20 программ, в каждой 10 шагов
- Управление
- сенсорный экран
- Защита
- останавливается при открытой крышке, вибрации, перегрузке и потере вакуума; есть аварийная кнопка
- Мощность и питание
- 76 кВт на два двигателя, 380 В, трёхфазная пятипроводная сеть 50 Гц
- Габариты (Д × Ш × В)
- 2060 × 1640 × 1390 мм; вакуумный насос 690 × 370 × 520 мм
- Масса
- 2000 кг; вакуумный насос 65 кг

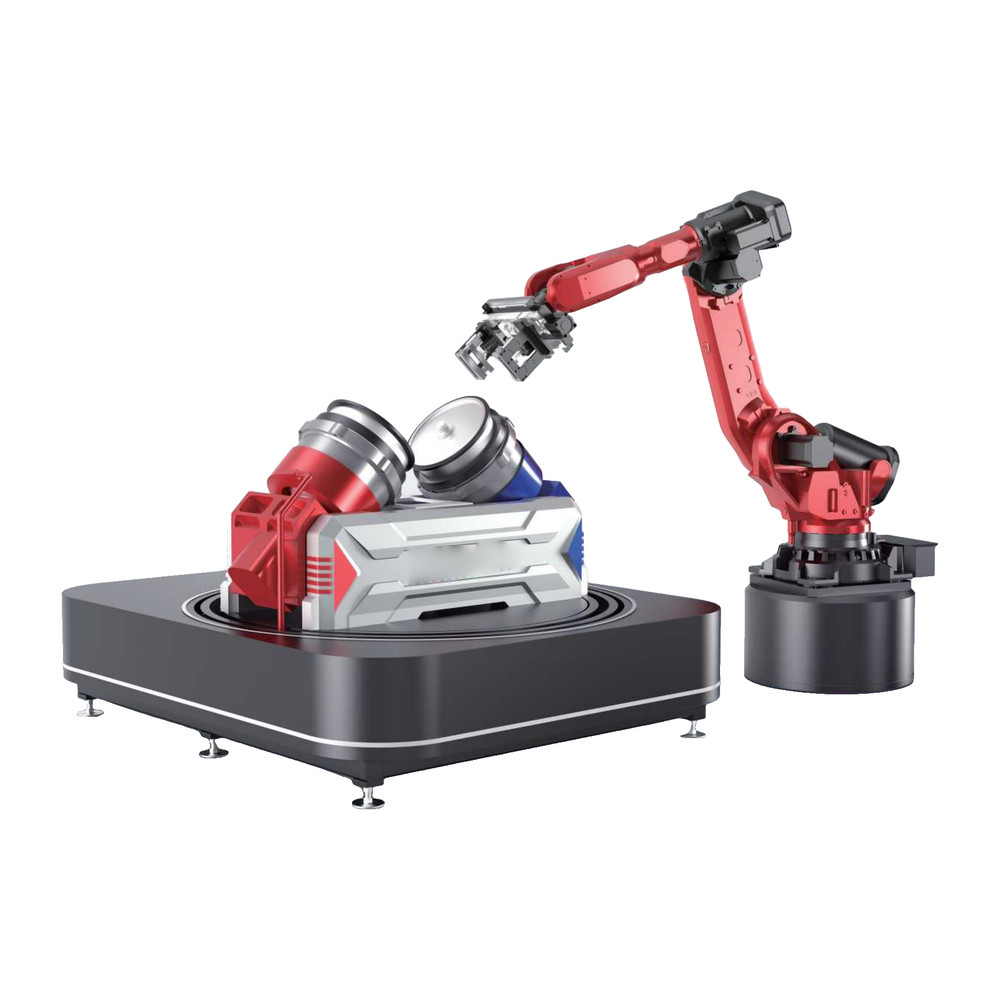

PM-100000VSРоботизированный смеситель на 2 × 50 кг
Флагман линейки: 100 кг пасты за 20 минут, и всё без лопастей и мешалок. В продукт нечему попасть, а между партиями нечего отмывать. Ёмкости ставит и снимает манипулятор, оператор у машины не нужен, данные каждой партии сохраняются (по данным производителя). Водяной контур охлаждает и подогревает ёмкости.
- Ёмкости
- 65 л × 2
- Загрузка за цикл
- 32,5 л × 2 / 50 кг × 2
- Производительность
- 100 кг за 20 минут — по данным производителя
- Частота вращения по орбите
- 100–500 об/мин
- Вращение ёмкости вокруг оси
- жёстко связано с орбитой
- Охлаждение и подогрев
- водяной контур вокруг ёмкостей
- Вакуум (по заказу)
- 40 м³/ч, около −100 кПа
- Загрузка и выгрузка
- манипулятором, без оператора
- Мощность и питание
- 77 кВт, 380 В, трёхфазная пятипроводная сеть 50 Гц
- Габариты (Д × Ш × В)
- 3300 мм (с открытой крышкой 5520 мм) × 2700 × 2070 мм
- Масса
- 5100 кг

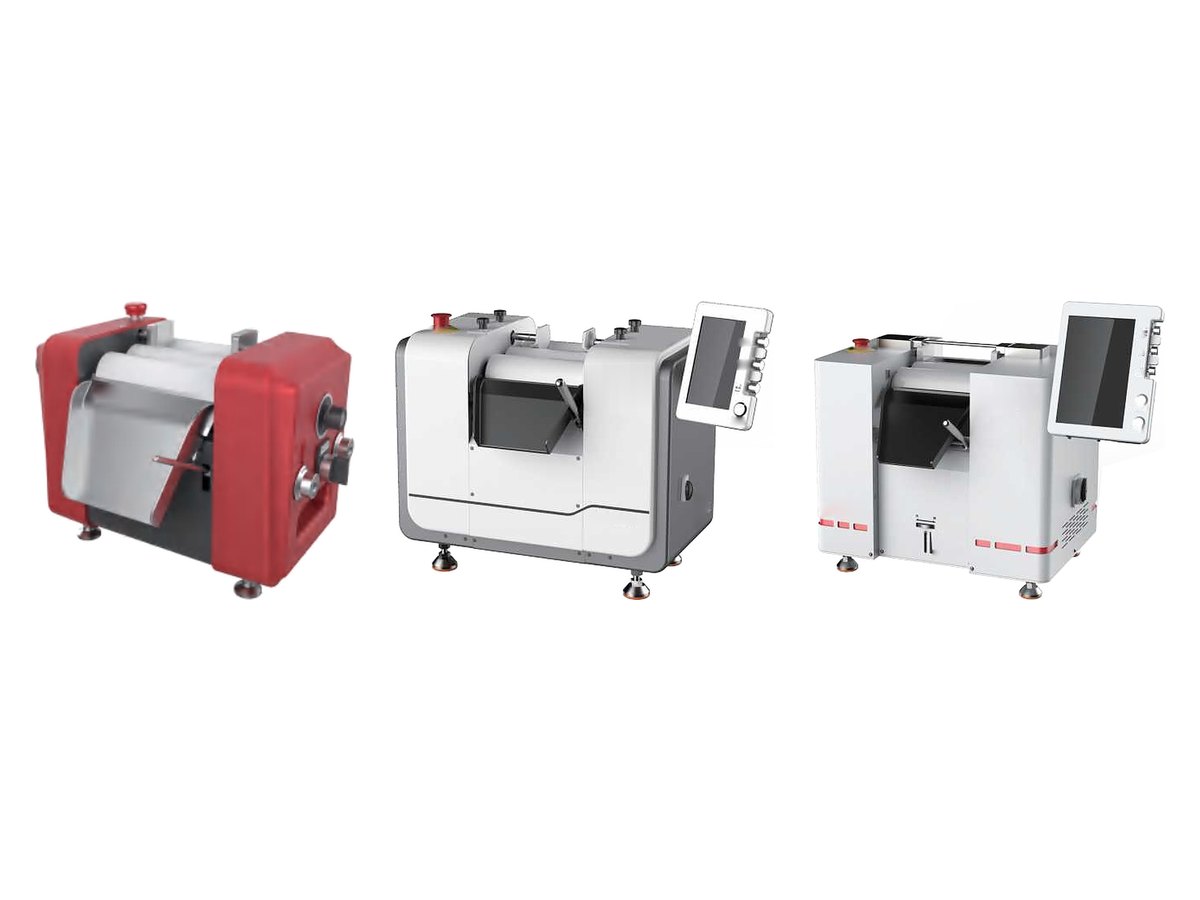

50–80 ммТрёхвалковые мельницы: настольные, валки 50–80 ммдля лаборатории и опытных партий6 позиций · TRM-50 · TRM-50T · TRM-80TS-150 и другиеСвернутьСмотреть позиции
Шесть настольных мельниц для лаборатории и опытных партий. Производительность начинается с 0,02 л/ч, соосность и прямолинейность валков держатся в пределах 2 мкм. У старших моделей зазор выставляют на экране с шагом 1 мкм, там же видны графики давления и момента. Работать можно по зазору или по давлению, а данные уходят в MES.

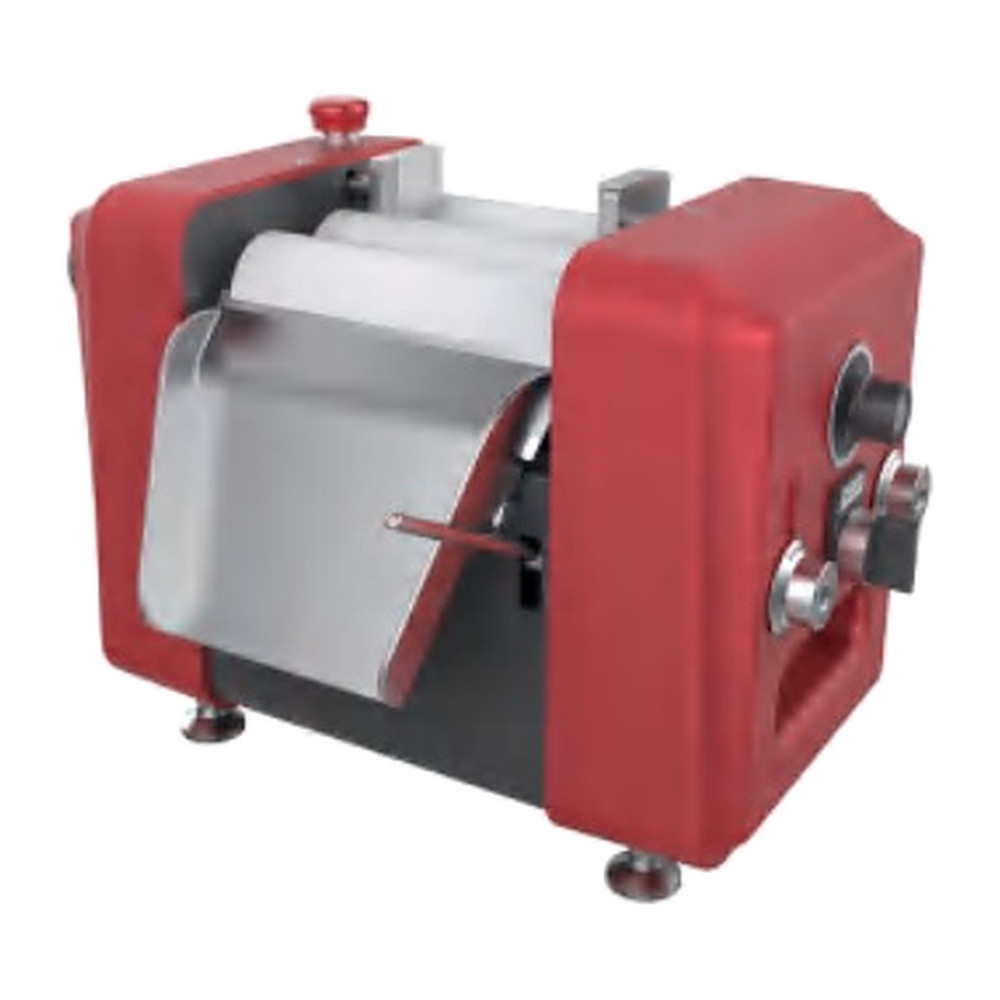

TRM-50Настольная мельница с валками 50 мм
Классическая лабораторная мельница. Валки без чёрных точек, поэтому не пачкают белые и светлые пасты. Литой корпус не боится растворителей, зазор калибруется без разборки. Скорость задаётся ручкой, есть реверс.
- Производительность
- 0,02–5 л/ч
- Валки
- Ø 50 × 150 мм
- Материал валков
- Al₂O₃ / ZrO₂ / SiC / Si₃N₄ / сталь
- Точность валков
- соосность и прямолинейность в пределах 2 мкм
- Нож для съёма пасты
- ZrO₂ / нержавеющая сталь / полиэстер
- Соотношение скоростей валков
- 1 : 2 : 4
- Управление
- скорость ручкой, есть реверс
- Мощность и питание
- 120 Вт, 220 В
- Габариты (Д × Ш × В)
- 348 × 277 × 285 мм
- Масса
- 20 кг

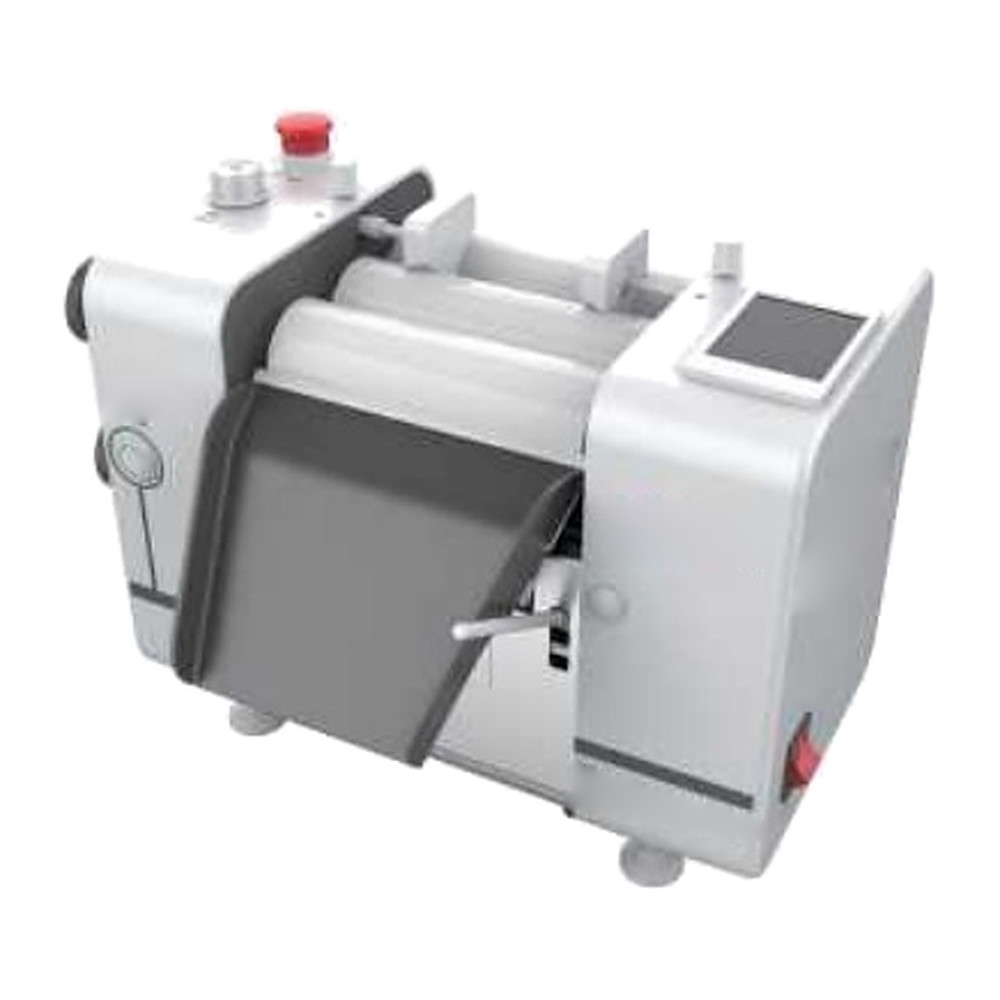

TRM-50TНастольная мельница с сенсорным экраном
Валки того же размера, что у TRM-50, но добавлен сенсорный экран. На нём видны зазор и скорость, и показания сразу следуют за ручкой. Мощность каталог указывает по-разному: 400 Вт на странице модели и 120 Вт в сводной таблице. Уточним по паспорту.
- Производительность
- 0,02–5 л/ч
- Валки
- Ø 50 × 150 мм
- Материал валков
- Al₂O₃ / ZrO₂ / SiC / Si₃N₄ / сталь
- Точность валков
- соосность и прямолинейность в пределах 2 мкм
- Нож для съёма пасты
- ZrO₂ / нержавеющая сталь / полиэстер
- Соотношение скоростей валков
- 1 : 2 : 4
- Управление
- ручка скорости и сенсорный экран, на экране зазор и скорость
- Режим
- по зазору
- Зазор между валками
- 1–140 мкм
- Мощность и питание
- 400 Вт, 220 В (в сводной таблице — 120 Вт)
- Габариты (Д × Ш × В)
- 360 × 277 × 285 мм
- Масса
- 21 кг

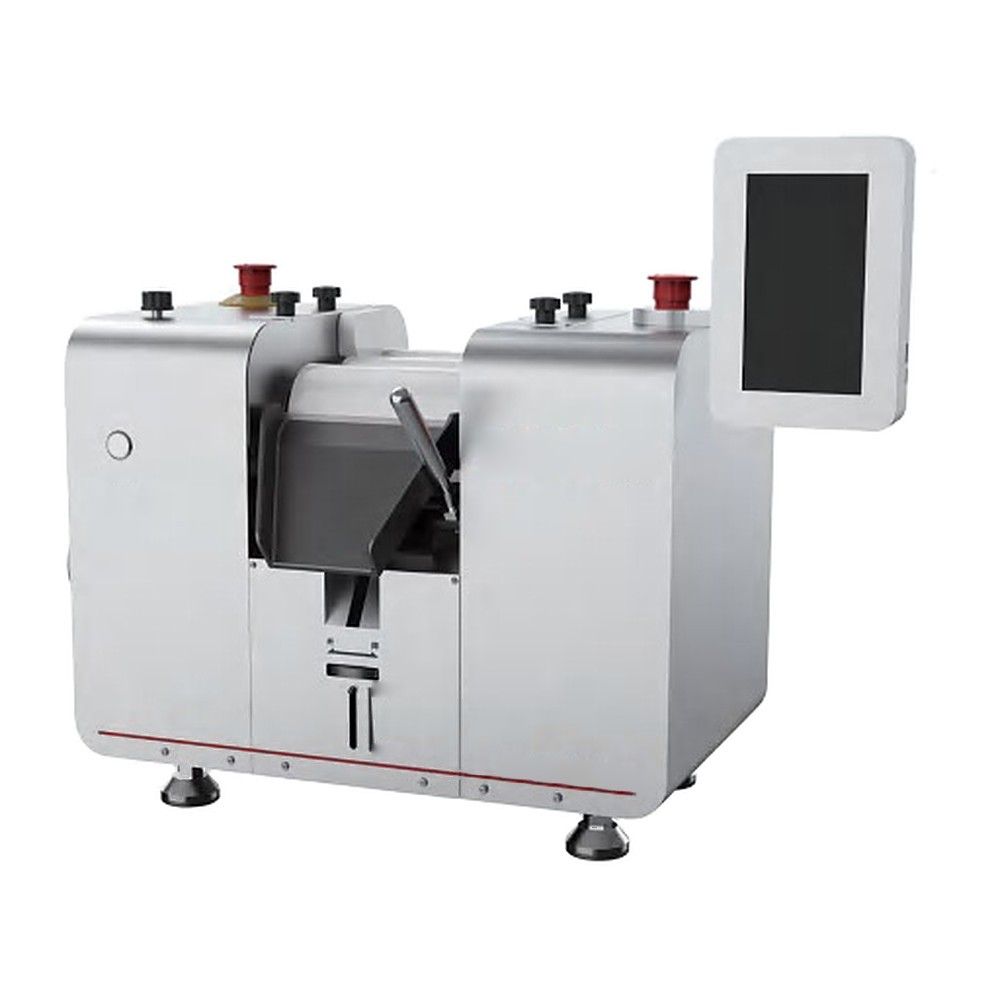

TRM-80TS-150Мельница с экраном и валками 80 × 150 мм
Зазор выставляется с точностью 1 мкм. На экране видны зазор, скорость и графики давления и момента, калибровать зазор можно без разборки. Валки короткие, поэтому машина удобна для опытных партий и частой смены рецептур.
- Производительность
- 0,02–15 л/ч
- Валки
- Ø 80 × 150 мм
- Материал валков
- Al₂O₃ / ZrO₂ / SiC / Si₃N₄ / сталь
- Точность валков
- соосность и прямолинейность в пределах 2 мкм
- Нож для съёма пасты
- ZrO₂ / нержавеющая сталь / полиэстер
- Соотношение скоростей валков
- 1 : 3 : 9
- Управление
- ручкой, значения видны на сенсорном экране
- Режим
- по зазору
- Зазор между валками
- 1–140 мкм с шагом 1 мкм
- По заказу
- подогрев или охлаждение валков
- Мощность и питание
- 1,3 кВт, 220 В
- Габариты (Д × Ш × В)
- 690 × 492 × 556 мм
- Масса
- 73 кг
TRM-80TМельница с экраном и валками 80 × 200 мм
Та же машина, что TRM-80TS-150, но валки длиннее, 200 мм, и производительность до 20 л/ч. Зазор выставляется с шагом 1 мкм, графики давления и момента выводятся на экран.
- Производительность
- 0,02–20 л/ч
- Валки
- Ø 80 × 200 мм
- Материал валков
- Al₂O₃ / ZrO₂ / SiC / Si₃N₄ / сталь
- Точность валков
- соосность и прямолинейность в пределах 2 мкм
- Нож для съёма пасты
- ZrO₂ / нержавеющая сталь / полиэстер
- Соотношение скоростей валков
- 1 : 3 : 9
- Управление
- ручкой, значения видны на сенсорном экране
- Режим
- по зазору
- Зазор между валками
- 1–140 мкм с шагом 1 мкм
- По заказу
- подогрев или охлаждение валков
- Мощность и питание
- 1,6 кВт, 220 В
- Габариты (Д × Ш × В)
- 729 × 427 × 577 мм
- Масса
- 77 кг

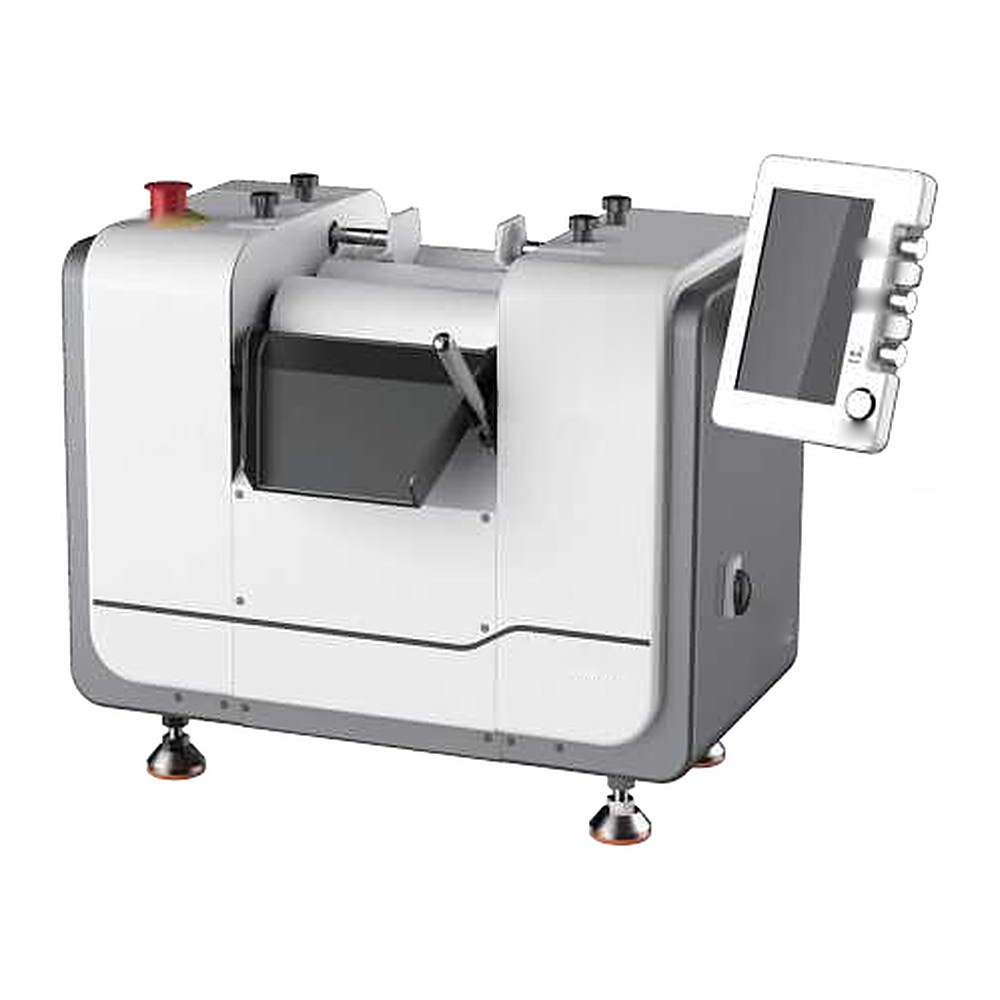

TRM-80E PlusМельница с автокалибровкой и выгрузкой в MES
Ноль зазора выставляется одной кнопкой, данные выгружаются в MES. Кроме работы по зазору, у машины есть режим по давлению, а ещё режимы очистки и предварительного смешивания.
- Производительность
- 0,02–20 л/ч
- Валки
- Ø 80 × 200 мм
- Материал валков
- Al₂O₃ / ZrO₂ / SiC / Si₃N₄ / сталь
- Точность валков
- соосность и прямолинейность в пределах 2 мкм
- Нож для съёма пасты
- ZrO₂ / нержавеющая сталь / полиэстер
- Соотношение скоростей валков
- 1 : 3 : 9
- Управление
- сенсорный экран и ручка
- Режимы
- по зазору или по давлению, плюс очистка и предварительное смешивание
- Зазор между валками
- 1–180 мкм, ноль выставляется одной кнопкой
- Данные
- выгрузка в MES
- По заказу
- подогрев или охлаждение валков
- Мощность и питание
- 2 кВт, 220 В
- Габариты (Д × Ш × В)
- 750 × 512 × 550 мм
- Масса
- 95 кг
TRM-80E UltraМельница с силовой рамой и режимом по давлению
Густая паста стремится раздвинуть валки. Новая силовая рама этого не даёт, и зазор остаётся тем, который вы задали. Работать можно по зазору, по давлению или в совмещённом режиме. Валки из керамики повышенной прочности держат давление до 26 Н/мм, а в новом интерфейсе видно давление на каждом валке.
- Производительность
- 0,02–20 л/ч
- Валки
- Ø 80 × 200 мм, керамика повышенной прочности
- Материал валков
- Al₂O₃ / ZrO₂ / SiC / Si₃N₄ / сталь
- Точность валков
- соосность и прямолинейность в пределах 2 мкм
- Нож для съёма пасты
- ZrO₂ / нержавеющая сталь / полиэстер
- Соотношение скоростей валков
- 1 : 3 : 9
- Управление
- сенсорный экран и ручка
- Режимы
- по зазору, по давлению или совмещённый; плюс очистка и предварительное смешивание
- Зазор между валками
- рабочий 1–200 мкм, наибольший 450 мкм
- Давление на валки
- до 26 Н/мм
- По заказу
- подогрев или охлаждение валков
- Мощность и питание
- 1,3 кВт, 220 В
- Габариты (Д × Ш × В)
- 815 × 622 × 683 мм
- Масса
- 120 кг
120–150Трёхвалковые мельницы: валки 120–150 ммдля опытного и серийного производства5 позиций · TRM-120E-300 · TRM-120T Plus · TRM-120E-450 и другиеСвернутьСмотреть позиции
Пять мельниц для опытного и серийного производства паст. Самая производительная перетирает до 75 л/ч на валках 150 × 450 мм. По заказу валки подогревают до 120 °C, ставят автоподачу пасты или делают машину взрывозащищённой. Три модели есть только в сводной таблице каталога: их данные мы перенесли полностью, остальное уточним у производителя.
TRM-120E-300Мельница с валками 120 × 300 мм
У неё валки 120 мм длиной 300 мм и полный набор режимов, она удобна для опытных партий. Модель есть только в сводной таблице каталога, поэтому производительность и точность валков уточним у производителя.
- Валки
- Ø 120 × 300 мм
- Материал валков
- ZrO₂ / Al₂O₃ / SiC / Si₃N₄ / сталь
- Управление
- сенсорный экран
- Режимы
- по зазору или по давлению, плюс очистка и предварительное смешивание
- Зазор между валками
- 1–120 мкм
- Мощность и питание
- 3,5 кВт, 220 В
- Габариты (Д × Ш × В)
- 864 × 717 × 973 мм
- Масса
- 310 кг
TRM-120T PlusМельница 120 × 450 мм с управлением по зазору
У неё длинные валки, 450 мм, а управление простое, по зазору. Машина невысокая, всего 611 мм. Модель есть только в сводной таблице каталога, производительность и точность валков уточним у производителя.
- Валки
- Ø 120 × 450 мм
- Материал валков
- ZrO₂ / Al₂O₃ / SiC / Si₃N₄ / сталь
- Управление
- сенсорный экран
- Режим
- по зазору
- Зазор между валками
- 1–140 мкм
- Мощность и питание
- 3 кВт, 220 В
- Габариты (Д × Ш × В)
- 966 × 679 × 611 мм
- Масса
- 320 кг
TRM-120E-450Мельница с валками 120 × 450 мм на 60 л/ч
Производственная мельница со всеми режимами. По заказу валки подогревают до 120 °C, ставят автоподачу и встраивают машину в линию. Есть и взрывозащищённое исполнение, у него, по данным производителя, китайский сертификат взрывозащиты.
- Производительность
- 0,5–60 л/ч
- Валки
- Ø 120 × 450 мм
- Материал валков
- Al₂O₃ / ZrO₂ / SiC / Si₃N₄ / сталь
- Точность валков
- соосность и прямолинейность в пределах 3 мкм
- Нож для съёма пасты
- ZrO₂ / нержавеющая сталь / полиэстер
- Соотношение скоростей валков
- 1 : 2,7 : 7,2
- Управление
- сенсорный экран и ручка
- Режимы
- по зазору или по давлению, плюс очистка и предварительное смешивание
- Зазор между валками
- 1–120 мкм
- По заказу
- подогрев валков до 120 °C, подогрев или охлаждение, автоподача, взрывозащищённое исполнение
- Мощность и питание
- 3,5 кВт, 220 / 380 В
- Габариты (Д × Ш × В)
- 1213 × 705 × 1080 мм
- Масса
- 420 кг

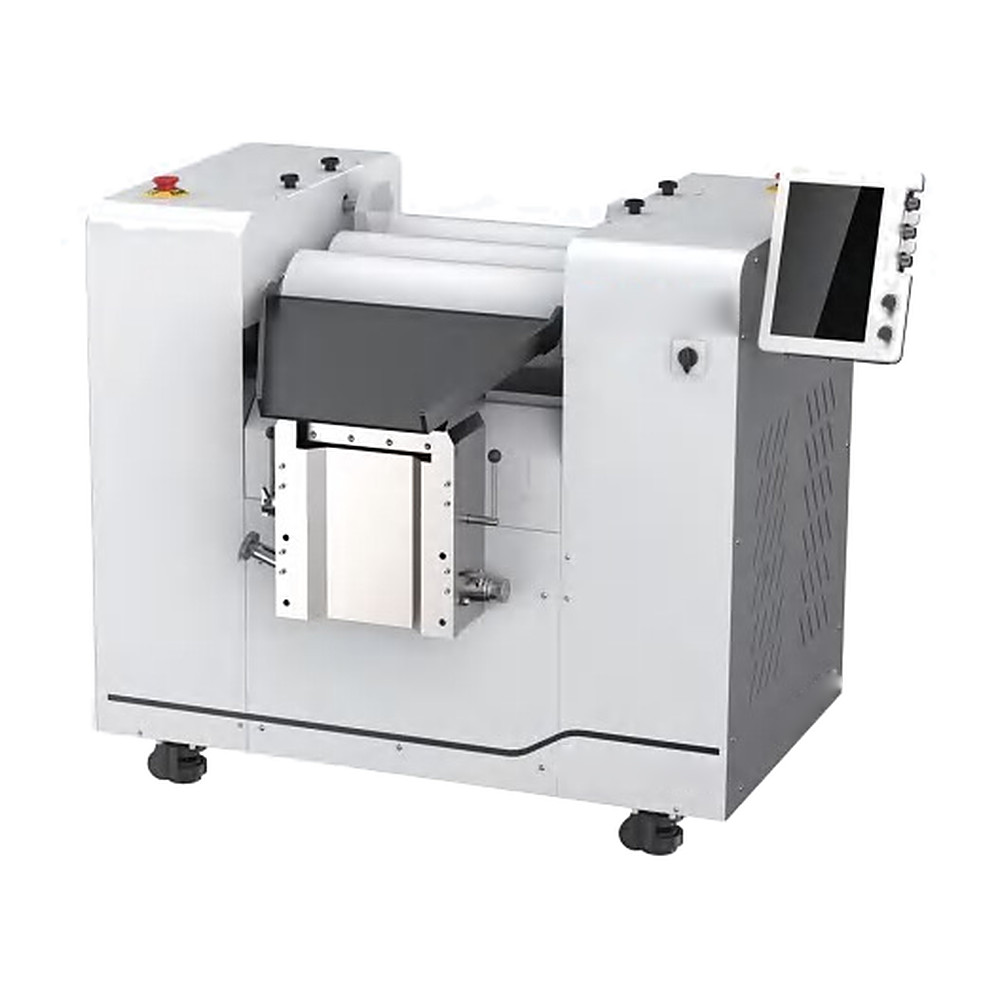

TRM-150T-450Мельница 150 × 450 мм с управлением по зазору
У неё валки 150 мм и самый широкий в ряду диапазон зазора: от 1 до 240 мкм. Управляется ручкой, значения видны на экране. Модель есть только в сводной таблице каталога, производительность и точность валков уточним у производителя.
- Валки
- Ø 150 × 450 мм
- Материал валков
- ZrO₂ / Al₂O₃ / SiC / Si₃N₄ / сталь
- Управление
- ручкой, значения видны на сенсорном экране
- Режим
- по зазору
- Зазор между валками
- 1–240 мкм
- Мощность и питание
- 3 кВт, 220 В
- Габариты (Д × Ш × В)
- 1150 × 900 × 963 мм
- Масса
- 620 кг
TRM-150E ProМельница с валками 150 × 450 мм на 75 л/ч
У этой мельницы усиленная рама и валки 150 мм. Её берут, когда пасту нужно стабильно доводить до заданной тонкости в производственных объёмах. По данным производителя, по заказу валки подогревают или охлаждают, ставят автоподачу или делают машину взрывозащищённой.
- Производительность
- 0,5–75 л/ч
- Валки
- Ø 150 × 450 мм
- Материал валков
- Al₂O₃ / ZrO₂ / SiC / Si₃N₄ / сталь
- Точность валков
- соосность и прямолинейность в пределах 3 мкм
- Нож для съёма пасты
- ZrO₂ / нержавеющая сталь / полиэстер
- Соотношение скоростей валков
- 1 : 2,45 : 6
- Управление
- сенсорный экран и ручка
- Режимы
- по зазору или по давлению, плюс очистка и предварительное смешивание
- Зазор между валками
- 1–120 мкм
- По заказу
- подогрев или охлаждение валков, автоподача, взрывозащищённое исполнение
- Мощность и питание
- 4,5 кВт, 380 В
- Габариты (Д × Ш × В)
- 1257 × 816 × 1033 мм
- Масса
- 670 кг
гидроГидравлические трёхвалковые мельницы: валки 200–400 ммпроизводственные, с гидравлическим прижимом8 позиций · TRM-200H-300 · TRM-200H-600 · TRM-200EH-300 и другиеСвернутьСмотреть позиции
Восемь производственных мельниц, у которых валки прижимает гидравлика. Валки бывают от 200 × 300 до 400 × 1300 мм. В моделях попроще давление задают штурвалом, отдельно в каждой из четырёх точек. В моделях с ЧПУ оно регулируется электропропорционально, а зазор калибруется автоматически. Валки литые, по заказу ставят керамические.
TRM-200H-300Гидравлическая мельница с валками 200 × 300 мм
Валки прижимает гидравлика, а давление задают штурвалом, отдельно в каждой из четырёх точек. Бомбировки у валков нет, поэтому паста перетирается одинаково по всей длине. По данным производителя, по заказу ставят керамические валки и делают взрывозащищённое исполнение.
- Гидросистема
- насос 0,37 кВт; прижим валков штурвалом, в четырёх точках независимо
- Валки
- Ø 200 × 300 мм, без бомбировки
- Материал валков
- центробежное литьё из отбелённого легированного сплава; по заказу Al₂O₃ / SiC / Si₃N₄ / WC
- Нож для съёма пасты
- легированная сталь / полиэстер
- Соотношение скоростей валков
- 1 : 3 : 9
- По заказу
- охлаждение валков
- Мощность и питание
- 12 кВт, 380 В
- Габариты (Д × Ш × В)
- 1270 × 970 × 1130 мм
- Масса
- 1,1 т
TRM-200H-600Гидравлическая мельница с валками 200 × 600 мм
Схема та же, что у TRM-200H-300: гидравлика и ручной прижим штурвалом. Валки вдвое длиннее, 600 мм. По данным производителя, по заказу есть керамические валки и взрывозащищённое исполнение.
- Гидросистема
- насос 0,37 кВт; прижим валков штурвалом, в четырёх точках независимо
- Валки
- Ø 200 × 600 мм, без бомбировки
- Материал валков
- центробежное литьё из отбелённого легированного сплава; по заказу Al₂O₃ / SiC / Si₃N₄ / WC
- Нож для съёма пасты
- легированная сталь / полиэстер
- Соотношение скоростей валков
- 1 : 3 : 9
- По заказу
- охлаждение валков
- Мощность и питание
- 20 кВт, 380 В
- Габариты (Д × Ш × В)
- 1570 × 970 × 1130 мм
- Масса
- 1,3 т
TRM-200EH-300Гидравлическая мельница с ЧПУ и валками 200 × 300 мм
Давление на валки регулируется электропропорционально, левая и правая стороны отдельно. Работать можно по зазору или по давлению, зазор калибруется автоматически с точностью 1 мкм. По заказу ставят керамические валки.
- Гидросистема
- насос 0,37 кВт; прижим электропропорциональный, левая и правая стороны независимо
- Режимы
- по зазору или по давлению
- Калибровка зазора
- автоматическая, точность 1 мкм
- Валки
- Ø 200 × 300 мм, без бомбировки
- Материал валков
- центробежное литьё из отбелённого легированного сплава; по заказу Al₂O₃ / SiC / Si₃N₄ / WC
- Нож для съёма пасты
- легированная сталь / полиэстер
- Соотношение скоростей валков
- 1 : 3 : 9
- По заказу
- охлаждение валков
- Мощность и питание
- 15 кВт, 380 В
- Габариты (Д × Ш × В)
- 1270 × 970 × 1130 мм, с сенсорным экраном высота 1800 мм
- Масса
- 1,2 т
TRM-200EH-600Гидравлическая мельница с ЧПУ и валками 200 × 600 мм
Как TRM-200EH-300, только валки 600 мм. Прижим электропропорциональный, режимы по зазору и по давлению, зазор калибруется автоматически с точностью 1 мкм.
- Гидросистема
- насос 0,37 кВт; прижим электропропорциональный, левая и правая стороны независимо
- Режимы
- по зазору или по давлению
- Калибровка зазора
- автоматическая, точность 1 мкм
- Валки
- Ø 200 × 600 мм, без бомбировки
- Материал валков
- центробежное литьё из отбелённого легированного сплава; по заказу Al₂O₃ / SiC / Si₃N₄ / WC
- Нож для съёма пасты
- легированная сталь / полиэстер
- Соотношение скоростей валков
- 1 : 3 : 9
- По заказу
- охлаждение валков
- Мощность и питание
- 22 кВт, 380 В
- Габариты (Д × Ш × В)
- 1570 × 970 × 1130 мм, с сенсорным экраном высота 1800 мм
- Масса
- 1,4 т
TRM-200TH-300Мельница ряда TH с валками 200 × 300 мм
Эта модель есть только в сводной таблице каталога. Валки прижимает гидравлика, давление задают штурвалом в четырёх точках, привод на 15 кВт. Отдельной страницы с фото и опциями нет, поэтому внешний вид и комплектацию уточним у производителя.
- Гидросистема
- насос 0,37 кВт; прижим валков штурвалом, в четырёх точках независимо
- Валки
- Ø 200 × 300 мм
- Материал валков
- литые из отбелённого легированного сплава / Al₂O₃ / SiC / Si₃N₄ / WC
- Мощность и питание
- 15 кВт, 380 В
- Габариты (Д × Ш × В)
- 1270 × 970 × 1130 мм
- Масса
- 1,1 т
TRM-200TH-600Мельница ряда TH с валками 200 × 600 мм
Тоже модель из сводной таблицы: валки 600 мм, гидравлический прижим штурвалом в четырёх точках, привод на 22 кВт. Внешний вид и комплектацию уточним у производителя.
- Гидросистема
- насос 0,37 кВт; прижим валков штурвалом, в четырёх точках независимо
- Валки
- Ø 200 × 600 мм
- Материал валков
- литые из отбелённого легированного сплава / Al₂O₃ / SiC / Si₃N₄ / WC
- Мощность и питание
- 22 кВт, 380 В
- Габариты (Д × Ш × В)
- 1570 × 970 × 1130 мм
- Масса
- 1,3 т
TRM-300TH-800Производственная мельница с валками 300 × 800 мм
Производственная мельница, которая берёт пасты любой вязкости. Бомбировки у валков нет, прижим ножевой планки слева и справа регулируется отдельно. По заказу добавляют автоподачу.
- Гидросистема
- насос 0,55 кВт; прижим электропропорциональный, в четырёх точках независимо
- Валки
- Ø 300 × 800 мм, без бомбировки
- Материал валков
- центробежное литьё из отбелённого легированного сплава (в сводной таблице также Al₂O₃ / SiC / Si₃N₄ / WC)
- Нож для съёма пасты
- легированная сталь / полиэстер
- Ножевая планка
- прижим слева и справа регулируется отдельно
- Соотношение скоростей валков
- 1 : 3 : 9
- По заказу
- охлаждение валков, автоподача
- Мощность и питание
- 40 кВт, 380 В
- Габариты (Д × Ш × В)
- 1970 × 1410 × 2260 мм
- Масса
- 3 т
TRM-400TH-1300Производственная мельница с валками 400 × 1300 мм
Самая крупная мельница линейки, для больших объёмов и работы сменами. Валки без бомбировки, гидравлика прижимает их в четырёх точках, ножевую планку слева и справа регулируют отдельно.
- Гидросистема
- насос 0,55 кВт; прижим электропропорциональный, в четырёх точках независимо
- Валки
- Ø 400 × 1300 мм, без бомбировки
- Материал валков
- центробежное литьё из отбелённого легированного сплава (в сводной таблице также Al₂O₃ / SiC / Si₃N₄ / WC)
- Нож для съёма пасты
- легированная сталь / полиэстер
- Ножевая планка
- прижим слева и справа регулируется отдельно
- Соотношение скоростей валков
- 1 : 3 : 9
- По заказу
- охлаждение валков
- Мощность и питание
- 60 кВт, 380 В
- Габариты (Д × Ш × В)
- 2560 × 1740 × 1590 мм
- Масса
- 4,7 т
1500 барГомогенизаторы высокого давлениядо 1500 бар, от 20 до 2000 л/ч4 позиции · HPH-5500 · HPH-11000 · HPH-30000 и другиеСвернутьСмотреть позиции
Четыре гомогенизатора с рабочим давлением до 1500 бар. Младшему хватает 20–40 л/ч — это лаборатория и пилотная установка. Старший встаёт в линию и даёт 1000–2000 л/ч. Поток регулируется частотным приводом, от превышения давления стоит защита, продукт термостатируется прямо в машине, управляет всем PLC. По данным производителя, машины соответствуют GMP и CE, а по заказу их делают асептическими или взрывозащищёнными.
HPH-5500Гомогенизатор на 20–40 л/ч
Для эмульсий и дисперсий в лаборатории и на пилотной установке. Поток регулируется частотным приводом, от превышения давления стоит двойная защита, а встроенное термостатирование бережёт активные компоненты. По заказу добавляют двухступенчатое давление и PLC. По данным производителя, машина соответствует GMP и CE.
- Производительность
- 20–40 л/ч
- Рабочее давление
- 0–1500 бар
- Мощность
- 5,5 кВт
- Поток
- регулируется частотным приводом
- Защита
- двойная, от превышения давления
- По заказу
- двухступенчатое давление, управление PLC
- Габариты (Д × Ш × В)
- 840 × 635 × 920 мм
- Масса
- 240 кг
HPH-11000Гомогенизатор на 100–300 л/ч
Старшая модель в паре с HPH-5500: до 300 л/ч при том же давлении до 1500 бар. Поток регулируется частотным приводом, защита от превышения давления двойная, продукт термостатируется. По заказу ставят двухступенчатое давление и PLC. По данным производителя, машина соответствует GMP и CE.
- Производительность
- 100–300 л/ч
- Рабочее давление
- 0–1500 бар
- Мощность
- 11 кВт
- Поток
- регулируется частотным приводом
- Защита
- двойная, от превышения давления
- По заказу
- двухступенчатое давление, управление PLC
- Габариты (Д × Ш × В)
- 1600 × 950 × 1160 мм
- Масса
- 689 кг
HPH-30000Гомогенизатор на 500–1000 л/ч
Производственный гомогенизатор. По данным производителя, он разрушает не меньше 95 % клеток. Поток точно регулируется частотным приводом, а встроенное охлаждение сохраняет активность того, что выделяется из клеток. Управляет машиной PLC, по заказу её делают асептической или взрывозащищённой. Соответствие GMP и CE — тоже по данным производителя.
- Производительность
- 500–1000 л/ч
- Рабочее давление
- 0–1500 бар
- Мощность
- 30 кВт
- Разрушение клеток
- не менее 95 % — по данным производителя
- Охлаждение
- встроенное
- Управление
- контроллер PLC
- Исполнение по заказу
- асептическое, взрывозащищённое
- Габариты (Д × Ш × В)
- 2060 × 1570 × 1330 мм
- Масса
- 2400 кг
HPH-55000Гомогенизатор на 1000–2000 л/ч
Самый производительный из четырёх, прокачивает до 2000 л/ч. Корпус у него тот же, что у HPH-30000, но привод на 55 кВт. По данным производителя, разрушает не меньше 95 % клеток, охлаждение встроено, машина соответствует GMP и CE.
- Производительность
- 1000–2000 л/ч
- Рабочее давление
- 0–1500 бар
- Мощность
- 55 кВт
- Разрушение клеток
- не менее 95 % — по данным производителя
- Охлаждение
- встроенное
- Управление
- контроллер PLC
- Исполнение по заказу
- асептическое, взрывозащищённое
- Габариты (Д × Ш × В)
- 2060 × 1570 × 1330 мм
- Масса
- 2400 кг
шприцыЦентрифуга и заправка шприцевдегазация и фасовка паст в шприцы3 позиции · CDF-6B · SF-M240 · SF-Y240СвернутьСмотреть позиции
Три машины для участка, где готовую пасту фасуют в шприцы и картриджи. Центрифуга за один цикл выгоняет пузыри из 6–48 шприцев, смотря по размеру. Ручной и гидравлический заправщики переносят вязкую пасту из стакана в шприц так, что воздух внутрь не попадает.
CDF-6BЦентрифуга для дегазации шприцев
Нужна, когда паста уже в шприцах или картриджах. Центрифуга выгоняет из них пузыри, за цикл берёт от 6 до 48 шприцев. Держатели делают под одно- и двухкомпонентные картриджи нужного размера.
- Ёмкость
- 6 × 3000 мл
- Шприцы и картриджи
- 2,6 л × 6, 960 мл × 12, 600 мл × 12, 200 мл × 24, 300 мл × 24, 50 мл × 48, 30 мл × 48
- Частота вращения
- до 2000 об/мин
- Центробежное ускорение
- до 1000 g
- Управление
- сенсорный экран
- Защита
- останавливается при открытой крышке, вибрации и неисправности
- Мощность и питание
- 2,2 кВт, 220 В
- Габариты (Д × Ш × В)
- 1400 × 1060 × 880 мм
- Масса
- 410 кг
SF-M240Ручной заправщик шприцев под вакуумом
Переносит вязкую пасту из стакана в шприц так, что внутрь не попадает воздух: поршень выдавливает пасту снизу вверх. Привод ручной, переходники делают под разные шприцы.
- Привод
- ручной
- Стакан
- до Ø 180 × 180 мм
- Поршень
- до Ø 175 × 180 мм
- Ход при заполнении
- 210 мм
- Диаметр шприца
- до 90 мм
- Шприцев за цикл
- 1
- Мощность и питание
- в каталоге не указаны
- Габариты (Д × Ш × В)
- 340 × 330 × 960 мм
- Масса
- 50 кг
SF-Y240Гидравлический заправщик шприцев
Гидравлический заправщик с пультом. Отмеряет заданный объём и запоминает настройки для разных шприцев. Его ставят там, где вязкие клеи и пасты фасуют сериями.
- Привод
- гидравлический
- Стакан
- до Ø 140 × 160 мм
- Поршень
- до Ø 130 × 160 мм
- Ход при заполнении
- 200 мм
- Диаметр шприца
- до 110 мм
- Шприцев за цикл
- 1
- Дозирование
- заданным объёмом, настройки сохраняются
- Мощность и питание
- 750 Вт, 220 В
- Габариты (Д × Ш × В)
- 650 × 500 × 1720 мм
- Масса
- 300 кг
линииЛинии под ключ на трёхвалковых мельницахавтоподача и каскад мельниц2 позиции · TL-01 · TL-02СвернутьСмотреть позиции
Два варианта для производства. В первом паста сама идёт в мельницу из ёмкости. Во втором мельницы стоят каскадом, и второй проход идёт без ручной перекладки. Состав линии подбираем под рецептуру и объём, за основу берём чертежи из каталога производителя.
TL-01Автоподача пасты в трёхвалковую мельницу
Ёмкость с пастой ставят на стойку, и паста по трубопроводу идёт в загрузку мельницы. Оператору не нужно поднимать бочку и перекладывать пасту шпателем, а готовый продукт собирается в приёмную тележку. Автоподача заявлена опцией у TRM-120E-450, TRM-150E Pro и TRM-300TH-800.
- Что входит
- стойка с ёмкостью, трубопровод в загрузку мельницы, приёмная тележка
- К каким мельницам
- TRM-120E-450, TRM-150E Pro, TRM-300TH-800, у них автоподача заявлена опцией
- Состав и размеры
- собираем под вашу ёмкость и рецептуру, за основу берём чертёж производителя
TL-02Каскад из трёхвалковых мельниц
Две мельницы стоят уступом: первая, на подставке, сбрасывает пасту лотком в бункер второй. Второй проход идёт без ручной перекладки, так меньше потерь и меньше риск загрязнить пасту. Встраивание в линию заявлено опцией у TRM-120E-450.
- Что входит
- две трёхвалковые мельницы каскадом, приёмная тележка
- Что даёт
- второй проход идёт без ручной перекладки
- Состав и размеры
- собираем под рецептуру и объём, за основу берём чертёж производителя
стаканыСтандартные стаканы для смесителейот 350 мл до 65 л9 позиций · CUP-350 · CUP-700 · CUP-1500 и другиеСвернутьСмотреть позиции
Девять размеров стаканов для планетарных смесителей, от 350 мл до 65 л. Размеры взяты с чертежей каталога. Какой машине подходит стакан, мы определили по объёму стакана в таблицах моделей.
CUP-350Стакан 350 мл
Стандартный стакан для планетарного смесителя. Такой же объём у стаканов в PM-180HV, PM-200V, PM-350VS.
- Объём
- 350 мл
- Размеры
- Ø 76 мм, высота 93 мм
- Подходит к
- PM-180HV, PM-200V, PM-350VS (совпадает объём стакана)
CUP-700Стакан 700 мл
Стандартный стакан для планетарного смесителя. Такой же объём у стакана в PM-700VS.
- Объём
- 700 мл
- Размеры
- Ø 96 мм, высота 107 мм
- Подходит к
- PM-700VS (совпадает объём стакана)

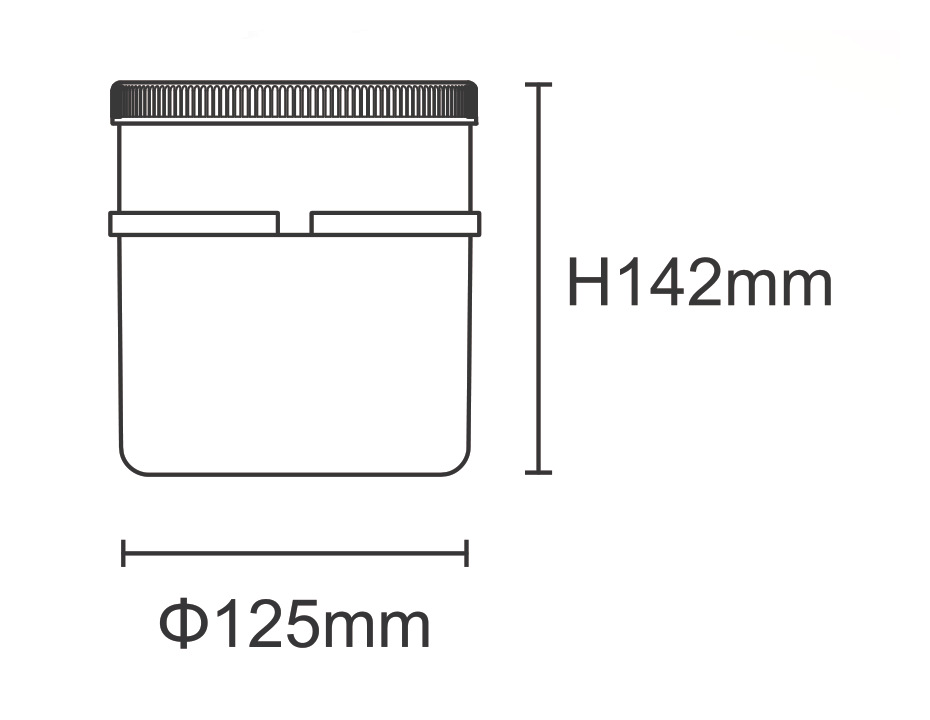

CUP-1500Стакан 1500 мл
Стандартный стакан для планетарного смесителя. Такой же объём у стакана в PM-4000VS.
- Объём
- 1500 мл
- Размеры
- Ø 125 мм, высота 142 мм
- Подходит к
- PM-4000VS (совпадает объём стакана)
CUP-2000Стакан 2000 мл
Стандартный стакан для планетарного смесителя. Ни у одной модели в таблицах каталога нет стакана такого объёма, поэтому подходящую машину уточним по вашей модели.
- Объём
- 2000 мл
- Размеры
- Ø 137 мм, высота 156 мм
- Подходит к
- уточняем по модели смесителя
CUP-4000Стакан 4000 мл
Стандартный стакан для планетарного смесителя. Такой же объём у стакана в PM-7000VS.
- Объём
- 4000 мл
- Размеры
- Ø 172 мм, высота 190 мм
- Подходит к
- PM-7000VS (совпадает объём стакана)
CUP-11LСтакан 11 л
Стандартный стакан для планетарного смесителя. Такой же объём у стакана в PM-20000VS.
- Объём
- 11 л
- Размеры
- Ø 250 мм, высота 254 мм
- Подходит к
- PM-20000VS (совпадает объём стакана)
CUP-18LСтакан 18 л
Стандартный стакан для планетарного смесителя. Такой же объём у стакана в PM-30000VS.
- Объём
- 18 л
- Размеры
- Ø 302 мм, высота 298 мм
- Подходит к
- PM-30000VS (совпадает объём стакана)
CUP-30LСтакан 30 л
Стандартный стакан для планетарного смесителя. Такой же объём у стакана в PM-40000VS.
- Объём
- 30 л
- Размеры
- Ø 358 мм, высота 329 мм
- Подходит к
- PM-40000VS (совпадает объём стакана)
CUP-65LСтакан 65 л
Стандартный стакан для планетарного смесителя. Такой же объём у стакана в PM-100000VS.
- Объём
- 65 л
- Размеры
- Ø 480 мм, высота 435 мм
- Подходит к
- PM-100000VS (совпадает объём стакана)
запчастиЗапчасти и оснастканожи, держатели, бункеры, крышки12 позиций · SP-01 · SP-02 · SP-03 и другиеСвернутьСмотреть позиции
Детали, которые изнашиваются или нужны под конкретную задачу. К смесителям это стаканы, адаптеры и противовесы. К трёхвалковым мельницам — ножи из стали, керамики и инженерного пластика, ножевые держатели, бункеры, ограничители и защитные крышки.
SP-01Стаканы для смесителей
Запасные стаканы для планетарных смесителей. Пока идёт цикл, в соседнем стакане можно готовить следующую загрузку.
- Для каких машин
- планетарные смесители
- Исполнение
- подбираем под модель вашей машины

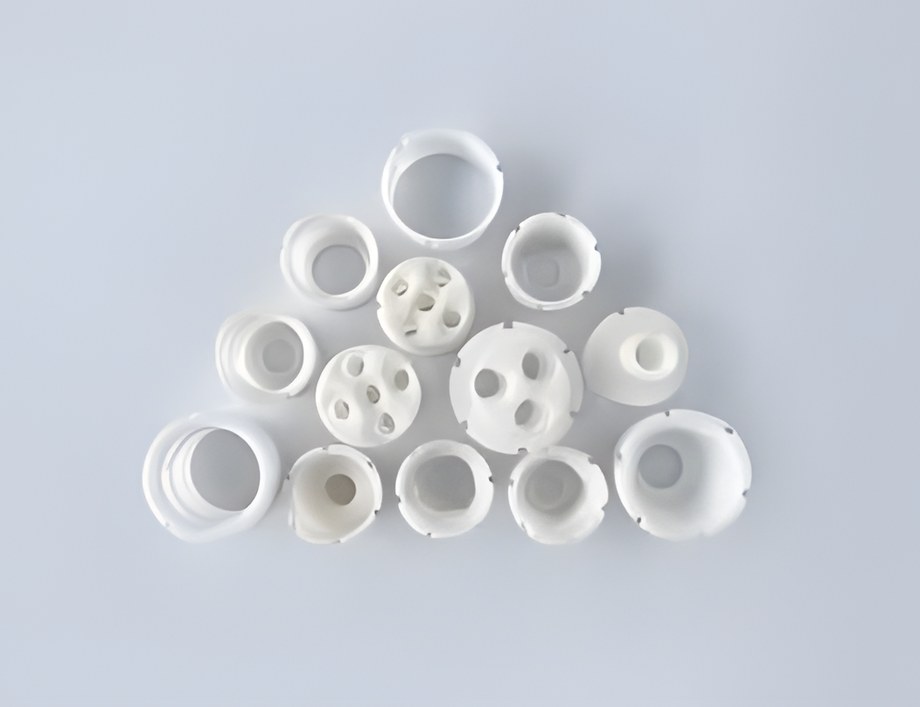

SP-02Адаптеры-держатели
Вставки в стакан под шприцы, картриджи и мелкую тару. С ними пасту смешивают и дегазируют прямо в упаковке.
- Для каких машин
- планетарные смесители
- Исполнение
- подбираем под модель вашей машины

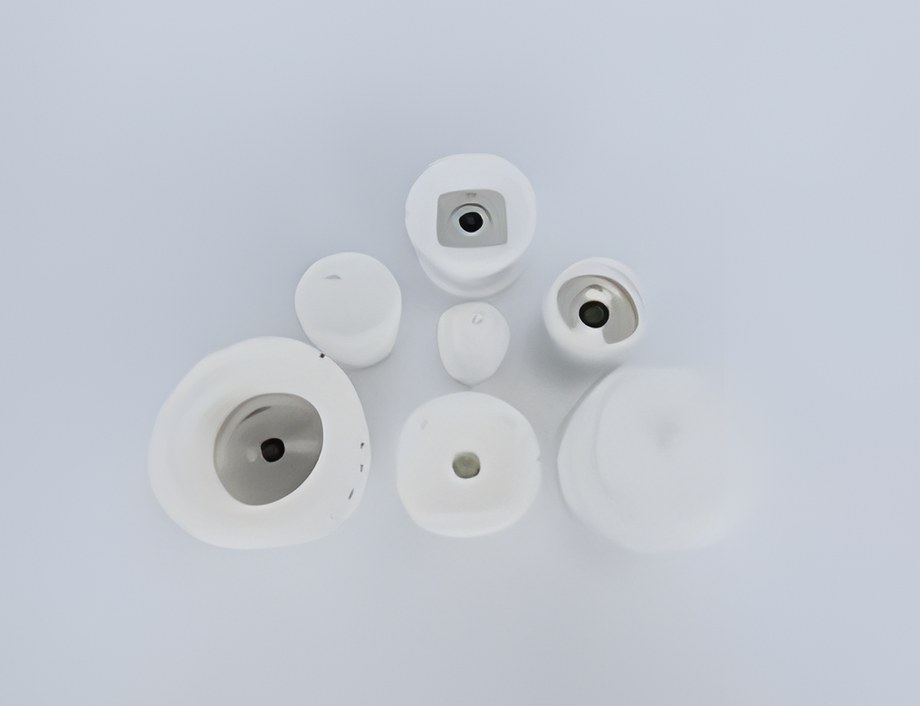

SP-03Противовесы
Противовесы уравновешивают держатели, когда загрузка в стаканах разная.
- Для каких машин
- планетарные смесители
- Исполнение
- подбираем под модель вашей машины
SP-04Ножи из нержавеющей стали
Съёмные ножи снимают пасту с выходного валка. Стальные подходят для большинства паст.
- Для каких машин
- трёхвалковые мельницы
- Исполнение
- подбираем под модель вашей машины
SP-05Керамические ножи
Керамические ножи ставят, когда в пасту нельзя вносить металл.
- Для каких машин
- трёхвалковые мельницы
- Исполнение
- подбираем под модель вашей машины
SP-06Ножи из инженерного пластика
Мягкие ножи из инженерного пластика меньше изнашивают поверхность валков.
- Для каких машин
- трёхвалковые мельницы
- Исполнение
- подбираем под модель вашей машины
SP-07Ножевые держатели
Держатели ножевой планки на выходе пасты. Ширину подбирают под длину валков конкретной модели.
- Для каких машин
- трёхвалковые мельницы
- Исполнение
- подбираем под модель вашей машины
SP-08Загрузочный бункер
Бункер ставится над валками, через него загружают пасту.
- Для каких машин
- трёхвалковые мельницы
- Исполнение
- подбираем под модель вашей машины
SP-09Страховочные планки для мойки
Эти планки ставят на время чистки валков, чтобы мыть машину безопасно.
- Для каких машин
- трёхвалковые мельницы
- Исполнение
- подбираем под модель вашей машины
SP-10Боковые ограничители
Ограничители по краям валков держат пасту в рабочей зоне и не дают ей уходить на торцы.
- Для каких машин
- трёхвалковые мельницы
- Исполнение
- подбираем под модель вашей машины
SP-11Шпатели
Шпатели, которыми выгружают и переносят пасту.
- Для каких машин
- смесители и мельницы
- Исполнение
- подбираем под модель вашей машины
SP-12Защитные крышки валков
Прозрачные крышки из оргстекла над валками. Они защищают оператора и пасту, а процесс остаётся на виду.
- Для каких машин
- трёхвалковые мельницы
- Исполнение
- подбираем под модель вашей машины
Какая машина под какую задачу
У каждой машины свой шаг: смешать и дегазировать, перетереть, гомогенизировать, разлить по шприцам. Для паст обычно нужна пара — смеситель и мельница.
| Задача | Машина | Как работает | Позиций | Диапазон |
|---|---|---|---|---|
| Смешать и дегазировать навеску | Планетарный смеситель на один или два стакана | Стакан крутится вокруг своей оси и одновременно ходит по кругу. Паста смешивается без лопастей, пузыри поднимаются и уходят в вакуум | 6 | от 3 мл до 2 × 700 мл |
| Смешивать партии в производстве | Планетарный смеситель с выносным насосом | Принцип тот же. Вращение стакана крутит отдельный двигатель, в программе до 10 шагов | 6 | от 2 × 2 до 2 × 50 кг |
| Перетереть пасту и разбить агломераты | Настольная трёхвалковая мельница | Три валка крутятся навстречу с разной скоростью. В зазоре от 1 мкм пасту сдвигает и растирает | 6 | от 0,02 л/ч, валки 50–80 мм |
| Перетирать сериями | Трёхвалковая мельница 120–150 мм | Работает по зазору или по давлению, валки греются до 120 °C, есть автоподача | 5 | до 75 л/ч |
| Перетирать большие объёмы | Гидравлическая трёхвалковая мельница | Валки прижимает гидравлика, давление задают штурвалом или электропропорционально | 8 | валки до 400 × 1300 мм |
| Эмульсия, дисперсия, разрушение клеток | Гомогенизатор высокого давления | Плунжерный насос продавливает продукт через гомогенизирующий клапан под давлением до 1500 бар | 4 | от 20 до 2000 л/ч |
| Дегазировать пасту и заправить шприцы | Центрифуга и заправщики шприцев | Центрифуга с ускорением до 1000 g выгоняет пузыри из шприцев, поршень заправщика выдавливает пасту в шприц снизу вверх | 3 | шприцы от 30 мл до 2,6 л |
| Убрать ручную перекладку | Автоподача и каскад мельниц | Паста идёт в мельницу по трубопроводу, а на второй проход сразу попадает во вторую мельницу | 2 | под рецептуру и объём |
Как это работает: от порошка до пасты без пузырей
Как устроены машины и как обычно строят цепочку. Пересказали материалы производителя своими словами.
Планетарный смеситель без лопастей
Стакан стоит в держателе под углом 45° и движется сразу двумя способами: ходит по кругу вокруг центра камеры и крутится вокруг своей оси. Первое движение прижимает материал ко дну и выдавливает пузыри, второе закручивает массу и перемешивает её. Мешалок нет, так что загрязнять продукт нечему.
Дегазация под вакуумом
Центробежная сила поднимает пузыри к поверхности, а вакуум до −100 кПа вытягивает их из массы. Если клей или паста потом пойдут в шприц или тонким слоем на изделие, без дегазации будет брак.
Шестерни и два двигателя
В смесителях вместо ремня зубчатая передача. Ей нечему растягиваться и проскальзывать, поэтому обороты не плывут. Там, где двигателей два, соотношение вращения и обращения меняется плавно. Основание держателей фрезеруют из цельного куска алюминиевого сплава, без сварки.

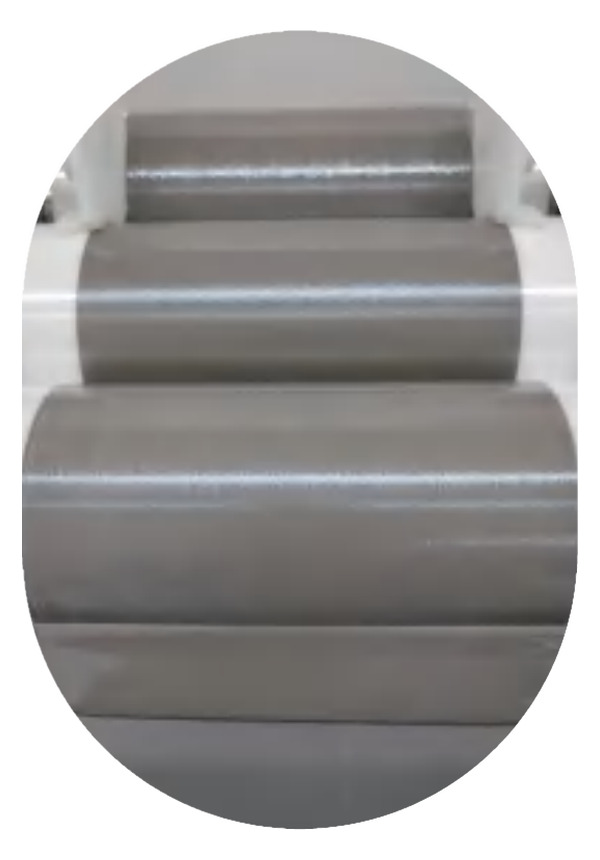

Трёхвалковая мельница
Три валка крутятся навстречу друг другу с разной скоростью, например в соотношении 1 : 3 : 9. В зазоре пасту сжимает и сдвигает, и агломераты разбиваются. В зазоре паста проводит совсем немного времени, поэтому хрупкие частицы вроде углеродных страдают меньше. По данным производителя, после мельницы частицы распределяются по размеру уже, чем после бисерной мельницы или диспергатора.
Что значит «точные валки»
Соосность показывает, насколько ровно валок вращается относительно опор, прямолинейность — насколько его поверхность близка к идеальной прямой. Третий параметр — шероховатость. У настольных моделей соосность и прямолинейность в пределах 2 мкм, у моделей с валками 120–150 мм — в пределах 3 мкм.
Как обычно делают электронную пасту
Металлический порошок, стеклофритту и органическое связующее смешивают и дегазируют в планетарном смесителе. Потом паста проходит трёхвалковую мельницу, перед отгрузкой её ещё раз дегазируют и без пузырей фасуют в шприцы или банки. С клеями так же: премикс, мельница и, если нужно, повторная дегазация.
Материал до и после смесителя
Фото из каталога производителя. Слева компоненты до смешивания или паста до дегазации, справа то, что получилось после планетарного смесителя.
Что перетирают на трёхвалковых мельницах
Фото из каталога производителя: паста на валках во время перетира.
Что решить до заказа
Шесть вопросов. От ответов зависит, какая машина подойдёт и как быстро она заработает у вас.
Материал и вязкость
Пришлите описание или паспорт материала: вязкость, размер частиц, растворитель и какая нужна тонкость. По нему поймём, нужен смеситель, мельница или оба, и какие валки ставить — стальные, керамические или литые.
Объём партии
Посчитайте, сколько килограммов нужно за цикл и сколько циклов в смену. Смесители идут ступенями от 3 мл до 2 × 50 кг, мельницы — от 0,02 л/ч до производственных с валками 400 × 1300 мм. Машину лучше брать под реальный объём и с запасом на рост.
Пробный прогон на вашем материале
Производитель принимает образцы на испытательную площадку. Там материал прогоняют на мельнице или смесителе, проверяют приборами и присылают видео, фото и отчёт. Условия теста и отправки образца согласуем заранее.
Электропитание и место
Лабораторным моделям хватает 220 В, производственным нужно 380 В, а самые крупные потребляют до 77 кВт. Проверьте мощность на вводе и проёмы. Роботизированная ячейка занимает 3,3 × 2,7 м, а с открытой крышкой вытягивается до 5,5 м.
Взрывозащита и чистые помещения
По данным производителя, машины делают во взрывозащищённом, медицинском и асептическом исполнении, взрывозащита сертифицирована по китайским нормам. Российской маркировки Ex и сертификата по ТР ТС 012/2011 в документах нет. Если машина пойдёт во взрывоопасную зону, сертификацию проверим до заказа.
Оснастка и расходники
Запасные стаканы, адаптеры под ваши шприцы и ножи нужного материала лучше заложить сразу. Керамические ножи ставят, когда в пасту нельзя вносить металл. В каталоге девять размеров стаканов и двенадцать видов запчастей.
От подбора до запуска
Подбор под материал
Смотрим на материал, объём и бюджет и подбираем машину или связку: смеситель, мельницу, гомогенизатор, оснастку.
Договор и старт работы
По карточке предприятия готовим договор и счёт за подбор. Работу начинаем после его оплаты.
Тест и проверка
Если нужно, ваш материал прогоняют у производителя. Перед отгрузкой проверяем машину и комплектность по фото и видео.
Документы под поставку
Оформляем документы для ввоза и продажи в ЕАЭС по тем регламентам, которые относятся к конкретной машине. Перечень называем при расчёте.
Упаковка и доставка
Везём сборным грузом или контейнером в любой регион России. Тяжёлые машины упаковываем и крепим под их массу.
Таможня и документы
Растаможим оборудование и подготовим документы, чтобы его можно было продавать в России.
Вопросы, которые задают до заявки
Не нашли свой вопрос? Задайте его в заявке, ответим по делу.
Чем планетарный смеситель отличается от мешалки?
Зачем трёхвалковая мельница, если есть смеситель?
Можно ли проверить машину на нашем материале?
Какие документы будут на оборудование?
Подойдёт ли взрывозащищённое исполнение для взрывоопасного цеха?
Какое электропитание нужно?
Почему у пяти мельниц нет своих фото?
Есть ли запчасти и стаканы?
Почему на странице нет цен?
Опишите материал — подберём машину и рассчитаем поставку
Напишите, что смешиваете или перетираете, какая вязкость и размер частиц, сколько нужно за партию, нужна ли взрывозащита и куда везти. Приложите паспорт материала или техзадание и карточку предприятия, и мы подготовим подбор и договор.
Смесители и трёхвалковые мельницы для паст: как выбрать
Планетарный смеситель без лопастей и трёхвалковая мельница — две основные машины для вязких материалов. На них делают электродные пасты для аккумуляторов, серебряные и медные пасты для электроники и солнечных элементов, клеи и герметики, краски и чернила, косметику, мази и стоматологические материалы. В этой линейке 61 позиция. Смесители начинаются с лабораторной модели на 3 мл и доходят до роботизированной ячейки на 2 × 50 кг, у мельниц валки от 50 до 400 мм, гомогенизаторы высокого давления держат до 1500 бар. Есть ещё центрифуга и заправщики шприцев, линии автоподачи, стаканы и запчасти.
Смеситель равномерно распределяет компоненты и убирает пузыри. Стакан крутится вокруг своей оси и ходит по кругу внутри камеры, а вакуум до −100 кПа вытягивает воздух. Агломераты, с которыми смеситель не справляется, разбивает мельница: три валка вращаются с разной скоростью и растирают пасту в зазоре от 1 мкм. Гомогенизатор продавливает эмульсии и суспензии под давлением до 1500 бар, а в биотехнологии разрушает клетки.
Лабораторным моделям хватает 220 В, их берут НИИ, вузы и отделы разработки. Производственные работают от 380 В, у них выносной вакуумный насос и гидравлический прижим валков, а старшие загружаются манипулятором. Взрывозащищённое, медицинское и асептическое исполнения заявлены производителем, российскую сертификацию взрывозащиты проверяем до заказа. Готовую пасту можно расфасовать в банки и тубы на фасовочно-упаковочном оборудовании.
КорОпт берёт поставку на себя целиком. Подбираем машину под материал, по запросу договариваемся о пробном прогоне у производителя, готовим договор, проверяем машину перед отгрузкой, везём сборным грузом или контейнером, растамаживаем и оформляем документы. Опишите задачу и приложите карточку предприятия, и мы подготовим подбор и расчёт.
