Санитарные насосы для пищевых и фармацевтических производств
Санитарные насосы для пищевых и фармацевтических производств
Насосы из нержавеющей стали для молока, соков, пива, паст, кремов и лекарственных суспензий: роторные, винтовые, центробежные, самовсасывающие и синусные, а также гомогенизаторы и смесители. 187 позиций в 9 группах, у каждой подача, напор или давление, мощность и присоединение. Выберите модель, отправьте заявку, и мы рассчитаем поставку.
Кому и какой насос нужен
Девять групп санитарных насосов
Группы идут от объёмных насосов к лопастным и дальше к смесителям и автоматике. Нажмите на карточку, и группа откроется в каталоге.

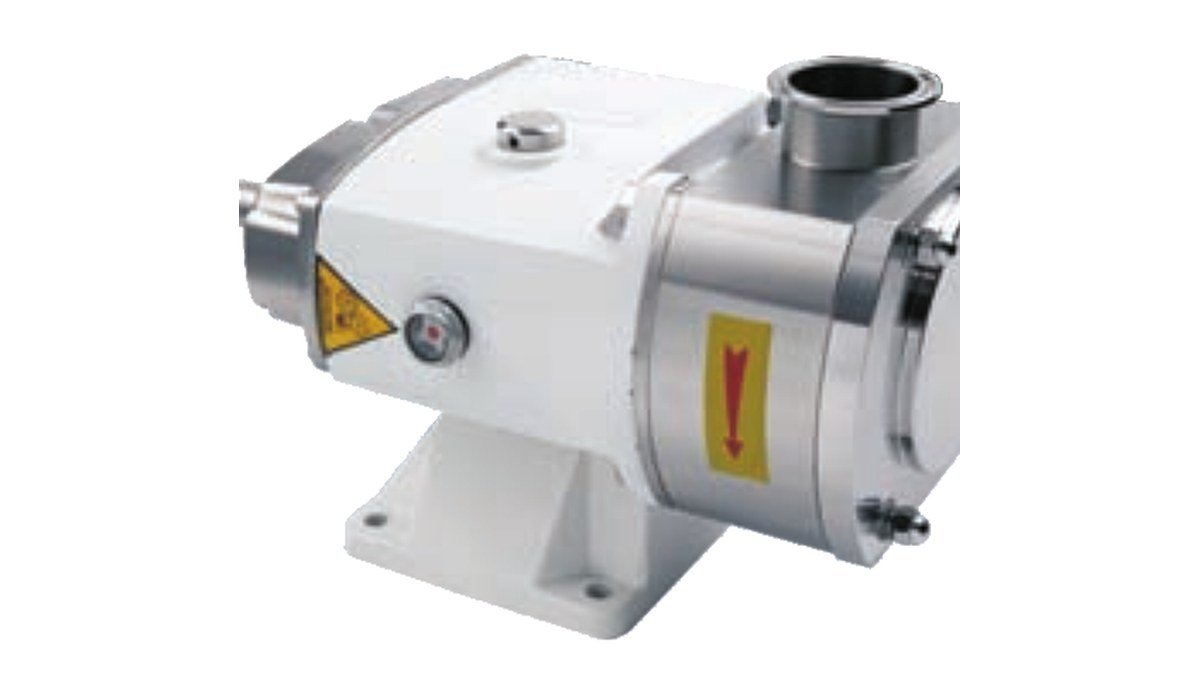

Роторно-лопастные насосы
Молочные продукты, шоколад, сиропы, пасты. Вязкие среды без пульсаций.
Открыть в каталоге
Двухвинтовые насосы
Продукты с кусками, ягодами и газом. Самовсасывающие, реверсивные, без пульсаций.
Открыть в каталоге
Синусные насосы
Пищевые, молочные и фармацевтические среды. Минимальный сдвиг, всасывание до −0,85 бар.
Открыть в каталоге
Насосы с гибким импеллером
Ягоды, цельные фрукты, жирные сливки. Самовсасывание до 5–6 м.
Открыть в каталоге

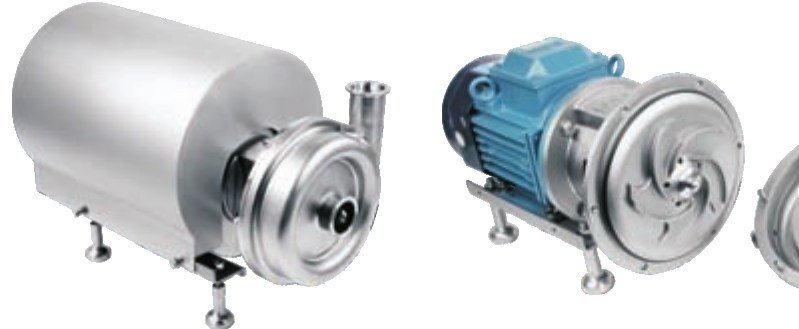

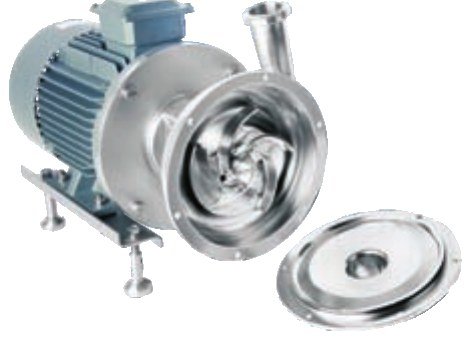

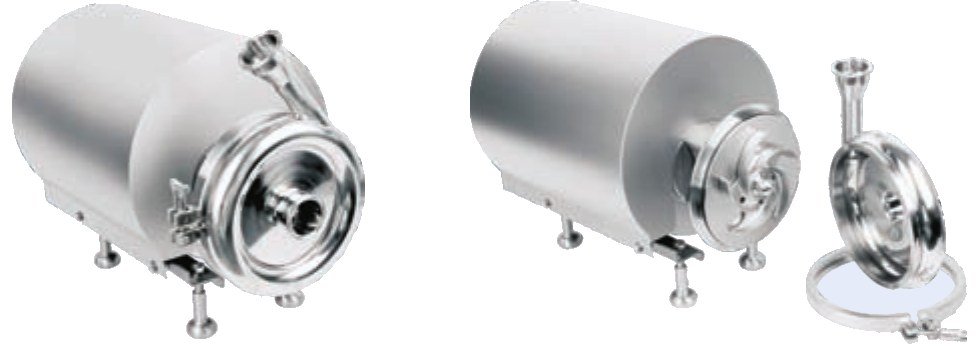

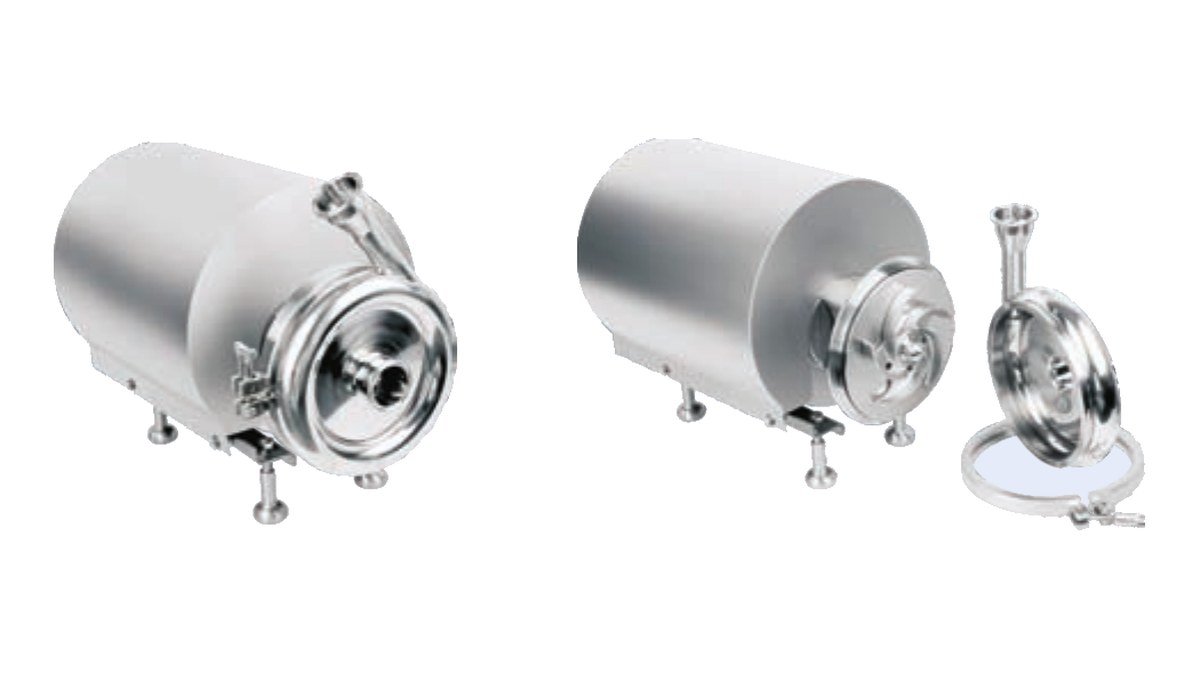

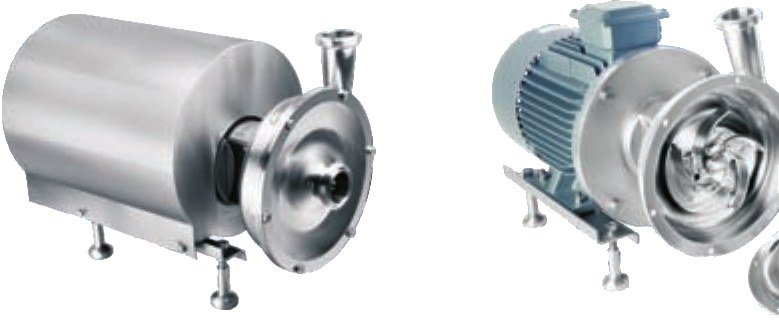

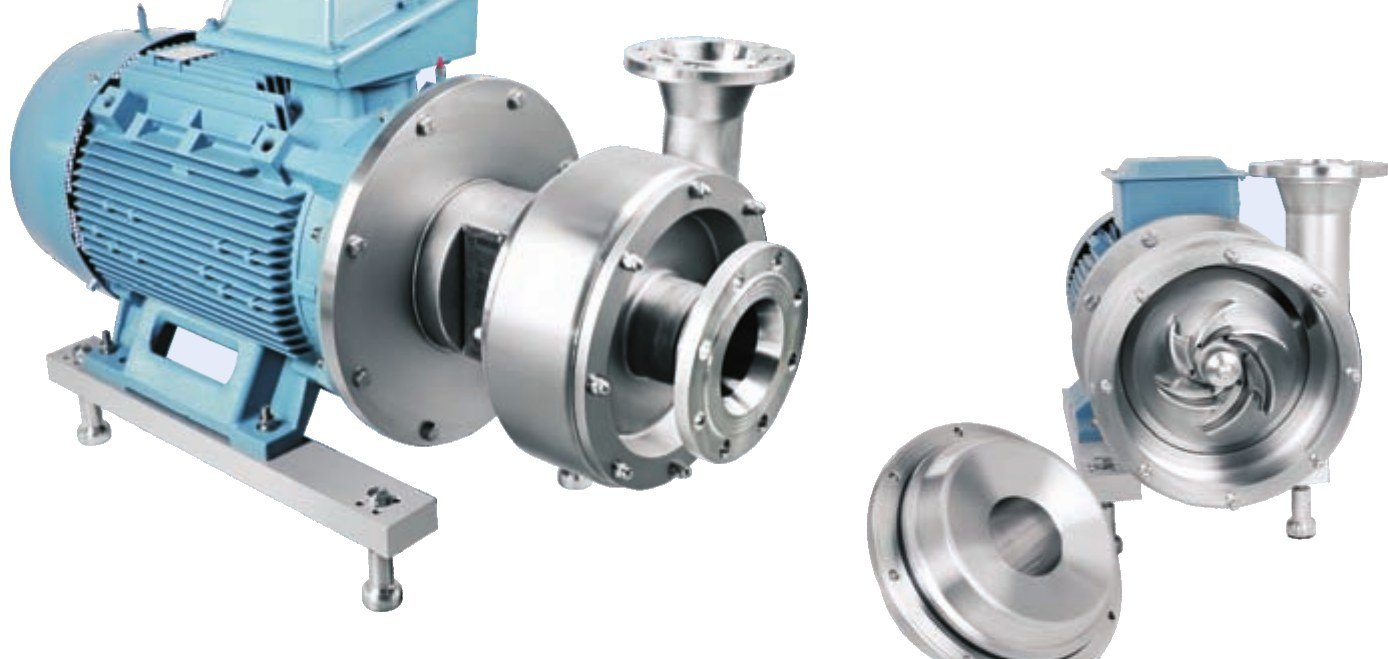

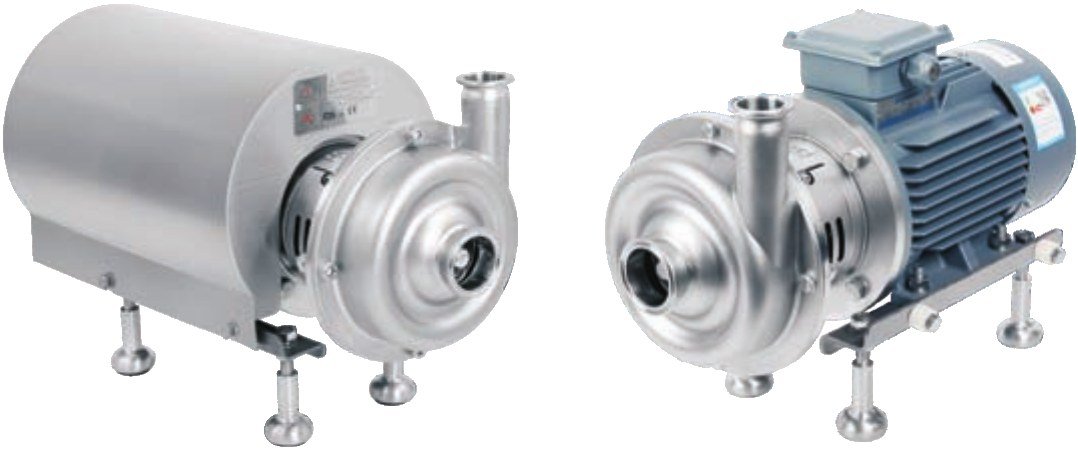

Центробежные насосы
Молоко, соки, пиво, вода, CIP-растворы. От 1 до 600 м³/ч.
Открыть в каталоге

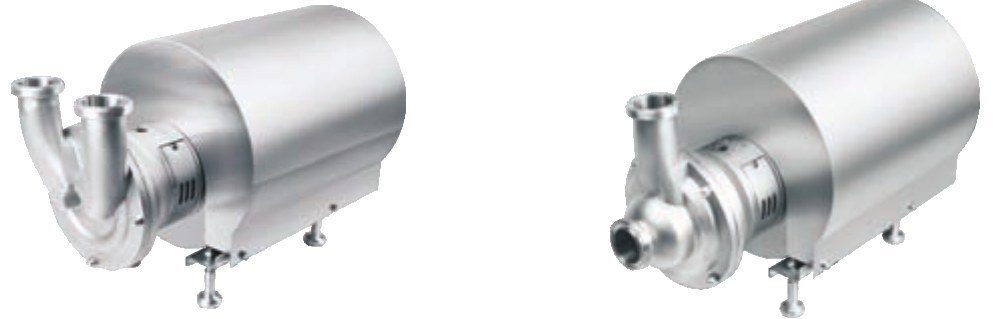

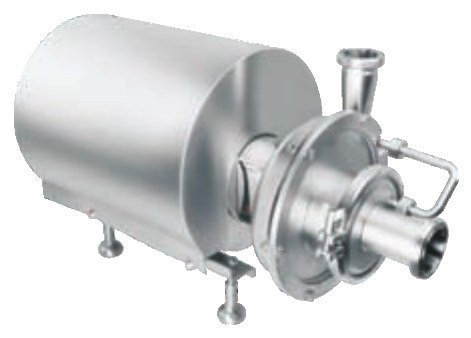

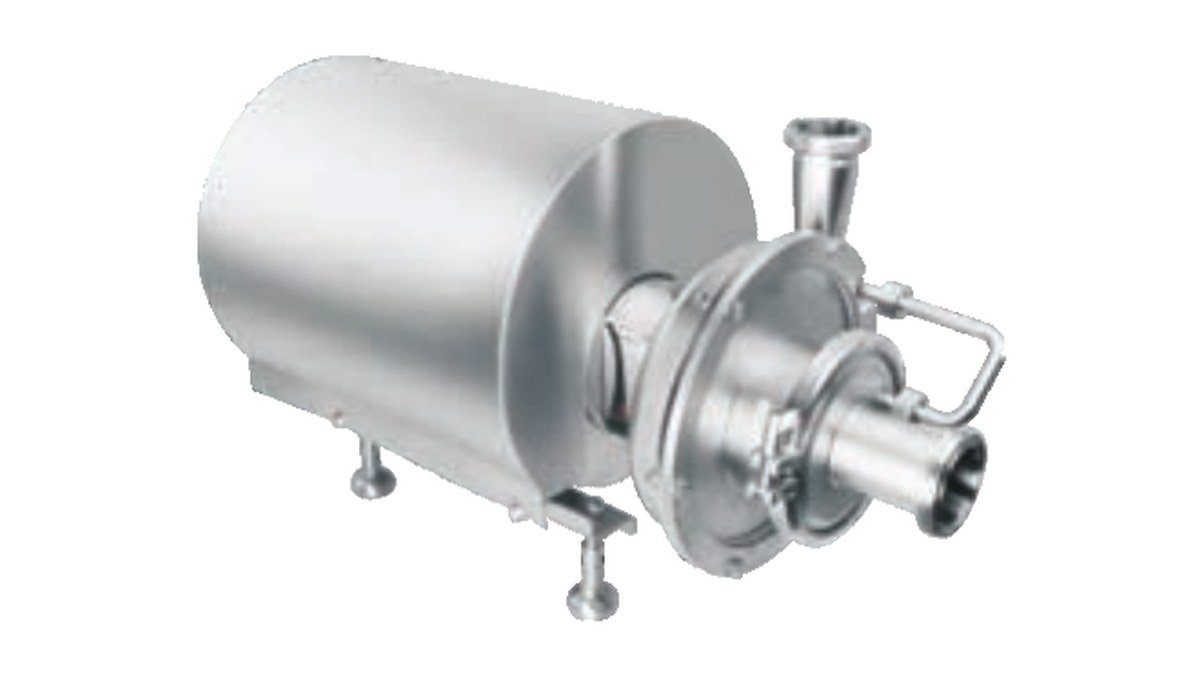

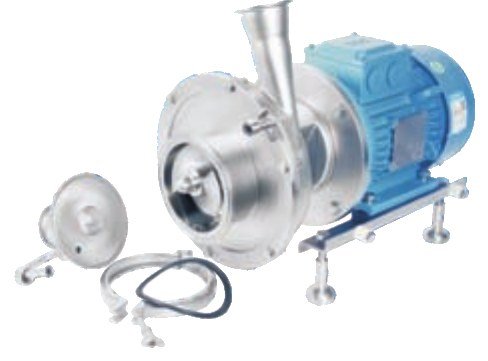

Самовсасывающие насосы
Возврат CIP, откачка из ёмкостей, среды с воздухом и газом.
Открыть в каталоге

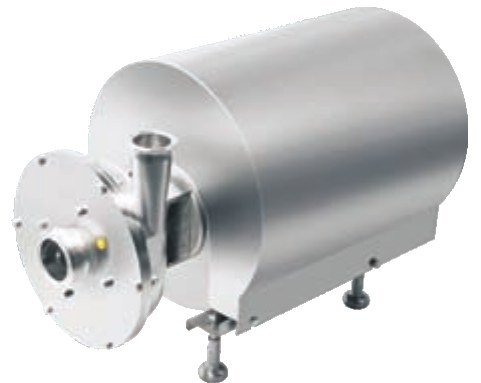

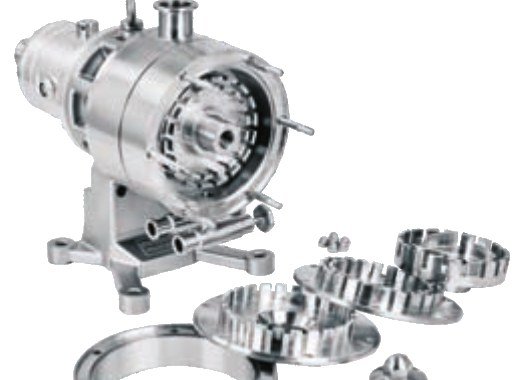

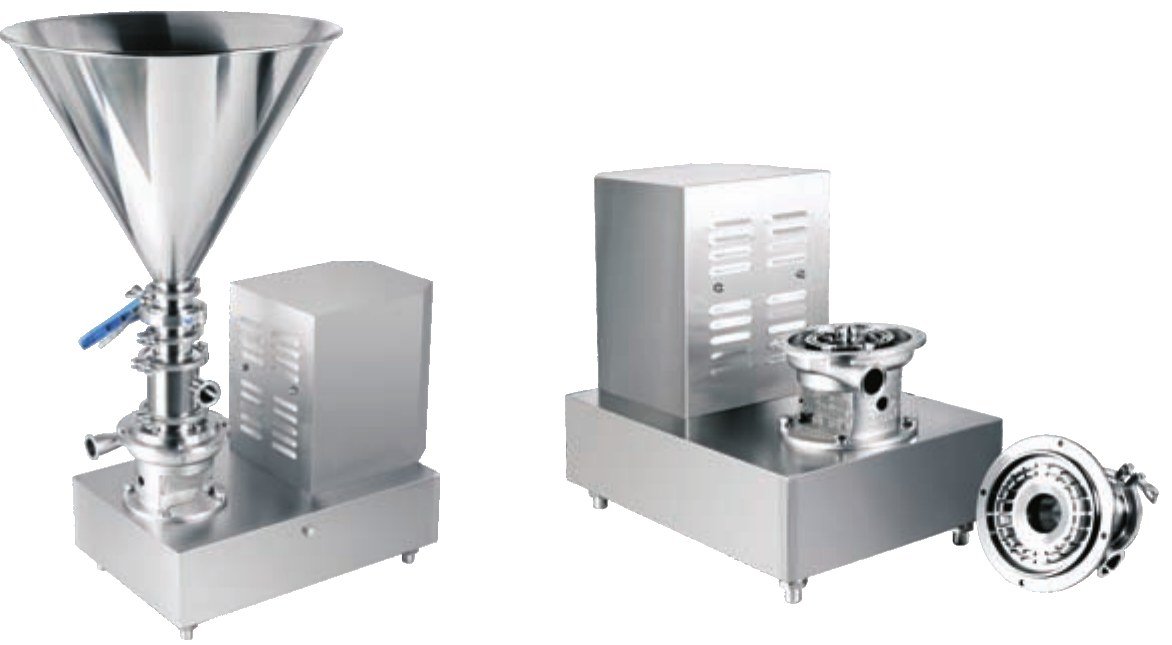

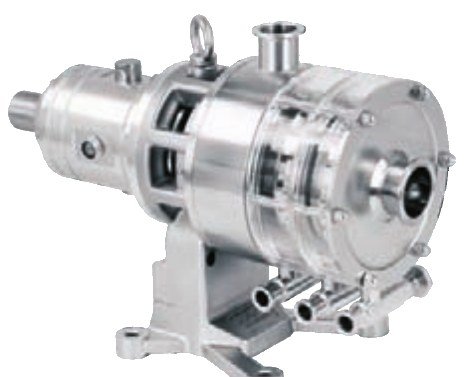

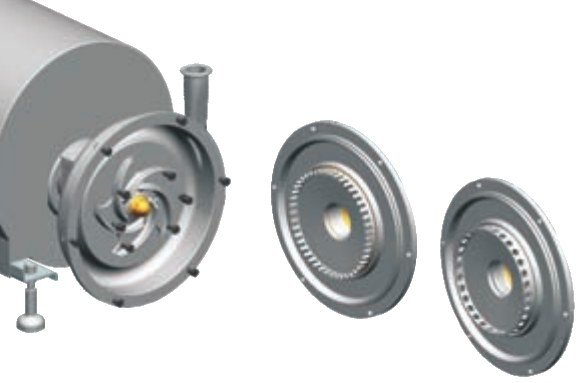

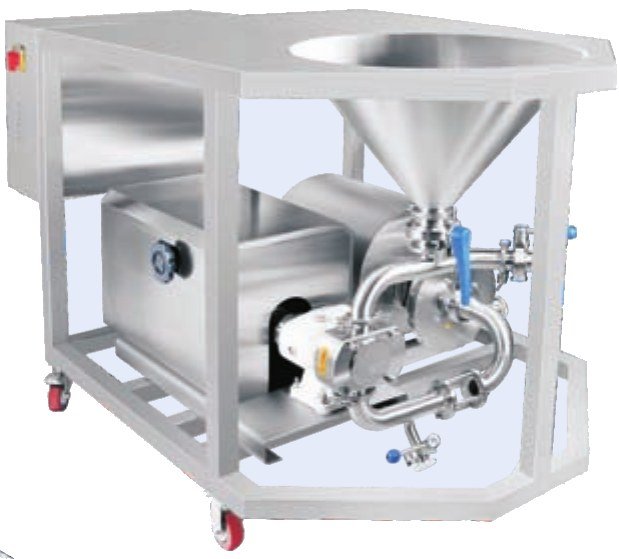

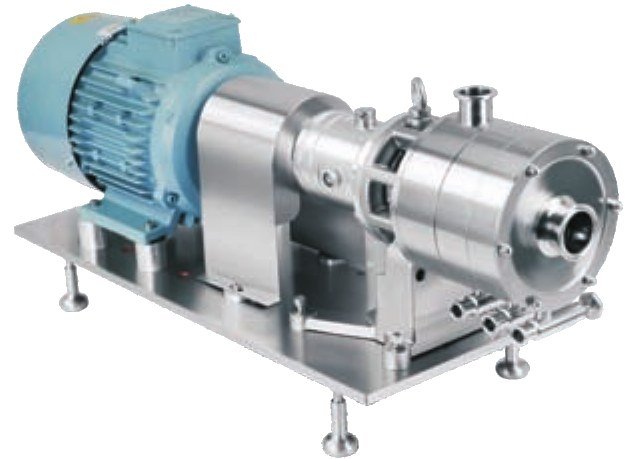

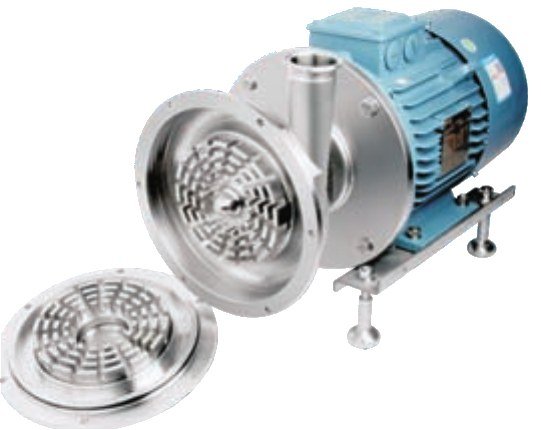

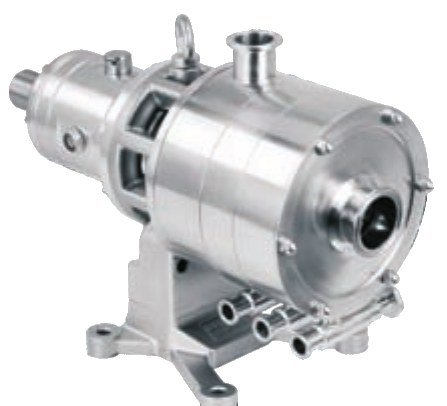

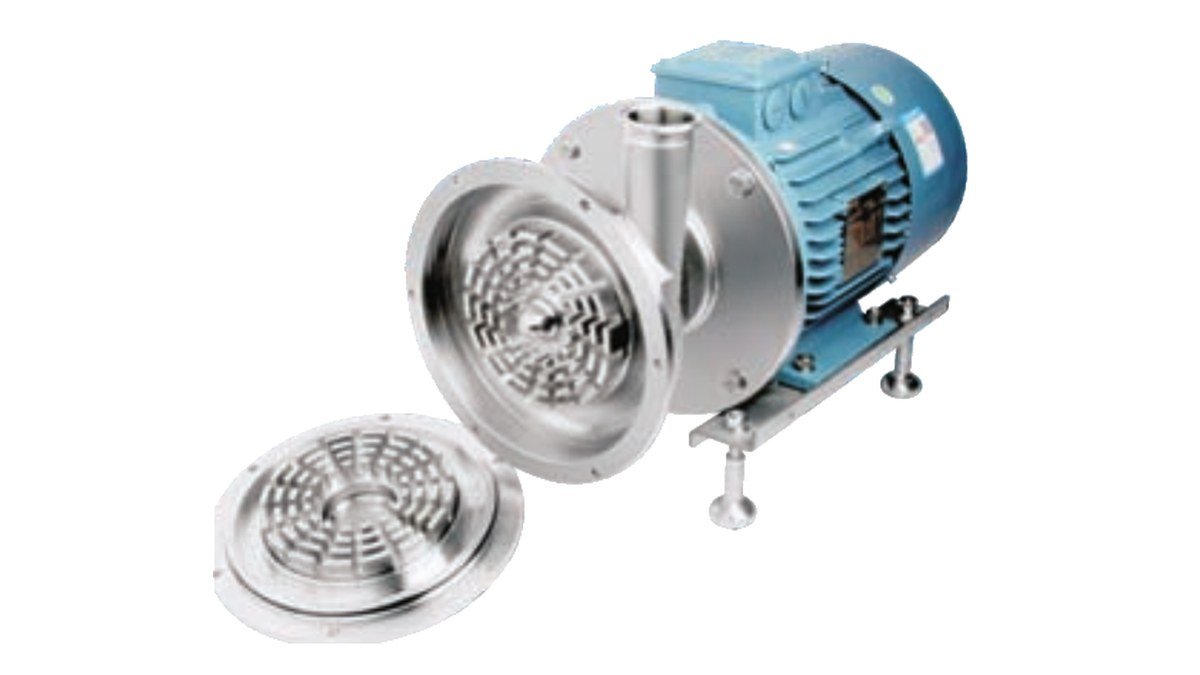

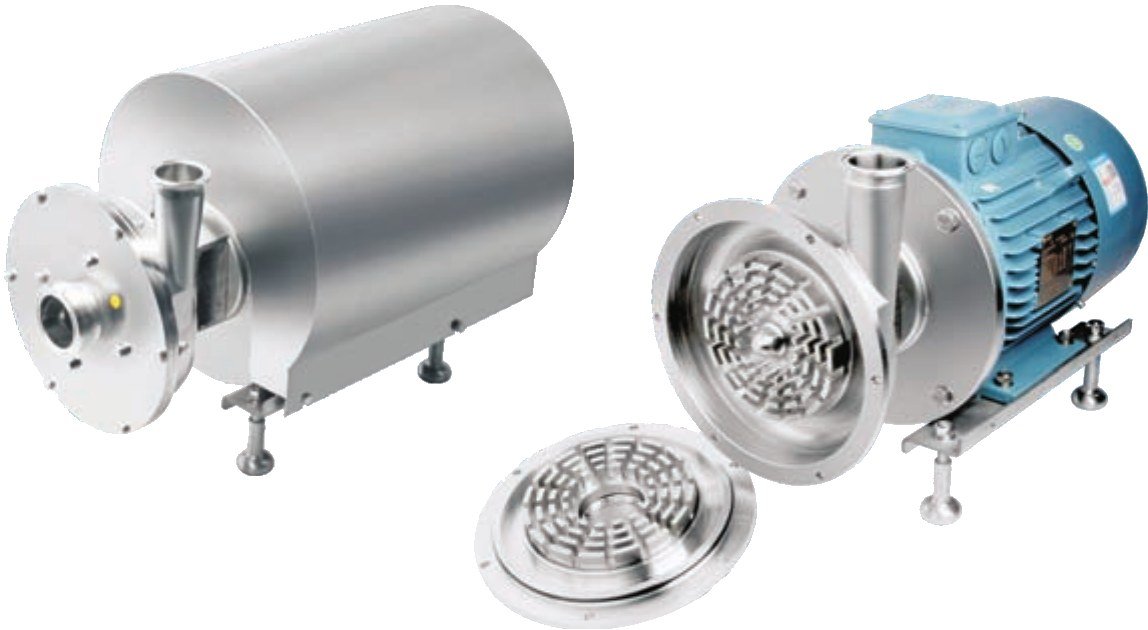

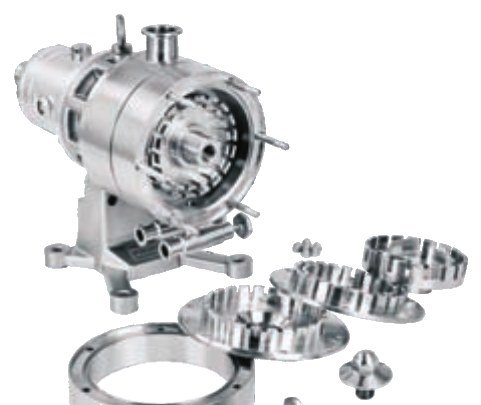

Гомогенизаторы и эмульгаторы
Эмульсии, суспензии, пасты, соусы. Поточные ротор-статор до 65 м³/ч.
Открыть в каталоге

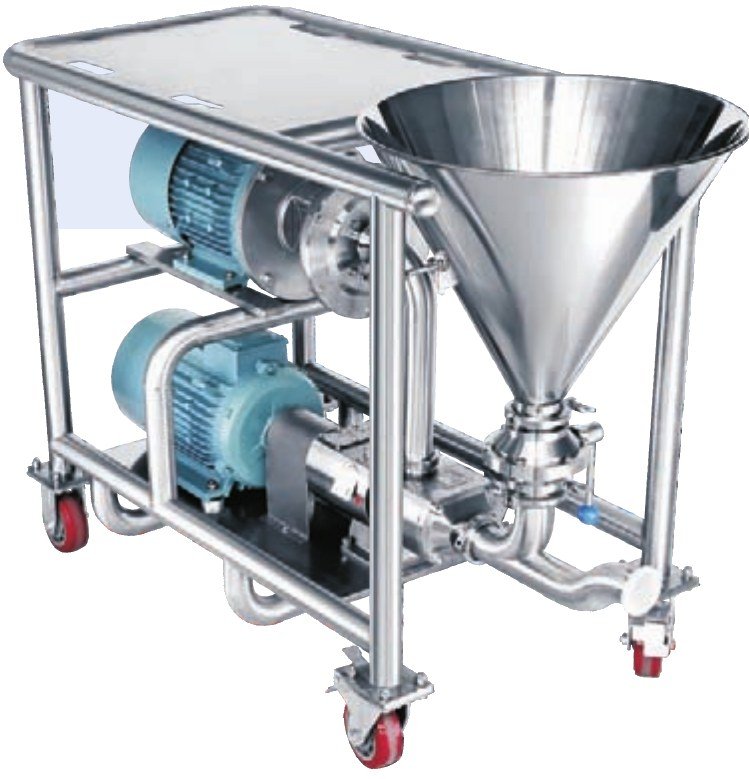

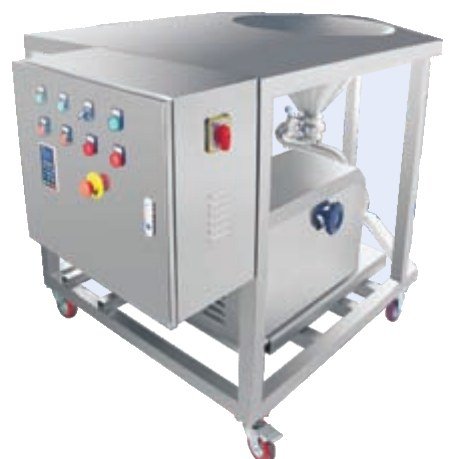

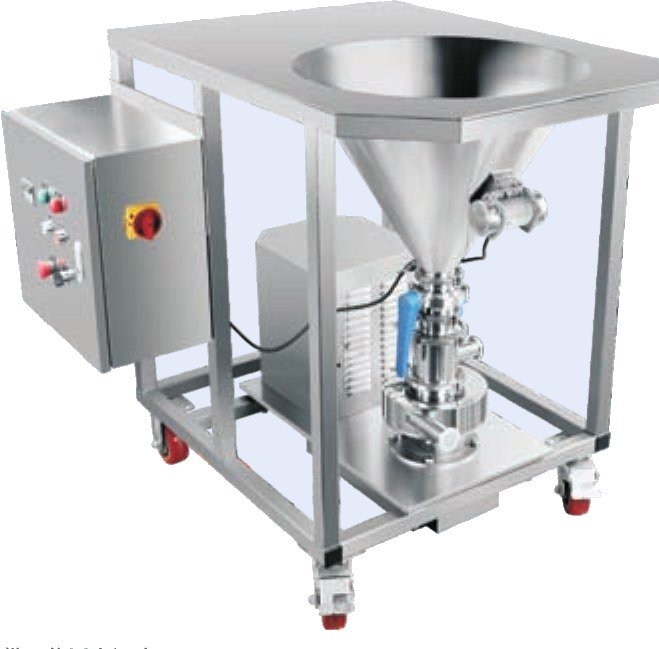

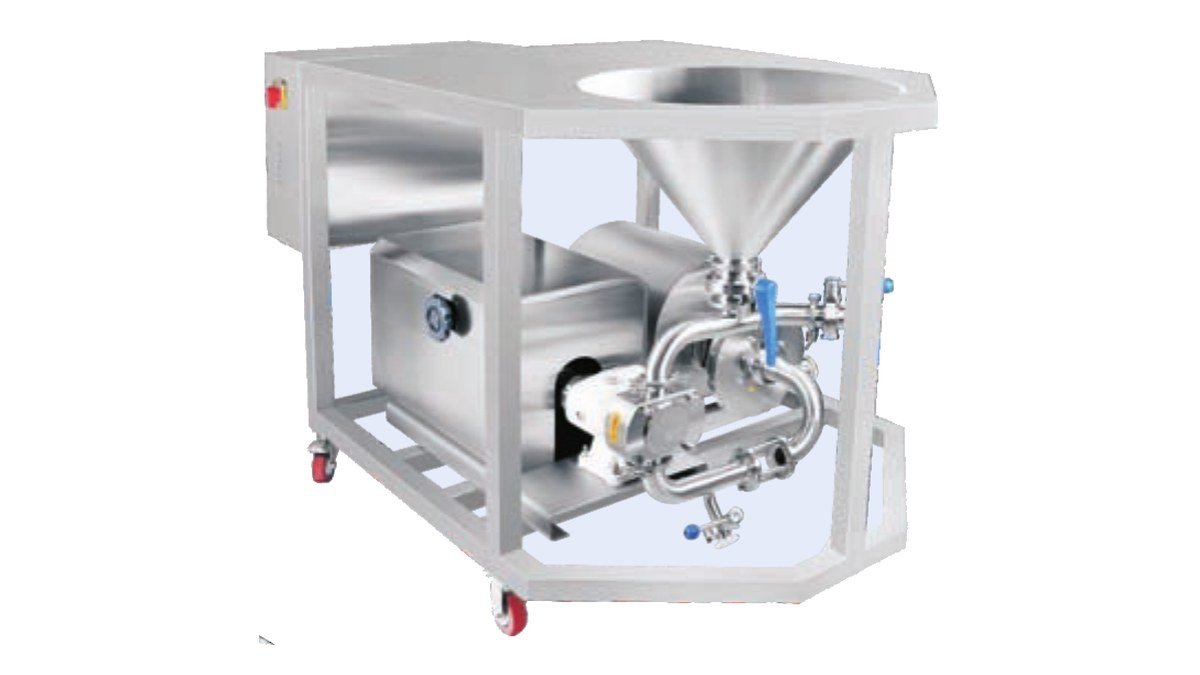

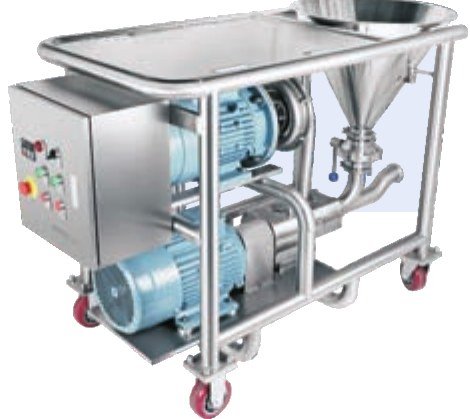

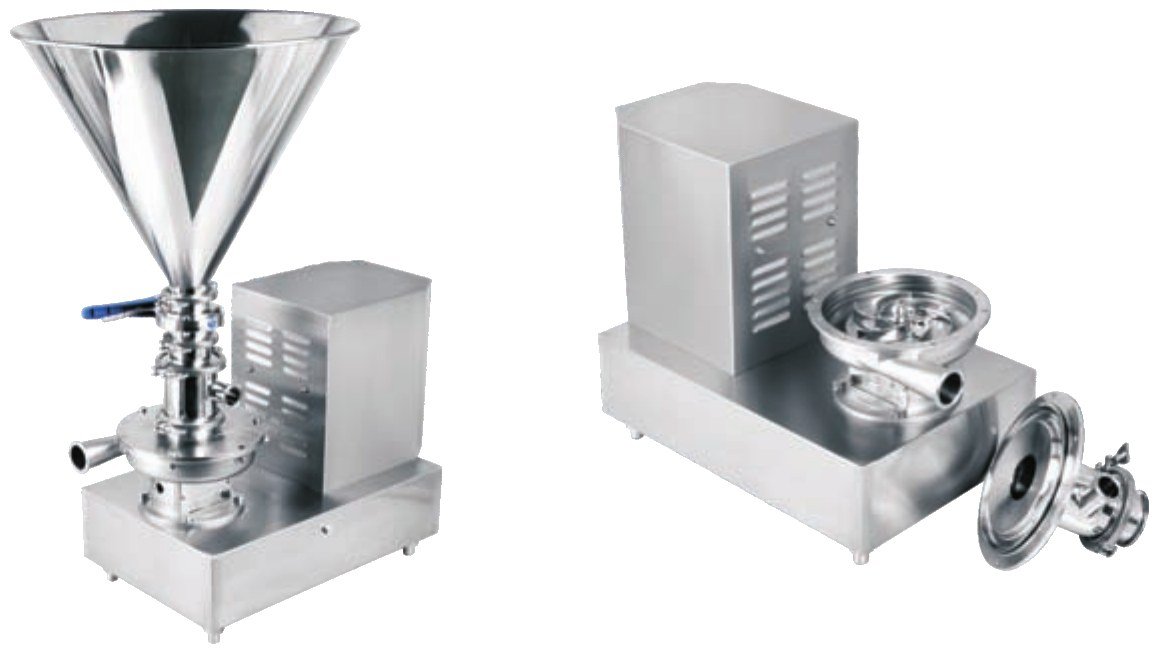

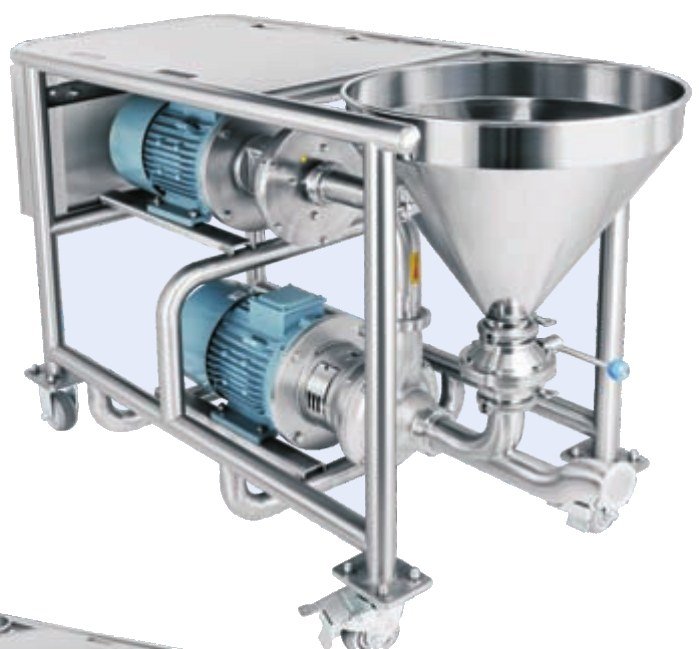

Смесительные насосы
Сахар, сухое молоко, загустители, крахмал. Без комков и с готовой тележкой.
Открыть в каталоге

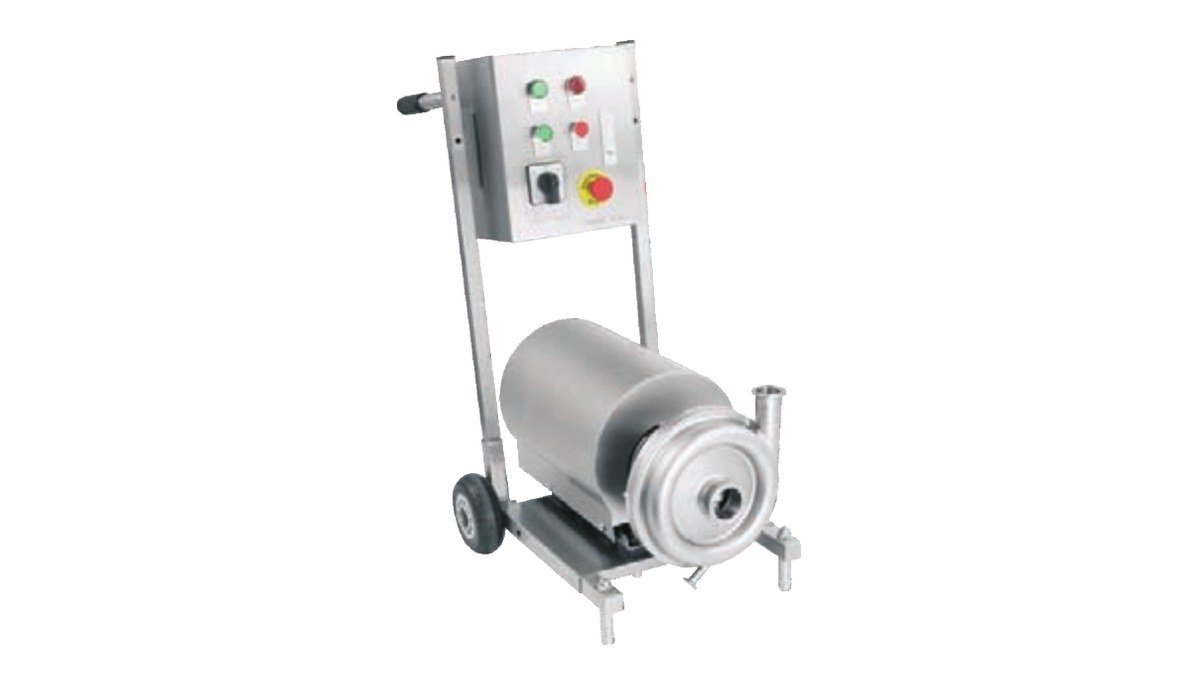

Шкафы управления и системы
Шкафы на 1–2 двигателя, охлаждение уплотнений, станции постоянного давления.
Открыть в каталогеКаталог: 187 позиций в 9 группах
Каждая карточка — серия: фото, описание и таблица моделей. Строка таблицы — отдельная модель с подачей, мощностью и присоединением; для моделей с несколькими рабочими точками есть раскрывающийся список с полной таблицей. Нажмите «Запросить» в нужной строке, и модель уйдёт в заявку со ссылкой на неё.
объёмныеРоторно-лопастные насосыдля вязких продуктов, паст и кремов22 позиции · 4 серииСвернутьСмотреть модели
Два ротора вращаются в корпусе навстречу друг другу и вытесняют продукт без пульсаций и без повреждения частиц. Их берут для молочных продуктов, шоколада, сиропов, паст и косметических масс, а типоразмеры ряда закрывают подачу до 90 м³/ч. Корпус из нержавеющей стали 316L, поверхность до Ra 0,4 мкм.

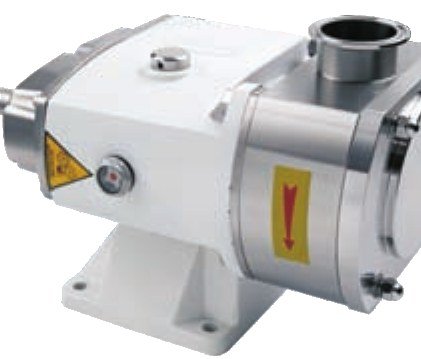

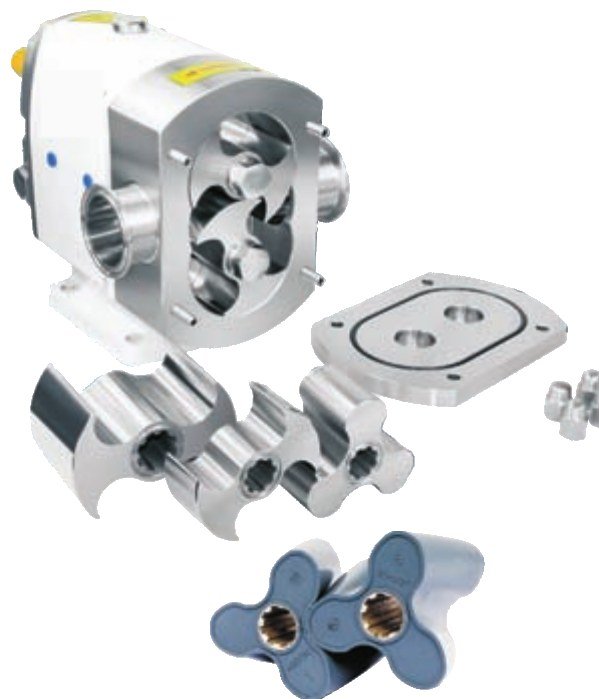

TUL / TURРоторно-лопастные насосы TUL (горизонтальные) и TUR (вертикальные)
Одиннадцать типоразмеров с присоединением от 1″ до 5″. Горизонтальный TUL ставят так, чтобы патрубки смотрели в стороны, а вертикальный TUR подходит, когда нужен вход сверху. Ротор по умолчанию бабочка: он бережнее всего к частицам. Таблица ниже даёт подачу для него, остальные роторы в раскрывающемся списке модели.
| Модель | Присоединение | Давление, бар | Макс. об/мин | Рек. об/мин | л/об (бабочка) | Макс. подача, м³/ч | Подача на рек. оборотах, м³/ч | |
|---|---|---|---|---|---|---|---|---|
| TU-20 | 1″ (DN25) | 15 | 700 | 50–450 | 0,122 | 5,1 | 0,37–3,29 | |
| TU-23 | 1,5″ (DN40) | 15 | 700 | 50–450 | 0,171 | 7,2 | 0,51–4,62 | |
| TU-25 | 2″ (DN50) | 15 | 700 | 50–450 | 0,24 | 10,1 | 0,72–6,48 | |
| TU-30 | 2″ (DN50) | 15 | 700 | 50–400 | 0,374 | 15,7 | 1,12–8,98 | |
| TU-35 | 2,5″ | 12 | 700 | 50–400 | 0,468 | 19,7 | 1,4–11,23 | |
| TU-55 | DN65 | 12 | 500 | 50–350 | 0,531 | 15,9 | 1,59–11,15 | |
| TU-60 | 3″ | 10 | 500 | 50–350 | 0,586 | 17,6 | 1,76–12,31 | |
| TU-70 | 3″ | 15 | 500 | 50–350 | 1,371 | 41,1 | 4,11–28,79 | |
| TU-80 | DN80 | 15 | 500 | 50–350 | 1,371 | 41,1 | 4,11–28,79 | |
| TU-100 | 4″ (DN100) | 10 | 500 | 50–350 | 1,758 | 52,7 | 5,27–36,92 | |
| TU-125 | 5″ (DN125) | 10 | 500 | 50–350 | 2,233 | 67 | 6,7–46,89 |
TU-20: рабочие точки, 5 строк
| Ротор | л/об | Макс. подача, м³/ч | Подача на рекомендуемых оборотах, м³/ч |
|---|---|---|---|
| бабочка (стандарт) | 0,122 | 5,1 | 0,37–3,29 |
| трёхлопастной | 0,137 | 5,8 | 0,41–3,7 |
| одинарная бабочка | 0,121 | 5,1 | 0,36–3,27 |
| двухлопастной | 0,136 | 5,7 | 0,41–3,7 |
| пятилопастной | 0,144 | 6 | 0,43–3,9 |
TU-23: рабочие точки, 5 строк
| Ротор | л/об | Макс. подача, м³/ч | Подача на рекомендуемых оборотах, м³/ч |
|---|---|---|---|
| бабочка (стандарт) | 0,171 | 7,2 | 0,51–4,62 |
| трёхлопастной | 0,192 | 8,1 | 0,58–5,18 |
| одинарная бабочка | 0,171 | 7,2 | 0,51–4,62 |
| двухлопастной | 0,192 | 8,1 | 0,58–5,2 |
| пятилопастной | 0,203 | 8,5 | 0,61–5,5 |
TU-25: рабочие точки, 5 строк
| Ротор | л/об | Макс. подача, м³/ч | Подача на рекомендуемых оборотах, м³/ч |
|---|---|---|---|
| бабочка (стандарт) | 0,24 | 10,1 | 0,72–6,48 |
| трёхлопастной | 0,27 | 11,3 | 0,81–7,29 |
| одинарная бабочка | 0,24 | 10,1 | 0,72–6,48 |
| двухлопастной | 0,269 | 11,3 | 0,81–7,3 |
| пятилопастной | 0,285 | 12 | 0,86–7,7 |
TU-30: рабочие точки, 5 строк
| Ротор | л/об | Макс. подача, м³/ч | Подача на рекомендуемых оборотах, м³/ч |
|---|---|---|---|
| бабочка (стандарт) | 0,374 | 15,7 | 1,12–8,98 |
| трёхлопастной | 0,42 | 17,6 | 1,26–10,08 |
| одинарная бабочка | 0,374 | 15,7 | 1,12–8,98 |
| двухлопастной | 0,417 | 17,5 | 1,25–10 |
| пятилопастной | 0,442 | 18,6 | 1,33–10,6 |
TU-35: рабочие точки, 5 строк
| Ротор | л/об | Макс. подача, м³/ч | Подача на рекомендуемых оборотах, м³/ч |
|---|---|---|---|
| бабочка (стандарт) | 0,468 | 19,7 | 1,4–11,23 |
| трёхлопастной | 0,526 | 22,1 | 1,58–12,62 |
| одинарная бабочка | 0,468 | 19,7 | 1,4–11,23 |
| двухлопастной | 0,522 | 21,9 | 1,57–12,5 |
| пятилопастной | 0,554 | 23,3 | 1,66–13,3 |
TU-55: рабочие точки, 5 строк
| Ротор | л/об | Макс. подача, м³/ч | Подача на рекомендуемых оборотах, м³/ч |
|---|---|---|---|
| бабочка (стандарт) | 0,531 | 15,9 | 1,59–11,15 |
| трёхлопастной | 0,597 | 17,9 | 1,79–12,54 |
| одинарная бабочка | 0,531 | 15,9 | 1,59–11,15 |
| двухлопастной | 0,593 | 17,8 | 1,78–12,5 |
| пятилопастной | 0,629 | 18,9 | 1,89–13,2 |
TU-60: рабочие точки, 5 строк
| Ротор | л/об | Макс. подача, м³/ч | Подача на рекомендуемых оборотах, м³/ч |
|---|---|---|---|
| бабочка (стандарт) | 0,586 | 17,6 | 1,76–12,31 |
| трёхлопастной | 0,659 | 19,8 | 1,98–13,84 |
| одинарная бабочка | 0,586 | 17,6 | 1,76–12,31 |
| двухлопастной | 0,654 | 19,6 | 1,96–13,7 |
| пятилопастной | 0,695 | 20,9 | 2,09–14,6 |
TU-70: рабочие точки, 5 строк
| Ротор | л/об | Макс. подача, м³/ч | Подача на рекомендуемых оборотах, м³/ч |
|---|---|---|---|
| бабочка (стандарт) | 1,371 | 41,1 | 4,11–28,79 |
| трёхлопастной | 1,511 | 45,3 | 4,53–31,73 |
| одинарная бабочка | 1,365 | 41 | 4,1–28,67 |
| двухлопастной | 1,507 | 45,2 | 4,52–31,6 |
| пятилопастной | 1,584 | 47,5 | 4,75–33,3 |
TU-80: рабочие точки, 5 строк
| Ротор | л/об | Макс. подача, м³/ч | Подача на рекомендуемых оборотах, м³/ч |
|---|---|---|---|
| бабочка (стандарт) | 1,371 | 41,1 | 4,11–28,79 |
| трёхлопастной | 1,511 | 45,3 | 4,53–31,73 |
| одинарная бабочка | 1,365 | 41 | 4,1–28,67 |
| двухлопастной | 1,507 | 45,2 | 4,52–31,6 |
| пятилопастной | 1,584 | 47,5 | 4,75–33,3 |
TU-100: рабочие точки, 5 строк
| Ротор | л/об | Макс. подача, м³/ч | Подача на рекомендуемых оборотах, м³/ч |
|---|---|---|---|
| бабочка (стандарт) | 1,758 | 52,7 | 5,27–36,92 |
| трёхлопастной | 1,938 | 58,1 | 5,81–40,7 |
| одинарная бабочка | 1,75 | 52,5 | 5,25–36,75 |
| двухлопастной | 1,932 | 58 | 5,8–40,6 |
| пятилопастной | 2,031 | 60,9 | 6,09–42,7 |
TU-125: рабочие точки, 5 строк
| Ротор | л/об | Макс. подача, м³/ч | Подача на рекомендуемых оборотах, м³/ч |
|---|---|---|---|
| бабочка (стандарт) | 2,233 | 67 | 6,7–46,89 |
| трёхлопастной | 2,461 | 73,8 | 7,38–51,68 |
| одинарная бабочка | 2,222 | 66,7 | 6,67–46,66 |
| двухлопастной | 2,454 | 73,6 | 7,36–51,5 |
| пятилопастной | 2,579 | 77,4 | 7,74–54,2 |
Данные для ротора «бабочка»; для остальных роторов цифры в раскрывающемся списке.
STUL / STURЦельнонержавеющие STUL и STUR
Тот же ряд типоразмеров, но насос целиком из нержавеющей стали, включая коробку передач. Параметры подачи и давления те же, что в таблице TUL / TUR. Фото серии пришлём по запросу.
| Модель | Подача, м³/ч | Давление, бар | Температура, °C | Обороты, об/мин | Сталь | |
|---|---|---|---|---|---|---|
| STU | до 90 | до 15 | до 150 | до 750 | 316L (1.4404) |
Давление до 15 бар указано для STU; для исполнений TUL и TUR каталог даёт до 20 бар. Серия STU по данным производителя соответствует 3-A.

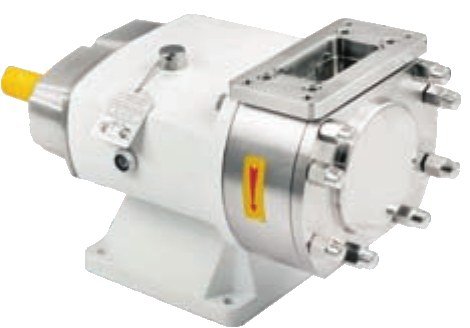

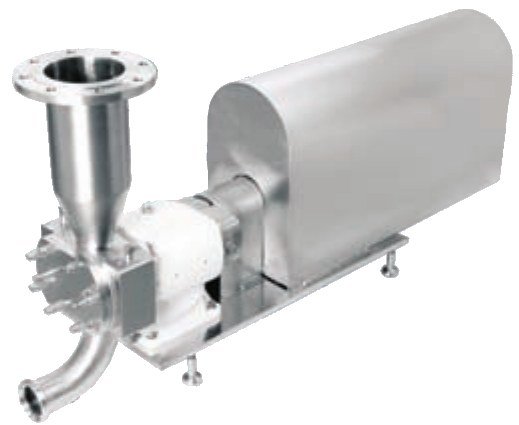

TU-исполненияИсполнения роторно-лопастных насосов
Один и тот же насос комплектуют по задаче: с клапаном безопасности, обогревом, редуктором, серводвигателем, тележкой, бункером, защитным кожухом или шкафом управления. Выберите нужное исполнение, а типоразмер подберём по таблице TUL / TUR.
| Модель | Что даёт | |
|---|---|---|

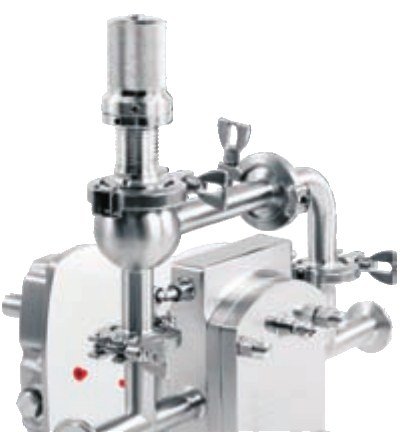

| TU-VAL | Внешний предохранительный клапан держит давление в линии при засорении выхода. Подходит для маловязких сред. | |
| TU-VAL-IN | Предохранительный клапан внутри корпуса. Срабатывает по давлению от 1 до 6 бар, открывается и принудительно воздухом. | |
| TU-JACK | Нагревательная рубашка: периферийная, поверхностная или полная. Для шоколада, сиропов и карамели. | |

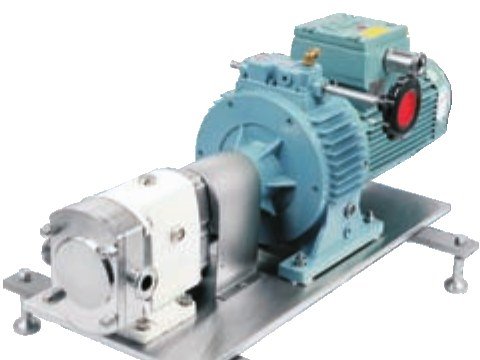

| TU-GEAR | Редуктор: механический бесступенчатый, частотный или с фиксированным передаточным числом. Возможен взрывозащищённый двигатель, требования к маркировке уточняются. | |

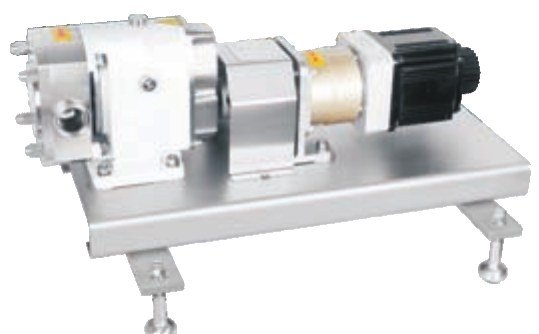

| TU-SERVO | С серводвигателем для точной дозировки. | |
| TU-CART | Мобильное: на тележке с пультом, колёса с фиксатором, механический вариатор. Возможна версия с преобразователем частоты. | |
| TU-HOP | Квадратный или круглый приёмный бункер для вязких продуктов, которые сами не затекают. | |
| TU-COVER | Защитный кожух привода: меньше мёртвых зон и защита обслуживающего. |

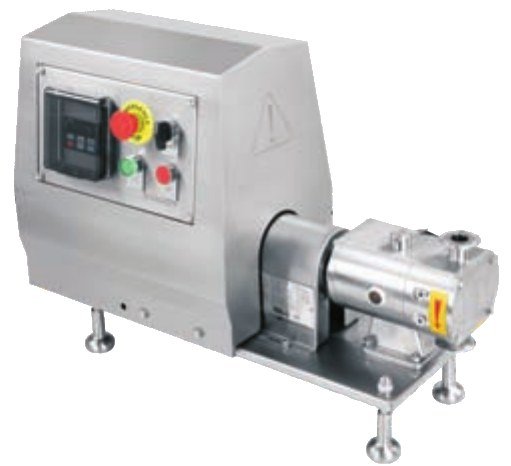

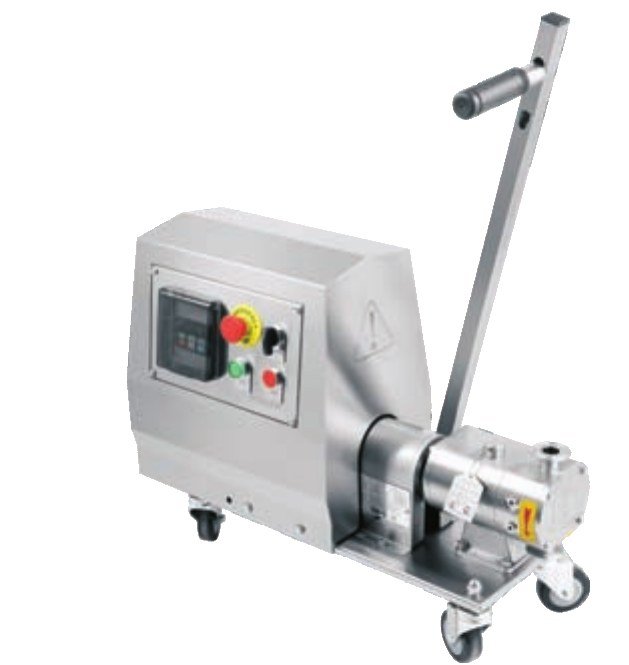

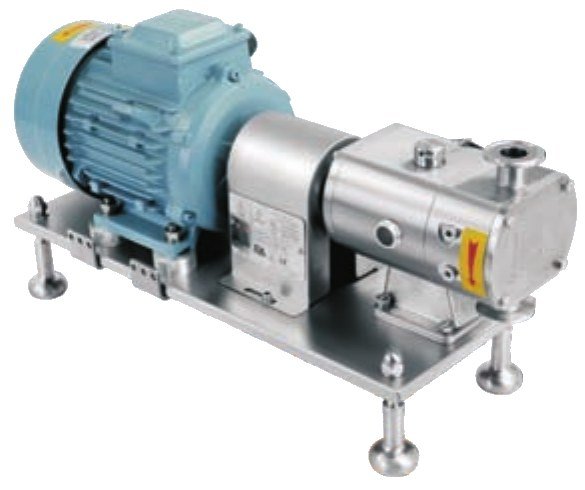

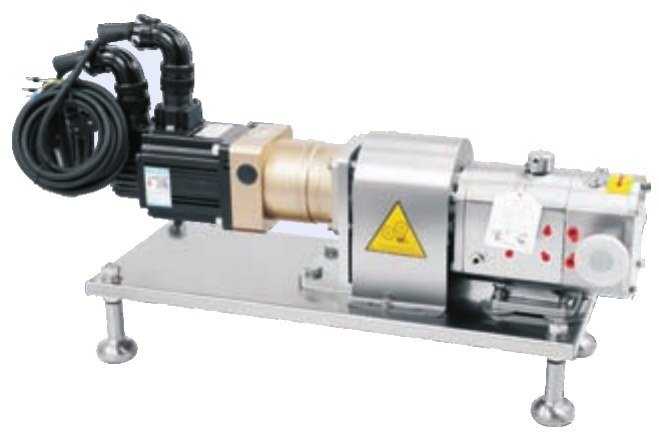

MINIМиниатюрные роторные насосы MINI
Компактный насос с присоединением 1″ (DN25) для малых производств и лабораторий. Подача по таблице до 1,5 м³/ч при давлении до 10 бар. В комплекте можно получить серводвигатель, моторную тележку или встроенный шкаф управления.
| Модель | Присоединение | Ротор | л/об | Рек. об/мин | Подача, л/ч | Давление, бар | Двигатель, кВт | Масса, кг | |
|---|---|---|---|---|---|---|---|---|---|
| MINI-10-3 | 1″ (DN25) | 3 лопасти | 0,035 | 500 | 1050 | 2–10 | 0,75–3,0 | 24–43 | |
| MINI-10-5 | 1″ (DN25) | 5 лопастей | 0,03 | 500 | 900 | 2–10 | 0,75–3,0 | 24–43 |
MINI-10-3: рабочие точки, 4 строки
| Давление, бар | Двигатель, кВт | Масса, кг |
|---|---|---|
| 2 | 0,75 | 24 |
| 3 | 1,5 | 31 |
| 5 | 2,2 | 34 |
| 10 | 3,0 | 43 |
MINI-10-5: рабочие точки, 4 строки
| Давление, бар | Двигатель, кВт | Масса, кг |
|---|---|---|
| 2 | 0,75 | 24 |
| 3 | 1,5 | 31 |
| 5 | 2,2 | 34 |
| 10 | 3,0 | 43 |
Диапазон частот 50–700 об/мин; подача в диапазоне до 1470 л/ч (3 лопасти) и до 1260 л/ч (5 лопастей).

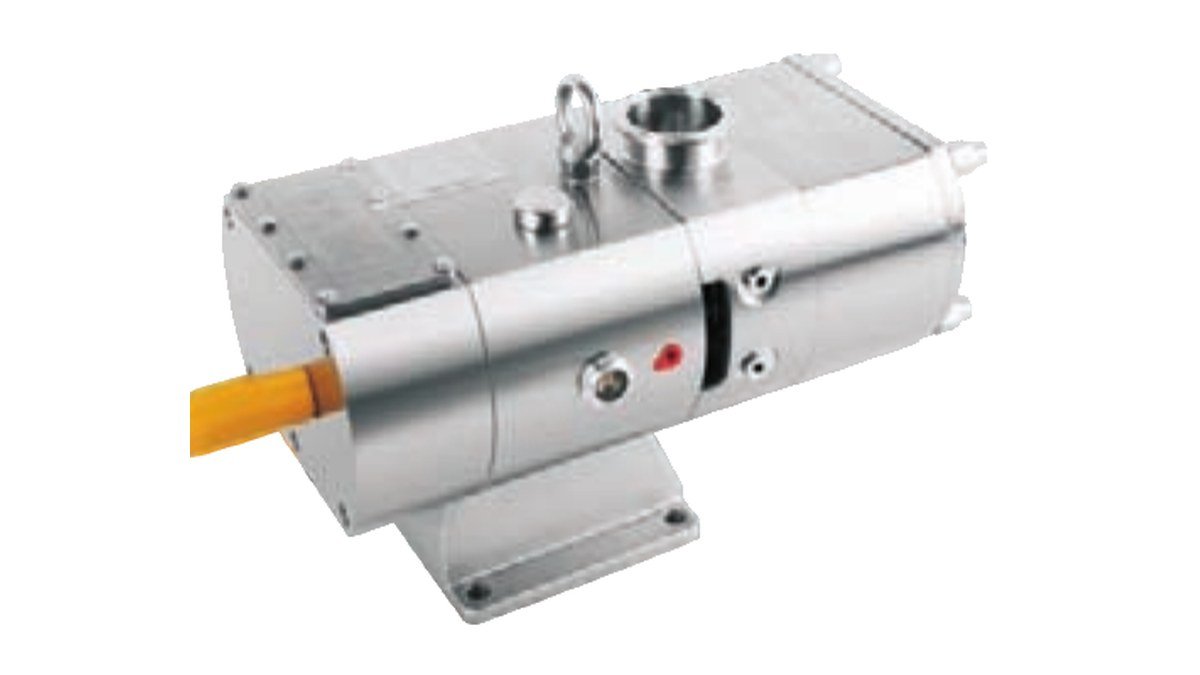

объёмныеДвухвинтовые насосыдля продуктов с частицами и газом16 позиций · 3 серииСвернутьСмотреть модели
Два винта перекачивают густые и жидкие продукты, ягоды, куски и смеси с газом. Насос всасывает сам, не пульсирует и работает в обе стороны, поэтому им же моют линию. Подача до 180 м³/ч, частицы до 39 мм.

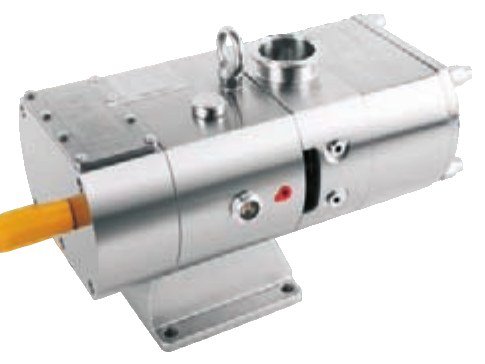

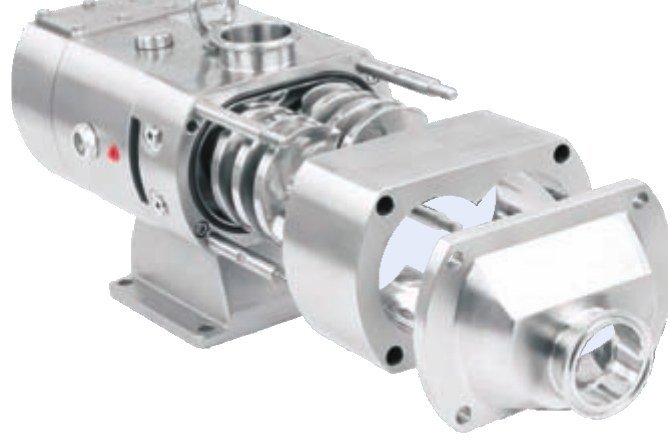

LGRДвухвинтовые насосы LGR
Девять моделей на три типоразмера корпуса (20, 30 и 70). Чем крупнее шаг винта, тем больше частица проходит без повреждения: от 8,5 мм у самой малой до 39,5 мм у самой большой. Насос всасывает сам и годится для продуктов от воды до густых масс.
| Модель | Вход | Выход | Шаг, мм | л/об | Макс. подача, л/мин | м³/ч | Макс. об/мин | Частица, мм | Давление, бар | Масса, кг | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LGR-20-18 | 1″–2″ | 1″–2″ | 18 | 0,07 | 252 | 15 | 3600 | 8,5 | 20 | 30 | |
| LGR-20-26 | 1″–2″ | 1″–2″ | 26 | 0,1 | 360 | 22 | 3600 | 12,5 | 20 | 30 | |
| LGR-20-39 | 1″–2″ | 1″–2″ | 39 | 0,15 | 435 | 26 | 2900 | 19 | 20 | 30 | |
| LGR-30-24 | 2,5″–3″ | 2″–3″ | 24 | 0,14 | 406 | 24 | 2900 | 11,5 | 20 | 59 | |
| LGR-30-40 | 2,5″–3″ | 2″–3″ | 40 | 0,25 | 725 | 44 | 2900 | 19,5 | 20 | 59 | |
| LGR-30-60 | 2,5″–3″ | 2″–3″ | 60 | 0,37 | 1073 | 64 | 2900 | 29,5 | 20 | 59 | |
| LGR-70-32 | 3″–4″ | 3″–4″ | 32 | 0,47 | 1363 | 82 | 2900 | 15,5 | 20 | 155 | |
| LGR-70-54 | 3″–4″ | 3″–4″ | 54 | 0,79 | 2291 | 137 | 2900 | 26,5 | 20 | 155 | |
| LGR-70-80 | 3″–4″ | 3″–4″ | 80 | 1,17 | 3393 | 204 | 2900 | 39,5 | 20 | 155 |

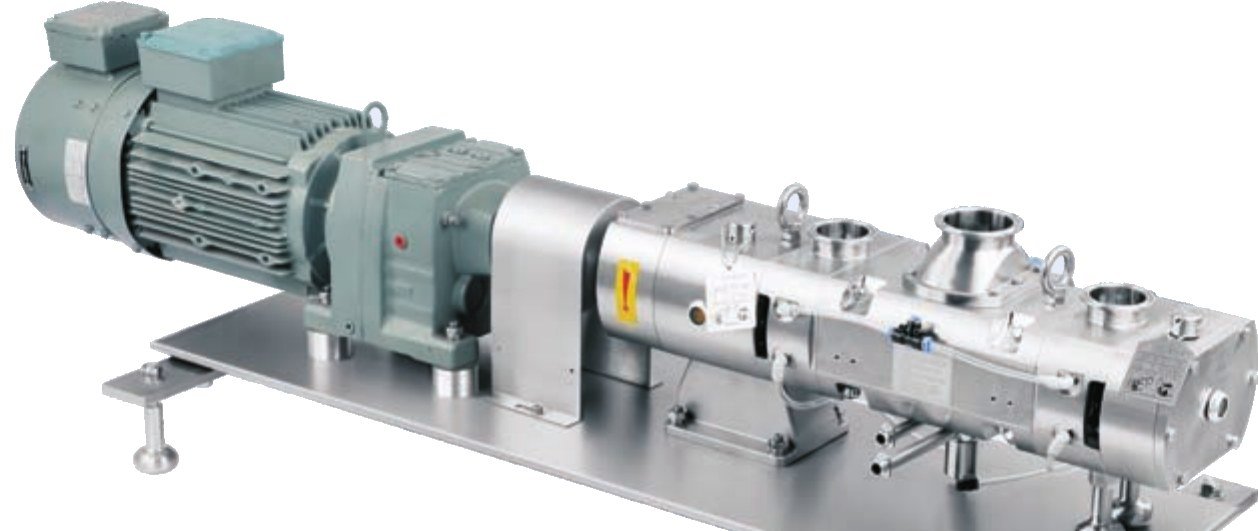

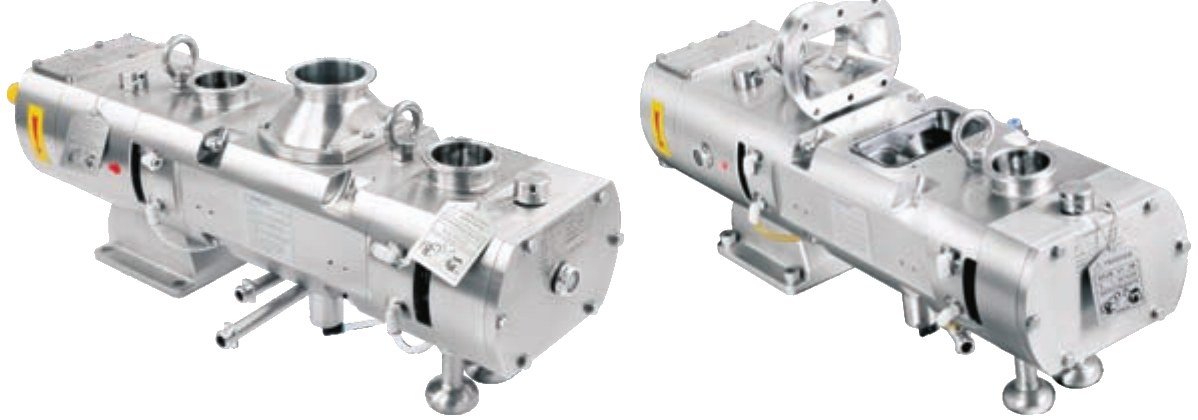

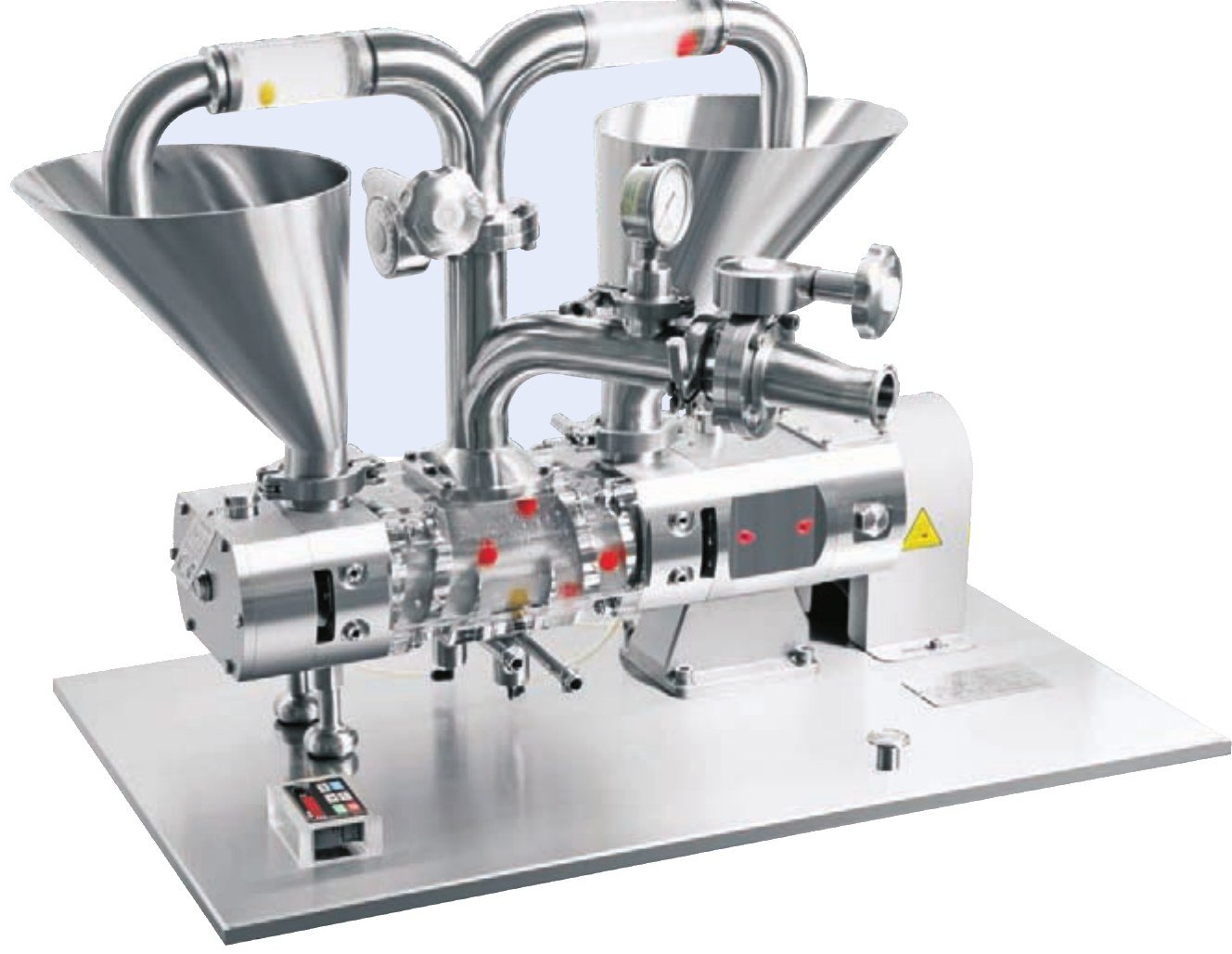

SLGRДвухвинтовые насосы с двумя входами SLGR
Двойной вход удваивает подачу и снижает нагрузку на вал: подача до 36 м³/ч при давлении до 20 бар. Три модели различаются шагом винта и размером допустимой частицы. На фото насос с двигателем и редуктором на раме.
| Модель | Вход | Выход | Шаг, мм | л/об | Макс. подача, л/мин | м³/ч | Макс. об/мин | Частица, мм | Давление, бар | Масса, кг | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SLGR-20-18 | 2,5″ (DN65) | 2″ (DN50) | 18 | 0,14 | 280 | 17 | 2000 | 8,5 | 20 | 55 | |
| SLGR-20-26 | 2,5″ (DN65) | 2″ (DN50) | 26 | 0,2 | 400 | 24 | 2000 | 12,5 | 20 | 55 | |
| SLGR-20-39 | 2,5″ (DN65) | 2″ (DN50) | 39 | 0,3 | 600 | 36 | 2000 | 19 | 20 | 55 |

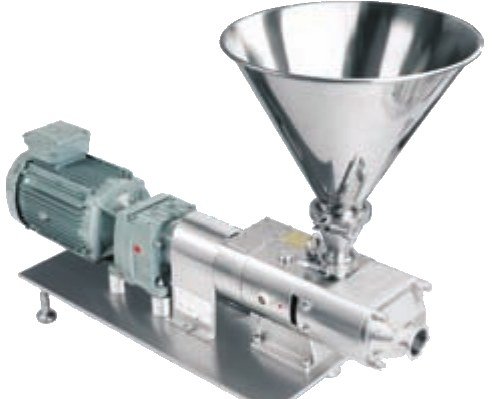

LG-исполненияИсполнения двухвинтовых насосов
Винтовые насосы поставляются на раме с двигателем, с серво, на тележке со шкафом управления, с загрузочным бункером или тройником на входе. Исполнение выбирают по линии, размер по таблицам LGR.
| Модель | Что даёт | |
|---|---|---|

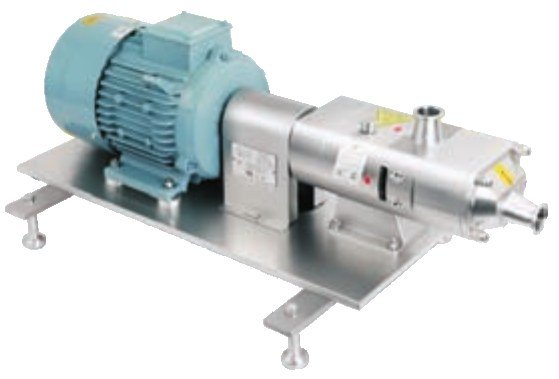

| LG-MOTOR | С двигателем напрямую на общей раме. | |
| LG-SERVO | С серводвигателем для точной подачи. | |
| LG-TEE | Тройник на входе: насос забирает продукт из двух линий. | |

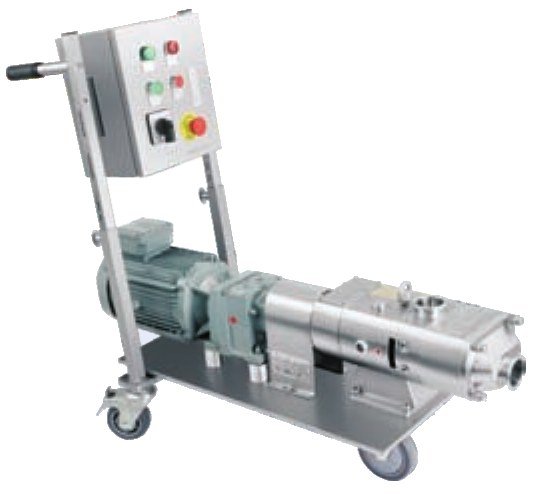

| LG-CART | На тележке со шкафом управления и колёсами со стопорами. |

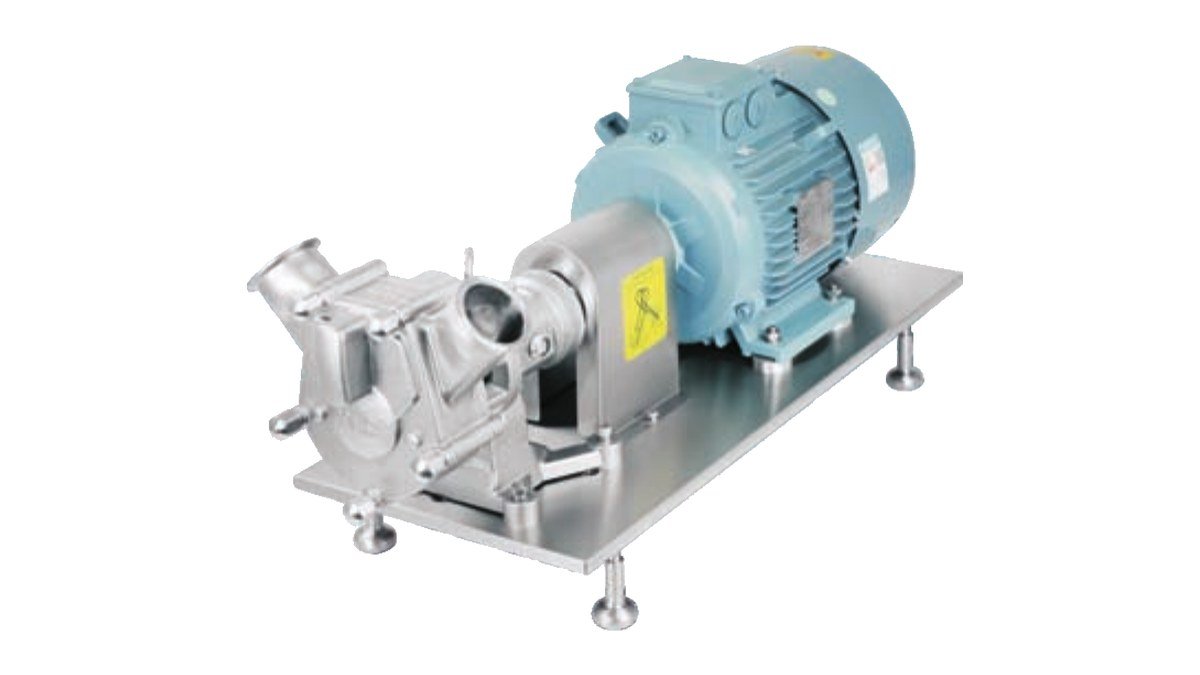

объёмныеСинусные насосыочень бережная подача вязких сред10 позиций · 2 серииСвернутьСмотреть модели
Синусный насос ведёт продукт плавным ходом ротора по синусоиде. Сдвиг минимальный, пузырьков почти нет, вязкость среды может быть от 1 сП до 8 000 000 сП. Подходит для пищевых, молочных, химических и фармацевтических сред.

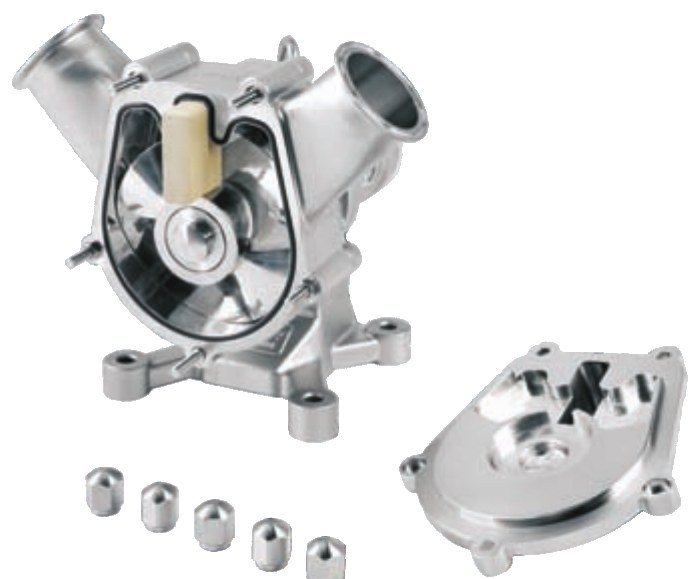

PZXСинусные насосы PZX
Шесть моделей с подачей от 7 до 93,6 м³/ч и давлением до 15 бар. Допускают частицы от 12 до 50 мм, работают в обе стороны и всасывают до −0,85 бар. Материал по данным производителя: 316L или дуплексная сталь 2205.
| Модель | Частица, мм | л/об | Макс. об/мин | Макс. подача, м³/ч | Давление, бар | Температура, °C | Вал, мм | |
|---|---|---|---|---|---|---|---|---|
| PZX-120 | 12 | 0,13 | 900 | 7 | 10 | 100 | 28 | |
| PZX-140 | 18 | 0,24 | 800 | 11,5 | 15 | 100 | 28 | |
| PZX-180 | 26 | 0,5 | 600 | 18 | 15 | 100 | 42 | |
| PZX-220 | 32 | 1 | 600 | 36 | 15 | 100 | 42 | |
| PZX-300 | 38 | 1,9 | 600 | 68,4 | 15 | 100 | 48 | |
| PZX-300-1 | 50 | 2,6 | 600 | 93,6 | 15 | 100 | 48 |
Температура до 130 °C указана для серии в целом; по таблице моделей 100 °C.

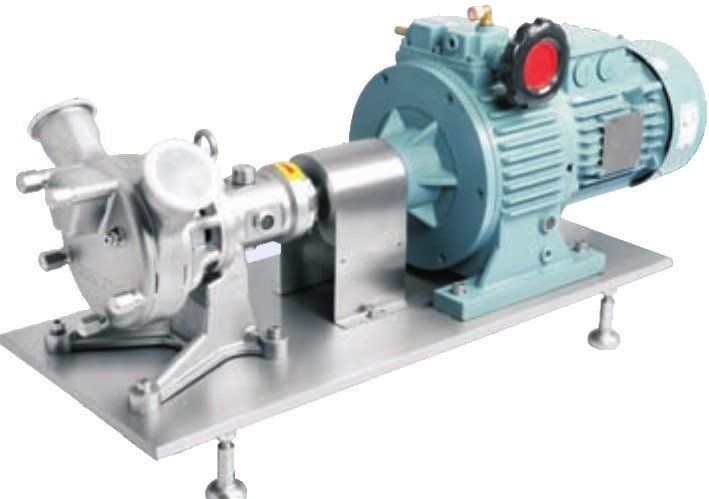

PZX-исполненияИсполнения синусных насосов

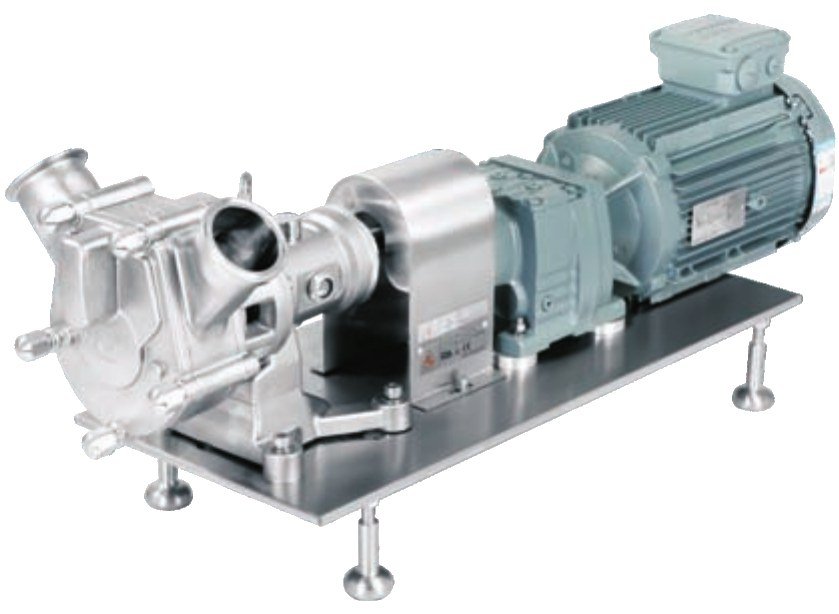

Насос бывает с двигателем напрямую, с редуктором и регулятором скорости, голым (без двигателя) или на тележке со шкафом управления.
| Модель | Что даёт | |
|---|---|---|

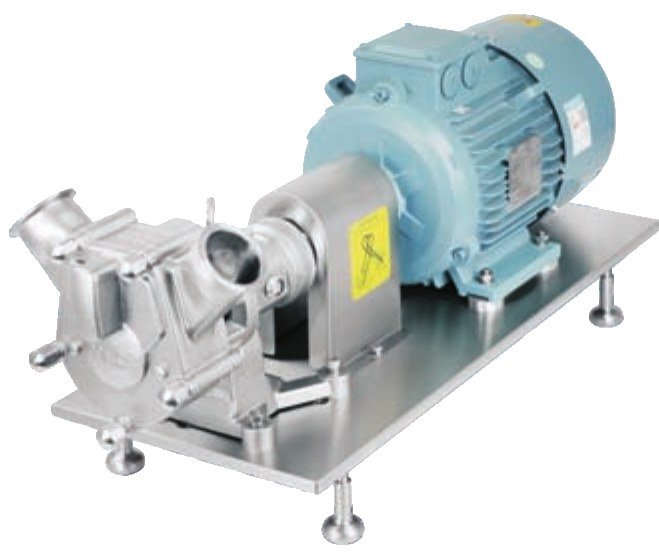

| PZX-DIRECT | Двигатель соединён напрямую. | |
| PZX-FIXED | Двигатель с редуктором на постоянной скорости. | |
| PZX-BARE | Голый насос без двигателя, привод ваш. | |

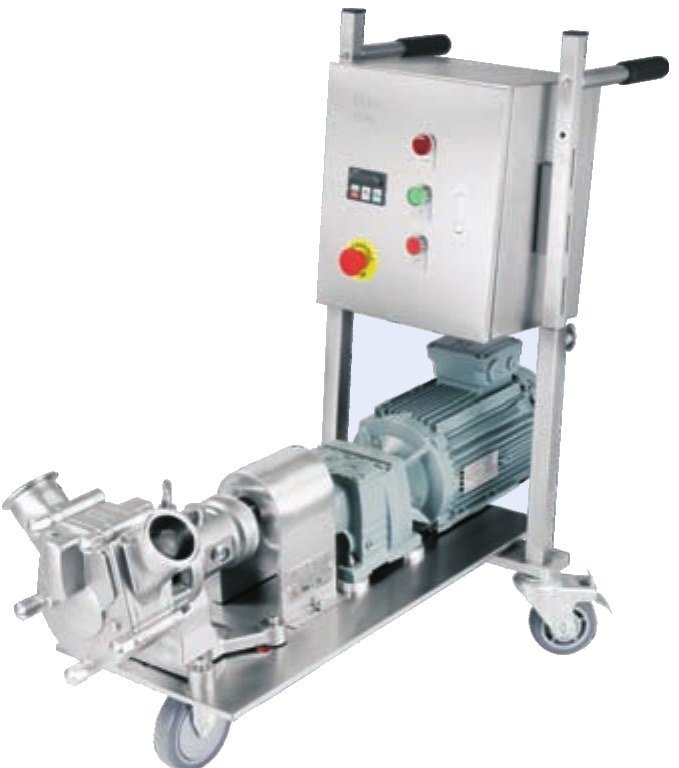

| PZX-CART | На тележке со шкафом управления. |

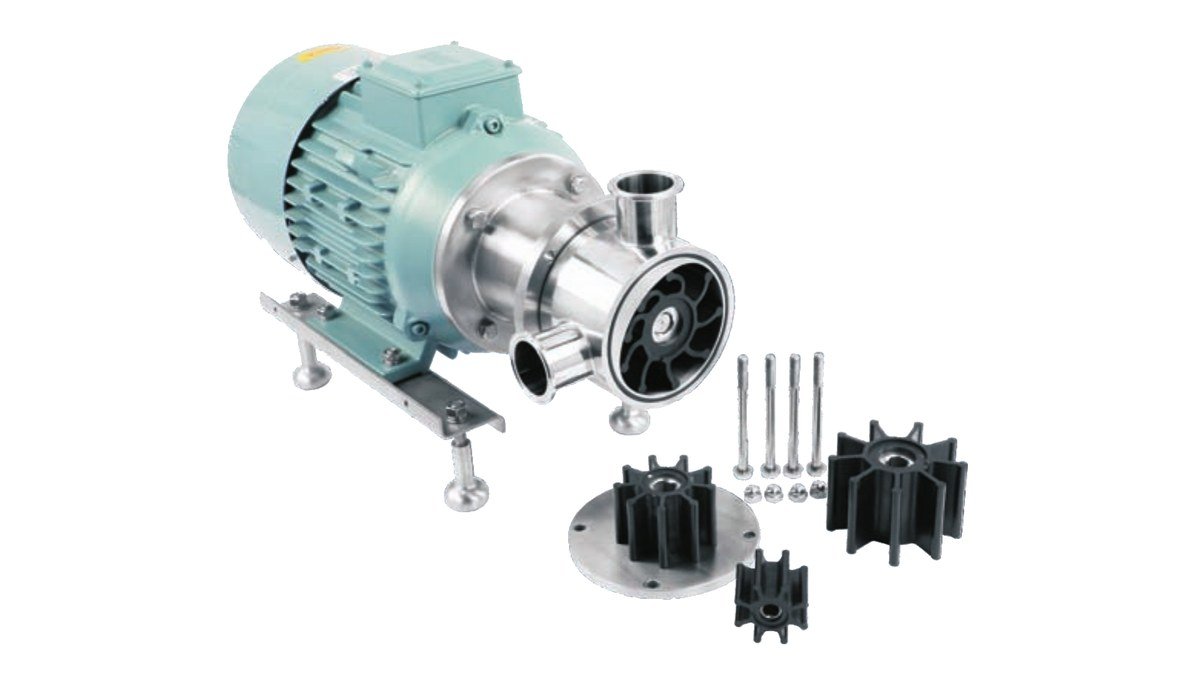

объёмныеНасосы с гибким импеллеромсамовсасывающие, мягкие3 позиции · 1 серияСвернутьСмотреть модели
Резиновый импеллер вытесняет продукт мягко: ягоды и цельные фрукты проходят без повреждения, а сливки не сбиваются. Насос сам поднимает продукт с глубины до 5–6 метров и может работать как дозатор, если менять частоту вращения.

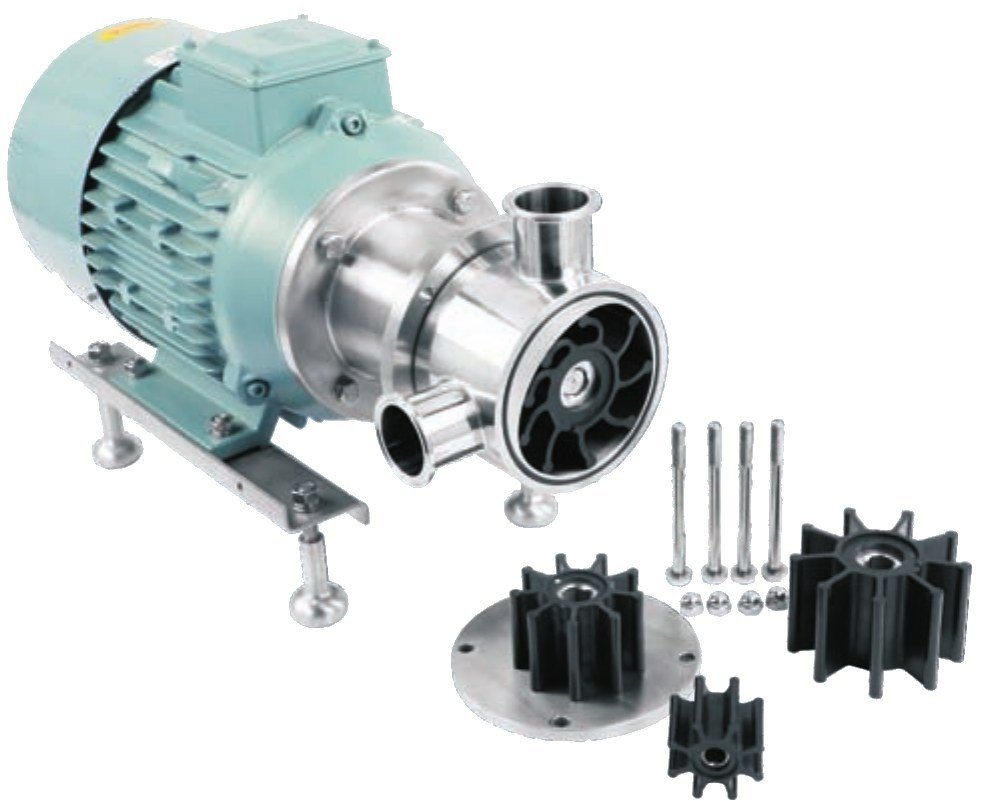

RXНасосы с гибким импеллером RX
Три модели: 1″, 1,5″ и 2″. Подача от 1 до 20 м³/ч при давлении до 2,5 бар, всасывание до 5–6 метров. Проходят частицы до 8 мм. Рабочие точки по оборотам и двигателям приведены в раскрывающемся списке.
| Модель | Присоединение | л/об | Частица | Двигатель, кВт | Подача, м³/ч | Давление, бар | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
| RX-04 | 1″ (DN25) | 0,06 | до 2 мм | 0,55–1,5 | 1–6,5 | 0,5–2,5 | 18–24 | |
| RX-10 | 1,5″ (DN40) | 0,103 | до 5 мм | 0,75–3 | 2–20 | 0,5–2,5 | 29–40 | |
| RX-20 | 2″ (DN50) | 0,214 | до 8 мм | 3–4 | 5,8–20 | 0,4–1 | 58–71 |
RX-04: рабочие точки, 3 строки
| Двигатель, кВт | Обороты, об/мин | Всас, м | Масса, кг | Подача, м³/ч (давление, бар) |
|---|---|---|---|---|
| 1,5 | 2900 (2 полюса) | 6 | 24 | 2,4 (2,5); 3,5 (2); 4,8 (1,5); 5,6 (1); 6,5 (0,5) |
| 0,75 | 1450 (4 полюса) | 6 | 21 | 1,2 (1,6); 2,3 (1); 3 (0,5) |
| 0,55 | 950 (6 полюсов) | 6 | 18 | 1 (1); 1,2 (0,8); 1,7 (0,5) |
RX-10: рабочие точки, 3 строки
| Двигатель, кВт | Обороты, об/мин | Всас, м | Масса, кг | Подача, м³/ч (давление, бар) |
|---|---|---|---|---|
| 3 | 2900 (2 полюса) | 5 | 40 | 2 (2,5); 8,7 (2); 14,5 (1,5); 18 (1); 20 (0,5) |
| 1,5 | 1450 (4 полюса) | 6 | 31 | 4 (2); 8 (1,5); 11 (1); 13 (0,5) |
| 0,75 | 950 (6 полюсов) | 6 | 29 | 2 (1,9); 5 (1,5); 7,5 (1); 9 (0,5) |
RX-20: рабочие точки, 2 строки
| Двигатель, кВт | Обороты, об/мин | Всас, м | Масса, кг | Подача, м³/ч (давление, бар) |
|---|---|---|---|---|
| 4 | 1450 (4 полюса) | 6 | 58 | 7,6 (1); 12,5 (0,8); 17 (0,6); 19 (0,5); 20 (0,4) |
| 3 | 950 (6 полюсов) | 6 | 71 | 5,8 (0,9); 7,5 (0,8); 11,5 (0,6); 13 (0,5) |
Материал 316L (1.4404); температура до 80 °C; по данным производителя соответствует 3-A.
лопастныеЦентробежные насосыдля воды, молока, соков и пива48 позиций · 7 серийСвернутьСмотреть модели
Классические санитарные насосы с закрытым или открытым рабочим колесом. Торцевое уплотнение полностью в зоне промывки, мёртвых зон нет, поэтому насос чистят безразборно (CIP) и стерилизуют паром (SIP). От малых насосов на 1 м³/ч до больших на 600 м³/ч, напор до 185 м.
LX / KLX / CLXЦентробежные насосы LX, KLX и CLX
Основной санитарный ряд: одиннадцать моделей с подачей от 1 до 140 м³/ч и напором до 124 м. Отводной патрубок поворачивается: у LX и KLX на 0–135°, у CLX на 0–360°. У LX крышка на маховичных гайках, у CLX на хомуте: насос разбирают и меняют уплотнение без специального инструмента.
| Модель | Вход / выход | Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг | |
|---|---|---|---|---|---|---|
| LX-05 | 1,5″ / 0,75″ | 0,55–0,75 | 1–5 | 16–20 | 19–22 | |
| LX-10 | 1,5″ / 1,5″ | 1,1–2,2 | 3–18 | 16–22 | 30–40 | |
| LX-15 | 2″ / 1,5″ | 1,5–3 | 3–20 | 16–28 | 39–54 | |
| LX-20-1 | 2″ / 2″ (при 30 и 38 м³/ч 2,5″ / 2″) | 2,2–5,5 | 5–38 | 22–36 | 47–83 | |
| LX-20-2 | 2″ / 2″ (с 30 м³/ч 2,5″ / 2″) | 5,5–7,5 | 20–45 | 28–40 | 82–86 | |
| LX-25 | 2,5″ / 1,5″ | 4–5,5 | 5–20 | 45–50 | 61–82 | |
| LX-30 | 2,5″ / 1,5″ | 5,5–7,5 | 10–30 | 40–60 | 83–87 | |
| LX-35-1 | 3″ / 1,5″ | 11–15 | 10–50 | 45–70 | 152–165 | |
| LX-35-2 | 3″ / 1,5″ | 15–18,5 | 20–50 | 55–70 | 165–174 | |
| LX-40-1 | 3″ / 2,5″ | 11–18,5 | 45–110 | 28–42 | 148–171 | |
| LX-40-2 | 3″ / 2,5″ | 15–30 | 50–140 | 20–50 | 162–263 |
LX-05: рабочие точки, 5 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 0,55 | 1 | 20 | 19 |
| 0,55 | 2 | 20 | 19 |
| 0,75 | 3 | 19 | 22 |
| 0,75 | 4 | 18 | 22 |
| 0,75 | 5 | 16 | 22 |
LX-10: рабочие точки, 10 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 1,1 | 3 | 22 | 30 |
| 1,1 | 5 | 22 | 30 |
| 1,5 | 3 | 22 | 36 |
| 1,5 | 5 | 22 | 36 |
| 1,5 | 8 | 22 | 36 |
| 1,5 | 9 | 22 | 36 |
| 1,5 | 12 | 20 | 36 |
| 1,5 | 15 | 18 | 36 |
| 2,2 | 15 | 18 | 40 |
| 2,2 | 18 | 16 | 40 |
LX-15: рабочие точки, 10 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 1,5 | 3 | 28 | 39 |
| 1,5 | 5 | 28 | 39 |
| 1,5 | 8 | 26 | 39 |
| 2,2 | 8 | 26 | 42 |
| 2,2 | 10 | 25 | 42 |
| 2,2 | 15 | 22 | 42 |
| 2,2 | 18 | 18 | 42 |
| 3 | 18 | 18 | 54 |
| 2,2 | 20 | 16 | 42 |
| 3 | 20 | 16 | 54 |
LX-20-1: рабочие точки, 10 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 2,2 | 5 | 36 | 47 |
| 3 | 5 | 36 | 56 |
| 3 | 10 | 36 | 56 |
| 4 | 10 | 36 | 61 |
| 4 | 15 | 35 | 61 |
| 4 | 20 | 33 | 61 |
| 4 | 25 | 30 | 61 |
| 5,5 | 25 | 30 | 83 |
| 5,5 | 30 | 30 | 83 |
| 5,5 | 38 | 22 | 83 |
LX-20-2: рабочие точки, 6 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 5,5 | 20 | 40 | 82 |
| 5,5 | 25 | 37 | 82 |
| 5,5 | 30 | 36 | 82 |
| 5,5 | 36 | 32 | 82 |
| 7,5 | 40 | 30 | 86 |
| 7,5 | 45 | 28 | 86 |
LX-25: рабочие точки, 4 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 4 | 5 | 50 | 61 |
| 5,5 | 10 | 50 | 82 |
| 5,5 | 15 | 48 | 82 |
| 5,5 | 20 | 45 | 82 |
LX-30: рабочие точки, 5 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 5,5 | 10 | 60 | 83 |
| 5,5 | 15 | 55 | 83 |
| 7,5 | 20 | 50 | 87 |
| 7,5 | 25 | 45 | 87 |
| 7,5 | 30 | 40 | 87 |
LX-35-1: рабочие точки, 9 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 11 | 10 | 70 | 152 |
| 11 | 15 | 65 | 152 |
| 11 | 20 | 65 | 152 |
| 11 | 25 | 60 | 152 |
| 11 | 30 | 60 | 152 |
| 11 | 35 | 55 | 152 |
| 15 | 40 | 50 | 165 |
| 15 | 45 | 50 | 165 |
| 15 | 50 | 45 | 165 |
LX-35-2: рабочие точки, 7 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 15 | 20 | 70 | 165 |
| 15 | 25 | 70 | 165 |
| 15 | 30 | 70 | 165 |
| 15 | 35 | 65 | 165 |
| 15 | 40 | 65 | 165 |
| 18,5 | 45 | 60 | 174 |
| 18,5 | 50 | 55 | 174 |
LX-40-1: рабочие точки, 9 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 11 | 45 | 42 | 148 |
| 11 | 50 | 42 | 148 |
| 15 | 60 | 40 | 162 |
| 15 | 65 | 40 | 162 |
| 15 | 70 | 38 | 162 |
| 15 | 80 | 35 | 162 |
| 15 | 90 | 33 | 162 |
| 18,5 | 100 | 30 | 171 |
| 18,5 | 110 | 28 | 171 |
LX-40-2: рабочие точки, 11 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 15 | 50 | 50 | 162 |
| 15 | 60 | 48 | 162 |
| 18,5 | 70 | 47 | 171 |
| 18,5 | 80 | 46 | 171 |
| 22 | 85 | 45 | 205 |
| 22 | 90 | 44 | 205 |
| 22 | 100 | 43 | 205 |
| 22 | 110 | 40 | 205 |
| 22 | 120 | 35 | 205 |
| 30 | 130 | 30 | 263 |
| 30 | 140 | 20 | 263 |
Таблица общая для ряда: крепёж крышки (маховик или хомут) и поворот патрубка зависят от исполнения.
SLX / SCLXЦентробежные насосы SLX и SCLX с нержавеющим двигателем
Тот же ряд, но двигатель в нержавеющем корпусе: насос можно мыть из шланга и ставить в цехах с влажной уборкой. Десять моделей, подача от 1 до 110 м³/ч, напор до 70 м. Фото серии пришлём по запросу.
| Модель | Вход / выход | Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг | |
|---|---|---|---|---|---|---|
| SLX-10 | 1,5″ / 1,5″ | 1,1–2,2 | 3–18 | 16–22 | 36,1–45,8 | |
| SLX-15 | 2″ / 1,5″ | 1,5–3 | 3–20 | 16–28 | 48,5–58 | |
| SLX-20-1 | 2″ / 2″ (при 30 и 38 м³/ч 2,5″ / 2″) | 2,2–5,5 | 5–38 | 22–36 | 30–112 | |
| SLX-20-2 | 2″ / 2″ (с 30 м³/ч 2,5″ / 2″) | 5,5–7,5 | 20–45 | 28–40 | 111 | |
| SLX-25 | 2,5″ / 1,5″ | 4–5,5 | 5–20 | 45–50 | 70,3–111 | |
| SLX-30 | 2,5″ / 1,5″ | 5,5–7,5 | 10–30 | 40–60 | 111–112 | |
| SLX-35-1 | 3″ / 1,5″ | 11–15 | 10–50 | 45–70 | 146–159 | |
| SLX-35-2 | 3″ / 1,5″ | 15–18,5 | 20–50 | 55–70 | 159–174 | |
| SLX-40-1 | 3″ / 2,5″ | 11–18,5 | 45–110 | 28–42 | 143–172 | |
| SLX-40-2 | 3″ / 2,5″ | 15–22 | 50–120 | 35–50 | 164–219 |
SLX-10: рабочие точки, 10 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 1,1 | 3 | 22 | 36,1 |
| 1,1 | 5 | 22 | 36,1 |
| 1,5 | 3 | 22 | 45,1 |
| 1,5 | 5 | 22 | 45,1 |
| 1,5 | 8 | 22 | 45,1 |
| 1,5 | 9 | 22 | 45,1 |
| 1,5 | 12 | 20 | 45,1 |
| 1,5 | 15 | 18 | 45,1 |
| 2,2 | 15 | 18 | 45,8 |
| 2,2 | 18 | 16 | 45,8 |
SLX-15: рабочие точки, 10 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 1,5 | 3 | 28 | 48,5 |
| 1,5 | 5 | 28 | 48,5 |
| 1,5 | 8 | 26 | 48,5 |
| 2,2 | 8 | 26 | 48,5 |
| 2,2 | 10 | 25 | 48,5 |
| 2,2 | 15 | 22 | 48,5 |
| 2,2 | 18 | 18 | 48,5 |
| 3 | 18 | 18 | 58 |
| 2,2 | 20 | 16 | 48,5 |
| 3 | 20 | 16 | 58 |
SLX-20-1: рабочие точки, 10 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 2,2 | 5 | 36 | 30 |
| 3 | 5 | 36 | 60 |
| 3 | 10 | 36 | 60 |
| 4 | 10 | 36 | 70,4 |
| 4 | 15 | 35 | 70,4 |
| 4 | 20 | 33 | 70,4 |
| 4 | 25 | 30 | 70,4 |
| 5,5 | 25 | 30 | 112 |
| 5,5 | 30 | 30 | 112 |
| 5,5 | 38 | 22 | 112 |
SLX-20-2: рабочие точки, 6 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 5,5 | 20 | 40 | 111 |
| 5,5 | 25 | 37 | 111 |
| 5,5 | 30 | 36 | 111 |
| 5,5 | 36 | 32 | 111 |
| 7,5 | 40 | 30 | 111 |
| 7,5 | 45 | 28 | 111 |
SLX-25: рабочие точки, 4 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 4 | 5 | 50 | 70,3 |
| 5,5 | 10 | 50 | 111 |
| 5,5 | 15 | 48 | 111 |
| 5,5 | 20 | 45 | 111 |
SLX-30: рабочие точки, 5 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 5,5 | 10 | 60 | 111 |
| 5,5 | 15 | 55 | 111 |
| 7,5 | 20 | 50 | 112 |
| 7,5 | 25 | 45 | 112 |
| 7,5 | 30 | 40 | 112 |
SLX-35-1: рабочие точки, 9 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 11 | 10 | 70 | 146 |
| 11 | 15 | 65 | 146 |
| 11 | 20 | 65 | 146 |
| 11 | 25 | 60 | 146 |
| 11 | 30 | 60 | 146 |
| 11 | 35 | 55 | 146 |
| 15 | 40 | 50 | 159 |
| 15 | 45 | 50 | 159 |
| 15 | 50 | 45 | 159 |
SLX-35-2: рабочие точки, 7 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 15 | 20 | 70 | 159 |
| 15 | 25 | 70 | 159 |
| 15 | 30 | 70 | 159 |
| 15 | 35 | 65 | 159 |
| 15 | 40 | 65 | 159 |
| 18,5 | 45 | 60 | 174 |
| 18,5 | 50 | 55 | 174 |
SLX-40-1: рабочие точки, 9 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 11 | 45 | 42 | 143 |
| 11 | 50 | 42 | 143 |
| 15 | 60 | 40 | 156 |
| 15 | 65 | 40 | 156 |
| 15 | 70 | 38 | 156 |
| 15 | 80 | 35 | 156 |
| 15 | 90 | 33 | 156 |
| 18,5 | 100 | 30 | 172 |
| 18,5 | 110 | 28 | 172 |
SLX-40-2: рабочие точки, 9 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 15 | 50 | 50 | 164 |
| 15 | 60 | 48 | 164 |
| 18,5 | 70 | 47 | 189 |
| 18,5 | 80 | 46 | 189 |
| 22 | 85 | 45 | 219 |
| 22 | 90 | 44 | 219 |
| 22 | 100 | 43 | 219 |
| 22 | 110 | 40 | 219 |
| 22 | 120 | 35 | 219 |
BSЦентробежные насосы BS с закрытым колесом
Простая конструкция с закрытым колесом и разгруженным валом. Подходит для пищевых линий, пивоварен и водоподготовки. Четыре модели, подача до 40 м³/ч, температура от −20 до 140 °C.
| Модель | Вход / выход | Мощность, кВт | Подача, м³/ч | Напор, м | |
|---|---|---|---|---|---|
| BS-4 | 2″ / 1,5″ | 1,5–2,2 | 3–20 | 14–26 | |
| BS-6 | 2,5″ / 2″ | 3–4 | 5–29 | 13–32 | |
| BS-10 | 3″ / 2″ (при 35 и 30 м³/ч), далее 2,5″ / 2″ | 3–5,5 | 5–35 | 19–36 | |
| BS-12 | 3″ / 2″ (при 40–25 м³/ч), далее 2,5″ / 2″ | 3–5,5 | 10–40 | 25–37 |
BS-4: рабочие точки, 8 строк
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 2,2 | 20 | 14 |
| 2,2 | 18 | 18 |
| 2,2 | 15 | 21 |
| 2,2 | 12 | 23 |
| 2,2 | 10 | 24 |
| 1,5 | 8 | 25 |
| 1,5 | 5 | 25 |
| 1,5 | 3 | 26 |
BS-6: рабочие точки, 7 строк
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 4 | 29 | 13 |
| 4 | 25 | 20 |
| 3 | 20 | 25 |
| 3 | 15 | 27 |
| 3 | 12 | 29 |
| 3 | 10 | 30 |
| 3 | 5 | 32 |
BS-10: рабочие точки, 7 строк
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 5,5 | 35 | 19 |
| 5,5 | 30 | 26 |
| 4 | 25 | 26 |
| 4 | 20 | 29 |
| 4 | 15 | 31 |
| 3 | 10 | 34 |
| 3 | 5 | 36 |
BS-12: рабочие точки, 7 строк
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 5,5 | 40 | 25 |
| 5,5 | 35 | 29 |
| 5,5 | 30 | 31 |
| 5,5 | 25 | 31 |
| 4 | 20 | 33 |
| 4 | 15 | 35 |
| 3 | 10 | 37 |
MLXБольшие центробежные насосы MLX
Насосы с открытым колесом для больших потоков: подача от 100 до 600 м³/ч. Колесо мягко пропускает частицы, поэтому насос ставят на соки с мякотью, сусло, пюре и техническую воду. Вход и выход на фланцах.
| Модель | Вход / выход | Мощность, кВт | Подача, м³/ч | Напор, м | Обороты | Масса, кг | |
|---|---|---|---|---|---|---|---|
| MLX150-4P-1 | DN150 / DN125 | 15–18,5 | 100–280 | 13–27 | 1450 | 340–378 | |
| MLX150-4P-2 | DN150 / DN125 | 22–37 | 100–300 | 25–41 | 1450 | 393–530 | |
| MLX150-2P-1 | DN150 / DN125 | 45–55 | 100–300 | 40–65 | 2965 | 481–555 | |
| MLX150-2P-2 | DN150 / DN125 | 45–75 (см. список) | 100–300 | 55–77 | 2965 | 481–760 | |
| MLX200-4P-1 | DN200 / DN150 | 30–37 | 300–560 | 13–25 | 1450 | 486–553 | |
| MLX200-4P-2 | DN200 / DN150 | 55–75 | 300–600 | 25–38 | 1450 | 799–979 | |
| MLX200-2P-1 | DN200 / DN150 | 90–110 | 300–600 | 42–64 | 2965 | 847–1085 | |
| MLX200-2P-2 | DN200 / DN150 | 110–160 | 300–600 | 55–75 | 2965 | 1085–1180 |
MLX150-4P-1: рабочие точки, 6 строк
| Подача, м³/ч | Напор, м | Мощность, кВт | Масса, кг |
|---|---|---|---|
| 100 | 27 | 15 | 340 |
| 150 | 25 | 15 | 340 |
| 175 | 23 | 18.5 | 378 |
| 200 | 21 | 18.5 | 378 |
| 250 | 17 | 18.5 | 378 |
| 280 | 13 | 18.5 | 378 |
MLX150-4P-2: рабочие точки, 8 строк
| Подача, м³/ч | Напор, м | Мощность, кВт | Масса, кг |
|---|---|---|---|
| 100 | 41 | 22 | 393 |
| 120 | 40 | 30 | 467 |
| 150 | 38 | 30 | 467 |
| 200 | 35 | 30 | 467 |
| 220 | 33 | 30 | 467 |
| 250 | 30 | 30 | 467 |
| 280 | 27 | 37 | 530 |
| 300 | 25 | 37 | 530 |
MLX150-2P-1: рабочие точки, 6 строк
| Подача, м³/ч | Напор, м | Мощность, кВт | Масса, кг |
|---|---|---|---|
| 100 | 65 | 45 | 481 |
| 150 | 62 | 45 | 481 |
| 180 | 60 | 45 | 481 |
| 200 | 58 | 55 | 555 |
| 250 | 50 | 55 | 555 |
| 300 | 40 | 55 | 555 |
MLX150-2P-2: рабочие точки, 7 строк
| Подача, м³/ч | Напор, м | Мощность, кВт | Масса, кг |
|---|---|---|---|
| 100 | 77 | 45 | 481 |
| 120 | 76 | 55 | 555 |
| 150 | 75 | 55 | 555 |
| 180 | 74 | 55 или 75 | 555 или 760 |
| 200 | 72 | 75 | 760 |
| 250 | 65 | 75 | 760 |
| 300 | 55 | 75 | 760 |
MLX200-4P-1: рабочие точки, 5 строк
| Подача, м³/ч | Напор, м | Мощность, кВт | Масса, кг |
|---|---|---|---|
| 300 | 25 | 30 | 486 |
| 350 | 23 | 37 | 553 |
| 400 | 21 | 37 | 553 |
| 500 | 17 | 37 | 553 |
| 560 | 13 | 37 | 553 |
MLX200-4P-2: рабочие точки, 6 строк
| Подача, м³/ч | Напор, м | Мощность, кВт | Масса, кг |
|---|---|---|---|
| 300 | 38 | 55 | 799 |
| 400 | 35 | 55 | 799 |
| 450 | 33 | 75 | 979 |
| 500 | 30 | 75 | 979 |
| 560 | 27 | 75 | 979 |
| 600 | 25 | 75 | 979 |
MLX200-2P-1: рабочие точки, 5 строк
| Подача, м³/ч | Напор, м | Мощность, кВт | Масса, кг |
|---|---|---|---|
| 300 | 64 | 90 | 847 |
| 360 | 61 | 90 | 847 |
| 400 | 59 | 110 | 1085 |
| 500 | 52 | 110 | 1085 |
| 600 | 42 | 110 | 1085 |
MLX200-2P-2: рабочие точки, 5 строк
| Подача, м³/ч | Напор, м | Мощность, кВт | Масса, кг |
|---|---|---|---|
| 300 | 75 | 110 | 1085 |
| 360 | 74 | 110 | 1085 |
| 400 | 72 | 110 | 1085 |
| 500 | 65 | 132 | 1140 |
| 600 | 55 | 160 | 1180 |

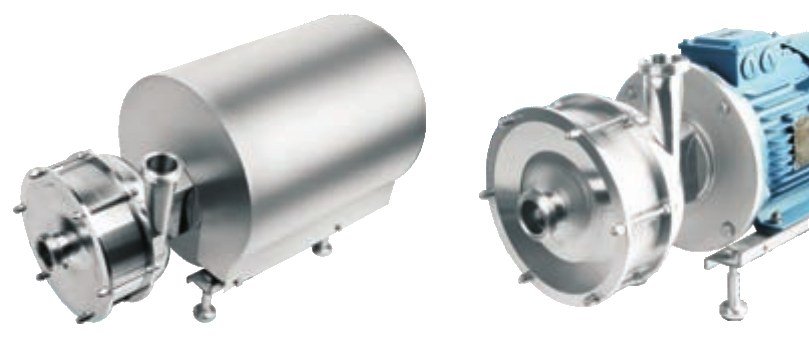

DLX2Двухступенчатые насосы DLX2
Два колеса на одном валу дают напор до 124 м при подаче до 50 м³/ч. Для линий, где обычному насосу не хватает напора.
| Модель | Вход / выход | Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг | |
|---|---|---|---|---|---|---|
| DLX2-05 | 1,5″ / 0,75″ | 1,1–1,5 | 2–5 | 30–35 | 27–33 | |
| DLX2-10 | 1,5″ / 1,5″ | 2,2–4 | 5–15 | 36–40 | 50–64 | |
| DLX2-15 | 2″ / 1,5″ | 3–5,5 | 5–15 | 44–56 | 63–89 | |
| DLX2-20 | 2″ / 2″ | 7,5–11 | 10–25 | 56–68 | 95–139 | |
| DLX2-30 | 2,5″ / 1,5″ (или 3″ / 2″) | 11–15 | 10–30 | 76–114 | 116–173 | |
| DLX2-35 | 3″ / 1,5″ (или 3″ / 2″) | 22–30 | 20–50 | 86–124 | 224–257 |
DLX2-05: рабочие точки, 3 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 1,1 | 2 | 35 | 27 |
| 1,5 | 4 | 32 | 33 |
| 1,5 | 5 | 30 | 33 |
DLX2-10: рабочие точки, 4 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 2,2 | 5 | 40 | 50 |
| 3 | 8 | 40 | 57 |
| 3 | 10 | 40 | 57 |
| 4 | 15 | 36 | 64 |
DLX2-15: рабочие точки, 3 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 3 | 5 | 56 | 63 |
| 4 | 10 | 50 | 69 |
| 5,5 | 15 | 44 | 89 |
DLX2-20: рабочие точки, 4 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 7,5 | 10 | 68 | 95 |
| 7,5 | 15 | 66 | 95 |
| 11 | 20 | 63 | 139 |
| 11 | 25 | 56 | 139 |
DLX2-30: рабочие точки, 5 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 11 | 10 | 114 | 116 |
| 11 | 15 | 110 | 158 |
| 15 | 20 | 100 | 173 |
| 15 | 25 | 90 | 173 |
| 15 | 30 | 76 | 173 |
DLX2-35: рабочие точки, 7 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 22 | 20 | 124 | 224 |
| 22 | 25 | 120 | 224 |
| 22 | 30 | 114 | 224 |
| 30 | 35 | 110 | 257 |
| 30 | 40 | 100 | 257 |
| 30 | 45 | 93 | 257 |
| 30 | 50 | 86 | 257 |

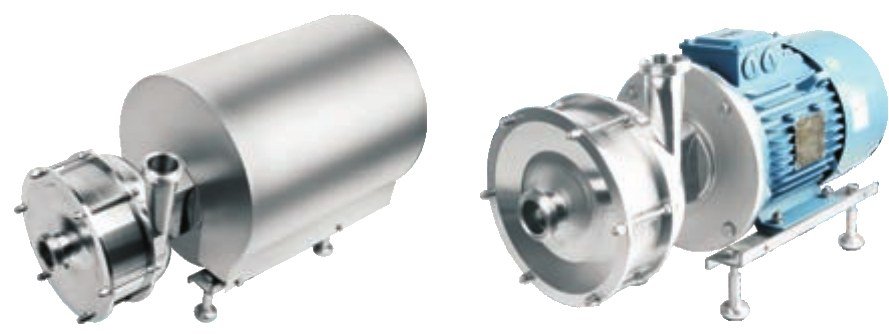

DLX3Трёхступенчатые насосы DLX3
Три колеса на валу, напор до 185 м, подача до 50 м³/ч. Для линий с высоким напором.
| Модель | Вход / выход | Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг | |
|---|---|---|---|---|---|---|
| DLX3-05 | 1,5″ / 0,75″ | 1,5–2,2 | 2–5 | 38–50 | 34–37 | |
| DLX3-10 | 1,5″ / 1,5″ | 3–5,5 | 5–15 | 54–60 | 61–87 | |
| DLX3-15 | 2″ / 1,5″ | 5,5–7,5 | 5–15 | 65–84 | 93–104 | |
| DLX3-20 | 2″ / 2″ | 11–15 | 10–25 | 85–103 | 143–151 | |
| DLX3-30 | 2,5″ / 1,5″ (или 3″ / 2″) | 15–22 | 10–30 | 114–171 | 183–226 | |
| DLX3-35 | 3″ / 1,5″ (или 3″ / 2″) | 37–45 | 20–50 | 130–185 | 316–364 |
DLX3-05: рабочие точки, 3 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 1,5 | 2 | 50 | 34 |
| 2,2 | 4 | 42 | 34 |
| 2,2 | 5 | 38 | 37 |
DLX3-10: рабочие точки, 5 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 3 | 5 | 60 | 61 |
| 4 | 5 | 60 | 67 |
| 4 | 8 | 60 | 67 |
| 5,5 | 10 | 60 | 87 |
| 5,5 | 15 | 54 | 87 |
DLX3-15: рабочие точки, 3 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 5,5 | 5 | 84 | 93 |
| 5,5 | 10 | 75 | 93 |
| 7,5 | 15 | 65 | 104 |
DLX3-20: рабочие точки, 4 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 11 | 10 | 103 | 143 |
| 11 | 15 | 100 | 143 |
| 15 | 20 | 94 | 151 |
| 15 | 25 | 85 | 151 |
DLX3-30: рабочие точки, 5 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 15 | 10 | 171 | 183 |
| 18,5 | 15 | 165 | 213 |
| 18,5 | 20 | 150 | 213 |
| 22 | 25 | 135 | 226 |
| 22 | 30 | 114 | 226 |
DLX3-35: рабочие точки, 7 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 37 | 20 | 185 | 316 |
| 37 | 25 | 180 | 316 |
| 37 | 30 | 171 | 316 |
| 37 | 35 | 165 | 316 |
| 45 | 40 | 150 | 364 |
| 45 | 45 | 140 | 364 |
| 45 | 50 | 130 | 364 |

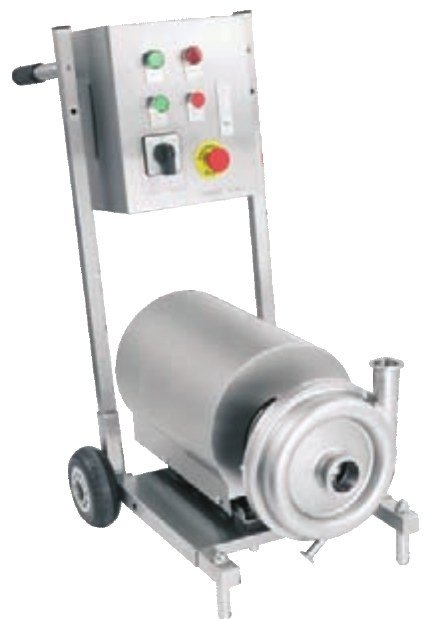

HLXНасосы с высоким напором HLX
Малые санитарные насосы на тележке с колёсами и шкафом управления. Три модели, подача до 40 м³/ч при напоре до 23 м. Катятся к ёмкости и подключаются к линии за минуты.
| Модель | Вход / выход | Мощность, кВт | Подача, м³/ч | Напор, м | |
|---|---|---|---|---|---|
| HLX-15 | 1,5″ / 1″ или 2″ / 1″ | 1,5–2,2 | 3–15 | 20–23 | |
| HLX-20 | 2,5″ / 1,5″ | 3–4 | 15–25 | 20–23 | |
| HLX-30 | 3″ / 2″ | 4–5,5 | 30–40 | 20–23 |
HLX-15: рабочие точки, 5 строк
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 1,5 | 3 | 23 |
| 1,5 | 5 | 22 |
| 1,5 | 8 | 22 |
| 1,5 | 10 | 21 |
| 2,2 | 15 | 20 |
HLX-20: рабочие точки, 3 строки
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 3 | 15 | 23 |
| 3 | 20 | 22 |
| 4 | 25 | 20 |
HLX-30: рабочие точки, 3 строки
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 4 | 30 | 23 |
| 5,5 | 35 | 22 |
| 5,5 | 40 | 20 |
лопастныеСамовсасывающие насосыдля CIP-контуров и всасывания с воздухом14 позиций · 3 серииСвернутьСмотреть модели
Насосы CIP-L, CIP-U и ZLX сами заполняют корпус и работают, когда в линии есть воздух или пар. Обычно их ставят на возврат моющего раствора в системе CIP, но они справляются и с продуктом: ZLX качает среды вязкостью до 500 сП.
ZLXСамовсасывающие центробежные насосы ZLX
Центробежный насос, который сам заполняет корпус. Работает как возвратный насос в системе CIP или как обычный центробежный на средах вязкостью до 500 сП. Семь моделей, подача до 70 м³/ч, напор до 70 м.
| Модель | Вход / выход | Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг | |
|---|---|---|---|---|---|---|
| ZLX-15 | 2″ / 1,5″ | 1,5–3 | 3–20 | 13–25 | 42–54 | |
| ZLX-20-1 | 2,5″ / 2″ | 3–5,5 | 5–38 | 18–32 | 60–82 | |
| ZLX-20-2 | 2,5″ / 2″ | 5,5–7,5 | 20–45 | 24–36 | 86–90 | |
| ZLX-25 | 2,5″ / 1,5″ | 4–5,5 | 5–20 | 40–46 | 70–88 | |
| ZLX-30 | 2,5″ / 1,5″ | 5,5–7,5 | 10–30 | 36–54 | 93–97 | |
| ZLX-35-1 | 3″ / 1,5″ | 11–15 | 10–50 | 41–66 | 159–172 | |
| ZLX-35-2 | 3″ / 1,5″ | 15–18,5 | 20–50 | 51–64 | 172–180 |
ZLX-15: рабочие точки, 10 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 1,5 | 3 | 25 | 42 |
| 1,5 | 5 | 25 | 42 |
| 1,5 | 8 | 22 | 42 |
| 2,2 | 8 | 22 | 42 |
| 2,2 | 10 | 20 | 42 |
| 2,2 | 15 | 19 | 42 |
| 2,2 | 18 | 15 | 42 |
| 3 | 18 | 15 | 54 |
| 2,2 | 20 | 13 | 45 |
| 3 | 20 | 13 | 54 |
ZLX-20-1: рабочие точки, 9 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 3 | 5 | 32 | 60 |
| 3 | 10 | 32 | 60 |
| 4 | 10 | 32 | 64 |
| 4 | 15 | 31 | 64 |
| 4 | 20 | 29 | 64 |
| 4 | 25 | 26 | 64 |
| 5,5 | 25 | 26 | 82 |
| 5,5 | 30 | 26 | 82 |
| 5,5 | 38 | 18 | 82 |
ZLX-20-2: рабочие точки, 6 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 5,5 | 20 | 36 | 86 |
| 5,5 | 25 | 33 | 86 |
| 5,5 | 30 | 32 | 86 |
| 5,5 | 36 | 28 | 86 |
| 7,5 | 40 | 26 | 90 |
| 7,5 | 45 | 24 | 90 |
ZLX-25: рабочие точки, 4 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 4 | 5 | 46 | 70 |
| 5,5 | 10 | 45 | 88 |
| 5,5 | 15 | 44 | 88 |
| 5,5 | 20 | 40 | 88 |
ZLX-30: рабочие точки, 6 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 5,5 | 10 | 54 | 93 |
| 5,5 | 15 | 50 | 93 |
| 5,5 | 20 | 47 | 93 |
| 7,5 | 20 | 47 | 97 |
| 7,5 | 25 | 42 | 97 |
| 7,5 | 30 | 36 | 97 |
ZLX-35-1: рабочие точки, 9 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 11 | 10 | 66 | 159 |
| 11 | 15 | 61 | 159 |
| 11 | 20 | 61 | 159 |
| 11 | 25 | 56 | 159 |
| 11 | 30 | 56 | 159 |
| 11 | 35 | 51 | 159 |
| 15 | 40 | 46 | 172 |
| 15 | 45 | 46 | 172 |
| 15 | 50 | 41 | 172 |
ZLX-35-2: рабочие точки, 7 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг |
|---|---|---|---|
| 15 | 20 | 64 | 172 |
| 15 | 25 | 62 | 172 |
| 15 | 30 | 62 | 172 |
| 15 | 35 | 61 | 172 |
| 15 | 40 | 59 | 172 |
| 18,5 | 45 | 56 | 180 |
| 18,5 | 50 | 51 | 180 |
CIP-LСамовсасывающие насосы с жидкостным кольцом CIP-L
Насос с жидкостным кольцом сам откачивает воздух из линии. Четыре модели от 10 до 35 м³/ч; разрежение на входе от −0,56 до −0,8 бар. Для возврата CIP и откачки из ёмкостей.
| Модель | Вход | Выход | Разрежение, бар | Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
| CIP-L-05 | 2″ | 2″ | −0,56 | 2,2–3 | 5–10 | 15–20 | 45,9–54,9 | |
| CIP-L-10 | 2,5″ | 2,5″ | −0,72 | 5,5 | 5–20 | 11–32 | 89 | |
| CIP-L-20 | 3″ | 2,5″ | −0,65 | 7,5–11 | 5–25 | 17–38 | 95–139 | |
| CIP-L-30 | 3″ | 2,5″ | −0,8 | 11–15 | 11–35 | 19–42 | 150–163 |
CIP-L-05: рабочие точки, 3 строки
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 2,2 | 10 | 15 |
| 2,2 | 8 | 18 |
| 3 | 5 | 20 |
CIP-L-10: рабочие точки, 4 строки
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 5,5 | 20 | 11 |
| 5,5 | 15 | 18 |
| 5,5 | 10 | 24 |
| 5,5 | 5 | 32 |
CIP-L-20: рабочие точки, 6 строк
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 7,5 | 25 | 17 |
| 7,5 | 20 | 22 |
| 7,5 | 18 | 24 |
| 7,5 | 15 | 28 |
| 11 | 10 | 34 |
| 11 | 5 | 38 |
CIP-L-30: рабочие точки, 6 строк
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 11 | 35 | 19 |
| 11 | 30 | 24 |
| 11 | 25 | 30 |
| 11 | 21 | 33 |
| 15 | 16 | 38 |
| 15 | 11 | 42 |
CIP-UСамовсасывающие насосы CIP-U
Гигиеничная конструкция с боковой камерой. Предназначен для среды с воздухом: вина, масла, сиропов и летучих растворителей, а также для возврата CIP. Три модели, подача до 35 м³/ч, напор до 42 м.
| Модель | Вход | Выход | Разрежение, бар | Мощность, кВт | Подача, м³/ч | Напор, м | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
| CIP-U-10 | 2,5″ | 2,5″ | −0,72 | 5,5 | 5–20 | 11–32 | 87,2 | |
| CIP-U-20 | 2,5″ | 2,5″ | −0,65 | 7,5–11 | 5–25 | 17–38 | 96,1–140,1 | |
| CIP-U-30 | 2,5″ | 2,5″ | −0,8 | 11–15 | 11–35 | 19–42 | 152,2–165,2 |
CIP-U-10: рабочие точки, 4 строки
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 5,5 | 20 | 11 |
| 5,5 | 15 | 18 |
| 5,5 | 10 | 24 |
| 5,5 | 5 | 32 |
CIP-U-20: рабочие точки, 6 строк
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 7,5 | 25 | 17 |
| 7,5 | 20 | 22 |
| 7,5 | 18 | 24 |
| 7,5 | 15 | 28 |
| 11 | 10 | 34 |
| 11 | 5 | 38 |
CIP-U-30: рабочие точки, 6 строк
| Мощность, кВт | Подача, м³/ч | Напор, м |
|---|---|---|
| 11 | 35 | 19 |
| 11 | 30 | 24 |
| 11 | 25 | 30 |
| 11 | 21 | 33 |
| 15 | 16 | 38 |
| 15 | 11 | 42 |
измельчениеГомогенизаторы и эмульгаторыдля эмульсий, суспензий и пищевых масс26 позиций · 4 серииСвернутьСмотреть модели
Насос с ротором и статором в потоке: продукт проходит 6–12 слоёв и измельчается, смешивается и эмульгируется за один проход. Модели JZ1 (одноступенчатые), JZ2 и JZ3 (многоступенчатые) делают эмульсии и суспензии для пищевой, фармацевтической и химической промышленности, а JZLX — центробежный насос с гомогенизирующей ступенью.
JZ1Одноступенчатые эмульгаторы JZ1
Шесть типоразмеров с подачей от 2,7 до 65 м³/ч. Продукт проходит 6–10 слоёв ротора и статора, поэтому тонкость до 300 мкм (около 60 меш) достигается за один проход. Вязкость среды до 7000 сП на самых малых оборотах. Давление на выходе до 1,5 бар.
| Модель | Вход / выход | Подача, м³/ч | Обороты, об/мин | Мощность, кВт | Масса, кг | Давление, бар | |
|---|---|---|---|---|---|---|---|
| JZ1-130 | 1,5″ / 1,5″ (DN40 / DN40) | 2,7–8 | 950, 1450, 2950 | 2,2–7,5 | 43–133 | до 1,5 | |
| JZ1-150 | 2″ / 1,5″ (DN50 / DN40) | 4–12 | 950, 1450, 2950 | 3–11 | 65–163 | до 1,5 | |
| JZ1-170 | 2,5″ / 2″ (DN65 / DN50) | 5,5–15 | 950, 1450, 2950 | 3–22 | 79–263 | до 1,5 | |
| JZ1-190 | 2,5″ / 2,5″ или 3″ / 2,5″ | 8,3–25 | 950, 1450, 2950 | 7,5–37 | 107–385 | до 1,5 | |
| JZ1-210 | 3″ / 2,5″ (DN80 / DN65) | 13,3–40 | 950, 1450, 2950 | 7,5–45 | 167–581 | до 1,5 | |
| JZ1-240 | 4″ / 3″ (DN100 / DN80) | 21,7–65 | 950, 1450, 2950 | 7,5–75 | 162–774 | до 1,5 |
JZ1-130: рабочие точки, 9 строк
| Подача, м³/ч | Обороты | Вязкость до, сП | Мощность, кВт | Масса, кг |
|---|---|---|---|---|
| 8 | 2950 | 200 | 2,2 | 43 |
| 8 | 2950 | 500 | 5,5 | 74 |
| 8 | 2950 | 800 | 7,5 | 78 |
| 4 | 1450 | 1000 | 3 | 55 |
| 4 | 1450 | 2000 | 5,5 | 77 |
| 4 | 1450 | 3000 | 7,5 | 88 |
| 2,7 | 950 | 3000 | 3 | 75 |
| 2,7 | 950 | 5000 | 5,5 | 97 |
| 2,7 | 950 | 7000 | 7,5 | 133 |
JZ1-150: рабочие точки, 12 строк
| Подача, м³/ч | Обороты | Вязкость до, сП | Мощность, кВт | Масса, кг |
|---|---|---|---|---|
| 12 | 2950 | 200 | 4 | 66 |
| 12 | 2950 | 250 | 5,5 | 84 |
| 12 | 2950 | 350 | 7,5 | 88 |
| 12 | 2950 | 500 | 11 | 132 |
| 6 | 1450 | 500 | 3 | 65 |
| 6 | 1450 | 1000 | 5,5 | 87 |
| 6 | 1450 | 1500 | 7,5 | 98 |
| 6 | 1450 | 2000 | 11 | 140 |
| 4 | 950 | 1000 | 3 | 85 |
| 4 | 950 | 2000 | 5,5 | 107 |
| 4 | 950 | 3000 | 7,5 | 143 |
| 4 | 950 | 5000 | 11 | 163 |
JZ1-170: рабочие точки, 15 строк
| Подача, м³/ч | Обороты | Вязкость до, сП | Мощность, кВт | Масса, кг |
|---|---|---|---|---|
| 15 | 2950 | 100 | 4 | 80 |
| 15 | 2950 | 200 | 7,5 | 102 |
| 15 | 2950 | 300 | 11 | 146 |
| 15 | 2950 | 500 | 18,5 | 167 |
| 7,5 | 1450 | 300 | 3 | 79 |
| 7,5 | 1450 | 600 | 5,5 | 101 |
| 7,5 | 1450 | 800 | 7,5 | 112 |
| 7,5 | 1450 | 1000 | 11 | 154 |
| 7,5 | 1450 | 1500 | 15 | 169 |
| 7,5 | 1450 | 2000 | 18,5 | 199 |
| 5,5 | 950 | 1000 | 4 | 107 |
| 5,5 | 950 | 2000 | 7,5 | 157 |
| 5,5 | 950 | 3000 | 11 | 177 |
| 5,5 | 950 | 4000 | 15 | 212 |
| 5,5 | 950 | 5000 | 22 | 263 |
JZ1-190: рабочие точки, 14 строк
| Подача, м³/ч | Обороты | Вязкость до, сП | Мощность, кВт | Масса, кг |
|---|---|---|---|---|
| 25 | 2950 | 120 | 7,5 | 107 |
| 25 | 2950 | 200 | 11 | 151 |
| 25 | 2950 | 320 | 22 | 199 |
| 25 | 2950 | 500 | 30 | 247 |
| 12,5 | 1450 | 500 | 7,5 | 117 |
| 12,5 | 1450 | 700 | 11 | 159 |
| 12,5 | 1450 | 1000 | 15 | 174 |
| 12,5 | 1450 | 1300 | 22 | 217 |
| 12,5 | 1450 | 1800 | 30 | 271 |
| 8,3 | 950 | 1000 | 7,5 | 162 |
| 8,3 | 950 | 2000 | 15 | 217 |
| 8,3 | 950 | 3000 | 22 | 268 |
| 8,3 | 950 | 4000 | 30 | 331 |
| 8,3 | 950 | 5000 | 37 | 385 |
JZ1-210: рабочие точки, 16 строк
| Подача, м³/ч | Обороты | Вязкость до, сП | Мощность, кВт | Масса, кг |
|---|---|---|---|---|
| 40 | 2950 | 120 | 11 | 167 |
| 40 | 2950 | 220 | 22 | 215 |
| 40 | 2950 | 320 | 30 | 263 |
| 40 | 2950 | 500 | 37 | 294 |
| 20 | 1450 | 500 | 11 | 175 |
| 20 | 1450 | 700 | 15 | 190 |
| 20 | 1450 | 1000 | 22 | 233 |
| 20 | 1450 | 1500 | 30 | 287 |
| 20 | 1450 | 2000 | 45 | 355 |
| 13,3 | 950 | 800 | 7,5 | 178 |
| 13,3 | 950 | 1200 | 11 | 198 |
| 13,3 | 950 | 1500 | 15 | 233 |
| 13,3 | 950 | 2000 | 18,5 | 270 |
| 13,3 | 950 | 3000 | 30 | 347 |
| 13,3 | 950 | 4000 | 37 | 401 |
| 13,3 | 950 | 5000 | 45 | 581 |
JZ1-240: рабочие точки, 18 строк
| Подача, м³/ч | Обороты | Вязкость до, сП | Мощность, кВт | Масса, кг |
|---|---|---|---|---|
| 65 | 2950 | 120 | 15 | 167 |
| 65 | 2950 | 150 | 22 | 202 |
| 65 | 2950 | 200 | 30 | 250 |
| 65 | 2950 | 300 | 45 | 325 |
| 65 | 2950 | 400 | 55 | 386 |
| 65 | 2950 | 500 | 75 | 598 |
| 32,5 | 1450 | 300 | 11 | 162 |
| 32,5 | 1450 | 500 | 18,5 | 207 |
| 32,5 | 1450 | 800 | 30 | 274 |
| 32,5 | 1450 | 1000 | 37 | 315 |
| 32,5 | 1450 | 1500 | 55 | 391 |
| 21,7 | 950 | 500 | 7,5 | 165 |
| 21,7 | 950 | 800 | 11 | 185 |
| 21,7 | 950 | 1000 | 15 | 220 |
| 21,7 | 950 | 1500 | 22 | 271 |
| 21,7 | 950 | 2000 | 30 | 334 |
| 21,7 | 950 | 4000 | 45 | 568 |
| 21,7 | 950 | 5000 | 75 | 774 |
JZ2Многоступенчатые эмульгаторы JZ2 (без двигателя)
Шесть типоразмеров многоступенчатой обработки. Выпускаются без двигателя, привод ваш. Давление на выходе 2,0 бар (у JZ2-130 1,5 бар).
| Модель | Вход / выход | Подача, м³/ч | Вязкость до, сП | Масса, кг | Давление, бар | |
|---|---|---|---|---|---|---|
| JZ2-130 | 1,5″ / 1,5″–1,25″ (DN40 / DN40–32) | 2,7–8 | 1500–6000 | 49 | 1,5 | |
| JZ2-150 | 2″ / 1,5″ (DN50 / DN40) | 4–12 | 700–5000 | 54 | 2,0 | |
| JZ2-170 | 2,5″ / 2″ (DN65 / DN50) | 5–15 | 1000–5000 | 57 | 2,0 | |
| JZ2-190 | 2,5″ / 2,5″ или 3″ / 2,5″ | 8,3–25 | 500–5000 | 78 | 2,0 | |
| JZ2-210 | 3″ / 2,5″ (DN80 / DN65) | 13,3–40 | 900–5000 | 89 | 2,0 | |
| JZ2-240 | 4″ / 3″ (DN100 / DN80) | 21,7–65 | 550–6000 | 104 | 2,0 |
JZ3Многоступенчатые эмульгаторы JZ3 (без двигателя)
Двенадцать слоёв ротора и статора. Дают самую тонкую эмульсию в линейке: тонкость до 200 мкм (около 100 меш). Выпускаются без двигателя. Давление на выходе до 1,5 бар на 2950 об/мин и 1 бар на 1450 и 950 об/мин.
| Модель | Вход / выход | Подача, м³/ч | Вязкость до, сП | Масса, кг | Давление, бар | |
|---|---|---|---|---|---|---|
| JZ3-130 | 1,5″ / 1,5″–1,25″ (DN40 / DN40–32) | 2,7–8 | 1500–6000 | 56 | 1,0–1,5 | |
| JZ3-150 | 2″ / 1,5″ (DN50 / DN40) | 4–12 | 700–5000 | 62 | 1,0–1,5 | |
| JZ3-170 | 2,5″ / 2″ (DN65 / DN50) | 5–15 | 1000–5000 | 67 | 1,0–1,5 | |
| JZ3-190 | 2,5″ / 2,5″ или 3″ / 2,5″ | 8,3–25 | 500–5000 | 88 | 1,0–1,5 | |
| JZ3-210 | 3″ / 2,5″ (DN80 / DN65) | 13,3–40 | 900–5000 | 102 | 1,0–1,5 | |
| JZ3-240 | 4″ / 3″ (DN100 / DN80) | 21,7–65 | 550–6000 | 120 | 1,0–1,5 |
JZLXЦентробежные гомогенизирующие насосы JZLX
Центробежный насос с гомогенизирующей ступенью: прокачивает и одновременно смешивает. Восемь моделей, подача от 5 до 70 м³/ч, напор до 48 м. Два обозначения в каталоге повторяются (второй ряд JZLX-30 и JZLX-35); мы их различаем как JZLX-30-2 и JZLX-35-2 и уточним номера у производителя.
| Модель | Вход / выход | Мощность, кВт | Подача, м³/ч | Напор, м | |
|---|---|---|---|---|---|
| JZLX-15 | 2″ / 1,5″ | 1,5–3 | 5–15 | 12–18 | |
| JZLX-20-1 | 2,5″ / 2″ · 2″ / 2″ | 2,2–5,5 | 5–30 | 15–25 | |
| JZLX-20-2 | 2,5″ / 2″ · 2″ / 2″ | 5,5–7,5 | 15–35 | 20–26 | |
| JZLX-25 | 2,5″ / 1,5″ или 3″ / 1,5″ | 4,5–5,5 | 5–15 | 30–35 | |
| JZLX-30 | 2,5″ / 1,5″ · 3″ / 2″ | 5,5–7,5 | 10–25 | 28–38 | |
| JZLX-35-1 | 3″ / 1,5″ · 3″ / 2″ | 11–15 | 10–40 | 30–45 | |
| JZLX-30-2 | 3″ / 1,5″ · 3″ / 2″ | 15–18,5 | 15–40 | 38–48 | |
| JZLX-35-2 | 3″ / 2,5″ · 4″ / 3″ | 11–22 | 50–70 | 23–32 |
JZLX-15: рабочие точки, 3 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Вход / выход |
|---|---|---|---|
| 1,5 | 5 | 18 | 2″ / 1,5″ |
| 2,2 | 10 | 15 | 2″ / 1,5″ |
| 3 | 15 | 12 | 2″ / 1,5″ |
JZLX-20-1: рабочие точки, 7 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Вход / выход |
|---|---|---|---|
| 2,2 | 5 | 25 | 2″ / 2″ |
| 3 | 5 | 25 | 2″ / 2″ |
| 4 | 10 | 24 | 2″ / 2″ |
| 4 | 15 | 22 | 2″ / 2″ |
| 4 | 20 | 20 | 2,5″ / 2″ |
| 5,5 | 25 | 19 | 2,5″ / 2″ |
| 5,5 | 30 | 15 | 2,5″ / 2″ |
JZLX-20-2: рабочие точки, 5 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Вход / выход |
|---|---|---|---|
| 5,5 | 15 | 26 | 2″ / 2″ |
| 5,5 | 20 | 25 | 2,5″ / 2″ |
| 5,5 | 25 | 24 | 2,5″ / 2″ |
| 5,5 | 30 | 22 | 2,5″ / 2″ |
| 7,5 | 35 | 20 | 2,5″ / 2″ |
JZLX-25: рабочие точки, 3 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Вход / выход |
|---|---|---|---|
| 4,5 | 5 | 35 | 2,5″ / 1,5″ или 3″ / 1,5″ |
| 5,5 | 10 | 33 | 2,5″ / 1,5″ или 3″ / 1,5″ |
| 5,5 | 15 | 30 | 2,5″ / 1,5″ или 3″ / 1,5″ |
JZLX-30: рабочие точки, 4 строки
| Мощность, кВт | Подача, м³/ч | Напор, м | Вход / выход |
|---|---|---|---|
| 5,5 | 10 | 38 | 2,5″ / 1,5″ |
| 7,5 | 15 | 35 | 2,5″ / 1,5″ |
| 7,5 | 20 | 30 | 3″ / 2″ |
| 7,5 | 25 | 28 | 3″ / 2″ |
JZLX-35-1: рабочие точки, 7 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Вход / выход |
|---|---|---|---|
| 11 | 10 | 45 | 3″ / 1,5″ |
| 11 | 15 | 45 | 3″ / 1,5″ |
| 11 | 20 | 40 | 3″ / 2″ |
| 11 | 25 | 40 | 3″ / 2″ |
| 11 | 30 | 37 | 3″ / 2″ |
| 15 | 35 | 34 | 3″ / 2″ |
| 15 | 40 | 30 | 3″ / 2″ |
JZLX-30-2: рабочие точки, 5 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Вход / выход |
|---|---|---|---|
| 15 | 15 | 48 | 3″ / 1,5″ |
| 15 | 20 | 46 | 3″ / 2″ |
| 15 | 25 | 46 | 3″ / 2″ |
| 15 | 30 | 45 | 3″ / 2″ |
| 18,5 | 40 | 38 | 3″ / 2″ |
JZLX-35-2: рабочие точки, 7 строк
| Мощность, кВт | Подача, м³/ч | Напор, м | Вход / выход |
|---|---|---|---|
| 11 | 50 | 27 | 3″ / 2,5″ |
| 15 | 60 | 25 | 4″ / 3″ |
| 15 | 70 | 23 | 4″ / 3″ |
| 18,5 | 70 | 23 | 4″ / 3″ |
| 15 | 50 | 32 | 3″ / 2,5″ |
| 18,5 | 60 | 30 | 4″ / 3″ |
| 22 | 70 | 28 | 4″ / 3″ |
смешиваниеСмесительные насосыдля растворения порошков и загустителей35 позиций · 7 серийСвернутьСмотреть модели
В бункер засыпают порошок, жидкость подаёт насос, а гомогенизатор в потоке сразу разбивает комки. Так растворяют сахар, сухое молоко, загустители и крахмалы без застоя и комков. Есть стационарные и тележечные установки на 4–35 м³/ч.
HHZГомогенизирующие смесители HHZ
Шесть типоразмеров для смешивания порошка с жидкостью с одновременной гомогенизацией. Подача 2,7–65 м³/ч, давление на выходе до 1,5 бар. Вход твёрдого и жидкого отдельный, выход один.
| Модель | Вход твёрдого | Вход жидкого | Выход | Подача, м³/ч | Мощность, кВт | Давление, бар | |
|---|---|---|---|---|---|---|---|
| HHZ-130 | 3″ | DN40 (1,5″) | DN40 (1,5″) | 2,7–8 | 2,2–7,5 | до 1,5 | |
| HHZ-150 | 3″ | DN40 (1,5″) | DN40 (1,5″) | 4–12 | 3–11 | до 1,5 | |
| HHZ-170 | 3″ | DN40 (1,5″) | DN50 (2″) | 5,5–15 | 3–22 | до 1,5 | |
| HHZ-190 | DN80 или 4″ | DN50 (2″) или DN65 (2,5″) | DN65 (2,5″) | 8,3–25 | 7,5–30 | до 1,5 | |
| HHZ-210 | 4″ | DN65 (2,5″) | DN65 (2,5″) | 13,3–40 | 7,5–30 | до 1,5 | |
| HHZ-240 | 4″ | DN65 (2,5″) | DN65 (2,5″) | 21,7–65 | 7,5–30 | до 1,5 |
HHZ-130: рабочие точки, 9 строк
| Подача, м³/ч | Обороты, об/мин | Вязкость до, сП | Мощность, кВт |
|---|---|---|---|
| 8 | 2950 | 200 | 2,2 |
| 8 | 2950 | 500 | 5,5 |
| 8 | 2950 | 800 | 7,5 |
| 4 | 1450 | 1000 | 3 |
| 4 | 1450 | 2000 | 5,5 |
| 4 | 1450 | 3000 | 7,5 |
| 2,7 | 950 | 3000 | 3 |
| 2,7 | 950 | 5000 | 5,5 |
| 2,7 | 950 | 7000 | 7,5 |
HHZ-150: рабочие точки, 12 строк
| Подача, м³/ч | Обороты, об/мин | Вязкость до, сП | Мощность, кВт |
|---|---|---|---|
| 12 | 2950 | 200 | 4 |
| 12 | 2950 | 250 | 5,5 |
| 12 | 2950 | 350 | 7,5 |
| 12 | 2950 | 500 | 11 |
| 6 | 1450 | 500 | 3 |
| 6 | 1450 | 1000 | 5,5 |
| 6 | 1450 | 1500 | 7,5 |
| 6 | 1450 | 2000 | 11 |
| 4 | 950 | 1000 | 3 |
| 4 | 950 | 2000 | 5,5 |
| 4 | 950 | 3000 | 7,5 |
| 4 | 950 | 5000 | 11 |
HHZ-170: рабочие точки, 15 строк
| Подача, м³/ч | Обороты, об/мин | Вязкость до, сП | Мощность, кВт |
|---|---|---|---|
| 15 | 2950 | 100 | 4 |
| 15 | 2950 | 200 | 7,5 |
| 15 | 2950 | 300 | 11 |
| 15 | 2950 | 500 | 18,5 |
| 7,5 | 1450 | 300 | 3 |
| 7,5 | 1450 | 600 | 5,5 |
| 7,5 | 1450 | 800 | 7,5 |
| 7,5 | 1450 | 1000 | 11 |
| 7,5 | 1450 | 1500 | 15 |
| 7,5 | 1450 | 2000 | 18,5 |
| 5,5 | 950 | 1000 | 4 |
| 5,5 | 950 | 2000 | 7,5 |
| 5,5 | 950 | 3000 | 11 |
| 5,5 | 950 | 4000 | 15 |
| 5,5 | 950 | 5000 | 22 |
HHZ-190: рабочие точки, 13 строк
| Подача, м³/ч | Обороты, об/мин | Вязкость до, сП | Мощность, кВт |
|---|---|---|---|
| 25 | 2950 | 120 | 7,5 |
| 25 | 2950 | 200 | 11 |
| 25 | 2950 | 320 | 22 |
| 25 | 2950 | 500 | 30 |
| 12,5 | 1450 | 500 | 7,5 |
| 12,5 | 1450 | 700 | 11 |
| 12,5 | 1450 | 1000 | 15 |
| 12,5 | 1450 | 1300 | 22 |
| 12,5 | 1450 | 1800 | 30 |
| 8,3 | 950 | 1000 | 7,5 |
| 8,3 | 950 | 2000 | 15 |
| 8,3 | 950 | 3000 | 22 |
| 8,3 | 950 | 4000 | 30 |
HHZ-210: рабочие точки, 12 строк
| Подача, м³/ч | Обороты, об/мин | Вязкость до, сП | Мощность, кВт |
|---|---|---|---|
| 40 | 2950 | 120 | 11 |
| 40 | 2950 | 220 | 22 |
| 40 | 2950 | 320 | 30 |
| 20 | 1450 | 500 | 11 |
| 20 | 1450 | 700 | 15 |
| 20 | 1450 | 1000 | 22 |
| 20 | 1450 | 1500 | 30 |
| 13,3 | 950 | 800 | 7,5 |
| 13,3 | 950 | 1200 | 11 |
| 13,3 | 950 | 1500 | 15 |
| 13,3 | 950 | 2000 | 18,5 |
| 13,3 | 950 | 3000 | 30 |
HHZ-240: рабочие точки, 11 строк
| Подача, м³/ч | Обороты, об/мин | Вязкость до, сП | Мощность, кВт |
|---|---|---|---|
| 65 | 2950 | 120 | 15 |
| 65 | 2950 | 150 | 22 |
| 65 | 2950 | 200 | 30 |
| 32,5 | 1450 | 300 | 11 |
| 32,5 | 1450 | 500 | 18,5 |
| 32,5 | 1450 | 800 | 30 |
| 21,7 | 950 | 500 | 7,5 |
| 21,7 | 950 | 800 | 11 |
| 21,7 | 950 | 1000 | 15 |
| 21,7 | 950 | 1500 | 22 |
| 21,7 | 950 | 2000 | 30 |
HHQСмесительные насосы HHQ с бункером
Шесть моделей с загрузочным бункером на 45 или 65 литров. Подача по смеси от 10 до 60 м³/ч, засасывание твёрдого до 9000 кг/ч. Мощность зависит от вязкости: меньшее значение для смесей до 300 сП, большее до 500 сП.
| Модель | Мощность, кВт | Давление, бар | Подача, м³/ч | Вязкость, сП | Бункер | Засасывание твёрдого | Вход твёрдого | Вход жидкого | Выход | Присоединение | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HHQ-10 | 3 / 4 | 3 | 10 | ≤ 300 / ≤ 500 | 45 л | 2000 кг/ч | 3″ | DN40 (1,5″) | DN50 (2″) | хомут / резьба | |
| HHQ-20 | 4 / 5,5 | 3 | 20 | ≤ 300 / ≤ 500 | 45 л | 3000 кг/ч | 3″ | DN40 (1,5″) | DN50 (2″) | хомут / резьба | |
| HHQ-30 | 5,5 / 7,5 | 3 | 30 | ≤ 300 / ≤ 500 | 45 л | 4200 кг/ч | DN80 | DN50 (2″) | DN65 (2,5″) | хомут / резьба | |
| HHQ-40 | 7,5 / 11 | 3 | 40 | ≤ 300 / ≤ 500 | 45 л | 5500 кг/ч | DN80 | DN50 (2″) | DN65 (2,5″) | хомут / резьба | |
| HHQ-50 | 11 / 15 | 3 | 50 | ≤ 300 / ≤ 500 | 65 л | 7000 кг/ч | 4″ | 2,5″ | DN80 (3″) | хомут / резьба | |
| HHQ-60 | 15 / 22 | 3 | 60 | ≤ 300 / ≤ 500 | 65 л | 9000 кг/ч | 4″ | 2,5″ | DN80 (3″) | хомут / резьба |
PMZX21Смесительные установки PMZX21
С насосом подачи CIP и гомогенизатором JZ1 на 2950 об/мин. Подача смеси 8–25 м³/ч, мощность установки 11–37,5 кВт. Данные по сахару, сухому молоку и загустителям — в таблице.
| Модель | Смесь, м³/ч | Насос подачи | Гомогенизатор | Сахар, кг/ч | Сухое молоко, кг/ч | Загуститель, кг/ч | Вход | Выход | Бункер | Мощность, кВт | Вязкость, сП | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMZX21-13 | 8 | CIP-10 (5,5 кВт) | JZ1-130 (5,5 кВт) | 500 | 450 | 100–300 | 2,5″ | 1,5″ (DN40) | 50 л | 11 | ≤ 500 | |
| PMZX21-15 | 12 | CIP-10 (5,5 кВт) | JZ1-150 (11 кВт) | 1000 | 900 | 300–500 | 2,5″ | 2″ (DN50) | 50 л | 16,5 | ≤ 500 | |
| PMZX21-17 | 15 | CIP-20 (7,5 кВт) | JZ1-170 (18,5 кВт) | 1800 | 1600 | 500–800 | 2,5″ | 2″ (DN50) | 50 л | 26 | ≤ 500 | |
| PMZX21-19 | 25 | CIP-20 (7,5 кВт) | JZ1-190 (30 кВт) | 3500 | 3200 | 800–1500 | 3″ | 2″–2,5″ (DN50–65) | 50 л | 37,5 | ≤ 500 |
PMTU21Смесительные установки PMTU21
С роторным насосом TUL и гомогенизатором JZ1. Подача смеси 4–12,5 м³/ч, мощность установки 8,5–35,5 кВт. Данные по сахару, сухому молоку и загустителям — в таблице. Фото серии пришлём по запросу.
| Модель | Смесь, м³/ч | Насос подачи | Гомогенизатор | Сахар, кг/ч | Сухое молоко, кг/ч | Загуститель, кг/ч | Вход | Выход | Бункер | Мощность, кВт | Вязкость, сП | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMTU21-13 | 4 | TUL-30 (3 кВт) | JZ1-130 (5,5 кВт) | 500 | 450 | 100–200 | 2″ | 1,5″ (DN40) | 50 л | 8,5 | ≤ 2000 | |
| PMTU21-15 | 6 | TUL-35 (3 кВт) | JZ1-150 (11 кВт) | 1000 | 900 | 200–400 | 2″ | 2″ (DN50) | 50 л | 14 | ≤ 2000 | |
| PMTU21-17 | 7,5 | TUL-60 (3 кВт) | JZ1-170 (18,5 кВт) | 1800 | 1600 | 300–500 | 2,5″ | 2″ (DN50) | 50 л | 21,5 | ≤ 2000 | |
| PMTU21-19 | 12,5 | TUL-70 (5,5 кВт) | JZ1-190 (30 кВт) | 3500 | 3200 | 600–1200 | 3″ | 2″–2,5″ (DN50–65) | 50 л | 35,5 | ≤ 2000 |
PMLG21Смесительные установки PMLG21
С винтовым насосом LGR и гомогенизатором JZ1. Подача смеси 4–12,5 м³/ч, мощность установки 7–34 кВт. Данные по сахару, сухому молоку и загустителям — в таблице.
| Модель | Смесь, м³/ч | Насос подачи | Гомогенизатор | Сахар, кг/ч | Сухое молоко, кг/ч | Загуститель, кг/ч | Вход | Выход | Бункер | Мощность, кВт | Вязкость, сП | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMLG21-13 | 4 | LGR-20-18 (1,5 кВт) | JZ1-130 (5,5 кВт) | 0–500 | 0–450 | 100–200 | 2″ | 1,5″ (DN40) | 50 л | 7 | ≤ 2000 | |
| PMLG21-15 | 6 | LGR-20-39 (1,5 кВт) | JZ1-150 (11 кВт) | 0–1000 | 0–900 | 200–400 | 3″ | 2″ (DN50) | 50 л | 12,5 | ≤ 2000 | |
| PMLG21-17 | 7,5 | LGR-30-40 (3 кВт) | JZ1-170 (18,5 кВт) | 0–1800 | 0–1600 | 300–500 | 3″ | 2″ (DN50) | 50 л | 21,5 | ≤ 2000 | |
| PMLG21-19 | 12,5 | LGR-30-60 (4 кВт) | JZ1-190 (30 кВт) | 0–3500 | 0–3200 | 600–1200 | 4″ | 2″–2,5″ (DN50–65) | 85 л | 34 | ≤ 2000 |
PMZXСмесительные установки PMZX
С самовсасывающим насосом CIP-U и гомогенизатором JZ1. Подача смеси 8–35 м³/ч, мощность установки 11–48 кВт. Данные по сахару, сухому молоку и загустителям — в таблице. Фото серии пришлём по запросу.
| Модель | Смесь, м³/ч | Насос подачи | Гомогенизатор | Сахар, кг/ч | Сухое молоко, кг/ч | Загуститель, кг/ч | Вход | Выход | Бункер | Мощность, кВт | Вязкость, сП | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMZX-13 | 8 | CIPU-10 (5,5 кВт) | JZ1-130 (5,5 кВт) | 500 | 450 | 100–300 | 2,5″ | 1,5″ (DN40) | 45 л | 11 | ≤ 500 | |
| PMZX-15 | 12 | CIPU-10 (5,5 кВт) | JZ1-150 (11 кВт) | 1000 | 900 | 300–500 | 2,5″ | 2″ (DN50) | 45 л | 16,5 | ≤ 500 | |
| PMZX-17 | 15 | CIPU-20 (7,5 кВт) | JZ1-170 (18,5 кВт) | 1800 | 1600 | 500–800 | 2,5″ | 2″ (DN50) | 45 л | 26 | ≤ 500 | |
| PMZX-19 | 25 | CIPU-20 (7,5 кВт) | JZ1-190 (30 кВт) | 3500 | 3200 | 800–1500 | 3″ | 2″–2,5″ (DN50–65) | 65 л | 37,5 | ≤ 500 | |
| PMZX-21 | 35 | CIPU-30 (11 кВт) | JZ1-210 (37 кВт) | 6000 | 4500 | 1500–3000 | 3″ | 3″ (DN65–DN80) | 65 л | 48 | ≤ 500 |
PMTUСмесительные установки PMTU
С роторным насосом TUR и гомогенизатором JZ1 (1450 об/мин). Подача смеси 4–30 м³/ч, мощность установки 8,5–62,5 кВт. Данные по сахару, сухому молоку и загустителям — в таблице.
| Модель | Смесь, м³/ч | Насос подачи | Гомогенизатор | Сахар, кг/ч | Сухое молоко, кг/ч | Загуститель, кг/ч | Вход | Выход | Бункер | Мощность, кВт | Вязкость, сП | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMTU-13 | 4 | TUR-30 (3 кВт) | JZ1-130 (5,5 кВт) | 500 | 450 | 100–200 | 2″ | 1,5″ (DN40) | 45 л | 8,5 | ≤ 2000 | |
| PMTU-15 | 6 | TUR-35 (3 кВт) | JZ1-150 (11 кВт) | 1000 | 900 | 200–400 | 2″ | 2″ (DN40) | 45 л | 14 | ≤ 2000 | |
| PMTU-17 | 7,5 | TUR-60 (3 кВт) | JZ1-170 (18,5 кВт) | 1800 | 1600 | 300–500 | 2,5″ | 2″ (DN50) | 45 л | 21,5 | ≤ 2000 | |
| PMTU-19 | 12,5 | TUR-70 (5,5 кВт) | JZ1-190 (30 кВт) | 3500 | 3200 | 600–1200 | 3″ | 2″–2,5″ (DN50–65) | 65 л | 35,5 | ≤ 2000 | |
| PMTU-21 | 20 | TUR-70 (5,5 кВт) | JZ1-210 (45 кВт) | 5000 | 4500 | 1200–2000 | 3″ | 3″ (DN65–DN80) | 65 л | 50,5 | ≤ 2000 | |
| PMTU-24 | 30 | TUR-100 (7,5 кВт) | JZ1-240 (55 кВт) | 10000 | 9000 | 1500–3000 | 4″ | 4″ (DN100) | 65 л | 62,5 | ≤ 2000 |
автоматикаШкафы управления и системыуправление, охлаждение уплотнений, постоянное давление13 позиций · 3 серииСвернутьСмотреть модели
К насосам подбирают шкафы управления на один или два двигателя (прямой пуск или преобразователь частоты), системы охлаждения торцевых уплотнений и станции постоянного давления. Это отдельная автоматика, заказывается вместе с насосом.
ШУШкафы управления насосами
Девять типов шкафов: A и B для одного двигателя, C и D для двух. Преобразователь частоты ставят известных марок по пожеланию заказчика. Стандартная защита корпуса IP20, возможен IP65 и более высокая степень. Подходят к центробежным, самовсасывающим, роторным, винтовым, синусным насосам и смесителям. Фото серии пришлём по запросу.
| Модель | Назначение | Мощность двигателя | Функции | |
|---|---|---|---|---|
| CB-A1 | Один двигатель, прямой пуск | до 5,5 кВт | Индикация, прямой и обратный ход | |
| CB-A2 | Один двигатель, прямой пуск | до 55 кВт | Индикация, пуск, стоп, реверс, аварийная остановка | |
| CB-A3 | Один двигатель, прямой пуск, расширенный | до 55 кВт | Как A2 плюс пневмоклапан, регулирующий клапан, защита от сухого хода, вибратор | |
| CB-B1 | Один двигатель, преобразователь частоты | до 90 кВт | Индикация, пуск, стоп, аварийная остановка | |
| CB-B2 | Один двигатель, преобразователь частоты, расширенный | до 90 кВт | Как B1 плюс пневмоклапан, регулирующий клапан, защита от сухого хода, вибратор | |
| CB-C1 | Два двигателя: один прямой пуск, второй с преобразователем | по запросу | Питание, пуск, стоп, аварийная остановка | |
| CB-C2 | Два двигателя: один прямой пуск, второй с преобразователем, расширенный | по запросу | Плюс вибратор, защита от сухого хода, датчик уровня, пневмоклапан | |
| CB-D1 | Два двигателя с двумя преобразователями | по запросу | Питание, пуск, стоп, аварийная остановка | |
| CB-D2 | Два двигателя с двумя преобразователями, расширенный | по запросу | Плюс вибратор, защита от сухого хода, датчик уровня, пневмоклапан |
Фото шкафов не публикуем: на корпусах марка производителя.
HYGSСтанции постоянного давления
Полностью автоматическая установка: несколько насосов, датчик давления и преобразователь частоты поддерживают заданное давление при любом расходе. Экономия электроэнергии 23–55 %, плавный пуск и чередование насосов. Материал 316L. Фото серии пришлём по запросу.
| Модель | Расход | Давление | Материал | |
|---|---|---|---|---|
| HYGS | 1–500 м³/ч | до 21 бар, задаётся на панели | SS304 / 316L | |
| HYGS-MINI | 0–60 м³/ч | до 8 бар | SS304 / 316L |
По данным производителя: 3-A и FDA. Фото HYGS по запросу.
СОСистемы охлаждения торцевых уплотнений
Автономный блок с баком, фильтром и датчиком: даёт воду для охлаждения и промывки двойных торцевых уплотнений. Один блок обслуживает до шести насосов или до трёх смесительных насосов. Установка сбоку или напрямую на насос. Фото серии пришлём по запросу.
| Модель | Расход | Давление | Температура | Питание | Размер | |
|---|---|---|---|---|---|---|
| WC-B01 | до 4000 мл/мин | до 5 бар (рабочее 3 бар) | до 100 °C | AC 220 В / 110 В | 290 × 170 × 400 мм | |
| WC-C01 | по запросу | по запросу | по запросу | по запросу | по запросу |
Фото по запросу.
Что взять под какую задачу
Начинать подбор удобнее с продукта и с того, чего он боится: сдвига, пульсаций, частиц или воздуха. Ниже типичные задачи и то, чем их закрывают в каталоге.
| Задача | Что взять | Почему так | Размер |
|---|---|---|---|
| Вязкие продукты без пульсаций: сливки, шоколад, пасты | Роторно-лопастной насос | Два ротора вытесняют продукт плавно, насос реверсивный и моется на месте | до 90 м³/ч |
| Продукт с кусками, ягодами и газом | Двухвинтовой насос | Сам всасывает, пропускает частицы до 39 мм и не пульсирует | до 180 м³/ч |
| Хрупкие и вязкие среды без сдвига | Синусный насос | Минимальный сдвиг, всасывание до −0,85 бар, вязкость до 8 000 000 сП | до 93,6 м³/ч |
| Ягоды, цельные фрукты, жирные сливки | Насос с гибким импеллером | Мягкий ход, самовсасывание, работает как дозатор | до 20 м³/ч |
| Молоко, соки, пиво, вода, CIP | Центробежный насос | Простая конструкция, высокая подача, мойка без разборки | до 600 м³/ч |
| Откачка из танков, возврат CIP, среда с воздухом | Самовсасывающий насос | Сам заполняет корпус и работает с воздухом в линии | до 70 м³/ч |
| Эмульсии, мази, кремы, суспензии | Эмульгатор ротор-статор | Тонкая обработка за один проход в потоке | до 65 м³/ч |
| Растворить порошок без комков | Смесительный насос | Бункер, насос и гомогенизатор в одной установке | до 60 м³/ч |
На что смотреть при выборе
Модель выбирают по продукту, подаче и давлению, присоединению и мойке. Эти параметры стоят в каждой строке таблицы, а недостающее мы уточним у завода до заказа.
Вязкость и частицы
Для жидких сред хватает центробежного насоса. Если продукт густой или с кусками, берут объёмный: роторный, винтовой или синусный. Укажите вязкость и размер частицы в заявке, и мы сверим по таблице.
Подача и давление
Подача в таблицах дана при номинальных оборотах, а давление на выходе зависит от модели: у центробежных его задаёт напор в метрах, у объёмных давление в барах. Мы подберём типоразмер с запасом по обоим.
Присоединение
В таблицах указаны вход и выход в дюймах или DN: хомут, резьба, фланец. Если на линии стоят другие, переходники подберём и закажем вместе с насосом.
Мойка и стерилизация
Насосы рассчитаны на мойку на месте (CIP) и паровую стерилизацию (SIP), мёртвых зон в проточной части нет. Для объёмных насосов уточните максимальную температуру: каталог называет до 150 °C для роторных и винтовых.
Двигатель и управление
К насосу можно взять двигатель обычный или в нержавеющем корпусе, серводвигатель для дозировки, преобразователь частоты и шкаф управления. Взрывозащищённый двигатель возможен, требования к маркировке уточняются отдельно.
Сталь и контакт с продуктом
Проточная часть из нержавеющей стали 304 или 316L, у отдельных серий 316L (1.4404) и дуплексная 2205. Марку мы называем так, как она записана в каталоге, и подтверждаем до заказа.
Сертификаты и документы
Мы называем только то, что завод указывает в каталоге, и проверяем подтверждения под конкретную модель.
Санитарный стандарт
По данным производителя, роторные, винтовые, синусные насосы и насосы с гибким импеллером выполнены по санитарным нормам 3-A. Подтверждение под конкретную модель запрашиваем у завода.
Материалы и уплотнения
По данным производителя, детали в контакте с продуктом соответствуют требованиям FDA 177.2600, а у части серий USP Class II и EG 1935/2004.
Директива по машинам
По данным производителя, насосы выполнены по директиве MD/06/42/EC. Сертификат под партию запрашиваем.
Документы для России
Подтверждение соответствия для оборудования, которое работает на электричестве, под давлением или контактирует с пищей, оформляется отдельно. Что именно потребуется на конкретную модель, говорим до заказа.
Как идёт заказ
От выбора модели до насоса на линии.
Заявка
Вы выбираете модели в каталоге и пишете, какой продукт, какая подача и куда везти. Если проекта нет, достаточно описать линию.
Подбор и уточнения
Сверяем вязкость, давление, присоединение и двигатель, уточняем у завода всё, чего нет в каталоге: сталь, уплотнения, исполнение двигателя.
Договор и счёт
По карточке предприятия готовим договор и счёт за подбор. Заказ на завод размещаем после его оплаты.
Производство и контроль
Завод готовит насос, мы смотрим фото и согласуем отгрузку.
Доставка
Везём сборным грузом или контейнером в любой регион России. Насосы упаковываем в ящик с жёстким креплением.
Таможня и документы
Растаможим груз и подготовим документы для постановки на учёт. Пуск и наладку можно заказать у сервиса рядом с вами.
От выбора насоса до работающей линии
Одна поставка вместо трёх
В заявке можно собрать насосы, смесители и шкафы управления разных серий. Мы сведём их в одну отгрузку.
Проверка до заказа
Вязкость, давление, присоединение, двигатель: смотрим заранее, пока модель можно поменять.
Фото и приёмка
Согласуем, какие фото и протоколы завод присылает до отгрузки, и проверяем комплектность при получении.
Запчасти и расходники
Торцевые уплотнения, импеллеры и роторы обсудим вместе с заказом, чтобы они были под рукой к запуску.
Понятный менеджер
Один контакт по всему заказу: от подбора до вручения груза.
Вопросы, которые задают до заявки
Не нашли свой вопрос? Задайте его в заявке, ответим по делу.
Что прислать для расчёта?
Сколько стоит насос?
Как выбрать между роторным и центробежным насосом?
Выдержат ли насосы мойку и стерилизацию?
Из какой стали сделаны насосы?
Есть ли сертификаты на насосы?
Можно ли взять насос с взрывозащищённым двигателем?
Кто запустит насос?
Выберите модели и отправьте заявку
Назовите модели, продукт с вязкостью, нужные подачу и давление, город доставки. Если есть схема линии, приложите её. По этому мы подготовим расчёт и договор.
Санитарные насосы из Китая: как заказать
На этой странице собраны насосы из нержавеющей стали для пищевых, фармацевтических и косметических производств: роторно-лопастные, двухвинтовые, синусные, с гибким импеллером, центробежные и самовсасывающие, а ещё эмульгаторы, смесительные насосы и шкафы управления. Всего 187 позиций заводов-партнёров в Китае, у каждой подача, напор или давление и мощность.
Выбирать удобнее от продукта: густые сливки и шоколад подают роторные насосы, соки с ягодами винтовые и с гибким импеллером, молоко и пиво центробежные, эмульсии и мази эмульгаторы, сахар и сухое молоко смесительные установки. Для возврата моющих растворов ставят самовсасывающие CIP-L и CIP-U.
Проточная часть выполнена из нержавеющей стали 304 или 316L и рассчитана на мойку на месте и паровую стерилизацию. По данным производителя, насосы соответствуют санитарным нормам 3-A, детали в контакте с продуктом проходят FDA 177.2600, а сами машины выполнены по директиве MD/06/42/EC; документы для России проверяем под каждую модель до заказа.
КорОпт ведёт заказ целиком: сверяем продукт, давление и присоединение, собираем разные серии в одну поставку, везём сборным грузом или контейнером, растаможиваем и оформляем документы. Выберите модели и отправьте заявку, и мы вернёмся с расчётом.
