Оптический кабель и станционное оборудование

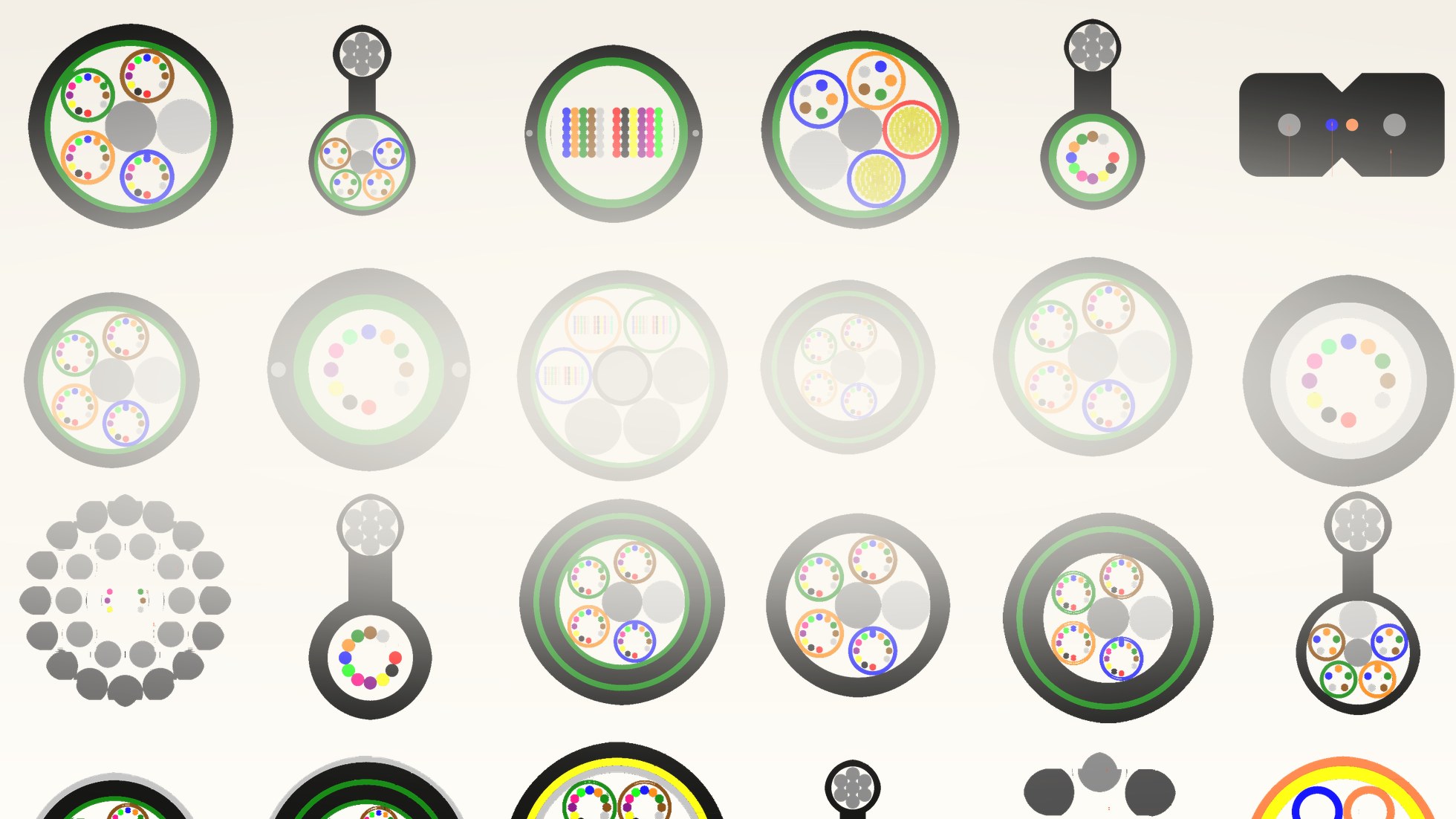

Сто восемь позиций: волокно, наружный кабель на 4–288 волокон, ОКГТ, абонентский FTTH, кроссы, боксы, шнуры и делители. Считаем поставку целиком — с доставкой и растаможкой.

Прислать спецификацию Каталог 108 позиций

листайте

0позиций в каталоге

0марки наружного кабеля

0волокон в одном кабеле

0м на барабане

Где это работает

Восемь задач, под которые выбирают кабель

Как читается марка кабеля

GYTA53 или GYFXTW выглядят как шифр, но читаются слева направо и описывают конструкцию целиком. Разобрав марку, вы поймёте, подходит ли кабель под трассу, ещё до таблицы характеристик.

связь

Кабель связи — первая буква у всех марок одна.

наружный

Наружная прокладка. Если дальше идёт F — силовые элементы неметаллические.

X / D

сердечник

X — все волокна в одной центральной трубке. D — волокна собраны в ленты. Без буквы — модули скручены вокруг центрального элемента.

заполнение

Сердечник заполнен гидрофобным составом — вода по кабелю не пойдёт.

S / A / Y / Z

оболочка

S — стальная бронелента, A — алюминиевая, Y — полиэтилен без ленты, Z — безгалогенный полиолефин LSZH.

53 · 63 · 33 · 54

броня

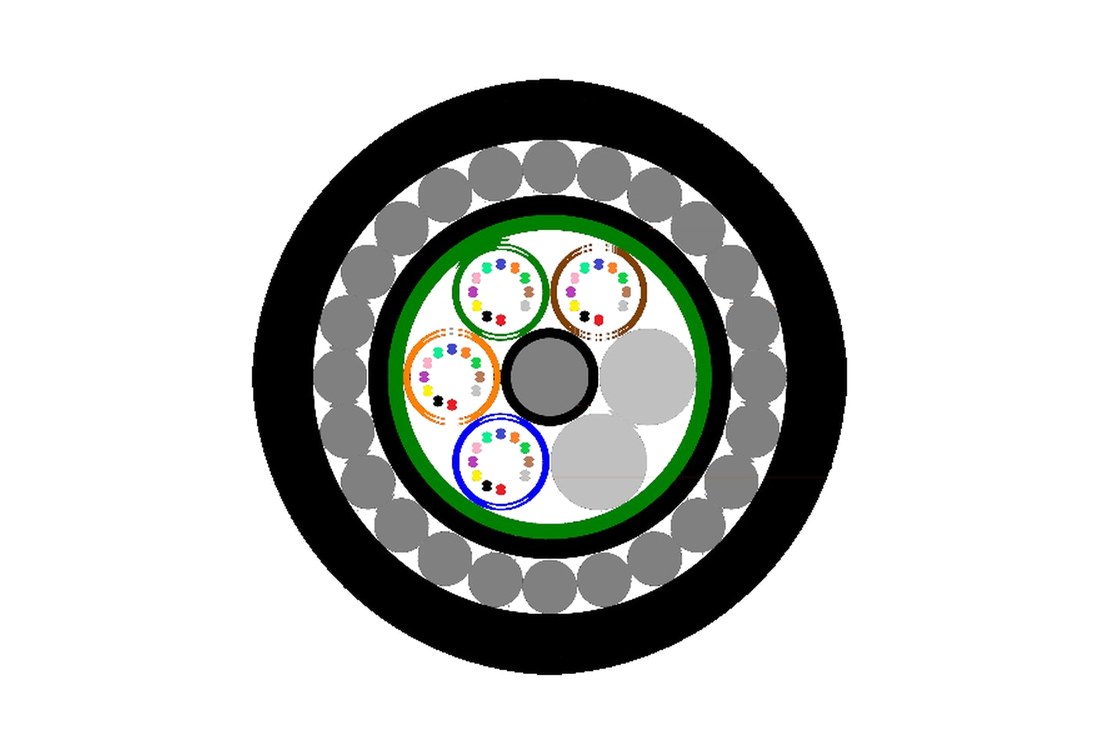

53 — вторая оболочка с гофробронёй, 63 — со стеклонитью, 33 — круглая стальная проволока, 54 и 04 — нейлон от грызунов.

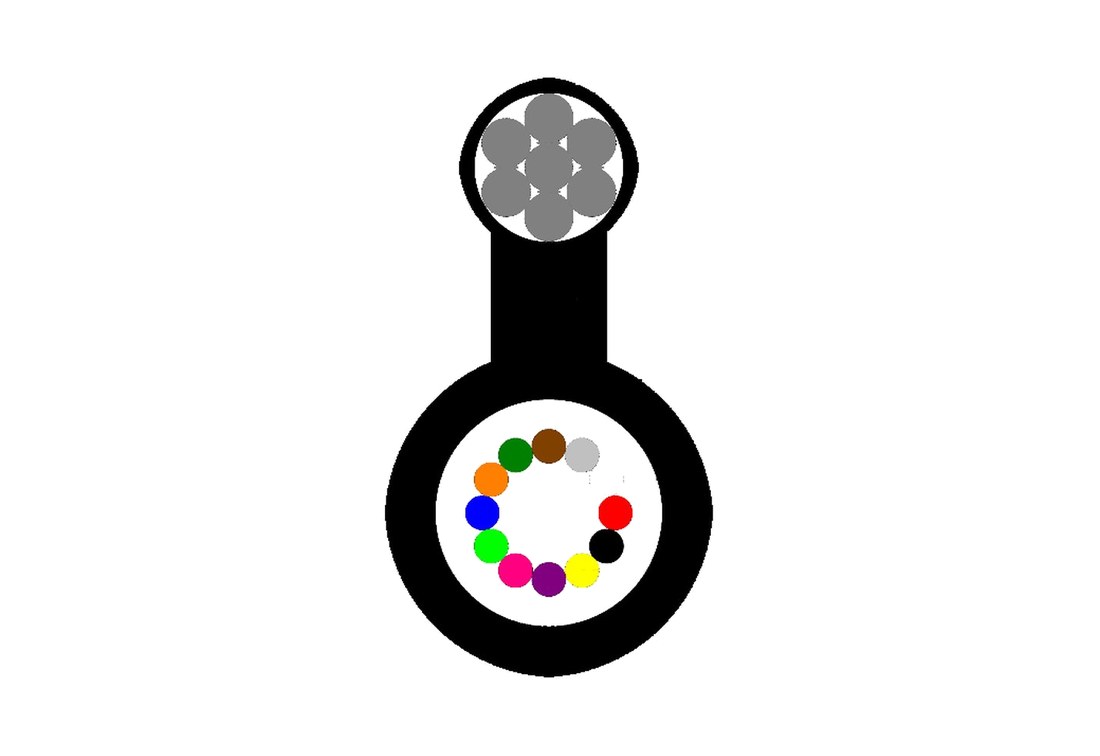

подвес

«Восьмёрка»: несущий трос вплавлен в оболочку рядом с кабелем.

Каталог: 108 позиций в 14 группах

Группа раскрывается по клику. В каждой позиции — характеристики и кнопка заявки: запрос уходит с маркой, и мы сразу видим, о чём речь.

группа раскрывается по клику

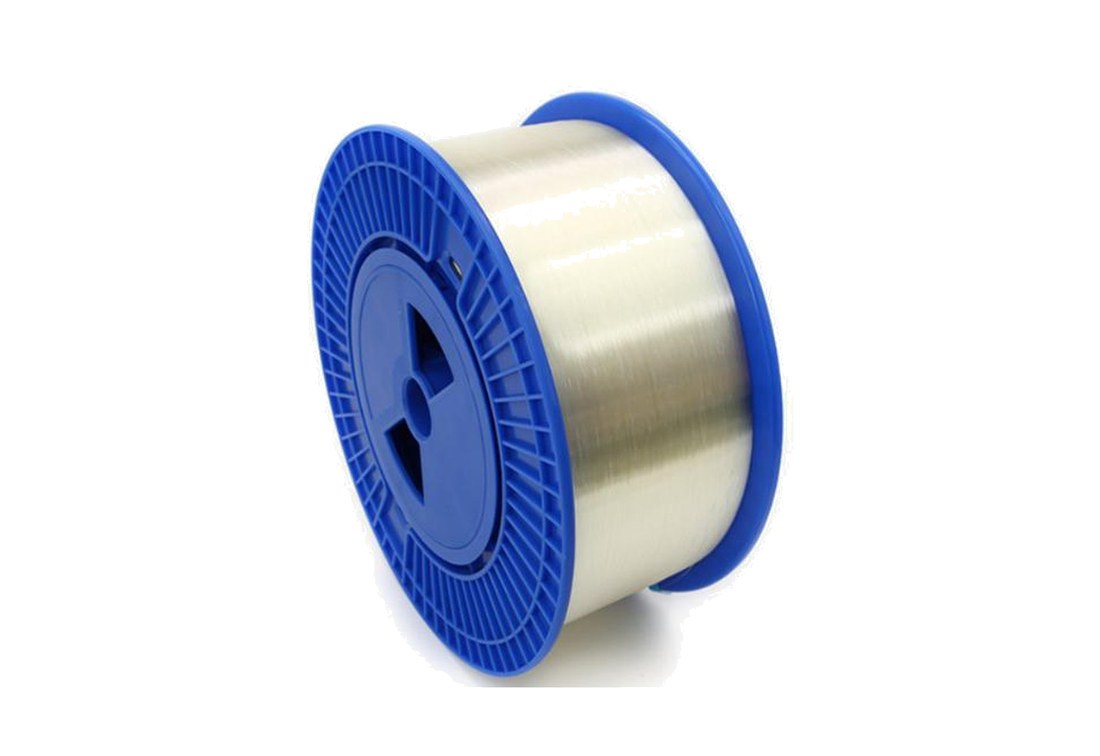

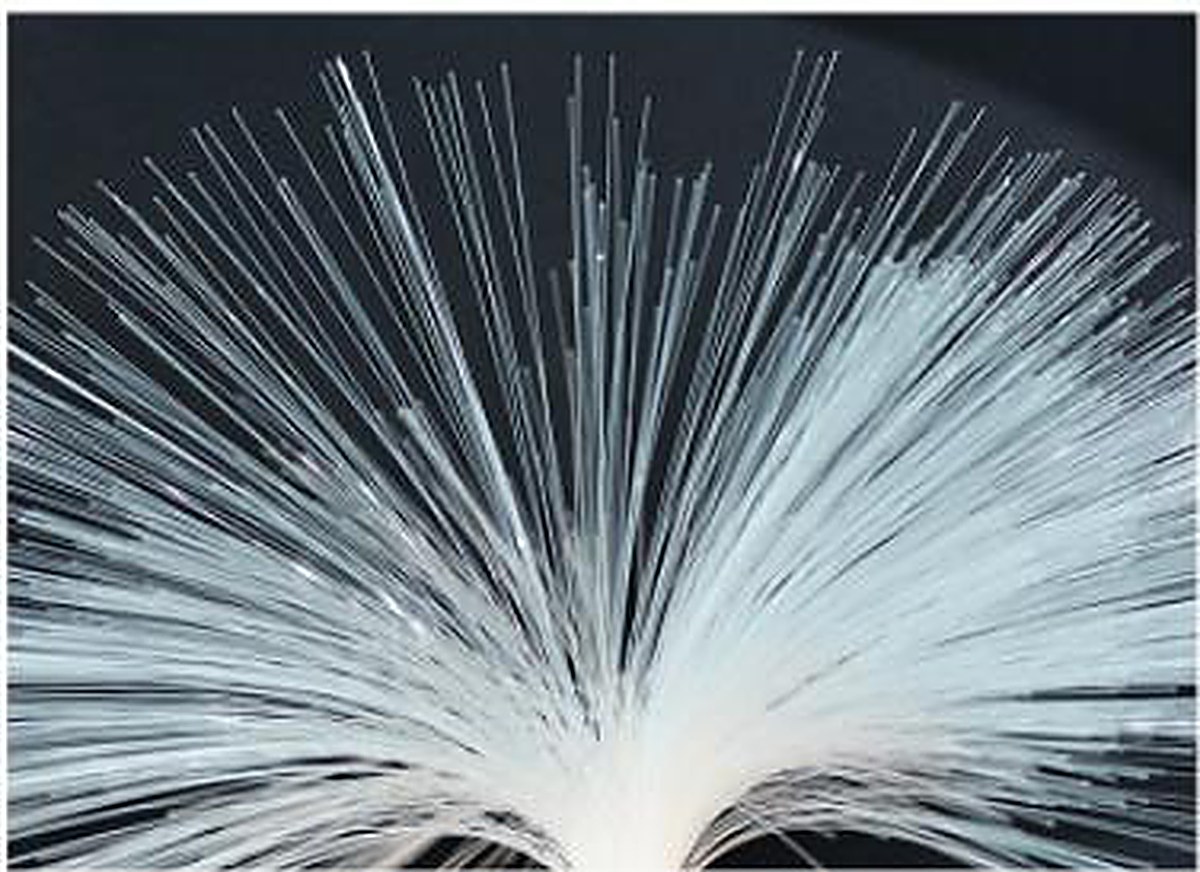

волокноОптическое волокноITU-T G.652 · G.654 · G.655 · G.657 · OM1–OM411 позиций · G652D · G654E · G655 · OM1 · OM2 · OM3-150 · OM3-300 · OM4СвернутьСмотреть позиции

Одиннадцать типов волокна — от привычного G.652D для магистралей до G.657.B3, который держит петлю радиусом пять миллиметров. Волокно поставляем и катушками, и уже в кабеле.

G652DВолокно G.652.D

по запросу

Стандартное одномодовое волокно без смещения дисперсии — то, из чего собрано большинство магистралей и городских сетей. Совместимо со всем, что работает на 1310 и 1550 нм.

Затухание на 1310 нм, дБ/км: ≤0,360
Затухание на 1383 нм, дБ/км: ≤0,330
Затухание на 1550 нм, дБ/км: ≤0,220
Затухание на 1625 нм, дБ/км: ≤0,240
Диаметр модового пятна на 1310 нм, мкм: 9,2 ± 0,4
Диаметр модового пятна на 1550 нм, мкм: 10,4 ± 0,5
Длина волны нулевой дисперсии, нм: 1300–1324
Наклон дисперсии, пс/(нм²·км): ≤0,091
Диаметр оболочки, мкм: 125 ± 1
Некруглость оболочки, %: ≤1,0
Неконцентричность сердцевины, мкм: ≤0,6
Диаметр покрытия, мкм: 242 ± 7
Неконцентричность покрытия, мкм: ≤12
Радиус собственной кривизны, м: ≥4

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

G654EВолокно G.654.E

по запросу

Волокно с увеличенной эффективной площадью под 400G и B100G: нелинейные эффекты слабее, значит, в линию можно дать больше оптической мощности и пройти длиннее пролёт без усилителя.

Затухание на 1550 нм, дБ/км: ≤0,165
Затухание на 1625 нм, дБ/км: ≤0,204
Эффективная площадь, мкм²: 110 или 130
Диаметр модового пятна на 1550 нм, мкм: 11,5 ± 0,5 или 12,5 ± 0,5
Дисперсия на 1550 нм, пс/(нм·км): 17–22
Дисперсия на 1625 нм, пс/(нм·км): ≤26
Макроизгиб Ø60 мм, 100 витков, 1550 нм, дБ: ≤0,1
Диаметр оболочки, мкм: 125 ± 1
Некруглость оболочки, %: ≤1,0
Неконцентричность сердцевины, мкм: ≤0,6
Диаметр покрытия, мкм: 242 ± 7
Неконцентричность покрытия, мкм: ≤12
Радиус собственной кривизны, м: ≥4

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

G655Волокно G.655 (NZ-DSF)

по запросу

Волокно с ненулевой смещённой дисперсией: на 1550 нм дисперсия близка к нулю, но не ноль — именно поэтому в плотном спектральном уплотнении не возникает четырёхволнового смешения.

Затухание на 1383 нм, дБ/км: ≤0,40
Затухание на 1410 нм, дБ/км: ≤0,320
Затухание на 1450 нм, дБ/км: ≤0,260
Затухание на 1550 нм, дБ/км: ≤0,20
Затухание на 1625 нм, дБ/км: ≤0,22
Диаметр модового пятна на 1550 нм, мкм: 10,4 ± 0,5
Длина волны нулевой дисперсии, нм: 1300–1324
Наклон дисперсии, пс/(нм²·км): ≤0,091
Диаметр оболочки, мкм: 125 ± 0,7
Некруглость оболочки, %: ≤1,0
Неконцентричность сердцевины, мкм: ≤0,5
Диаметр покрытия, мкм: 242 ± 5
Неконцентричность покрытия, мкм: ≤12
Радиус собственной кривизны, м: ≥4

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OM1Волокно G.651 OM1, 62,5/125

по запросу

Многомодовое волокно с сердцевиной 62,5 мкм — сети, построенные в девяностые и нулевые. Держат его ради совместимости со старым оборудованием на 850 и 1300 нм.

Сердцевина / оболочка, мкм: 62,5 / 125
Рабочие окна, нм: 850 и 1300
Класс по ISO/IEC 11801: OM1
Класс по IEC 60793-2-10: A1b
Диаметр оболочки, мкм: 125 ± 1
Некруглость оболочки, %: ≤1,0
Неконцентричность сердцевины, мкм: ≤0,6
Диаметр покрытия, мкм: 242 ± 7
Неконцентричность покрытия, мкм: ≤12
Радиус собственной кривизны, м: ≥4
Затухание: уточняется по партии

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OM2Волокно G.651 OM2, 50/125

по запросу

Многомодовое волокно 50/125 с повышенной стойкостью к изгибу. Гигабитный Ethernet на лазерных и светодиодных источниках — типовая локальная сеть здания.

Сердцевина / оболочка, мкм: 50 / 125
Рабочие окна, нм: 850 и 1300
Класс по ISO/IEC 11801: OM2
Класс по IEC 60793-2-10: A1a.1
Диаметр оболочки, мкм: 125 ± 1
Некруглость оболочки, %: ≤1,0
Неконцентричность сердцевины, мкм: ≤0,6
Диаметр покрытия, мкм: 242 ± 7
Неконцентричность покрытия, мкм: ≤12
Радиус собственной кривизны, м: ≥4
Затухание: уточняется по партии

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OM3-150Волокно G.651 OM3, дальность 150 м

по запросу

Многомод под 10-гигабитный Ethernet на дешёвом лазере VCSEL 850 нм. Держит десять гигабит на полутора сотнях метров — размер этажа или небольшого цеха.

Сердцевина / оболочка, мкм: 50 ± 2,5 / 125 ± 1
Затухание на 850 нм, дБ/км: ≤2,4
Затухание на 1300 нм, дБ/км: ≤0,6
10G Ethernet SX, 850 нм, м: 150
1G Ethernet SX, 850 нм, м: 750
10G Ethernet LX, 1300 нм, м: 500
Длина волны нулевой дисперсии, нм: 1295–1320
Групповой показатель преломления на 850 нм: 1,482
Некруглость оболочки, %: ≤1,0
Неконцентричность сердцевины, мкм: ≤1
Диаметр покрытия, мкм: 245 ± 7
Неконцентричность покрытия, мкм: ≤10,0
Некруглость сердцевины, %: ≤5,0

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OM3-300Волокно G.651 OM3, дальность 300 м

по запросу

Та же конструкция с более жёстким допуском на геометрию: десять гигабит проходят уже триста метров. Стандарт для центров обработки данных.

Сердцевина / оболочка, мкм: 51,0 ± 1,5 или 50,0 ± 2,5 / 124,9 ± 0,9
Затухание на 850 нм, дБ/км: ≤2,4
Затухание на 1300 нм, дБ/км: ≤0,6
10G Ethernet, 850 нм, м: 300
Длина волны нулевой дисперсии, нм: 1295–1320
Групповой показатель преломления на 850 нм: 1,482
Групповой показатель преломления на 1300 нм: 1,477
Некруглость оболочки, %: ≤1,0
Неконцентричность сердцевины, мкм: ≤1
Диаметр покрытия, мкм: 245 ± 7
Неконцентричность покрытия, мкм: ≤10,0
Некруглость сердцевины, %: ≤5,0

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OM4Волокно G.651 OM4

по запросу

Старший многомод: десять гигабит на 550 метрах, сорок и сто гигабит — на полутора сотнях. Берут в центрах обработки данных, где тянуть одномод дороже приёмопередатчиков.

Сердцевина / оболочка, мкм: 50,0 ± 2,5 / 125 ± 1
Затухание на 850 нм, дБ/км: ≤2,4
Затухание на 1300 нм, дБ/км: ≤0,6
10G Ethernet SX, 850 нм, м: 550
40G и 100G Ethernet, 850 нм, м: 150
Длина волны нулевой дисперсии, нм: 1295–1320
Групповой показатель преломления на 850 нм: 1,482
Некруглость оболочки, %: ≤1,0
Неконцентричность сердцевины, мкм: ≤1
Диаметр покрытия, мкм: 245 ± 7
Неконцентричность покрытия, мкм: ≤10,0
Некруглость сердцевины, %: ≤5,0

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

G657A1Волокно G.657.A1

по запросу

Одномод, нечувствительный к изгибу, и при этом полностью совместимый с G.652.D. Стандартный выбор для абонентского участка и вводов в здание.

Затухание на 1310 нм, дБ/км: ≤0,350
Затухание на 1383 нм, дБ/км: ≤0,330
Затухание на 1550 нм, дБ/км: ≤0,210
Затухание на 1625 нм, дБ/км: ≤0,230
Диаметр модового пятна на 1310 нм, мкм: 9,2 ± 0,4
Диаметр модового пятна на 1550 нм, мкм: 10,4 ± 0,5
Длина волны нулевой дисперсии, нм: 1300–1324
Наклон дисперсии, пс/(нм²·км): ≤0,091
Диаметр покрытия, мкм: 245 (стандарт) или 200
Диаметр оболочки, мкм: 125 ± 0,7
Некруглость оболочки, %: ≤1,0
Неконцентричность сердцевины, мкм: ≤0,5
Неконцентричность покрытия, мкм: ≤12
Радиус собственной кривизны, м: ≥4

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

G657A2Волокно G.657.A2

по запросу

Покрытие 200 мкм вместо 242 уменьшает сечение кабеля больше чем на треть: в ту же канализацию входит заметно больше волокон.

Затухание на 1310 нм, дБ/км: ≤0,350
Затухание на 1383 нм, дБ/км: ≤0,330
Затухание на 1550 нм, дБ/км: ≤0,210
Затухание на 1625 нм, дБ/км: ≤0,230
Диаметр модового пятна на 1310 нм, мкм: 8,6 ± 0,4
Диаметр модового пятна на 1550 нм, мкм: 9,6 ± 0,5
Длина волны нулевой дисперсии, нм: 1300–1324
Наклон дисперсии, пс/(нм²·км): ≤0,091
Диаметр покрытия, мкм: 200 или 242 ± 7
Диаметр оболочки, мкм: 125 ± 0,7
Некруглость оболочки, %: ≤0,8
Неконцентричность сердцевины, мкм: ≤0,5
Неконцентричность покрытия, мкм: ≤12
Радиус собственной кривизны, м: ≥4

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

G657B3Волокно G.657.B3

по запросу

Самое стойкое к изгибу волокно каталога: петля радиусом пять миллиметров добавляет всего 0,15 дБ. Для разводки по квартире и укладки в плинтус.

Затухание на 1310 нм, дБ/км: ≤0,350
Затухание на 1383 нм, дБ/км: ≤0,330
Затухание на 1550 нм, дБ/км: ≤0,240
Затухание на 1625 нм, дБ/км: ≤0,230
Потери на изгибе R=5 мм, 1550 нм, дБ: ≤0,15
Потери на изгибе R=5 мм, 1625 нм, дБ: ≤0,45
Диаметр модового пятна на 1310 нм, мкм: 8,6 ± 0,4
Диаметр модового пятна на 1550 нм, мкм: 9,6 ± 0,5
Длина волны нулевой дисперсии, нм: 1300–1324
Наклон дисперсии, пс/(нм²·км): ≤0,092
Диаметр оболочки, мкм: 125 ± 0,7
Некруглость оболочки, %: ≤0,8
Неконцентричность сердцевины, мкм: ≤0,5
Диаметр покрытия, мкм: 242 ± 7
Неконцентричность покрытия, мкм: ≤12
Радиус собственной кривизны, м: ≥4

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

до 24 волоконКабель с центральной трубкойМарки GYXTW · GYFXTW · GYXTY · GYXTS и другие, 1–24 волокна10 позиций · GYXTW · GYFXTW · GYXTY и другиеСвернутьСмотреть позиции

Все волокна лежат в одной трубке по центру, силовые элементы — по бокам. Кабель тонкий, лёгкий и дешёвый в монтаже: берут на подвес между опорами и на короткие трассы в канализации.

GYXTWсечение и типоразмеры

по запросу

Волокна в одной центральной трубке, поверх — стальная бронелента, по бокам два стальных троса. Самая ходовая марка на коротком подвесе и в канализации: тонкая, лёгкая, недорогая.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 6–9
Материал силового элемента: стальная проволока
Силовой элемент, мм: 0,7
Наружная оболочка, мм: 1–2,2
Масса, кг/км: 40–80
Деревянный барабан на 3000 м, мм: 600×600×650 / 700×700×650 / 800×800×650 / 900×900×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFXTWсечение и типоразмеры

по запросу

То же, что GYXTW, но силовые элементы — стеклопластиковые прутки вместо стали. Берут туда, где рядом высокое напряжение и металл в кабеле нежелателен.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 6–9
Материал силового элемента: стеклопластиковый пруток FRP
Силовой элемент, мм: 1
Наружная оболочка, мм: 0,7–2,2
Масса, кг/км: 40–80
Барабан на 3000 м, мм: 600×600×650 / 700×700×650 / 800×800×650 / 900×900×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYXTYсечение и типоразмеры

по запросу

Центральная трубка и два стальных троса без бронеленты. Оболочка тоньше, кабель мягче — удобен, когда трассу приходится много изгибать.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 6–9
Материал силового элемента: стальная проволока
Силовой элемент, мм: 0,7
Наружная оболочка, мм: 1–2,5
Масса, кг/км: 40–80
Барабан на 3000 м, мм: 600×600×650 / 700×700×650 / 800×800×650 / 900×900×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

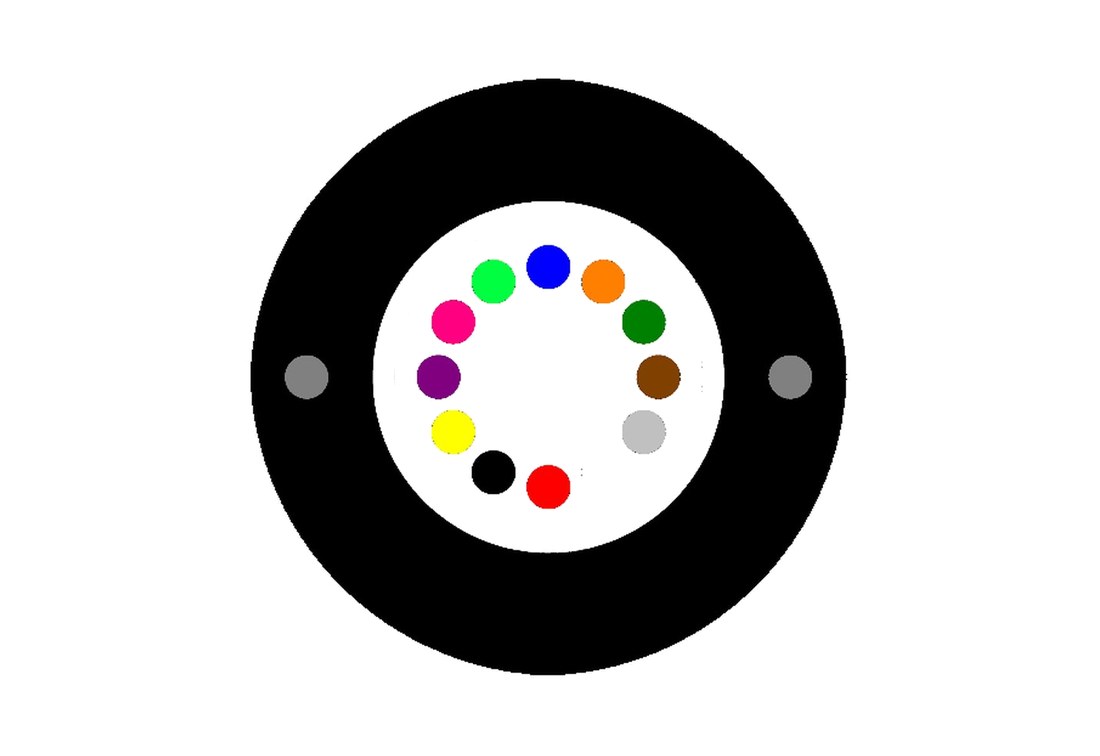

GYFXTYсечение и типоразмеры

по запросу

Диэлектрический вариант GYXTY: тросы из стеклопластика, металла нет. Для подвеса вдоль ЛЭП и вводов в здания с молниезащитой.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 6–9
Материал силового элемента: стеклопластиковый пруток FRP
Силовой элемент, мм: 1
Наружная оболочка, мм: 0,9–2,7
Масса, кг/км: 40–80
Барабан на 3000 м, мм: 600×600×650 / 700×700×650 / 800×800×650 / 900×900×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

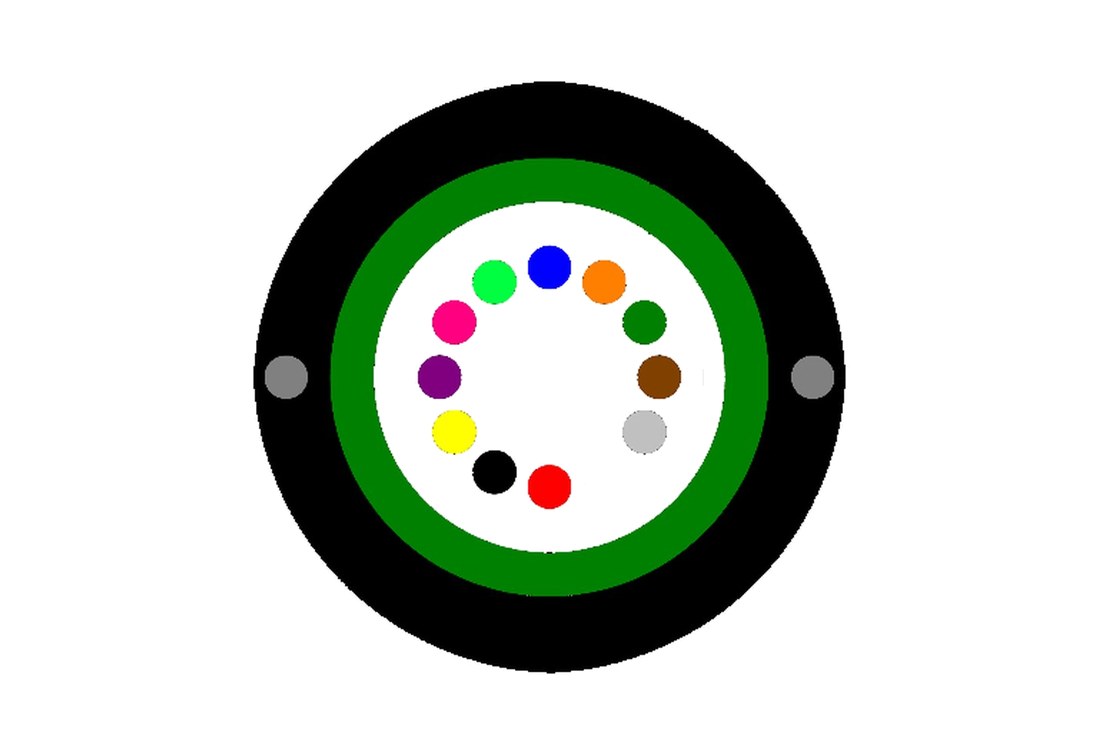

GYXZTWсечение и типоразмеры

по запросу

Конструкция GYXTW с безгалогенной оболочкой LSZH. Ставят там, где кабель заходит в здание и требования по дыму при пожаре жёстче обычных.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 6–9
Материал силового элемента: стальная проволока
Силовой элемент, мм: 0,7
Наружная оболочка, мм: 1–2,2
Масса, кг/км: 50–90
Барабан на 3000 м, мм: 600×600×650 / 700×700×650 / 800×800×650 / 900×900×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFXZTWсечение и типоразмеры

по запросу

Безгалогенная оболочка плюс стеклопластиковые силовые элементы. Полностью диэлектрический кабель для внутренних участков трассы.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 6–9
Материал силового элемента: стеклопластиковый пруток FRP
Силовой элемент, мм: 1
Наружная оболочка, мм: 0,7–2,2
Масса, кг/км: 45–85
Барабан на 3000 м, мм: 600×600×650 / 700×700×650 / 800×800×650 / 900×900×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYXTW53сечение и типоразмеры

по запросу

Центральная трубка в двойной оболочке с продольной гофробронёй. Диаметр 11 мм, масса 150 кг/км — кладут прямо в грунт на коротких вводах.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 11
Материал силового элемента: стальная проволока
Силовой элемент, мм: 0,7
Наружная оболочка, мм: 1,8
Масса, кг/км: 150
Барабан на 3000 м, мм: 1000×1000×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

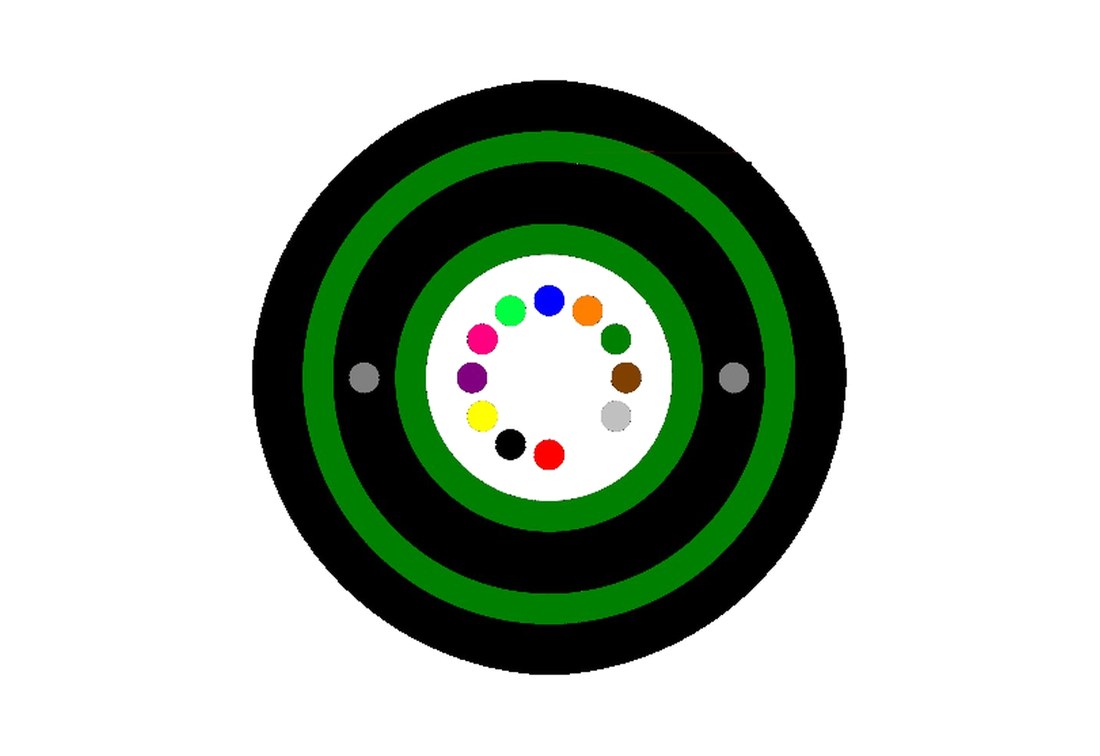

GYXTZW53сечение и типоразмеры

по запросу

Грунтовое исполнение GYXTW53 с наружной оболочкой LSZH. Для вводов в подземные сооружения и тоннели.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 11
Материал силового элемента: стальная проволока
Силовой элемент, мм: 0,7
Наружная оболочка, мм: 1,8
Масса, кг/км: 180
Барабан на 3000 м, мм: 1000×1000×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

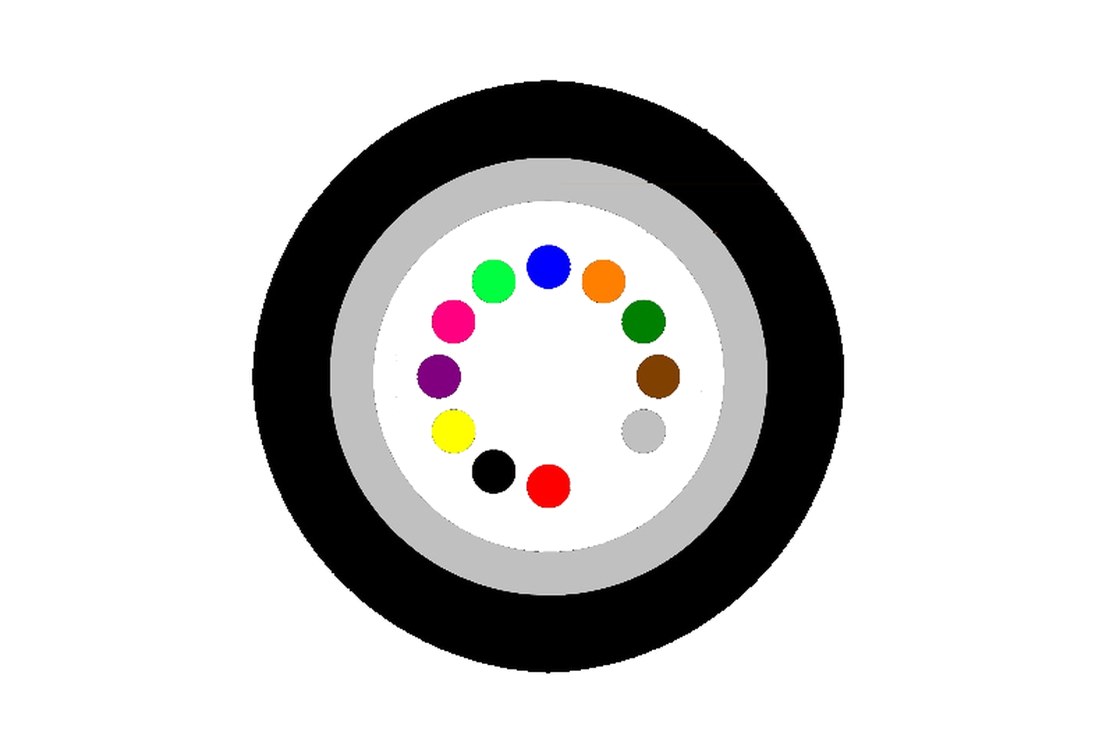

GYFXTFсечение и типоразмеры

по запросу

Полностью диэлектрический: армирование продольной стеклонитью, металла нет ни в одном слое. Самый лёгкий кабель линейки — 35–70 кг/км.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 6–9
Материал силового элемента: стеклонить
Силовой элемент, мм: 1
Наружная оболочка, мм: 1,7–3,2
Масса, кг/км: 35–70
Барабан на 3000 м, мм: 600×600×650 / 700×700×650 / 800×800×650 / 900×900×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

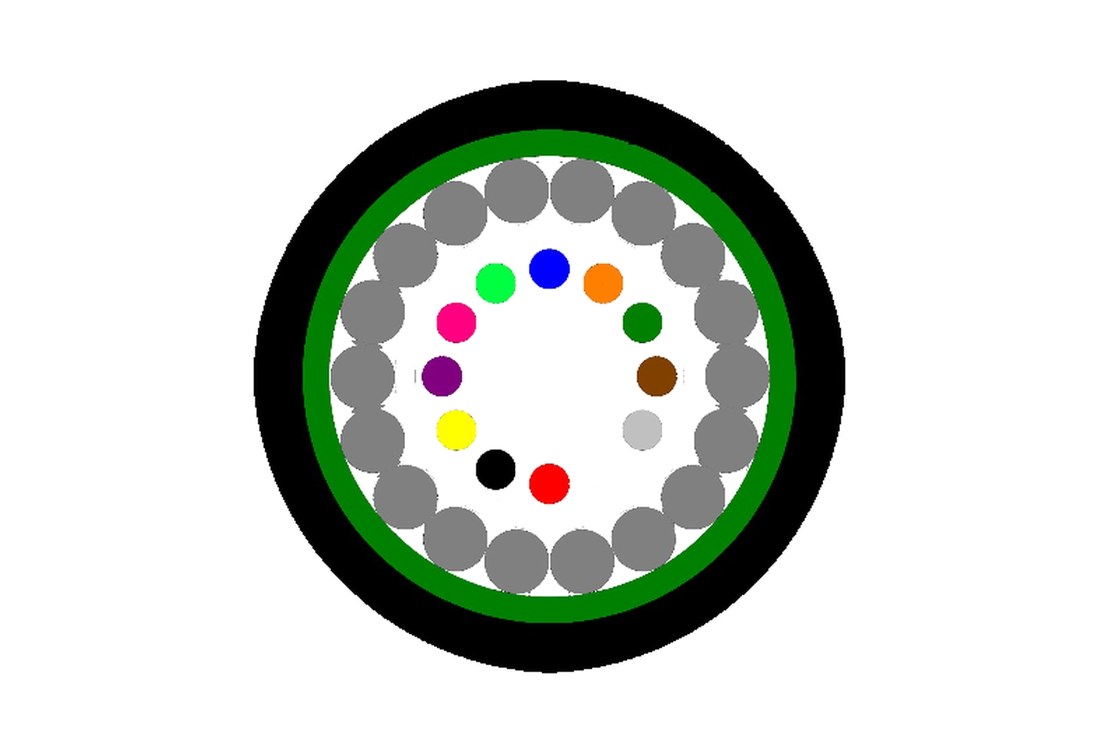

GYXTSсечение и типоразмеры

по запросу

Центральная трубка в круглой стальной проволочной броне, до 24 волокон. Диаметр 10,5–11 мм, масса 220–250 кг/км: для протяжки через сложные участки.

Волокон в кабеле: 1–12 / 14–24
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15–2,5
Наружный диаметр, мм: 10,5–11
Материал силового элемента: стальная проволока
Силовой элемент, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 220–250
Барабан на 3000 м, мм: 1000×1000×650 / 1100×1100×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

4–288 волоконМагистральный кабель повивной скруткиМарки GYTS · GYTA · GYTY · GYFTS и другие, 4–288 волокон9 позиций · GYTS · GYTA · GYTY · GYFTS · GYFTA · GYTZS · GYTZA · GYFTYСвернутьСмотреть позиции

Модули скручены вокруг центрального силового элемента — так набирается большая ёмкость. Рабочая лошадь городских и междугородных трасс: канализация, кабельные лотки, подвес.

GYTSсечение и типоразмеры

по запросу

Классика магистрали: модули скручены вокруг стального центрального элемента, поверх — продольная стальная бронелента и полиэтилен. От 4 до 288 волокон.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9–18,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2
Масса, кг/км: 100–240
Барабан на 3000 м, мм: 900×900×650 … 1600×1600×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYTAсечение и типоразмеры

по запросу

То же, что GYTS, но бронелента алюминиевая. Алюминий держит давление хуже стали, зато не ржавеет — берут для протяжки в трубы и каналы с водой.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9–18,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2,85
Масса, кг/км: 90–220
Барабан на 3000 м, мм: 900×900×650 … 1600×1600×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYTYсечение и типоразмеры

по запросу

Повивная скрутка без бронеленты, только полиэтиленовая оболочка. Самый тонкий кабель группы: 8,7–17 мм при той же ёмкости до 288 волокон.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 8,7–17
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2
Масса, кг/км: 90–220
Барабан на 3000 м, мм: 900×900×650 … 1600×1600×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFTSсечение и типоразмеры

по запросу

Стальная бронелента и стеклопластиковый центральный элемент. Металлическая часть только в броне — меньше риск наведённого напряжения на длинной трассе.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9–18,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2,85
Масса, кг/км: 90–220
Барабан на 3000 м, мм: 900×900×650 … 1600×1600×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFTAсечение и типоразмеры

по запросу

Алюминиевая бронелента, центральный элемент из стеклопластика. Лёгкий магистральный кабель для канализации и лотков.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9–18,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2,85
Масса, кг/км: 90–220
Барабан на 3000 м, мм: 900×900×650 … 1600×1600×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

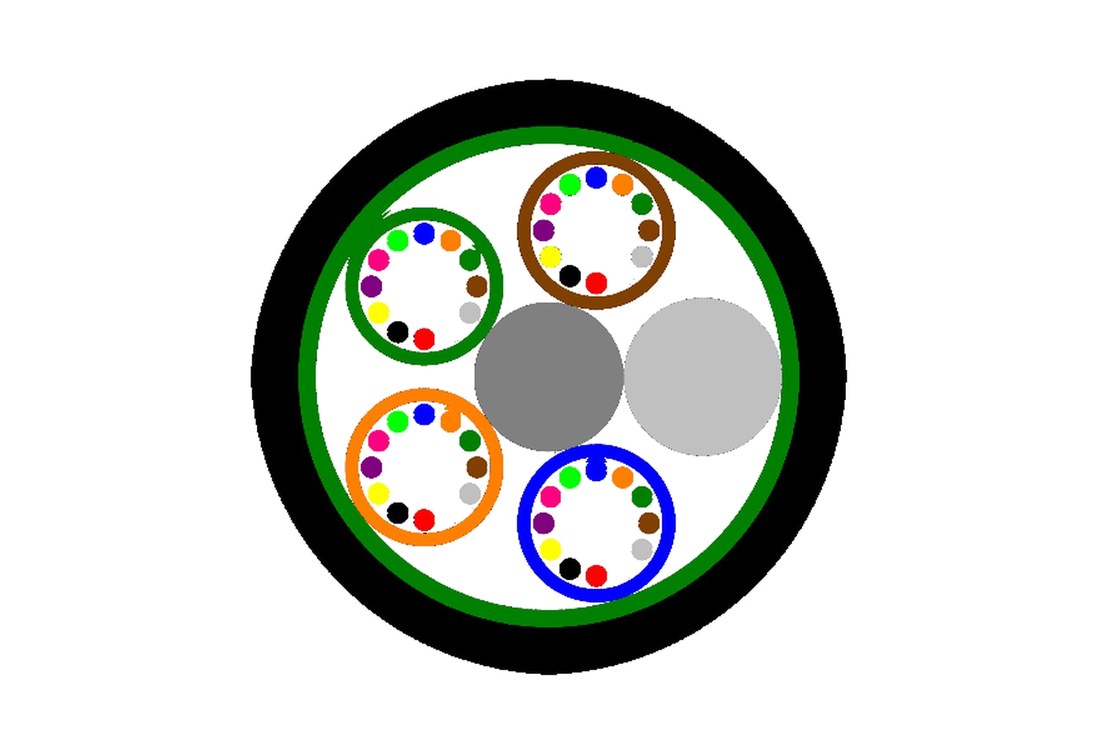

GYTZSсечение и типоразмеры

по запросу

Стальная бронелента и безгалогенная полиолефиновая оболочка. Для участков внутри зданий и в тоннелях, где горючесть оболочки нормируется.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9–18,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2,85
Масса, кг/км: 120–240
Барабан на 3000 м, мм: 900×900×650 … 1600×1600×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYTZAсечение и типоразмеры

по запросу

Алюминиевая бронелента плюс оболочка LSZH. Тот же набор требований, что у GYTZS, но без стали в броне.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9–18,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2,85
Масса, кг/км: 110–230
Барабан на 3000 м, мм: 900×900×650 … 1600×1600×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFTYсечение и типоразмеры

по запросу

Полностью диэлектрический кабель повивной скрутки: стеклопластиковый центральный элемент, полиэтилен, брони нет. Диаметр от 8,7 мм.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+ 15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 8,7–17
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2
Масса, кг/км: 90–220
Барабан на 3000 м, мм: 900×900×650 … 1600×1600×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

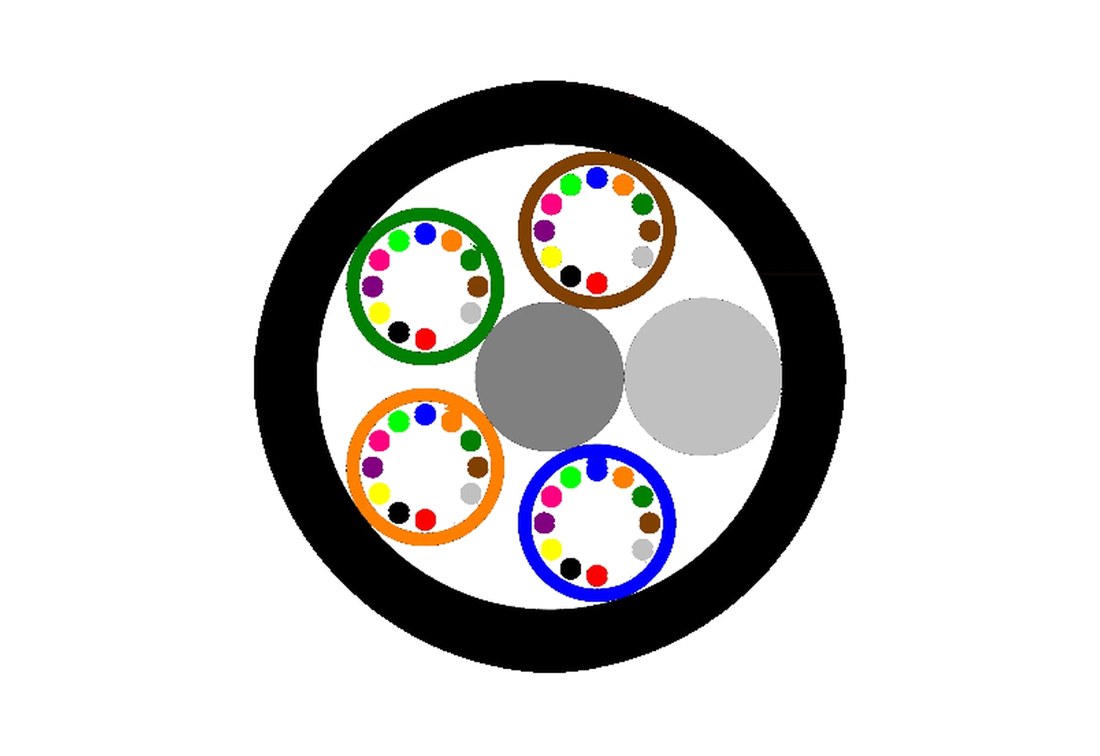

GYFZTYсечение и типоразмеры

по запросу

Диэлектрический кабель с огнестойкой оболочкой. Совмещает два требования сразу: ни металла, ни горючей оболочки.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+ 15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 8,7–17
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2
Масса, кг/км: 90–220
Барабан на 3000 м, мм: 900×900×650 … 1600×1600×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

в траншеюКабель для прокладки в грунтДвойная оболочка с гофробронёй — марки 53 и 63, 4–288 волокон13 позиций · GYTA53 · GYFTA53 · GYFTY53 и другиеСвернутьСмотреть позиции

Между двумя оболочками идёт продольная гофрированная броня: она держит давление грунта и не даёт воде пройти внутрь. Такой кабель кладут прямо в траншею, без защитной трубы.

GYTA53сечение и типоразмеры

по запросу

Алюминиевая склейка, поверх неё продольная гофроброня и вторая полиэтиленовая оболочка. Базовое грунтовое исполнение на 4–288 волокон.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 12–20,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 170–350
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFTA53сечение и типоразмеры

по запросу

Грунтовое исполнение с неметаллическим центральным элементом. Стальная гофроброня остаётся — она здесь работает на раздавливание, а не на растяжение.

Волокон в кабеле: 4 … r 288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 12–20,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 170–350
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFTY53сечение и типоразмеры

по запросу

Полиэтиленовая склейка вместо алюминиевой, гофроброня и внешняя оболочка. Диаметр 11,5–20 мм, масса 150–320 кг/км.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 11,5–20
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 150–320
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

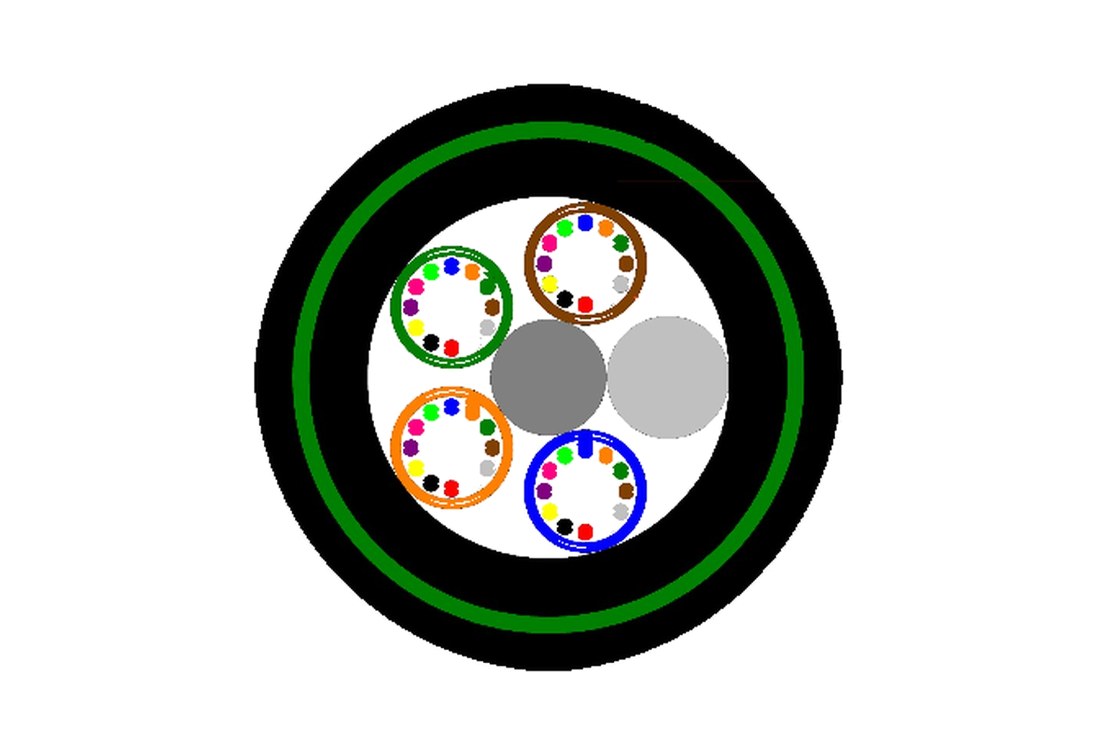

GYFTZY53сечение и типоразмеры

по запросу

То же, что GYFTY53, с безгалогенной наружной оболочкой. Для участков трассы в коллекторах и под зданиями.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 11,5–20
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 160–330
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYTY53сечение и типоразмеры

по запросу

Металлический центральный элемент, полиэтиленовая склейка, гофроброня, внешний полиэтилен. Самое распространённое грунтовое исполнение.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 11,5–20
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 150–320
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYTZY53сечение и типоразмеры

по запросу

Грунтовый кабель с наружной оболочкой из огнестойкого полиолефина без галогенов.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 11,5–20
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 160–330
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYTZA53сечение и типоразмеры

по запросу

Алюминиевая склейка, гофроброня, безгалогенная оболочка. Масса 180–360 кг/км.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 12–20,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 180–360
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFTAZ53сечение и типоразмеры

по запросу

Диэлектрический центральный элемент, алюминиевая склейка, гофроброня и LSZH снаружи. На 10 кг/км легче, чем GYTZA53.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 12–20,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 170–350
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

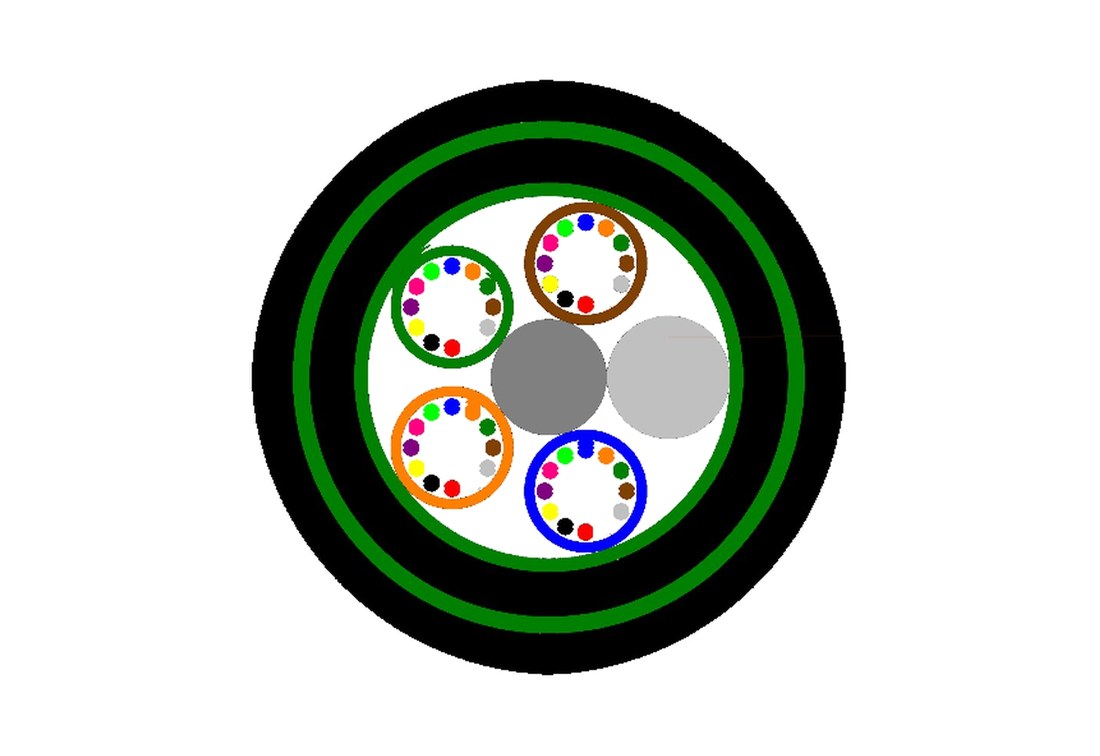

GYTAH58сечение и типоразмеры

по запросу

Алюмополиолефиновая склейка, продольная гофроброня и безгалогенная оболочка — исполнение для объектов с жёсткими требованиями по пожарной безопасности.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 12–20,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 200–390
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

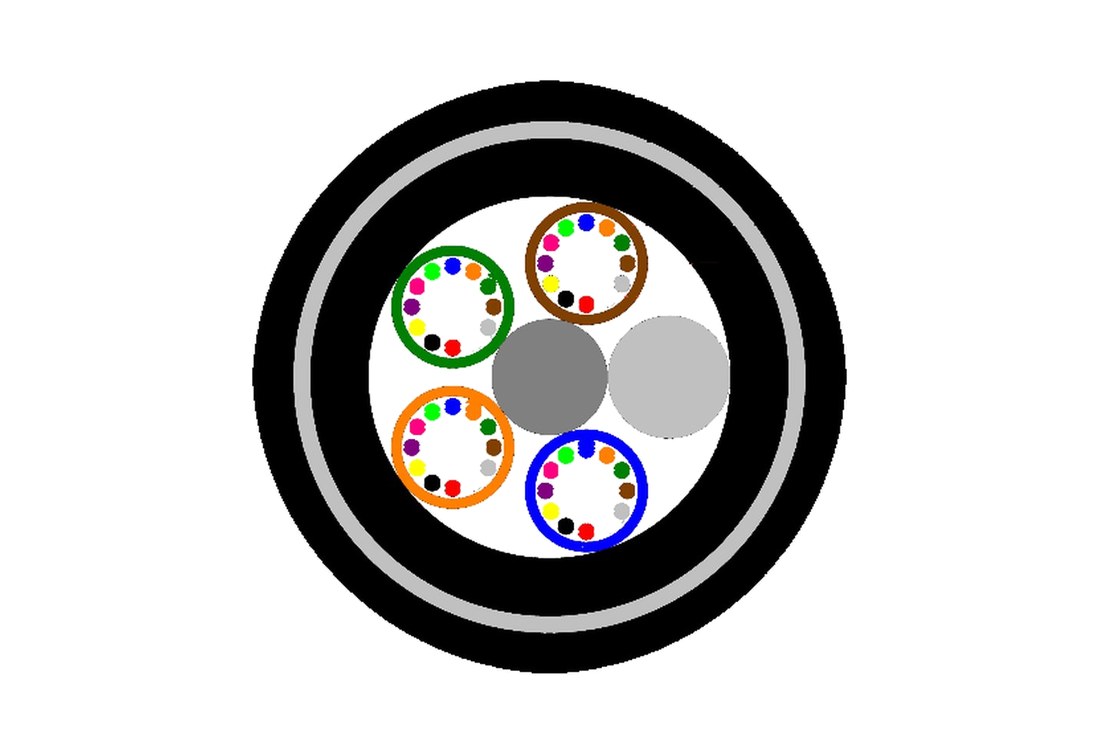

GYFTY63сечение и типоразмеры

по запросу

Вместо стальной брони — продольная стеклонить. Кабель держит грунт и при этом остаётся полностью диэлектрическим. Диаметр 11–19,5 мм.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 11–19,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 130–290
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFTZY63сечение и типоразмеры

по запросу

Армирование стеклонитью и безгалогенная оболочка. Диэлектрический кабель для грунта и коллекторов одновременно.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 11–19,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 150–310
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYTZY63сечение и типоразмеры

по запросу

Стеклонить как армирующий слой, металлический центральный элемент, оболочка LSZH.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 11–19,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 150–310
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYTY63сечение и типоразмеры

по запросу

Стеклонить и полиэтиленовая оболочка. Легче кабелей с гофробронёй при близкой стойкости к раздавливанию.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 11–19,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 130–290
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

усиленная броняКабель с проволочной бронёйМарки GYTA33 · GYTA34 · GYTA54 · GYTS04 — тяжёлые трассы и грызуны5 позиций · GYTA54 · GYFTA54 · GYTA34 · GYTS04 · GYTA33СвернутьСмотреть позиции

Круглая стальная проволока по всей окружности и нейлоновая рубашка сверху. Берут туда, где кабель тянут через камни, подводные переходы, шахты и участки с грызунами.

GYTA54сечение и типоразмеры

по запросу

Гофроброня плюс нейлоновая рубашка поверх полиэтилена. Нейлон не по вкусу грызунам и не даёт кабелю прилипать при протяжке в трубе.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 13–21,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 190–370
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

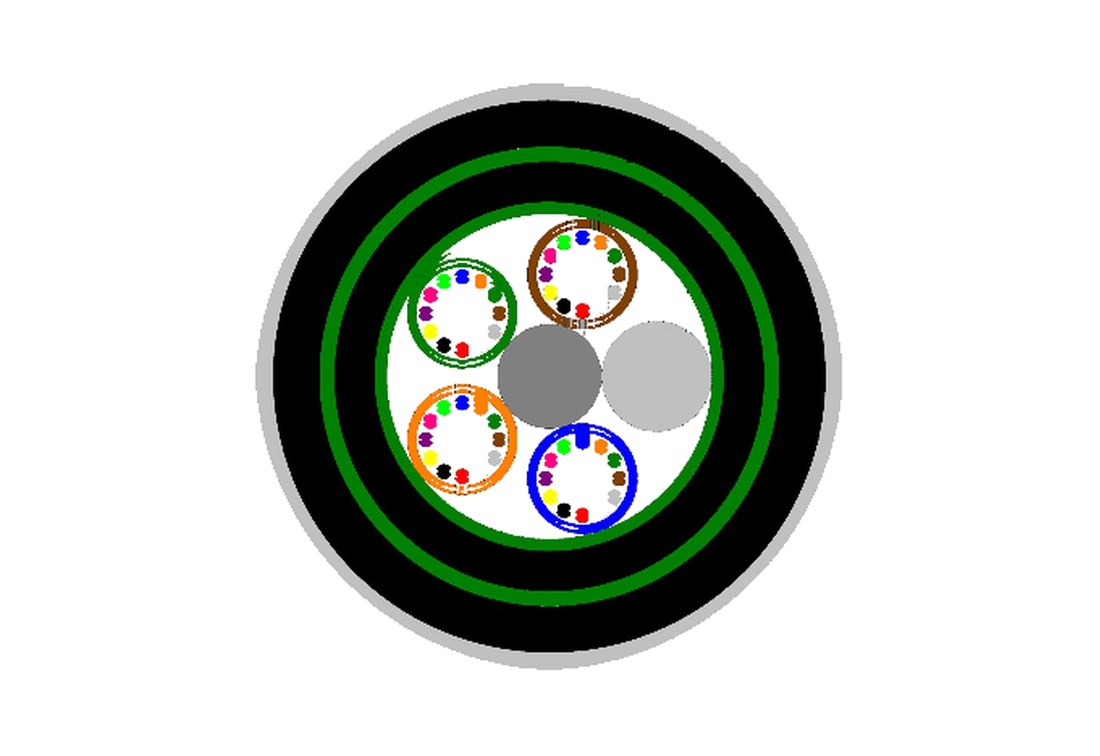

GYFTA54сечение и типоразмеры

по запросу

То же исполнение с неметаллическим центральным элементом. Диаметр 13–21,5 мм.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 13–21,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Промежуточная оболочка, мм: 1,8
Наружная оболочка, мм: 0,5
Масса, кг/км: 190–370
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

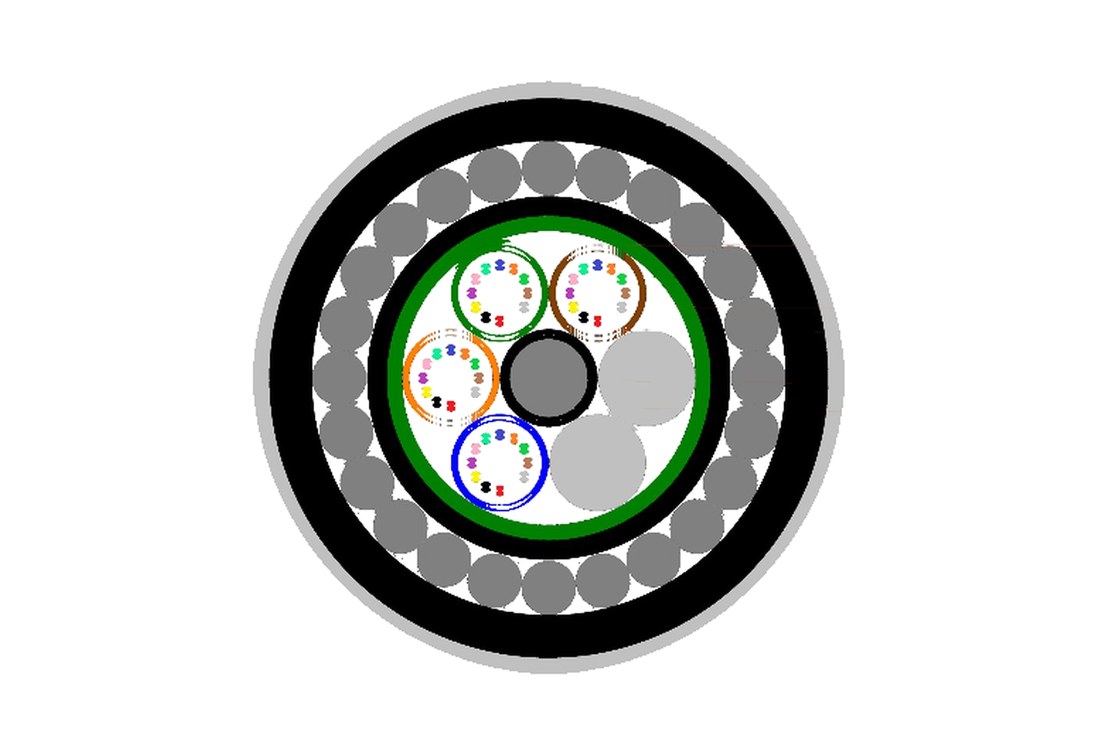

GYTA34сечение и типоразмеры

по запросу

Круглая стальная проволока по всей окружности и нейлон сверху. Масса 220–390 кг/км — для подводных переходов и каменистого грунта.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 14,1–23
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Броня, мм: 1,0
Внутренняя оболочка, мм: 1,0
Промежуточная оболочка, мм: 1,8
Наружная оболочка, мм: 0,5
Масса, кг/км: 220–390
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

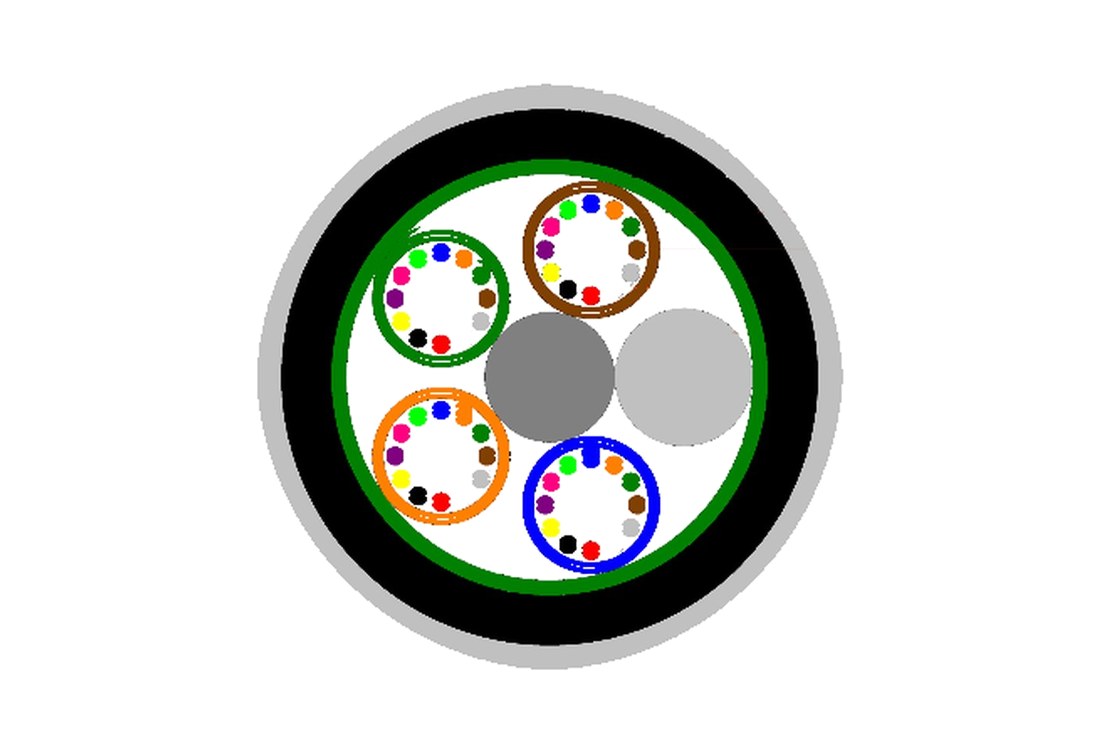

GYTS04сечение и типоразмеры

по запросу

Стальная лента и нейлоновая оболочка без проволочной брони: облегчённая защита от грызунов там, где механическая нагрузка умеренная.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 12–20,5
Диаметр повива, мм: 5,5–8
Силовой элемент, мм: 1,4–2
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 170–350
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYTA33сечение и типоразмеры

по запросу

Проволочная броня без нейлона, диаметр 13,5–22,5 мм. Классическое исполнение для шахт, мостовых переходов и вертикальных участков.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+24
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 13,5–22,5
Диаметр повива, мм: 5,5–6,5
Силовой элемент, мм: 1,4–2
Стальная проволочная броня, мм: 1,0
Внутренняя оболочка, мм: 1,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 260–592
Барабан, мм: 1200×1200×650 … 1800×1800×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

до 288 в одном модулеЛенточный кабель высокой плотностиМарки GYDXTW · GYDTS · GYDTA, до 288 волокон3 позиции · GYDXTW · GYDTS · GYDTAСвернутьСмотреть позиции

Волокна собраны в ленты по 4–12 штук: их варят не по одному, а лентой целиком. На больших ёмкостях это в несколько раз быстрее и даёт кабель меньшего диаметра.

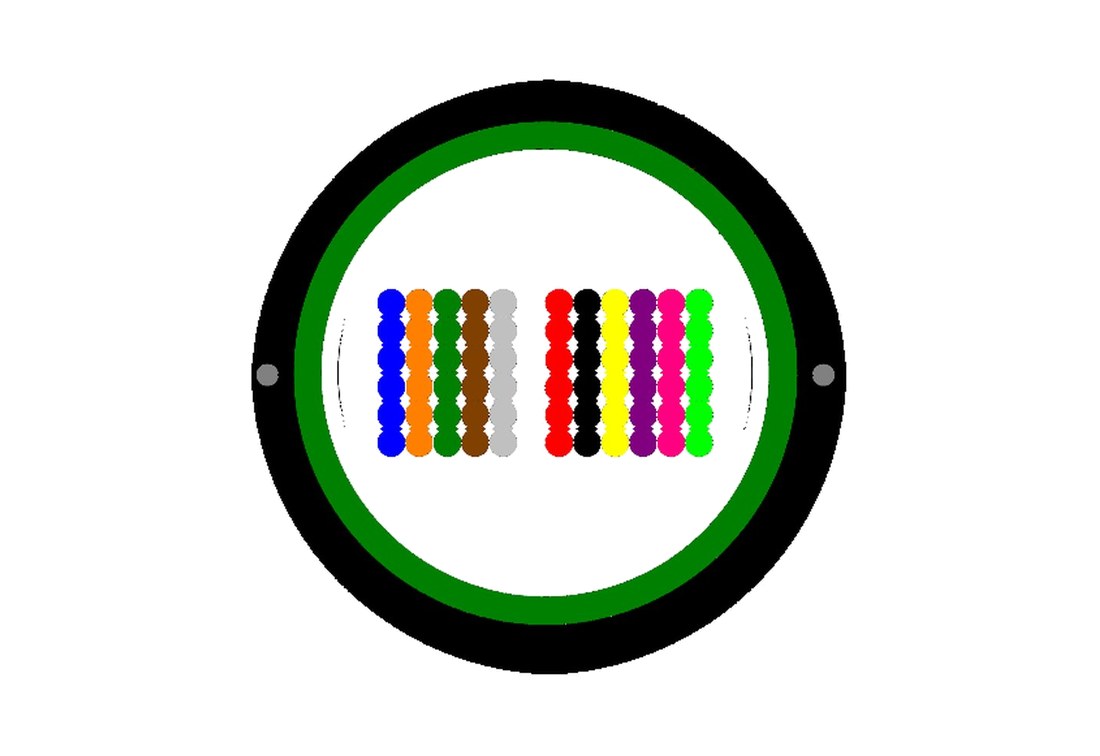

GYDXTWсечение и типоразмеры

по запросу

Ленты волокон в одной центральной трубке: 48–288 волокон при диаметре 13,5–19,2 мм. Самый компактный способ завести большую ёмкость в узкую канализацию.

Волокон в кабеле: 48–288
Скрутка сердечника: 1
Оптический модуль PBT, мм: 6,3–12,5
Наружный диаметр, мм: 13,5–19,2
Силовой элемент, мм: 1,0
Наружная оболочка, мм: 2,4
Масса, кг/км: 171–314
Барабан на 3000 м, мм: 1050×1050×760 / 1100×1100×760 / 1250×1250×760 / 1400×1400×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYDTSсечение и типоразмеры

по запросу

Ленточные модули повивной скрутки со стальной бронелентой, 48–288 волокон. Сварка лентой целиком — на 288 волокон это экономит смену работы бригады.

Волокон в кабеле: 48–288
Скрутка сердечника: 1+4
Оптический модуль PBT, мм: 5,2–5,8
Наружный диаметр, мм: 17,5–18,5
Силовой элемент, мм: 2,3–2,5
Наружная оболочка, мм: 1,6
Масса, кг/км: 276–337
Барабан на 3000 м, мм: 1400×1400×760 / 1550×1550×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

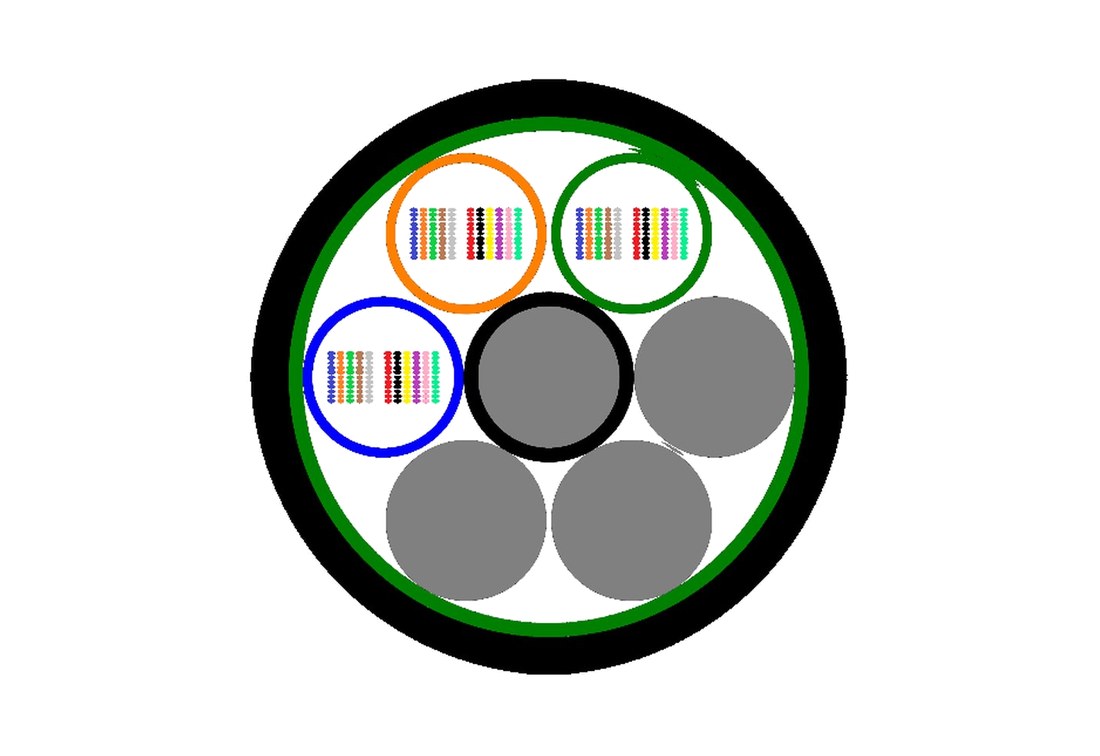

GYDTAсечение и типоразмеры

по запросу

То же с алюминиевой бронелентой. Диаметр 17,5–18,5 мм, масса 276–337 кг/км.

Волокон в кабеле: 48–288
Скрутка сердечника: 1+4
Оптический модуль PBT, мм: 5,2–5,8
Наружный диаметр, мм: 17,5–18,5
Силовой элемент, мм: 2,3–2,5
Наружная оболочка, мм: 1,6
Масса, кг/км: 276–337
Барабан на 3000 м, мм: 1400×1400×760 / 1550×1550×760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

связь + питаниеОптико-силовой кабельМарки GDTS и GDTA — связь и питание в одной оболочке2 позиции · GDTS · GDTAСвернутьСмотреть позиции

В одной оболочке идут оптические модули и две медные жилы сечением от 1 до 6 мм². Ставят на вышки, камеры и базовые станции, где тянуть отдельную линию питания дорого.

GDTSсечение и типоразмеры

по запросу

Оптические модули и две медные жилы 1,0–6,0 мм² в стальной бронеленте. Питание и связь приходят на объект одной линией.

Волокон в кабеле: 4–48
Скрутка сердечника: 1+5
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9 / 9,5 / 10,5 / 12 / 12,5 / 15 / 9,5 / 10 / 11 / 12,5 / 13 / 15,5
Силовой элемент, мм: 1,4
Наружная оболочка, мм: 1,8–1,85
Сечение токопроводящих жил, мм²: 1,0 / 1,5 / 2,0 / 2,5 / 4 / 6
Масса, кг/км: 130 / 140 / 160 / 180 / 190 / 240 / 140 / 150 / 170 / 190 / 200 / 250
Барабан на 3000 м, мм: 900×900×650 / 900×900×650 / 1000×1000×650 / 1200×1200×650 / 1500×1500×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

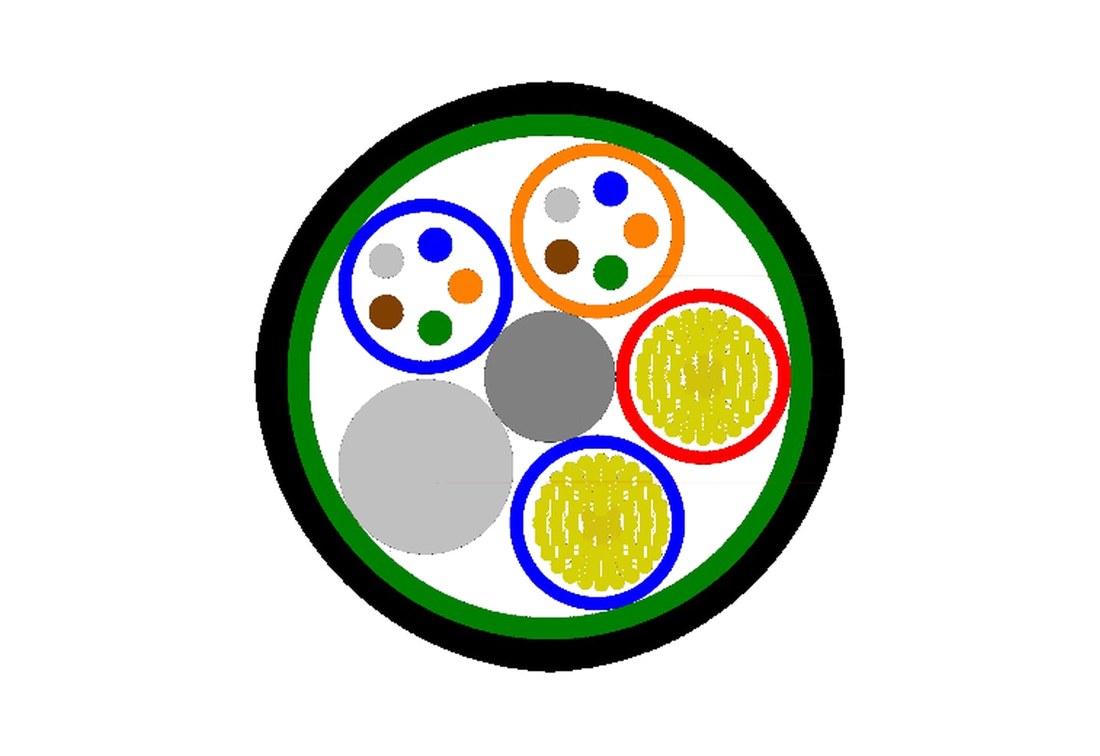

GDTAсечение и типоразмеры

по запросу

Тот же оптико-силовой кабель с алюминиевой бронелентой. Диаметр 9–15,5 мм в зависимости от сечения жил.

Волокон в кабеле: 4–48
Скрутка сердечника: 1+5
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9 / 9,5 / 10,5 / 12 / 12,5 / 15 / 9,5 / 10 / 11 / 12,5 / 13 / 15,5
Силовой элемент, мм: 1,4
Наружная оболочка, мм: 1,8–1,85
Сечение токопроводящих жил, мм²: 1,0 / 1,5 / 2,0 / 2,5 / 4 / 6
Масса, кг/км: 130 / 140 / 160 / 180 / 190 / 240 / 140 / 150 / 170 / 190 / 200 / 250
Барабан на 3000 м, мм: 900×900×650 / 900×900×650 / 1000×1000×650 / 1200×1200×650 / 1500×1500×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

без тросаСамонесущий кабель ADSSПолностью диэлектрический, для подвеса на опорах ЛЭП1 позиция · ADSSСвернутьСмотреть позиции

Кабель несёт себя сам: металла внутри нет вовсе, поэтому его вешают на опоры линий электропередачи без отключения и не боятся наведённого напряжения.

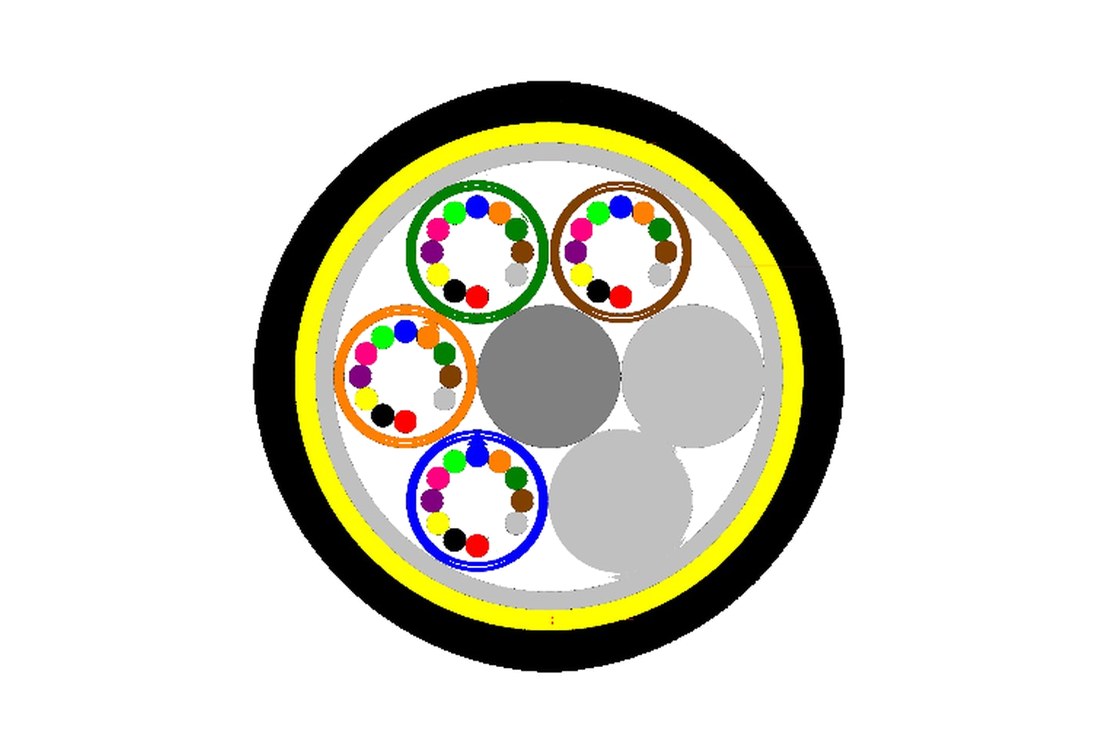

ADSSсечение и типоразмеры

по запросу

Самонесущий кабель без единой металлической детали: стеклопластиковый центральный элемент, арамидные нити, полиэтилен. Вешается на опоры ЛЭП пролётами до 150 м.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9 +15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 10,5–17,5
Диаметр повива, мм: 3,5–8
Силовой элемент, мм: 2,0
Наружная оболочка, мм: 1,8
Масса, кг/км: 90–250
Барабан на 3000 м, мм: 1000×1000×650 … 1600×1600×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

подвес без тросаКабель «восьмёрка» с несущим тросомМарки GYTC8S · GYTC8A · GYXTC8Y и другие, 1–288 волокон9 позиций · GYTC8S · GYFTC8S · GYTC8A и другиеСвернутьСмотреть позиции

Несущий трос из семи стальных проволок вплавлен в оболочку рядом с кабелем — в сечении получается восьмёрка. Подвес идёт в один проход: трос натягивать отдельно не нужно.

GYTC8Sсечение и типоразмеры

по запросу

Повивная скрутка со стальной бронелентой и несущим тросом 7×1,0 мм в общей оболочке. Подвес идёт одним проходом.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+ 15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9×17 … 18,5×26,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2
Несущий трос, мм: 7×1,0
Масса, кг/км: 185–330
Барабан на 3000 м, мм: 1100×1100×650 … 1700×1700×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFTC8Sсечение и типоразмеры

по запросу

То же с неметаллическим центральным элементом — на 25 кг/км легче GYTC8S при той же ёмкости.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+ 15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9×17 … 18,5×26,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2
Несущий трос, мм: 7×1,0
Масса, кг/км: 160–305
Барабан на 3000 м, мм: 1100×1100×650 … 1700×1700×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

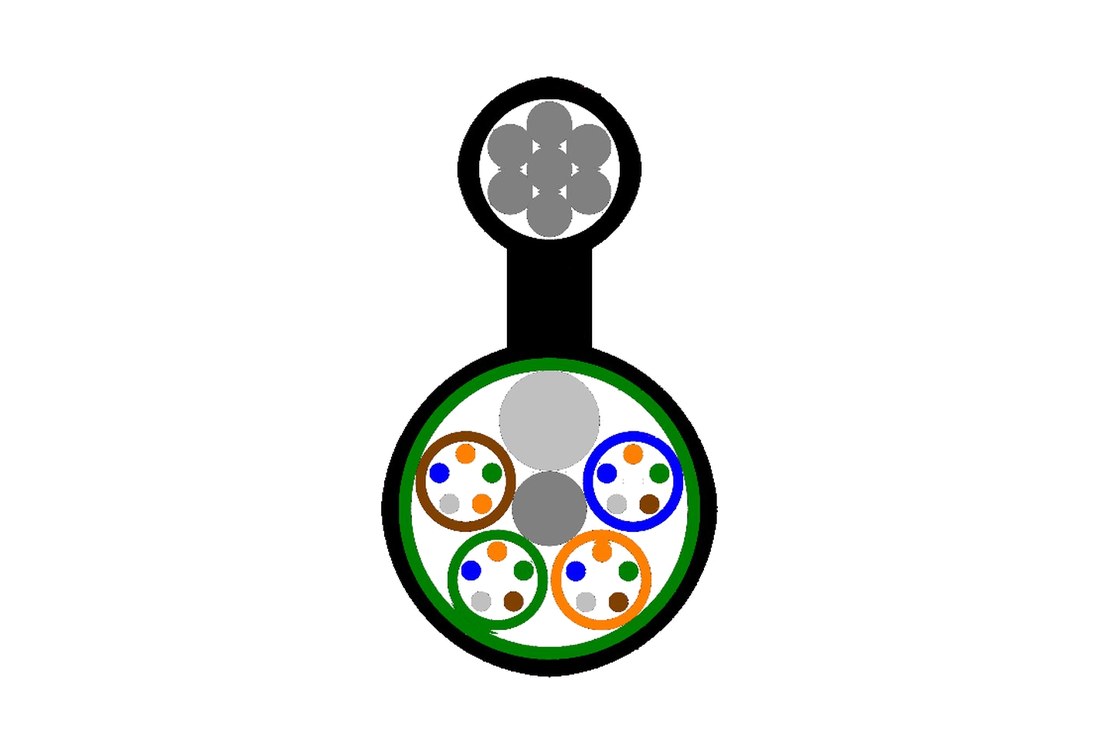

GYTC8Aсечение и типоразмеры

по запросу

«Восьмёрка» с алюминиевой бронелентой. Масса 185–330 кг/км, до 288 волокон.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+ 15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9×17 … 18,5×26,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2
Несущий трос, мм: 7×1,0
Масса, кг/км: 185–330
Барабан на 3000 м, мм: 1100×1100×650 … 1700×1700×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFTC8Aсечение и типоразмеры

по запросу

Алюминиевая бронелента и диэлектрический центральный элемент.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+ 15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9×17 … 18,5×26,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2
Несущий трос, мм: 7×1,0
Масса, кг/км: 160–305
Барабан на 3000 м, мм: 1100×1100×650 … 1700×1700×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

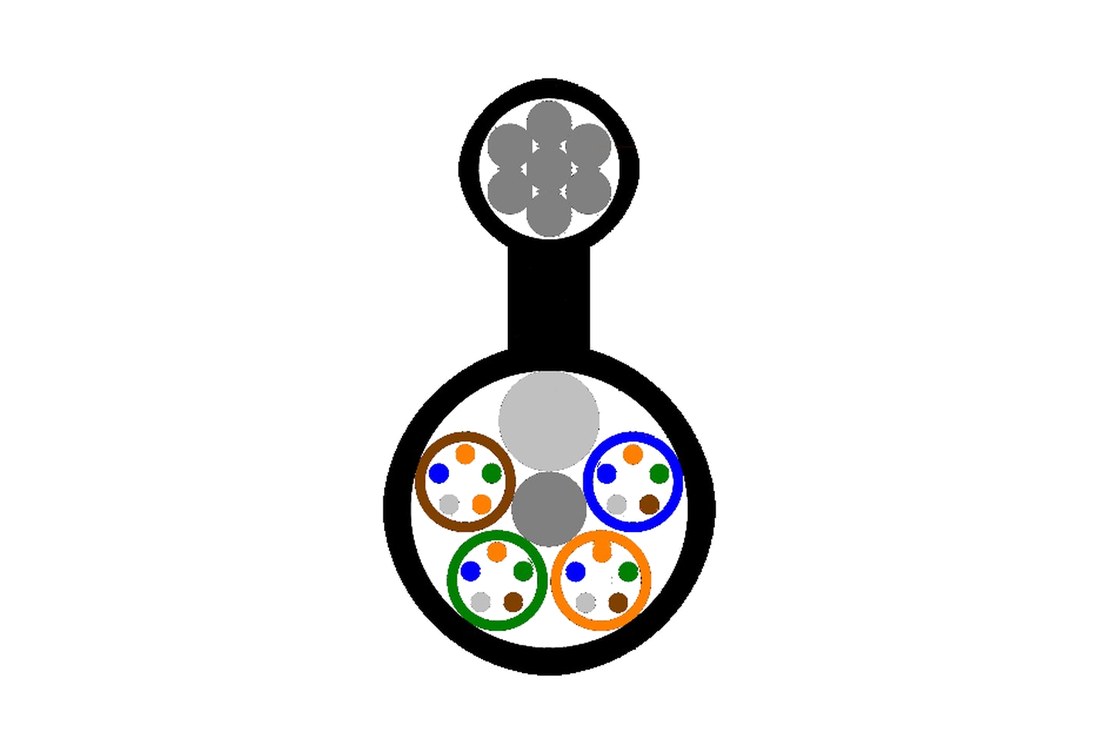

GYTC8Yсечение и типоразмеры

по запросу

«Восьмёрка» без бронеленты, только полиэтилен. Самый недорогой подвесной кабель большой ёмкости.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+ 15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9×17 … 18,5×26,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2
Несущий трос, мм: 7×1,0
Масса, кг/км: 160–305
Барабан на 3000 м, мм: 1100×1100×650 … 1700×1700×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYFTC8Yсечение и типоразмеры

по запросу

Полиэтиленовая оболочка и стеклопластиковый элемент. Масса от 140 кг/км.

Волокон в кабеле: 4–288
Скрутка сердечника: 1+5 … 1+9+ 15
Оптический модуль PBT, мм: 1,85–2,15
Наружный диаметр, мм: 9×17 … 18,5×26,5
Силовой элемент, мм: 1,4–2
Наружная оболочка, мм: 1,8–2
Несущий трос, мм: 7×1,0
Масса, кг/км: 140–270
Барабан на 3000 м, мм: 1100×1100×650 … 1700×1700×750

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYXTC8Sсечение и типоразмеры

по запросу

«Восьмёрка» с центральной трубкой до 12 волокон и стальной бронелентой. Сечение 7×14 или 8×15 мм.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 7×14 / 8×15
Наружная оболочка, мм: 2–3
Несущий трос, мм: 7×1,0
Масса, кг/км: 100–120
Барабан на 3000 м, мм: 1000×1000×650 / 1100×1100×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

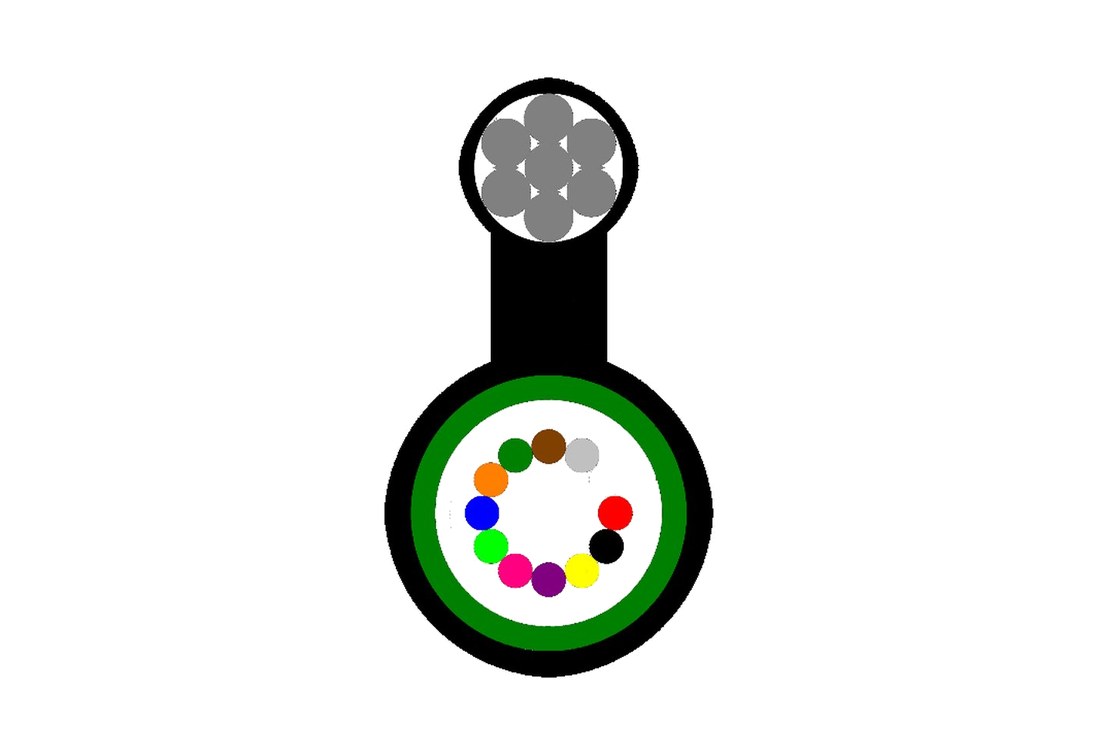

GYXTC8Aсечение и типоразмеры

по запросу

Центральная трубка, алюминиевая бронелента, несущий трос. Масса 100–120 кг/км.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 7×14 / 8×15
Наружная оболочка, мм: 2–3
Несущий трос, мм: 7×1,0
Масса, кг/км: 100–120
Барабан на 3000 м, мм: 1000×1000×650 / 1100×1100×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GYXTC8Yсечение и типоразмеры

по запросу

Самый лёгкий подвесной кабель каталога — 80–100 кг/км при 1–12 волокнах.

Волокон в кабеле: 1–12
Скрутка сердечника: 1
Оптический модуль PBT, мм: 2,15
Наружный диаметр, мм: 7×14 / 8×15
Наружная оболочка, мм: 2–3
Несущий трос, мм: 7×1,0
Масса, кг/км: 80–100
Барабан на 3000 м, мм: 1000×1000×650 / 1100×1100×650

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

до квартирыАбонентский кабель FTTHМарки GJXH · GJXFH · GJYXCH · GJYXFCH, 1–4 волокна4 позиции · GJXH · GJXFH · GJYXCH · GJYXFCHСвернутьСмотреть позиции

Плоский кабель до абонента: внутренний в оболочке без галогенов и уличный с несущим тросом. Разделывается руками, без инструмента — в этом весь смысл этой конструкции.

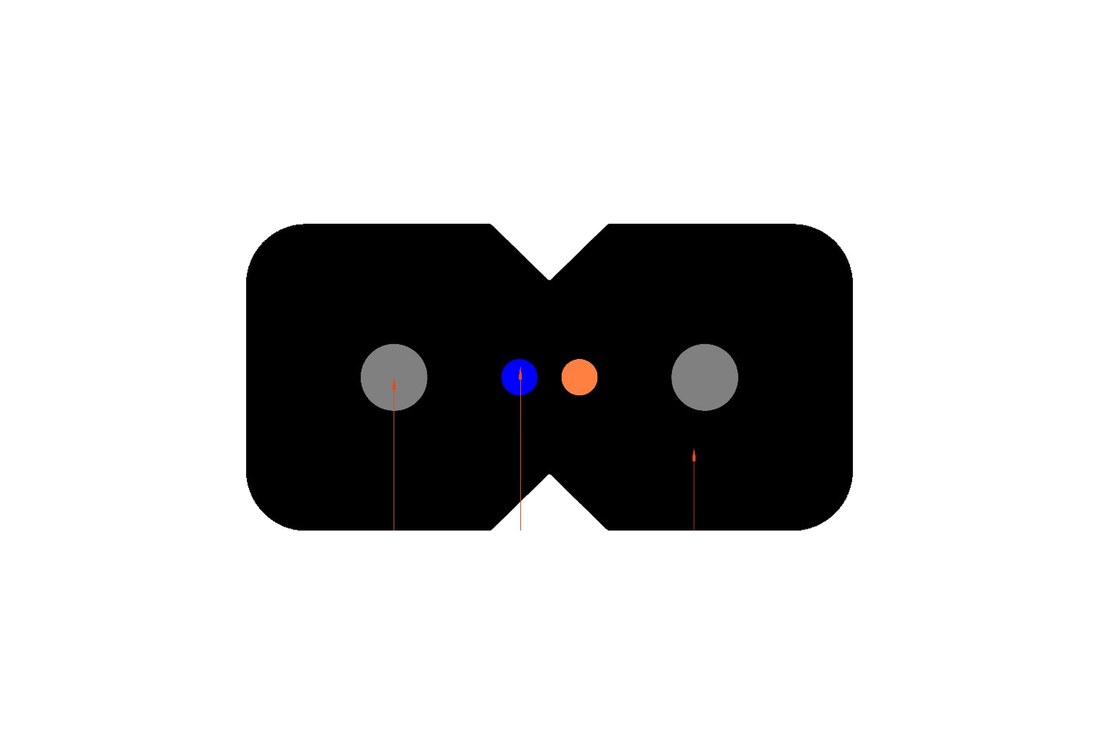

GJXHсечение и типоразмеры

по запросу

Плоский абонентский кабель с двумя стальными проволоками по краям и безгалогенной оболочкой. Сечение 2×3 мм, 20 кг/км — заводится в квартиру и разделывается руками.

Волокон в кабеле: 1–4
Наружный диаметр, мм: 2×3
Силовой элемент, мм: 0,45
Масса, кг/км: 20
Растягивающее усилие, длительное, Н: 100
Растягивающее усилие, кратковременное, Н: 200
Раздавливающее усилие, длительное, Н: 500
Раздавливающее усилие, кратковременное, Н: 1000
Радиус изгиба при монтаже, мм: 40
Радиус изгиба в работе, мм: 20
Барабан на 2000 м, мм: 350×350×335

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GJXFHсечение и типоразмеры

по запросу

Тот же кабель с прутками FRP вместо стали: полностью диэлектрический ввод в здание.

Волокон в кабеле: 1–4
Наружный диаметр, мм: 2×3
Силовой элемент, мм: 0,45
Масса, кг/км: 20
Растягивающее усилие, длительное, Н: 100
Растягивающее усилие, кратковременное, Н: 200
Раздавливающее усилие, длительное, Н: 500
Раздавливающее усилие, кратковременное, Н: 1000
Радиус изгиба при монтаже, мм: 40
Радиус изгиба в работе, мм: 20
Барабан на 2000 м, мм: 350×350×335

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

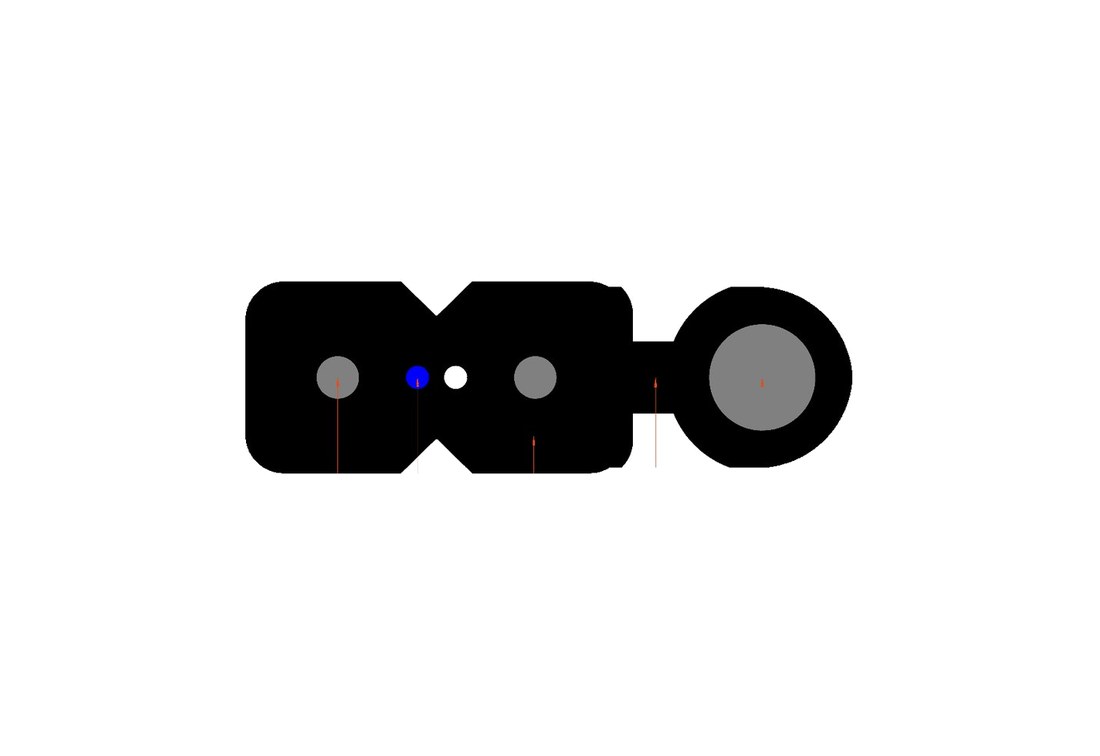

GJYXCHсечение и типоразмеры

по запросу

Уличный абонентский кабель: к плоской части добавлен несущий трос 1,0 мм. Растягивающее усилие втрое выше, чем у внутреннего.

Волокон в кабеле: 1–4
Наружный диаметр, мм: 2×3
Силовой элемент, мм: 0,45
Несущий трос, мм: 1,0
Масса, кг/км: 20
Растягивающее усилие, длительное, Н: 300
Растягивающее усилие, кратковременное, Н: 600
Раздавливающее усилие, длительное, Н: 1000
Раздавливающее усилие, кратковременное, Н: 2200
Радиус изгиба при монтаже, мм: 60
Радиус изгиба в работе, мм: 30
Барабан на 2000 м, мм: 370×370×335

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

GJYXFCHсечение и типоразмеры

по запросу

Уличный кабель с диэлектрическими силовыми элементами и несущим тросом. Для подвеса от опоры к дому.

Волокон в кабеле: 1–4
Наружный диаметр, мм: 2×3
Силовой элемент, мм: 0,5
Несущий трос, мм: 1,0
Масса, кг/км: 20
Растягивающее усилие, длительное, Н: 300
Растягивающее усилие, кратковременное, Н: 600
Раздавливающее усилие, длительное, Н: 1000
Раздавливающее усилие, кратковременное, Н: 2200
Радиус изгиба при монтаже, мм: 60
Радиус изгиба в работе, мм: 30
Барабан на 2000 м, мм: 370×370×335

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

внутри зданияВнутриобъектовый кабельМарки GJFJV и GJFJH, 4–144 волокна1 позиция · GJFJV / GJFJHСвернутьСмотреть позиции

Распределительный кабель для стояков и серверных. Оболочка ПВХ или безгалогенная LSZH — вторую требуют там, где при пожаре нельзя выпускать едкий дым.

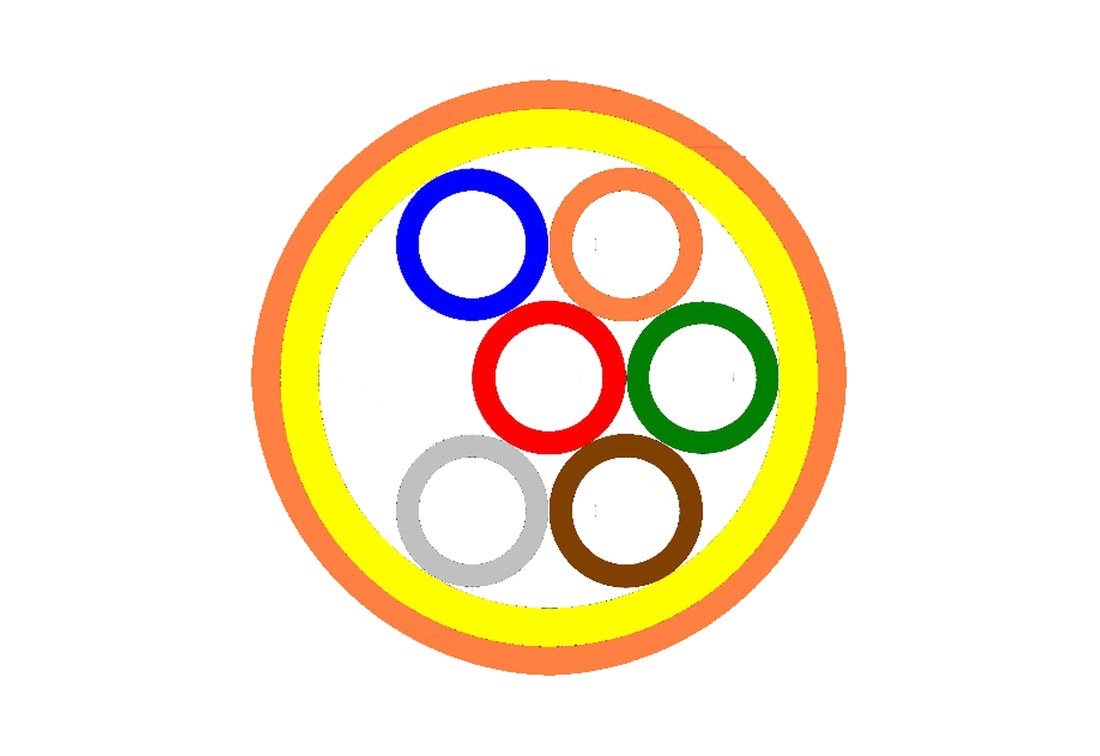

GJFJV / GJFJHсечение и типоразмеры

по запросу

Распределительный кабель для стояков и серверных, 4–144 волокна, диаметр 5–17 мм. Исполнение GJFJV — оболочка ПВХ, GJFJH — безгалогенная LSZH.

Волокон в кабеле: 4–144
Наружный диаметр, мм: 5–17
Наружная оболочка, мм: 1,2
Масса, кг/км: 30–500
Растягивающее усилие, длительное, Н: 200–1300
Растягивающее усилие, кратковременное, Н: 600–1800
Раздавливающее усилие на 100 мм, длительное, Н: 200–800
Раздавливающее усилие на 100 мм, кратковременное, Н: 600–1800
Радиус изгиба при монтаже: 20D
Радиус изгиба в работе: 10D

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

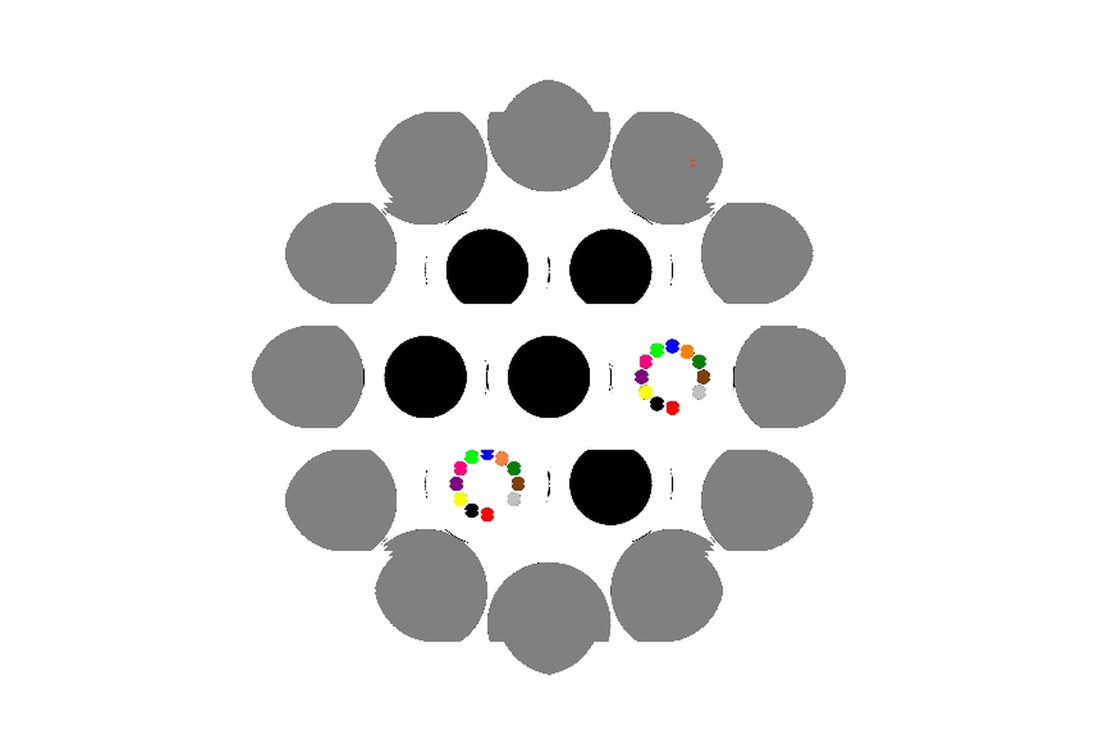

на ЛЭПГрозотрос с оптическими волокнами (ОКГТ)OPGW — 12 марок и две конструкции сердечника14 позиций · OPGW-10-50-1 · OPGW-13-100-1 · OPGW-14-110-1 и другиеСвернутьСмотреть позиции

Грозозащитный трос и линия связи в одном изделии: волокна лежат в трубке внутри повива из алюмостальных проволок. Ставят на ЛЭП 35–500 кВ вместо обычного грозотроса.

OPGW-10-50-1повив алюмостальных проволок

по запросу

Грозозащитный трос с оптическим модулем внутри. Марка читается как диаметр — сечение алюмостальной части — номер конструкции.

Волокон в кабеле, максимум: 24
Наружный диаметр, мм: 9,6
Разрывное усилие RTS, кН: ≥58
Сечение алюмостальных проволок, мм²: ≈50
Ёмкость по току КЗ, кА²·с: ≥11,5
Сопротивление постоянному току, Ом/км: ≤1,82
Масса, кг/км: ≤345

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OPGW-13-100-1повив алюмостальных проволок

по запросу

Волокон в кабеле, максимум: 24
Наружный диаметр, мм: 13,2
Разрывное усилие RTS, кН: ≥118
Сечение алюмостальных проволок, мм²: ≈100
Ёмкость по току КЗ, кА²·с: ≥50
Сопротивление постоянному току, Ом/км: ≤0,93
Масса, кг/км: ≤674

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OPGW-14-110-1повив алюмостальных проволок

по запросу

Волокон в кабеле, максимум: 24
Наружный диаметр, мм: 14
Разрывное усилие RTS, кН: ≥133
Сечение алюмостальных проволок, мм²: ≈110
Ёмкость по току КЗ, кА²·с: ≥63
Сопротивление постоянному току, Ом/км: ≤0,83
Масса, кг/км: ≤760

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OPGW-14.6-120-1повив алюмостальных проволок

по запросу

Волокон в кабеле, максимум: 36
Наружный диаметр, мм: 14,6
Разрывное усилие RTS, кН: ≥145
Сечение алюмостальных проволок, мм²: ≈120
Ёмкость по току КЗ, кА²·с: ≥73
Сопротивление постоянному току, Ом/км: ≤0,77
Масса, кг/км: ≤820

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OPGW-14.6-120-2повив алюмостальных проволок

по запросу

Волокон в кабеле, максимум: 36
Наружный диаметр, мм: 14,6
Разрывное усилие RTS, кН: ≥95
Сечение алюмостальных проволок, мм²: ≈120
Ёмкость по току КЗ, кА²·с: ≥98
Сопротивление постоянному току, Ом/км: ≤0,55
Масса, кг/км: ≤700

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OPGW-14.6-120-3повив алюмостальных проволок

по запросу

Волокон в кабеле, максимум: 36
Наружный диаметр, мм: 14,6
Разрывное усилие RTS, кН: ≥74
Сечение алюмостальных проволок, мм²: ≈120
Ёмкость по току КЗ, кА²·с: ≥110
Сопротивление постоянному току, Ом/км: ≤0,42
Масса, кг/км: ≤582

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OPGW-11-70-1повив алюмостальных проволок

по запросу

Волокон в кабеле, максимум: 48
Наружный диаметр, мм: 11,4
Разрывное усилие RTS, кН: ≥77
Сечение алюмостальных проволок, мм²: ≈70
Ёмкость по току КЗ, кА²·с: ≥24
Сопротивление постоянному току, Ом/км: ≤1,30
Масса, кг/км: ≤475

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OPGW-11-70-2повив алюмостальных проволок

по запросу

Волокон в кабеле, максимум: 48
Наружный диаметр, мм: 11,4
Разрывное усилие RTS, кН: ≥42
Сечение алюмостальных проволок, мм²: ≈70
Ёмкость по току КЗ, кА²·с: ≥38
Сопротивление постоянному току, Ом/км: ≤0,70
Масса, кг/км: ≤340

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OPGW-13-90-1повив алюмостальных проволок

по запросу

Волокон в кабеле, максимум: 48
Наружный диаметр, мм: 13,2
Разрывное усилие RTS, кН: ≥112
Сечение алюмостальных проволок, мм²: ≈90
Ёмкость по току КЗ, кА²·с: ≥45
Сопротивление постоянному току, Ом/км: ≤0,98
Масса, кг/км: ≤641

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OPGW-15-120-1повив алюмостальных проволок

по запросу

Волокон в кабеле, максимум: 72
Наружный диаметр, мм: 15,2
Разрывное усилие RTS, кН: ≥147
Сечение алюмостальных проволок, мм²: ≈120
Ёмкость по току КЗ, кА²·с: ≥76
Сопротивление постоянному току, Ом/км: ≤0,76
Масса, кг/км: ≤832

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OPGW-15-120-2повив алюмостальных проволок

по запросу

Волокон в кабеле, максимум: 72
Наружный диаметр, мм: 15,2
Разрывное усилие RTS, кН: ≥96
Сечение алюмостальных проволок, мм²: ≈120
Ёмкость по току КЗ, кА²·с: ≥101
Сопротивление постоянному току, Ом/км: ≤0,53
Масса, кг/км: ≤711

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

OPGW-15-120-3повив алюмостальных проволок

по запросу

Волокон в кабеле, максимум: 72
Наружный диаметр, мм: 15,2
Разрывное усилие RTS, кН: ≥74
Сечение алюмостальных проволок, мм²: ≈120
Ёмкость по току КЗ, кА²·с: ≥114
Сопротивление постоянному току, Ом/км: ≤0,40
Масса, кг/км: ≤591

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

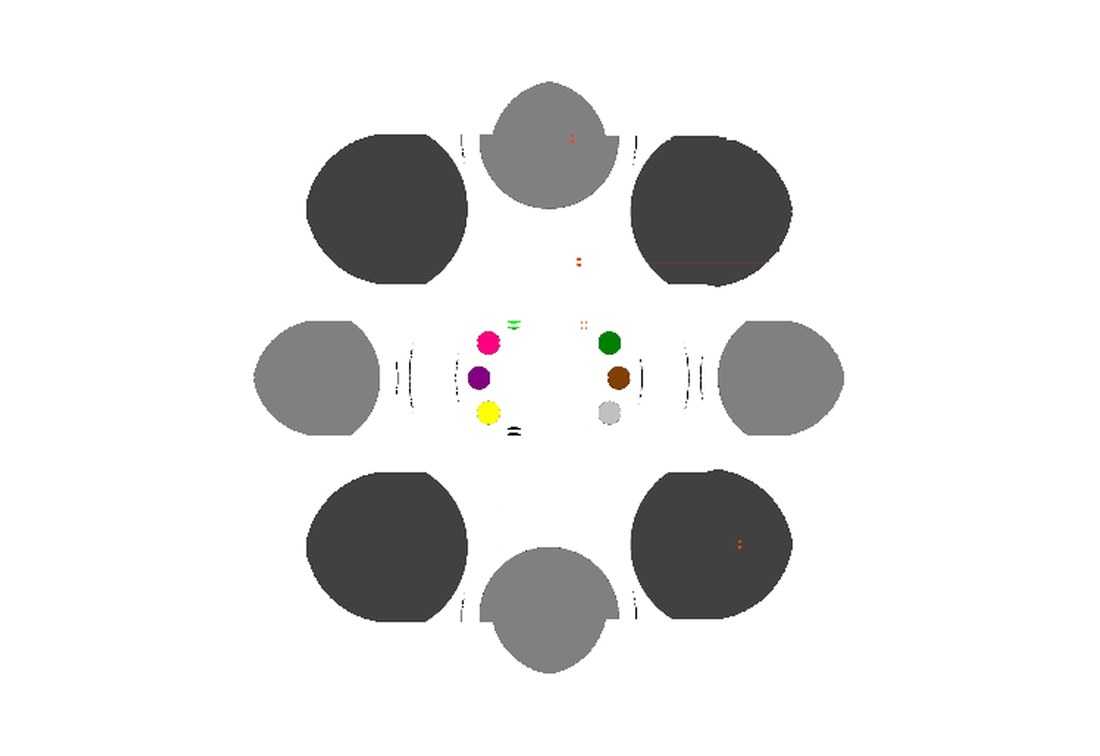

ОКГТ-ЦТ1ОКГТ с центральной трубкой, один повив

по запросу

Оптический модуль по центру, вокруг — один повив алюмостальных и алюмосплавных проволок. Двенадцать типоразмеров от 8,1 до 15,4 мм, сечение 35–120 мм².

Волокон в кабеле: 12–48
Наружный диаметр, мм: 8,1–13,2
Сечение кабеля, мм²: 35–100
Номинальная прочность, кН: 44–124,2
Ёмкость по току КЗ, кА²·с: 8,9–78,2
Сопротивление постоянному току, Ом/км: 0,473–2,433
Отношение прочности к массе: 13–23,1
Масса, кг/км: 250–662
Радиус изгиба при монтаже, мм: 234–309
Радиус изгиба в работе, мм: 129–198

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

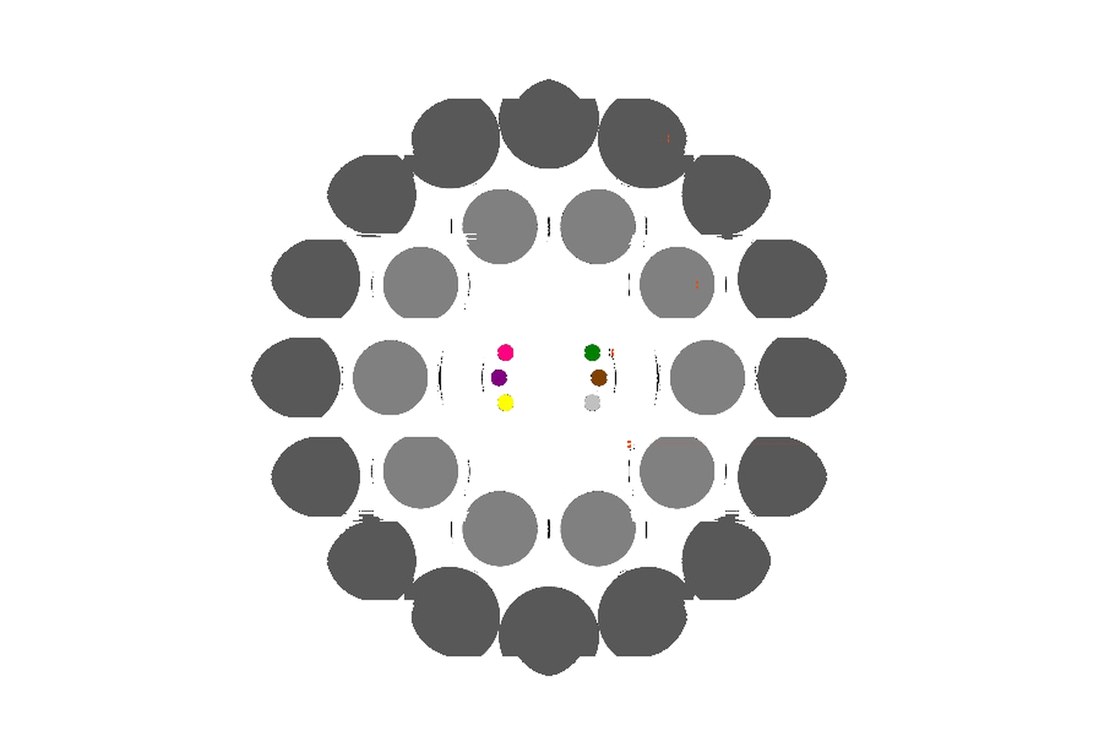

ОКГТ-ЦТ2ОКГТ с центральной трубкой, два повива

по запросу

Две ступени повива дают больший запас по току короткого замыкания при том же диаметре. Для линий 220–500 кВ с высокими токами КЗ.

Волокон в кабеле: 12–48
Наружный диаметр, мм: 8,1–13,2
Сечение кабеля, мм²: 35–100
Номинальная прочность, кН: 44–124,2
Ёмкость по току КЗ, кА²·с: 8,9–78,2
Сопротивление постоянному току, Ом/км: 0,473–2,433
Отношение прочности к массе: 13–23,1
Масса, кг/км: 250–662
Радиус изгиба при монтаже, мм: 234–309
Радиус изгиба в работе, мм: 129–198

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

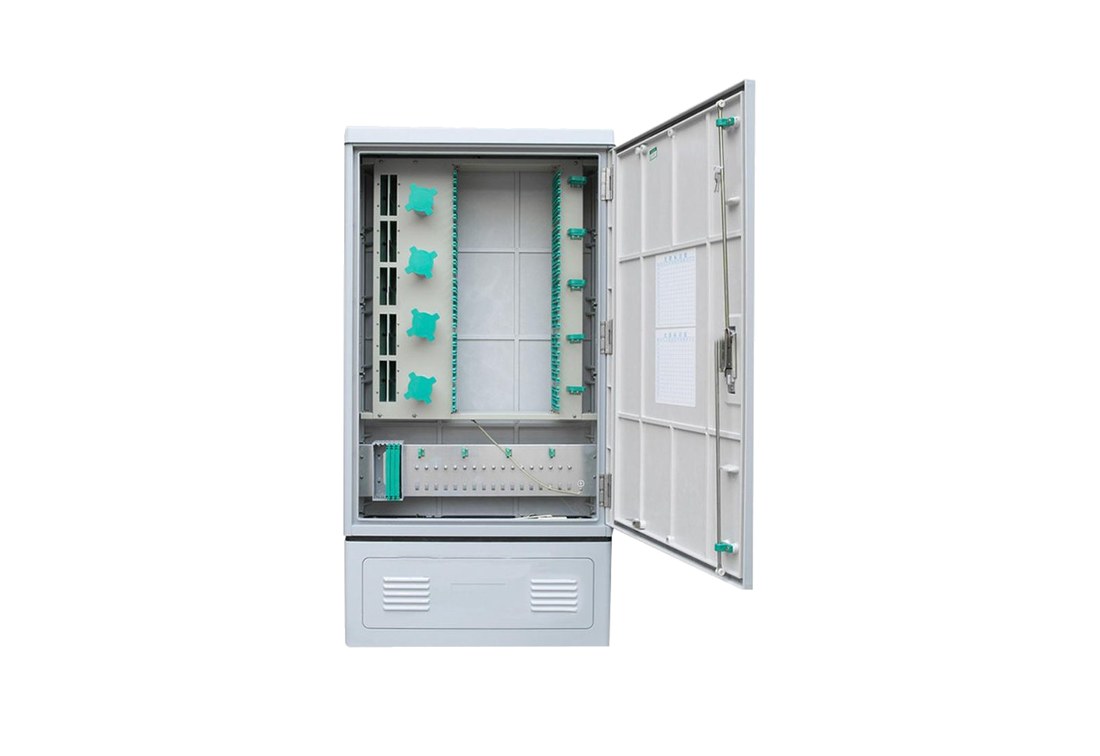

станционноеКроссы, шкафы и боксыСтоечные кроссы, уличные шкафы, боксы сварки и разветвления8 позиций · Кросс стоечный ODF 12–144 · Бокс оптический настенный 4–48 · Шкаф ODF напольный 288–1440 и другиеСвернутьСмотреть позиции

Всё, чем кабель заканчивается: кросс в стойку от 12 до 144 портов, напольный шкаф на 1440 волокон, уличный шкаф со своей герметизацией, настенные боксы сварки и разветвления.

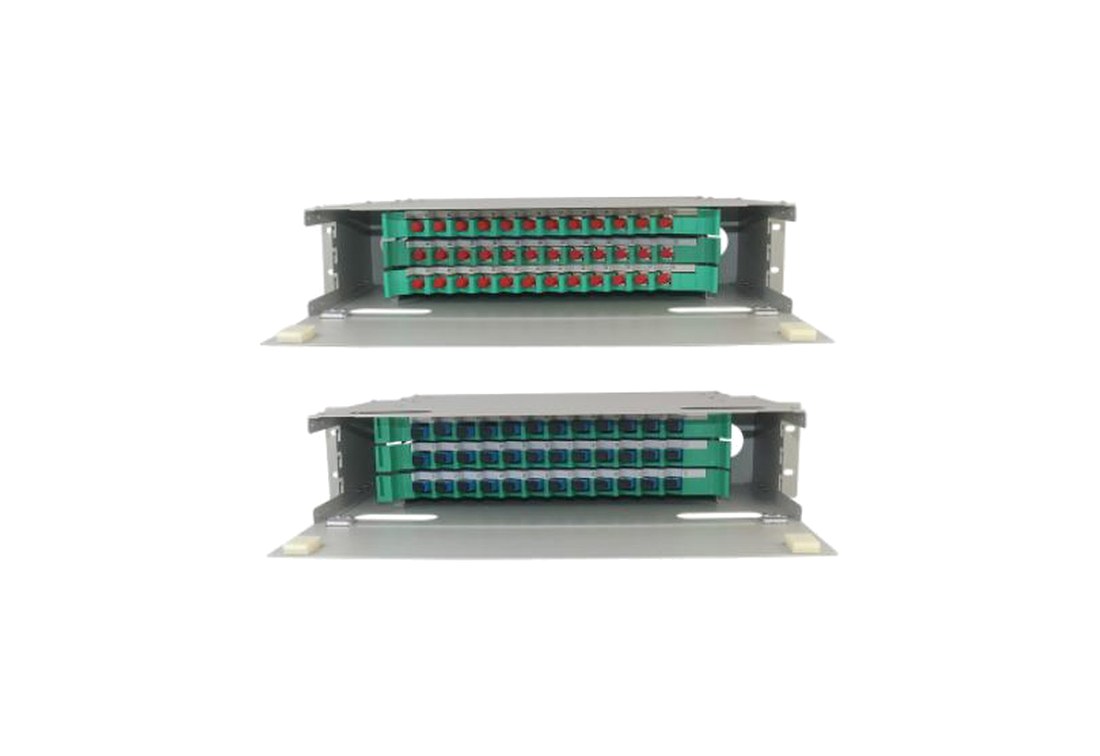

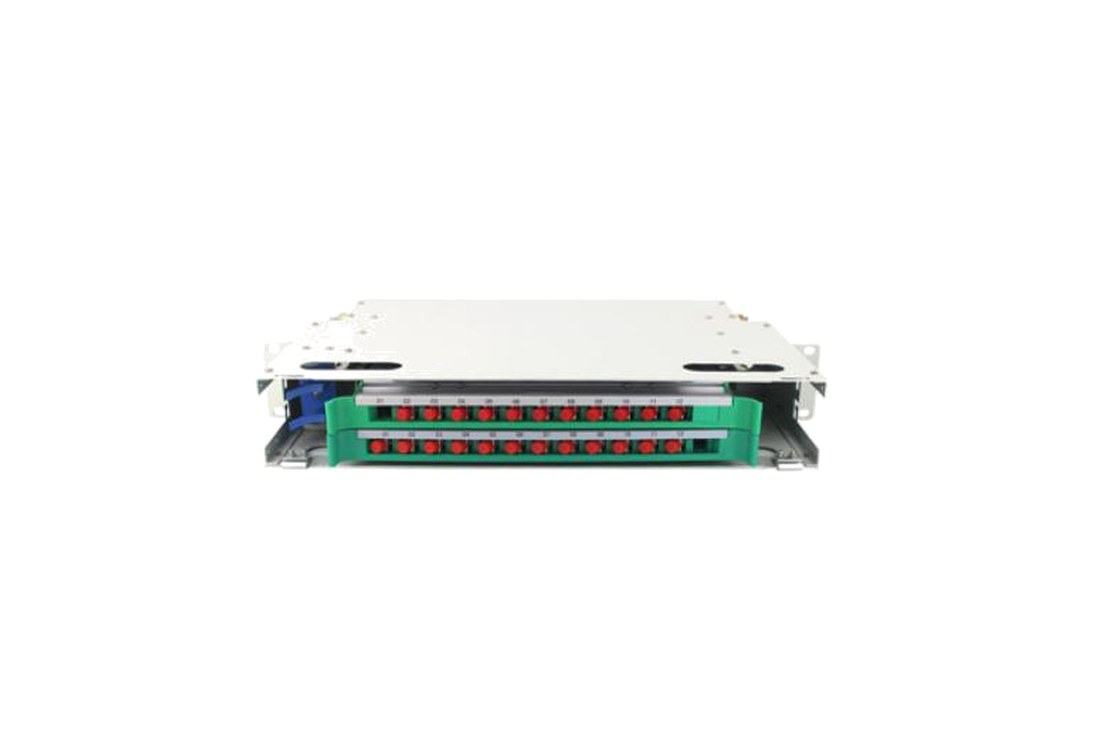

Кросс стоечный ODF 12–144Кросс стоечный ODF 12–144

по запросу

Выдвижной кросс в стойку 19″: от 1U на 12 портов до 7,6U на 144. Холоднокатаная сталь 1 мм, сплайс-кассеты и укладка запаса внутри.

Ёмкость, волокон: 12–144
Типоразмер, U: 1U … 7,6U
Габариты, мм: 485×300×50 … 485×300×340
Материал: холоднокатаная сталь
Толщина металла, мм: 1,0
Толщина лицевой панели, мм: 1,4
Масса, кг: 3,7–10,8

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

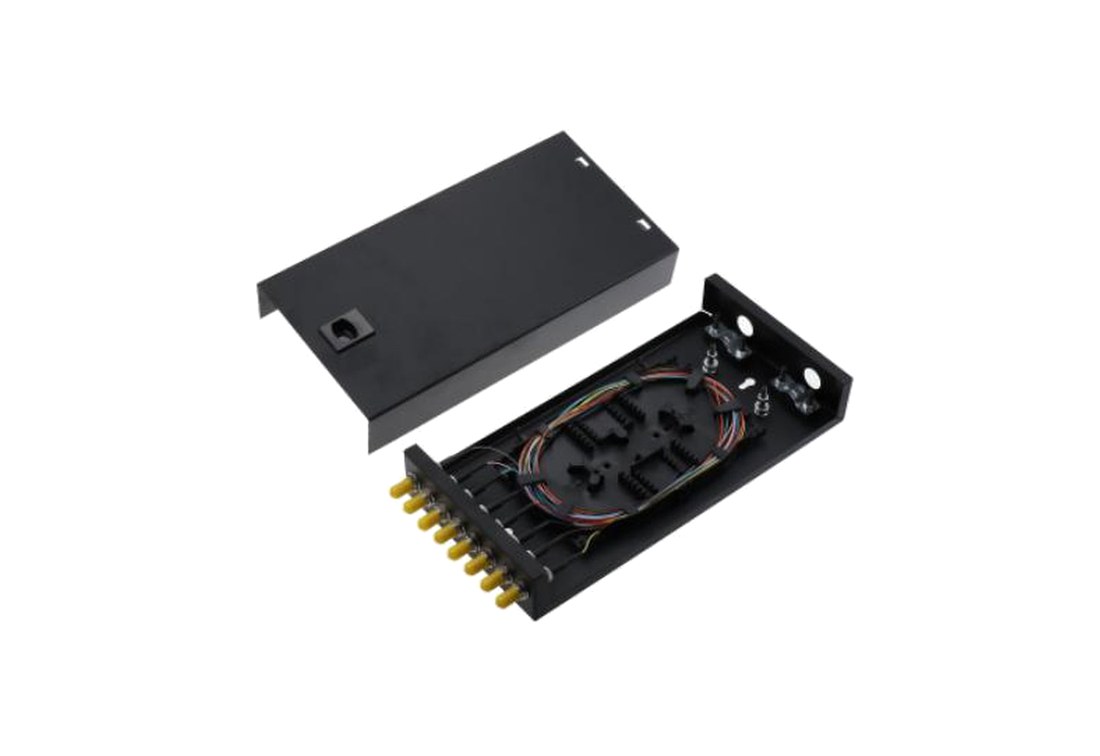

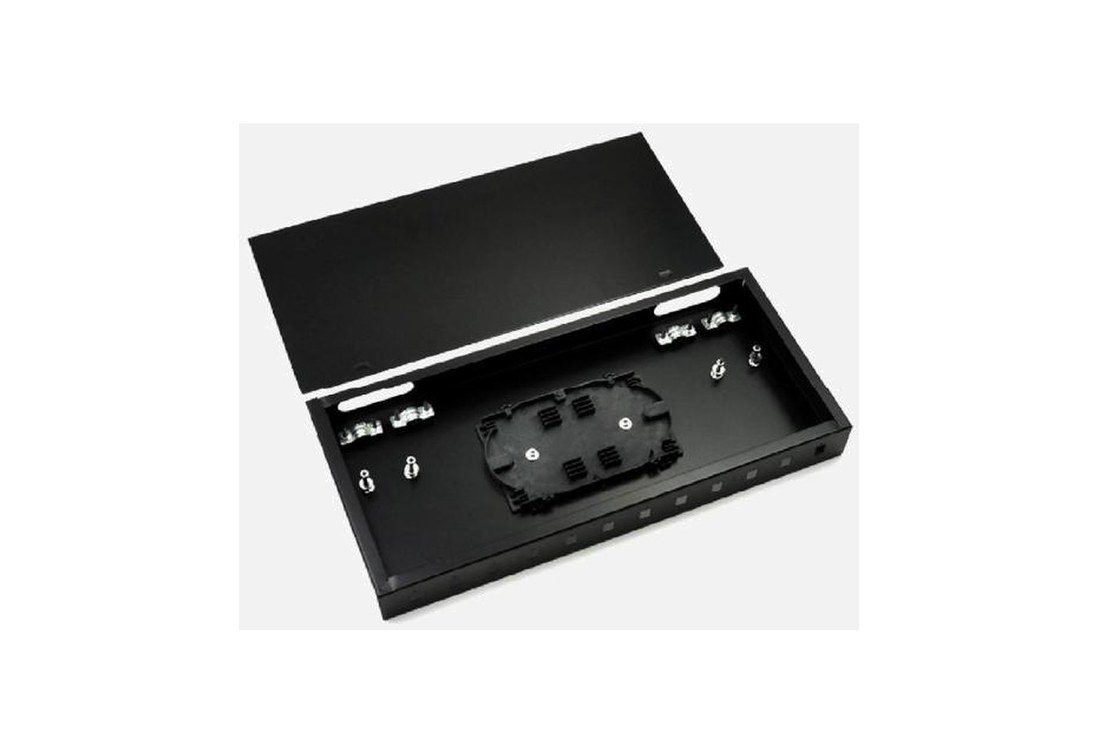

Бокс оптический настенный 4–48Бокс оптический настенный 4–48

по запросу

Настенный бокс на 4–48 волокон: варят пигтейлы внутри, снаружи остаются адаптеры. Самый частый узел на этаже и в подъезде.

Ёмкость, волокон: 4–48
Габариты, мм: 110×200×34 / 133×261×40 / 425×200×44 / 425×200×88
Материал: холоднокатаная сталь
Толщина металла, мм: 0,8
Масса, кг: 0,65–3

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

Шкаф ODF напольный 288–1440Шкаф ODF напольный 288–1440

по запросу

Напольный кросс-шкаф двустворчатый: 288, 576, 720 или 1440 волокон. Высота до 2,2 м, масса до 180 кг.

Ёмкость, волокон: 288–1440
Габариты, мм: 1200×600×300 / 2000×800×400 / 2200×800×400 / 2000×1100×300
Исполнение: двустворчатая дверь
Материал: холоднокатаная сталь
Толщина металла, мм: 1,2
Масса, кг: 60–180

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

Шкаф ODF трёхсекционный 288–1440Шкаф ODF трёхсекционный 288–1440

по запросу

Тот же напольный кросс, разделённый на три независимые секции — когда в одном шкафу должны жить линии разных операторов или разных служб.

Ёмкость, волокон: 288–1440
Габариты, мм: 1200×800×300 / 2000×800×300 / 2000×1200×300
Исполнение: двустворчатая дверь
Материал: холоднокатаная сталь
Толщина металла, мм: 1,2
Масса, кг: 60–180

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

Шкаф уличный оптический 48–1440Шкаф уличный оптический 48–1440

по запросу

Уличное исполнение: настенный на 48 волокон, напольные от 96 до 1440. Корпус с вентиляцией и запираемой дверью, ввод кабеля снизу.

Ёмкость, волокон: настенный, 48 … напольный, 1440
Габариты, мм: 450×420×155 … 2000×1200×300
Исполнение: одностворчатая дверь / двустворчатая дверь
Материал: холоднокатаная сталь
Толщина металла, мм: 1,2
Масса, кг: 10–200

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

Шкаф уличный многосекционныйШкаф уличный многосекционный 288–1440

по запросу

Уличный шкаф с раздельными отсеками под несколько сетей: 288, 576, 720 и 1440 волокон, габариты до 2000×1200×300 мм.

Ёмкость, волокон: 288–1440
Габариты, мм: 1450×730×330 / 1650×760×360 / 2000×800×300 / 2000×1200×300
Исполнение: одностворчатая дверь / двустворчатая дверь
Материал: холоднокатаная сталь
Толщина металла, мм: 1,2

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

Бокс разветвительный 12–144Бокс разветвительный 12–144

по запросу

Настенный бокс под делители PLC: 12–144 волокна, корпус 330×300×55 … 550×450×160 мм. Ставят в точке разветвления абонентской сети.

Ёмкость, волокон: 12–144
Габариты, мм: 330×300×55 … 550×450×160
Материал: холоднокатаная сталь
Толщина металла, мм: 1,2
Масса, кг: 3,5–9

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

Бокс сварки 12–144Бокс сварки 12–144

по запросу

Настенный бокс под сварные соединения без разъёмов: те же типоразмеры, внутри только кассеты и укладка. Для транзитных стыков.

Ёмкость, волокон: 12–144
Габариты, мм: 330×300×55 … 550×450×160
Материал: холоднокатаная сталь
Толщина металла, мм: 1,2
Масса, кг: 3,5–9

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

расходникиПатч-корды, адаптеры и оснасткаШнуры, проходные адаптеры, делители PLC, муфты и кассеты18 позиций · SC · LC · FC · ST · SC-AD · LC-AD · FC-AD · ST-ADСвернутьСмотреть позиции

Мелочь, без которой линия не работает: шнуры SC/LC/FC/ST, проходные адаптеры, вставные делители от 1×2 до 1×32, тупиковые муфты и кассеты сварки.

SCПатч-корд SC

по запросу

Самый ходовой шнур: квадратный корпус с защёлкой, керамический наконечник. Кабель 2,0 или 3,0 мм, оболочка ПВХ или LSZH.

Тип разъёма: SC
Диаметр кабеля, мм: 2,0 / 3,0
Оболочка: ПВХ или LSZH
Материал наконечника: керамика

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

LCПатч-корд LC

по запросу

Малый форм-фактор: два LC занимают место одного SC. Стандарт для коммутаторов и SFP-модулей высокой плотности.

Тип разъёма: LC
Диаметр кабеля, мм: 2,0 / 3,0
Оболочка: ПВХ или LSZH
Материал наконечника: керамика

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

FCПатч-корд FC

по запросу

Резьбовое соединение — не выдёргивается от вибрации. Берут на измерительное оборудование и в узлы, к которым не подходят руками.

Тип разъёма: FC
Диаметр кабеля, мм: 2,0 / 3,0
Оболочка: ПВХ или LSZH
Материал наконечника: керамика

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

STПатч-корд ST

по запросу

Байонетное соединение старого стандарта. Нужен на объектах, где уже стоит оборудование с портами ST и менять его не планируют.

Тип разъёма: ST
Диаметр кабеля, мм: 2,0 / 3,0
Оболочка: ПВХ или LSZH
Материал наконечника: керамика

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

SC-ADАдаптер проходной SC

по запросу

Проходная розетка в панель кросса: соединяет два шнура SC торец в торец. Одномодовое и многомодовое исполнение.

Тип разъёма: SC
Режим: одномодовый и многомодовый
Вносимые потери, дБ: ≤0,3

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

LC-ADАдаптер проходной LC

по запросу

Розетка LC в симплексном и дуплексном корпусе — под высокую плотность портов в кроссе.

Тип разъёма: LC
Режим: одномодовый и многомодовый
Вносимые потери, дБ: ≤0,3

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

FC-ADАдаптер проходной FC

по запросу

Металлический корпус с резьбой и гайкой крепления в панель. Держит соединение при вибрации.

Тип разъёма: FC
Режим: одномодовый и многомодовый
Вносимые потери, дБ: ≤0,3

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

ST-ADАдаптер проходной ST

по запросу

Байонетная розетка ST для дооснащения существующих кроссов.

Тип разъёма: ST
Режим: одномодовый и многомодовый
Вносимые потери, дБ: ≤0,3

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

1x2Делитель PLC 1×2

по запросу

Вставной модуль в кросс: делит один вход на два выхода. Три порта, разъёмы SC или FC.

Схема деления: 1 × 2
Число портов: 3
Рабочая длина волны, нм: 1310
Тип адаптера: SC или FC
Габариты, мм: 130×112×26
Масса, г: 95

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

1x4Делитель PLC 1×4

по запросу

Четыре абонента с одного волокна. Пять портов в корпусе того же размера.

Схема деления: 1 × 4
Число портов: 5
Рабочая длина волны, нм: 1310
Тип адаптера: SC или FC
Габариты, мм: 130×112×26
Масса, г: 95

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

1x8Делитель PLC 1×8

по запросу

Рабочая ступень абонентской сети: восемь выходов на подъезд или этаж.

Схема деления: 1 × 8
Число портов: 9
Рабочая длина волны, нм: 1310
Тип адаптера: SC или FC
Габариты, мм: 130×112×26
Масса, г: 95

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

1x16Делитель PLC 1×16

по запросу

Шестнадцать выходов в корпусе 130×112×50 мм — ставят в разветвительный шкаф на дом.

Схема деления: 1 × 16
Число портов: 17
Рабочая длина волны, нм: 1310
Тип адаптера: SC или FC
Габариты, мм: 130×112×50
Масса, г: 300

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

1x32Делитель PLC 1×32

по запросу

Максимальное деление линейки: тридцать два выхода, корпус 130×100×100 мм.

Схема деления: 1 × 32
Число портов: 33
Рабочая длина волны, нм: 1310
Тип адаптера: SC или FC
Габариты, мм: 130×100×100
Масса, г: 400

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

MUF-4Муфта тупиковая, 4 вывода

по запросу

Тупиковая муфта на 12–144 волокна с одним вводом и четырьмя выводами. Корпус ABS/PPR, механическое обжатие вводов без пайки.

Ёмкость, волокон: 12–144
Вводы: 1 вход / 4 выхода
Габариты, мм: 435×180
Масса, кг: 2,0
Материал корпуса: ABS / PPR

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

MUF-2Муфта тупиковая, 2 вывода

по запросу

Компактная муфта на ответвление: один ввод, два вывода, корпус 330×130 мм.

Ёмкость, волокон: 12–144
Вводы: 1 вход / 2 выхода
Габариты, мм: 330×130
Масса, кг: 1,2
Материал корпуса: ABS / PC

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

TRAY-FCКассета сварки на 12 волокон, FC

по запросу

Кассета с уложенным запасом и адаптерами FC. Встаёт в кросс, уличный шкаф и муфту.

Ёмкость, волокон: 12
Тип адаптера: FC
Габариты, мм: 345×195×25
Масса, кг: 0,35

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

TRAY-SCКассета сварки на 12 волокон, SC

по запросу

То же исполнение с адаптерами SC — под самый распространённый разъём.

Ёмкость, волокон: 12
Тип адаптера: SC
Габариты, мм: 345×195×25
Масса, кг: 0,35

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

TRAY-LCКассета сварки на 12 волокон, LC

по запросу

Кассета с адаптерами LC для узлов высокой плотности.

Ёмкость, волокон: 12
Тип адаптера: LC
Габариты, мм: 345×195×25
Масса, кг: 0,35

Заявка уйдёт с этой позицией и ссылкой на неё — мы сразу видим, что нужно.

Что решает при выборе

Кабель подбирают по трассе, а не по числу волокон

Ёмкость — только одна из четырёх величин. Остальные три определяют, доживёт ли линия до конца гарантийного срока.

Ёмкость

От одного волокна до 288

Абонентский ввод на одно волокно, центральная трубка до 24, повивная скрутка до 288. Ленточные марки уводят те же 288 волокон в диаметр 19 мм — это важно, когда канализация уже занята.

Защита

Четыре уровня брони

Голый полиэтилен для подвеса, бронелента для канализации, гофроброня между двумя оболочками для траншеи и круглая стальная проволока для камня, воды и грызунов. Каждый следующий уровень тяжелее и дороже — брать с запасом здесь невыгодно.

Волокно

G.652, G.654, G.655, G.657 и OM1–OM4

Одномод для трасс любой длины, изгибостойкое G.657 для абонентского участка, многомод OM3 и OM4 для коротких высокоскоростных линий внутри объекта. Тип волокна указывается в заказе и не зависит от марки кабеля.

Длина

Три километра на барабане

Стандартная строительная длина — 3000 м, у абонентского кабеля 2000. Чем длиннее строительная длина, тем меньше муфт на трассе, а каждая муфта — это затухание и точка отказа. Нестандартную длину режут под проект.

Почему через нас

Работаем с заводом напрямую

01 · Завод

Прямой контракт, а не перепродажа

Работаем с производителем напрямую: цена импортёра, заводская гарантия и возможность заказать исполнение под проект. Посредник в этой цепочке не нужен.

02 · Логистика

Своя доставка и таможня

Контейнер во Владивосток, растаможка и выдача на склад — наши же направления. Один исполнитель отвечает за весь путь, и спорить о стыке не с кем.

03 · Подбор

Считаем по трассе, а не по прайсу

Пришлите проектную ведомость или просто опишите трассу: длину, способ прокладки и нужную ёмкость. Вернём марку с обоснованием, метраж по барабанам и цену с доставкой.

04 · Документы

Сертификаты и спецификация заранее

ISO 9001, CE и RoHS идут с партией. Российское оформление под поставку делаем отдельно — скажите, нужно ли: это влияет на срок.

Вопросы, которые задают до заявки

Если вашего вопроса тут нет — напишите его в форме, ответим по существу.

Сколько волокон закладывать с запасом?

Разница в цене между 48 и 96 волокнами меньше, чем стоимость второй прокладки, поэтому запас закладывают щедро. Практика простая: считаете потребность на сегодня, умножаете на два и округляете вверх до типоразмера — 48, 72, 96, 144. Повторно копать траншею выйдет дороже любого запаса.

Чем отличаются марки с индексом 53 и 63?

И те и другие — для прокладки в грунт, разница в том, чем усилен кабель. У «53» между двумя оболочками идёт стальная гофрированная лента, у «63» вместо неё продольная стеклонить. Стеклонить делает кабель полностью диэлектрическим и заметно легче, сталь лучше держит точечное раздавливание. На трассе вдоль ЛЭП обычно берут «63», в обычной траншее — «53».

Нужен ли LSZH или хватит полиэтилена?

Снаружи почти всегда хватает полиэтилена: он дешевле и лучше держит солнце. LSZH нужен там, где кабель идёт внутри здания, в тоннеле или коллекторе: при пожаре он не выделяет галогенов и даёт мало дыма. Практический подход — уличный участок в ПЭ, а от ввода в здание перейти на безгалогенное исполнение через муфту.

Что взять против грызунов?

Работают два решения. Первое — нейлоновая рубашка поверх полиэтилена: марки с индексом 04 и 54, зубы по ней скользят. Второе — круглая стальная проволочная броня: GYTA33 и GYTA34, её грызун не берёт вовсе. Нейлон дешевле и тоньше, проволока тяжелее, но заодно даёт запас по растяжению на сложной протяжке.

G.652.D или G.657 — какое волокно в кабель?

На магистрали и в городской сети — G.652.D: оно дешевле и совместимо со всем оборудованием. G.657 нужно там, где кабель придётся гнуть: ввод в здание, разводка по этажу, укладка в кабель-канал. G.657.A1 совместимо с G.652.D и варится с ним без сюрпризов, а G.657.B3 держит петлю радиусом пять миллиметров.

Какая строительная длина и как считается барабан?

Стандартная длина — 3000 метров на барабане, у абонентского кабеля 2000. Размер барабана указан в характеристиках каждой позиции: от 900×900×650 мм у лёгких марок до 1800×1800×760 у тяжёлых бронированных. Нестандартную длину завод режет под проект, но это влияет на срок и на цену за метр — скажите сразу, если трасса требует конкретных отрезков.

Можно ли заказать кабель под конкретный проект?

Да. Меняются ёмкость, тип волокна, материал оболочки, наличие брони и цвет наружной оболочки, а также маркировка с шагом метража. Нужен объём: партия под изменённое исполнение считается от барабанов, а не от метров. Пришлите спецификацию или проектную ведомость — вернём исполнение и цену.

Что с документами и сроками?

Заводские сертификаты ISO 9001, CE и RoHS идут с партией. Российское оформление — отдельная работа, скажите, нужно ли: это влияет на срок. Производство типовых марок занимает около месяца, дальше контейнер до Владивостока и растаможка — доставка и таможня наши же направления, поэтому за весь путь отвечает один исполнитель.

Пришлите трассу — вернём марку и цену

Опишите трассу: длина, способ прокладки, нужная ёмкость и тип волокна. Вернём марку кабеля с обоснованием, метраж по барабанам и цену с доставкой и растаможкой. Можно приложить проектную ведомость, спецификацию или схему трассы.

Опт8 908 442-07-70 Офис8 908 442-27-70 Почтаb2b@koropt.ru

Отправляя форму, вы соглашаетесь на обработку персональных данных.

Оптический кабель и станционное оборудование оптом

Оптический кабель выбирают не по числу волокон, а по трассе. В канализации решает диаметр, в траншее — броня, на опорах — способность нести собственный вес, на линии электропередачи — разрывное усилие и ёмкость по току короткого замыкания. Поэтому в каталоге пятьдесят две марки наружного кабеля: они отличаются не ёмкостью, а конструкцией. GYTS и GYTA — повивная скрутка со стальной или алюминиевой бронелентой для канализации и лотков. Марки с индексом 53 и 63 несут вторую оболочку с гофробронёй или стеклонитью и кладутся прямо в грунт. GYTA33 и GYTA34 закрыты круглой стальной проволокой — для каменистого грунта, подводных переходов и участков с грызунами.

Для воздушных линий есть два решения. «Восьмёрка» GYTC8S и её родственники несут вплавленный трос из семи стальных проволок: подвес идёт одним проходом. ADSS не содержит металла вовсе и вешается на опоры ЛЭП без отключения линии. Отдельно стоит ОКГТ — грозозащитный трос с оптическими волокнами внутри: двенадцать марок от 9,6 до 15,2 мм с разрывным усилием от 42 до 147 кН.

Абонентский участок закрывают плоские кабели GJXH и GJYXCH на одно–четыре волокна, делители PLC от 1×2 до 1×32 и разветвительные боксы на 12–144 волокна. Внутри здания работает GJFJV в оболочке ПВХ или GJFJH в безгалогенной. Линия заканчивается кроссом: стоечный от 12 до 144 портов, напольный шкаф до 1440 волокон, уличный шкаф со своей герметизацией.

Волокно поставляем одиннадцати типов: стандартное G.652.D для магистралей, G.654.E с увеличенной эффективной площадью под 400G, G.655 для плотного спектрального уплотнения, изгибостойкие G.657.A1, A2 и B3 для абонентского участка и многомод OM1–OM4 для сетей внутри здания и центров обработки данных. Тип волокна указывается в заказе отдельно от марки кабеля.

Поставка идёт прямым контрактом с заводом, доставка во Владивосток и растаможка — наши же направления, поэтому за весь путь отвечает один исполнитель. Пришлите проектную ведомость или опишите трассу — вернём марку, метраж по барабанам и цену.

Оптический кабель и станционное оборудование

Восемь задач, под которые выбирают кабель

Как читается марка кабеля

связь

наружный

сердечник

заполнение

оболочка

броня

подвес

Каталог: 108 позиций в 14 группах

Кабель подбирают по трассе, а не по числу волокон

От одного волокна до 288

Четыре уровня брони

G.652, G.654, G.655, G.657 и OM1–OM4

Три километра на барабане

Работаем с заводом напрямую

Прямой контракт, а не перепродажа

Своя доставка и таможня

Считаем по трассе, а не по прайсу

Сертификаты и спецификация заранее

Вопросы, которые задают до заявки

Пришлите трассу — вернём марку и цену

Оптический кабель и станционное оборудование оптом

Другие направления КорОпт B2B
