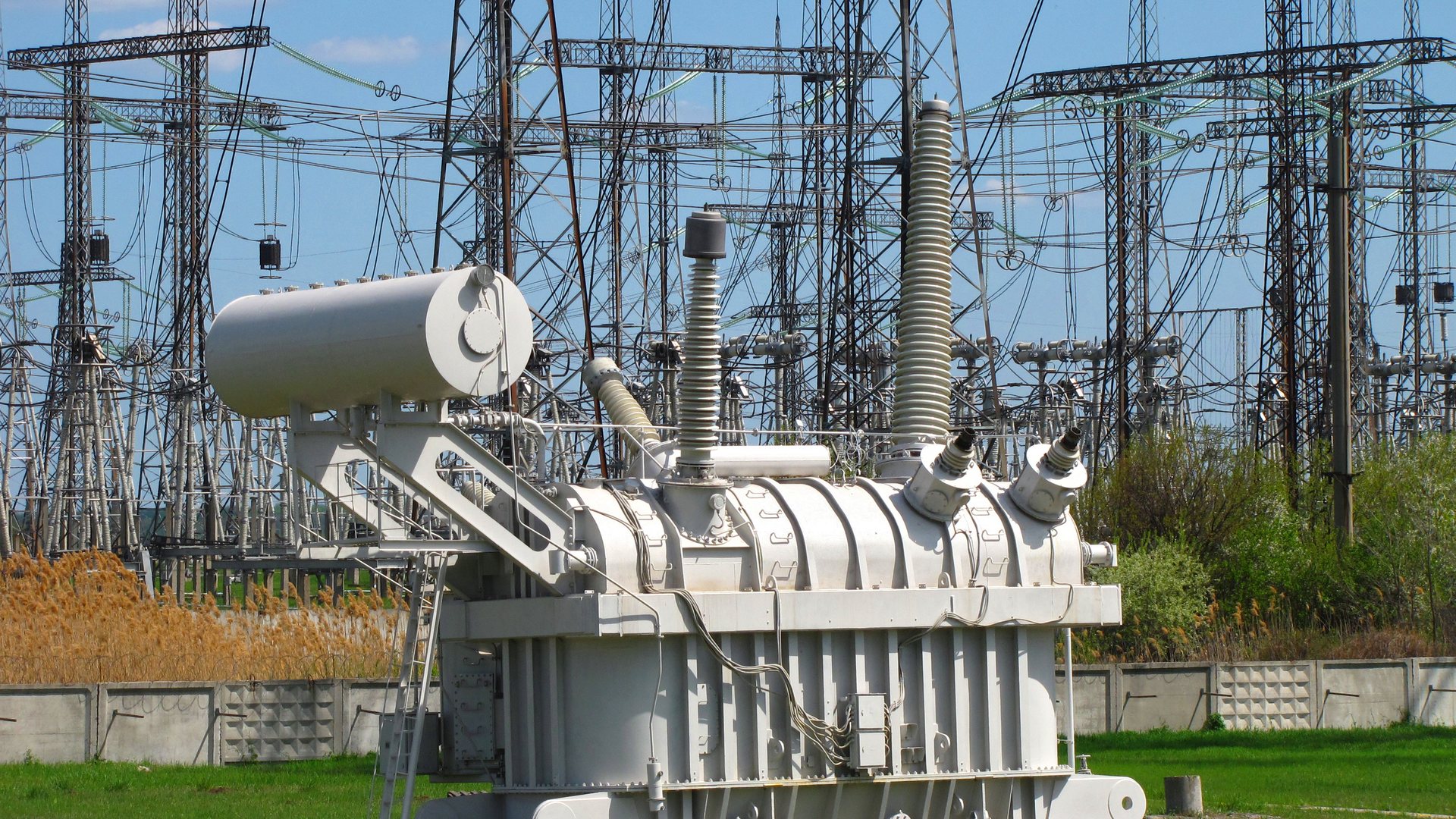

Привезём масляные и сухие трансформаторы от 30 кВА до 120 МВА на классы напряжения 10, 20, 35, 110 и 220 кВ, комплектные подстанции, распределительные устройства и запчасти к трансформаторам. Завод-партнёр в Китае делает их для сетей, промышленности и солнечных станций. Пришлите мощность, класс напряжения и схему, и мы рассчитаем комплект с поставкой.
Кому и какие трансформаторы
Тринадцать групп: от трансформаторов до запчастей
Нажмите на карточку, и группа откроется в каталоге: там таблицы параметров, фото и кнопка заявки. Трансформаторы сгруппированы по классам напряжения, дальше идут подстанции, распределительные устройства и комплектующие.

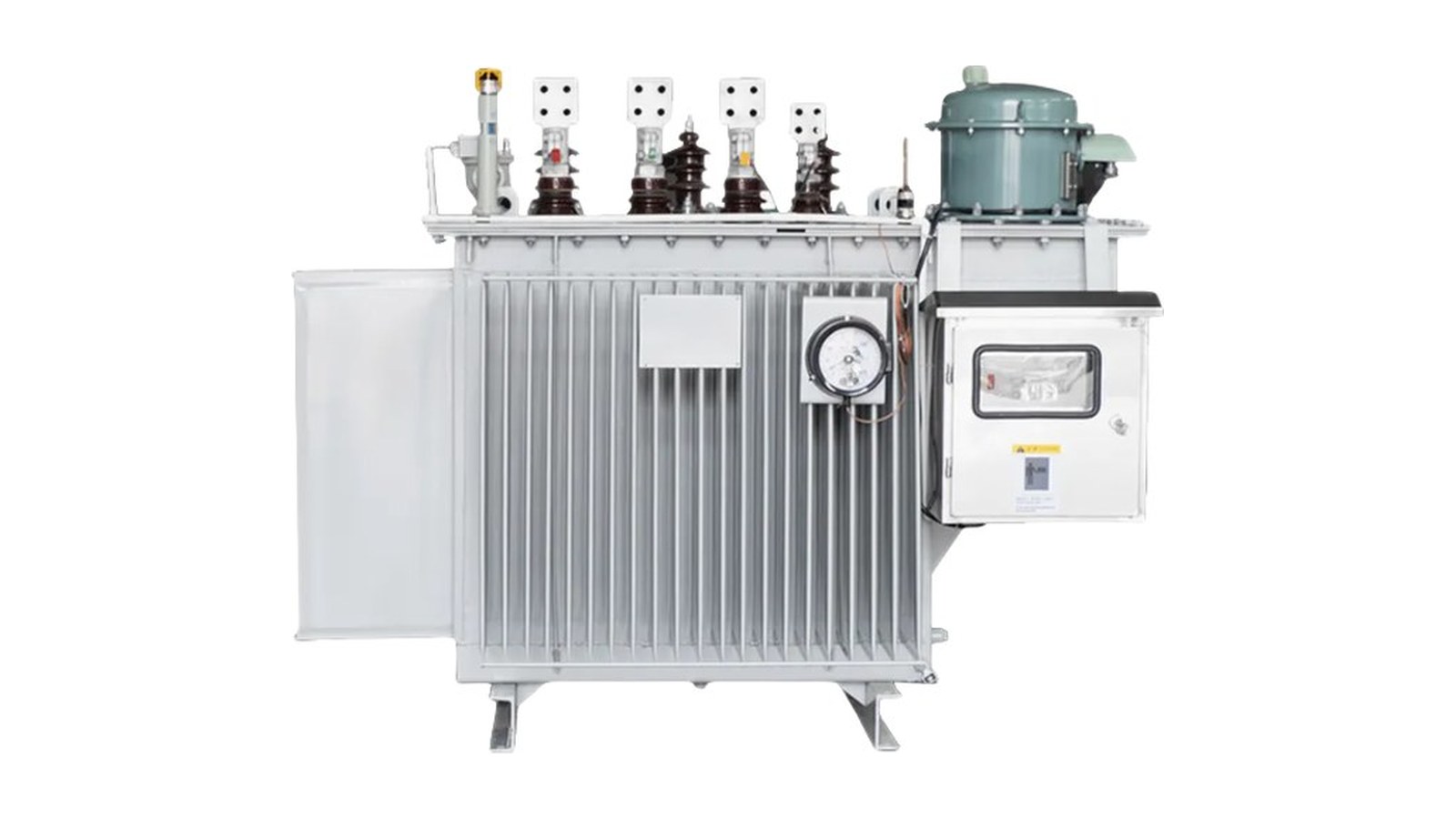

Масляные трансформаторы 10 кВ
Ряд от 30 до 2500 кВА для сетей 6–11 кВ: с потерями и напряжением короткого замыкания по каждой мощности.
Открыть в каталоге

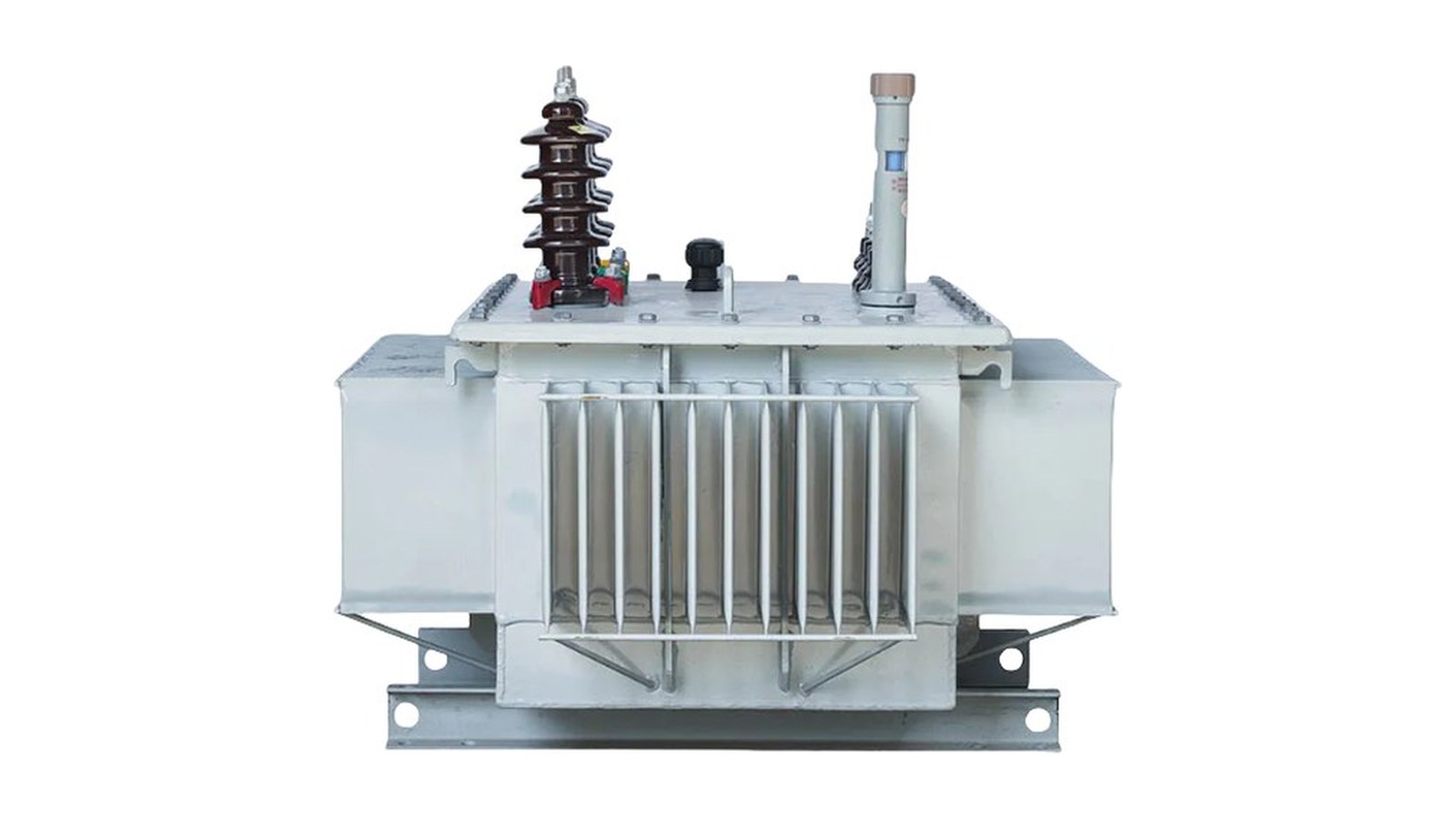

Масляные трансформаторы 20 кВ
Класс 20 кВ, ряд мощностей от 30 до 2500 кВА. Обмотки под вашу сеть подтверждаем у завода до заказа.
Открыть в каталоге

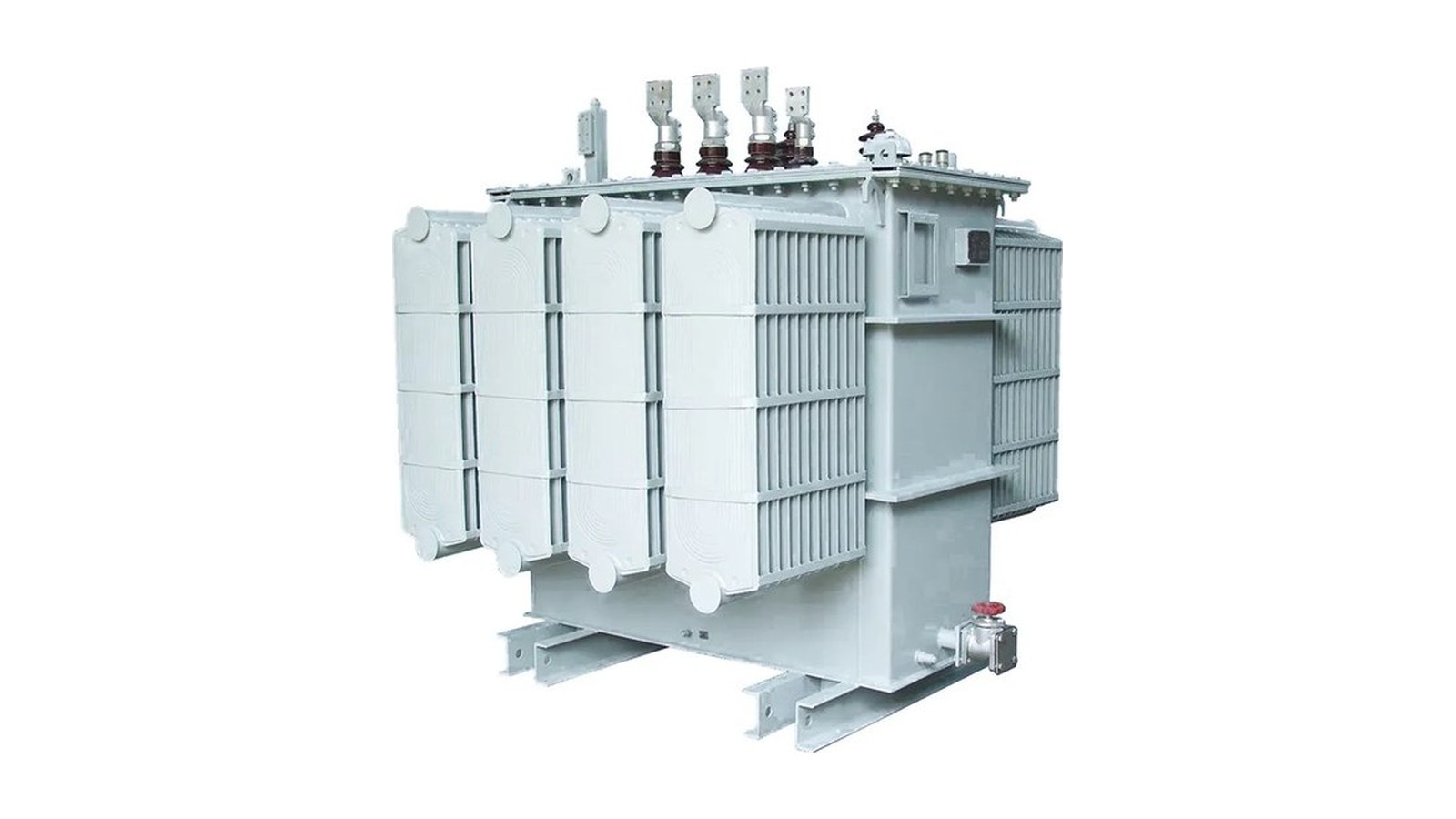

Масляные трансформаторы 35 кВ

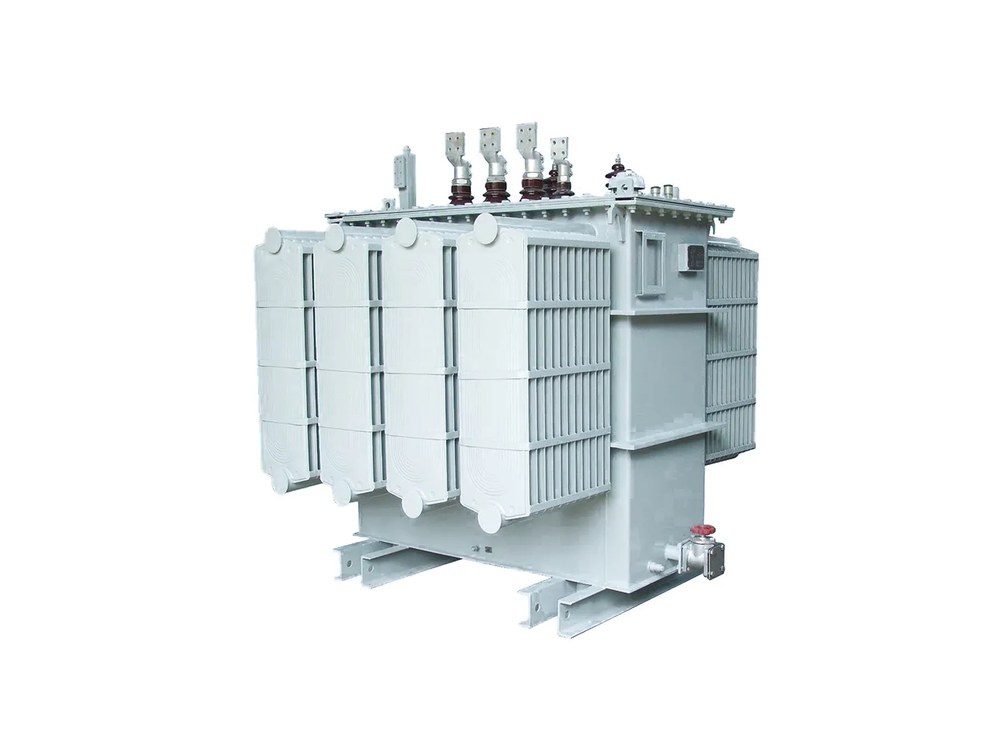

Шестнадцать мощностей от 1000 до 31 500 кВА для подстанций 35 кВ.
Открыть в каталоге

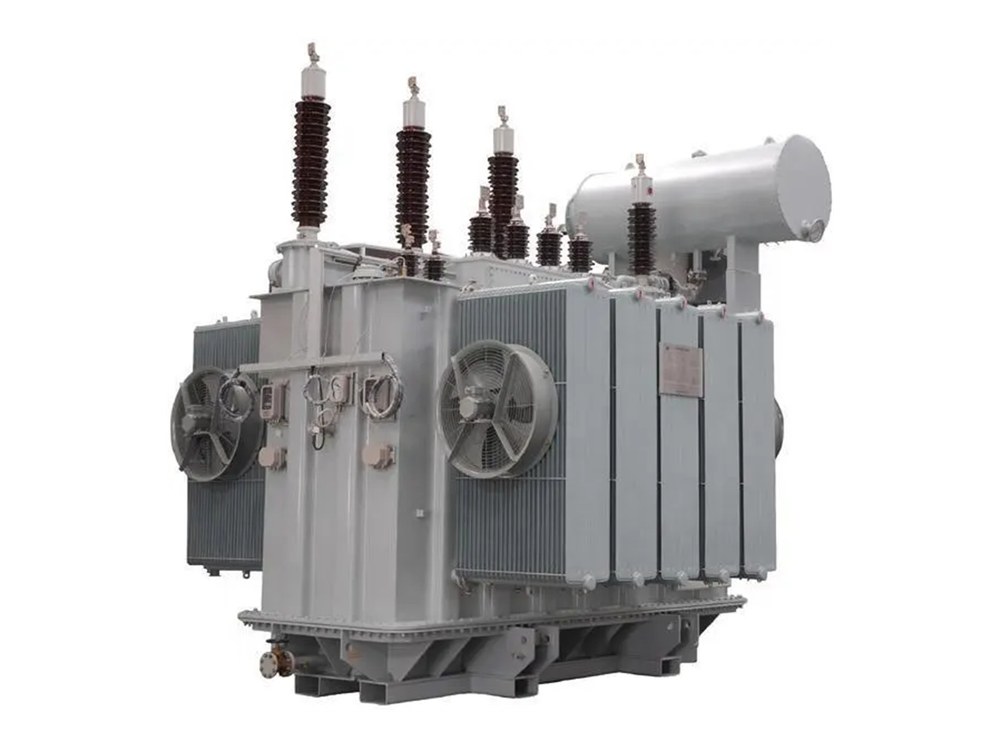

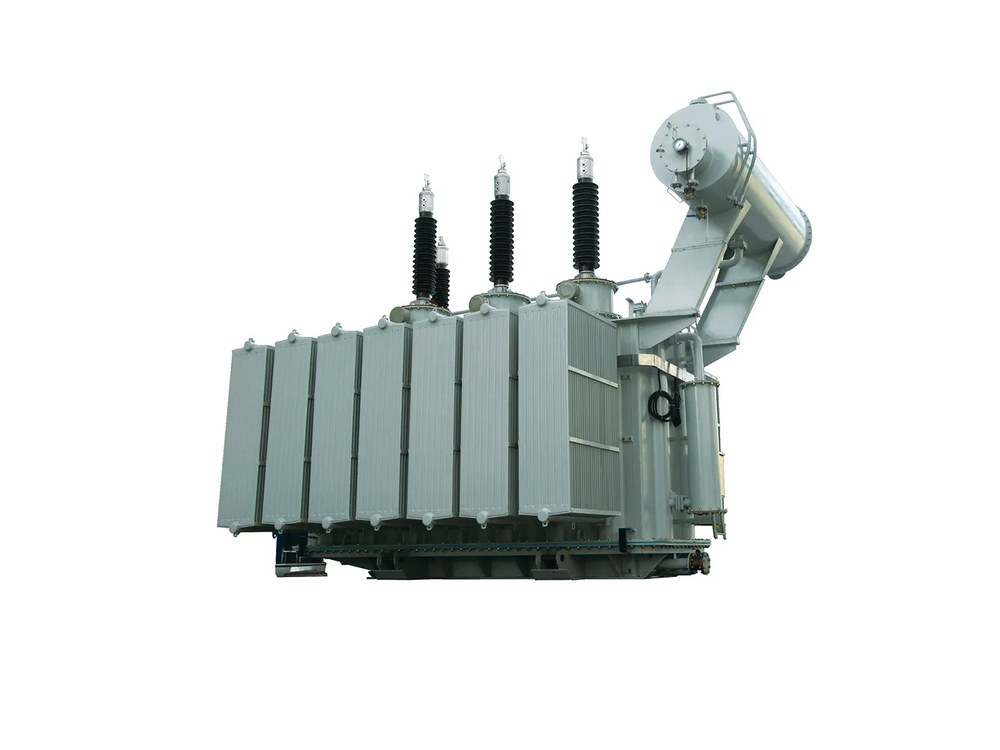

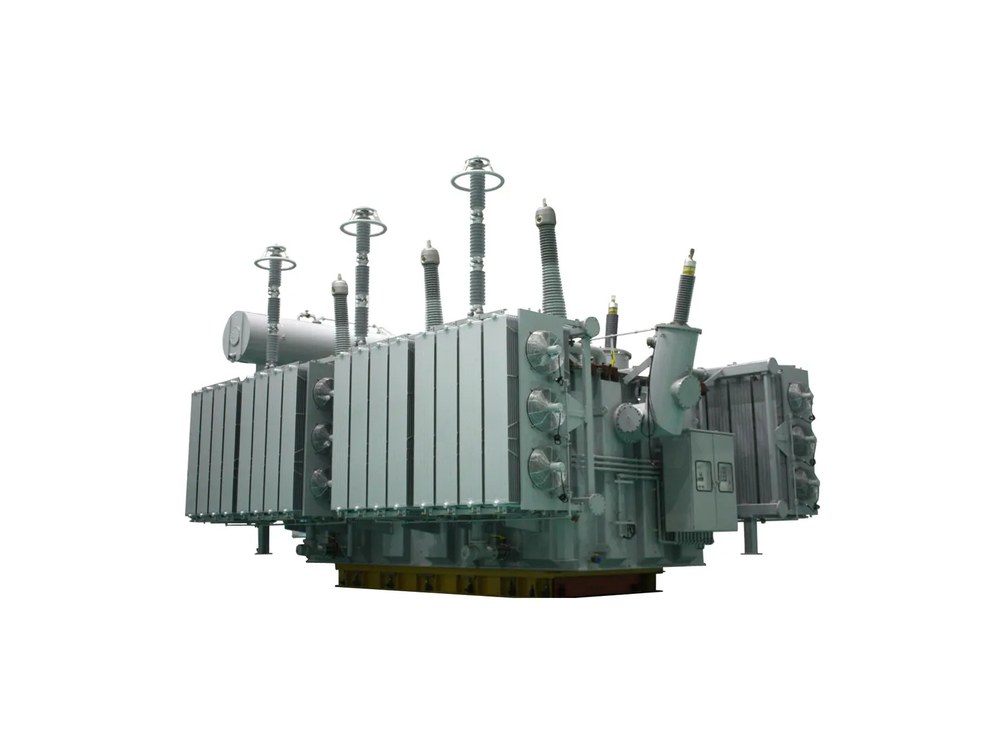

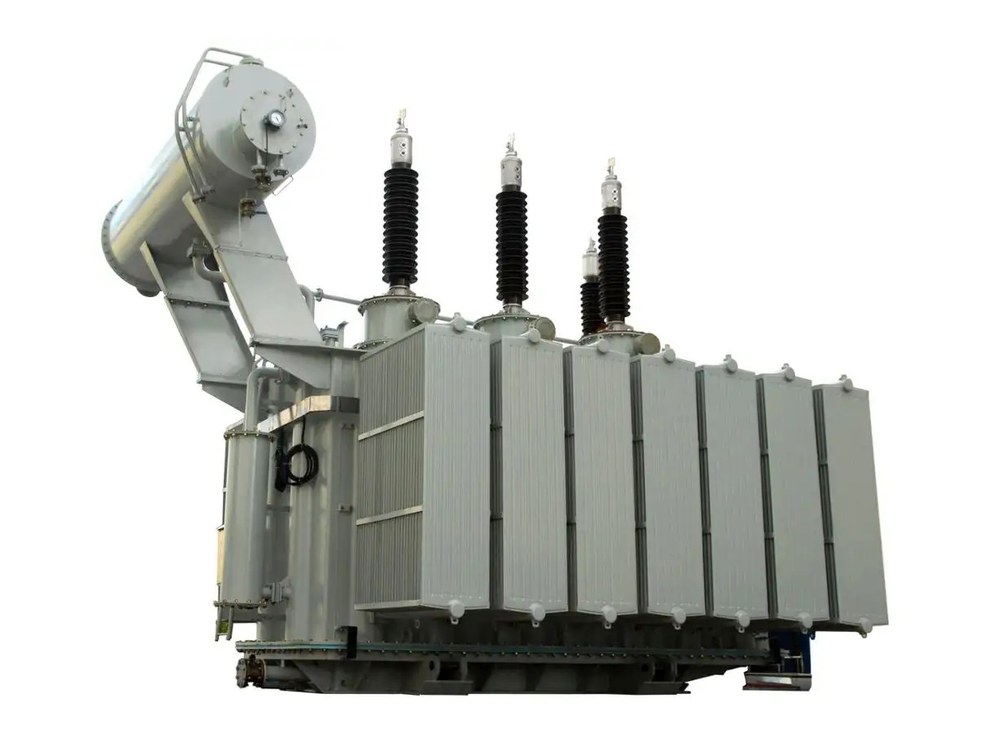

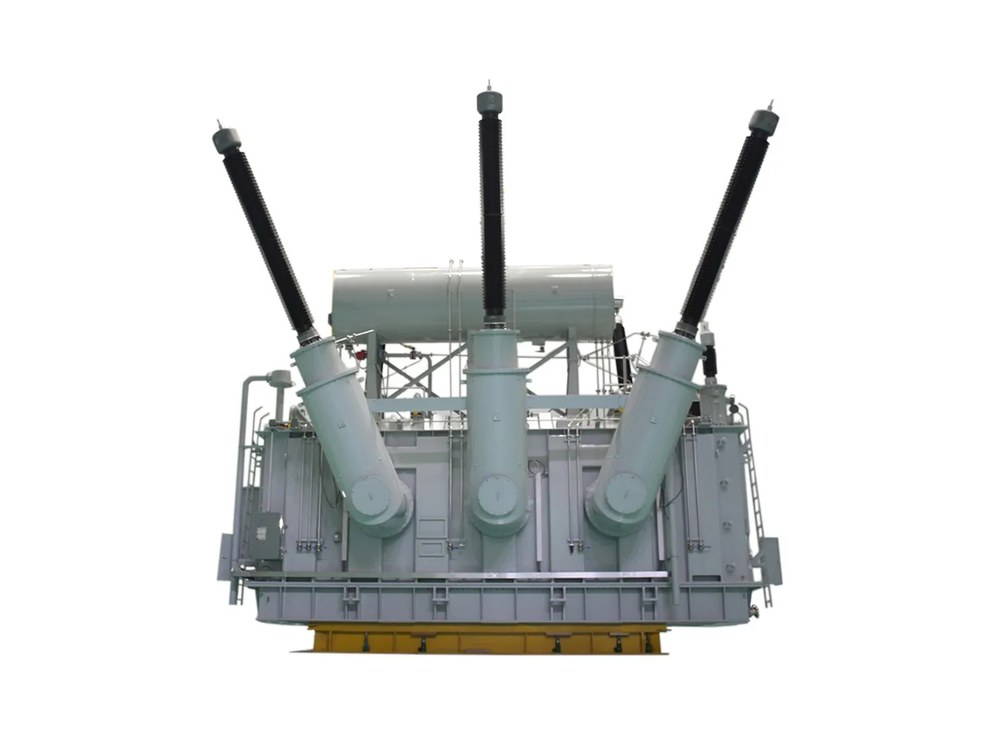

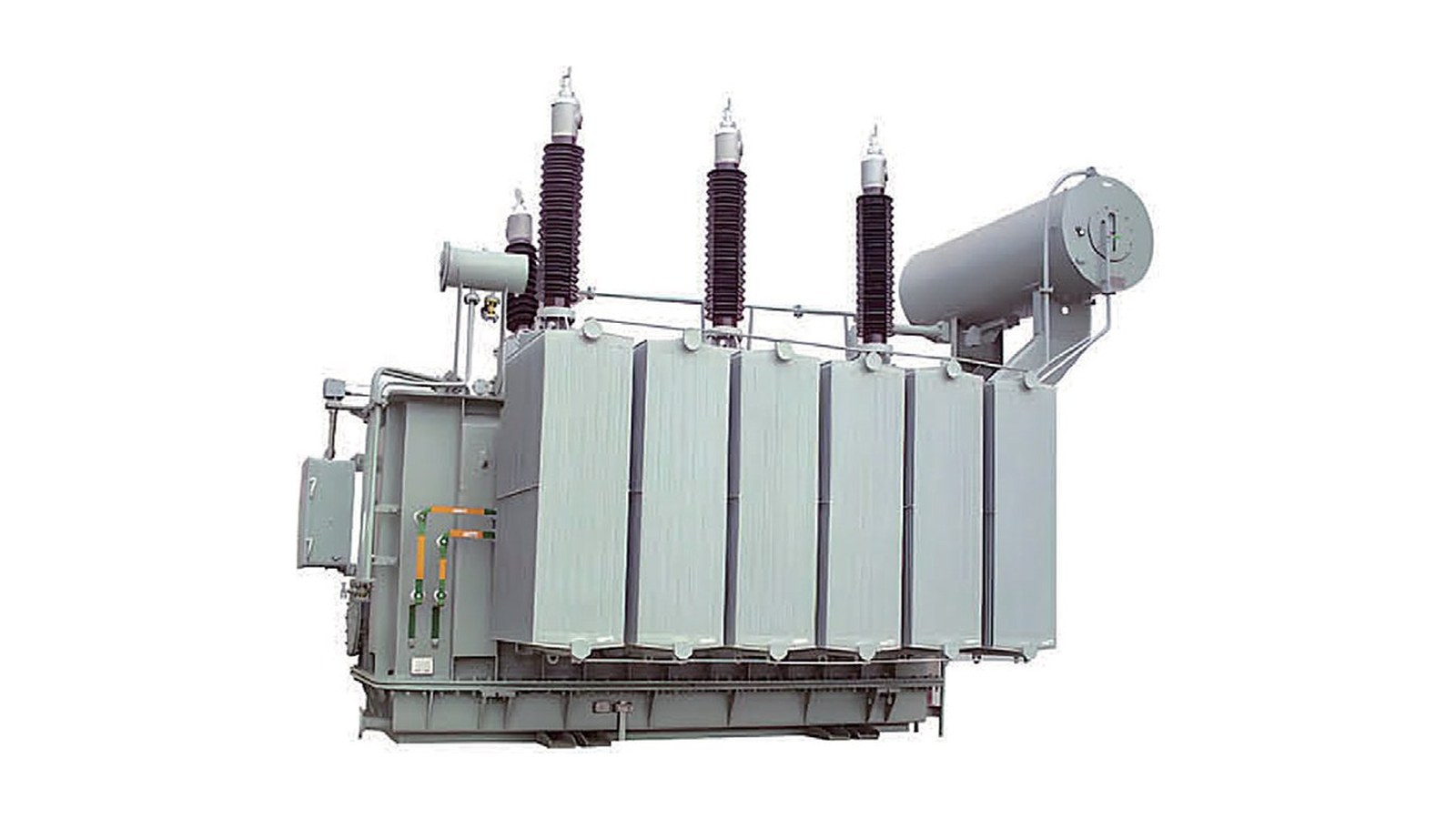

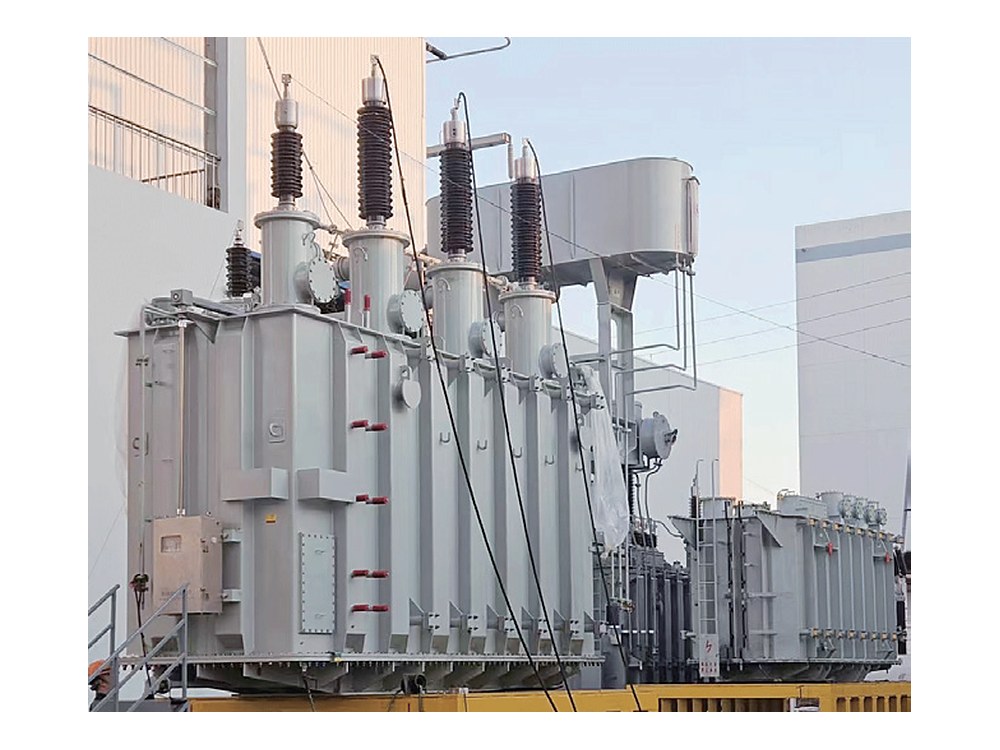

Силовые трансформаторы 110 и 220 кВ

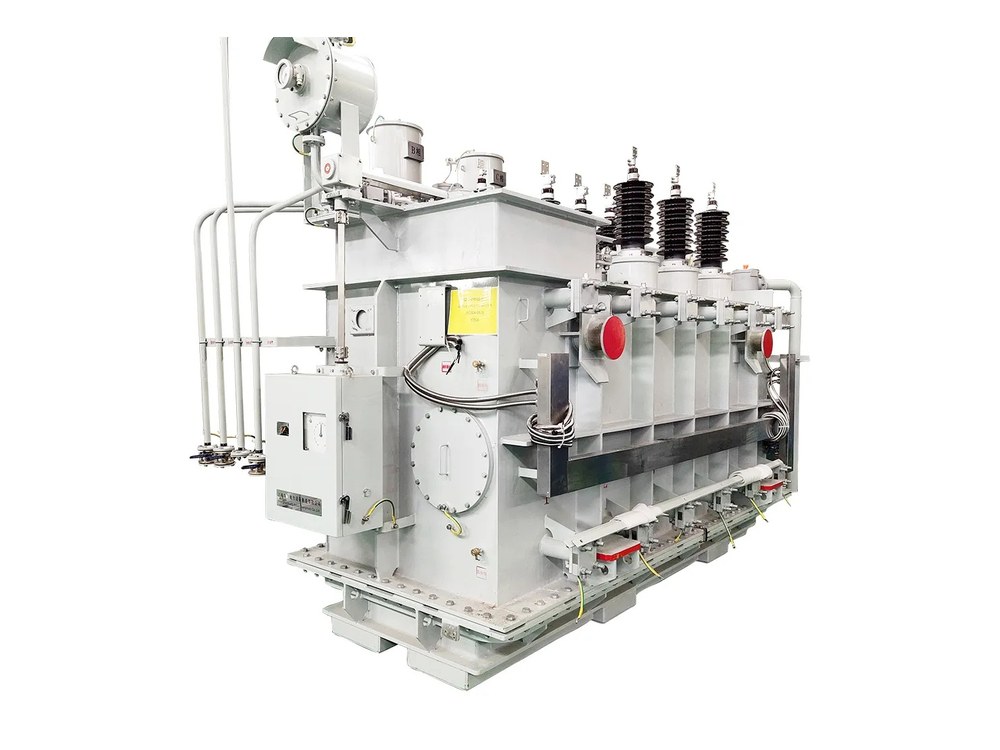

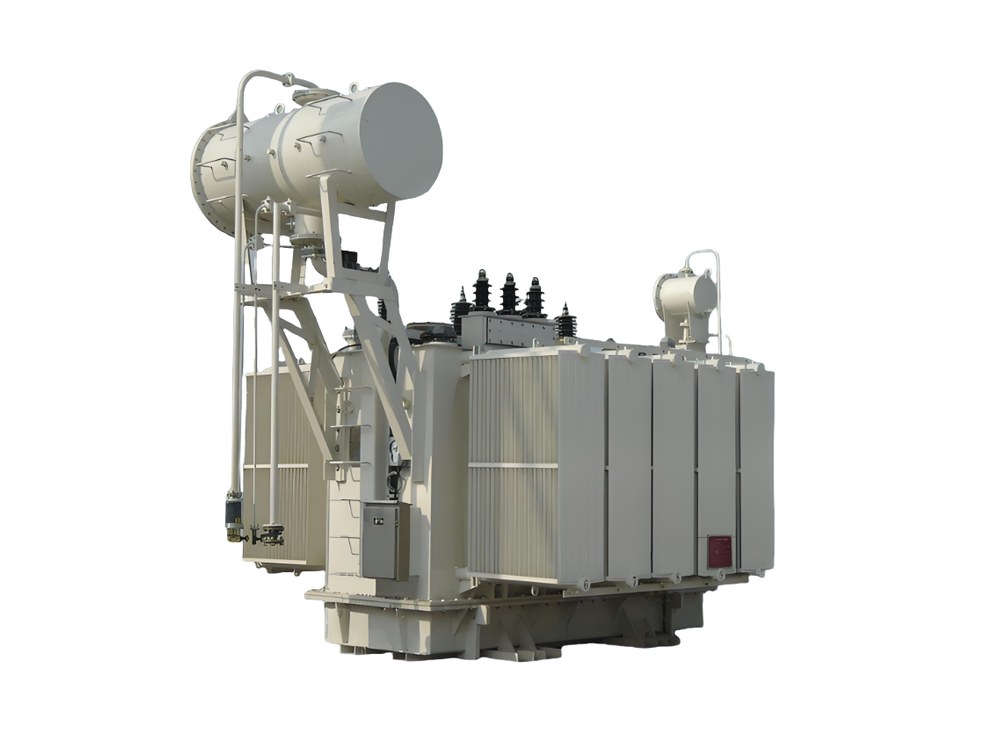

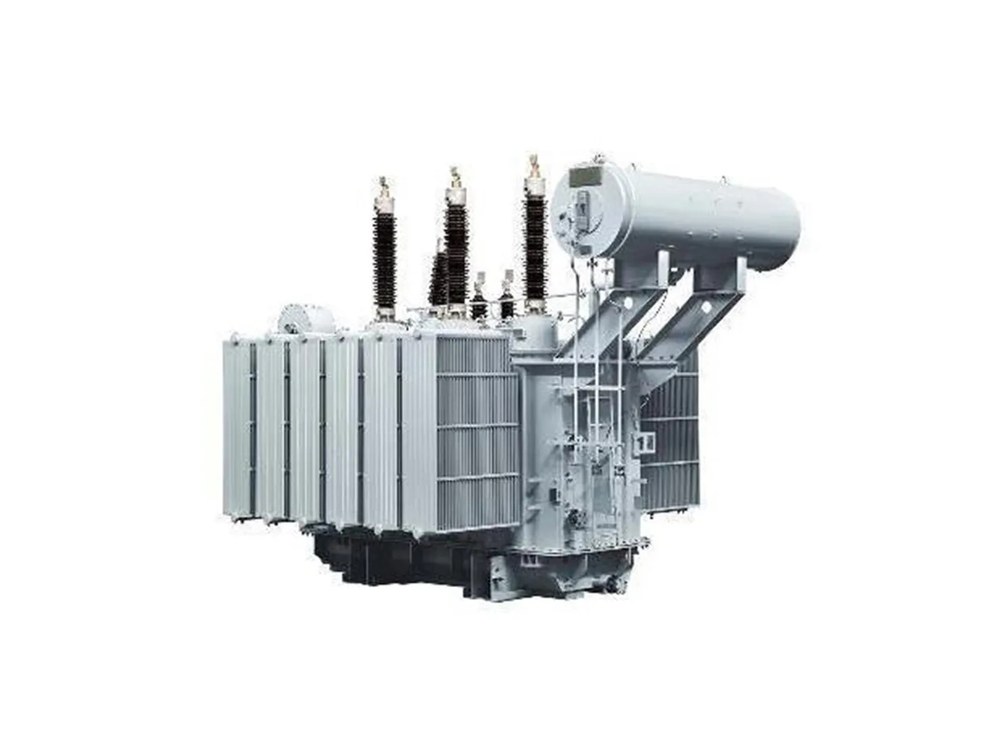

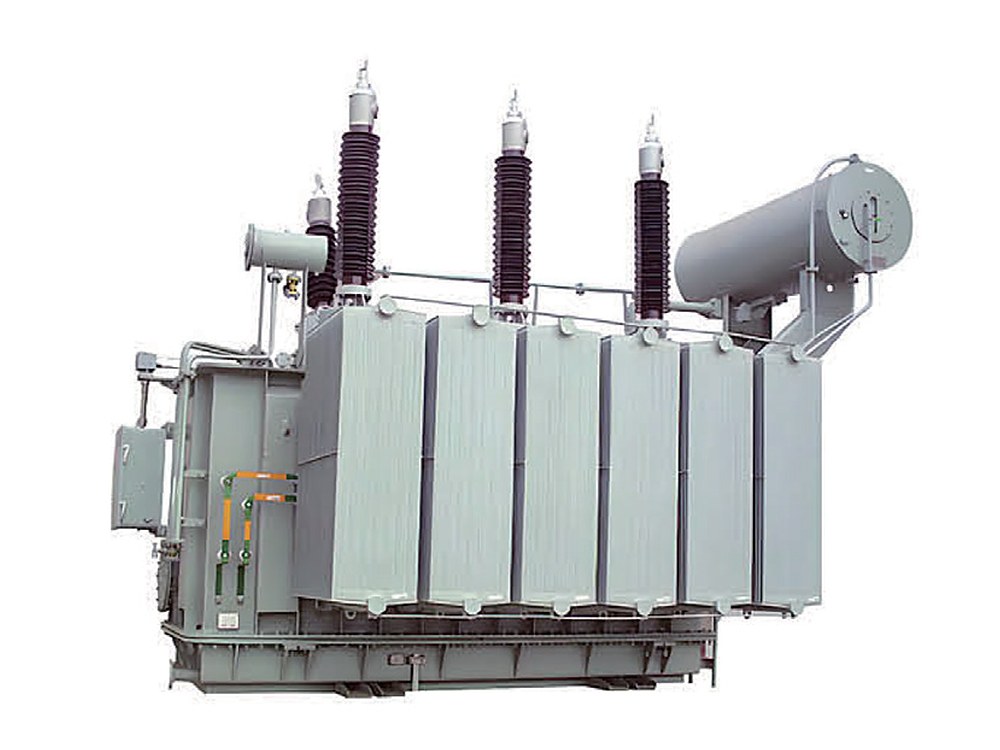

Пятнадцать мощностей на 110 кВ и десять на 220 кВ, до 120 МВА.
Открыть в каталоге

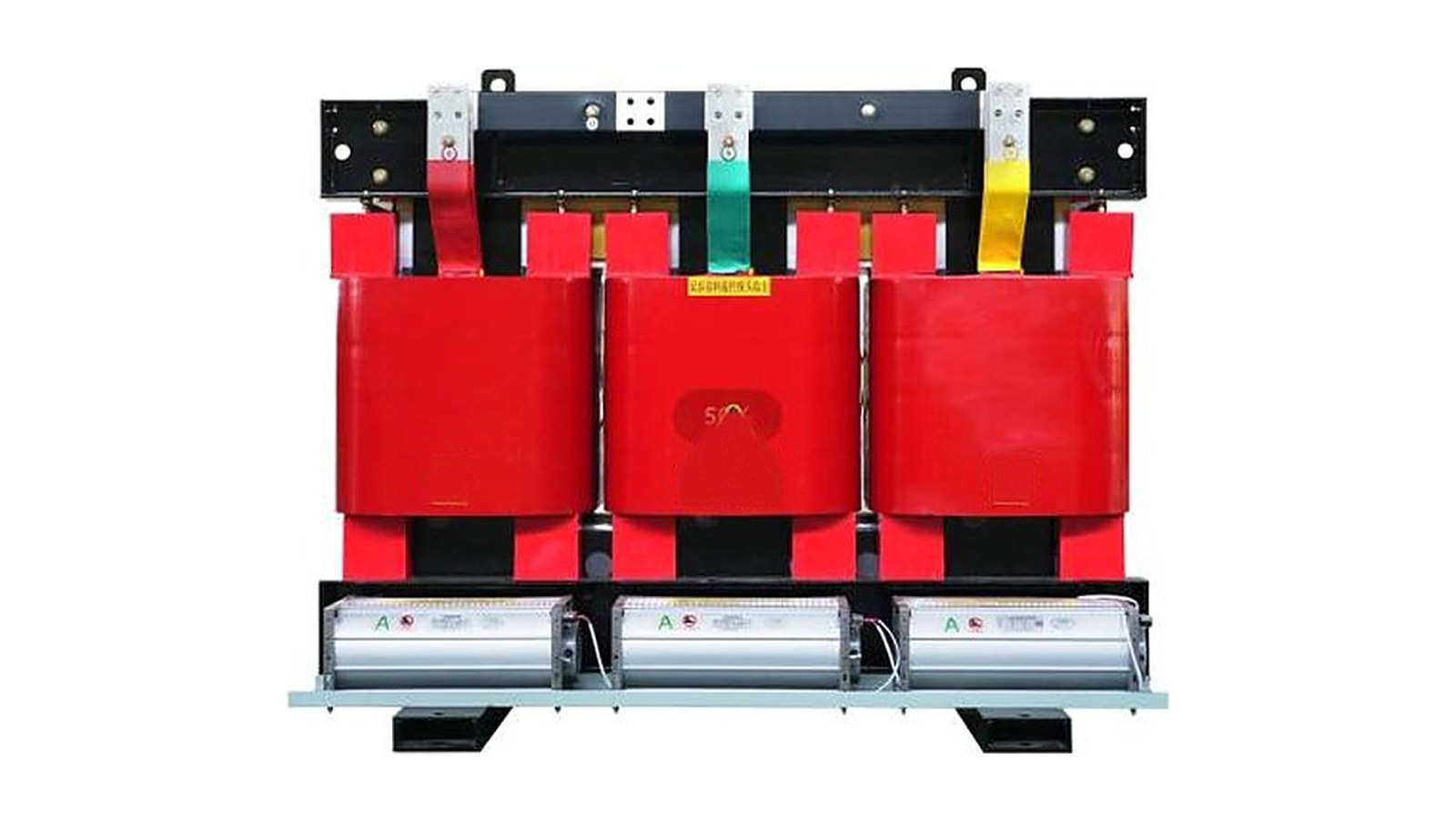

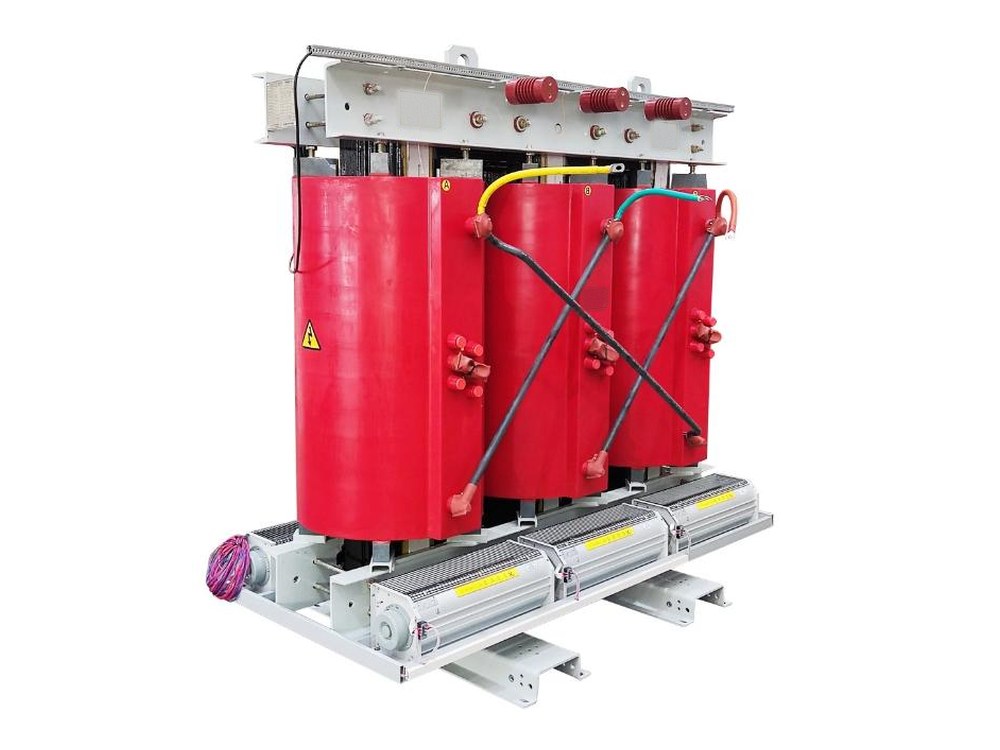

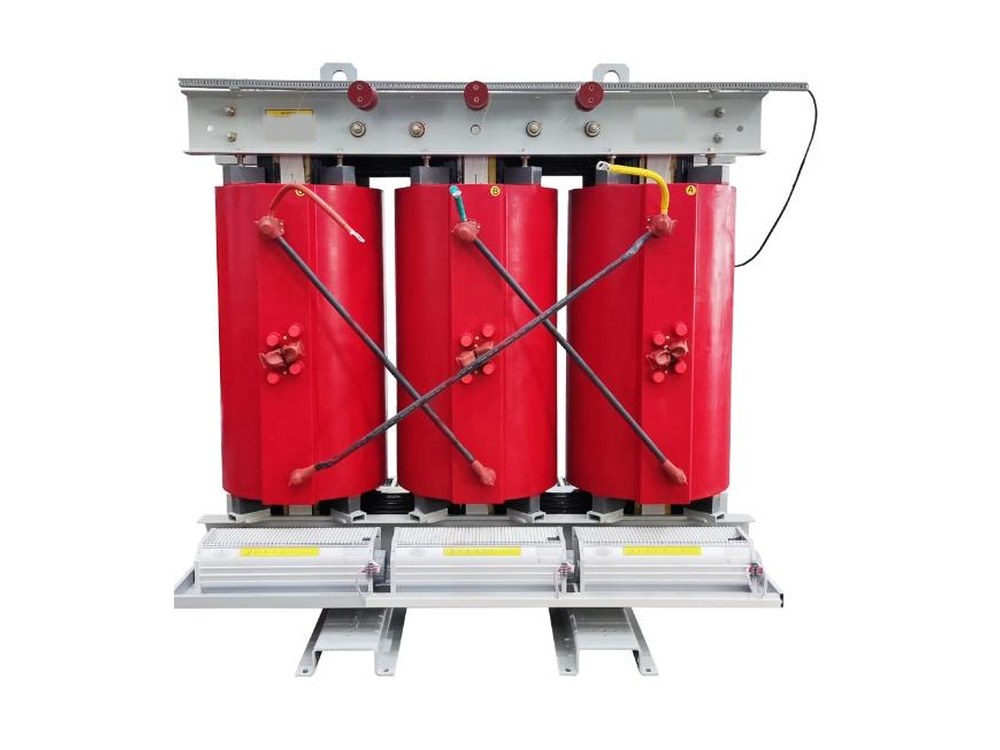

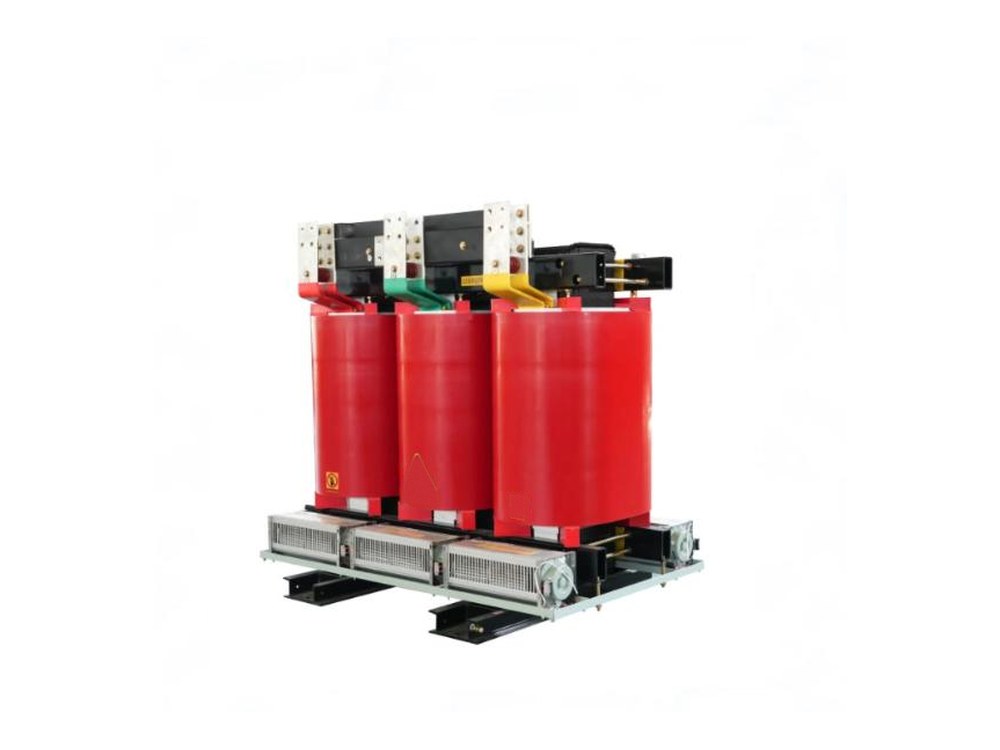

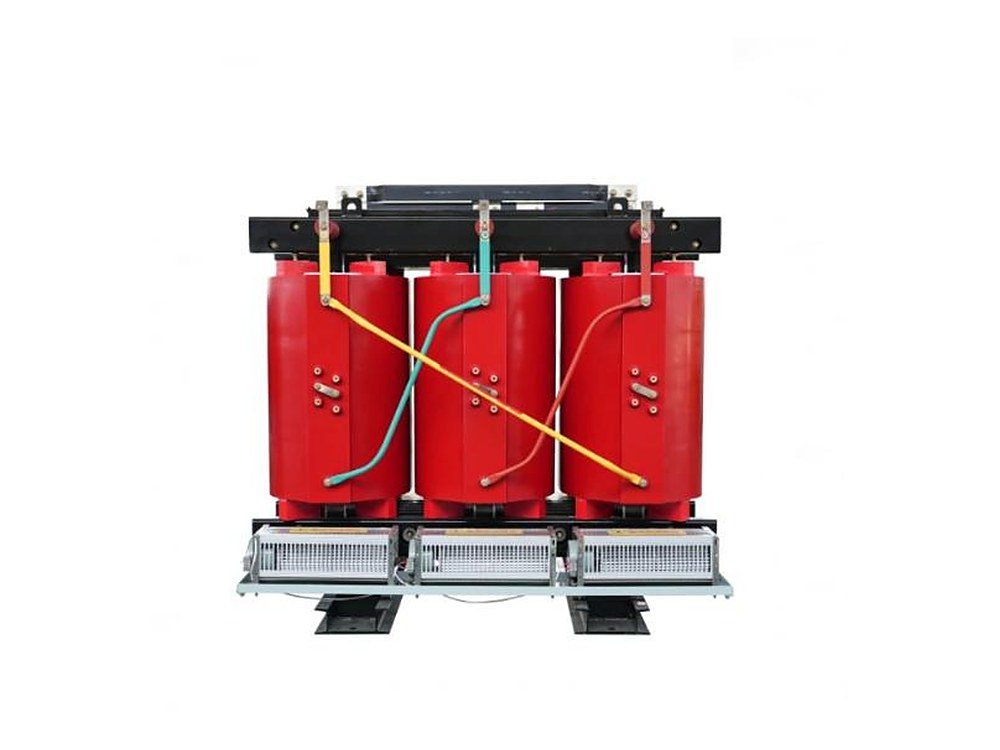

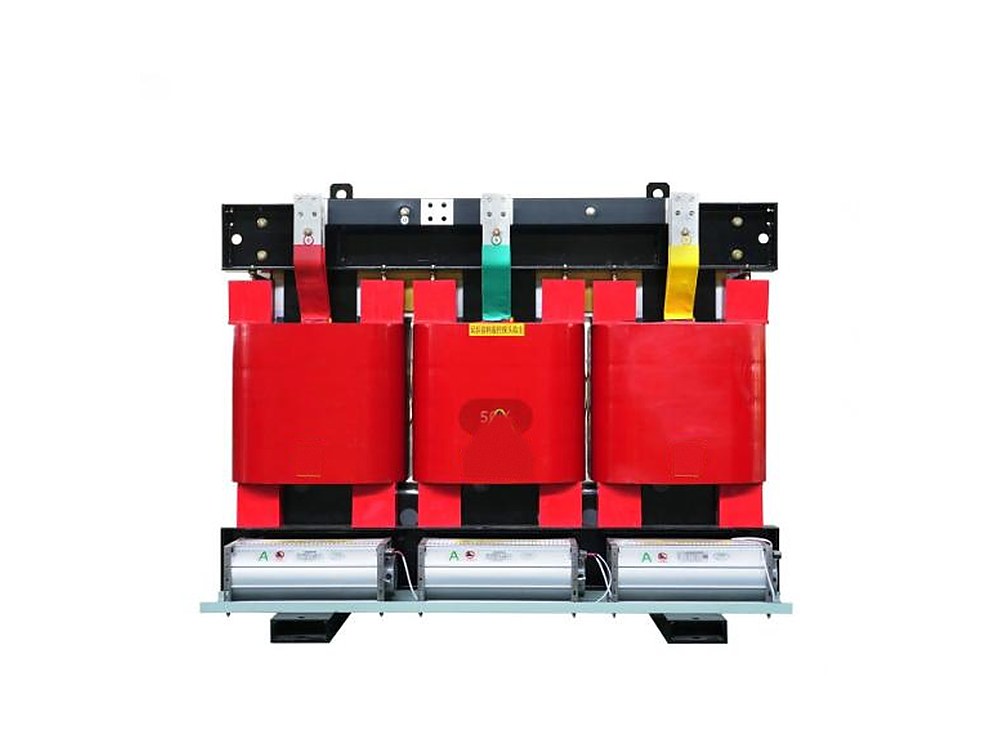

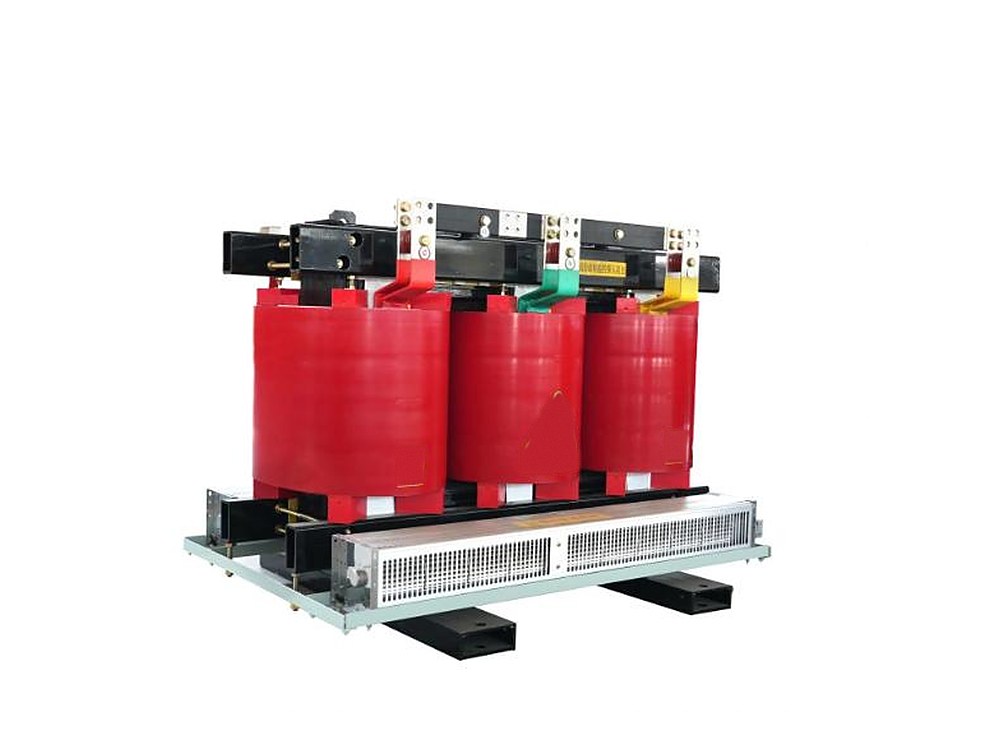

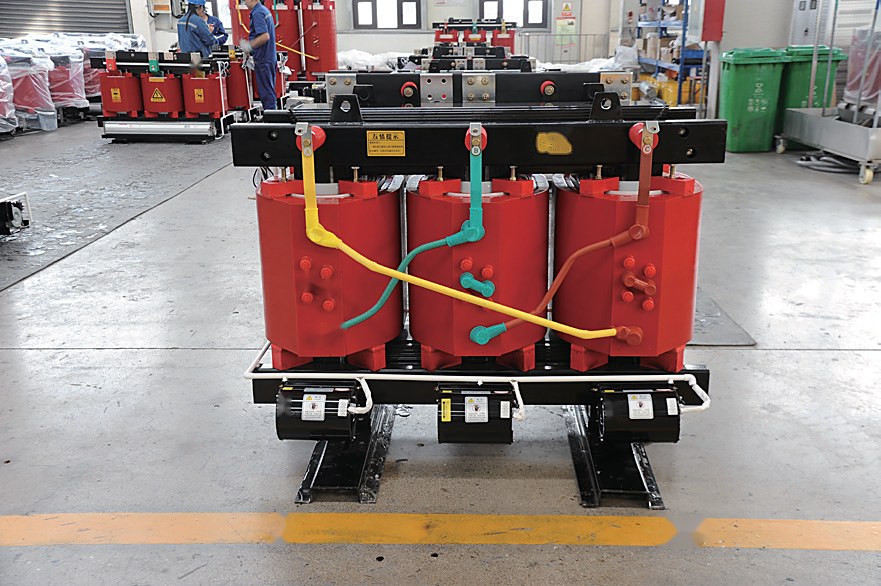

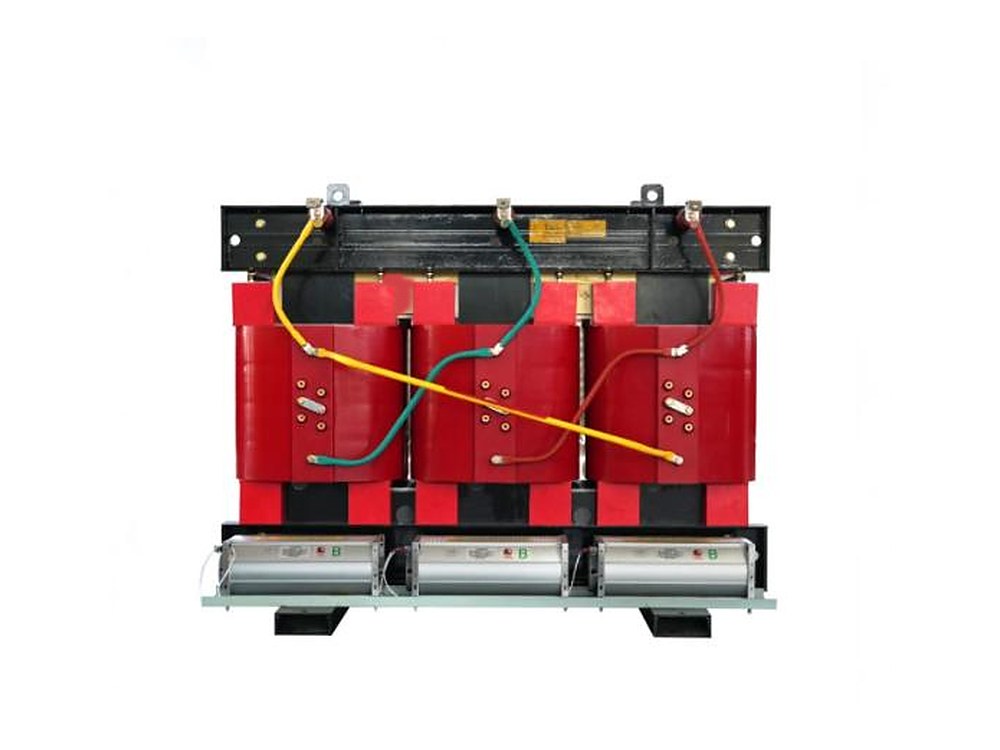

Сухие трансформаторы 10 кВ
Литая изоляция без масла: для торговых центров, больниц, цехов и солнечных электростанций.
Открыть в каталоге

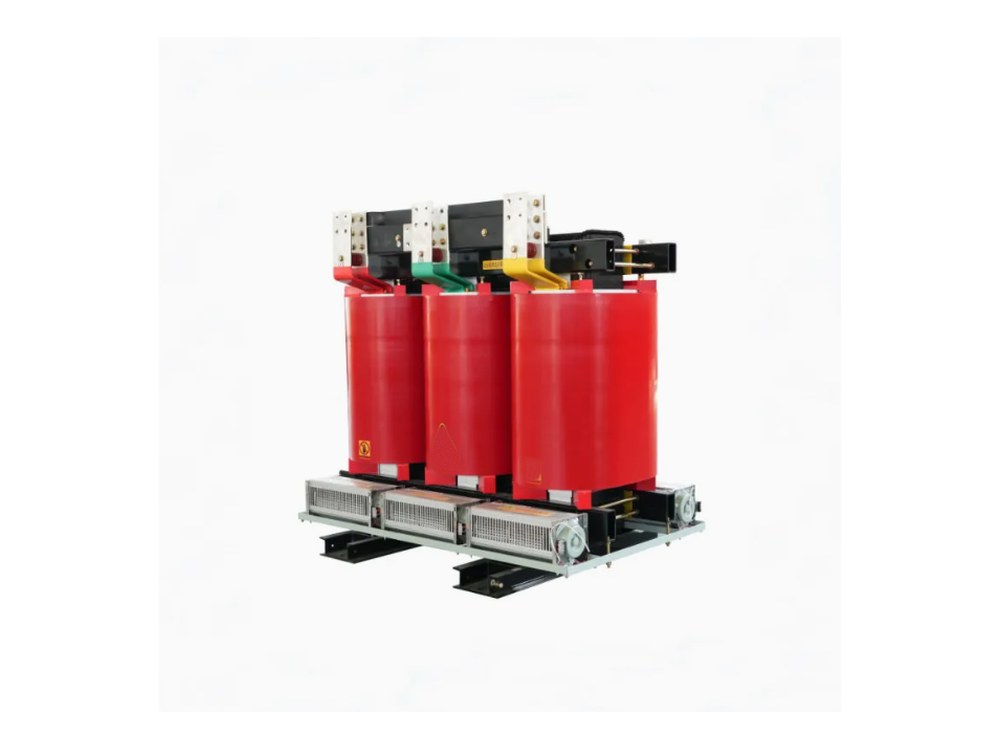

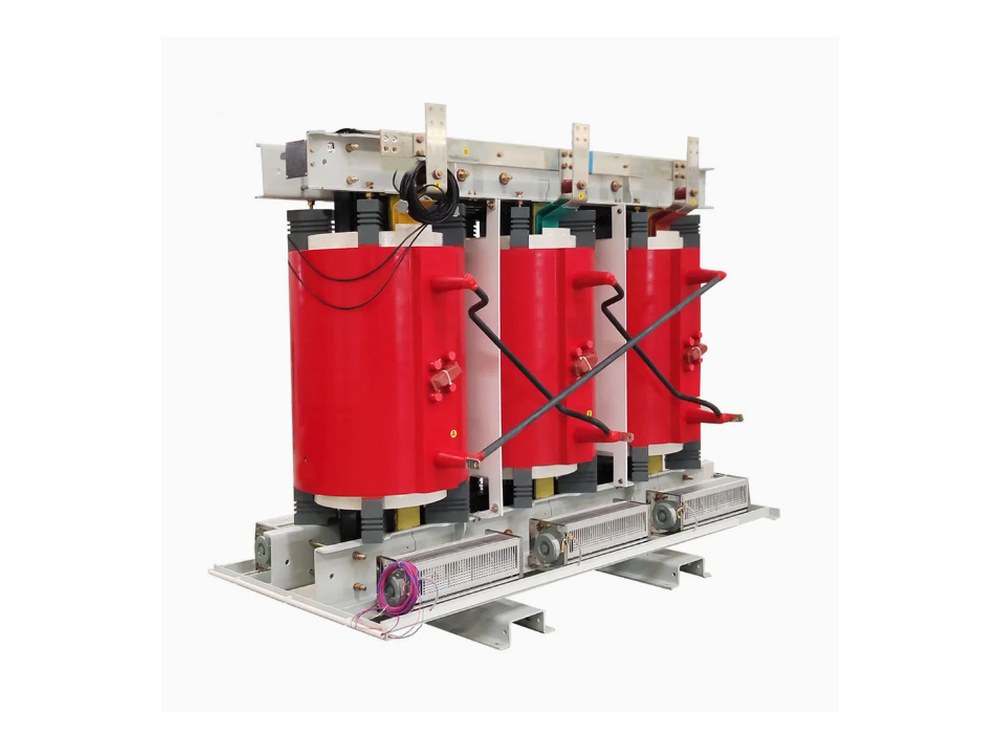

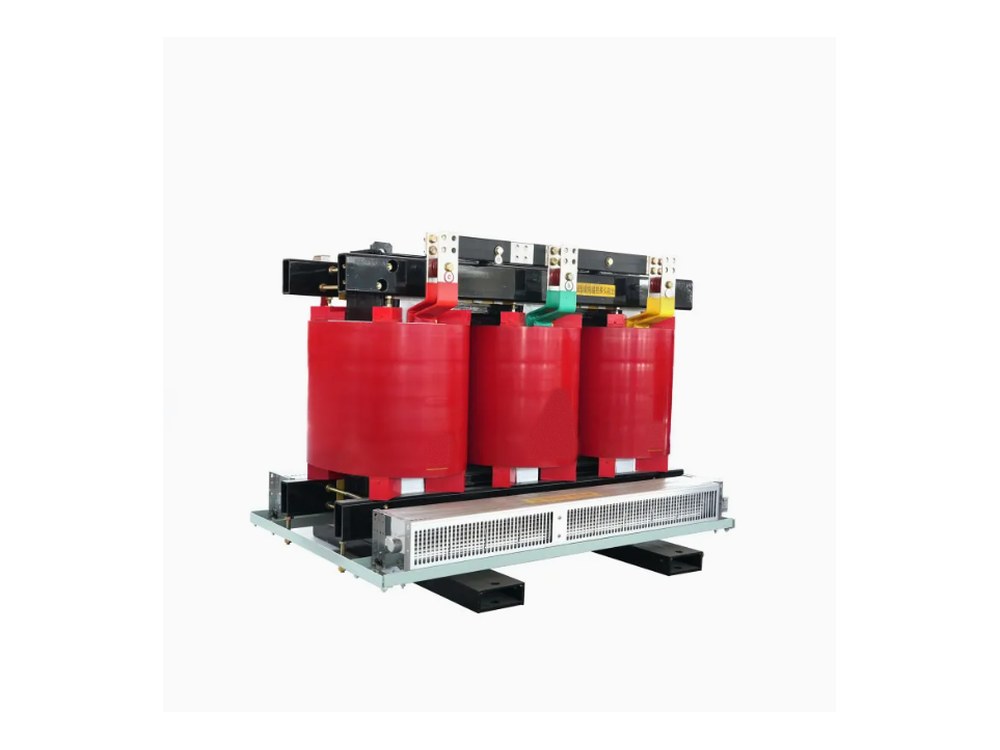

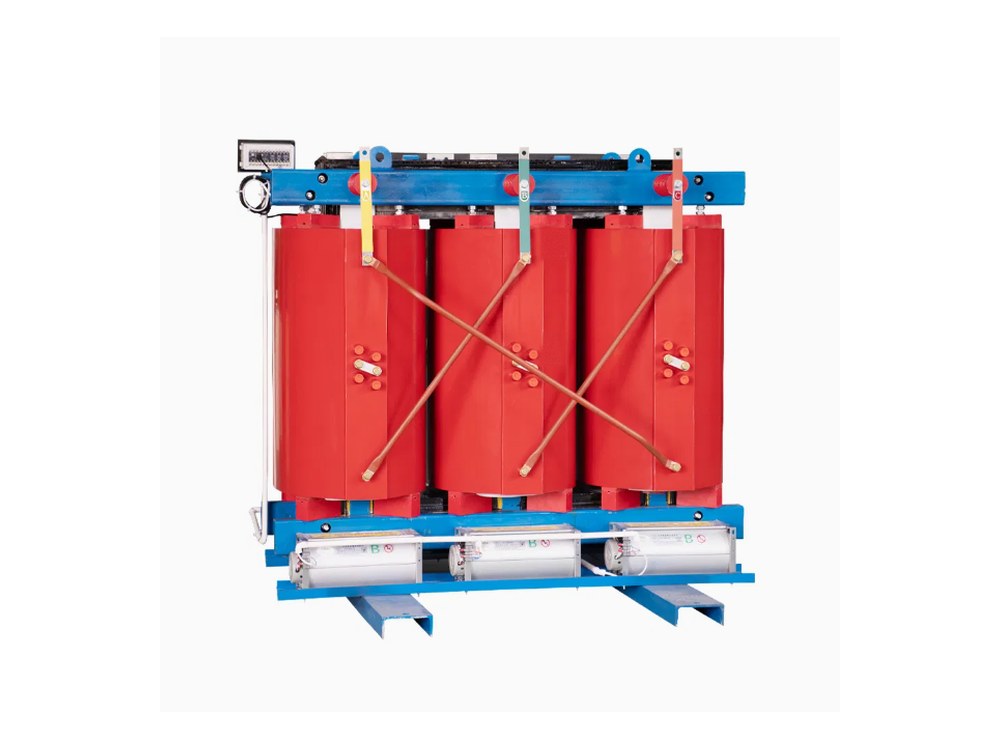

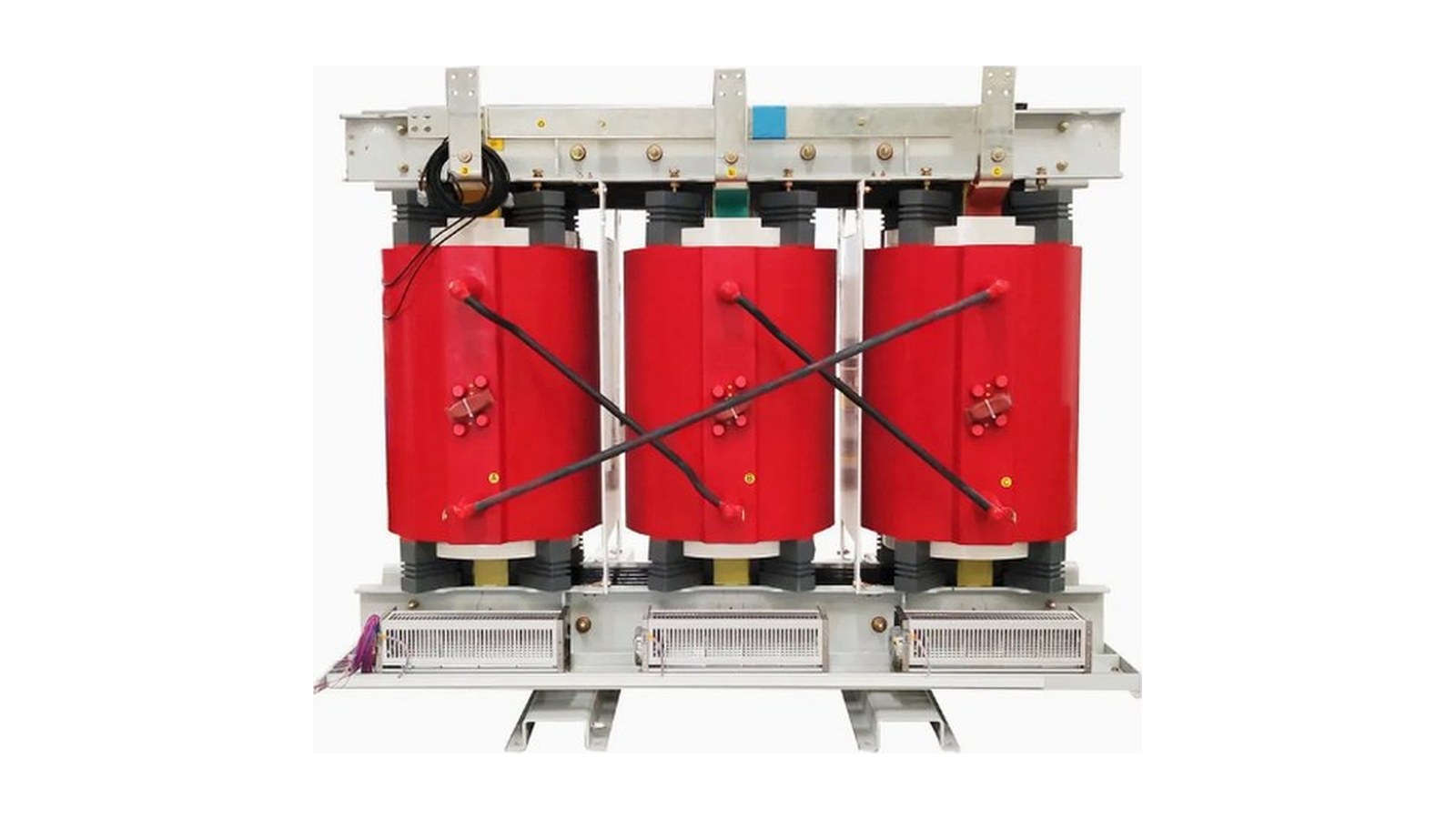

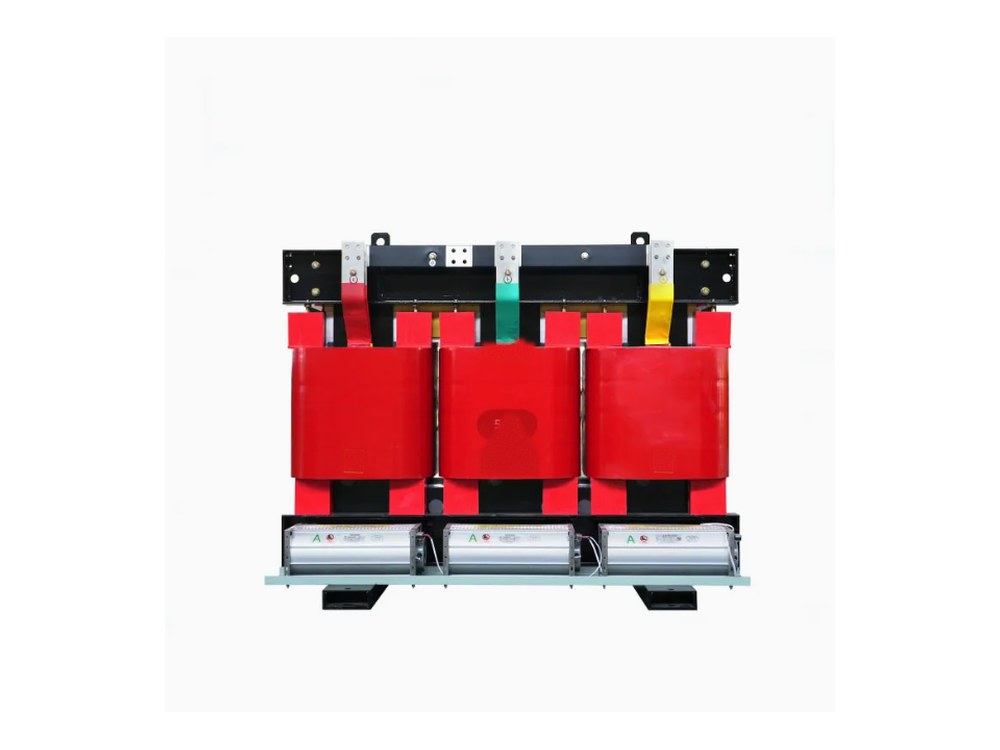

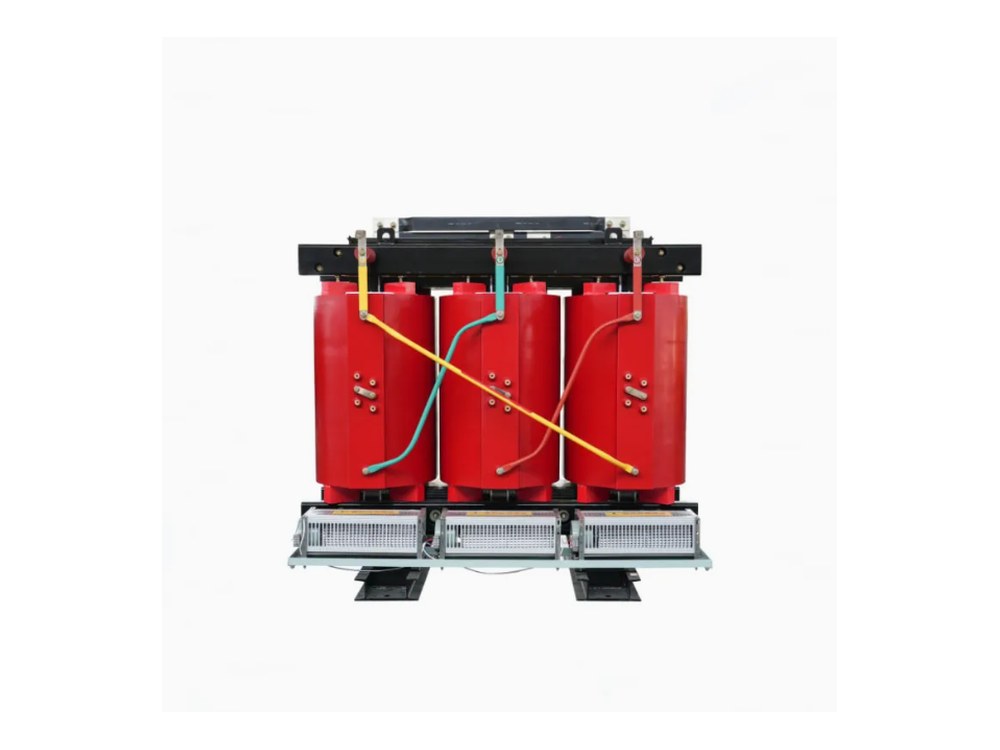

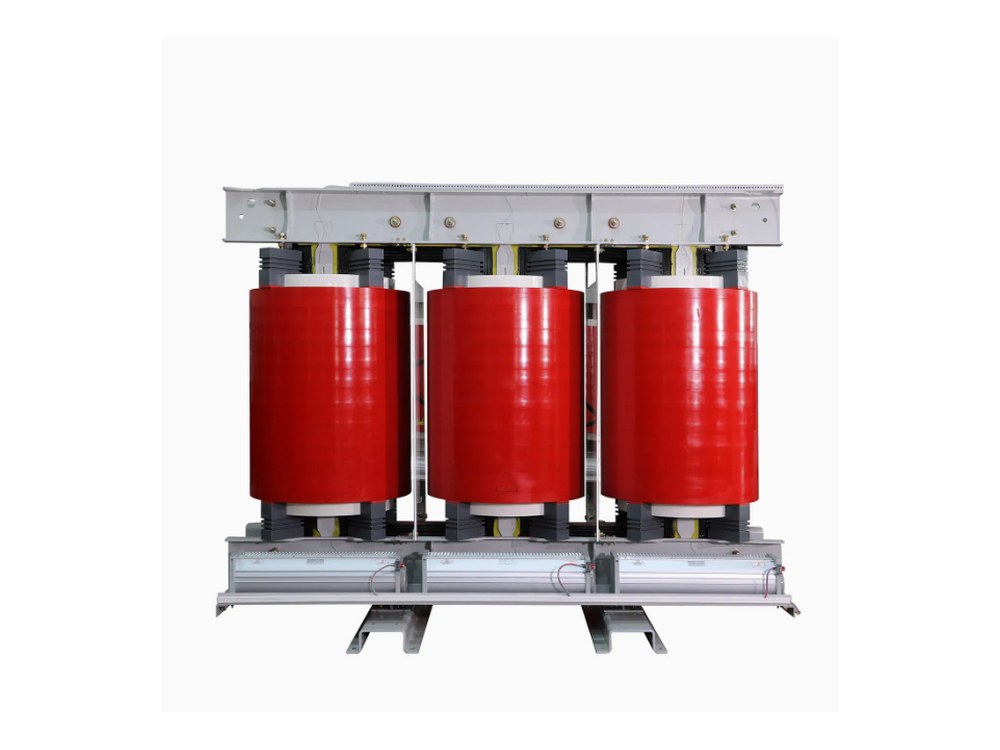

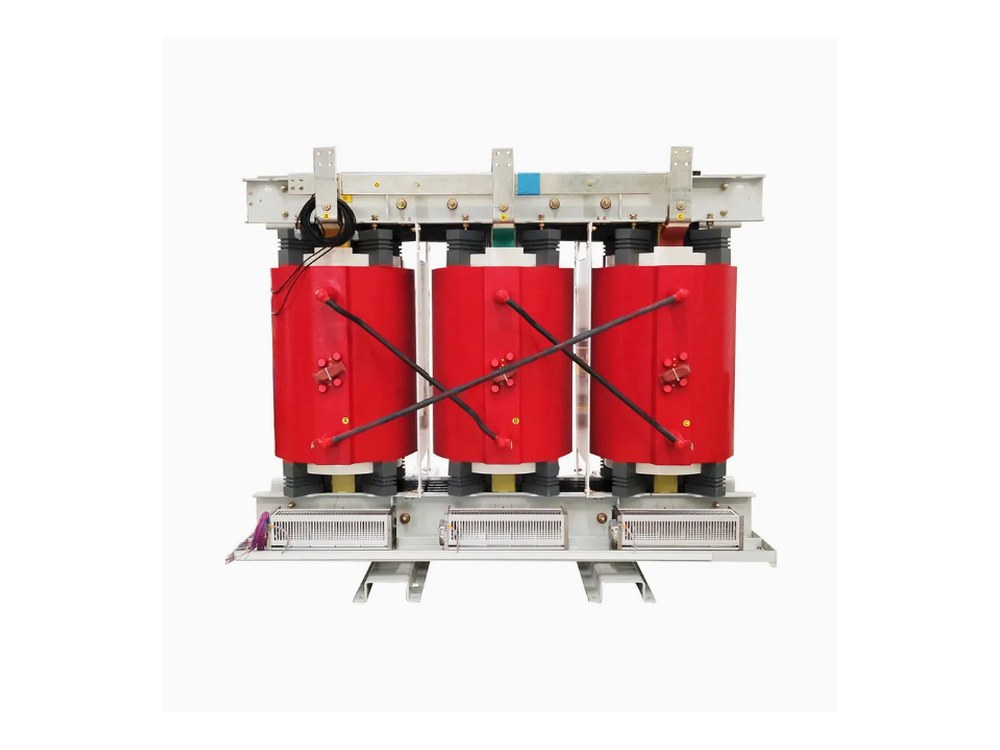

Сухие трансформаторы 20 кВ
Сухие трансформаторы класса 20 кВ, от 30 до 2500 кВА.
Открыть в каталоге

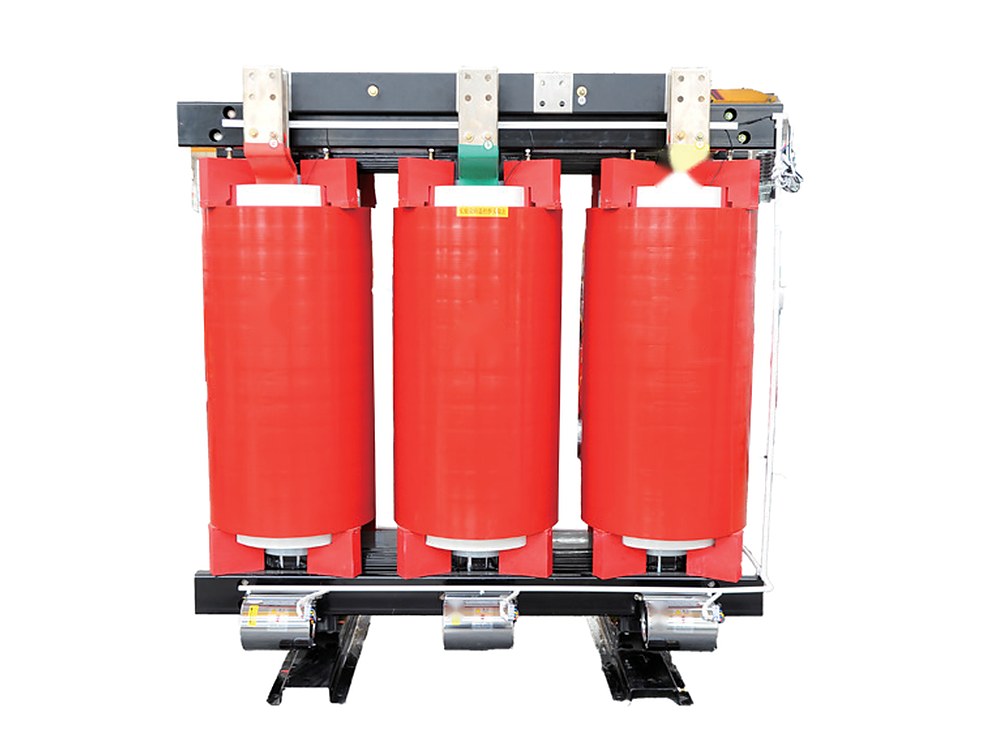

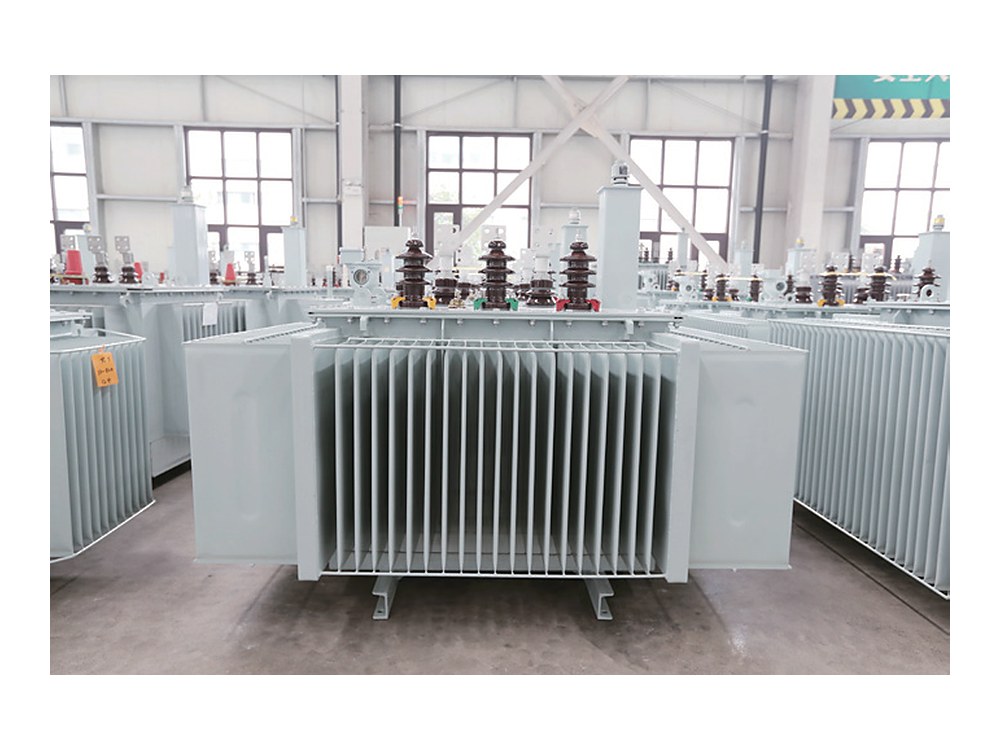

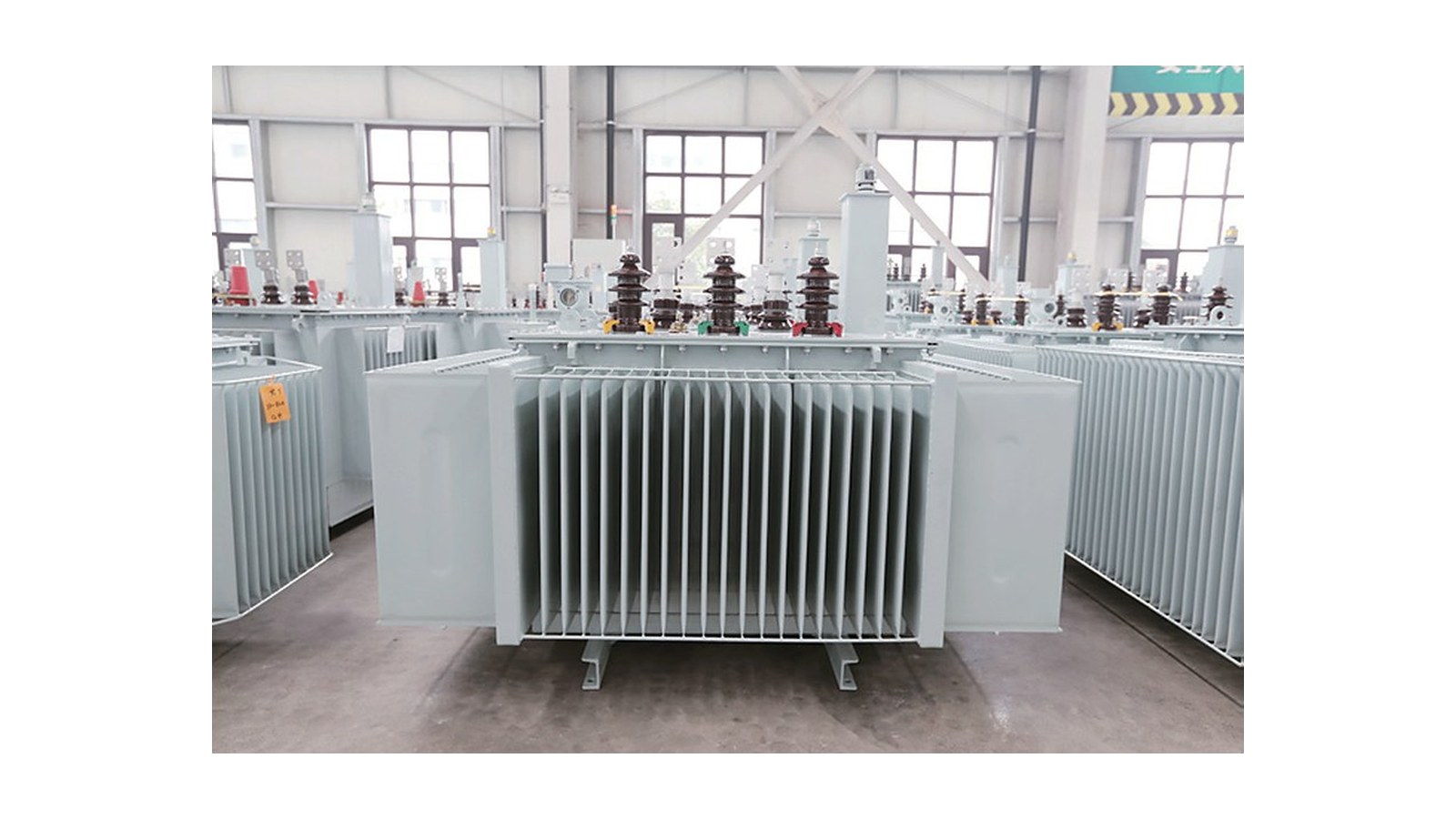

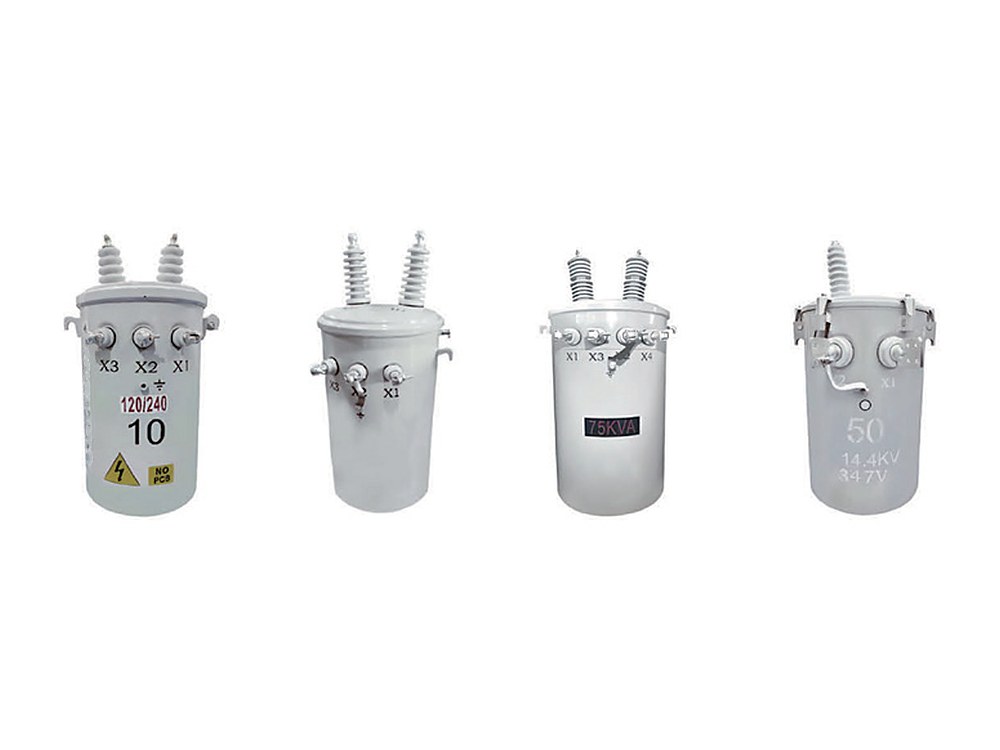

Аморфные и однофазные трансформаторы

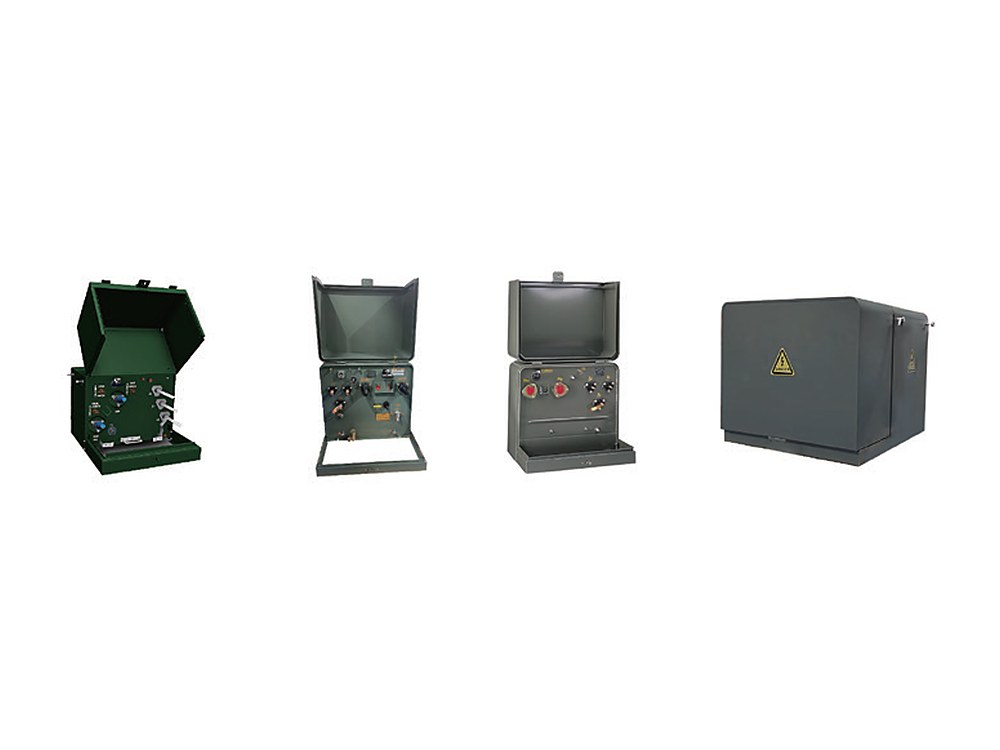

Аморфные масляный и сухой, однофазные киосковый и столбовой трансформаторы.
Открыть в каталоге

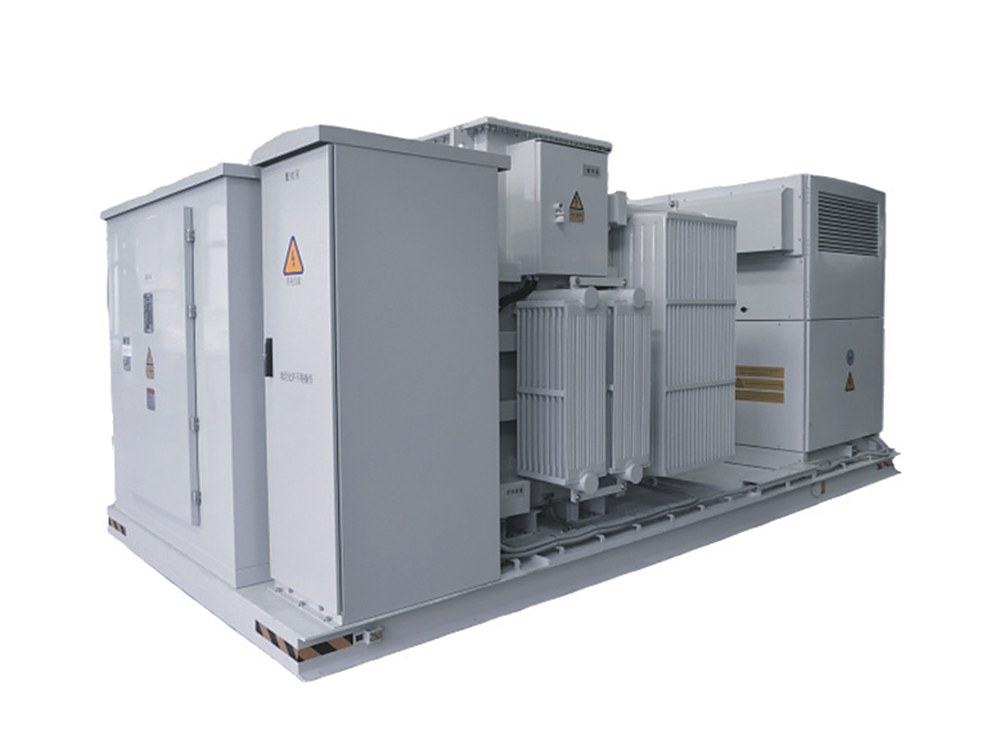

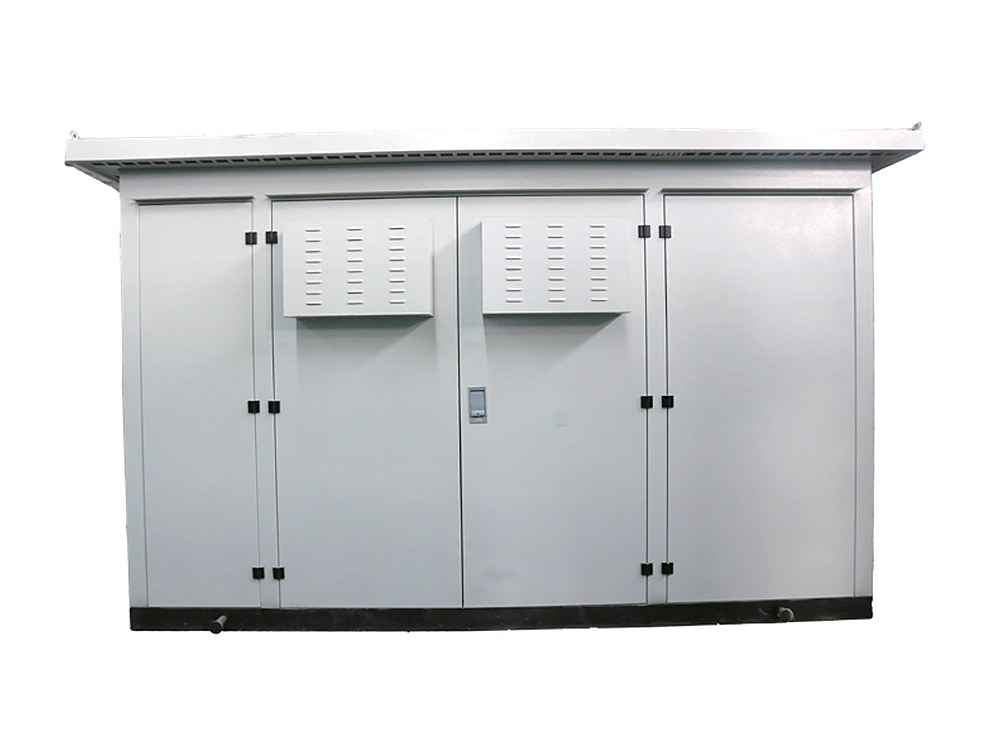

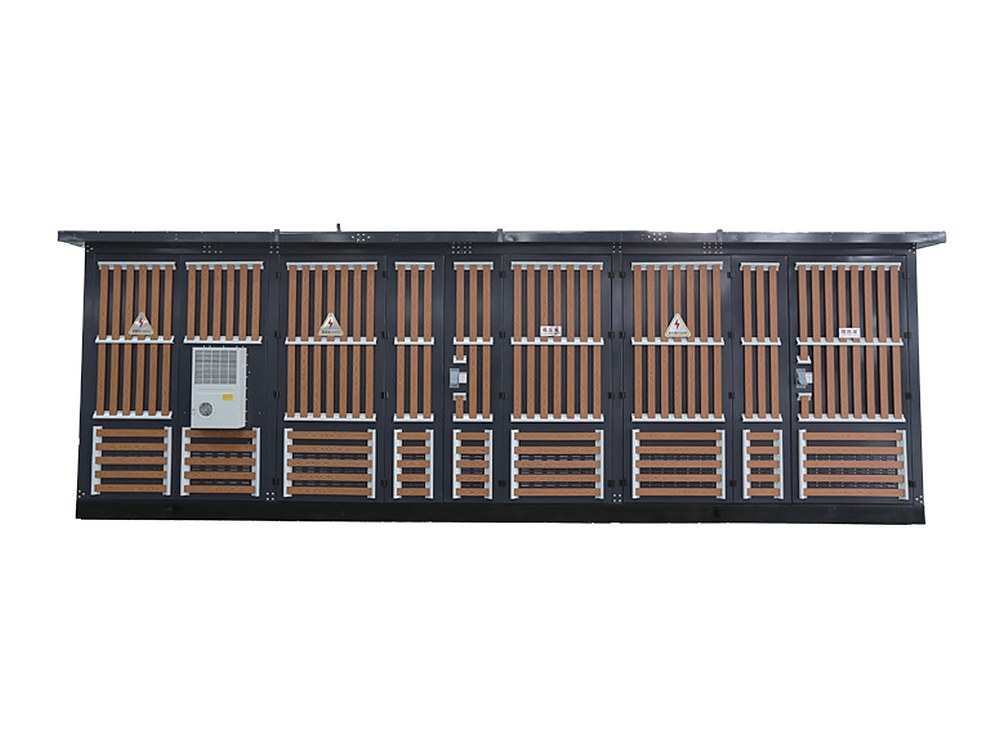

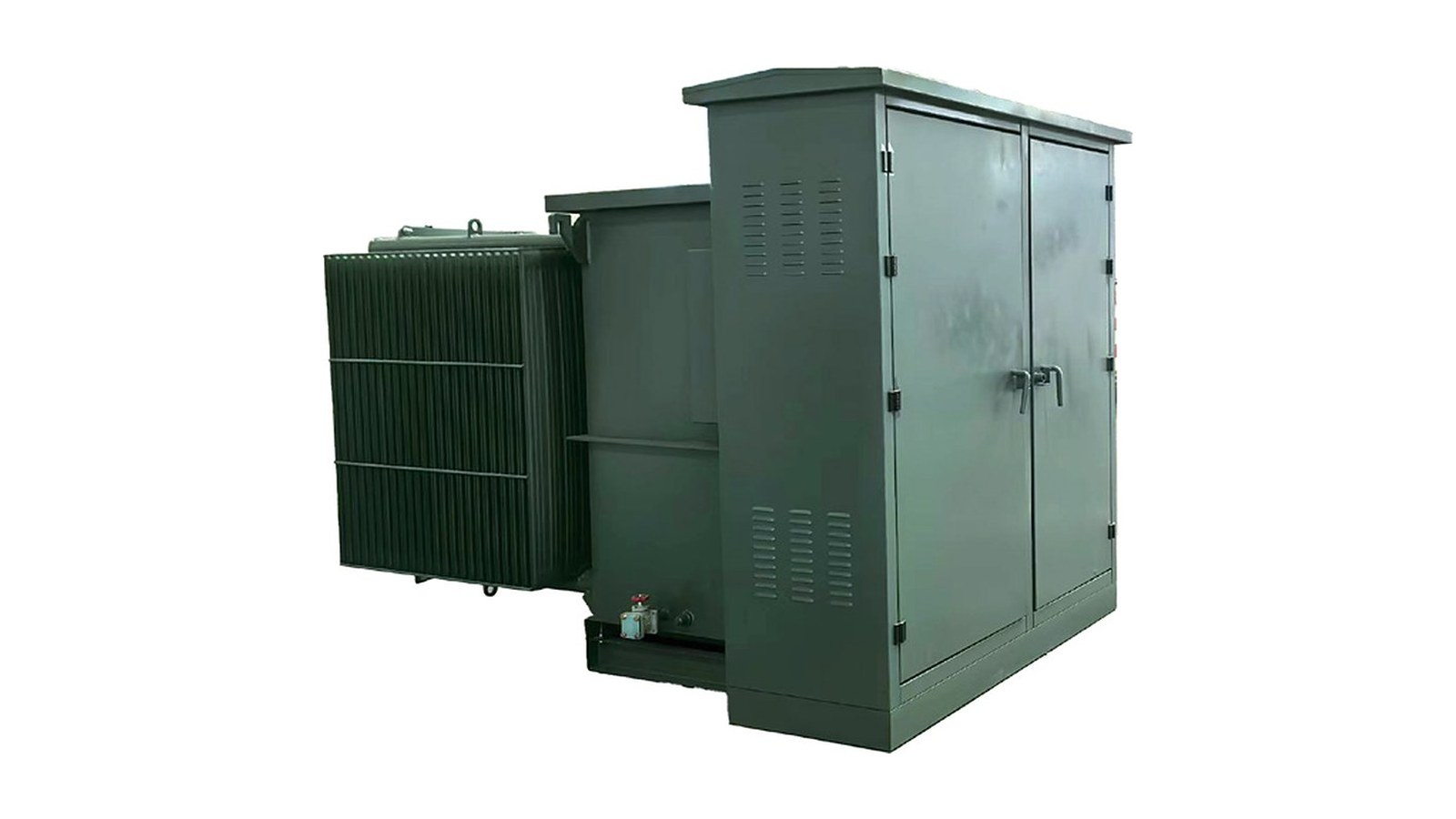

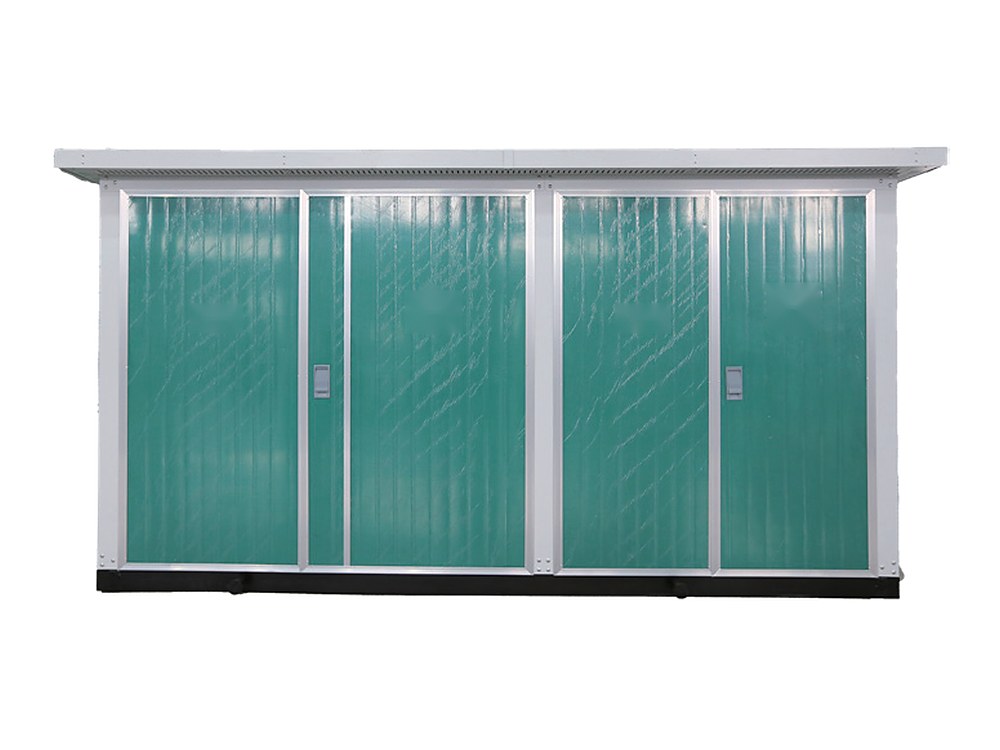

Комплектные подстанции

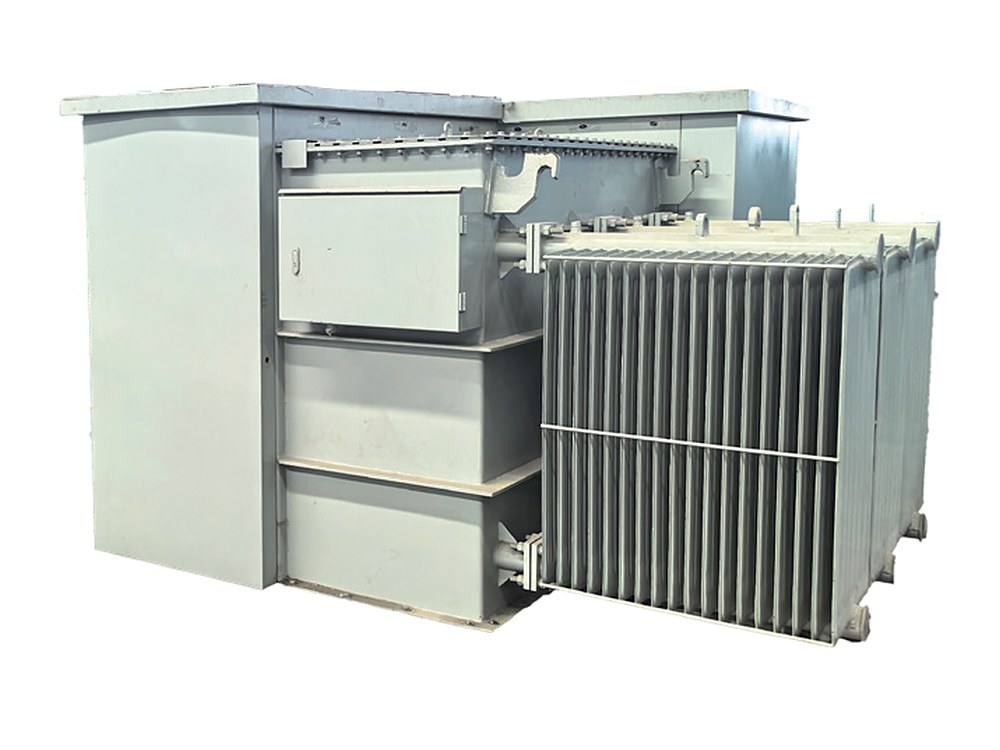

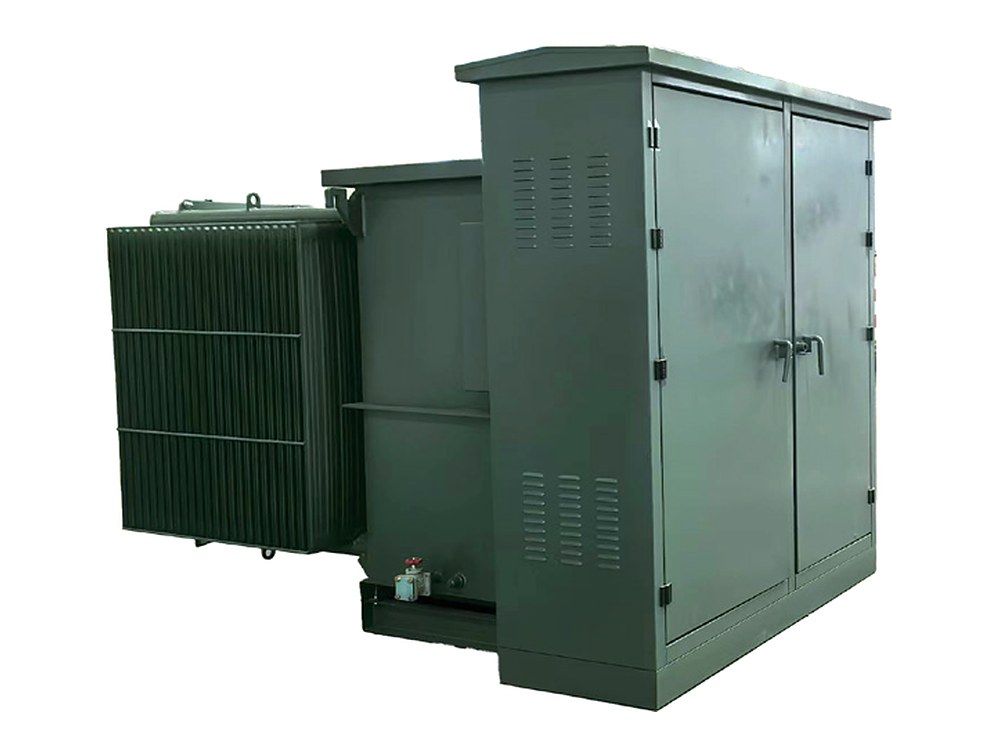

Готовые блоки: корпус, трансформатор и РУ собраны на заводе, на площадке остаются монтаж и подключение.
Открыть в каталоге

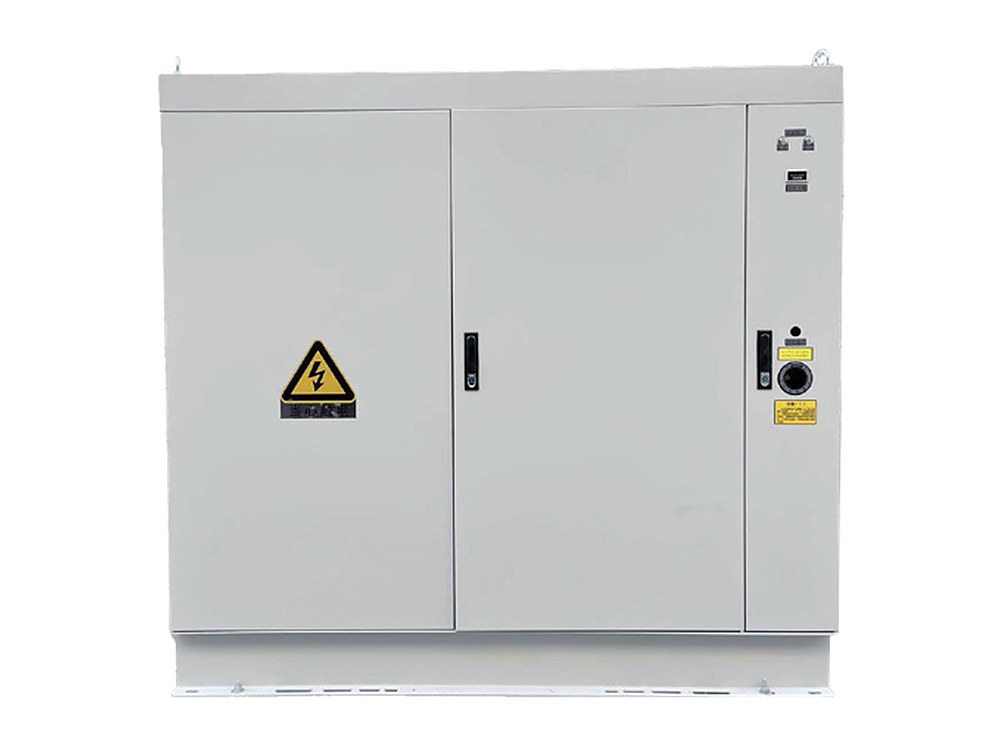

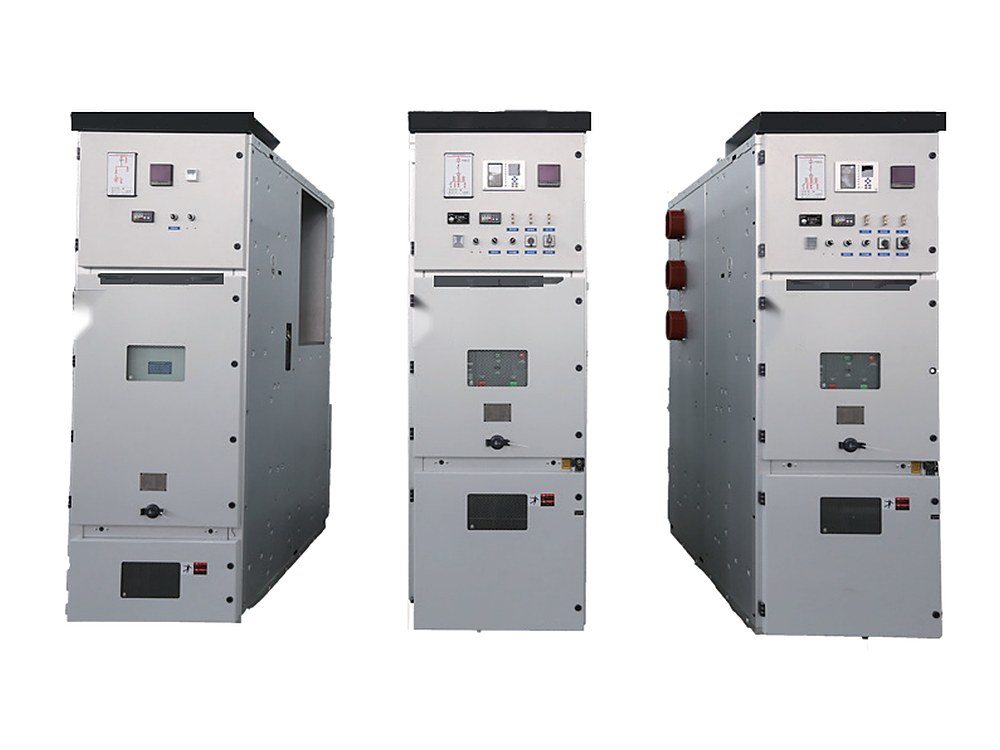

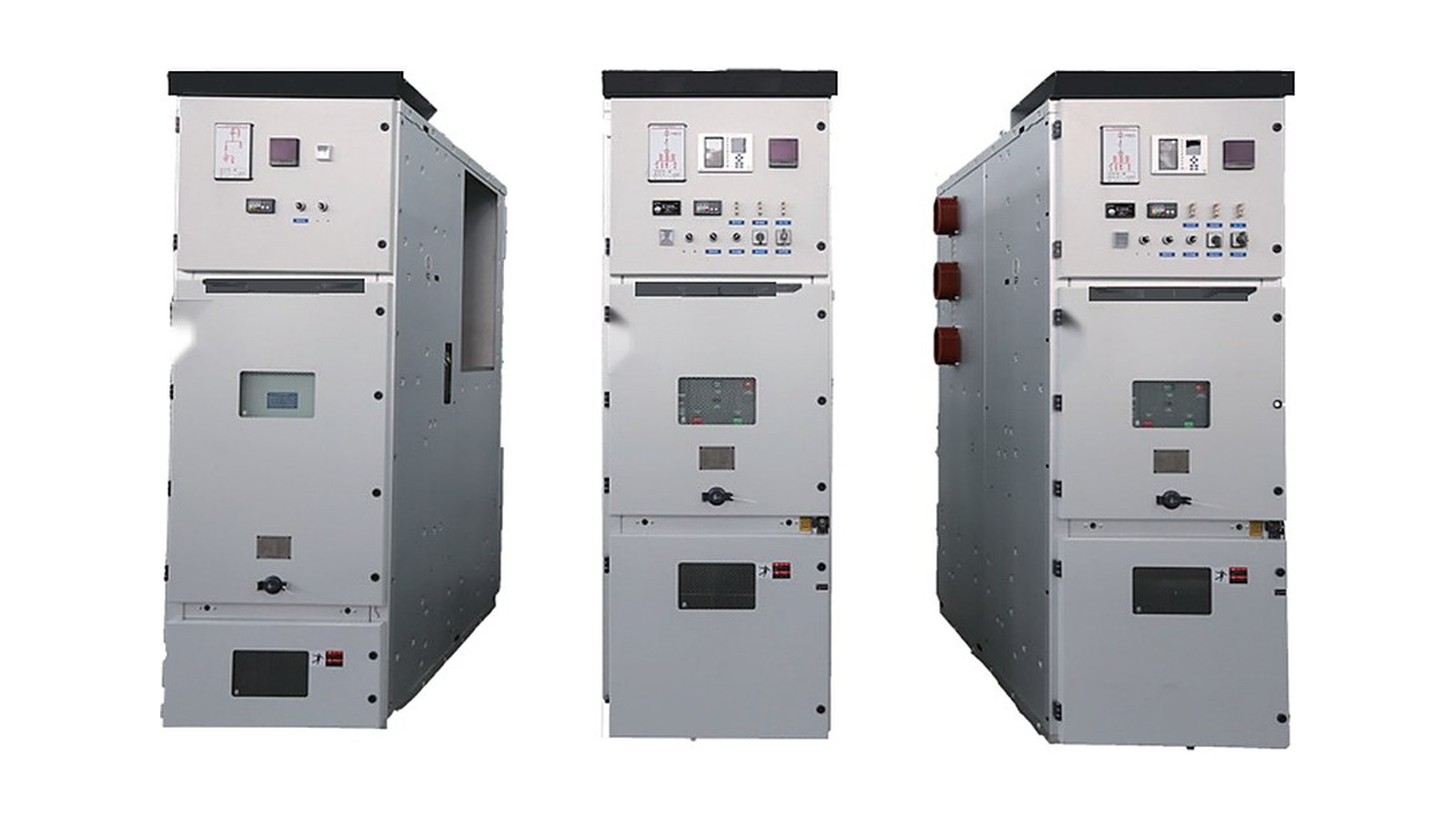

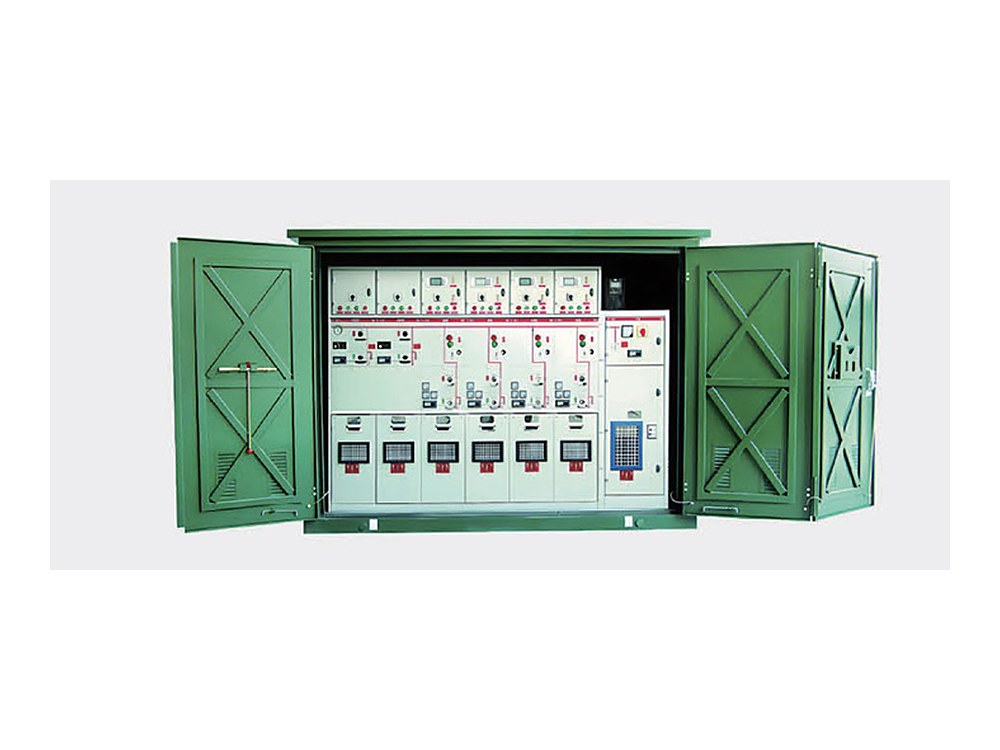

Распределительные устройства

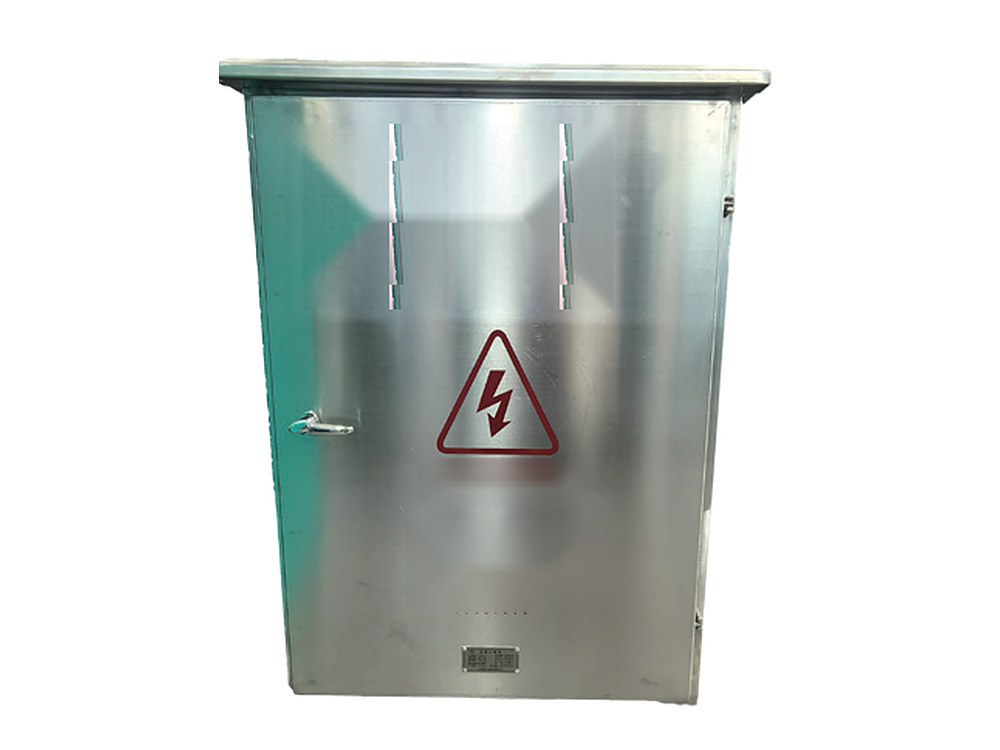

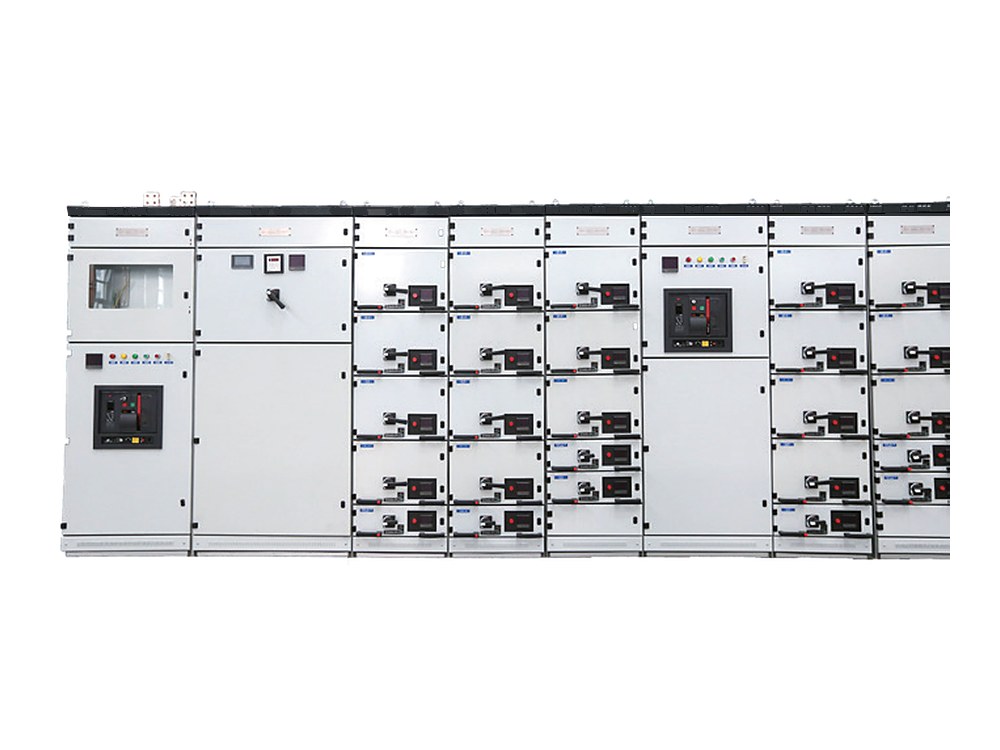

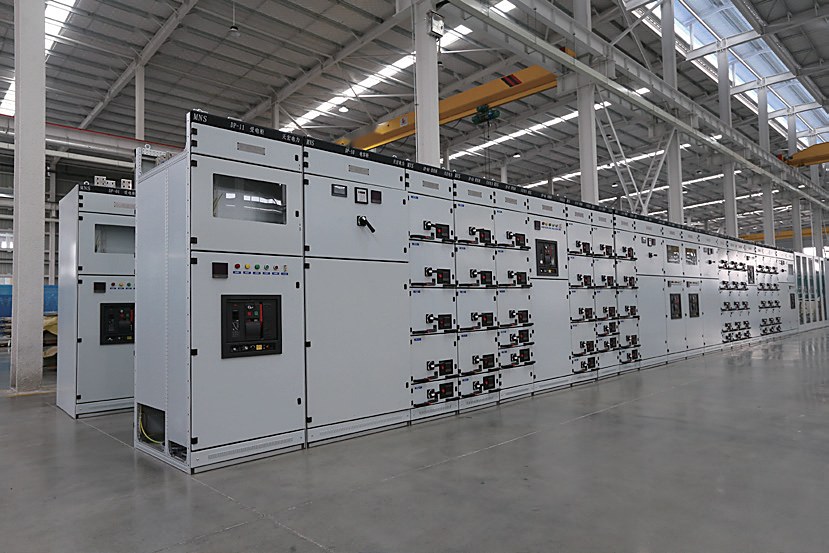

Высоковольтные и низковольтные шкафы, распределительный шкаф и кольцевая ячейка.
Открыть в каталоге

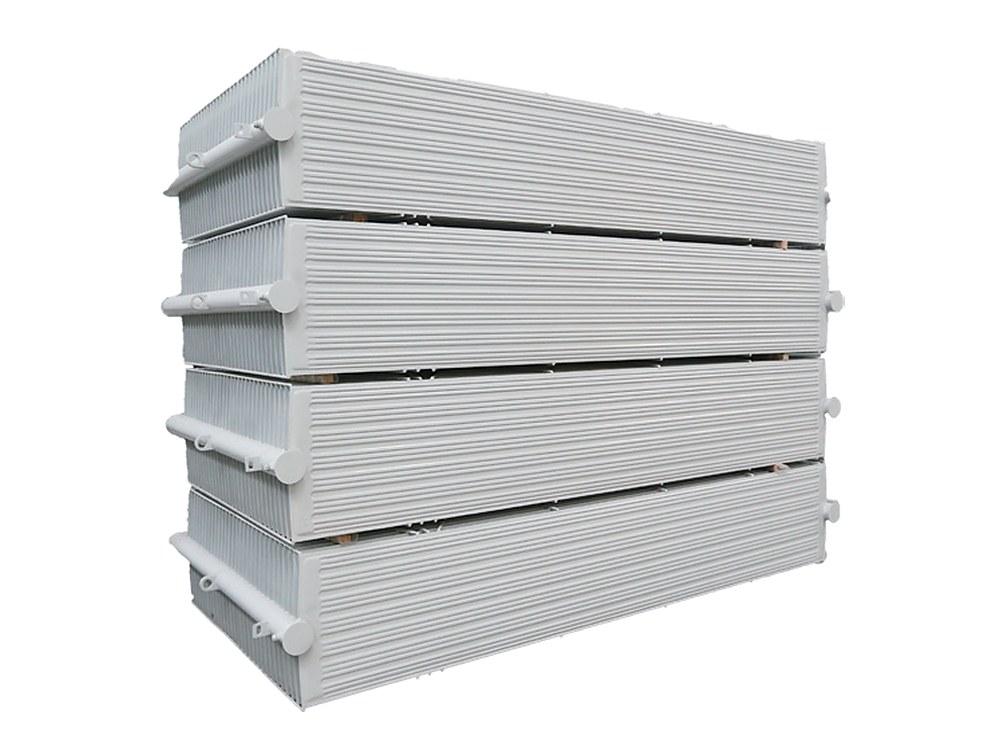

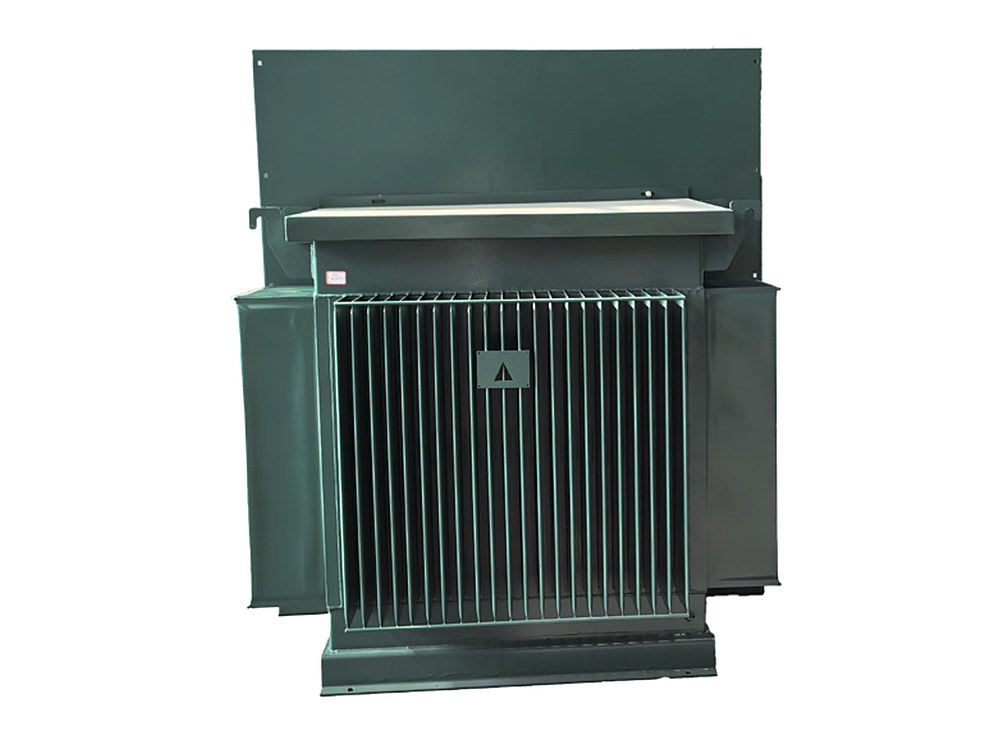

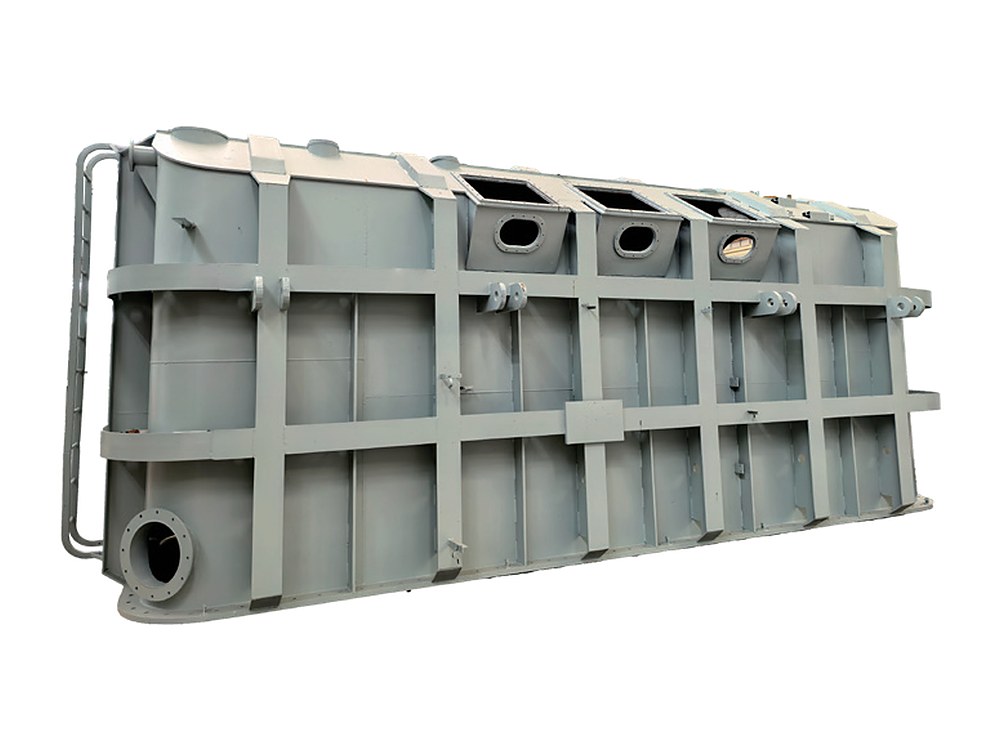

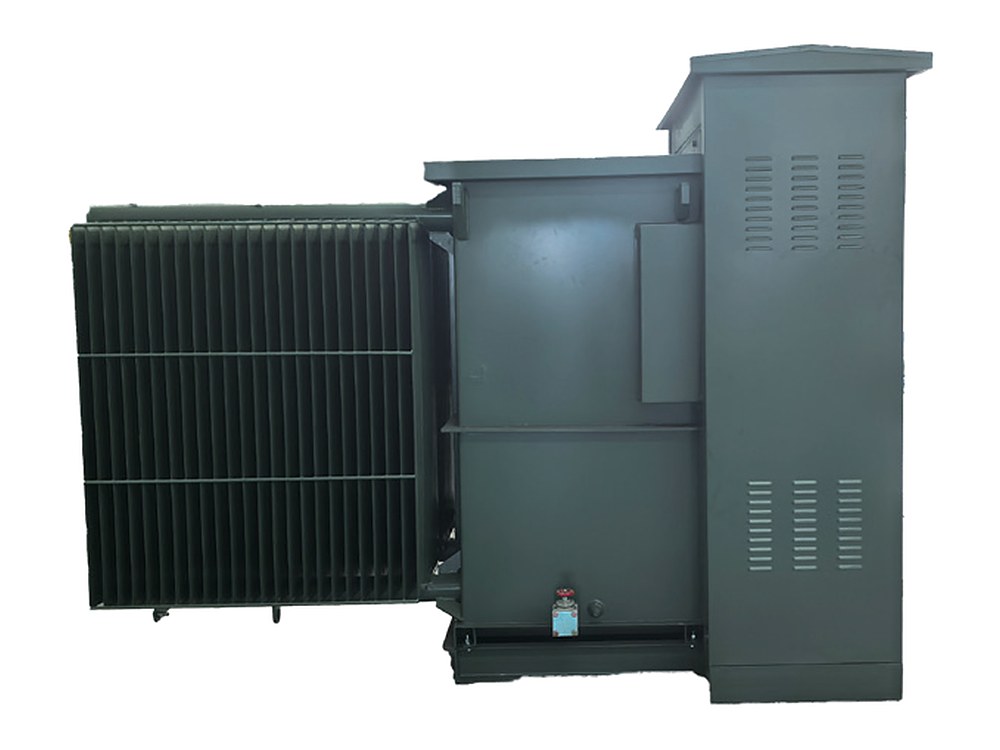

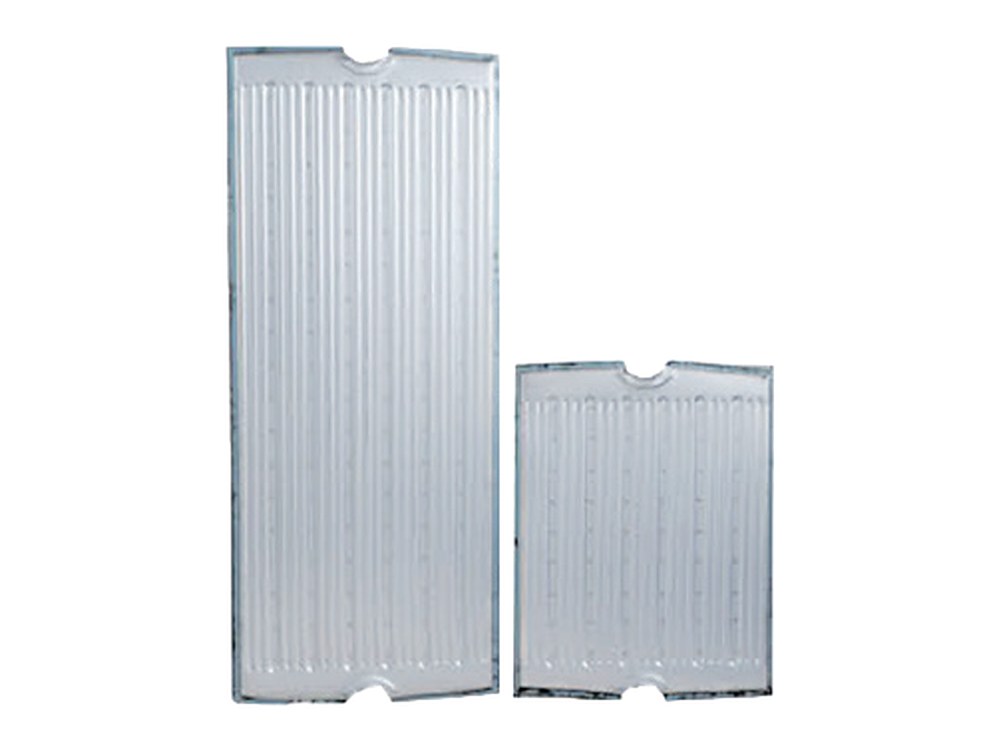

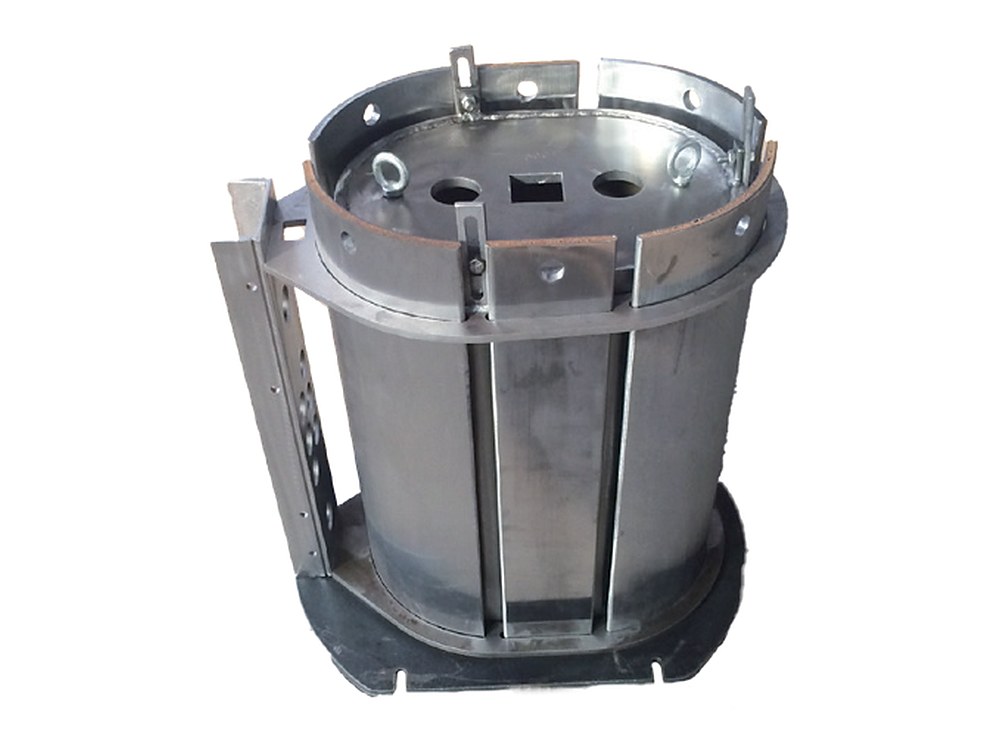

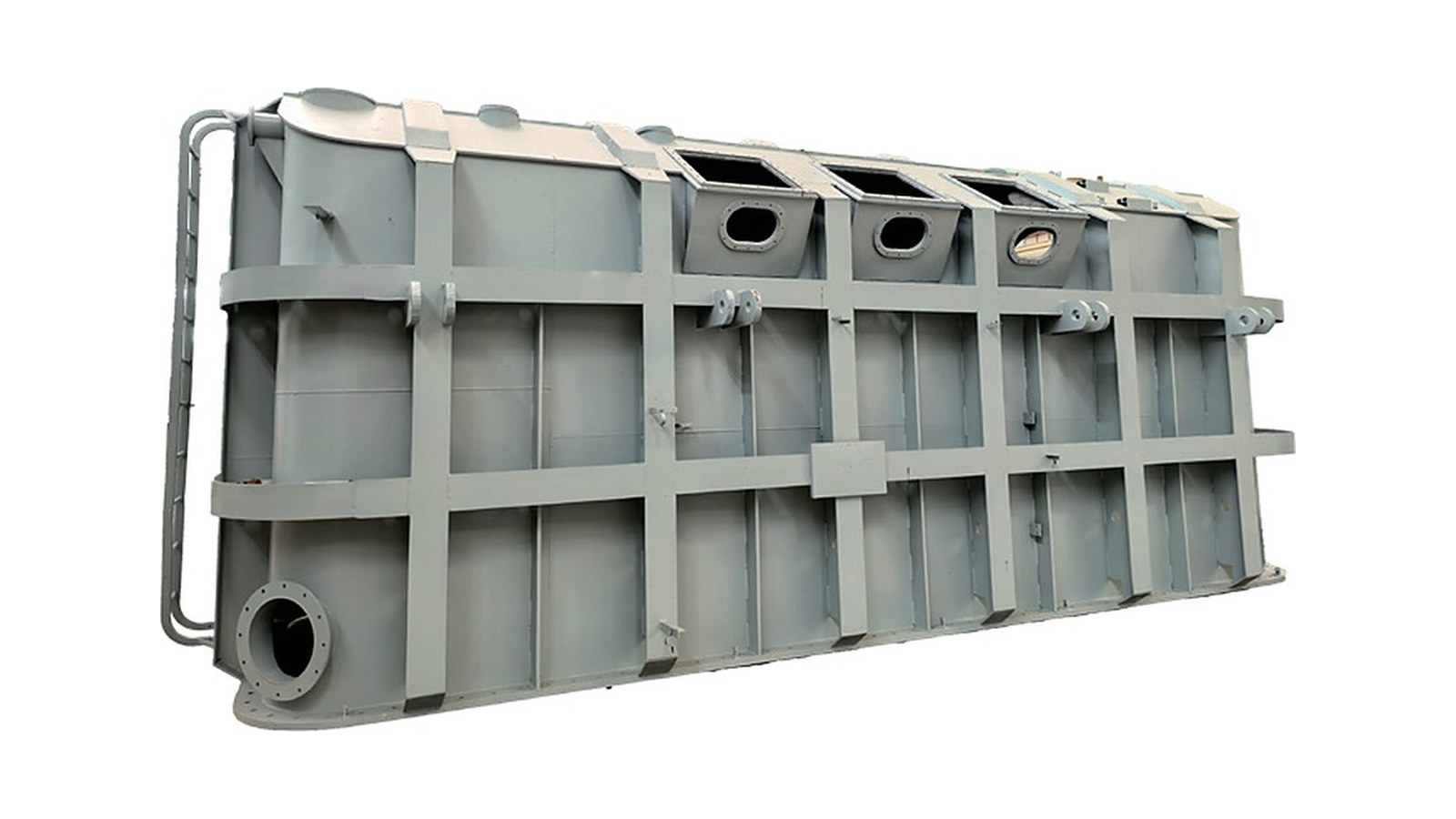

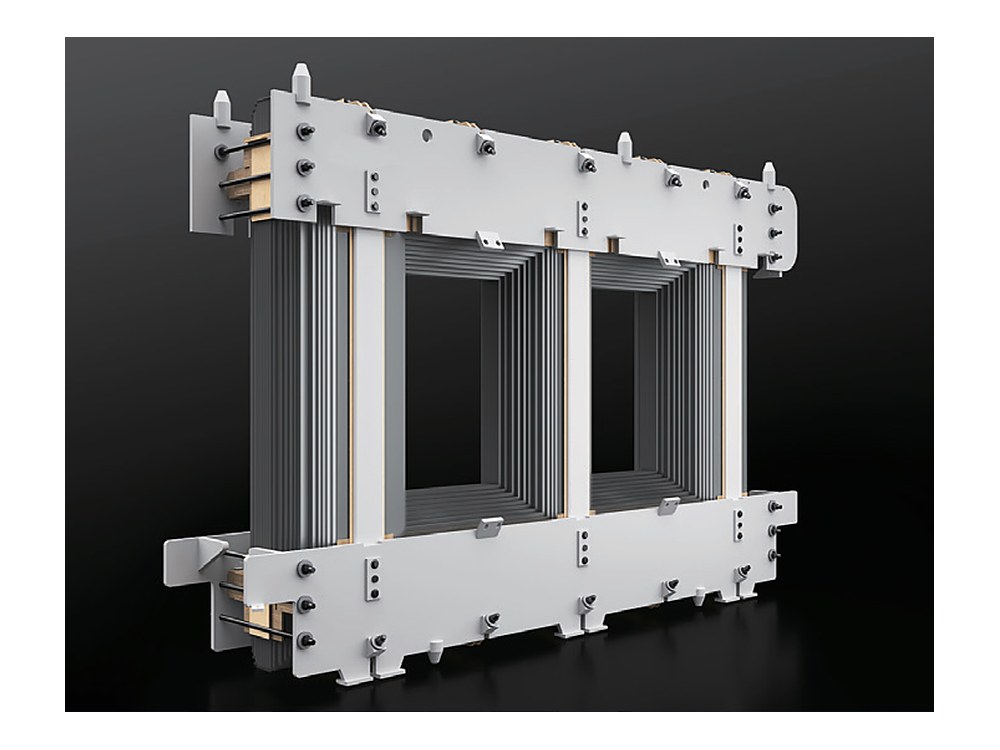

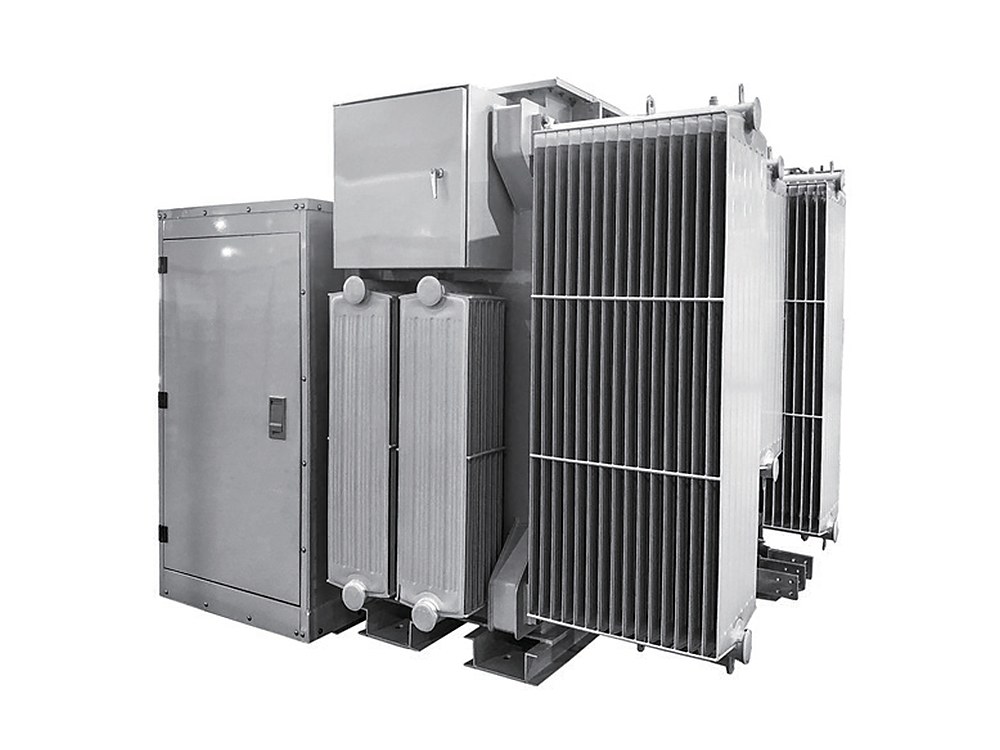

Баки, радиаторы, корпуса и заготовки

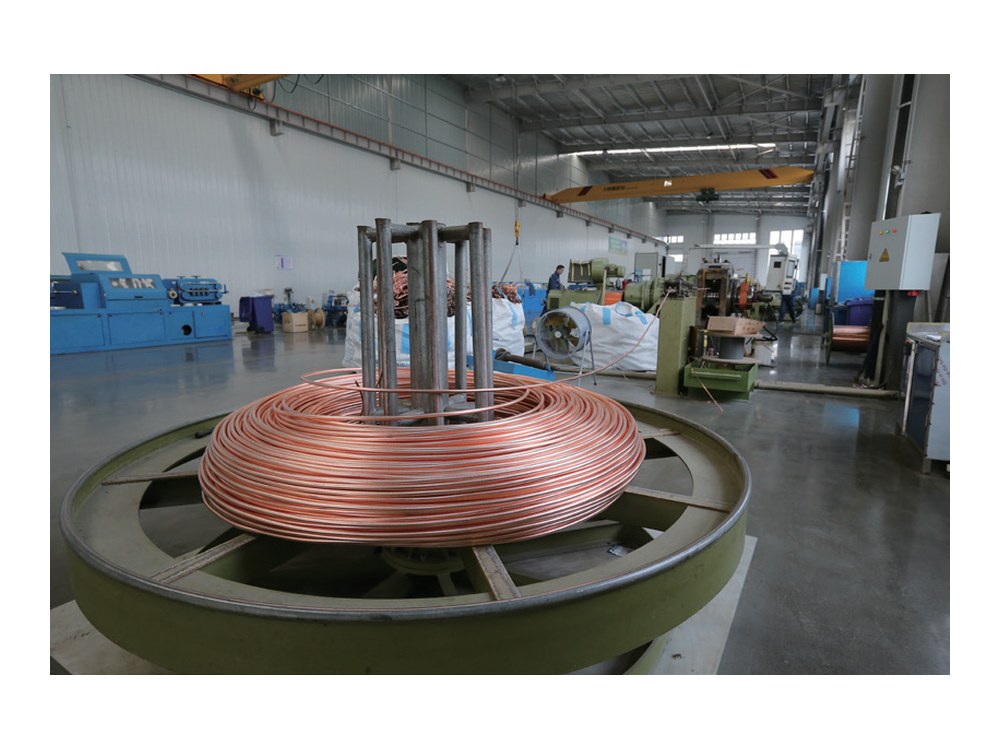

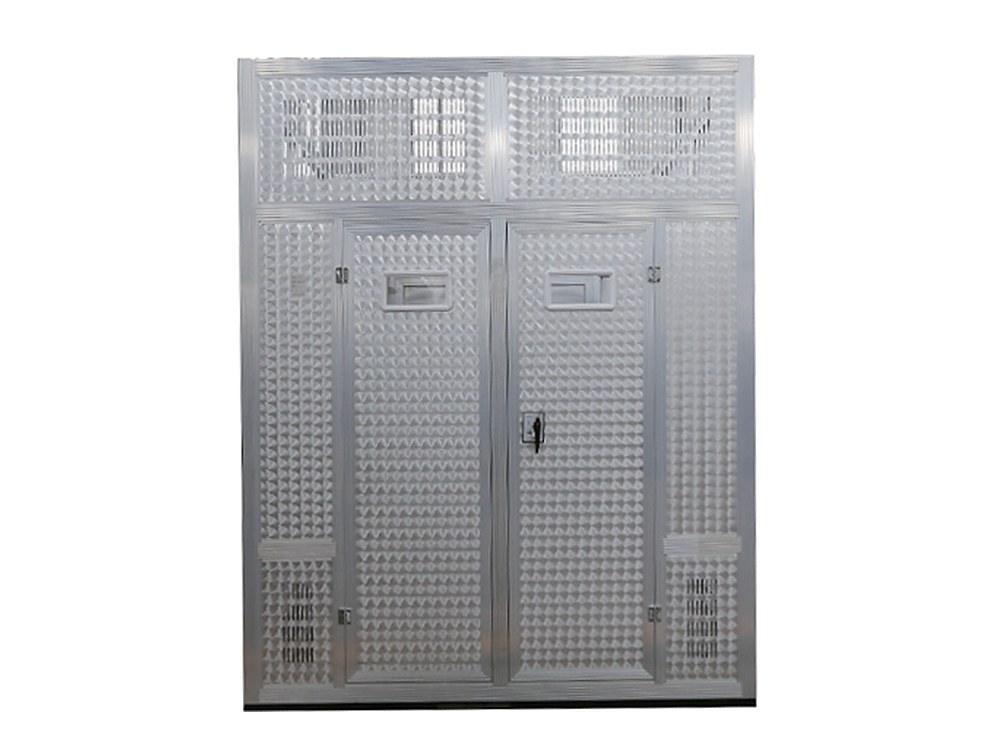

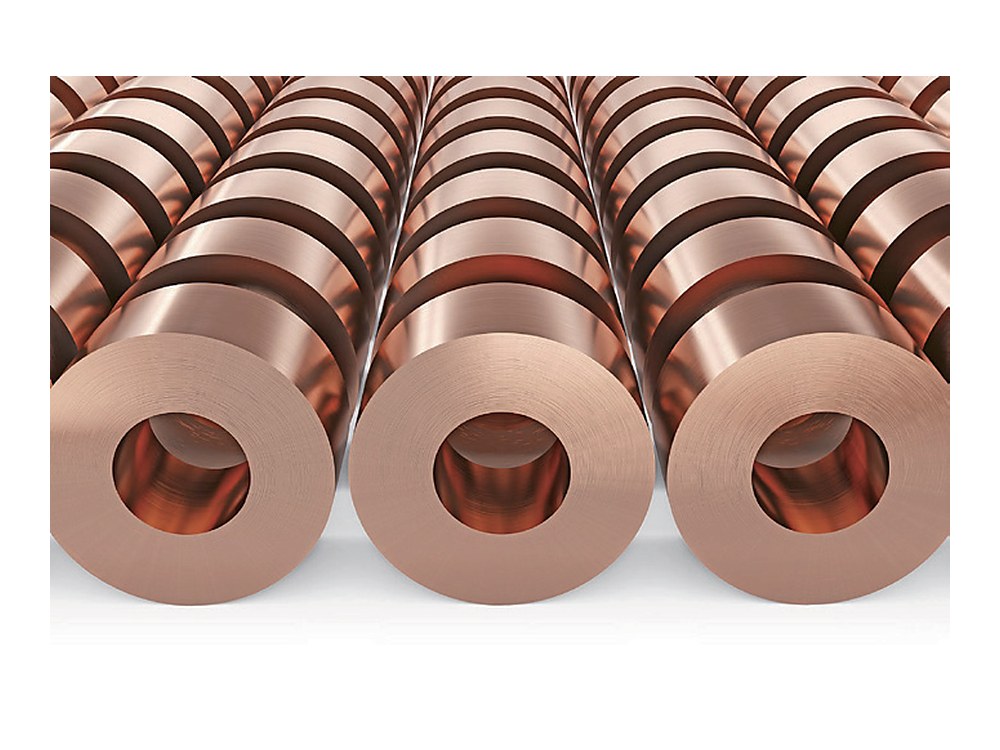

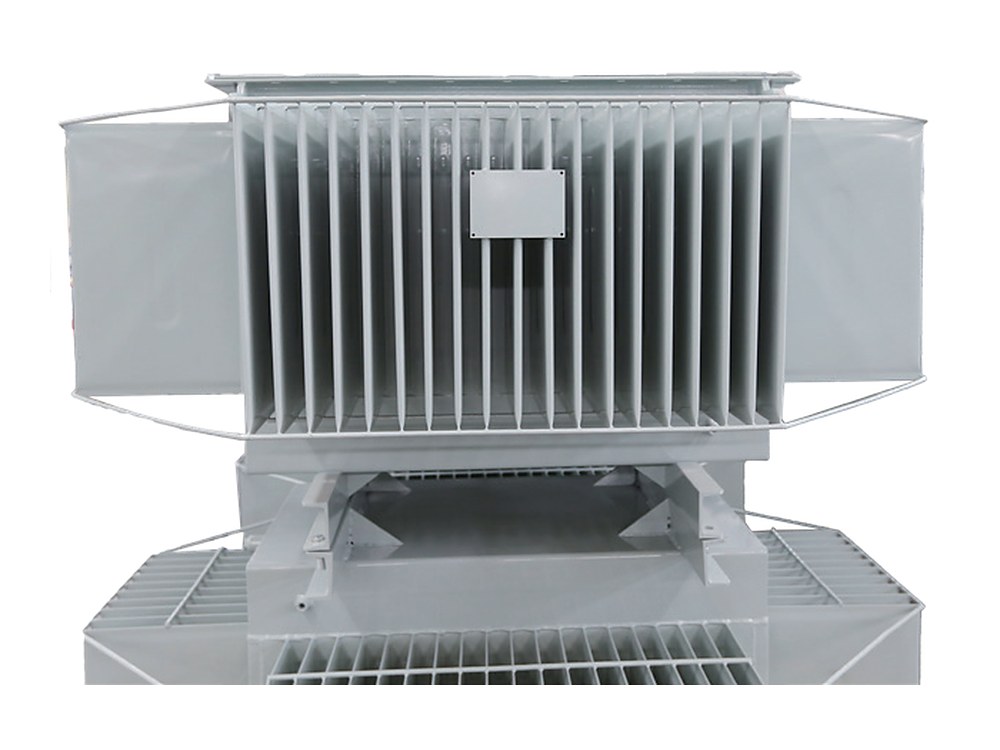

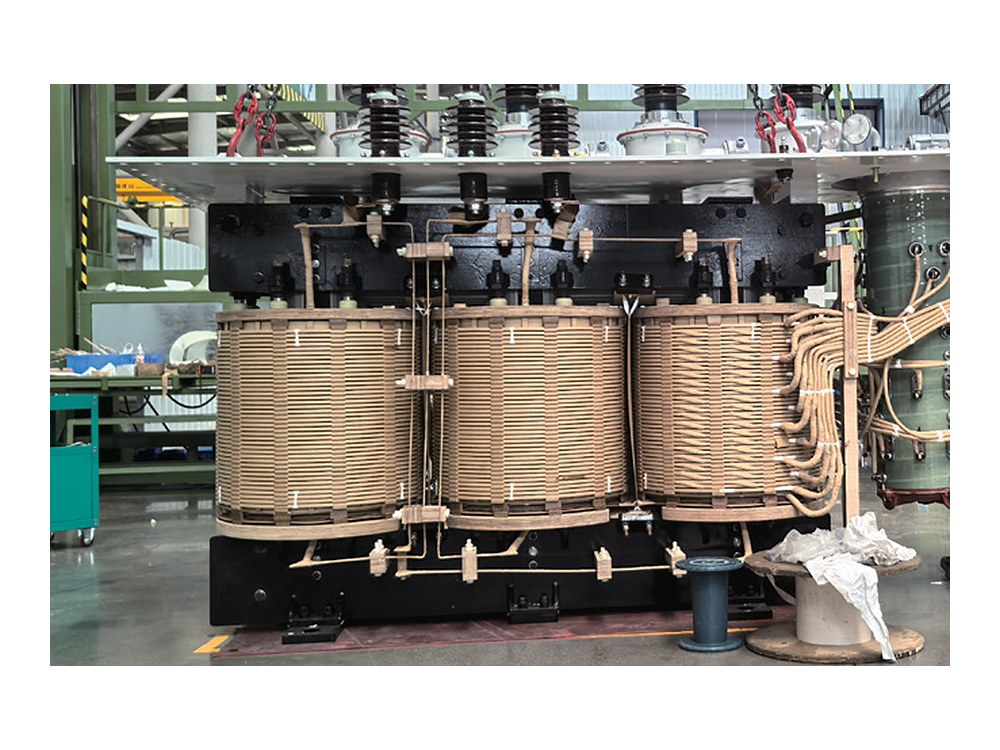

Баки, радиаторы, кожухи, а также сердечники, обмотки и медь для сборки.
Открыть в каталоге

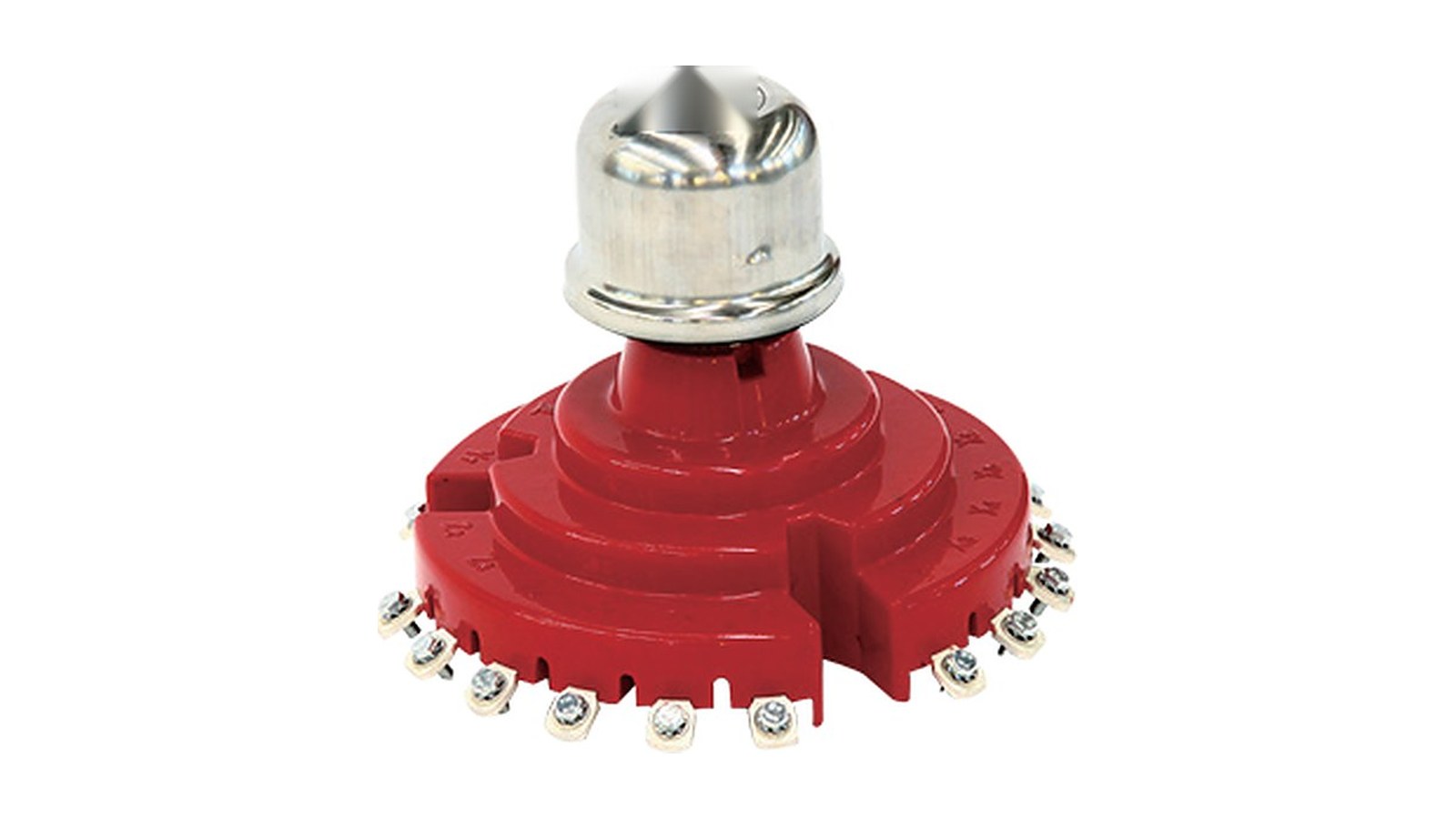

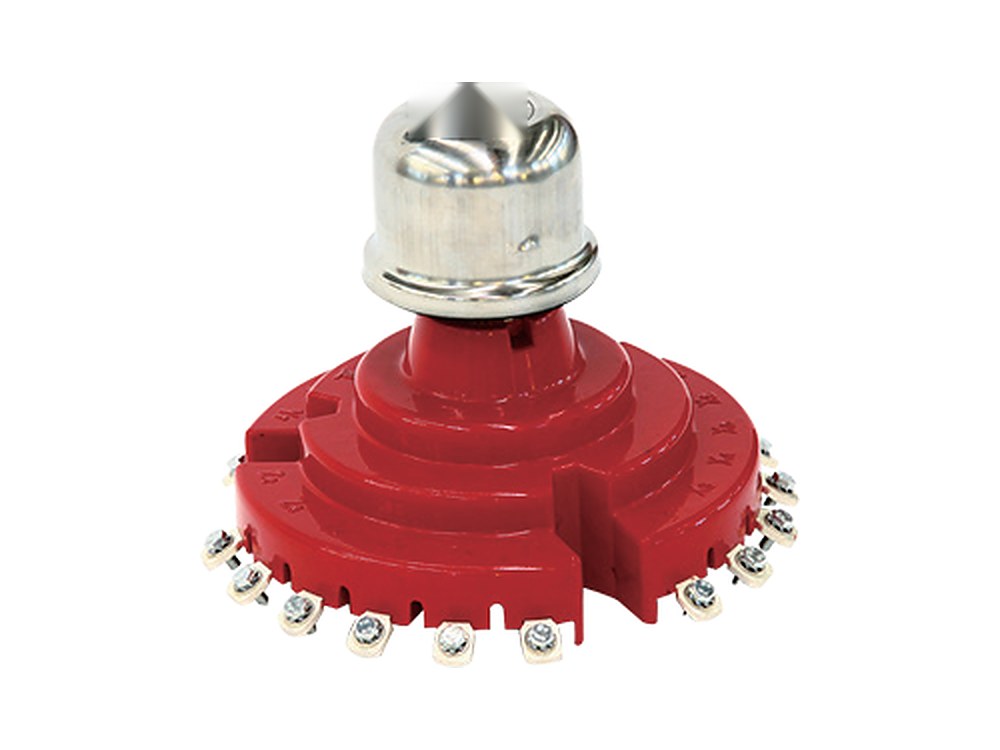

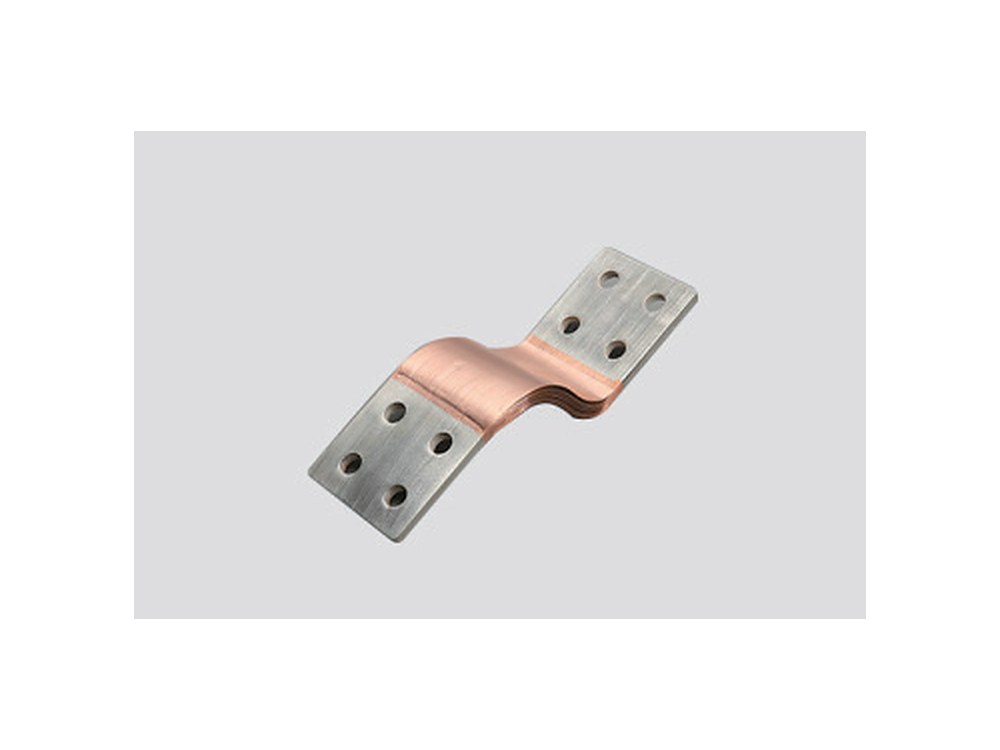

Переключатели и ошиновка

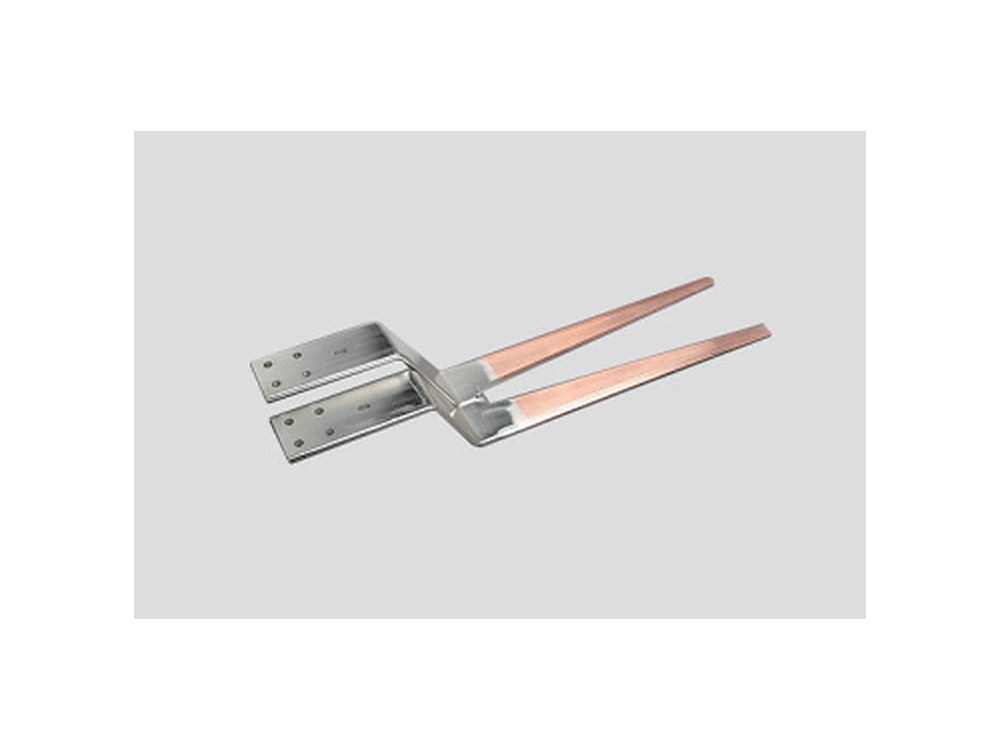

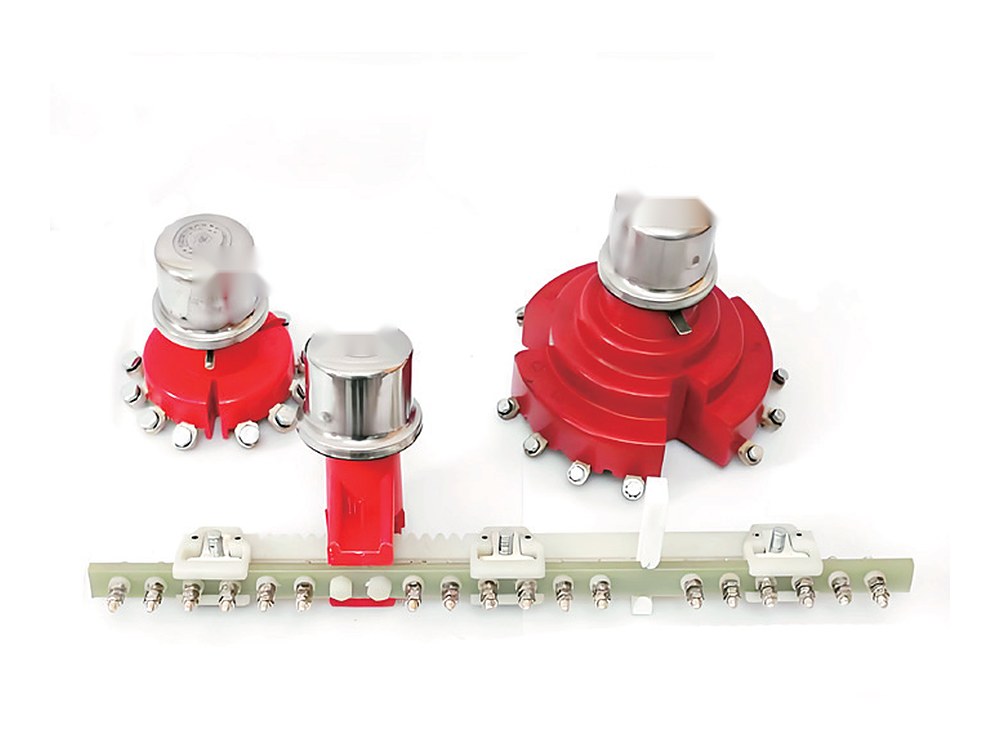

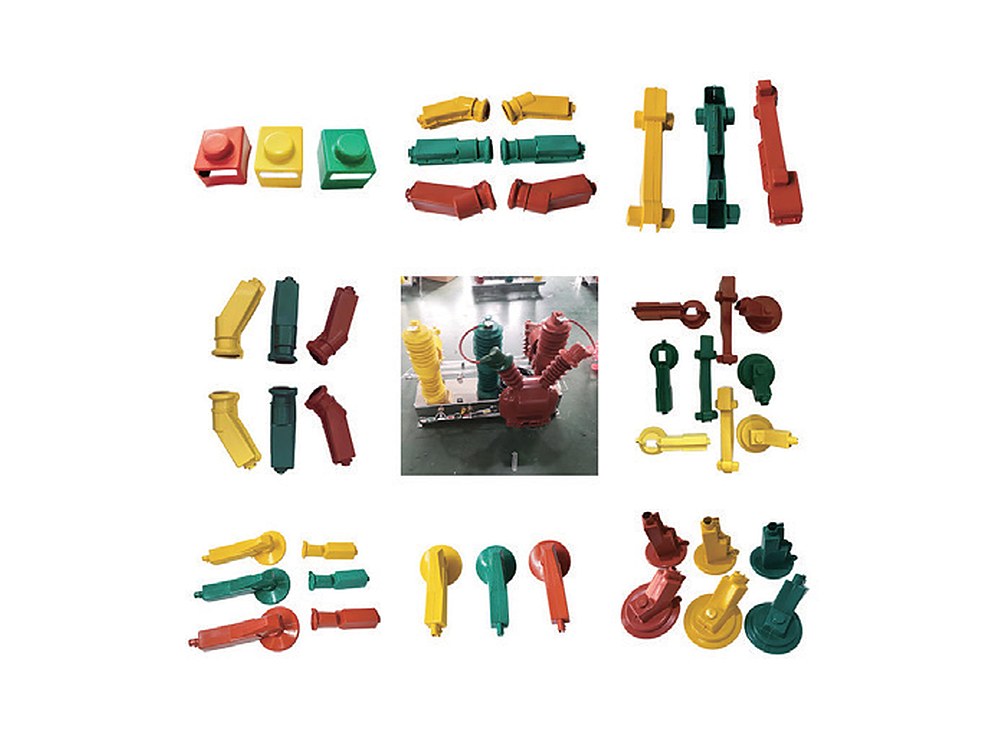

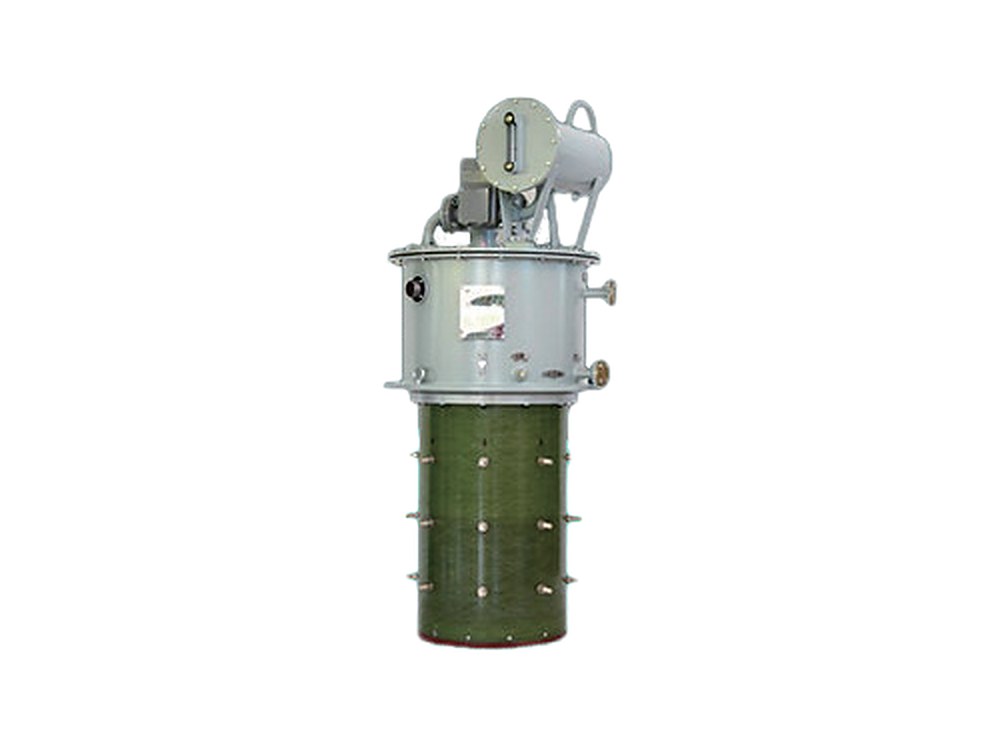

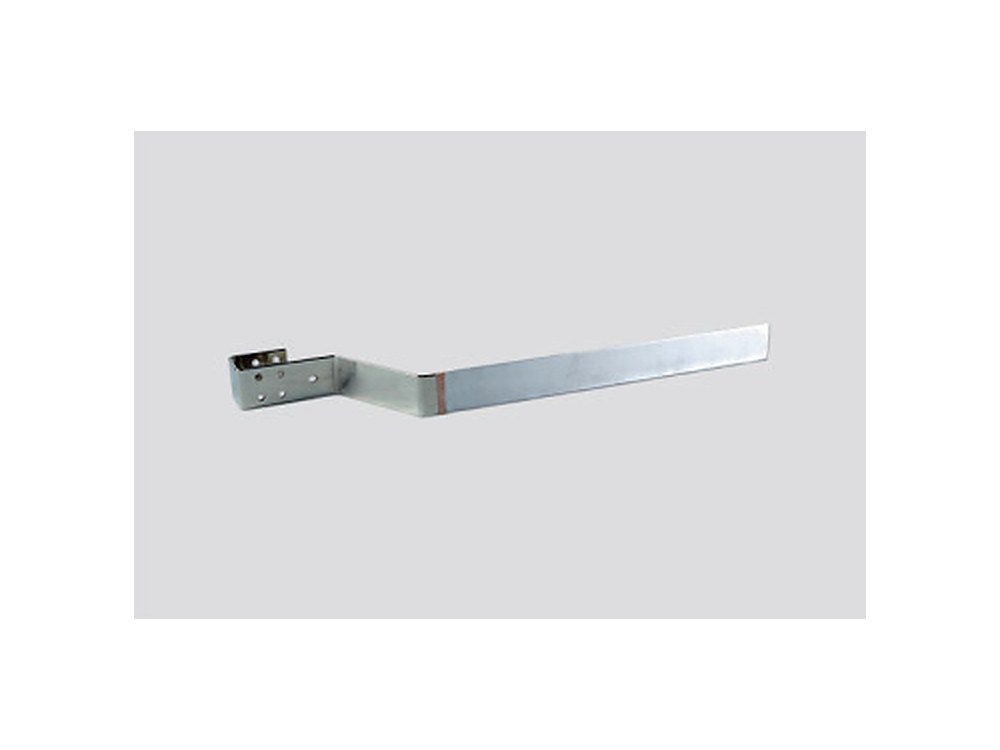

Переключатели ответвлений, выводные шины, гибкие связи и изоляционные детали.
Открыть в каталоге

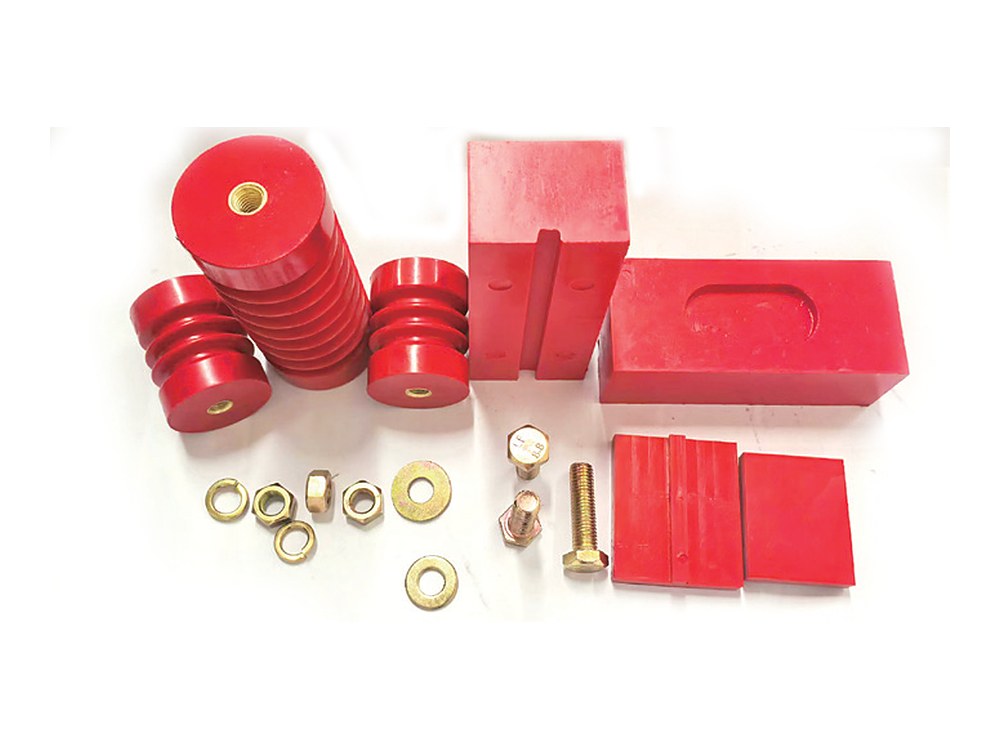

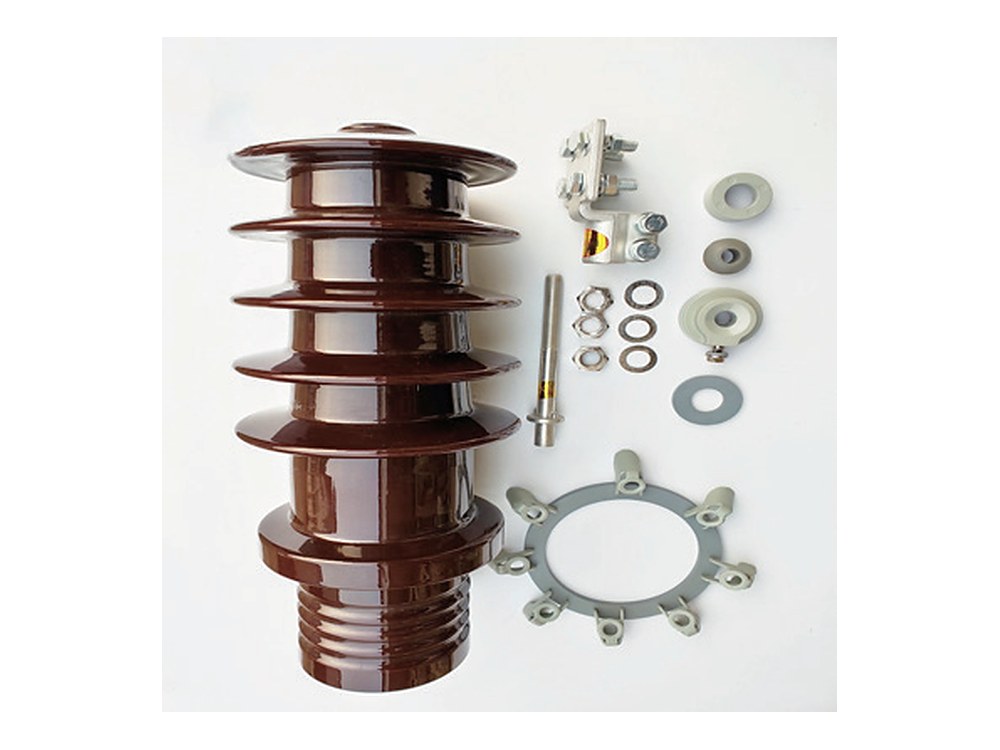

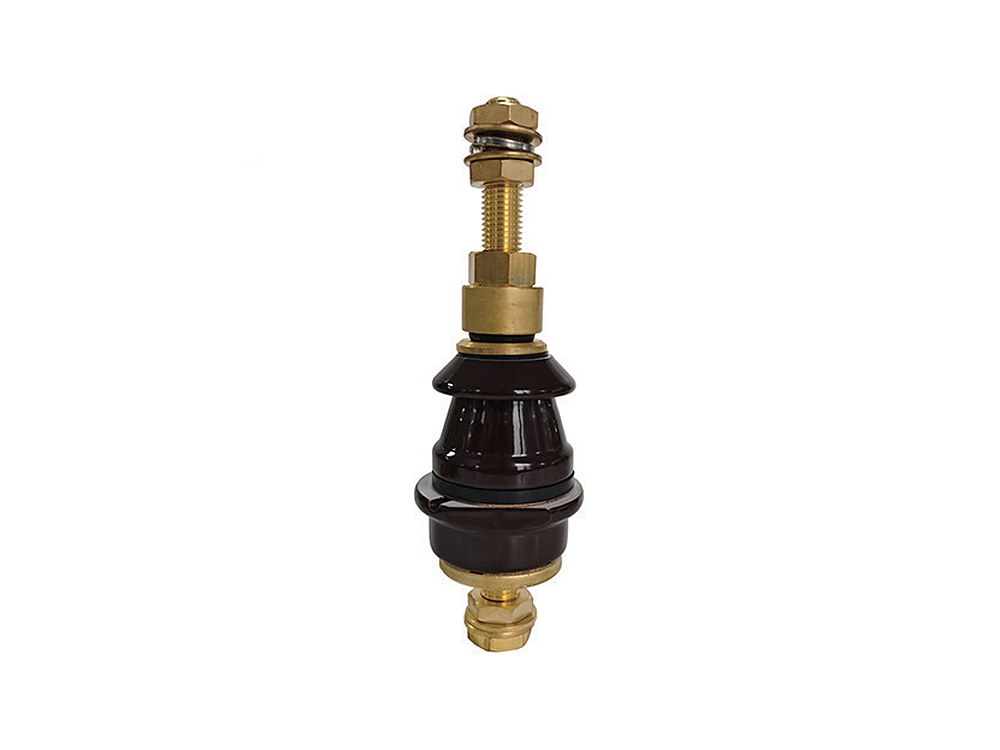

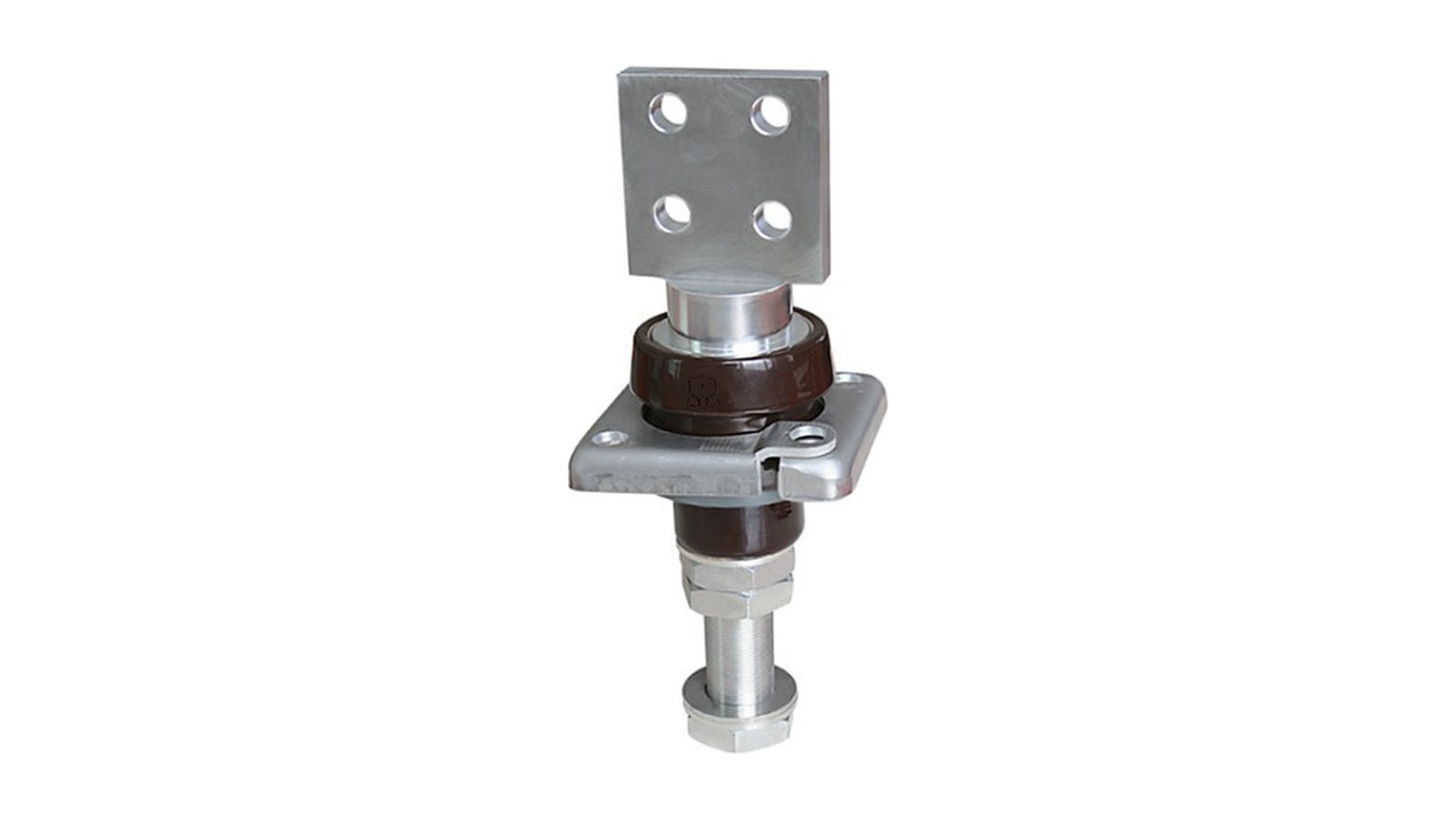

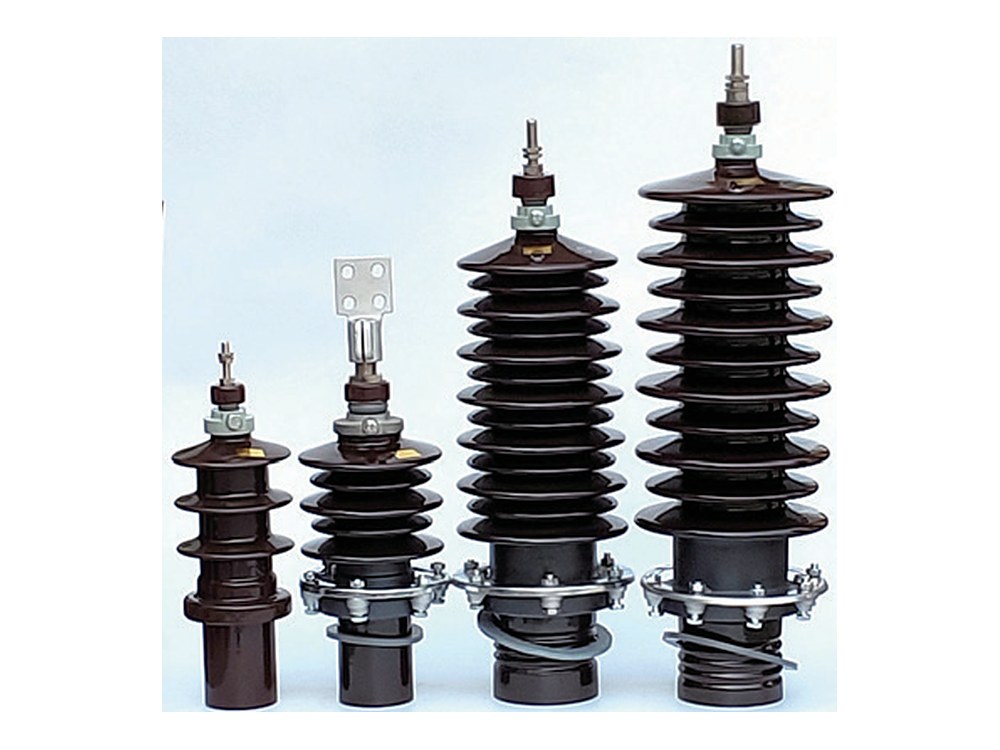

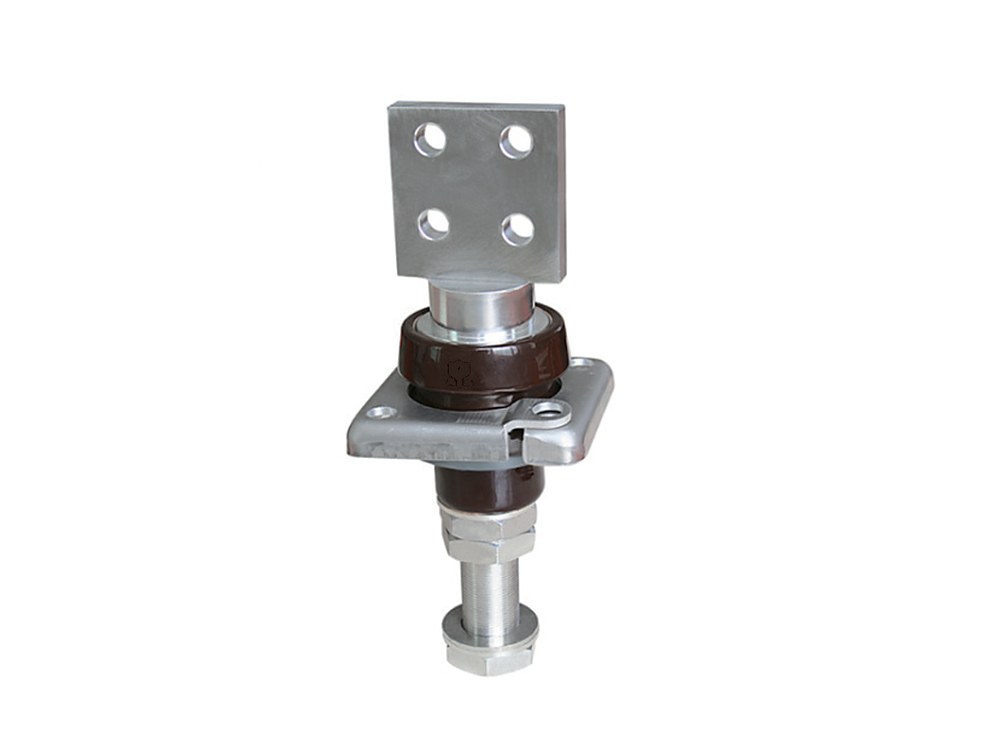

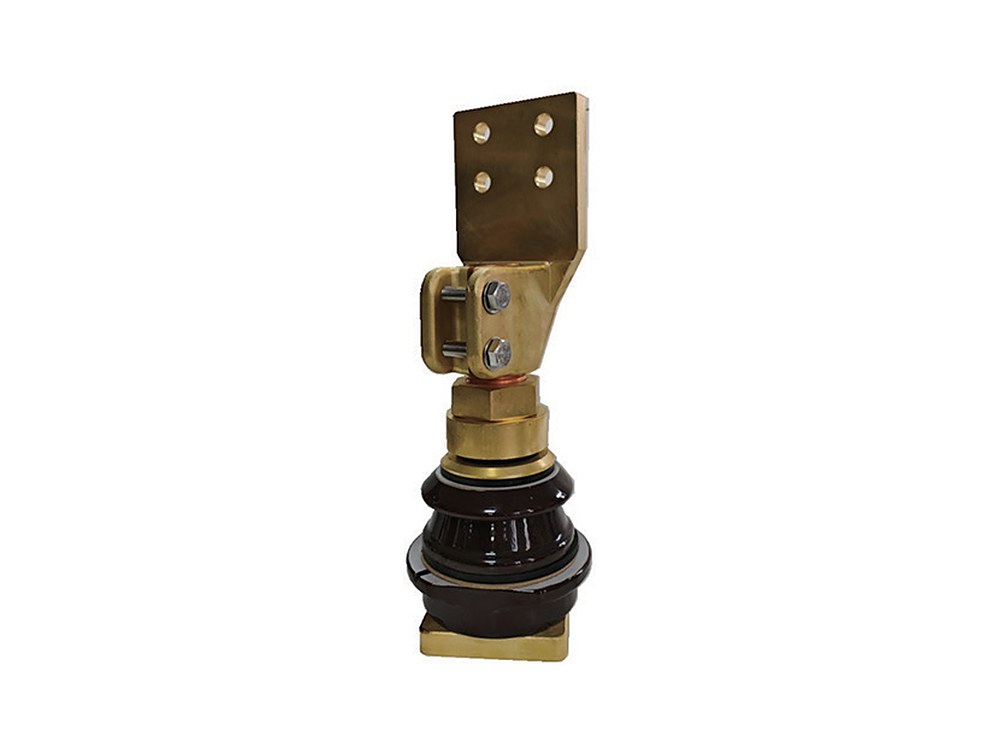

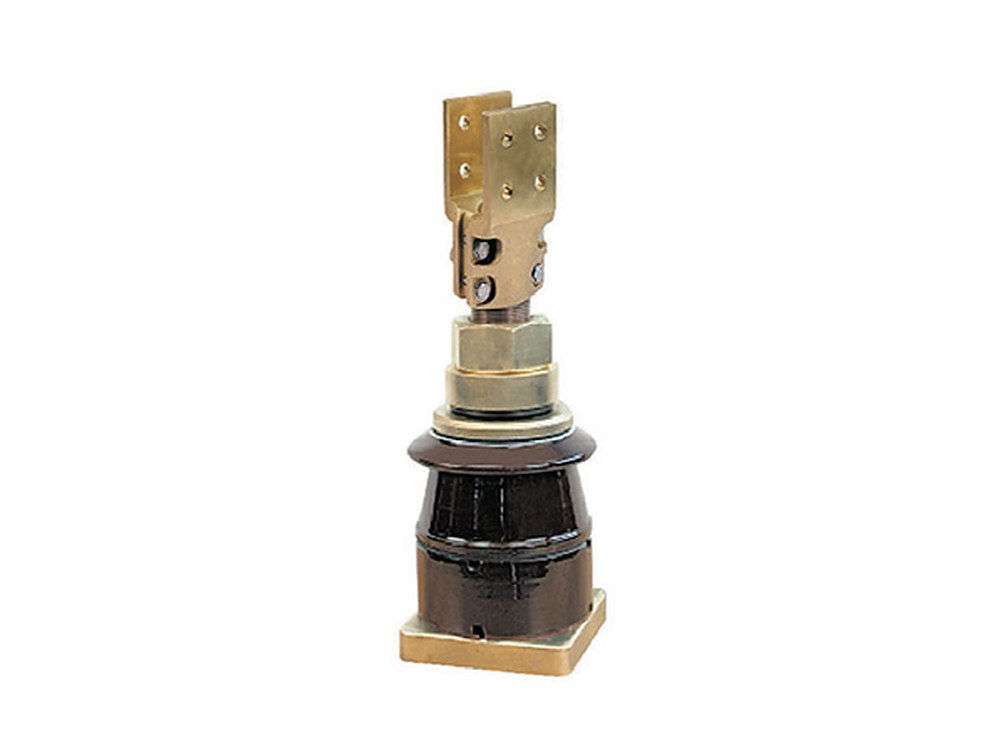

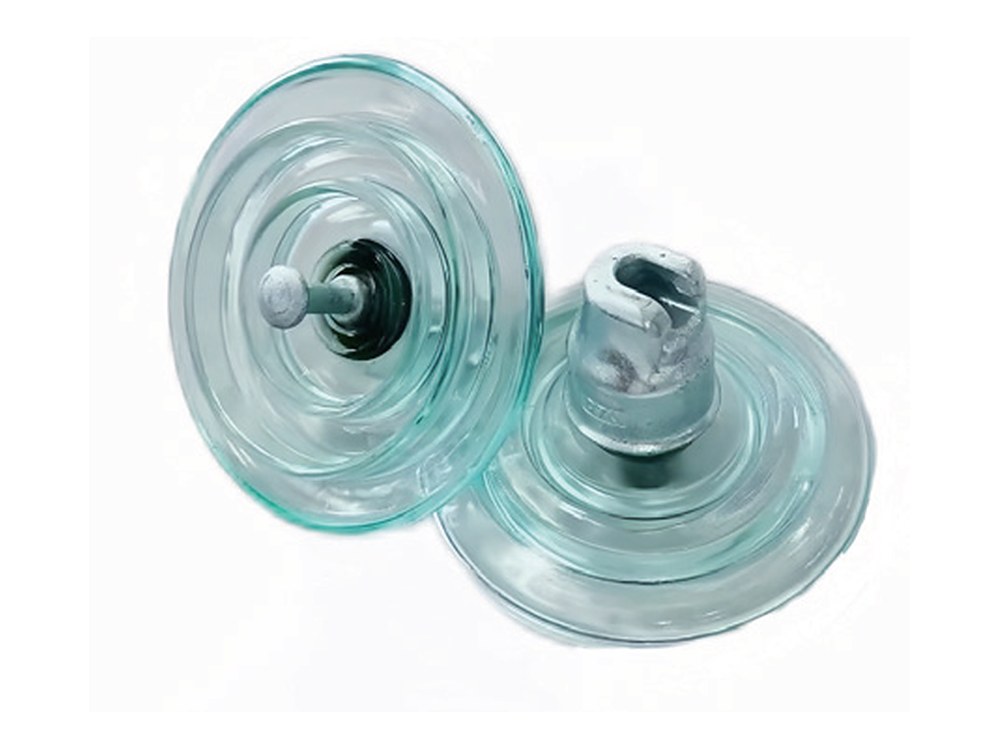

Вводы и изоляторы

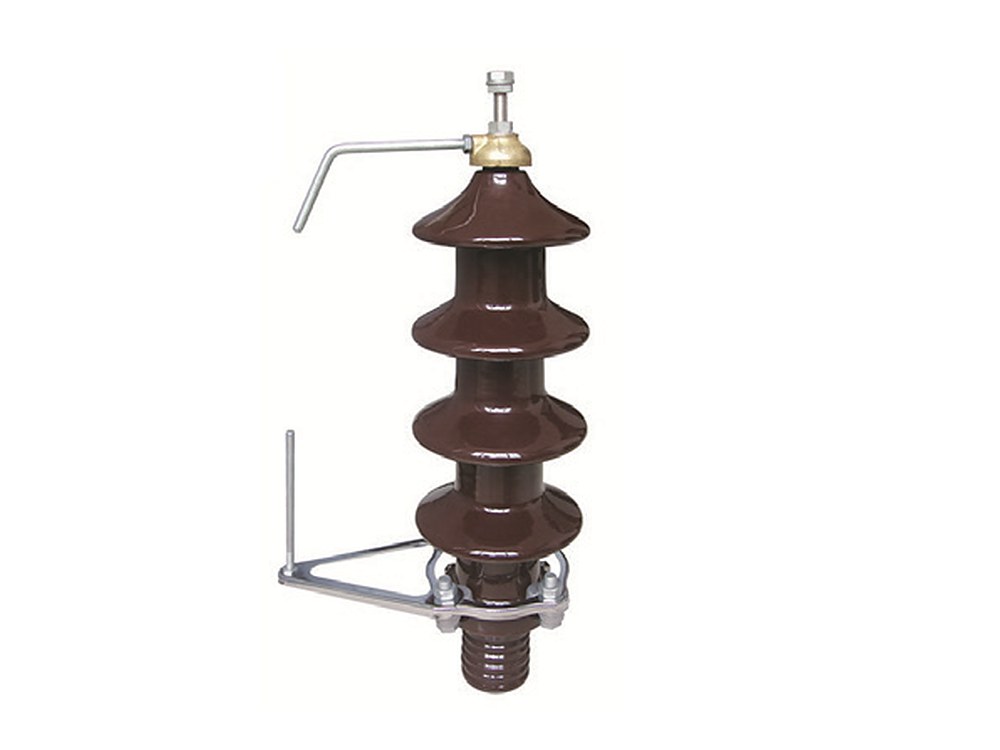

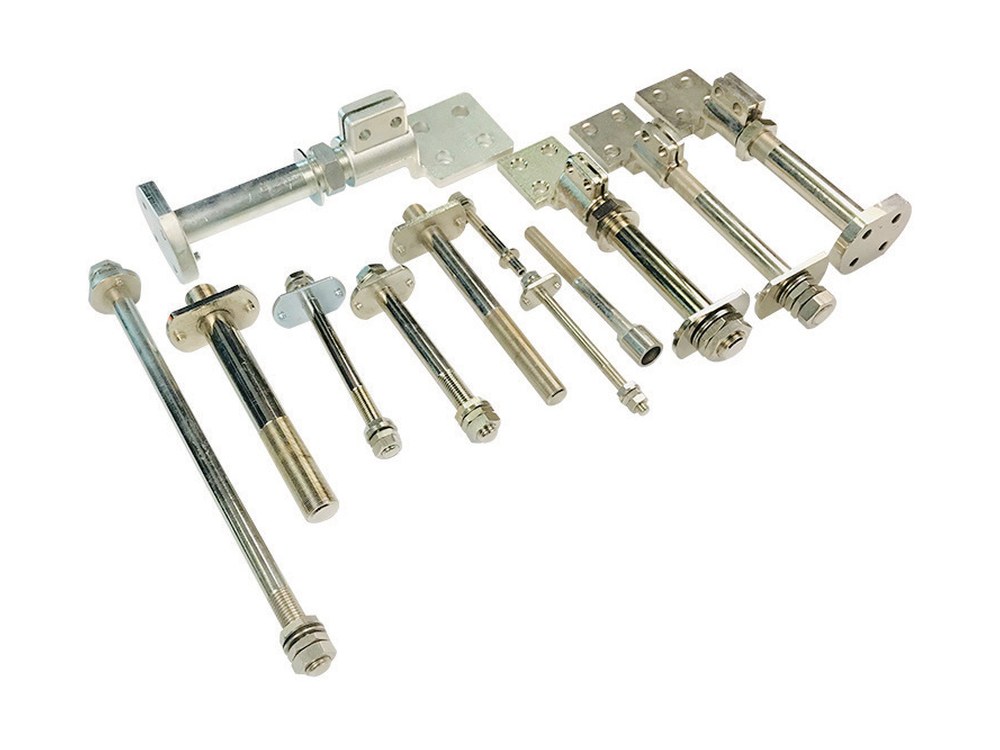

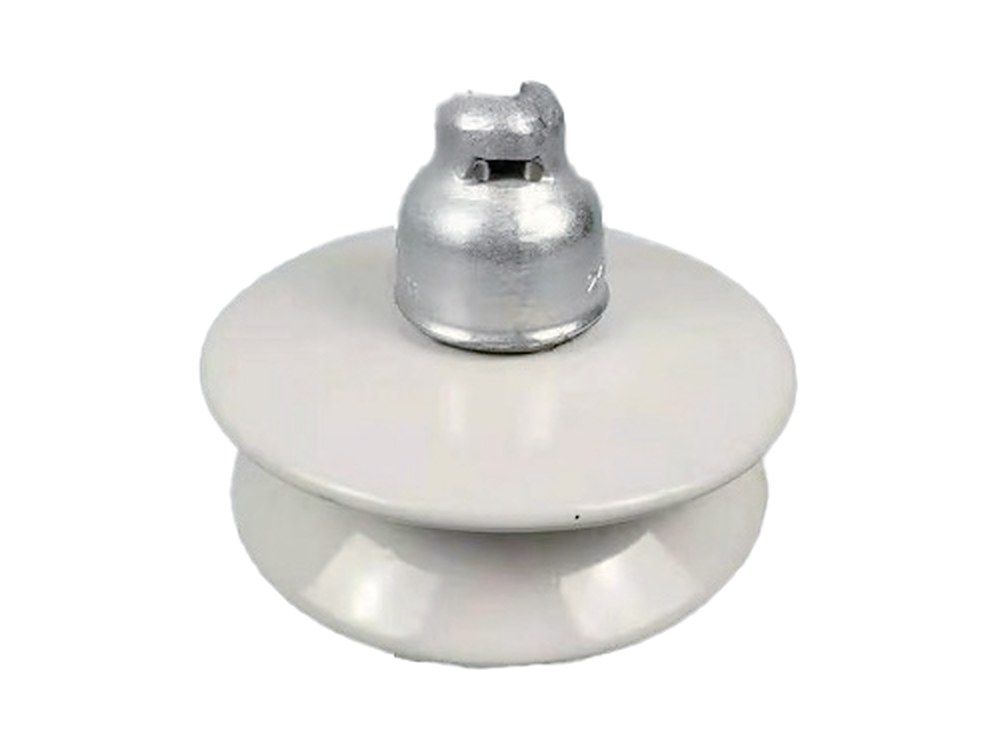

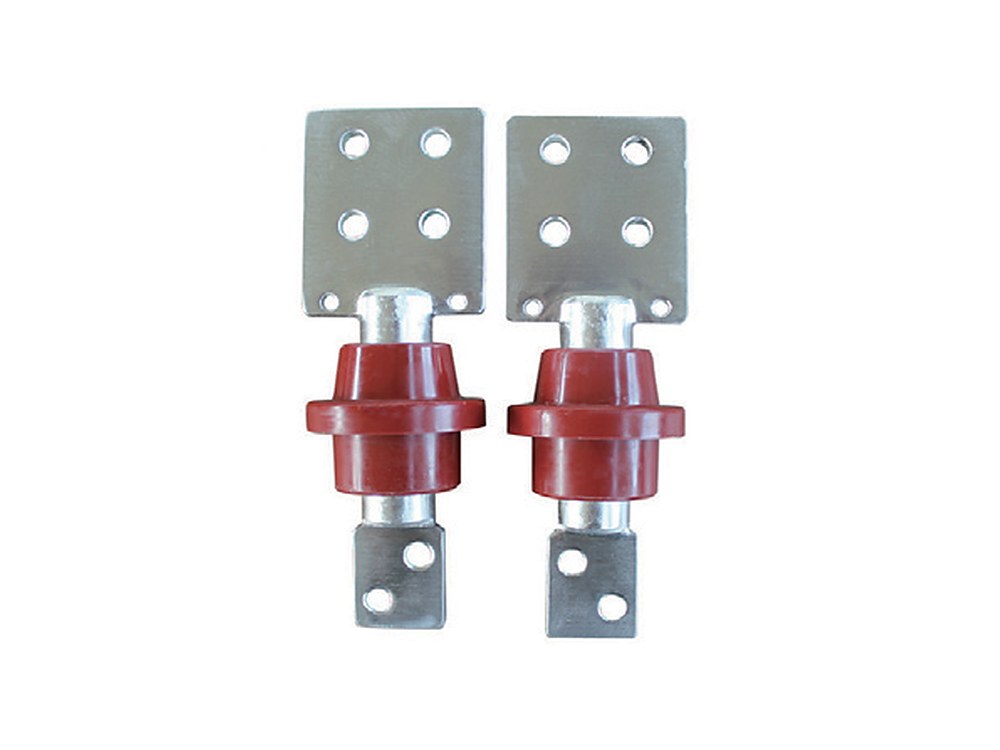

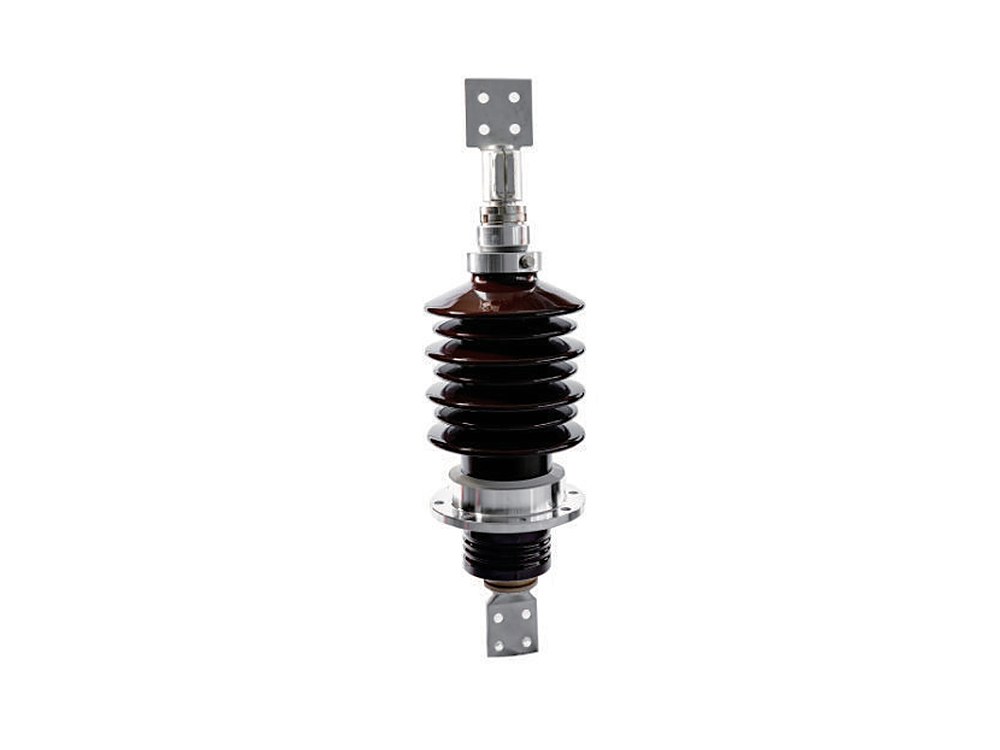

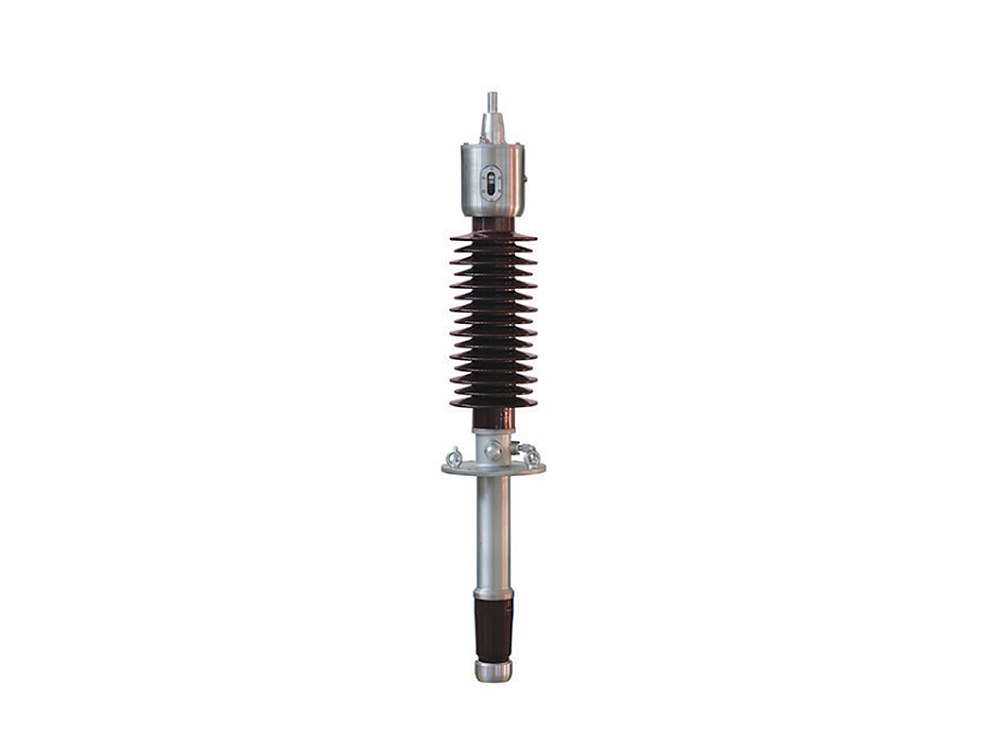

Вводы разных стандартов, изоляторы, зажимы и токоведущие стержни.
Открыть в каталоге

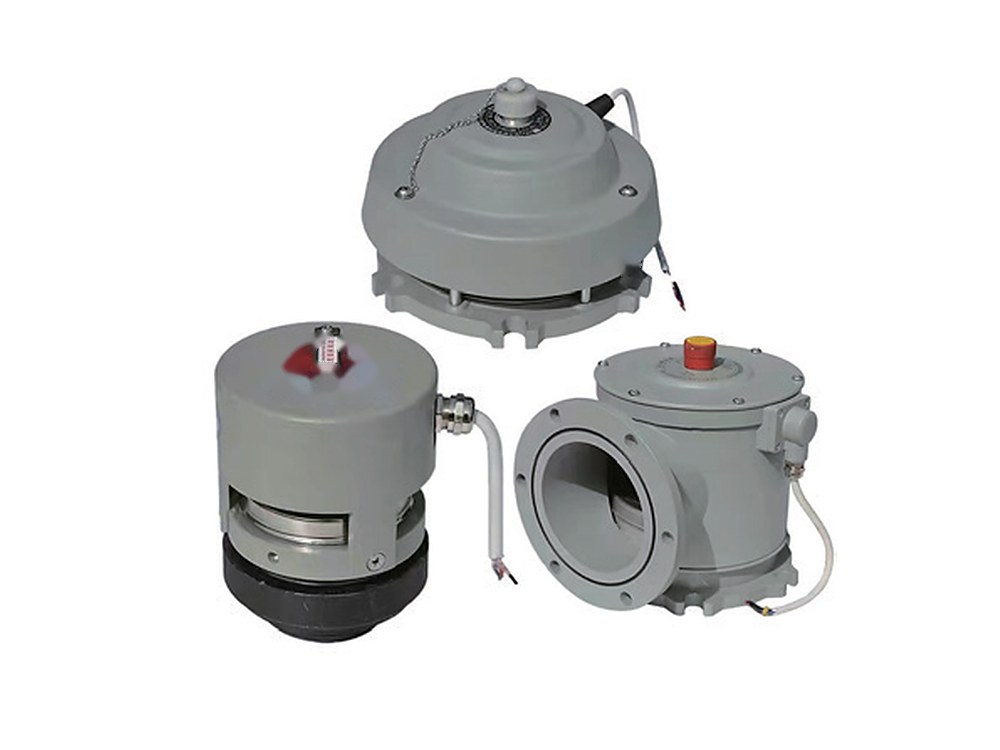

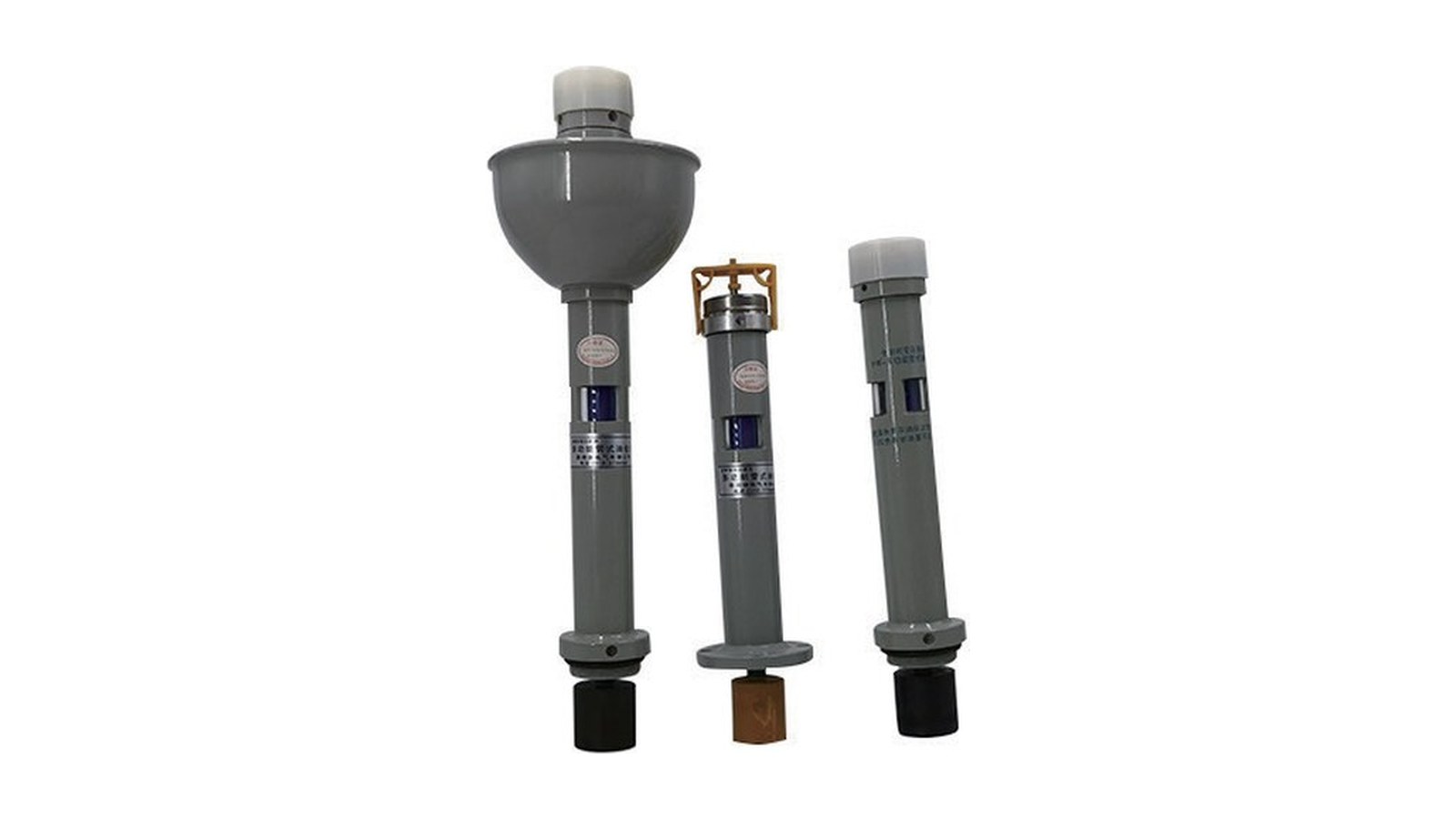

Приборы, защита и арматура

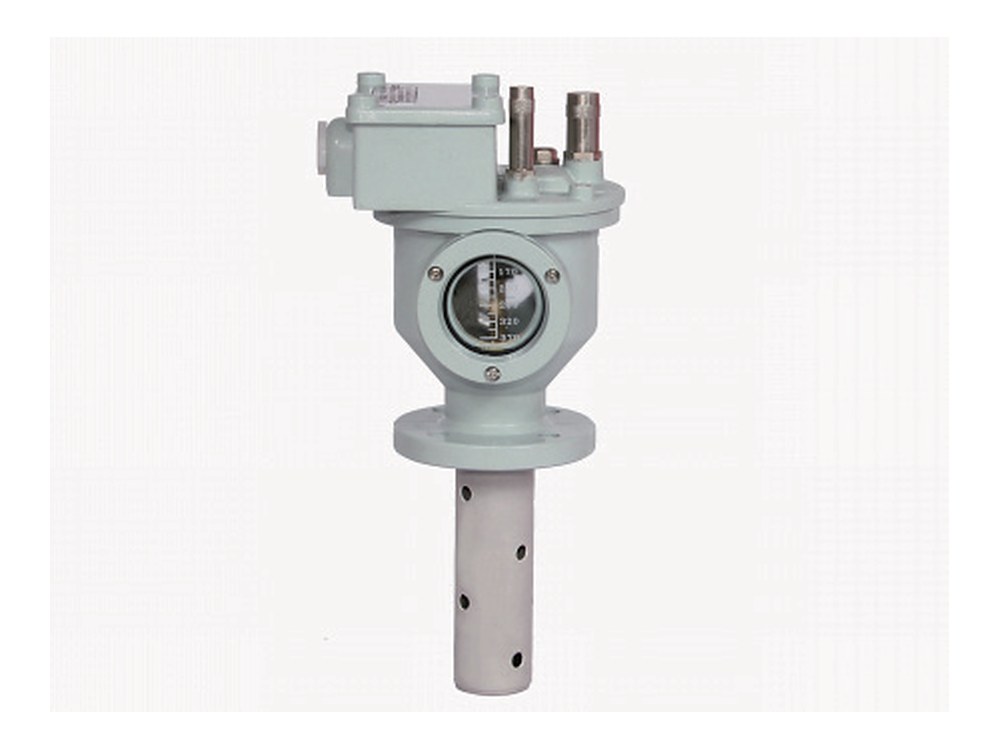

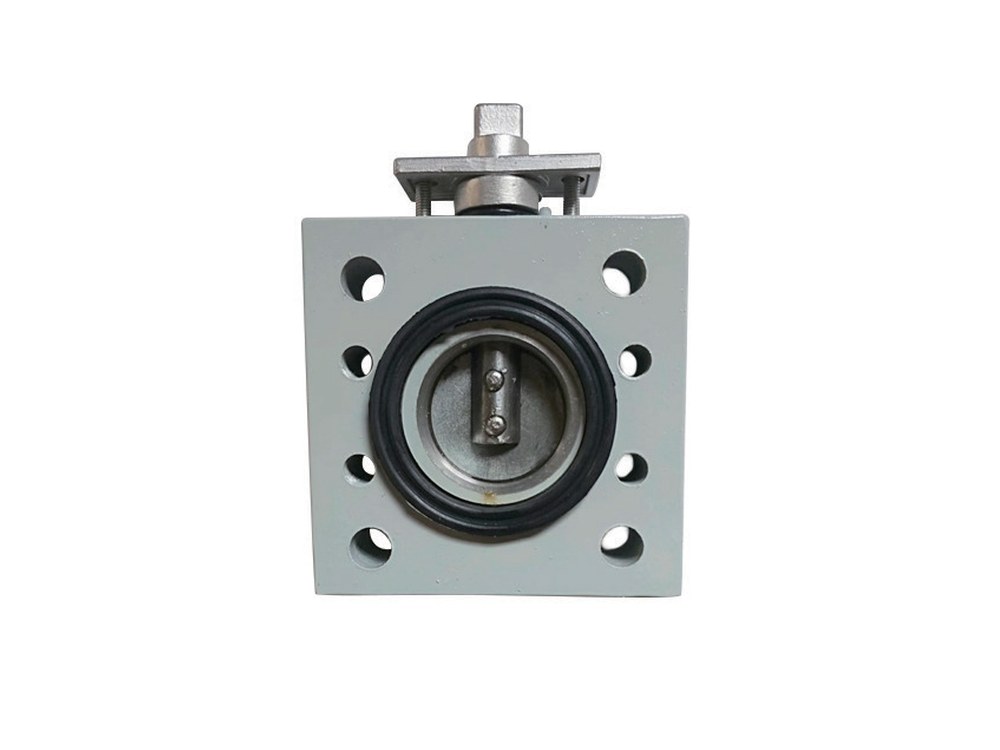

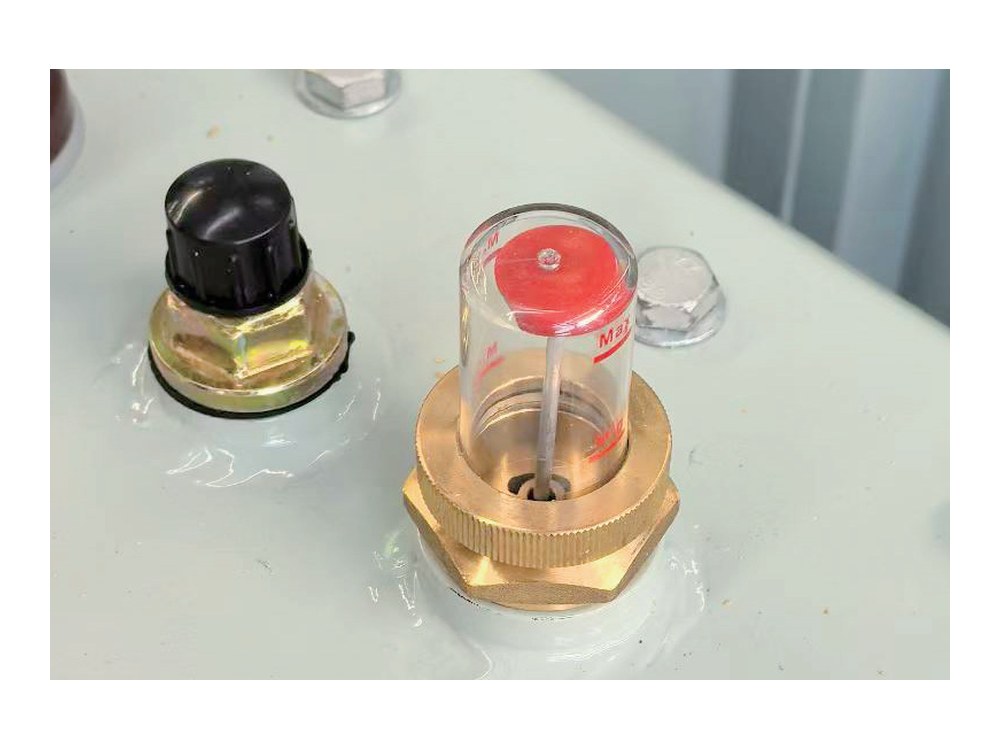

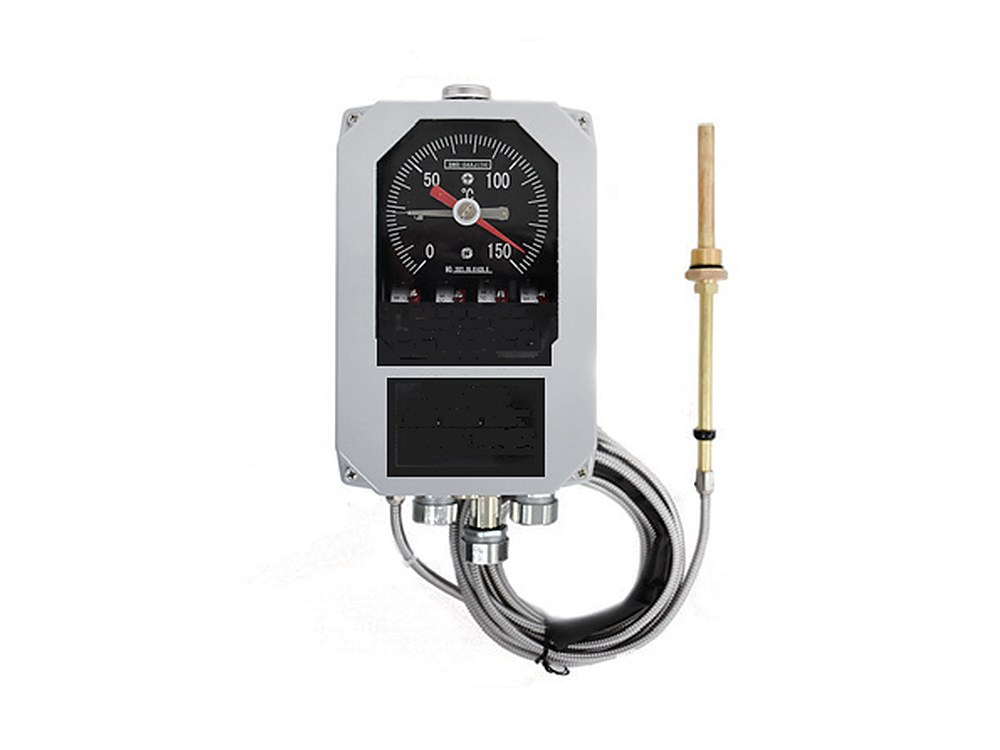

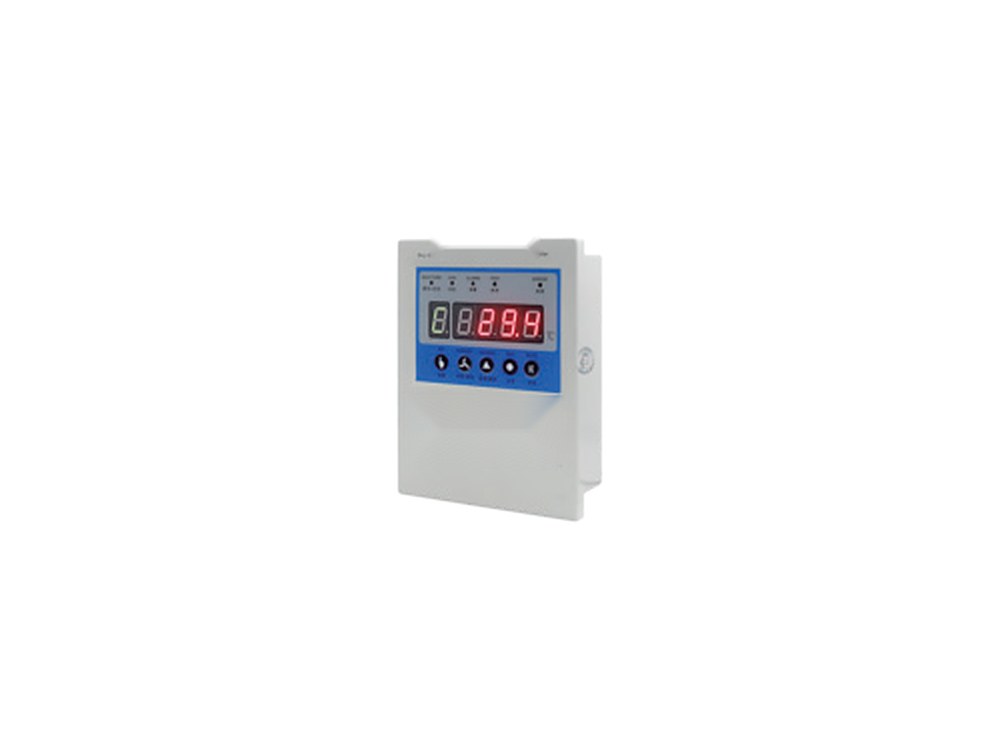

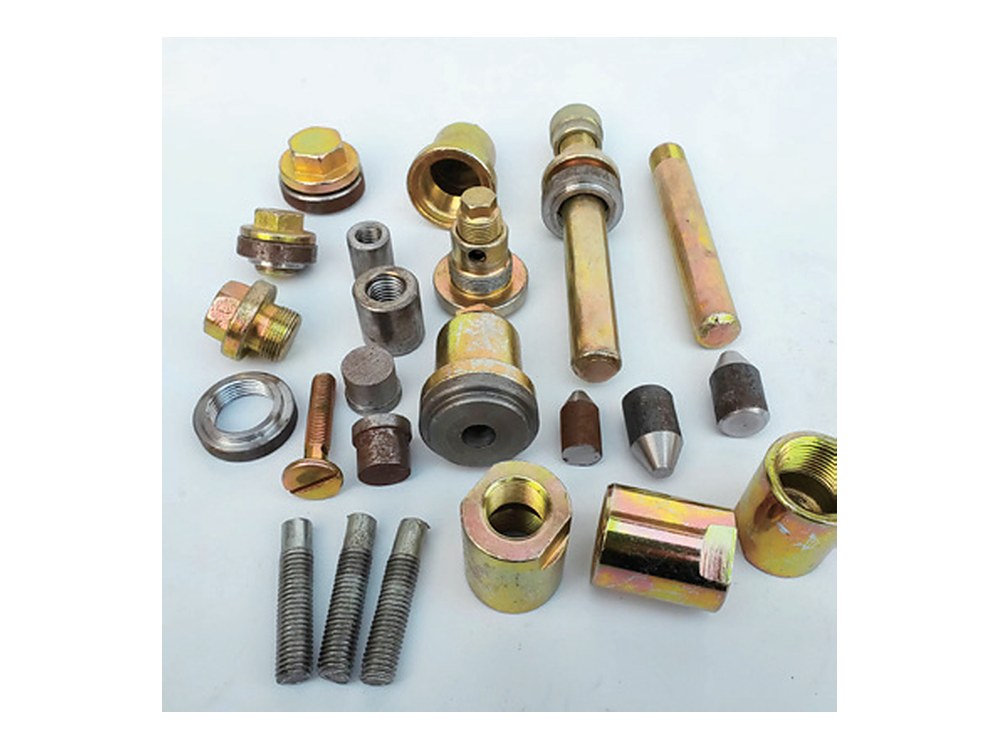

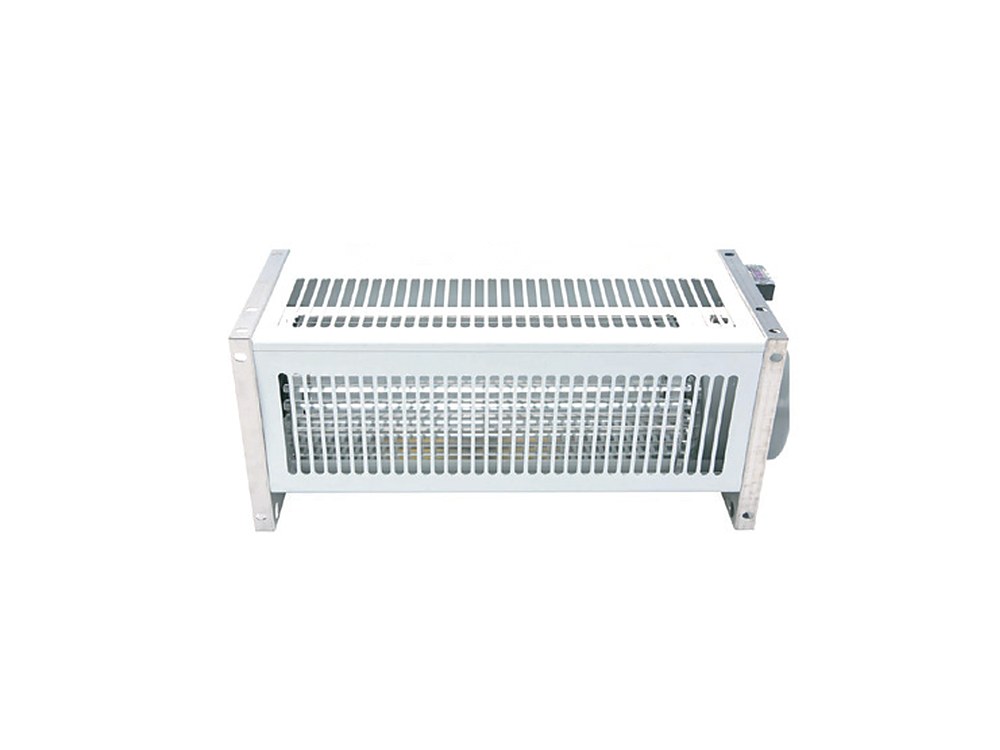

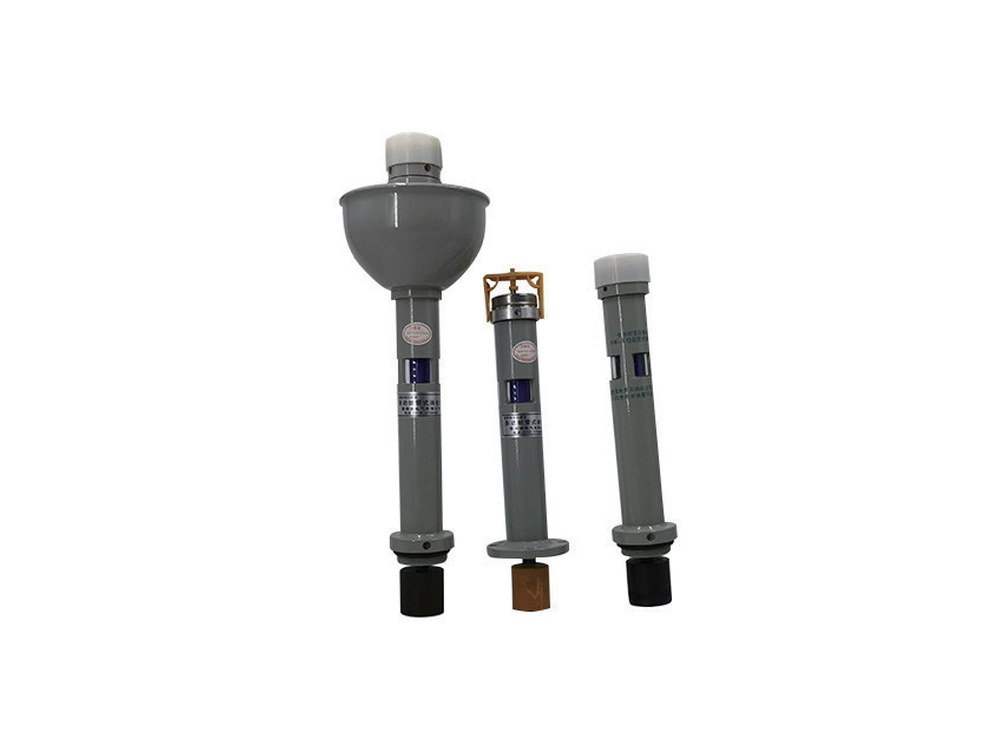

Газовое реле, уровнемеры, термометры, клапаны, вентиляторы и регулятор температуры.
Открыть в каталогеКаталог: 138 позиций
Каждая мощность и каждое изделие стоит отдельной позицией. Для масляных трансформаторов 10 кВ завод дал полную таблицу потерь и напряжения короткого замыкания, у остальных рядов указаны мощность и класс напряжения, а остальные параметры мы присылаем при расчёте. Нажмите «Запросить», и позиция уйдёт в заявку со ссылкой.
10 кВМасляные трансформаторы 10 кВраспределительные, от 30 до 2500 кВА8 позиций · М10-30/80 · М10-100/125 · М10-160/250 · М10-315/400 · М10-500/630 · М10-800/1000 · М10-1250/1600 · М10-2000/2500СвернутьСмотреть позиции
Восемь позиций — ряд мощностей от 30 до 2500 кВА для сетей 6–11 кВ. Это самые ходовые трансформаторы для подстанций жилых кварталов, торговых центров, цехов и насосных. Для этого ряда завод дал полную таблицу: потери холостого хода и короткого замыкания, ток холостого хода, напряжение короткого замыкания и группы соединения.
М10-30/80Масляный трансформатор 10 кВ, 30–80 кВА
Трёхфазный масляный трансформатор серии S11-M на 30 / 50 / 80 кВА для сетей 6–11 кВ. Такие мощности берут для небольших потребителей: фермы, мастерские, насосные станции и отдельные посёлки. Завод даёт по этому ряду полную таблицу, поэтому потери и напряжение короткого замыкания видны по каждой мощности до заказа.
- Мощность, кВА
- 30 / 50 / 80
- Высшее напряжение
- 6; 6,3; 10; 10,5; 11 кВ
- Потери холостого хода, Вт
- 100 / 130 / 180
- Потери короткого замыкания, Вт (Dy / Yy)
- 630 / 600 · 910 / 870 · 1310 / 1250
- Ток холостого хода, %
- 1,5 / 1,3 / 1,2
- Напряжение короткого замыкания, %
- 4
- Группа соединения
- Yyn0 или Dyn11
- Низшее напряжение
- 0,4 кВ
- Регулирование
- ±5 % или ±2×2,5 %
- Серия, по данным завода
- S11-M

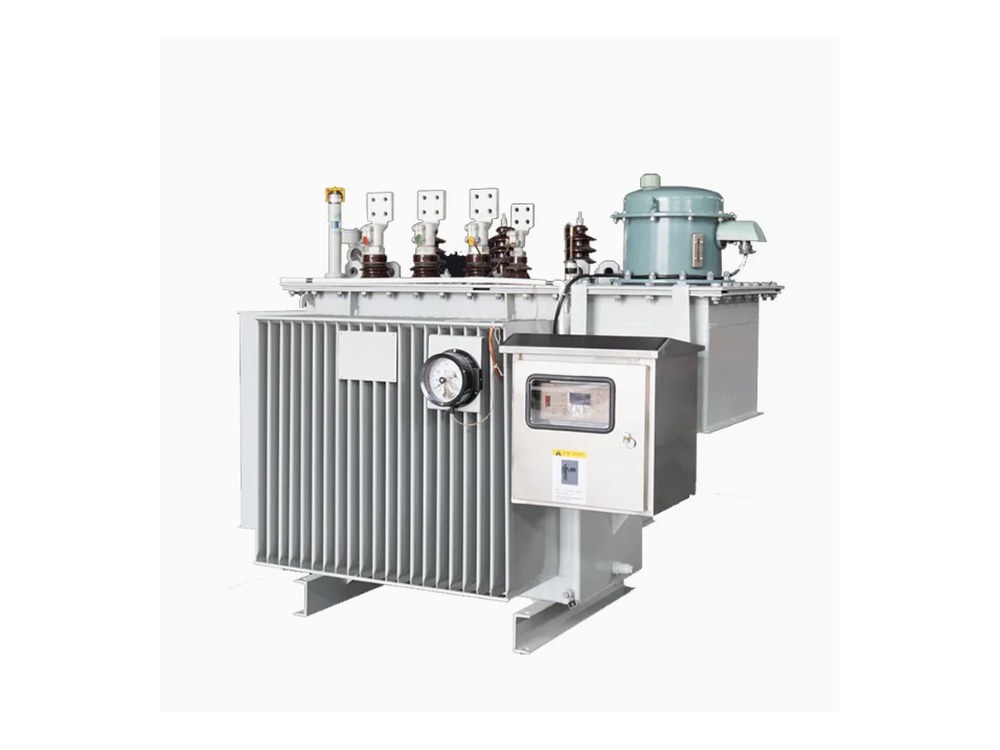

М10-100/125Масляный трансформатор 10 кВ, 100–125 кВА
Трёхфазный масляный трансформатор серии S11-M на 100 / 125 кВА для сетей 6–11 кВ. Такие мощности берут для магазинов, небольших производств, жилых домов и торговых точек. Завод даёт по этому ряду полную таблицу, поэтому потери и напряжение короткого замыкания видны по каждой мощности до заказа.
- Мощность, кВА
- 100 / 125
- Высшее напряжение
- 6; 6,3; 10; 10,5; 11 кВ
- Потери холостого хода, Вт
- 200 / 240
- Потери короткого замыкания, Вт (Dy / Yy)
- 1580 / 1500 · 1890 / 1800
- Ток холостого хода, %
- 1,1 / 1,1
- Напряжение короткого замыкания, %
- 4
- Группа соединения
- Yyn0 или Dyn11
- Низшее напряжение
- 0,4 кВ
- Регулирование
- ±5 % или ±2×2,5 %
- Серия, по данным завода
- S11-M

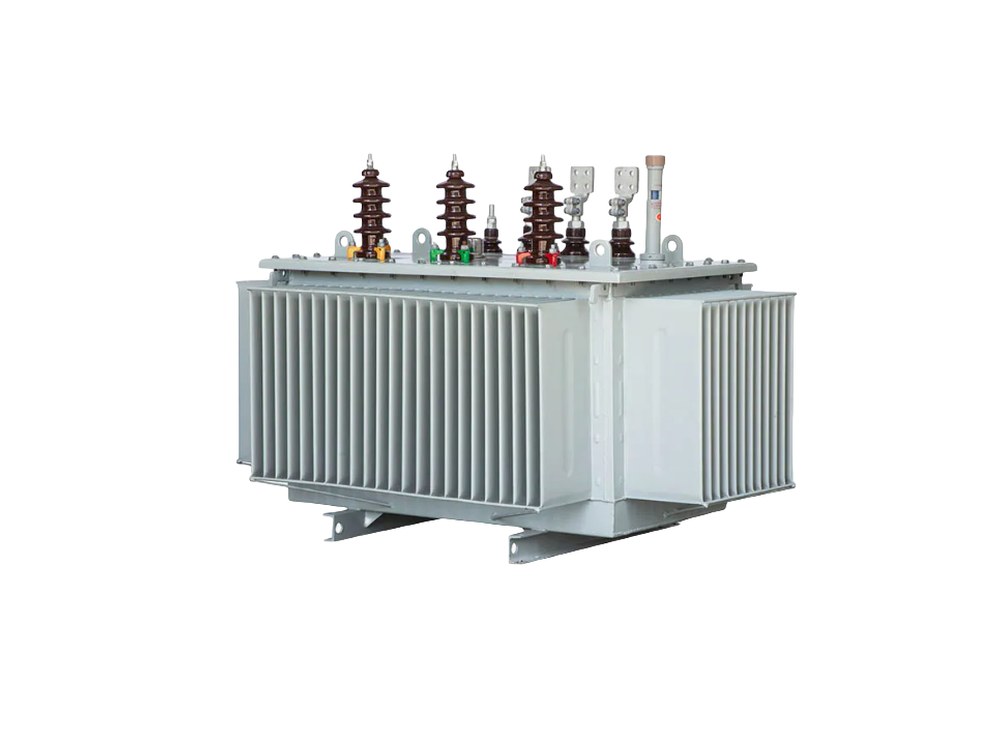

М10-160/250Масляный трансформатор 10 кВ, 160–250 кВА
Трёхфазный масляный трансформатор серии S11-M на 160 / 200 / 250 кВА для сетей 6–11 кВ. Такие мощности берут для жилых кварталов, небольших цехов, котельных и насосных. Завод даёт по этому ряду полную таблицу, поэтому потери и напряжение короткого замыкания видны по каждой мощности до заказа.
- Мощность, кВА
- 160 / 200 / 250
- Высшее напряжение
- 6; 6,3; 10; 10,5; 11 кВ
- Потери холостого хода, Вт
- 280 / 340 / 400
- Потери короткого замыкания, Вт (Dy / Yy)
- 2310 / 2200 · 2730 / 2600 · 3200 / 3050
- Ток холостого хода, %
- 1 / 1 / 0,9
- Напряжение короткого замыкания, %
- 4
- Группа соединения
- Yyn0 или Dyn11
- Низшее напряжение
- 0,4 кВ
- Регулирование
- ±5 % или ±2×2,5 %
- Серия, по данным завода
- S11-M

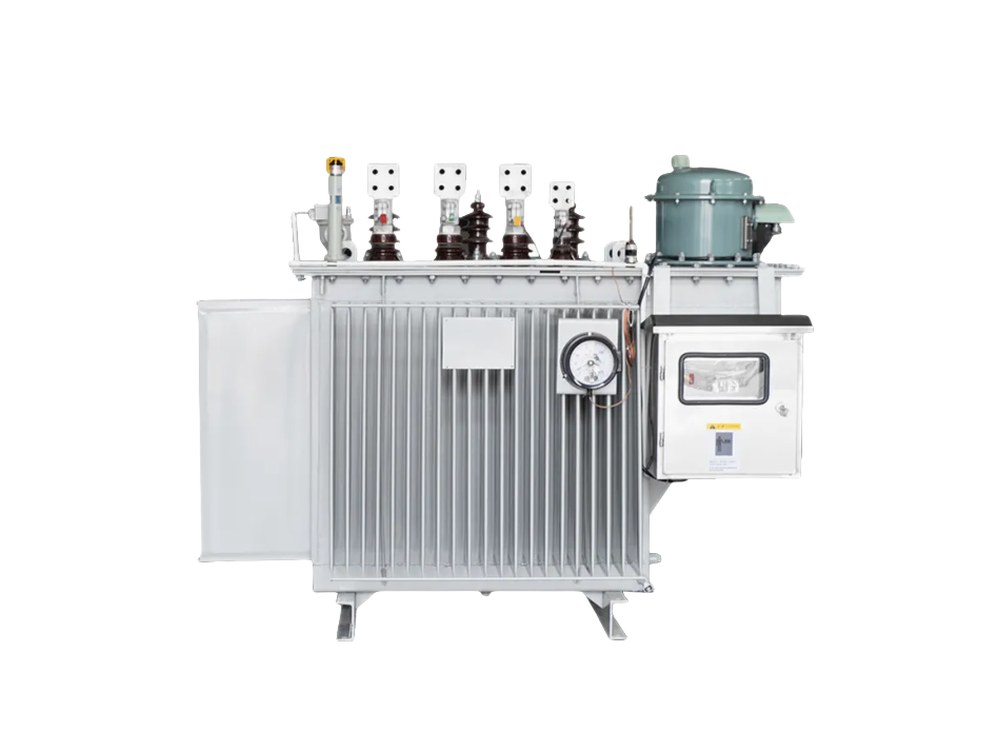

М10-315/400Масляный трансформатор 10 кВ, 315–400 кВА
Трёхфазный масляный трансформатор серии S11-M на 315 / 400 кВА для сетей 6–11 кВ. Такие мощности берут для групп жилых домов, торговых комплексов и цехов. Завод даёт по этому ряду полную таблицу, поэтому потери и напряжение короткого замыкания видны по каждой мощности до заказа.
- Мощность, кВА
- 315 / 400
- Высшее напряжение
- 6; 6,3; 10; 10,5; 11 кВ
- Потери холостого хода, Вт
- 480 / 570
- Потери короткого замыкания, Вт (Dy / Yy)
- 3830 / 3650 · 4520 / 4300
- Ток холостого хода, %
- 0,9 / 0,8
- Напряжение короткого замыкания, %
- 4
- Группа соединения
- Yyn0 или Dyn11
- Низшее напряжение
- 0,4 кВ
- Регулирование
- ±5 % или ±2×2,5 %
- Серия, по данным завода
- S11-M

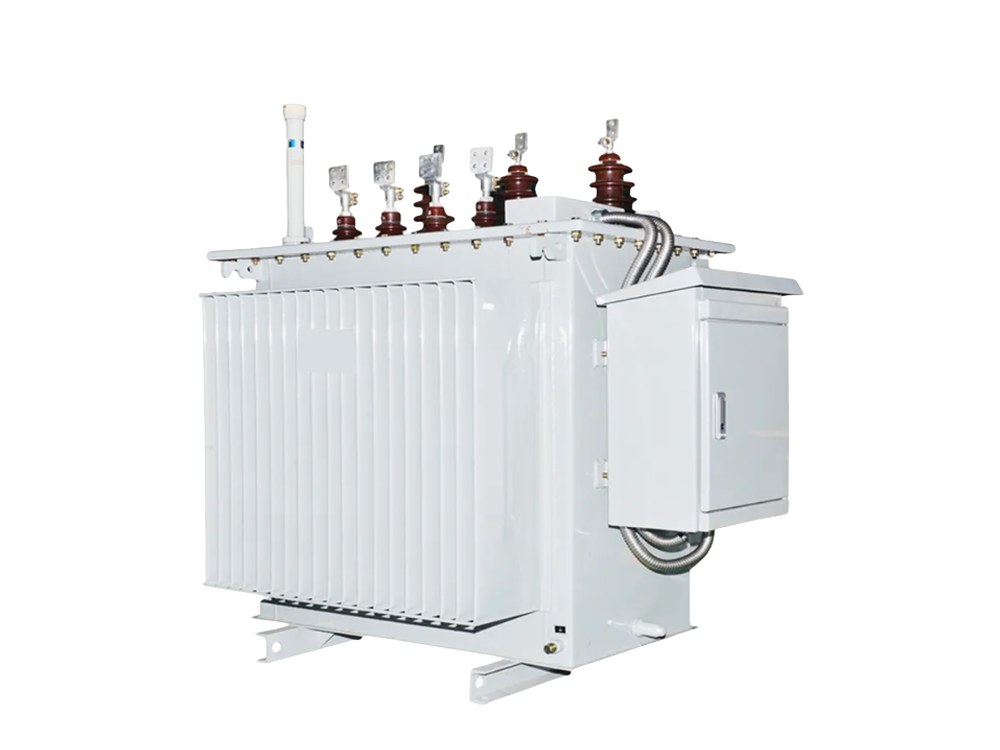

М10-500/630Масляный трансформатор 10 кВ, 500–630 кВА
Трёхфазный масляный трансформатор серии S11-M на 500 / 630 кВА для сетей 6–11 кВ. Такие мощности берут для школ, больниц, предприятий среднего размера и складских комплексов. Завод даёт по этому ряду полную таблицу, поэтому потери и напряжение короткого замыкания видны по каждой мощности до заказа.
- Мощность, кВА
- 500 / 630
- Высшее напряжение
- 6; 6,3; 10; 10,5; 11 кВ
- Потери холостого хода, Вт
- 680 / 810
- Потери короткого замыкания, Вт (Dy / Yy)
- 5410 / 5150 · 6200 / 6200
- Ток холостого хода, %
- 0,8 / 0,6
- Напряжение короткого замыкания, %
- 4 / 4,5
- Группа соединения
- Yyn0 или Dyn11
- Низшее напряжение
- 0,4 кВ
- Регулирование
- ±5 % или ±2×2,5 %
- Серия, по данным завода
- S11-M

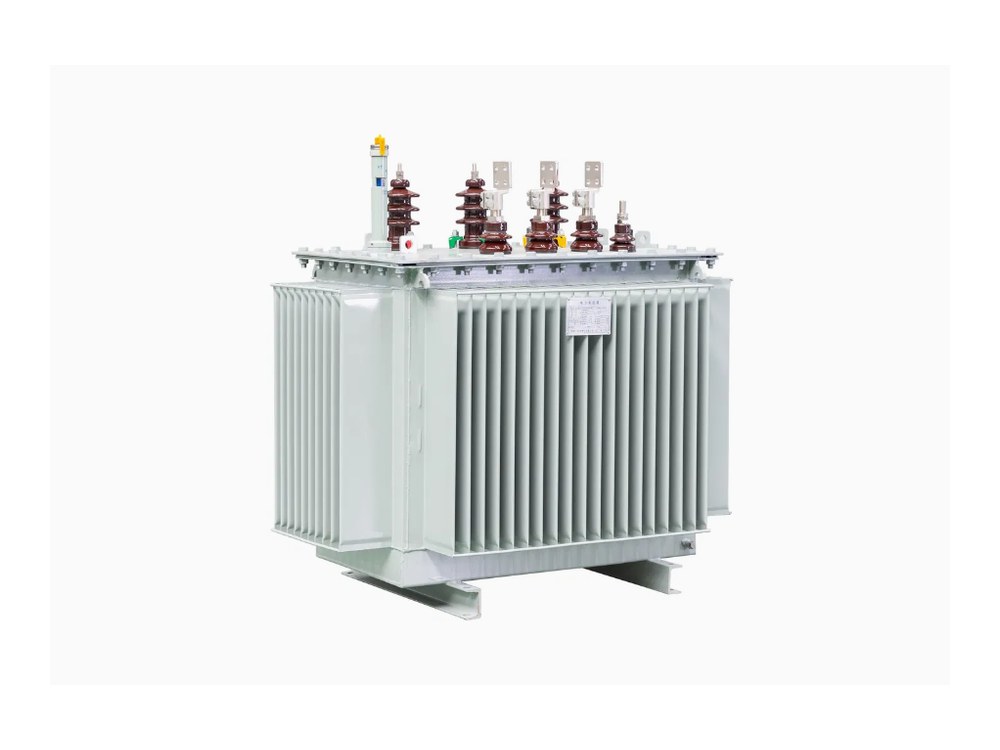

М10-800/1000Масляный трансформатор 10 кВ, 800–1000 кВА
Трёхфазный масляный трансформатор серии S11-M на 800 / 1000 кВА для сетей 6–11 кВ. Такие мощности берут для крупных цехов, торговых центров и микрорайонов. Завод даёт по этому ряду полную таблицу, поэтому потери и напряжение короткого замыкания видны по каждой мощности до заказа.
- Мощность, кВА
- 800 / 1000
- Высшее напряжение
- 6; 6,3; 10; 10,5; 11 кВ
- Потери холостого хода, Вт
- 980 / 1150
- Потери короткого замыкания, Вт (Dy / Yy)
- 7500 / 7500 · 10300 / 10300
- Ток холостого хода, %
- 0,6 / 0,6
- Напряжение короткого замыкания, %
- 4,5
- Группа соединения
- Yyn0 или Dyn11
- Низшее напряжение
- 0,4 кВ
- Регулирование
- ±5 % или ±2×2,5 %
- Серия, по данным завода
- S11-M
М10-1250/1600Масляный трансформатор 10 кВ, 1250–1600 кВА
Трёхфазный масляный трансформатор серии S11-M на 1250 / 1600 кВА для сетей 6–11 кВ. Такие мощности берут для заводов, логистических парков и площадок с большой нагрузкой. Завод даёт по этому ряду полную таблицу, поэтому потери и напряжение короткого замыкания видны по каждой мощности до заказа.
- Мощность, кВА
- 1250 / 1600
- Высшее напряжение
- 6; 6,3; 10; 10,5; 11 кВ
- Потери холостого хода, Вт
- 1360 / 1640
- Потери короткого замыкания, Вт (Dy / Yy)
- 12000 / 12000 · 14500 / 14500
- Ток холостого хода, %
- 0,5 / 0,5
- Напряжение короткого замыкания, %
- 4,5
- Группа соединения
- Yyn0 или Dyn11
- Низшее напряжение
- 0,4 кВ
- Регулирование
- ±5 % или ±2×2,5 %
- Серия, по данным завода
- S11-M

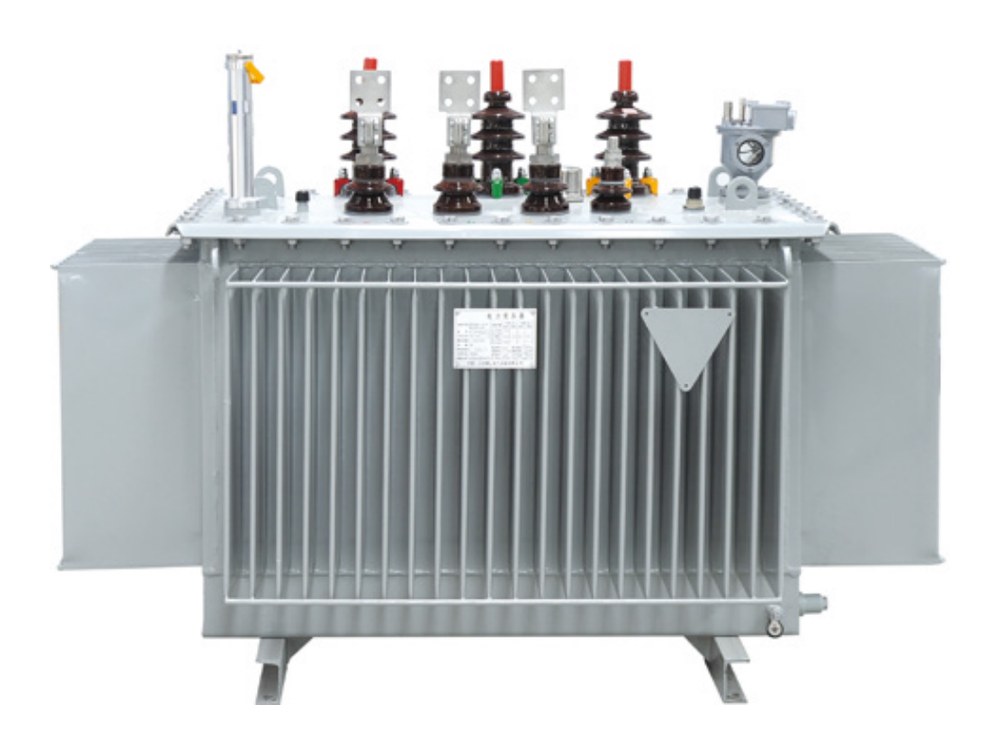

М10-2000/2500Масляный трансформатор 10 кВ, 2000–2500 кВА
Трёхфазный масляный трансформатор серии S11-M на 2000 / 2500 кВА для сетей 6–11 кВ. Такие мощности берут для крупных предприятий и районных распределительных подстанций. Завод даёт по этому ряду полную таблицу, поэтому потери и напряжение короткого замыкания видны по каждой мощности до заказа.
- Мощность, кВА
- 2000 / 2500
- Высшее напряжение
- 6; 6,3; 10; 10,5; 11 кВ
- Потери холостого хода, Вт
- 1940 / 2290
- Потери короткого замыкания, Вт (Dy / Yy)
- 18300 / 18300 · 21200 / 21200
- Ток холостого хода, %
- 0,4 / 0,4
- Напряжение короткого замыкания, %
- 5
- Группа соединения
- Yyn0 или Dyn11
- Низшее напряжение
- 0,4 кВ
- Регулирование
- ±5 % или ±2×2,5 %
- Серия, по данным завода
- S11-M
20 кВМасляные трансформаторы 20 кВтот же ряд мощностей на класс 20 кВ8 позиций · М20-30/80 · М20-100/125 · М20-160/250 · М20-315/400 · М20-500/630 · М20-800/1000 · М20-1250/1600 · М20-2000/2500СвернутьСмотреть позиции
Восемь позиций — тот же ряд от 30 до 2500 кВА, но с высшим напряжением класса 20 кВ. В российских сетях такой класс встречается редко, поэтому до заказа подтверждаем у завода обмотки под ваше напряжение и схему сети.
М20-30/80Масляный трансформатор 20 кВ, 30–80 кВА
Масляный трансформатор на 30 / 50 / 80 кВА и высшее напряжение класса 20 кВ. По мощности он подходит для небольших потребителей: фермы, мастерские, насосные станции и отдельные посёлки. Если ваша сеть 6 или 10 кВ, лучше смотреть ряд на 10 кВ: класс 20 кВ нужен только под сеть с таким напряжением.
- Мощность, кВА
- 30 / 50 / 80
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

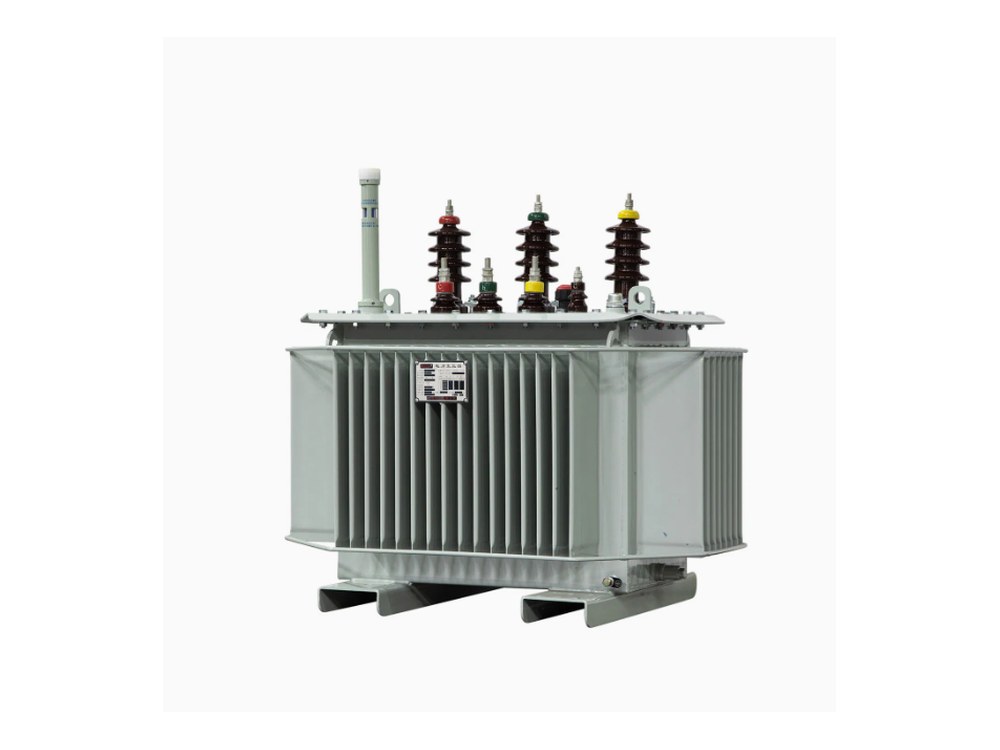

М20-100/125Масляный трансформатор 20 кВ, 100–125 кВА
Масляный трансформатор на 100 / 125 кВА и высшее напряжение класса 20 кВ. По мощности он подходит для магазинов, небольших производств, жилых домов и торговых точек. Если ваша сеть 6 или 10 кВ, лучше смотреть ряд на 10 кВ: класс 20 кВ нужен только под сеть с таким напряжением.
- Мощность, кВА
- 100 / 125
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

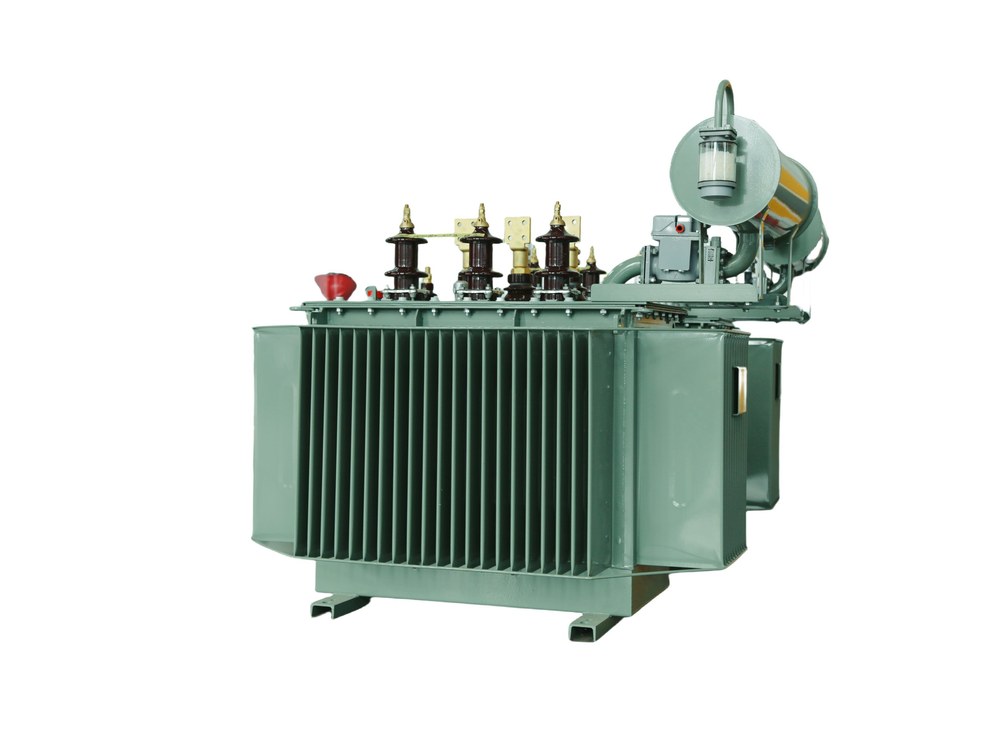

М20-160/250Масляный трансформатор 20 кВ, 160–250 кВА
Масляный трансформатор на 160 / 200 / 250 кВА и высшее напряжение класса 20 кВ. По мощности он подходит для жилых кварталов, небольших цехов, котельных и насосных. Если ваша сеть 6 или 10 кВ, лучше смотреть ряд на 10 кВ: класс 20 кВ нужен только под сеть с таким напряжением.
- Мощность, кВА
- 160 / 200 / 250
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

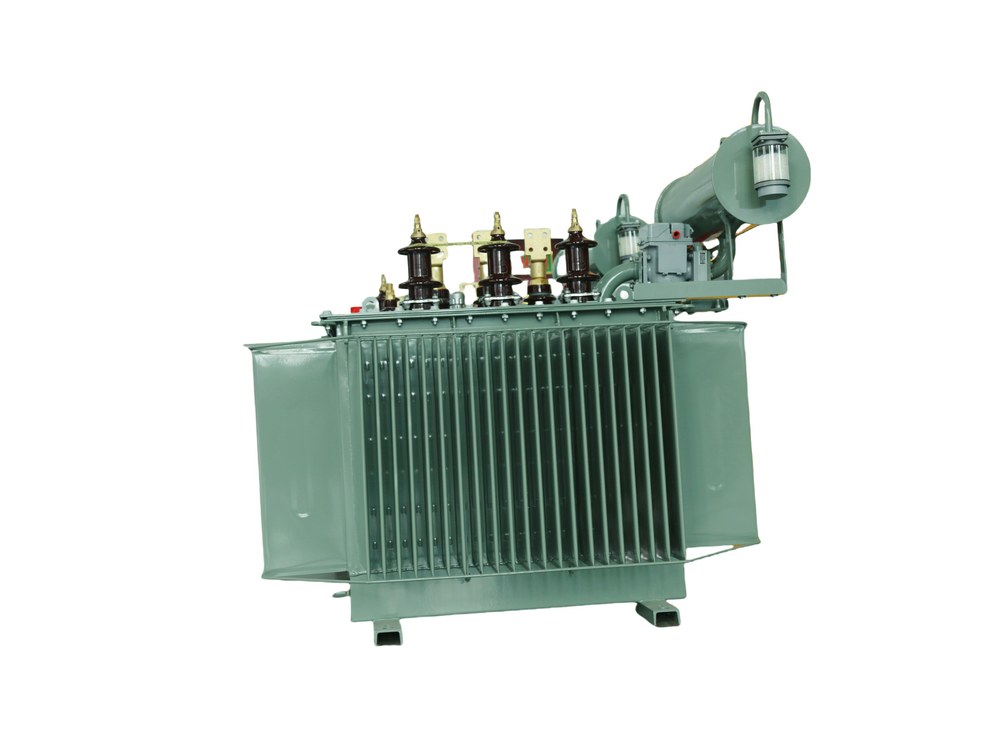

М20-315/400Масляный трансформатор 20 кВ, 315–400 кВА
Масляный трансформатор на 315 / 400 кВА и высшее напряжение класса 20 кВ. По мощности он подходит для групп жилых домов, торговых комплексов и цехов. Если ваша сеть 6 или 10 кВ, лучше смотреть ряд на 10 кВ: класс 20 кВ нужен только под сеть с таким напряжением.
- Мощность, кВА
- 315 / 400
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

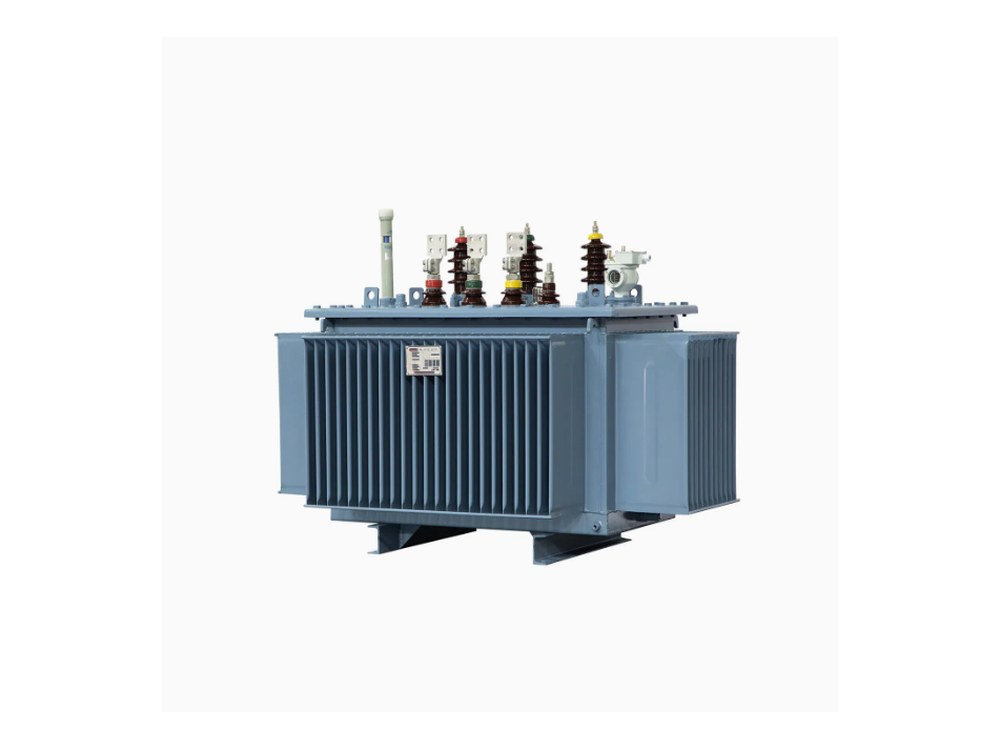

М20-500/630Масляный трансформатор 20 кВ, 500–630 кВА
Масляный трансформатор на 500 / 630 кВА и высшее напряжение класса 20 кВ. По мощности он подходит для школ, больниц, предприятий среднего размера и складских комплексов. Если ваша сеть 6 или 10 кВ, лучше смотреть ряд на 10 кВ: класс 20 кВ нужен только под сеть с таким напряжением.
- Мощность, кВА
- 500 / 630
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

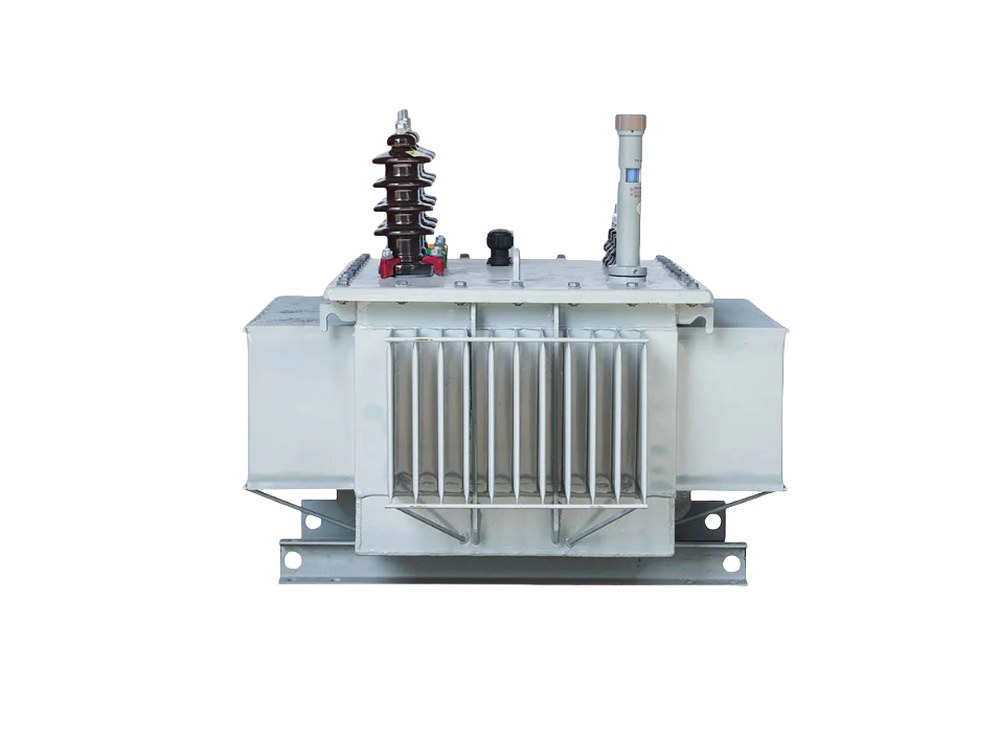

М20-800/1000Масляный трансформатор 20 кВ, 800–1000 кВА
Масляный трансформатор на 800 / 1000 кВА и высшее напряжение класса 20 кВ. По мощности он подходит для крупных цехов, торговых центров и микрорайонов. Если ваша сеть 6 или 10 кВ, лучше смотреть ряд на 10 кВ: класс 20 кВ нужен только под сеть с таким напряжением.
- Мощность, кВА
- 800 / 1000
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

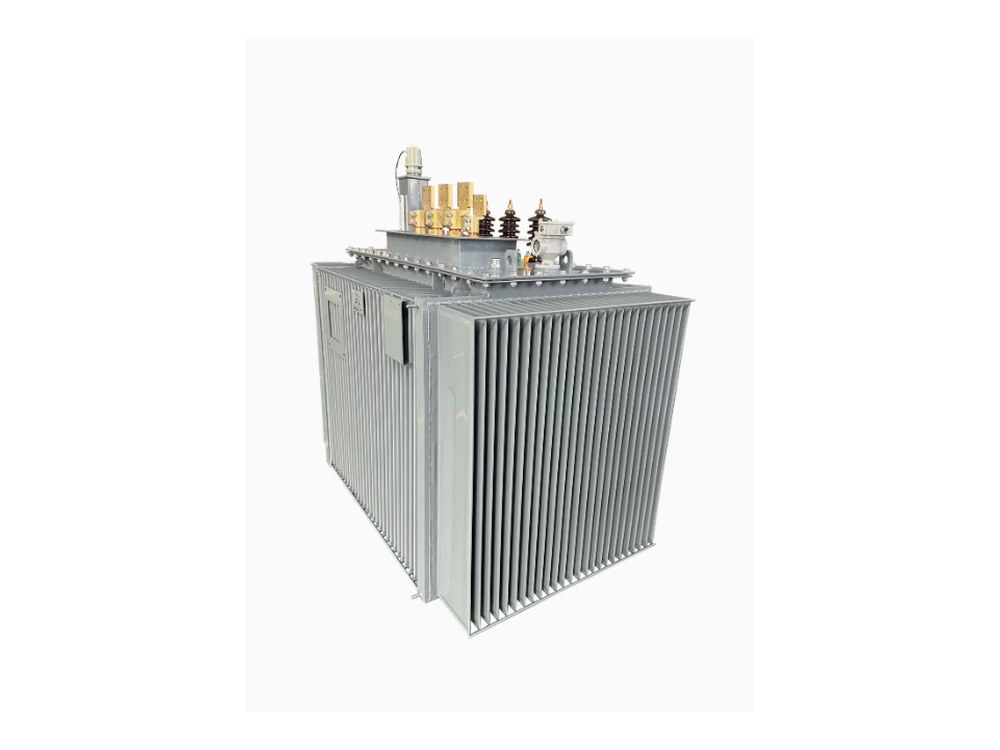

М20-1250/1600Масляный трансформатор 20 кВ, 1250–1600 кВА
Масляный трансформатор на 1250 / 1600 кВА и высшее напряжение класса 20 кВ. По мощности он подходит для заводов, логистических парков и площадок с большой нагрузкой. Если ваша сеть 6 или 10 кВ, лучше смотреть ряд на 10 кВ: класс 20 кВ нужен только под сеть с таким напряжением.
- Мощность, кВА
- 1250 / 1600
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М20-2000/2500Масляный трансформатор 20 кВ, 2000–2500 кВА
Масляный трансформатор на 2000 / 2500 кВА и высшее напряжение класса 20 кВ. По мощности он подходит для крупных предприятий и районных распределительных подстанций. Если ваша сеть 6 или 10 кВ, лучше смотреть ряд на 10 кВ: класс 20 кВ нужен только под сеть с таким напряжением.
- Мощность, кВА
- 2000 / 2500
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

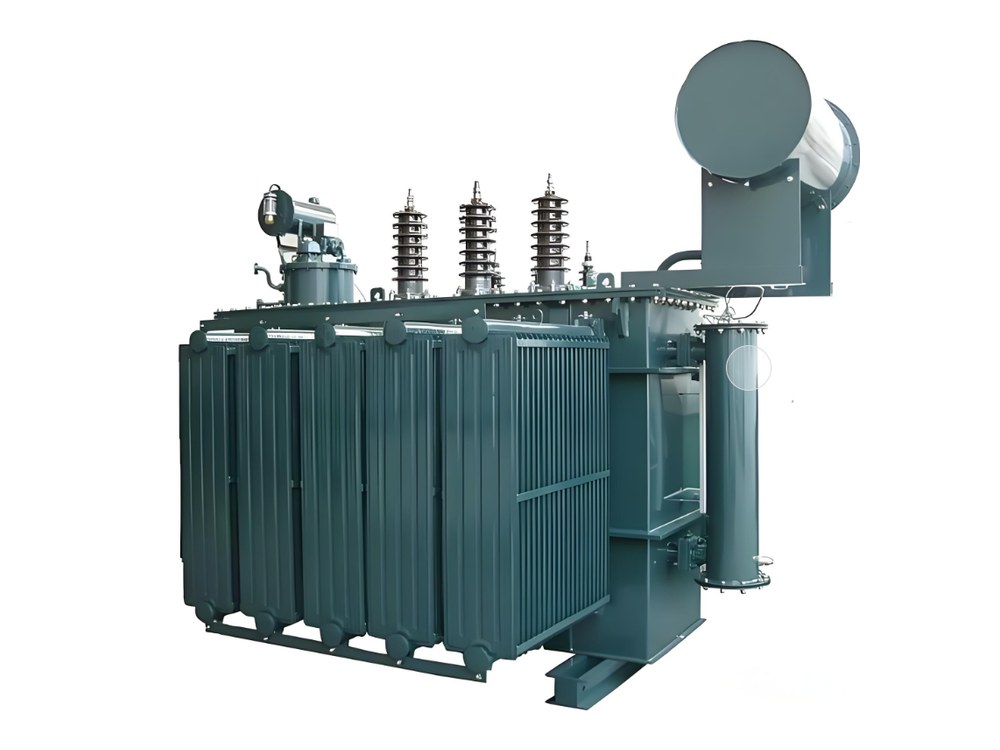

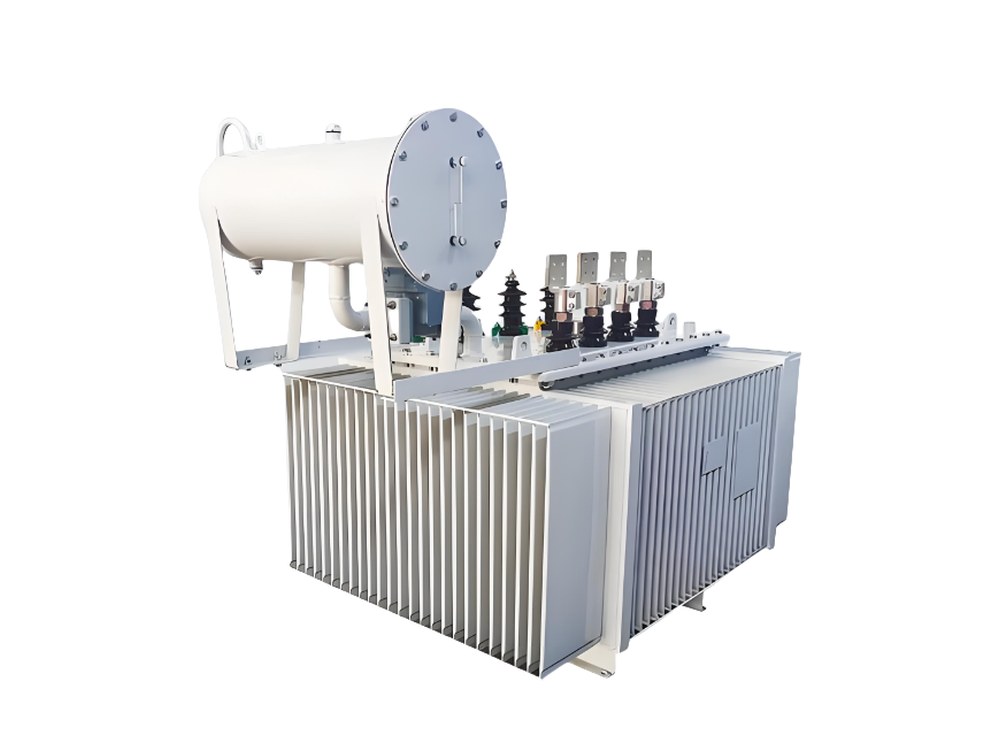

35 кВМасляные трансформаторы 35 кВот 1000 до 31 500 кВА16 позиций · М35-1000 · М35-1250 · М35-1600 · М35-2000 · М35-2500 · М35-3150 · М35-4000 · М35-5000 · М35-6300 · М35-8000 · М35-10000 · М35-12500 · М35-16000 · М35-20000 · М35-25000 · М35-31500СвернутьСмотреть позиции
Шестнадцать позиций — по одной на каждую мощность от 1000 до 31 500 кВА. Такие трансформаторы ставят на узловых и районных подстанциях, на крупных предприятиях и в карьерах, где напряжение приходит с линии 35 кВ.
М35-1000Масляный трансформатор 35 кВ, 1000 кВА
Масляный трансформатор класса 35 кВ мощностью 1000 кВА. Берут для небольших предприятий и сельских подстанций. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 1000
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

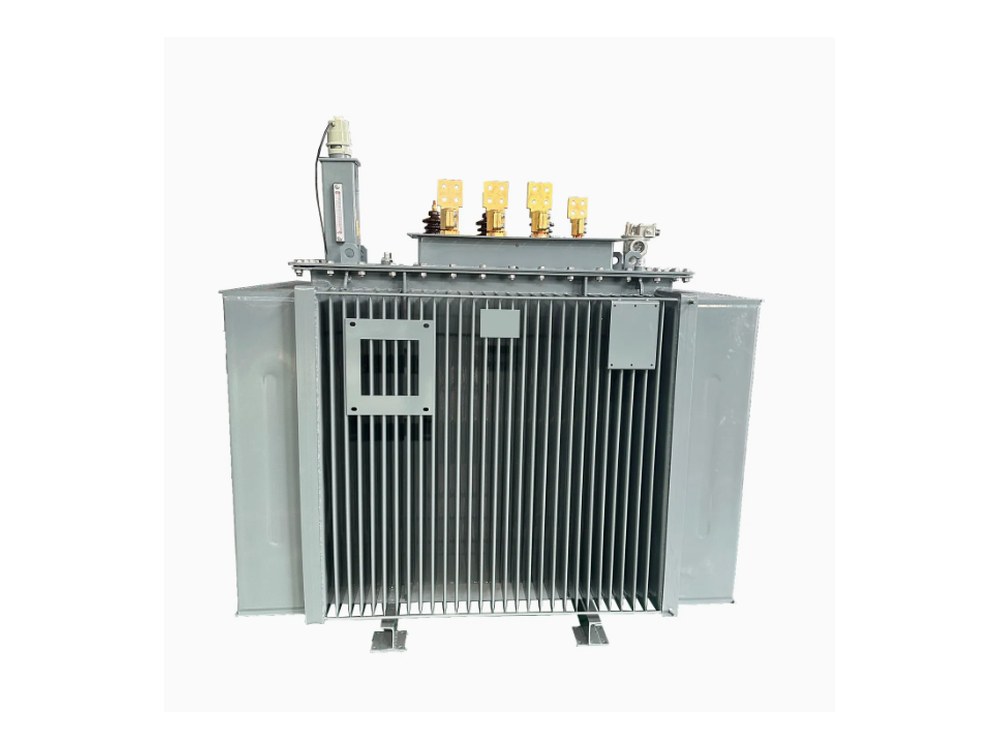

М35-1250Масляный трансформатор 35 кВ, 1250 кВА
Масляный трансформатор класса 35 кВ мощностью 1250 кВА. Берут для предприятий, питающихся от линии 35 кВ. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 1250
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

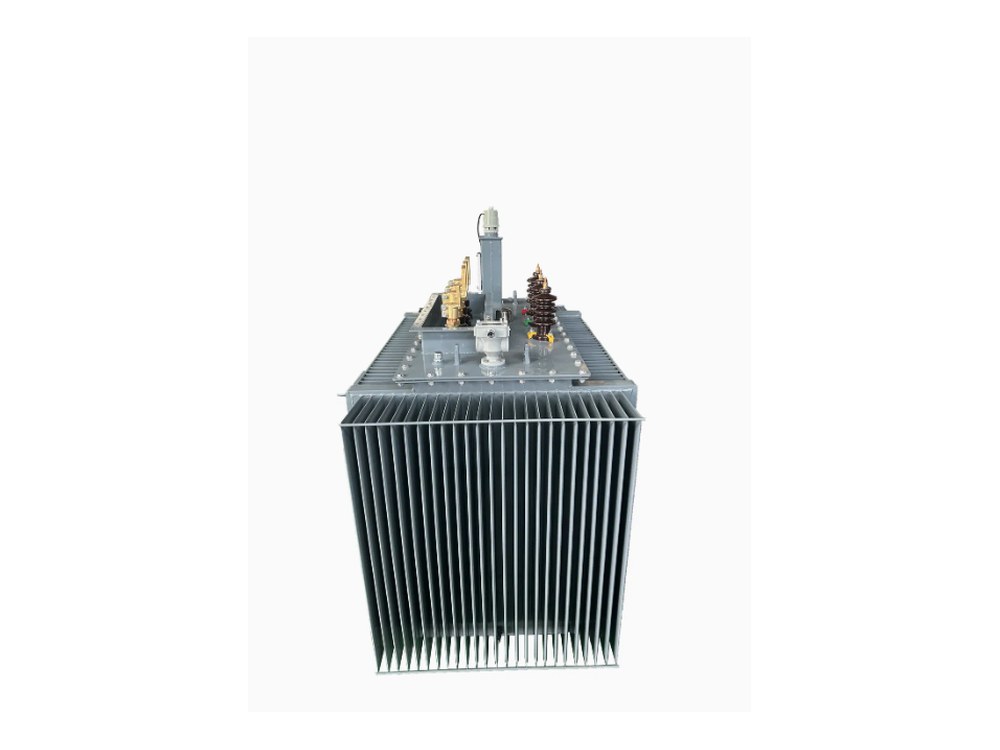

М35-1600Масляный трансформатор 35 кВ, 1600 кВА
Масляный трансформатор класса 35 кВ мощностью 1600 кВА. Берут для промышленных площадок и посёлков. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 1600
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

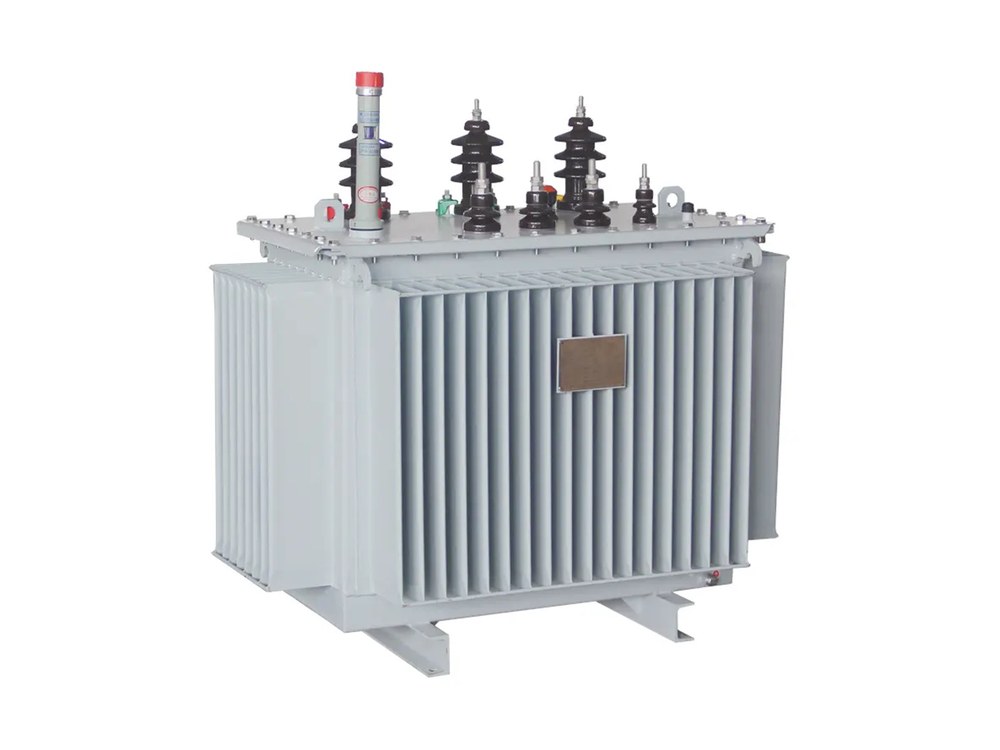

М35-2000Масляный трансформатор 35 кВ, 2000 кВА
Масляный трансформатор класса 35 кВ мощностью 2000 кВА. Берут для цехов, карьеров и объектов нефтегаза. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 2000
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

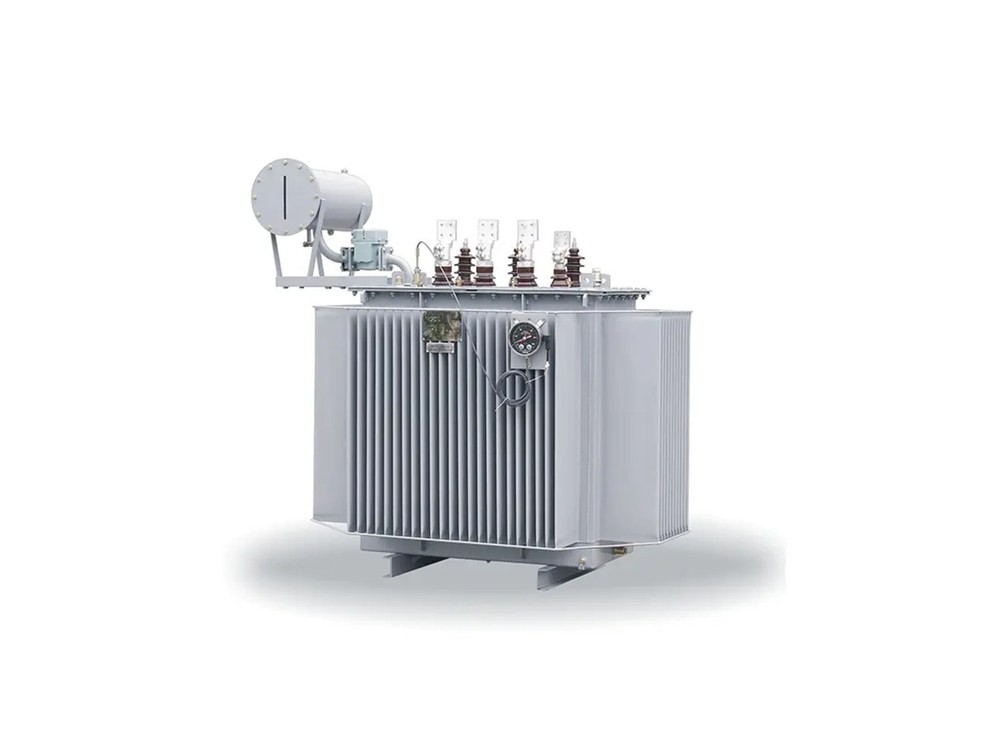

М35-2500Масляный трансформатор 35 кВ, 2500 кВА
Масляный трансформатор класса 35 кВ мощностью 2500 кВА. Берут для предприятий средней мощности. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 2500
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

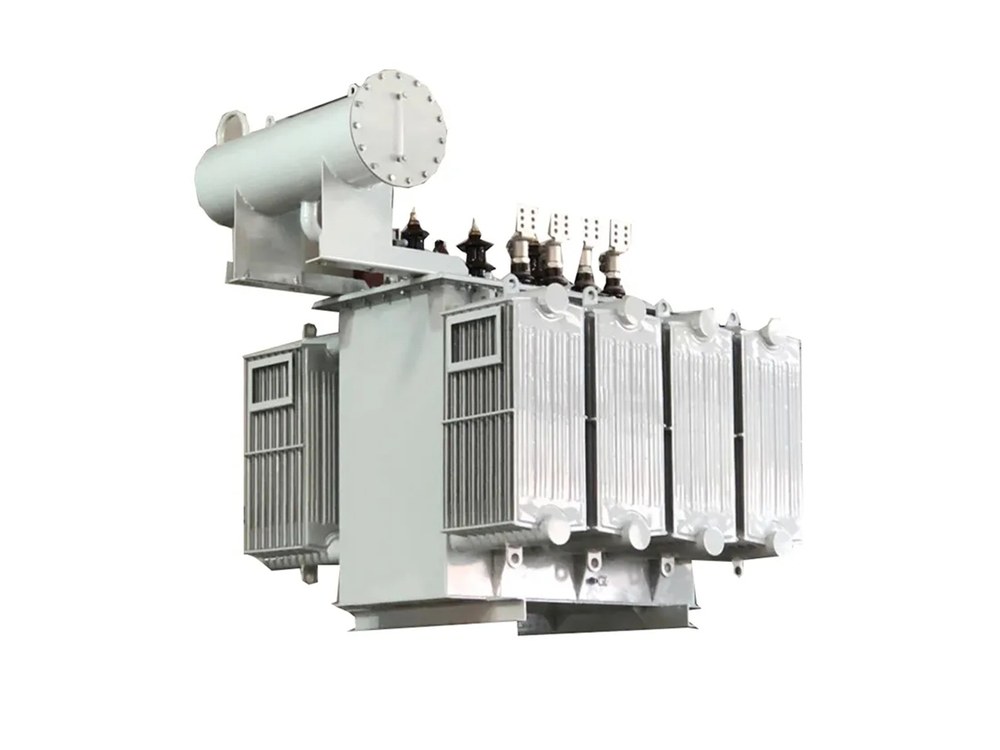

М35-3150Масляный трансформатор 35 кВ, 3150 кВА
Масляный трансформатор класса 35 кВ мощностью 3150 кВА. Берут для подстанций 35/10 кВ городских районов. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 3150
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

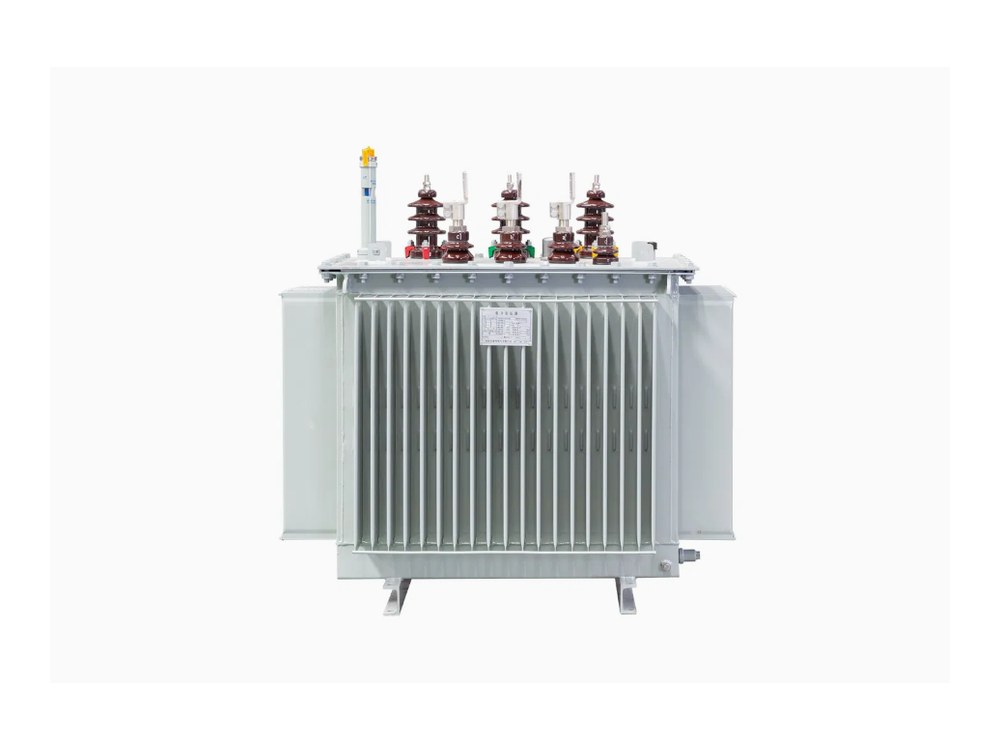

М35-4000Масляный трансформатор 35 кВ, 4000 кВА
Масляный трансформатор класса 35 кВ мощностью 4000 кВА. Берут для районных подстанций и промышленных узлов. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 4000
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М35-5000Масляный трансформатор 35 кВ, 5000 кВА
Масляный трансформатор класса 35 кВ мощностью 5000 кВА. Берут для подстанций 35/10 кВ с большим числом потребителей. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 5000
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

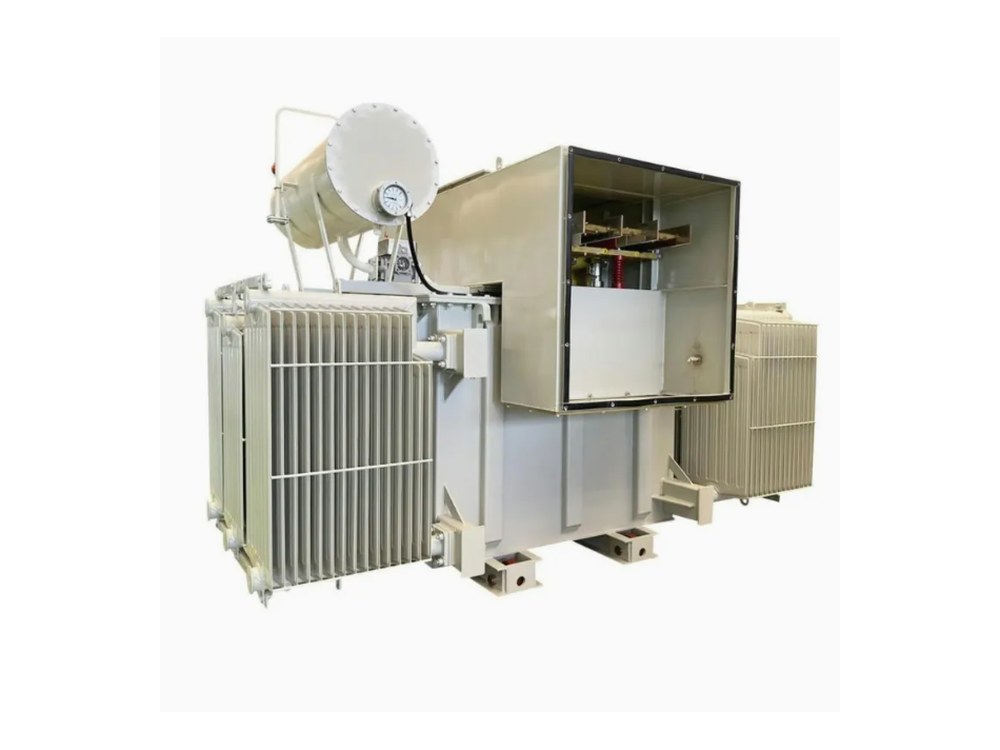

М35-6300Масляный трансформатор 35 кВ, 6300 кВА
Масляный трансформатор класса 35 кВ мощностью 6300 кВА. Берут для районных подстанций и крупных предприятий. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 6300
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

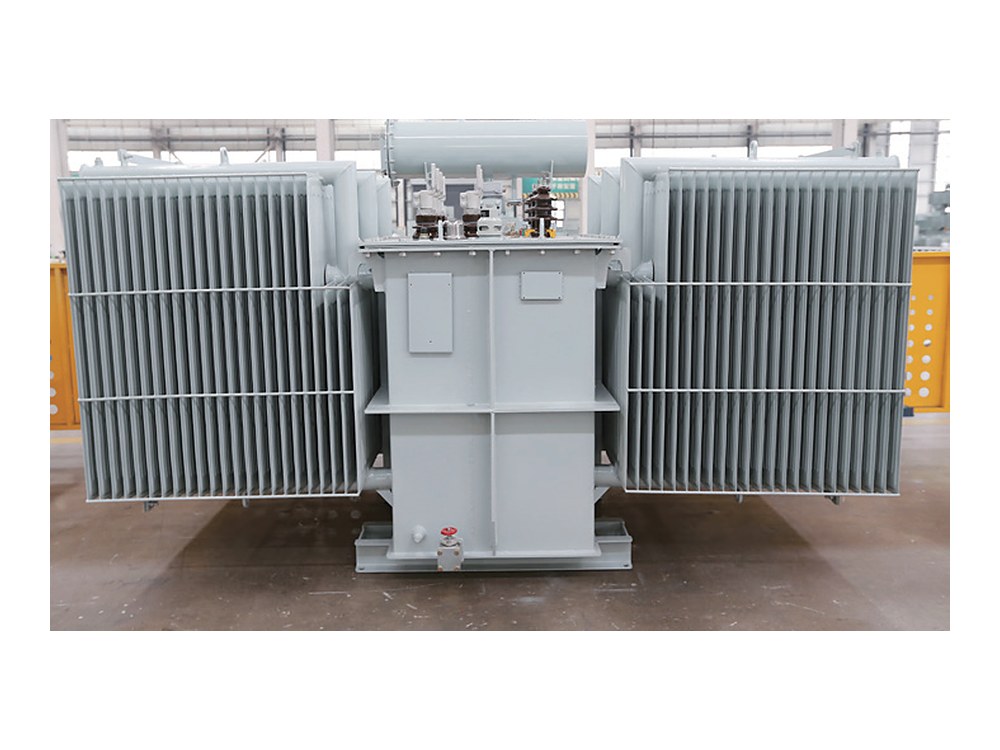

М35-8000Масляный трансформатор 35 кВ, 8000 кВА
Масляный трансформатор класса 35 кВ мощностью 8000 кВА. Берут для узловых подстанций и горнодобывающих площадок. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 8000
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М35-10000Масляный трансформатор 35 кВ, 10000 кВА
Масляный трансформатор класса 35 кВ мощностью 10000 кВА. Берут для узловых подстанций 35/10 кВ. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 10000
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

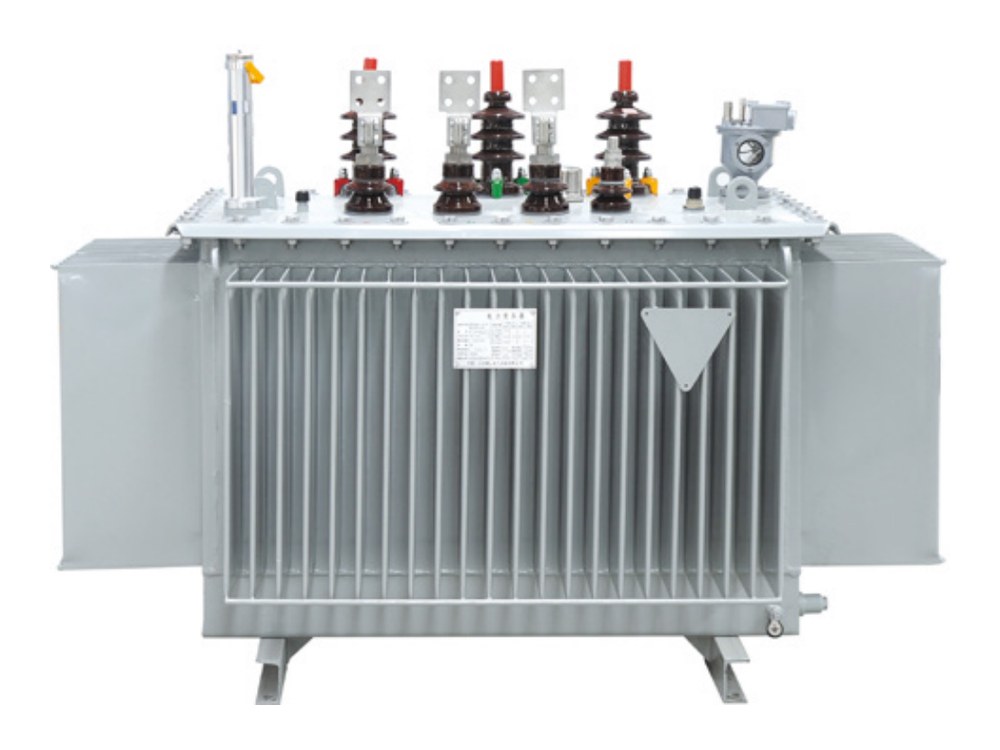

М35-12500Масляный трансформатор 35 кВ, 12500 кВА
Масляный трансформатор класса 35 кВ мощностью 12500 кВА. Берут для подстанций, питающих целые города и промзоны. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 12500
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М35-16000Масляный трансформатор 35 кВ, 16000 кВА
Масляный трансформатор класса 35 кВ мощностью 16000 кВА. Берут для крупных узловых подстанций. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 16000
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

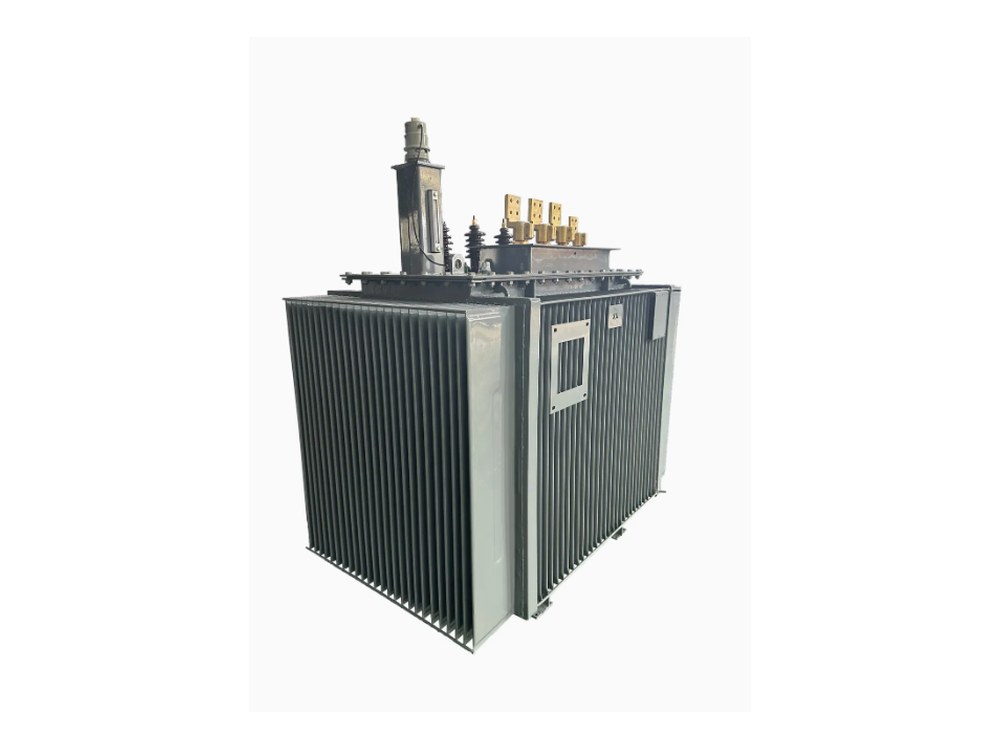

М35-20000Масляный трансформатор 35 кВ, 20000 кВА
Масляный трансформатор класса 35 кВ мощностью 20000 кВА. Берут для мощных подстанций 35/10 кВ. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 20000
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М35-25000Масляный трансформатор 35 кВ, 25000 кВА
Масляный трансформатор класса 35 кВ мощностью 25000 кВА. Берут для опорных подстанций сетей. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 25000
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М35-31500Масляный трансформатор 35 кВ, 31500 кВА
Масляный трансформатор класса 35 кВ мощностью 31500 кВА. Берут для самых мощных подстанций класса 35 кВ. Схему соединения, регулирование и потери завод считает под вашу сеть, поэтому присылайте напряжение низкой стороны и схему подстанции.
- Мощность, кВА
- 31500
- Класс высшего напряжения
- 35 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
110 и 220 кВСиловые трансформаторы 110 и 220 кВот 6300 кВА до 120 МВА25 позиций · М110-6300 · М110-8000 · М110-10000 · М110-12500 · М110-16000 · М110-20000 · М110-25000 · М110-31500 · М110-40000 · М110-50000 · М110-63000 · М110-75000 · М110-90000 · М110-100000 · М110-120000 · М220-20000 · М220-25000 · М220-31500 · М220-40000 · М220-50000 · М220-63000 · М220-75000 · М220-90000 · М220-100000 · М220-120000СвернутьСмотреть позиции
Двадцать пять позиций — по одной на каждую мощность. На 110 кВ ряд идёт от 6300 кВА до 120 МВА, на 220 кВ — от 20 до 120 МВА. Это трансформаторы для опорных подстанций, электростанций и крупных промышленных узлов. Мощность, класс напряжения и исполнение обмоток уточняем у завода по вашему проекту.
М110-6300Силовой трансформатор 110 кВ, 6,3 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 6,3 МВА (6300 кВА). Его берут для подстанций крупных предприятий и районных сетей. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 6300
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

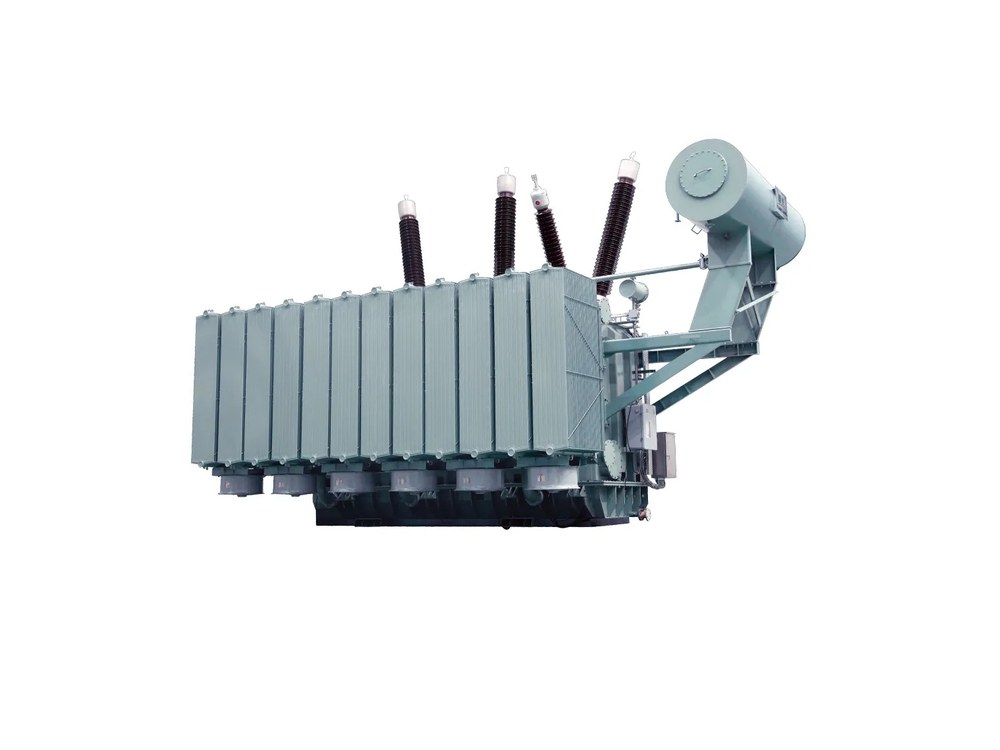

М110-8000Силовой трансформатор 110 кВ, 8 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 8 МВА (8000 кВА). Его берут для подстанций крупных предприятий и районных сетей. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 8000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-10000Силовой трансформатор 110 кВ, 10 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 10 МВА (10000 кВА). Его берут для подстанций крупных предприятий и районных сетей. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 10000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-12500Силовой трансформатор 110 кВ, 12,5 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 12,5 МВА (12500 кВА). Его берут для подстанций крупных предприятий и районных сетей. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 12500
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-16000Силовой трансформатор 110 кВ, 16 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 16 МВА (16000 кВА). Его берут для подстанций крупных предприятий и районных сетей. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 16000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-20000Силовой трансформатор 110 кВ, 20 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 20 МВА (20000 кВА). Его берут для опорных подстанций и промышленных узлов. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 20000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-25000Силовой трансформатор 110 кВ, 25 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 25 МВА (25000 кВА). Его берут для опорных подстанций и промышленных узлов. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 25000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-31500Силовой трансформатор 110 кВ, 31,5 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 31,5 МВА (31500 кВА). Его берут для опорных подстанций и промышленных узлов. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 31500
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-40000Силовой трансформатор 110 кВ, 40 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 40 МВА (40000 кВА). Его берут для опорных подстанций и промышленных узлов. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 40000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-50000Силовой трансформатор 110 кВ, 50 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 50 МВА (50000 кВА). Его берут для узловых подстанций, электростанций и металлургических комплексов. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 50000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-63000Силовой трансформатор 110 кВ, 63 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 63 МВА (63000 кВА). Его берут для узловых подстанций, электростанций и металлургических комплексов. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 63000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Типовое испытание, по данным завода
- SSZ22-63000/110 с РПН: GB/T 1094 и IEC 60076, заключение «соответствует»
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-75000Силовой трансформатор 110 кВ, 75 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 75 МВА (75000 кВА). Его берут для узловых подстанций, электростанций и металлургических комплексов. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 75000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-90000Силовой трансформатор 110 кВ, 90 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 90 МВА (90000 кВА). Его берут для главных подстанций крупных энергоузлов. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 90000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-100000Силовой трансформатор 110 кВ, 100 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 100 МВА (100000 кВА). Его берут для главных подстанций крупных энергоузлов. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 100000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М110-120000Силовой трансформатор 110 кВ, 120 МВА
Масляный силовой трансформатор класса 110 кВ мощностью 120 МВА (120000 кВА). Его берут для главных подстанций крупных энергоузлов. Класс напряжения НН, схему, систему охлаждения и наличие РПН завод определяет по проекту подстанции, поэтому присылайте задание.
- Мощность, кВА
- 120000
- Класс высшего напряжения
- 110 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М220-20000Силовой трансформатор 220 кВ, 20 МВА
Масляный силовой трансформатор класса 220 кВ мощностью 20 МВА (20000 кВА) — для опорных подстанций и промышленных узлов. Такие машины делают под проект: обмотки, охлаждение, регулирование под нагрузкой и вводы согласуют с заводом заранее.
- Мощность, кВА
- 20000
- Класс высшего напряжения
- 220 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М220-25000Силовой трансформатор 220 кВ, 25 МВА
Масляный силовой трансформатор класса 220 кВ мощностью 25 МВА (25000 кВА) — для опорных подстанций и промышленных узлов. Такие машины делают под проект: обмотки, охлаждение, регулирование под нагрузкой и вводы согласуют с заводом заранее.
- Мощность, кВА
- 25000
- Класс высшего напряжения
- 220 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М220-31500Силовой трансформатор 220 кВ, 31,5 МВА
Масляный силовой трансформатор класса 220 кВ мощностью 31,5 МВА (31500 кВА) — для опорных подстанций и промышленных узлов. Такие машины делают под проект: обмотки, охлаждение, регулирование под нагрузкой и вводы согласуют с заводом заранее.
- Мощность, кВА
- 31500
- Класс высшего напряжения
- 220 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М220-40000Силовой трансформатор 220 кВ, 40 МВА
Масляный силовой трансформатор класса 220 кВ мощностью 40 МВА (40000 кВА) — для опорных подстанций и промышленных узлов. Такие машины делают под проект: обмотки, охлаждение, регулирование под нагрузкой и вводы согласуют с заводом заранее.
- Мощность, кВА
- 40000
- Класс высшего напряжения
- 220 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М220-50000Силовой трансформатор 220 кВ, 50 МВА
Масляный силовой трансформатор класса 220 кВ мощностью 50 МВА (50000 кВА) — для узловых подстанций, электростанций и металлургических комплексов. Такие машины делают под проект: обмотки, охлаждение, регулирование под нагрузкой и вводы согласуют с заводом заранее.
- Мощность, кВА
- 50000
- Класс высшего напряжения
- 220 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М220-63000Силовой трансформатор 220 кВ, 63 МВА
Масляный силовой трансформатор класса 220 кВ мощностью 63 МВА (63000 кВА) — для узловых подстанций, электростанций и металлургических комплексов. Такие машины делают под проект: обмотки, охлаждение, регулирование под нагрузкой и вводы согласуют с заводом заранее.
- Мощность, кВА
- 63000
- Класс высшего напряжения
- 220 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

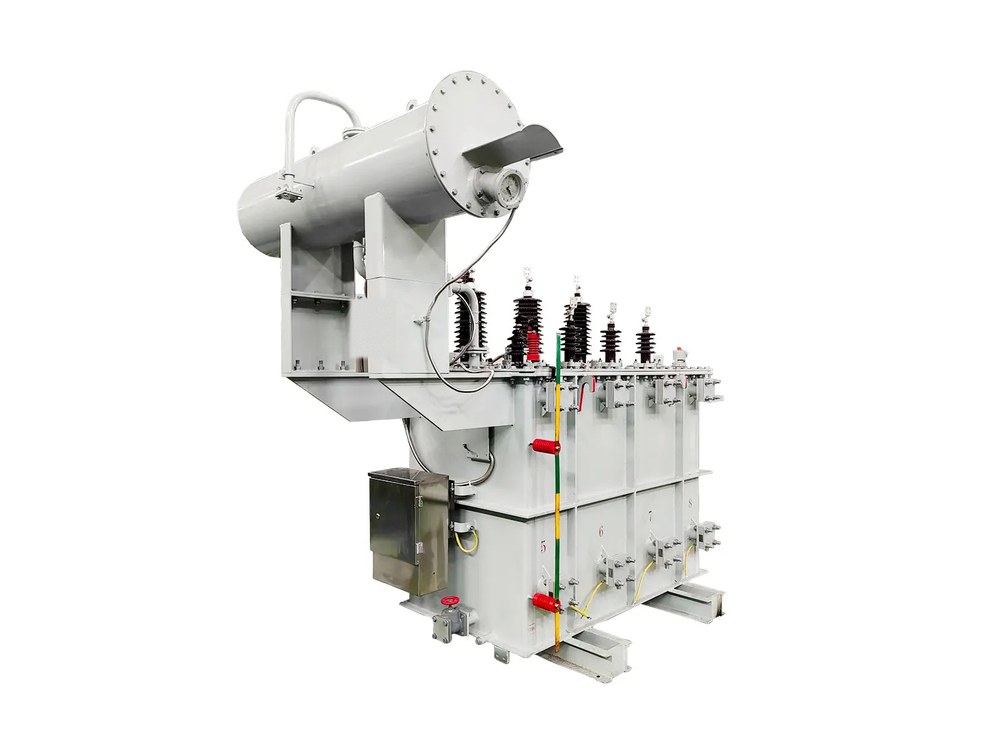

М220-75000Силовой трансформатор 220 кВ, 75 МВА
Масляный силовой трансформатор класса 220 кВ мощностью 75 МВА (75000 кВА) — для узловых подстанций, электростанций и металлургических комплексов. Такие машины делают под проект: обмотки, охлаждение, регулирование под нагрузкой и вводы согласуют с заводом заранее.
- Мощность, кВА
- 75000
- Класс высшего напряжения
- 220 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М220-90000Силовой трансформатор 220 кВ, 90 МВА
Масляный силовой трансформатор класса 220 кВ мощностью 90 МВА (90000 кВА) — для главных подстанций крупных энергоузлов. Такие машины делают под проект: обмотки, охлаждение, регулирование под нагрузкой и вводы согласуют с заводом заранее.
- Мощность, кВА
- 90000
- Класс высшего напряжения
- 220 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М220-100000Силовой трансформатор 220 кВ, 100 МВА
Масляный силовой трансформатор класса 220 кВ мощностью 100 МВА (100000 кВА) — для главных подстанций крупных энергоузлов. Такие машины делают под проект: обмотки, охлаждение, регулирование под нагрузкой и вводы согласуют с заводом заранее.
- Мощность, кВА
- 100000
- Класс высшего напряжения
- 220 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
М220-120000Силовой трансформатор 220 кВ, 120 МВА
Масляный силовой трансформатор класса 220 кВ мощностью 120 МВА (120000 кВА) — для главных подстанций крупных энергоузлов. Такие машины делают под проект: обмотки, охлаждение, регулирование под нагрузкой и вводы согласуют с заводом заранее.
- Мощность, кВА
- 120000
- Класс высшего напряжения
- 220 кВ
- Фазность
- трёхфазный
- Серии по данным завода
- S11, S13, S20, S22
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
сухиеСухие трансформаторы 10 кВлитая эпоксидная изоляция, от 30 до 2500 кВА9 позиций · С10-30/80 · С10-100/125 · С10-160/200 · С10-250/315 · С10-400/500 · С10-630/800 · С10-1000/1600 · С10-2000/2500 · СФ-10СвернутьСмотреть позиции
Девять позиций — сухие трансформаторы с обмотками, залитыми эпоксидной смолой, на класс 10 кВ, и отдельная позиция для солнечных электростанций с расщеплённой обмоткой. Их выбирают для зданий, где нельзя держать масло: торговых и офисных центров, больниц, метро, дата-центров и цехов с повышенными требованиями к пожарной безопасности.
С10-30/80Сухой трансформатор 10 кВ, 30–80 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 30 / 50 / 80 кВА, класс 10 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для небольших помещений и объектов, где нельзя держать масло.
- Мощность, кВА
- 30 / 50 / 80
- Класс высшего напряжения
- 10 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С10-100/125Сухой трансформатор 10 кВ, 100–125 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 100 / 125 кВА, класс 10 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для магазинов, офисов и небольших производств.
- Мощность, кВА
- 100 / 125
- Класс высшего напряжения
- 10 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С10-160/200Сухой трансформатор 10 кВ, 160–200 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 160 / 200 кВА, класс 10 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для жилых и офисных зданий, школ.
- Мощность, кВА
- 160 / 200
- Класс высшего напряжения
- 10 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С10-250/315Сухой трансформатор 10 кВ, 250–315 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 250 / 315 кВА, класс 10 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для торговых центров, гостиниц и больниц.
- Мощность, кВА
- 250 / 315
- Класс высшего напряжения
- 10 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С10-400/500Сухой трансформатор 10 кВ, 400–500 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 400 / 500 кВА, класс 10 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для больших зданий и цехов.
- Мощность, кВА
- 400 / 500
- Класс высшего напряжения
- 10 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте

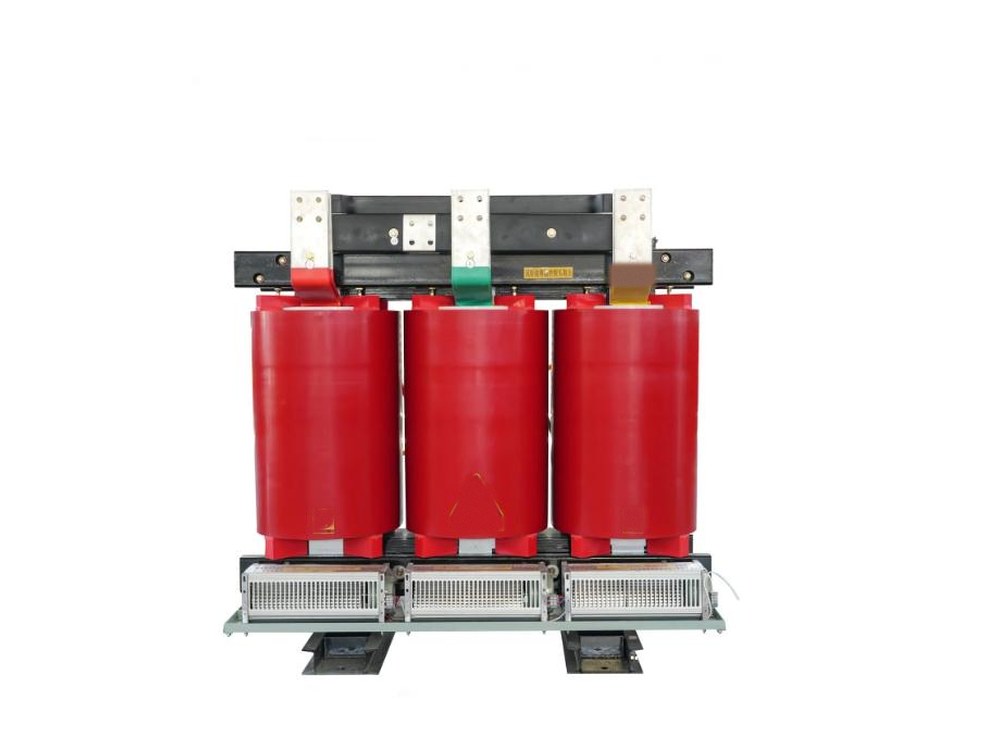

С10-630/800Сухой трансформатор 10 кВ, 630–800 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 630 / 800 кВА, класс 10 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для крупных торговых и бизнес-центров.
- Мощность, кВА
- 630 / 800
- Класс высшего напряжения
- 10 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С10-1000/1600Сухой трансформатор 10 кВ, 1000–1600 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 1000 / 1250 / 1600 кВА, класс 10 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для промышленных цехов, дата-центров и метро.
- Мощность, кВА
- 1000 / 1250 / 1600
- Класс высшего напряжения
- 10 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С10-2000/2500Сухой трансформатор 10 кВ, 2000–2500 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 2000 / 2500 кВА, класс 10 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для крупных предприятий и инфраструктурных объектов.
- Мощность, кВА
- 2000 / 2500
- Класс высшего напряжения
- 10 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
СФ-10Сухой трансформатор для солнечной электростанции с двойной расщеплённой обмоткой
Специальный сухой трансформатор для солнечных электростанций, подключаемых к сети 10 кВ. У него расщеплённая низкая обмотка: два выхода можно использовать вместе или по отдельности, каждый на половину мощности. Выводы низкой стороны сделаны медными шинами, их удобно подключать.
- Назначение
- солнечные электростанции
- Класс высшего напряжения
- 10 кВ
- Низкая обмотка
- двойная расщеплённая, два выхода
- Выводы низкой стороны
- медные шины
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
сухиеСухие трансформаторы 20 кВлитая изоляция, от 30 до 2500 кВА8 позиций · С20-30/80 · С20-100/125 · С20-160/250 · С20-315/400 · С20-500/630 · С20-800/1000 · С20-1250/1600 · С20-2000/2500СвернутьСмотреть позиции
Восемь позиций — тот же ряд сухих трансформаторов от 30 до 2500 кВА на класс 20 кВ. Обмотки залиты эпоксидной смолой, масла в них нет. Класс 20 кВ редок для российских сетей, поэтому напряжение и схему подтверждаем у завода.
С20-30/80Сухой трансформатор 20 кВ, 30–80 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 30 / 50 / 80 кВА, класс 20 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для небольших помещений и объектов, где нельзя держать масло.
- Мощность, кВА
- 30 / 50 / 80
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С20-100/125Сухой трансформатор 20 кВ, 100–125 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 100 / 125 кВА, класс 20 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для магазинов, офисов и небольших производств.
- Мощность, кВА
- 100 / 125
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С20-160/250Сухой трансформатор 20 кВ, 160–250 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 160 / 200 / 250 кВА, класс 20 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для жилых и офисных зданий, школ.
- Мощность, кВА
- 160 / 200 / 250
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С20-315/400Сухой трансформатор 20 кВ, 315–400 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 315 / 400 кВА, класс 20 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для торговых центров, гостиниц и больниц.
- Мощность, кВА
- 315 / 400
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С20-500/630Сухой трансформатор 20 кВ, 500–630 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 500 / 630 кВА, класс 20 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для больших зданий и цехов.
- Мощность, кВА
- 500 / 630
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С20-800/1000Сухой трансформатор 20 кВ, 800–1000 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 800 / 1000 кВА, класс 20 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для крупных торговых и бизнес-центров.
- Мощность, кВА
- 800 / 1000
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С20-1250/1600Сухой трансформатор 20 кВ, 1250–1600 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 1250 / 1600 кВА, класс 20 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для заводов и дата-центров.
- Мощность, кВА
- 1250 / 1600
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
С20-2000/2500Сухой трансформатор 20 кВ, 2000–2500 кВА
Сухой трансформатор с эпоксидной литой изоляцией на 2000 / 2500 кВА, класс 20 кВ. Масла в нём нет, обмотки залиты смолой под вакуумом, поэтому такие трансформаторы ставят внутри зданий, в том числе для крупных предприятий и инфраструктурных объектов.
- Мощность, кВА
- 2000 / 2500
- Класс высшего напряжения
- 20 кВ
- Фазность
- трёхфазный
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Серии по данным завода
- SC(B)10 … SC(B)18
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
особыеАморфные и однофазные трансформаторыэкономичные и столбовые4 позиции · АМ-1 · АС-1 · О1-К · О1-ССвернутьСмотреть позиции
Четыре позиции из брошюры завода, которых нет в рядах по классам: распределительные трансформаторы на аморфном сплаве, масляный и сухой, а также однофазные — киосковый и для установки на опоре. Аморфная сталь даёт меньший ток холостого хода, однофазные нужны для сетей с однофазным питанием.
АМ-1Аморфный масляный трансформатор
Распределительный масляный трансформатор с сердечником из аморфного сплава, серии SC(B)H15, H17 и H19. Потери холостого хода у аморфной стали ниже, чем у обычной кремнистой, и это заметно, когда трансформатор включён круглые сутки при малой нагрузке. Мощность и класс напряжения согласуем под вашу сеть.
- Сердечник
- аморфный сплав
- Охлаждение и изоляция
- минеральное масло
- Серии по данным завода
- SC(B)H15, H17, H19
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
АС-1Аморфный сухой трансформатор
Сухой трансформатор с сердечником из аморфного сплава и литой эпоксидной изоляцией. Он сочетает отсутствие масла и низкие потери холостого хода и подходит для зданий, где трансформатор работает постоянно, но нагружен слабо.
- Сердечник
- аморфный сплав
- Изоляция обмоток
- эпоксидная смола, литьё под вакуумом
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
О1-КОднофазный киосковый трансформатор
Однофазный распределительный трансформатор в корпусе, который ставят на фундамент рядом с потребителем, как принято в сетях американского типа. На снимке показано исполнение разных габаритов. Мощность и напряжения обмоток согласуем под ваш проект.
- Фазность
- однофазный
- Исполнение
- киосковое, на фундаменте
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
О1-СОднофазный столбовой трансформатор
Однофазный распределительный трансформатор для подвески на опоре воздушной линии. В брошюре показан ряд исполнений разной мощности. Он подходит для сельских линий, где потребители стоят далеко друг от друга.
- Фазность
- однофазный
- Исполнение
- для установки на опоре
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
подстанцииКомплектные подстанциикиосковые, блочные, для солнечных электростанций5 позиций · ПС-К1 · ПС-Е2 · ПС-А3 · ПС-Ф4 · ПС-Ф5СвернутьСмотреть позиции
Пять позиций — подстанции, которые завод собирает целиком: корпус, трансформатор, распределительные устройства и ошиновка. На площадку приезжает готовый блок, остаются монтаж и подключение. Конструкции европейского и американского типов, блоки для солнечных электростанций и обычная киосковая подстанция.
ПС-К1Киосковая подстанция
Блочная подстанция в металлическом корпусе с несколькими отсеками, внутри — трансформатор и распределительные устройства. Ставится на площадке на готовое основание и подключается кабелями.
- Исполнение
- блочное, в металлическом корпусе
- Состав
- трансформатор и распределительные устройства
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
ПС-Е2Подстанция европейского типа (YB)
Предварительно собранная подстанция в корпусе из оцинкованной стали. По данным завода, корпус делают по контейнерной технологии, внутри стоят вакуумные распределительные устройства и сухой трансформатор, а по защите и телемеханике подстанция рассчитана на работу без дежурного персонала.
- Исполнение
- предварительно собранный блок в оцинкованном корпусе
- Трансформатор
- сухой
- Рабочие температуры, по данным завода
- от −40 до +40 °C
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
ПС-А3Подстанция американского типа (ZGS)
Комплектная подстанция американского типа: трансформатор с высоковольтным переключателем и плавкими вставками внутри бака и шкаф низкого напряжения рядом. Занимает мало места, годится и для кольцевой схемы, и для тупиковой, подходит для центров нагрузки городских сетей.
- Исполнение
- трансформатор и шкаф низкого напряжения в одном блоке
- Схема сети
- кольцевая или тупиковая
- Серия, по данным завода
- ZGS11
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
ПС-Ф4Подстанция для солнечной электростанции
Подстанция, рассчитанная на подключение инверторов солнечной станции: повышает напряжение до уровня сети и защищает линию. Корпус светлый, с вентиляционными жалюзи. Состав и мощность согласуем под проект станции.
- Назначение
- солнечные электростанции
- Исполнение
- блочное, в металлическом корпусе
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
ПС-Ф5Подстанция для солнечной электростанции с отдельным шкафом
Вторая компоновка подстанции для солнечных станций: масляный трансформатор стоит рядом с шкафом распределительных устройств. Подходит, когда нужен масляный трансформатор, а аппаратуру удобнее держать в соседнем шкафу.
- Назначение
- солнечные электростанции
- Компоновка
- масляный трансформатор рядом с распределительным шкафом
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
РУРаспределительные устройствавысоковольтные и низковольтные шкафы, кольцевая ячейка4 позиции · РУ-В1 · РУ-Н2 · РУ-Ш3 · РУ-К4СвернутьСмотреть позиции
Четыре позиции — шкафы распределения энергии к трансформаторам и подстанциям: выкатные высоковольтные на 3–10 кВ, низковольтные, распределительный шкаф уличного исполнения и наружная кольцевая ячейка.
РУ-В1Высоковольтный шкаф 3–10 кВ, выкатной
Выкатное металлическое распределительное устройство на 3–10 кВ: шкафы с вакуумным выключателем и блокировками. По данным завода, оно подходит для электростанций, промышленных предприятий и подстанций и работает в схеме с одной системой шин. Блокировки не дают включить заземлитель под напряжением и ошибочно переключить выключатель.
- Номинальное напряжение
- 3–10 кВ, 50 Гц
- Исполнение
- выкатное, металлические отсеки
- Схема шин
- одна система шин
- Стандарты, по данным завода
- IEC 298, GB 3906, DL/T 404
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
РУ-Н2Низковольтный шкаф распределения
Низковольтное комплектное распределительное устройство для электростанций, нефтехимии, промышленности и высотных зданий. Завод делает и выдвижные шкафы. В шкафу собраны аппараты управления, измерения, сигнализации и защиты, и все соединения завод выполняет сам.
- Номинальное рабочее напряжение
- 380 В
- Номинальное напряжение изоляции
- 660 В
- Исполнение
- стационарное и выдвижное
- Стандарт, по данным завода
- GB 7251.1-2013
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
РУ-Ш3Уличный распределительный шкаф
Распределительный шкаф в корпусе из нержавеющей стали для установки на улице: ввод и распределение питания у зданий, на стройплощадках и в уличных сетях. Размеры и схему внутри согласуем под ваш проект.
- Корпус
- нержавеющая сталь
- Установка
- на улице
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
РУ-К4Наружная кольцевая ячейка DFWK-12
Наружное устройство для кольцевой схемы питания на 12 кВ: ввод, отходящие линии и коммутационные аппараты в зелёном шкафу уличного исполнения. Ставится в узлах городских и промышленных сетей, где нужно отключать линии по участкам.
- Серия
- DFWK-12
- Класс напряжения
- 12 кВ
- Исполнение
- наружное, шкаф
- Остальные параметры
- габариты, масса и схема — по таблице завода под выбранную мощность, присылаем при расчёте
узлыБаки, радиаторы, корпуса и заготовкиузлы корпуса и активной части17 позиций · Б-220 · Б-1 · Б-К2 · Б-А3 · РС-1 · РД-1 · КЖ-1 · ФМ-1 · ЗГ-1 · ЗГ-2 · ЗГ-3 · ЗГ-4 · ЗГ-5 · ЗГ-6 · ЗГ-7 · ЗГ-8 · ЗГ-9СвернутьСмотреть позиции
Семнадцать позиций — то, из чего собирают трансформатор: баки и расширители, радиаторы, кожухи и формы для сухих, а также заготовки: сердечник, обмотки, медная лента и провод, активная часть. Нужны ремонтным службам и тем, кто собирает трансформаторы сам.
Б-220Бак масляный для трансформатора 220 кВ
Бак для мощного трансформатора класса 220 кВ: в нём стоит активная часть и находится масло. Крышки и рёбра жёсткости рассчитаны на большие размеры.
- Тип
- бак
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
Б-1Бак масляный
Стальной бак масляного трансформатора с рёбрами и опорами. Нужен при сборке или ремонте, когда прежний корпус повреждён.
- Тип
- бак
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
Б-К2Бак для комбинированного трансформатора
Бак трансформатора комбинированной подстанции, к которому примыкает отсек распределительного устройства.
- Тип
- бак
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
Б-А3Бак трансформатора американского типа
Бак с радиаторными стенками для трансформаторов американского типа. Такие баки ставят в киосковых подстанциях.
- Тип
- бак
- Остальные параметры
- размеры и исполнение — по чертежу или образцу

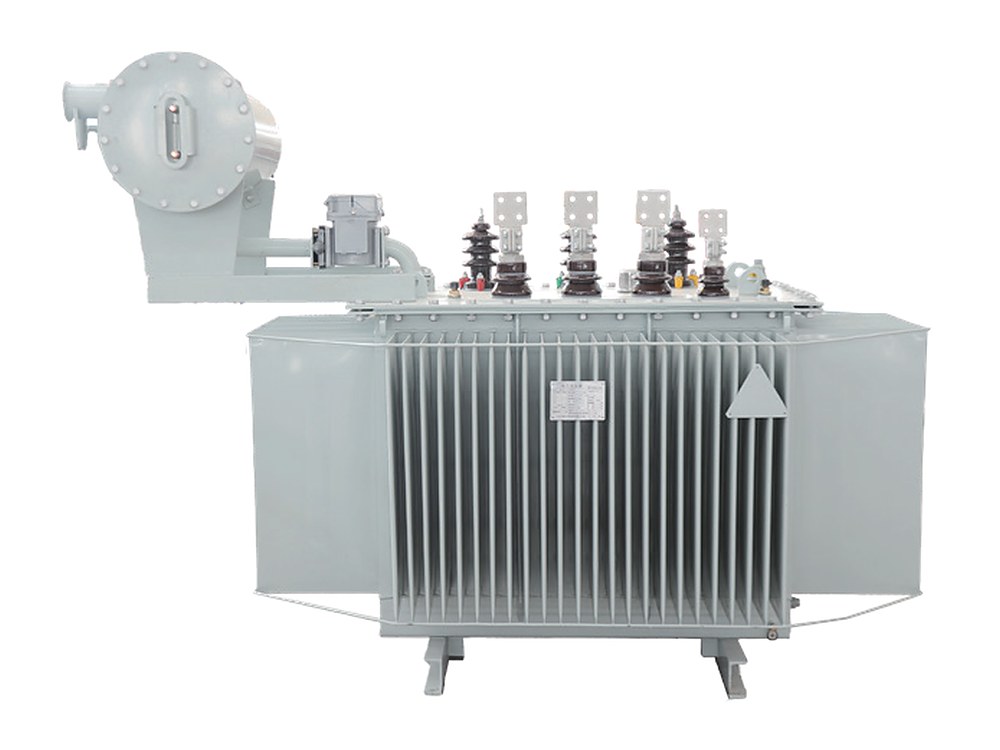

РС-1Расширитель масла
Расширитель компенсирует изменение объёма масла при нагреве и охлаждении. Без него бак пришлось бы заполнять не до конца.
- Тип
- расширитель
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
РД-1Радиатор пластинчатый, на сборку
Пластинчатый радиатор, который отводит тепло от масла. По стандарту JB/T 5347 бывают разборные и неразборные, самоохлаждаемые и обдуваемые.
- Тип
- радиатор
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
КЖ-1Кожух сухого трансформатора
Перфорированный металлический кожух с дверцами: защищает людей от обмоток под напряжением и пропускает воздух для охлаждения.
- Тип
- кожух
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ФМ-1Форма для литья обмоток сухого трансформатора
Металлическая форма, в которую заливают эпоксидную смолу при изготовлении обмотки сухого трансформатора.
- Тип
- форма
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ЗГ-1Сердечник сухого трансформатора
Сердечник из листов электротехнической стали с крепёжной рамой, на него надевают обмотки сухого трансформатора.
- Тип
- заготовка
- Остальные параметры
- размеры и исполнение — по чертежу или образцу

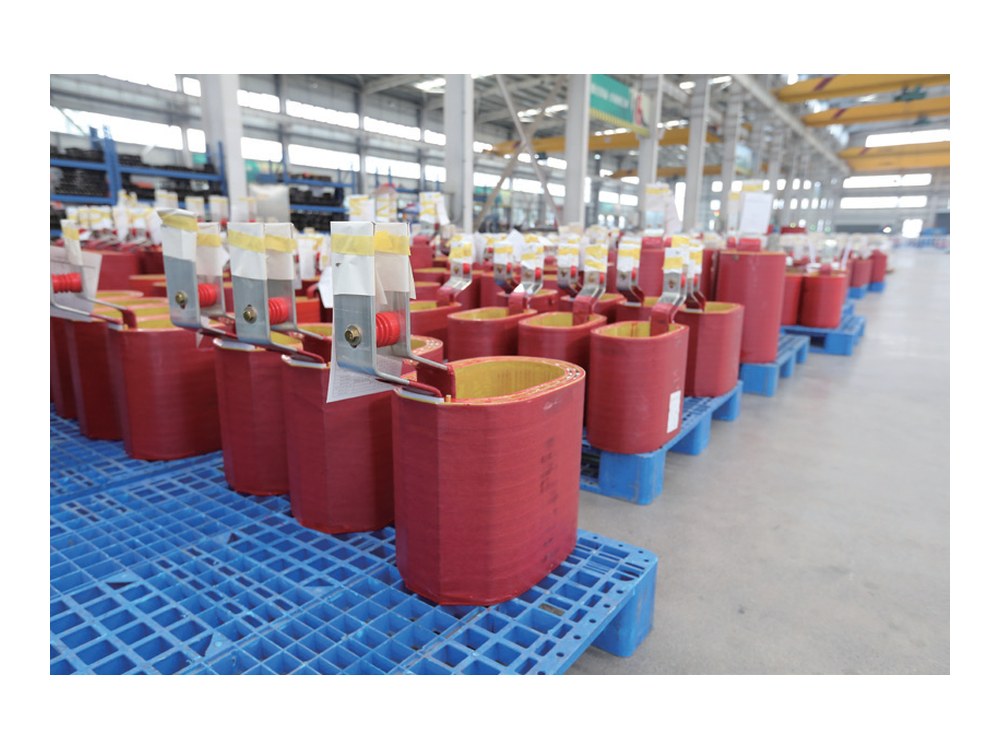

ЗГ-2Обмотка низкого напряжения сухого трансформатора
Готовые низковольтные обмотки с эпоксидным покрытием, которые лежат на складе перед сборкой.
- Тип
- заготовка
- Остальные параметры
- размеры и исполнение — по чертежу или образцу

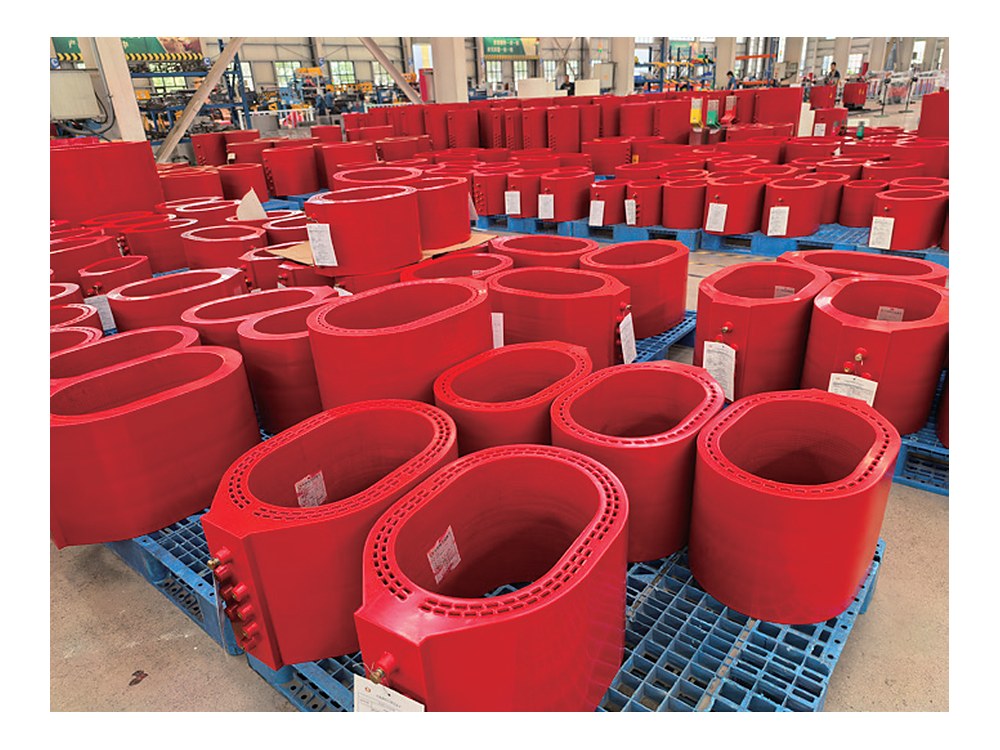

ЗГ-3Обмотка высокого напряжения сухого трансформатора
Высоковольтные обмотки, залитые эпоксидной смолой под вакуумом, перед сборкой на сердечник.
- Тип
- заготовка
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ЗГ-4Радиатор пластинчатый
Заготовки пластинчатых радиаторов разных размеров перед установкой на бак.
- Тип
- заготовка
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ЗГ-5Медная лента
Рулоны медной ленты для обмоток низкого напряжения.
- Тип
- заготовка
- Остальные параметры
- размеры и исполнение — по чертежу или образцу

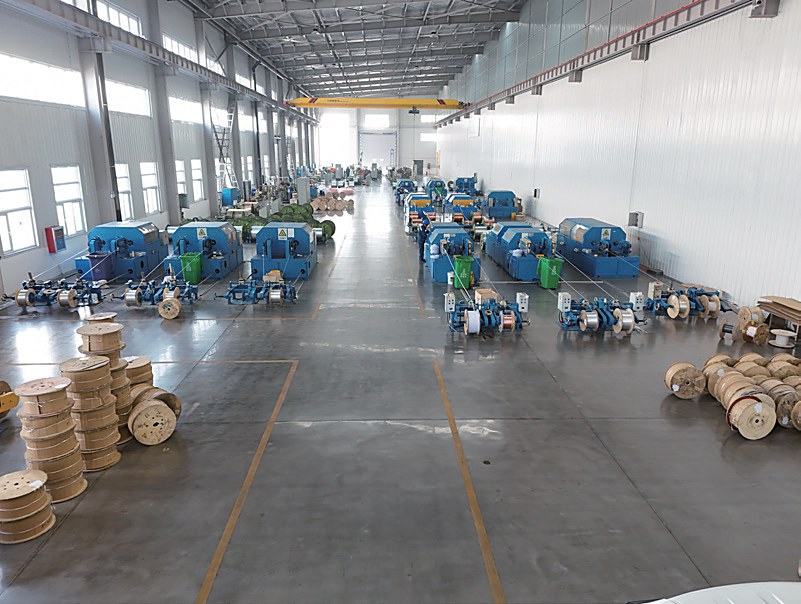

ЗГ-6Медный провод
Бухта медного провода для обмоток высокого напряжения и силовых выводов.
- Тип
- заготовка
- Остальные параметры
- размеры и исполнение — по чертежу или образцу

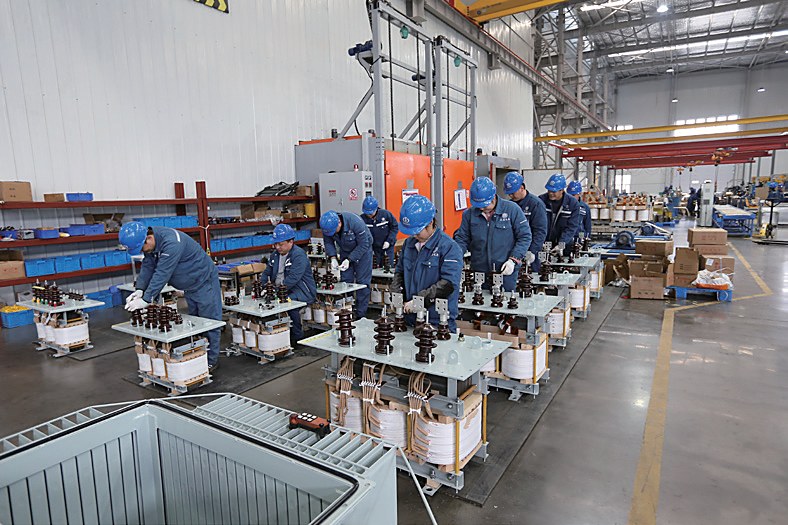

ЗГ-7Активная часть масляного трансформатора
Сердечник с готовыми обмотками, собранный перед установкой в бак.
- Тип
- заготовка
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ЗГ-8Бак масляный с радиаторами
Бак с навесными радиаторами, готовый к установке активной части.
- Тип
- заготовка
- Остальные параметры
- размеры и исполнение — по чертежу или образцу

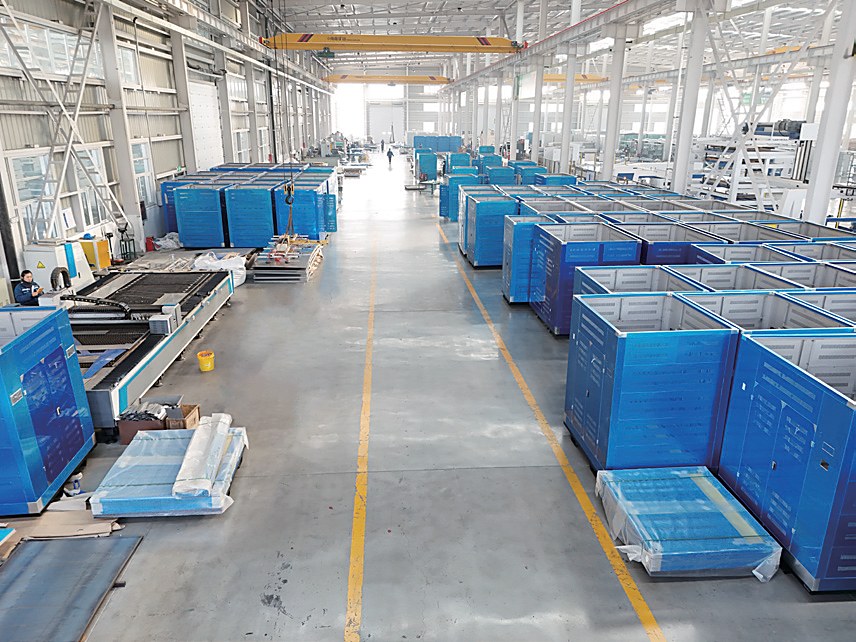

ЗГ-9Корпус подстанции для солнечной станции
Шкафной корпус подстанции для солнечной станции: сюда ставят трансформатор и аппаратуру.
- Тип
- заготовка
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
регулировкаПереключатели и ошиновкарегулировка напряжения и выводы обмоток8 позиций · РП-1 · РП-2 · РП-3 · РП-4 · ШН-1 · ШН-2 · ШН-3 · ИЗ-1СвернутьСмотреть позиции
Восемь позиций — переключатели ответвлений для регулировки напряжения (под нагрузкой и без неё), вакуумный переключатель, выводные шины и гибкие связи, изоляторы и крепёж для сухих трансформаторов.
РП-1Переключатель ответвлений под нагрузкой
Устройство регулирования напряжения под нагрузкой (РПН): меняет число витков обмотки, не отключая трансформатор.
- Тип
- переключатель
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
РП-2Дисковый переключатель на 35 кВ без возбуждения
Переключатель ответвлений для трансформатора 35 кВ, который переключают при отключённом трансформаторе. Контакты расположены по диску.
- Тип
- переключатель
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
РП-3Трёхфазный реечный переключатель без возбуждения
Реечный переключатель ответвлений для трёхфазного трансформатора с нейтралью, переключается без возбуждения.
- Тип
- переключатель
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
РП-4Вакуумный переключатель в шкафу
Вакуумный переключатель РПН в шкафу управления: дуга гасится в вакуумной камере, и масло в нём не портится.
- Тип
- переключатель
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ШН-1Шина вывода трансформатора
Шина для вывода обмотки трансформатора на сторону потребителя.
- Тип
- шина
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ШН-2Шина с медными вставками
Шина с медными лентами для вывода обмотки с большим током.
- Тип
- шина
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ШН-3Гибкая связь
Гибкая шина, которая соединяет выводы и компенсирует вибрацию и тепловое расширение.
- Тип
- шина
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ИЗ-1Изоляторы и крепёж из смолы для сухого трансформатора
Комплект изоляционных опор и колодок из эпоксидной смолы вместе с метизами.
- Тип
- комплект
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
вводыВводы и изоляторыфарфоровые, стеклянные, эпоксидные, конденсаторные15 позиций · ВВ-1 · ВВ-2 · ВВ-3 · ВВ-4 · ВВ-5 · ВВ-6 · ВВ-7 · ВВ-8 · ВВ-9 · ВВ-10 · ВВ-11 · ВВ-12 · ВВ-13 · ВВ-14 · ВВ-15СвернутьСмотреть позиции
Пятнадцать позиций — вводы, которыми обмотки выводятся наружу бака, изоляторы и вспомогательные детали проводников: вводы по немецкому и американскому стандартам, фланцевые, эпоксидные и конденсаторные, стеклянные и керамические изоляторы.
ВВ-1Изолятор из закалённого стекла
Подвесной стеклянный изолятор. При пробое закалённое стекло рассыпается, и повреждение видно сразу.
- Тип
- изолятор
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-2Керамический изолятор
Опорный изолятор из керамики с металлической арматурой, для распределительных устройств и линий.
- Тип
- изолятор
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-3Фарфоровый изолятор
Фарфоровый ввод-изолятор коричневого цвета, который комплектуют метизами.
- Тип
- изолятор
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-4Фарфоровые изоляторы высокого и низкого напряжения
Набор фарфоровых изоляторов разной высоты для высокой и низкой сторон трансформатора.
- Тип
- изолятор
- Остальные параметры
- размеры и исполнение — по чертежу или образцу

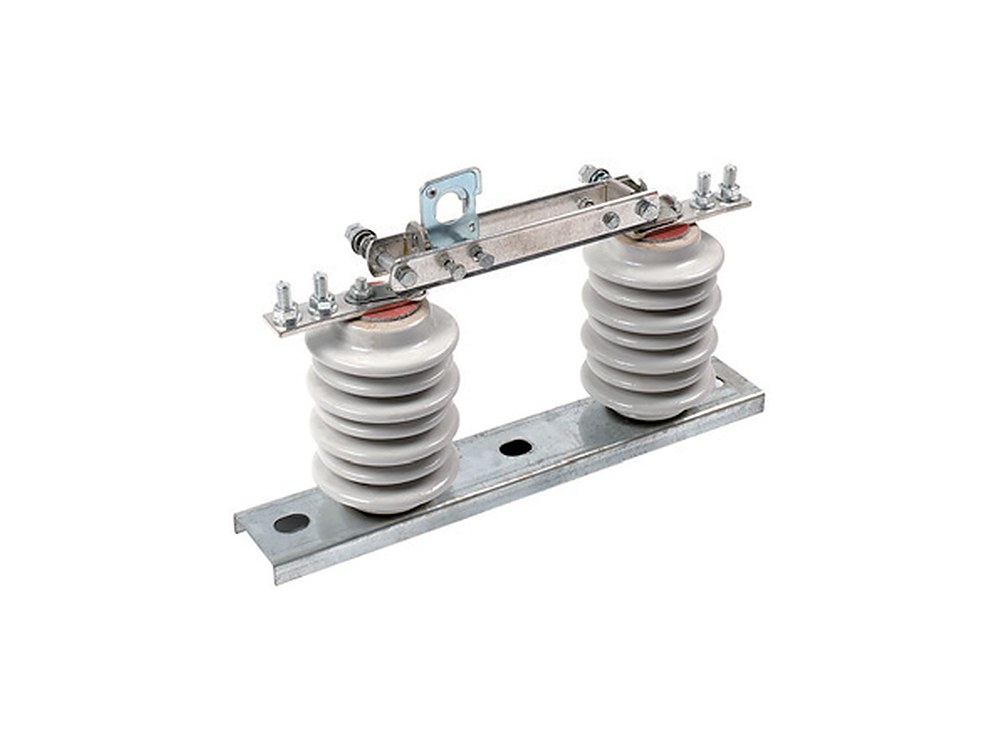

ВВ-5Керамический разъединитель
Разъединитель на керамических изоляторах для видимого разрыва цепи при ремонте.
- Тип
- разъединитель
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-6Ввод по стандарту DIN
Ввод со штифтом для распределительных трансформаторов в исполнении по DIN.
- Тип
- ввод
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-7Ввод по немецкому стандарту, тип 1
Ввод с латунным контактом и фарфоровым корпусом по немецкому стандарту.
- Тип
- ввод
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-8Ввод по немецкому стандарту, тип 2
Ввод с ребристым фарфоровым корпусом по немецкому стандарту.
- Тип
- ввод
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-9Ввод трансформатора конденсаторного типа
Конденсаторный ввод для высоких классов напряжения: изоляция выравнивает поле, поэтому ввод выдерживает большое напряжение. По данным завода, такие вводы идут на трансформаторы класса 100 кВ и выше.
- Тип
- ввод
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-10Ввод фланцевого типа
Ввод с фланцем для крепления на крышке бака, с контактной площадкой наверху.
- Тип
- ввод
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-11Ввод из эпоксидной смолы
Ввод из эпоксидной смолы с контактными пластинами: компактный и устойчивый к ударам.
- Тип
- ввод
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-12Ввод по американскому стандарту
Ввод по американскому стандарту для трансформаторов американского типа.
- Тип
- ввод
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-13Токоведущий зажим стержня
Зажим, который соединяет токоведущий стержень ввода с шиной.
- Тип
- зажим
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-14Токоведущий стержень
Стержни разной длины для вводов с резьбой и крепёжными гайками.
- Тип
- стержень
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ВВ-15Изолирующее покрытие для контактов
Цветные изоляционные колпаки на контакты: защищают от случайного прикосновения и от птиц на открытых вводах.
- Тип
- колпак
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
защитаПриборы, защита и арматурагазовое реле, уровнемеры, термометры, клапаны11 позиций · ПР-1 · ПР-2 · ПР-3 · ПР-4 · ПР-5 · ПР-6 · ПР-7 · ПР-8 · ПР-9 · ПР-10 · ПР-11СвернутьСмотреть позиции
Одиннадцать позиций — приборы и арматура, которые следят за трансформатором и защищают его: газовое реле, указатели уровня масла, термометры, клапан сброса давления, влагопоглотитель, вакуумный затвор, вентиляторы и регулятор температуры для сухих.
ПР-1Газовое реле
Реле в трубе между баком и расширителем. При внутренних повреждениях масло разлагается, выделяется газ, и реле даёт сигнал или отключает трансформатор.
- Тип
- реле
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ПР-2Указатель уровня масла
Показывает, сколько масла осталось в баке или в расширителе.
- Тип
- уровнемер
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ПР-3Указатель уровня масла новой конструкции
Уровнемер с прозрачным окном, по которому уровень масла виден с земли.
- Тип
- уровнемер
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ПР-4Термометр масла
Показывает температуру масла в верхних слоях бака, с выносным датчиком в капилляре.
- Тип
- термометр
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ПР-5Клапан сброса давления
Клапан открывается при росте давления в баке и защищает бак от разрыва.
- Тип
- клапан
- Остальные параметры
- размеры и исполнение — по чертежу или образцу

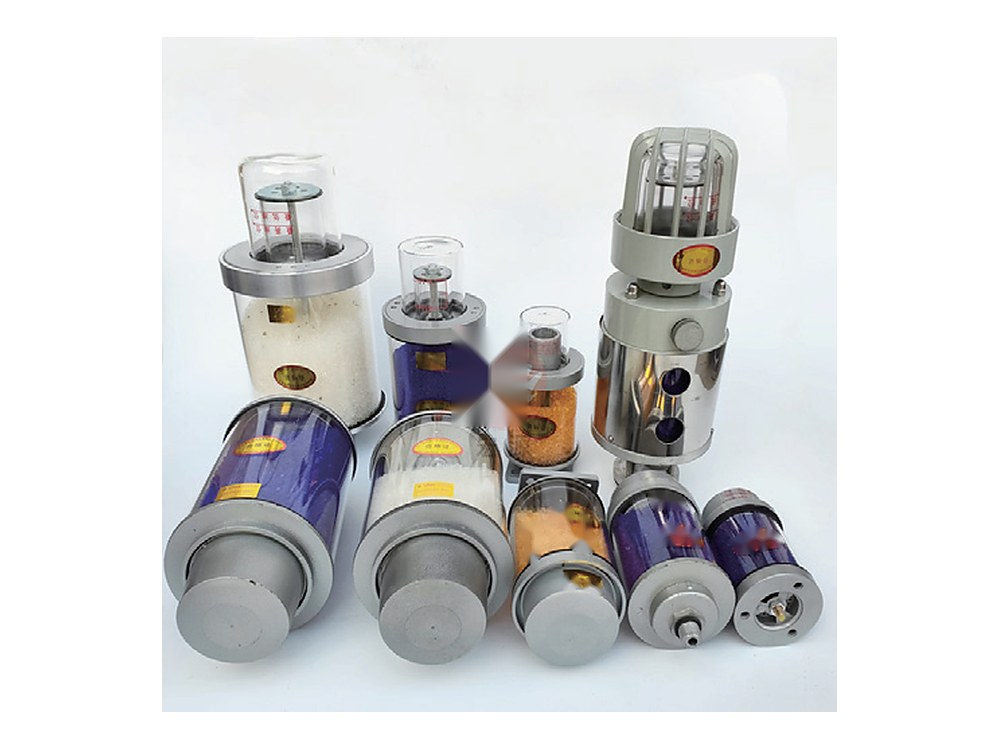

ПР-6Влагопоглотитель
Воздухоосушитель с силикагелем: пропускает в расширитель сухой воздух и сохраняет масло от увлажнения.
- Тип
- осушитель
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ПР-7Вакуумный дисковый затвор
Затвор для маслопроводов трансформатора, рассчитан на работу под вакуумом.
- Тип
- арматура
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ПР-8Гнездо термометра с заземляющей гайкой
Набор деталей: позиционирующие штифты, заземляющие гайки и гнёзда для термометров.
- Тип
- арматура
- Остальные параметры
- размеры и исполнение — по чертежу или образцу

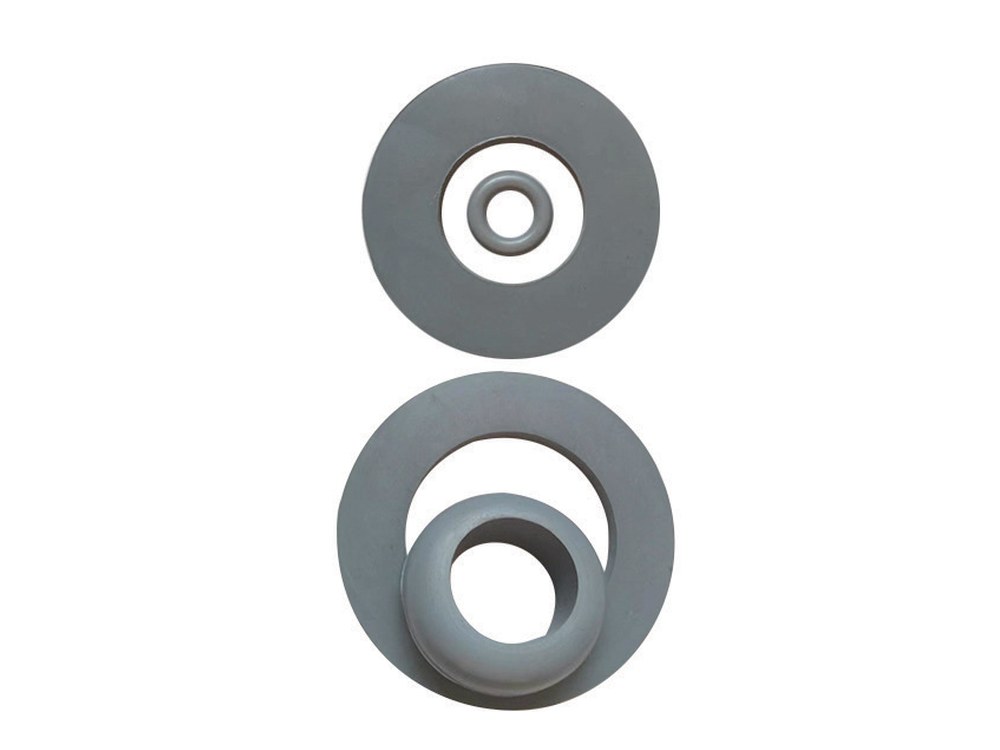

ПР-9Резиновые прокладки
Резиновые шайбы и прокладки для уплотнения вводов и крышек.
- Тип
- прокладка
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ПР-10Регулятор температуры сухого трансформатора
Прибор показывает температуру обмоток сухого трансформатора и включает вентиляторы или даёт сигнал при перегреве.
- Тип
- прибор
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
ПР-11Вентилятор обдува сухого трансформатора
Поперечный вентилятор для принудительного охлаждения обмоток сухого трансформатора.
- Тип
- вентилятор
- Остальные параметры
- размеры и исполнение — по чертежу или образцу
Какой трансформатор под какую задачу
Выбор начинается с места установки и класса напряжения. Ниже самые частые задачи и ряды, которые под них подходят. Остальное решает схема вашей подстанции, и мы уточняем её вместе с заводом.
| Задача | Что брать | Почему так | Мощность и класс |
|---|---|---|---|
| Подстанция жилого квартала, цеха или насосной | Масляный трансформатор 10 кВ | Самый ходовой вариант. По нему завод даёт полную таблицу потерь и напряжения короткого замыкания. | 30–2500 кВА, 6–11 кВ |
| Торговый центр, больница, метро, дата-центр | Сухой трансформатор с литой изоляцией | В нём нет масла, поэтому его можно ставить внутри здания. | 30–2500 кВА, 10 и 20 кВ |
| Районная подстанция, карьер, промышленная площадка | Масляный трансформатор 35 кВ | Одна позиция на каждую мощность от 1000 до 31 500 кВА, так проще подобрать по нагрузке. | 1000–31 500 кВА |
| Опорная подстанция, электростанция, крупный энергоузел | Силовой трансформатор 110 или 220 кВ | Такие машины делают под проект, поэтому схему и охлаждение согласуем заранее. | 6,3–120 МВА |
| Подстанция, где трансформатор включён круглосуточно при малой нагрузке | Аморфный трансформатор | У аморфной стали ниже потери холостого хода, а он идёт всё время работы. | мощность по запросу |
| Площадка, где нужна готовая подстанция | Комплектная подстанция | Корпус, трансформатор и РУ собраны на заводе, на месте остаётся монтаж. | по проекту |
| Распределение энергии у трансформатора | Шкафы РУ и кольцевая ячейка | Высоковольтные и низковольтные шкафы и наружная ячейка 12 кВ закрывают распределение до и после трансформатора. | 3–12 кВ и 0,4 кВ |
| Ремонт, замена узла или сборка своими силами | Комплектующие и заготовки | Баки, радиаторы, обмотки, вводы и приборы поставляются отдельно. | по чертежу или образцу |
Из чего собран трансформатор
Устройство у масляного и сухого трансформаторов общее: сердечник, обмотки, изоляция и защита. Различаются изоляция и охлаждение. Данные об узлах взяты из брошюры завода и общих сведений об отрасли.
Сердечник
Магнитопровод набирают из листов электротехнической кремнистой стали. По брошюре, завод режет сталь на линиях продольной и поперечной резки с ЧПУ. У аморфных трансформаторов сердечник из аморфного сплава, и потери холостого хода у него ниже.
Обмотки
Обмотки низкого напряжения мотают медной лентой, высокого — медным проводом. У сухих трансформаторов обмотки заливают эпоксидной смолой под вакуумом, у масляных они стоят в баке с маслом.
Изоляция и охлаждение
В масляном трансформаторе изоляция и охлаждение — трансформаторное масло, а тепло отводят радиаторы. В сухом изоляцией служит смола, а охлаждает воздух, при больших мощностях с вентиляторами.
Бак, расширитель, радиаторы
Стальной бак держит активную часть и масло. Расширитель принимает масло, когда оно нагревается, а пластинчатые радиаторы отводят тепло.
Вводы и переключатели
Вводы выводят обмотки через крышку бака. Переключатель ответвлений меняет число витков и поднимает или опускает напряжение: на 35 кВ и выше его часто делают под нагрузкой.
Защита и приборы
Газовое реле, указатели уровня, термометры и клапан сброса давления следят за состоянием трансформатора и при повреждении дают сигнал или отключают его.

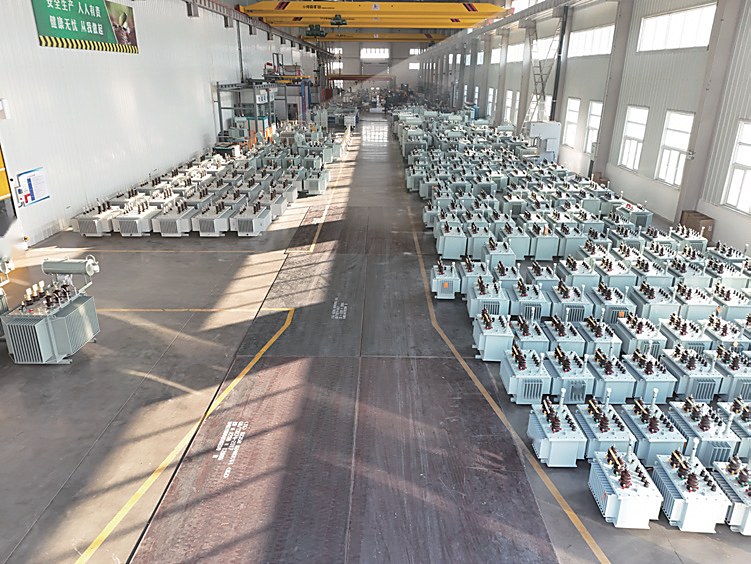

Цеха завода-партнёра
Фото из брошюры завода: склад готовых трансформаторов, участки сборки, окраски, испытаний и монтажа распределительных устройств. Это обычные цеховые снимки, без подписей и марок завода.
Что стоит в цехах завода
Завод показывает в брошюре станки и линии для всей цепочки: от резки стали и намотки до заливки смолой и окраски. Перечень приведён по данным завода. Станки не продаются, это показатель того, как организовано производство.
Раскрой кремнистой стали
Линии продольной и поперечной резки листов кремнистой стали с ЧПУ: из них набирают сердечники трансформаторов.
Намотка обмоток
Двухслойные фольговые намоточные станки, станки автоматической намотки провода и линии наложения бумажной изоляции на провод.
Заливка и сушка
Вакуумные заливочные баки и сушильные печи: в них обмотки сухих трансформаторов заливают смолой, а активные части сушат.

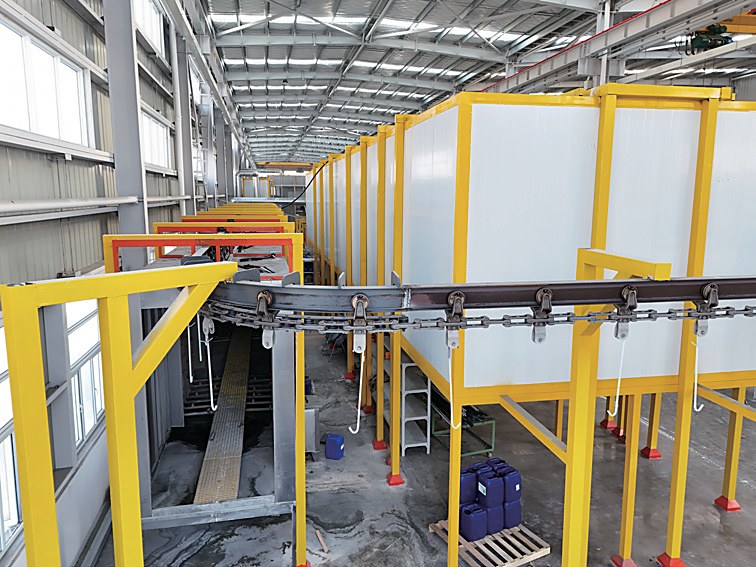

Корпуса и окраска
Лазерная резка листа с ЧПУ, гибка и линия окраски корпусов и шкафов. Для подстанций это основа готовых блоков.
Заливка масла
Вакуумная установка заливки масла: масло заливают в бак под вакуумом, чтобы в изоляцию не попали воздух и влага.
Испытательный центр
В брошюре показан испытательный центр, рассчитанный на классы до 220 кВ, с залом высоковольтных испытаний, пультом управления и комплексными стендами. Подробнее — в блоке «Испытания и контроль».
Чем завод проверяет трансформаторы
Перечень приборов и стендов — по данным завода, из его брошюры. Какие испытания нужны для вашей поставки и в каком объёме, мы согласуем в заявке и уточняем у завода до заказа.
Измерения на обмотках
Приборы для измерения коэффициента трансформации и сопротивления изоляции, мегаомметр и микрометр для контроля размеров.

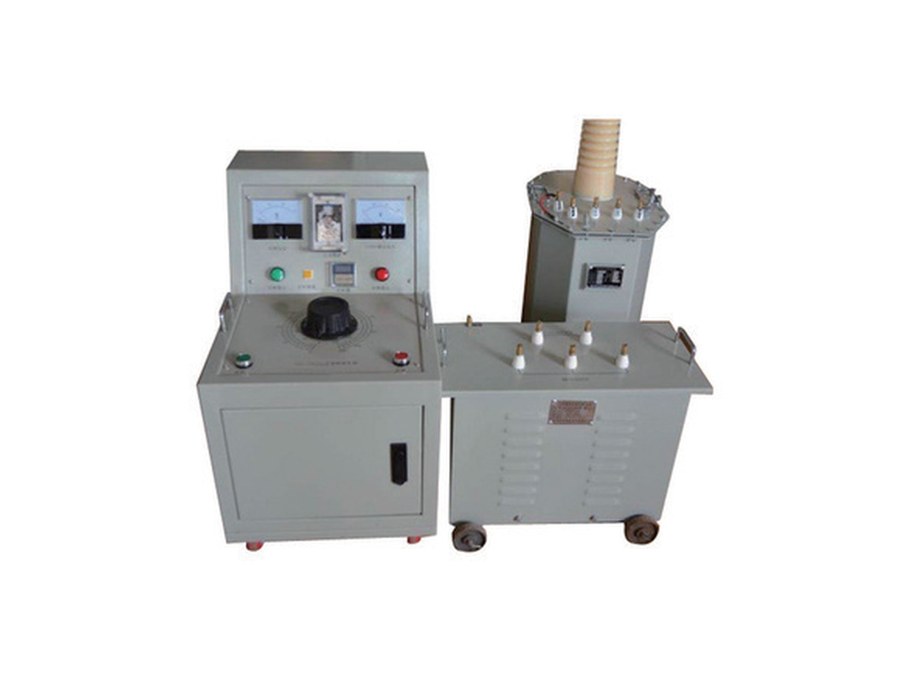

Проверка масла и изоляции
Прибор для измерения диэлектрических потерь масла и установки для испытания изоляции повышенным напряжением промышленной частоты и наведённым напряжением.

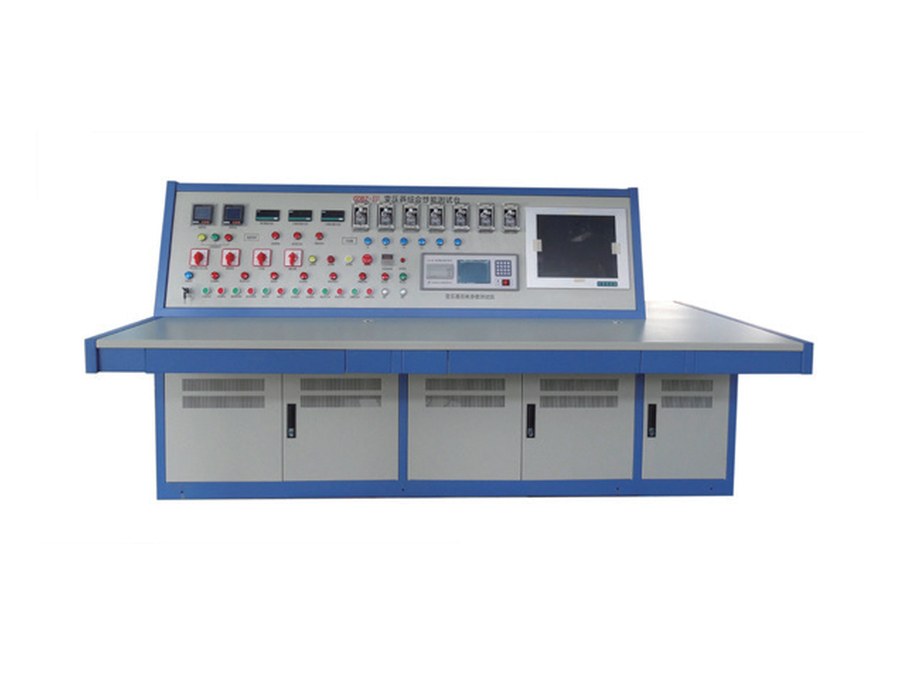

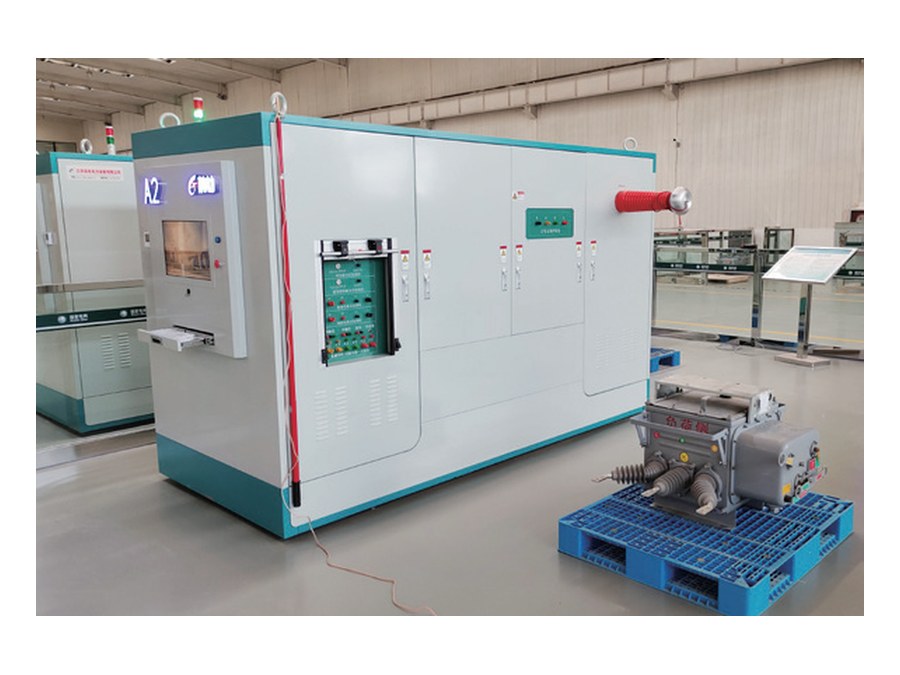

Комплексные стенды
Полностью автоматический комплексный испытательный стенд для трансформаторов, стенд для проверки коммутационных аппаратов и передвижной стенд для проверки сердечников.

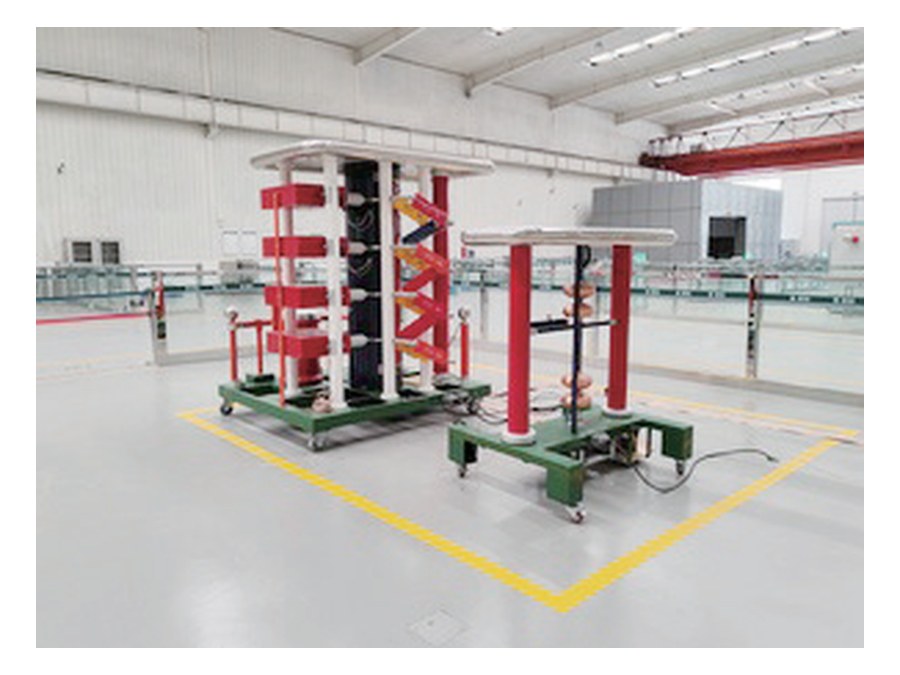

Импульсные испытания
Стенд для испытаний грозовым импульсом: он стоит в отдельном высоком зале и нужен для высоковольтных трансформаторов.
Передвижная лаборатория
Испытательная машина для проверки электрооборудования. В брошюре она показана как передвижная.
Типовые испытания
В брошюре завод показывает протокол типовых испытаний трансформатора 110 кВ мощностью 63 МВА с регулированием под нагрузкой: испытания шли по китайскому стандарту GB/T 1094 и стандарту IEC 60076, в заключении — «соответствует». Сам протокол и его применимость к вашему заказу запрашиваем у завода.

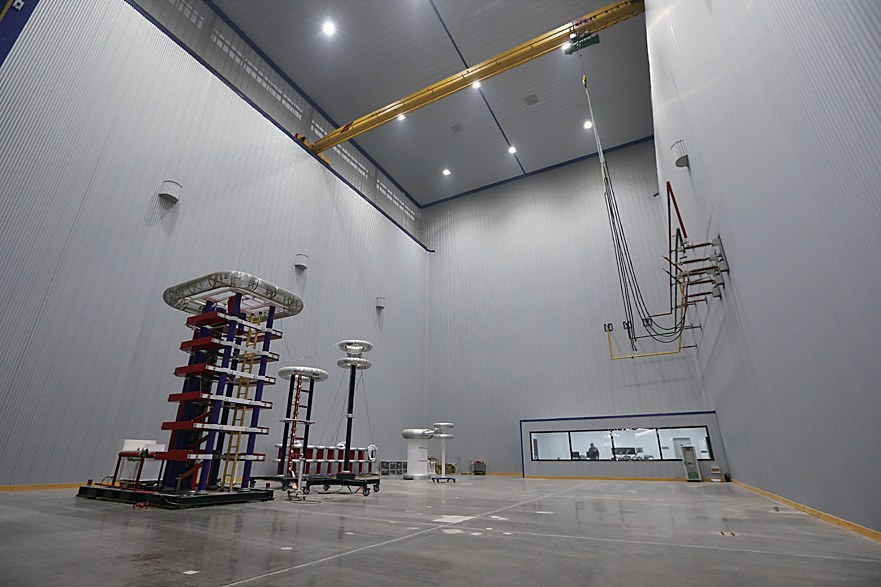

Испытательное оборудование завода
Фото из брошюры завода. Надписи и марки приборов на кадрах закрашены.
Как идёт заказ
От задания до поставки. Параметры, которые заводу нужно знать, указаны в первом шаге.
Задание
Вы присылаете мощность, класс высокого и низкого напряжения, схему соединения, место установки (в здании или на улице), количество и климат площадки. Если есть проект подстанции, приложите его.
Подбор позиции
Мы подбираем позицию в каталоге и уточняем у завода параметры, которых нет на странице: потери, напряжение короткого замыкания, габариты, массу и схему.
Расчёт поставки
Присылаем расчёт с составом поставки, объёмом испытаний и условиями доставки. До этого шага ничего оплачивать не нужно.
Изготовление и приёмка
Завод изготавливает трансформатор и проверяет его по согласованной программе испытаний. Протоколы передаём вместе с изделием.
Доставка и монтаж
Организуем доставку до вашей площадки. Монтаж и пуск выполняет ваш подрядчик, а по вопросам завода мы остаёмся на связи.
Шкафы, мобильные подстанции и накопители
Эти изделия показывает второй завод-партнёр в Китае. В его листовке нет моделей и таблиц параметров, поэтому позиций в каталоге по ним нет. Опишите задачу в заявке, и мы подберём решение с заводом. Параметры ниже — по данным производителя.
Шкафы для солнечных станций
Сборные шкафы и шкафы сетевого подключения для фотоэлектрических станций. По данным производителя, они могут иметь защиту от перенапряжения и перегрузки, степень защиты до IP65, настенное или напольное исполнение.
Распределительные шкафы высокого и низкого напряжения
Выкатные и стационарные шкафы для электростанций, подстанций, промышленных и коммерческих зданий. По данным производителя, в них применены вакуумные выключатели и твёрдая изоляция.
Мобильные подстанции
Подстанции в контейнерном корпусе, которые можно перевозить и быстро ставить на новое место. По данным производителя, корпус имеет степень защиты IP65 и модульную конструкцию.
Модуль для первичного и вторичного оборудования
Предварительно собранная кабина, в которой стоит аппаратура. По данным производителя, она экономит больше четверти площади по сравнению со зданием обычной постройки, а срок службы составляет до 25 лет.
Накопители энергии
Накопитель вместе с фотоэлектрической станцией в одном блоке, шкаф накопителя и контейнерный вариант для крупных проектов. Для накопителей у нас есть отдельная страница: накопители энергии.
Распределительные коробки с управлением
Распределительный шкаф серии PZ30 для квартир, магазинов и офисов, с контролем тока утечки и температуры и управлением со смартфона, по данным производителя.
От задания до трансформатора на подстанции
Подбираем по вашему заданию
Вы называете мощность, напряжение и место установки, а мы находим позицию в каталоге и уточняем у завода всё, чего нет на странице.
Говорим, чего не знаем
Если параметр завод не подтвердил, мы пишем это в расчёте, а не подставляем похожее значение.
Не обещаем лишнего
Сертификацию и соответствие российским нормам для сетей мы не обещаем. Совместимость с сетью 6, 10 и 35 кВ, 50 Гц подтверждаем у завода до заказа.
Считаем поставку целиком
В расчёт входят трансформатор, комплектующие, объём испытаний и доставка до площадки.
Приёмка по программе испытаний
Программу испытаний согласуем до изготовления, а протоколы передаём вместе с изделием.
Остаёмся на связи
После поставки отвечаем на вопросы по монтажу и подбираем запчасти: вводы, приборы, радиаторы, баки.
Вопросы, которые задают до заявки
Не нашли свой вопрос? Задайте его в заявке, ответим по делу.
Какие мощности и классы напряжения у вас есть?
Подойдут ли они для российской сети?
Какие параметры вы можете назвать сразу?
Что выбрать, масляный или сухой?
Можно ли заказать только комплектующие?
Какие сертификаты есть у завода?
Что нужно приложить к заявке?
Подстанции привозят целиком?
Пришлите задание — рассчитаем трансформатор и поставку
Напишите, что нужно: мощность, класс напряжения, место установки и количество. Если есть проект подстанции или схема, приложите файл. Мы подберём позицию с заводом и вернёмся с расчётом в рабочее время.
Силовые трансформаторы и подстанции из Китая: как заказать
Через КорОпт можно заказать силовые трансформаторы, комплектные подстанции и распределительные устройства у китайского завода-партнёра. По его данным, на заводе работает больше тысячи человек, а в цехах есть линии резки стали, намотки, заливки смолой, окраски и испытательный центр. На странице 138 позиций: масляные и сухие трансформаторы, подстанции, шкафы и комплектующие.
Масляные трансформаторы представлены рядами по классам напряжения: 10 и 20 кВ от 30 до 2500 кВА, 35 кВ от 1000 до 31 500 кВА, 110 и 220 кВ до 120 МВА. Для ряда на 10 кВ у завода есть полная таблица потерь, тока холостого хода и напряжения короткого замыкания. Сухие трансформаторы с литой эпоксидной изоляцией делают на 10 и 20 кВ, это выбор для торговых центров, больниц и других зданий.
Нужны накопители или генерация рядом с подстанцией? Смотрите накопители энергии, солнечные электростанции, газовые генераторы и дизельные генераторы.
Сертификацию по российским нормам мы не обещаем. Параметры сети, совместимость обмоток с вашей схемой и состав испытаний мы подтверждаем у завода до заказа и фиксируем в расчёте.
