Фотоэлектрическое стекло
Стекло,
которое вырабатывает
Фотоэлектрическое стекло CdTe: фасад, световой фонарь, навес, ламели, ограждение и даже пол под ногами. Снаружи — архитектурное остекление с нужным светопропусканием и цветом, внутри — плёнка, которая даёт ток все 30 лет службы здания.
Шесть рабочих сценариев
Заводские изометрии составов
Это рендеры завода: каждый слой подписан с толщиной. По ним видно, из чего собран пакет и за что вы платите.

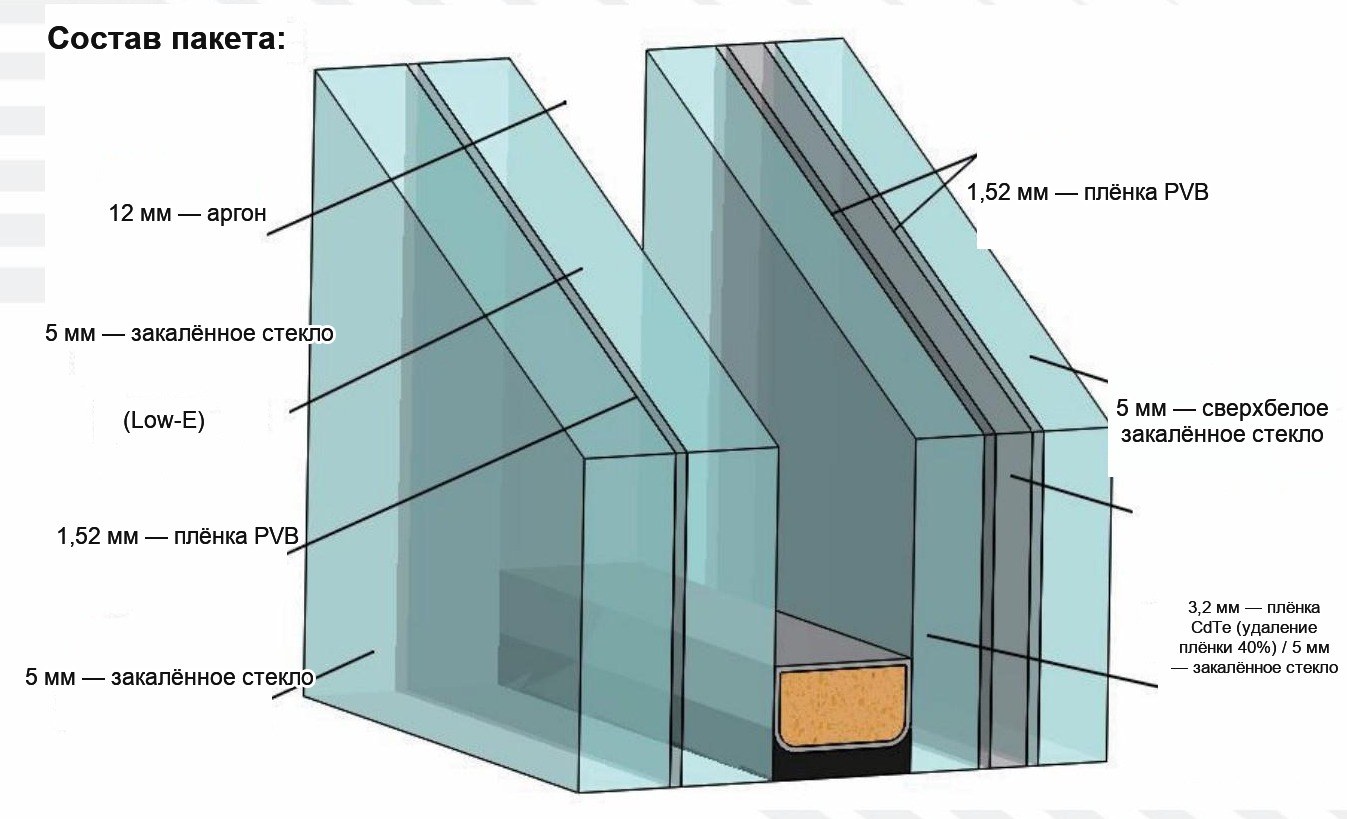

Двойной стеклопакет с аргоном и Low-E
Два триплекса по 5 мм, плёнка CdTe с удалением 40 %, камера 12 мм с аргоном.

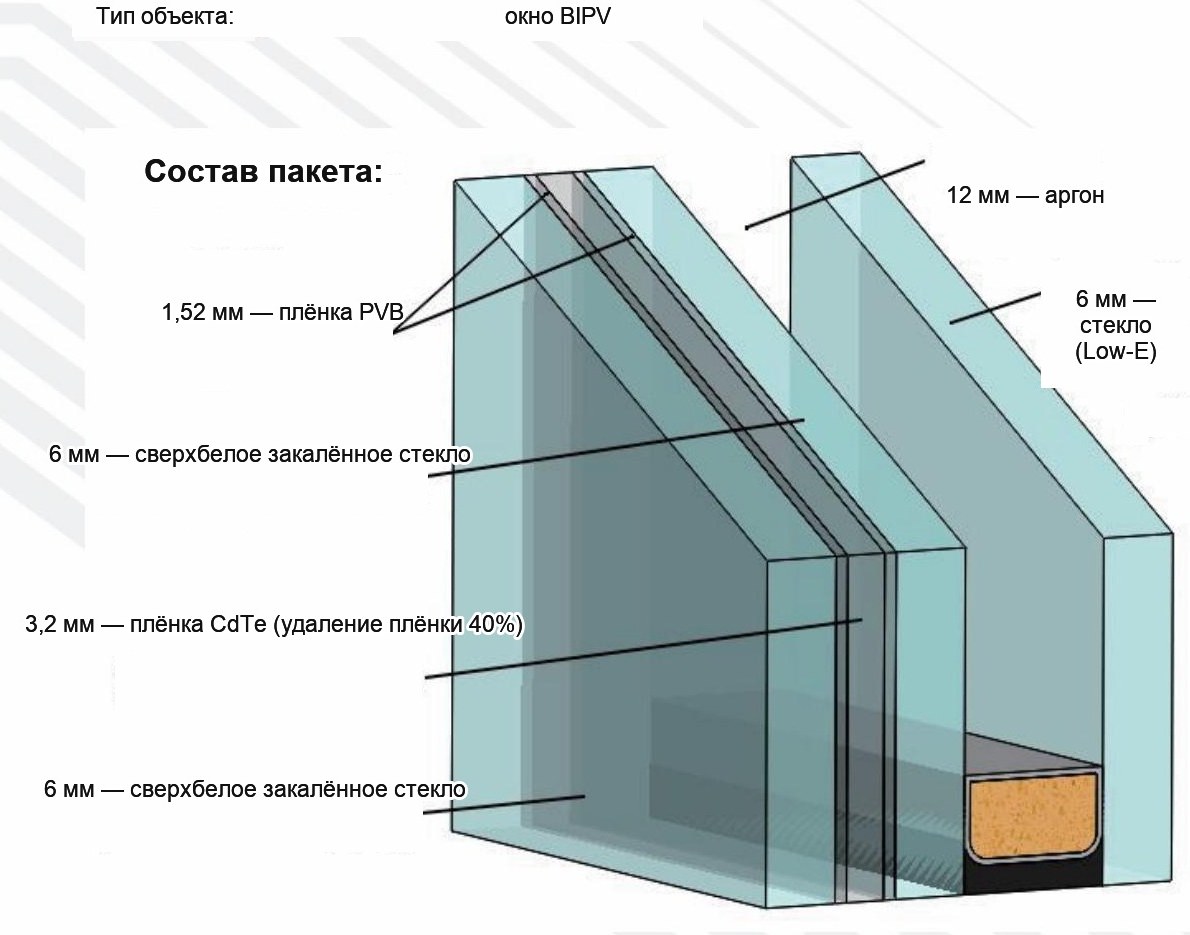

Оконный стеклопакет BIPV
Сверхбелый триплекс 6 мм с CdTe 40 % плюс камера с аргоном и стекло Low-E.

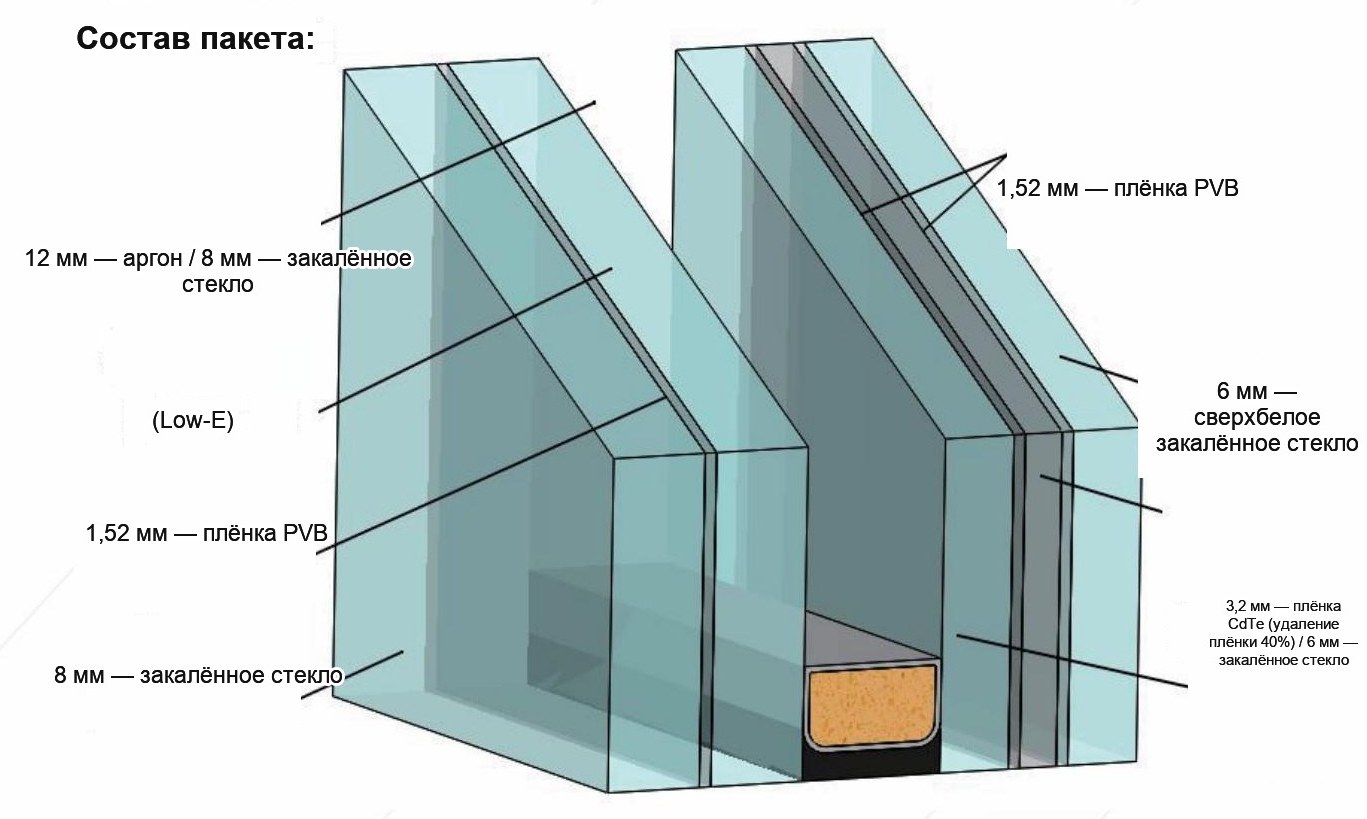

Двойной стеклопакет на толстом стекле
Триплекс 8 мм, камера с аргоном, внешнее стекло Low-E — под большие пролёты.

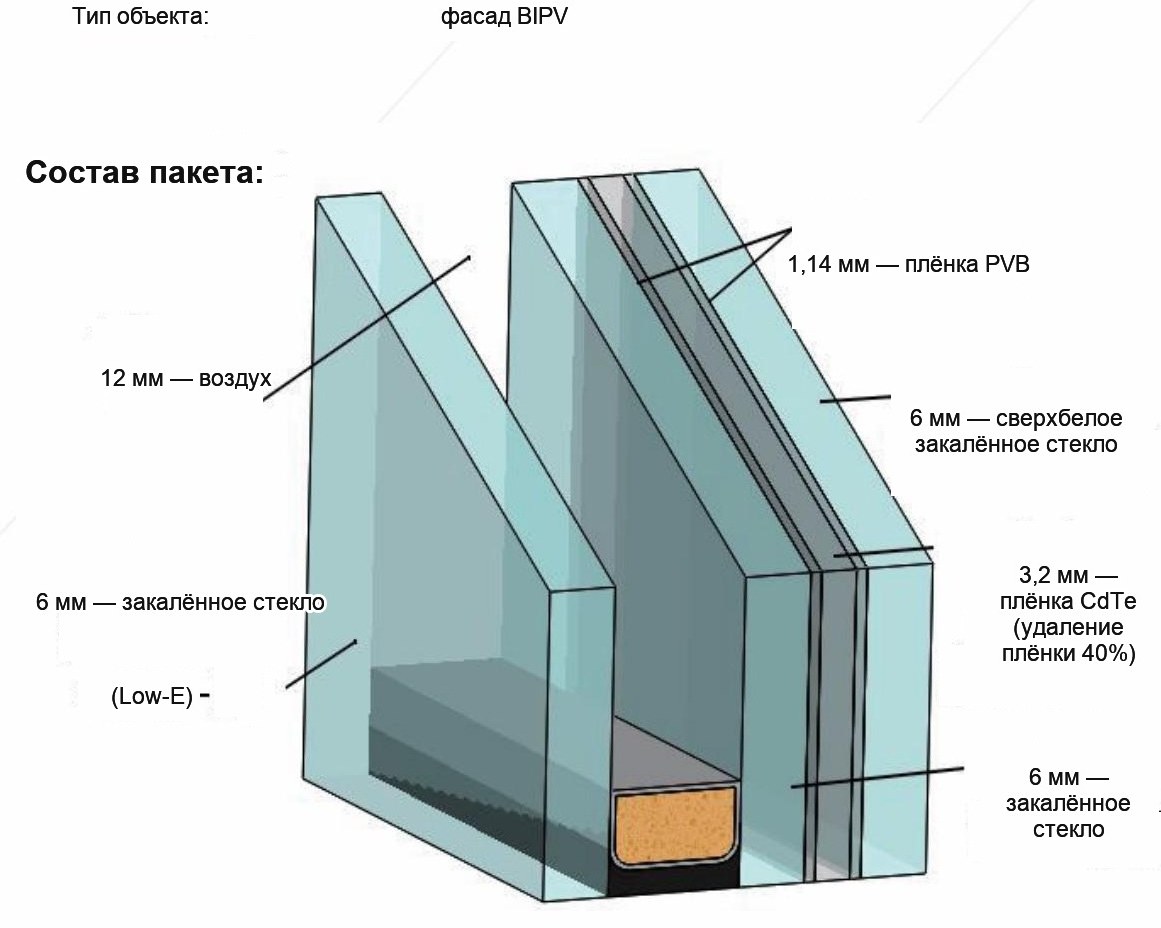

Фасадный стеклопакет с воздушной камерой
Триплекс 6 мм с CdTe 40 %, воздушная камера 12 мм, стекло Low-E.

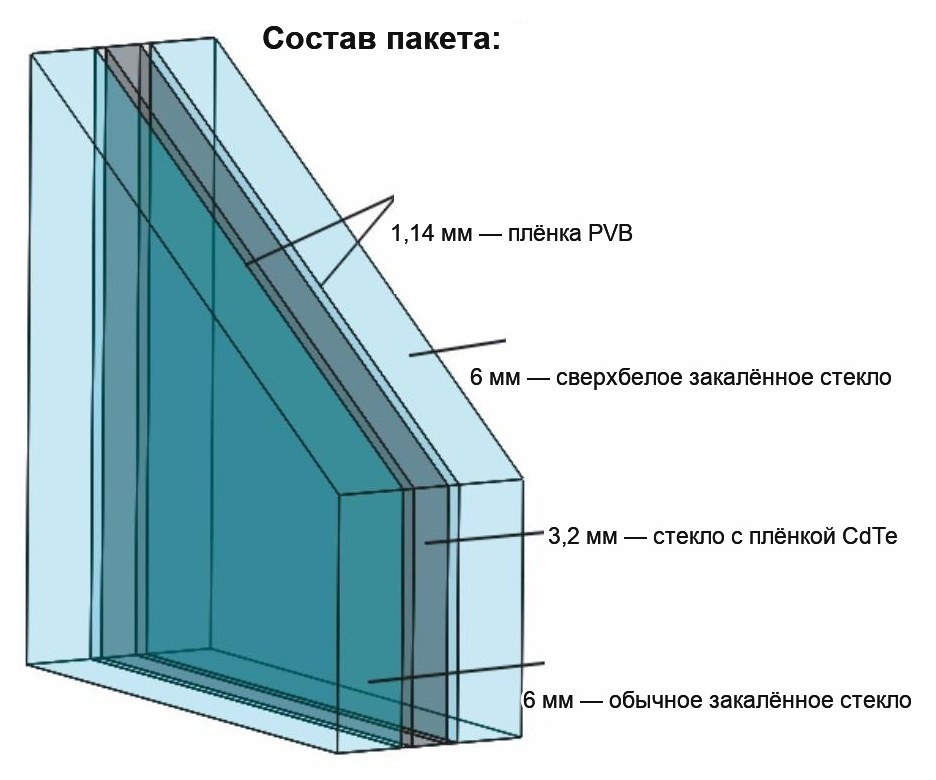

Сверхбелый триплекс 6 мм
Плёнка PVB 1,14 мм: ламели и фасадные элементы средней нагрузки.

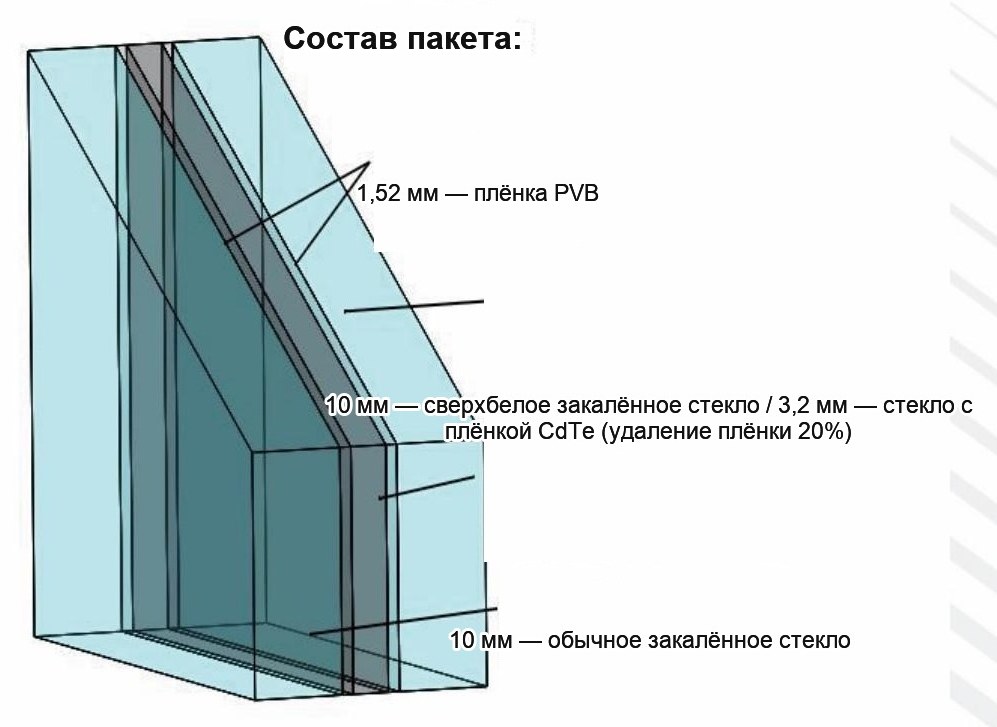

Триплекс 10 мм под ветровую нагрузку
Толстые стёкла для больших вылетов: ламель не должна гнуться ветром.

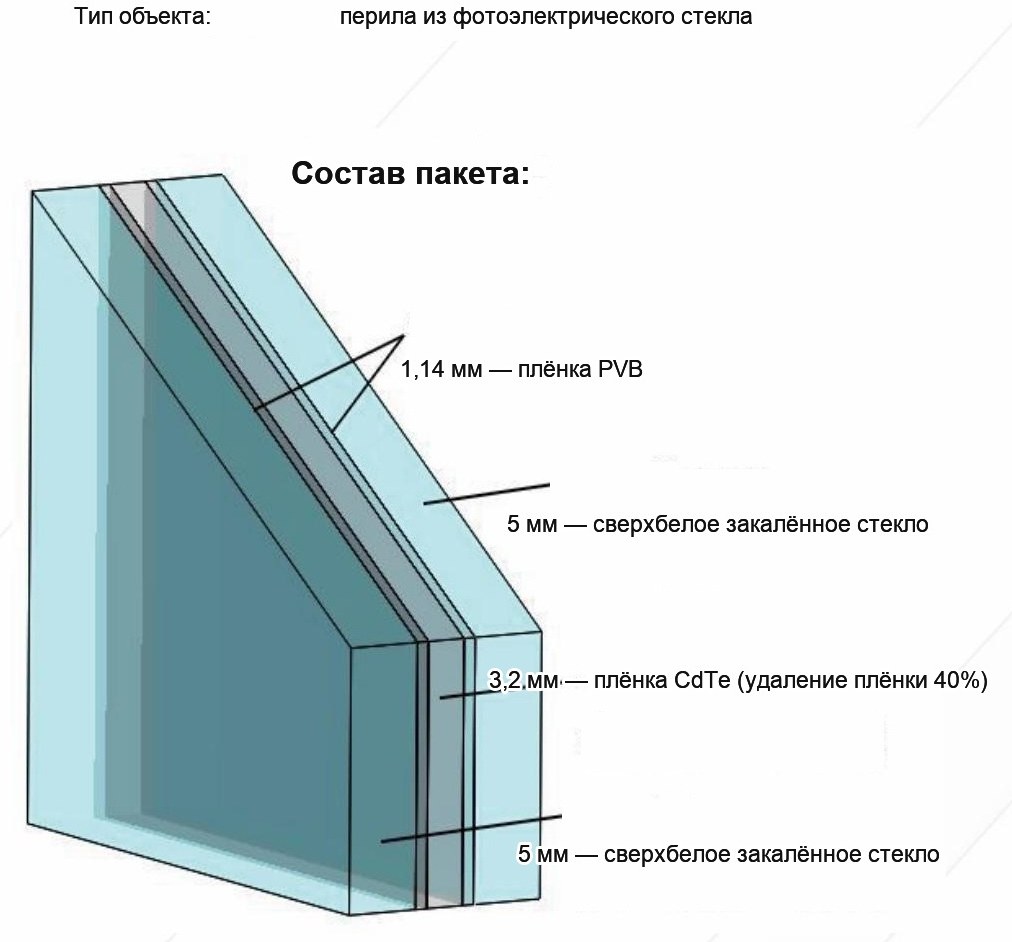

Ограждение: сверхбелый триплекс
Стёкла 5 мм, CdTe с удалением 40 % — прозрачность плюс безопасность осколков.

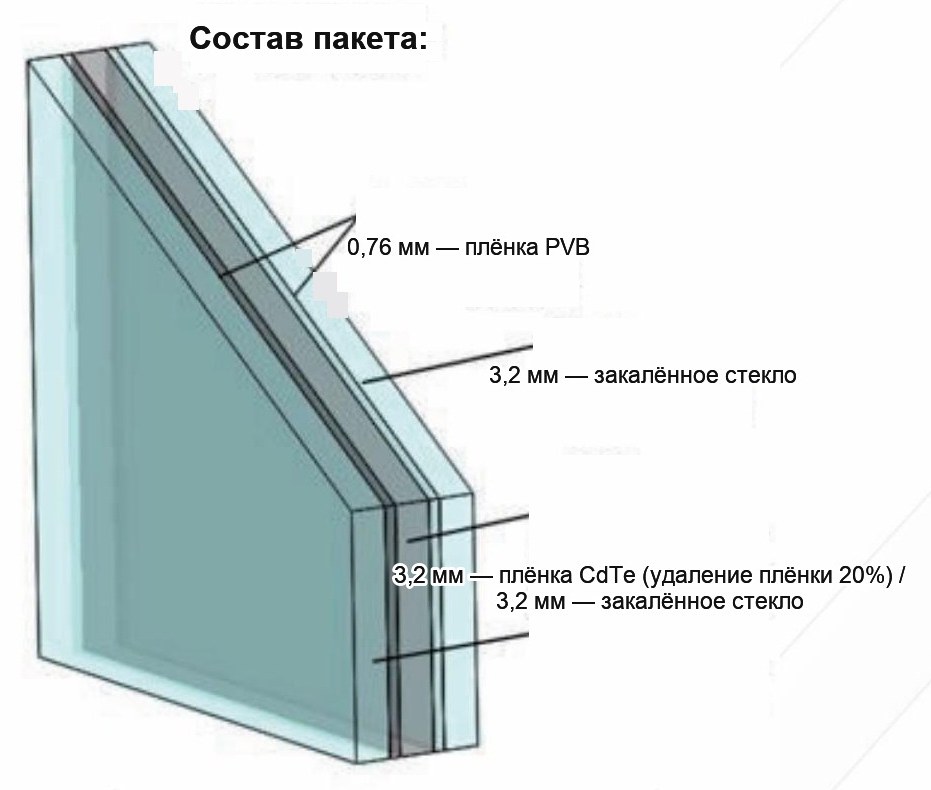

Триплекс с удалением плёнки 20 %
Больше выработки, меньше света: вариант для навесов и паркингов.

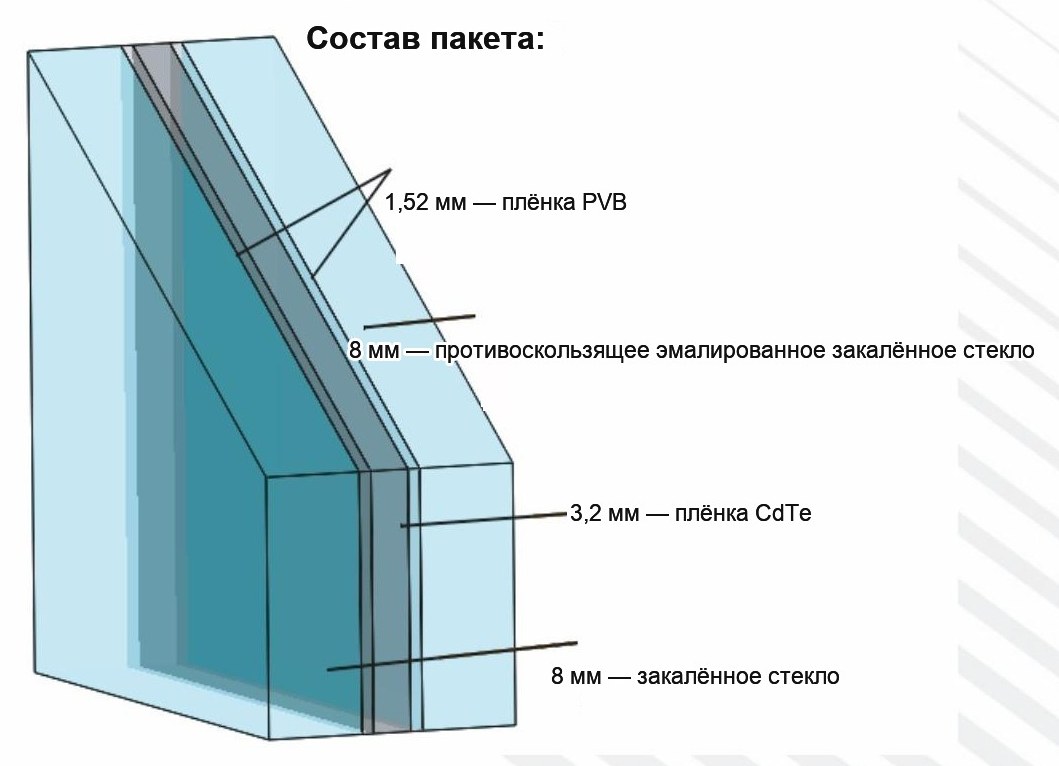

Пол: противоскользящая эмаль 8 мм
Верхний слой — эмалированное закалённое стекло 8 мм под пешеходную нагрузку.

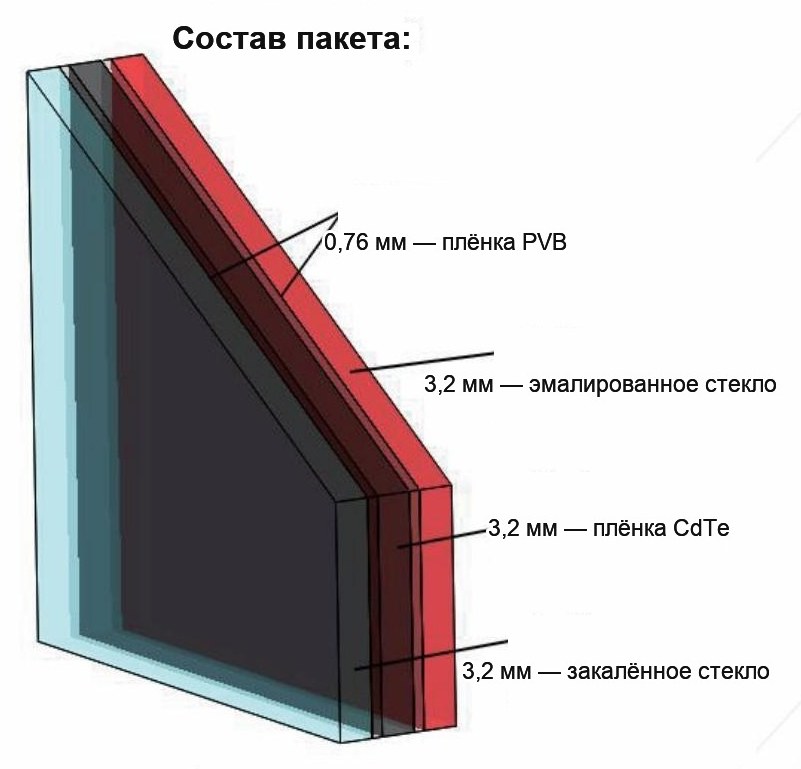

Эмалированный триплекс (цветной)
Эмаль задаёт цвет: красный, зелёный и другие — без потери выработки.

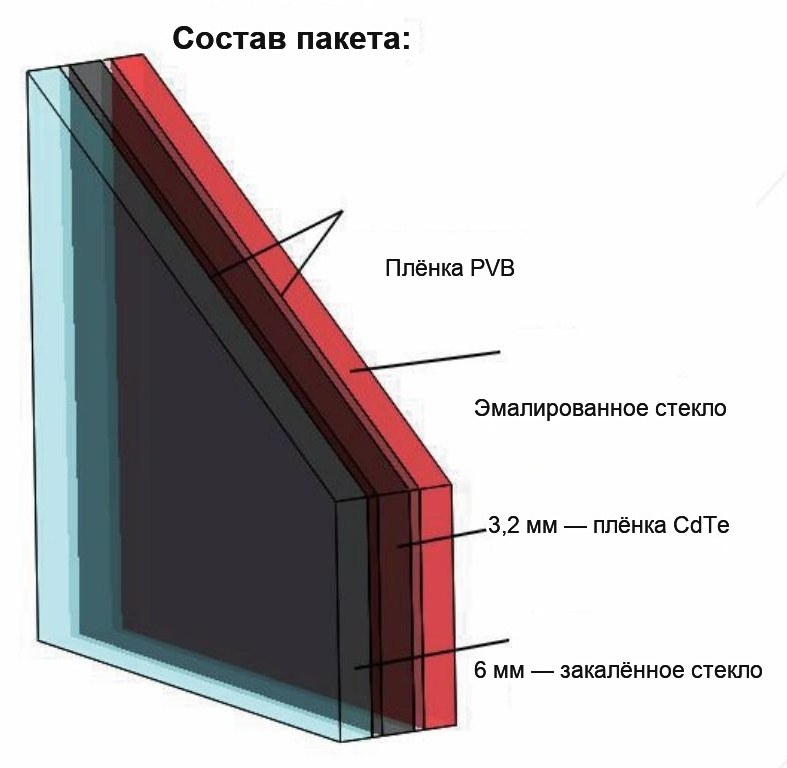

Эмалированный триплекс 6 мм
Цветная непрозрачная панель для фасадов и простенков.

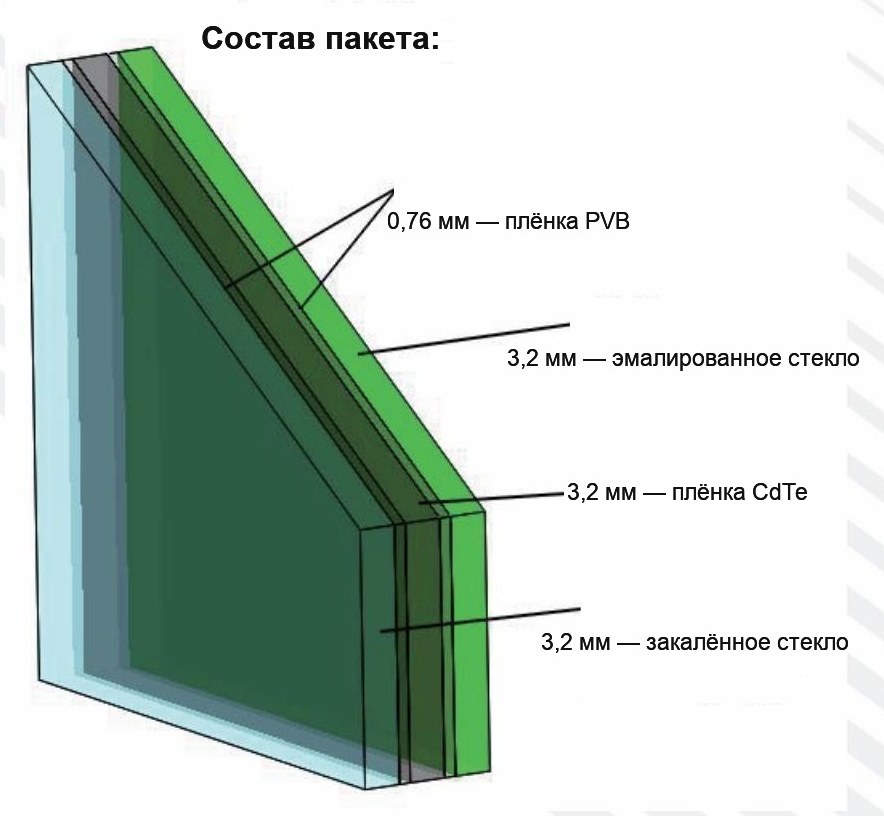

Эмалированный триплекс (зелёный)
Кровельный вариант цветной серии.

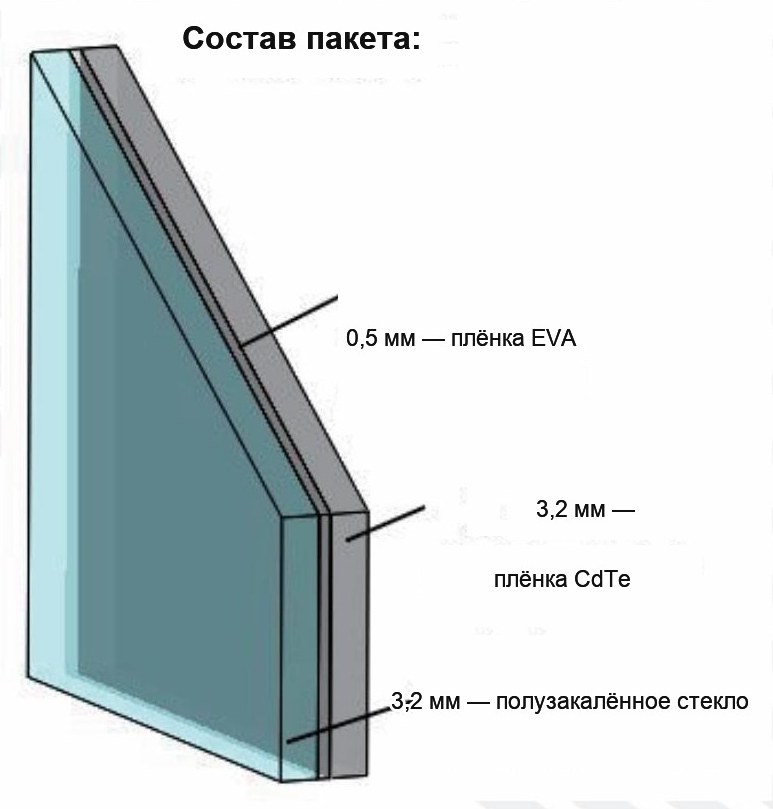

Лёгкий двухслойный 6,8 мм
CdTe-стекло 3,2 мм + EVA 0,5 мм + полузакалённое 3,2 мм: минимальный вес.
Стандартная серия: двухслойный
Тот же лёгкий состав — базовый вариант для кровли и непрозрачного фасада.
Чертежи узлов монтажа
Заводские монтажные схемы с переведёнными подписями: по ним видно, чем узел крепится и что приезжает в комплекте.

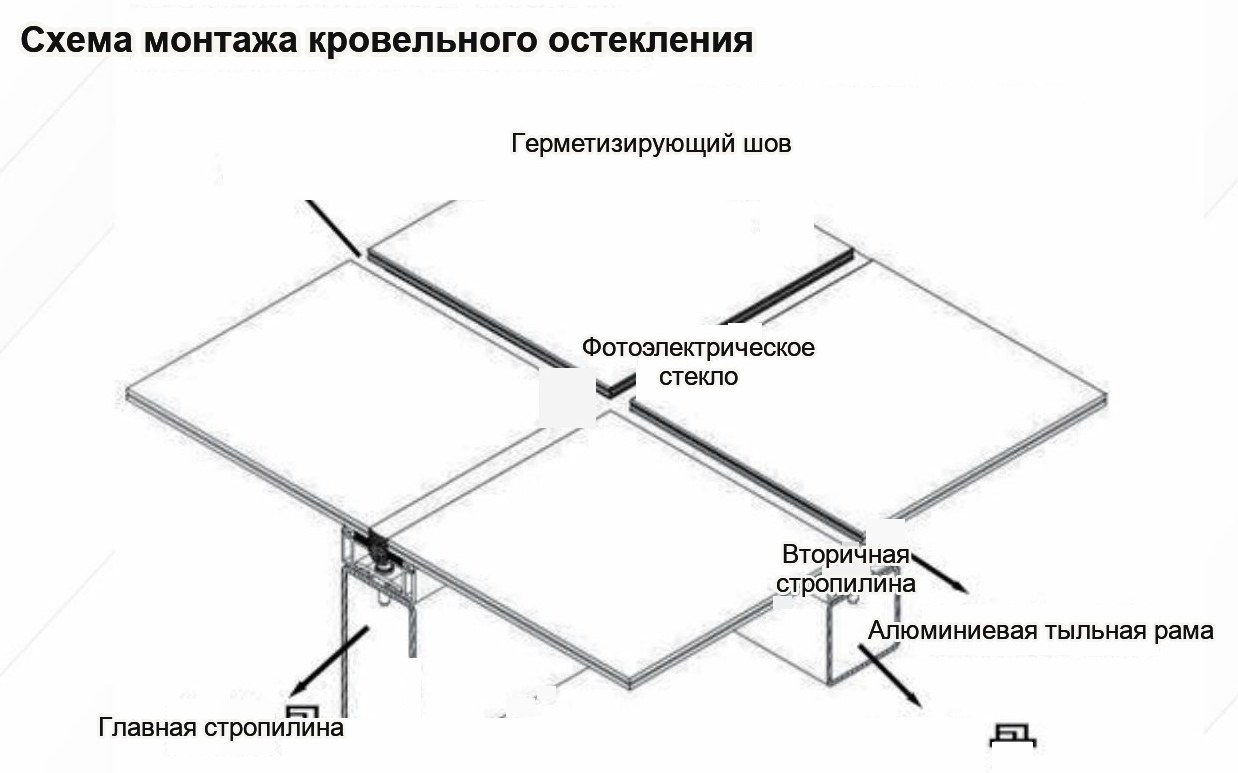

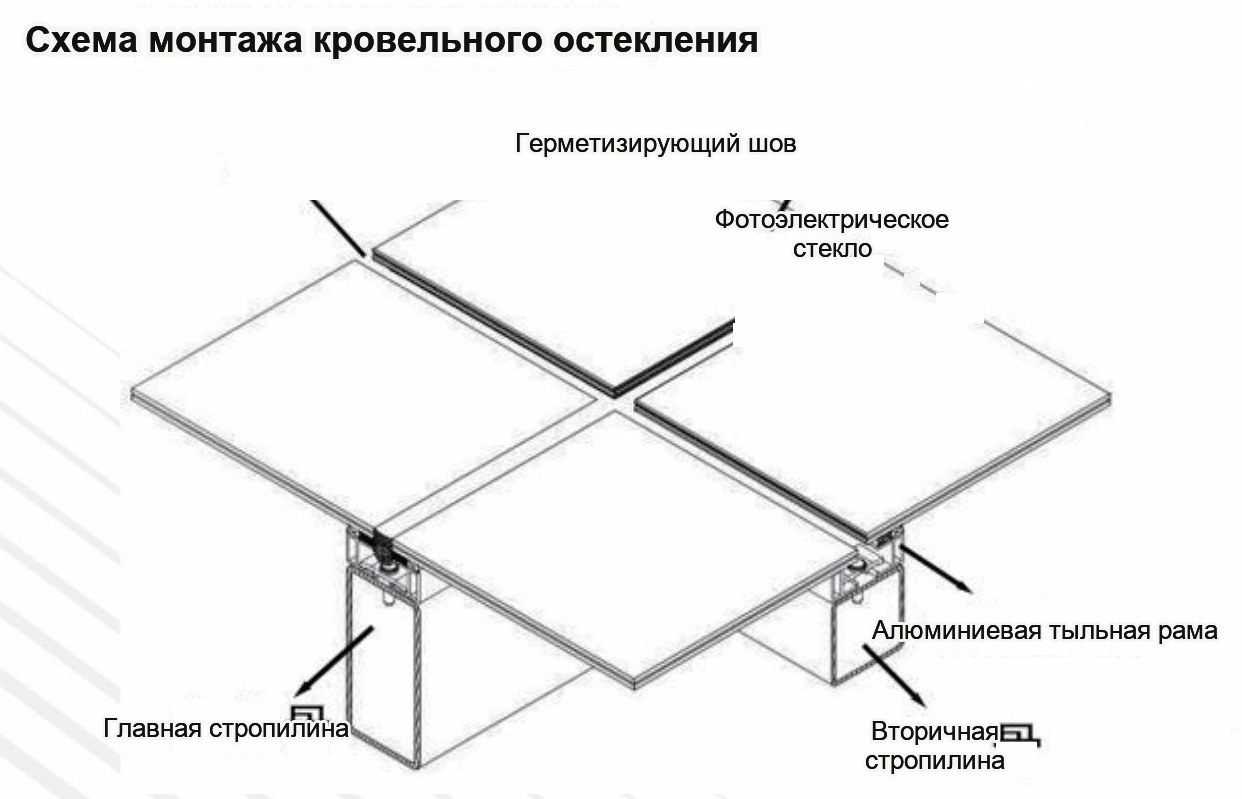

Кровельное остекление: узел по стропилинам
Главная и вторичная стропилины, алюминиевая тыльная рама, герметизирующий шов.

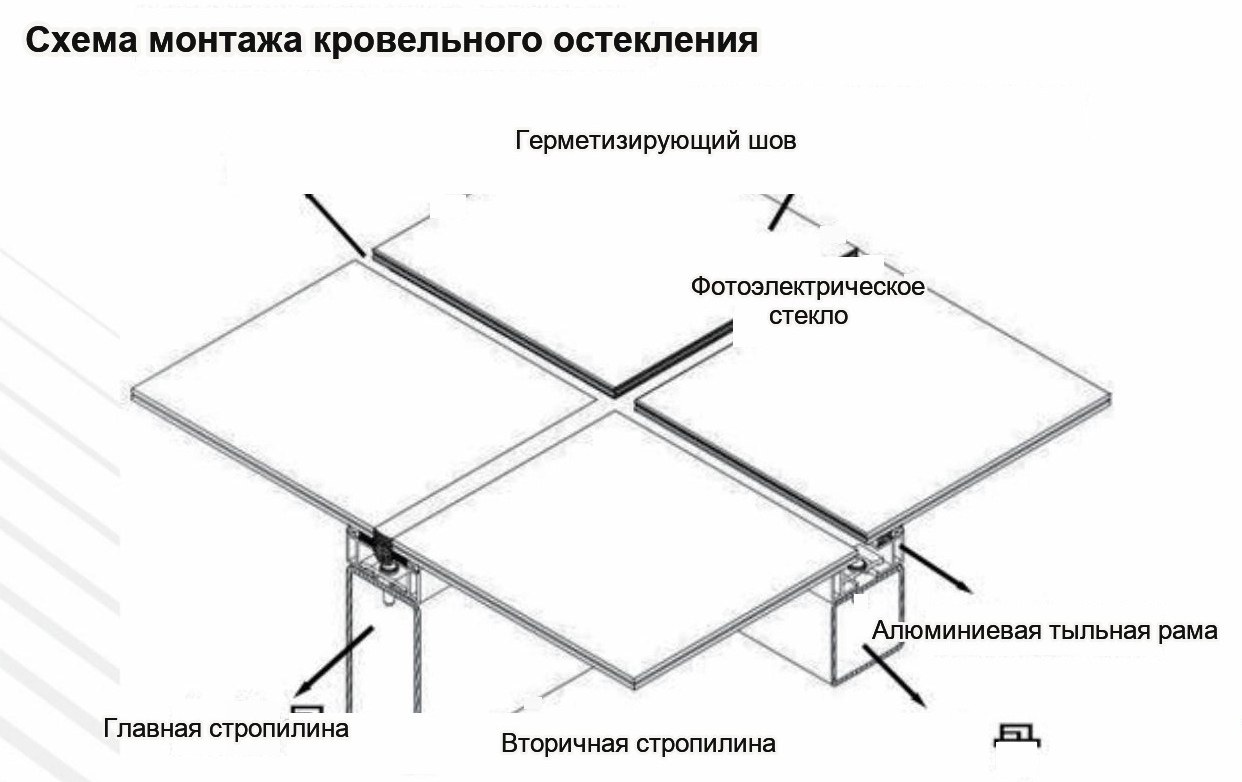

Кровельное остекление: вариант узла
Тот же принцип на навесе зарядной станции.
Паркинг-навес
Остекление над машиноместами, цветная светопрозрачная серия.

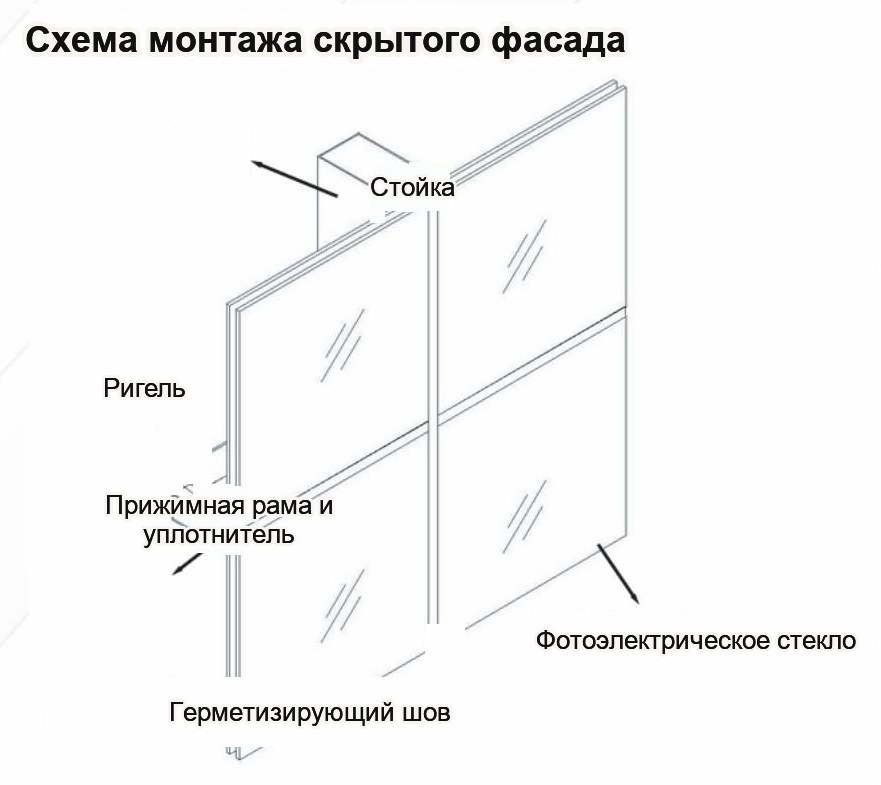

Полностью скрытый фасад

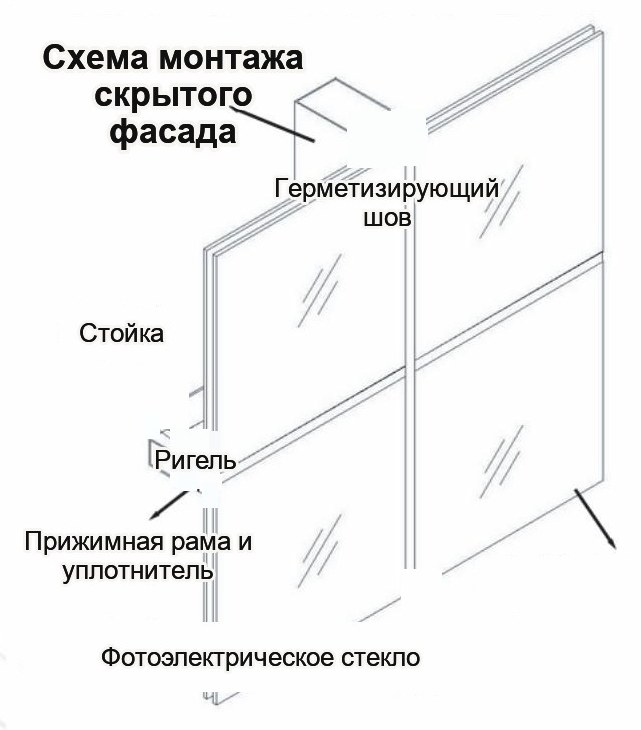

Стойка, ригель, прижимная рама с уплотнителем и шов — снаружи только стекло.
Скрытый фасад: вариант узла
Тот же узел со стандартной серией стекла.

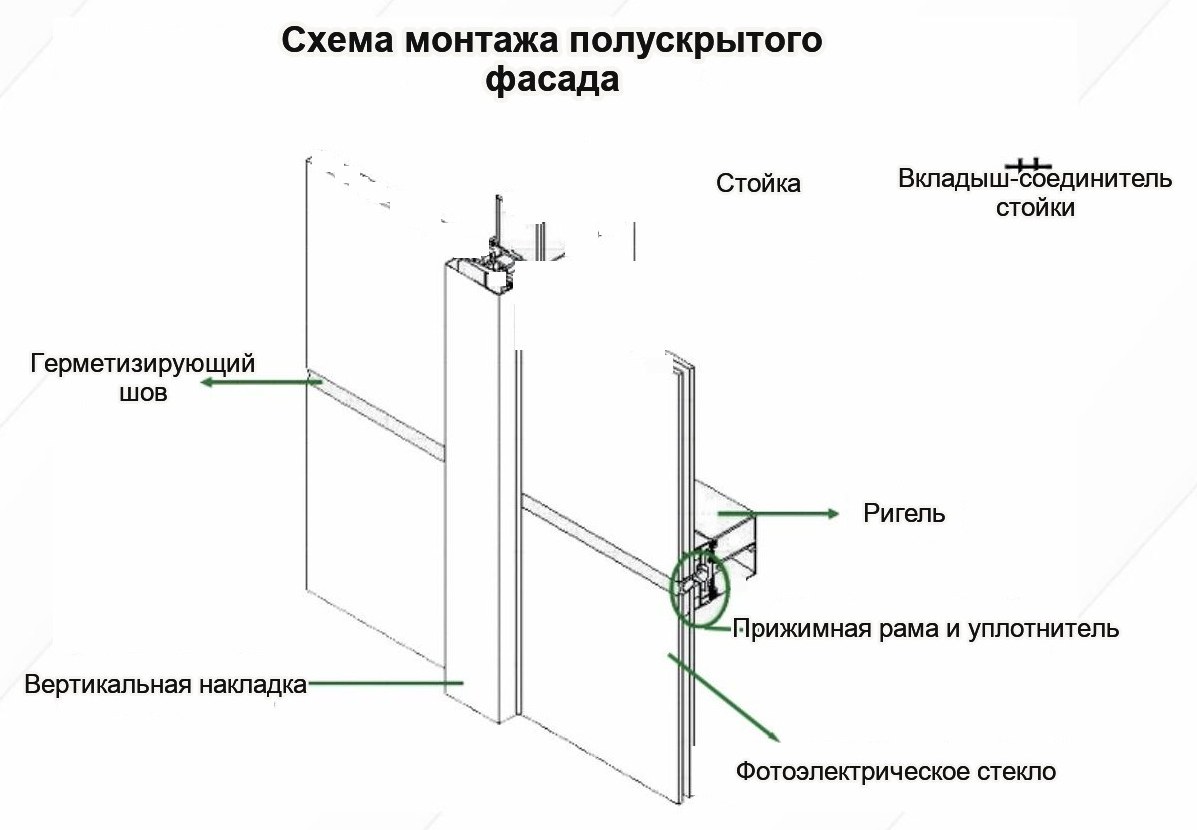

Полускрытый фасад
Вертикаль видна: вкладыш-соединитель стойки и вертикальная накладка.
Светопрозрачный пол и дорожка
Стропилины, резиновая прокладка, позиционирующая пластина.

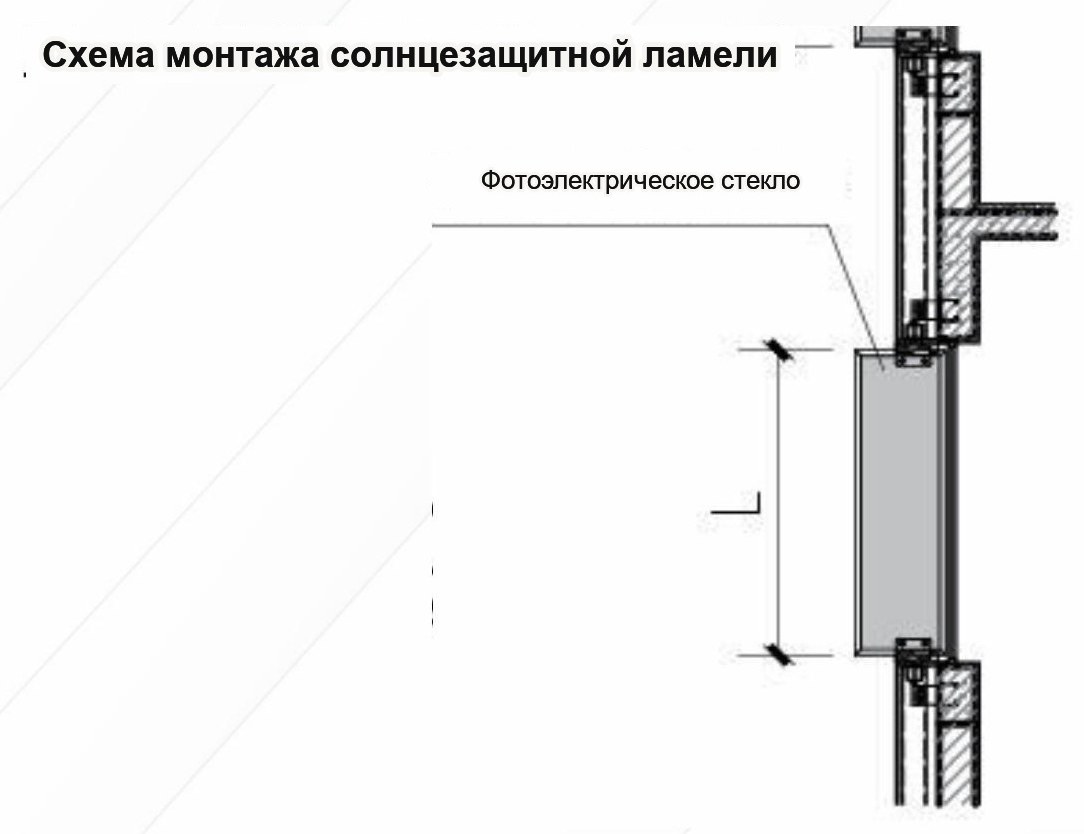

Солнцезащитная ламель
Вертикальный монтаж на фасадной стойке.

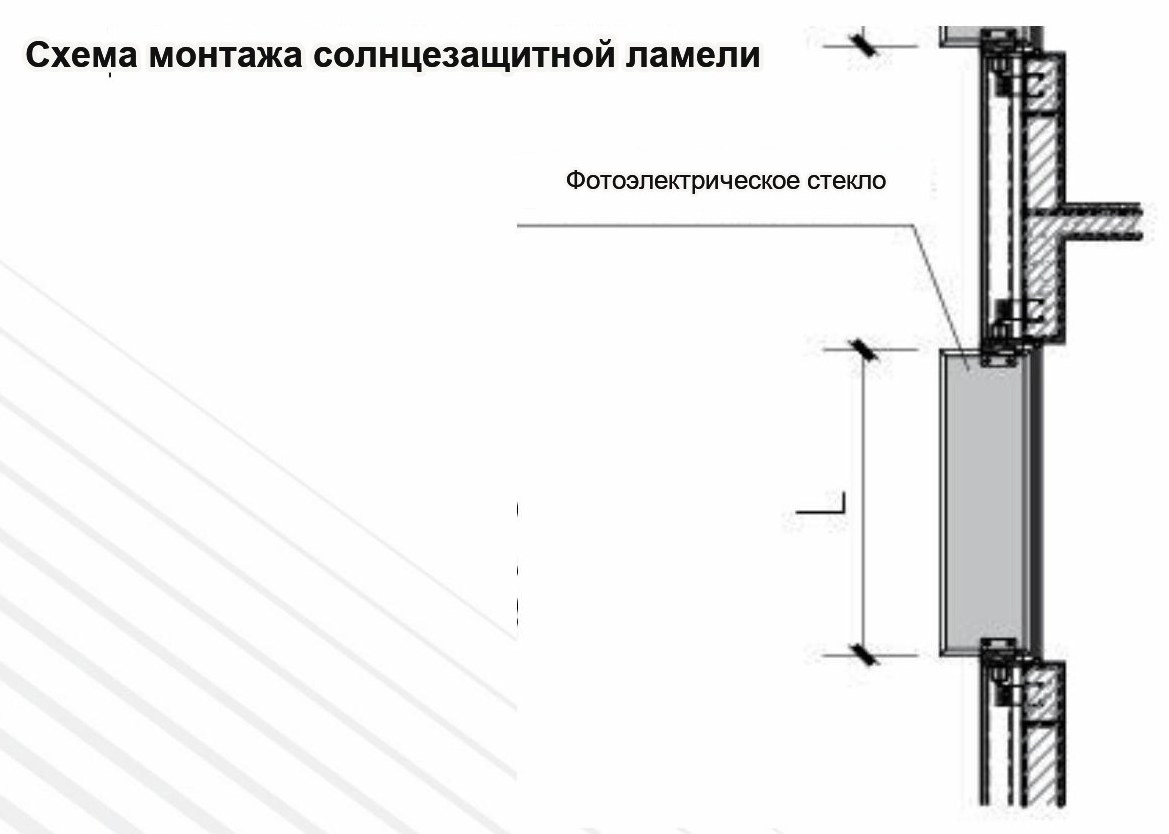

Ламель на большом вылете
Толстые стёкла — ветровая нагрузка на вылете выше.
Ограждение

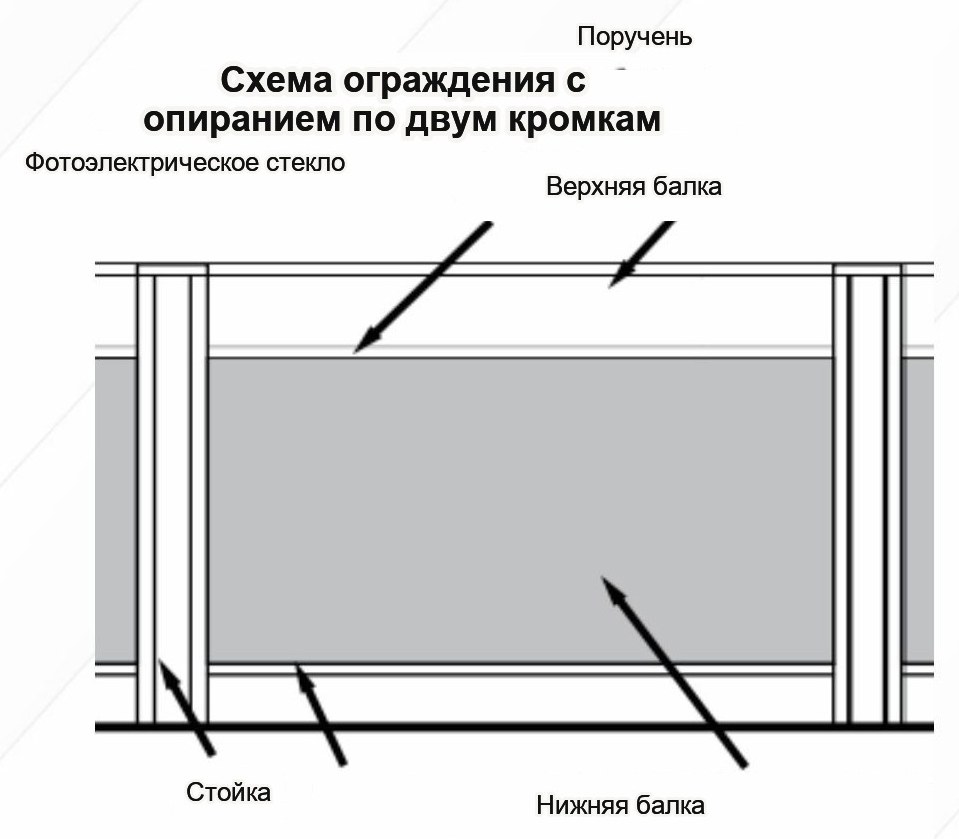

Стекло между верхней и нижней балками, стойка и поручень.
Черепичная кровля: большая классика

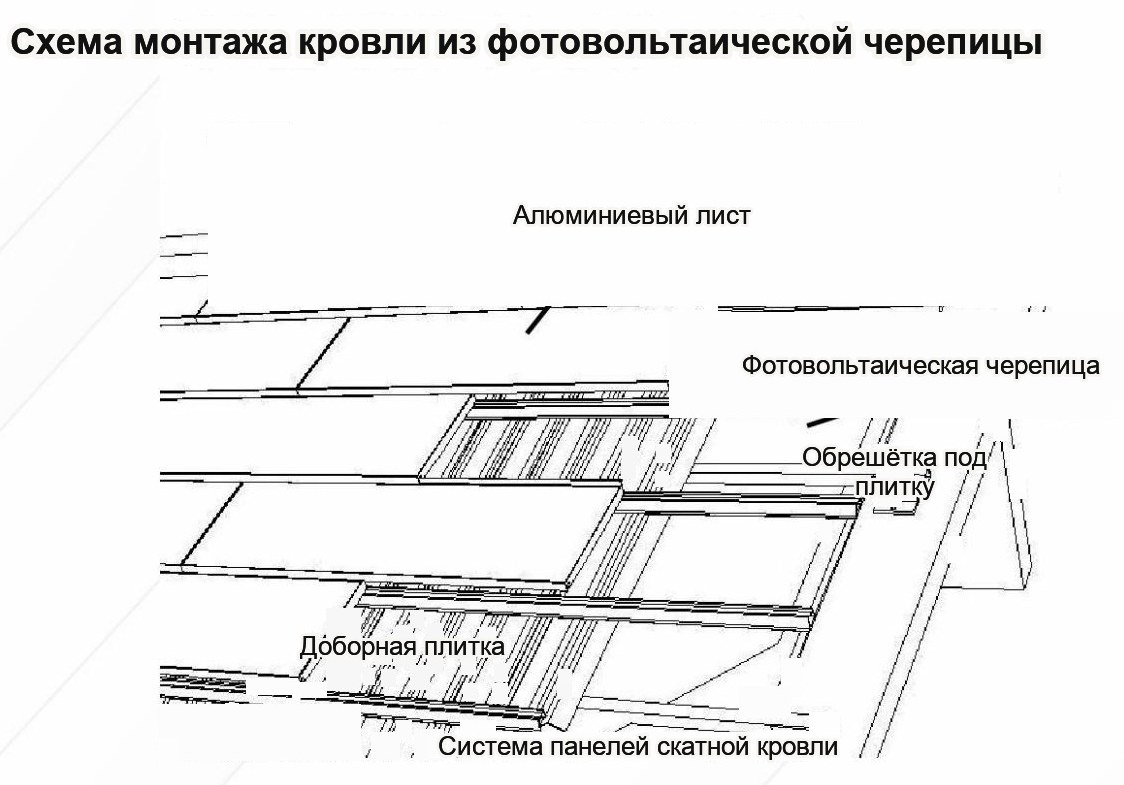

Алюминиевый лист, доборная плитка, обрешётка, система панелей ската.

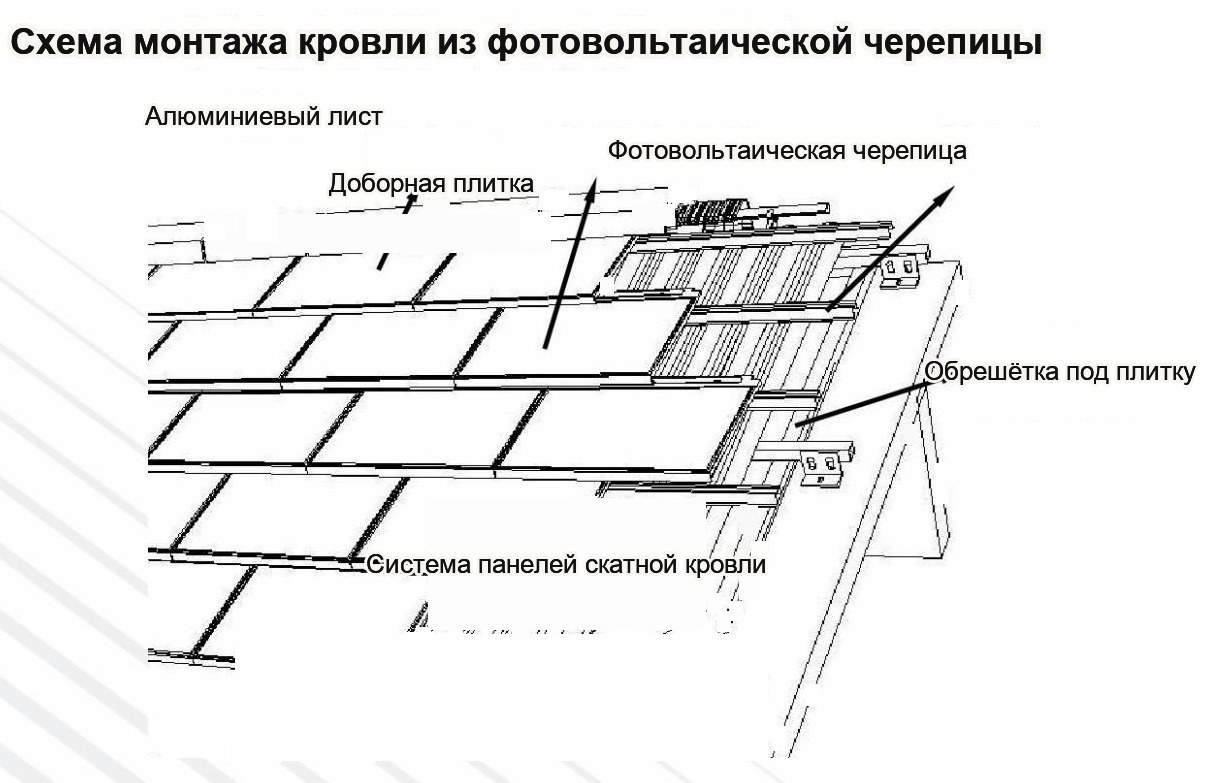

Черепичная кровля: раскладка по скату
Коньковая и доборная плитка, крюки за обрешётку.
Реализованные объекты
Эти узлы уже собраны и сданы: фотографии объектов, построенных по той же документации, по которой считаем и ваш.
База экологического образования: кровля под фотовольтаической черепицей
Общественное здание с черепичной кровлей большой классики
Посёлок с кровлями из плоской черепицы
Скатная кровля частного дома

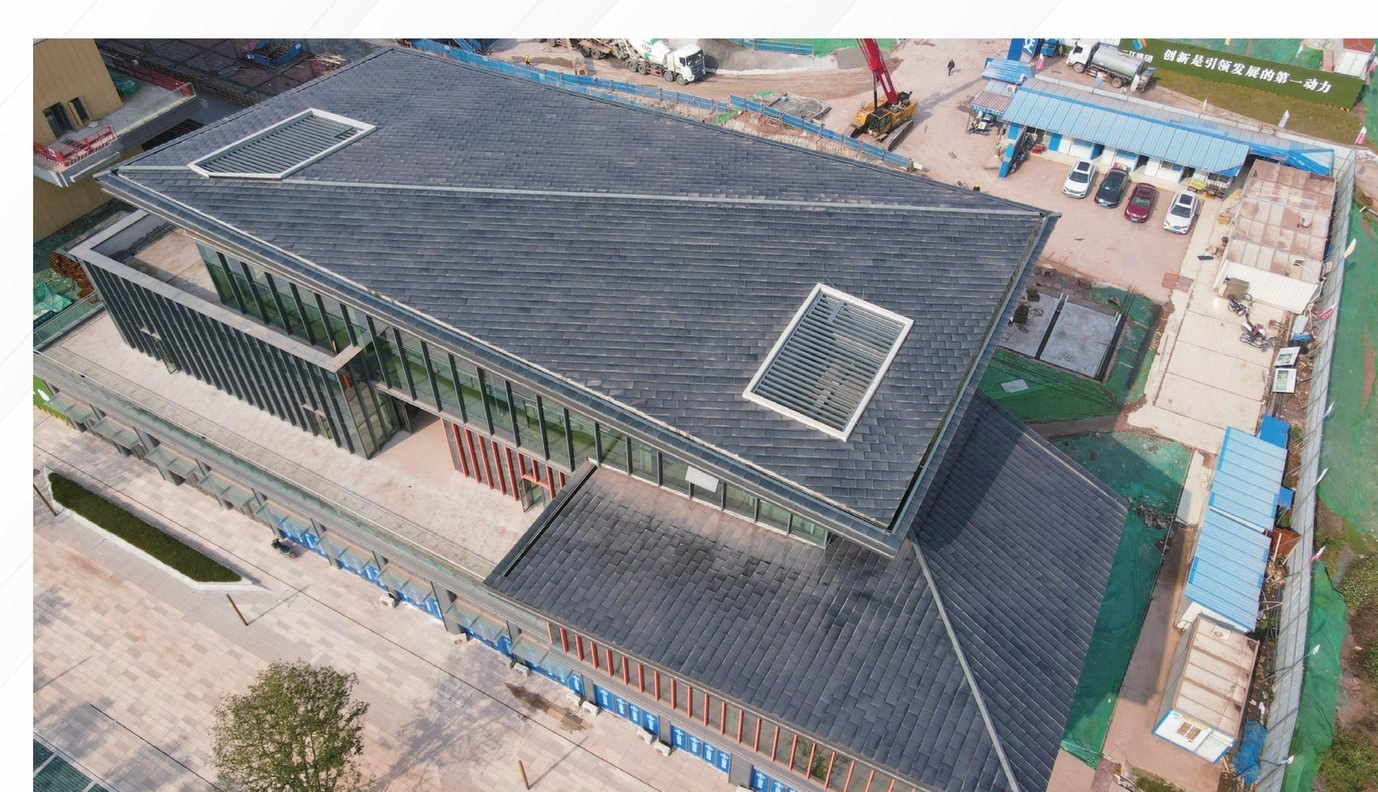

Световой фонарь административного здания
Крытый переход с генерирующей кровлей

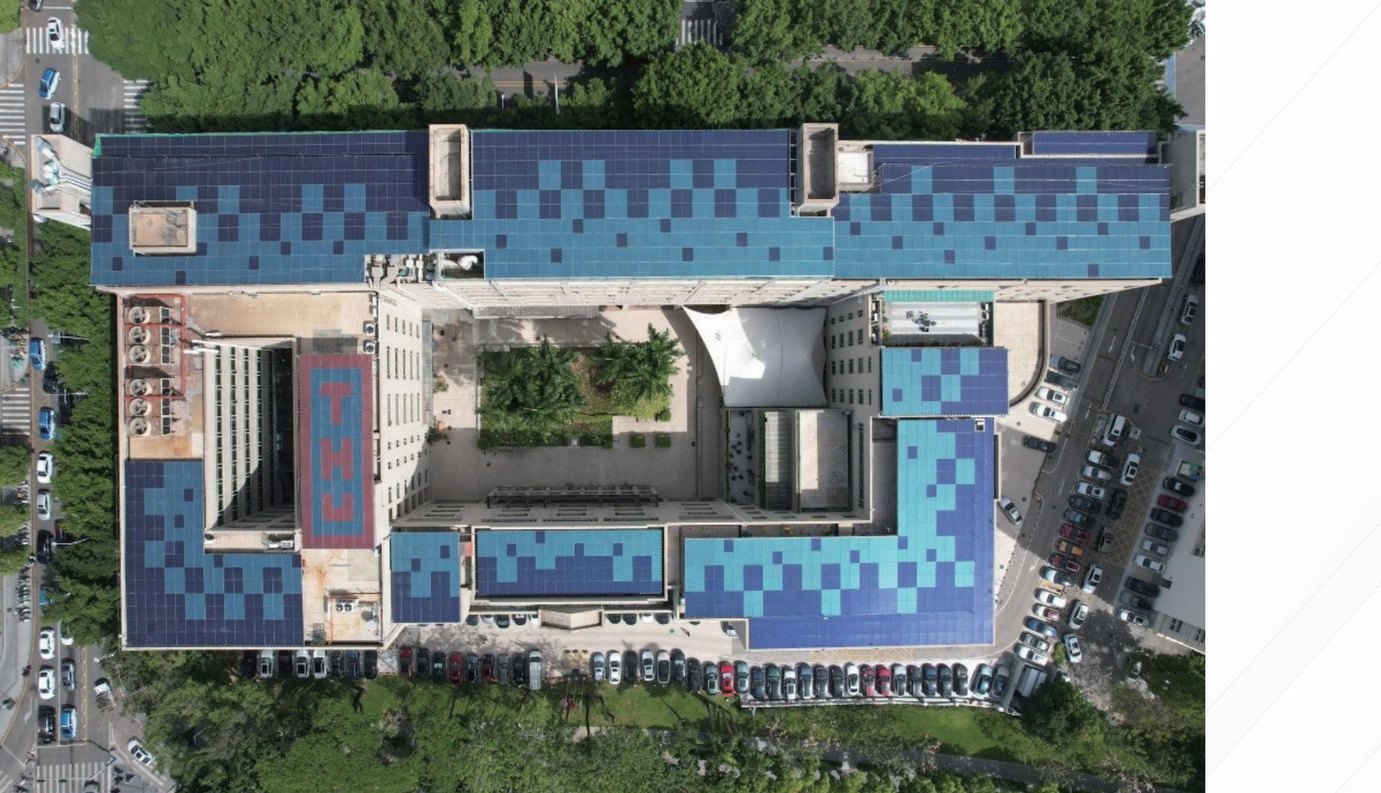

Галерея-набережная с цветным остеклением

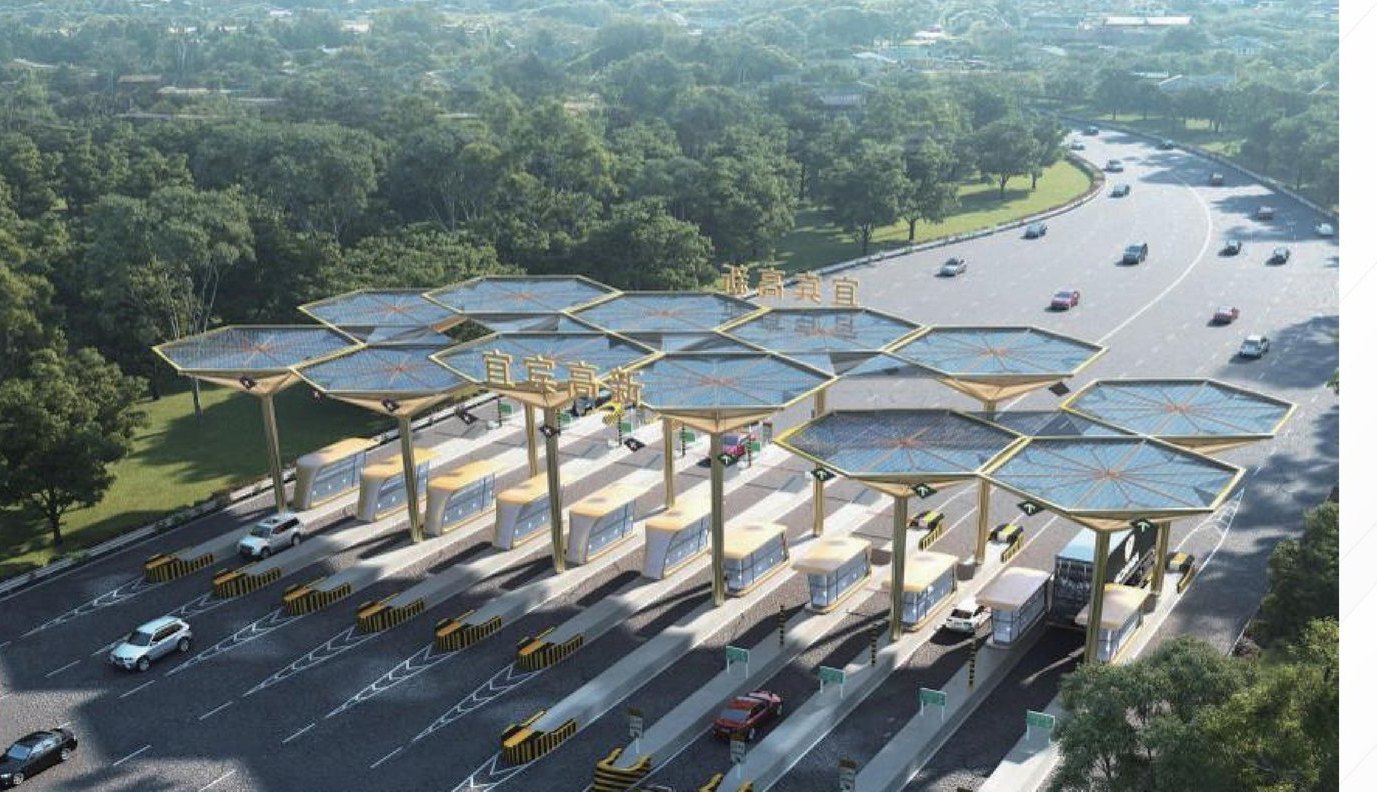

Навес пункта оплаты скоростной дороги

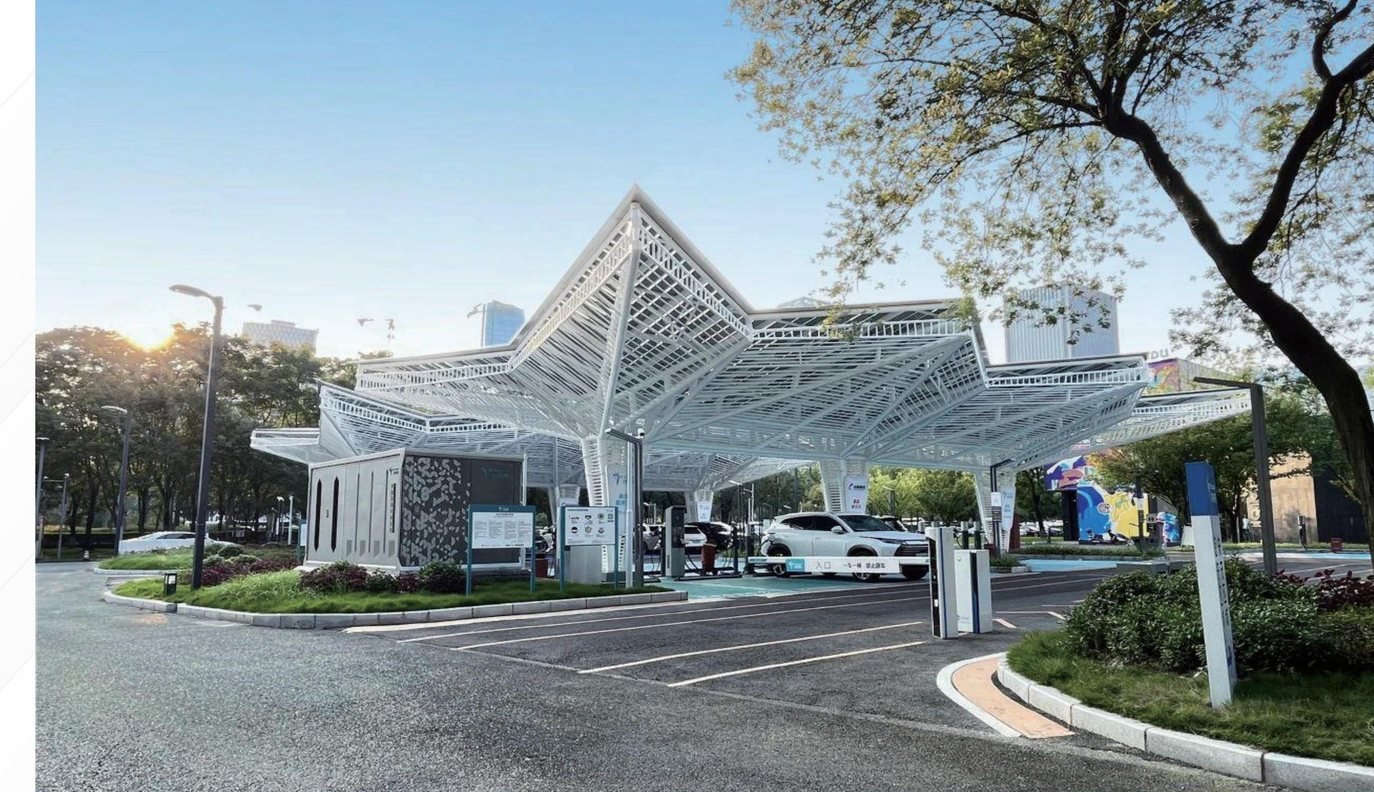

Паркинг «солнце — накопитель — зарядка»
Кровельный BIPV на общественном здании

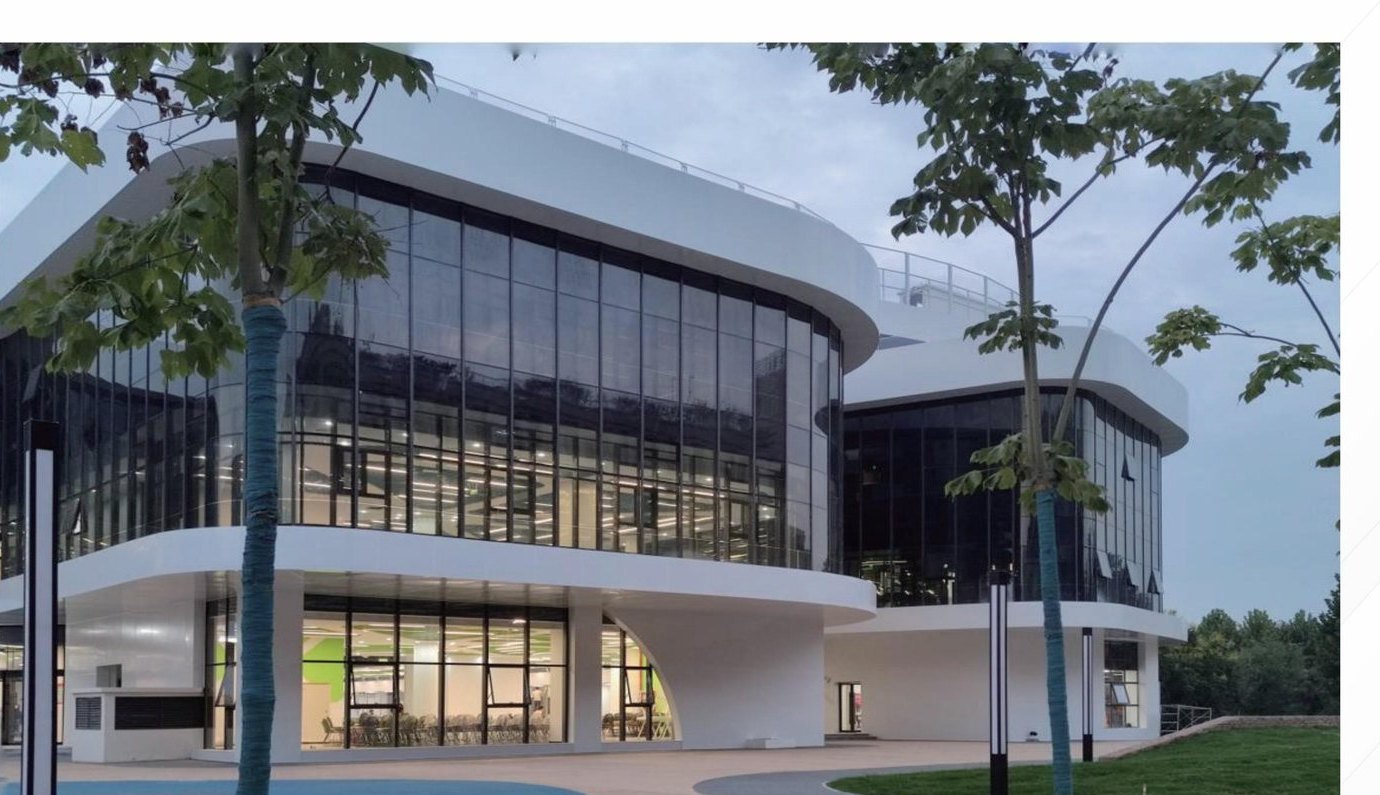

Полускрытый фасад инновационного центра

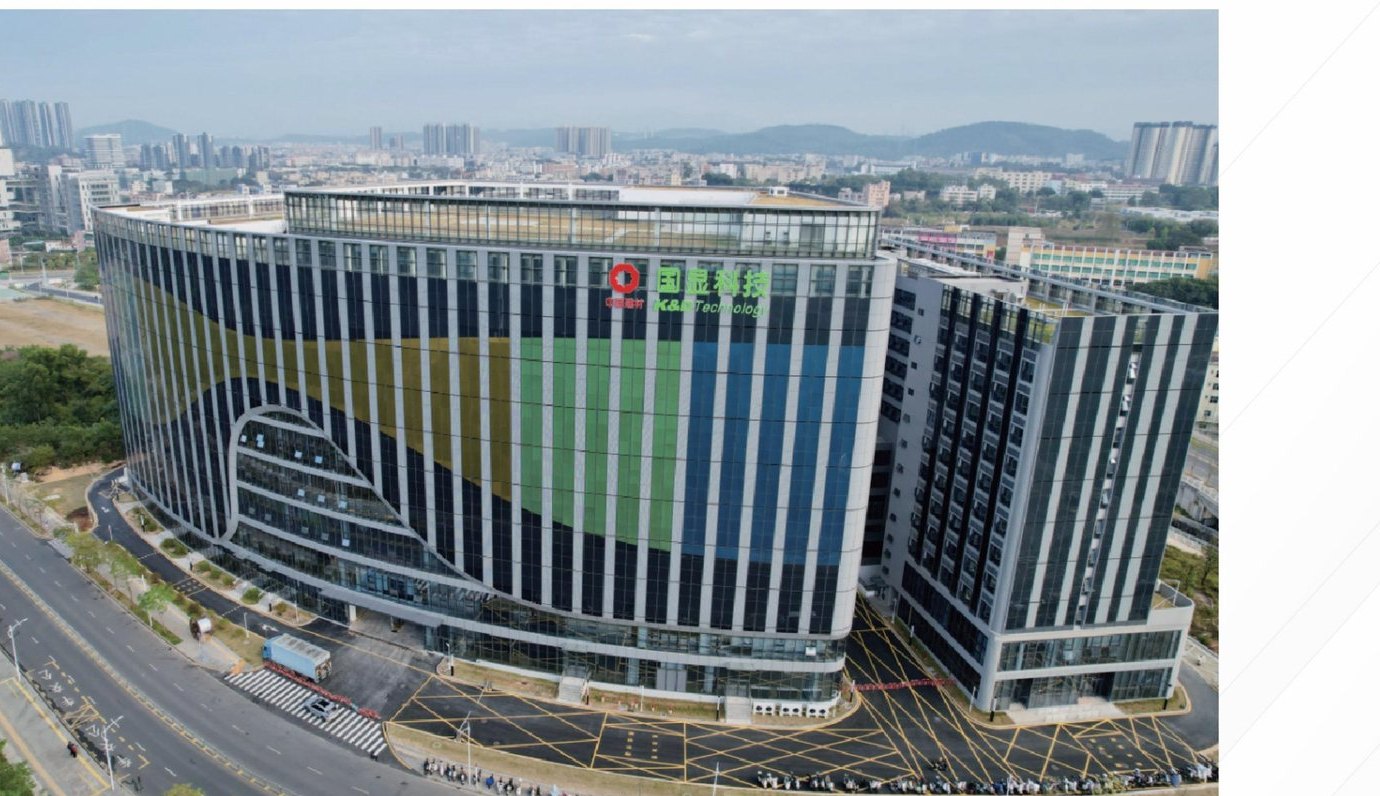

Полностью скрытый фасад офисной башни

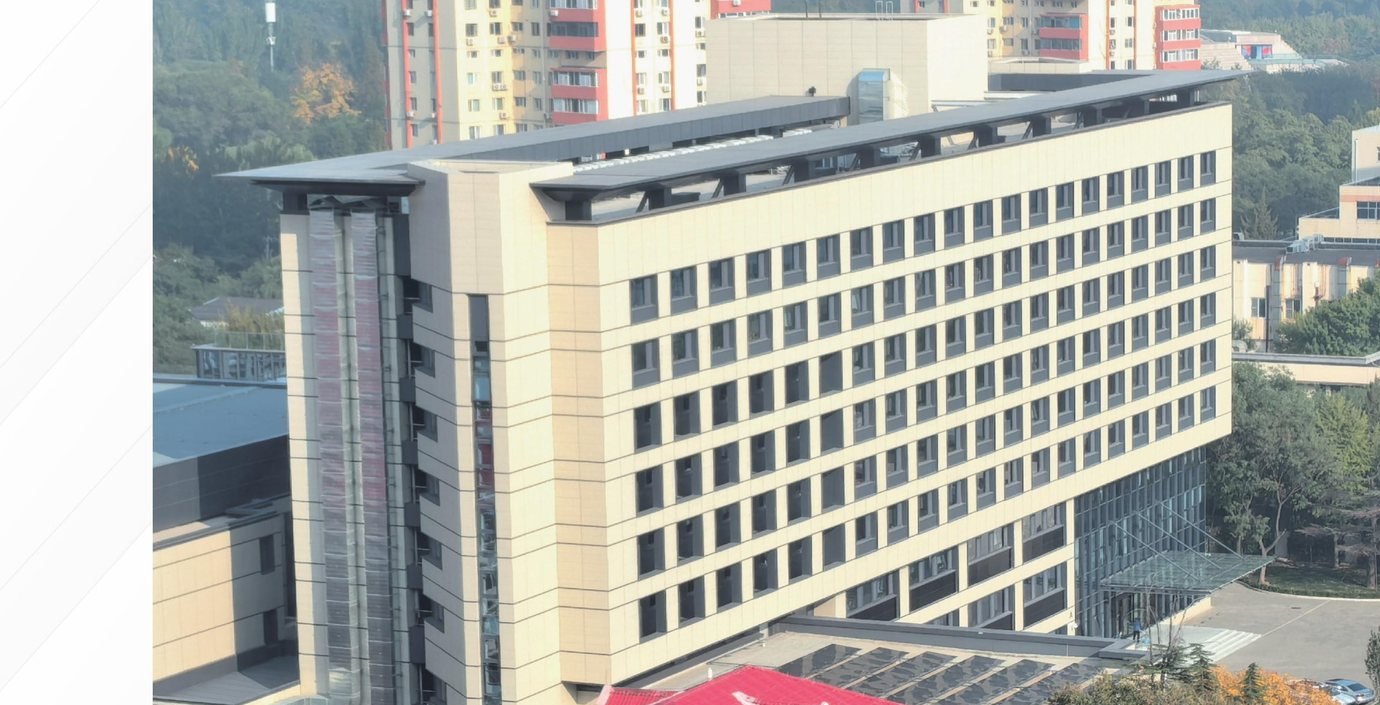

Фасад и кровля административного здания

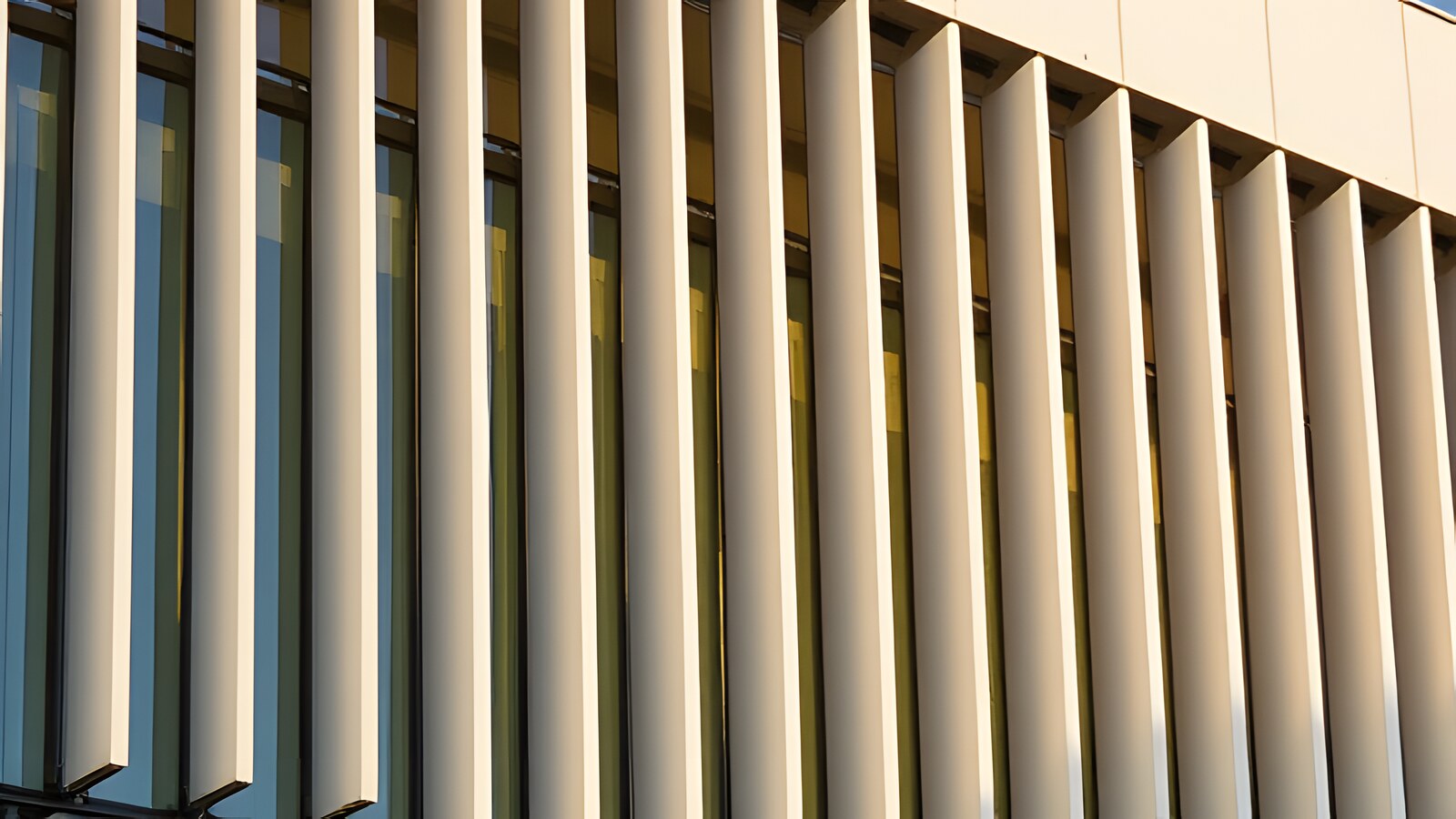

Солнцезащитные ламели на фасаде

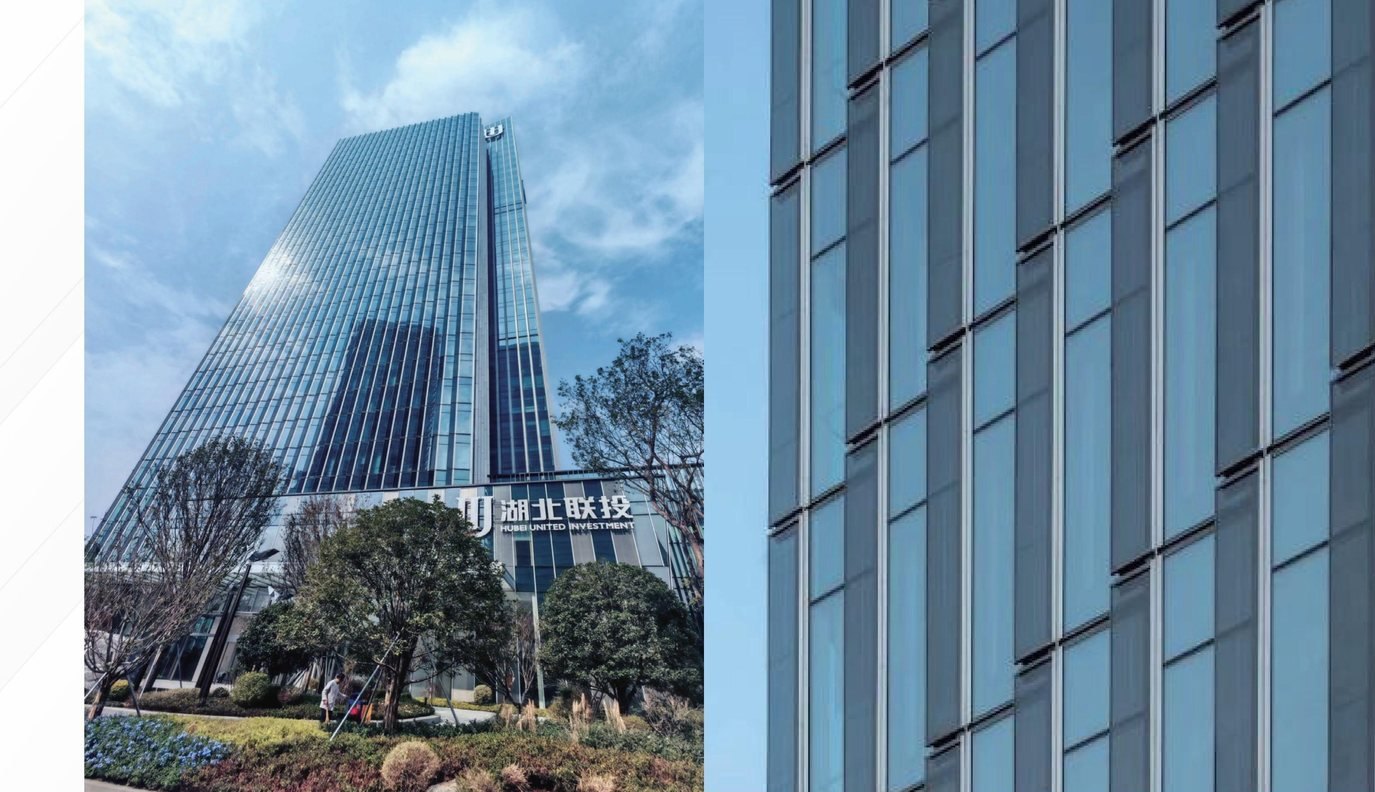

Ламели штаб-квартиры: вылет по проекту

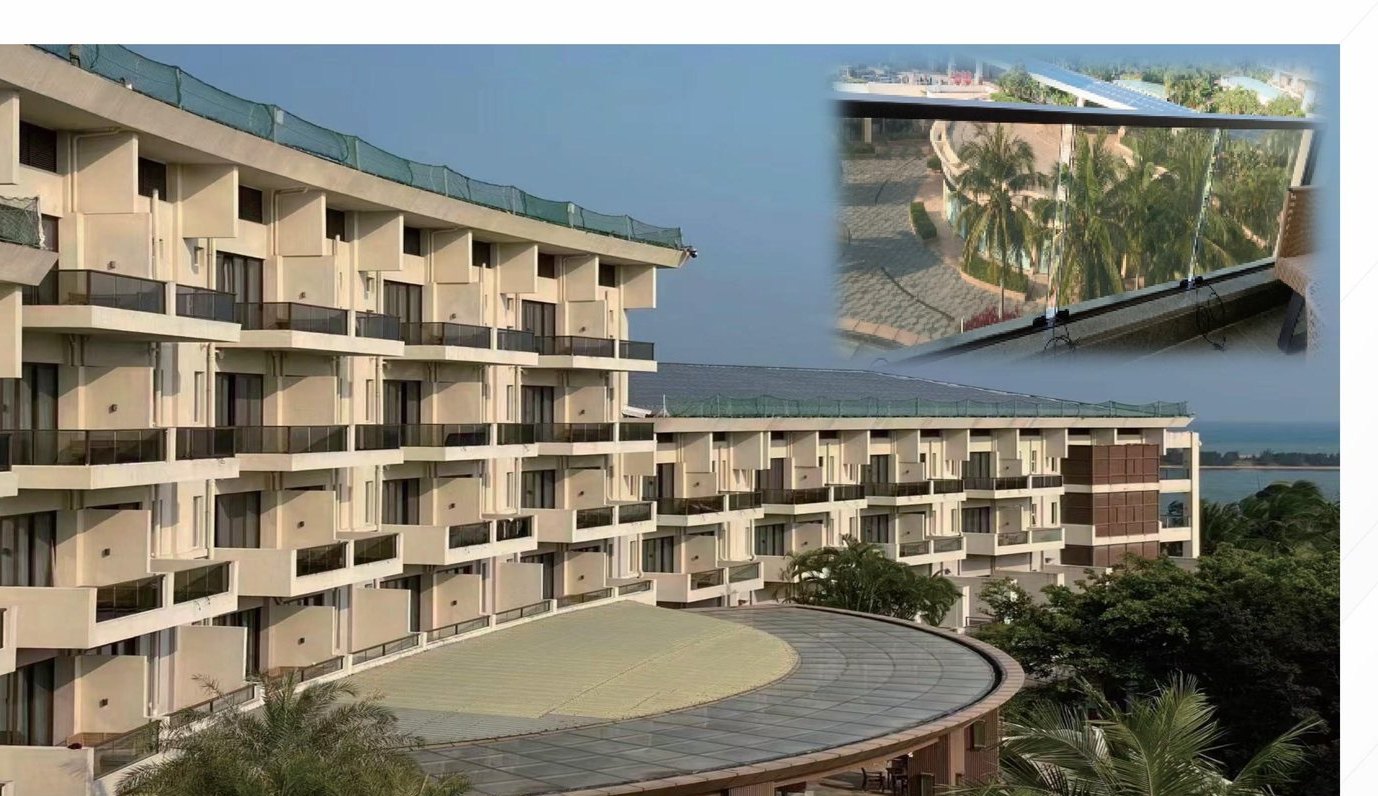

Ограждение террасы международного центра
Генерирующая дорожка на эксплуатируемой кровле
Что это такое
Это не панель, прикрученная к зданию. Это само стекло: между двумя стёклами лежит плёнка теллурида кадмия толщиной в микроны, и она вырабатывает ток. Снаружи — обычное архитектурное остекление, которое можно затонировать, покрасить и напечатать под камень.
Тыльное стекло
Несущая основа пакета. В зависимости от сценария — закалённое, сверхбелое или эмалированное.
Плёнка CdTe
Три микрослоя: проводящий TCO, полупроводниковый светопоглощающий и тыльный электрод. Именно она превращает свет в ток.
Проводящее стекло TCO
Прозрачный электрод снимает ток с плёнки. Дальше — клеммная коробка и разъём MC4, как у обычной солнечной панели.
Составы пакетов — восемь разрезов
Главный вопрос на объекте не «сколько ватт», а «какой пакет». От него зависит и теплотехника, и безопасность, и цена. Ниже — реальные составы из заводских каталогов и с реализованных объектов, послойно и с толщинами.
Двойной триплекс — базовый BIPV
Безрамочная панель под фасад и световой фонарьФасад, световой фонарь, зимний сад. Светопропускание 0–50 %, 50–300 Вт с панели.
Тонкий двухслойный — кровля и черепица
Самый лёгкий вариант, 12 кг на панельПанель 1200×600 мм, 0,72 м², 12 кг. Кровля, где важен вес: 115 Вт при нулевом светопропускании.
Триплекс с камерой — теплотехника фасада
U 1–1,8 Вт/(м²·К), Sc 0,2–0,6Камера снижает теплопередачу, Low-E добавляет солнцезащиту, триплекс глушит шум. Основной вариант для отапливаемых зданий.
Световой фонарь — реализованный проект
Лаборатория ИИ, ШанхайКровельное остекление держит снеговую нагрузку и людей при обслуживании, поэтому оба внешних слоя — триплекс. Удаление плёнки под светопропускание — 40 %.
Навес и крытый переход
Эмалированная серияЭмаль задаёт цвет и рисунок: на набережной острова Мэйчжоу таким стеклом набран радужный переход длиной в сотни метров.
Солнцезащитная ламель
Вертикальный монтаж на фасадеЛамель работает дважды: режет прямое солнце в окна и вырабатывает. Толстые внешние стёкла — из-за ветровой нагрузки на вылете.
Ограждение
Прозрачная серия, удаление плёнки 40 %Ограждение балкона, террасы, кровли. Триплекс обязателен: при разрушении осколки остаются на плёнке.
Светопрозрачный пол и дорожка
Противоскользящая эмальПешеходная нагрузка: верхнее стекло 8 мм с противоскользящей эмалью. Реализовано на кровле офиса China Mobile.
Куда вставляется элемент
Восемь форм интеграции из заводского каталога. Разница между «поверх» и «вместо» принципиальная: во втором случае стекло становится ограждающей конструкцией и считается по строительным нормам, а не по правилам для панелей.
Узлы монтажа — шесть сценариев
Каждый узел разобран послойно, снизу вверх, с названиями элементов. Это то, что реально приезжает на объект и собирается на месте.
Черепичная кровля
Пирог скатной кровли под фотовольтаическую черепицуДоборные элементы: коньковая плитка, заглушка конька, заглушка вальмы, фронтонные плитки правая и левая, ендовная плитка, краевая плитка, фартук переднего свеса, вентиляционная решётка, металлические крюки нижнего свеса и S-образные.
Световой фонарь
Узел кровельного остекления по стропилинамКровельное остекление считается на снеговую нагрузку и на человека при обслуживании — отсюда триплекс с обеих сторон камеры, а не одиночное стекло.
Навес и крытый переход
Тот же узел, но без камерыНавес не отапливается, поэтому камера не нужна — работает обычный триплекс. Эмаль на верхнем стекле даёт цвет без потери выработки.
Солнцезащитная ламель
Вертикальный монтаж на фасадной стойкеЧем больше вылет, тем толще стёкла: в реализованных проектах внешние слои от 6 до 10 мм.
Ограждение
Стекло между верхней и нижней балкамиДля ограждений триплекс обязателен по безопасности — здесь он совпадает с конструкцией самого фотоэлектрического стекла, поэтому лишней толщины не появляется.
Светопрозрачный пол и дорожка
Пешеходная нагрузкаПод ногами стекло работает на изгиб и на удар, поэтому верхний слой толще и всегда с противоскользящей обработкой.
Технические характеристики
Паспортные данные базовой линейки. Размер, цвет, рисунок и толщина — под заказ, поэтому таблицы ниже показывают опорные точки, а не весь диапазон.
Электрические параметры
Стандартные условия испытаний: 1000 Вт/м², AM 1.5, 25 °C. Допуск ±5 %.
| Модель | Светопропускание | Pmpp | Isc | Voc | Impp | Vmpp |
|---|---|---|---|---|---|---|
| JH-T0 | 0 % | 105 Вт | 1,24 А | 123,8 В | 1,08 А | 97,2 В |
| JH-T20 | 20 % | 80 Вт | 0,99 А | 123,8 В | 0,86 А | 94,8 В |
| JH-T40 | 40 % | 60 Вт | 0,74 А | 123,8 В | 0,65 А | 90,7 В |
Типоразмеры и мощность
Мощность падает вместе с ростом светопропускания — это физика, а не недостаток: вы выбираете, чего на объекте больше нужно, света или киловатт.
| Размер, мм | Состав | Масса, кг | Tr 0 % | Tr 20 % | Tr 40 % |
|---|---|---|---|---|---|
| 1200×600 | 3,2 CdTe + 0,4 EVA + 3,2 | 12 | 115 Вт | 95 Вт | 70 Вт |
| 1200×1200 | 5 + 1,52 PVB + 3,2 CdTe + 1,52 PVB + 5 | 58 | 230 Вт | 190 Вт | 140 Вт |
| 1200×1600 | 6 + 1,52 PVB + 3,2 CdTe + 1,52 PVB + 6 | 88 | 300 Вт | 240 Вт | 180 Вт |
| 1215×2300 | 3,2 CdTe + 0,4 EVA + 5 | 61 | 435 Вт | 350 Вт | 260 Вт |
Ещё стандартные размеры: 1200×1800 и 1200×3000 мм. Базовый модуль 1200×600×6,8 мм — 12 кг, 0,72 м², клеммная коробка задняя или боковая, кабель 2,5 мм² длиной 650±10 мм, разъём MC4. Рабочая температура −40…+85 °C.
Выработка с квадратного метра
Киловатт-часы с 1 м² в год по климатическим зонам. Цифры заводские, зоны сопоставлены с российскими регионами по инсоляции — точный расчёт делаем по вашей площадке.
| Зона | Сопоставимо с | Tr 0 % | Tr 20 % | Tr 40 % |
|---|---|---|---|---|
| Высокая инсоляция | юг Сибири, Забайкалье, Алтай — аналог по солнцу | ~170 | ~135 | ~105 |
| Выше средней | Приморье, Амурская область, Бурятия | ~150 | ~110 | ~80 |
| Средняя | юг европейской части, Поволжье, Урал | ~130 | ~90 | ~70 |
| Ниже средней | центр, северо-запад, Хабаровский край | ~120 | ~85 | ~65 |
| Низкая | север, зоны с устойчивой облачностью | ~110 | ~75 | ~55 |
CdTe против кремниевой панели
Сравнение из каталогов двух разных заводов — цифры у них сходятся.
| Параметр | Фотоэлектрическое стекло CdTe | Кремниевая панель |
|---|---|---|
| Угол установки | Требований нет — работает и на вертикали | Нужен расчётный угол |
| Где применимо | Фасад, окна, световой фонарь, навес, ограждение, пол, теплица, остановка | Практически только кровля |
| Слабый свет | Вырабатывает в пасмурную, дождливую и снежную погоду | Нужен прямой сильный свет |
| Светопропускание | 0 / 10 / 20 / 30 / 40 / 50 / 60 %, стеклопакет, Low-E | Только 0 % — стройматериалом быть не может |
| Цвет и рисунок | Эмаль, цветной PVB, матирование, печать под камень и дерево | Не настраивается |
| Температурный коэффициент | −0,29 %/°C — меньше теряет на жаре | Обычно хуже −0,36 %/°C |
| Затенение 0,8 % площади | Потеря 0,8 % мощности | Потеря около 35 % |
| Затенение 8,3 % площади | Потеря 2,5 % | Потеря около 70 % |
| Ресурс | 30 лет+, суммарная деградация 13 % | 20 лет, деградация до 26 % |
| Обслуживание | Пыль, листва и снег почти не влияют | Чистка минимум раз в квартал |
Пять вещей, которые решают на объекте
Это то, из-за чего проекты либо взлетают, либо встают на согласовании.
Выбор, который делаете вы
Светопропускание настраивается ступенями 0, 10, 20, 30, 40, 50 и 60 %. Чем больше света проходит внутрь, тем меньше остаётся на выработку: панель 1200×600 даёт 115 Вт при нулевом светопропускании и 70 Вт при сорока процентах. Поэтому светопропускание задаёт не энергетик, а тот, кто отвечает за комфорт в помещении.
Здесь CdTe принципиально сильнее
У кремниевой панели ячейки собраны в стринги: тень на одной ячейке роняет весь стринг. У CdTe ячейки идут длинными последовательными полосами, и потеря пропорциональна площади тени. При затенении 0,8 % площади стекло теряет 0,8 % мощности, кремний — около 35 %. Для плотной городской застройки это решающий довод.
Работает лучше именно на жаре
Температурный коэффициент мощности −0,29 %/°C против обычных −0,36 %/°C у монокремния: чем жарче, тем заметнее разрыв. Плюс нет эффекта горячего пятна — ток модуля мал, локальный перегрев при затенении не возникает.
30 лет при деградации 13 %
Заводская линейная гарантия мощности — 25 лет, расчётный срок генерации 30 лет и больше. По независимым замерам NREL модули CdTe после 27 лет работы сохранили 88 % исходной эффективности. У кристаллического кремния ориентир — 20 лет и деградация до 26 %.
Стекло, а не химия
Теллурид кадмия химически стабилен при обычных температурах, не растворяется в воде и слабых кислотах и запечатан между стёклами. Срок энергетической окупаемости производства — менее года против примерно двух лет у кремния. У завода есть сертификат углеродного следа продукции.
Шесть входных данных
Сценарий (фасад, фонарь, навес, ламель, ограждение, пол), площадь и разбивка на панели, требуемое светопропускание, теплотехнические требования к пакету, цвет или рисунок, наличие подсистемы. Без этого цифра по цене будет фантазией.
Как это происходит
Присылаете задачу
Объект, сценарий и площадь. Подойдёт даже фасадная развёртка или фото здания с примерным размером остекления.
Подбираем пакет
Состав под теплотехнику и безопасность, светопропускание под назначение помещений, цвет под архитектуру. Считаем выработку по инсоляции вашего региона.
Раскладка и узлы
Разбивка на панели под размерный ряд завода — это влияет на цену сильнее, чем кажется. Согласуем узлы примыканий с вашим проектировщиком.
Контейнер и приход
Собираем контейнер, везём во Владивосток, растамаживаем и отдаём на объект. Стекло едет в заводской обрешётке под свои габариты.
Как это выглядит на объектах
Частые вопросы
Чем это лучше обычных солнечных панелей?
Сколько света оно пропускает?
Какого цвета бывает?
Это безопасно? Кадмий же.
Что с прочностью и нормами?
Сколько оно вырабатывает в России?
Кто производитель?
Берёте на себя доставку и растаможку?
Прямые заводы плюс своя логистика
Три производителя под три задачи
Стекло, конструктив фасада и черепица — это разные заводы. Мы собираем объект из одного окна, а не сводим три контракта с тремя сроками.
Разбираем узлы, а не только цену
Пакет, раскладка на панели и узлы примыканий влияют на итог сильнее, чем ставка за квадрат. Мы приходим с этим до заказа, а не после прихода контейнера.
Своя доставка и таможня
Контейнер во Владивосток, растаможка и выдача — наши же направления. Хрупкий груз едет в заводской обрешётке, рассчитанной под его габариты.
Свой импорт из Азии 11 лет
КорОпт возит товар для собственного склада с 2014 года. Сроки называем по факту, а не по идеалу, и говорим прямо, если сценарий вам не окупается.
Рассчитаем остекление под объект
Напишите объект, сценарий и площадь остекления — вернём состав пакета, светопропускание, выработку по вашему региону и цену с доставкой и растаможкой.
