Светопрозрачные фасады
Светопрозрачные
фасады
Рамные, скрытые и вантовые фасады, козырьки, UHPC, металлокассеты и камень — семь систем одного завода с лицензией I класса на монтаж. Показываем узлы послойно, выносим в таблицы все цифры из заводских чертежей и честно отмечаем, что завод считает только под объект.
Шесть типов объектов
Чертежи фасадных узлов
Заводские монтажные схемы с переведёнными подписями.

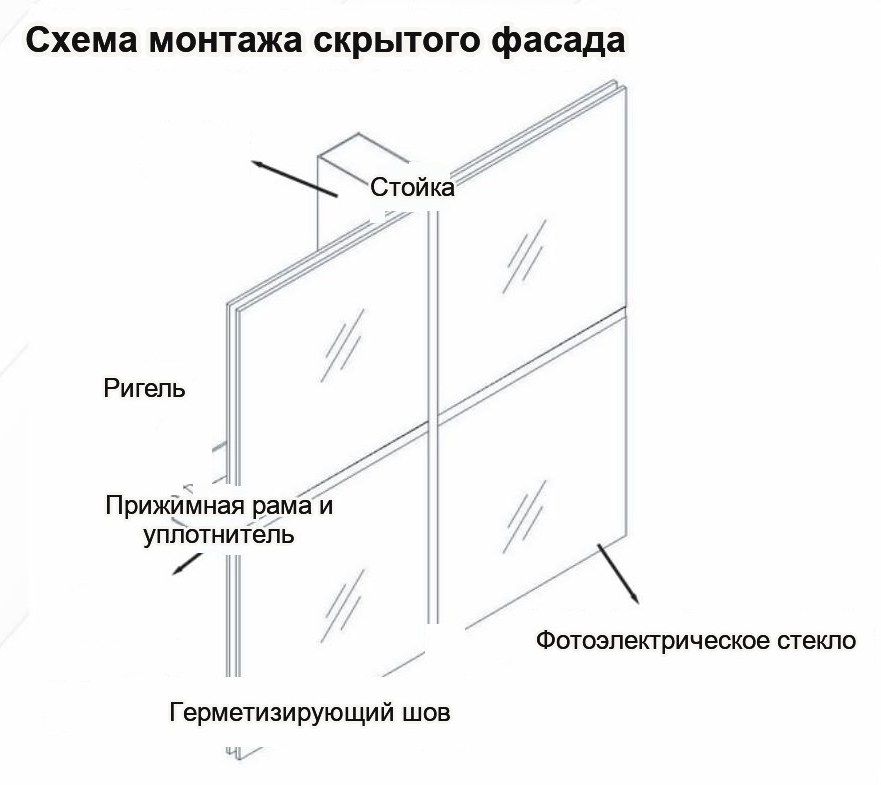

Полностью скрытый фасад
Стойка, ригель, прижимная рама с уплотнителем и шов — снаружи только стекло.

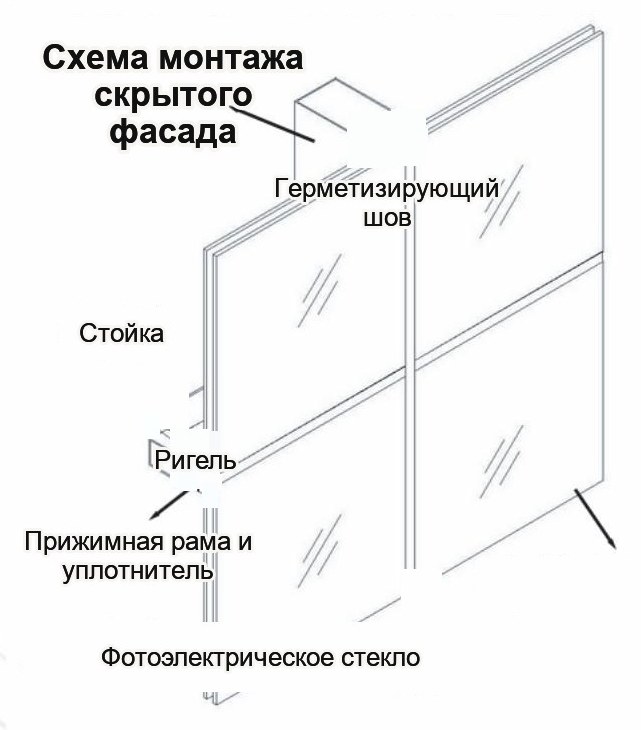

Скрытый фасад: вариант узла
Тот же узел со стандартной серией стекла.

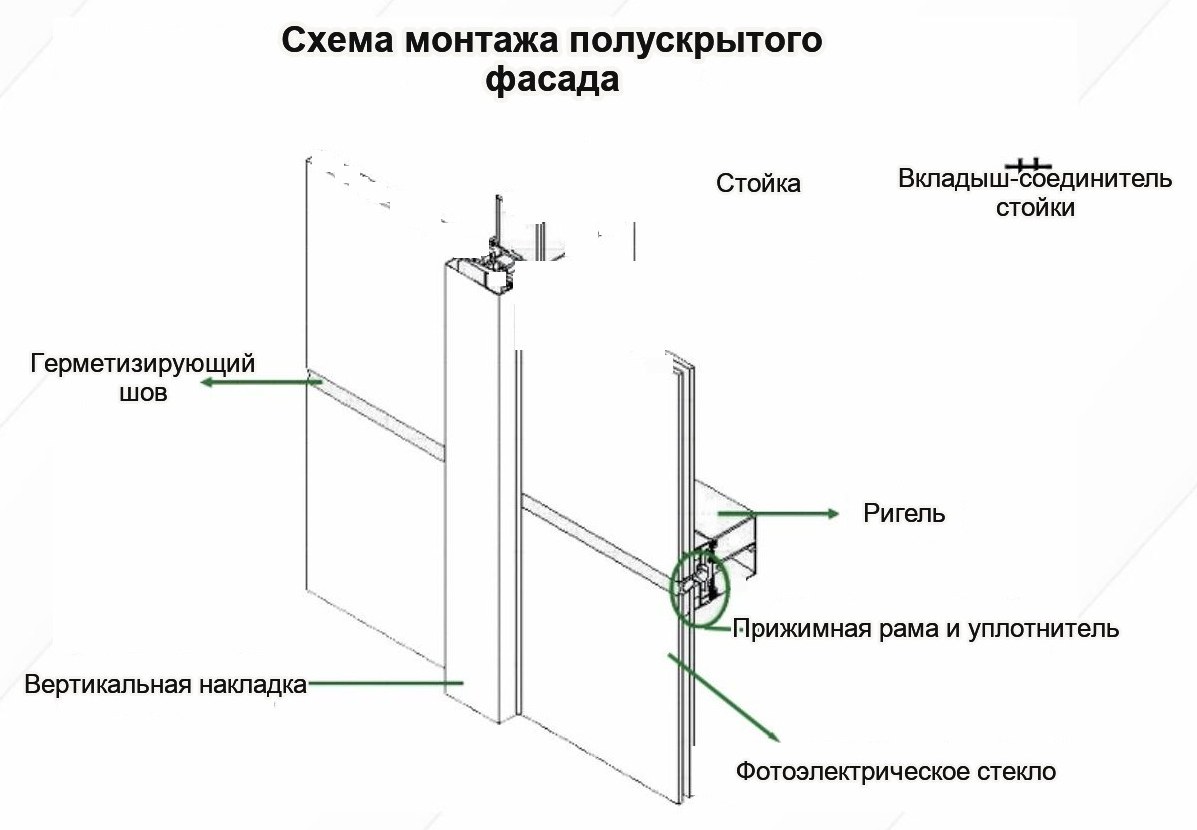

Полускрытый фасад
Вертикаль видна: вкладыш-соединитель стойки и вертикальная накладка.

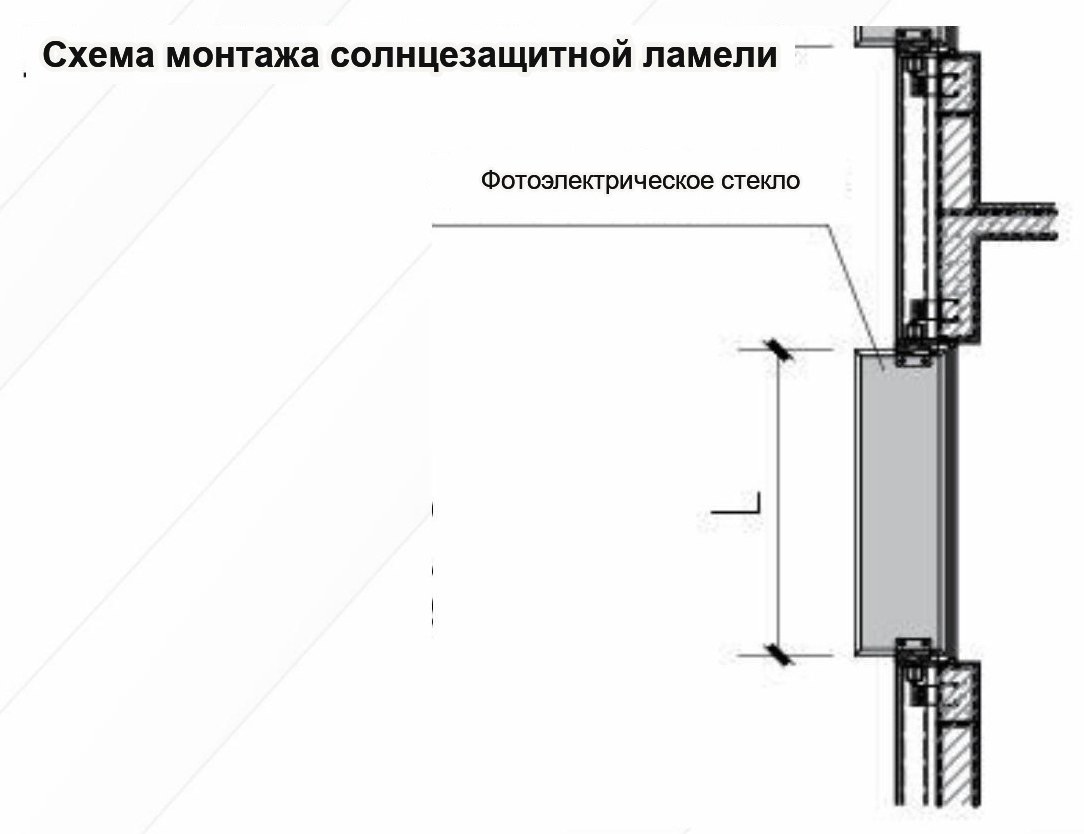

Солнцезащитная ламель
Вертикальный монтаж на фасадной стойке.

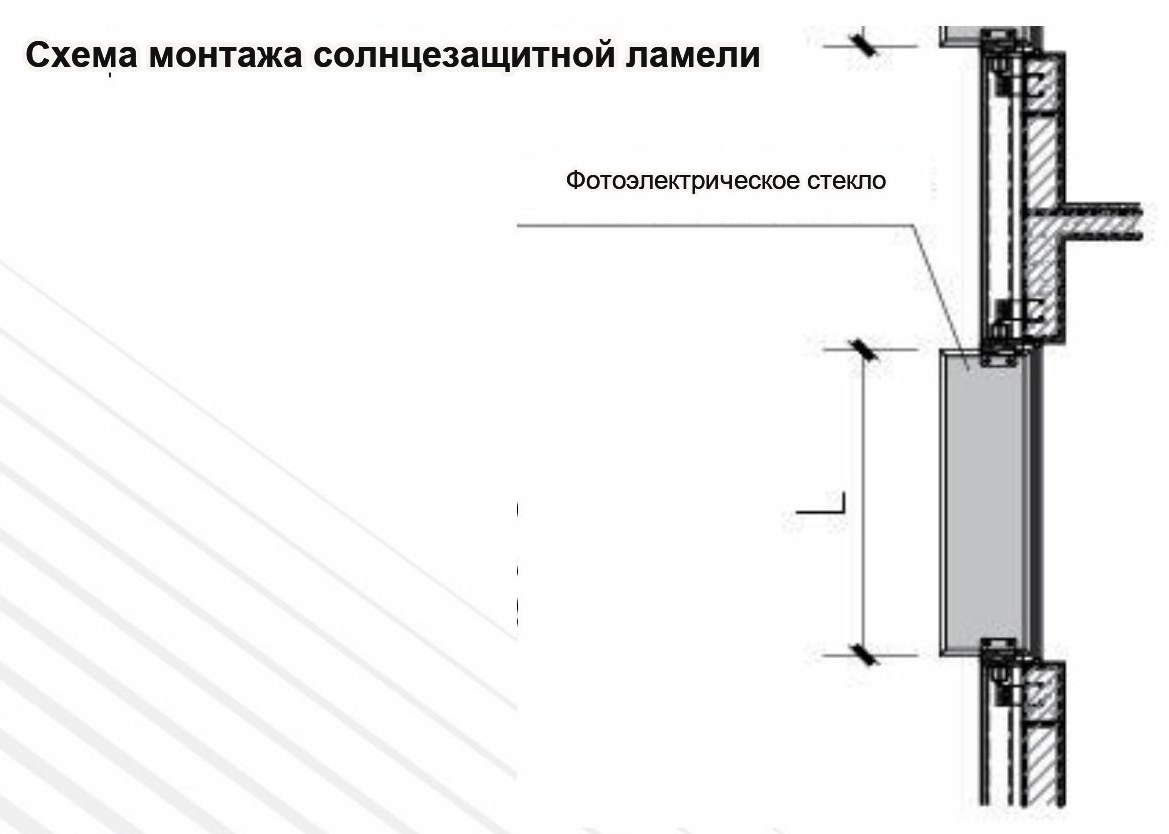

Ламель на большом вылете
Толстые стёкла — ветровая нагрузка на вылете выше.

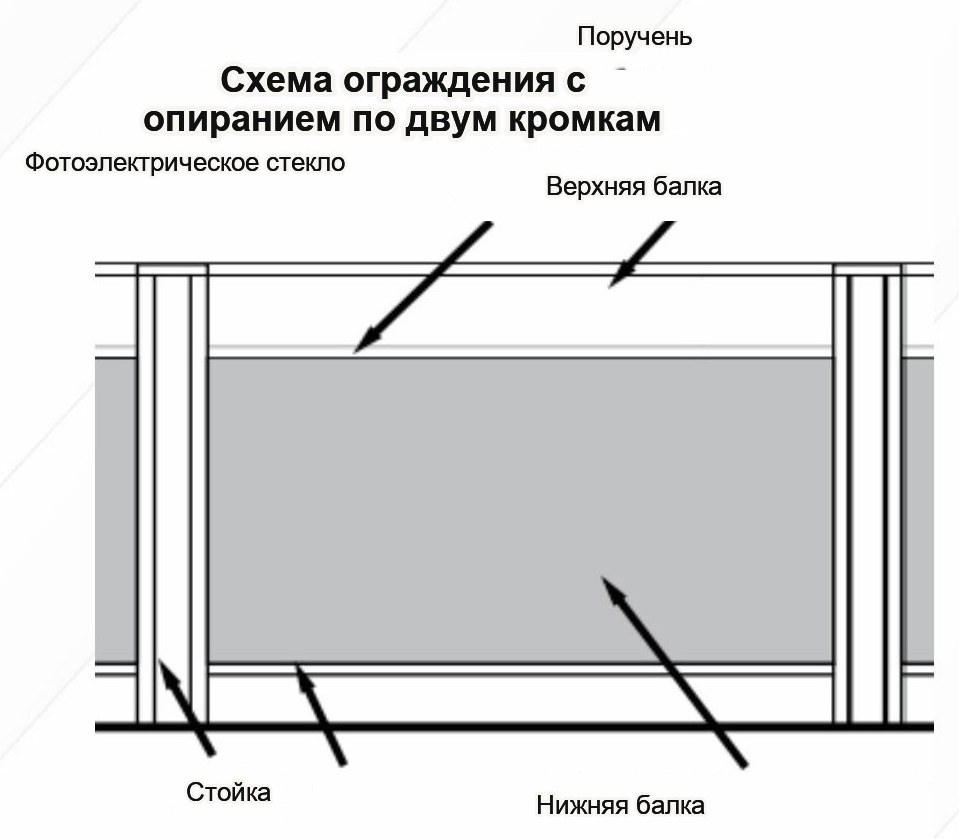

Ограждение
Стекло между верхней и нижней балками, стойка и поручень.
Реализованные объекты
Эти узлы уже собраны и сданы: фотографии объектов, построенных по той же документации, по которой считаем и ваш.

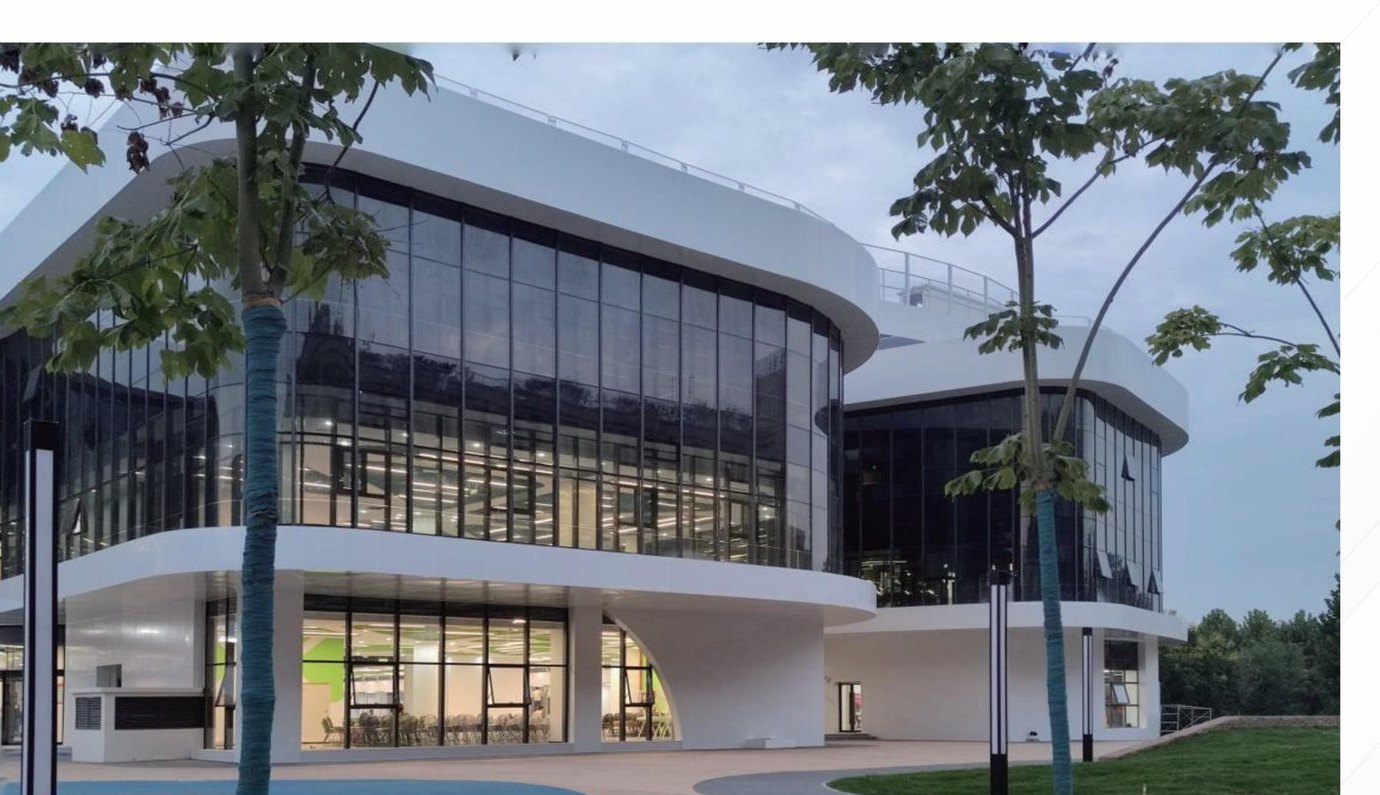

Полускрытый фасад инновационного центра

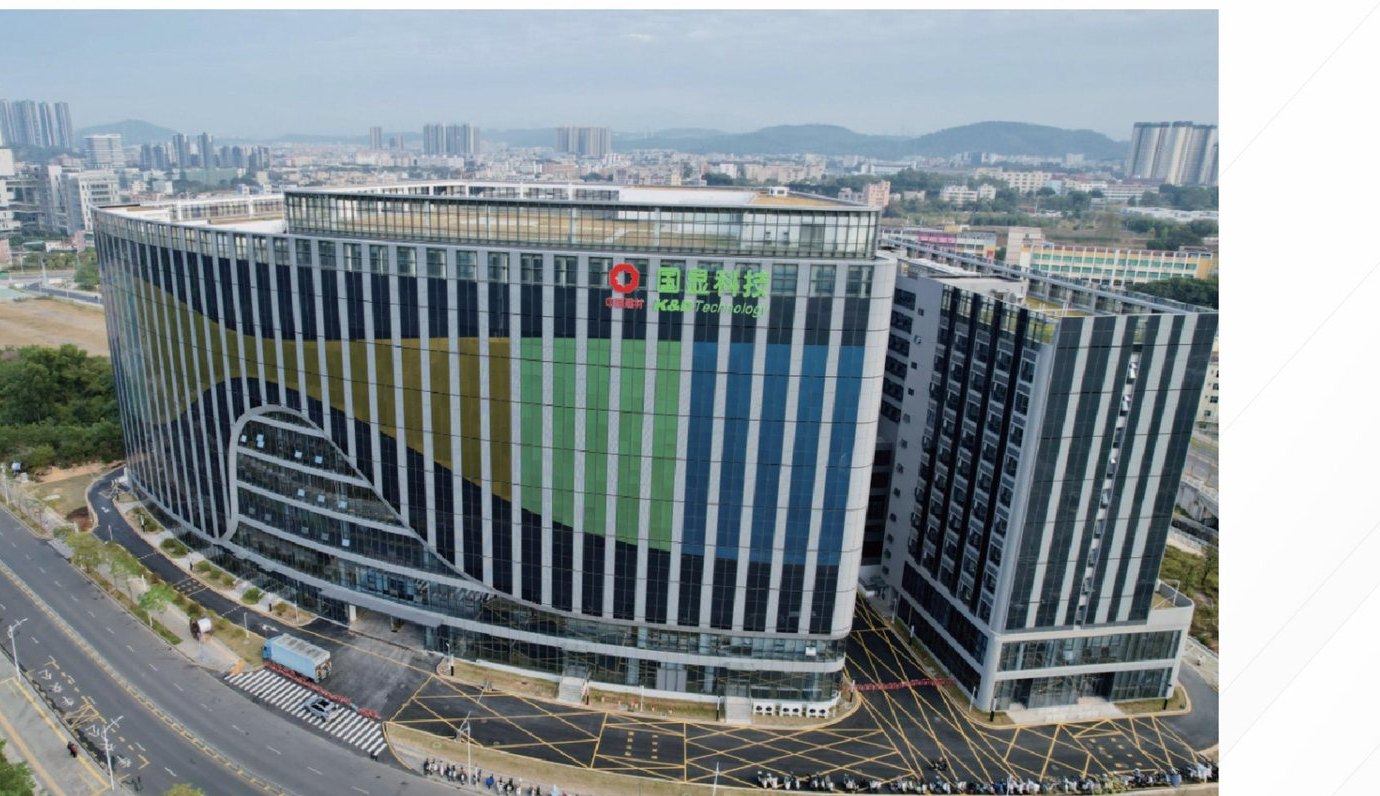

Полностью скрытый фасад офисной башни

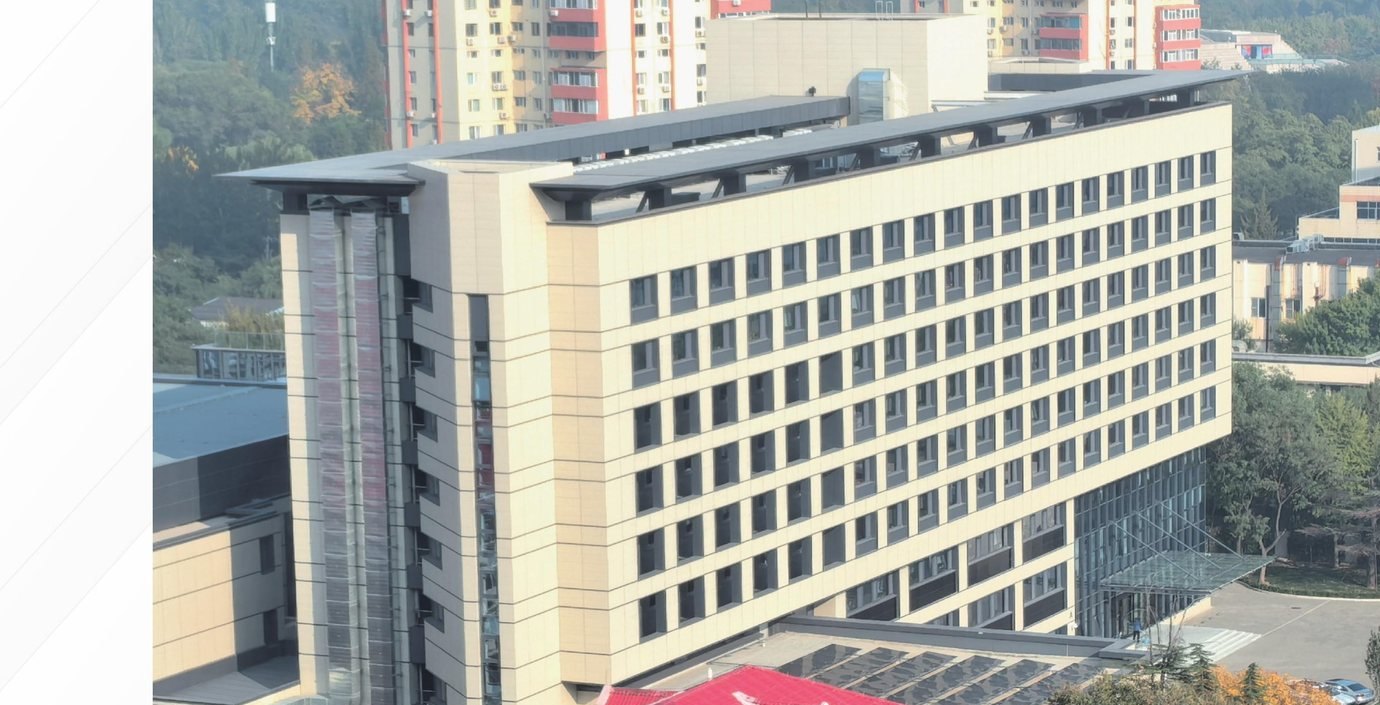

Фасад и кровля административного здания
Семь фасадных систем — послойно
Фасад — это узел, а не стекло. Каждая система ниже разобрана снизу вверх по заводским чертежам и каталогу. Всё, что завод назвал цифрами, собрано в таблицах после карточек. Чего там нет, мы не дописываем и ставим «уточняем под заказ».
Рамный фасад
Видимая алюминиевая раскладка, заполнение держит прижимная планкаПо чертежам завода: подрамка в профиле — сечение 15×18 мм в одном узле и 15×20 мм в другом. В глухой зоне перекрытия — минеральная вата 200 мм и оцинкованный лист 1,5 мм. Сечения стоек и ригелей, шаг и толщину пакета определяют расчётом под ваш объект.
Скрытый фасад
Снаружи видны только стекло и шовОтветственный узел здесь — склейка стекла с подрамником. Шов между панелями закрывает уплотнитель. Размеры панели (W×h) и толщину стекла на чертеже задают под проект: цифрами завод их не публикует.
Вантовый и точечный фасад
Стекло на спайдерах и тросахСистема состоит из стеклянных панелей, узлов крепления и тросовой опоры; есть вариант на одном тросе. Диаметр троса, шаг, предварительное натяжение и размеры стекла считают под объект, в каталоге их нет.
Козырёк и навес
Закалённый триплекс на несущем каркасеЦифры взяты с чертежа узла козырька с фотоэлектрическим стеклом: при свободном стоке уклон 0,5 %, при организованном — 2 %. Размеры деталей на чертеже справочные. Вылет, нагрузку и состав триплекса считают под проект.
UHPC-фасад
Сверхвысокопрочный бетон как облицовкаВыше показан состав панели, а не узел крепления: чертежа подсистемы для UHPC в каталоге нет. Толщину и размеры панели, массу и способ крепления считают под проект.
Металлокассетный фасад
Алюминий, композит, соты, атмосферостойкая сталь, медь, титан-цинкМатериалы панелей: алюминиевый лист, композитная панель, алюминиевые соты, атмосферостойкая сталь, медь, титан-цинк. Размер и массу кассеты, покрытие и цвет согласуем под проект.
Каменный фасад
Гранит, песчаник, терракота, керамика, полированный керамогранитПлиты навешивают на каркас через соединители. Материалы по каталогу: гранит, песчаник, терракотовые и керамические панели, полированный керамогранит. Толщину плиты и тип крепежа считают по ветру и весу.
Цифры из чертежей и каталога
Это всё, что завод публикует числами. Размеры на его чертежах помечены как справочные: окончательные сечения подбирают по расчёту на ваш объект. К семи системам завод добавляет элементный фасад: панели собирают в цеху на один или несколько этажей и монтируют целиком. Расчёт по запросу.
| Система | Что известно из каталога и чертежей | Считается под объект |
|---|---|---|
| Рамный фасад | Подрамка в профиле 15×18 и 15×20 мм; в глухой зоне минеральная вата 200 мм и оцинкованный лист 1,5 мм; заполнение — закалённый стеклопакет; термовставка в прижимной планке | Сечения стоек и ригелей, шаг стоек, толщина пакета |
| Скрытый фасад | Двусторонний шов структурного силикона; алюминиевые подрамник и ребро жёсткости; фаска кромки стекла 1×45° | Размеры панели, число рёбер, толщина стекла |
| Вантовый и точечный | Стеклянные панели, узлы крепления и тросовая опора; есть вариант на одном тросе | Размер стекла, диаметр троса, шаг, натяжение |
| Козырёк и навес | Уклон 0,5 % при свободном стоке и 2 % с желобом; шов герметика 10–16 мм, слой от 5 мм; подрамка 25×37 мм; накладка 40 мм | Вылет, нагрузка, состав триплекса |
| UHPC-фасад | Свойства: высокая прочность, высокая вязкость, низкая пористость; фибра органическая или металлическая | Толщина, размеры, масса панели, крепление |
| Металлокассетный | Лист 3 мм; 6 материалов панелей; EPDM-уплотнитель, утеплитель, термовставка | Размер и масса кассеты, покрытие, цвет |
| Каменный | 5 видов материала: гранит, песчаник, терракота, керамика, полированный керамогранит | Толщина плиты, тип крепежа |
Технические параметры фасадных систем
Строки, по которым покупатель обычно сравнивает системы. Там, где завод цифры не назвал, так и написано.
| Параметр | Данные производителя |
|---|---|
| Глубина профиля, видимая ширина | Уточняем под заказ. На чертежах есть только размеры подрамок: 15×18 мм, 15×20 мм и 25×37 мм |
| Стойки и ригели: сечение, шаг | Уточняем под заказ: считают по ветровому району и высоте здания |
| Толщина стекла и пакета | Для фасадных систем — уточняем под заказ. На чертежах указан тип: закалённый стеклопакет, ламинированный стеклопакет, низкожелезистое стекло. Для фотоэлектрического стекла толщины даны в таблице ниже |
| Теплопередача U | Уточняем под заказ. Завод называет U-значение среди проверяемых показателей, но числа не публикует |
| Воздухо- и водопроницаемость, ветровая стойкость | Для фотоэлектрического стекла заявлены испытания на водонепроницаемость, воздухонепроницаемость, ветровое давление и деформацию в плоскости. Классы и стандарт испытаний уточняем под заказ |
| Максимальный размер и масса панели | Для фасадов — уточняем под заказ. Для фотоэлектрического модуля: 1200×600 мм, 29–40 кг |
| Отделка и покрытия | Металлокассеты: алюминий, композит, соты, атмосферостойкая сталь, медь, титан-цинк. Стальной ригель козырька — с фторуглеродным покрытием. Палитру и покрытия алюминия уточняем под заказ |
| Огнестойкость | Фотоэлектрическое стекло: класс A по GB 8624-2012. Для фасадных систем — уточняем под заказ |
| Звукоизоляция | Уточняем под заказ. Завод указывает звукоизоляцию как свойство фотоэлектрического стекла, но без значений |
| Основание под анкеры | Железобетон не ниже C30 (чертёж междуэтажной вставки из фотоэлектрического стекла) |
Фотоэлектрическое стекло вместо обычного
Заполнение, которое одновременно работает как фасад и вырабатывает ток. Основная страница темы — фотоэлектрическое стекло; здесь только то, что нужно при выборе фасада.
| Модуль на основе теллурида кадмия | JN-B5 | JN-B6 | JN-B8 |
|---|---|---|---|
| Размер | 1200×600 мм | 1200×600 мм | 1200×600 мм |
| Толщина | 16,2 мм | 18,2 мм | 22,2 мм |
| Масса | 29 кг | 33 кг | 40 кг |
| Состав стекла | 5 + 3,2 + 5 мм | 6 + 3,2 + 6 мм | 8 + 3,2 + 8 мм |
Площадь модуля 0,72 м²; класс горючести A2; защита IP67; рабочая температура от −40 до +85 °C. Нагрузка 6000 Па — испытательная нагрузка модуля по IEC 61215, это не ветровая стойкость фасада. Светопропускание подбирают ступенями по 10 %: 0–60 % по каталогу, для модулей JN заявлено 10–50 %. Стандарты: GB 8624-2012, GB 15763.3-2009, IEC 61215, IEC 61730; признание в РФ и сертификаты уточняем под заказ. Размер, состав и светопропускание делают под заказ; все параметры — на основной странице темы.
Как выбирают систему
Короткая логика, по которой на объекте отсекают лишнее.
нужна ремонтопригодность
Рамный фасад. Видимая раскладка, заполнение держит прижимная планка, ячейку можно заменить отдельно.
нужна цельная стеклянная плоскость
Скрытый фасад. Снаружи только стекло и шов; ответственным становится узел склейки на структурном силиконе.
нужен максимум прозрачности
Вантовый на спайдерах. Крупных стальных конструкций нет, стекло без рамы, вид не разрезан раскладкой.
нужен глухой участок или сложная форма
Металлокассетный: из листа делают разные формы и фактуры металла. UHPC — если нужна бетонная облицовка с высокой прочностью и малой пористостью.
нужен натуральный камень
Каменный фасад. Гранит, песчаник, терракота или керамика: цвет держится годами, плиты навешивают на каркас через соединители.
фасад должен ещё и зарабатывать
Фотоэлектрическое стекло ставят вместо обычного в фасады, козырьки, ограждения и световые фонари. Параметры модулей — в таблице выше, проводку считают на проект.
Кто это делает и чем подтверждает
Фасад — ответственная конструкция, поэтому смотреть надо не на портфолио, а на допуски и лаборатории. Всё ниже — по данным производителя.
Лицензия I класса на монтаж
У завода государственная лицензия I класса на монтаж фасадов и класс А на проектирование — в Китае это верхняя ступень допуска. Завод имеет статус национального высокотехнологичного предприятия.
Системы менеджмента
Системы менеджмента завода сертифицированы по ISO 9001, ISO 14001 и ISO 18001. Копии сертификатов запрашиваем под заказ.
От проекта до эксплуатации
Завод ведёт проект по четырём этапам: проектирование и консультация (оценка фасадных систем, проектирование BIPV), производство по принципу «с завода сразу на монтаж», реализация с цифровой сдачей и эксплуатация с аналитикой по всему жизненному циклу.
Не только стекло
Стойки и ригели, анкерные детали и кронштейны, опорные блоки под стекло, прижимные планки и накладки, термовставки, EPDM-уплотнители, структурный и погодный герметик, элементы водоотвода. Комплектность узла решает больше всего: недостающая накладка останавливает монтаж.
Шесть входных данных
Тип системы, площадь и высота фасада, раскладка или её отсутствие, требования по теплотехнике и шуму, ветровой район и высота здания, срок монтажа. Ветровая нагрузка определяет сечения профиля, толщину стекла и шаг стоек.
Как это происходит
Присылаете фасад
Развёртка, разрез или хотя бы фото с размерами. На этом этапе уже видно, какая система подходит и где узлы будут спорными.
Подбираем систему и пакет
Тип фасада, профиль, заполнение, теплотехника. Считаем ветровую нагрузку под ваш район и высоту — от неё зависят сечения, толщина стекла и шаг стоек.
Согласуем узлы
Примыкания к кровле, цоколю, оконным проёмам и глухим зонам. Это тот этап, который обычно пропускают и потом переделывают на объекте.
Контейнер и монтаж
Собираем контейнер комплектно по узлам, везём во Владивосток, растамаживаем и отдаём на объект. Монтаж ведёт бригада с допуском.
Условия поставки
Фасад поставляется под проект, поэтому заводских цифр по партии и срокам в каталоге нет. Цена — по запросу, после расчёта.
| Условие | Что известно |
|---|---|
| Минимальная партия | Уточняем под заказ |
| Срок производства | Уточняем под заказ: зависит от системы, площади и объёма заказа |
| Логистика | Контейнер комплектно по узлам во Владивосток, таможенное оформление и выдача на объект одним договором с поставкой. Хрупкий и длинномерный груз пакуем под его габариты |
| Документы | Сертификаты систем менеджмента ISO 9001, ISO 14001, ISO 18001 — по данным производителя. Сертификаты на фасадные системы для РФ — уточняем под заказ |
| Гарантия | На фотоэлектрическое стекло завод заявляет 25 лет линейной выработки. На фасадные системы — уточняем под заказ |
| Монтаж | Мы поставляем комплект узла и сопровождаем проект. Монтаж ведёт бригада с допуском; шеф-сопровождение по крупным объектам обсуждаем отдельно |
| Цена | По запросу. Пришлите развёртку или фото фасада — форма ниже |
Как это выглядит на объектах
Частые вопросы
Чем рамный фасад отличается от скрытого?
Какие цифры по теплу, ветру и герметичности вы можете назвать?
Что с ветровой нагрузкой?
Можно поставить фотоэлектрическое стекло вместо обычного?
Вы делаете и глухие участки?
Что с монтажом?
Какая минимальная партия, срок и гарантия?
Что известно о производителе?
Берёте на себя доставку и растаможку?
Завод с допуском плюс своя логистика
Лицензия I класса на монтаж
Верхняя ступень китайского допуска на фасадные работы плюс класс А на проектирование — у завода. Для ответственной конструкции это первое, что надо смотреть.
Везём узел, а не стекло
Стойки, кронштейны, анкерные детали, прижимы, уплотнители, герметики и водоотвод. Недостающая накладка останавливает монтаж дороже, чем стоит сама накладка.
Своя доставка и таможня
Контейнер во Владивосток, растаможка и выдача — наши направления. Хрупкий и длинномерный груз пакуется под свои габариты.
Свой импорт из Азии 11 лет
КорОпт возит товар для собственного склада с 2014 года: сроки называем по факту и говорим прямо, если система вам не подходит.
Рассчитаем фасад под объект
Пришлите развёртку или фото фасада с размерами — вернём подбор системы, состав заполнения, расчёт под ваш ветровой район и стоимость с доставкой и растаможкой. Цена — по запросу, считаем под объект.
Светопрозрачные фасады и фасадные системы из Китая оптом
КорОпт B2B поставляет фасадные системы китайского завода: рамные и скрытые светопрозрачные фасады, вантовые и точечные системы на спайдерах, козырьки и навесы, фасады из сверхвысокопрочного бетона UHPC, металлокассетные и каменные. У завода лицензия I класса на монтаж фасадов.
Каждая система поставляется комплектом узла: анкерные детали, кронштейны, стойки и ригели, прижимные планки и накладки, термовставки, уплотнители, структурный и погодный герметик, опорные блоки под стекло и элементы водоотвода. Комплектность важнее всего остального — недостающий элемент останавливает монтаж.
Тип системы подбирается по задаче: рамный — где нужна ремонтопригодность, скрытый — где нужна сплошная стеклянная плоскость, вантовый — где нужен максимум прозрачности, металлокассетный и UHPC — где нужен глухой участок или сложная форма, каменный — где нужен натуральный камень. Фотоэлектрическое стекло ставят вместо обычного заполнения в фасады, козырьки, ограждения и световые фонари.
Сечения профиля, теплотехнику, классы по ветру и герметичности, партию и срок производства завод считает под проект: в каталоге этих цифр нет, поэтому мы пишем «уточняем под заказ». Цена по запросу. Доставка контейнером во Владивосток и таможенное оформление — наши собственные направления, поэтому за конструкции и за их путь до объекта отвечает один исполнитель.
