Солнечная черепица
Кровля,
которая окупается
Фотовольтаическая черепица вместо обычной: тот же скат, тот же пирог, тот же монтаж по обрешётке — но кровля даёт ток. Четыре серии под разную геометрию, включая гибкую под криволинейный скат.
Пять типов кровли
Монтаж кровли: пирог и узлы
Заводские схемы с переведёнными подписями: из чего состоит кровельный пирог, в каком порядке ведётся монтаж и какие доборные элементы приезжают в комплекте.

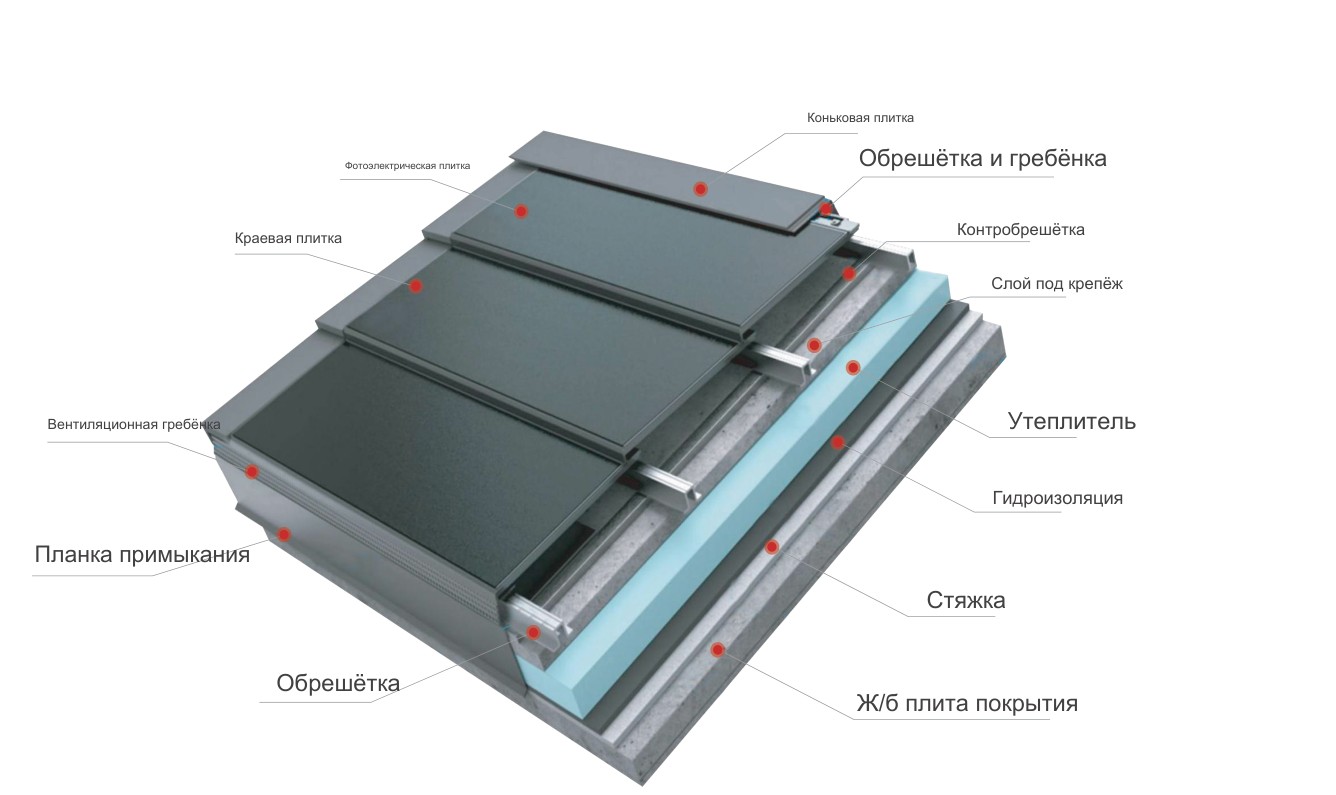

Пирог кровли: все слои с подписями
От ж/б плиты до фотоэлектрической плитки: стяжка, гидроизоляция, утеплитель, слой под крепёж, контробрешётка, обрешётка, вентгребёнка и планка примыкания.

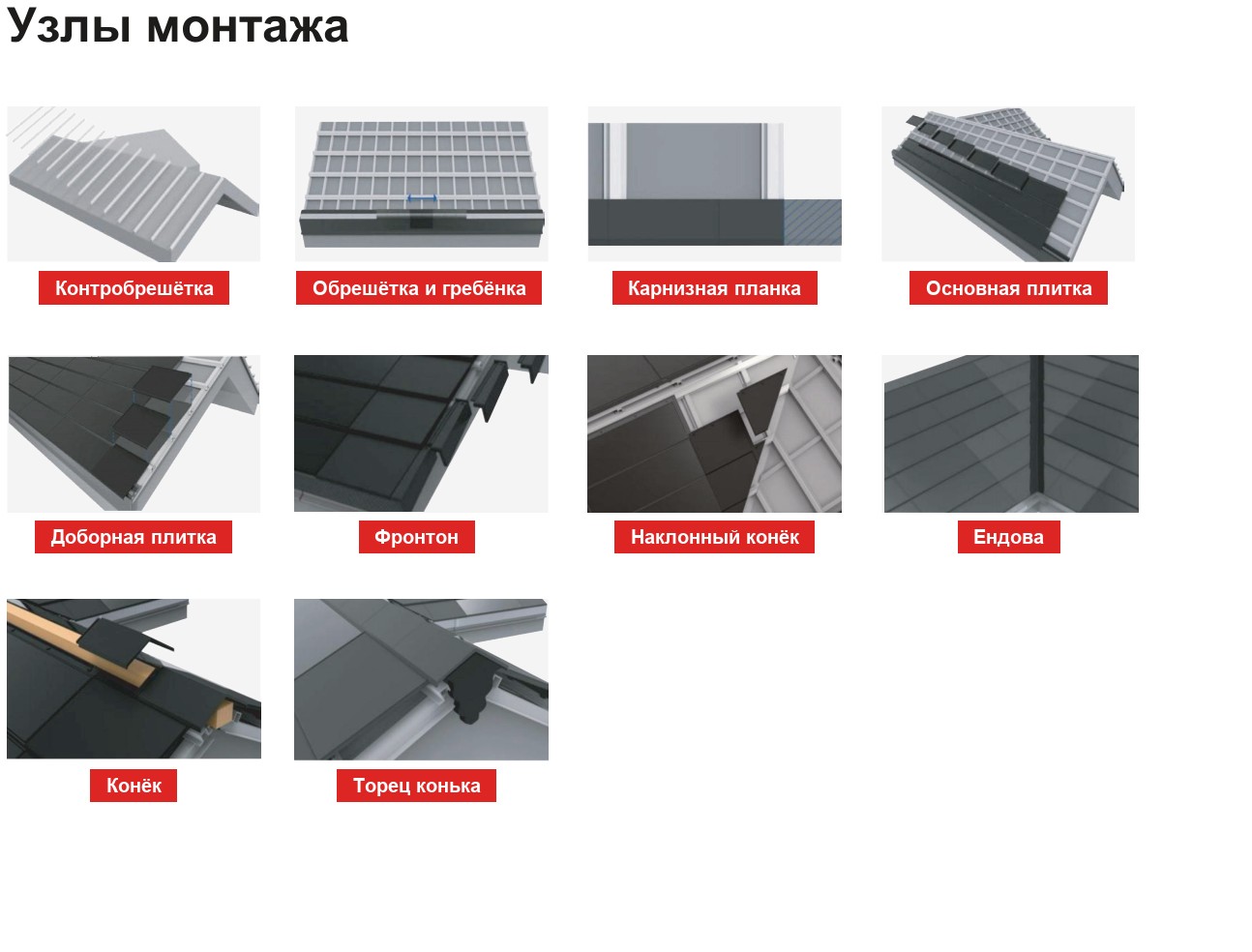

Десять узлов монтажа по порядку
Последовательность работ: контробрешётка → обрешётка с гребёнкой → карнизная планка → основная плитка → доборная → фронтон → наклонный конёк → ендова → конёк → торец конька.
Доборные элементы в комплекте

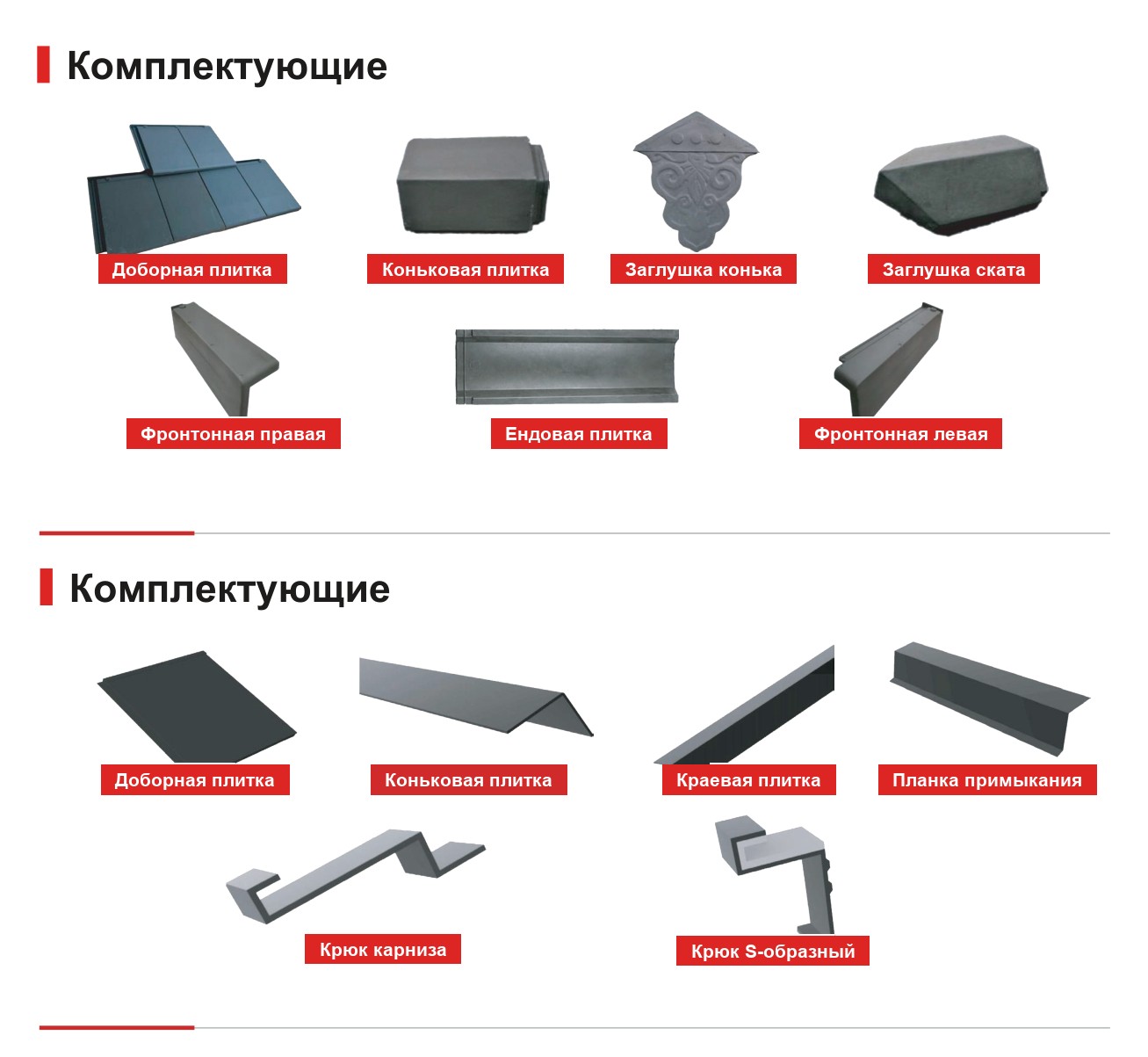

Коньковая и краевая плитка, заглушки конька и ската, фронтонные левая и правая, ендовая плитка, планка примыкания, крюки карниза и S-образные.
Конструкция плитки
Заводские рендеры: рама, отверстие под крюк и трёхслойное стекло каждой серии.
Ромбовидная плитка: конструкция

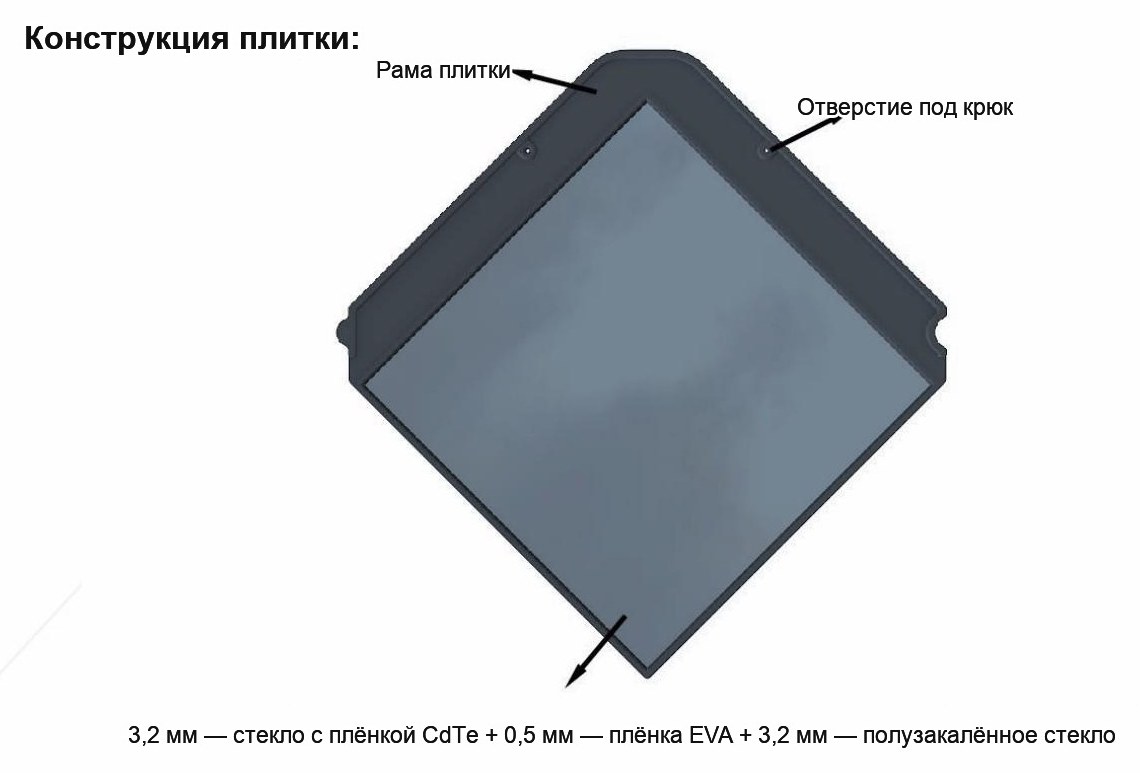

Рама плитки с отверстием под крюк; стекло с CdTe + EVA + полузакалённое.
Классическая плитка: конструкция

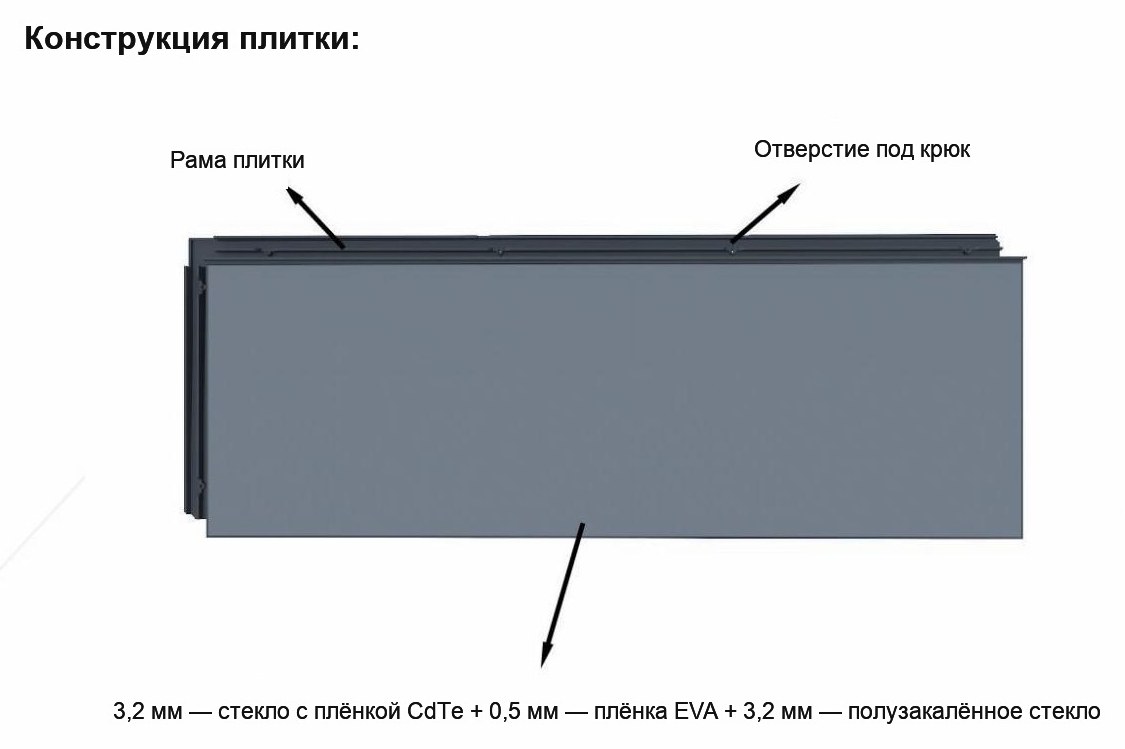

Широкий формат 1200 мм, тот же трёхслойный состав в раме.

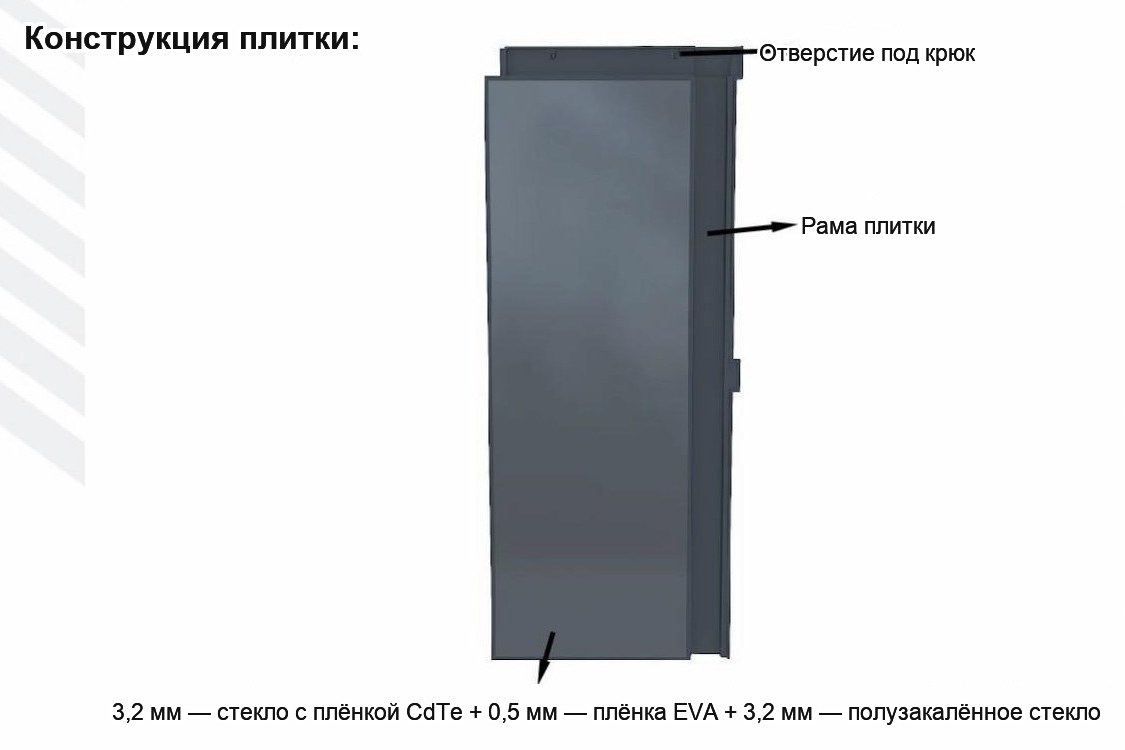

Плоская плитка «планка»: конструкция
Вертикальный формат под раскладку «доска за доской».

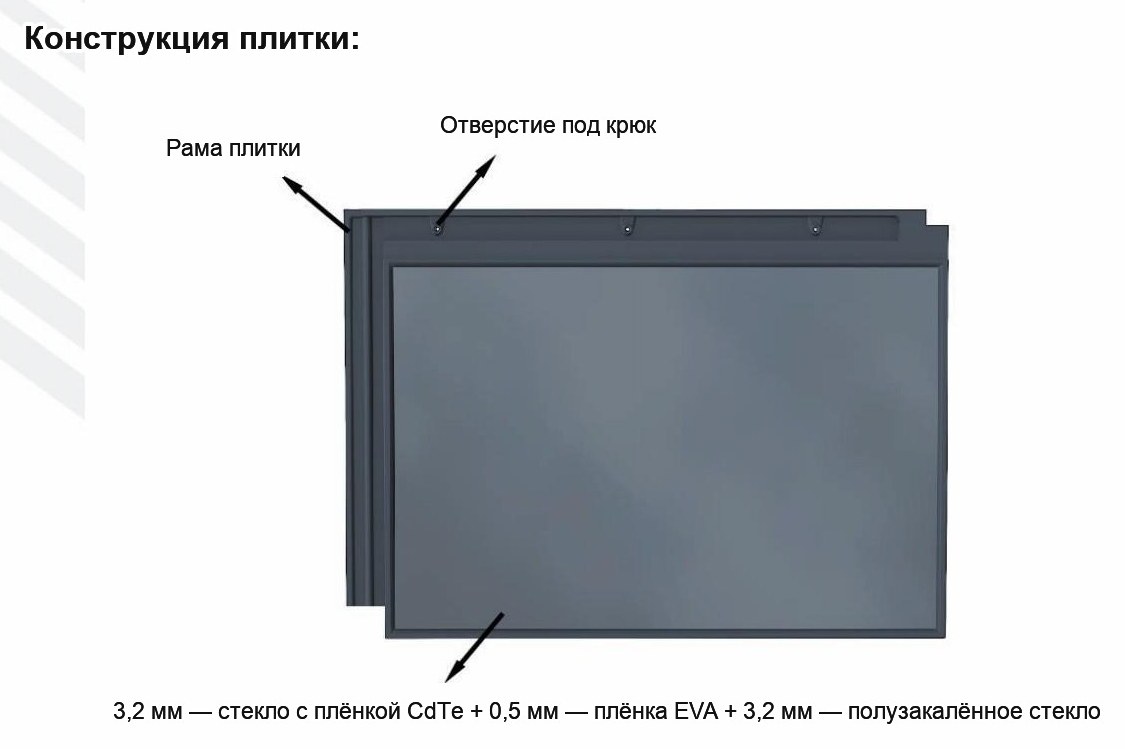

Малая классика: конструкция
Компактный формат 600 мм для сложной геометрии ската.
Реализованные объекты
Эти узлы уже собраны и сданы: фотографии объектов, построенных по той же документации, по которой считаем и ваш.

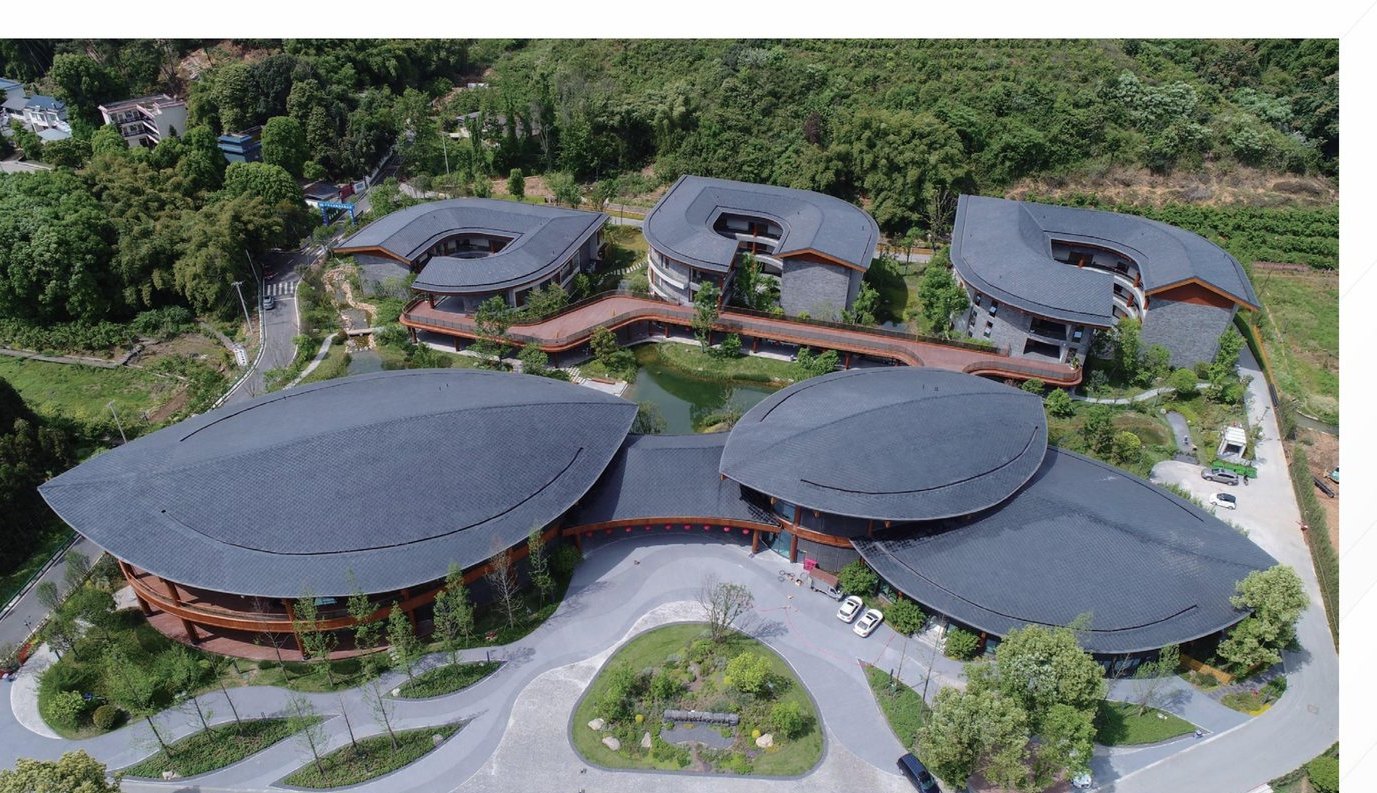

База экологического образования: кровля под фотовольтаической черепицей

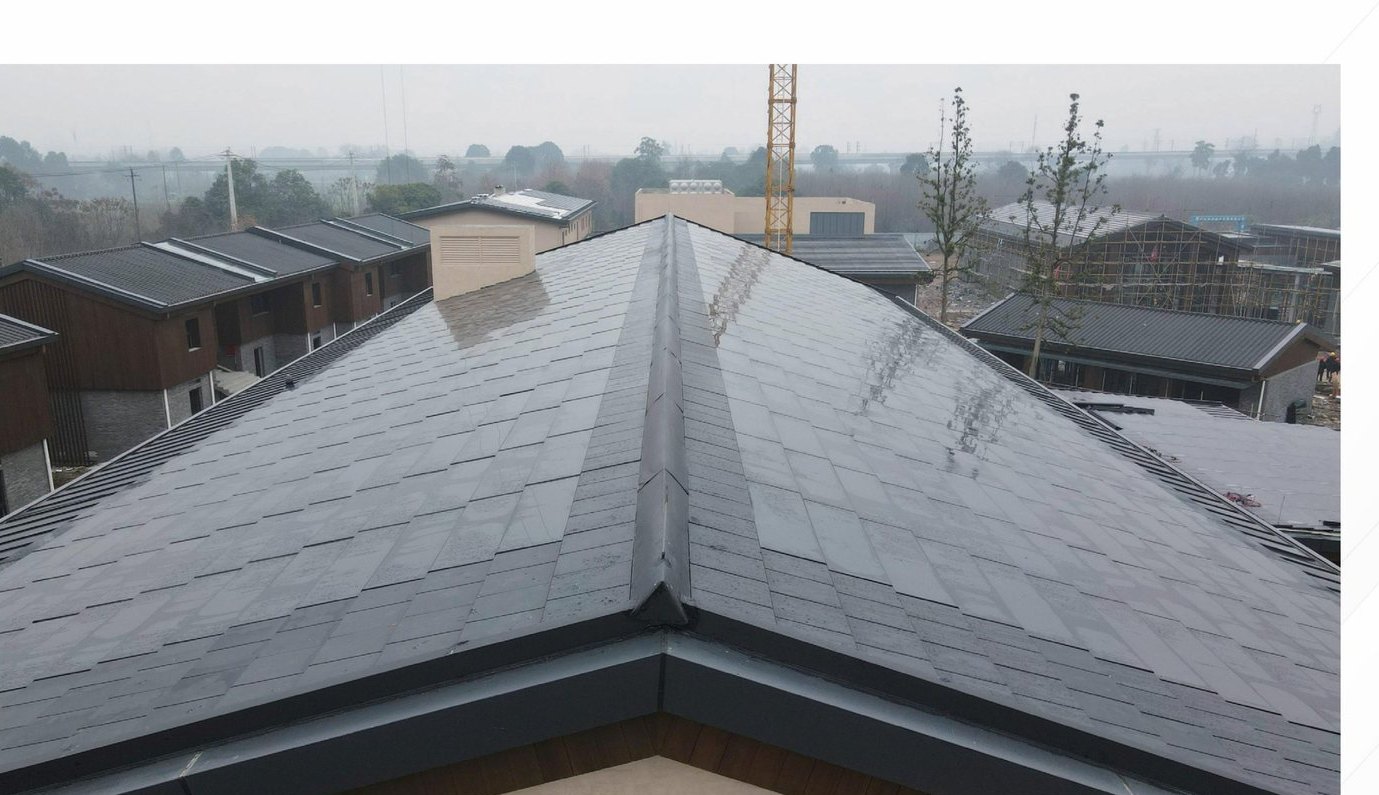

Общественное здание с черепичной кровлей большой классики

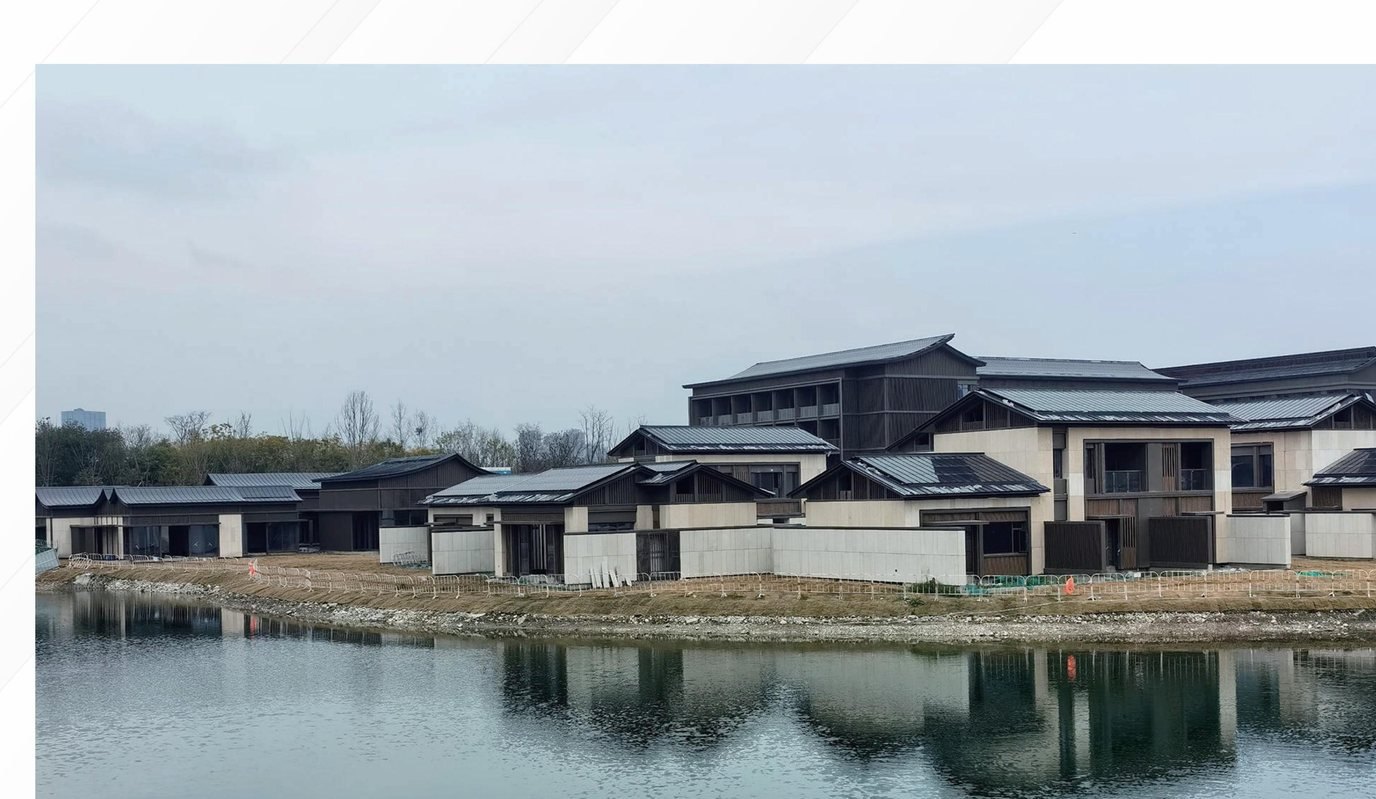

Посёлок с кровлями из плоской черепицы

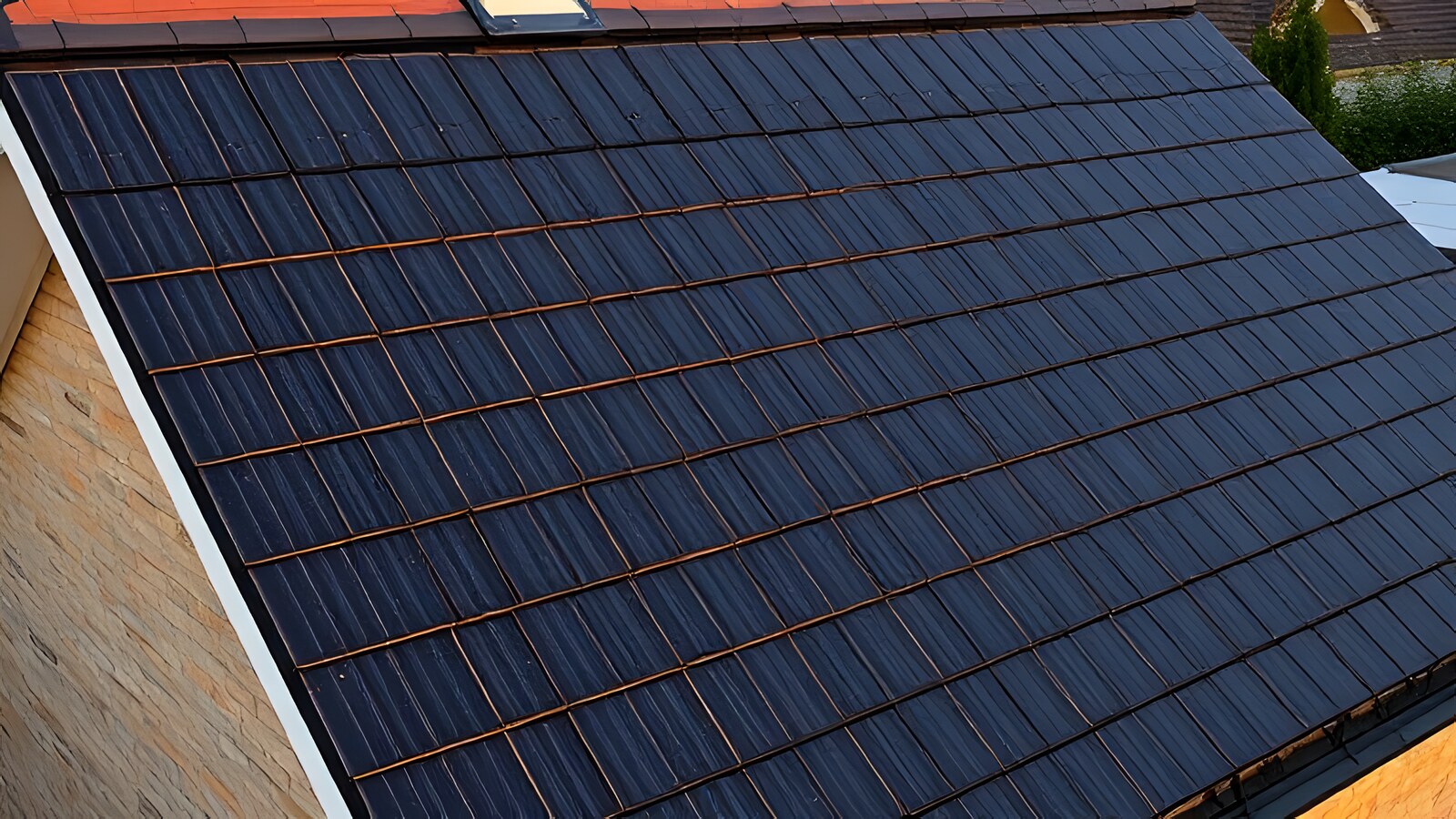

Скатная кровля частного дома
Четыре серии черепицы
Серии отличаются не мощностью, а тем, как плитка держится на кровле и как отводит воду. От этого зависит, встанет ли она на вашу геометрию.
заводская core
Цельный элементКонструкционный водоотвод и самоочищающаяся поверхность: вода уходит по телу плитки, а не по стыкам. Стекло без сверления — крепёж не нарушает полотно, поэтому ресурс выше. Вентиляция под плиткой упрощает ремонт: элемент снимается отдельно.
заводская lite
Скрытый монтажКрепёж уведён на боковые стороны и не занимает светоприёмную площадь — при том же размере плитка отдаёт больше. Мощные ветровые крюки надёжно связывают ряды между собой, поэтому монтаж быстрый, а ряды ложатся ровно.
заводская solid
Древесная текстура и цветНахлёст держит ряд устойчиво и сам отводит воду. Встроенное исполнение даёт высокую степень интеграции с кровлей, многоцветные материалы стойки к коррозии и служат долго. Опорная конструкция лёгкая, сборка простая.
заводская curve
Для криволинейной кровлиГибкая кремниевая ячейка в двойном стекле: высокая выработка сочетается с кривизной кровли. Новая система воздушных потоков улучшает теплоизоляцию, двойная гидроизоляция усиливает герметичность. Класс огнестойкости A.
Размеры, масса и мощность
Состав плитки во всех сериях один: 3,2 мм CdTe-стекло + 0,5 мм EVA + 3,2 мм полузакалённое стекло. Плитка собрана в раму с винтовыми отверстиями под крюк.
| Серия | Модель | Размер, мм | Масса | Мощность |
|---|---|---|---|---|
| заводская core, длинная | JS90DC-12e 1/2 | 1260×480 | 31 кг/м² | 95 Вт |
| заводская core, короткая | JS35DG-5e 1/2 | 630×480 | 35 кг/м² | 40 Вт |
| заводская lite | JS95CB-24 | 1200×430 | 17,2 кг/м² | 95 Вт |
| заводская solid, А | JS80CB-26 | 1340×420 | 13,7 кг/м | 80 / 65 Вт |
| заводская solid, B | JS80CB-24 | 1190×390 | 12 кг/м | 80 Вт |
| заводская curve | JS40CB-10 | 586×446 | 18 кг/м² | 40 / 35 Вт |
Пирог кровли — снизу вверх
Черепица не заменяет кровлю, а становится её верхним слоем. Всё, что под ней, остаётся обычной скатной кровлей — и именно там прячутся ошибки, из-за которых потом течёт.
Что здесь важно
Контробрешётка обязательна. Она даёт вентзазор: под стеклом собирается конденсат, и ему нужен выход. Без зазора влага останется в утеплителе.
Гидроизоляция — основной контур. Черепица держит основную воду, но водозащитой кровли остаётся гидроизоляционный слой под ней.
Шаг обрешётки задан плиткой. Он считается от рабочей длины серии, а не берётся типовым — иначе последний ряд не сойдётся.
Крюк против ветра. Каждая плитка связывается с обрешёткой крюком: на скате это единственное, что держит её при ветровом отрыве.
Доборные элементы
Кровля собирается не из одной плитки. Десять доборных элементов закрывают конёк, вальму, фронтон, ендову и свес — без них узел не замыкается.
Порядок монтажа — десять шагов
Заводская последовательность. Порядок не произвольный: каждый следующий элемент перекрывает предыдущий по ходу воды.
Пять вещей, которые решают на кровле
Черепица — это кровля прежде всего, и уже потом генератор. Ошибки здесь стоят дороже недополученных киловатт.
От 12 до 35 кг на квадрат
Разброс по сериям почти трёхкратный, и это первое, что проверяют: стропильная система рассчитана под конкретное покрытие. Лёгкая серия lite — 17,2 кг/м², самая лёгкая solid — 12 кг/м. Если кровля существующая, вес определяет, какие серии вообще можно рассматривать.
Без него кровля мокнет
Под стеклом собирается конденсат. Контробрешётка даёт вентиляционный зазор, и он обязателен — без него влага останется в утеплителе. Это не деталь монтажа, а условие работоспособности всего пирога.
Каждая плитка на крюке
На скате плитку держит не собственный вес, а зацеп за обрешётку и ветровой крюк. В сериях со скрытым монтажом крюки связывают ряды между собой, поэтому полотно работает как единое целое.
Считается от плитки
Шаг задан рабочей длиной конкретной серии. Взять типовой шаг — гарантированно не свести последний ряд и получить подрезку по коньку. Раскладку делаем до заказа.
Без них узел не замыкается
Конёк, вальма, фронтон, ендова, свес — десять доборных элементов. Их часто недосчитывают в спецификации, и монтаж встаёт на середине. Комплектуем узел целиком, а не только рядовую плитку.
Пять входных данных
Площадь и геометрия скатов, уклон, тип существующего пирога, ветровой и снеговой район, есть ли затенение от деревьев и соседних зданий. По этому подбираем серию и считаем выработку.
Как это происходит
Присылаете кровлю
План кровли или хотя бы размеры скатов с уклоном. Полезно фото — по нему видно затенение и сложные узлы.
Подбираем серию и раскладку
Серия под геометрию и допустимый вес, раскладка под рабочую длину плитки, спецификация доборов по узлам.
Считаем выработку
По инсоляции вашего района, уклону и ориентации ската. Честно показываем, сколько даст северный скат — обычно его не покрывают.
Контейнер и монтаж
Собираем контейнер с плиткой и доборами, везём во Владивосток, растамаживаем. Электрическую часть подключает бригада с допуском.
Как это выглядит
Частые вопросы
Чем это лучше панелей на кровле?
Сколько она весит и выдержит ли стропильная система?
Кровля не потечёт?
Что с ветром?
Она ляжет на кривую кровлю?
Сколько это вырабатывает?
Кто производитель?
Берёте на себя доставку и растаможку?
Комплект узла, а не паллета плитки
Считаем до заказа
Шаг обрешётки задан рабочей длиной серии. Раскладка по скатам делается заранее — иначе последний ряд не сходится и появляется подрезка по коньку.
Десять доборов в спецификации
Конёк, вальма, фронтон, ендова, свес, крюки. Недосчитанный добор останавливает монтаж дороже, чем стоит сам элемент.
Своя доставка и таможня
Контейнер во Владивосток, растаможка и выдача на объект — наши направления. Хрупкий груз пакуется под свои габариты.
Северный скат не считаем
Показываем выработку по реальным скатам и ориентации. Если кровля затенена или смотрит не туда, скажем прямо.
Рассчитаем кровлю под объект
Пришлите план кровли или размеры скатов с уклоном — вернём подбор серии, раскладку, спецификацию доборов, выработку и цену с доставкой и растаможкой.
Солнечная черепица BIPV из Китая оптом
КорОпт B2B поставляет фотовольтаическую кровельную черепицу на основе теллурида кадмия: четыре серии массой от 12 до 35 кг/м² и мощностью от 35 до 95 Вт с элемента. Состав плитки во всех сериях один — 3,2 мм CdTe-стекло, 0,5 мм EVA и 3,2 мм полузакалённое стекло в раме с винтовыми отверстиями под ветровой крюк.
Черепица не дополняет кровлю, а является ею. Пирог остаётся стандартным для скатной кровли: железобетонная плита или стропила, выравнивающий слой, гидроизоляция, утеплитель, слой под гвоздь, контробрешётка с вентзазором, обрешётка и уже поверх — фотовольтаическая плитка с зацепом за обрешётку.
В комплект узла входят десять доборных элементов: коньковая плитка и её заглушка, заглушка вальмы, правая и левая фронтонные плитки, ендовная и краевая плитки, фартук переднего свеса, вентиляционная решётка, металлические крюки нижнего свеса и S-образные. Монтаж ведётся в заводской последовательности из десяти шагов — снизу вверх, по ходу воды.
Подбор серии ведём по геометрии кровли, допустимой нагрузке на стропила, ветровому и снеговому району и затенению. Для криволинейных скатов есть отдельная серия на гибкой ячейке с классом огнестойкости A. Доставка контейнером во Владивосток и таможенное оформление — наши собственные направления.
