Круглые и ультразвуковые вибросита, контрольные сита, линейные и качающиеся грохоты, обезвоживающие грохоты, вакуумные конвейеры и дробилки. Привезём оборудование завода-партнёра из Китая: 339 позиций в 14 группах, у каждой размеры, мощность и сетка. Выберите модель, отправьте заявку, и мы рассчитаем поставку.
Кому и какое оборудование
Четырнадцать групп оборудования
Группы идут от тонкого просеивания порошков к тяжёлым грохотам, питателям и дробилкам. Перед запасными частями (сетки, рамы, вибромоторы) стоят системы подачи и дозирования порошков. Нажмите на карточку, и группа откроется в каталоге.

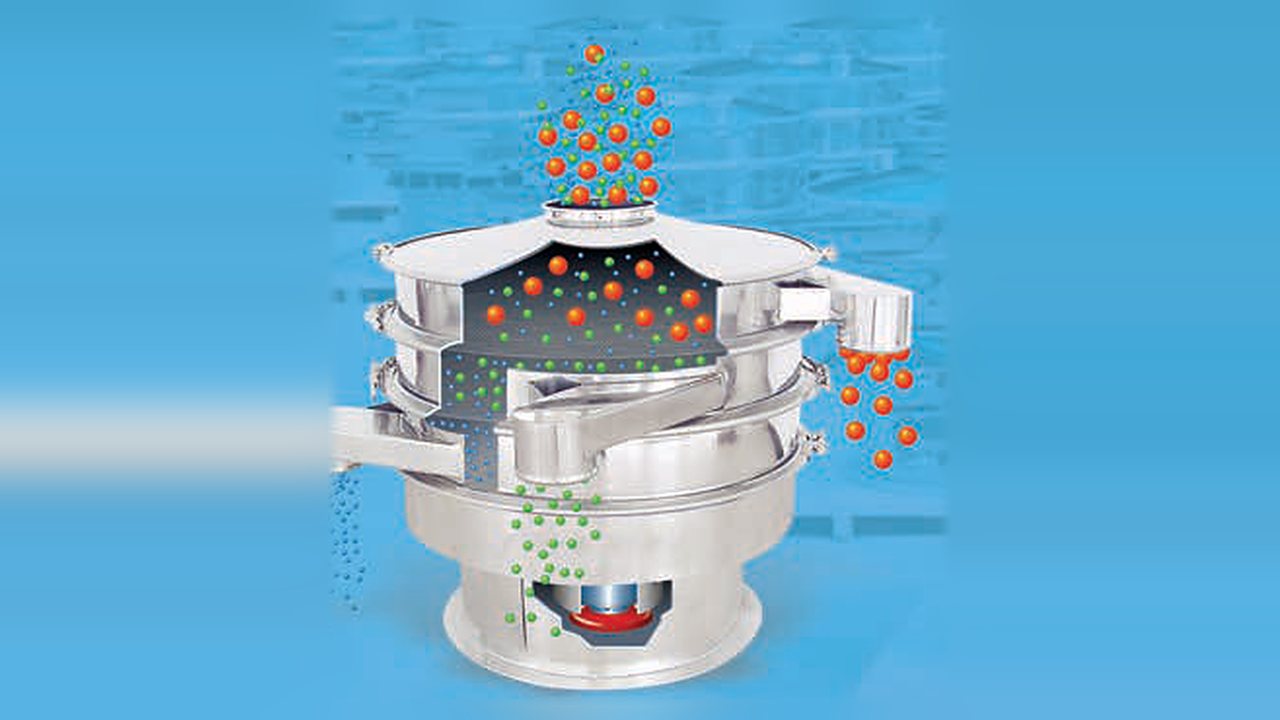

Круглые вибросита
Для муки, пигментов, лекарственных порошков, порошковых красок: от 0,23 до 2,9 м² площади просеивания и сетка до 500 меш.
Открыть в каталоге

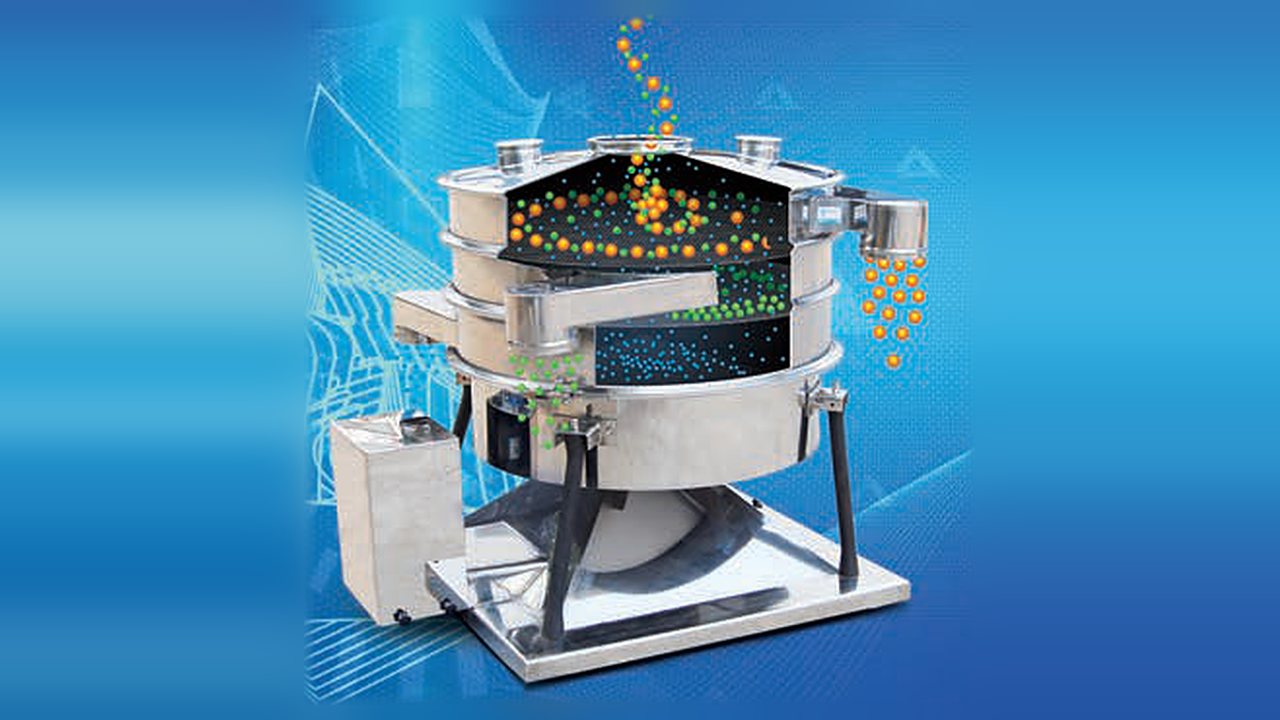

Тамблерные сита
Восемь моделей от 560 до 2930 мм в диаметре, до пяти ярусов, мощность от 0,75 до 11 кВт.
Открыть в каталоге

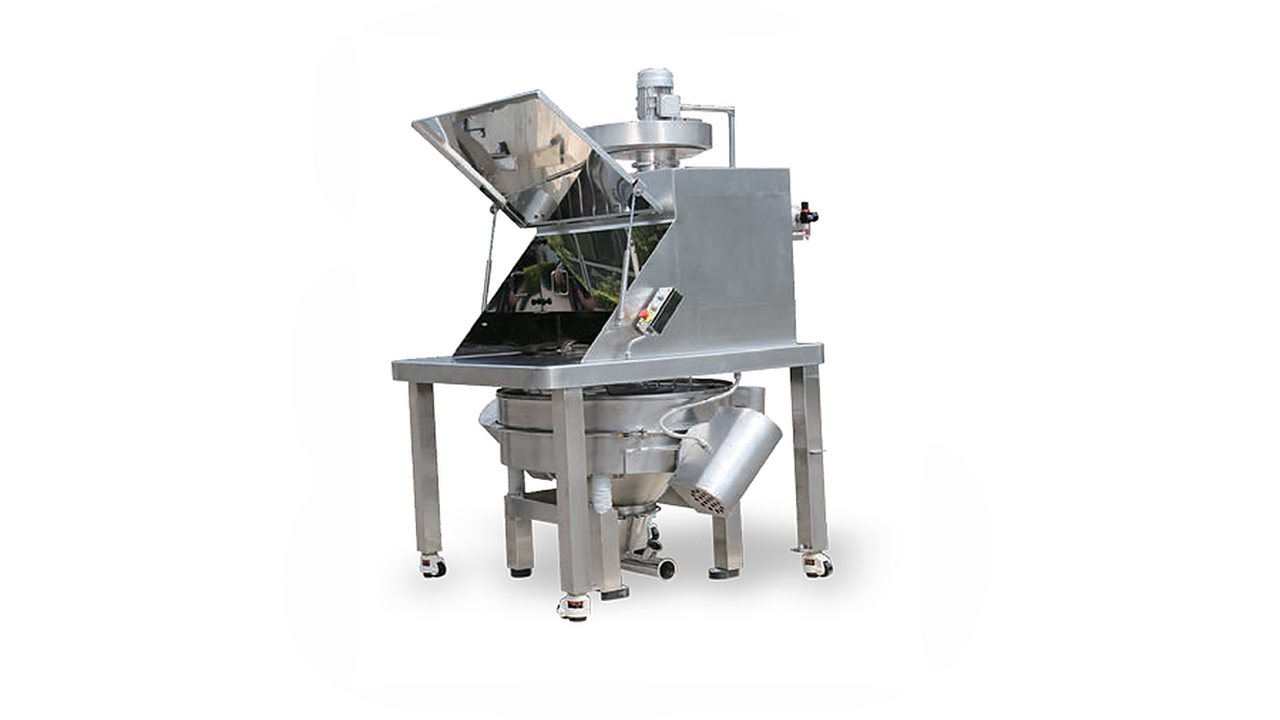

Контрольные сита и станции разгрузки
Контрольные сита SZS, станции разгрузки на малые мешки и на биг-бэги, исполнение под взрывоопасную зону по запросу.
Открыть в каталоге
Центробежные просеиватели
Корпус из Q235A или SUS304, для порошков тоньше 500 меш; отдельный просеиватель на линии пневмотранспорта муки.
Открыть в каталоге
Сита для гранул, фильтрации и лаборатории
Гранулы и таблетки, фильтрация суспензий до 400 меш, стандартное и ударное лабораторные сита.
Открыть в каталоге

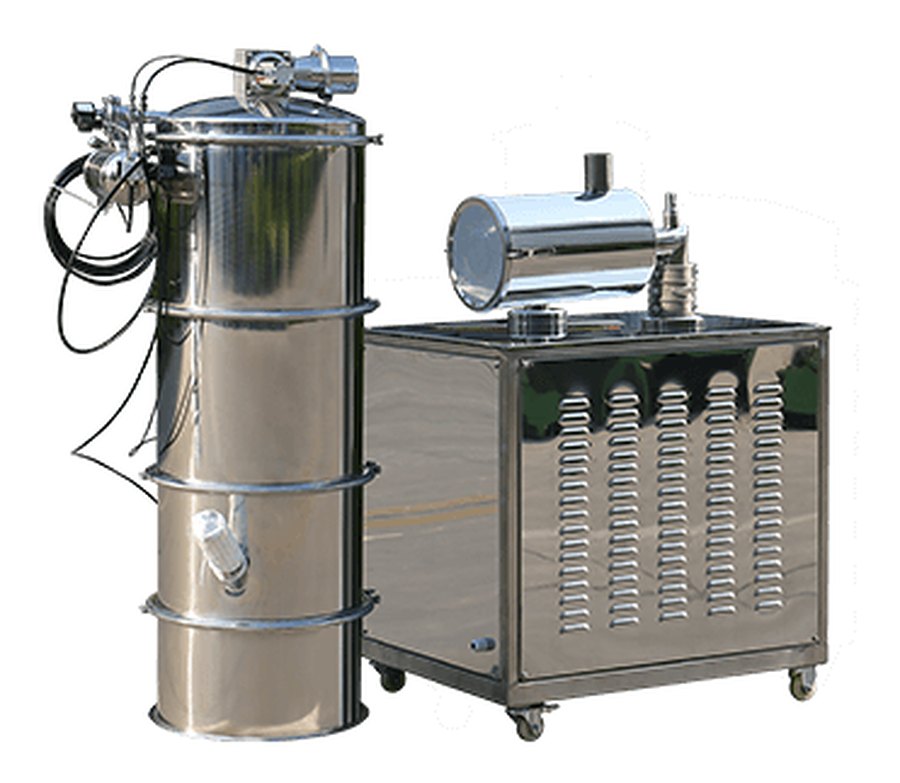

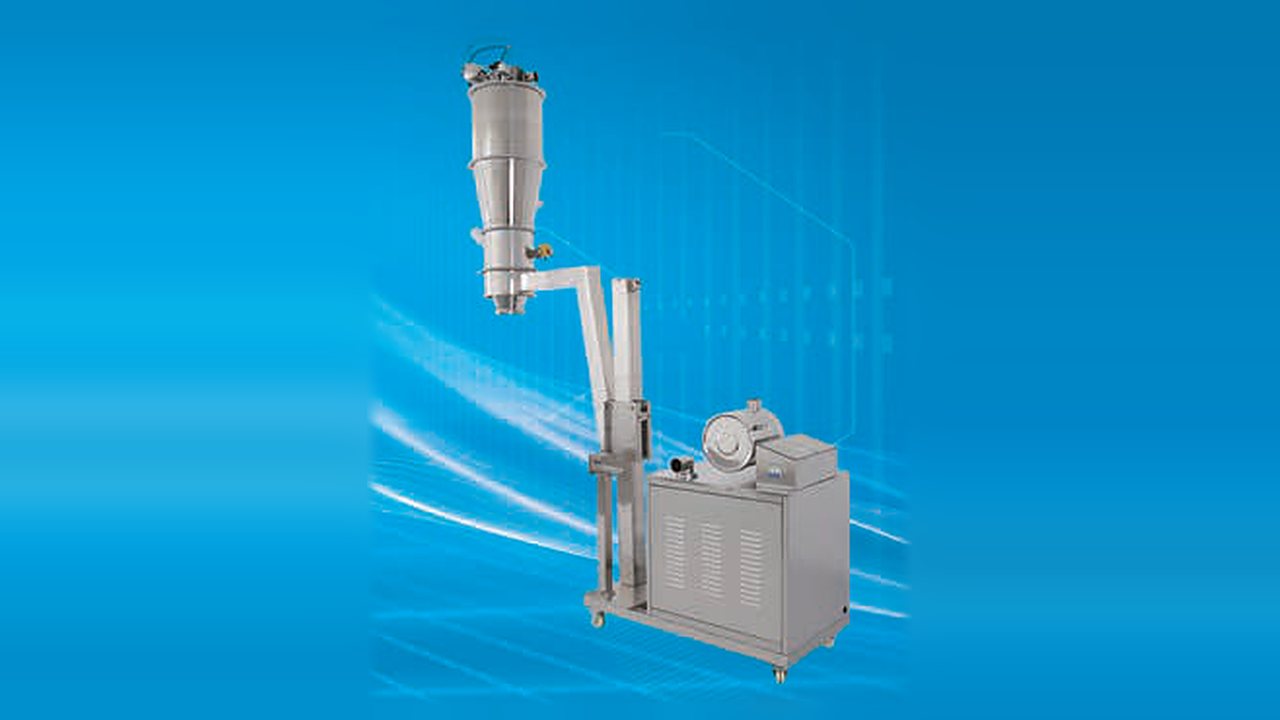

Вакуумные конвейеры
Тринадцать вариантов от 200 до 6000 кг/ч с подачей на 5, 10, 20 и 30 метров.
Открыть в каталоге

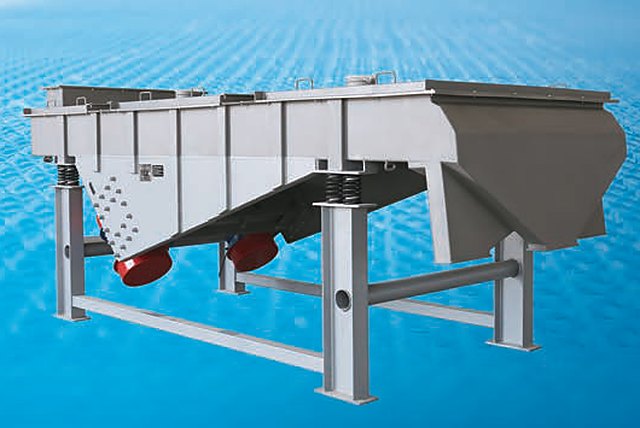

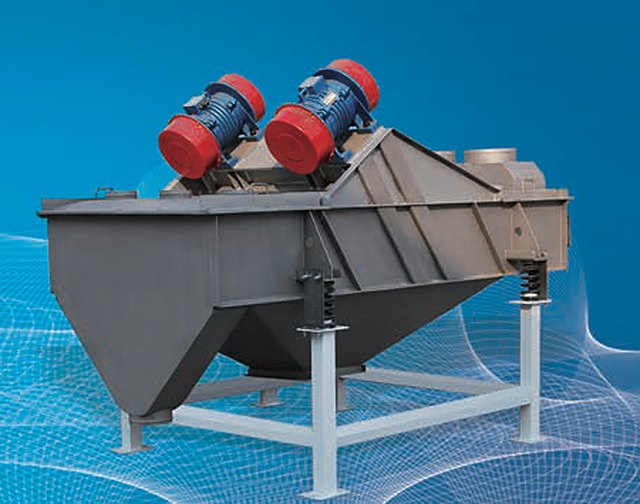

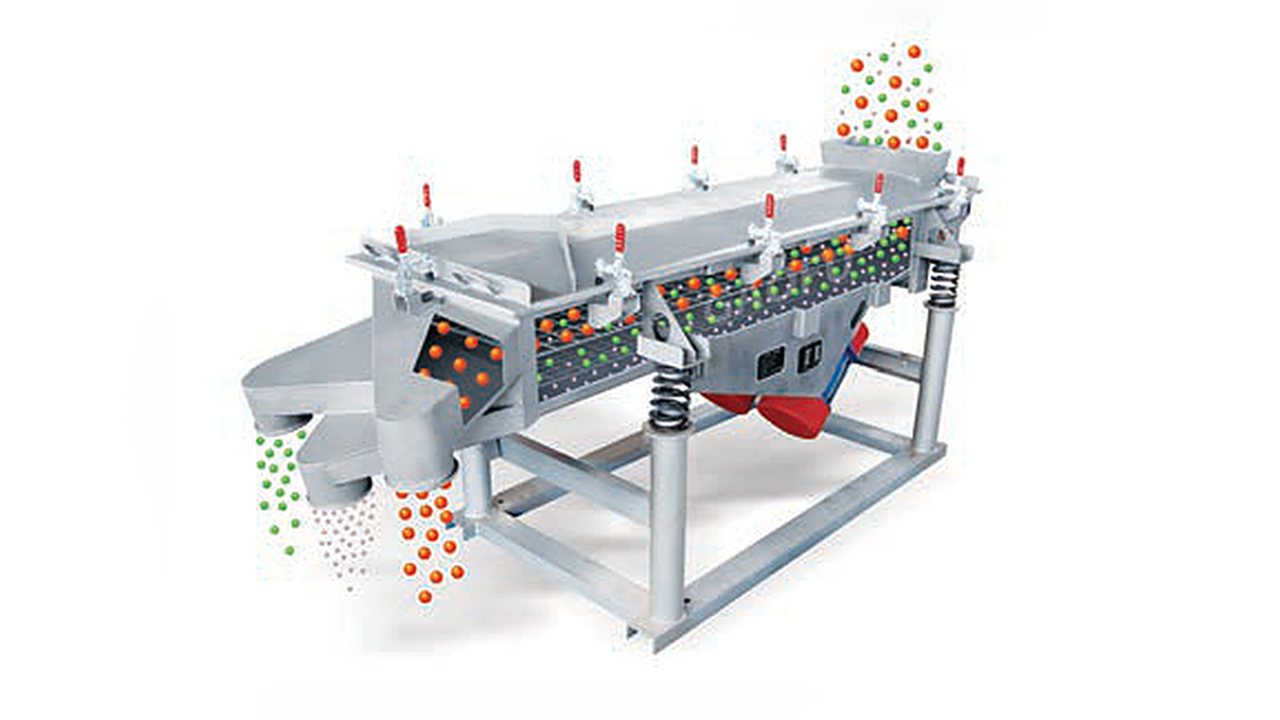

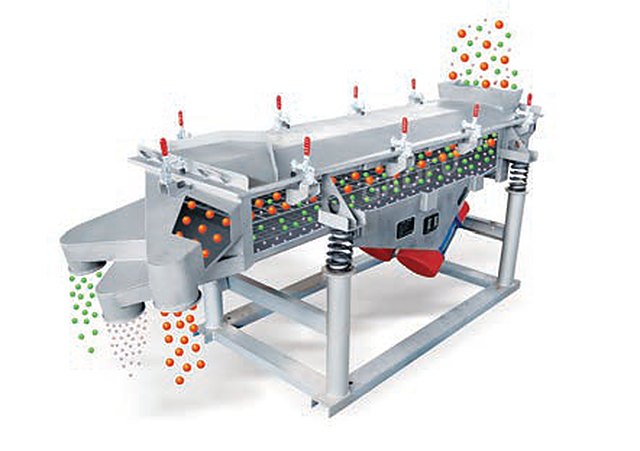

Линейные грохоты
Грохоты SZF от 500 × 2000 до 1500 × 4000 мм и прямолинейные SZF для крупных потоков с примесью до 10 процентов.
Открыть в каталоге

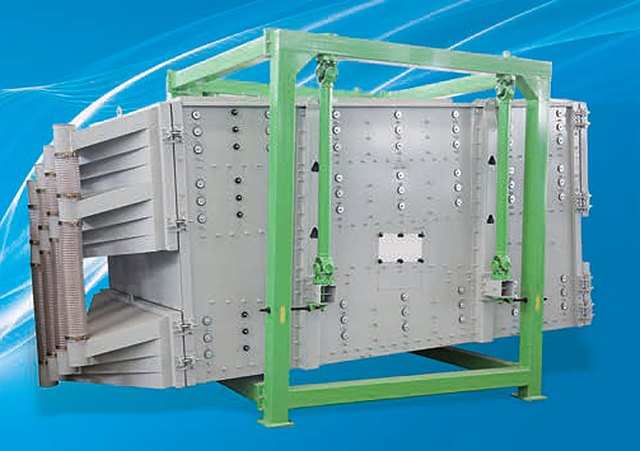

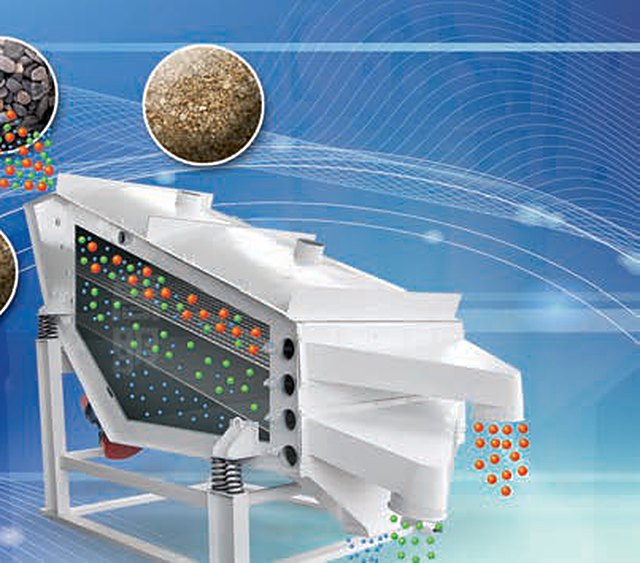

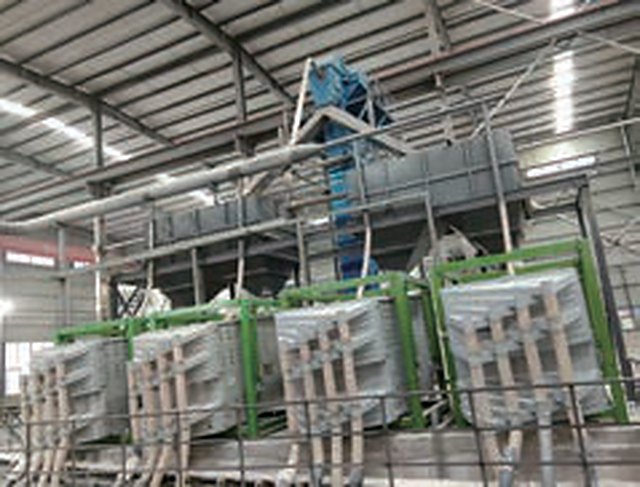

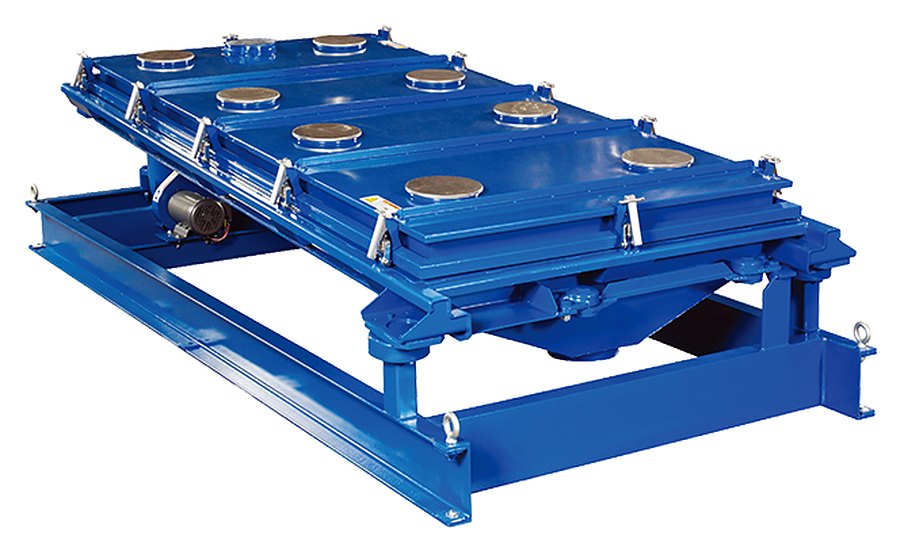

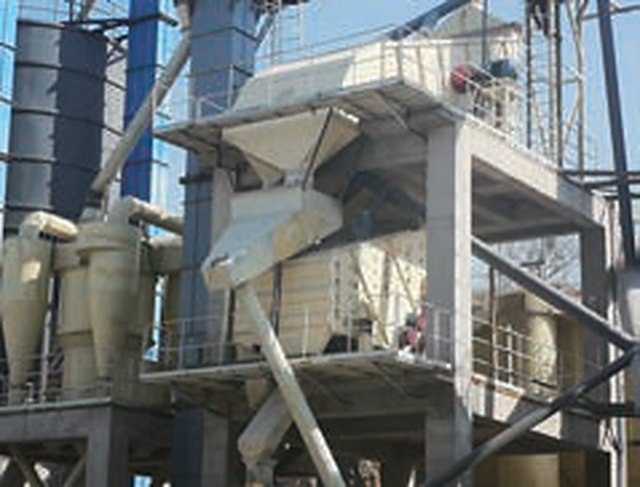

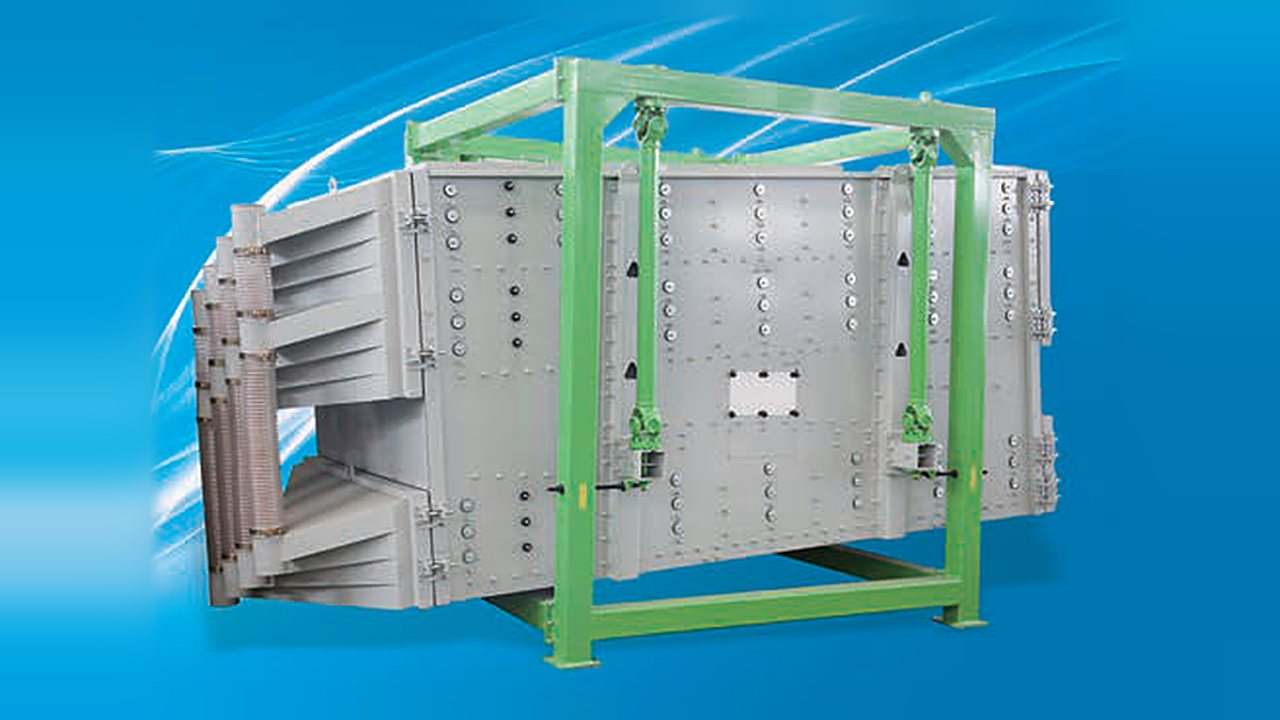

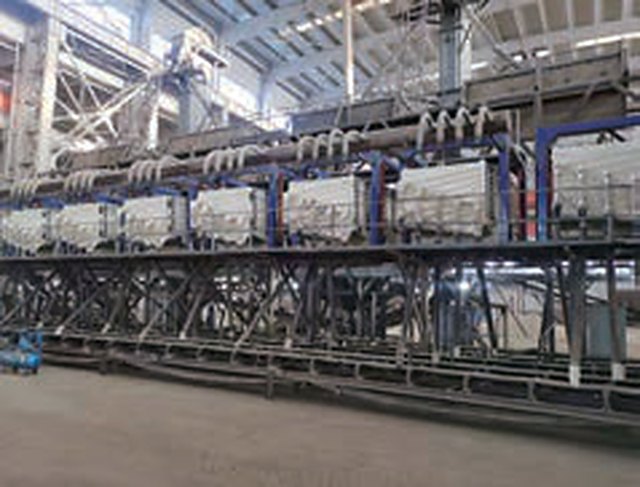

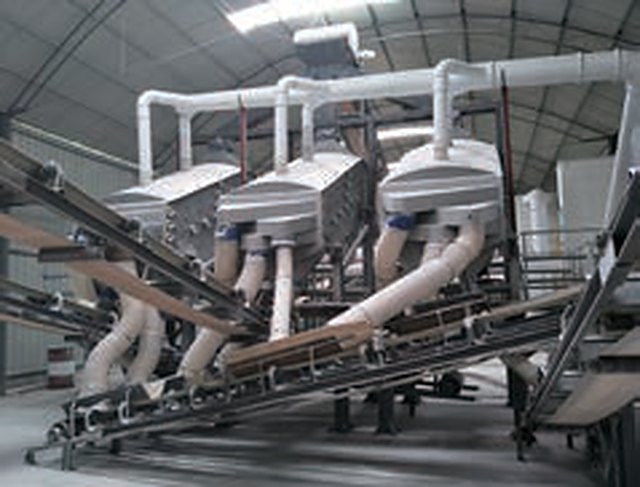

Качающиеся и вероятностные грохоты
Грохоты HXS до десяти ярусов и вероятностные грохоты GLS на 2–5 ярусов.
Открыть в каталоге

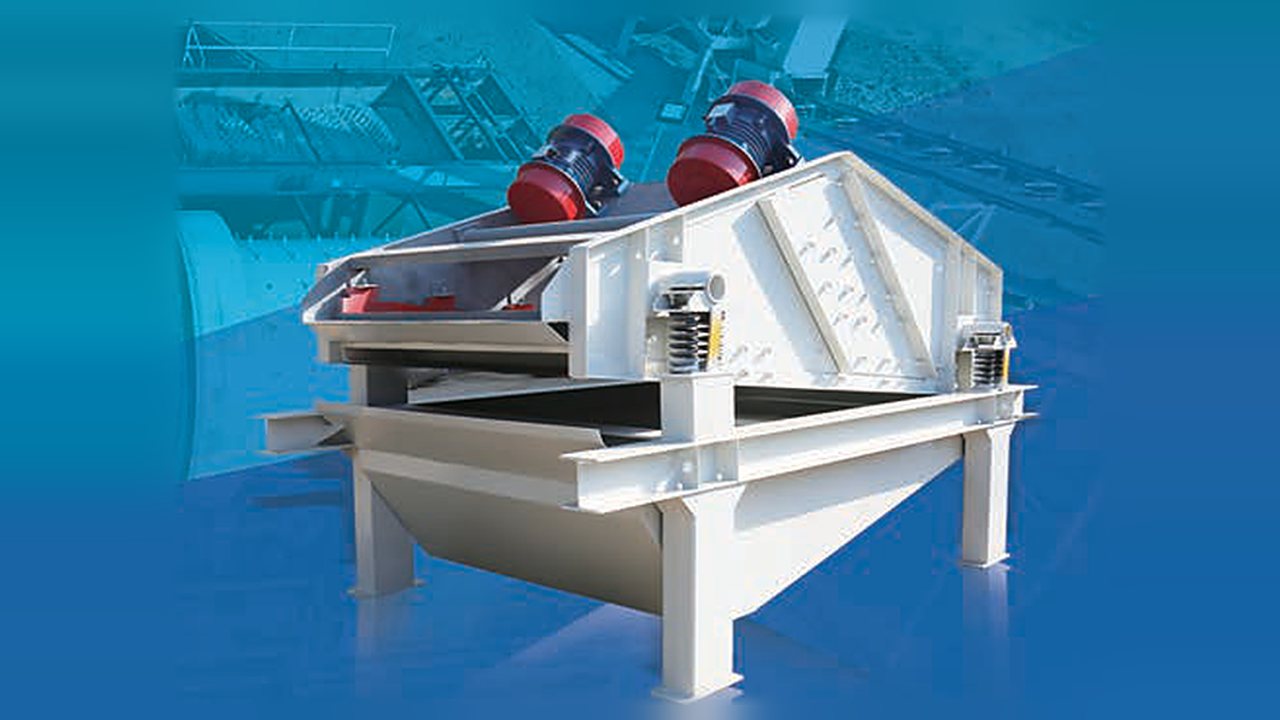

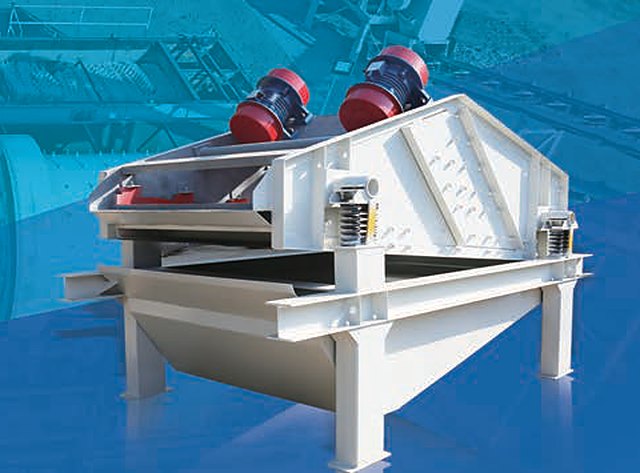

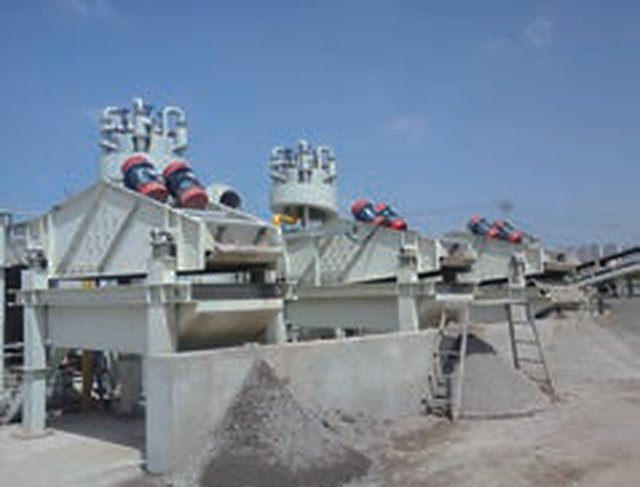

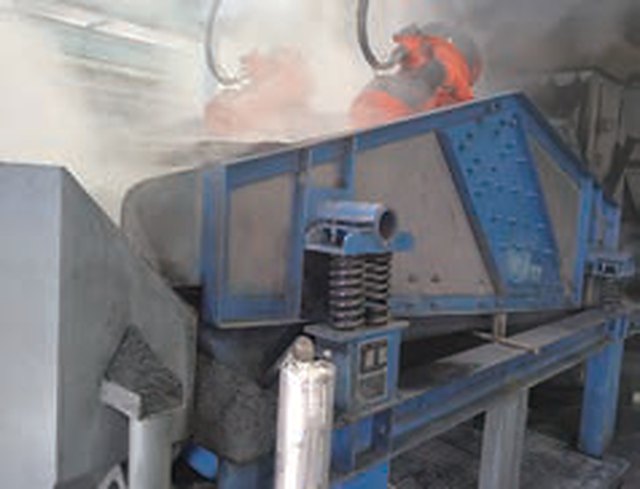

Обезвоживающие грохоты
Восемь моделей: мощность от 1,8 × 2 до 11 × 2 кВт, на моторах и с отдельным возбудителем.
Открыть в каталоге

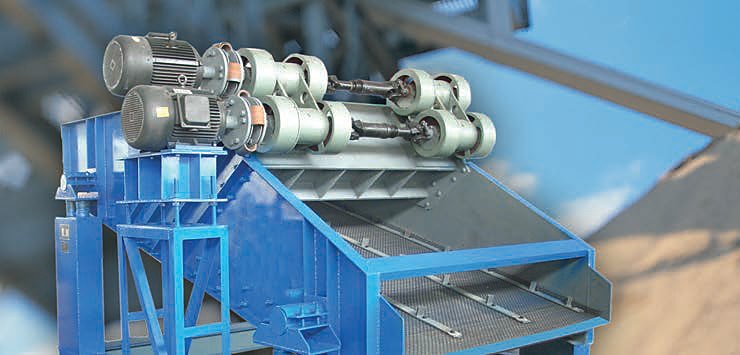

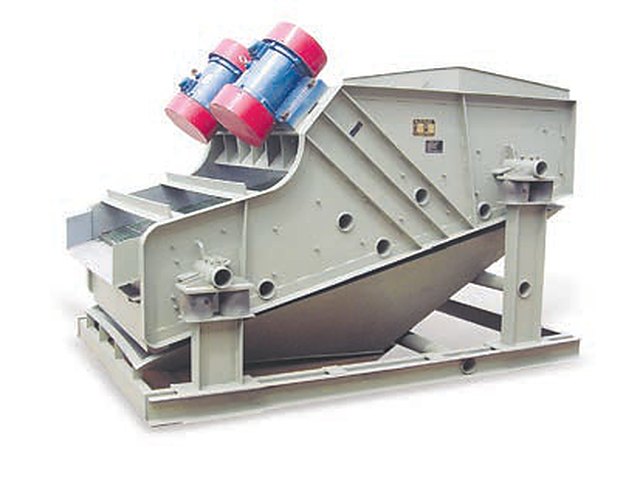

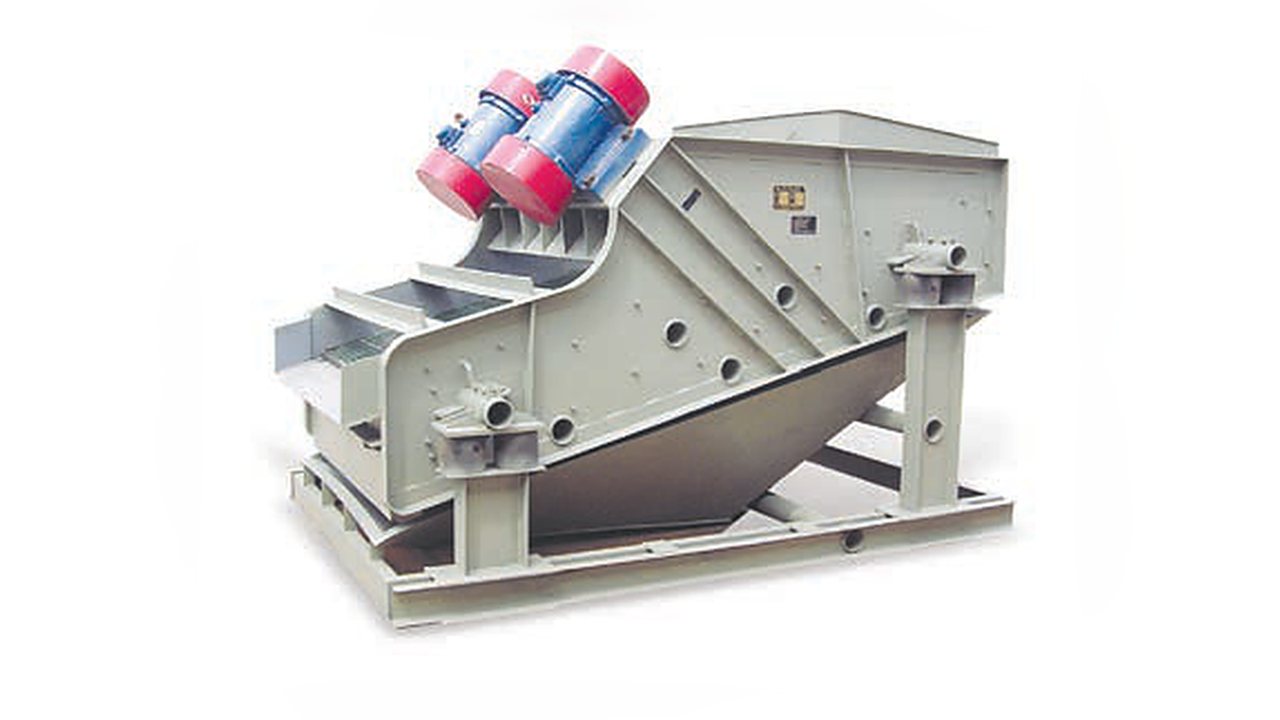

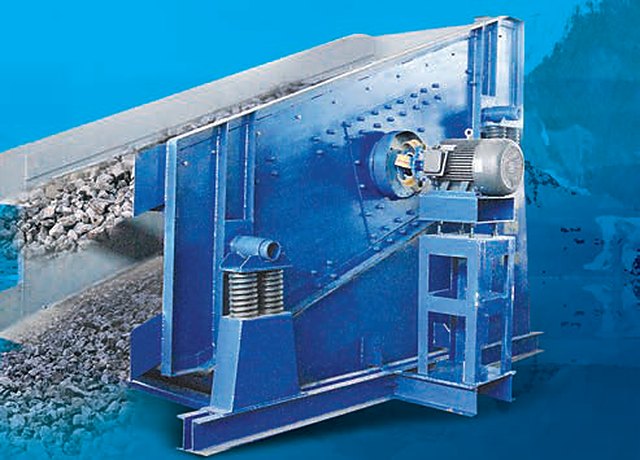

Тяжёлые и эксцентриковые грохоты
Серии ZSG и 2ZSG, YK и 2YK: от 7,5 до 37 кВт, угол 10–20 градусов.
Открыть в каталоге

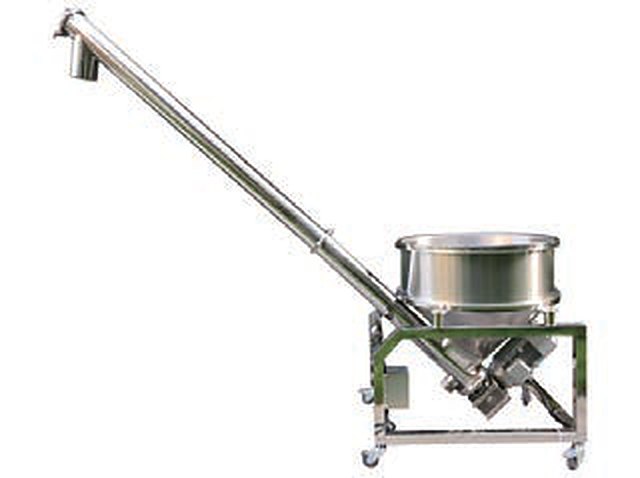

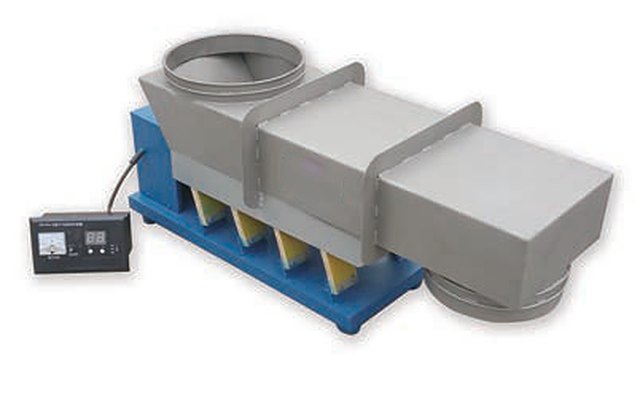

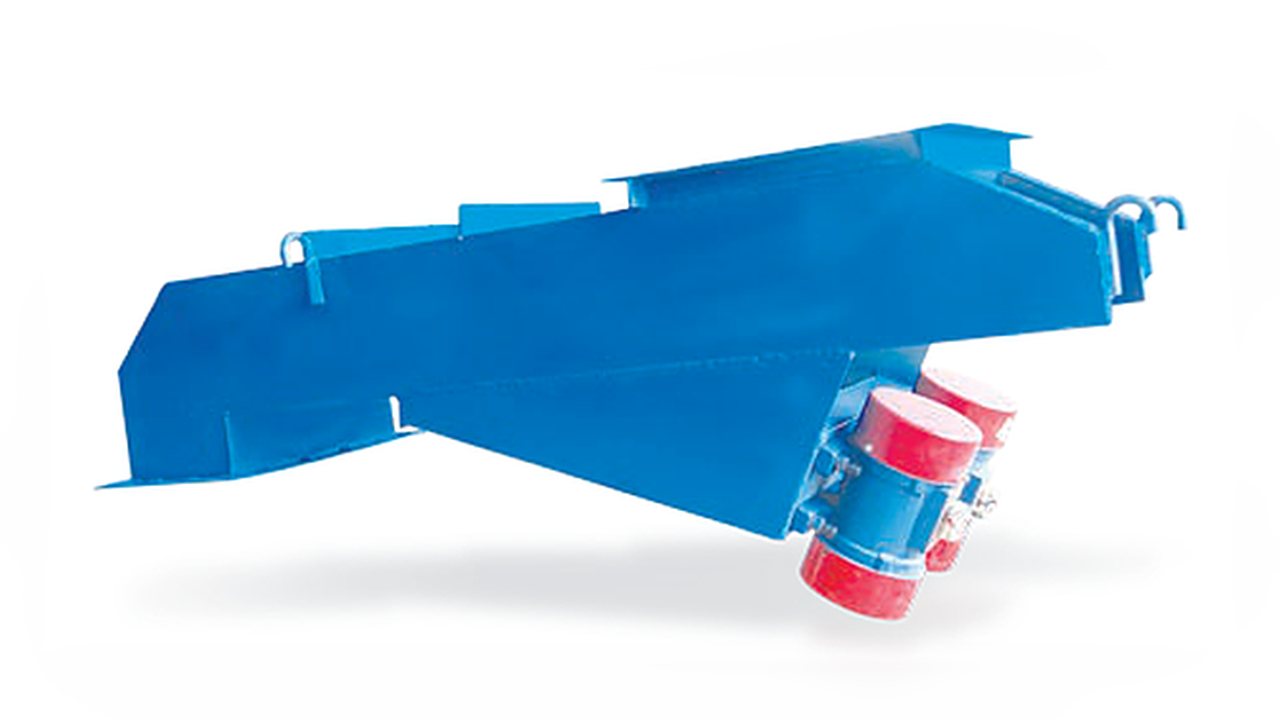

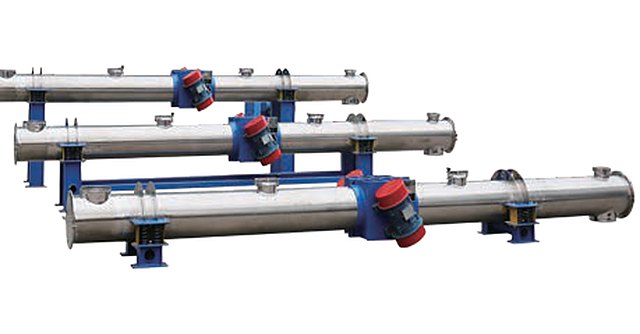

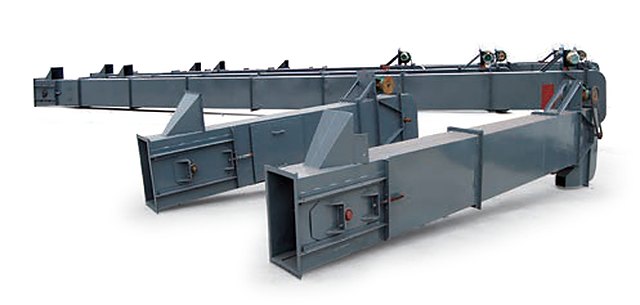

Питатели, конвейеры и элеваторы

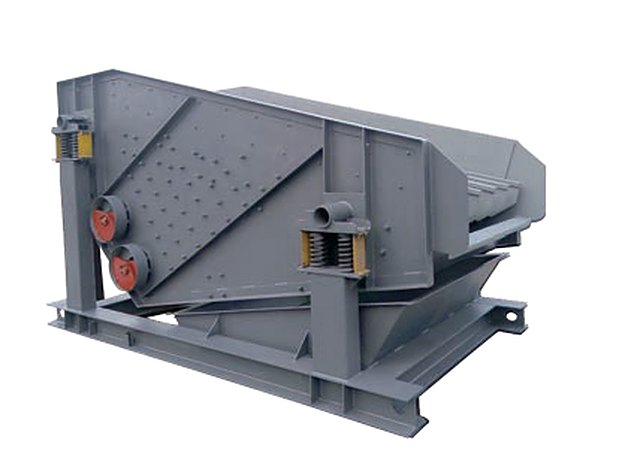

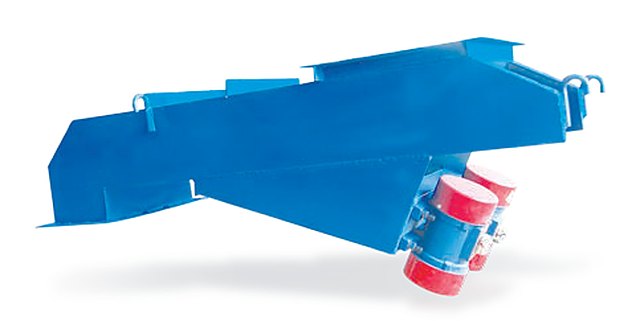

Электромагнитные и трубчатые питатели, ZG до 750 т/ч, колосниковые BTS, винтовой конвейер, элеваторы NE.
Открыть в каталоге

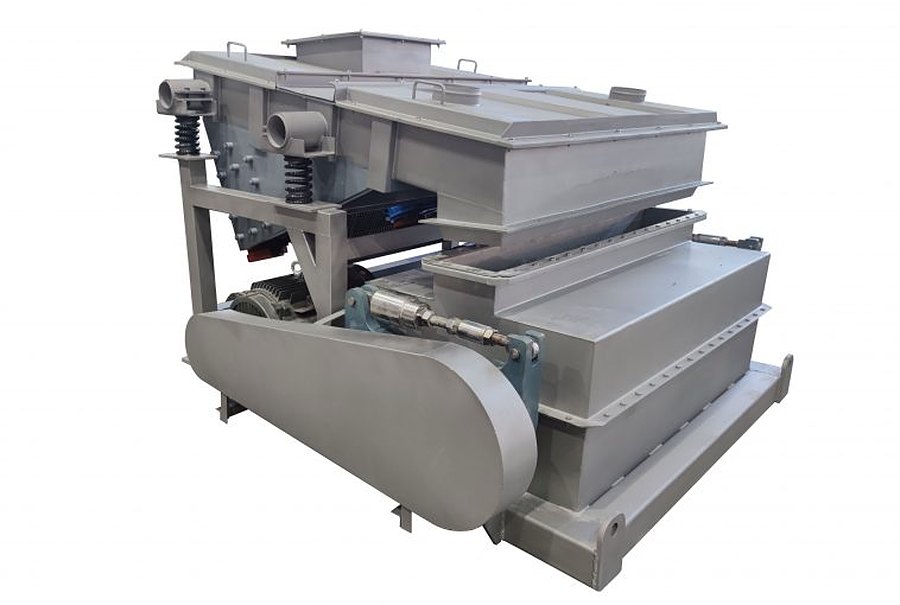

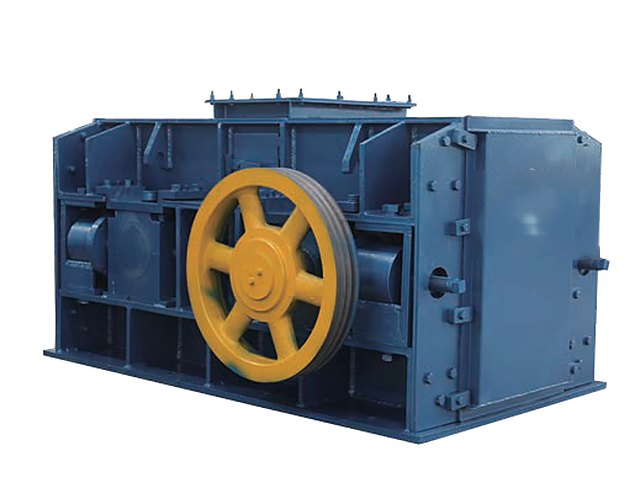

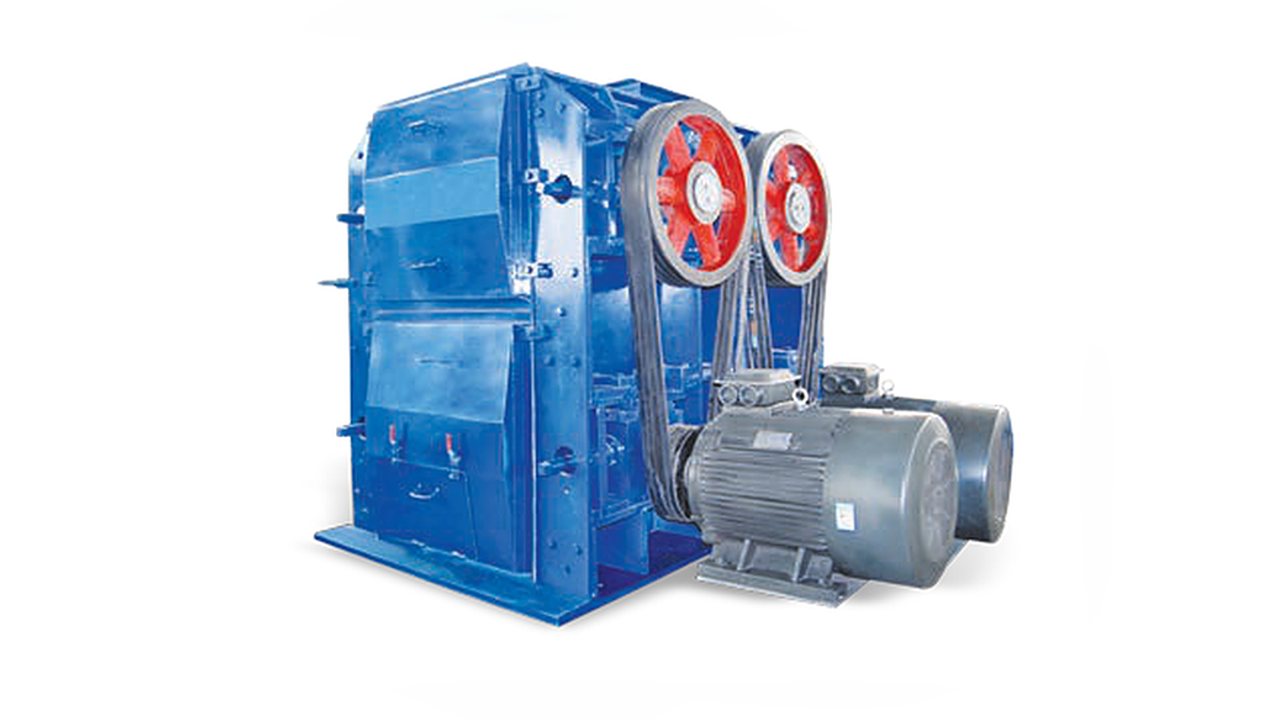

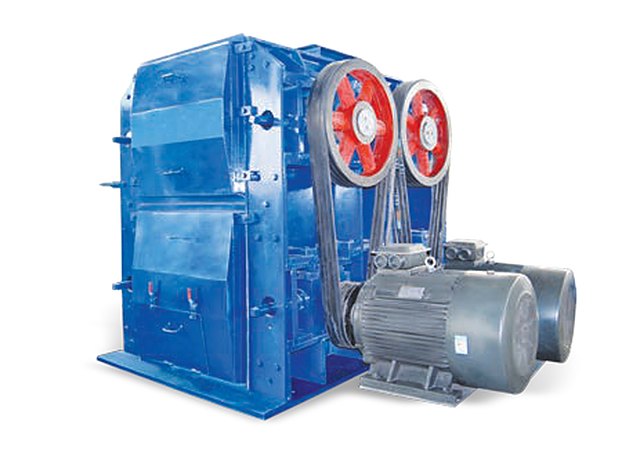

Валковые дробилки
25 моделей на 30–510 т/ч, от 44 до 400 кВт и от 6 до 43 тонн массы.
Открыть в каталоге

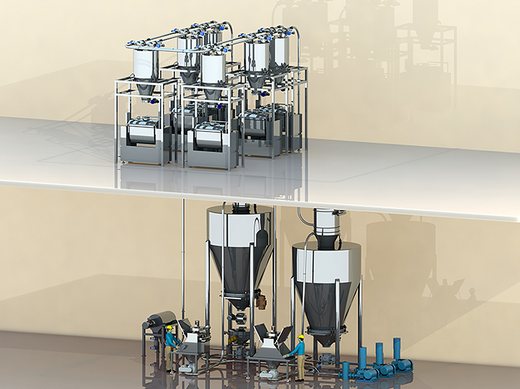

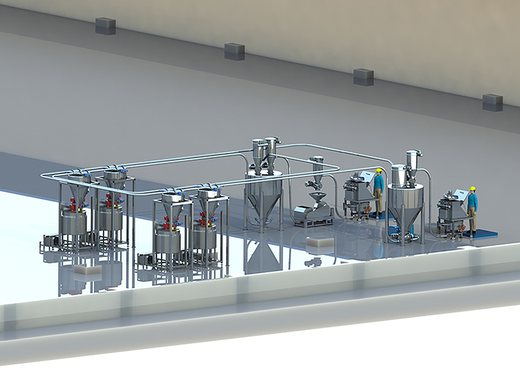

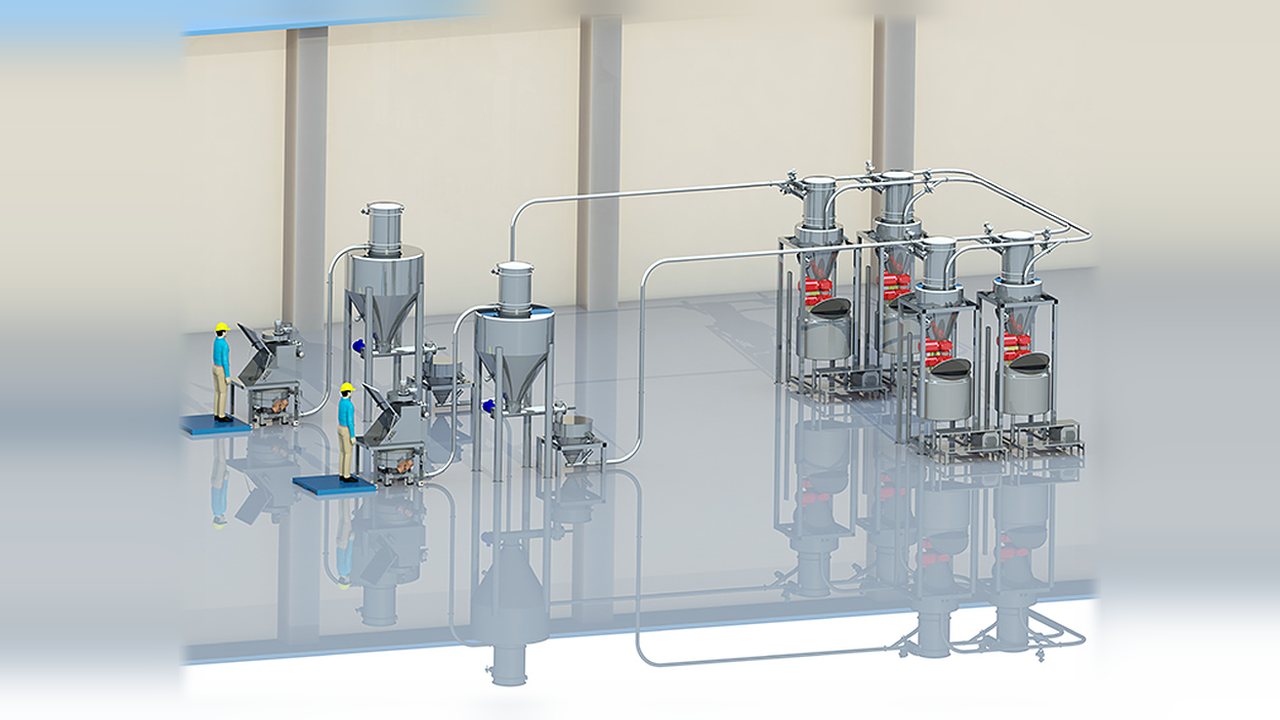

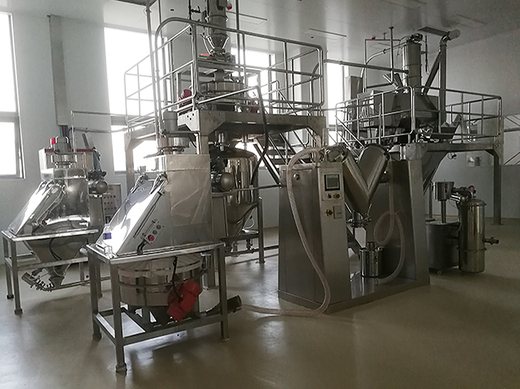

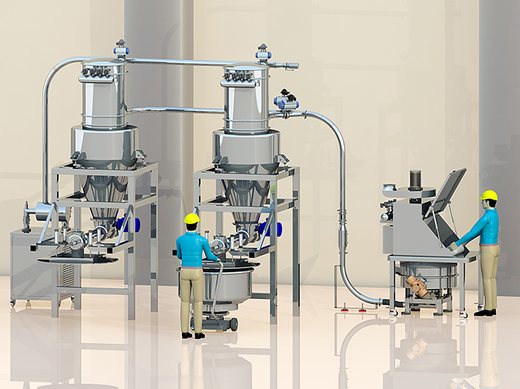

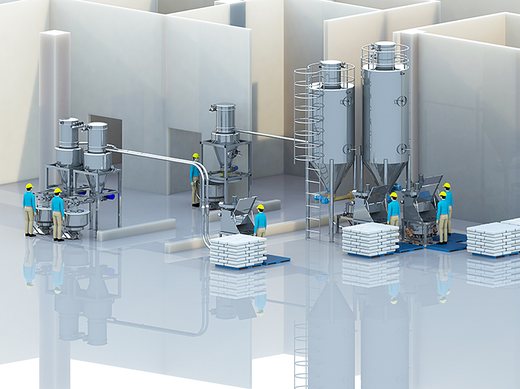

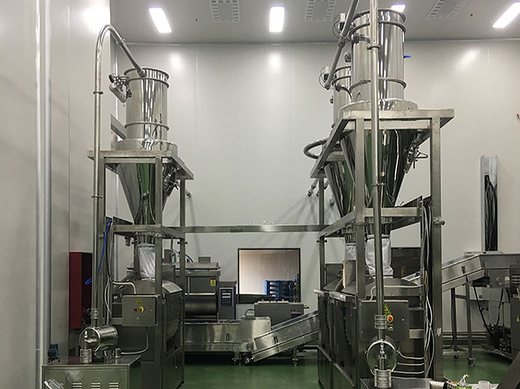

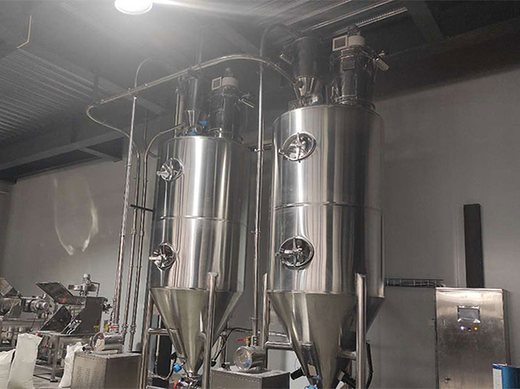

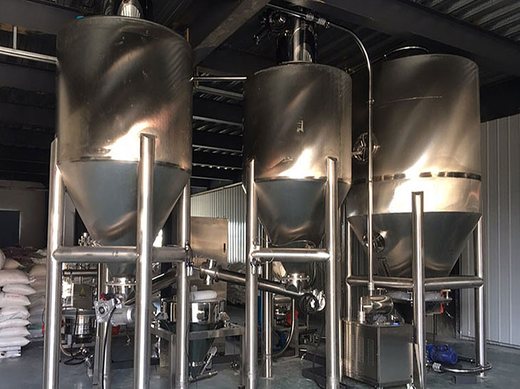

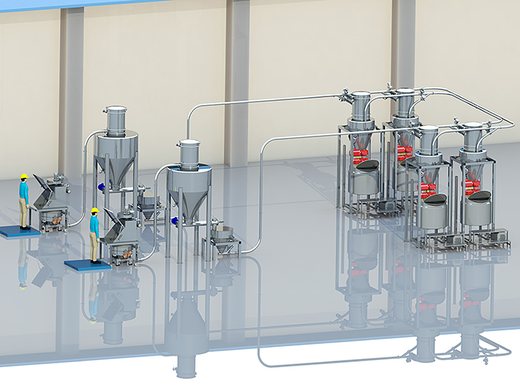

Системы подачи и дозирования
13 позиций: от малой подачи муки до линий для печенья, готовых смесей и 3D-порошков.
Открыть в каталоге

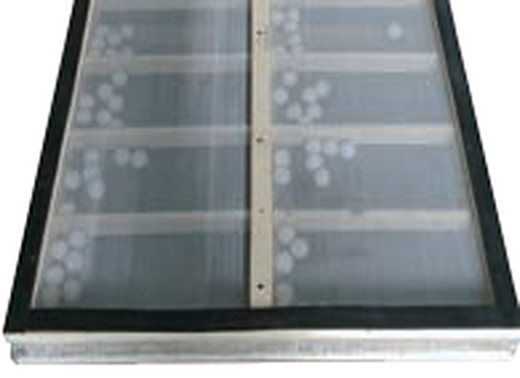

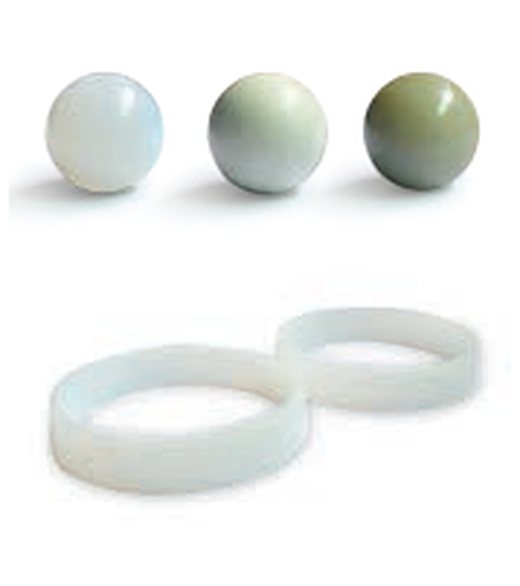

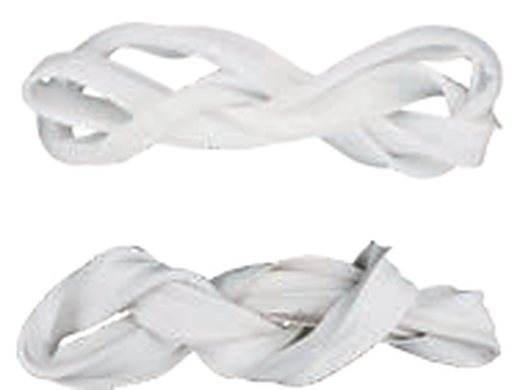

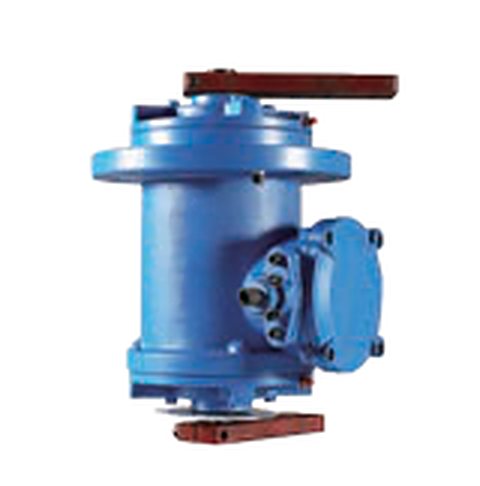

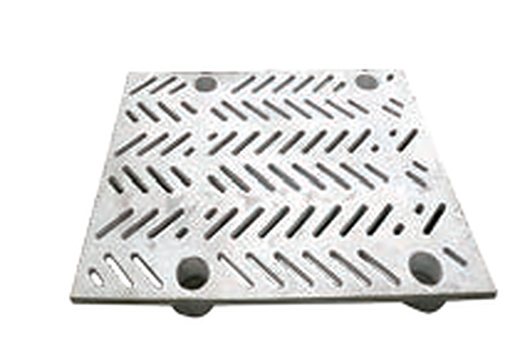

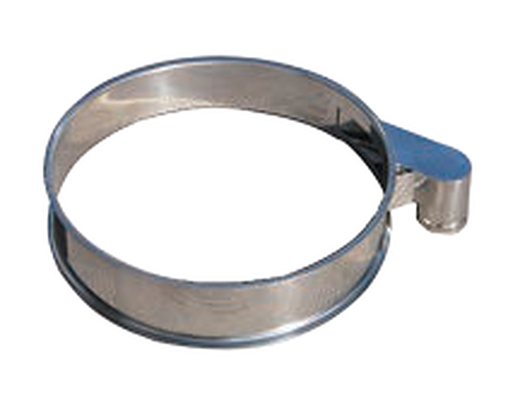

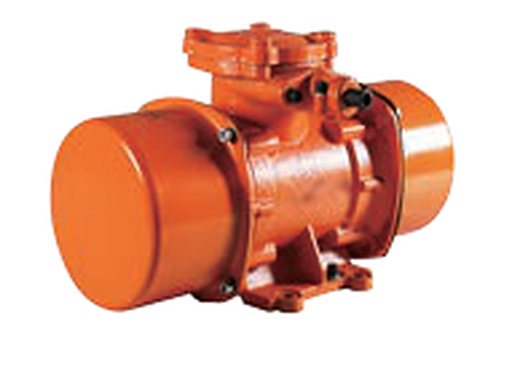

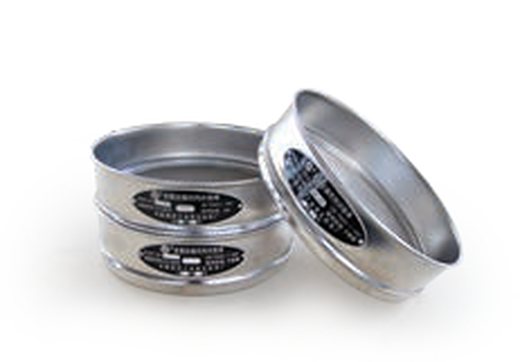

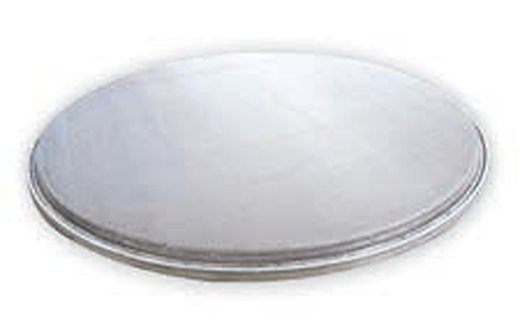

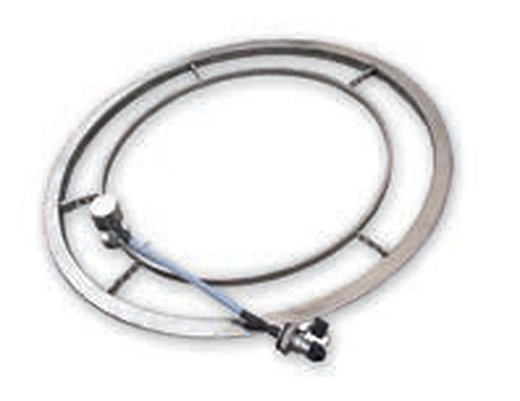

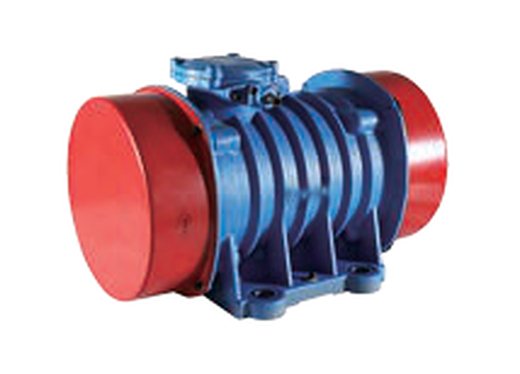

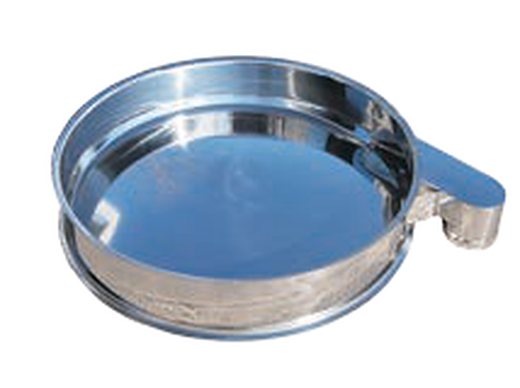

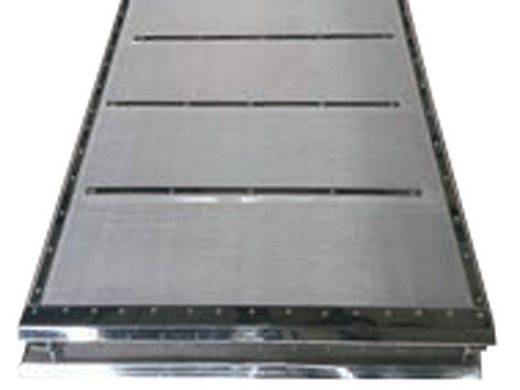

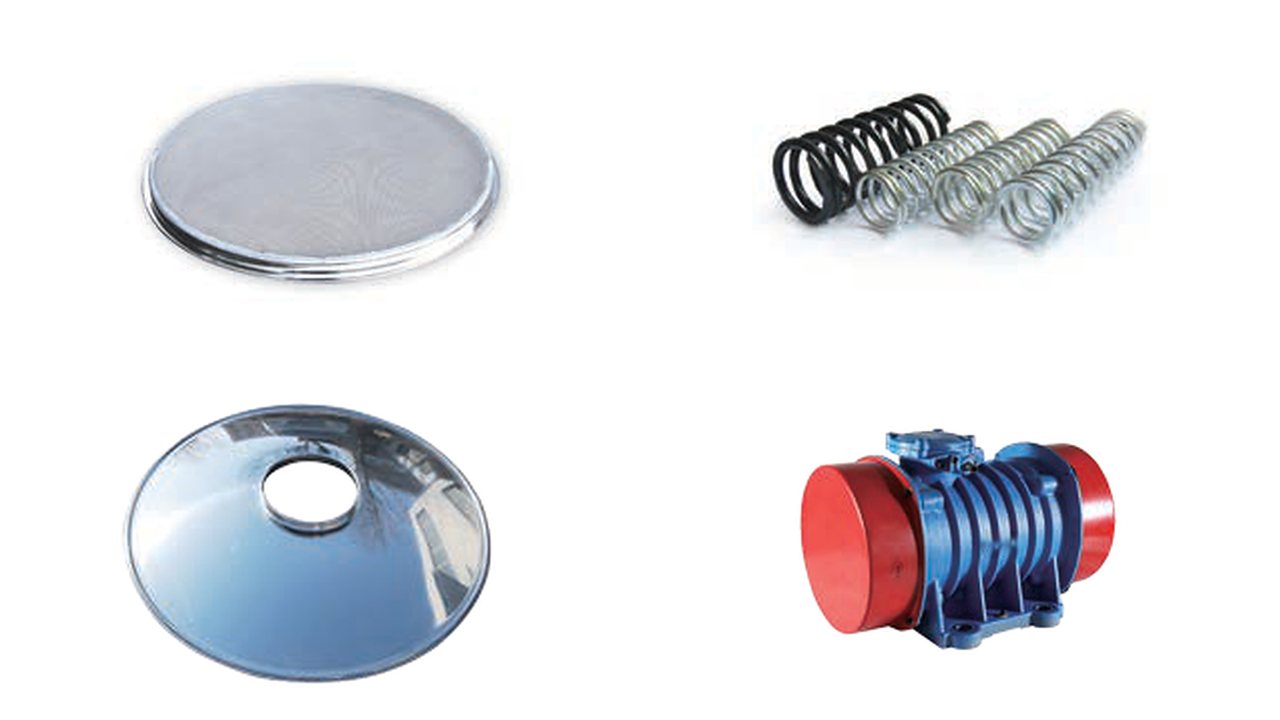

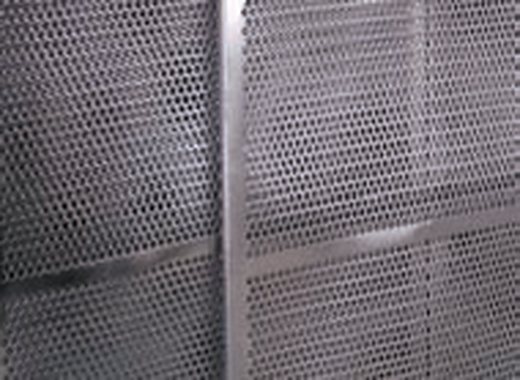

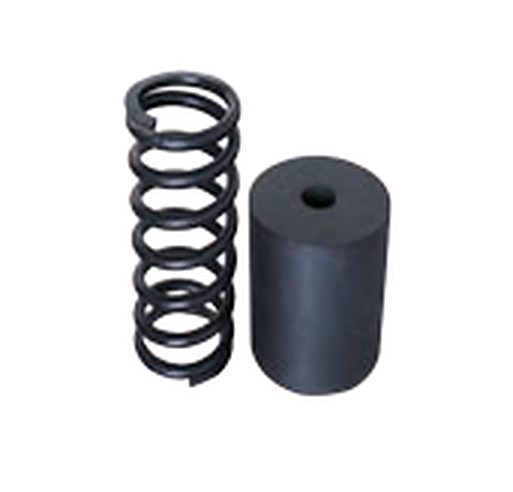

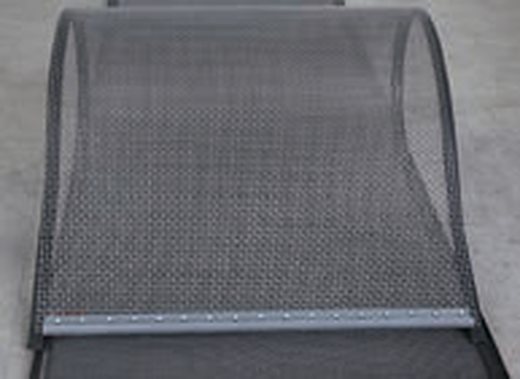

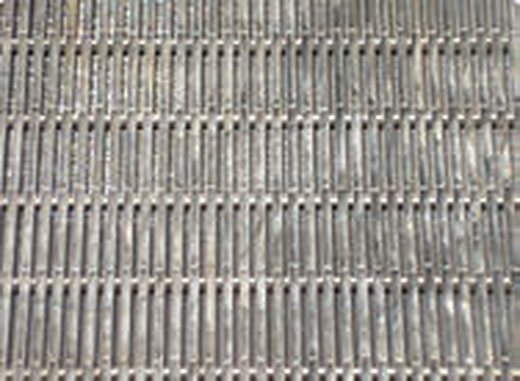

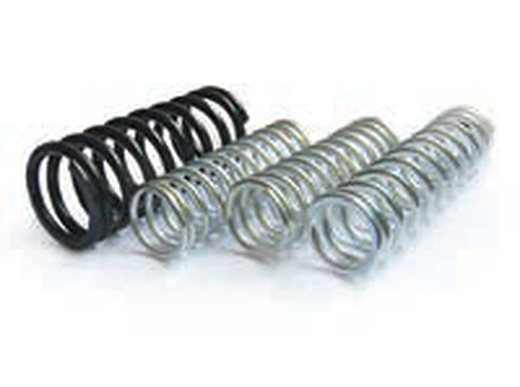

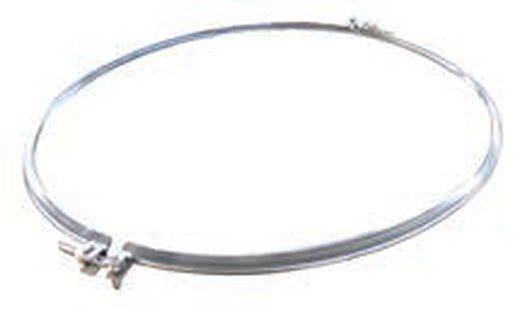

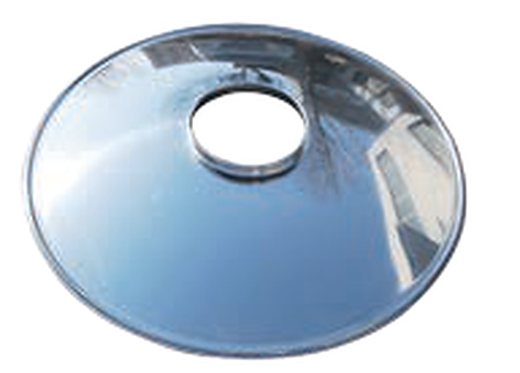

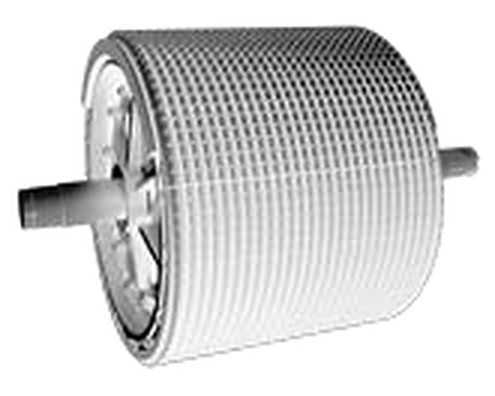

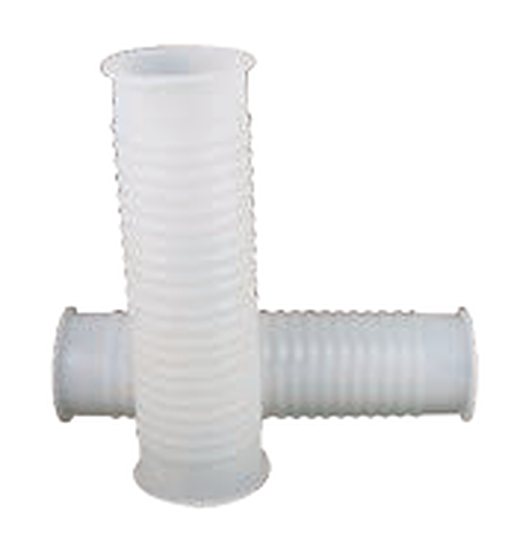

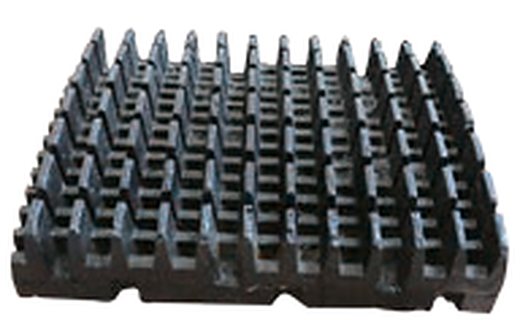

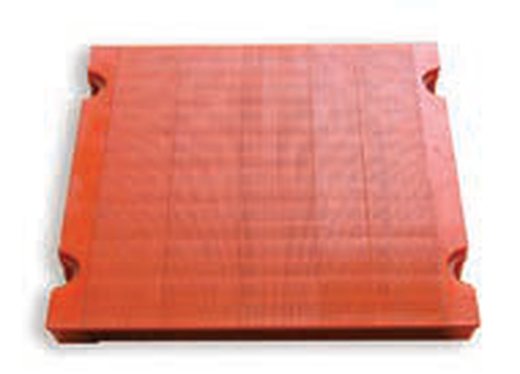

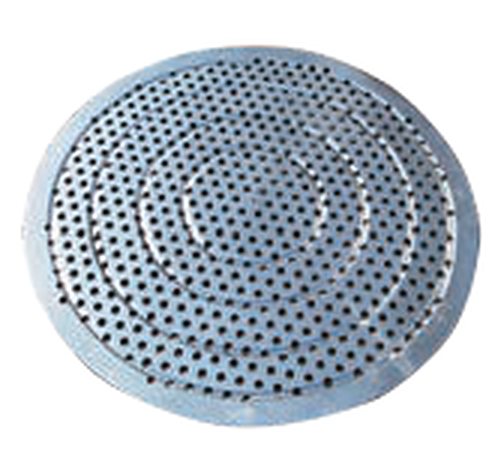

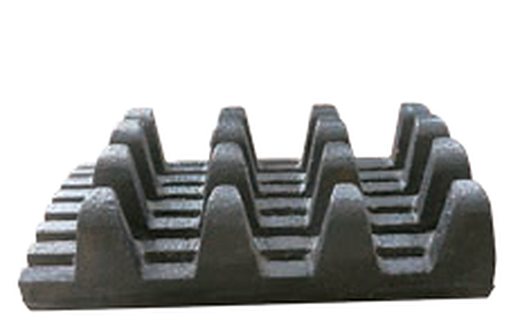

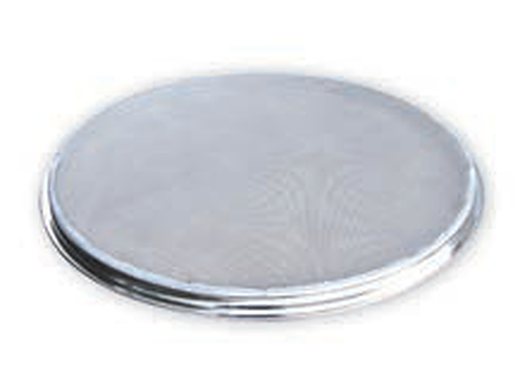

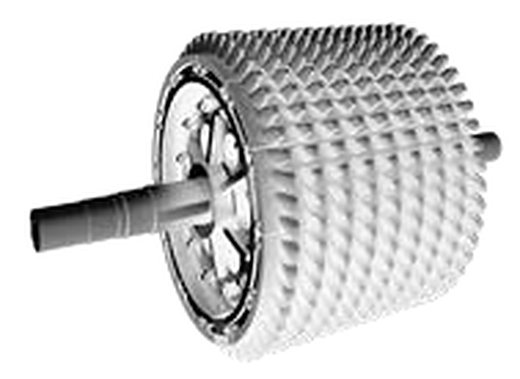

Запасные части
32 запасные части с фото: для круглых сит и для грохотов, питателей и дробилок.
Открыть в каталогеКаталог: 339 позиций в 14 группах
Каждая карточка — серия: в ней фото, описание и таблица моделей. Строка таблицы — отдельная позиция с размерами, мощностью и сеткой. Нажмите «Запросить» в нужной строке, и позиция уйдёт в заявку со ссылкой на неё.
тонкое просеиваниеКруглые виброситаОбычные и ультразвуковые, для порошков и суспензий33 позиции · 7 серийСвернутьСмотреть модели
Круглое сито с вертикальным вибромотором делит порошок и жидкую смесь на фракции и снимает посторонние частицы. Ультразвуковая версия нужна для тонких порошков, которые обычное сито забивает.

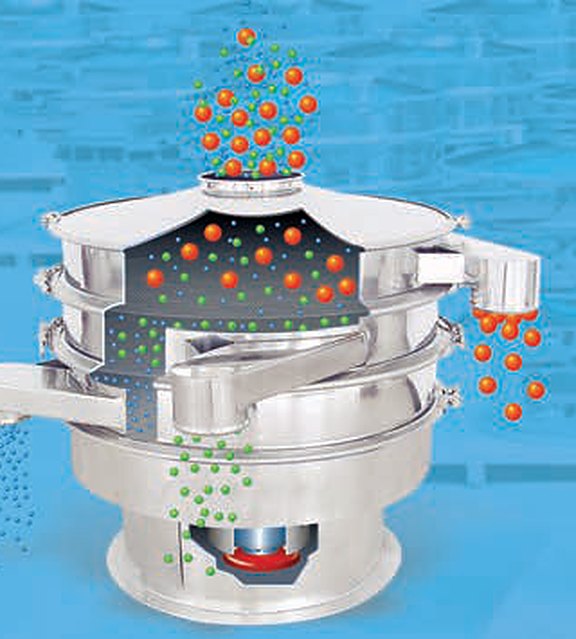

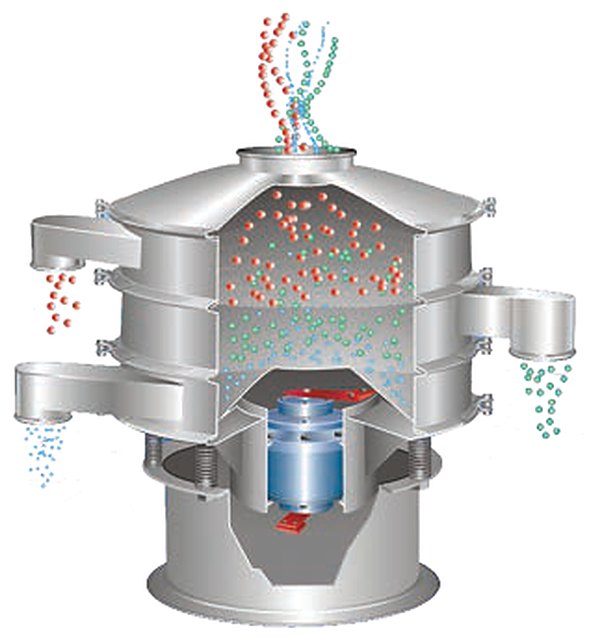

S49Круглое трёхмерное вибросито
Вибромотор стоит вертикально, на его концах закреплены эксцентриковые грузы. Они превращают вращение в горизонтальные, вертикальные и наклонные колебания, и материал растекается по сетке спиралью. Фазу грузов можно менять, и это настраивает движение материала. Сито делит порошок на фракции, убирает примеси и фильтрует жидкие смеси, а сетку меняют за три–пять минут. Подходит для муки, лекарственных порошков, красок, кормов, пластика, строительных смесей и металлических порошков.
| Модель | Диаметр рабочей поверхности, мм | Площадь просеивания, м² | Размер сетки | Ярусов | Вибромотор, кВт | Обычный двигатель, кВт | |
|---|---|---|---|---|---|---|---|
| S49-600 | Ø560 | 0,23 | 2–500 меш | 1–4 | 0,25 | 0,75 | |
| S49-800 | Ø760 | 0,42 | 2–500 меш | 1–4 | 0,55 | 1,1 | |
| S49-1000 | Ø930 | 0,64 | 2–500 меш | 1–4 | 1,1 | 1,5 | |
| S49-1200 | Ø1130 | 0,95 | 2–500 меш | 1–4 | 1,1 | 1,5 | |
| S49-1500 | Ø1430 | 1,61 | 2–270 меш | 1–4 | 1,5 | 2,2 | |
| S49-1800 | Ø1730 | 2,35 | 2–270 меш | 1–3 | 3,0 | 3,0 | |
| S49-2000 | Ø1920 | 2,9 | 2–270 меш | 1–3 | 3,0 | 3,0 |

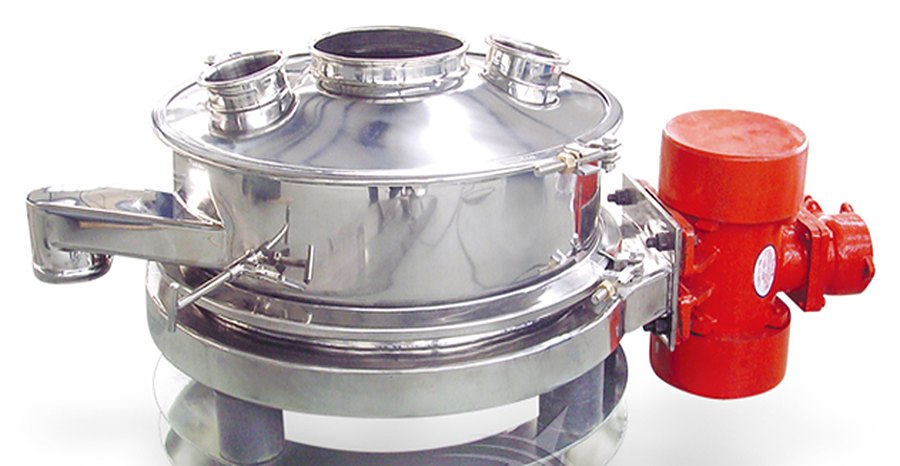

DZКруглое сито с одним вибромотором
Высокочастотный вибромотор одной точки возбуждения раскачивает сито трёхмерно. Муку, соевый белок, сухое молоко, сахар, добавки и дрожжи просеивают на входе линии лапши, снеков и сухих напитков, чтобы убрать посторонние включения. Хорошо подходит для лекарственного сырья и металлических порошков.
| Модель | Мощность, кВт | Частота вращения, об/мин | Диаметр, мм | Габариты, мм | |
|---|---|---|---|---|---|
| DZ-600 | 0,18 | 1450 | Ø580 | 1000 × 600 × 550 | |
| DZ-800 | 0,25 | 1450 | Ø780 | 1100 × 800 × 600 | |
| DZ-1000 | 0,55 | 1450 | Ø960 | 1280 × 1000 × 700 | |
| DZ-1200 | 0,75 | 1450 | Ø1160 | 1550 × 1200 × 750 | |
| DZ-1500 | 1,5 | 1450 | Ø1460 | 1850 × 1500 × 900 |

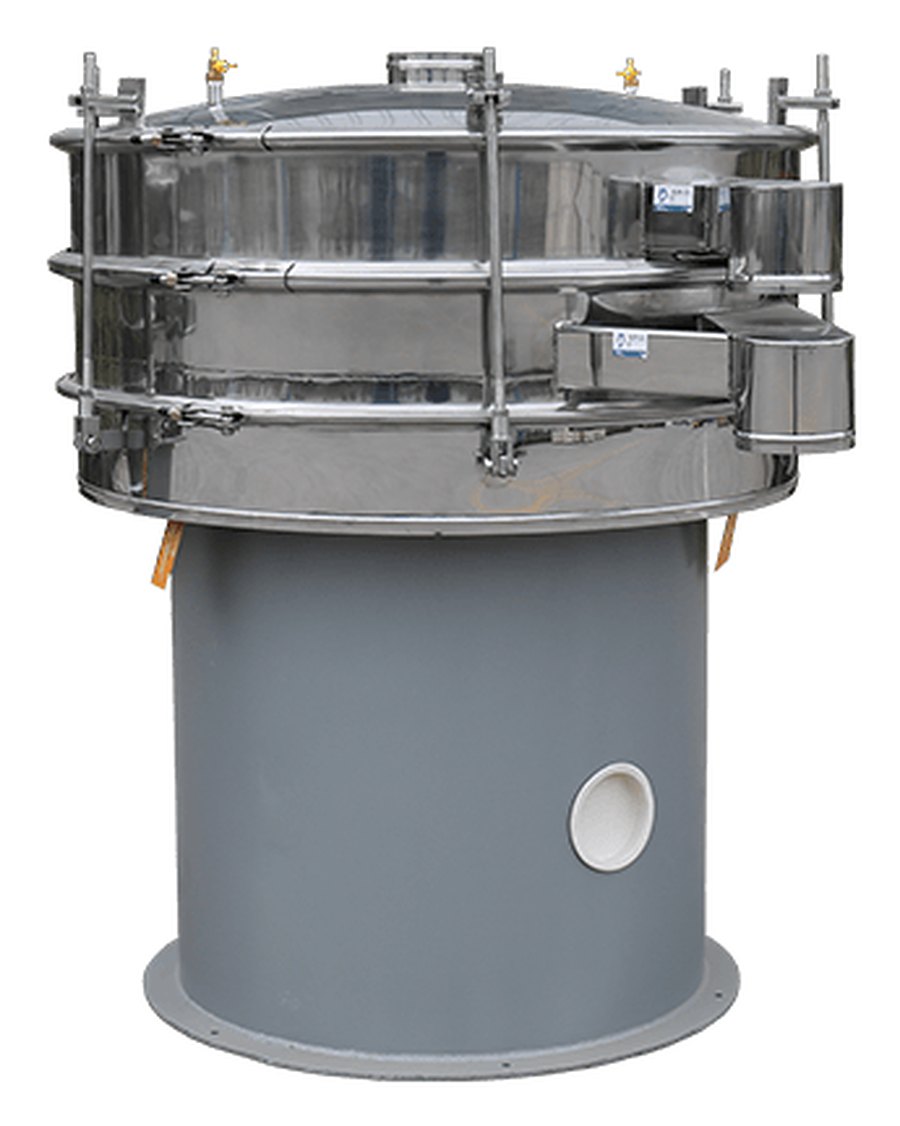

KVQMГерметичное круглое сито
Модульное круглое сито с мягким уплотнением без жёсткого трения: герметичность до 2000 Па. Двигатель можно взять во взрывозащищённом исполнении. Заводу можно заказать редукционный клапан, смотровое окно и вертикальную защиту под условия площадки; маркировку и документы на двигатель подтверждаем под заказ.
| Модель | Диаметр, мм | Площадь просеивания, м² | Сетка, меш | Ярусов | Вибромотор, кВт | Взрывозащищённый двигатель, кВт | |
|---|---|---|---|---|---|---|---|
| KVQM-600 | Ø560 | 0,23 | 2–500 | 1–4 | 0,25 | 0,75 | |
| KVQM-800 | Ø760 | 0,42 | 2–500 | 1–4 | 0,55 | 1,1 | |
| KVQM-1000 | Ø930 | 0,64 | 2–500 | 1–4 | 1,1 | 1,5 | |
| KVQM-1200 | Ø1130 | 0,95 | 2–500 | 1–4 | 1,1 | 1,5 | |
| KVQM-1500 | Ø1430 | 1,61 | 2–500 | 1–4 | 1,5 | 2,2 |
Ex-S49Взрывозащищённое круглое вибросито
Вибросито для горючих и взрывоопасных материалов: древесной муки, кукурузного крахмала, сухого молока, сахара, лекарственных порошков и сырья для литиевых батарей. Борется с тремя причинами возгорания: накоплением пыли, статическим разрядом и искрой от двигателя. Размеры совпадают с обычной серией S49, маркировку Ex и документы подтверждаем под заказ.
| Позиция | Размеры | |
|---|---|---|
| Взрывозащищённое вибросито | как у серии S49, по запросу |

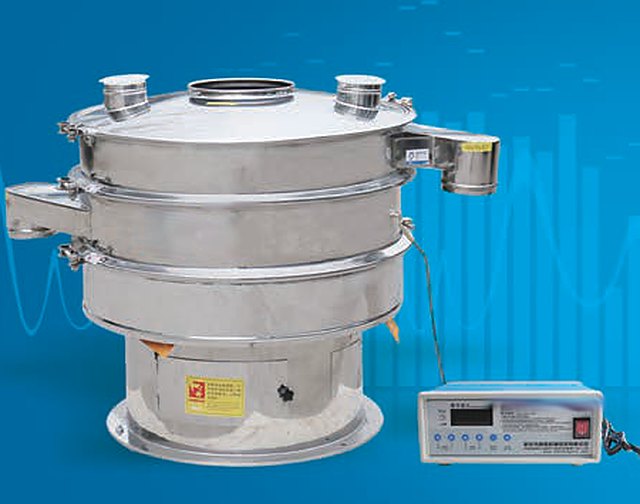

S49-ACУльтразвуковое круглое вибросито

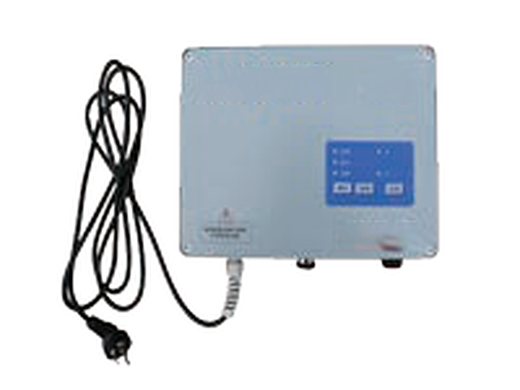

Ультразвуковой преобразователь подаёт на сетку высокочастотную механическую волну 30–38 кГц от сети 220 В, 50 Гц или 110 В, 60 Гц. Сетка не забивается, и обычное сито начинает просеивать тончайшие порошки. Берут, когда нужна точная и чистая фракция дорогого мелкого продукта. В таблице габариты по чертежу: А, B, C, D, E, H, I и высота с одним, двумя и тремя ярусами.
| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | H, мм | I, мм | Высота, 1 ярус, мм | Высота, 2 яруса, мм | Высота, 3 яруса, мм | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| S49-AC600 | 530 | 430 | 246 | 600 | 100 | SR427 | 415 | 785 | 910 | 1040 | |
| S49-AC800 | 680 | 580 | 246 | 800 | 150 | SR560 | 485 | 855 | 1005 | 1155 | |
| S49-AC1000 | 800 | 700 | 246 | 1000 | 150 | SR645 | 480 | 865 | 1015 | 1165 | |
| S49-AC1200 | 975 | 855 | 400 | 1200 | 180 | SR747 | 550 | 1050 | 1225 | 1400 | |
| S49-AC1500 | 1190 | 1050 | 400 | 1500 | 180 | SR900 | 570 | 1090 | 1270 | 1440 | |
| S49-AC1800 | 1580 | 1440 | 400 | 1800 | 200 | SR1220 | 660 | 1230 | 1400 | 1570 | |
| S49-AC2000 | 1780 | 1640 | 400 | 2000 | 200 | SR1315 | 660 | 1280 | 1445 | 1615 |

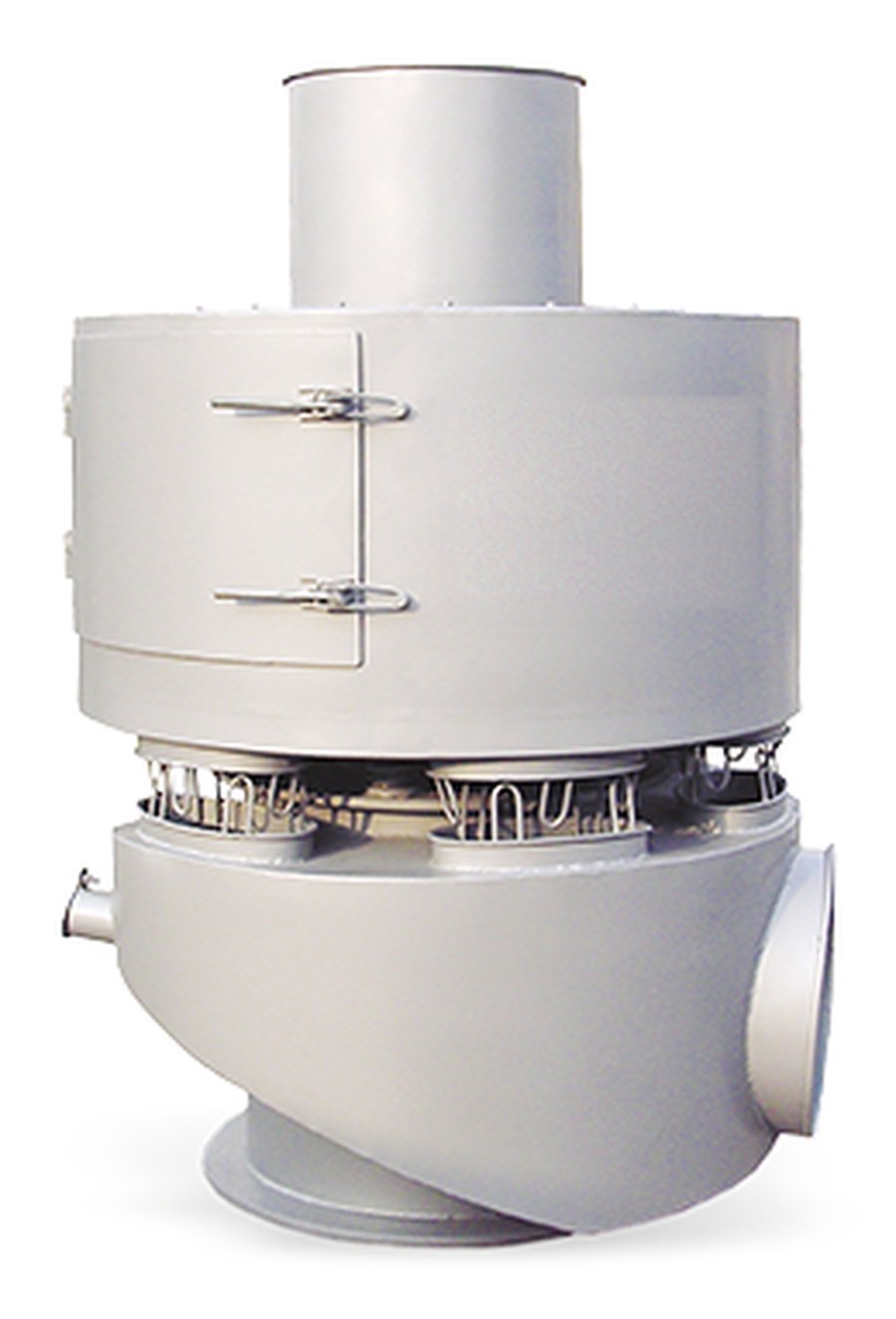

WSВоздушно-струйное сито с горизонтальным валом
Сито с вращающейся клеткой работает в полуциркуляционном режиме с разрежением, пыли снаружи нет. Заявлена тонкость 80–600 меш без смешения фракций, выход в 5–10 раз выше, чем у обычного вибросита, а эффективность просеивания 95 процентов и выше. Подходит для оксидов, пигментов, красок, пластиковых порошков и порошков для батарей.
| Модель | Расход воздуха, м³/ч | Сетка, меш | Крупность подачи, меш | Мощность, кВт | Частота вращения вала, об/мин | Диаметр клетки, мм | Длина клетки, мм | |
|---|---|---|---|---|---|---|---|---|
| WS-600 | 240–1100 | 80–600 | ≤ 40 | 3 | 420 | Ø606 | 380 | |
| WS-1000 | 200–2500 | 80–600 | ≤ 40 | 5,5 / 7,5 | 960 | Ø1006 | 730 | |
| WS-1600 | 500–2600 | 80–600 | ≤ 40 | 11 / 15 | 970 | Ø1500 | 2335 | |
| WS-1800 | 720–7200 | 80–600 | ≤ 40 | 22 | 650 | Ø1800 | 1802 |

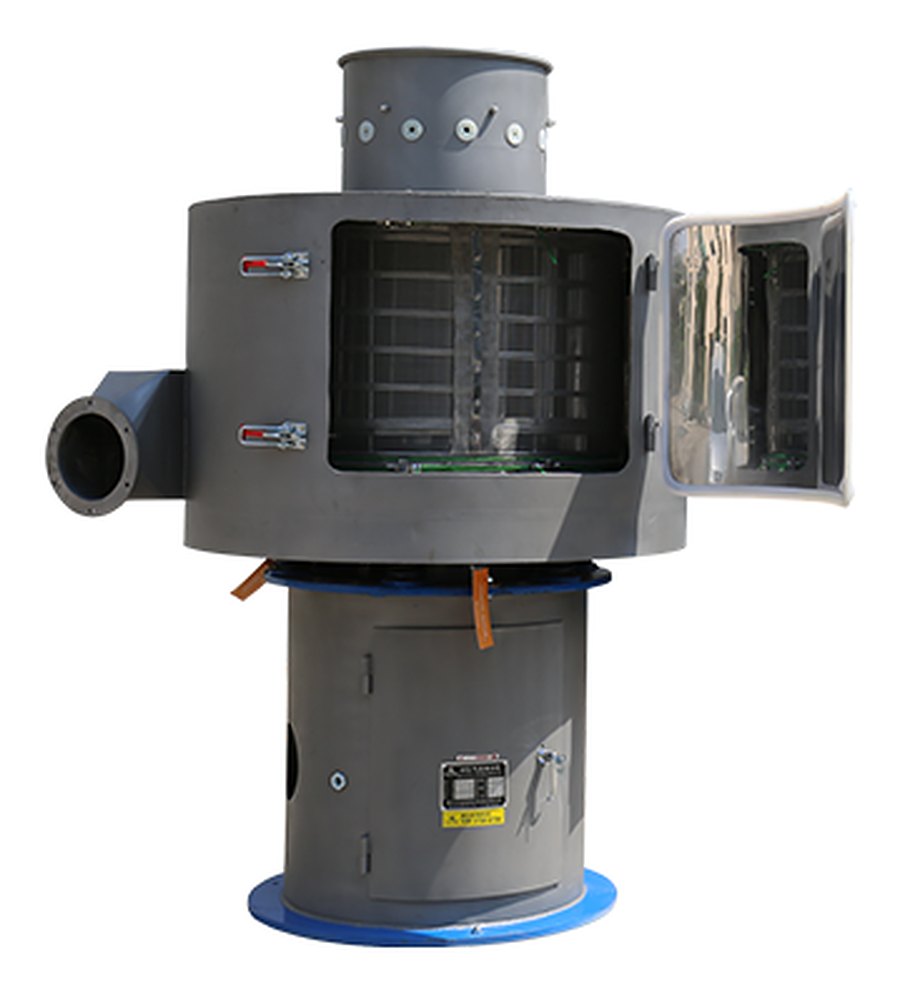

WS (верт.)Воздушно-струйное сито с вертикальным валом
Тот же принцип, что у горизонтальной серии, но клетка стоит вертикально: компактнее по площади и не несёт нагрузки, поэтому долго служит. Работает с мельницами и воздуховодами, тонкость 80–600 меш, шум и расход энергии низкие, непрерывная работа.
| Модель | Расход воздуха, м³/ч | Сетка, меш | Крупность подачи, меш | Мощность, кВт | Частота вращения вала, об/мин | Диаметр клетки, мм | Длина клетки, мм | |
|---|---|---|---|---|---|---|---|---|
| WS-600V | 240–1100 | 80–600 | ≤ 40 | 3 | 1420 | Ø606 | 1380 | |
| WS-1000V | 200–2500 | 80–600 | ≤ 40 | 5,5 / 7,5 | 960 | Ø1006 | 1730 | |
| WS-1600V | 500–2600 | 80–600 | ≤ 40 | 11 / 15 | 970 | Ø1500 | 2335 | |
| WS-1800V | 720–7200 | 80–600 | ≤ 40 | 22 | 650 | Ø1800 | 1802 |
точная классификацияТамблерные ситаСито с круговым и радиальным ходом для хрупких и вязких материалов8 позиций · 1 серияСвернутьСмотреть модели
Материал на таком сите движется от центра к краю и не ломается, поэтому его берут для гранул, хлопьев и мелких кристаллов. Сетку очищают шариками, щёткой или ультразвуком.

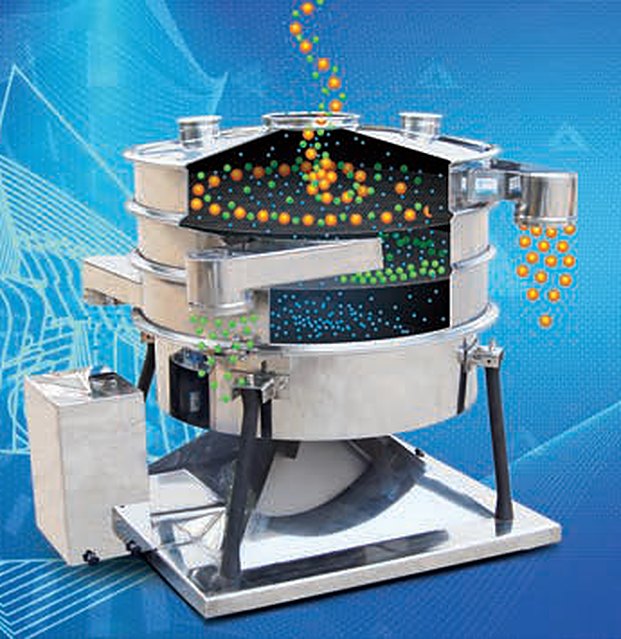

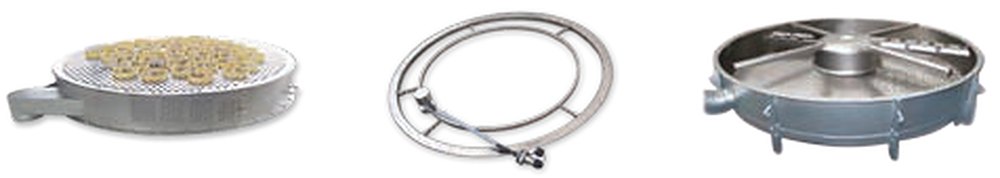

KVBDТамблерное сито
Материал движется по сетке от центра к краю и одновременно по кругу, поэтому сито подходит для сферических, цилиндрических, чешуйчатых и неправильных частиц, которые легко забивают сетку. В каталоге заявлена эффективность около 90 процентов на мелких и тонких продуктах. В каталоге указано до пяти ярусов и пять размеров фракции. Сетку чистят шариками, ультразвуком или вращающейся щёткой.
| Модель | Диаметр рабочей поверхности, мм | Площадь просеивания, м² | Угол наклона сита, ° | Ярусов | Мощность, кВт | |
|---|---|---|---|---|---|---|
| KVBD-600 | Ø560 | 0,23 | 0–10 | 1–5 | 0,75 | |
| KVBD-1000 | Ø930 | 0,64 | 0–10 | 1–5 | 1,1 | |
| KVBD-1200 | Ø1130 | 0,9 | 0–10 | 1–5 | 2,2 | |
| KVBD-1600 | Ø1530 | 1,7 | 0–10 | 1–5 | 4 | |
| KVBD-2000 | Ø1920 | 2,13 | 0–10 | 1–5 | 5,5 | |
| KVBD-2400 | Ø2300 | 4,15 | 0–10 | 1–5 | 5,5 | |
| KVBD-2600 | Ø2530 | 4,9 | 0–10 | 1–5 | 5,5 | |
| KVBD-3200 | Ø2930 | 6,74 | 0–10 | 1–5 | 11 |
чистая подачаКонтрольные сита и станции разгрузкиСито на выходе линии и станции вскрытия мешков без пыли16 позиций · 4 серииСвернутьСмотреть модели
Контрольное сито ставят перед фасовкой или после смешивания: оно ловит комки и посторонние предметы. Станции разгрузки вскрывают мешки и биг-бэги в вытяжном шкафу, а материал сразу идёт через сито.

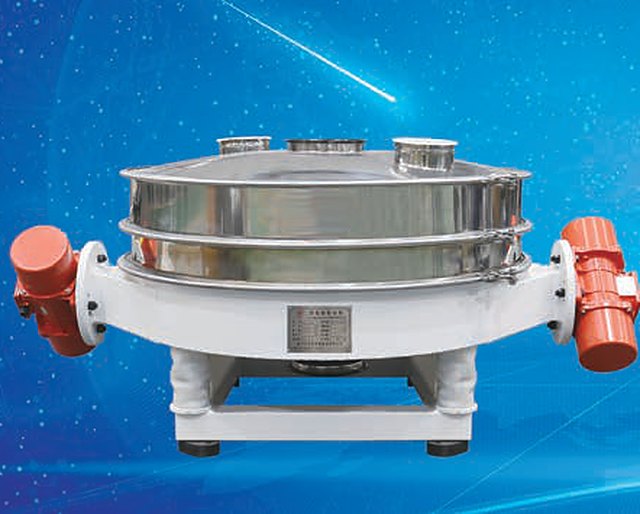

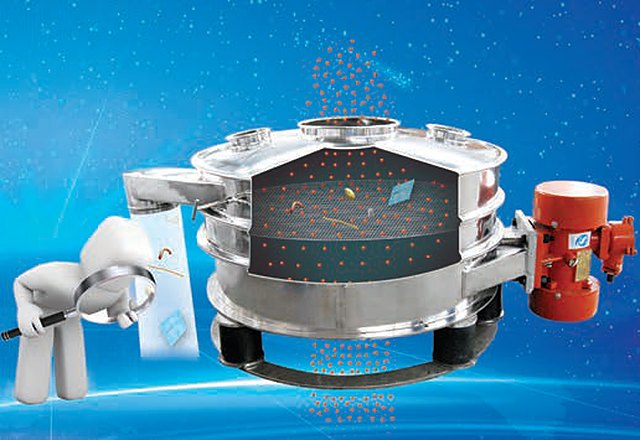

SZSКонтрольное (предохранительное) сито
Высокочастотный вибромотор раскачивает сито трёхмерно. Продукт проходит сетку в нижний бункер, а примеси сходят отдельно, и сито работает как контролёр качества на линии. Плоская схема передаёт усилие по прямой, вибромотор удобно обслуживать, а перед ситом можно поставить магнитный сепаратор для железа. Применяют для проверки сырья и готовой продукции перед упаковкой.
| Модель | Габариты, мм | Диаметр сита, мм | Частота вращения двигателя, об/мин | Мощность, кВт | |
|---|---|---|---|---|---|
| SZS-600 | 1100 × 800 × 560 | Ø560 | 1450 | 2 × 0,08 | |
| SZS-800 | 1350 × 1070 × 650 | Ø760 | 1450 | 2 × 0,15 | |
| SZS-1000 | 1650 × 1250 × 700 | Ø930 | 1450 | 2 × 0,25 | |
| SZS-1200 | 2000 × 1450 × 900 | Ø1130 | 1450 | 2 × 0,55 | |
| SZS-1500 | 2400 × 1800 × 1050 | Ø1430 | 1450 | 2 × 1,1 |

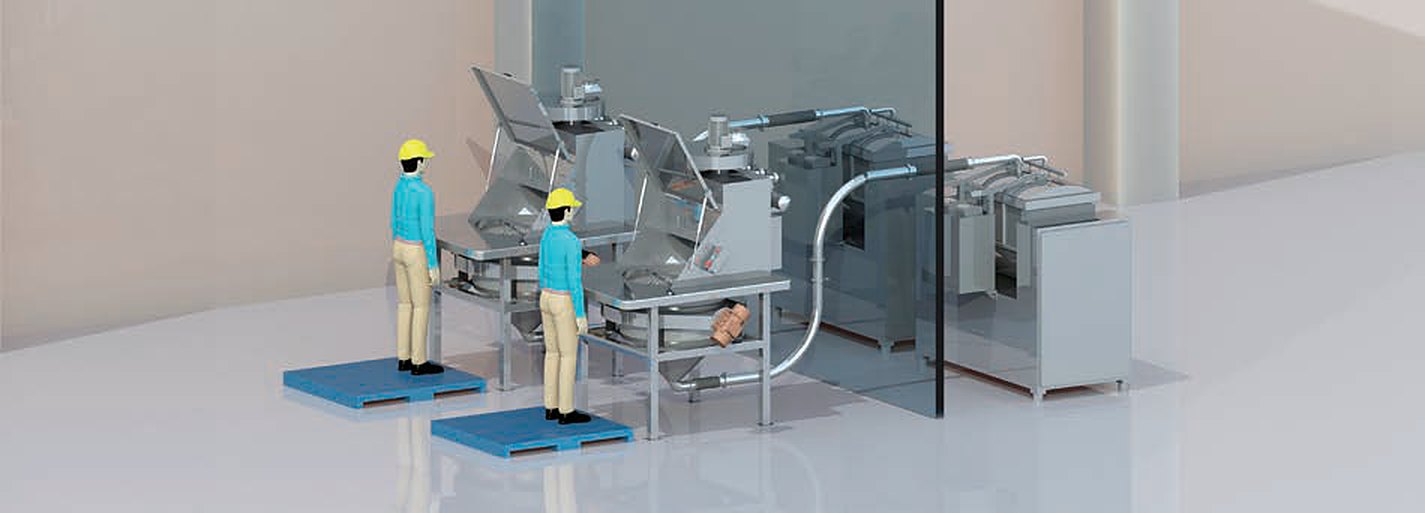

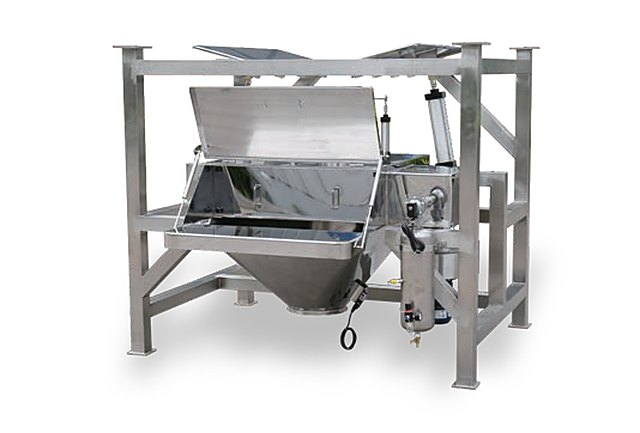

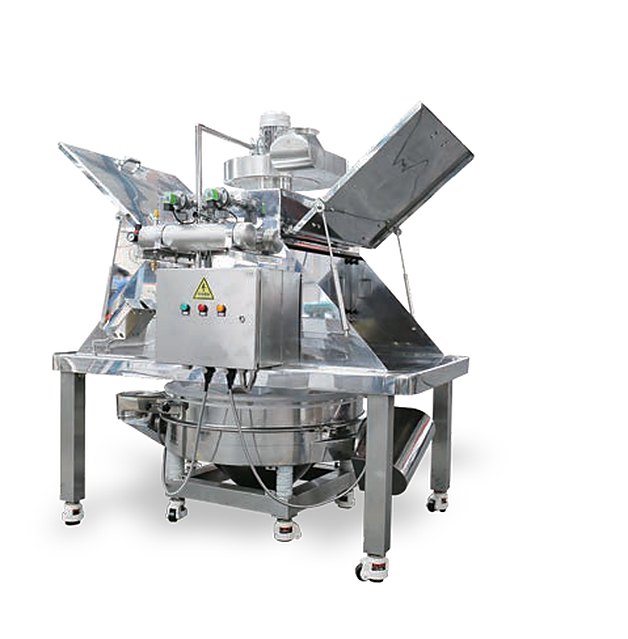

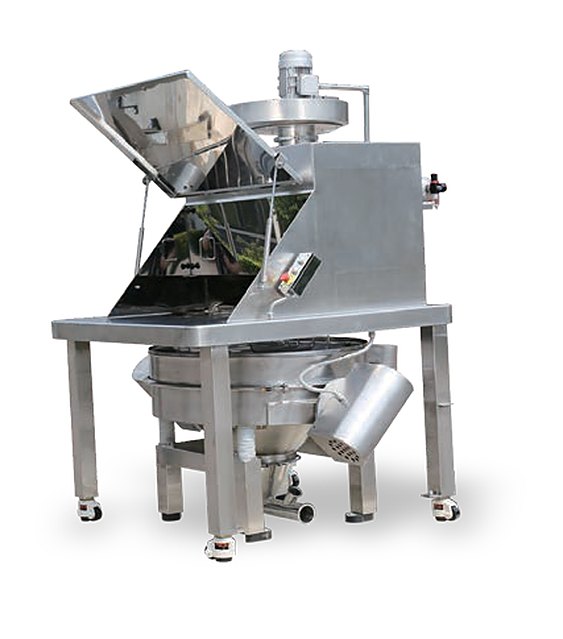

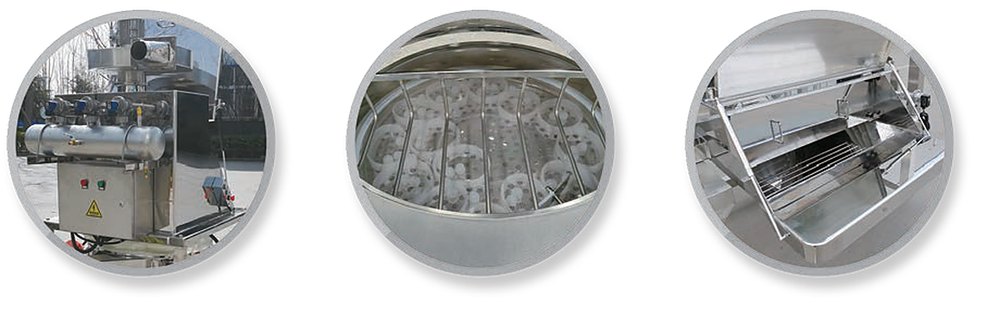

KVСтанции разгрузки мешков без пыли
Оператор вскрывает мешок или биг-бэг в закрытой станции, пыль забирает вытяжка, а материал сразу идёт через сито и не пропускает крупные частицы и посторонние предметы. Станции ставят на пищевых, фармацевтических и химических производствах, особенно для плохо текучих порошков, которые трудно подать и просеять сразу. К станции можно добавить дробилку или другую просеивающую ступень, а по запросу обсуждаем взрывозащищённое исполнение. Единицы расхода и давления воздуха в каталоге не указаны, их подтверждаем при расчёте.
| Модель | Ярусов | Площадь рабочей поверхности, м² | Сетка | Мощность, кВт | Частота вращения двигателя, об/мин | Динамическая нагрузка, Н | Статическая нагрузка, Н | Возбуждающая сила, кН | Двойная амплитуда, мм | Вентилятор, об/мин | Расход воздуха | Давление воздуха | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KV-800 | 1 | 0,45 | тканая | 2 × 0,15 | 1460 | 500 | 1500 | 4 × 2 | 3–4 | 2900 | 1550–997 | 1217–1641 | |
| KV-1000 | 1 | 0,68 | тканая | 2 × 0,25 | 1460 | 800 | 2500 | 5 × 2 | 3–5 | 2900 | 1550–997 | 1217–1641 | |
| Двухпостовая станция | — | — | — | — | — | — | — | — | — | — | — | — | |
| Станция для биг-бэгов | — | — | — | — | — | — | — | — | — | — | — | — |
BSZSВзрывозащищённое контрольное сито
Контрольное сито в герметичном корпусе для горючих порошков: плотное уплотнение, без пыли и протечек, мыть можно снаружи и внутри без «мёртвых» углов, как требуют пищевая и фармацевтическая отрасли. Сетку меняют за пять минут, шум около 70 дБ. Маркировку Ex и документы на двигатель подтверждаем под заказ.
| Модель | Площадь просеивания, м² | Диаметр, мм | Мощность, кВт | Высота, мм | |
|---|---|---|---|---|---|
| BSZS-600 | 0,23 | Ø560 | 0,25 | 528 | |
| BSZS-800 | 0,42 | Ø760 | 0,25 | 584 | |
| BSZS-1000 | 0,64 | Ø930 | 0,25 | 652 | |
| BSZS-1200 | 0,95 | Ø1130 | 0,55 | 852 | |
| BSZS-1500 | 1,61 | Ø1430 | 1,1 | 1016 |
BTLВзрывозащищённая станция разгрузки
Станция с взрывозащищёнными вентилятором и двигателем: пыль забирает циклонная вытяжка, а вибрация 25 Гц ускоряет просев. Корпус из нержавеющей стали толщиной 3–4 мм без углов, где остаётся продукт. Маркировку Ex и документы подтверждаем под заказ.
| Модель | Вентилятор | Мощность, кВт | Фильтры, шт × мм | Площадь фильтров, м² | Импульсных клапанов | |
|---|---|---|---|---|---|---|
| BTL-800 | B4-72-3.2A | 2,2 | 6 × Ø150 × 400 | 15 | 3 | |
| BTL-1000 | по запросу | по запросу | по запросу | по запросу | по запросу |

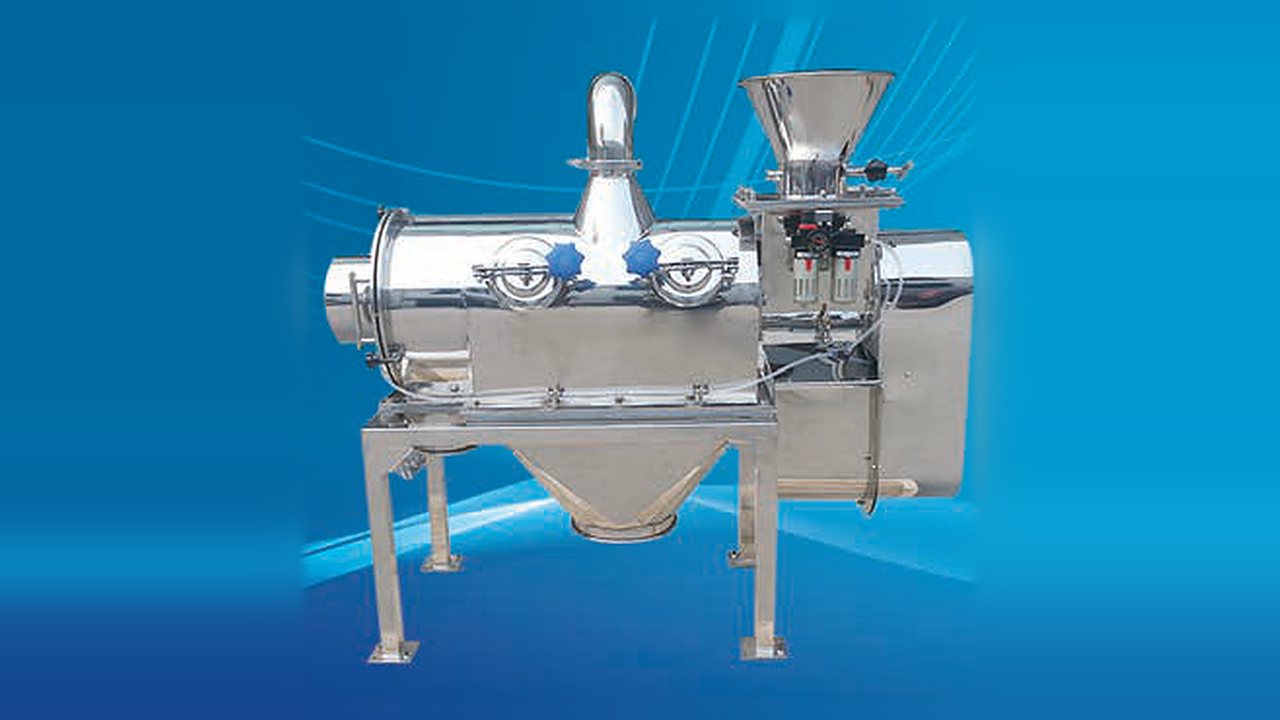

пневмотранспортЦентробежные просеивателиПросеивание в закрытой линии и в системе подачи12 позиций · 4 серииСвернутьСмотреть модели
Просеиватель с вращающимся ротором встраивают в пневмотранспорт: сыпучее вещество проходит через сетку, а крупные включения уходят в отдельный патрубок. Сетка очищается потоком воздуха.

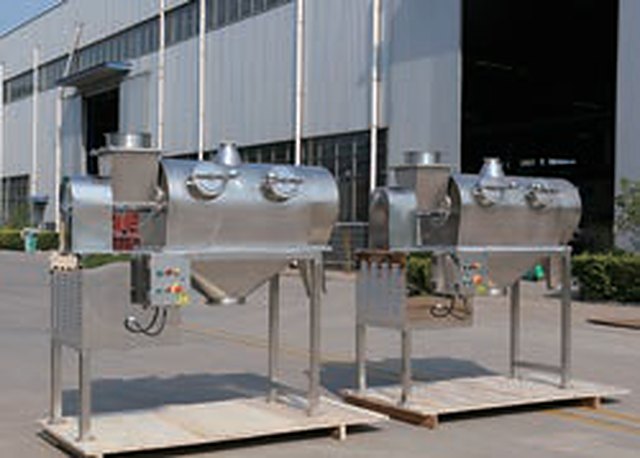

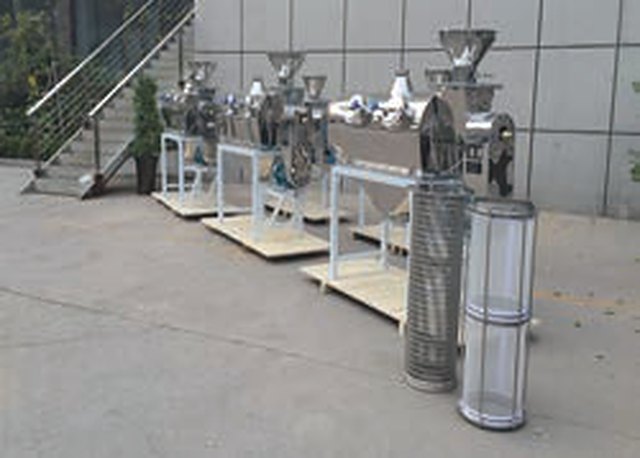

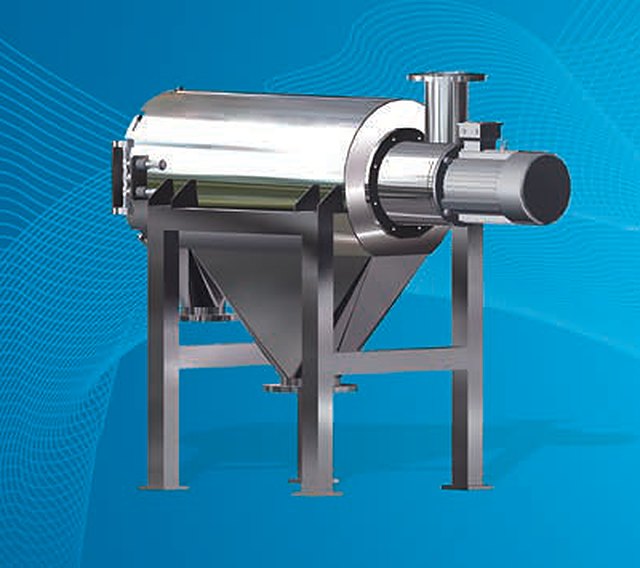

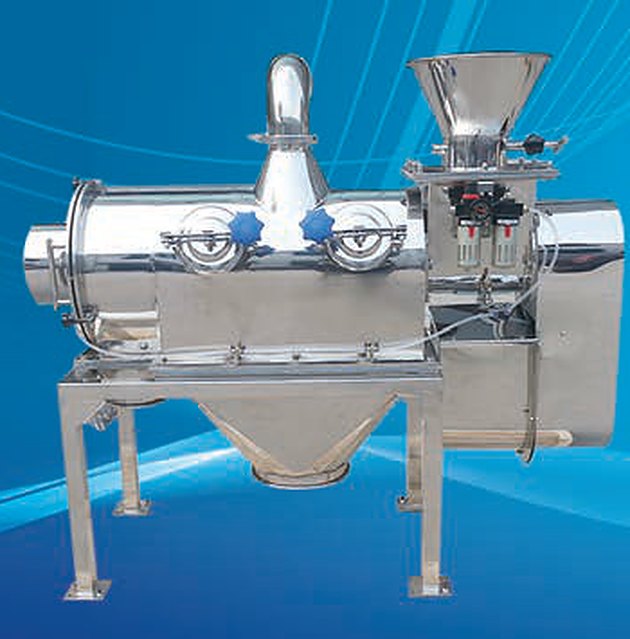

QLSPЦентробежный просеиватель
Материал подаётся шнеком в быстро вращающийся ротор, тонкая фракция проходит через сетку, а остаток выходит в конце вала. Просеиватель подходит для очень тонких, лёгких и липких порошков: косметики, порошков восточной медицины, солодового декстрина, слюды, пигментов. Он тихий, герметичный, пригоден для систем с избыточным и пониженным давлением и работает непрерывно. Сетку очищает циклон, а подшипники внешние, шарового типа.
| Модель | Материал корпуса | Тонкость просеивания | |
|---|---|---|---|
| QLSP18-65 | Q235A или SUS304 | до 500 меш | |
| QLSP30-80 | Q235A или SUS304 | до 500 меш | |
| QLSP30-100 | Q235A или SUS304 | до 500 меш | |
| Просеиватель с избыточным давлением | — | свободно текучие порошки |
QLSЦентробежные просеиватели других исполнений
Варианты центробежного просеивателя с разной клеткой и приводом: вертикальное, с зубьями, с воздушным обдувом. Работают с порошками от 5 до 500 меш, тихо и без пыли. Материал корпуса и сетки, как у серии QLSP, подтверждаем при расчёте.
| Модель | Производительность | Диаметр клетки, мм | Длина клетки, мм | Площадь сетки, м² | Частота вращения вала, об/мин | Мощность, кВт | |
|---|---|---|---|---|---|---|---|
| QLSX30-80 | 5000 кг/ч | 300 | 800 | 0,75 | 820–980 | 4 | |
| QLSS20-65 | 3500 кг/ч | 200 | 650 | 0,4 | 1450 | 2,2 | |
| QLSZ20-65 | 3500 кг/ч | 200 | 650 | 0,4 | 1450 | 2,2 | |
| QLSZ40-90 | 5000 кг/ч | 400 | 900 | 1,1 | 960 | 5,5 | |
| QLSL20-60 | 30 м³/ч | 200 | 600 | 0,37 | 960 | 1,5 |
BWSAВзрывозащищённый центробежный просеиватель
Центробежный просеиватель с пневмотранспортом сырья под горючие порошки: выход в 5–10 раз выше обычного вибросита, эффективность до 95 процентов, тонкость 80–530 меш. Маркировку Ex на двигатель и шкаф управления подтверждаем под заказ.
| Модель | Площадь клетки, м² | Мощность, кВт | Скорость ротора, об/мин | Давление воздуха, МПа | Расход воздуха, м³/мин | Масса, кг | Сетка, меш | |
|---|---|---|---|---|---|---|---|---|
| BWSA18-65 | 0,47 | 2,2 | 815–1109 | 0,2 | 0,1–0,2 | 250 | 2–500 | |
| BWSA30-100 | 0,85 | 4 | 824–982 | 0,2 | 0,1–0,2 | 420 | 2–500 |

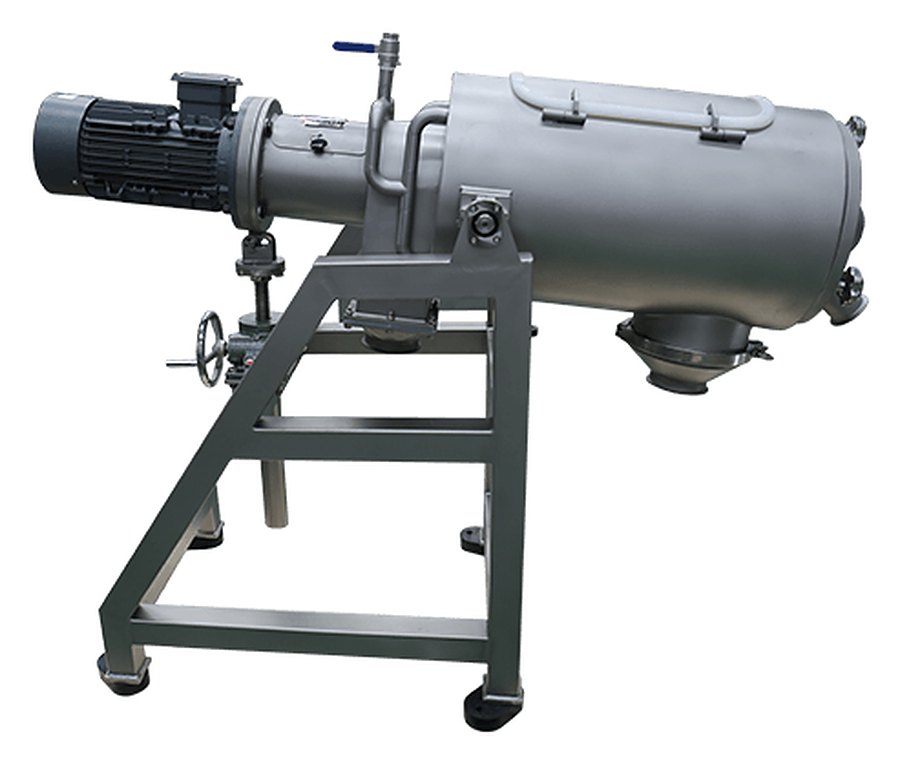

Твёрдое–жидкоеЦентробежное сито для отделения твёрдого от жидкого
Закрытое центробежное сито убирает жмых и растительные волокна из исходного сока или пульпы и снимает комки, которые получаются при смешивании порошков с жидкостью. Производительность до 10–100 м³ в час, ресурс фильтров по данным завода в 5–10 раз выше обычного.
| Позиция | Производительность, м³/ч | |
|---|---|---|
| Центробежное сито твёрдое–жидкое | 10–100 |

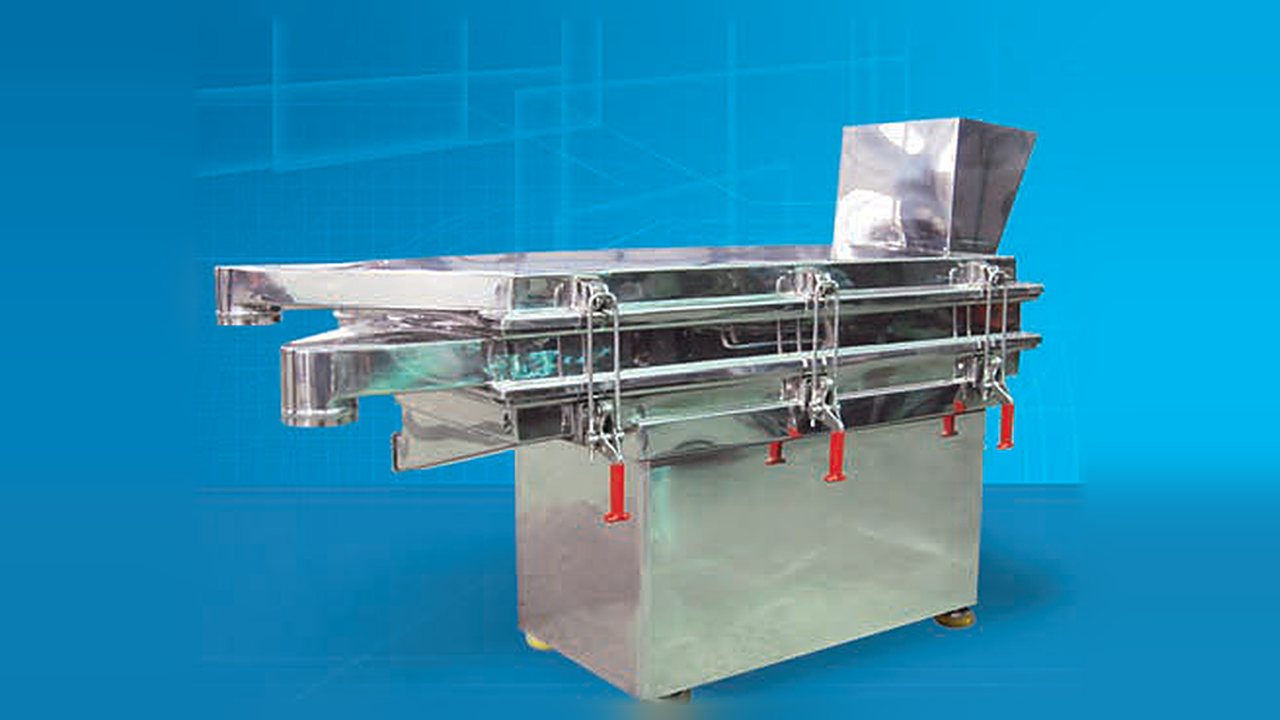

малые задачиСита для гранул, фильтрации и лабораторииТаблетки и капсулы, жидкие смеси, анализ крупности11 позиций · 3 серииСвернутьСмотреть модели
Три небольших семейства: сито для гранул и таблеток, фильтрующее сито на тележке для жидких смесей и лабораторные сита для анализа крупности.

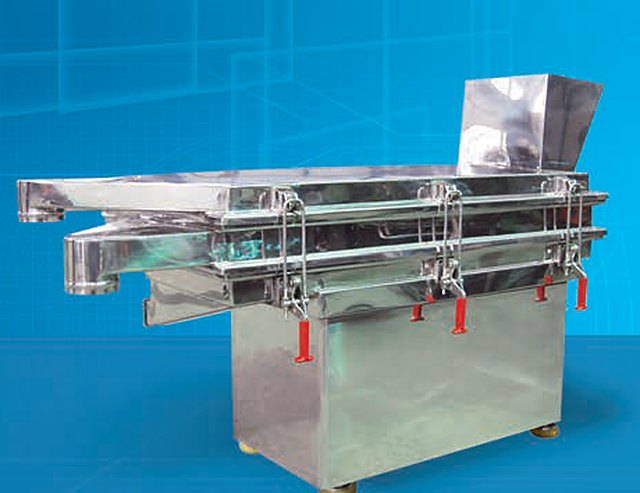

KVPСито для гранул и таблеток
Корпус вибрирует по почти круговой траектории от вала двигателя, гранулы катятся по сетке, мелкие проходят вниз, а крупные уходят сразу. Усилия распределены плавно, поэтому почти нет повреждений продукта, и даже влажные таблетки просеиваются так же. Конструкция закрытая, разгрузка автоматическая под круглосуточную линию, сетку подбирают под продукт. Применяют в фармацевтике, биопроизводстве и в пищевой отрасли для сублимированных продуктов, сухарей, кокосовой стружки, капсул.
| Модель | Размер, мм | Крупность материала, мм | Угол наклона сита, ° | Амплитуда, мм | Ярусов | Мощность, кВт | |
|---|---|---|---|---|---|---|---|
| KVP-616 | 670 × 1190 | 0,25–15 | 0–3 | 1–8 | 1–3 | 2 × 0,25 | |
| KVP-620 | 650 × 1830 | 0,25–15 | 0–3 | 1–8 | 1–3 | 2 × 0,4 | |
| KVP-820 | 800 × 1835 | 0,25–15 | 0–3 | 1–8 | 1–3 | 2 × 0,75 | |
| KVP-515 | 500 × 1500 | 0,25–15 | 0–7 | 1–8 | 1–3 | 2 × (0,15–0,25) | |
| KVP-520 | 500 × 2000 | 0,25–15 | 0–7 | 1–8 | 1–3 | 2 × (0,15–0,25) | |
| KVP-615 | 600 × 1500 | 0,25–15 | 0–7 | 1–8 | 1–3 | 2 × (0,15–0,25) | |
| KVP-825 | 800 × 2500 | 0,25–15 | 0–7 | 1–8 | 1–3 | 2 × (0,75–1,1) |

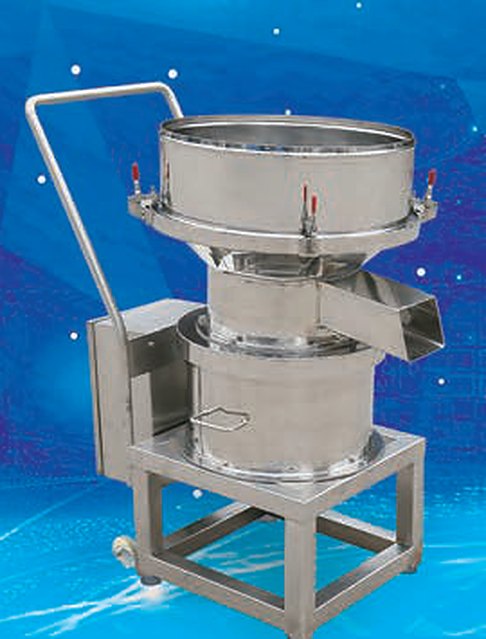

LSФильтрующее сито
Вибромотор раскачивает сито, а сама машина компактна и ходит на тележке. Подходит для фильтрации жидких смесей и суспензий на одном ярусе при небольшом количестве примесей, сетку меняют быстро, шум не больше 85 дБ. Просеивает до 400 меш, а применяют его в пищевой, фармацевтической, химической отраслях, в металлургии, абразивах, керамике, красках, алмазной и горной промышленности.
| Модель | Ярусов | Диаметр, мм | Размер частиц, мм | Шум, дБ | Амплитуда, мм | Напряжение, В | Частота вращения двигателя, об/мин | Мощность, кВт | |
|---|---|---|---|---|---|---|---|---|---|
| LS-450 | 1 | 450 | 0,038–5 | ≤ 85 | ≤ 5 | 380 | 1450 | 0,18 | |
| LS-550 | 1 | 550 | 0,038–5 | ≤ 85 | ≤ 5 | 380 | 1450 | 0,25 |

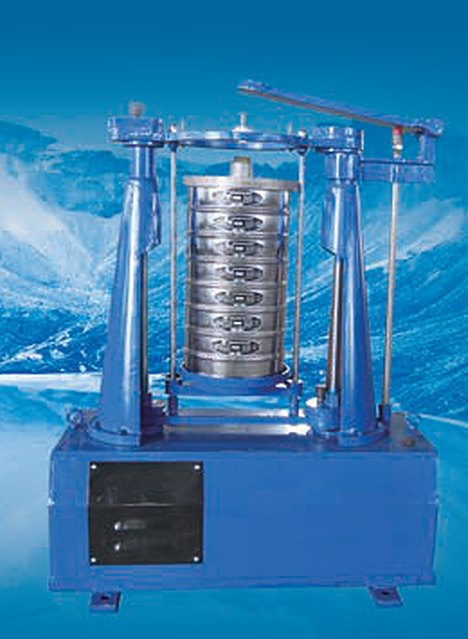

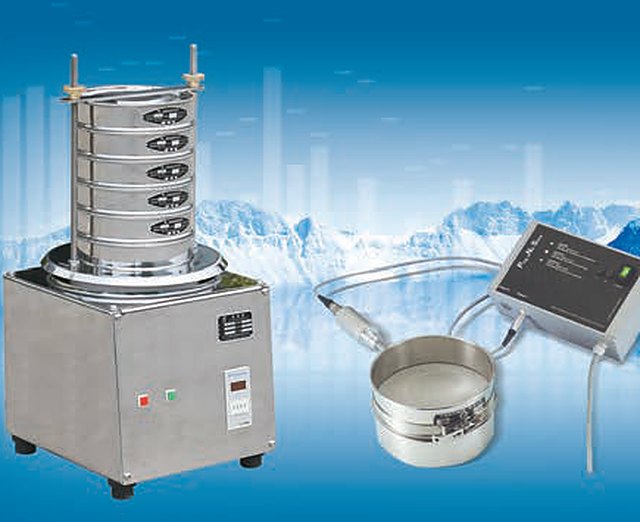

Лаб.Лабораторные сита
Лабораторные сита работают в университетах, исследовательских институтах и заводских лабораториях: определяют гранулометрический состав абразивов, геологических проб, металлов, фармацевтического сырья, химических продуктов и строительных материалов. Стандартное сито с электронным таймером: пять ярусов, диаметр 200 мм. Ударное сито: восемь ярусов, встряхивание и удары сменяют друг друга.
| Модель | Диаметр сита, мм | Ярусов | Мощность двигателя, кВт | Частота вращения, об/мин | Габариты, мм | Масса, кг | Режим | |
|---|---|---|---|---|---|---|---|---|
| Стандартное лабораторное сито | 200 | 5 | 0,18 | 1400 | 370 × 350 × 650 | — | вибрация 1400 колебаний в минуту, амплитуда 1–5 мм, усилие 3 кН, таймер 1–100 мин, уровень поддона ≤ 0,6 мм | |
| Ударное лабораторное сито | 200 | 8 | 0,37 | 1400 | 950 × 450 × 785 | 190 | встряхивание 290 ± 5, удары 110 ± 4 в минуту, высота удара 38 ± 6 мм, ход 25 мм, напряжение 380 В |

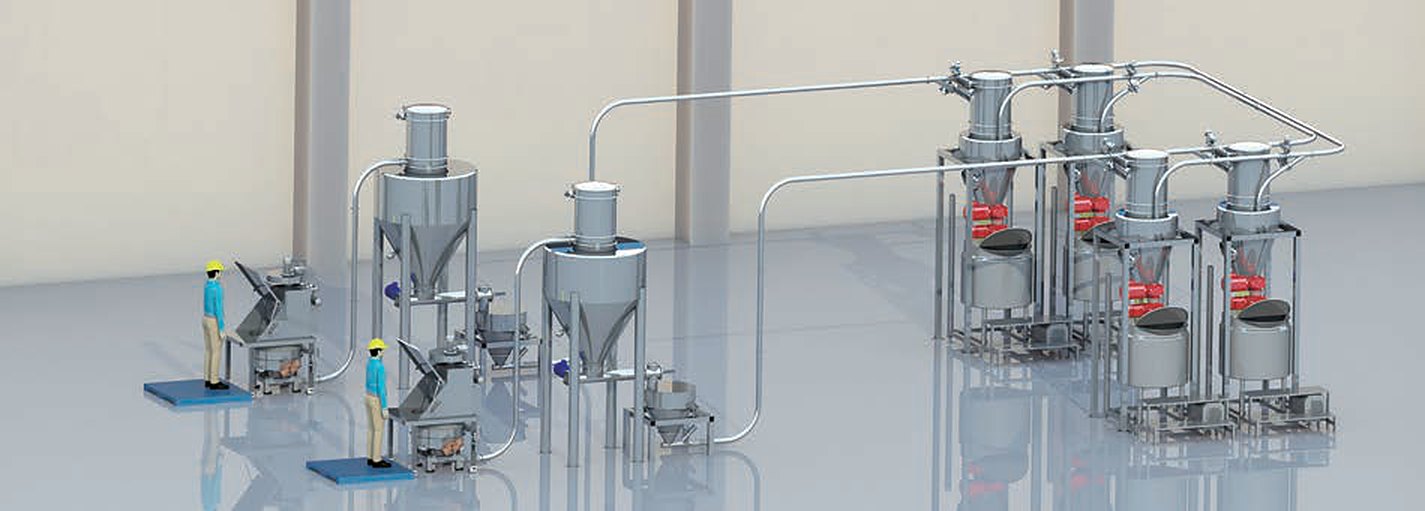

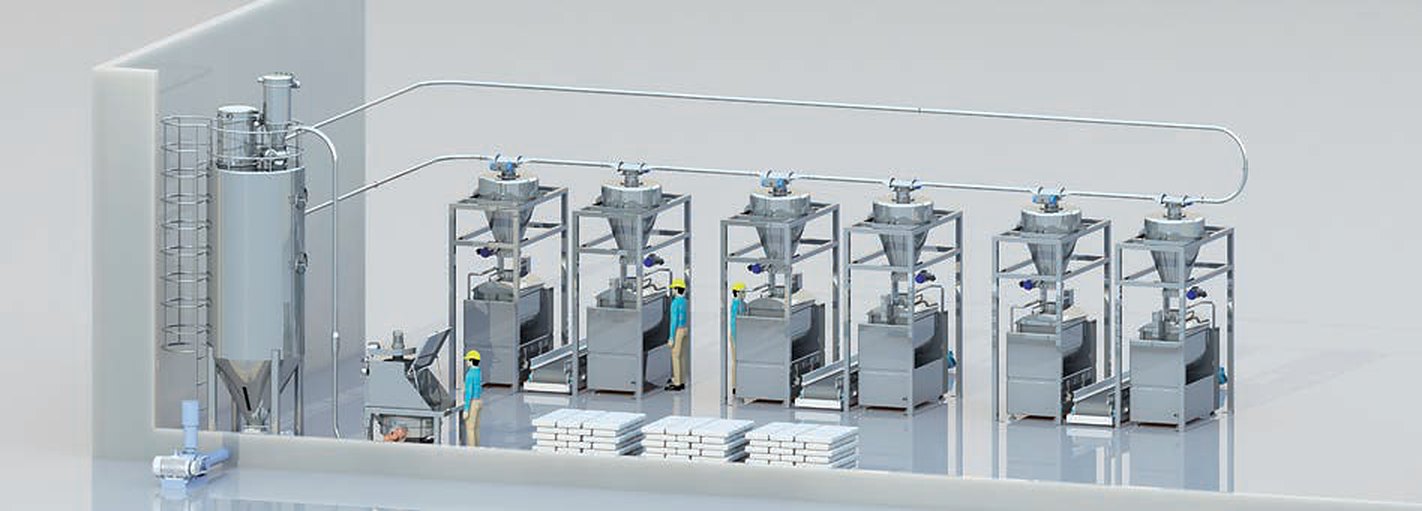

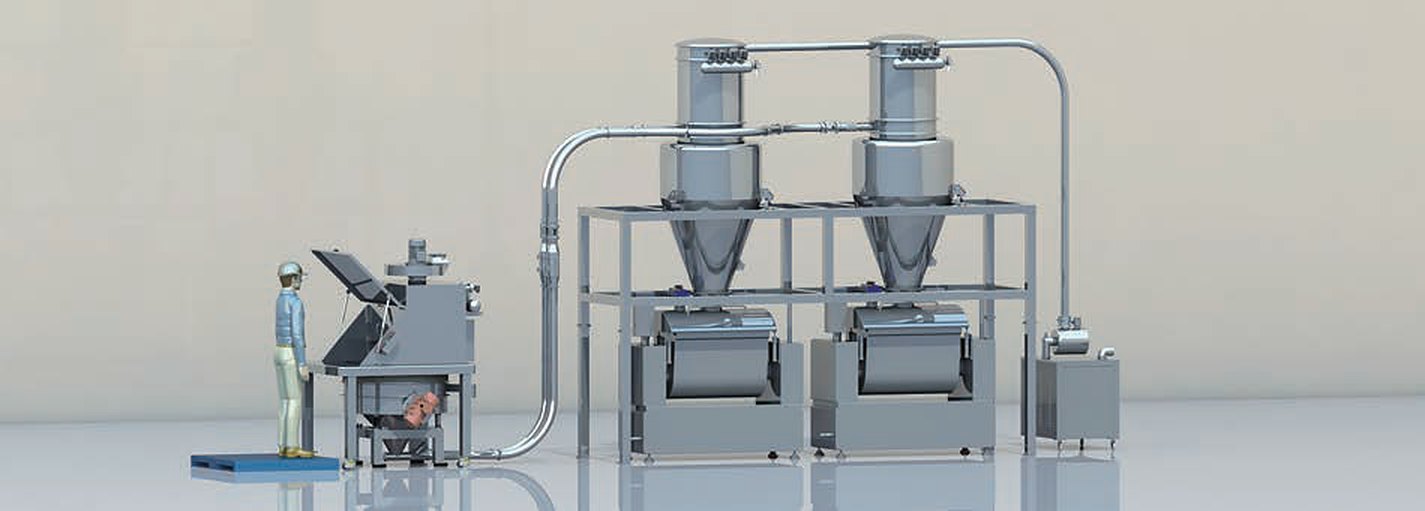

подача порошкаВакуумные конвейерыПодача порошка к ситу и в бункер без пыли24 позиции · 3 серииСвернутьСмотреть модели
Вакуумный конвейер всасывает порошок из ёмкости и подаёт его по трубе в бункер или к ситу. Работает от сжатого воздуха, вся линия закрыта, а фильтр продувается в каждом цикле.

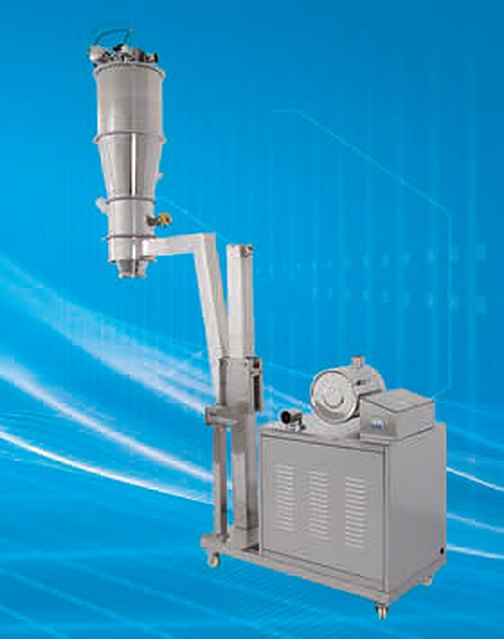

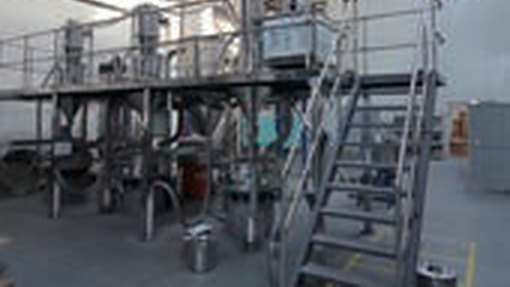

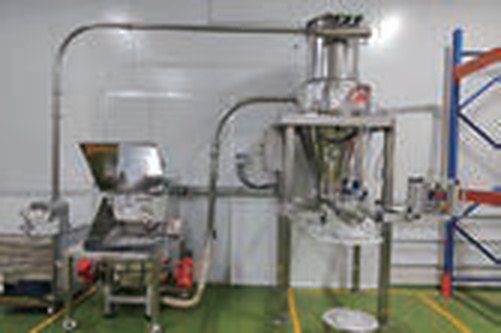

KVZKВакуумный конвейер
Вакуумный генератор создаёт разрежение, и конвейер втягивает порошок из ёмкости по всасывающей трубе в бункер. Воздух отделяется фильтром, время подачи задаётся, по окончании подачи пневмозатвор открывает дверцу, и материал уходит дальше. Обратная продувка стряхивает порошок с фильтра, и цикл начинается снова. Подходит для лекарств, пищи, химии, металлургии и стройматериалов, где нужна закрытая подача порошка. Пометки «одинарный», «двойной» и «тройной» стоят в каталоге рядом с мощностью, что именно они означают для конкретной модели, подтверждаем при расчёте.
| Модель | Мощность, кВт | Расход сжатого воздуха, л/мин | Давление воздуха, МПа | Производительность, кг/ч | Дальность подачи | |
|---|---|---|---|---|---|---|
| KVZK-290/1,5 | 1,5 | 8 | 0,4–0,6 | 200–400 | до 5 м | |
| KVZK-290/2,2 | 2,2 | 10 | 0,4–0,6 | 300–600 | до 5 м | |
| KVZK-290/3 | 3 | 10 | 0,4–0,6 | 400–1200 | до 5 м | |
| KVZK-420/5,5S | 5,5, одинарный | 12 | 0,4–0,6 | 800–2500 | до 5 м | |
| KVZK-420/5,5D | 5,5, двойной | 12 | 0,4–0,6 | 1000–3200 | до 5 м | |
| KVZK-600/7,5D | 7,5, двойной | 17 | 0,4–0,6 | 2000–4000 | до 5 м | |
| KVZK-600/7,5T | 7,5, тройной | 20 | 0,4–0,6 | 2000–6000 | до 10 м | |
| KVZK-600/11D | 11, двойной | 20 | 0,4–0,6 | 2000–6000 | до 20 м | |
| KVZK-600/11T | 11, тройной | 20 | 0,4–0,6 | 2000–6000 | до 30 м | |
| KVZK-600/15 | 15 | 20 | 0,4–0,6 | 2000–6000 | до 30 м | |
| KVZK-600/15T | 15, тройной | 20 | 0,4–0,6 | 2000–6000 | до 30 м | |
| KVZK-600/18,5 | 18,5 | 20 | 0,4–0,6 | 2000–6000 | до 30 м | |
| KVZK-600/18,5T | 18,5, тройной | 20 | 0,4–0,6 | 2000–6000 | до 30 м |
ZKSВакуумный конвейер ZKS
Вторая линейка вакуумных конвейеров: от 1,5 до 7,5 кВт на 400–6000 кг/ч, а для длинных трасс на 10 и 20 метров. Работает закрыто, порошок наружу не выходит, подходит для лекарств, пищи, химии, металлургии и стройматериалов.
| Модель | Мощность, кВт | Производительность, кг/ч | |
|---|---|---|---|
| ZKS-1 | 1,5 | 400 | |
| ZKS-2 | 2,2 | 600 | |
| ZKS-3 | 3 | 1200 | |
| ZKS-4 | 5,5 | 2500 | |
| ZKS-6 | 5,5 | 3200 | |
| ZKS-7 | 7,5 | 6000 | |
| ZKS-10-6 | 7,5 | 6000, трасса до 10 м | |
| ZKS-20-5 | 11 | 5000, трасса до 20 м |
BZKВзрывозащищённый вакуумный конвейер
Вакуумный конвейер для горючих порошков: закрытая подача, фильтр с импульсной продувкой, взрывозащищённое исполнение узлов. Маркировку Ex и документы подтверждаем под заказ.
| Модель | Мощность, кВт | Производительность, кг/ч | Фильтрующих элементов | Площадь фильтра, м² | Импульсов | |
|---|---|---|---|---|---|---|
| BZK-420-304 | 5,5–7,5 | 1000–2000 | 9 | 0,85 | 3 | |
| BZK-600-304 | 7,5–15 | 2000–4000 | 18 | 1,7 | 4 | |
| BZK-1000-304 | ≥ 11 | ≥ 4000 | 38 | 3,6 | 6 |
сыпучие материалыЛинейные грохотыДвухмоторный привод, прямой ход короба25 позиций · 3 серииСвернутьСмотреть модели
Два вибромотора вращаются навстречу друг другу, короб идёт по прямой, и материал подпрыгивает вдоль сетки. Мелкая фракция падает на нижний ярус, а крупная сходит в конце.
SZFЛинейный вибрационный грохот
Два мотора работают навстречу друг другу, материал на сетке подпрыгивает, мелкая фракция проходит на нижний ярус и уходит после череды прыжков. Короб закрыт, пыли и разлёта нет, грохот пригоден для круглосуточной линии, потребляет мало энергии и прост в обслуживании. На выходе получают несколько фракций.
| Модель | Номинальный размер, мм | Крупность материала, мм | Угол наклона, ° | Амплитуда, мм | Ярусов | Мощность, кВт | |
|---|---|---|---|---|---|---|---|
| SZF-520 | 500 × 2000 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (0,4–0,75) | |
| SZF-525 | 500 × 2500 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (0,75–1,1) | |
| SZF-530 | 500 × 3000 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (0,75–1,1) | |
| SZF-535 | 500 × 3500 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (0,75–1,1) | |
| SZF-1020 | 1000 × 2000 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (0,75–1,1) | |
| SZF-1025 | 1000 × 2500 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (1,1–1,5) | |
| SZF-1030 | 1000 × 3000 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (1,5–2,2) | |
| SZF-1035 | 1000 × 3500 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (1,5–2,2) | |
| SZF-1040 | 1000 × 4000 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (2,2–3,0) | |
| SZF-1225 | 1200 × 2500 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (1,5–2,2) | |
| SZF-1230 | 1200 × 3000 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (1,8–3) | |
| SZF-1235 | 1200 × 3500 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (2,2–3) | |
| SZF-1345 | 1300 × 4500 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (2,2–3) | |
| SZF-1530 | 1500 × 3000 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (2,2–3) | |
| SZF-1535 | 1500 × 3500 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × (2,2–3) | |
| SZF-1540 | 1500 × 4000 | 0,074–10 | 0–7 | 4–8 | 1–5 | 2 × 3 |
SZFPЛинейный прямолинейный грохот
Материал движется по сетке прыжками к выходу, на однослойной сетке получаются две фракции. Грохот работает без остановок на поточной линии, пыль оседает, разгрузка автоматическая. Подходит, когда надо убрать до десяти процентов крупного, когда у материала плохая текучесть и поток большой. Сетка крепится особым способом.
| Модель | Номинальный размер, мм | Крупность материала, мм | Угол наклона, ° | Амплитуда, мм | Ярусов | Мощность, кВт | |
|---|---|---|---|---|---|---|---|
| SZF-616P | 600 × 1600 | 0–10 | 0–7 | 4–8 | 1 | 2 × (0,4–0,75) | |
| SZF-1020P | 1000 × 2000 | 0–10 | 0–7 | 4–8 | 1 | 2 × (0,75–1,1) | |
| SZF-1225P | 1200 × 2500 | 0–10 | 0–7 | 4–8 | 1 | 2 × (1,1–1,5) | |
| SZF-1530P | 1500 × 3000 | 0–10 | 0–7 | 4–8 | 1 | 2 × (1,8–2,2) |
BSZFВзрывозащищённый линейный грохот
Линейный грохот в закрытом корпусе для кремниевых, пищевых и фармацевтических порошков, сахара, соли и крошки. Несколько ярусов, автоматическая разгрузка, без пыли и смешения фракций. Маркировку Ex на двигатели и документы подтверждаем под заказ.
| Модель | Площадь просеивания, м² | Возбуждающая сила, кН | Напряжение, В | Мощность, кВт | Длина L1, мм | Ширина B1, мм | |
|---|---|---|---|---|---|---|---|
| BSZF-525 | 1,25 | 10 | 380 | 0,75 × 2 | 1900 | 900 | |
| BSZF-1025 | 2,5 | 20 | 380 | 1,5 × 2 | 1800 | 1450 | |
| BSZF-1030 | 3,0 | 30 | 380 | 2,2 × 2 | 2207 | 1155 | |
| BSZF-1040 | 4,0 | по запросу | по запросу | по запросу | 3050 | 1155 | |
| BSZF-1235 | 4,2 | по запросу | по запросу | по запросу | 2486 | 1600 |
высокая производительностьКачающиеся и вероятностные грохотыКвадратные качающиеся и вероятностные грохоты GLS34 позиции · 4 серииСвернутьСмотреть модели
Квадратный качающийся грохот ведёт материал по плавной траектории и даёт большую площадь сетки в закрытом корпусе. Вероятностный грохот делит сыпучий материал на фракции, например песок, соль и сахар.
HXSКвадратный качающийся грохот
Сито ещё называют прямоугольным качающимся: оно точное, производительное и закрытое, сетка самоочищается и служит долго, а материал быстро расходится по полотну. Одна машина делится на две группы ярусов, один грохот работает на несколько потоков. Работает без пыли и шума, сетки гибкие, поэтому обслуживание недорогое. Берут в химии, металлургии, для металлических и минеральных порошков, соли, сахара, абразивов, кормов.
| Модель | Размер сита, м | Угол наклона, ° | Ярусов | Мощность, кВт | Частота вращения, об/мин | Ход короба, мм | |
|---|---|---|---|---|---|---|---|
| HXS-1536 | 1,5 × 3,6 | 5,43 ± 3 | 1–10 | 5,5 | 180–260 | 25–60 | |
| HXS-1836 | 1,8 × 3,5 | 5,43 ± 3 | 1–10 | 5,5 | 180–260 | 25–60 | |
| HXS-2036 | 2,0 × 3,6 | 5,43 ± 3 | 1–10 | 7,5 | 180–260 | 25–60 | |
| HXS-2040 | 2,0 × 4,0 | 5,43 ± 3 | 1–10 | 7,5 | 180–260 | 25–60 |
GLSВероятностный грохот
Короб движется по прямой, а сочетание теории вероятности с практикой делит материал на фракции на нескольких наклонных ярусах. Грохот применяют в производстве сухих строительных смесей и для природного песка, перлита и минерального порошка, для классификации гранулированного сахара, сырой и пищевой соли. Подходит для сыпучих материалов с размером частиц 0,5–10 мм и насыпной плотностью выше 0,8.
| Модель | Крупность материала, мм | Мощность, кВт | Мотор | Угол наклона, ° | Амплитуда, мм | Ярусов | |
|---|---|---|---|---|---|---|---|
| GLS-0615 | ≤ 50 | 0,55 × 2 | YZO8-6 | 15–30 | 5–8 | 2–5 | |
| GLS-0820 | ≤ 50 | 0,75 × 2 | YZO10-6 | 15–30 | 5–8 | 2–5 | |
| GLS-1018 | ≤ 50 | 1,1 × 2 | YZO16-6 | 15–30 | 5–8 | 2–5 | |
| GLS-1020 | 0,6–25 | 1,8 × 2 | YZO 25-6 | 22–38 | 6–8 | 2–5 | |
| GLS-1225 | 0,6–25 | 2,2 × 2 | YZO 30-6 | 22–38 | 6–8 | 2–4 | |
| GLS-1230 | 0,6–25 | 3,0 × 2 | YZO 40-6 | 22–38 | 6–8 | 2–4 | |
| GLS-1530 | ≤ 50 | 3,0 × 2 | YZO40-6 | 15–30 | 5–8 | 2–5 | |
| GLS-1536 | 0,6–25 | 3,7 × 2 | YZO 50-6 | 22–38 | 6–8 | 2–4 | |
| GLS-1830 | ≤ 50 | 3,7 × 2 | YZO50-6 | 15–30 | 5–8 | 2–5 | |
| GLS-1836 | 0,6–25 | 3,7 × 2 | YZO 50-6 | 22–38 | 6–8 | 2–4 | |
| GLS-2030 | ≤ 50 | 3,7 × 2 | YZO50-6 | 15–30 | 5–8 | 2–5 | |
| GLS-2040 | 0,6–25 | 7,5 × 2 | VB 100756-W | 22–38 | 6–8 | 2–4 | |
| GLS-2442 | 0,6–25 | 6,0 × 2 | VBCB 75606-W | 22–38 | 6–8 | 2–4 |
HXS-FПлоский качающийся грохот
Грохот с малоугловым круговым ходом аккуратно обращается с хрупкими материалами и даёт высокую точность отсева. Сетку чистят качающиеся шарики, она не забивается. Корпус закрытый, пыли мало, исполнение можно подогнать под технологию.
| Модель | Размер сита, мм | Ярусов | Крупность подачи, мм | Амплитуда, мм | Частота, об/мин | Мощность, кВт | |
|---|---|---|---|---|---|---|---|
| HXS-1224F | 1200 × 2400 | 1–3 | ≤ 15 | 75–90 | 1450 | 5,5 | |
| HXS-1236F | 1236 × 3600 | 1–3 | ≤ 15 | 75–90 | 1450 | 5,5 | |
| HXS-1530F | 1500 × 3000 | 1–3 | ≤ 15 | 75–90 | 1450 | 5,5 | |
| HXS-1536F | 1500 × 3600 | 1–3 | ≤ 15 | 75–90 | 750 | 5,5 | |
| HXS-1836F | 1800 × 3600 | 1–3 | ≤ 20 | 75–90 | 1450 | 7,5 | |
| HXS-1840F | 1800 × 4000 | 1–3 | ≤ 20 | 75–90 | 1450 | 7,5 | |
| HXS-2040F | 2000 × 4000 | 1–3 | ≤ 20 | 75–90 | 1450 | 11 |
DCBЗакрытый вероятностный грохот DCB
Грохот в закрытом корпусе без пыли: DCB — одно полотно на несколько ярусов, 2FCB — сдвоенный. Два или четыре вибромотора, угол сита 22–38 градусов, размер ячейки 0,6–25 мм.
| Модель | Размер ячейки, мм | Мощность, кВт | Мотор | Угол наклона, ° | Двойная амплитуда, мм | Ярусов | |
|---|---|---|---|---|---|---|---|
| DCB-1640 | 0,6–25 | 2,9 × 2 | MVE 6500/1 | 22–38 | 6–8 | 2–5 | |
| DCB-1840 | 0,6–25 | 2,9 × 2 | MVE 6500/1 | 22–38 | 6–8 | 2–5 | |
| DCB-2050 | 0,6–25 | 6,8 × 2 | MVE 11400/1 | 22–38 | 6–8 | 2–5 | |
| DCB-2256 | 0,6–25 | 9,0 × 2 | MVE 14800/1 | 22–38 | 6–8 | 2–5 | |
| DCB-2565 | 0,6–25 | 7,5 × 4 | MVE 13000/1 | 22–38 | 6–8 | 2–5 | |
| 2FCB-1640 | 0,6–25 | 5,0 × 2 | MVE 9000/1 | 22–38 | 6–8 | (1–2) × 2 | |
| 2FCB-1840 | 0,6–25 | 5,0 × 2 | MVE 9000/1 | 22–38 | 6–8 | (1–2) × 2 | |
| 2FCB-2050 | 0,6–25 | 6,8 × 2 | MVE 11400/1 | 22–38 | 6–8 | (1–2) × 2 | |
| 2FCB-2256 | 0,6–25 | 9,0 × 2 | MVE 14800/1 | 22–38 | 6–8 | (1–2) × 2 | |
| 2FCB-2565 | 0,6–25 | 7,5 × 4 | MVE 13000/1 | 22–38 | 6–8 | (1–2) × 2 |
песок и шламОбезвоживающие грохотыМокрый песок, шламы, хвосты обогащения14 позиций · 2 серииСвернутьСмотреть модели
Грохот с двумя вибраторами, работающими навстречу друг другу, обезвоживает мытый песок и шламы и отделяет частицы крупнее 0,15 мм. Есть версии с моторвибратором и с отдельным вибровозбудителем.
VDОбезвоживающий грохот
Двухэлектродная схема с самосинхронизацией: два вибратора вращаются навстречу друг другу через муфты, их центробежные силы складываются вдоль одного направления и гасятся поперёк, короб движется по прямой. Грохот убирает воду из сухих хвостов (железо, золото, медь, ванадий, свинец, цинк, графит), мытого песка (кварцевого, стекольного, формовочного, строительного, полевого шпата), из шлама и очищает городские и промышленные стоки и речной ил.
| Модель | Крупность материала, мм | Мощность, кВт | Мотор | Угол наклона, ° | Амплитуда, мм | Возбудитель | |
|---|---|---|---|---|---|---|---|
| VD-1036 | > 0,15 | 1,8 × 2 | YZO 25-6 | 0–3 | 4–6 | нет | |
| VD-1236 | > 0,15 | 2,2 × 2 | YZO 30-6 | 0–3 | 4–6 | нет | |
| VD-1536 | > 0,15 | 3,0 × 2 | YZO 40-6 | 0–3 | 4–6 | нет | |
| VD-1836 | > 0,15 | 3,7 × 2 | YZO 50-6 | 0–3 | 4–6 | нет | |
| VD-1845 | > 0,15 | 7,5 × 2 | YE3 160M-6 | 0–3 | 6–8 | ZQB 50-6 | |
| VD-2138 | > 0,15 | 7,5 × 2 | YE3 160M-6 | 0–3 | 6–8 | ZQB 50-6 | |
| VD-2438 | > 0,15 | 11 × 2 | YE3 160L-6 | 0–3 | 6–8 | ZQB 64-6 | |
| VD-2445 | > 0,15 | 11 × 2 | YE3 160L-6 | 0–3 | 6–8 | ZQB 64-6 |
KVVDОбезвоживающий грохот GFVD
Обезвоживающий грохот с отрицательным наклоном полотна для мытого песка, шлама и хвостов. Короб ведут два или четыре возбудителя, полотно не забивается, отжим сильный. Размер ячейки сита 0,3–0,6 мм, производительность по сухому материалу от 10 до 200 т/ч.
| Модель | Угол наклона, ° | Размер ячейки, мм | Производительность, т/ч | Мощность, кВт | Возбудитель | Масса, т | |
|---|---|---|---|---|---|---|---|
| KVVD-1036 | −5…−3 | 0,3–0,6 | 10–35 | 2 × 1,1 | 2 × YZO-20-4 | 3,8 | |
| KVVD-1236 | −5…−3 | 0,3–0,6 | 18–65 | 2 × 2,4 | 2 × YZO-30-4 | 4,5 | |
| KVVD-1536 | −5…−3 | 0,3–0,6 | 30–90 | 2 × 3,1 | 2 × YZO-40-6 | 5,7 | |
| KVVD-1838 | −5…−3 | 0,3–0,6 | 40–120 | 2 × 7,5 | 4 × 39-6 | 6,6 | |
| KVVD-2138 | −3…0 | 0,3–0,6 | 60–150 | 2 × 7,5 | 4 × 45-6 | 8,2 | |
| KVVD-2538 | −3…0 | 0,3–0,6 | 80–200 | 2 × 11 | 4 × 64-6 | 11 |
горная и угольная промышленностьТяжёлые и эксцентриковые грохотыГорные породы, уголь, руда, щебень52 позиции · 4 серииСвернутьСмотреть модели
Тяжёлый грохот ZSG рассчитан на куски до 70 мм, эксцентриковый круглого хода YK берёт куски до 100 мм. У каждого есть одно- и двухъярусные исполнения.
ZSGТяжёлый вибрационный грохот
Два симметрично расположенных вибромотора или вибровозбудителя крутятся навстречу друг другу, усилие передаётся коробу, и материал на сите идёт по замкнутой траектории. Грохот работает на угле, руде, каолине, извести, глинозёме, кварцевом песке и на металлургических, энергетических и перерабатывающих производствах. Варианты на вибромоторе и с отдельным возбудителем. Серия 2ZSG двухъярусная.
| Модель | Крупность материала, мм | Мощность, кВт | Возбудитель | Угол наклона, ° | Амплитуда, мм | Мотор | |
|---|---|---|---|---|---|---|---|
| ZSG-0918 | 5–70 | 1,5 × 2 | YZO 20-6 | 10–15 | 6–8 | нет | |
| ZSG-0924 | ≤ 120 | 1,5 × 2 | YZO-20-6 | — | 5–10 | нет | |
| ZSG-1020 | ≤ 150 | 1,5 × 2 | YZO-20-6 | — | 5–10 | нет | |
| ZSG-1030 | ≤ 150 | 1,8 × 2 | YZO-25-6 | — | 5–10 | нет | |
| ZSG-1224 | ≤ 150 | 2,2 × 2 | YZO-30-6 | — | 5–10 | нет | |
| ZSG-1230 | ≤ 150 | 3,0 × 2 | YZO-40-6 | — | 8–12 | нет | |
| ZSG-1236 | 5–70 | 3,0 × 2 | YZO 40-6 | 10–15 | 6–8 | нет | |
| ZSG-1530 | ≤ 150 | 3,7 × 2 | YZO-50-6 | — | 5–10 | нет | |
| ZSG-1536 | 5–70 | 3,7 × 2 | YZO 50-6 | 10–15 | 6–8 | нет | |
| ZSG-1540 | < 200 | 2 × 4,0 | JZ-75-6 | — | 8–12 | — | |
| ZSG-1836 | 5–70 | 7,5 × 2 | ZQB 39-6 | 10–15 | 6–8 | YE2 160M-6 | |
| ZSG-1848 | < 200 | 2 × 5,5 | JZ-130-6 | — | 8–12 | — | |
| ZSG-2040 | < 200 | 2 × 5,5 | JZ-130-6 | — | 8–12 | — | |
| ZSG-2050 | < 200 | 2 × 7,5 | JZ-160-6 | — | 8–12 | — | |
| ZSG-2160 | 5–70 | 11 × 2 | ZQB 55-8 | 10–15 | 8–10 | YE2 225S-8 | |
| ZSG-2460 | 5–70 | 18,5 × 2 | ZQB 88-6 | 10–15 | 8–10 | YE2 200L1-6 | |
| 2ZSG-0918 | 5–70 | 1,8 × 2 | YZO 25-6 | 10–15 | 6–8 | нет | |
| 2ZSG-1536 | 5–70 | 3,7 × 2 | YZO 50-6 | 10–15 | 6–8 | нет | |
| 2ZSG-1540 | < 200 | 2 × 5,5 | JZ-100-6 | — | 8–12 | — | |
| 2ZSG-1836 | 5–70 | 7,5 × 2 | ZQB 50-6 | 10–15 | 6–8 | YE2 160M-6 | |
| 2ZSG-1848 | < 200 | 2 × 7,5 | JZ-180-6 | — | 8–12 | — | |
| 2ZSG-2040 | < 200 | 2 × 7,5 | JZ-180-6 | — | 8–12 | — | |
| 2ZSG-2050 | < 200 | 2 × 7,5 | JZ-200-6 | — | 8–12 | — | |
| 2ZSG-2160 | 5–70 | 18,5 × 2 | ZQB 88-6 | 10–15 | 6–8 | YE2 200L1-6 | |
| 2ZSG-2460 | 5–70 | 22 × 2 | ZQB 100-8 | 10–15 | 8–10 | YE2 225M-8 |
YKЭксцентриковый круглый грохот
Грохот ставят на пружинных опорах, угол сита меняют высотой пружинных стоек. Сита перфорированные или резиновые, одно- и двухъярусные, мотор можно поставить слева или справа от короба. Гибкая муфта на карданных шарнирах даёт спокойный ход, а простой уход повышает общую эффективность машины. Применяют в угольной, горной, металлургической, строительной, энергетической, водохозяйственной, лёгкой и химической промышленности.
| Модель | Крупность материала, мм | Мощность, кВт | Возбудитель | Угол наклона, ° | Амплитуда, мм | Мотор | |
|---|---|---|---|---|---|---|---|
| YK-1230 | ≤ 150 | 7,5 | — | — | 6–10 | Y160M-6 | |
| YK-1236 | 8–100 | 7,5 | ZQB 39-6 | 15–20 | 6–8 | YE3 160M-6 | |
| YK-1530 | ≤ 150 | 7,5 | — | — | 6–10 | Y160M-6 | |
| YK-1536 | 8–100 | 7,5 | ZQB 50-6 | 15–20 | 6–8 | YE3 160M-6 | |
| YK-1836 | 8–100 | 11 | ZQB 64-6 | 15–20 | 6–8 | YE3 160L-6 | |
| YK-1848 | ≤ 150 | 15 | — | — | 6–10 | Y160L-6 | |
| YK-2045 | ≤ 200 | 15 | — | — | 8–12 | Y180L-6 | |
| YK-2060 | ≤ 200 | 18,5 | — | — | 8–12 | Y200L1-6 | |
| YK-2148 | ≤ 200 | 22 | — | — | 8–12 | Y225M-8 | |
| YK-2160 | 8–100 | 18,5 | ZQB 88-6 | 15–20 | 6–8 | YE3 200L1-6 | |
| YK-2460 | 8–100 | 22 | ZQB 88-6 | 15–20 | 6–8 | YE3 200L2-6 | |
| YK-3060 | ≤ 200 | 30 | — | — | 8–12 | Y250M-8 | |
| 2YK-1236 | 8–100 | 7,5 | ZQB 50-6 | 15–20 | 6–8 | YE3 160M-6 | |
| 2YK-1536 | 8–100 | 11 | ZQB 64-6 | 15–20 | 6–8 | YE3 160L-6 | |
| 2YK-1836 | 8–100 | 11 | ZQB 64-6 | 15–20 | 6–8 | YE3 160L-6 | |
| 2YK-2160 | 8–100 | 37 | ZQB 100-8 | 15–20 | 6–8 | YE3 200L2-6 | |
| 2YK-2460 | 8–100 | 37 | ZQB 100-8 | 15–20 | 6–8 | YE3 280S-8 |
KVGZSВалковый грохот
Валковый грохот делит материал вращающимися валами со звёздчатыми дисками: вибрации, шума и пыли нет, мелкая фракция падает вниз, крупная катится по валам. Работает с бурым и каменным углём, антрацитом, породой. Привод каждого вала подключён отдельно, поэтому отказ одного вала не останавливает машину.
| Модель | Производительность, т/ч | Крупность подачи, мм | Размер на выходе, мм | Число валов | Мощность, кВт | Масса, кг | |
|---|---|---|---|---|---|---|---|
| KVGZS-0806 | 100–200 | 200 | 10–30 | 6 | 16 | 6000 | |
| KVGZS-0808 | 100–200 | 200 | 10–30 | 8 | 21 | 7000 | |
| KVGZS-1006 | 150–300 | 200 | 10–30 | 6 | 18 | 7000 | |
| KVGZS-1008 | 150–300 | 200 | 10–30 | 8 | 21 | 8000 | |
| KVGZS-1010 | 150–300 | 200 | 10–30 | 10 | 25 | 9500 | |
| KVGZS-1012 | 150–300 | 200 | 10–20 | 12 | 30 | 11000 | |
| KVGZS-1208 | 200–400 | 200 | 10–30 | 8 | 27 | 12000 | |
| KVGZS-1210 | 200–400 | 200 | 10–30 | 10 | 35 | 13000 | |
| KVGZS-1212 | 200–400 | 200 | 10–30 | 12 | 40 | 15000 |
БанановоеБанановое сито
Многоярусное сито с изогнутым по длине полотном: быстрый просев с высокой точностью отсева, шум меньше 75 дБ, двигатель не участвует в вибрации, и срок службы короба до десяти лет. Применяют для классификации угля, обесшламливания и обезвоживания, на горных работах с большими потоками.
| Позиция | Размеры | |
|---|---|---|
| Банановое сито | по запросу |
транспорт и подачаПитатели, конвейеры и элеваторыПодача, дозировка и подъём материала к ситу26 позиций · 5 серийСвернутьСмотреть модели
Питатели подают материал на сито ровным слоем, колосниковые питатели отделяют крупные куски на входе, винтовые конвейеры и ковшовые элеваторы поднимают и перемещают сыпучие материалы.
ПитателиЭлектромагнитный и трубчатый питатели, винтовой конвейер
Три простых узла подачи. Все три — позиции без таблицы с размерами: в каталоге они даны только с описанием.
| Позиция | Что это | Где применяют | |
|---|---|---|---|
| Электромагнитный вибропитатель | Подачу регулируют вручную или автоматически изменением напряжения на выпрямителе. | Автоматическое дозирование, фасовка, поточные линии с высокими требованиями к точности подачи зернистых и порошковых материалов. | |
| Трубчатый вибропитатель | Линейный вибрационный конвейер: производительность задаёт ширина и глубина лотка, дальность подачи его длина. Ставится на опорах или подвешивается. | Ровная непрерывная подача и стыковка с системой, простой уход. | |
| Винтовой конвейер LX | Спираль переменного диаметра толкает материал по трубе, спираль вынимается целиком, и трубу легко мыть. Можно поставить датчики уровня, автоподачу и сигнал перегрузки. | Подача и перемещение сыпучих материалов в трубе, в том числе в пищевой и химической линиях. |
ZGВибропитатель ZG
Питатель подаёт материал на сито и в бункер ровным потоком. Размер подаваемых кусков и производительность растут по моделям от ZG-25 до ZG-750.
| Модель | Размер кусков, мм | Производительность, т/ч | Мотор | Мощность, кВт | |
|---|---|---|---|---|---|
| ZG-25 | 60 | 25 | YZO-2,5-4 | 0,18 × 2 | |
| ZG-30 | 80 | 30 | YZO-5-4 | 0,25 × 2 | |
| ZG-50 | 90 | 50 | YZO-5-4 | 0,25 × 2 | |
| ZG-100 | 105 | 100 | YZO-8-4 | 0,40 × 2 | |
| ZG-200 | 115 | 200 | YZO-17-4 | 0,75 × 2 | |
| ZG-400 | 140 | 400 | YZO-20-4 | 1,10 × 2 | |
| ZG-750 | 190 | 750 | YZO-30-4 | 1,50 × 2 |
BTSКолосниковый питатель
Питатель с колосниковой решёткой убирает самые крупные куски на входе в линию и подаёт остальной материал дальше.
| Модель | Размер ячеек сита, мм | Мощность, кВт | Возбудитель | Мотор | |
|---|---|---|---|---|---|
| BTS-1230 | 40–200 | 5,5 × 2 | ZQB 25-6 | YE2 132M2-6 | |
| BTS-1536 | 40–200 | 7,5 × 2 | ZQB 50-6 | YE2 160M-6 | |
| BTS-1842 | 40–200 | 11 × 2 | ZQB 64-6 | YE2 160L-6 | |
| BTS-1852 | 40–200 | 11 × 2 | ZQB 64-6 | YE2 160L-6 | |
| BTS-2156 | 40–200 | 18,5 × 2 | ZQB 80-8 | YE2 225S-8 |
NEКовшовый элеватор
Элеватор поднимает материал вертикально или под углом, до 73 метров по каталогу. Таблица стоит рядом с описанием ковшового элеватора; подтверждаем её соответствие моделям при расчёте.
| Модель | Макс. высота подъёма, м | Макс. объём подъёма, м³/ч | Шаг, мм | Мощность двигателя, кВт | |
|---|---|---|---|---|---|
| NE-15 | 40 | 16 | 101,66 | 1,5–4 | |
| NE-30 | 59 | 31 | 152,4 | 2,2–7,5 | |
| NE-50 | 62 | 60 | 152,4 | 3–15 | |
| NE-100 | 58 | 110 | 200 | 7,5–30 | |
| NE-150 | 65 | 170 | 200 | 11–37 | |
| NE-200 | 73 | 220 | 250 | 18,5–75 | |
| NE-300 | 61 | 320 | 250 | 22–75 |
Питатели и подъёмникиДополнительные узлы подачи и хранения
Вибропитатель на вибромоторах подаёт сыпучее ровным слоем и точно дозирует: материал идёт по параболе, жёлоб почти не изнашивается. Вертикальный спиральный подъёмник поднимает пластинчатые и гранулированные материалы в закрытом корпусе. Силосы хранят порошки и гранулы, реакторный силос ещё и дозирует.
| Позиция | Что это | ||
|---|---|---|---|
| Вибропитатель на вибромоторах | Для кускового материала и угля; размеры по запросу | ||
| Вертикальный спиральный подъёмник | Подъём порошков и гранул; размеры по запросу | ||

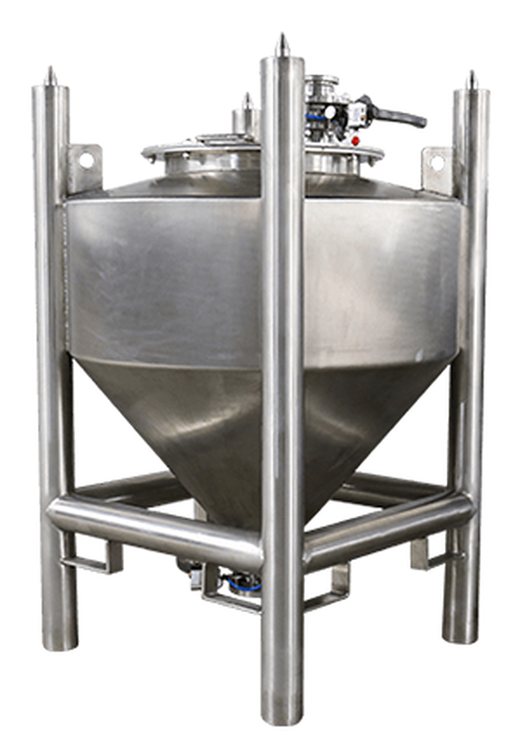

 | Силос | Накопитель для порошков и гранул; размеры по запросу | |

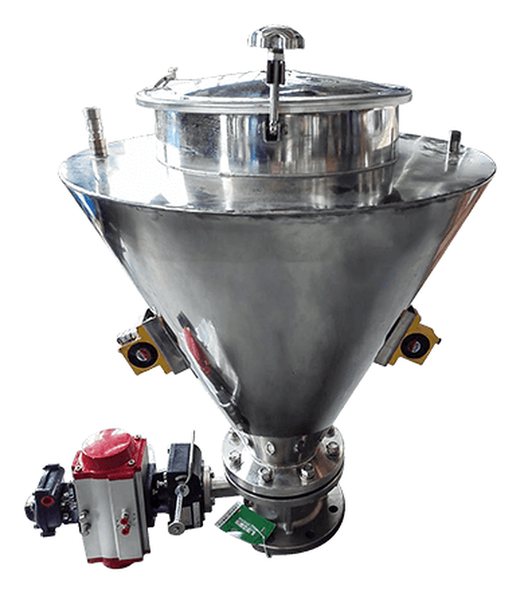

 | Реакторный силос | Силос с дозированием плохо текущих материалов; размеры по запросу |
дроблениеВалковые дробилкиЧетырёхвалковые и двухвалковые, уголь и мягкие породы39 позиций · 4 серииСвернутьСмотреть модели
Дробилка с зубчатыми валками измельчает уголь и мягкие породы перед просеиванием. Четырёхвалковая принимает куски до 300 мм, двухвалковая крупная до 250 мм, двухвалковая мелкая до 40 мм.
KV4PGЧетырёхвалковая зубчатая дробилка
Четыре валка с зубьями дробят уголь и мягкие породы: на входе куски до 300 мм, на выходе до 10 мм. Два верхних валка дробят крупно, два нижних доводят до нужной крупности.
| Модель | Производительность, т/ч | Мотор | Мощность, кВт | Габариты Д × Ш × В, мм | Масса, кг | |
|---|---|---|---|---|---|---|
| KV4PG-50 | 30–60 | YE3-225M-6 | 30 × 2 = 60 | 2150 × 2400 × 2000 | 12000 | |
| KV4PG-90 | 70–100 | YE3-250M-6 | 37 × 2 = 74 | 2500 × 2400 × 2000 | 16100 | |
| KV4PG-120 | 100–130 | YE3-280S-6 | 45 × 2 = 90 | 2700 × 2400 × 2000 | 18500 | |
| KV4PG-150 | 140–160 | YE3-280M-6 | 55 × 2 = 110 | 2900 × 2700 × 2400 | 21000 | |
| KV4PG-180 | 160–190 | YE3-315S-6 | 75 × 2 = 150 | 3000 × 2700 × 2400 | 25000 | |
| KV4PG-200 | 180–220 | YE3-315S-6 | 75 × 2 = 150 | 3250 × 2700 × 2400 | 26500 | |
| KV4PG-250 | 220–260 | YE3-315M-6 | 90 × 2 = 180 | 3500 × 2700 × 2400 | 28100 | |
| KV4PG-300 | 260–310 | YE3-315L2-6 | 110 × 2 = 220 | 3900 × 2700 × 2400 | 32000 | |
| KV4PG-350 | 300–360 | YE3-315L2-6 | 132 × 2 = 264 | 4050 × 2700 × 2400 | 35200 | |
| KV4PG-400 | 350–410 | YE3-315L2-6 | 160 × 2 = 320 | 4250 × 2700 × 2400 | 38500 | |
| KV4PG-450 | 420–460 | YE3-355S-6 | 160 × 2 = 320 | 2500 × 4360 × 2800 | 40700 | |
| KV4PG-500 | 450–510 | YE3-355M2-6 | 200 × 2 = 400 | 4600 × 2800 × 2450 | 43000 |
KV2PGCДвухвалковая дробилка крупного дробления
Два зубчатых валка принимают куски до 250 мм и дают на выходе до 30 мм. Крупный размер кусков для первой стадии дробления.
| Модель | Производительность, т/ч | Мотор | Мощность, кВт | Габариты Д × Ш × В, мм | Масса, кг | |
|---|---|---|---|---|---|---|
| KV2PGC-50 | 30–60 | YE3-200L2-6 | 22 × 2 = 44 | 4300 × 1430 × 1000 | 6200 | |
| KV2PGC-90 | 70–100 | YE3-200L2-6 | 22 × 2 = 44 | 4300 × 1630 × 1000 | 7300 | |
| KV2PGC-120 | 100–140 | YE3-225M-6 | 30 × 2 = 60 | 4300 × 1830 × 1000 | 8050 | |
| KV2PGC-150 | 150–180 | YE3-225M-6 | 30 × 2 = 60 | 4300 × 1830 × 1200 | 9250 | |
| KV2PGC-200 | 180–200 | YE3-250M-6 | 37 × 2 = 74 | 4300 × 2130 × 1200 | 10500 | |
| KV2PGC-230 | 200–250 | YE3-280S-6 | 45 × 2 = 90 | 4500 × 1970 × 1200 | 12500 | |
| KV2PGC-250 | 220–270 | YE3-280S-6 | 45 × 2 = 90 | 4500 × 2480 × 1200 | 13250 | |
| KV2PGC-300 | 260–320 | YE3-280M-6 | 55 × 2 = 110 | 4500 × 2480 × 1200 | 14050 | |
| KV2PGC-370 | 320–390 | YE3-315S-6 | 75 × 2 = 150 | 4500 × 2790 × 1200 | 16150 | |
| KV2PGC-450 | 380–460 | YE3-315S-6 | 75 × 2 = 150 | 4550 × 3090 × 1200 | 18250 | |
| KV2PGC-500 | 450–520 | YE3-315M-6 | 90 × 2 = 180 | 4550 × 3290 × 1200 | 20350 |
KV2PGXДвухвалковая дробилка мелкого дробления
Два зубчатых валка доводят материал после первой стадии: на входе до 40 мм, на выходе до 10 мм.
| Модель | Производительность, т/ч | Мотор | Мощность, кВт | Габариты Д × Ш × В, мм | Масса, кг | |
|---|---|---|---|---|---|---|
| KV2PGX-50 | 30–60 | YE3-200L-6 | 22 × 2 = 44 | 4400 × 1430 × 1100 | 6500 | |
| KV2PGX-90 | 70–100 | YE3-200L-6 | 22 × 2 = 44 | 4400 × 1630 × 1100 | 8530 | |
| KV2PGX-120 | 100–130 | YE3-225M-6 | 30 × 2 = 60 | 4400 × 1830 × 1100 | 9800 | |
| KV2PGX-150 | 140–160 | YE3-250M-6 | 37 × 2 = 74 | 4400 × 2130 × 1100 | 11130 | |
| KV2PGX-180 | 160–190 | YE3-280S-6 | 45 × 2 = 90 | 4500 × 1970 × 1200 | 13250 | |
| KV2PGX-200 | 180–210 | YE3-280S-6 | 45 × 2 = 90 | 4600 × 2180 × 1300 | 14045 | |
| KV2PGX-250 | 220–260 | YE3-280M-6 | 55 × 2 = 110 | 4600 × 2480 × 1300 | 15390 | |
| KV2PGX-300 | 260–320 | YE3-280M-6 | 55 × 2 = 110 | 4600 × 2680 × 1300 | 16450 | |
| KV2PGX-350 | 270–360 | YE3-315S-6 | 75 × 2 = 150 | 4500 × 2790 × 1200 | 17120 | |
| KV2PGX-400 | 350–410 | YE3-315S-6 | 75 × 2 = 150 | 4550 × 3090 × 1200 | 19345 |
YDGВалковая дробилка для соли
Гладкие валки режут, а не давят: мелкой пыли немного, зазор регулируется как угодно. Конструкция простая, корпус компактный, подходит для дробления соли. Вход 3–10 мм, выход 0–5 мм.
| Модель | Диаметр валка, мм | Длина валка, мм | Производительность, т/ч | Мощность, кВт | Габариты, мм | Масса, кг | |
|---|---|---|---|---|---|---|---|
| YDG5030 | 300 | 500 | 3–5 | 5,5 × 2 | 1668 × 1160 × 1200 | 1040 | |
| YDG6030 | 300 | 600 | 5–8 | 7,5 × 2 | 1768 × 1280 × 1200 | 1480 | |
| YDG8030 | 300 | 800 | 8–10 | 11 × 2 | 1768 × 1480 × 1200 | 1760 | |
| YDG10030 | 300 | 1000 | 10–20 | 15 × 2 | 1768 × 1680 × 1200 | 1980 | |
| YDG12540 | 400 | 1250 | 15–30 | 22 × 2 | 1968 × 2000 × 1250 | 3420 | |
| YDG15040 | 400 | 1500 | 20–40 | 30 × 2 | 1968 × 2260 × 1250 | 4160 |
линии под ключСистемы подачи и дозированияЗакрытая подача, взвешивание и дозирование порошков13 позиций · 1 серияСвернутьСмотреть модели
Системы собирают из вакуумных конвейеров, силосов, питателей и весов: порошок идёт по закрытым трубам от мешка до замеса, без пыли и ручной засыпки. Состав линии подбираем под продукт и площадку.
ЛинииСистемы подачи и дозирования порошков
Закрытые линии для муки, крахмала, добавок и сыпучих компонентов: вакуумная подача из мешков или биг-бэгов, весовое дозирование, смешение и пневмотранспорт по трубам без пыли. Состав и размеры подбираются по проекту клиента.
| Позиция | Назначение | Материал и показатели | ||
|---|---|---|---|---|
 | Система подачи и дозирования для выпечки | Подача и дозирование в замес для хлебозавода | мука, крахмал; 80 т; сетка 16 меш | |
 | Система подачи порошков для центральной кухни | Подача и взвешивание компонентов в нескольких помещениях | мука, крахмал; 80 т; сетка 16 меш | |
 | Система взвешивания и дозирования | Точное дозирование компонентов без пыли | мука, крахмал; 80 т; сетка 16 меш | |

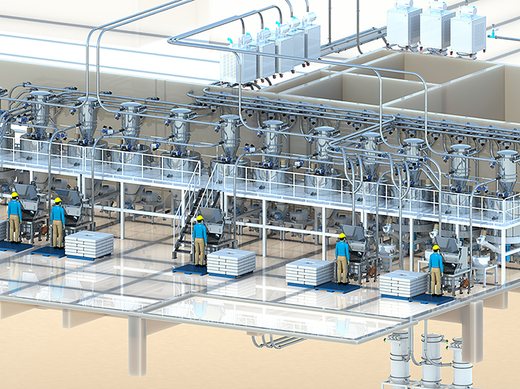

 | Пневмотранспорт порошков | Закрытая трубная подача на несколько постов | мука, крахмал; 80 т; сетка 16 меш | |
 | Подача и дозирование порошков в замес | Автоматическая подача и дозирование из бункеров | мука, крахмал; 80 т; сетка 16 меш | |
 | Малая система подачи муки | Для небольшого пищевого производства: один человек загружает, один месит | мука, крахмал; 80 т; сетка 16 меш | |
 | Система подачи для кондитерских изделий | Закрытая подача порошков по трубопроводам вместо ручной засыпки | размеры по запросу | |
 | Система подачи и дозирования для кунжутного печенья | Автоматическое взвешивание и дозирование компонентов | размеры по запросу | |
 | Линия готовых смесей и панировки | Подача, смешение и дозирование сухих смесей | размеры по запросу | |
 | Система подачи муки и добавок | Подача муки, добавок и вспомогательных ингредиентов | 150 кг; размеры по запросу | |
| Беспылевая система подачи муки | Закрытая подача муки от разгрузки до замеса | размеры по запросу | ||
| Система подачи порошков для печенья | Закрытая подача порошков по трубам вместо ручной засыпки | размеры по запросу | ||
| Система просева материалов для 3D-печати | Закрытый взрывозащищённый просев порошков для 3D-печати, снижает пыль и нагрузку на людей | размеры по запросу |
расходные деталиЗапасные частиРамы, сетки, пружины, вибромоторы и валки32 позиции · 2 серииСвернутьСмотреть модели
Детали, которые изнашиваются первыми: рамы и кольца для круглых сит, сетки и панели для грохотов, вибромоторы, зубчатые плиты и валки для дробилок.
ЗЧЗапасные части круглых сит
Детали, которые чаще всего заменяют на круглых ситах: рамы, кольца, уплотнения, сетчатые рамы, шарики, ультразвуковой генератор, пружины.
| Позиция | Описание | ||
|---|---|---|---|
 | Крышка | Крышка круглого сита с отверстием для загрузки. | |
 | Средняя рама | Промежуточное кольцо яруса с патрубком выгрузки. | |
 | Нижняя рама | Нижний поддон-рама с патрубком выгрузки. | |
 | Перфорированная пластина | Решётка с круглыми отверстиями под сетку. | |
 | Зажимное кольцо | Кольцо, стягивающее ярусы сита. | |
 | Сеточная рама типа X | Рама с натянутой сеткой для круглого сита. | |
 | Сеточная рама типа Z | Рама с сеткой другого типа крепления. | |
 | Ультразвуковая сеточная рама | Рама для ультразвукового сита с контактом преобразователя. | |
 | Очищающие шарики | Шарики и кольца, которые подпрыгивают под сеткой и прочищают её. | |
 | Уплотнительный элемент | Уплотнение между ярусами сита. | |
 | Гибкое соединение | Гофрированная гибкая манжета для присоединения к линии. | |
 | Пружина | Опорные пружины круглого сита. | |

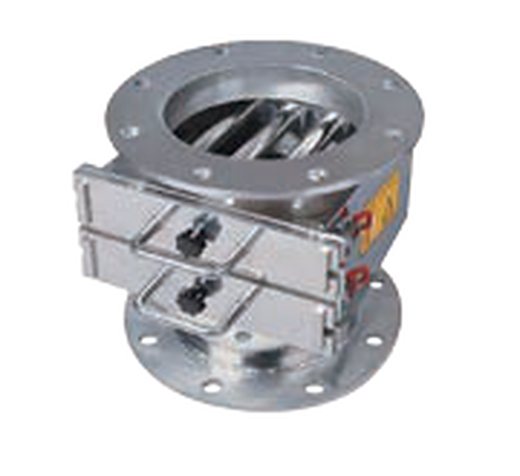

 | Магнитный сепаратор | Магнитная решётка для улавливания железа на входе. | |
 | Лабораторная сеточная рама | Сменные сита для лабораторного анализа. | |

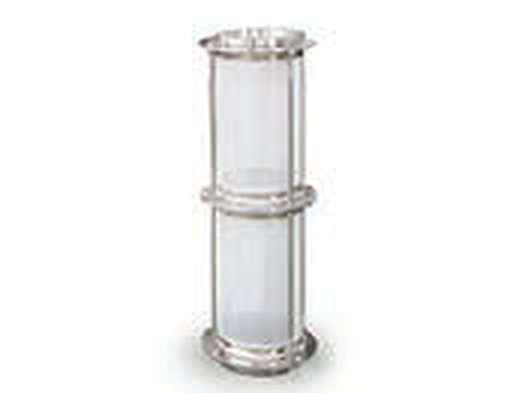

 | Каркас сетки | Прозрачная трубная вставка с хомутами на линии подачи. | |
 | Ультразвуковой генератор | Блок питания и управления ультразвуковым ситом. |
ЗЧЗапасные части грохотов, питателей и дробилок
Сетчатые рамы и панели, пружины, зубчатые плиты и валки для дробилок, вибромоторы и вибровозбудители.
| Позиция | Описание | ||
|---|---|---|---|
 | Стальная сеточная рама | Рама сетки грохота из стали. | |
 | Деревянная сеточная рама | Деревянная рама с сеткой. | |
 | Рама с перфорированным листом | Грохотная панель с перфорацией. | |
 | Сеточная рама изогнутая | Изогнутая рама для дуговых сит. | |
 | Щелевая решётка | Решётка из планок. | |
 | Полиуретановая панель | Полиуретановая сеточная панель. | |
 | Литая износостойкая плита | Литая плита, стойкая к износу. | |
 | Пружина с опорным блоком | Витая пружина с опорным блоком. | |
 | Зубчатая плита крупного дробления | Плита с крупными зубьями для первой стадии. | |
 | Зубчатая плита мелкого дробления | Плита с мелкими зубьями для доводки. | |
 | Валок крупного дробления | Зубчатый валок для крупной дробилки. | |
 | Валок мелкого дробления | Валок с мелкой насечкой. | |
 | Вертикальный вибромотор | Мотор для круглых сит, ось вертикальная. | |
 | Взрывозащищённый вибромотор | Вибромотор во взрывозащищённом исполнении; маркировку и документы подтверждаем под заказ. | |
 | Горизонтальный вибромотор | Мотор для линейных и других грохотов, ось горизонтальная. | |

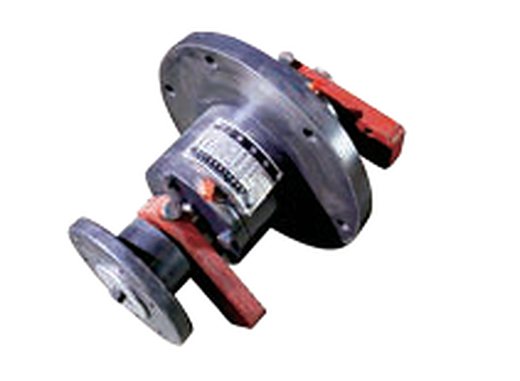

 | Вибровозбудитель JZZ | Отдельный вибровозбудитель для грохотов. |
Что взять под какую задачу
Начинать подбор удобнее с материала и с того, что нужно получить на выходе: тонкий порошок, несколько фракций или обезвоженный песок. Ниже типичные задачи и то, чем их закрывают в каталоге.
| Задача | Что взять | Почему так | Размер |
|---|---|---|---|
| Просеять порошок, муку, пигмент | Круглое вибросито | Вертикальный вибромотор даёт трёхмерное движение, сетку меняют за три–пять минут | Ø560–1920 мм |
| Просеять очень тонкий порошок | Ультразвуковое вибросито | Ультразвук не даёт сетке забиваться | до 500 меш |
| Хрупкие гранулы, чешуйки, кристаллы | Тамблерное сито | Материал идёт по сетке от центра к краю и не ломается | Ø560–2930 мм |
| Поймать комки и посторонние частицы перед фасовкой | Контрольное сито | Ставится на выходе линии как проверка качества | Ø560–1430 мм |
| Подать порошок без пыли | Вакуумный конвейер | Закрытая линия, фильтр продувается сам | 200–6000 кг/ч |
| Разделить сыпучий материал на фракции | Линейный грохот | Два вибромотора ведут короб по прямой | от 500 × 2000 мм |
| Отжать воду из мытого песка и шлама | Обезвоживающий грохот | Частицы крупнее 0,15 мм остаются на сите | 1,8–11 кВт |
| Просеять руду, уголь, щебень | Тяжёлый или эксцентриковый грохот | Принимают куски до 70 и до 100 мм | 7,5–37 кВт |
| Измельчить уголь и мягкую породу | Валковая дробилка | Четыре или два зубчатых валка | 30–510 т/ч |
Как это выглядит на линии

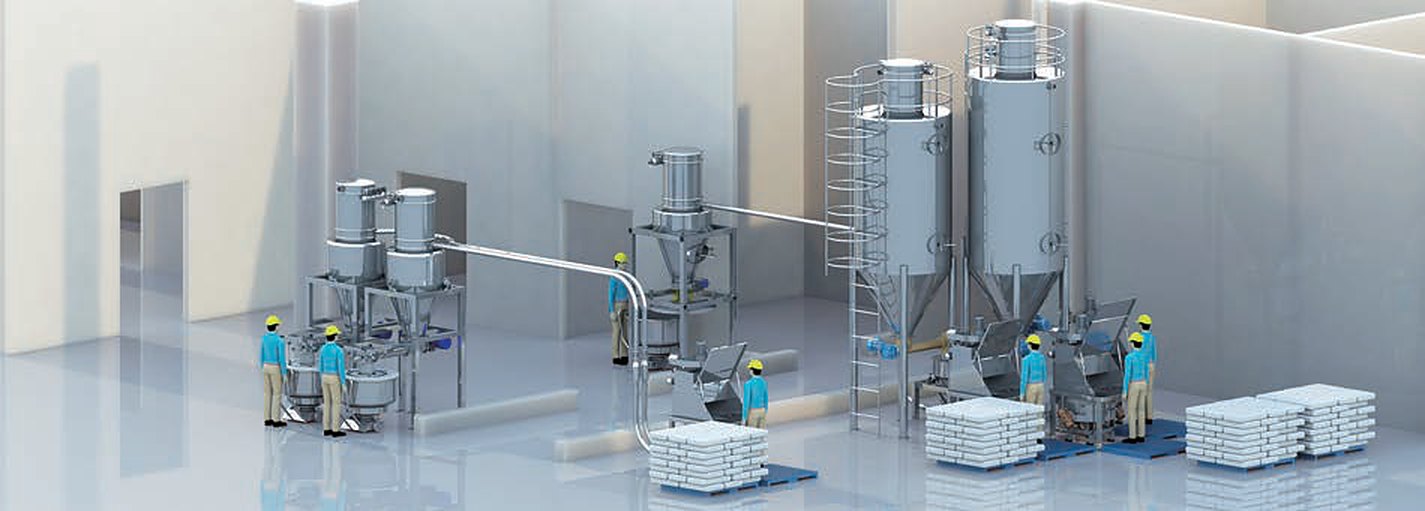

Заводские схемы показывают, как станции разгрузки, вакуумные конвейеры и сита собираются в линию: оператор вскрывает мешок, материал идёт по закрытой трубе, а пыль забирает вытяжка. Схемы иллюстрируют принцип, состав вашей линии мы подбираем под задачу.
Таблица сеток
Размеры ячеек и диаметр проволоки, как в каталоге: размер отверстия, диаметр проволоки, открытая площадь в процентах и число ячеек на дюйм. Материал сеток: латунь H68 и H80, бронза QSn6.5-0.4, нержавеющая сталь SUS304, SUS316, SUS316L и SUS304HP. Дополнительные размеры завод делает по заказу.
| Размер отверстия, мм | Диаметр проволоки, мм | Открытая площадь, % | Ячеек на дюйм |
|---|---|---|---|
| 4,00 | 1,000 | 64 | 5,08 |
| 3,35 | 0,800 | 65 | 6,12 |
| 3,35 | 0,630 | 71 | 6,38 |
| 3,15 | 0,800 | 64 | 6,43 |
| 3,15 | 0,560 | 72 | 6,85 |
| 2,80 | 0,710 | 61 | 7,24 |
| 2,80 | 0,560 | 69 | 7,56 |
| 2,50 | 0,630 | 64 | 8,12 |
| 2,50 | 0,500 | 69 | 8,47 |
| 2,36 | 0,560 | 65 | 8,70 |
| 2,36 | 0,450 | 71 | 9,04 |
| 2,00 | 0,500 | 64 | 10,2 |
| 2,00 | 0,400 | 69 | 10,6 |
| 1,90 | 0,600 | 58 | 10,2 |
| 1,90 | 0,500 | 63 | 10,6 |
| 1,80 | 0,450 | 64 | 11,3 |
| 1,70 | 0,450 | 63 | 11,8 |
| 1,70 | 0,400 | 66 | 12,1 |
| 1,60 | 0,450 | 61 | 12,4 |
| 1,60 | 0,400 | 64 | 12,7 |
| 1,50 | 0,400 | 62 | 13,4 |
| 1,40 | 0,400 | 60 | 14,1 |
| 1,40 | 0,355 | 64 | 14,5 |
| 1,32 | 0,400 | 59 | 14,8 |
| 1,25 | 0,400 | 57 | 15,4 |
| 1,25 | 0,315 | 64 | 16,2 |
| 1,18 | 0,400 | 56 | 16,1 |
| 1,18 | 0,315 | 62 | 17,0 |
| 1,12 | 0,355 | 58 | 17,2 |
| 1,12 | 0,280 | 64 | 18,1 |
| 1,06 | 0,355 | 56 | 18,0 |
| 1,06 | 0,280 | 63 | 19,0 |
| 1,00 | 0,355 | 54 | 18,8 |
| 1,00 | 0,250 | 64 | 20,3 |
| 0,950 | 0,355 | 53 | 19,5 |
| 0,900 | 0,355 | 51 | 20,2 |
| 0,850 | 0,315 | 53 | 21,8 |
| 0,850 | 0,224 | 53 | 23,7 |
| 0,800 | 0,315 | 51 | 22,8 |
| 0,800 | 0,200 | 64 | 25,4 |
| 0,750 | 0,315 | 50 | 23,8 |
| 0,750 | 0,280 | 53 | 24,7 |
| 0,710 | 0,280 | 51 | 25,7 |
| 0,710 | 0,200 | 61 | 27,9 |
| 0,670 | 0,280 | 50 | 26,7 |
| 0,630 | 0,250 | 51 | 28,9 |
| 0,630 | 0,200 | 58 | 30,6 |
| 0,600 | 0,250 | 50 | 29,9 |
| 0,600 | 0,180 | 59 | 32,6 |
| 0,560 | 0,224 | 51 | 32,4 |
| 0,560 | 0,180 | 57 | 34,3 |
| 0,530 | 0,224 | 49 | 33,7 |
| 0,530 | 0,180 | 56 | 35,8 |
| 0,500 | 0,224 | 48 | 35,1 |
| 0,500 | 0,160 | 57 | 38,5 |
| 0,475 | 0,180 | 53 | 38,8 |
| 0,475 | 0,160 | 56 | 40,0 |
| 0,450 | 0,180 | 51 | 40,3 |
| 0,450 | 0,140 | 58 | 43,1 |
| 0,425 | 0,160 | 53 | 43,4 |
| 0,425 | 0,140 | 57 | 45,0 |
| 0,400 | 0,160 | 51 | 45,4 |
| 0,400 | 0,140 | 55 | 47,0 |
| 0,375 | 0,160 | 49 | 47,5 |
| 0,375 | 0,125 | 56 | 50,8 |
| 0,355 | 0,140 | 51 | 51,3 |
| 0,355 | 0,125 | 55 | 52,9 |
| 0,315 | 0,140 | 49 | 55,8 |
| 0,315 | 0,125 | 51 | 57,7 |
| 0,300 | 0,140 | 46 | 57,7 |
| 0,300 | 0,112 | 53 | 61,6 |
| 0,280 | 0,140 | 44 | 60,5 |
| 0,265 | 0,140 | 43 | 62,7 |
| 0,250 | 0,125 | 44 | 67,7 |
| 0,250 | 0,100 | 51 | 72,6 |
| 0,236 | 0,125 | 43 | 70,4 |
| 0,224 | 0,125 | 41 | 72,8 |
| 0,224 | 0,090 | 51 | 80,9 |
| 0,212 | 0,125 | 40 | 75,4 |
| 0,212 | 0,090 | 49 | 84,1 |
| 0,200 | 0,125 | 38 | 78,2 |
| 0,200 | 0,080 | 51 | 90,7 |
| 0,190 | 0,125 | 36 | 80,6 |
| 0,180 | 0,125 | 35 | 83,3 |
| 0,180 | 0,071 | 51 | 101 |
| 0,170 | 0,112 | 35 | 90,1 |
| 0,170 | 0,063 | 53 | 109 |
| 0,160 | 0,112 | 35 | 93,4 |
| 0,160 | 0,063 | 51 | 114 |
| 0,150 | 0,100 | 36 | 102 |
| 0,150 | 0,063 | 50 | 119 |
| 0,140 | 0,090 | 37 | 110 |
| 0,140 | 0,063 | 48 | 125 |
| 0,130 | 0,090 | 35 | 114 |
| 0,125 | 0,090 | 34 | 118 |
| 0,125 | 0,050 | 51 | 145 |
| 0,118 | 0,050 | 36 | 128 |
| 0,118 | 0,050 | 49 | 151 |
| 0,112 | 0,080 | 34 | 132 |
| 0,112 | 0,063 | 41 | 145 |
| 0,106 | 0,071 | 36 | 144 |
| 0,106 | 0,050 | 46 | 163 |
| 0,100 | 0,071 | 34 | 149 |
| 0,100 | 0,050 | 44 | 169 |
| 0,095 | 0,063 | 36 | 161 |
| 0,090 | 0,063 | 35 | 166 |
| 0,090 | 0,050 | 40 | 181 |
| 0,085 | 0,056 | 36 | 180 |
| 0,080 | 0,056 | 35 | 187 |
| 0,080 | 0,040 | 44 | 212 |
| 0,075 | 0,056 | 33 | 194 |
| 0,075 | 0,045 | 39 | 212 |
| 0,071 | 0,056 | 31 | 200 |
| 0,067 | 0,050 | 33 | 217 |
| 0,063 | 0,045 | 34 | 235 |
| 0,063 | 0,040 | 37 | 247 |
| 0,060 | 0,045 | 33 | 242 |
| 0,056 | 0,040 | 34 | 265 |
| 0,053 | 0,040 | 33 | 273 |
| 0,053 | 0,032 | 39 | 300 |
| 0,050 | 0,036 | 34 | 295 |
| 0,050 | 0,030 | 39 | 317 |
| 0,048 | 0,032 | 36 | 318 |
| 0,045 | 0,036 | 31 | 314 |
| 0,045 | 0,028 | 38 | 348 |
| 0,040 | 0,030 | 32 | 363 |
| 0,038 | 0,025 | 36 | 403 |
| 0,028 | 0,022 | 31 | 508 |
На что смотреть при выборе
Сито выбирают по материалу, нужной крупности на выходе и производительности. Эти параметры указаны в строках таблиц, а недостающее мы уточним у завода до заказа.
Размер сетки
Круглые сита работают с сеткой от 2 до 500 меш, у больших моделей от 2 до 270 меш. Сетки и размеры ячеек есть в таблице внизу страницы: она показывает размер отверстия, диаметр проволоки, открытую площадь и число ячеек на дюйм.
Площадь просеивания
Чем больше площадь сетки, тем больше материала проходит за час. У круглых сит она растёт от 0,23 м² у моделей на 560 мм до 2,9 м² у самых больших, для грохотов размер указан длиной и шириной короба.
Число ярусов
Один ярус даёт две фракции, каждый следующий добавляет ещё одну. Круглые сита делают до четырёх ярусов, линейные грохоты до пяти, качающиеся до десяти.
Мощность и сеть
Мощность моторов дана в каждой строке. Для грохотов она записана парой моторов, например 2 × 1,1 кВт: два вибромотора работают навстречу друг другу. Напряжение сети подтверждаем при расчёте.
Материал и среда
Для сыпучих порошков подходят сухие сита, для жидких смесей фильтрующее сито, для мокрого песка обезвоживающий грохот. Для пищевых и фармацевтических задач марку стали корпуса и сетки подтверждаем по конкретной модели до заказа.
Взрывоопасная среда
Для горючей пыли завод предлагает взрывозащищённые исполнения вибромоторов и станций. Какая маркировка и какие документы подтверждены у конкретной модели, уточняем до заказа.
Сертификаты и документы
Мы называем только то, что завод указывает в каталоге, и проверяем подтверждения под конкретную модель.
Система менеджмента
По данным производителя, предприятие первым в своей отрасли прошло сертификацию по ISO 9001:2015. Копию запрашиваем под заказ.
Маркировка CE
По данным производителя, круглое вибросито прошло сертификацию CE в немецкой организации TÜV. На какие именно модели распространяется сертификат, уточняем до заказа.
Документы для России
Подтверждение соответствия для оборудования, которое работает на электричестве или в пищевой и фармацевтической линиях, нужно оформлять отдельно. Что потребуется на конкретную модель, говорим до заказа, а не после прихода груза.
Паспорта и инструкции
К партии запрашиваем у завода паспорт, схему подключения и инструкцию. Перевод инструкции на русский обсудим при расчёте.
Как идёт заказ
От выбора модели до оборудования на объекте.
Заявка
Вы выбираете позиции в каталоге и пишете, какой материал просеиваете и куда везти. Если проекта нет, достаточно описать материал и нужную крупность.
Подбор и уточнения
Сверяем размер сетки, материал корпуса, питание и габариты, уточняем у завода всё, чего нет в каталоге.
Договор и счёт
По карточке предприятия готовим договор и счёт за подбор. Заказ на завод размещаем после его оплаты.
Производство и контроль
Завод готовит оборудование, мы смотрим фото и согласуем отгрузку.
Доставка
Везём сборным грузом или контейнером в любой регион России. Для сит и дробилок упаковка усиленная.
Таможня и документы
Растаможим груз и подготовим документы для постановки на учёт. Пуск и наладку оборудования можно заказать у сервиса рядом с вами.
От выбора сита до линии, которая работает
Одна поставка вместо трёх
В заявке можно собрать сита, питатели, конвейеры и дробилки. Мы сведём их в одну отгрузку.
Проверка до заказа
Материал, крупность, питание и габариты: смотрим заранее, пока модель можно поменять.
Фото и приёмка
Согласуем, какие фото и протоколы завод присылает до отгрузки, и проверяем комплектность при получении.
Запчасти и расходники
Сетки, рамы, пружины и вибромоторы обсудим вместе с заказом, чтобы они были под рукой к запуску.
Понятный менеджер
Один контакт по всему заказу: от подбора до вручения груза.
Вопросы, которые задают до заявки
Не нашли свой вопрос? Задайте его в заявке, ответим по делу.
Что прислать для расчёта?
Сколько стоит оборудование?
Чем ультразвуковое сито отличается от обычного круглого?
Какую сетку выбрать?
Есть ли взрывозащищённое исполнение?
Это подходит для пищевого и фармацевтического производства?
Можно ли заказать запасные части?
Кто запустит оборудование?
Выберите позиции и отправьте заявку
Назовите позиции, материал, который просеиваете, нужную крупность и город доставки, приложите описание задачи или карточку предприятия. По ним мы подготовим расчёт и договор.
Вибросита и просеивающее оборудование из Китая: как заказать
На этой странице собрано оборудование для просеивания: круглые и ультразвуковые вибросита, тамблерные сита, контрольные сита и станции разгрузки мешков, центробежные просеиватели, сито для гранул и таблеток, фильтрующее и лабораторные сита, линейные, качающиеся, вероятностные, обезвоживающие и тяжёлые грохоты, питатели, конвейеры, элеваторы и валковые дробилки. Всего 339 позиций завода-партнёра в Китае, у каждой размеры, мощность и сетка.
Выбирать удобнее от материала: порошки, муку, пигменты и лекарственное сырьё просеивают на круглых ситах, гранулы и хрупкие кристаллы на тамблерных, песок и щебень на линейных и вероятностных грохотах, руду и уголь на тяжёлых. Для подачи порошка без пыли ставят вакуумный конвейер, для вскрытия мешков станцию разгрузки.
Сита делают с сеткой от 2 до 500 меш, а марку стали корпуса и сетки подтверждаем по каждой модели до заказа. По данным производителя, предприятие сертифицировано по ISO 9001:2015, а круглое вибросито прошло сертификацию CE; документы для России проверяем под каждую модель до заказа.
КорОпт ведёт заказ целиком: сверяем сетку, материал и питание, собираем разные группы в одну поставку, везём сборным грузом или контейнером, растаможиваем и оформляем документы. Выберите позиции и отправьте заявку, и мы вернёмся с расчётом.
