Термоусадка, картонаж и упаковка в короба
Термоусадка, картонаж и упаковка в короба
Термоусадочные туннели, L-запайщики (они запаивают плёнку с двух сторон ножом в форме буквы L), рукавные машины, картонажные автоматы, заклейка коробов, обмотка паллет, чек-веера (конвейерные весы, которые проверяют вес каждого пакета) и металлодетекторы для конца линии. Назовите, что упаковываете и сколько упаковок в минуту, и мы подберём машины.
Раздел «Фасовка и упаковка»: три каталога
Каталог разделён по задачам: этикетировка и розлив, вакуум и запайка, групповая упаковка. Заявку можно отправить с любой страницы, менеджер увидит, откуда она пришла.
Фасовка и этикетировка
этикетировочные машины, розлив, укупорка, фасовка в пакет, флоупак, дозаторы и линии под ключ
Открыть каталог
Вакуумные упаковщики и запайщики лотков
камерные вакуумные машины, запайка стаканов и лотков, скин-упаковка, запайщики пакетов
Открыть каталог
Термоусадка, картонаж и упаковка в короба
термоусадочные туннели, L-запайщики, картонажные автоматы, заклейка коробов, чек-веера и металлодетекторы
Вы на этой страницеТри сценария для конца линии
Групповая упаковка в плёнку
Групповая и защитная упаковка: рукав с термотоннелем собирает спайки бутылок, L-обрез закрывает коробки и косметику, вакуум упаковывает продукты. Это то, что превращает россыпь продукции в отгружаемую единицу.
ПЛЁНКАТермоусадка и вакуумгруппировка · L-обрез · вакуум6 позиций · AS-DL-XKJ01 · AS-550BF · AS-WRAP-3D и другиеСвернутьСмотреть машины
Групповая и защитная упаковка: рукав с термотоннелем для спаек бутылок, L-обрез для коробок и косметики, вакуум для продуктов. Это то, что превращает россыпь продукции в отгружаемую единицу.
AS-DL-XKJ01Рукав + термотоннель (спайки бутылок)
Групповая упаковка бутылок в плёнку: вода, напитки, консервация. Спайка 6–12 бутылок — стандарт отгрузки для сетей.
- Скорость
- 35–50 уп/мин
- Мощность
- 7 кВт · 380 В
- Габарит
- 2300×900×1750 мм
AS-550BFL-обрез + термоусадка
Коробки, косметика, канцелярия — аккуратная глянцевая плёнка по форме изделия. L-нож кроит, тоннель усаживает.
- Скорость
- 35–50 уп/мин
- Мощность
- 7 кВт · 380 В
- Габарит
- 2300×900×1750 мм
AS-WRAP-3DЦеллофанирование (3D-обёртка)
Обтяжка коробки плёнкой «как сигаретная пачка» — с фирменной лентой вскрытия. Парфюмерия, чай, косметические наборы.
- Скорость
- 35–50 уп/мин
- Мощность
- 7 кВт
- Габарит
- 2500×900×1800 мм
AS-ZKBZJВакуумный упаковщик двухкамерный
Две камеры работают попеременно — пока одна тянет вакуум, вторая загружается. Мясо, рыба, соленья, крупы, электроника.
- Мощность
- 1,5 кВт
- Вес и габарит
- 240 кг · 1020×520×950 мм
- Продукт
- свежие и сухие продукты
AS-WALLPAPERРукав для рулонов и профиля
Термоусадка длинномеров: обои, тубусы, профиль, багет. Рукав формируется вокруг изделия и усаживается в тоннеле.
- Изделие
- рулоны, тубусы, длинномеры
- Формат
- линия рукав + тоннель
AS-WINEBOXЗаклейка + усадка подарочных коробов
Винные и подарочные коробки: заклейка, обтяжка плёнкой, термоусадка. Товарный вид для полки и защита при перевозке.
- Изделие
- подарочные и винные короба
- Формат
- заклейка + усадка
Термоусадка, L-запайщики и обмотка
Плёнка плотно стягивается на товаре и защищает его от пыли, воды и вскрытия. Здесь запайщики, усадочные туннели, паровые и электрические туннели для этикеток-рукавов и этикетирования крышек.
ТЕРМОУСАДКАL-запайщики и камерные машины «2 в 1»коробки · игрушки · продукты · канцелярия5 позиций · UM-SH01 · UM-SH03 · UM-SH04 и другиеСвернутьСмотреть машины
Запайка и усадка плёнки в одном месте или на двух постах: камерные машины 2-в-1 подойдут для малого объёма, а автоматические L-запайщики с туннелем работают как линия — от коробки до готового пакета.

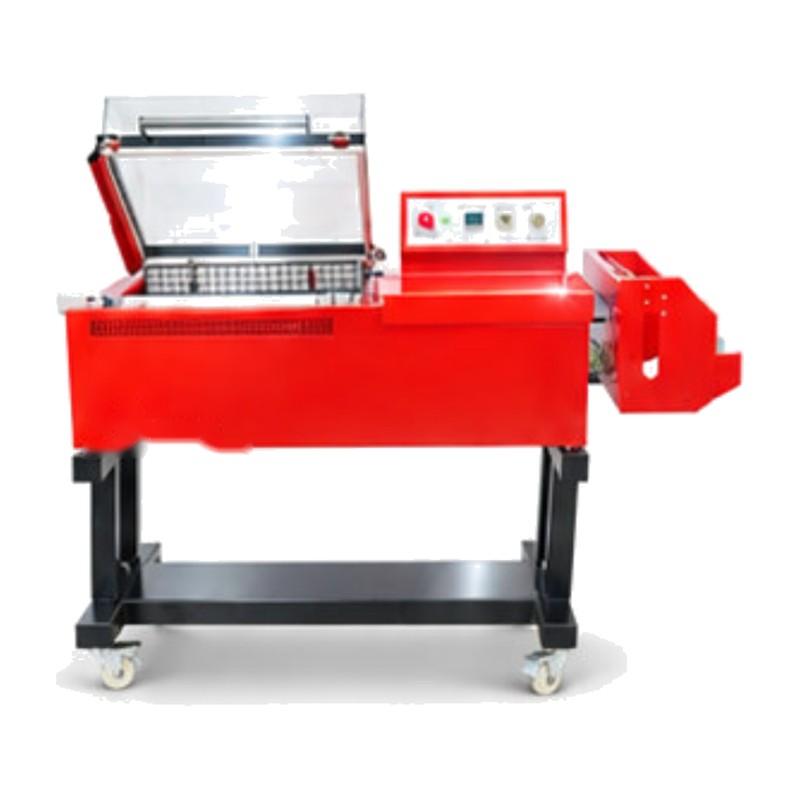

UM-SH01Камерная машина «2 в 1» для усадки коробок, 500–800 шт/ч
Один пост для запайки и усадки: положили изделие под плёнку, закрыли крышку — машина запаяла и усадила. Подходит для упаковки коробок, игрушек, электронных конструкторов. Для небольшого объёма — 500–800 изделий в час. Размер упаковки до 520×380×200 мм. Для небольших партий есть вариант с камерой 300×280 мм и с настольным размещением; плёнка PVC, POF, PP, оператор один.
- Производительность
- 500–800 шт/ч
- Размер упаковки
- до 520×380×200 мм
- Мощность
- 4 кВт
- Габарит
- 1370×690×1100 мм

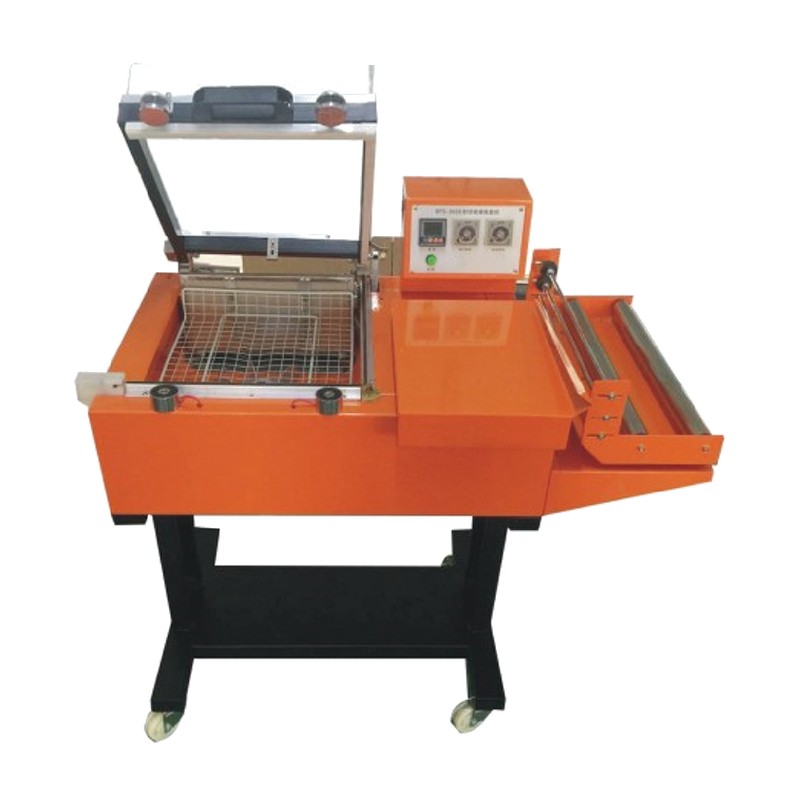

UM-SH03Малый камерный упаковщик «2 в 1», 500 шт/ч
Малая версия на подставке: усадочная камера 300×280 мм, запайка 570×480 мм, 3 кВт. Подходит для мелких изделий и небольших партий.
- Производительность
- 500 шт/ч
- Усадочная камера
- 300×280 мм
- Линия запайки
- 570×480 мм
- Высота упаковки
- до 200 мм
- Питание
- 220 В · 3 кВт
- Вес и габарит
- 70 кг · 950×550×1000 мм

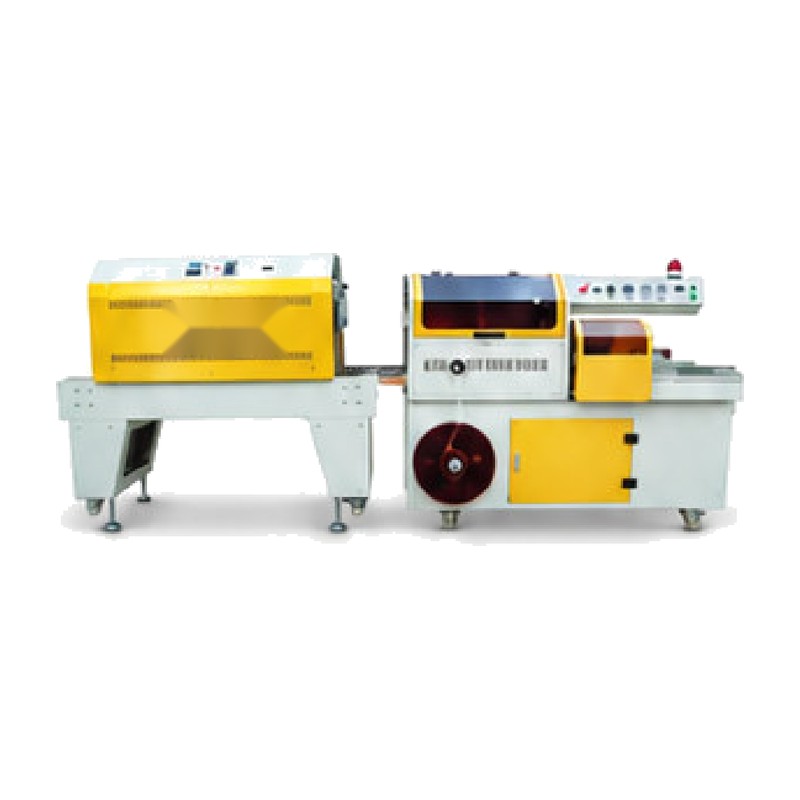

UM-SH04Автоматический L-запайщик, 30 уп/мин
Полностью автоматическая запайка и резка плёнки, а усадка — в отдельном туннеле. Ограничитель остатков плёнки убирает отходы. Для упаковки бытовых товаров, косметики, канцелярии, книг, фармацевтики. Изделие до 470×470×180 мм.
- Производительность
- 30 уп/мин
- Размер упаковки
- до 470×470×180 мм
- Область запайки
- 570×480 мм
- Мощность
- 1,5 + 9 кВт
- Габарит
- запайщик 1600×770×1450 · туннель 1050×600×1200 мм

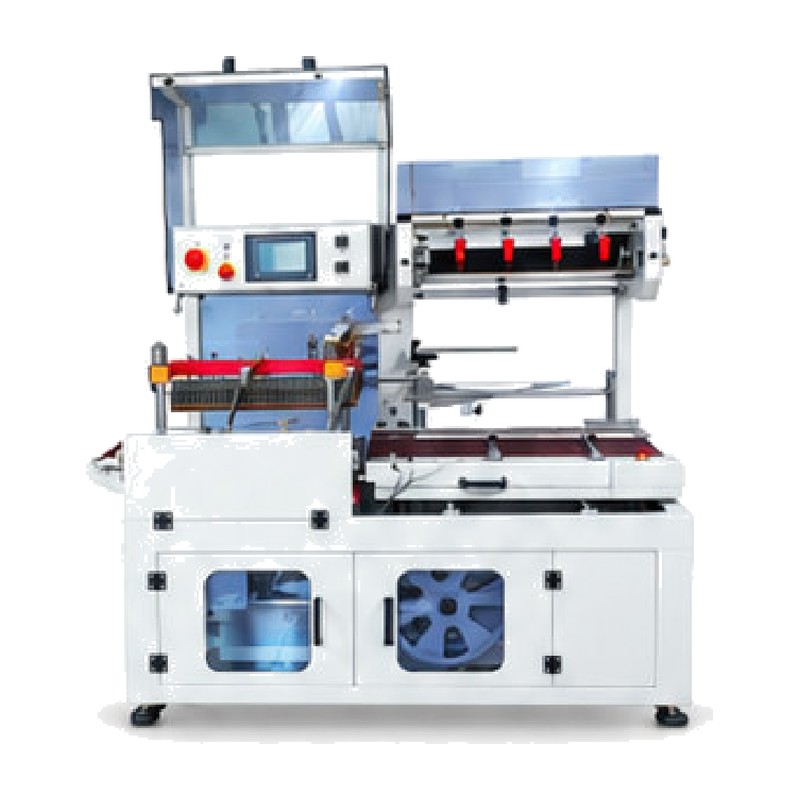

UM-SH05Автоматический вертикальный запайщик — резак, 30 уп/мин
Вертикальная запайка и резка: для изделий неограниченной длины и шириной до 450 мм. Модуль запайки и туннель усадки, 30 упаковок в минуту.
- Производительность
- 30 уп/мин
- Размер упаковки
- до 450×250 мм, длина не ограничена
- Резка
- 480 мм
- Мощность
- 1,5 + 9 кВт
- Габарит
- запайщик 1600×800×1450 · туннель 1050×600×1200 мм

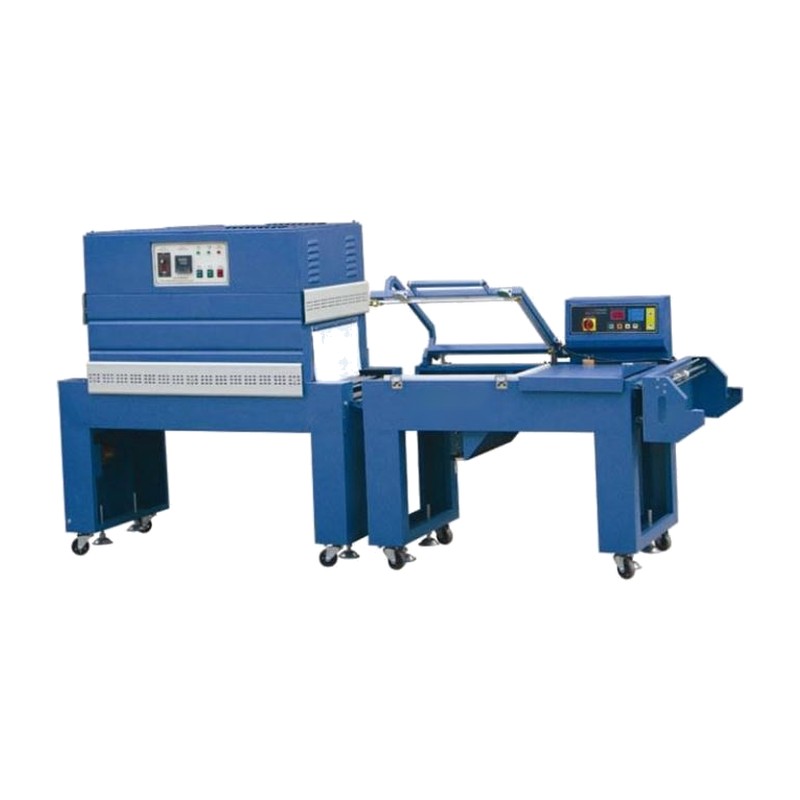

UM-SH06Полуавтоматический L-запайщик с туннелем, 2000 шт/ч
Оператор подаёт изделие на запайку, нож отрезает и запаивает плёнку, дальше изделие едет через усадочный туннель. Подходит для пищи, подарков, метизов, полиграфии.
- Производительность
- 2000 шт/ч
- Туннель
- 1000×400×200 мм
- Изделие
- до 400×200 мм
- Питание
- 220/380 В · 9 кВт
- Нагрузка на ленту
- ≤ 10 кг
- Вес и габарит
- 95 кг · 1350×620×1380 мм
ТУННЕЛИУсадочные туннели для плёнки, бутылок и упаковок в рукаввода · пиво · банки · коробки · плёнка8 позиций · UM-SHT01 · UM-SHT02 · UM-SHT03 и другиеСвернутьСмотреть машины
Горячий воздух стягивает ПЭ-плёнку вокруг спайки бутылок, банок и коробок. В линейке туннели разных длин, для упаковок от 400 до 600 мм шириной. Для этикеток-рукавов и колпачков есть отдельные паровые и электрические туннели.
UM-SHT01Усадочный туннель для ПЭ-плёнки 600×350 мм
Для спаек бутылок воды, пива и напитков, коробок и банок. Скорость ленты 15 м/мин, максимальный размер упаковки 600×350 мм, сверху и снизу мощные вентиляторы.
- Размер упаковки
- до 600×350 мм
- Скорость ленты
- 15 м/мин
- Габарит
- 3200×950×1580 мм
UM-SHT02Усадочный туннель для ПЭ-плёнки 550×350 мм
Версия поменьше: упаковки до 550×350 мм, скорость ленты 15 м/мин, габарит 2500×850×1580 мм. Подходит для небольших разливочных цехов.
- Размер упаковки
- до 550×350 мм
- Скорость ленты
- 15 м/мин
- Габарит
- 2500×850×1580 мм

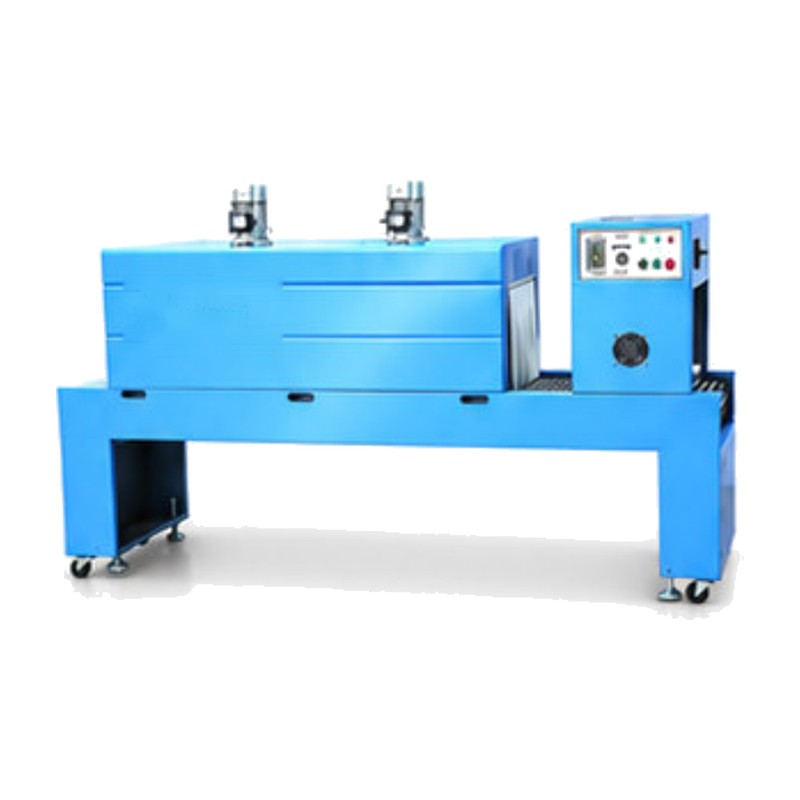

UM-SHT03Усадочный туннель для ПЭ-плёнки 450×350 мм
Для упаковок до 450×350 мм со скоростью ленты 15 м/мин. Габарит 2400×770×1550 мм.
- Размер упаковки
- до 450×350 мм
- Скорость ленты
- 15 м/мин
- Габарит
- 2400×770×1550 мм
UM-SHT04Усадочный туннель для ПЭ-плёнки 400×200 мм
Компактный туннель: упаковки до 400×200 мм, лента 10 м/мин. Для небольших производств; помещается в цехе площадью меньше 10 м².
- Размер упаковки
- до 400×200 мм
- Скорость ленты
- 10 м/мин
- Габарит
- 1050×600×1200 мм

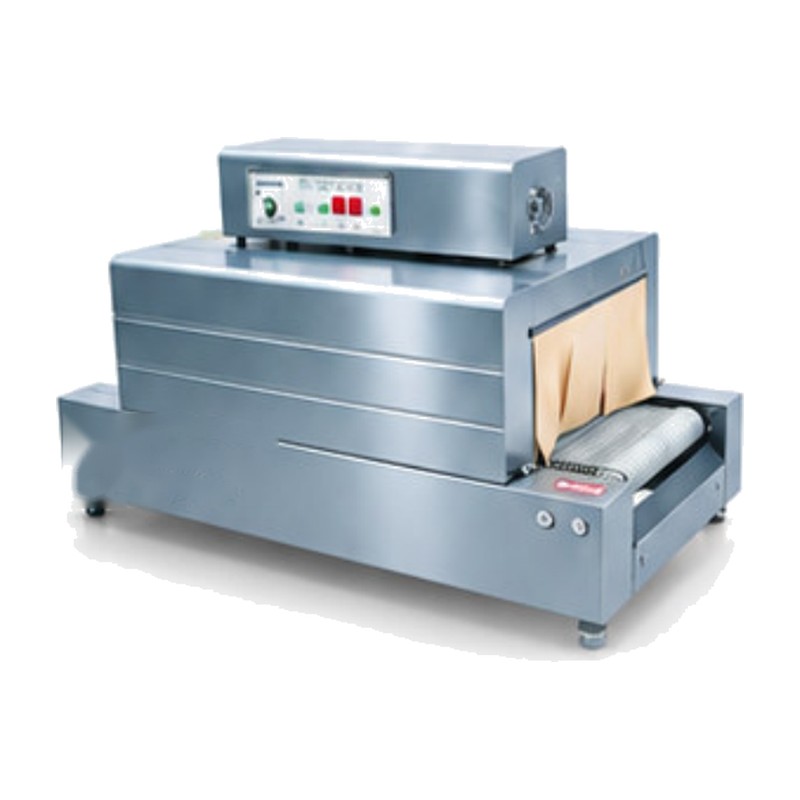

UM-SHT05Усадочный туннель для банок и бутылок 400×200 мм
Для спаек банок и бутылок с плёнкой: до 400×200 мм, лента 10 м/мин, габарит 1100×600×630 мм. Низкий настольный корпус.
- Размер упаковки
- до 400×200 мм
- Скорость ленты
- 10 м/мин
- Габарит
- 1100×600×630 мм

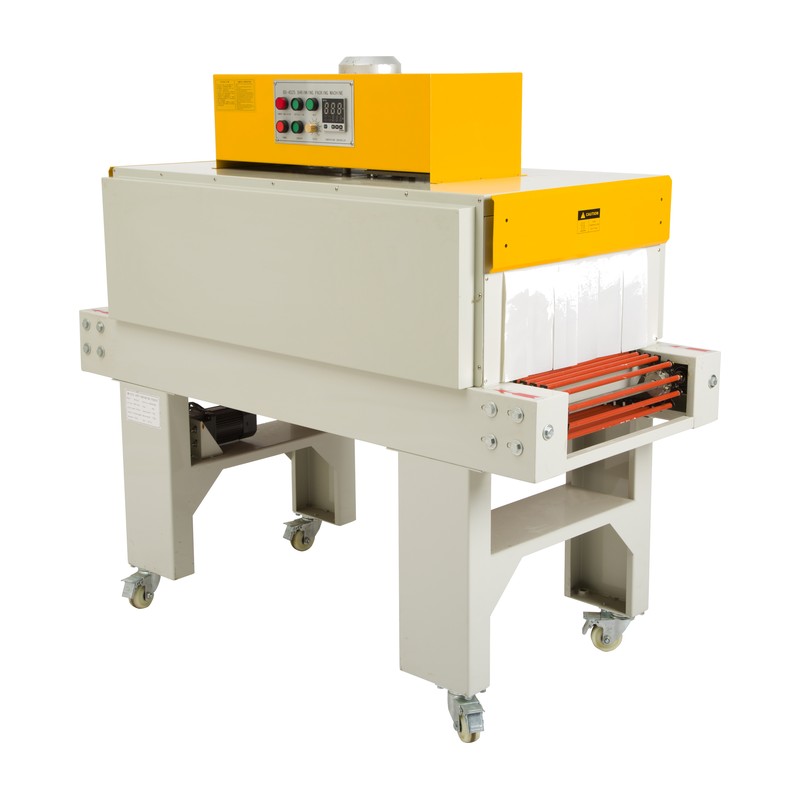

UM-SHT06Усадочный туннель 830×400 мм, 10 м/мин
Туннель с горячим воздухом и нисходящим потоком для банок, бутылок и коробок. Ленту можно заказать роликовой, тефлоновой или из нержавеющей сетки.
- Скорость ленты
- 10 м/мин
- Туннель
- 830×400×250 мм
- Нагрузка на ленту
- 10 кг
- Температура
- до 200 °C
- Питание
- 220/380 В · 6,5 кВт
- Вес и габарит
- 80 кг · 1200×700×1000 мм

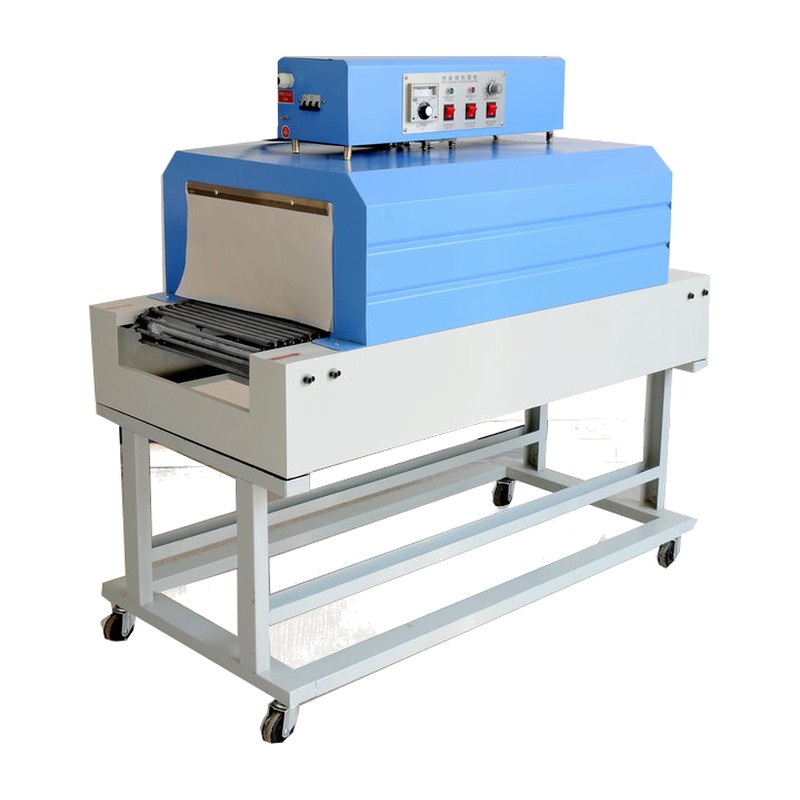

UM-SHT08Усадочный туннель 800×400 и 800×450 мм, две модели
Для коробок, банок, бутылок и коробов: две модели по размеру туннеля. Мощные вентиляторы сверху и снизу, быстрое охлаждение после усадки. Лента роликовая, тефлоновая или из сетки.
- Туннель
- 800×400×200 / 800×450×250 мм
- Скорость ленты
- 10 м/мин
- Нагрузка на ленту
- 10 кг
- Температура
- до 200 °C
- Питание
- 380 В · 6,5 / 8 кВт
- Вес и габарит
- 100 / 110 кг · 1200×600×1200 / 1200×660×1250 мм

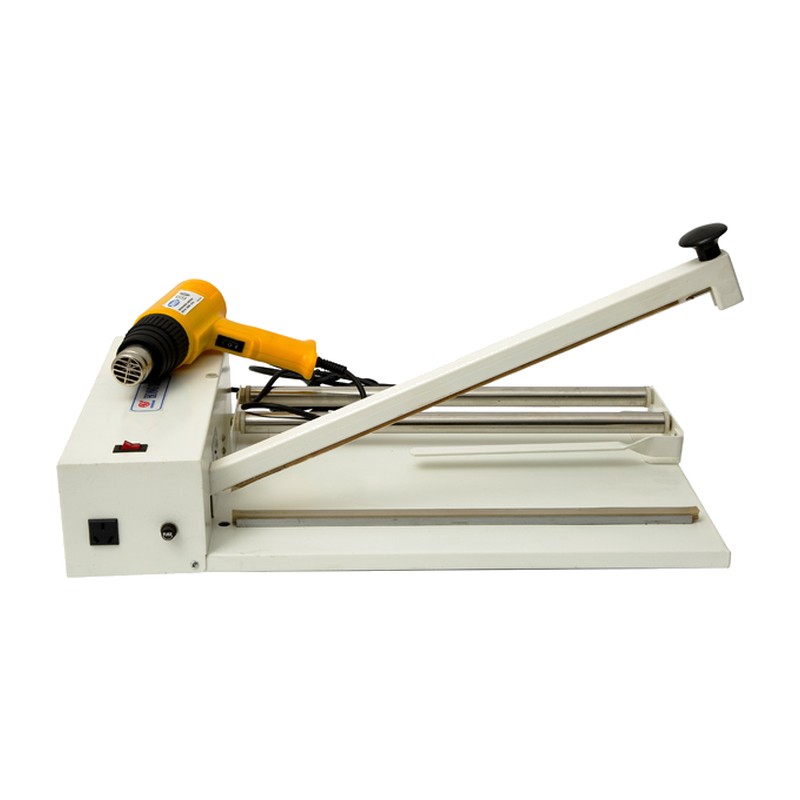

UM-SHT07Настольный ручной усадочный упаковщик с термопистолетом
Запайка ручным рычагом, усадка термопистолетом. Для упаковки книг, игрушек, подарков и продуктов в ПВХ или POF плёнку. Ручное устройство для малого бизнеса и дома.
- Профиль
- ручной упаковщик с термопистолетом
- Плёнка
- ПВХ, POF
- Длина шва
- 300–600 мм
- Регулировка
- температура в 9 ступеней
РУКАВРукавные упаковщики и туннели для этикеток и колпачковбутылки · наборы · термоусадочная этикетка9 позиций · UM-SR01 · UM-SR02 · UM-SR03 и другиеСвернутьСмотреть машины
Рукавная упаковка стягивает пластиковый рукав вокруг группы бутылок или банок. Рукавные упаковщики ведут рукав на группу изделий, а паровые и электрические туннели закрепляют этикетку на горлышке и корпусе бутылки.

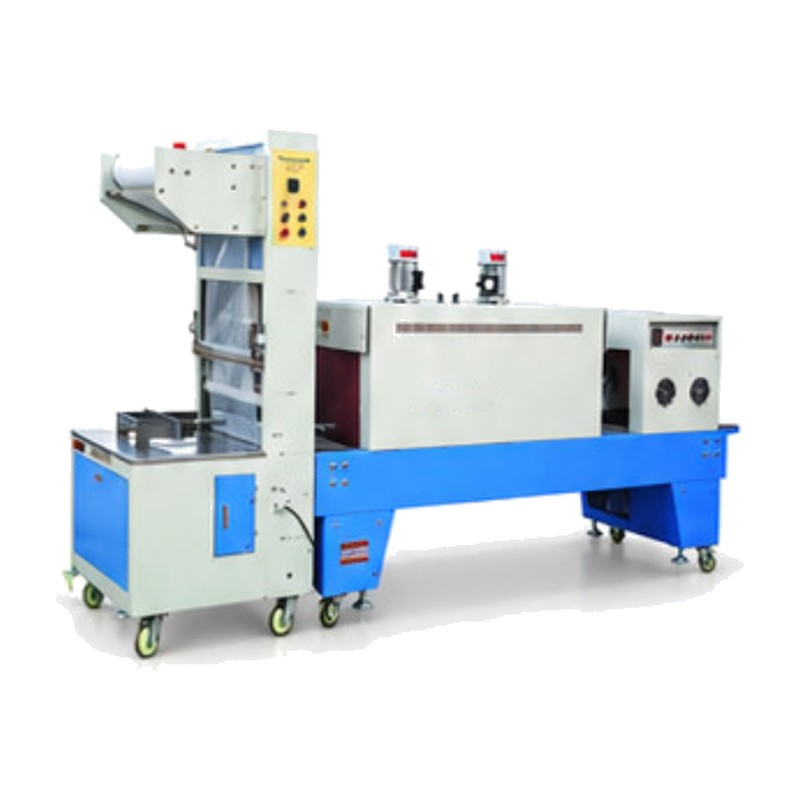

UM-SR01Полуавтоматический рукавный упаковщик с туннелем
Оператор формирует группу бутылок на лотке, машина сама подаёт плёнку, запаивает и режет рукав, туннель стягивает его. Для упаковок до 500×300×300 мм, 6–10 упаковок в минуту.
- Производительность
- 6–10 уп/мин
- Размер упаковки
- до 500×300×300 мм
- Ширина плёнки
- до 600 мм
- Габарит
- упаковщик 1030×850×1970 · туннель 2500×850×1580 мм

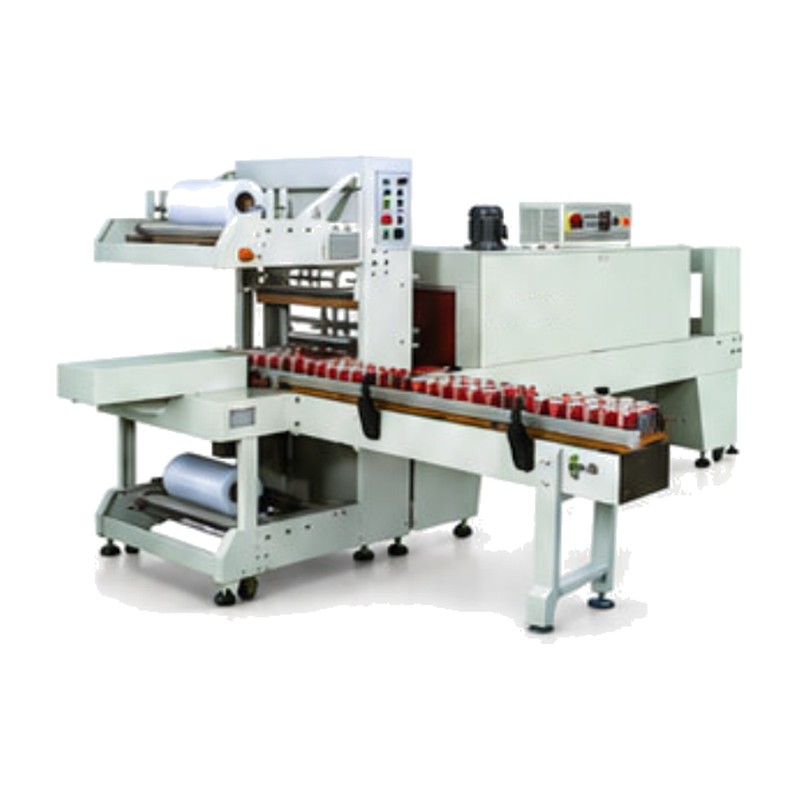

UM-SR02Автоматический рукавный упаковщик с туннелем, 8–20 уп/мин
Автомат на упаковки до 600×300×300 мм: сам подаёт плёнку, группирует изделия, запаивает и отдаёт на туннель. Для консервов, напитков, воды в ПЭТ.
- Производительность
- 8–20 уп/мин
- Размер упаковки
- до 600×300×300 мм
- Ширина плёнки
- до 600 мм
- Габарит
- упаковщик 2750×1530×1970 · туннель 2500×850×1580 мм

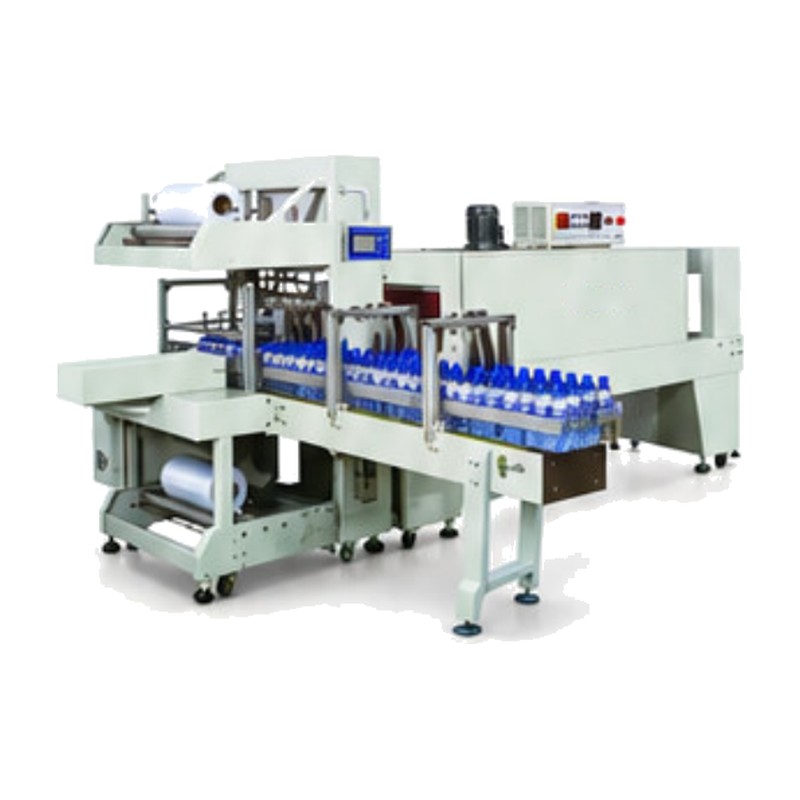

UM-SR03Автоматический рукавный упаковщик с туннелем и подачей лотка
Версия для групп без лотка и с подачей: бутылки, банки, коробки укладываются на ленту, а плёнка стягивается. 8–18 упаковок в минуту, до 600×300×300 мм.
- Производительность
- 8–18 уп/мин
- Размер упаковки
- до 600×300×300 мм
- Ширина плёнки
- до 600 мм

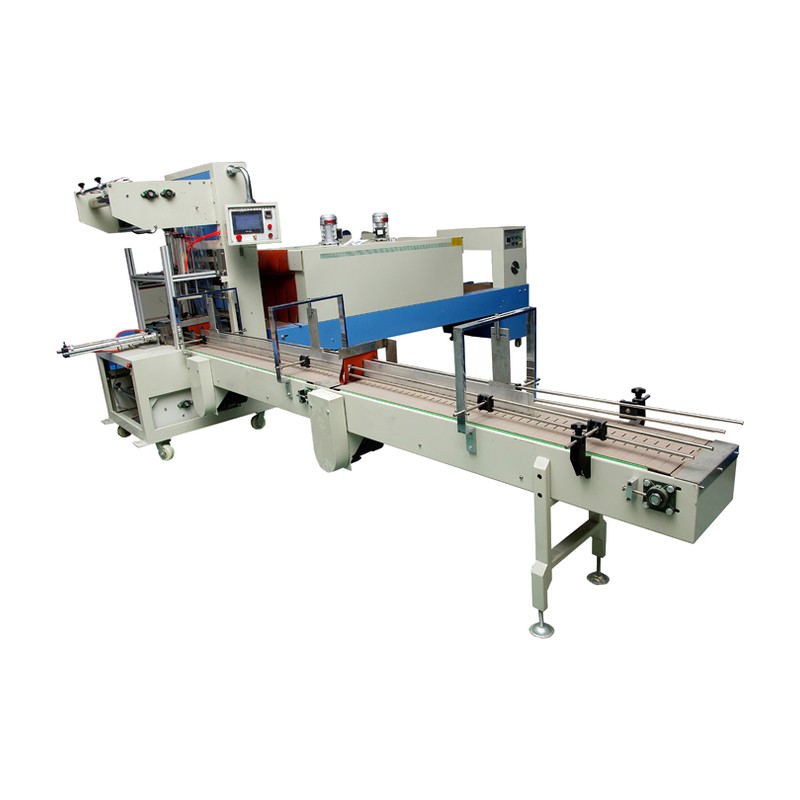

UM-SR04Автоматический рукавный упаковщик с туннелем, 12–15 уп/мин
Автомат: подача группы, плёнка, запайка рукава и туннель усадки. Плёнка PE, POF или PVC шириной до 600 мм; группы 2, 3 или 4 ряда переключаются на панели за 2–3 минуты.
- Производительность
- 12 уп/мин (упаковщик) · 15 уп/мин (туннель)
- Упаковка
- от 280×100×100 до 500×300×300 мм
- Плёнка
- PE, POF, PVC до 600 мм
- Питание
- 220/380 В · 2 и 24 кВт
- Вес и габарит
- 600 + 400 кг · 2750×1530×1970 и 3200×950×1580 мм

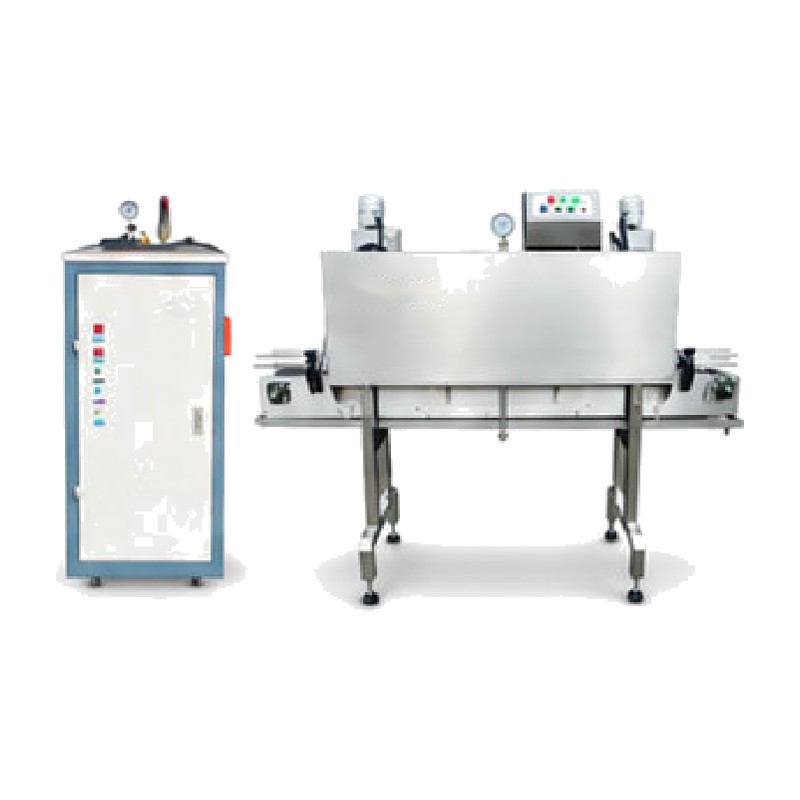

UM-SR05Паровой туннель для этикеток-рукавов
Горячий пар стягивает этикетку-рукав по телу бутылки. Для минеральной воды, напитков и масла. Бутылка до Ø120 мм и высотой до 400 мм, скорость ленты 0–10 м/мин.
- Скорость ленты
- 0–10 м/мин
- Бутылка
- до Ø120 · высота до 400 мм
- Габарит
- 2200×520×1600 мм

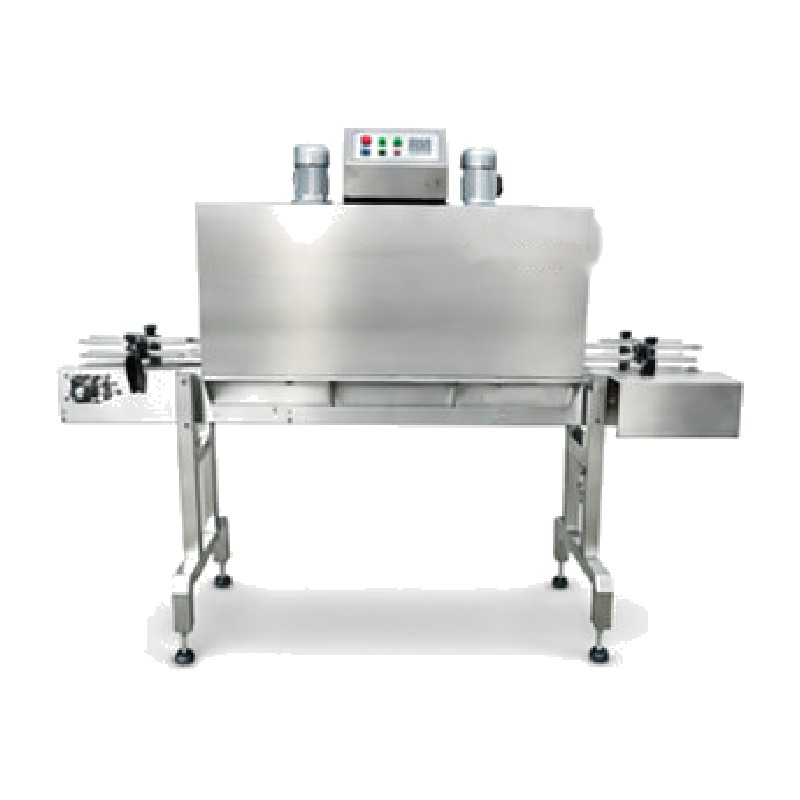

UM-SR06Электрический туннель для термоусадочных этикеток
Электрический обогрев: этикетка стягивается равномерно, температура регулируется. Бутылка до Ø120 мм, высота до 400 мм, лента 0–10 м/мин.
- Скорость ленты
- 0–10 м/мин
- Бутылка
- до Ø120 · высота до 400 мм
- Габарит
- 2200×520×1600 мм

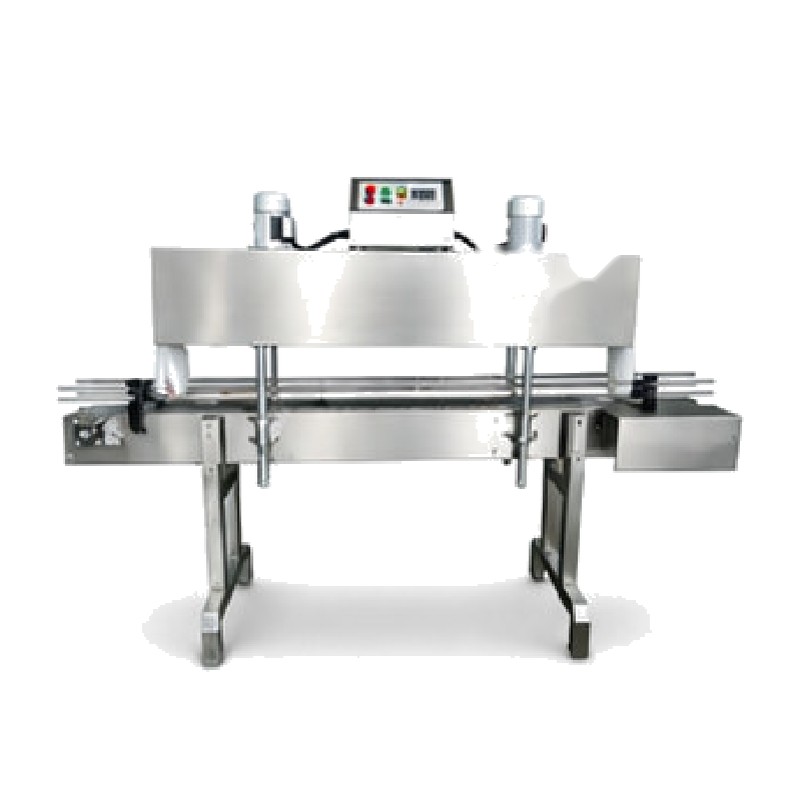

UM-SR07Туннель для колпачков и контрольных лент
Закрепляет термоусадочный колпачок на горлышке бутылки: защита от вскрытия на воде, напитках и масле. Бутылка до Ø100 мм, высота до 400 мм.
- Скорость ленты
- 0–10 м/мин
- Бутылка
- до Ø100 · высота до 400 мм
- Габарит
- 2200×520×1600 мм

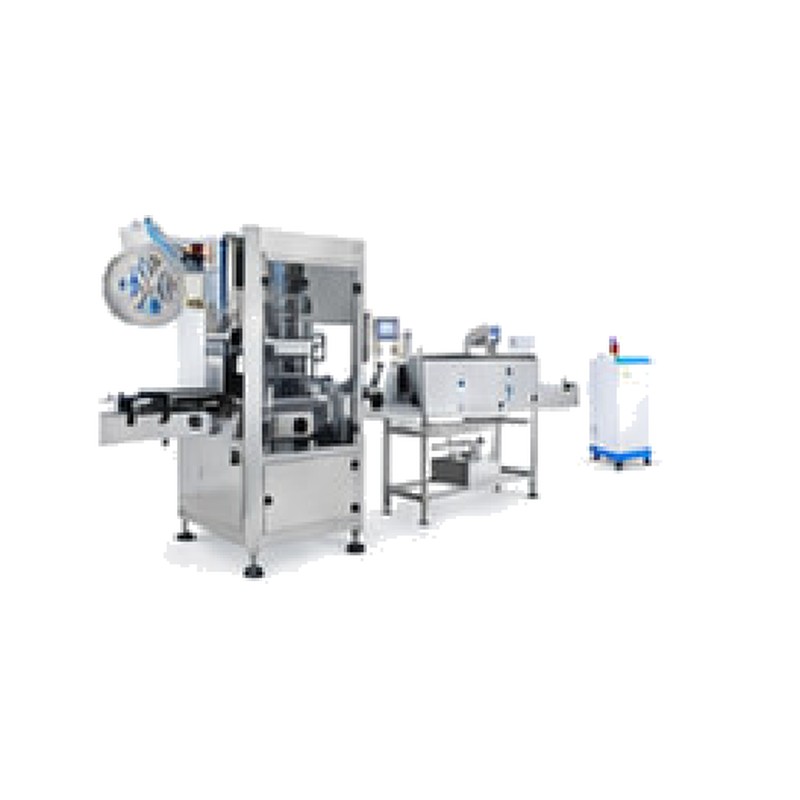

UM-SR08Автоматический рукавный аппликатор этикеток с кодером
Автоматическая линия: подача бутылок, нанесение рукава, усадка и нанесение даты. Для бутылок воды и напитков.
- Профиль
- линия этикетки-рукава
- Операции
- подача, нанесение, усадка, датер
- Параметры
- по бутылке заказчика

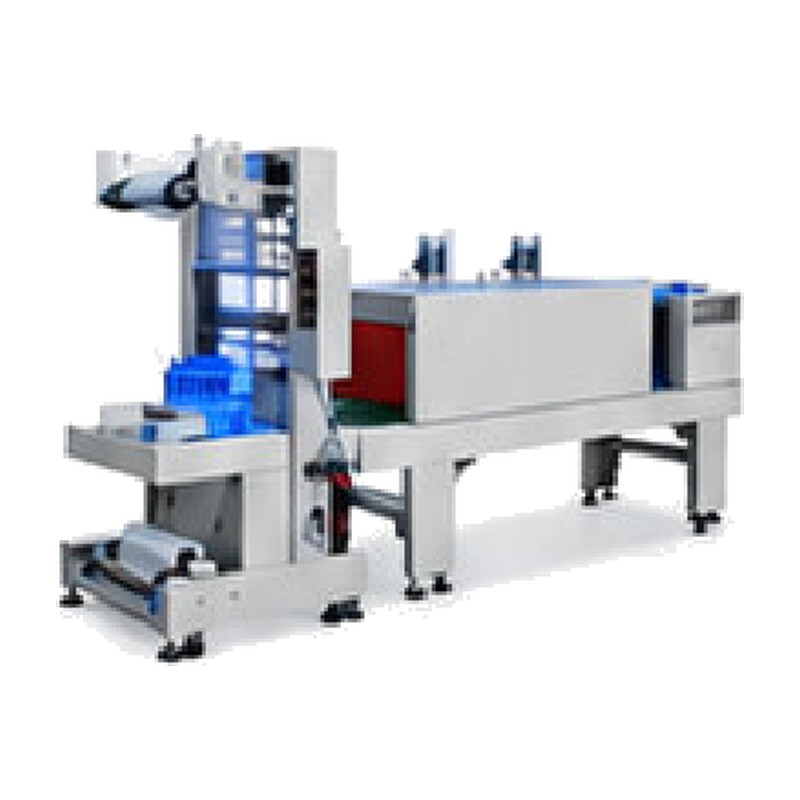

UM-SR09Полуавтоматический усадочный упаковщик групп бутылок
Оператор подаёт группу бутылок, машина оборачивает её плёнкой и отправляет в усадочный туннель. Подходит для небольшого розлива воды и напитков. Параметры подбираются под линию.
- Профиль
- полуавтоматический усадочный упаковщик
- Применение
- групповая упаковка бутылок
- Параметры
- уточняются под линию
Картонажные машины и упаковка в короба
Всё, что нужно после фасовки: пачки и саше складываются в коробки, коробки идут в ящики, ящики запечатываются и укладываются на поддон. Здесь отдельные картонажные автоматы, готовые линии и оборудование для заклейки и обвязки.
КАРТОНАЖАвтоматические картонажные машиныкоробки · блоки · пачки · фармацевтика3 позиции · UM-CT01 · UM-CT02 · UM-CT03СвернутьСмотреть машины
Машина сама берёт плоскую заготовку, собирает коробку, закладывает продукт и закрывает клапаны. Работают с картоном 250–350 г/м². Формат коробки переналаживается в пределах указанного размера: стоит один раз настроить и можно упаковывать печенье, маски, косметику, электронику.

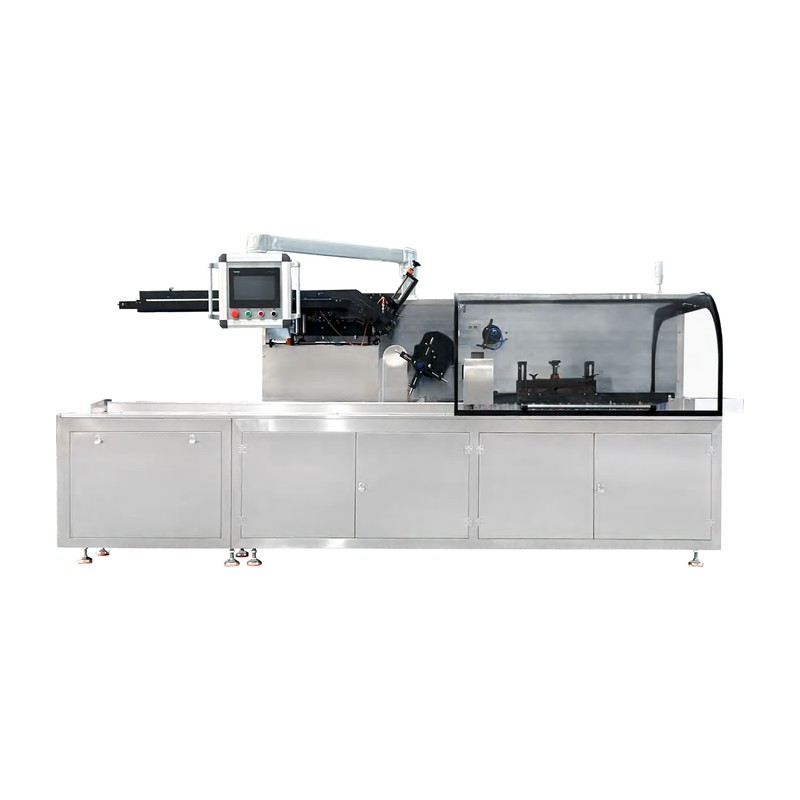

UM-CT01Скоростная картонажная машина для коробок до 190×90×60 мм
Для мелких коробок: косметика, лекарства, чай в пакетиках, зубные пасты, ручки, провода. Кулачковый механизм обеспечивает до 90 коробок в минуту, а сервопривод и сенсорная панель делают смену формата быстрой. Если в упаковке нет изделия, коробка не берётся: картон не расходуется.
- Скорость
- 40–90 коробок/мин (по сайту до 120)
- Размер коробки
- макс. 190×90×60 · мин. 80×20×15 мм
- Картон
- серый 300–350 г/м² · белый 250–350 г/м²
- Питание
- 220 В · 1,9 кВт (главный привод 1,1 кВт)
- Воздух
- 0,5–0,8 МПа
- Вес и габарит
- 1500 кг · 3316×1230×1884 мм

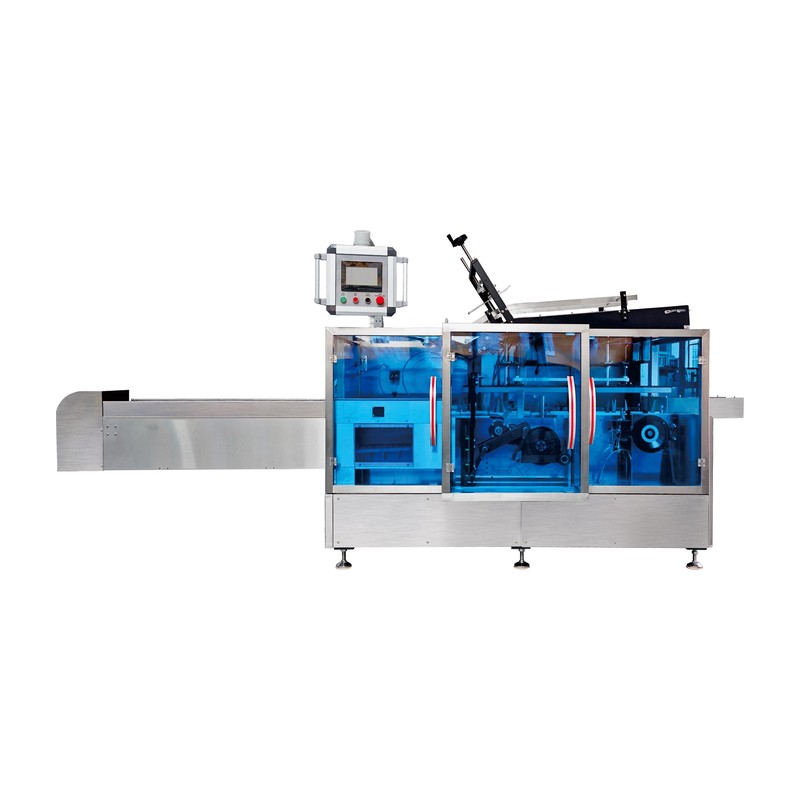

UM-CT02Автоматическая картонажная машина для коробок до 260×180×80 мм
Рабочий формат для печенья, чайных наборов, перчаток, масок, косметики, пищевых добавок, напитков в пакетах. Размер коробки от 90×30×20 до 260×180×80 мм. Горизонтальная схема с кулачковым приводом и цепной подачей, шум не больше 80 дБ. Та же машина работает в связке с вертикальным фасовщиком порошка: саше падают прямо в коробку (линия «стик-пак — картонаж»).
- Скорость
- 20–60 коробок/мин
- Размер коробки
- макс. 260×180×80 · мин. 90×30×20 мм
- Картон
- серый 300–350 г/м² · белый 250–350 г/м²
- Питание
- 220 В · 1,62 кВт (главный привод 1,5 кВт)
- Воздух
- 0,5–0,8 МПа
- Вес и габарит
- 1000 кг · 3825×1592×1761 мм

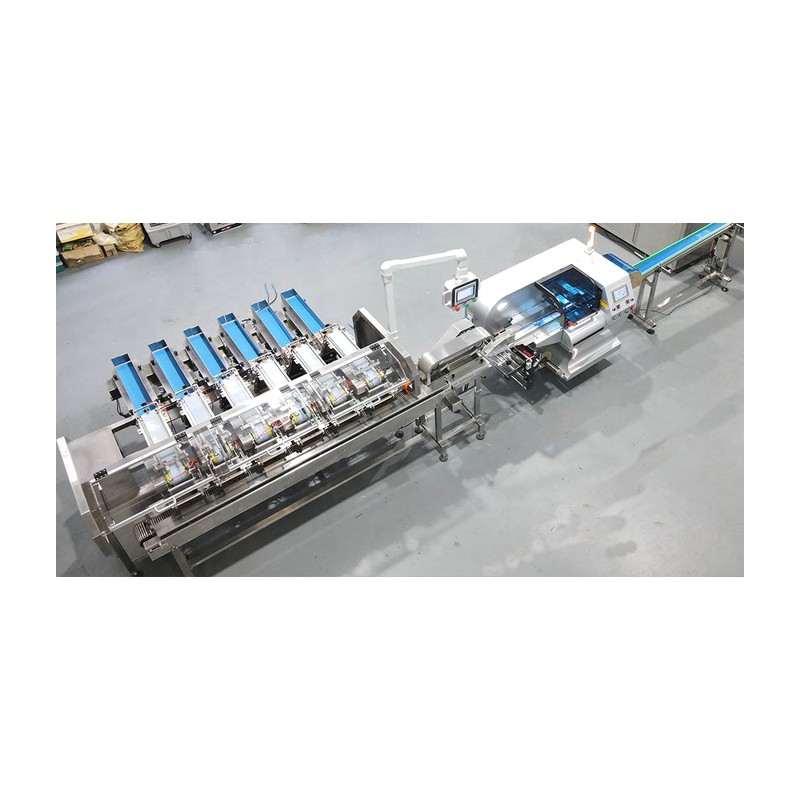

UM-CT03Линия подсчёта и упаковки палочек и печенья в коробки
Считает длинные изделия — хлебные палочки, вафли, печенье «пальчики» — раскладывает их по пакетам или коробкам, а на выходе запаянная пачка идёт в картонажную машину. Точность счёта от 99,9 до 100 %, управление на ПЛК с сенсорной панелью, корпус из нержавеющей стали.
- Изделие
- печенье-палочки, хлебные палочки, длинные снеки · длина 50–200 мм
- Производительность
- 30–120 упаковок/мин (по числу штук и размеру)
- Точность счёта
- 99,9–100 %
- Управление
- ПЛК, сенсорная панель
- Материал
- нержавеющая сталь SUS304
- Упаковка
- по требованиям заказчика
ЛИНИИЛинии упаковки в короба: от пакета до паллетыкартонаж · ящики · робот · паллета7 позиций · UM-LN01 · UM-LN02 · UM-LN03 и другиеСвернутьСмотреть машины
Готовые линии: пакеты подаются в картонажную машину, коробки собираются в ящик, ящик заклеивается, а в конце робот или укладчик ставит ящики на поддон. Подбираются под продукт, число стиков и темп; ниже — типовые схемы.

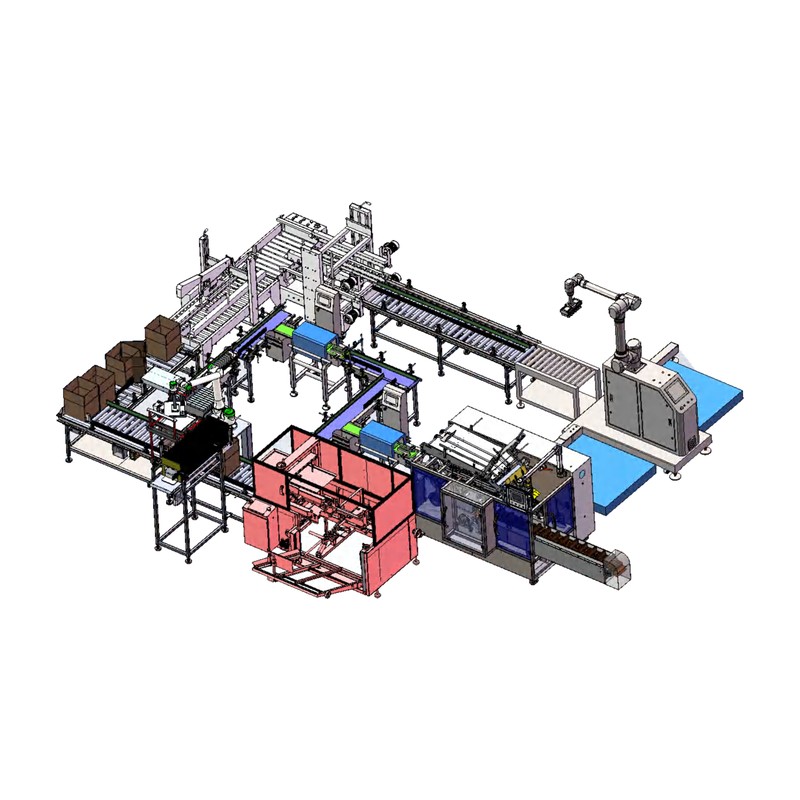

UM-LN01Линия «коробка — ящик — паллета» с роботом
Картонажная машина, формирователь ящиков и робот-манипулятор. На входе — коробки с продуктом, на выходе — ящик, готовый к отгрузке. Робот снимает ручной труд на самом тяжёлом участке. По такой же схеме собирают линию «фасовщик порошка — картонаж».
- Профиль
- картонаж + ящики + палетизация
- Автоматизация
- робот-манипулятор, контрольные весы
- Параметры
- по ТЗ заказчика

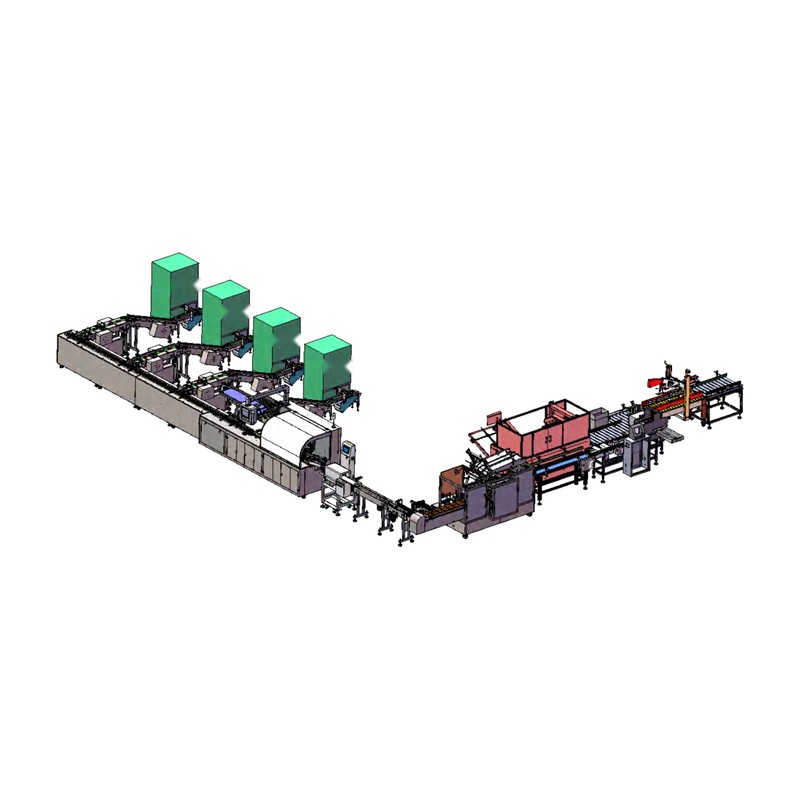

UM-LN02Линия из малой и средней картонажных машин
Две картонажные машины на разный размер коробки в одной линии: малые коробки идут в средние, средние — в ящик. Для упаковки наборов, блоков и подарочных коробок. Для тубы с кремом или мазью схема та же: розлив, запайка, картонаж.
- Профиль
- малая коробка + средняя коробка
- Состав
- две картонажные машины, ящикоформовщик, заклейка
- Параметры
- по ТЗ заказчика

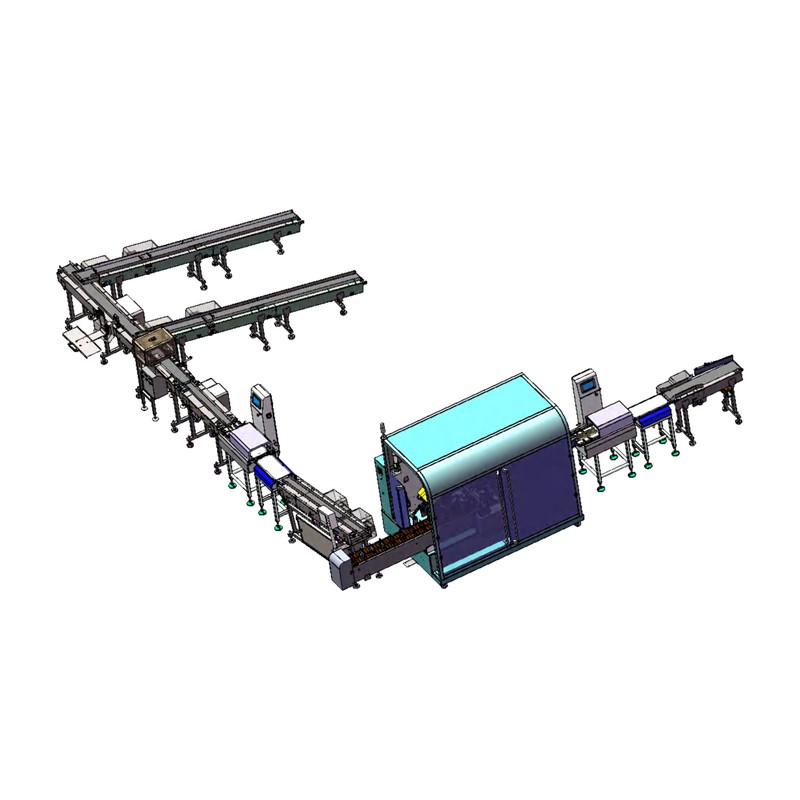

UM-LN03Картонажная линия с визуальным счётом изделий
Камера считает изделия, определяет брак и собирает партию точно по штукам. Затем изделия попадают в коробку. Для упаковки, где нельзя ошибиться на единицу (фарма, электроника, наборы). Для мелких саше впереди ставят сортировщик россыпи.
- Профиль
- картонаж с камерой
- Контроль
- визуальный счёт, отбраковка
- Параметры
- по ТЗ заказчика

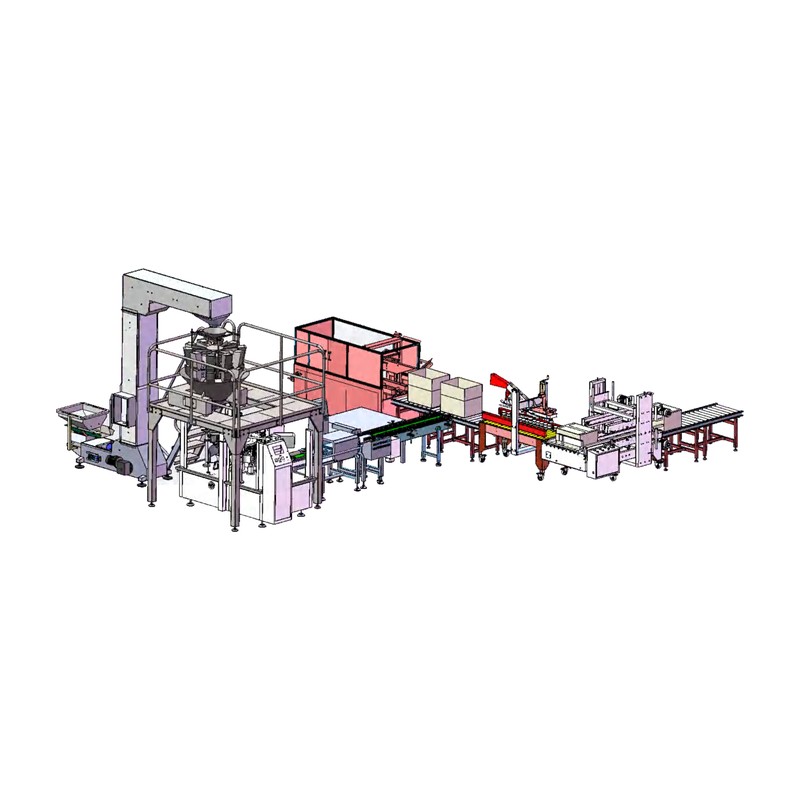

UM-LN04Линия «весовой дозатор — пакеты — контрольные весы»
Вторичный подъёмник, электронные комбинационные весы, упаковщик готовых пакетов и повторное контрольное взвешивание. Для орехов, сухофруктов, закусок и кормов в готовых пакетах.
- Профиль
- подъёмник + комбинационные весы + упаковщик пакетов + чек-веер
- Продукт
- орехи, снеки, сухофрукты
- Параметры
- по ТЗ заказчика
UM-LN05Линия «вертикальный фасовщик — металлодетектор — чек-веер»
Многоголовый весовой дозатор подаёт продукт в вертикальный упаковщик, пакет проходит металлодетектор и контрольные весы. Для снеков, орехов, крупы, где важны чистота и точный вес.
- Профиль
- вертикальный фасовщик + металлодетектор + чек-веер
- Продукт
- снеки, орехи, крупа
- Параметры
- по ТЗ заказчика

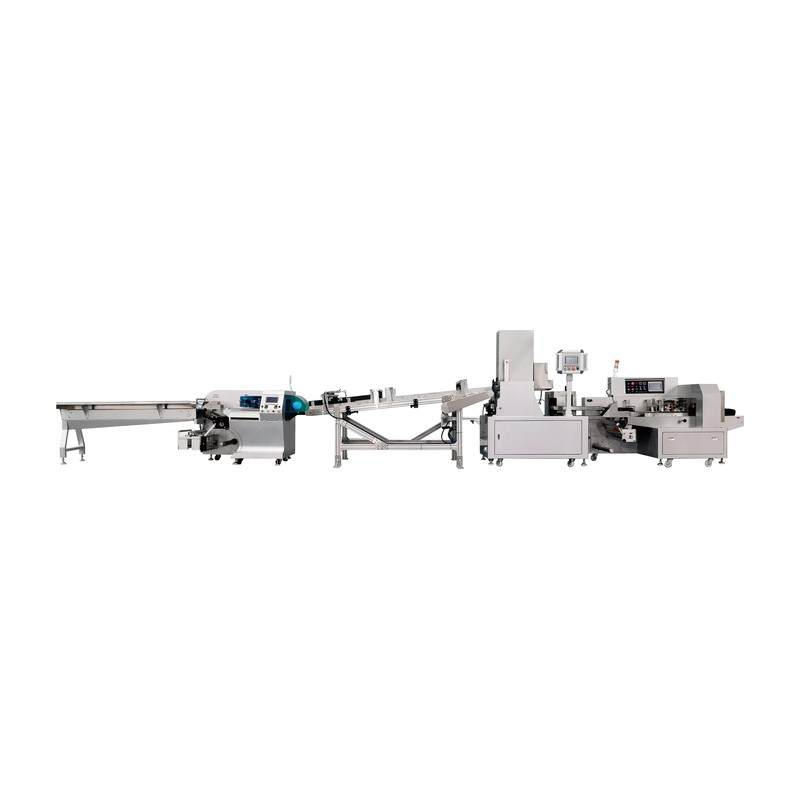

UM-LN09Линия упаковки перчаток
Автоматическая линия: укладка пар перчаток, запайка пакета, автомат подачи, укладка в коробку и заклейка. Для медицинских, строительных и хозяйственных перчаток. Опции: подача карточек, этикетирование, открытие коробки.
- Скорость
- 20–60 шт/мин
- Размер пакета
- длина 80–500 · ширина 40–120 мм
- Питание
- 220 В · 12 кВт
- Вес и габарит
- 4000 кг · 6105×820×1404 мм

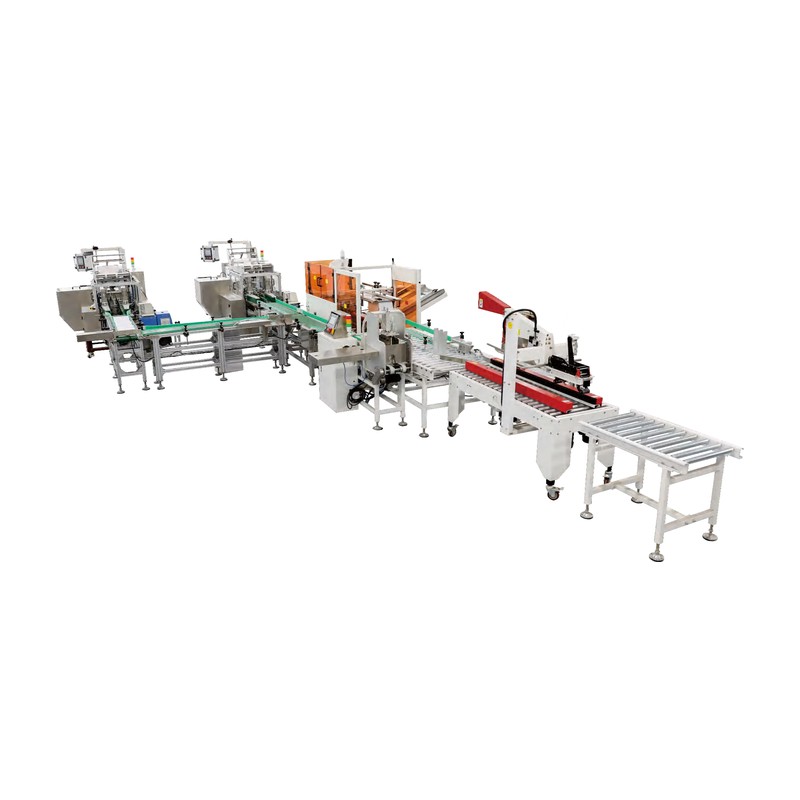

UM-LN10Автоматическая линия коробка — ящик — заклейка
Открытие коробки, укладка, складывание клапанов, нанесение клея, заклейка, сортировка по назначению и упаковка в ящик. Подходит для разных видов и размеров коробок — переналадка внутри диапазона. Управление ПЛК, диагностика сбоев на экране.
- Профиль
- линия открытие — укладка — заклейка — ящик
- Управление
- ПЛК, сенсорная панель
- Опции
- клеевая машина, подача карточек
ЗАКЛЕЙКАЗаклейка ящиков, обвязка и обмотка паллетскотч · лента · стретч · палета8 позиций · UM-SL01 · UM-SL02 · UM-SL03 и другиеСвернутьСмотреть машины
Завершающие операции перед отгрузкой: заклеить ящик лентой, обвязать, обмотать паллету стретч-плёнкой. Эти машины экономят время на складе и снижают расход ленты.

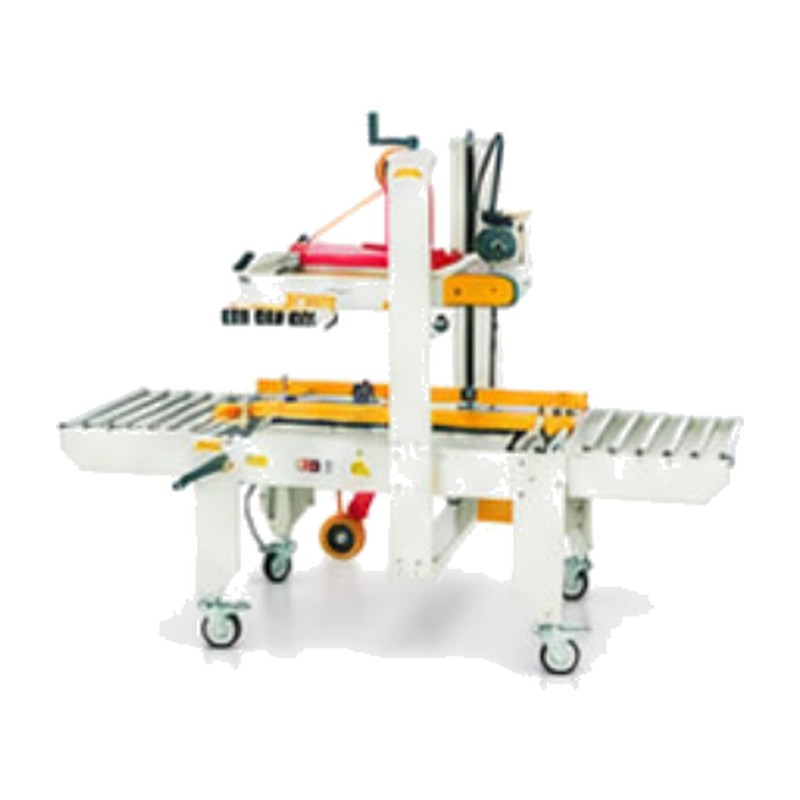

UM-SL01Заклейщик ящиков с верхним и нижним приводом
Картонные ящики идут по конвейеру, а верхний и нижний ремни приводят их в движение, пока лента заклеивает клапаны сверху и снизу. 10–15 ящиков в минуту. Регулировка по высоте и ширине ящика ручная.
- Профиль
- заклейщик ящиков, привод сверху и снизу
- Скорость
- 10–15 ящиков/мин
- Лента
- скотч, верх и низ
- Настройка
- вручную по размеру ящика

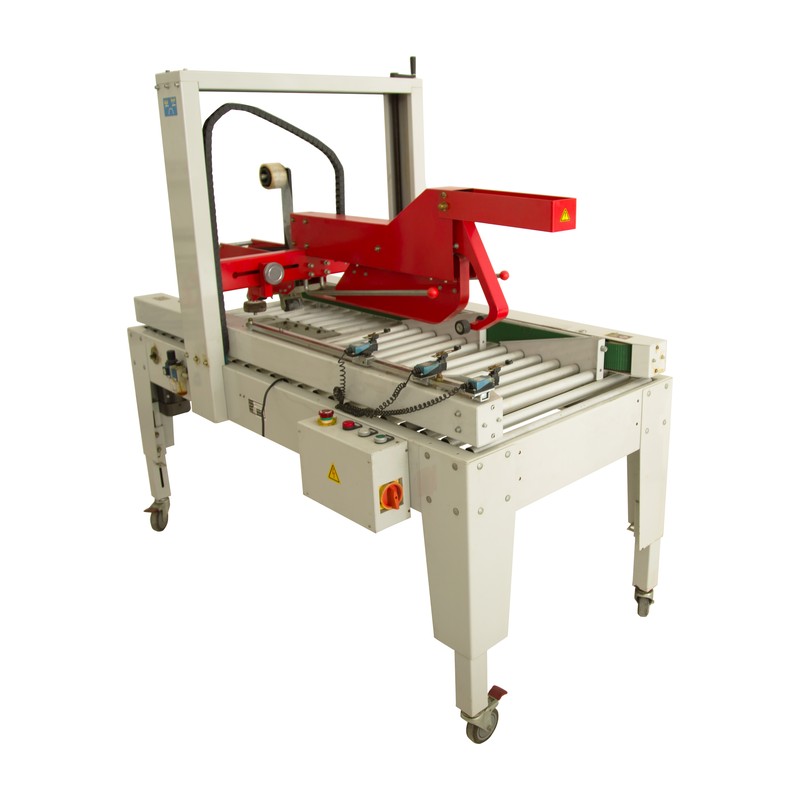

UM-SL02Заклейщик ящиков с боковым приводом
Боковые ремни ведут ящик, лента наклеивается сверху и снизу. Универсален для картонных ящиков разных размеров, нож защищён блокировкой, чтобы не порезать руки.
- Профиль
- заклейщик ящиков, боковой привод
- Скорость
- 20 м/мин
- Ящик
- макс. 400×400 мм, мин. 100×100×150 мм
- Лента
- BOPP, PVC · 36–60 мм
- Мощность
- 200 Вт
- Вес и габарит
- 120 кг · 1870×1755×1520 мм

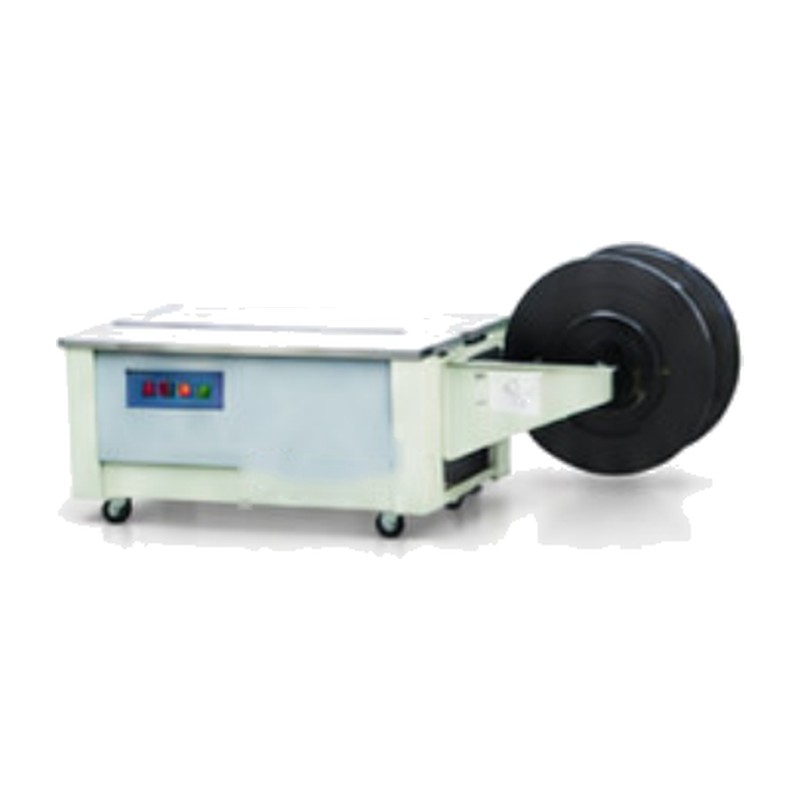

UM-SL03Полуавтоматическая стяжка ящиков с параллельной обвязкой
Обвязывает ящики пластиковой лентой параллельными витками. Для транспортной упаковки: коробок с техникой, мебели, книг. Работает полуавтоматически.
- Профиль
- полуавтомат, параллельная обвязка
- Лента
- пластиковая стяжка

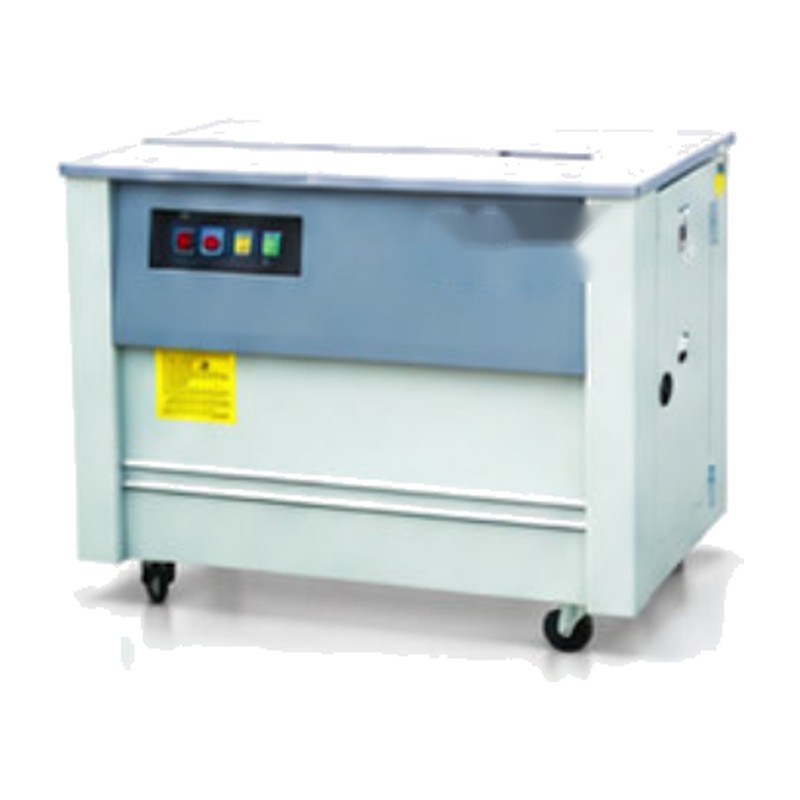

UM-SL04Настольная полуавтоматическая стяжка с перекрёстной обвязкой
Обвязка лентой перекрестно: для тяжёлых и несимметричных коробок. Настольный тип.
- Профиль
- настольный полуавтомат, перекрёстная обвязка
- Лента
- пластиковая стяжка

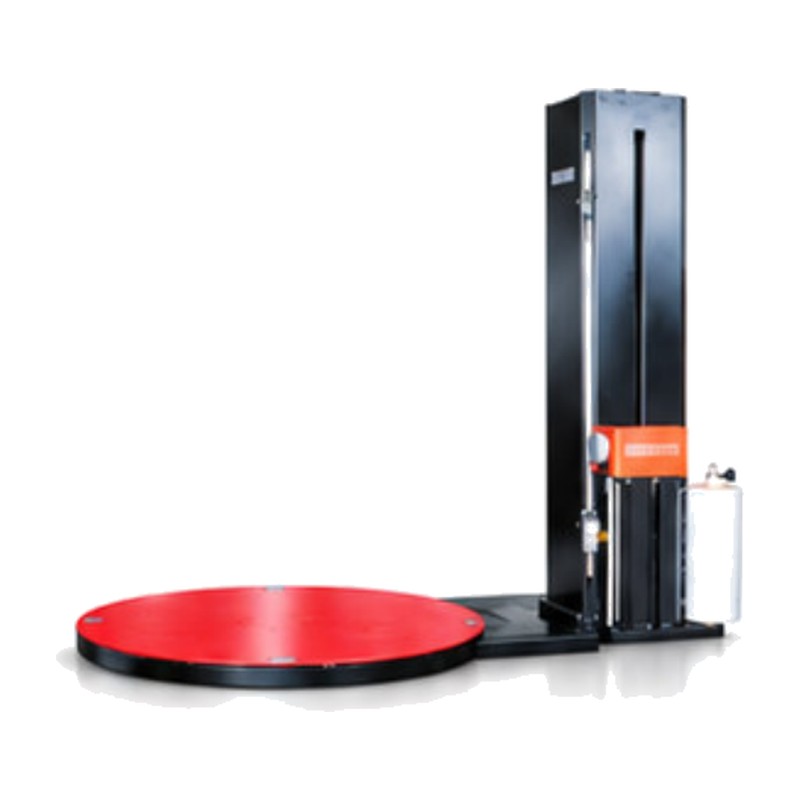

UM-SL05Автоматический паллетообмотчик с предрастяжением плёнки
Платформа поворачивается, а каретка накручивает на паллету растянутую стретч-плёнку. Предрастяжение экономит плёнку и стягивает груз плотнее.
- Диаметр рулона
- до 280 мм
- Ширина плёнки
- до 500 мм
- Диаметр втулки
- 76 мм
- Платформа
- Ø1500 мм · 0–12 об/мин
- Грузоподъёмность
- до 2000 кг
- Высота обмотки
- до 2100 мм

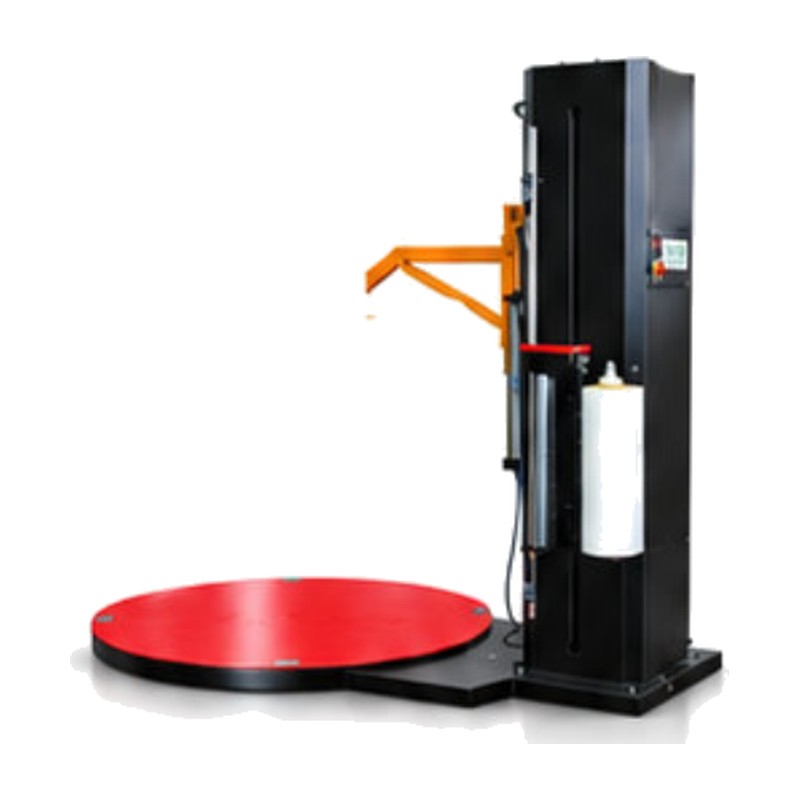

UM-SL06Паллетообмотчик с верхним прижимом
Тот же принцип с верхним прижимом: плёнка закрепляется сверху поддона, груз не сдвигается при перевозке. Параметры — те же, что у модели с предрастяжением.
- Диаметр рулона
- до 280 мм
- Ширина плёнки
- до 500 мм
- Платформа
- Ø1500 мм · 0–12 об/мин
- Грузоподъёмность
- до 2000 кг
- Высота обмотки
- до 2100 мм

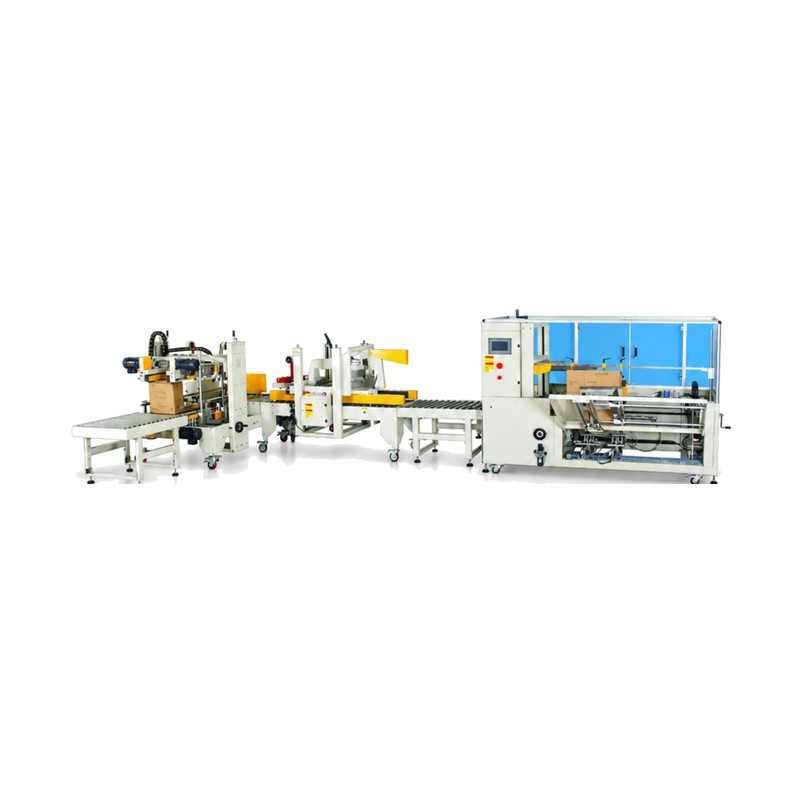

UM-SL07Заклейщик коробок с загибом клапанов (угловая заклейка)
Загибает клапаны коробки и заклеивает её лентой по углам. Модель в каталоге указана без полных данных, поэтому исполнение под вашу тару согласуем отдельно.
- Профиль
- заклейка коробок с загибом клапанов
- Параметры
- подтверждаются под тару
UM-SL08Автомат формирования ящиков из плоских заготовок
Берёт плоскую заготовку, формирует ящик и заклеивает дно лентой. Для линий упаковки ящиков с продуктом: от заготовки до заклеенного дна.
- Профиль
- формирование ящика с заклейкой дна
- Лента
- H-образная заклейка дна
Контроль массы и металла
Чек-веер, металлодетектор и их комбинация нужны там, где нельзя отгрузить пакет с неполным весом или с металлической частицей. Машины вставляются в линию после упаковщика и сами убирают брак.
КОНТРОЛЬЧек-веера и металлодетекторыконтрольное взвешивание · металл · отбраковка6 позиций · UM-CW01 · UM-CW02 · UM-CW03 и другиеСвернутьСмотреть машины
Автоматические весы на конвейере сверяют вес каждого пакета, а металлодетектор находит чёрный и цветной металл. Брак убирается одним из способов отбраковки. Корпус из нержавеющей стали SUS304, язык интерфейса можно заказать нужный.

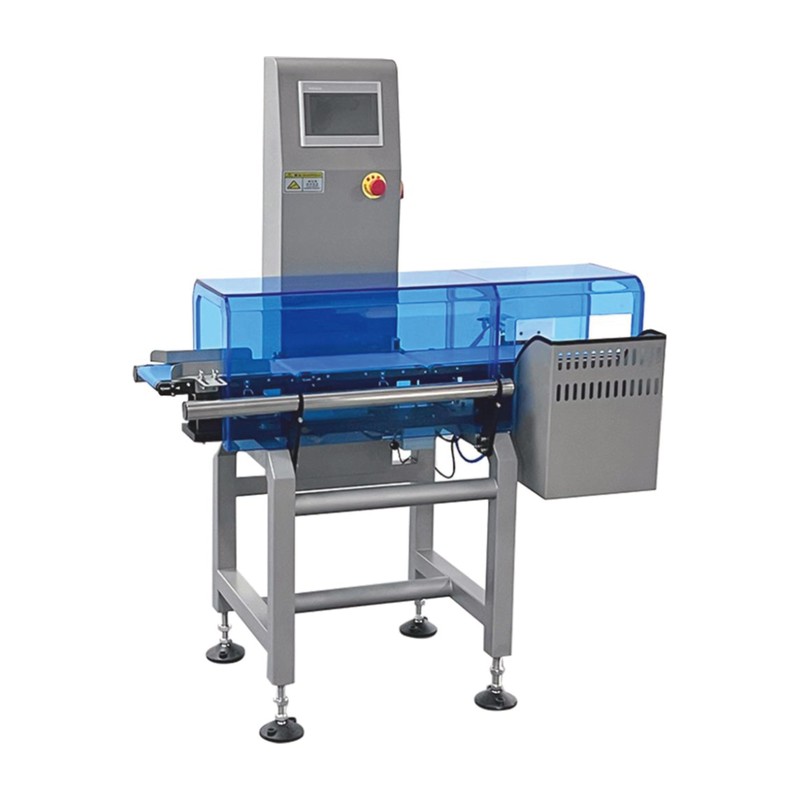

UM-CW01Чек-веер на 3–500 г, до 250 шт/мин
Для мелких пакетов и пачек: лекарства, косметика, снеки, кофе. Узкая лента 150 мм, цена деления 0,1 г, точность ±0,1 г. До 250 изделий в минуту. Память на 100 рецептов, статистика годных и бракованных, трёхуровневый доступ.
- Диапазон веса
- 3–500 г
- Точность
- ±0,1 г (зависит от изделия)
- Деление
- 0,1 г
- Скорость
- до 250 шт/мин
- Лента
- 150 мм · 0–90 м/мин
- Изделие
- до 200×150×200 мм
- Питание
- 220 В · 100 Вт
- Вес
- 70 кг

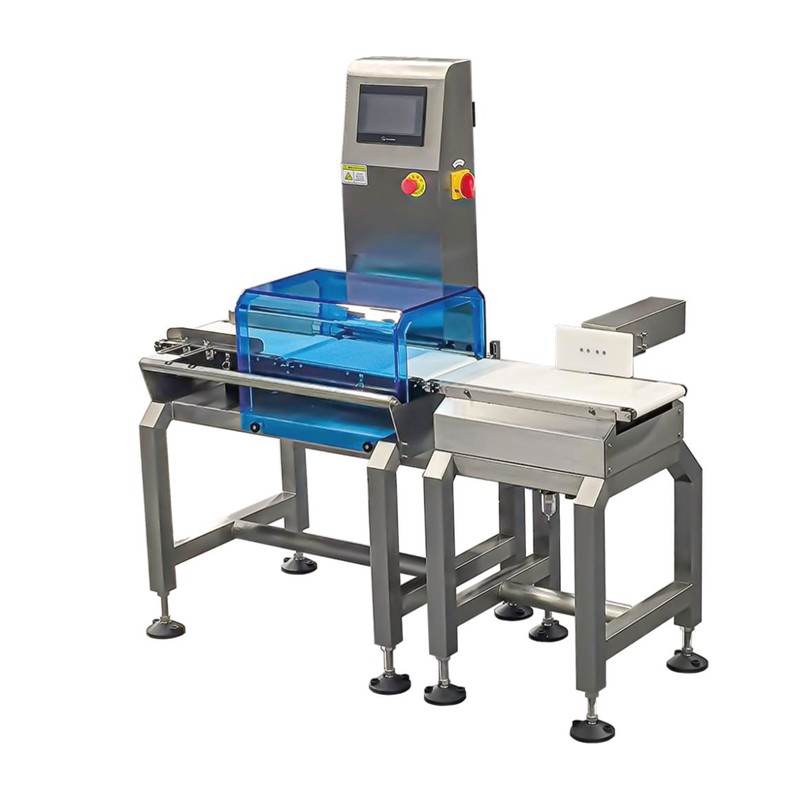

UM-CW02Чек-веер на 5–1500 г, до 100 шт/мин
Для пакетов, коробок и контейнеров до полутора килограммов. Лента 220 мм, точность ±0,2 г, до 100 штук в минуту. Те же функции: рецепты, статистика, отбраковка. Тот же принцип у серии из четырёх весов на 0,5 / 1,5 / 3 и 50 кг: от мелких пакетов до тяжёлых ящиков.
- Диапазон веса
- 5–1500 г
- Точность
- ±0,2 г (зависит от изделия)
- Деление
- 0,1 г
- Скорость
- до 100 шт/мин
- Лента
- 220 мм · 0–60 м/мин
- Изделие
- до 300×220×200 мм
- Мощность
- 200 Вт
- Вес
- 85 кг

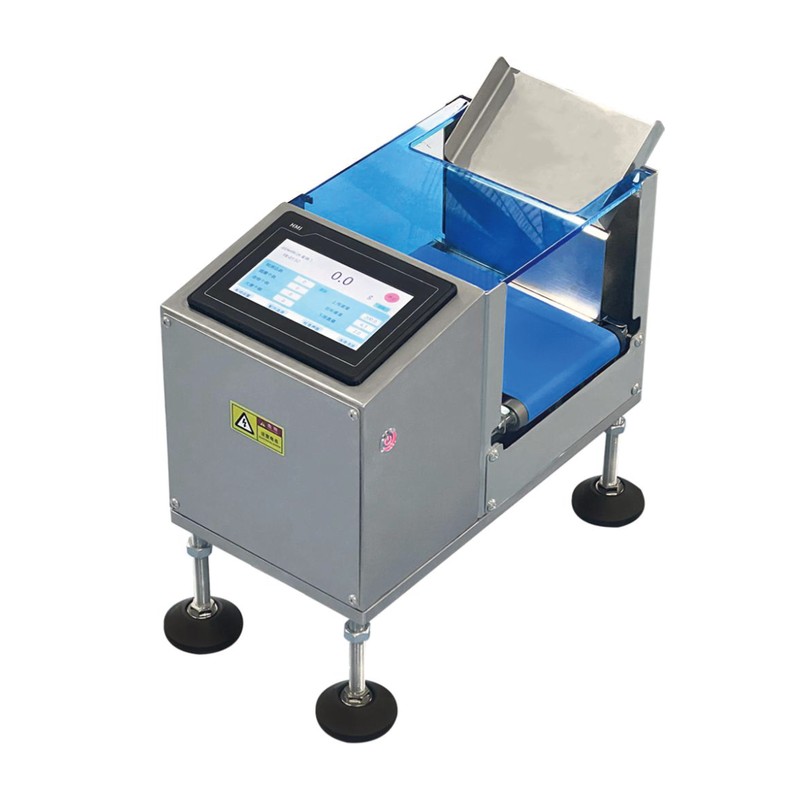

UM-CW03Чек-веер с левым и правым сбросом на 0–300 г
Компактные весы для мелких изделий: отбраковка в одну сторону, годные — в другую. Есть датчик пустого пакета. Изделие до 200×150×50 мм, 40 шт/мин, точность ±0,1 г. Нужен там, где не нужна сложная линия.
- Диапазон веса
- 0–300 г
- Точность
- ±0,1 г
- Скорость
- до 40 шт/мин
- Лента
- 150 мм
- Изделие
- до 200×150×50 мм
- Сброс
- годные вправо, брак влево
- Мощность
- 200 Вт
- Вес
- 15 кг

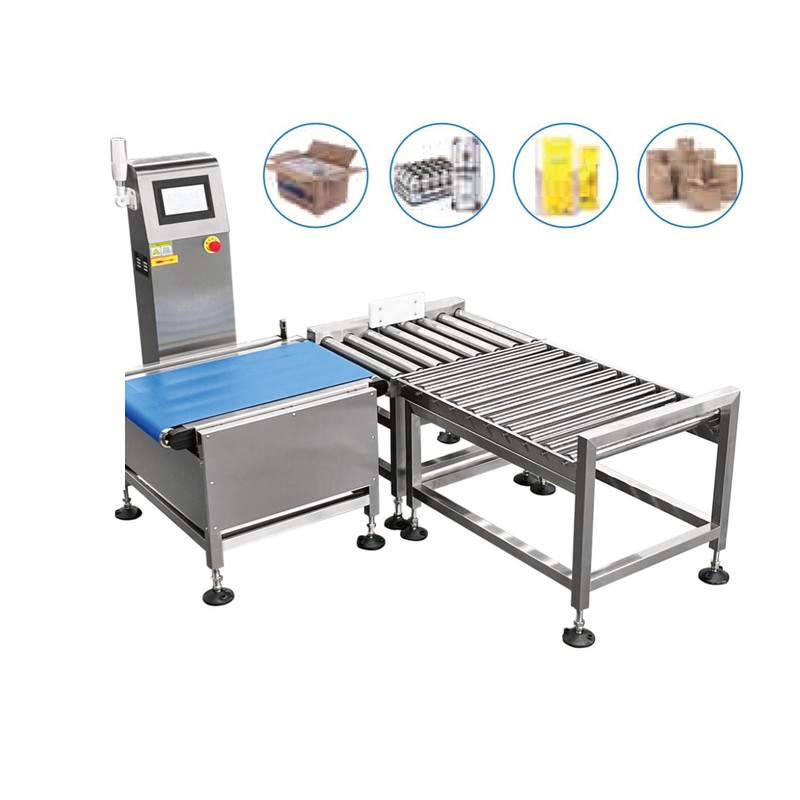

UM-CW04Чек-веер на 0,05–30 кг для коробок и ящиков
Для транспортной упаковки: ящики, коробки, мешки до 30 килограммов. Лента шириной 450 мм, роликовый стол на выходе. Точность ±5/10 г, 40 коробок в минуту.
- Диапазон веса
- 0,05–30 кг
- Точность
- ±5/10 г (зависит от изделия)
- Деление
- 1 г
- Скорость
- до 40 шт/мин
- Лента
- 450 мм · 0–60 м/мин
- Изделие
- до 550×450×400 мм
- Мощность
- 400 Вт
- Вес
- 40+70+45 кг (три модуля)

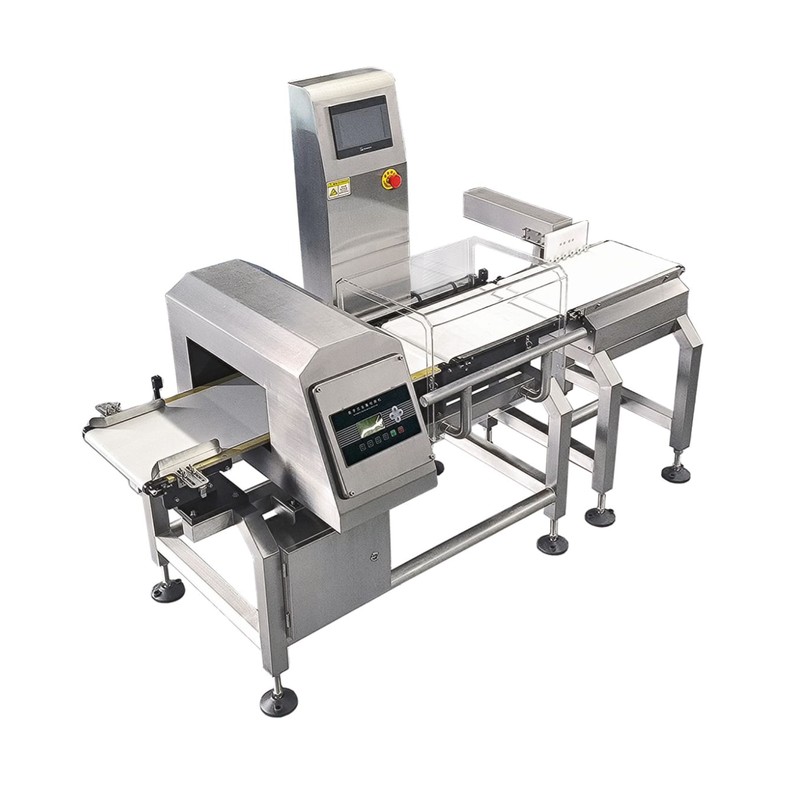

UM-CW06Комбинированный чек-веер и металлодетектор
Один модуль делает две проверки: металл и вес. Сбрасывает брак в одно место — меньше машин в линии, меньше места. Ширина проёма 150 мм, высота 100–200 мм, вес 5–500 г, точность ±0,1 г, пылевлагозащита IP65.
- Проём (Ш×В)
- 150 × 100–200 мм
- Вес
- 5–500 г · ±0,1 г
- Лента
- пищевой PU, до 25 м/мин
- Чувствительность (пустой тоннель, H 100 мм)
- Fe ≥ Ø0,8 мм · нерж. ≥ Ø1,2 мм
- Защита
- IP65
- Высота ленты
- 750 ± 50 мм

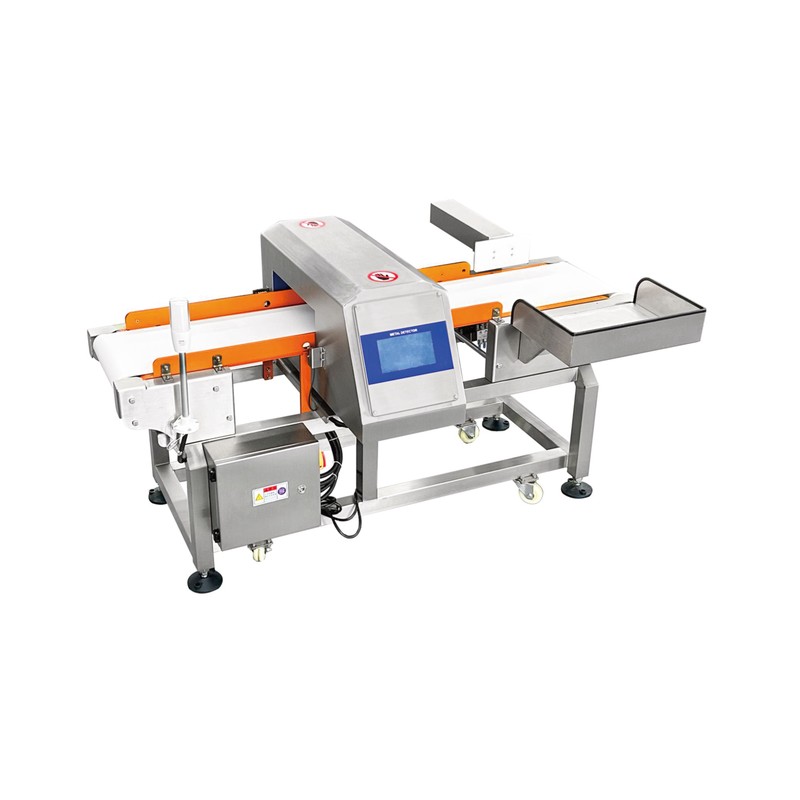

UM-CW07Цифровой металлодетектор для пищевых линий
Обнаруживает железо, нержавеющую сталь и алюминий даже в упакованном продукте. Проём от 150 до 1000 мм по ширине и 80–500 мм по высоте — по заказу. Сигнал и автоматическая отбраковка, пылевлагозащита IP65, мощность 200 Вт.
- Проём (Ш×В)
- 150–1000 × 80–500 мм (по заказу)
- Чувствительность (H 100 мм)
- Fe ≥ Ø0,8 мм · цветной ≥ Ø1,5 мм · нерж. ≥ Ø1,5 мм
- Лента
- пищевой PU, до 25 м/мин
- Защита
- IP65
- Питание
- 220 В · 200 Вт
- Вес
- 120 кг
Как подобрать машины
Пять вопросов, которые стоит решить до заявки. Параметры в карточках приведены по данным производителей, а перед заказом мы сверяем модель с вашим продуктом и упаковкой.
Что упаковываем
Бутылки и банки собирают в плёнку рукавной машиной с туннелем, коробки и косметику закрывают L-запайщиком, пачки и саше складывают в коробки картонажным автоматом.
Темп и линия
Для небольших партий и разных изделий подойдёт камерная машина «2 в 1»: запайка и усадка на одном посту. Когда нужен поток от пары тысяч упаковок в час, берут L-запайщик с отдельным туннелем.
Ширина упаковки и туннель
Усадочные туннели в линейке разной длины и рассчитаны на упаковки шириной от 400 до 600 мм. Для этикеток-рукавов и колпачков есть отдельные паровые и электрические туннели.
Картон и формат
Картонажные автоматы работают с картоном 250–350 г/м². Формат коробки переналаживают в пределах указанного размера, поэтому на одной машине можно упаковывать печенье, маски, косметику и электронику.
Контроль в конце линии
Чек-веер убирает недовес, металлодетектор находит чёрный и цветной металл. Их ставят после упаковщика, и брак убирается автоматически. Есть комбинированный модуль, который делает обе проверки на одном конвейере.
От продукта до работающей линии
Подбор по продукту
Вы описываете продукт, упаковку и число упаковок в минуту, мы возвращаем конкретную модель или компоновку конца линии.
Проверка до заказа
Перед заказом сверяем модель с вашим продуктом и упаковкой, а параметры из карточки подтверждаем у производителя.
Доставка и таможня
Контейнерные перевозки и таможенное оформление — наши собственные направления. Один договор в рублях: за машину, её путь и документы отвечает один исполнитель.
Запуск и расходники
Инструкции на русском, запуск по видеосвязи с инженером, расходные материалы и запчасти везём теми же контейнерами.
Частые вопросы
Сколько стоит термоусадочный туннель или картонажная машина?
Когда нужны чек-веер и металлодетектор?
Какой способ усадки выбрать: рукав, L-запайщик или камеру «2 в 1»?
Что с электрикой?
Можно ли собрать линию до паллеты целиком?
Назовите упаковку и темп — подберём машины
Напишите, что упаковываете, в какую упаковку и сколько упаковок в минуту нужно. Приложите фото продукта и схему линии, и мы вернёмся с подбором, ценой и сроком с доставкой и растаможкой.
Термоусадка и упаковка в короба: машины из Китая
Когда продукт уже расфасован, остаётся собрать его в группы, закрыть в короб и проверить вес и металл. На этой странице 52 позиции: группы в плёнку и усадочные туннели, L-запайщики и камерные машины «2 в 1», рукавные упаковщики, картонажные автоматы и линии до паллеты, заклейка и обвязка ящиков, обмотка паллет, чек-веера и металлодетекторы.
Подбор начинают с того, что и как вы упаковываете. Бутылки и банки собирают рукавной машиной с туннелем, коробки и косметику закрывают L-запайщиком, пачки складывают в коробки картонажным автоматом. В конце линии чек-веер и металлодетектор убирают брак.
Этикетировочные машины, розлив, укупорка и фасовка собраны на странице фасовки и этикетировки, а вакуумные упаковщики и запайщики лотков — на странице вакуумных упаковщиков.
КорОпт ведёт заказ целиком: подбираем модель, готовим договор, везём сборным грузом или контейнером, растаможиваем и оформляем документы. Один договор в рублях закрывает машину, её путь и документы.
