Характеристики
Описание
-
Габаритные размеры, Д?Ш?В560х200х330 мм
-
Гарантийный срок эксплуатации24 месяца
-
Диапазон входных напряжений140…270 В
-
Диапазон регулирования сварочного тока15…220 А
-
Класс защитыIP21
-
Максимальный диаметр электрода6 мм
-
Максимальный потребляемый ток33 А
-
Масса, не более14,7 кг
-
Напряжение дуги15,5…24 В
-
Охлаждениепринудительное
-
Продолжительность нагружения70% при сварочном токе 220 А
-
Рекомендуемый диаметр проволоки0,8…1 мм

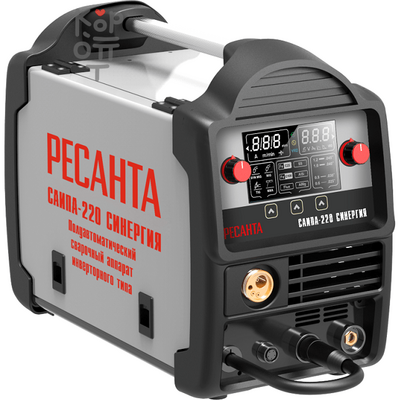

Полуавтоматический сварочный аппарат Ресанта САИПА-220 Синергия - современный инверторный полуавтомат, изготовлен по передовой IGBT технологии, предназначен для ручной электродуговой сварки постоянным током проволокой в среде защитного газа, без газа, а также для ручной электродуговой сварки постоянным током покрытым электродом. Данный аппарат входит в линейку профессиональных, может использоваться в промышленном и бытовом сегменте.
Аппарат оснащен различными способоми сварки:
- Режим СИНЕРГЕТИЧЕСКОЕ управление – выставление всех значений параметров сварки минимальным количеством настроек;
- Режим MIG – полуавтоматическая сварка в среде инертных газов;
- Режим MAG – полуавтоматическая сварка в среде активных газов;
- Режим MMA – ручная дуговая сварка электродом на постоянном токе;
- Режим FCAW – полуавтоматическая дуговая сварка порошковой проволокой, рекомендуется подключение: прямая полярность, газ не требуется;
- Режим TIG- аргонодуговая сварка неплавящимся электродом. Аргонодуговая сварка в инертном газе неплавящимся электродом позволяет сваривать черные, нержавеющие, разнородные и цветные металлы и сплавы.
Технические характеристики Ресанта САИПА-220 Синергия
| Диапазон регулирования сварочного тока MIG/MAG/TIG: | 15…220 А |
| Диапазон регулирования сварочного тока MMA: | 15…220 А |
| Потребляемая мощность MIG/MMA: | 9,2 кВт |
| Максимальный потребляемый ток: | 40 А |
| Диапазон входных напряжений: | 207…253 В |
| Диаметр сварочной проволоки MIG/FCAW: | 0,6/0,8/1 мм |
| Диаметр электрода TIG: | 1,0/2,4/3,2 мм |
| Максимальный диаметр электрода MMA: | 5 мм |
| Подающий механизм: | двухроликовый |
| Размер катушки: | D100, D200 |
| Масса катушки: | до 5 кг |
| Сварочная горелка: | 2,5 м |
| Газовый шланг: | 3 м |
| Кабель массы: | 2 м |
| Продолжительность нагружения: | 70% при сварочном токе 220 А |
| Напряжение дуги MIG/MAG: | 14,8…25 В |
| Напряжение дуги MMA: | 20,6…28,8 В |
| Напряжение холостого хода: | 65/14 (VRD) |
| Защита от залипания: | функция "ANTI STICK" |
| Защита от перегрева: | автоматическая |
| Функция горячий старт: | есть |
| Охлаждение: | принудительное |
| Класс изоляции: | F |
| Класс защиты: | IP21S |
| Температура окружающей среды: | -20…+50 °С |
| Габаритные размеры, Д?Ш?В: | 560х200х330 мм |
| Масса, не более: | 12,6 кг |
| Гарантийный срок эксплуатации: | 24 месяца |
Принцип работы
Источником питания служит инвертор на основе IGBT транзисторов. Принцип работы инвертора заключается в преобразовании переменного напряжения сети частотой 50 Гц в постоянное напряжение величиной в 400 В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Сварка происходит плавящимся электродом в среде защитного газа. Электродом служит металлическая проволока, намотанная на катушку, подающаяся в зону сварки регулируемым механизмом протяжки. Защитный газ подается в зону сварки из присоединяемого баллона через электромагнитный клапан. Аппарат имеет встроенную защиту от перегрева и оснащен регулировками величины тока и скорости подачи сварочной проволоки в зависимости от материала и толщины свариваемой заготовки.
Устройство САИПА-220 Синергия
Изделие выполнено в металлическом корпусе с открывающейся боковой крышкой, на передней панели которого расположено:
- Кнопка переключения режимов MIG/MAG и ММА.
- Регулятор напряжения дуги для режима MIG/MAG (данная регулировка только для режима MIG/MAG).
- Регулятор величины сварочного тока и подачи сварочной проволоки для режима MIG/MAG и регулятор величины сварочного тока для режима ММА.
- Регулятор форсажа дуги.
- Принудительная протяжка сварочной проволоки.
- Силовые разъемы для подключения сварочных кабелей.
- Индикатор «сеть» загорается при включении прибора.
- Индикатор «перегрев» загорается на несколько секунд при включении и при перегреве прибора и выключается после его охлаждения до рабочей температуры.
- Автоматический выключатель. Он позволяет работать в сетях со слабой проводкой и сетях, не оснащенных защитой (установлен на задней панели).
Сила сварочного тока
С увеличением силы сварочного тока повышается глубина провара, что приводит к увеличению доли основного металла в шве. Ширина шва сначала несколько увеличивается, а затем уменьшается. Силу сварочного тока устанавливают в зависимости от выбранного диаметра электрода.
Скорость подачи проволоки
Связана с силой сварочного тока и регулируется одновременно с ним. Ее устанавливают с таким расчетом, чтобы в процессе сварки не происходило коротких замыканий и обрывов дуги.
Напряжение дуги
С увеличением напряжение дуги глубина провара уменьшается, а ширина шва увеличивается. Чрезмерное увеличение напряжения дуги сопровождается повышенным разбрызгиванием жидкого металла, ухудшением газовой защиты и образованием пор в наплавленном металле. Напряжение дуги устанавливается в зависимости от выбранной силы сварочного тока.
Вылет электрода
С увеличением вылета электрода ухудшается устойчивость горения дуги и формирование шва, а также увеличивается разбрызгивание жидкого металла. Очень малый вылет затрудняет наблюдение за процессом сварки, вызывает частое подгорание газового сопла горелки. Величину вылета электрода, а также расстояние от сопла горелки до поверхности металла устанавливают в зависимости от выбранного диаметра электродной проволоки.
| Диаметр электродной проволоки: | 0,5-0,8 мм | 0,8-0,1 мм |
| Вылет электрода: | 7-10 мм | 8-12 мм |
| Расстояние от сопла до металла: | 7-10 мм | 8-12 мм |
| Расход углекислого газа: | 10-15 дм3/мин | 10-15 дм3/мин |
Горячий старт (HOT START)
Для обеспечения лучшего поджига дуги в начале сварки, инвертор производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса. Благодаря этой функции аппаратом могут работать не только опытные сварщики, но и новички. Эта функция установлена на всех сварочных аппаратах Ресанта.
Антизалипание (ANTI STICK)
При начале сварки требуется произвести поджиг дуги. Нередко это приводит к залипанию электрода на изделии. В этом случае инвертор сам производит автоматическое снижение сварочного тока, и электрод легко отрывается. В дальнейшем, после отрыва залипшего электрода, инвертор возобновляет установленные параметры сварки. Все сварочные аппараты серии САИ оснащены данной функцией.
| Диаметр электродов | Ток |
| 1,6 мм | 25-50 А |
| 2 мм | 50-70 А |
| 2,5 мм | 60-90 А |
| 3,2 мм | 90-140 А |
| 4 мм | 130-190 А |
| 5 мм | 160-220 А |
| 6 мм | 200-315 А |
ПВ (продолжительность включения)
Смысл параметра «ПВ» таков: это время в течение 10-минутного интервала, которое аппарат способен проработать на указанном токе. Это означает, что 70% от 10-минутного интервала (то есть 7 минут) аппарат может непрерывно варить, не отрывая дуги на указанном токе, а остальные 3 минуты он должен «отдыхать» на холостом ходу, при этом нельзя выключать аппарат из сети, что бы работало принудительное охлаждение (вентилятор).
Комплектация
| Сварочный аппарат: | 1 шт |
| Кабель с горелкой: | 1 шт |
| Кабель с клеммой заземления: | 1 шт |
| Руководство по эксплуатации: | 1 шт |
| Упаковка: | 1 шт |
Документация
Паспорт на сварочный аппарат Ресанта САИПА-220 СИНЕРГИЯ
Сертификат соответствия на сварочные аппараты Ресанта
Дорогой покупатель!
Производитель устанавливает официальный срок службы на сварочные аппараты инверторные 5 лет, при условии соблюдения правил эксплуатации.
